L’étalonnage pixel-métrique (mm par pixel) convertit les distances en pixels de l’image en distances métriques réelles, essentiel pour la mesure quantitative de la largeur, longueur et surface des fissures à partir d’imagerie drone ou terrestre. L’étalonnage nécessite une distance de référence connue dans le plan image utilisant un objet de référence, une géométrie capteur-cible connue, ou une co-registration LiDAR.
L’étalonnage pixel-métrique, exprimé en millimètres par pixel (mm/px ou mm/pixel), est le facteur de conversion mathématique qui traduit les distances mesurées en coordonnées de pixels d’image en distances métriques réelles. Ce facteur d’étalonnage est le paramètre le plus critique de tout système de mesure quantitatif basé sur l’image — sans lui, toutes les mesures en pixels restent sans dimension et ne peuvent se voir attribuer de signification physique.
La relation fondamentale est définie comme suit :
S = d_réel / d_pixel
Où S est le facteur d’échelle d’étalonnage en mm/pixel, d_réel est la distance réelle connue entre deux points (en millimètres), et d_pixel est la distance entre ces deux mêmes points mesurée dans l’image (en pixels). Une fois S déterminé, toute mesure en pixels dans l’image peut être convertie en unités métriques en multipliant par le facteur d’échelle.
Les normes d’évaluation de l’état des chaussées — notamment l’ASTM D5340 (Méthode d’essai standard pour les relevés d’indice de condition des chaussées aéroportuaires) et l’Annexe 14 de l’OACI (Aérodromes) — exigent la mesure quantitative des indicateurs de détérioration des chaussées tels que la largeur des fissures, la longueur des fissures, la surface des éclats et la profondeur des ornières. Ces mesures comportent des seuils de signification qui déterminent la priorité de maintenance et les classifications de sécurité :
Sans étalonnage pixel-métrique, aucun de ces seuils ne peut être évalué à partir des données d’image. Une image capturant une fissure de 6 mm à une GSD de 2 mm/pixel montre la fissure ne s’étendant que sur 3 pixels — facilement ignorée comme bruit ou texture de surface par un observateur non averti. À une GSD de 0,5 mm/pixel, la même fissure s’étend sur 12 pixels et est clairement identifiable comme un défaut structurel. Le facteur d’étalonnage détermine directement si une caractéristique de détérioration est mesurable, classifiable et exploitable.
Le facteur mm/pixel découle de la relation géométrique entre le capteur de la caméra, l’objectif et la surface cible. Pour une caméra en vue nadir (directement vers le bas), la relation suit :
GSD = (p × H) / f
Où GSD est la distance d’échantillonnage au sol (mm/pixel), p est le pas de pixel du capteur de la caméra (mm/pixel), H est la distance du capteur de la caméra à la surface cible (mm), et f est la distance focale de l’objectif (mm). Cette équation révèle les trois paramètres physiques qui contrôlent le facteur d’étalonnage :
Pas de pixel (p) — la taille physique des pixels individuels sur le capteur de la caméra. Les caméras drones modernes comme la DJI Zenmuse P1 ont un pas de pixel de 4,4 μm (0,0044 mm). Le Sony A7R IV utilisé dans de nombreux relevés aériens a un pas de pixel de 3,76 μm. Un pas de pixel plus petit produit une résolution spatiale plus élevée mais nécessite plus de lumière par pixel. Le pas de pixel est une caractéristique fixe de la caméra qui ne peut être modifiée sans changer le boîtier de la caméra.
Distance focale (f) — la distance optique entre l’objectif et le capteur lorsqu’il est mis au point à l’infini. Des distances focales plus longues produisent une GSD plus petite (plus de zoom, résolution spatiale plus élevée) mais un champ de vision plus étroit. Un objectif de 24 mm sur une caméra plein format avec des pixels de 4,4 μm volant à 50 m produit une GSD = (0,0044 × 50000) / 24 = 9,2 mm/pixel. Un objectif de 85 mm dans les mêmes conditions produit une GSD = 2,6 mm/pixel.
Hauteur de vol (H) — la distance de la caméra à la cible. Doubler la hauteur double la GSD (divise par deux la résolution spatiale). Pour la détection de fissures nécessitant une résolution submillimétrique (GSD < 1 mm/pixel), la caméra doit être pilotée à des altitudes de 10 à 30 m selon la combinaison objectif et capteur.
| Caméra | Pas de pixel | Distance focale | Hauteur pour GSD 1 mm | Hauteur pour GSD 3 mm |
|---|---|---|---|---|
| DJI Zenmuse P1 (plein format) | 4,4 μm | 35 mm | 7,9 m | 23,9 m |
| DJI Zenmuse P1 (plein format) | 4,4 μm | 50 mm | 11,4 m | 34,1 m |
| Sony A7R IV | 3,76 μm | 35 mm | 9,3 m | 27,9 m |
| Phase One iXM-100 | 4,6 μm | 50 mm | 10,9 m | 32,6 m |
Trois méthodes principales existent pour déterminer le facteur d’étalonnage mm/pixel pour les mesures de chaussées par imagerie. Chaque méthode présente des avantages spécifiques, des limitations et des cas d’utilisation.

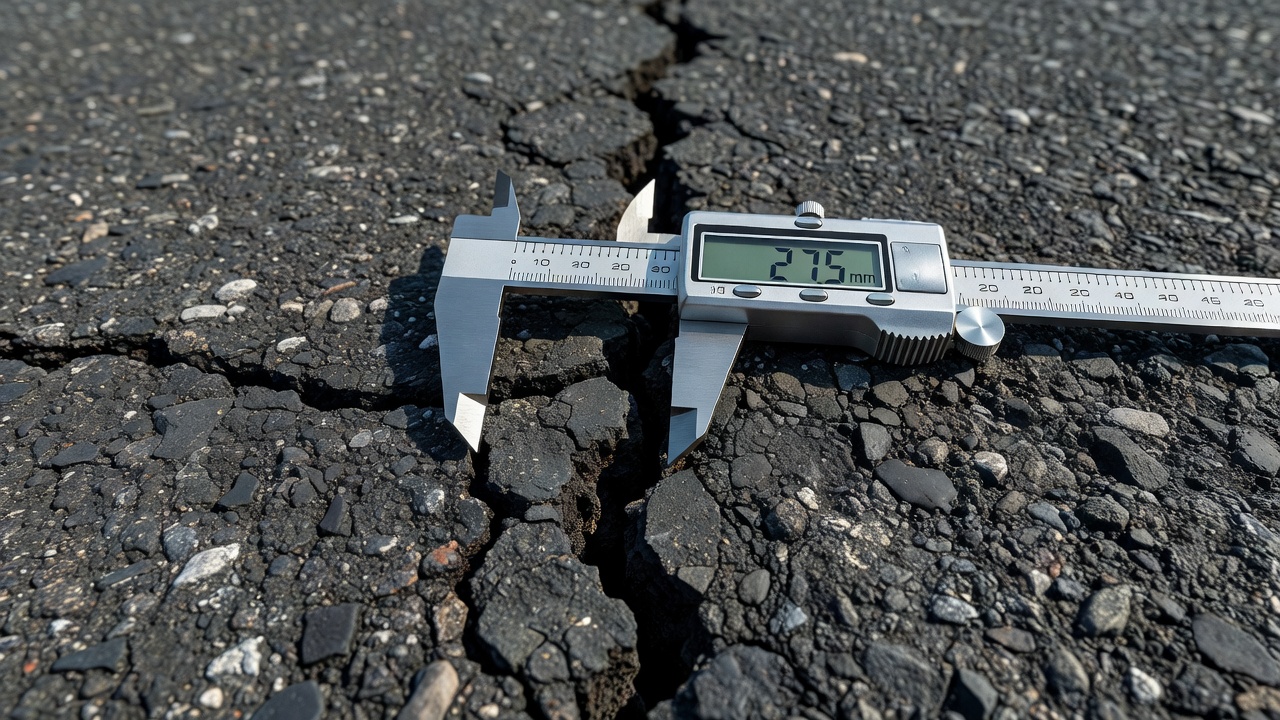

La méthode de l’objet de référence connu est l’approche d’étalonnage la plus simple, la plus directe et la plus largement utilisée. Un objet physique dont les dimensions réelles sont précisément connues est placé dans le cadre de l’image, et ses dimensions en pixels sont mesurées pour calculer le facteur d’échelle.
Procédure : Un objet de référence avec des dimensions métriques connues est placé sur la surface de la chaussée dans le champ de vision de la caméra. L’objet doit se trouver dans le même plan que les caractéristiques mesurées (coplanaire avec la surface de la chaussée) et doit être orienté parallèlement au plan image pour éviter le raccourcissement perspectif. La largeur en pixels de l’objet est mesurée à l’aide de techniques de traitement d’image (mesure manuelle, détection de contours ou reconnaissance automatisée de caractéristiques), et le facteur d’étalonnage est calculé comme S = longueur_connue / longueur_pixel.
Types d’objets de référence :

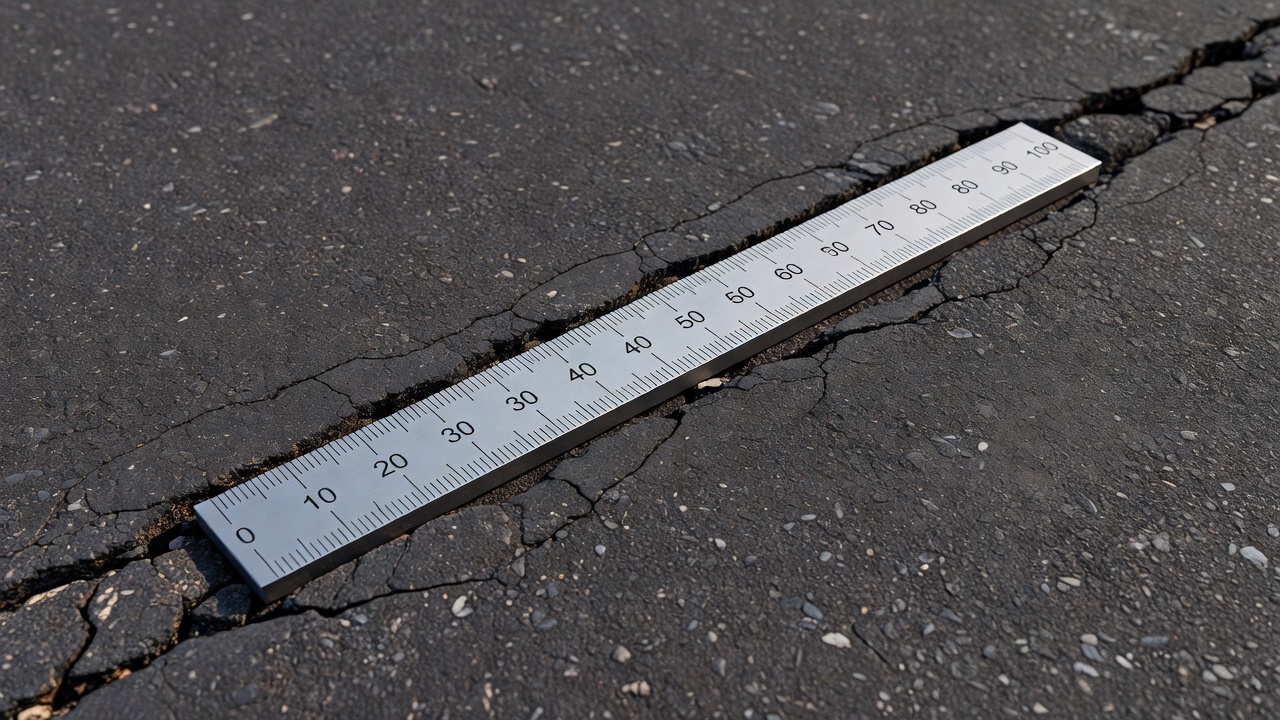

Barres d’échelle — barres en aluminium ou fibre de carbone usinées avec précision, comportant des marques de graduation à intervalles connus. Une barre d’échelle de 1 mètre avec des graduations de 1 mm fournit un étalonnage traçable aux normes nationales de mesure. Les barres d’échelle doivent être rigides, thermiquement stables (faible coefficient de dilatation thermique) et avoir des marques à contraste élevé pour une détection automatisée fiable.
Cibles codées circulaires — cibles rétroréfléchissantes ou à contraste élevé avec des distances centre-à-centre connues. Les cibles codées photogrammétriques présentent l’avantage de pouvoir être automatiquement détectées et identifiées par les logiciels SfM, permettant un étalonnage automatisé sans mesure manuelle.
Marquages de chaussée — marquages de voie de largeur standard, bandes de rive de piste ou marquages d’axe de voie de circulation fournissent des références d’étalonnage pratiques lorsque leurs dimensions sont connues à partir des spécifications de conception. Selon l’Annexe 14 de l’OACI, la largeur des marquages de bandes latérales de piste est de 0,9 m (standard) et la largeur des marquages d’axe de voie de circulation est de 150 mm. Cependant, les marquages de chaussée peuvent s’user, s’étaler ou être repeints à des largeurs non standard, donc leurs dimensions réelles doivent être vérifiées sur le terrain avant utilisation comme références d’étalonnage.
Éléments de chaussée de dimensions connues — regards d’égout (généralement 600-800 mm de diamètre pour les aires de trafic aéroportuaires), luminaires de piste (dimensions standardisées selon l’OACI), espacement des joints dans les chaussées en béton (généralement 4,5-6,0 m pour les chaussées aéronautiques) et écartement des voies de roues (standard 1,5-2,0 m pour la plupart des aéronefs de transport et véhicules d’inspection).
Considérations de précision : L’objet de référence doit couvrir au moins 25 % de la dimension de l’image dans la direction de mesure pour maintenir l’erreur de mesure relative en dessous de 1 %. Un objet de référence de 100 mm dans une image de 4 000 pixels de large couvre 400 pixels — une erreur de mesure de 1 pixel dans la référence ne contribue qu’à 0,25 % d’erreur d’étalonnage. Le même objet de référence de 100 mm dans une image de 1 000 pixels ne couvre que 100 pixels — une erreur de 1 pixel contribue à 1 % d’erreur d’étalonnage.
Lorsque la hauteur de la caméra au-dessus de la surface cible et la distance focale de l’objectif sont précisément connues, la GSD peut être calculée directement sans objet de référence physique dans la scène. Cette méthode est l’approche standard pour la génération d’orthomosaïques par drone et pour les systèmes d’imagerie linéaire montés sur véhicule.
Méthode de calcul : Pour une caméra en vue nadir, GSD = (pas_de_pixel_capteur × hauteur) / distance_focale. Pour les caméras obliques, la GSD effective varie à travers l’image et doit être corrigée à l’aide des angles de pose de la caméra (oméga, phi, kappa) et de la géométrie de surface.
Détermination de la hauteur — le paramètre d’entrée critique. Pour les relevés par drone, la hauteur au-dessus du sol est mesurée par : (1) GNSS RTK/PPK embarqué sur le drone fournissant la hauteur ellipsoïdale, corrigée à l’aide d’un modèle de géoïde pour obtenir la hauteur orthométrique au-dessus du sol ; (2) altimètre barométrique, moins précis (typiquement ±1-3 m) et sensible à la température ; (3) télémètre laser ou capteur ultrasonique pointant vers le bas, fournissant une mesure directe de la hauteur avec une précision de ±2-10 cm ; (4) co-registration LiDAR où le scanner laser fournit des mesures de distance par point.
Précision RTK/PPK : Les drones modernes équipés de GNSS RTK (comme le DJI Matrice 300 RTK avec Zenmuse P1) atteignent une précision de position verticale de 2-5 cm RMS lorsqu’ils sont connectés à une station de base au sol ou à un service de correction NTRIP. À une hauteur de vol de 50 m, cette incertitude verticale de 5 cm se traduit par une incertitude GSD de 0,1 % — négligeable pour la plupart des applications de mesure de chaussées.
Limitation pratique : Cette méthode nécessite que la caméra soit précisément au nadir (pointant directement vers le bas) ou que la pose de la caméra soit connue et compensée. Une inclinaison de 2° par rapport au nadir introduit approximativement 3,5 % de variation de la GSD sur la largeur de l’image pour un objectif typique de 24 mm sur plein format — suffisant pour provoquer une erreur de mesure significative dans l’évaluation de la largeur des fissures si elle n’est pas prise en compte.
La co-registration LiDAR est la méthode d’étalonnage la plus avancée et la plus précise, fusionnant les mesures de distance d’un scanner laser avec les données image pour fournir des informations d’échelle par pixel sur l’ensemble de l’image. Cette méthode est utilisée dans les systèmes d’inspection les plus sophistiqués montés sur véhicule et sur drone.
Fonctionnement : Un scanner LiDAR (intégré à la caméra ou monté séparément et calibré) capture un nuage de points 3D dense de la surface de la chaussée simultanément à l’acquisition d’images. Chaque point LiDAR a des coordonnées 3D précises dans un système de coordonnées réel. Par un processus appelé fusion de capteurs ou registration d’étalonnage, chaque pixel de l’image est mis en correspondance avec son point 3D correspondant. La distance entre les pixels adjacents dans l’espace 3D est calculée à partir des données LiDAR, fournissant un facteur d’étalonnage mm/pixel par pixel.

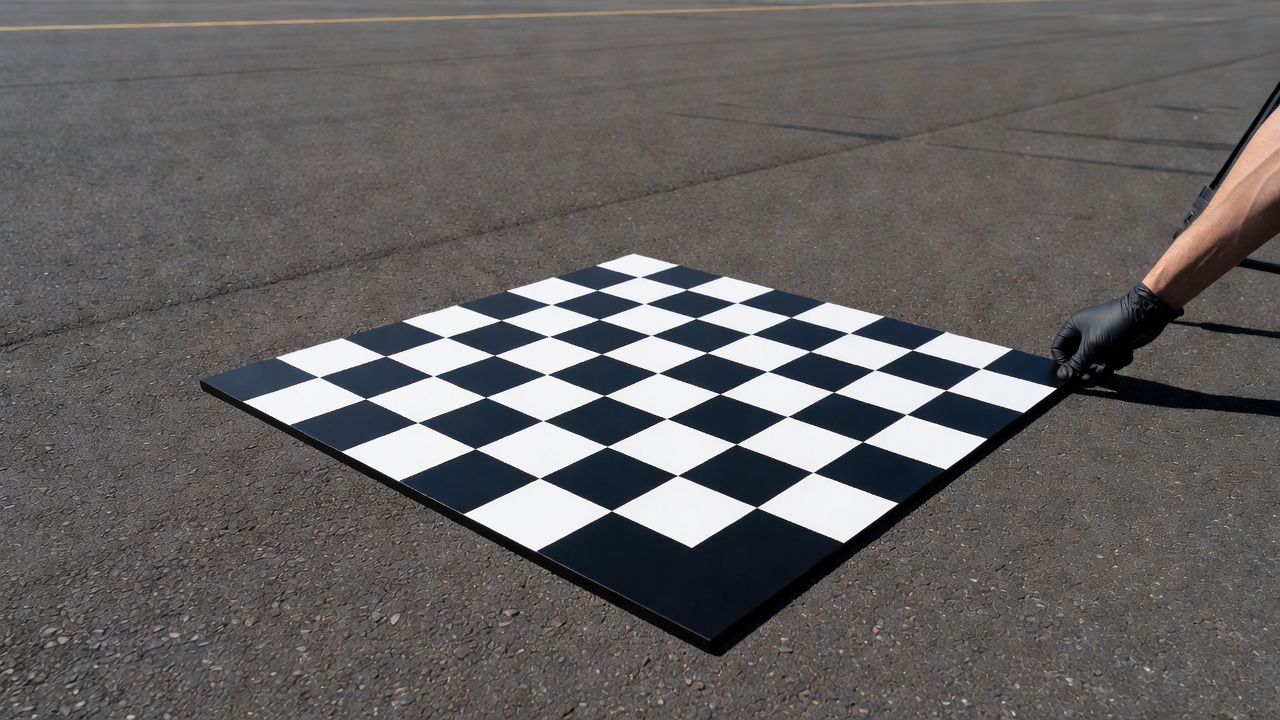

Calibration LiDAR-caméra nécessite la détermination de la transformation rigide (rotation et translation) entre le repère du capteur LiDAR et le repère de la caméra. Ceci est accompli par une calibration basée sur des cibles utilisant des motifs en damier visibles à la fois dans les données d’intensité LiDAR et l’imagerie caméra, ou par une calibration sans cible utilisant la maximisation d’information mutuelle et la mise en correspondance par RANSAC entre les caractéristiques de contours.
Avantages : La co-registration LiDAR fournit un étalonnage pour chaque pixel de l’image, corrigeant automatiquement : (1) la distorsion de perspective due aux angles de caméra obliques, (2) le relief du terrain (changements d’élévation sur la surface de la chaussée), (3) la distorsion de l’objectif de la caméra, et (4) les effets d’obturateur roulant dans les caméras linéaires et à obturateur global. L’étalonnage est traçable à la norme de mesure de distance du LiDAR, qui est elle-même calibrée par rapport aux normes nationales via la mesure du temps de vol laser.
Précision : La calibration LiDAR-caméra de pointe atteint une précision d’alignement au niveau du pixel de 0,3 à 1,0 pixels pour les systèmes co-registrés. La précision d’étalonnage mm/pixel par pixel résultante est typiquement de 0,2 à 0,5 % de la distance mesurée pour les systèmes montés sur véhicule opérant à une distance de 1 à 3 m, et de 0,5 à 1,0 % pour les systèmes basés sur drone opérant à une distance de 10 à 50 m.
Utilisation dans TarmacView : Le système d’inspection de chaussée monté sur véhicule de TarmacView intègre une caméra linéaire haute résolution avec un profileur LiDAR 3D. Le LiDAR fournit un étalonnage d’échelle par pixel continu sur toute la largeur de la chaussée, permettant une précision de mesure de largeur de fissure de ±0,1 mm à des vitesses de relevé typiques de 60 à 80 km/h. Le LiDAR fournit également des mesures de profondeur d’ornière et de texture qui sont spatialement corrélées avec les données de fissures.
La sélection d’objets de référence appropriés est une décision critique dans l’étalonnage pixel-métrique. L’objet de référence établit la chaîne de traçabilité depuis la mesure de l’image jusqu’aux normes nationales de mesure, et sa qualité détermine directement la précision de l’étalonnage.
Les barres d’échelle sont la référence de qualité suprême pour l’étalonnage. Une barre d’échelle de précision se compose d’un substrat rigide (alliage d’invar, fibre de carbone ou aluminium anodisé) avec des marques à intervalles précisément connus. Les barres d’échelle photogrammétriques professionnelles sont certifiées selon les normes nationales avec une incertitude de longueur de ±0,01 mm/m ou mieux. La barre d’échelle doit être placée dans le plan image (sur la surface de la chaussée) et orientée dans la direction principale de mesure. Pour la mesure de largeur de fissure, la barre d’échelle doit être orientée perpendiculairement à la direction dominante des fissures. Pour la mesure de surface, deux barres d’échelle à angle droit ou une seule barre orientée à 45° par rapport aux deux axes est recommandée.
Les cibles codées circulaires sont la référence standard en photogrammétrie automatisée. Ces cibles ont un centre localisé avec une précision connue, défini par des anneaux concentriques noirs et blancs, avec un motif de code annulaire qui identifie chaque cible de manière unique. Les cibles sont relevées avec un GNSS ou une station totale pour établir leurs coordonnées réelles, et leurs positions en pixels sont automatiquement détectées par le logiciel de photogrammétrie avec une précision sub-pixel (typiquement 0,05-0,1 pixels). Une paire de cibles codées avec une distance de séparation connue fournit l’étalonnage mm/pixel pour l’image.
Les éléments de chaussée de dimensions connues servent d’objets de référence pratiques mais moins précis. Les marquages d’axe de piste selon l’Annexe 14 de l’OACI ont une largeur standard dépendant du numéro de code : les pistes de code 3/4 ont des marquages d’axe de 0,3 m de large pour les pistes de précision et 0,15 m pour les non-précision. Les marquages de rive de voie de circulation font 0,15 m de large. Cependant, les largeurs réelles des marquages peuvent varier de ±10 à 20 % par rapport à la norme en raison de l’usure, de la repeinture ou des tolérances de construction. L’utilisation de marquages de chaussée comme références d’étalonnage nécessite une vérification terrain de leurs dimensions réelles.
Lorsque l’axe optique de la caméra n’est pas perpendiculaire à la surface de la chaussée (vue non nadir), la distorsion de perspective fait varier le facteur d’étalonnage mm/pixel à travers l’image. C’est la source la plus significative d’erreur d’étalonnage dans l’inspection pratique des chaussées et la plus couramment négligée.
La géométrie de la distorsion de perspective : Pour une caméra inclinée d’un angle θ par rapport à la normale à la surface (0° = nadir, pointant directement vers le bas), la GSD effective à un décalage de pixel x du centre de l’image projeté sur le sol est :
GSD_locale = GSD_nadir / cos²(θ + arctan(x/f))
Où GSD_nadir est la GSD au point nadir (directement sous la caméra), θ est l’angle d’inclinaison de la caméra, x est le décalage en pixels par rapport au centre de l’image, et f est la distance focale. Cette relation produit une variation rapide de la GSD à travers l’image :
Pour une inspection typique par drone oblique capturant la chaussée à 30° du nadir avec un objectif de 35 mm sur une caméra plein format, une fissure qui mesure 10 pixels de large au bord proche de l’image (où GSD = 1,5 mm/pixel) mesure 15 mm de large, tandis que la même fissure physique au bord éloigné (où GSD = 2,6 mm/pixel) ne mesure que 5,8 pixels. L’utilisation d’un seul facteur d’étalonnage pour toute l’image produirait une erreur de mesure de 73 %.
L’orthorectification est la correction standard de la distorsion de perspective. L’image oblique brute est reprojetée sur un modèle numérique de surface (MNS) de la chaussée pour produire une orthomosaïque avec une échelle uniforme. Ce processus nécessite : (1) une pose de caméra précise (position et orientation) provenant du GNSS/IMU, (2) un MNS de la surface de la chaussée, (3) des paramètres de calibration de la caméra incluant la distorsion de l’objectif, et (4) une transformation 3D-vers-2D calculée pour chaque pixel. L’orthomosaïque résultante a une GSD cohérente sur toute l’image, permettant une mesure métrique directe.
La transformation par homographie corrige la distorsion de perspective pour les surfaces planes (ce que la chaussée approxime). La matrice d’homographie H fait correspondre les points du plan image déformé au plan image rectifié. Pour les surfaces de chaussée qui sont approximativement planes (dans l’empreinte de l’image), une seule correction d’homographie est suffisante. L’homographie est calculée à partir de quatre points de référence ou plus avec des positions connues, ou à partir de la pose de la caméra en utilisant :
H = K × R × K⁻¹
Où K est la matrice de calibration de la caméra (paramètres intrinsèques) et R est la matrice de rotation de la caméra vers les coordonnées de surface. Cependant, les surfaces de chaussée ne sont jamais parfaitement planes — même une pente transversale de 2° (standard pour les pistes aéroportuaires selon l’OACI) introduit des différences d’élévation mesurables dans l’empreinte de l’image.
L’étalonnage par pixel issu de la co-registration LiDAR fournit la correction la plus rigoureuse, attribuant une valeur mm/pixel individuelle à chaque pixel basée sur la distance 3D réelle à la surface mesurée à ce point.
TarmacView implémente l’étalonnage pixel-métrique via plusieurs mécanismes complémentaires, conçus pour s’adapter aux diverses sources de données utilisées dans l’inspection des chaussées.
Pour un étalonnage directement spécifié par l’utilisateur, TarmacView accepte le paramètre –mm-per-pixel qui permet à l’opérateur de spécifier explicitement le facteur d’échelle. Ce paramètre accepte une valeur en virgule flottante représentant les millimètres par pixel pour l’imagerie d’entrée. Lorsque ce paramètre est fourni, TarmacView utilise le facteur d’étalonnage spécifié pour tous les calculs de mesure, en contournant la détection automatisée d’étalonnage.
Contexte d’utilisation : Le paramètre –mm-per-pixel est typiquement utilisé lorsque : (1) le facteur d’étalonnage a été déterminé de manière externe par mesure sur le terrain avec une barre d’échelle, (2) la GSD de l’orthomosaïque est connue à partir du logiciel de traitement mais n’est pas intégrée dans les métadonnées du fichier, (3) l’opérateur souhaite remplacer l’étalonnage automatisé par une valeur vérifiée manuellement, ou (4) le traitement par lots de plusieurs images partageant le même facteur d’étalonnage.
Validation : Lorsque –mm-per-pixel est spécifié, TarmacView effectue des vérifications de cohérence en détectant les éléments de dimensions connues dans l’imagerie (marquages de voie, marquages de piste) et en comparant la largeur mesurée en pixels avec la largeur attendue calculée à partir de l’étalonnage spécifié. Si un écart supérieur à 10 % est détecté, un avertissement est émis et le rapport de mesure signale l’erreur d’étalonnage potentielle.
Pour les entrées d’orthomosaïque avec des métadonnées de géoréférencement intégrées, TarmacView extrait la GSD directement du fichier GeoTIFF. Les fichiers GeoTIFF stockent les informations de résolution spatiale dans leurs balises de métadonnées (ModelTiepointTag et ModelPixelScaleTag pour la GSD, ou ModelTiepointTag et ModelTransformationTag pour les systèmes de coordonnées plus complexes). La plateforme lit ces balises et calcule le facteur mm/pixel effectif pour l’orthomosaïque.
Pour l’imagerie brute (non orthorectifiée), le pipeline automatisé de TarmacView détecte les objets de référence dans la scène, notamment : (1) les cibles photogrammétriques codées de dimensions connues, (2) les barres d’échelle avec des marques à contraste élevé, (3) les marquages de chaussée dont les dimensions standard sont stockées dans la base de données de référence de la plateforme, et (4) les éléments de chaussée répétitifs (espacement des joints, espacement des luminaires) de dimensions connues. La référence détectée fournit le facteur d’étalonnage pour cette image.
Pour le système d’inspection monté sur véhicule de TarmacView, qui combine des caméras linéaires avec des profileurs LiDAR 3D, l’étalonnage est calculé par pixel à partir des mesures de distance LiDAR. Le profileur LiDAR fournit une coupe transversale continue de la surface de la chaussée avec une résolution latérale de 1 à 5 mm, chaque point portant des coordonnées 3D précises. L’image de la caméra est co-registrée avec les données LiDAR via une transformation rigide calibrée en usine. Chaque pixel de l’image de la caméra est mis en correspondance avec son point 3D LiDAR correspondant, et le facteur mm/pixel pour ce pixel est calculé à partir de la distance 3D entre les points LiDAR adjacents projetés dans le système de coordonnées de l’image. Cette approche prend automatiquement en compte la perspective de la caméra, la distorsion de l’objectif, le relief du terrain et le mouvement du véhicule.
Le facteur d’étalonnage n’est pas une valeur unique et déterministe — il comporte une incertitude qui se propage à travers toutes les mesures subséquentes. Comprendre et quantifier cette propagation est essentiel pour une évaluation fiable de l’état des chaussées.
L’incertitude totale de toute mesure métrique basée sur l’image comporte trois composantes :
Incertitude d’étalonnage (u_cal) — l’incertitude sur le facteur mm/pixel. Les sources comprennent : (1) l’incertitude de dimension de l’objet de référence (typiquement ±0,1-0,5 % pour les barres d’échelle certifiées), (2) l’incertitude de mesure en pixels de l’objet de référence (typiquement ±0,3-1,0 pixels pour la mesure manuelle, ±0,05-0,3 pixels pour la détection sub-pixel automatisée), (3) l’incertitude de distorsion de perspective (erreurs résiduelles après orthorectification ou correction par homographie), (4) l’incertitude de distorsion de l’objectif (distorsion résiduelle après calibration), et (5) l’incertitude de mesure de hauteur (pour la méthode de la formule GSD).
Incertitude de mesure (u_mes) — l’incertitude dans la localisation des limites des caractéristiques dans l’image. Pour la mesure de largeur de fissure, c’est l’incertitude de l’algorithme de détection de contour. Les méthodes de détection de contour sub-pixel (interpolation, basée sur les moments, ou ajustement gaussien) atteignent typiquement une précision de 0,1 à 0,3 pixel. La mesure manuelle par un opérateur humain atteint typiquement une précision de 0,5 à 1,0 pixel. L’incertitude de mesure en unités métriques est u_mes × S (le facteur mm/pixel).
Incertitude d’échantillonnage (u_ech) — l’incertitude due à l’échantillonnage d’une caractéristique variable. La largeur de fissure varie le long de la fissure. Une seule mesure n’est pas représentative de l’ensemble de la fissure. L’ASTM D5340 exige la mesure à la largeur représentative de chaque niveau de sévérité de détérioration, ce qui introduit une incertitude d’échantillonnage. Pour la mesure de surface, l’incertitude de délimitation des contours affecte la surface calculée par le rapport périmètre/surface.
Pour une fissure mesurée avec une largeur de w_pixels pixels, la largeur de fissure métrique est :
w_mm = S × w_pixels
L’incertitude type combinée est :
u_w = w_mm × sqrt[(u_cal/S)² + (u_mes/w_pixels)²]
Exemple : Une fissure mesure 8 pixels de large avec un facteur d’étalonnage S = 0,5 mm/pixel (w_mm = 4,0 mm). L’incertitude d’étalonnage est u_cal = 0,005 mm (1 % de S), et l’incertitude de détection de contour est u_mes = 0,2 pixel.
u_w = 4,0 × sqrt[(0,005/0,5)² + (0,2/8)²] = 4,0 × sqrt[0,0001 + 0,000625] = 4,0 × 0,027 = 0,11 mm
L’incertitude élargie à 95 % de confiance (facteur d’élargissement k=2) est de ±0,22 mm, soit ±5,5 % de la largeur de fissure. Cette fissure peut être classée avec confiance comme « sévère » (>3 mm selon l’ASTM D5340).
Pour une fissure plus étroite mesurant 3 pixels au même étalonnage : w_mm = 1,5 mm, u_w = 1,5 × sqrt[(0,01)² + (0,067)²] = 1,5 × 0,068 = 0,10 mm. L’incertitude élargie est de ±0,20 mm (k=2), soit ±13,3 % de la largeur de fissure. Cette fissure pourrait être de 1,3 à 1,7 mm, ce qui chevauche la limite de classification entre « faible sévérité » (<1 mm) et « sévérité moyenne » (1-3 mm).
L’incertitude de mesure de longueur de fissure combine l’incertitude d’étalonnage avec l’incertitude de traçage du chemin. Pour une fissure composée de n segments de longueur d’un pixel formant un chemin continu :
L_mm = S × n
L’incertitude est dominée par l’incertitude de traçage du chemin (la précision avec laquelle la ligne médiane de la fissure est suivie) plus l’incertitude d’étalonnage :
u_L = L × sqrt[(u_cal/S)² + (u_trace/n)²]
Où u_trace est l’incertitude de traçage du chemin en pixels par segment (typiquement 0,3-0,5 pixels pour le traçage automatisé, 0,5-1,5 pixels pour le traçage manuel). Pour une fissure de 3 m (6 000 pixels à 0,5 mm/pixel) tracée automatiquement avec u_trace = 0,4 pixel/segment, l’incertitude de longueur est d’environ ±0,04 m (k=2) — environ 1,3 % d’incertitude relative.
L’incertitude de mesure de surface est plus complexe car elle combine l’incertitude d’étalonnage dans deux dimensions plus l’incertitude de délimitation des contours. Pour une zone d’éclatement mesurée à partir d’une orthomosaïque :
A_mm² = S² × A_pixels
L’incertitude relative de surface est approximativement :
u_A/A = sqrt[4 × (u_cal/S)² + (2 × u_contour / périmètre)²]
Où u_contour est l’incertitude de délimitation des contours en pixels et périmètre est le périmètre de l’éclat en pixels. Pour un éclat de 0,5 m² (20 000 pixels à 1 mm/pixel, périmètre ~600 pixels) avec u_cal = 0,01 mm (1 %) et u_contour = 1,0 pixel :
u_A/A = sqrt[4 × (0,01)² + (2 × 1 / 600)²] = sqrt[0,0004 + 0,000011] = 0,0203
L’incertitude de surface élargie à 95 % de confiance est de ±0,020 m², soit ±4,1 % d’incertitude relative.
| Mesure | Incertitude Relative Typique (k=2, 95 % confiance) | Contribution de l’Étalonnage | Contribution de la Mesure |
|---|---|---|---|
| Largeur de fissure >3 mm (GSD 0,5 mm/px) | ±5-10 % | ±1-2 % | ±4-8 % |
| Largeur de fissure <1 mm (GSD 0,5 mm/px) | ±15-30 % | ±1-2 % | ±14-28 % |
| Longueur de fissure (GSD 1 mm/px) | ±2-5 % | ±1-2 % | ±1-3 % |
| Surface d’éclat 0,5 m² (GSD 1 mm/px) | ±4-8 % | ±2-4 % | ±2-4 % |
| Profondeur d’ornière (co-registration LiDAR) | ±2-4 % | ±0,5-1 % | ±1,5-3 % |
L’inspection des chaussées par drone présente des défis d’étalonnage spécifiques liés à la variabilité de l’altitude de vol, au mouvement de la caméra et à la couverture de grandes surfaces.

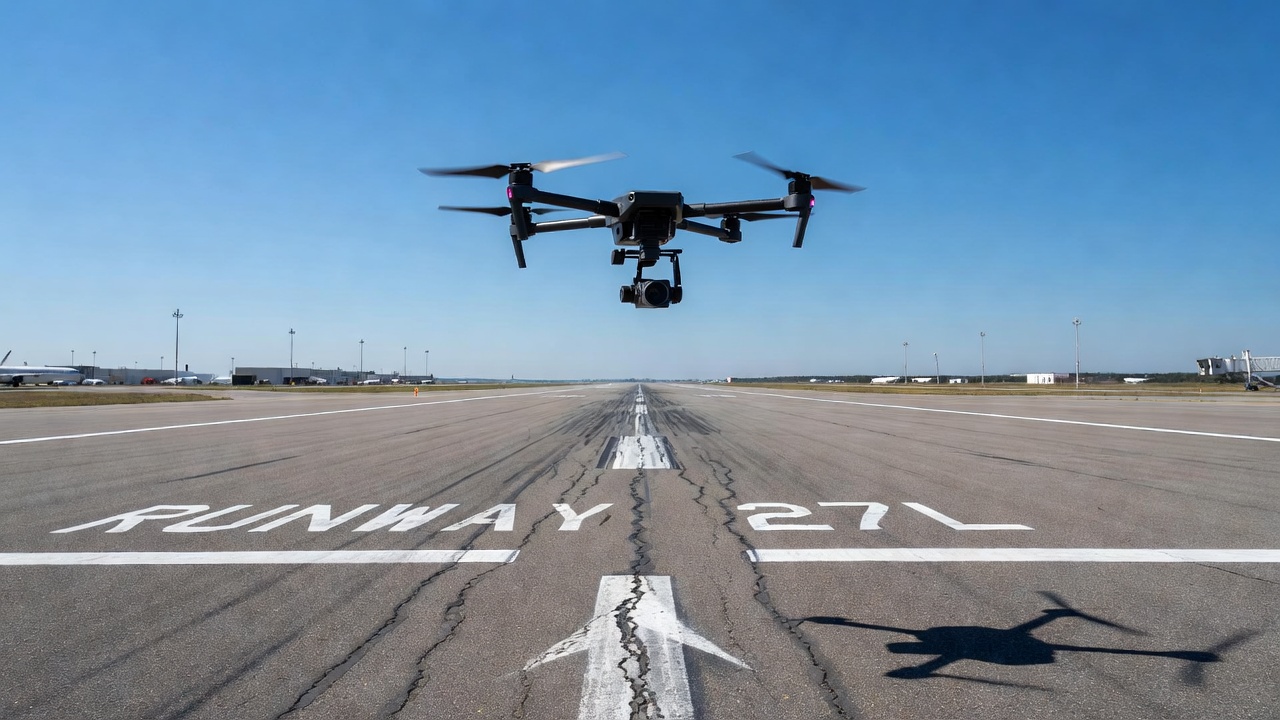

Pour un relevé par drone typique couvrant 10 à 50 hectares de chaussée, la hauteur de vol varie en raison des changements d’élévation du terrain, des conditions atmosphériques et de l’incertitude d’altitude du GNSS. Une variation de hauteur de 2 m sur une altitude de relevé de 50 m produit 4 % de variation de la GSD — suffisante pour affecter les limites de classification de largeur de fissure. La correction standard consiste à calculer une surface de GSD — un jeu de données raster où chaque valeur de pixel est la GSD locale calculée à partir de l’élévation du MNS et de la pose de la caméra pour l’image couvrant ce pixel.
Dans les relevés photogrammétriques avec 80-90 % de recouvrement longitudinal et 70-80 % de recouvrement latéral, chaque point au sol apparaît dans 5 à 15 images se chevauchant, chacune avec une géométrie caméra-surface légèrement différente. La couverture redondante permet le moyennage multi-image des mesures, réduisant l’incertitude de mesure effective. Pour la mesure de largeur de fissure à partir d’une orthomosaïque dérivée de multiples images, l’incertitude est réduite d’environ sqrt(n), où n est le nombre d’images contribuant à cet emplacement.
Les points de contrôle au sol (GCP) servent un double objectif dans les relevés par drone : ils établissent la précision de géoréférencement absolu et fournissent les distances de référence pour la validation de l’étalonnage mm/pixel. Un minimum de 5 à 8 GCP répartis sur la zone de relevé est recommandé pour la validation de l’étalonnage. La distance entre les paires de GCP est une valeur relevée connue, et la comparaison avec la distance mesurée sur l’image (en pixels) fournit une vérification d’étalonnage indépendante. L’analyse résiduelle des distances des GCP révèle si l’étalonnage est cohérent sur toute la zone de relevé ou si des erreurs systématiques (par exemple, distorsion d’objectif non corrigée, erreurs de MNE) sont présentes.

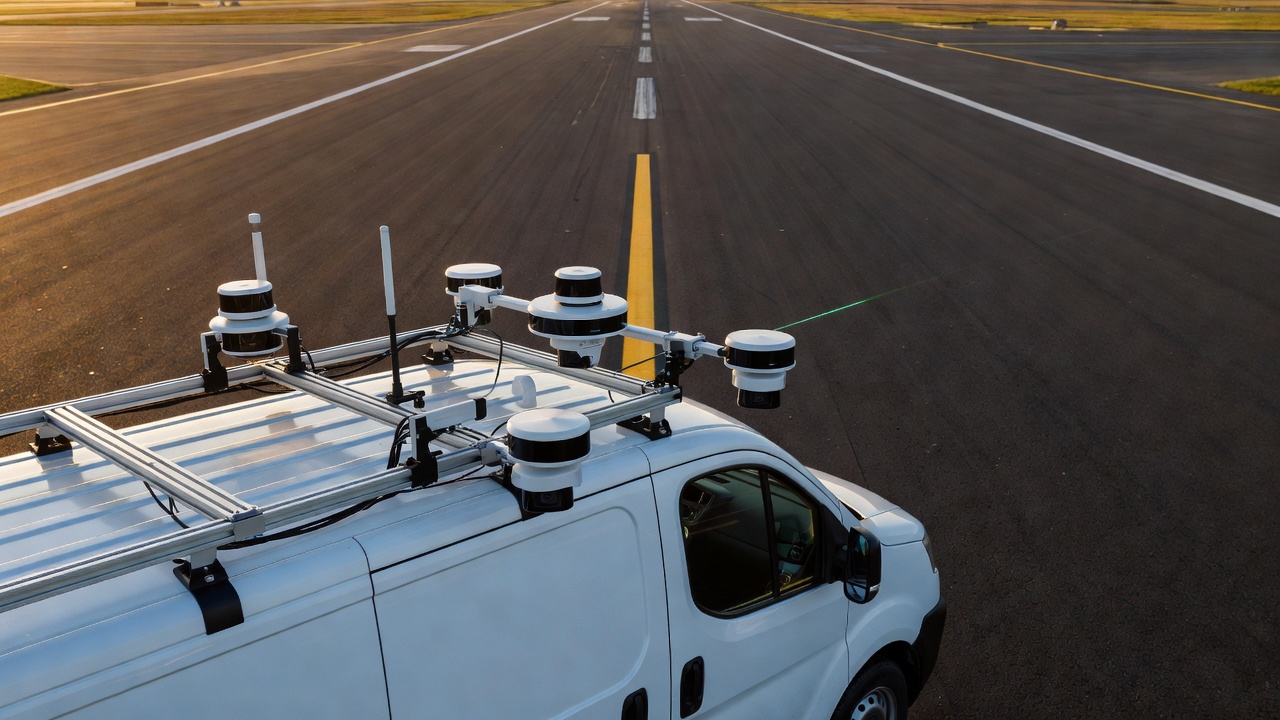

Les systèmes d’inspection de chaussée montés sur véhicule opèrent à une distance beaucoup plus proche (1-4 m au-dessus de la chaussée) et à des vitesses plus élevées (60-100 km/h), créant des exigences d’étalonnage distinctes par rapport aux systèmes basés sur drone.
Les systèmes montés sur véhicule utilisent souvent des caméras linéaires (également appelées caméras push-broom) qui capturent une seule ligne de pixels à la fois. Le mouvement vers l’avant du véhicule fournit la deuxième dimension spatiale. L’étalonnage des caméras linéaires nécessite :
Étalonnage latéral — le facteur mm/pixel sur la largeur de la chaussée (perpendiculaire à la direction de déplacement). Celui-ci dépend de la hauteur de la caméra au-dessus de la chaussée et de la distance focale de l’objectif. Pour une caméra montée à 2,5 m de hauteur avec un objectif de 16 mm et un pas de pixel de 7 μm, la GSD latérale est (0,007 × 2500) / 16 = 1,1 mm/pixel à la ligne nadir. Sur les bords d’une chaussée de 6 m de large (3 m du nadir), la distorsion de perspective augmente la GSD latérale à environ 1,4 mm/pixel — une variation de 27 % qui doit être corrigée.
Étalonnage longitudinal — le facteur mm/pixel dans la direction de déplacement. Celui-ci est déterminé par la vitesse du véhicule et la cadence de ligne de la caméra linéaire (lignes par seconde). Chaque ligne de pixels est déclenchée par une roue codeuse ou par un déclenchement temporel synchronisé avec la vitesse du véhicule. Une roue codeuse avec 1 000 impulsions par tour sur une roue de 0,5 m de circonférence fournit une résolution de 0,5 mm/impulsion. Un déclenchement de ligne toutes les 2 impulsions du codeur produit un espacement longitudinal des pixels de 1,0 mm à n’importe quelle vitesse du véhicule. L’étalonnage de la circonférence de la roue codeuse (qui change avec la pression des pneus et l’usure) est critique — une erreur de circonférence de pneu de 2 % (typique due aux variations de gonflage) produit une erreur de mesure longitudinale de 2 %.
Les rebonds, le tangage et le roulis du véhicule dus à la rugosité de la chaussée provoquent des variations de hauteur de la caméra à des fréquences de 1 à 10 Hz avec des amplitudes de 2 à 20 mm sur les surfaces de chaussée typiques. Ces mouvements introduisent des erreurs d’étalonnage variables dans le temps qui doivent être corrigées par : (1) un capteur de hauteur laser mesurant la distance instantanée caméra-chaussée à 100-1000 Hz, (2) une unité de mesure inertielle (IMU) mesurant les accélérations et les vitesses angulaires du corps du véhicule, (3) une correction en post-traitement utilisant un filtre de Kalman ou un filtre complémentaire qui fusionne les données de hauteur laser, d’IMU et de codeur pour calculer les facteurs d’étalonnage par ligne.
La précision d’étalonnage requise dépend de l’application de mesure et de la criticité des seuils de classification des détériorations de chaussée.
L’ASTM D5340 (Méthode d’essai standard pour les relevés d’indice de condition des chaussées aéroportuaires) définit les seuils de largeur de fissure à 1 mm, 3 mm et 6 mm pour la classification de la sévérité des fissures dans les chaussées bitumineuses et en béton. Pour distinguer fiablement une fissure de 2,9 mm (juste en dessous du seuil sévère de 3 mm) d’une fissure de 3,1 mm (juste au-dessus), l’incertitude de mesure doit être inférieure à ±0,1 mm à 95 % de confiance — nécessitant une incertitude d’étalonnage inférieure à 2 % pour la plage typique de largeur de fissure.
L’Annexe 14 de l’OACI spécifie les tolérances géométriques pour les surfaces de chaussée, y compris la planéité de surface, la pente transversale et la pente longitudinale. Bien qu’il s’agisse principalement de tolérances de construction, elles établissent l’attente d’une précision de mesure de qualité topographique dans l’inspection des chaussées.
L’ISO/TS 19159-1 (Information géographique — Calibration et validation des capteurs et données d’imagerie de télédétection) fournit le cadre pour l’évaluation et le rapport de l’incertitude d’étalonnage, y compris la hiérarchie d’étalonnage, la chaîne de traçabilité et les exigences de budget d’incertitude.
FHWA-RC-20-0005 (Évaluation des méthodes de mesure de fissures pour l’évaluation de l’état des chaussées) établit un cadre statistique pour l’évaluation des systèmes de mesure de fissures, exigeant une validation indépendante avec des mesures de référence et le rapport du biais et de la précision à des niveaux de confiance spécifiés.
| Application | GSD Requise | Précision d’Étalonnage Requise | Méthode de Référence |
|---|---|---|---|
| Mesure de précision de largeur de fissure | ≤0,5 mm/pixel | ±0,5 % | Barre d’échelle + détection sub-pixel |
| Classification standard de largeur de fissure | ≤1,5 mm/pixel | ±2 % | Distances GCP ou calcul GSD |
| Cartographie de longueur de fissure | ≤3 mm/pixel | ±5 % | Objet de référence standard |
| Mesure de surface d’éclatement | ≤2 mm/pixel | ±3 % | Deux barres d’échelle orthogonales |
| Profondeur d’ornière (depuis orthomosaïque) | ≤2 mm/pixel (vertical) | ±2 % | Co-registration LiDAR |
| Relevé PCI (tous types de détérioration) | ≤3 mm/pixel | ±5 % | GCP relevés |
Toujours vérifier l’étalonnage sur le terrain. Photographiez une barre d’échelle certifiée dans le même plan et le même éclairage que la chaussée inspectée. La barre d’échelle doit être placée à plusieurs endroits sur la zone de relevé pour vérifier la cohérence de l’étalonnage. Pour les relevés par drone, incluez une barre d’échelle dans au moins une image par ligne de vol.
Utiliser la mesure sub-pixel pour les objets de référence. La détection automatisée de cibles avec une précision sub-pixel (0,05-0,3 pixels) réduit l’incertitude d’étalonnage de 3 à 10 fois par rapport au comptage manuel de pixels. Les cibles codées circulaires avec détection de centroïde pondéré atteignent systématiquement une précision de 0,05 à 0,1 pixel.
Tenir compte du relief du terrain. Les surfaces de chaussée ne sont jamais parfaitement planes. La pente transversale des pistes (1,5-2,5 % standard), la pente longitudinale (0-2 % standard) et les dépressions locales dues au tassement ou à l’orniérage provoquent des différences d’élévation qui affectent l’étalonnage. Utilisez un MNS ou des mesures de hauteur locales pour corriger les effets du terrain.
Documenter la chaîne de traçabilité de l’étalonnage. Enregistrez la certification de l’objet de référence, la méthode de mesure, l’opérateur, la date, les conditions environnementales (la température affecte la longueur de la barre d’échelle de 0,01 mm/m/°C pour les barres en aluminium) et toutes les composantes d’incertitude. Cette documentation est essentielle pour l’assurance qualité, la conformité aux audits et la défensabilité juridique des mesures.
Effectuer une validation indépendante. Après l’étalonnage, mesurez un objet de vérification indépendant (différent de la référence d’étalonnage) et comparez la mesure sur l’image avec sa dimension connue. L’écart doit se situer dans l’incertitude attendue. Répétez cette validation au moins une fois par session de relevé et chaque fois que la configuration de prise de vue change.
Surveiller la stabilité de l’étalonnage. Pour les systèmes d’imagerie fixes (caméras montées sur véhicule, caméras d’installation permanente), effectuez une vérification quotidienne de l’étalonnage à l’aide d’une cible de référence intégrée. Enregistrez les valeurs d’étalonnage au fil du temps pour détecter les dérives dues aux effets de température, à l’usure mécanique ou à la dégradation des composants. Une dérive d’étalonnage dépassant 2 % par rapport à la valeur de référence doit déclencher un réétalonnage et une investigation.
Rapporter l’incertitude d’étalonnage avec chaque mesure. Les rapports d’état des chaussées doivent inclure la méthode d’étalonnage, le facteur d’étalonnage, son incertitude et l’incertitude de mesure résultante pour chaque valeur de détérioration rapportée. Cela permet au gestionnaire d’actifs de prendre des décisions éclairées sur les risques — une largeur de fissure rapportée comme « 3,0 mm ± 0,2 mm » a des implications opérationnelles différentes de celle rapportée comme « 3,0 mm ± 1,5 mm ».
L’étalonnage pixel-métrique exprimé en millimètres par pixel (mm/px) est la transformation fondamentale qui permet la mesure quantitative des chaussées par imagerie. Sans un étalonnage précis, la largeur des fissures, la longueur des fissures et la surface des éclats restent des comptages de pixels sans dimension qui ne peuvent être comparés aux seuils de sévérité PCI, aux critères de condition des chaussées de l’OACI ou aux matrices de priorité de maintenance. Le facteur d’étalonnage est déterminé par trois méthodes principales — objets de référence connus, calcul de la hauteur de caméra et du champ de vision, et co-registration LiDAR — chacune ayant des caractéristiques de précision spécifiques et des compromis opérationnels. La distorsion de perspective due aux angles de caméra obliques est la source la plus significative d’erreur d’étalonnage, nécessitant une orthorectification, une correction par homographie ou un étalonnage par pixel basé sur le LiDAR pour des résultats fiables. L’incertitude d’étalonnage se propage à travers toutes les mesures dérivées et doit être quantifiée et rapportée avec chaque mesure de détérioration. La précision d’étalonnage recommandée pour la classification de largeur de fissure conforme au PCI est de ±2 % (standard) à ±0,5 % (précision), réalisable par l’utilisation d’objets de référence certifiés, de techniques de mesure sub-pixel et de procédures rigoureuses de contrôle qualité. TarmacView implémente ces principes d’étalonnage via son paramètre –mm-per-pixel, l’extraction automatisée de GSD d’orthomosaïque, le pipeline de co-registration LiDAR et la propagation complète des incertitudes à tous les résultats de mesure.
Le pipeline automatisé d'étalonnage pixel-métrique de TarmacView fournit des mesures de largeur de fissures traçables et de qualité topographique à partir d'images drones et montées sur véhicule. Générez des rapports PCI conformes aux normes ASTM avec un étalonnage mm/pixel vérifié et une propagation complète des incertitudes.
La mesure automatisée de la largeur des fissures calcule l'ouverture des fissures détectées à partir de masques de pixels segmentés en utilisant la transformée ...
La résolution spatiale est la métrique clé qui définit la capacité d’un système d’imagerie à distinguer les détails fins, cruciale pour l’aviation, la cartograp...
Le pourcentage de surface fissurée (crack_area_pct) est le rapport entre la surface du masque de fissures et la surface totale de l'image analysée, exprimé en p...
