Carbonatation des Structures en Béton

Définition et Chimie de la Carbonatation du Béton

La carbonatation du béton est un processus physico-chimique par lequel le dioxyde de carbone (CO₂) atmosphérique diffuse dans la structure poreuse du béton et réagit avec les composants alcalins de la pâte de ciment hydratée. La réaction principale implique l’hydroxyde de calcium — également connu sous son nom minéralogique portlandite, Ca(OH)₂ — qui est un produit d’hydratation majeur du ciment Portland. La réaction produit du carbonate de calcium (CaCO₃, principalement le minéral calcite) et de l’eau selon l’équation stœchiométrique suivante :

Ca(OH)₂ + CO₂ → CaCO₃ + H₂O

Cette réaction est fondamentalement un processus de neutralisation. L’hydroxyde de calcium fournit l’environnement hautement alcalin caractéristique du béton, se dissolvant dans l’eau interstitielle pour maintenir un pH typiquement entre 12,5 et 13,5. La conversion du Ca(OH)₂ en CaCO₃ épuise les ions hydroxyde (OH⁻) dans la solution interstitielle, provoquant une baisse progressive du pH jusqu’à la plage quasi neutre de 8,0 à 9,0.

Cependant, la carbonatation ne se limite pas au seul hydroxyde de calcium. Les réactions de carbonatation secondaires impliquent d’autres phases hydratées de la pâte de ciment. Le gel de silicate de calcium hydraté (C-S-H), qui est la phase de liaison principale assurant la résistance mécanique du béton durci, subit également une carbonatation selon la réaction générale :

C-S-H + CO₂ → CaCO₃ + gel de silice amorphe + H₂O

La carbonatation du C-S-H est thermodynamiquement favorisée lorsque la réserve de portlandite s’épuise. Cette réaction secondaire est particulièrement significative car elle consomme le calcium de la structure du C-S-H, modifiant la composition du gel et augmentant potentiellement la porosité de la pâte. Les phases cimentaires supplémentaires susceptibles de subir une carbonatation incluent l’ettringite (sulfoaluminate de calcium hydraté), le monosulfate et les aluminates de calcium hydratés. Le processus global de carbonatation n’est donc pas une réaction unique mais un ensemble complexe et séquentiel de transformations chimiques qui consomment progressivement la réserve alcaline du béton.

La carbonatation du C-S-H est particulièrement importante pour les bétons contenant des matériaux cimentaires supplémentaires (MCS) tels que les cendres volantes, le laitier granulé de haut-fourneau moulu (LHF) et la fumée de silice. Ces systèmes de ciment composé ont généralement une teneur en portlandite plus faible car la réaction pouzzolanique consomme le Ca(OH)₂ pour former du C-S-H supplémentaire. Par conséquent, la capacité tampon alcaline réduite rend les bétons aux MCS potentiellement plus sensibles à la réduction du pH par carbonatation, même si leur structure poreuse affinée compense partiellement l’augmentation du taux de diffusion du CO₂.

Le Processus de Carbonatation et le Mécanisme de Réduction du pH

Le processus de carbonatation suit une séquence bien définie qui commence à la surface exposée du béton et progresse vers l’intérieur au fil du temps. La réaction nécessite la présence simultanée de trois composants essentiels : le CO₂, l’eau et les phases d’hydrates réactives. Le mécanisme implique plusieurs étapes intermédiaires qui régissent la vitesse globale.

Étape 1 — Transport du CO₂ : Le CO₂ gazeux de l’atmosphère pénètre dans le système poreux du béton par diffusion. Ce transport est entraîné par le gradient de concentration entre le niveau plus élevé de CO₂ dans l’air ambiant (environ 0,04 % en volume ou 400 ppm) et l’intérieur du béton, où le CO₂ est consommé par la réaction de carbonatation. Le coefficient de diffusion dépend fortement de la structure poreuse et de l’état d’humidité du béton.

Étape 2 — Dissolution dans l’eau interstitielle : Une fois à l’intérieur du système poreux, le CO₂ se dissout dans l’eau interstitielle alcaline pour former de l’acide carbonique (H₂CO₃), qui se dissocie rapidement en ions bicarbonate (HCO₃⁻) et carbonate (CO₃²⁻) :

CO₂(g) + H₂O ⇌ H₂CO₃ ⇌ H⁺ + HCO₃⁻ ⇌ 2H⁺ + CO₃²⁻

Étape 3 — Neutralisation : Les ions hydrogène (H⁺) libérés par la dissociation de l’acide carbonique réagissent avec les ions hydroxyde (OH⁻) dans la solution interstitielle hautement alcaline. Cette consommation de OH⁻ réduit le pH. Simultanément, les ions carbonate réagissent avec les ions calcium (Ca²⁺) dissous de la portlandite pour précipiter le carbonate de calcium.

Étape 4 — Précipitation : Le carbonate de calcium précipite sous forme de phase solide dans les pores, principalement sous forme de calcite, bien que les polymorphes aragonite et vaterite puissent également se former dans des conditions spécifiques. Cette précipitation peut initialement remplir les espaces poreux, réduisant la porosité dans la zone carbonatée, ce qui est un effet bénéfique paradoxal discuté plus loin.

La conséquence la plus critique de cette réduction du pH est la déstabilisation du film passif sur les armatures en acier noyées. Dans un béton normal non carbonaté, le pH élevé (12,5-13,5) maintient une fine couche protectrice d’oxyde γ-Fe₂O₃ (maghémite) — le film passif — à la surface de l’acier. Ce film est thermodynamiquement stable à des valeurs de pH supérieures à environ 9,5 et empêche efficacement la dissolution du fer. Une fois que la carbonatation réduit le pH local en dessous de ce seuil, le film passif devient thermodynamiquement instable et commence à se dissoudre, laissant l’acier vulnérable à la corrosion en présence d’humidité et d’oxygène.

Le processus de carbonatation est autocatalytique à certains égards : à mesure que le carbonate de calcium précipite et remplit les pores, la réduction de porosité peut ralentir la diffusion ultérieure du CO₂. Cependant, la carbonatation du gel C-S-H peut simultanément augmenter la porosité en éliminant le calcium de la structure du gel. L’effet net sur les propriétés de transport dépend du stade de la carbonatation et de la qualité d’origine du béton.

Propagation du Front de Carbonatation et Modélisation de la Profondeur

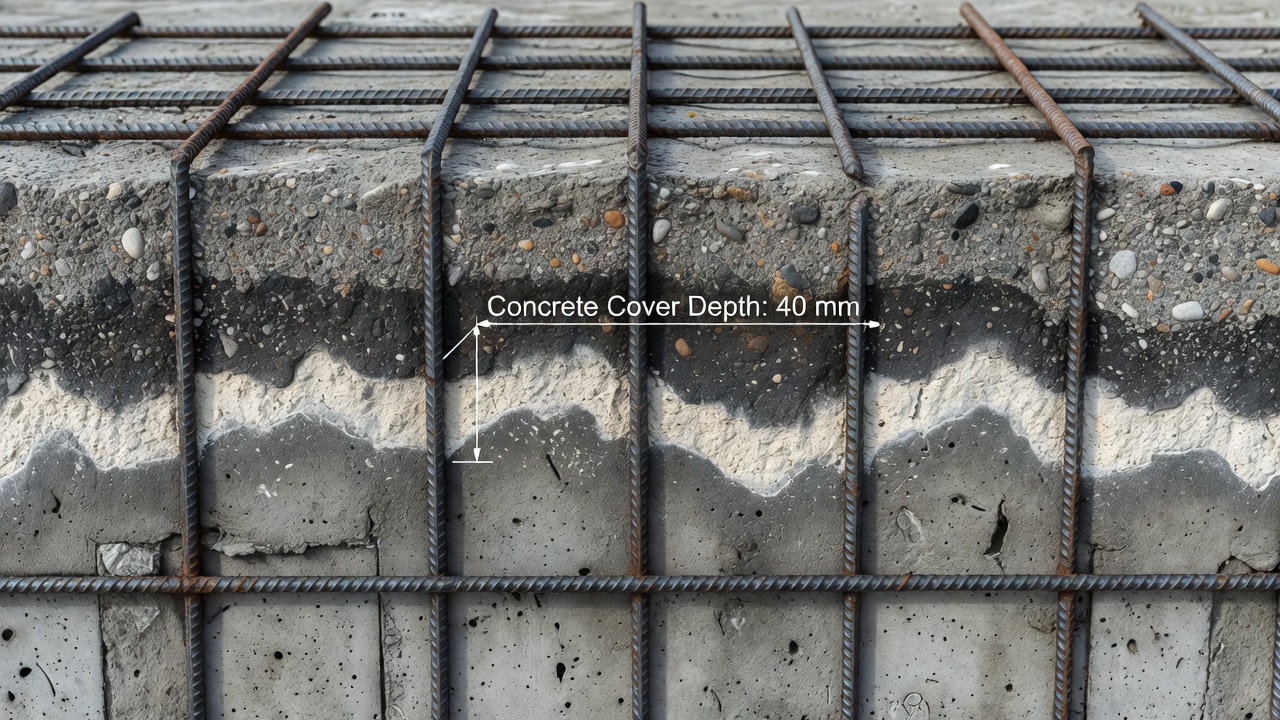

Le front de carbonatation est défini comme la région de transition dans le béton où le pH passe de l’état alcalin non carbonaté (pH > 12) à l’état quasi neutre carbonaté (pH < 9). Ce front n’avance pas comme une interface parfaitement nette mais plutôt comme une zone de transition, typiquement large de 1 à 5 mm, où se produit une carbonatation partielle des différentes phases d’hydrates.

Selon la définition de la norme RILEM TC 281-CCC (CPC-18R1) : le front de carbonatation est l’emplacement dans l’échantillon où un changement de pH observable se produit. Le matériau entre la surface de l’échantillon et le front de carbonatation est considéré comme carbonaté ; le matériau plus profond que le front de carbonatation est considéré comme non carbonaté. La profondeur de carbonatation (d_k) est la distance perpendiculaire de la surface de l’échantillon à la position moyenne de ce front.

La propagation du front de carbonatation suit une relation en racine carrée du temps bien établie dans la science du béton :

d = k × √t

où :

• d = profondeur de carbonatation (mm)
• k = coefficient de carbonatation (mm/√an)
• t = durée d’exposition (années)

Cette relation découle de la deuxième loi de Fick sur la diffusion, qui régit le transport du CO₂ à travers le système poreux du béton. Le coefficient de carbonatation k est le paramètre unique le plus important caractérisant la résistance à la carbonatation d’un béton particulier dans des conditions environnementales spécifiques. Les valeurs typiques pour différentes qualités de béton sont résumées ci-dessous :

Il est essentiel de comprendre que la loi en racine carrée n’est valable que sous des conditions environnementales constantes. Les structures réelles subissent des variations saisonnières et diurnes de température, d’humidité et de concentration de CO₂ qui modifient le taux de carbonatation instantané. Des modèles de carbonatation plus avancés intègrent des paramètres environnementaux dépendant du temps en utilisant des approches de dommages cumulatifs ou une analyse par éléments finis du transport couplé de chaleur, d’humidité et de CO₂.

La recommandation RILEM CPC-18R1, publiée en 2026 comme mise à jour de la méthode d’essai CPC-18 originale de 1988, fournit le cadre de référence pour la mesure de la profondeur de carbonatation. Cette méthode normalisée améliore la comparabilité des résultats entre différents laboratoires et investigations sur site, et est adoptée comme méthode de référence dans la norme européenne EN 14630:2006 (Produits et systèmes pour la protection et la réparation des structures en béton — Détermination de la profondeur de carbonatation).

Facteurs Affectant le Taux de Carbonatation

La vitesse à laquelle la carbonatation progresse dans le béton dépend d’une interaction complexe de facteurs environnementaux, de propriétés des matériaux et de qualité de construction. La compréhension de ces facteurs est essentielle pour prédire la durée de vie et concevoir des structures durables.

Concentration en CO₂

Le taux de carbonatation est directement proportionnel à la racine carrée de la concentration ambiante en CO₂. Dans les environnements urbains, les niveaux de CO₂ varient typiquement de 350 à 600 ppm en raison des émissions de la circulation et de l’industrie, tandis que les zones rurales ont des concentrations proches de la moyenne mondiale d’environ 400 ppm. Les environnements intérieurs peuvent avoir des niveaux de CO₂ élevés provenant de la respiration humaine, atteignant potentiellement 1000-2000 ppm dans les espaces mal ventilés. Ce différentiel de concentration explique pourquoi les structures en béton intérieures (telles que les parkings) carbonatent souvent plus rapidement que leurs équivalents extérieurs. L’effet accélérateur de la concentration en CO₂ est la base des essais de carbonatation accélérée, où les échantillons sont exposés à 1-4 % de CO₂ (25-100 fois les niveaux atmosphériques) pour simuler des décennies de carbonatation naturelle en quelques semaines.

Humidité Relative

L’humidité relative (HR) est sans doute le facteur environnemental le plus critique contrôlant le taux de carbonatation. La relation est parabolique, avec des taux de carbonatation maximaux se produisant à 50-70 % HR. Dans cette plage d’humidité optimale, le réseau poreux contient suffisamment d’eau pour dissoudre le CO₂ et faciliter les réactions ioniques, mais suffisamment d’espace poreux rempli d’air pour permettre une diffusion rapide des gaz.

Cette dépendance à l’HR a des implications pratiques importantes. Les éléments en béton exposés à la pluie suivie de cycles de séchage (tels que les tabliers de ponts et les garde-corps) subissent une carbonatation accélérée pendant la phase de séchage. À l’inverse, le béton immergé en permanence (comme les pieux de fondation dans l’eau) ne se carbonate pas.

Qualité du Béton et Formulation du Mélange

Le rapport eau-ciment (E/C) est le paramètre de formulation le plus influent. Des rapports E/C plus faibles produisent un béton plus dense avec une porosité réduite et une résistance plus élevée, réduisant directement la diffusivité du CO₂. La relation entre E/C et résistance à la carbonatation est approximativement exponentielle : l’augmentation du E/C de 0,40 à 0,60 peut multiplier le coefficient de carbonatation par un facteur de 3 à 6.

Le type de ciment affecte significativement la résistance à la carbonatation. Les bétons de ciment CEM I (Portland) ont la teneur en portlandite la plus élevée et donc la plus grande capacité tampon alcaline. Les ciments composés avec cendres volantes (CEM II/B-V, CEM IV) ou laitier (CEM III) ont moins de portlandite en raison des réactions pouzzolaniques, ce qui les rend théoriquement plus sensibles à la réduction du pH. Cependant, l’affinement de la structure poreuse par les MCS peut partiellement compenser cela en réduisant la diffusivité du CO₂. L’effet net dépend du taux de substitution, des conditions de cure et de l’environnement d’exposition. Aux taux de substitution typiques (20-35 % de cendres volantes, 40-60 % de laitier), les bétons aux MCS correctement curés présentent souvent une résistance à la carbonatation comparable, voire supérieure, à celle du béton de ciment Portland pur.

Profondeur d’Enrobage du Béton

La profondeur d’enrobage du béton sur les armatures est le principal paramètre de conception structurelle qui détermine le temps d’initiation de la corrosion par carbonatation. L’enrobage doit dépasser la profondeur de carbonatation prévue à la durée de vie de service de calcul, plus une marge de sécurité appropriée. Les normes actuelles spécifient des profondeurs d’enrobage minimales basées sur les classes d’exposition environnementale :

• EN 1992-1-1 (Eurocode 2) : XC1 (intérieur, sec) — 25 mm ; XC2 (humide, rarement sec) — 35 mm ; XC3 (humidité modérée, urbain) — 40 mm ; XC4 (mouillé-sec cyclique) — 45-55 mm
• ACI 318-19 : Exposition intérieure — 38 mm ; Exposition extérieure (intempéries) — 50 mm ; Béton coulé contre la terre — 75 mm
• FAA AC 150/5320-6G (chaussées aéroportuaires) : Enrobage du béton sur les armatures supérieures — 75-100 mm minimum

Le temps nécessaire au front de carbonatation pour atteindre l’armature (temps d’initiation, t_init) peut être estimé en résolvant la loi en racine carrée pour t :

t_init = (profondeur d’enrobage / k)²

Par exemple, avec une profondeur d’enrobage de 40 mm et une qualité de béton modérée (k = 6 mm/√an), le temps d’initiation est d’environ 44 ans. L’augmentation de l’enrobage à 55 mm prolonge cette durée à plus de 84 ans.

Fissures et Défauts de Construction

Les fissures, les nids d’abeille et les joints de construction fournissent des voies préférentielles pour la pénétration du CO₂, accélérant considérablement la carbonatation locale. Une fissure peut permettre à la carbonatation de pénétrer jusqu’à la profondeur de la fissure presque instantanément par rapport à la diffusion dans la masse. Le WJE Primer sur la carbonatation du béton démontre explicitement cet effet, notant que la profondeur de carbonatation est systématiquement plus élevée le long des faces de fissures par rapport au béton sain adjacent.

La présence d’une fissure à la surface du béton réduit effectivement la profondeur d’enrobage à zéro à cet endroit, ce qui signifie que le front de carbonatation peut atteindre l’armature en quelques mois ou années plutôt qu’en décennies. C’est pourquoi le contrôle de la fissuration est essentiel pour la durabilité : les fissures plus larges que 0,2-0,3 mm sont généralement considérées comme compromettant la résistance à la carbonatation et nécessitent un colmatage ou une réparation.

Mesure de la Profondeur de Carbonatation : Le Test à la Phénolphtaléine

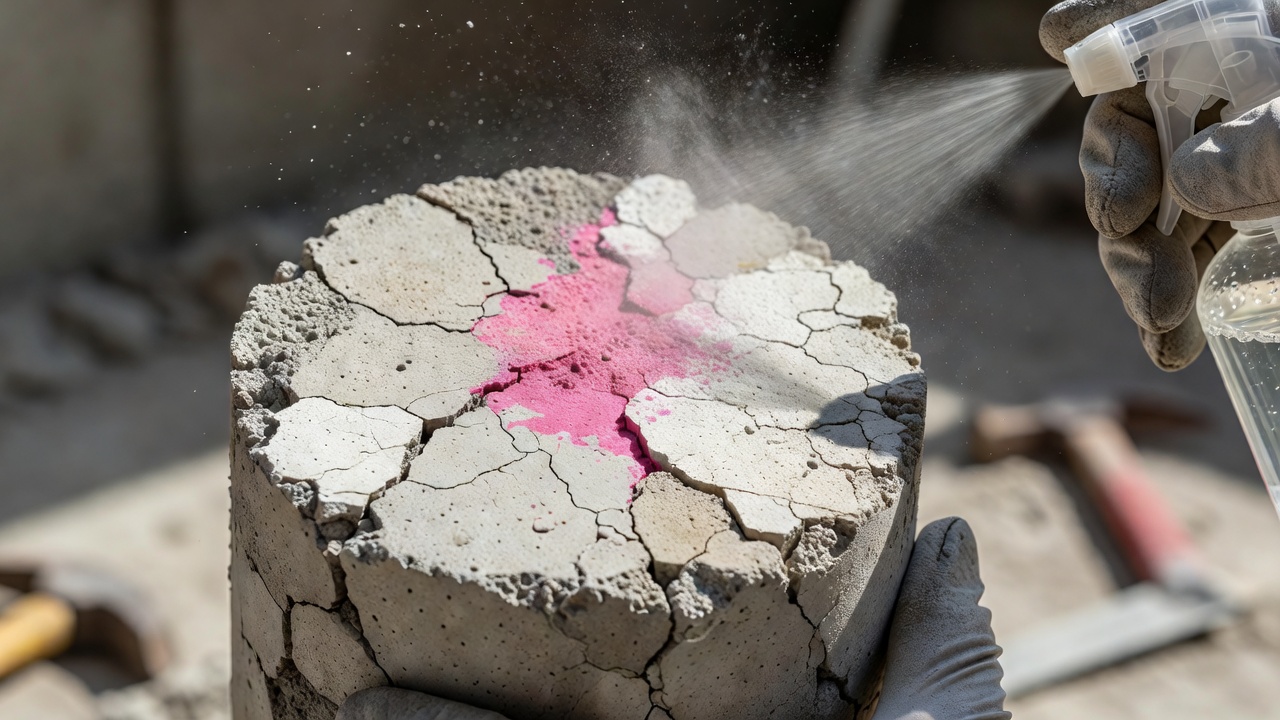

Le test de pulvérisation à la phénolphtaléine est la méthode standard pour déterminer la profondeur de carbonatation dans les structures en béton, spécifiée par la RILEM CPC-18R1, l’EN 14630:2006 et de nombreuses normes nationales. La méthode est classée comme semi-destructive, nécessitant une surface de béton fraîchement exposée sur une carotte, un trou foré ou un élément intentionnellement fracturé.

Procédure

1. Extraction de l’échantillon : Une carotte de béton (typiquement 50-100 mm de diamètre) est extraite de la structure, ou une surface de fracture fraîche est créée. La surface à tester doit être approximativement perpendiculaire à la surface exposée de la structure.

2. Préparation de la surface : La surface d’essai doit être fraîchement exposée — dans les 15 minutes suivant la coupe ou l’extraction — pour minimiser la carbonatation supplémentaire par l’air ambiant pendant l’essai. La surface doit être nettoyée de la poussière et des particules libres et séchée à l’air comprimé ou au sèche-cheveux pour éliminer toute eau de ressuage qui pourrait provoquer une migration des taches.

3. Application de l’indicateur : Une solution de phénolphtaléine à 1 % (0,8-1,0 g de poudre de phénolphtaléine dissoute dans 70 mL d’éthanol et 30 mL d’eau déionisée) est pulvérisée ou appliquée sur la surface d’essai. De multiples pulvérisations légères sont recommandées plutôt qu’une seule application abondante.

4. Développement de la couleur : Le changement de couleur se produit en quelques secondes. La couleur complète se développe en 1-2 minutes. Dans les zones où le pH dépasse environ 9,5, la solution devient rose vif/magenta (fuchsia), indiquant un béton non carbonaté. Les zones carbonatées avec un pH inférieur à 9,5 restent incolores.

5. Mesure : La distance perpendiculaire de la surface exposée à la limite du changement de couleur est mesurée en plusieurs points (typiquement 5-20 mesures par face de carotte) à l’aide d’une règle ou d’un pied à coulisse numérique. La profondeur de carbonatation moyenne et la profondeur de carbonatation maximale sont rapportées.

Indicateurs Alternatifs

En raison des préoccupations réglementaires concernant la phénolphtaléine — classée par l’Agence européenne des produits chimiques (ECHA) dans le cadre de REACH comme substance extrêmement préoccupante (SVHC) en raison de sa cancérogénicité — des indicateurs de pH alternatifs sont de plus en plus utilisés :

La recommandation RILEM CPC-18R1 reconnaît que la thymolphtaléine détecte les changements de pH plus proches du seuil réel de risque de corrosion (pH 9,3-10,5) et constitue une alternative plus sûre. Cependant, les résultats de différents types d’indicateurs ne sont pas directement comparables en raison des plages de transition de pH différentes. Quel que soit l’indicateur utilisé, l’examen pétrographique sur lame mince (selon l’ASTM C856) est considéré comme la méthode la plus définitive pour évaluer la carbonatation lorsque des résultats ambigus sont obtenus, car la pâte de ciment Portland carbonatée présente une biréfringence dorée caractéristique au microscope en lumière polarisée croisée.

Relation Entre la Carbonatation et la Corrosion des Armatures

Le lien entre la carbonatation et la corrosion des armatures suit le modèle de corrosion de Tuutti bien établi, qui divise la durée de vie d’une structure en béton armé en deux phases distinctes : la phase d’initiation et la phase de propagation.

Phase d’Initiation

Pendant la phase d’initiation, le CO₂ diffuse à travers l’enrobage de béton vers l’armature. Le front de carbonatation progresse progressivement, consommant la réserve alcaline de la pâte de ciment. Tout au long de cette phase, le béton reste visuellement sain, et il n’y a aucun dommage structurel. Le film passif sur l’armature reste intact tant que le front de carbonatation n’a pas atteint la profondeur de l’acier.

La phase d’initiation prend fin lorsque le front de carbonatation atteint la barre d’armature. À ce stade, le pH dans le voisinage immédiat de l’acier descend en dessous d’environ 9,5, et le film passif γ-Fe₂O₃ devient thermodynamiquement instable. La durée de la phase d’initiation est déterminée par :

t_init = (profondeur d’enrobage / k)²

Phase de Propagation

Une fois le film passif détruit, la propagation de la corrosion commence. La corrosion de l’acier dans le béton carbonaté est un processus électrochimique nécessitant :

• Réaction anodique : Fe → Fe²⁺ + 2e⁻ (dissolution du fer à la surface de l’acier)
• Réaction cathodique : O₂ + 2H₂O + 4e⁻ → 4OH⁻ (réduction de l’oxygène à la surface de l’acier)

Le taux de corrosion dans le béton carbonaté est contrôlé par la résistivité électrique du béton et la disponibilité de l’oxygène à la surface de l’acier. Le béton carbonaté a généralement une résistivité plus élevée que le béton non carbonaté en raison du remplissage des pores par le carbonate de calcium, ce qui peut ralentir le taux de corrosion une fois initiée. Cependant, les produits de corrosion — principalement Fe(OH)₃ (hydroxyde ferrique) , Fe₂O₃ (hématite) et Fe₃O₄ (magnétite) — occupent un volume 2 à 6 fois plus grand que l’acier d’origine. Cette expansion volumétrique génère des contraintes de traction dans le béton environnant, conduisant à :

1. La fissuration de l’enrobage de béton le long de l’armature
2. La délamination de l’enrobage de béton (fissuration horizontale le long du plan d’armature)
3. L’écaillage — détachement de fragments d’enrobage de béton
4. La perte de section d’acier — réduction de la capacité portante des armatures

Contrairement à la corrosion induite par les chlorures, qui produit des piqûres localisées et est difficile à détecter visuellement à un stade précoce, la corrosion induite par carbonatation tend à produire une corrosion relativement uniforme sur toute la surface d’acier affectée. Cette attaque uniforme est plus facile à prédire et à modéliser, mais peut encore conduire à une défaillance structurelle catastrophique si elle n’est pas gérée.

L’effondrement du pont Morandi à Gênes, en Italie (2018), a été cité comme un cas où la corrosion induite par carbonatation a joué un rôle contributif. L’enquête sur l’effondrement a révélé une carbonatation extensive des gaines de post-tension du béton, qui avait compromis l’environnement alcalin protecteur autour de l’acier de précontrainte, initiant une corrosion qui a réduit la section d’acier sur plusieurs décennies.

Carbonatation dans les Ponts et Bâtiments en Béton

Les ponts et les bâtiments représentent le plus grand parc d’infrastructures en béton armé dans le monde, et tous deux sont sensibles à la détérioration induite par carbonatation. Les risques spécifiques et les approches d’inspection diffèrent entre ces types de structures.

Structures de Ponts

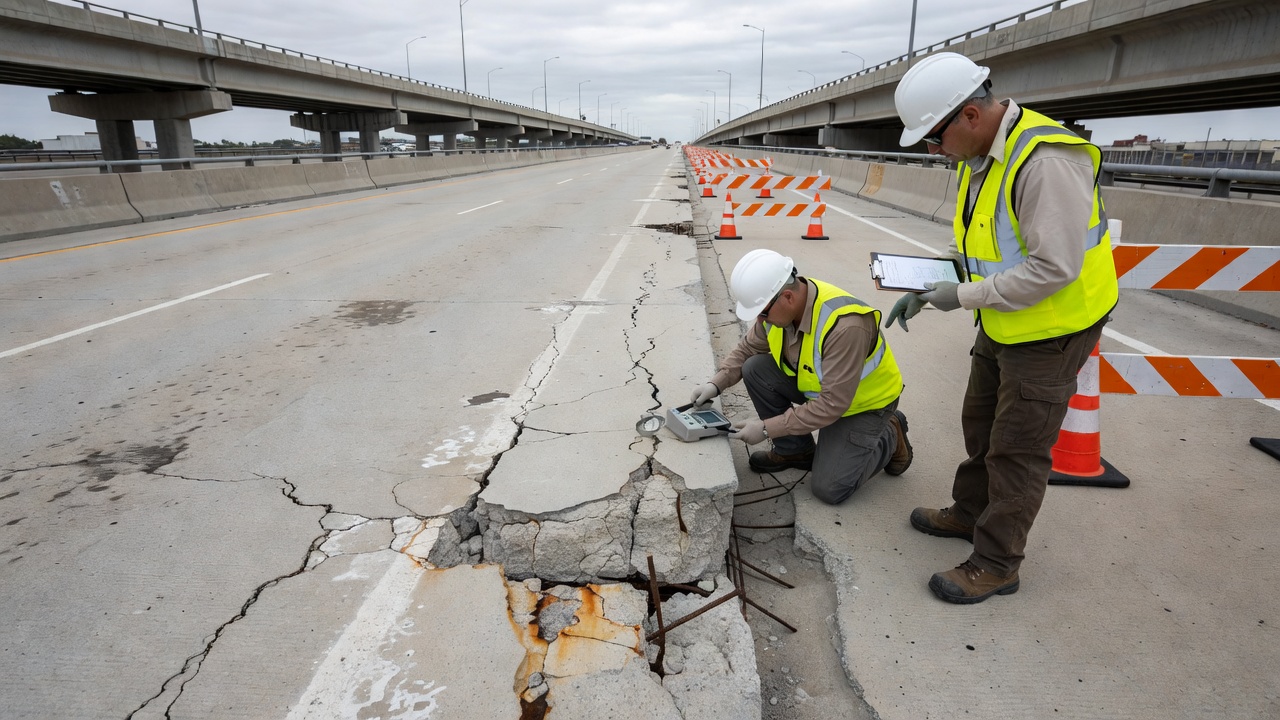

Les ponts routiers sont particulièrement vulnérables à la carbonatation pour plusieurs raisons. Les tabliers de ponts sont exposés aux gaz d’échappement des véhicules contenant des niveaux élevés de CO₂, aux cycles de mouillage et de séchage par la pluie et les sels de déverglaçage, et aux charges mécaniques qui peuvent provoquer des fissures — tous des facteurs qui accélèrent la carbonatation. Les infrastructures de ponts (piles, culées, colonnes) dans les zones urbaines sont confrontées à une exposition similaire au CO₂, avec des zones d’éclaboussure subissant une détérioration accélérée.

Le projet BRIME financé par l’UE (Bridge Management in Europe, ~2001) a rapporté que les ponts routiers en France, au Royaume-Uni et en Allemagne présentaient des déficiences à des taux de 39 %, 30 % et 37 % respectivement, la cause principale étant la corrosion des armatures largement due à la carbonatation. Ces chiffres soulignent l’ampleur du problème dans les infrastructures européennes.

Les protocoles d’inspection pour la carbonatation des ponts impliquent généralement :

• L’extraction de carottes à des emplacements représentatifs (appuis, mi-travée, joints)
• Le test à la phénolphtaléine sur les faces des carottes et les trous forés
• La mesure de la profondeur d’enrobage à l’aide de couvremètres
• La cartographie du potentiel de demi-cellule pour identifier les zones de corrosion active
• Des mesures de résistivité électrique pour évaluer le potentiel de taux de corrosion
• L’examen pétrographique de carottes sélectionnées pour l’évaluation microscopique de la carbonatation

Structures de Bâtiments

Les parkings comptent parmi les structures de bâtiments les plus sujettes à la carbonatation en raison de :

• Des concentrations élevées de CO₂ provenant des gaz d’échappement des véhicules (jusqu’à 2000-3000 ppm)
• Des cycles fréquents de mouillage-séchage par l’eau et les sels de déverglaçage apportés par les véhicules
• Des éléments structurels généralement élancés (dalles, poutres) avec une profondeur d’enrobage limitée

Les bâtiments résidentiels et commerciaux construits avant les années 1970 ont souvent des profondeurs d’enrobage insuffisantes et des rapports eau-ciment plus élevés par rapport aux normes modernes. Ces structures plus anciennes atteignent maintenant un âge (50-70 ans) où la corrosion induite par carbonatation devient apparente. L’effondrement du condominium Surfside à Miami en 2021, bien qu’attribué principalement à la corrosion induite par les chlorures de l’environnement côtier, a mis en lumière les conséquences de la corrosion non détectée des armatures dans les bâtiments en béton vieillissants.

L’évaluation de l’état des bâtiments pour la carbonatation suit généralement une approche à plusieurs niveaux :

1. Inspection visuelle — cartographie des zones de fissuration, de taches de rouille et d’écaillage
2. Dépistage de la profondeur de carbonatation — test à la phénolphtaléine à des emplacements représentatifs
3. Investigation détaillée — extraction de carottes, pétrographie, analyse des chlorures et mesure du taux de corrosion aux emplacements critiques identifiés lors du dépistage

Carbonatation dans les Chaussées en Béton Aéroportuaires

Les chaussées en béton aéroportuaires — y compris les pistes, voies de circulation et aires de trafic — présentent un cas unique pour la carbonatation car il s’agit typiquement de dalles de chaussée non armées ou légèrement armées avec une construction en béton jointoyé. La préoccupation principale concerne la carbonatation des barres de goujon (dispositifs de transfert de charge aux joints), des barres de liaison et du treillis soudé d’armature.

Facteurs Spécifiques aux Aéroports

Plusieurs facteurs propres aux chaussées aéroportuaires influencent le risque de carbonatation :

Exposition de surface : Les surfaces de chaussée sont directement exposées à l’atmosphère et soumises à une pénétration continue de CO₂. Le rapport surface/volume élevé des dalles de chaussée signifie que la carbonatation depuis la surface supérieure progresse vers le bas en direction des éventuelles armatures.

Voies de pénétration par les joints et fissures : Les joints de retrait transversaux et longitudinaux, ainsi que les fissures aléatoires, fournissent des voies préférentielles de pénétration du CO₂. Les barres de goujon placées dans les joints pour le transfert de charge sont particulièrement à risque, car le front de carbonatation peut atteindre ces barres par l’ouverture du joint en un temps beaucoup plus court qu’à travers un enrobage de béton intact.

Émissions d’aéronefs : Les zones de piste où les aéronefs stationnent (voies de circulation près des terminaux, aires d’attente) peuvent connaître des concentrations locales élevées de CO₂ provenant des gaz d’échappement des réacteurs, accélérant potentiellement la carbonatation dans ces zones.

Exigences de durabilité : La circulaire consultative FAA AC 150/5320-6G (Conception et évaluation des chaussées aéroportuaires) et l’Annexe 14 de l’OACI spécifient des exigences de qualité du béton qui contrôlent intrinsèquement le risque de carbonatation. La spécification P-501 de la FAA pour les chaussées en béton de ciment Portland exige :

• Résistance à la compression minimale : 28-34 MPa (4000-5000 psi) à 28 jours
• Rapport eau-ciment maximal : 0,45-0,49 selon l’exposition
• Teneur minimale en ciment : 335-390 kg/m³ (564-660 lb/yd³)
• Teneur en air : 4,5-7,5 % pour la résistance au gel-dégel
• Enrobage du béton sur les armatures : 75-100 mm minimum

Ces exigences produisent un béton à faible perméabilité et à haute résistance à la carbonatation. Cependant, la variabilité de la construction, une cure inappropriée et l’usure de surface à long terme peuvent réduire la profondeur d’enrobage effective et accélérer la carbonatation.

Considérations d’Inspection

Pour l’évaluation des chaussées aéroportuaires, les essais de profondeur de carbonatation sont généralement effectués sur des carottes extraites aux joints (pour évaluer l’environnement des barres de goujon) et à des emplacements au milieu des panneaux (pour évaluer la qualité du béton en masse). La fréquence des essais dépend de l’âge de la chaussée, de sa note d’état et de la réhabilitation prévue. Les chaussées aéroportuaires de haute qualité construites selon les normes modernes ne présentent généralement pas de carbonatation atteignant les armatures pendant la durée de vie de calcul (20-40 ans), mais les chaussées plus anciennes et celles présentant des défauts de construction méritent une investigation.

Stratégies de Prévention et d’Atténuation

La prévention de la détérioration induite par carbonatation nécessite une approche multicouche abordant la conception, les matériaux, la construction et l’entretien tout au long de la durée de vie de la structure.

Conception pour la Résistance à la Carbonatation

Un enrobage de béton adéquat sur les armatures est le paramètre de conception le plus important pour la protection contre la carbonatation. L’approche de l’Eurocode 2 utilise des classes d’exposition pour définir les profondeurs d’enrobage minimales :

Pour les structures critiques, une approche de conception basée sur la performance utilisant la modélisation de la durée de vie (par exemple, les modèles DuraCrete, fibi Bulletin 34) peut être employée pour vérifier que la profondeur d’enrobage dépasse statistiquement la profondeur de carbonatation prédite à la fin de la durée de vie de calcul avec une probabilité de défaillance acceptable.

Sélection des Matériaux

Un faible rapport eau-ciment (E/C < 0,45) est essentiel pour produire un béton dense et peu perméable. L’utilisation de superplastifiants permet d’obtenir un faible E/C sans compromettre l’ouvrabilité. Les matériaux cimentaires supplémentaires peuvent améliorer l’affinement de la structure poreuse, mais leur effet sur la résistance à la carbonatation dépend du type de MCS, du taux de substitution et des conditions de cure :

• Fumée de silice (5-10 %) : affine la structure poreuse et améliore la résistance à la carbonatation
• Cendres volantes (15-25 %) : bénéfiques lorsqu’elles sont correctement curées ; peuvent augmenter la carbonatation à >30 % de substitution
• LHF (40-60 %) : résistance à la carbonatation généralement similaire ou légèrement réduite par rapport au ciment Portland pur

Les armatures résistantes à la corrosion constituent une défense secondaire si la carbonatation atteint l’acier :

• Barres d’armature revêtues d’époxy : barrière physique ; vulnérables aux dommages du revêtement
• Barres d’armature en acier inoxydable : résistance à la corrosion inhérente même dans le béton carbonaté ; coût plus élevé
• Barres d’armature galvanisées : le revêtement de zinc offre une protection sacrificielle ; efficaces dans les environnements modérés
• Barres d’armature en polymère renforcé de fibres (PRF) : non corrodables ; utilisées dans les environnements agressifs

Revêtements Protecteurs et Scellants

Les revêtements appliqués en surface peuvent réduire significativement la pénétration du CO₂. L’efficacité est quantifiée par le facteur de résistance à la diffusion du CO₂ (μ_CO₂) ou l’épaisseur équivalente de couche d’air (valeur sd, définie comme sd = μ × d, où d est l’épaisseur du revêtement) :

Un revêtement avec sd > 50 m est considéré comme très efficace pour la protection contre la carbonatation. Le revêtement doit être appliqué sur un substrat sain et propre et entretenu par réapplication périodique.

Qualité de Construction

Une cure appropriée est essentielle pour développer la microstructure du béton prévue. Une cure inadéquate conduit à une porosité de surface plus élevée et à une résistance à la carbonatation réduite. Les durées minimales de cure selon l’EN 13670 sont :

• CEM I (ciment Portland) : 4-7 jours
• CEM II (ciments composés) : 7-14 jours
• Conditions de basse température : Période de cure prolongée

Le contrôle qualité pendant la construction doit vérifier :

• La profondeur d’enrobage atteinte (relevé de 100 % des zones critiques à l’aide de couvremètres)
• La résistance du béton (essais de compression à 7 et 28 jours)
• La perméabilité du béton (par exemple, par essai de perméabilité à l’air selon la CEN/TS 12390-10)

Entretien et Surveillance

Une inspection régulière à des intervalles de 5-10 ans pour une exposition modérée, ou de 2-5 ans pour une exposition sévère, doit inclure :

• L’inspection visuelle pour la fissuration, les taches de rouille et l’écaillage
• Les essais de profondeur de carbonatation (phénolphtaléine) sur les surfaces exposées ou les carottes
• La vérification de la profondeur d’enrobage
• La cartographie du potentiel de demi-cellule là où une corrosion active est suspectée

Lorsque la profondeur de carbonatation mesurée approche 70 % de la profondeur d’enrobage, la planification d’une intervention doit commencer. L’application préventive de revêtements de surface à ce stade peut prolonger la durée de vie résiduelle en ralentissant la pénétration du CO₂.

Conclusion

La carbonatation du béton est un processus chimique naturel entraîné par la thermodynamique fondamentale des produits d’hydratation du ciment en contact avec le CO₂ atmosphérique. Bien que la carbonatation elle-même ne dégrade pas la matrice du béton — et qu’elle puisse en fait augmenter les propriétés mécaniques du béton non armé par le remplissage des pores et le gain de résistance — son effet sur le film passif protecteur des armatures en acier représente le risque de durabilité le plus significatif pour les structures en béton armé dans le monde.

La neutralisation progressive de la réserve alcaline du béton, quantifiée par la mesure de la profondeur de carbonatation à l’aide de solutions indicatrices de pH, constitue la mesure diagnostique essentielle pour évaluer la durée de vie résiduelle des infrastructures en béton. La relation en racine carrée du temps régissant la propagation du front de carbonatation fournit aux ingénieurs un outil prédictif puissant pour planifier les inspections et les interventions, à condition que le coefficient de carbonatation soit déterminé avec précision à partir d’essais représentatifs.

Les normes internationales actuelles — notamment la RILEM CPC-18R1, l’EN 14630 et les directives de la FAA et de l’OACI pour les chaussées aéroportuaires — fournissent des cadres robustes pour l’évaluation et la gestion de la carbonatation. La stratégie de protection fondamentale reste la fourniture d’un enrobage de béton adéquat et de haute qualité sur les armatures, soutenu par un béton dense à faible perméabilité obtenu par de faibles rapports eau-ciment, une sélection appropriée des MCS et une cure approfondie.

Alors que les concentrations atmosphériques de CO₂ continuent d’augmenter à l’échelle mondiale — passant des niveaux préindustriels d’environ 280 ppm aux niveaux actuels dépassant 420 ppm — le taux de détérioration des infrastructures en béton induite par carbonatation s’accélérera. Les projections climatiques indiquent des augmentations supplémentaires à 500-700 ppm d’ici 2100 selon les trajectoires d’émissions actuelles. Une gestion proactive de la carbonatation par la conception, la sélection des matériaux, les systèmes de protection et la surveillance régulière est essentielle pour assurer la durabilité et la sécurité à long terme des structures en béton dans l’environnement bâti.
