La protection cathodique (PC) est une technique électrochimique de lutte contre la corrosion qui contrôle la corrosion des aciers d’armature dans les structures en béton en faisant de l’acier la cathode d’une cellule électrochimique. Utilisée sur les ponts, les structures marines et les chaussées aéroportuaires, les systèmes de PC fonctionnent via des anodes galvaniques sacrificielles ou par courant imposé, avec une surveillance conformément aux normes NACE SP0290 et ISO EN 12696.
{{
La protection cathodique (PC) est une technique électrochimique de contrôle de la corrosion qui stoppe la corrosion des aciers d’armature dans le béton en manipulant le potentiel électrochimique de l’acier. Le principe fondamental découle de la thermodynamique de la corrosion : lorsque l’acier est polarisé à un potentiel suffisamment négatif, la réaction d’oxydation (Fe → Fe²⁺ + 2e⁻) qui entraîne la corrosion devient thermodynamiquement défavorable, et l’acier devient la cathode d’une cellule électrochimique plutôt que l’anode.

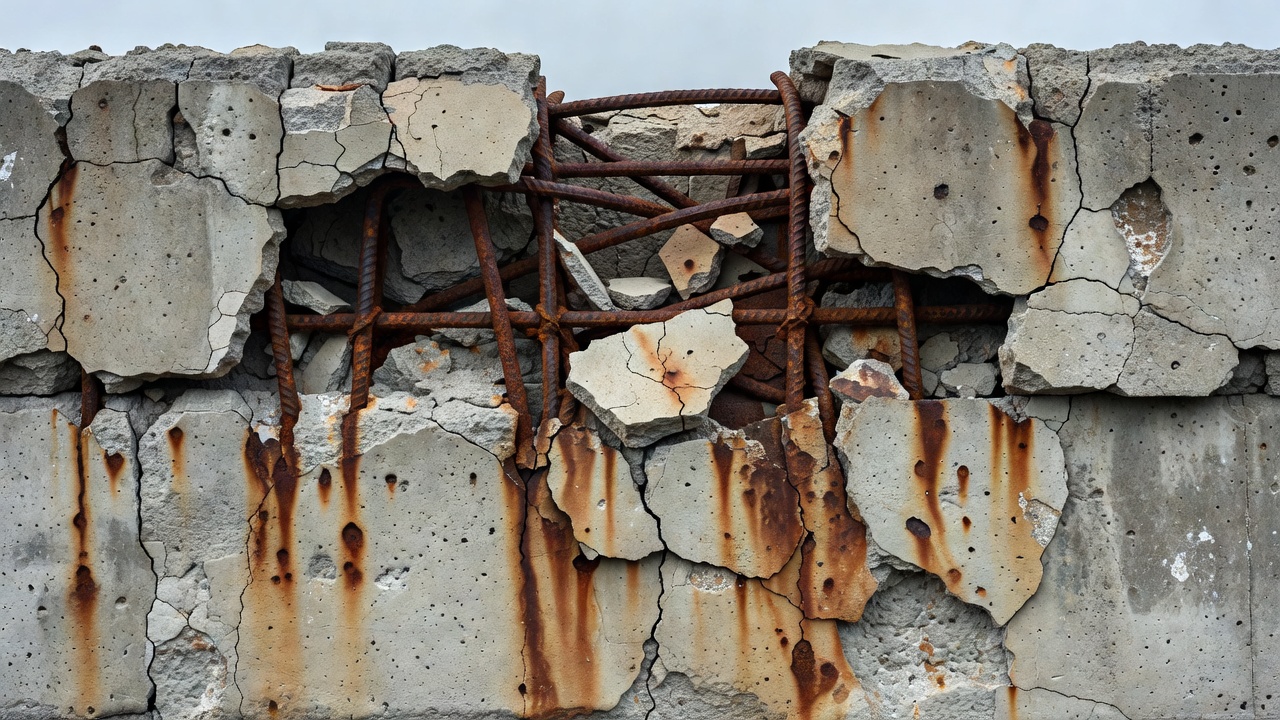

La corrosion de l’acier dans le béton est un processus électrochimique qui nécessite quatre éléments : une anode (où l’acier se dissout), une cathode (où les réactions de réduction se produisent), un électrolyte (l’eau interstitielle du béton contenant des ions dissous) et une connexion métallique entre les sites anodiques et cathodiques. Dans le béton contaminé par les chlorures, les différences de concentration en ions chlorure le long de l’armature créent des différences de potentiel, établissant des sites anodiques et cathodiques. La réaction anodique libère des ions ferreux (Fe²⁺) qui réagissent avec les ions hydroxyle (OH⁻) et l’oxygène pour former des oxydes de fer (rouille). Les oxydes de fer occupent 3 à 7 fois le volume de l’acier d’origine, générant des contraintes de traction qui fissurent et font éclater l’enrobage de béton.
Le diagramme de Pourbaix (diagramme potentiel-pH) du fer dans l’eau fournit la base théorique de la PC. Dans l’environnement alcalin du béton (pH 12,5–13,5), l’acier est naturellement passivé par un film mince (2–10 nm) d’oxyde de fer gamma (γ-Fe₂O₃). Ce film passif empêche la corrosion à des vitesses inférieures à 0,1 μm/an. Les ions chlorure dégradent localement ce film passif, créant une situation où le potentiel de l’acier tombe dans la zone de corrosion par piqûres. La PC polarise l’acier de la zone de piqûration/active vers la zone passive (pour la PC du béton) ou la zone d’immunité (pour l’acier dans le sol ou l’eau). Contrairement à la PC des canalisations enterrées, la PC du béton cible la région de passivité, et non l’immunité complète. La polarisation cathodique complète jusqu’à l’immunité nécessite des densités de courant beaucoup plus élevées qui peuvent provoquer une fragilisation par hydrogène des aciers à haute résistance et une dégradation de la matrice du béton elle-même.
Le circuit électrochimique fonctionne comme suit : le courant continu circule d’une anode externe à travers le béton (qui sert d’électrolyte) jusqu’à la surface des armatures en acier, puis retourne à travers les armatures métalliques jusqu’à la source de courant continu. Ce courant supprime la réaction de dissolution anodique à la surface de l’acier. Le courant cathodique appliqué provoque la réduction de l’oxygène (O₂ + 2H₂O + 4e⁻ → 4OH⁻) à la surface de l’acier, ce qui augmente le pH local, stabilisant davantage le film passif. La densité de courant requise pour la protection varie généralement de 2 à 20 mA par mètre carré de surface d’acier (mA/m²) pour les systèmes PCCI sur les structures existantes contaminées par les chlorures, comme spécifié dans l’ISO EN 12696:2022.
Le principe de polarisation régit l’efficacité de la PC. La polarisation désigne le décalage du potentiel électrochimique de l’acier par rapport à son potentiel natif (de corrosion libre). Lorsque le courant de PC est appliqué, le potentiel de l’acier se déplace négativement (polarisation cathodique). L’ampleur de ce décalage dépend de la densité de courant appliquée, de la surface d’acier, de la résistivité du béton, de la température, de la disponibilité en oxygène et de l’état du film passif. Un décalage de polarisation minimum de 100 mV est requis par les normes internationales (NACE SP0290, ISO EN 12696) pour réduire la vitesse de corrosion d’environ un ordre de grandeur — passant d’une vitesse de corrosion active de 5–50 μm/an à une vitesse négligeable inférieure à 1 μm/an.
L’équation de Nernst relie le potentiel d’électrode à la concentration ionique, tandis que l’équation de Butler-Volmer décrit la relation entre la densité de courant et la surtension (polarisation) à l’interface acier-béton. Ces relations électrochimiques fondamentales expliquent pourquoi la relation entre le courant appliqué et la polarisation résultante est non linéaire : à de faibles niveaux de polarisation, une petite augmentation du courant peut produire un grand décalage de potentiel, tandis qu’à des niveaux de polarisation élevés, des courants beaucoup plus importants sont nécessaires pour un décalage supplémentaire. C’est pourquoi le critère des 100 mV représente un équilibre pratique entre l’efficacité de la protection et le risque de surprotection.
{{
La protection cathodique galvanique (sacrificielle) repose sur le principe de la corrosion des métaux dissemblables. Un métal ayant un potentiel électrochimique plus négatif (l’anode) est connecté électriquement aux armatures en acier. En raison de la différence de potentiel entre les deux métaux dans l’électrolyte du béton, une cellule galvanique s’établit : les électrons circulent du métal le plus actif (anodique) vers l’acier moins actif (cathodique), supprimant la corrosion de l’acier tandis que l’anode sacrificielle se corrode préférentiellement.
Pour les applications en béton armé, le zinc est devenu le matériau d’anode sacrificielle le plus courant. La prédominance du zinc découle de plusieurs propriétés clés. Premièrement, le zinc a une efficacité de corrosion élevée — un pourcentage élevé des électrons libérés lors de la corrosion du zinc est disponible sous forme de courant de protection pour l’acier. Deuxièmement, les sous-produits de corrosion du zinc ont un faible rapport d’expansion volumique par rapport aux produits de corrosion de l’acier, réduisant le risque de fissuration du béton environnant lorsque les anodes sont encastrées. Troisièmement, le potentiel natif (en circuit ouvert) du zinc dans le béton alcalin (environ -900 mV à -1050 mV par rapport à l’électrode de référence argent/chlorure d’argent) n’est pas suffisamment négatif pour générer des atomes d’hydrogène à la surface de l’acier, ce qui le rend sûr pour une utilisation avec le béton précontraint et post-contraint où la fragilisation par hydrogène est une préoccupation critique.
Cependant, les anodes en zinc présentent une limitation bien connue : dans le béton de ciment Portland normal (pH 12,5–13,0), le zinc forme un film d’oxyde passif qui peut réduire sa vitesse de corrosion à presque zéro. Cette passivation est causée par la formation d’hydroxyzincate de calcium [Ca(Zn(OH)₃)₂·2H₂O] ou d’oxyde de zinc (ZnO) à la surface de l’anode. Pour surmonter cette limitation, deux méthodes d’activation ont été développées.
Les anodes en zinc activées par alcali sont fabriquées avec une matrice de mortier préfabriqué saturée d’hydroxyde de lithium (LiOH), élevant l’environnement local de l’anode à un pH de 14–14,5. À ce pH plus élevé, les sous-produits de corrosion du zinc restent solubles et ne forment pas de film passif solide à la surface de l’anode, maintenant une activité de corrosion soutenue. Ces anodes sont généralement utilisées comme éléments encastrés discrets dans les réparations locales de béton, attachées directement aux armatures exposées, avec un courant de sortie typique de 10–50 mA par anode pour une période de 10 à 15 ans.
Les anodes en zinc activées par halogénures utilisent des sels contenant des ions chlorure (Cl⁻), bromure (Br⁻) ou fluorure (F⁻) en contact direct avec la surface du zinc. Les halogénures empêchent la formation de films d’oxyde stables, produisant des sous-produits de corrosion solubles (tels que des chlorures de zinc) qui peuvent diffuser loin de l’anode. Le zinc activé par halogénure est couramment appliqué sous forme de métallisation au zinc par projection à l’arc (appliqué à une épaisseur de 150–250 μm) ou comme anodes en zinc massif en milieu marin. L’activateur halogénure doit être maintenu à au moins 50 mm (2 pouces) de toute armature en acier pour éviter la corrosion induite par les chlorures de l’armature elle-même.
Les anodes en alliage d’aluminium (généralement des alliages Al-Zn-In ou Al-Zn-Sn) offrent une tension d’entraînement plus élevée que le zinc et sont fréquemment utilisées en milieu marin. Les anodes en aluminium ont une capacité électrochimique plus élevée (environ 2500–2700 ampères-heures par kilogramme contre 780–820 Ah/kg pour le zinc), ce qui signifie qu’elles fournissent plus de protection par unité de masse. Cependant, l’aluminium est sensible à la passivation dans l’environnement alcalin du béton à moins d’être correctement activé, et des précautions doivent être prises pour éviter la formation d’une couche d’oxyde d’aluminium imperméable.
Les anodes en magnésium fournissent la tension d’entraînement la plus élevée des matériaux sacrificiels courants (environ -1500 mV à -1700 mV par rapport à Cu/CuSO₄) mais sont généralement déconseillées pour le béton armé. Le potentiel négatif élevé peut générer de l’hydrogène à la surface de l’acier, posant un risque de fragilisation par hydrogène pour l’acier à haute résistance, en particulier les torons de précontrainte. Le magnésium présente également une faible efficacité de courant et une auto-corrosion rapide, ce qui entraîne une courte durée de vie.
Formes de conception et d’application des anodes galvaniques pour le béton comprennent : les anodes encastrées discrètes (unités cylindriques ou rectangulaires de 50–150 mm de diamètre, installées dans des trous forés à un espacement de 300–600 mm pour les réparations locales) ; les systèmes d’anodes distribuées tels que le treillis de zinc expansé (épaisseur de fil de 0,5–1,5 mm, ouverture de maille de 20–50 mm) installé dans les revêtements en béton projeté ; les revêtements de zinc projetés thermiquement (projection à l’arc ou à la flamme, épaisseur de 150–500 μm) appliqués directement sur les surfaces en béton ; et les anodes coulées en masse (masses de 5–50 kg) pour la protection des pieux marins. Le courant de sortie d’une anode galvanique dépend de la différence de potentiel anode-cathode, de la résistance du circuit (y compris la résistivité du béton) et de la surface d’anode exposée.
La protection cathodique par courant imposé (PCCI) est la technologie de PC la plus largement appliquée pour les structures en béton armé exposées à l’atmosphère, y compris les tabliers de ponts, les infrastructures, les parkings, les structures marines et les chaussées aéroportuaires. Contrairement aux systèmes galvaniques, les systèmes PCCI utilisent une source de courant continu (CC) externe — généralement un redresseur CA/CC — pour faire circuler le courant de protection à travers des anodes inertes à longue durée de vie. Cela permet un contrôle précis du courant de sortie, indépendamment de la différence de potentiel naturelle entre les matériaux.
Le redresseur convertit le courant alternatif (CA) du réseau électrique (généralement 110–240 V, monophasé ou triphasé) en courant continu basse tension (généralement 6–48 V, jusqu’à 100 A de sortie pour les grandes installations). Les redresseurs modernes intègrent une régulation à courant constant ou tension constante pilotée par microprocesseur, un affichage numérique des paramètres de sortie, une surveillance et un contrôle à distance via communication cellulaire ou satellite, et des capacités d’enregistrement de données pour la documentation de conformité. La borne négative du redresseur est connectée aux armatures en acier (cathode), tandis que la borne positive alimente le réseau d’anodes. L’ondulation CA (composante CA résiduelle dans la sortie CC) doit être limitée — l’ISO EN 12696 spécifie que l’ondulation CA ne doit pas dépasser 5 % de la tension de sortie CC pour éviter les interférences avec les mesures de potentiel et l’accélération de la consommation des anodes.
Les matériaux d’anode pour la PCCI dans le béton doivent être électrochimiquement stables, résistants à l’environnement acide généré à la surface de l’anode pendant le fonctionnement (où se produisent des dégagements d’oxygène et de chlore), et capables de maintenir une sortie de courant pendant des décennies. Les principaux matériaux d’anode utilisés sont :
Le titane revêtu d’oxyde métallique mixte (MMO) est la technologie d’anode dominante pour les installations PCCI modernes. Les anodes MMO consistent en un substrat en titane (treillis, ruban ou tube) revêtu d’une fine couche (1–5 μm) d’oxydes de métaux précieux — généralement de l’oxyde d’iridium (IrO₂), de l’oxyde de ruthénium (RuO₂) et de l’oxyde de tantale (Ta₂O₅) — appliquée par décomposition thermique. Ces revêtements sont électrocatalytiques, permettant un dégagement efficace d’oxygène à la surface de l’anode avec une faible surtension. Le treillis en titane MMO (ouvertures rectangulaires typiques de 12,7 mm × 25,4 mm, diamètre de fil de 1,0–1,5 mm) est la forme la plus courante pour les tabliers de ponts et les revêtements d’infrastructures, avec une durée de vie de conception de 35 ans et plus à des densités de courant allant jusqu’à 100 mA/m de longueur de ruban.
Les anodes en céramique conductrice (sous-oxyde de titane, Ti₄O₇, également connu sous le nom d’Ebonex®) offrent une stabilité chimique élevée et peuvent fonctionner dans des environnements à faible pH. Elles sont utilisées dans des conditions agressives telles que les zones de marée marine où la génération d’acide à la surface de l’anode est sévère. La céramique conductrice est disponible sous forme de carreaux, de tubes ou de formes granulaires.
Les anodes en polymère conducteur consistent en un polymère chargé de carbone (généralement du chlorure de polyvinyle ou du polyéthylène) extrudé sur un conducteur en cuivre. Introduites dans les années 1980 pour la PC des tabliers de ponts, elles sont désormais moins courantes en raison d’une durée de vie plus courte (10–15 ans) et de taux de dégradation plus élevés dans les environnements UV et oxydants. Elles sont encore utilisées dans certaines applications de tabliers de ponts à fentes.
Le titane platinisé (substrat en titane avec un revêtement de platine de 1–5 μm) est utilisé pour des applications spécialisées telles que la protection cathodique des canalisations en béton précontraint (PCCP) et dans des environnements sévères. Le platine a d’excellentes propriétés catalytiques mais est plus coûteux que les revêtements MMO.
Les électrodes de référence remplissent la fonction critique de surveillance du potentiel de l’acier pour vérifier la performance de la PC. Les trois types les plus courants pour la PC du béton sont :
Les électrodes argent/chlorure d’argent (Ag/AgCl) dans KCl 0,5 M sont le type le plus utilisé dans la PC du béton. Elles offrent une stabilité à long terme avec un taux de dérive inférieur à 5 mV par an. Le potentiel typique de cette référence est de +199 mV par rapport à l’électrode standard à hydrogène (ESH) à 25 °C. Les versions commercialement disponibles pouvant être encastrées intègrent une jonction poreuse en céramique ou en polymère et sont conçues pour une durée de vie de 10 à 15 ans dans le béton.
Les électrodes cuivre/sulfate de cuivre (Cu/CuSO₄) sont utilisées principalement pour les mesures portables (appliquées en surface) lors de la mise en service du système et du dépannage. Le potentiel de l’électrode Cu/CuSO₄ est de +316 mV par rapport à l’ESH. Les électrodes Cu/CuSO₄ encastrées sont moins courantes en raison des risques de contamination par les ions cuivre diffusant dans le béton.
Les électrodes au dioxyde de manganèse (MnO₂) sont de plus en plus utilisées comme électrodes de référence encastrées à longue durée de vie. Elles offrent une très faible dérive (<1 mV/an) et une résistance élevée à la polarisation et à la contamination, avec une durée de vie typique dépassant 20 ans.
L’espacement anode-cathode est un paramètre de conception critique. Pour les systèmes PCCI à treillis MMO sur les infrastructures de ponts, le treillis est généralement placé à 50–100 mm de la surface du béton dans un revêtement en béton projeté. L’espacement assure une distribution uniforme du courant tout en permettant au revêtement de fournir une action composite structurale avec l’élément existant.
La conception d’un système de PC pour les structures en béton armé est un processus pluridisciplinaire nécessitant des connaissances en électrochimie, en science des matériaux du béton, en génie structural et en génie électrique. La conception suit une méthodologie systématique documentée dans la NACE SP0290, l’ISO EN 12696 et le SHRP-S-372 (Protection cathodique des ponts en béton : manuel de pratique).
Le processus de conception commence par une évaluation de l’état structural et une investigation de la corrosion. L’évaluation comprend : le relevé des délaminations (traînage de chaîne ou sondage au marteau), la cartographie des potentiels de demi-cellule selon l’ASTM C876, la mesure de l’épaisseur d’enrobage du béton, le profilage de la concentration en ions chlorure à différentes profondeurs (généralement par incréments de 12,5 mm à partir de la surface), la mesure de la résistivité du béton, et l’essai de profondeur de carbonatation à l’indicateur de phénolphtaléine. L’investigation de la corrosion identifie l’étendue et la sévérité de l’activité de corrosion, le profil de contamination par les chlorures (généralement exprimé en pourcentage de chlorure par rapport au poids du ciment) et la continuité des armatures en acier.
La densité de courant de conception est le paramètre fondamental régissant la taille et la performance du système de PC. Pour les structures existantes contaminées par les chlorures, l’ISO EN 12696 spécifie une plage de densité de courant de conception de 10–20 mA/m² de surface d’acier pour les systèmes PCCI, bien que des valeurs aussi faibles que 2–5 mA/m² puissent suffire pour les structures en mode de prévention cathodique. Les systèmes galvaniques ont intrinsèquement un courant de sortie plus faible (généralement 0,5–5 mA/m²) en raison de la tension d’entraînement limitée. Le courant total de conception (IC) est calculé comme suit :
IC = (surface d’acier en m²) × (densité de courant de conception en mA/m²)
La surface d’acier par unité de surface de béton (le facteur de densité d’acier) varie selon le détail du ferraillage. Pour les tabliers de ponts typiques avec armatures principales et secondaires, le facteur de densité d’acier est d’environ 0,5–2,0 m² d’acier par m² de surface de tablier. Pour les infrastructures (colonnes, chevêtres, pieux), le facteur dépend du nombre et de l’espacement des barres verticales et horizontales.
La sélection du système d’anodes prend en compte : le type et l’emplacement de la structure (tablier, infrastructure, marin), l’exposition environnementale (atmosphérique, zone de marée, immergée), l’état du béton, les exigences de durée de vie, l’accès pour l’entretien futur et les contraintes budgétaires. Les types d’anodes discutés dans les sections 2 et 3 sont adaptés à des applications spécifiques.
Le dimensionnement des zones divise les grandes structures en zones électriques contrôlées indépendamment, généralement de 200 à 1000 m² par zone pour les structures de ponts. Chaque zone nécessite son propre circuit ou canal de redresseur, ses électrodes de référence et sa capacité de surveillance. Le zonage tient compte des variations de résistivité du béton, de contamination par les chlorures et des conditions d’exposition, et permet un ajustement ciblé du courant de sortie.
La conception du câblage et de la continuité comprend : la vérification de la continuité électrique des armatures en acier par des essais de continuité ; l’installation de liaisons de continuité aux joints de construction et aux joints de dilatation ; le dimensionnement des conducteurs positif et négatif pour une chute de tension minimale (généralement inférieure à 5 % de la tension de sortie du redresseur) ; la fourniture de boîtes de jonction tous les 30–50 m pour un accès pratique ; et l’installation d’une protection contre la foudre pour les câbles exposés. Les connexions des fils aux armatures en acier utilisent le soudage exothermique (cadwelding) ou des connecteurs à compression, chaque connexion étant encapsulée dans de l’époxy pour éviter la corrosion.
La résistivité du béton est un facteur déterminant dans la conception du système de PC car elle détermine la résistance du circuit entre l’anode et la cathode à travers l’électrolyte du béton. La résistivité varie de 10–50 Ω·m pour un béton saturé contaminé par les chlorures à 500–5000+ Ω·m pour un béton sec de haute qualité. Un béton à résistivité plus élevée nécessite des tensions d’entraînement plus élevées du redresseur pour atteindre le courant de conception. La température et la teneur en humidité affectent considérablement la résistivité — les conditions hivernales avec un béton froid et sec peuvent réduire considérablement le flux de courant, nécessitant un ajustement saisonnier de la sortie du redresseur.
La conception du cycle de vie prend en compte non seulement l’installation initiale mais aussi la performance à long terme. Les taux de consommation des anodes doivent être calculés pour garantir que l’inventaire d’anodes (masse de matériau actif ou nombre d’éléments d’anode) est suffisant pour la durée de vie de conception. Pour les anodes en titane MMO, le taux de consommation est d’environ 0,1–0,5 μg/A·h pour les revêtements d’oxyde d’iridium, donnant une durée de vie théorique de 35 ans et plus à des densités de courant de fonctionnement typiques. Le redresseur, l’électronique et les électrodes de référence sont conçus pour un remplacement à des intervalles de 10 à 20 ans.
{{
Les ponts représentent la plus grande catégorie d’application de la PC du béton armé. L’étude de cas HIF-22-004 de la FHWA documente deux installations emblématiques — le pont Howard Frankland (Tampa, Floride, ouvert en 1960) et le pont Crescent Beach (Crescent Beach, Floride, structure à bascule) — tous deux protégés par des systèmes de PC depuis plus de 30 ans tout en restant en service à pleine charge.
La PC des tabliers de ponts fait face à des défis uniques car la surface du tablier est directement soumise à l’usure du trafic, aux sels de déverglaçage et aux cycles de gel-dégel. Les systèmes de PC des tabliers doivent être placés dans ou sous la surface de roulement. Les principaux systèmes d’anodes pour tabliers de ponts sont :
Les systèmes de revêtement d’enrobé conducteur incorporent de la braise de coke calcinée (un matériau carboné conducteur) mélangée au liant bitumineux à raison de 20–40 % en volume. L’enrobé conducteur devient la couche anodique. Des conducteurs d’anode primaires (ruban de cuivre ou de titane) sont encastrés dans l’enrobé conducteur à un espacement de 1,5–3,0 m. Le revêtement conducteur sert simultanément d’anode de PC, de surface de roulement et de membrane d’étanchéité. La durée de vie du système est typiquement de 10 à 15 ans, limitée par l’usure de l’enrobé.
Les systèmes d’anodes à fentes utilisent des saignées (3–10 mm de large, 20–40 mm de profondeur) dans la surface existante du tablier à un espacement de 300–600 mm. Le matériau d’anode (ruban MMO, polymère conducteur ou toron de carbone) est placé dans les fentes et rempli d’un coulis conducteur (cimentaire ou polymère chargé de carbone). Le système à fentes préserve le revêtement existant et permet la circulation pendant l’installation, mais fournit une distribution de courant moins uniforme que les systèmes distribués.
Les systèmes de revêtement à treillis de titane placent le treillis en titane revêtu de MMO directement sur la surface préparée du tablier, fixé avec des attaches non métalliques, puis encastré dans un revêtement de 50–100 mm de béton de ciment Portland ou de béton projeté. Cela fournit la distribution de courant la plus uniforme et la durée de vie de conception la plus longue (30 ans et plus). Le revêtement contribue également à la capacité structurale du tablier. Le principal inconvénient est l’augmentation de la charge permanente et la réduction de la hauteur de trottoir.
La PC des infrastructures de ponts traite la corrosion dans les colonnes, chevêtres, palées, pieux et semelles — généralement provoquée par l’exposition aux chlorures des embruns marins (ponts maritimes) ou du ruissellement des sels de déverglaçage. Les systèmes de PC des infrastructures doivent faire face au cycle des marées, à l’action des vagues et à la teneur en humidité variable du béton. Les deux principales approches sont :

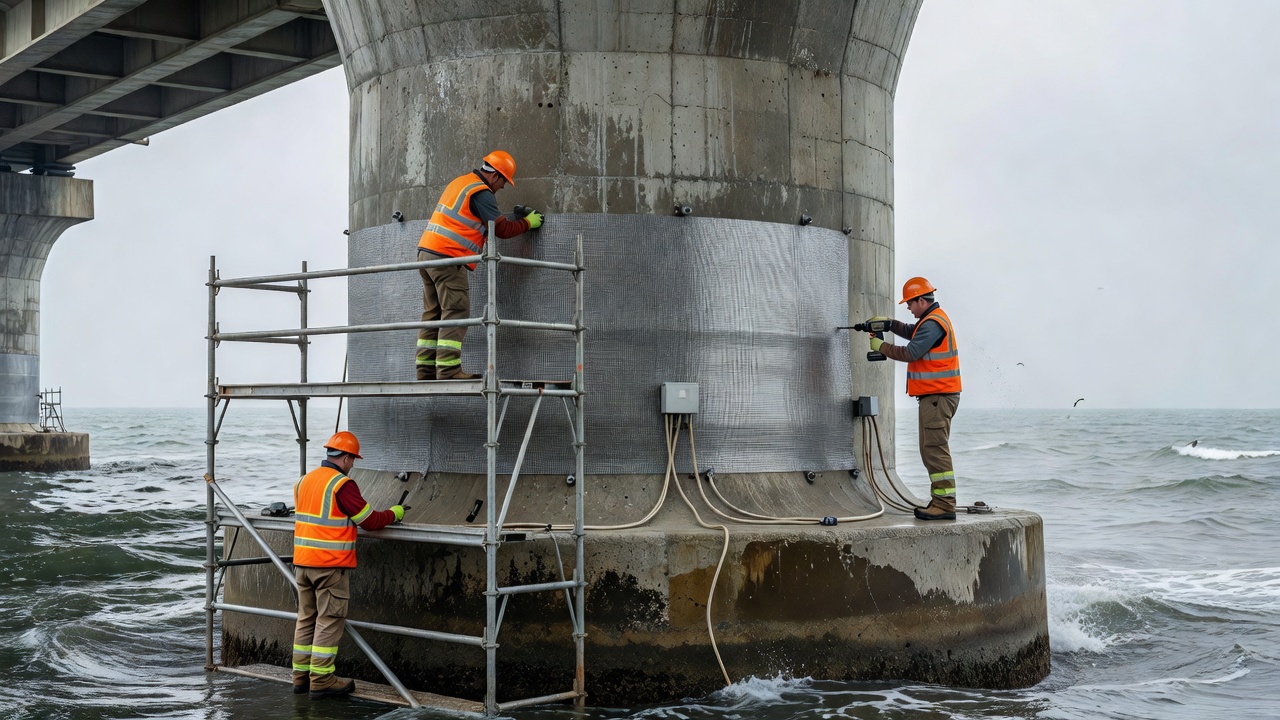

Les systèmes de chemisage de pieux enferment les parties des pieux de pont situées dans la zone de marée et la zone d’embruns dans une chemise en polymère renforcé de fibres de verre (PRFV) ou en polyéthylène haute densité (PEHD) remplie de coulis. Pour les chemisages de pieux galvaniques, des anodes en zinc massif (généralement 10–30 kg par chemise) sont encastrées dans l’anneau de coulis entre le pieu existant et la chemise, connectées aux armatures du pieu. Pour les chemisages de pieux PCCI, des anodes en ruban ou treillis MMO sont placées dans l’anneau de la chemise, avec des connexions de redresseur amenées au-dessus du niveau des hautes marées. Le pont Howard Frankland utilise des chemisages de pieux PCCI sur ses pieux précontraints à âme creuse installés en 1988, avec des valeurs de dépolarisation mesurées dépassant systématiquement 150 mV sur 24 heures pendant plus de 30 ans.
La PC des chevêtres de piles et de palées utilise généralement un treillis MMO dans des revêtements en béton projeté (50–100 mm d’épaisseur) appliqués sur l’intrados et les côtés du chevêtre, avec des électrodes de référence encastrées et des boîtes de jonction montées sur le dessus du chevêtre. Le pont Crescent Beach utilise cette configuration avec 10 zones PCCI contrôlées indépendamment, chacune avec des canaux de redresseur dédiés et une surveillance à distance.
Le béton précontraint nécessite des considérations particulières pour la PC. Les torons en acier à haute résistance (généralement 1860 MPa de résistance à la traction ultime) sont sensibles à la fragilisation par hydrogène s’ils sont polarisés en dessous de -900 mV par rapport à Ag/AgCl (le seuil de dégagement d’hydrogène à pH 13). L’ISO EN 12696 spécifie que le potentiel instantané après coupure des aciers de précontrainte ne doit pas être plus négatif que -900 mV par rapport à Ag/AgCl/KCl 0,5 M. Des électrodes de référence rapprochées et un contrôle précis du courant sont essentiels pour les éléments précontraints.
Le critère de dépolarisation de 100 mV est la principale méthode de vérification de performance pour la PC de l’acier dans le béton, spécifié dans la section 6 de la NACE SP0290 et la clause 8 de l’ISO EN 12696:2022. Ce critère est reconnu internationalement comme un indicateur pratique que le système de PC fournit un courant suffisant pour réduire la vitesse de corrosion à un niveau acceptable.
La procédure d’essai nécessite : (1) Le système de PC est coupé (interruption du courant) ; (2) Le potentiel de l’acier (le potentiel « instantané après coupure » ou « à l’arrêt ») est enregistré immédiatement — dans les 0,1–0,5 seconde suivant l’interruption pour éliminer la chute IR (chute de tension ohmique à travers le béton) ; (3) Le potentiel de l’acier est surveillé au fil du temps pendant qu’il se dépolarise (devient moins négatif) ; (4) La dépolarisation est mesurée comme la différence entre le potentiel instantané après coupure et le potentiel après une période définie (généralement 4–24 heures) ; (5) Une dépolarisation minimale de 100 mV dans les 24 heures est considérée comme satisfaisante. Si 100 mV n’est pas atteint dans les 24 heures, l’essai peut être prolongé sur plusieurs jours, avec un critère de dépolarisation de 150 mV pour des périodes plus longues.
La base théorique du critère des 100 mV est qu’un tel décalage de polarisation correspond à une réduction d’environ un ordre de grandeur de la vitesse de corrosion, basée sur la relation de la pente de Tafel. L’équation de Butler-Volmer prédit que pour une pente de Tafel cathodique de 120 mV/décade (typique pour la réduction de l’oxygène sur l’acier dans le béton), la densité de courant de corrosion (i_corr) est réduite d’un facteur 10 pour chaque 120 mV de polarisation cathodique. Le critère des 100 mV a donc été adopté comme un indicateur pratique d’une réduction de 90–95 % de la vitesse de corrosion.
Les critères alternatifs spécifiés dans l’ISO EN 12696 comprennent :
La NACE SP0290 traite spécifiquement de la PC par courant imposé du béton exposé à l’atmosphère et exige que les systèmes de PC pour les structures existantes contaminées par les chlorures soient conçus, installés et exploités pour atteindre le critère de dépolarisation de 100 mV dans les 24 heures. La norme exige également que la PC soit appliquée à l’ensemble du réseau d’armatures (pas seulement aux zones visiblement corrodées) pour empêcher la corrosion par macro-piles entre les zones protégées et non protégées.
La NACE SP0207 fournit des directives similaires pour les systèmes de PC à anodes galvaniques. Elle reconnaît que les systèmes galvaniques peuvent ne pas toujours atteindre le critère de dépolarisation de 100 mV en raison de leur courant de sortie et de leur tension d’entraînement limités. Les critères d’acceptation alternatifs pour les systèmes galvaniques comprennent un flux de courant soutenu de l’anode vers l’acier (mesure de courant positif) et des décalages de potentiel de l’acier de 50–80 mV combinés à des tendances décroissantes de la vitesse de corrosion.
Considérations pratiques dans les essais de dépolarisation : la chute IR doit être corrigée ou éliminée (la dépolarisation est mesurée à partir du potentiel instantané après coupure, et non du potentiel sous polarisation) ; les essais en conditions hivernales sèches peuvent nécessiter des périodes de dépolarisation prolongées (plusieurs jours) car la résistivité du béton augmente ; et la présence de courants vagabonds provenant de zones de PC adjacentes ou de systèmes de traction peut interférer avec les mesures.
Une inspection et un entretien réguliers sont essentiels pour atteindre la durée de vie de 25 à 40 ans attendue des installations PCCI. Le programme d’inspection est structuré à trois niveaux : surveillance mensuelle, inspection annuelle et évaluation complète quinquennale, suivant les directives du SHRP-S-372 et de la NACE SP0290.
La surveillance mensuelle par le propriétaire de l’installation ou un technicien qualifié comprend : la vérification des lectures de tension et de courant de sortie du redresseur par rapport aux points de consigne ; la vérification des voyants lumineux et des conditions d’alarme ; l’examen des données de surveillance à distance pour détecter les anomalies ; et l’enregistrement des lectures des électrodes de référence si le système dispose d’une capacité de surveillance à distance des électrodes. Les écarts supérieurs à 10 % par rapport aux points de consigne doivent déclencher une investigation.
L’inspection annuelle menée par un spécialiste PC certifié NACE (CP4) ou un ingénieur ICorr niveau 3 comprend :
Inspection du redresseur et des composants électriques : Mesure de la tension et du courant de sortie réels avec des instruments calibrés ; vérification de la tension d’entrée CA et du contenu d’ondulation ; inspection des boîtiers pour la corrosion, la condensation et l’intrusion d’insectes ; test des disjoncteurs et de la protection contre les surtensions ; et vérification de l’intégrité de la mise à la terre.
Vérification des électrodes de référence : Contrôle des potentiels des électrodes de référence encastrées par rapport à une électrode de référence portable placée à côté de chaque électrode permanente. Une dérive supérieure à 20 mV par rapport aux valeurs de base indique une dégradation de l’électrode et son remplacement doit être planifié.
Essai de dépolarisation : Réalisation d’un essai de dépolarisation de 24 heures (4 heures minimum pour la routine) sur chaque zone de PC pour vérifier la conformité continue au critère des 100 mV. Le système est coupé et les mesures de décroissance du potentiel sont enregistrées à intervalles (généralement 0, 1, 4 et 24 heures). Les résultats sont comparés aux valeurs de référence des années précédentes.
Inspection visuelle de l’état : Relevé des nouveaux délaminages, éclats, fissures ou taches de rouille sur la surface du béton — en particulier aux zones périmétriques des anodes, aux emplacements des électrodes de référence et aux fixations des boîtes de jonction. La présence de nouveaux dommages de corrosion malgré le fonctionnement de la PC peut indiquer une distribution de courant inadéquate ou une dégradation du système.
Évaluation de la distribution du courant : Mesure de la densité de courant dans les segments d’anodes individuels ou les points de connexion des armatures pour vérifier la distribution uniforme du courant dans la zone protégée. Des variations supérieures à 50 % par rapport à la moyenne peuvent indiquer un besoin de subdivision de zone ou de complément d’anodes.
L’évaluation complète quinquennale comprend tous les éléments de l’inspection annuelle plus : le carottage du béton pour l’analyse des chlorures à plusieurs profondeurs afin de suivre la migration des chlorures vers l’anode ; l’examen pétrographique du béton près de l’interface anode/béton pour détecter les signes d’attaque acide (due à l’acide généré par l’anode) ; le sectionnement physique et l’examen d’échantillons d’anodes pour mesurer l’épaisseur restante du revêtement actif et estimer la durée de vie résiduelle ; et un essai complet de continuité du réseau d’armatures.
Dépannage des problèmes courants : Sortie du redresseur nulle — vérifier l’entrée CA, les fusibles, les disjoncteurs et les composants internes du redresseur. Faible courant de sortie — vérifier les connexions d’anodes cassées, la résistivité élevée du béton (conditions sèches) ou les circuits ouverts d’anode/cathode. Fluctuations rapides de la sortie — peuvent indiquer des problèmes d’ondulation CA, des défauts de mise à la terre intermittents ou des interférences d’équipements électriques voisins. Dérive des électrodes de référence — comparer avec une référence portable et remplacer si l’écart est >30 mV. Distribution inégale du courant — vérifier les limites de zone, évaluer l’espacement des anodes et vérifier la continuité des armatures.
Les registres d’entretien doivent être conservés pendant toute la durée de vie du système de PC. La documentation doit inclure : les calculs de conception initiaux, les plans conformes à l’exécution, les résultats des essais de mise en service, les journaux de surveillance mensuelle, les rapports d’inspection annuelle et tous les registres de modification ou de réparation. Les organismes de réglementation (DOT des États, FAA pour les aéroports) peuvent exiger que les registres de PC soient soumis et conservés dans le cadre du système de gestion des actifs.
Les chaussées et structures aéroportuaires en béton font face à des défis de corrosion uniques en raison de l’utilisation intensive des produits chimiques de dégivrage et d’anti-givrage des aéronefs. Ces fluides, principalement à base d’acétate de potassium (KAc) , d’acétate de sodium (NaAc) , de formiate de sodium (NaFo) et de formulations d’éthylène glycol/propylène glycol, sont hautement conducteurs et corrosifs pour les armatures en acier lorsqu’ils pénètrent dans le béton. L’Annexe 14 de l’OACI — Aérodromes, Volume I (8e édition, 2018) et le Doc 9157 de l’OACI — Manuel de conception des aérodromes, Partie 3 : Chaussées définissent les exigences de conception et d’entretien des chaussées côté piste mais n’imposent pas spécifiquement la PC. Cependant, la circulaire consultative AC 150/5370-10H de la FAA (Normes pour la spécification de la construction des aéroports) et divers systèmes de gestion des chaussées aéroportuaires intègrent la lutte contre la corrosion comme une exigence de performance.
La corrosion induite par les dégivrants dans le béton aéroportuaire se produit par plusieurs mécanismes. Les fluides de dégivrage abaissent le point de congélation de l’eau sur les surfaces des chaussées, mais leur teneur élevée en chlorures ou acétates augmente la conductivité ionique de la solution interstitielle du béton et abaisse le pH à la surface de l’acier, dégradant le film passif. Les dégivrants à base d’acétate peuvent également former des complexes d’acétate de calcium solubles qui lessivent l’hydroxyde de calcium de la matrice cimentaire, augmentant la porosité du béton et accélérant l’infiltration chimique ultérieure. Le Centre technique de la FAA et le Programme technologique pour les chaussées aéroportuaires en béton (ACPTP) ont documenté une détérioration prématurée des chaussées dans les aéroports où l’eau chargée de dégivrant s’est infiltrée dans les joints de construction, les fissures et la porosité de surface, atteignant les armatures dans les 3 à 5 ans suivant la première application.
Les systèmes PCCI pour les chaussées aéronautiques sont généralement installés lors de grandes réhabilitations ou reconstructions de chaussées. Les options de placement des anodes comprennent :
Treillis en titane MMO sous un revêtement en béton de ciment Portland (50–100 mm d’épaisseur), similaire aux systèmes de tabliers de ponts. Le treillis est placé sur la surface existante préparée, fixé, les connexions électriques effectuées, et le revêtement coulé en place. Cette configuration fournit une distribution uniforme du courant et prolonge la durée de vie structurale de la chaussée.
Systèmes d’anodes à fentes installés dans les chaussées existantes par sciage au diamant de fentes étroites (3–6 mm de large, 25–40 mm de profondeur) à un espacement de 300–600 mm. Des rubans MMO ou des anodes en polymère conducteur sont placés dans les fentes et remplis d’un coulis conducteur chargé de carbone. Le système à fentes préserve le niveau existant de la chaussée et nécessite une préparation de surface minimale, ce qui le rend adapté aux zones côté piste opérationnelles où les fenêtres de construction sont limitées.
Placement des anodes par forage horizontal dirigé pour les systèmes de chaussées où la perturbation de surface est inacceptable — le ruban d’anode est installé dans des forages horizontaux de petit diamètre sous la chaussée à une profondeur de 300–600 mm, espacés de 1–2 m.

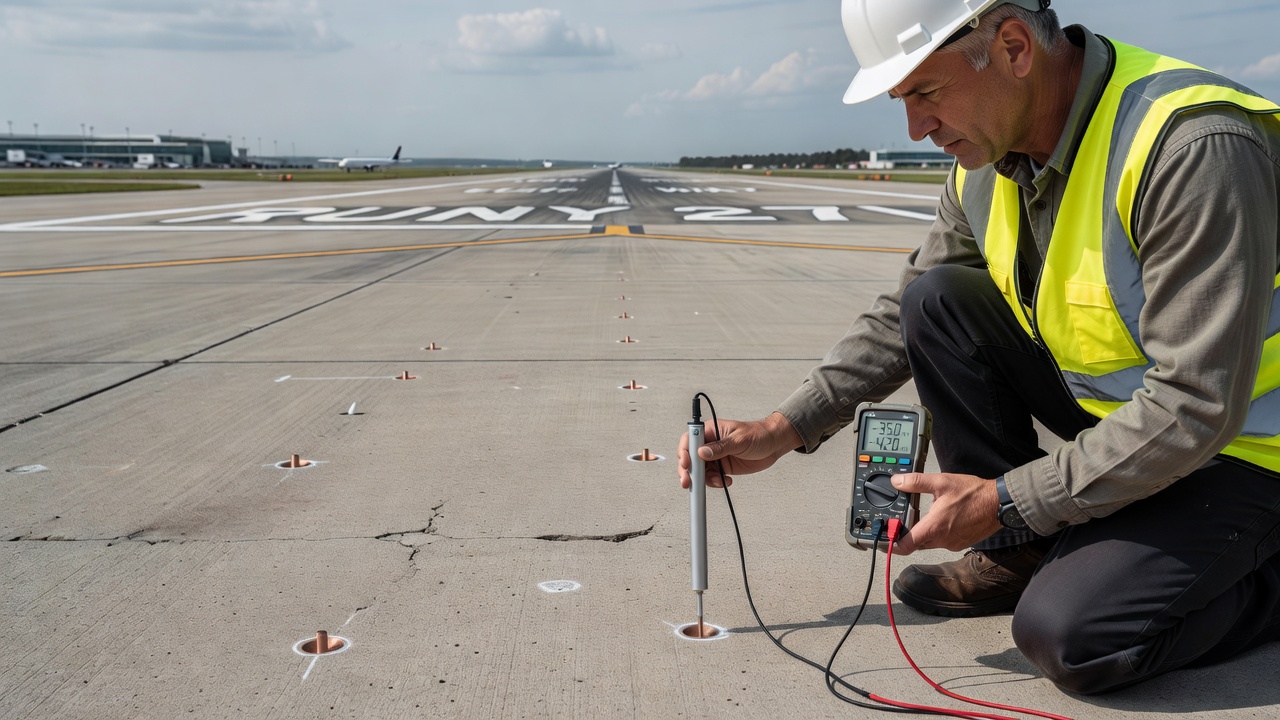

La surveillance et le contrôle des systèmes de PC aéroportuaires sont généralement intégrés au Système de gestion des chaussées (PMS) de l’aéroport. Les unités de surveillance à distance transmettent les données du redresseur et des électrodes de référence via des réseaux sans fil sécurisés au bureau d’ingénierie de l’aéroport. Les critères de la FAA pour le balisage des aérodromes et les chambres électriques peuvent imposer des exigences supplémentaires sur le câblage de la PC et l’emplacement du redresseur. Une alimentation de secours d’urgence (générateur ou UPS) est essentielle pour les systèmes de PC sur les aérodromes actifs où la fermeture de surface pour entretien entraîne de lourdes pénalités opérationnelles.
Les structures aéroportuaires au-delà des chaussées qui bénéficient de la PC comprennent : les éléments en béton des terminaux exposés au ruissellement des dégivrants depuis les zones de porte ; le béton résistant aux carburants des aires de trafic exposé aux déversements ; le béton des aires de dégivrage (où l’application concentrée de dégivrant a lieu) ; et les ancrages, piles et culées en béton associés aux ponts et tunnels aéronautiques. L’environnement des aires de dégivrage est particulièrement agressif — le béton dans ces zones est souvent soumis à une exposition quotidienne à une solution saline saturée pendant les opérations hivernales, avec des températures cycliques dans les plages de gel-dégel, créant les conditions de corrosion les plus sévères rencontrées dans l’environnement aéroportuaire.
La prévention cathodique (PCprév) est une stratégie de PC proactive appliquée aux constructions neuves avant que la corrosion ne s’initie, plutôt que de manière réactive après que des dommages se sont produits. Le concept a été formalisé dans les années 1990 et est désormais reconnu dans l’ISO EN 12696:2022. La différence fondamentale avec la protection cathodique réside dans la densité de courant : la prévention ne nécessite que 0,2–2 mA/m² de surface d’acier, soit environ un dixième à un cinquième du courant requis pour la protection contre la corrosion active (2–20 mA/m²).
Le principe de la prévention cathodique repose sur la thermodynamique électrochimique. Lorsqu’un faible courant cathodique est appliqué en continu à l’acier dans du béton neuf (non carbonaté, non contaminé), le potentiel de l’acier est maintenu à des valeurs plus négatives que le potentiel de piqûration mais plus positives que le potentiel de dégagement d’hydrogène. Dans ces conditions, les ions chlorure qui pourraient éventuellement atteindre la surface de l’acier par diffusion sont incapables d’initier une corrosion par piqûres car le potentiel reste inférieur au potentiel de piqûration. Même si le seuil de chlorures de 0,4–1,0 % en poids de ciment est localement dépassé, l’acier reste dans un état passif ou repassivé.
La conception des systèmes de prévention cathodique suit la même méthodologie que la PC mais avec des besoins réduits en anodes. Pour une surface de béton donnée, la quantité d’anodes (masse, surface ou nombre d’éléments) pour la PCprév peut ne représenter que 20–30 % de celle requise pour la PC. La demande de courant plus faible réduit également la taille requise du redresseur, la consommation d’énergie et les coûts de câblage.
Application dans les tabliers de ponts neufs construits dans des environnements de sels de déverglaçage : anodes en treillis de titane MMO (12,7 × 25,4 mm, fil de 1,0 mm) placées à 100 mm de la surface dans le revêtement en béton, avec des électrodes de référence Ag/AgCl encastrées. Le courant de sortie est réglé à 1–2 mA/m² de surface d’acier pendant la première année pendant que le béton durcit et mûrit, puis réduit à 0,5–1 mA/m² pour la prévention continue.
Application dans les structures marines neuves : Protection galvanique utilisant des anodes en zinc ou en aluminium massif coulées dans des pieux en béton préfabriqué ou placées dans l’anneau de chemisage du pieu. Le potentiel d’entraînement du zinc dans l’eau de mer (environ -1000 à -1050 mV par rapport à Ag/AgCl) fournit un flux de courant naturel qui empêche l’initiation de la corrosion dans les zones d’embruns et de marée.
Les systèmes de PC hybrides sont apparus comme une approche économique combinant la technologie galvanique et à courant imposé. Le système fonctionne en deux phases : Phase 1 — un système PCCI temporaire applique un courant élevé (50–200 mA/m²) pendant 2 à 4 semaines pour repassiver électrochimiquement l’acier et éliminer les chlorures de l’interface acier-béton (similaire à l’extraction électrochimique des chlorures). Phase 2 — l’alimentation PCCI est déconnectée et les anodes (servant désormais d’anodes galvaniques) sont connectées directement à l’acier via une résistance ou directement, fournissant un courant de protection de faible niveau continu pendant 10 à 15 ans. Les systèmes hybrides sont particulièrement attractifs pour les structures où la PCCI complète est économiquement ou logistiquement prohibitive.
Le bien-fondé économique de la PC sur les structures en béton est solidement établi par les analyses de coût de cycle de vie (ACCV) menées par la FHWA, les DOT des États et les agences d’infrastructure internationales. L’étude de cas HIF-22-004 de la FHWA présente des données de coûts détaillées pour deux ponts de Floride montrant que la PC peut prolonger la durée de vie des structures de 25 à 40 ans pour 20 à 40 % du coût de remplacement.
Les coûts d’installation initiaux varient considérablement selon le type de système, la complexité de la structure et l’accessibilité :
| Composant | PCCI (USD/m² de surface de béton) | PC galvanique (USD/m²) |
|---|---|---|
| Système d’anodes (installé) | 50 $–150 $ | 30 $–80 $ |
| Redresseur/système d’alimentation | 10 $–30 $ | N/A |
| Électrodes de référence + surveillance | 5 $–15 $ | 3 $–8 $ |
| Préparation de surface du béton | 15 $–40 $ | 15 $–40 $ |
| Ingénierie et mise en service | 10 $–25 $ | 8 $–15 $ |
| Coût total installé | 90 $–260 $/m² | 56 $–143 $/m² |
Remarque : Les coûts sont des estimations 2023 pour les applications d’infrastructures de ponts aux États-Unis. Les structures marines, les chaussées aéroportuaires et les géométries complexes se situeront dans la fourchette supérieure de ces plages. Les coûts internationaux varient selon les taux de main-d’œuvre, la disponibilité des matériaux et l’échelle du projet.
Les coûts d’exploitation annuels pour les systèmes PCCI comprennent : la consommation d’électricité (généralement 0,10 $–0,50 $ par m² par an pour la PCCI à 20 mA/m² et 0,10 $/kWh) ; l’inspection annuelle (500 $–2 000 $ par zone selon l’accès et l’instrumentation) ; le remplacement périodique du redresseur et des électrodes de référence tous les 10 à 15 ans (2 000 $–5 000 $ par zone). Les systèmes galvaniques ont des coûts d’exploitation pratiquement nuls.
Le coût de remplacement de la structure protégée varie généralement de 500 $ à 1 500 $ par m² pour les tabliers de ponts, de 1 000 $ à 5 000 $ par m² pour les infrastructures de ponts (selon la complexité et l’accès), et de 100 $ à 300 $ par m² pour la réhabilitation des chaussées aéroportuaires. Les coûts de retard des usagers (perturbation du trafic) pendant le remplacement peuvent ajouter 10 000 $–100 000 $ par jour de fermeture de voie pour les grands itinéraires de ponts, rendant les économies réalisées par la PC extrêmement importantes pour les installations à fort trafic.
Les calculs de valeur actualisée nette utilisant un taux d’actualisation de 3–7 % sur une période d’analyse de 40 à 75 ans favorisent systématiquement la PC par rapport au remplacement complet. L’installation de PCCI du pont Howard Frankland (années 1980, 180+ zones, investissement initial de 15+ millions $) a été estimée en 2021 avoir permis d’économiser plus de 300 millions de dollars en coûts de remplacement évités et en retards d’usagers par rapport à un scénario sans PC nécessitant un remplacement complet du pont d’ici 2005.
Le principe du « bien fait du premier coup » s’applique : la PC installée après seulement des dommages de corrosion mineurs (avant que la contamination significative par les chlorures ne se soit propagée) est bien plus rentable et techniquement réussie que la PC installée après une perte de section importante et un éclatement du béton. La PC précoce est estimée coûter 50 $–100 $ par m² (pour les systèmes galvaniques de niveau prévention), contre 200 $–400 $ par m² pour la PC corrective sur des structures fortement détériorées.
Les avantages en matière de durabilité complètent le bien-fondé économique. En prolongeant la durée de vie des structures de 25 à 40 ans, la PC élimine les émissions de carbone associées à la démolition et à la reconstruction (environ 0,8–1,0 tonne de CO₂ par m³ de béton démoli et remplacé). Le carbone incorporé du système de PC lui-même (électronique du redresseur, câblage en cuivre, anodes en titane) est généralement inférieur à 5 % des émissions de reconstruction évitées, faisant de la PC une intervention à bilan carbone net négatif sur sa durée de vie.
