L’enrobage du béton est la profondeur minimale de béton entre la surface extérieure et l’acier de renforcement le plus proche, offrant une protection contre la corrosion par barrière physique, passivation à pH élevé et résistance au feu. Un enrobage insuffisant est une cause principale de corrosion prématurée des armatures. Les exigences d’enrobage couvrent les normes ACI 318, AASHTO LRFD, Eurocode 2 et FAA/ICAO.
L’enrobage du béton est défini comme la distance minimale mesurée entre la surface extérieure d’un élément en béton et la surface la plus externe de l’armature de renforcement la plus proche. Cette dimension, également appelée enrobage apparent ou enrobage des armatures, est le paramètre géométrique le plus important régissant la durabilité à long terme des structures en béton armé. Elle se distingue de l’épaisseur totale de la section de béton, se concentrant exclusivement sur la couche protectrice entre l’environnement et l’acier enrobé.
L’enrobage du béton remplit trois fonctions distinctes et tout aussi essentielles dans la conception du béton armé. La première fonction, la plus largement reconnue, est la protection contre la corrosion. Le béton d’enrobage maintient un environnement hautement alcalin avec un pH généralement compris entre 12,5 et 13,5, soutenu par l’hydroxyde de calcium (Ca(OH)₂) et d’autres produits d’hydratation de la pâte de ciment. Cette alcalinité provoque la formation d’un film passif stable, d’une épaisseur nanométrique, d’oxyde de fer gamma (γ-Fe₂O₃) à la surface de l’acier. Ce film passif rend l’acier immunisé contre la corrosion dans des conditions normales. Simultanément, l’enrobage agit comme une barrière physique qui entrave le transport des chlorures, du dioxyde de carbone (CO₂), de l’oxygène et de l’humidité de l’environnement extérieur vers l’armature. La profondeur et la qualité de cette barrière déterminent directement le temps nécessaire aux agents agressifs pour atteindre l’acier et initier la corrosion.
La deuxième fonction est la résistance au feu. Le béton d’enrobage assure une isolation thermique des armatures en acier lors d’une exposition au feu. Lorsque les éléments en béton armé sont soumis à des températures élevées, l’armature en acier perd rapidement sa résistance au-dessus d’environ 400 °C. L’effet isolant du béton d’enrobage retarde l’élévation de température dans l’acier, préservant la capacité portante plus longtemps. Les indices de résistance au feu des éléments en béton armé — exprimés en durées standard au feu de 30, 60, 90 ou 120 minutes — sont directement corrélés aux dimensions d’enrobage. L’ACI 216.1 et l’Eurocode 2 Partie 1-2 spécifient les valeurs d’enrobage minimal requises pour différents indices de résistance au feu, allant de 20 mm pour un indice de 30 minutes jusqu’à 60 mm pour un indice de 240 minutes dans les poutres et dalles.
La troisième fonction est la résistance de l’adhérence et le transfert des contraintes. Un enrobage adéquat autour des barres d’armature est essentiel pour développer les contraintes d’adhérence qui transfèrent les forces entre l’acier et le béton environnant. Le mécanisme d’adhérence repose sur trois composantes : l’adhésion chimique, la résistance frictionnelle et le verrouillage mécanique entre les déformations (nervures) de la barre et le béton environnant. Lorsque l’enrobage est insuffisant, le béton entourant la barre peut se rompre par fissuration de fendage avant que la pleine limite d’élasticité de l’acier ne soit atteinte. Les équations de longueur de scellement dans l’ACI 318 (Section 25.4) intègrent explicitement les termes d’enrobage : les barres avec un enrobage plus important ont des longueurs de scellement requises plus courtes car le béton de confinement résiste plus efficacement aux forces de fendage. Par exemple, une barre n° 8 dans un béton de poids normal avec 75 mm (3 pouces) d’enrobage a une longueur de scellement environ 20 % plus courte que la même barre avec 38 mm (1,5 pouce) d’enrobage.
L’ACI 318 (Règlement du code du bâtiment pour le béton structurel, Section 20.6) établit l’enrobage minimal pour le béton non précontraint coulé en place en fonction des conditions d’exposition, de la taille des barres d’armature et du type d’élément structurel. Le code reconnaît que l’exposition aux intempéries, au contact avec la terre et aux environnements corrosifs exige une plus grande protection. Les classes d’exposition de l’ACI 318 qui influencent l’enrobage comprennent les classes d’exposition pour la protection contre la corrosion des armatures (C0, C1, C2) et les classes d’exposition au gel-dégel (F0, F1, F2, F3).
Pour le béton coulé contre la terre et y étant exposé en permanence, l’ACI 318 exige un enrobage minimal de 75 mm (3 pouces) quelle que soit la taille de la barre. Pour le béton exposé à la terre ou aux intempéries mais non coulé contre la terre, l’exigence varie selon la taille de la barre : 50 mm (2 pouces) pour les barres n°6 à n°18 et 38 mm (1,5 pouce) pour les barres n°5 et plus petites. Pour le béton non exposé aux intempéries ou au contact de la terre, les exigences sont réduites : 19 mm (0,75 pouce) pour les barres n°11 et plus petites dans les dalles, murs et nervures ; 38 mm (1,5 pouce) pour les barres n°14 et n°18 dans les dalles, murs et nervures ; et 38 mm (1,5 pouce) pour les poutres et poteaux de toutes tailles de barres.
Pour les structures en exposition de corrosion sévère ou très sévère (classe C2 selon l’ACI 318), un enrobage supplémentaire est requis. Cela augmente généralement l’enrobage de 13 mm (0,5 pouce) au-delà des valeurs de base. Pour le béton exposé aux chlorures des sels de déverglaçage, de l’eau de mer ou des processus industriels, l’ACI 318.2 spécifie un enrobage minimal de 63 mm (2,5 pouces) pour les tabliers de pont et autres éléments. Pour les structures nécessitant une durée de vie de 100 ans, de nombreux propriétaires augmentent encore l’enrobage à 75 mm (3 pouces).
Les spécifications de conception des ponts AASHTO LRFD établissent des exigences minimales d’enrobage pour les superstructures et les infrastructures des ponts. Pour les tabliers de pont, qui sont parmi les éléments les plus critiques vis-à-vis de la corrosion en raison de l’exposition aux sels de déverglaçage, l’enrobage minimal des armatures supérieures est de 63 mm (2,5 pouces) . Le treillis inférieur nécessite 25 mm (1 pouce) d’enrobage. Pour les infrastructures de pont (piliers, chevêtres de piles, culées), l’enrobage varie de 50 mm (2 pouces) dans les environnements modérés à 75 mm (3 pouces) dans les environnements sévères exposés aux embruns salins ou aux produits chimiques de déverglaçage.
L’AASHTO exige également que les dimensions d’enrobage tiennent compte des tolérances de mise en place attendues pendant la construction. L’enrobage spécifié dans les documents contractuels est le minimum autorisé, et l’enrobage réel mesuré doit dépasser ces valeurs. Pour les éléments de pont en béton à hautes performances (HPC), l’AASHTO reconnaît que la perméabilité réduite peut justifier des exigences d’enrobage modifiées, bien que l’approche standard reste d’utiliser des valeurs minimales spécifiées avec des mesures de protection contre la corrosion supplémentaires lorsqu’un enrobage réduit est proposé.
L’Eurocode 2 définit l’enrobage du béton selon un cadre différent de celui de l’ACI 318, basé sur l’enrobage nominal (cₙₒₘ) , qui est la somme de l’enrobage minimal (cₘᵢₙ) et d’une marge pour écart (Δc_dₑᵥ) , généralement de 10 mm. L’enrobage minimal est calculé comme le maximum de trois valeurs : l’enrobage requis pour l’adhérence (cₘᵢₙ,ᵦ), l’enrobage requis pour la durabilité liée à l’exposition environnementale (cₘᵢₙ,ₔᵤᵣ), et un minimum absolu de 10 mm.
La classification d’exposition environnementale dans l’Eurocode 2 est plus granulaire que celle de l’ACI 318, utilisant les classes d’exposition X0 (aucun risque), XC1–XC4 (corrosion induite par carbonatation), XD1–XD3 (corrosion induite par les chlorures provenant de sources autres que l’eau de mer), XS1–XS3 (corrosion induite par les chlorures provenant de l’eau de mer), et XF1–XF4 (attaque par gel-dégel). Pour la classe d’exposition à la carbonatation XC1 (béton mouillé en permanence), l’enrobage minimal pour l’adhérence est déterminant à environ 15 mm pour les dalles et 20 mm pour les poutres en classe structurale S4. Pour XC4 (mouillage et séchage cycliques, typique des structures extérieures), l’enrobage minimal pour la durabilité est déterminant à des valeurs allant de 30 mm (classe structurale S4, durée de vie de 50 ans) à 45 mm (classe structurale S6, durée de vie de 100 ans). Pour la classe d’exposition aux chlorures la plus sévère XD3 ou XS3 (zones de marée et de projection), l’enrobage minimal atteint 55 mm pour une durée de vie de 50 ans et 65 mm pour une durée de vie de 100 ans.
La classe structurale (S1 à S6) dans l’Eurocode 2 ajuste les exigences d’enrobage en fonction de la durée de vie de calcul, de la qualité du béton et de la géométrie de l’élément. Une réduction d’une classe structurale est autorisée lorsque la classe de résistance à la compression du béton dépasse C30/37, lorsque l’élément est une dalle (moins critique pour l’adhérence), ou lorsque des mesures spéciales de contrôle qualité sont mises en œuvre.
| Classe d’exposition | Risque de carbonatation | Enrobage min S4 50 ans (mm) | Enrobage min S6 100 ans (mm) |
|---|---|---|---|
| X0 | Aucun risque | 15 | 25 |
| XC1 | Sec/mouillé en permanence | 15 | 25 |
| XC2 | Mouillé, rarement sec | 25 | 35 |
| XC3 | Humidité modérée | 25 | 35 |
| XC4 | Mouillage/séchage cyclique | 30 | 45 |
| XD1/XS1 | Chlorures en humidité modérée | 40 | 55 |
| XD2/XS2 | Chlorures en milieu humide | 45 | 60 |
| XD3/XS3 | Chlorures en mouillage/séchage cyclique | 45 | 65 |
Les exigences d’enrobage varient considérablement selon le type d’élément structurel en raison des différences de sévérité d’exposition, de position de coulée et des conséquences d’un défaut d’enrobage.
Les dalles nécessitent généralement le moins d’enrobage car elles sont généralement coulées avec les armatures dans la partie inférieure, où la mise en place et le compactage du béton sont plus faciles. Pour les dalles intérieures non exposées aux intempéries, l’ACI 318 autorise un enrobage aussi faible que 19 mm (0,75 pouce) pour les barres n°11 et plus petites. Cependant, la construction de dalles sur sol nécessite un enrobage minimal de 50 mm (2 pouces) en raison du contact avec la terre. Les tabliers de pont nécessitent l’enrobage le plus strict, avec 63 mm (2,5 pouces) typiques pour les armatures supérieures.
Les poutres nécessitent un enrobage plus important que les dalles en raison de leur exposition aux attaques environnementales sur trois faces et des conséquences structurelles plus critiques de la corrosion dans les armatures de flexion tendues. L’ACI 318 exige un enrobage minimal de 38 mm (1,5 pouce) pour les armatures de poutres non exposées aux intempéries. Pour les poutres exposées aux intempéries ou aux environnements corrosifs, cela passe à 50 mm (2 pouces) pour les barres de plus grande dimension.
Les poteaux nécessitent un enrobage minimal de 38 mm (1,5 pouce) selon l’ACI 318 pour les applications intérieures, passant à 50 mm (2 pouces) pour les poteaux exposés. Les étriers de poteaux doivent avoir le même enrobage que les armatures longitudinales principales car ils assurent la résistance au cisaillement et le confinement.
Les fondations coulées contre la terre nécessitent un enrobage minimal de 75 mm (3 pouces) selon l’ACI 318, ce qui constitue l’exigence de base la plus élevée. Cela tient compte de la présence d’humidité dans le sol, des attaques chimiques potentielles des eaux souterraines et de la difficulté d’inspection après le remblayage.
Les éléments en béton préfabriqué fabriqués dans des conditions contrôlées en usine peuvent avoir un enrobage réduit en raison d’un meilleur contrôle qualité, d’un meilleur compactage et d’une cure contrôlée. L’Eurocode 2 autorise la réduction de l’enrobage nominal de la marge pour écart (Δc_dₑᵥ) ou d’une classe structurale pour les éléments produits en usine.
La relation entre l’épaisseur d’enrobage du béton et le temps d’initiation de la corrosion suit les principes du transport de masse et des phénomènes de seuil chimique. La corrosion de l’acier dans le béton commence lorsque soit le film passif est détruit par l’accumulation de chlorures au-dessus d’une concentration seuil, soit le pH à la profondeur de l’acier tombe en dessous d’environ 9 en raison de la carbonatation. Dans les deux cas, l’épaisseur d’enrobage détermine le temps nécessaire à l’agent agressif pour atteindre l’armature.
Le temps d’initiation de la corrosion (tᵢ) pour la corrosion induite par les chlorures est modélisé à l’aide de la deuxième loi de Fick sur la diffusion. La concentration en chlorures à la profondeur x et au temps t est donnée par C(x,t) = Cₛ [1 - erf (x / 2√(D·t))], où Cₛ est la concentration en chlorures en surface, D est le coefficient de diffusion apparent des chlorures, et erf est la fonction d’erreur gaussienne. En fixant C(x,t) égal au seuil critique de chlorures (généralement 0,05–0,10 % en poids du béton pour l’acier conventionnel) et en résolvant pour t à x = épaisseur d’enrobage, on obtient le temps d’initiation. Cette relation est très sensible à l’enrobage : doubler l’épaisseur d’enrobage augmente le temps d’initiation d’un facteur d’environ quatre, tous les autres paramètres étant égaux.
Pour la corrosion induite par carbonatation, la profondeur de carbonatation (d_c) est généralement modélisée à l’aide de la relation en racine carrée du temps : d_c = k·√t, où k est le coefficient de carbonatation (généralement 3–8 mm/√an pour le béton normal). Le temps nécessaire au front de carbonatation pour atteindre l’acier est tᵢ = (enrobage/k)². Un enrobage de 30 mm avec un coefficient de carbonatation de 5 mm/√an offre 36 ans avant l’initiation de la corrosion par carbonatation. La réduction de l’enrobage à 15 mm réduit le temps d’initiation à seulement 9 ans dans les mêmes conditions.
Les études de terrain démontrent constamment l’importance cruciale de l’épaisseur d’enrobage. Les relevés de structures de ponts maritimes par le Florida Department of Transportation ont révélé que les éléments avec un enrobage inférieur à 50 mm présentaient une corrosion active après 15 à 25 ans de service, tandis que les éléments avec un enrobage supérieur à 75 mm restaient exempts de corrosion au-delà de 40 ans. Les recherches de la UK Highways Agency sur les tabliers de pont ont montré qu’une réduction de 10 mm de l’enrobage par rapport aux spécifications réduisait généralement la durée de vie de 30 à 50 %, confirmant que l’enrobage est le paramètre de conception le plus influent pour la durabilité en environnement chloruré.

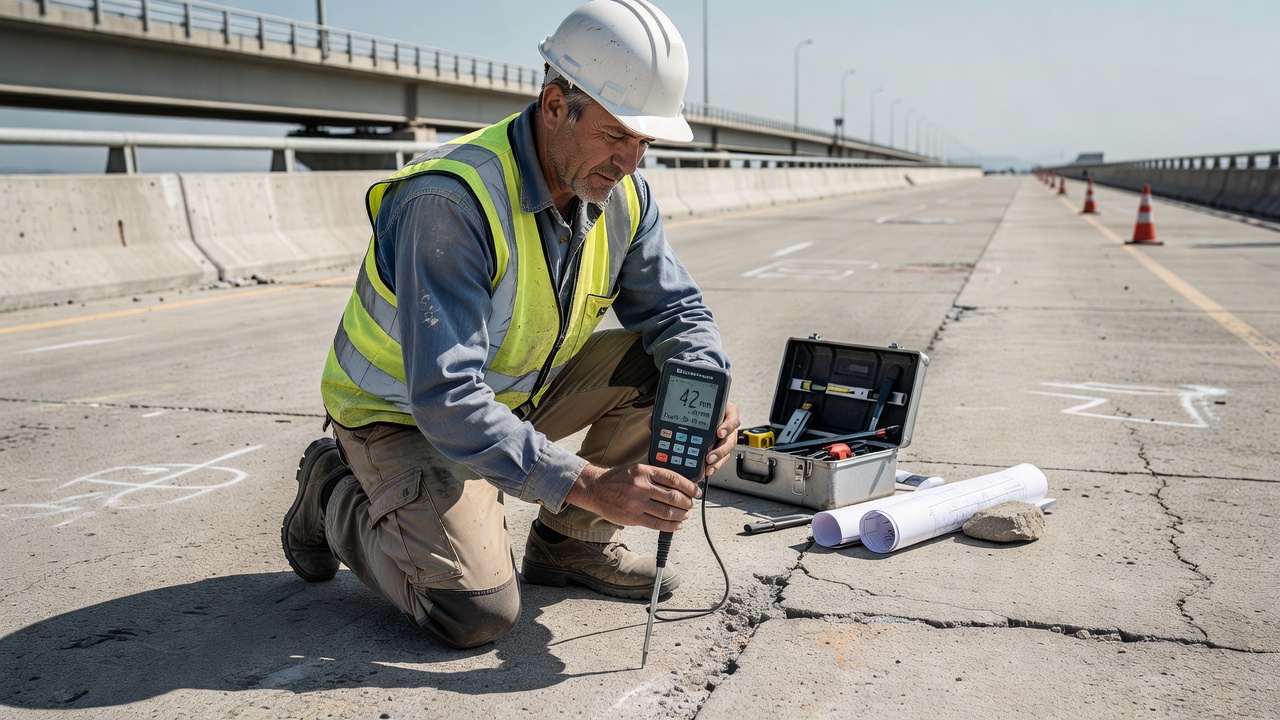

Le pachomètre, également appelé cover meter ou détecteur d’armatures, est l’instrument d’essai non destructif le plus utilisé pour mesurer l’épaisseur d’enrobage du béton. Le principe de fonctionnement repose sur l’induction électromagnétique. Un courant alternatif dans la bobine de la sonde génère un champ magnétique alternatif. Lorsque ce champ rencontre une barre d’armature, des courants de Foucault sont induits dans l’acier, créant un champ magnétique secondaire qui modifie l’impédance de la bobine de la sonde. La variation d’impédance est proportionnelle à la distance à l’acier et au diamètre de la barre.
Les pachomètres modernes tels que le Proceq Profometer PM8000 et le Hilti PS 200 fonctionnent sur une plage de mesure de 0 à 120 mm (environ 0–4,7 pouces) avec une précision de ±1–3 mm selon les conditions. Les instruments avancés intègrent la correction des armatures voisines (NRC) qui compense automatiquement l’influence des barres d’armature adjacentes, ce qui est essentiel pour une mesure précise dans les armatures denses. Sans NRC, les mesures d’enrobage au-dessus des barres secondaires peuvent être erronées de 20 mm ou plus en raison des interférences magnétiques des armatures primaires plus profondes.
La procédure de mesure consiste à balayer lentement la sonde sur la surface du béton perpendiculairement à l’alignement prévu des barres. L’instrument affiche l’épaisseur d’enrobage en temps réel et émet généralement un signal sonore lorsque la sonde est directement au-dessus de la barre. Les capacités d’enregistrement de données permettent de cartographier l’enrobage sur l’ensemble des éléments structurels, produisant des cartes de contour d’enrobage qui identifient les zones hors tolérance. L’ASTM E2632 est la méthode d’essai standard pour évaluer les performances des pachomètres.
Les limites des pachomètres comprennent : une profondeur de mesure limitée à environ 120 mm ; une précision réduite lorsque le diamètre de la barre est inconnu ; des interférences provenant d’agrégats magnétiques, d’objets ferreux à proximité et de barres très rapprochées ; et l’impossibilité de mesurer l’enrobage sur des armatures non ferreuses (par exemple, les barres en PRFV).
Le radar géologique (Ground Penetrating Radar - GPR) offre une technique alternative de mesure de l’enrobage, particulièrement utile lorsque les armatures sont trop profondes pour les pachomètres conventionnels, lorsque l’enrobage dépasse 120 mm, ou lorsqu’un balayage de toute la surface est nécessaire. Le GPR fonctionne en émettant des impulsions électromagnétiques dans le béton et en enregistrant les réflexions provenant des objets enfouis et des interfaces de couches. Le temps de trajet aller-retour de l’impulsion radar, combiné à la permittivité diélectrique connue du béton, permet de calculer la profondeur.
Pour les applications de mesure d’enrobage, les antennes GPR dans la gamme de fréquences 1,5–4,0 GHz sont préférées. Les fréquences plus élevées offrent une meilleure résolution pour les couches d’enrobage minces mais une profondeur de pénétration réduite. L’antenne 2,6 GHz utilisée dans des systèmes comme le GSSI StructureScan Mini XT offre une résolution d’environ 40 mm dans la mesure de l’épaisseur d’enrobage avec une pénétration jusqu’à 450 mm. Les antennes à plus basse fréquence (900 MHz–1,5 GHz) peuvent pénétrer jusqu’à 800 mm mais avec une précision réduite pour les enrobages peu profonds.
Le GPR présente l’avantage d’un balayage continu le long des lignes de relevé, produisant des radargrammes (coupes B) qui montrent les motifs de réflexion hyperboliques caractéristiques des armatures. L’analyse permet la détermination simultanée de l’épaisseur d’enrobage, de l’espacement des barres et du nombre de barres. Cependant, la précision du GPR dépend crucialement de la constante diélectrique du béton, qui varie avec la teneur en humidité, la densité et le type de granulats. Les imprécisions dans l’étalonnage diélectrique peuvent produire des erreurs de ±5 mm ou plus. Le GPR nécessite également une formation importante de l’opérateur et une analyse de post-traitement à l’aide de logiciels tels que RADAN (GSSI).
Une étude comparative publiée dans Građevinar (2021) comparant les performances des pachomètres et du GPR sur neuf études de cas a révélé que les pachomètres offrent une précision supérieure pour les enrobages inférieurs à 80 mm (±1–3 mm), tandis que le GPR présente des avantages pour l’évaluation des enrobages plus profonds et la couverture de grandes surfaces. Le choix entre les méthodes dépend de l’épaisseur d’enrobage, de la densité des armatures, de la précision requise et de l’objectif de l’investigation.
Lorsque les méthodes CND produisent des résultats douteux ou lorsqu’une vérification légale est nécessaire, la mesure directe par enlèvement localisé du béton est la méthode définitive. Cela consiste à exposer l’armature en piquant le béton d’enrobage sur de petites zones (généralement 50 mm de diamètre), à mesurer la distance directement avec un comparateur de profondeur, puis à réparer l’ouverture avec un mortier de réparation structurelle conformément à l’ASTM C928. Bien que destructive, elle fournit une vérification absolue qui peut être utilisée pour calibrer les instruments CND pour les relevés non destructifs ultérieurs.
Un enrobage du béton insuffisant est le défaut de conception ou de construction le plus courant conduisant à une corrosion prématurée des armatures et à la détérioration du béton. Les conséquences se propagent à travers de multiples mécanismes et se manifestent à des niveaux de sévérité progressifs.
La fissuration par tassement plastique est la conséquence la plus précoce d’un enrobage insuffisant. Lorsque l’enrobage est mince, l’armature enrobée agit comme un frein au tassement vertical du béton frais après la mise en place. Des fissures se forment au-dessus des barres lorsque le béton se tasse autour de celles-ci. Ces fissures sont visibles quelques heures après la mise en place et fournissent des chemins directs pour l’humidité et les chlorures vers l’acier, contournant la protection prévue par l’enrobage.
La carbonatation accélérée survient comme deuxième conséquence. Le dioxyde de carbone de l’atmosphère diffuse à travers le béton d’enrobage plus rapidement dans les sections plus minces. La réaction de carbonatation transforme l’hydroxyde de calcium en carbonate de calcium, réduisant le pH de la solution interstitielle d’environ 12,5 à moins de 9. À ce niveau de pH, le film passif sur l’acier n’est plus stable, et une corrosion généralisée s’initie sur toute la surface de la barre. La profondeur de carbonatation dans le béton normal suit la racine carrée du temps, donc un enrobage de 15 mm dans un béton de 30 MPa avec un rapport eau-ciment modéré peut se carbonater complètement en 5 à 10 ans en environnement urbain.
La corrosion par piqûres induite par les chlorures est la conséquence la plus agressive lorsque l’enrobage insuffisant coïncide avec une exposition aux chlorures. Les ions chlorure provenant des sels de déverglaçage, de l’eau de mer ou des environnements industriels pénètrent dans le béton par diffusion, absorption capillaire et pression hydrostatique. Lorsque la concentration en chlorures à la profondeur de l’acier dépasse le niveau seuil (généralement 0,4–1,0 % en poids du ciment, ou environ 0,05–0,15 % en poids du béton, selon le type de ciment, le pH et le potentiel de l’acier), la rupture localisée du film passif initie une corrosion par piqûres. Les piqûres créent des anodes hautement localisées avec des densités de courant extrêmement élevées, entraînant une perte de section métallique profonde tandis que l’acier environnant reste apparemment sain.

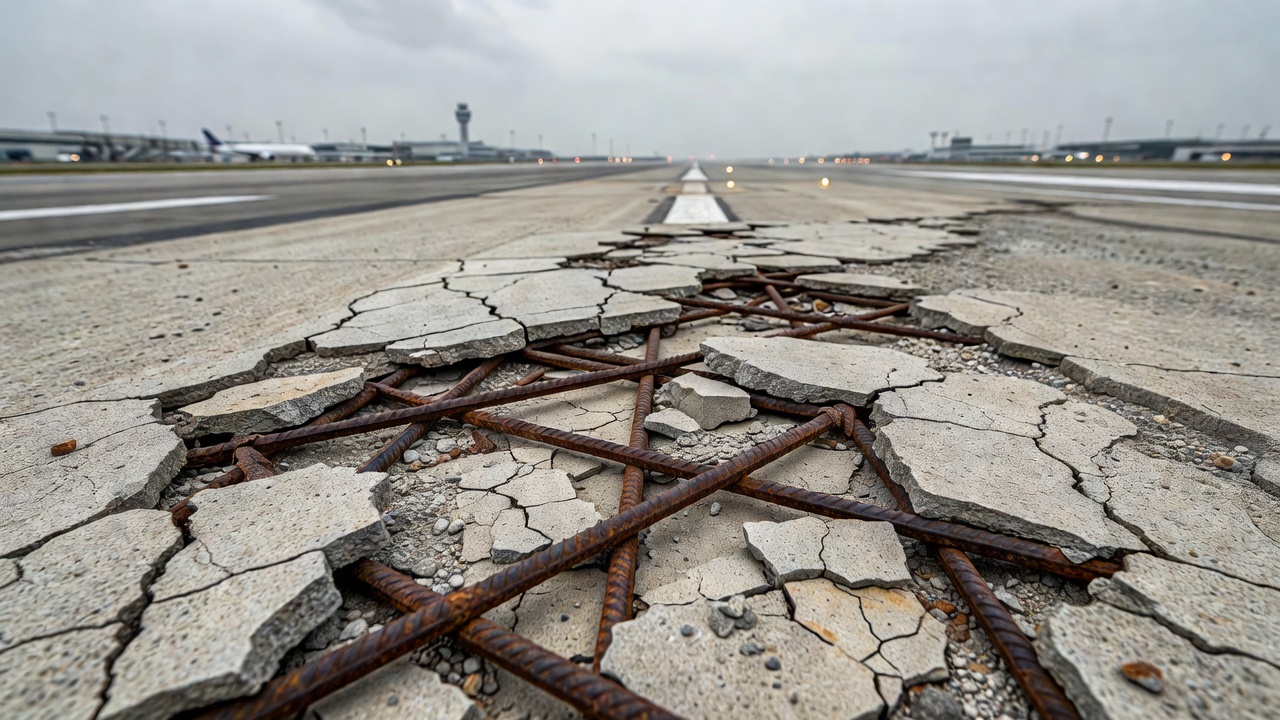

La fissuration et l’éclatement induits par la corrosion représentent la conséquence structurelle visible. Les produits de corrosion (hydroxyde ferreux, hydroxyde ferrique, goethite, lépidocrocite et magnétite) occupent 2 à 6 fois le volume de l’acier d’origine consommé. Cette expansion volumétrique génère des contraintes de cisaillement circonférentielles dans le béton environnant. Lorsque ces contraintes dépassent la résistance à la traction du béton (généralement 2–5 MPa), des fissures radiales se propagent de la barre à la surface. La corrosion continue élargit ces fissures et conduit à l’éclatement — le détachement de fragments de béton autour de la barre. Les zones éclatées accélèrent encore la détérioration en exposant du béton frais à l’environnement et en réduisant la section structurelle efficace.
La réduction de la capacité structurelle découle des effets combinés de la perte de section d’acier, de la perte de section de béton et de la dégradation de l’adhérence. Une perte de 10 % de la section d’acier due à une corrosion uniforme réduit la capacité en moment d’une poutre typique d’environ 8 à 10 %. La corrosion par piqûres peut entraîner une réduction locale de 20 % de la section de la barre tout en paraissant mineure dans la perte de poids globale, créant des concentrations de contraintes qui précipitent une rupture soudaine sous charge. La dégradation de la résistance d’adhérence est particulièrement sévère lorsque l’enrobage est perdu par éclatement, car le confinement essentiel au transfert d’adhérence est éliminé.
Les risques spécifiques aux aéroports d’un enrobage insuffisant comprennent la génération de débris d’objets étrangers (FOD) provenant de fragments de béton éclaté sur les pistes et les voies de circulation. Les armatures exposées aux joints et aux bords des chaussées créent des risques de trébuchement et de perforation des pneus pour les aéronefs. La Circulaire consultative FAA 150/5370-10 spécifie des exigences strictes d’enrobage pour les chaussées aéronautiques : 75 mm (3 pouces) d’enrobage minimal pour les armatures des chaussées en béton, augmenté par rapport aux exigences précédentes de 50 mm. L’Annexe 14 de l’OACI fait référence aux systèmes de notification ACN/PCN qui tiennent compte indirectement de l’état des chaussées, le défaut d’enrobage étant un facteur majeur de détérioration de l’état des chaussées.
Les exigences d’enrobage du béton pour les chaussées aéroportuaires sont parmi les plus strictes du génie civil en raison des conséquences extrêmes de la détérioration de surface dans un environnement aéroportuaire opérationnel. La FAA et l’OACI établissent des normes d’enrobage à travers de multiples documents.
La Circulaire consultative FAA 150/5370-10H (Spécifications standard pour la construction des aéroports) établit l’enrobage minimal pour les chaussées aéroportuaires à 75 mm (3 pouces) pour les chaussées en béton armé continu (CRCP) et les chaussées en béton ordinaire avec joints (JPCP) contenant des armatures en acier. Cette valeur reflète les conditions d’exposition extrêmement agressives : produits chimiques de dégivrage des aéronefs (y compris l’acétate de potassium, l’acétate de sodium et les composés à base d’urée), déversements de carburant, fuites de fluides hydrauliques, cycles de gel-dégel, et charges dynamiques lourdes qui accélèrent la microfissuration et les mécanismes de transport.
Le UFC 3-260-01 du Corps des ingénieurs de l’armée américaine (Planification et conception des aérodromes et héliports) spécifie que l’enrobage au-dessus des armatures supérieures dans les chaussées aéroportuaires doit être d’au moins 75 mm (3 pouces), avec un enrobage au-dessus des armatures inférieures d’au moins 50 mm (2 pouces) pour les goujons aux joints et 38 mm (1,5 pouce) pour les armatures continues dans les dalles supportant des aéronefs de 12,5 tonnes métriques. Ces valeurs augmentent de 13 mm lorsque la chaussée est exposée aux produits chimiques de déverglaçage.
Le Manuel de conception des aérodromes de l’OACI Partie 3 — Chaussées (Doc 9157) fournit des directives sur les normes de conception des chaussées mais renvoie les valeurs spécifiques d’enrobage aux normes nationales. Le manuel souligne que l’enrobage du béton doit être adéquat pour protéger les armatures contre la corrosion induite par les produits chimiques de dégivrage et recommande un enrobage minimal de 70 mm pour les chaussées en béton armé dans les zones soumises aux opérations de dégivrage. Le manuel insiste également sur le fait que les produits de scellement et les barrières d’étanchéité aux joints de chaussée ne doivent pas réduire l’enrobage effectif aux joints, qui sont les emplacements les plus vulnérables à la corrosion dans les chaussées aéroportuaires.
L’Administration de la sécurité des transports (TSA) et les autorités aéroportuaires reconnaissent de plus en plus que la détection d’un enrobage insuffisant devrait être intégrée dans les relevés de l’indice d’état des chaussées (PCI) effectués conformément à l’ASTM D5340. La corrélation entre un faible enrobage et les détresses de surface des chaussées — en particulier l’éclatement des joints, les cassures d’angle et les poinçonnements — signifie que l’évaluation de l’enrobage devrait faire partie des programmes complets d’évaluation des chaussées. La plateforme d’inspection basée sur l’IA de TarmacView répond à ce besoin en détectant les zones d’armatures exposées et d’enrobage insuffisant grâce à une analyse avancée par vision industrielle des images de surface des chaussées, permettant aux exploitants aéroportuaires de prioriser la réparation des zones à enrobage déficient avant qu’elles ne deviennent des risques FOD à part entière.
L’inspection de l’enrobage du béton dans les structures existantes suit des procédures systématiques définies par l’ACI 228.2R (Méthodes d’essai non destructives pour l’évaluation du béton dans les structures) et la RILEM TC 127-TENR. L’évaluation se déroule généralement en trois phases : étude documentaire, investigation sur site et analyse des données.
La phase d’étude documentaire examine les dessins de conception, les enregistrements de construction et les rapports d’inspection pour identifier les valeurs d’enrobage spécifiées pour chaque type d’élément structurel. Cela établit les critères d’acceptation par rapport auxquels les mesures de terrain sont comparées. Toute variation entre les documents contractuels et l’enrobage réel construit est signalée pour investigation.
La phase d’investigation sur site commence par l’étalonnage des instruments de mesure d’enrobage à l’aide d’échantillons de référence d’épaisseur d’enrobage et de diamètre de barre connus. L’ASTM E2632 exige une vérification de l’étalonnage avant et après chaque session de relevé. Des grilles de mesure sont établies sur les éléments structurels à des espacements de 300–500 mm pour les relevés détaillés et 500–1000 mm pour les relevés de dépistage. Chaque point de mesure est marqué, et la lecture d’enrobage est enregistrée avec l’indication de détection de barre. Les instruments modernes se connectent à des tablettes via Bluetooth pour l’enregistrement des données en temps réel et la cartographie coordonnée par GPS.
La phase d’analyse des données implique l’évaluation statistique des mesures d’enrobage par rapport aux valeurs spécifiées. L’ACI 214.4R fournit des directives pour l’interprétation des résultats d’essai d’enrobage. Les critères d’acceptation exigent généralement que 90 % des valeurs d’enrobage mesurées dépassent le minimum spécifié, et qu’aucune mesure individuelle ne soit inférieure au minimum spécifié moins 6 mm (0,25 pouce). La distribution des données est analysée pour identifier un enrobage systématiquement faible, ce qui peut indiquer des cages d’armature mal assemblées, des coffrages déplacés, des écarteurs ou des supports de barres inadéquats, ou des cales d’enrobage manquantes.
L’évaluation prend également en compte la qualité de l’enrobage en plus de sa quantité. Une profondeur d’enrobage conforme aux spécifications mais constituée de béton poreux, mal compacté ou fissuré offre une protection inadéquate. La qualité du béton d’enrobage dépend du rapport eau-ciment, du degré de compactage (consolidation), de l’efficacité de la cure et de la présence de fissures de tassement plastique ou de nids de gravier. La qualité de l’enrobage est évaluée par une combinaison d’essais de perméabilité à l’air (méthode de perméabilité Torrent), d’essais d’absorption d’eau (essai d’absorption superficielle initiale — ISAT) et d’évaluation de la résistance en surface (essai d’arrachement selon l’ASTM C1583).
Lorsque les mesures d’enrobage révèlent une épaisseur insuffisante, les options de remédiation dépendent de la sévérité du défaut, des conditions d’exposition, du rôle structurel de l’élément et de l’analyse coût-bénéfice des options disponibles.
Les traitements par hydrogel pénétrant offrent une solution pratique et économique pour la remédiation d’un enrobage insuffisant. Des produits tels que AQURON 2000 et AQURON 7000 sont des formulations à base d’eau appliquées par pulvérisation, contenant des composés à base de silicate qui réagissent avec l’hydroxyde de calcium dans la structure poreuse du béton pour former un hydrogel cristallin dans le réseau capillaire. Cela réduit la perméabilité de plus de 100 % selon les mesures d’absorption d’eau. Des études indépendantes ont montré que le traitement par hydrogel peut efficacement doubler l’enrobage équivalent du béton. Par exemple, une épaisseur d’enrobage réelle de 20 mm traitée avec un hydrogel pénétrant a l’équivalence protectrice de 40 mm d’enrobage non traité. Les recherches indiquent qu’un facteur d’équivalence de 2,0 est conservateur pour un béton ayant une résistance à la compression allant jusqu’à 50 MPa.
Les avantages du traitement par hydrogel incluent un temps d’arrêt minimal (environ 1 heure avant l’exposition à l’eau), aucune modification des dimensions ou de l’apparence de la structure, et une application par équipement de pulvérisation conventionnel. Le traitement pénètre jusqu’à une profondeur de 15 à 40 mm selon la porosité du béton et la teneur en humidité. Cette option est particulièrement adaptée aux défauts d’enrobage insuffisant sur de grandes surfaces où d’autres méthodes de remédiation sont impraticables.
Les revêtements cimentaires de surface tels que le Flexcrete Cementitious Coating 851 offrent une approche alternative en appliquant une fine couche de ciment modifié par polymère à la surface du béton. Des essais indépendants ont démontré qu’un revêtement de 2 mm de revêtement cimentaire équivaut à 100 mm de béton d’enrobage de bonne qualité en termes de résistance à la diffusion des chlorures. Ces revêtements constituent une barrière complète à l’eau sous une pression de 10 bars et réagissent chimiquement avec le substrat pour former une liaison intégrale. Les essais au Centre technologique de construction VINCI n’ont montré aucun flux d’ions chlorure à l’état d’équilibre détectable à travers le revêtement après 24 ans d’exposition, tandis que le béton témoin a atteint la transmission des chlorures à l’état d’équilibre en 28 jours.
Les revêtements cimentaires sont appliqués au pinceau ou par pulvérisation en une ou deux couches. Ils peuvent être assortis à la couleur du béton parent, ce qui les rend esthétiquement acceptables pour les surfaces visibles. Les revêtements sont marqués CE selon la norme BS EN 1504 (Produits et systèmes pour la protection et la réparation des structures en béton) et ont démontré leurs performances sur des structures dans le monde entier, y compris le viaduc de la West Kowloon Expressway menant à l’aéroport international de Hong Kong, où un enrobage insuffisant a été détecté sur des segments préfabriqués pendant la construction.
Pour les structures existantes où un enrobage insuffisant a déjà conduit à une corrosion active, la protection cathodique (PC) fournit un contrôle électrochimique de la corrosion. Les systèmes de protection cathodique à courant imposé (ICCP) utilisent une alimentation en courant continu basse tension connectée entre une anode inerte (généralement un treillis en titane à oxyde métallique mixte ou un revêtement conducteur) sur la surface du béton et l’acier d’armature agissant comme cathode. Le courant appliqué force le potentiel de l’acier en dessous du seuil de corrosion, arrêtant toute activité de corrosion quelle que soit l’épaisseur d’enrobage.
La protection cathodique par anode sacrificielle utilise des anodes en zinc ou en aluminium fixées à la surface du béton ou noyées dans des zones de réparation. Des anodes en zinc projetées thermiquement ont été appliquées sur des infrastructures de pont présentant un faible enrobage pour fournir une protection contre la corrosion sans enlever le béton sain. Le Florida Department of Transportation a largement utilisé cette approche sur les ponts maritimes où un enrobage insuffisant a été identifié.
Pour les zones localisées de faible enrobage, l’enlèvement et le remplacement du béton constituent la remédiation définitive. Le béton à faible enrobage est enlevé par lancement à haute pression d’eau (hydrodémolition) ou par piquage mécanique jusqu’à une profondeur d’au moins 20 mm derrière l’armature. Le coffrage est repositionné pour atteindre l’enrobage spécifié, et la section est recoulée avec du béton conventionnel ou un mortier de réparation à retrait compensé. Pour les tabliers de pont, le rechargement en béton avec un béton modifié à la microsilice offre un enrobage supplémentaire de 40 à 75 mm tout en renouvelant la couche de roulement.
Cette approche est coûteuse et perturbatrice mais offre une condition de restauration permanente. Pour les éléments en béton préfabriqué présentant un faible enrobage identifié, les décisions d’acceptation ou de rejet en usine sont préférées à la remédiation sur site, conduisant à un remplacement immédiat plutôt qu’à une réparation. Cependant, une fois les éléments installés et intégrés dans la structure, le remplacement sur toute l’épaisseur est rarement pratique, et les méthodes de remédiation alternatives sont préférées.
L’approche la plus efficace contre le faible enrobage est la prévention par des détails de conception appropriés et un contrôle qualité de la construction. Les concepteurs doivent prévoir des marges de tolérance adéquates — un enrobage spécifié de 38 mm avec une tolérance de construction de ±6 mm laisse une marge acceptable nulle. Spécifier un enrobage de 50 mm pour les dalles exposées aux intempéries alors que le minimum du code est de 38 mm offre des objectifs plus réalistes.
Les mesures de construction comprennent : l’utilisation de supports de barres (bar chairs) et d’écarteurs à roulettes en plastique à un espacement maximal de 600 mm pour soutenir les armatures à la profondeur de conception ; l’augmentation de la densité des supports aux joints de construction et aux bords des dalles où le déplacement est le plus probable ; la vérification de l’enrobage avec des jauges de profondeur profilées avant la mise en place du béton ; l’inspection du déplacement des coffrages pendant le coulage ; et la réalisation de relevés d’enrobage post-mise en place sur les éléments achevés pour identifier précocement les défauts.
| Norme | Élément / Exposition | Enrobage minimal |
|---|---|---|
| ACI 318-19 | Coulé contre/perpétuellement exposé à la terre | 75 mm (3 po) |
| ACI 318-19 | Exposé aux intempéries — barres n°6 à n°18 | 50 mm (2 po) |
| ACI 318-19 | Exposé aux intempéries — barres n°5 et inférieures | 38 mm (1,5 po) |
| ACI 318-19 | Dalles/murs non exposés — barres n°11 et inférieures | 19 mm (0,75 po) |
| ACI 318-19 | Poutres/poteaux non exposés | 38 mm (1,5 po) |
| AASHTO LRFD | Armatures supérieures du tablier de pont | 63 mm (2,5 po) |
| AASHTO LRFD | Armatures inférieures du tablier de pont | 25 mm (1 po) |
| AASHTO LRFD | Infrastructure — exposition sévère | 75 mm (3 po) |
| Eurocode 2 XC4 | Structures extérieures — 100 ans S6 | 45 mm |
| Eurocode 2 XD3/XS3 | Zone de marée/projection — 100 ans S6 | 65 mm |
| FAA AC 150/5370-10H | Chaussée aéroportuaire en béton | 75 mm (3 po) |
| UFC 3-260-01 | Acier supérieur des chaussées aéronautiques | 75 mm (3 po) |
L’enrobage du béton est le paramètre le plus critique pour assurer la durabilité à long terme et l’intégrité structurelle du béton armé. Il constitue la défense primaire contre la corrosion des armatures grâce à ses fonctions de barrière physique, de passivation chimique et d’isolation thermique. Les exigences d’enrobage établies par l’ACI 318, l’AASHTO, l’Eurocode 2 et les normes FAA/OACI reflètent la sévérité de l’exposition, le type d’élément et la durée de vie de calcul. Les mesures sur site à l’aide de pachomètres et du GPR fournissent une assurance qualité essentielle pour les nouvelles constructions et une évaluation de l’état pour les structures existantes. Lorsqu’un enrobage insuffisant est identifié, les options de remédiation allant des traitements par hydrogel et des revêtements de surface à la protection cathodique et au remplacement du béton offrent une approche graduée pour restaurer la fonction protectrice. Dans les environnements aéroportuaires où les conséquences sécuritaires d’une exposition des armatures incluent les risques FOD et la dégradation structurelle, des programmes rigoureux de spécification, de vérification et de remédiation de l’enrobage sont essentiels pour maintenir la sécurité opérationnelle et prolonger la durée de vie des chaussées.
