Conception de Mélange de Béton

La conception de mélange de béton est le processus d’ingénierie systématique visant à déterminer la combinaison la plus économique et pratique des ingrédients du béton disponibles localement — matériaux cimentaires, granulats fins et grossiers, eau et adjuvants chimiques — pour produire un béton répondant aux exigences de propriétés spécifiées à l’état frais et durci avec un niveau de fiabilité acceptable. Le résultat de la conception de mélange est un ensemble de poids de gâchée par volume unitaire de béton, exprimé soit en poids par yard cube (lb/yd³) soit par mètre cube (kg/m³), avec les proportions de mélange correspondantes en poids (par exemple, 1:2,5:3,0:0,45 pour ciment:granulat fin:gros granulat:eau).

Définition et Objectifs de la Conception de Mélange de Béton

La conception de mélange de béton est définie par le comité ACI 211 comme le processus de sélection des proportions des mélanges de béton pour atteindre des propriétés spécifiées à l’état frais et durci tout en maintenant l’économie. La méthode des volumes absolus est la procédure de dosage la plus largement acceptée pour le béton de densité normale, comme documenté dans l’ACI PRC-211.1-22 (Sélection des Proportions pour le Béton de Densité Normale et Haute Densité — Guide). Ce guide remplace l’ACI 211.1-91 et représente l’état actuel de la pratique en Amérique du Nord pour le dosage du béton.

Les objectifs principaux de la conception de mélange de béton sont au nombre de quatre. Premièrement, l’ouvrabilité — le béton frais doit pouvoir être correctement mélangé, transporté, mis en place, compacté et fini sans ségrégation ni ressuage excessif, avec un affaissement approprié à la méthode de construction (typiquement 1 à 3 pouces pour le béton de chaussée, 3 à 5 pouces pour les éléments de bâtiment, et jusqu’à 8 pouces pour le béton pompable). Deuxièmement, la résistance et la durabilité — le béton durci doit atteindre la résistance à la compression ou à la flexion spécifiée à l’âge désigné (typiquement 28 jours) et doit résister aux conditions d’exposition anticipées, notamment les cycles de gel-dégel, les attaques sulfatiques, la pénétration des chlorures, la réaction alcali-granulats et l’abrasion due au trafic. Troisièmement, l’économie — les proportions doivent utiliser la teneur minimale en liant compatible avec l’obtention des propriétés requises, et doivent maximiser l’utilisation des granulats disponibles localement tout en minimisant la teneur en eau. Quatrièmement, l’uniformité — le mélange doit être reproductible d’une gâchée à l’autre dans les conditions normales de variation de production des matériaux, de précision de dosage et de conditions environnementales.

Les caractéristiques requises sont déterminées par l’application prévue, les conditions d’exposition, la taille et la forme des éléments structurels, et les méthodes de construction. Pour les chaussées aéroportuaires, le Manuel de Conception des Aérodromes de l’OACI, Partie 3 (Doc 9157), fournit des conseils supplémentaires sur les exigences de qualité du béton spécifiques aux pistes, voies de circulation et aires de trafic soumises aux charges des aéronefs. Le manuel souligne que le béton de chaussée doit résister aux déversements de carburant et d’huile, aux attaques chimiques des agents de dégivrage et aux chocs thermiques des souffles de réacteurs, en plus des exigences de charge structurelle.

Méthode des Volumes Absolus de l’ACI 211

La méthode des volumes absolus de l’ACI 211 est la procédure de dosage standard pour le béton de densité normale aux États-Unis et dans de nombreux autres pays. Elle repose sur le principe fondamental que la somme des volumes absolus de tous les constituants du béton — ciment, matériaux cimentaires supplémentaires (MCS), granulat fin, gros granulat, eau et air — doit être égale à un volume unitaire de béton (typiquement 1 yard cube ou 1 mètre cube). Le volume absolu de chaque matériau solide est calculé en divisant sa masse par sa masse volumique multipliée par la densité de l’eau (62,4 lb/ft³ ou 1000 kg/m³).

La procédure comprend huit étapes séquentielles. Étape 1 : sélectionner l’affaissement approprié au type de construction, sur la base des tableaux de l’ACI 211 ou des spécifications du projet. Étape 2 : sélectionner la dimension nominale maximale des granulats (DNMG) en tenant compte des dimensions des éléments, de l’espacement des armatures et de l’épaisseur de la dalle. Pour les chaussées aéroportuaires, la FAA P-501 autorise une DNMG jusqu’à 2 pouces (50 mm) pour la pleine épaisseur et jusqu’à 1,5 pouce (38 mm) pour la couche de roulement. Étape 3 : estimer la teneur en eau de gâchage et la teneur en air requises pour l’affaissement et la DNMG sélectionnés, à l’aide de valeurs tabulées pour le béton non entraîné et le béton entraîné. Étape 4 : sélectionner le rapport eau/liants (E/L) en fonction de la résistance requise et des exigences de durabilité, en utilisant soit les relations établies résistance-E/L issues de données de terrain, soit le tableau de relations approximatives de l’ACI 211. Étape 5 : calculer la teneur en liants en divisant la teneur en eau estimée par le rapport E/L sélectionné. Étape 6 : estimer la teneur en gros granulats à l’aide du facteur de volume apparent du Tableau 6.3.3 de l’ACI 211, qui dépend de la DNMG et du module de finesse du granulat fin. Étape 7 : estimer la teneur en granulats fins en soustrayant les volumes absolus de tous les autres constituants du volume unitaire, puis en convertissant le volume restant en poids à l’aide de la masse volumique du granulat fin. Étape 8 : ajuster les poids de gâchée pour les conditions d’humidité des granulats — l’eau de gâchage doit être réduite de l’humidité libre apportée par les granulats, et les poids des granulats doivent être augmentés pour tenir compte de l’eau absorbée qui ne contribue pas à la teneur en eau.

L’ACI 211 fournit des exemples pratiques pour trois scénarios courants : Exemple 1 — dosage d’un mélange utilisant uniquement du ciment Portland (mélange à ciment direct) ; Exemple 2 — dosage d’un mélange binaire contenant des cendres volantes ; Exemple 3 — dosage d’un mélange utilisant un facteur d’efficacité du liant (approche de la valeur k) pour tenir compte de la contribution relative des MCS à la résistance. L’édition 2022 de l’ACI PRC-211.1 comprend également un quatrième exemple utilisant le volume de pâte cible, reflétant les tendances modernes vers des spécifications basées sur la performance et un dosage basé sur le volume plutôt que les méthodes traditionnelles basées sur le poids.

La méthode des volumes absolus produit une première approximation des proportions du mélange qui doit être vérifiée par des gâchées d’essai. Le guide de l’ACI indique explicitement que les proportions calculées par quelque méthode que ce soit doivent toujours être considérées comme provisoires, sujettes à révision en fonction des résultats des gâchées d’essai. La méthode n’est pas applicable sans modification au béton de granulats légers, au béton perméable, au béton auto-plaçant ou au béton compacté au rouleau — chacun ayant son propre guide de dosage ACI dédié.

Sélection du Rapport Eau-Ciment pour la Résistance et la Durabilité

Le rapport eau/liants (E/L) est le paramètre le plus important dans la conception de mélange de béton car il gouverne à la fois la résistance et la durabilité du béton durci. La loi d’Abrams, formulée par Duff Abrams en 1918, stipule que pour des matériaux cimentaires et granulats donnés, la résistance à la compression d’un béton correctement compacté est inversement proportionnelle au rapport eau-ciment. Mathématiquement, cette relation s’exprime par : f’c = A / B^(E/C), où f’c est la résistance à la compression, A et B sont des constantes empiriques, et E/C est le rapport eau-ciment en masse. Pour le béton de ciment Portland typique, une réduction du rapport E/L de 0,50 à 0,40 peut augmenter la résistance à la compression à 28 jours d’environ 4 000 psi à 5 500 psi.

La sélection du rapport E/L implique de considérer simultanément les exigences de résistance et les classes d’exposition à la durabilité. Le rapport E/L déterminant est la valeur la plus basse requise pour satisfaire tous les critères applicables. Pour la résistance, le rapport E/L cible est déterminé à partir de la résistance moyenne à la compression requise (f’cr), qui doit dépasser la résistance à la compression spécifiée (f’c) d’une marge qui tient compte de la variabilité attendue dans la production et les essais. L’ACI 318 exige que f’cr = f’c + 1,34 × s (où s est l’écart type des résultats d’essai) lorsque des données de terrain suffisantes sont disponibles, ou alternativement f’cr = f’c + 2 500 psi lorsque f’c ≤ 5 000 psi et qu’aucun relevé de terrain n’existe. La relation entre le rapport E/L et la résistance est établie à partir du Tableau 9-3 de l’ACI 211.1 ou de la Fig. 9-2 du manuel PCA Design and Control of Concrete Mixtures.

Pour la durabilité, les rapports E/L maximaux sont imposés par les codes du bâtiment et les spécifications du projet en fonction des conditions d’exposition. Le Tableau 19.3.2.1 de l’ACI 318 spécifie les exigences suivantes de rapport E/L maximal et de f’c minimal : pour le béton exposé au gel-dégel en condition humide ou aux sels de dégivrage — rapport E/L maximal de 0,45 et f’c minimal de 4 500 psi ; pour le béton en contact continu avec l’eau et nécessitant une faible perméabilité — rapport E/L maximal de 0,50 et f’c minimal de 4 000 psi ; pour le béton exposé aux chlorures provenant des sels de dégivrage, de l’eau salée, de l’eau saumâtre ou de l’eau de mer — rapport E/L maximal de 0,40 et f’c minimal de 5 000 psi. Pour l’exposition aux sulfates, les exigences deviennent plus strictes à mesure que la concentration en sulfates augmente, les conditions sulfatiques très sévères (plus de 10 000 ppm SO₄) nécessitant un rapport E/L maximal de 0,40 et un ciment de Type V ou HS.

Pour le béton de chaussée aéroportuaire selon la FAA P-501, le principal critère de résistance est la résistance à la flexion (module de rupture) à 28 jours, typiquement spécifiée à 650–700 psi pour les chaussées aéroportuaires, plutôt que la résistance à la compression utilisée pour le béton de bâtiment. Le rapport E/L pour le béton aéroportuaire est choisi pour atteindre la résistance à la flexion cible tout en satisfaisant les exigences de durabilité pour l’exposition au gel-dégel. La section 501-5.2 de la FAA P-501 exige que le béton soit conçu pour une résistance à la flexion à 28 jours qui atteint ou dépasse les critères d’acceptation spécifiés dans les documents du projet, avec un contrôle qualité statistique appliqué aux résultats de production.

Dosage des Granulats

Le dosage des granulats consiste à déterminer le mélange optimal de granulats fins et grossiers pour produire un béton ouvrable, économique et durable. Les granulats occupent entre 60 % et 80 % du volume total du béton, ce qui rend leur sélection et leur dosage essentiels à la performance du mélange. Les deux caractéristiques clés qui régissent le dosage des granulats sont la granulométrie (distribution de la taille des particules) et la forme et texture de surface des particules.

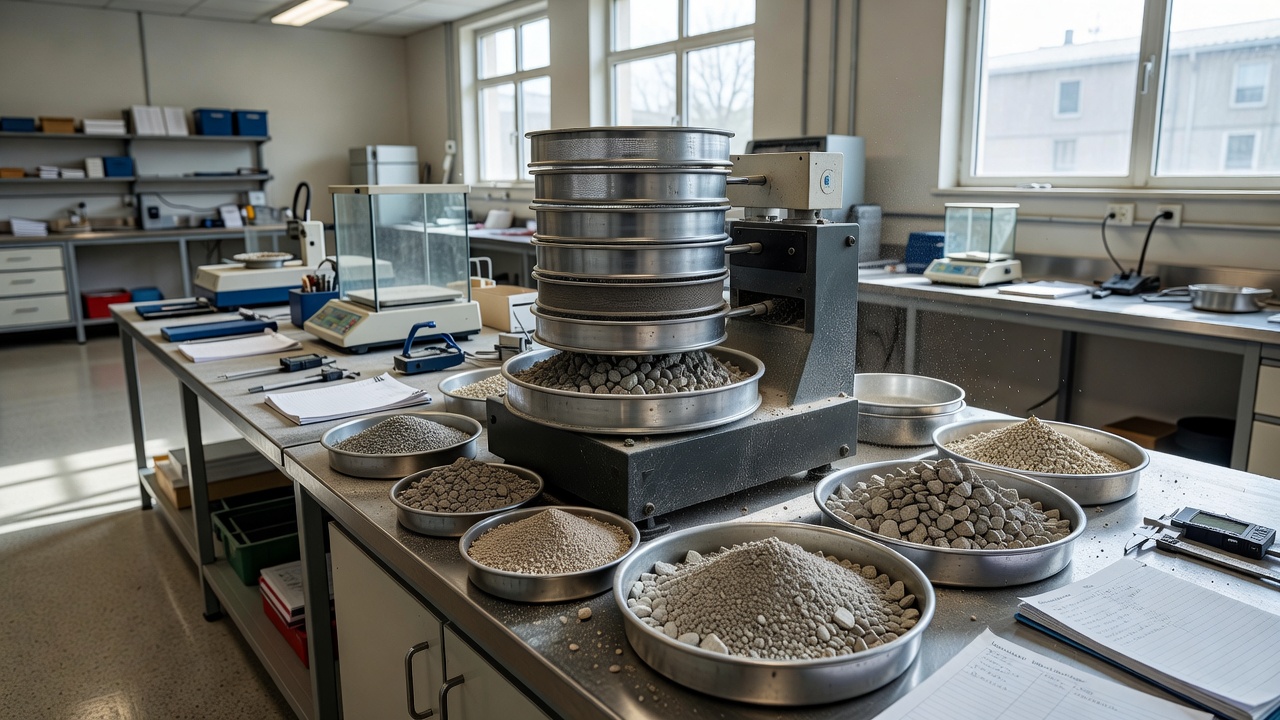

Le module de finesse (MF) du granulat fin est un indice numérique de la finesse du granulat, calculé comme la somme des pourcentages cumulés retenus sur les tamis standards (n° 4, n° 8, n° 16, n° 30, n° 50, n° 100) divisée par 100. Les valeurs typiques du MF pour le sable à béton vont de 2,3 à 3,1. Un MF plus faible indique un sable plus fin, qui nécessite plus d’eau pour une ouvrabilité donnée mais produit un mélange plus crémeux. Un MF plus élevé indique un sable plus grossier, qui réduit la demande en eau mais peut produire un béton plus rêche et moins ouvrable. La méthode de l’ACI 211 utilise le MF pour déterminer le volume apparent de gros granulats par volume unitaire de béton — un MF plus faible (sable plus fin) nécessite un volume apparent de gros granulats plus élevé pour remplir les vides, tandis qu’un MF plus élevé (sable plus grossier) nécessite moins de gros granulats.

La granulométrie combinée — la granulométrie du mélange total de granulats — est de plus en plus reconnue comme essentielle à la performance du béton. La méthode Shilstone (également connue sous le nom de « Méthode du graphique du facteur de grossièreté ») évalue la granulométrie combinée des granulats fins et grossiers à l’aide de deux paramètres : le facteur de grossièreté (CF) et le facteur d’ouvrabilité (WF). Le CF est le pourcentage du granulat total passant le tamis de 3/8 de pouce exprimé en fraction du matériau retenu sur le tamis n° 8. Le WF est le pourcentage du granulat total passant le tamis n° 8. Ces deux paramètres sont reportés sur un graphique divisé en zones représentant différentes caractéristiques d’ouvrabilité. Les mélanges tombant dans la zone centrale présentent une bonne ouvrabilité et une bonne résistance à la ségrégation, tandis que les mélanges dans les zones extérieures peuvent être sujets à la ségrégation, à la rudesse ou à une demande excessive en eau.

Le gros granulat pour le béton doit être calibré jusqu’à la plus grande dimension nominale pratique dans les conditions du chantier. Pour les chaussées aéroportuaires, la FAA P-501 autorise une granulométrie des gros granulats selon l’ASTM C 33 en plusieurs groupes de taille : Taille n° 3 (1½ à ¾ de pouce), Taille n° 57 (1 pouce au n° 4) et Taille n° 67 (¾ de pouce au n° 4), avec la mention que lorsque la DNMG dépasse 1 pouce, les granulats doivent être fournis en deux groupes de taille. La spécification impose également un maximum de 8 % en poids de pièces plates ou allongées (ratio dépassant 5:1 selon l’ASTM D 4791), ce qui est plus strict que les exigences typiques du béton de bâtiment.

Sélection et Dosage des Adjuvants

Les adjuvants chimiques et les matériaux cimentaires supplémentaires (MCS) sont des composants essentiels de la conception moderne des mélanges de béton, présents dans la majorité du béton produit commercialement. L’ACI PRC-211.1-22 note que les adjuvants chimiques sont fréquemment utilisés pour accélérer ou retarder le temps de prise, améliorer l’ouvrabilité, réduire les besoins en eau ou entraîner de l’air, tandis que les MCS tels que les cendres volantes, le ciment de laitier et la fumée de silice améliorent la résistance, diminuent la perméabilité, augmentent la résistance à la réaction alcali-granulats et aux attaques sulfatiques, et réduisent la chaleur d’hydratation.

Les adjuvants entraîneurs d’air (AEA) sont obligatoires dans le béton exposé au gel-dégel en condition humide. Ils introduisent des bulles d’air microscopiques (typiquement 20–300 µm de diamètre) dans la pâte de ciment, fournissant un espace pour que l’eau se dilate lorsqu’elle gèle sans endommager le béton. La teneur totale en air requise dépend de la DNMG et de la sévérité de l’exposition : pour un granulat de ¾ de pouce, la teneur en air cible est de 6,0 % ± 1,5 % en volume ; pour un granulat de 1½ pouce, 5,0 % ± 1,5 % ; et pour un granulat de 3 pouces, 4,0 % ± 1,5 %. La teneur en air est mesurée par la méthode de pression (ASTM C 231) ou la méthode volumétrique (ASTM C 173). Le dosage de l’AEA est très sensible à la variabilité des matériaux et doit être déterminé par des gâchées d’essai plutôt que par formule.

Les adjuvants réducteurs d’eau (ARE) réduisent la teneur en eau du béton pour une ouvrabilité donnée, permettant un rapport E/L plus faible et une résistance plus élevée sans ajout de ciment. Les adjuvants réducteurs d’eau à haute portée (ARÉHP) , communément appelés superplastifiants, peuvent réduire la teneur en eau de 12 % à 30 %, permettant la production de béton à haute résistance (f’c > 8 000 psi) et de béton auto-plaçant. Les ARE sont classés par l’ASTM C 494 en Types A (réducteur d’eau), D (réducteur d’eau et retardateur), E (réducteur d’eau et accélérateur), F (réducteur d’eau à haute portée) et G (réducteur d’eau à haute portée et retardateur). Le dosage du superplastifiant varie typiquement de 4 à 20 onces liquides par 100 livres de liant, un surdosage provoquant un retard excessif, une ségrégation ou un comportement de prise anormal.

Les matériaux cimentaires supplémentaires sont incorporés dans les formulations pour remplacer une partie du ciment Portland, typiquement 15–25 % en poids pour les cendres volantes (Classe F ou C selon l’ASTM C 618), 25–50 % pour le laitier granulé de haut-fourneau (Grade 100 ou 120 selon l’ASTM C 989) et 5–10 % pour la fumée de silice (selon l’ASTM C 1240). Le taux de remplacement des MCS affecte la demande en eau, le temps de prise, la vitesse de développement de la résistance et les propriétés de durabilité. Pour le béton aéroportuaire FAA P-501, les cendres volantes sont autorisées sous réserve des exigences de l’ASTM C 618 avec une perte au feu maximale inférieure à 6 % pour la Classe F ou N, et le laitier de haut-fourneau doit répondre au Grade 100 ou 120 de l’ASTM C 989. La spécification FAA note également que les propriétés chimiques et physiques supplémentaires optionnelles des Tableaux 1A et 2A de l’ASTM C 618 s’appliquent lorsque des cendres volantes sont utilisées avec des granulats réactifs.

Ajustement par Gâchée d’Essai

La gâchée d’essai est l’étape de validation en laboratoire ou sur le terrain qui suit les calculs théoriques de formulation. Quelle que soit la minutie avec laquelle les proportions sont calculées, le mélange calculé n’est qu’une première approximation qui doit être vérifiée en produisant une petite gâchée (typiquement 2–5 ft³ en laboratoire, ou un camion complet sur le terrain), en testant ses propriétés et en ajustant si nécessaire. L’ACI PRC-211.1-22 souligne que les procédures de gâchée d’essai sont essentielles car les hypothèses concernant les propriétés des matériaux — masse volumique des granulats, absorption, teneur en humidité, finesse du ciment, efficacité des adjuvants — ne sont jamais exactement égales aux valeurs réelles, et les interactions entre les matériaux ne peuvent pas être prédites uniquement par le calcul.

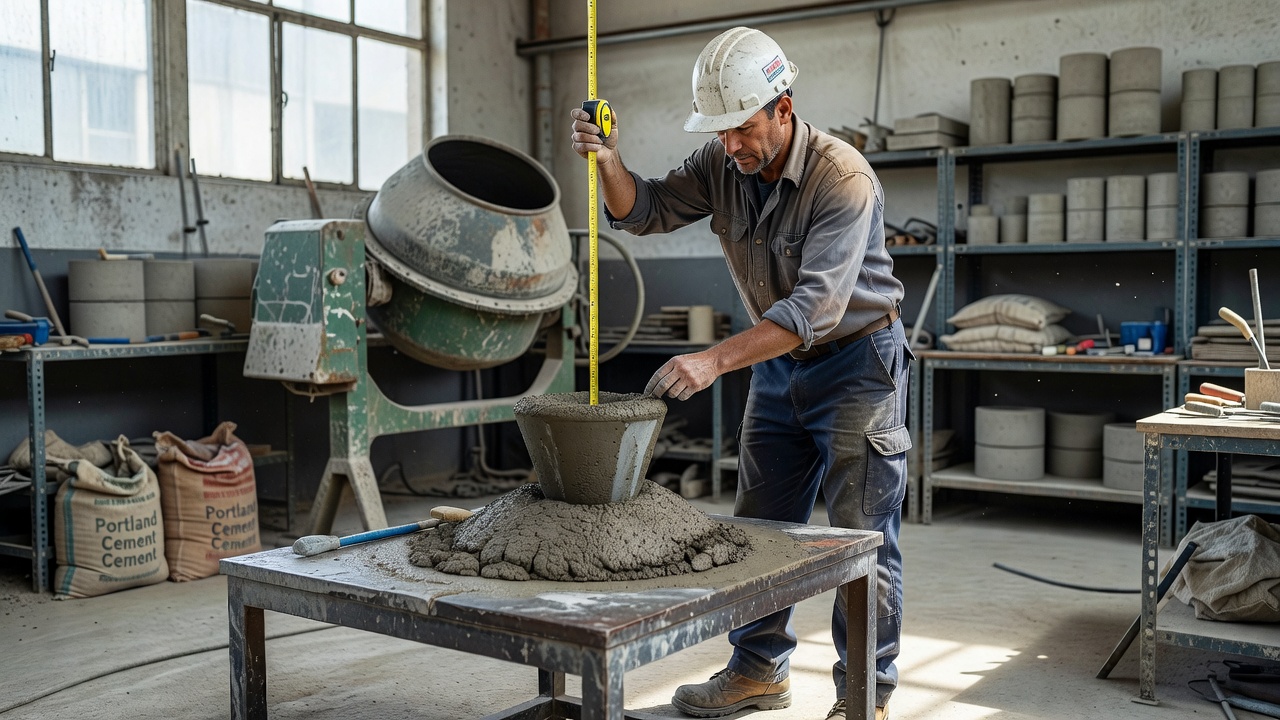

Le programme d’essai de la gâchée d’essai pour une formulation proposée comprend la mesure de : l’affaissement selon l’ASTM C 143 (essai standard au cône de 12 pouces) pour vérifier l’ouvrabilité ; la teneur en air selon l’ASTM C 231 (méthode par pression) ou C 173 (méthode volumétrique) pour le béton entraîné ; la masse volumique selon l’ASTM C 138 pour calculer le rendement réel ; la température selon l’ASTM C 1064 pour vérifier qu’elle est dans les limites spécifiées (typiquement 50–90 °F) ; et la résistance à la compression à 3, 7 et 28 jours selon l’ASTM C 39 (pour le béton de bâtiment) ou la résistance à la flexion à 7 et 28 jours selon l’ASTM C 78 (chargement au point central) ou l’ASTM C 293 (chargement aux tiers-points) pour le béton de chaussée.

La correction de rendement est l’un des ajustements les plus critiques de la gâchée d’essai. Le volume réel de béton produit (le rendement) est rarement égal au volume de conception en raison des différences entre les teneurs en air, masses volumiques et conditions d’humidité supposées et réelles. Le rendement est calculé en divisant le poids total de la gâchée par la masse volumique mesurée. Si le rendement réel diffère du rendement de conception de plus de 1–2 %, tous les poids de gâchée doivent être ajustés proportionnellement pour rétablir le volume cible. Le rendement relatif (R_Y) est défini comme le rapport du volume réel de la gâchée au volume de conception, exprimé en pourcentage. Un rendement relatif inférieur à 100 % signifie que la gâchée est courte (plus de béton nécessaire par yard), tandis qu’un rendement supérieur à 100 % signifie que la gâchée est excédentaire.

L’ajustement d’humidité doit tenir compte du fait que les granulats ne sont jamais dans un état de saturation à surface sèche (SSD) parfait au moment du dosage. L’humidité libre apportée par les granulats doit être soustraite de l’ajout d’eau de la gâchée, et les poids des granulats doivent être augmentés pour compenser l’eau qui ne fait pas partie du mélange. Le poids d’eau ajusté pour l’humidité prêt à être dosé (w_dosé) est égal à la teneur en eau de conception moins l’eau libre totale apportée par les granulats fins et grossiers. L’absence d’ajustement d’humidité peut entraîner un rapport E/L incorrect, conduisant à une résistance plus élevée ou plus faible que celle prévue.

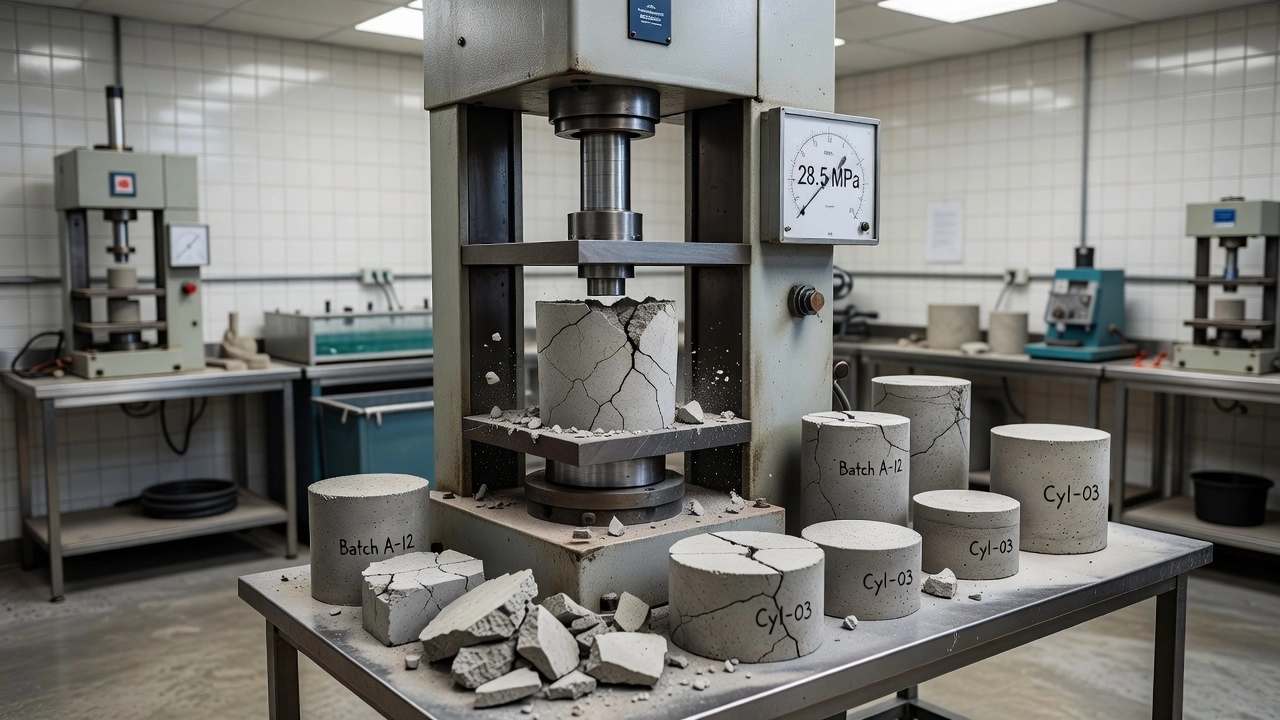

L’ajustement de résistance peut être nécessaire si la résistance mesurée à 28 jours s’écarte de la cible. L’ajustement courant consiste à modifier le rapport E/L — pour un déficit de résistance de 500 psi à un rapport E/L de 0,50, la réduction du rapport E/L à environ 0,47 peut fournir l’augmentation de résistance requise. Cependant, plusieurs gâchées d’essai à différents rapports E/L sont recommandées pour établir une relation fiable résistance-E/L pour les matériaux spécifiques utilisés.

Formulation du Béton pour Aéroports (FAA P-501)

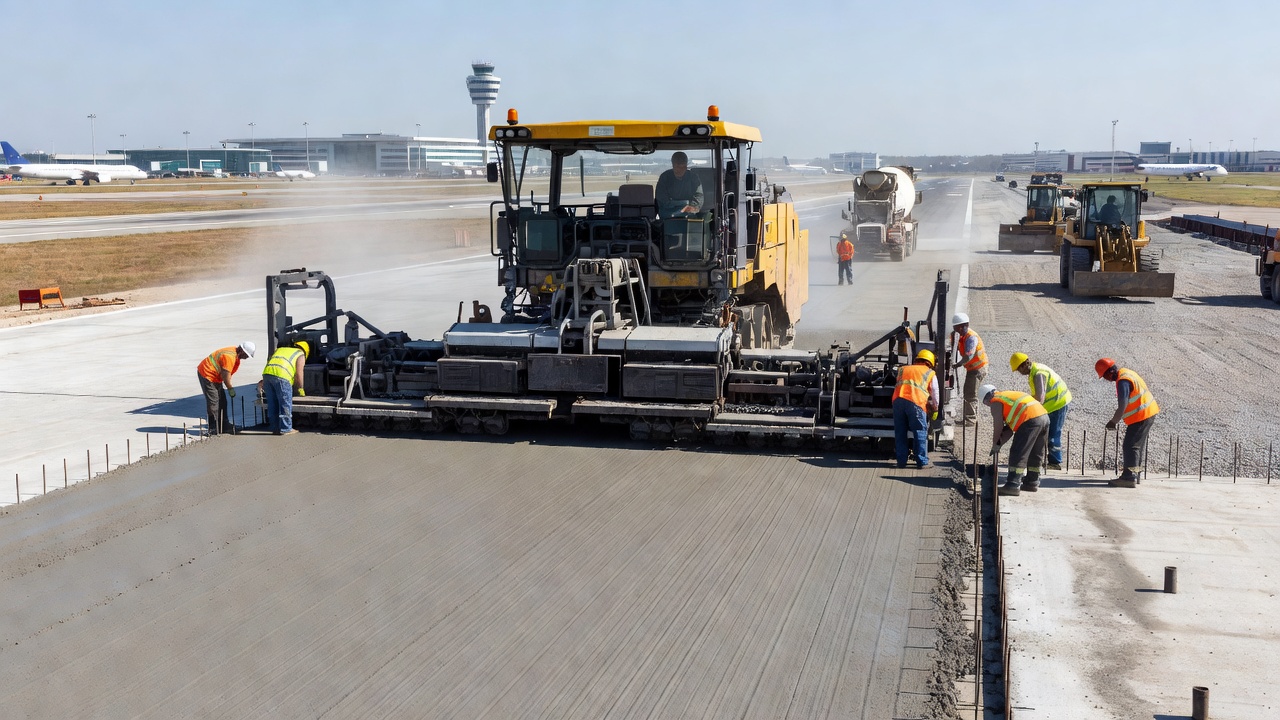

La FAA P-501 (Chaussée en Béton de Ciment Portland) est la spécification directrice pour le béton de chaussée aéroportuaire aux États-Unis, publiée comme Article P-501 dans la Circulaire Consultative FAA 150/5370-10 (Spécifications Standard pour la Construction d’Aéroports). La spécification établit des exigences pour les matériaux de béton, le dosage, la production, la mise en place, la finition, la cure et l’acceptation pour les pistes d’aéroport, les voies de circulation et les aires de trafic. À l’international, le Doc 9157 de l’OACI, Manuel de Conception des Aérodromes, Partie 3, fournit des conseils complémentaires sur la qualité du béton de chaussée, soulignant que la résistance et la durabilité de la chaussée dépendent fondamentalement de la qualité du béton.

La formulation du béton pour chaussée aéroportuaire diffère de celle du béton de bâtiment sur plusieurs aspects essentiels. La résistance à la flexion (module de rupture) est le principal critère d’acceptation, et non la résistance à la compression. La section 501-5.2 de la FAA P-501 exige que le béton atteigne une résistance à la flexion à 28 jours répondant à des critères d’acceptation spécifiés, avec un contrôle qualité statistique appliqué aux résultats de production. La résistance à la flexion cible typique pour les chaussées aéroportuaires est de 650–700 psi à 28 jours, bien que cela varie selon le projet et la conception de la chaussée. La relation entre la résistance à la flexion et la résistance à la compression est approximativement f_r = 7,5 × sqrt(f’c) (en psi), ce qui signifie qu’une résistance à la flexion de 650 psi correspond à environ 5 500–6 000 psi de résistance à la compression.

Les exigences relatives aux granulats selon la FAA P-501 sont plus strictes que pour la construction typique. Les gros granulats doivent respecter les limites de particules plates et allongées (maximum 8 % au ratio 5:1 selon l’ASTM D 4791), et lorsque la DNMG dépasse 1 pouce, les granulats doivent être fournis en deux groupes de taille pour assurer un contrôle granulométrique adéquat. La spécification inclut une disposition pour l’évaluation de la fissuration en D — dans les zones affectées par la fissuration en D, l’entrepreneur doit fournir une certification attestant que le granulat n’a pas d’historique de fissuration en D, ou le granulat doit atteindre un facteur de durabilité de 95 % ou plus selon l’ASTM C 666 (essai de gel-dégel rapide). Le granulat fin doit être conforme à la granulométrie de l’ASTM C 33 avec des limites de tamis spécifiques.

L’entraînement d’air est obligatoire pour tout béton de chaussée aéroportuaire exposé aux températures de gel. La teneur totale en air requise pour le béton FAA P-501 est typiquement de 4,5 à 6,5 % en volume, selon la DNMG. Le facteur d’espacement du réseau de bulles d’air ne doit pas dépasser 0,008 pouce (200 µm) selon l’ASTM C 457, bien qu’il s’agisse généralement d’une vérification de performance plutôt que d’un critère d’acceptation courant.

Le ciment et les matériaux cimentaires selon la FAA P-501 doivent être conformes à l’ASTM C 150 (Types I, II, III ou IV) ou à l’ASTM C 595 (Types IP, IS, S, I(PM)). Les ciments à faible alcali (moins de 0,6 % d’alcalinité équivalente totale Na₂O + 0,658 × K₂O) sont spécifiés en présence de granulats réactifs. Les cendres volantes (ASTM C 618) et le laitier de haut-fourneau (ASTM C 989 Grade 100 ou 120) sont autorisés comme MCS avec des limites de qualité spécifiques. La spécification exige que tous les matériaux cimentaires répondent à des critères appropriés concernant la réaction alcali-granulats délétère, sur la base d’historiques de service ou d’essais selon les normes ASTM C 227, C 295, C 289 ou D 1260.

Contrôle Qualité Statistique du Mélange

Le contrôle qualité statistique (CQS) de la production de béton fait partie intégrante de la mise en œuvre de la formulation, en particulier pour les chaussées aéroportuaires où les conséquences d’une défaillance du béton sont graves. La spécification FAA P-501 exige des critères d’acceptation statistique basés sur la moyenne mobile des résultats d’essais de résistance à la flexion, généralement évalués par séries de trois poutres consécutives. L’approche statistique reconnaît que même le mélange le mieux conçu présentera une variabilité d’une gâchée à l’autre en raison des variations normales des matériaux, de la précision du dosage, de l’efficacité du mélange, de la température, de la cure et des essais.

Les paramètres clés du CQS pour le contrôle du mélange de béton sont : la résistance moyenne — la moyenne de tous les résultats d’essai dans une période d’évaluation définie ; l’écart type (s) — une mesure de la dispersion des résultats d’essai individuels autour de la moyenne, calculé comme la racine carrée de la moyenne des écarts au carré ; le coefficient de variation (CV) — le rapport de l’écart type à la moyenne, exprimé en pourcentage, qui normalise la variabilité pour différents niveaux de résistance ; la moyenne mobile — généralement la moyenne des trois derniers résultats d’essai consécutifs, utilisée pour les décisions d’acceptation dans la FAA P-501 ; et la résistance moyenne requise (f’cr) — la résistance cible pour la formulation, fixée au-dessus de la résistance spécifiée (f’c) par une marge de 1,34 × s pour garantir qu’au plus 1 essai individuel sur 100 tombe en dessous de f’c.

Pour le béton de chaussée aéroportuaire, l’ACI 214R (Évaluation des Résultats d’Essais Utilisés pour Déterminer la Résistance du Béton) fournit le cadre d’interprétation de la variabilité. La variabilité intra-essai typique (variation entre cylindres compagnons d’un même échantillon) doit être inférieure à 3,0 % de CV pour des essais correctement menés. La variabilité inter-essai (variation d’une gâchée à l’autre) pour une opération bien contrôlée doit être inférieure à 10–12 % de CV. Lorsque le CV dépasse 15 %, une enquête et des mesures correctives sont justifiées.

La carte de contrôle est l’outil principal du CQS pour le suivi de la production de béton. Les résultats de résistance individuels sont reportés par rapport aux limites de contrôle supérieures et inférieures, généralement fixées à ±3 écarts types de la moyenne. Les tendances — telles que trois résultats consécutifs à la hausse ou à la baisse, deux résultats en dehors de ±2 écarts types, ou tout résultat en dehors de la résistance spécifiée — déclenchent une enquête. La carte de moyenne mobile (généralement des moyennes de 3 ou 5 essais consécutifs) lisse la variation quotidienne et révèle les changements à plus long terme dans la qualité du béton.

Le défaut d’ajustement entre la formulation approuvée et les résultats de production est la cause la plus fréquente des échecs d’acceptation du béton. Lorsque le béton de production est systématiquement moins performant que le béton de la gâchée d’essai, les causes peuvent inclure : des différences dans la source ou la finesse du ciment entre l’essai et la production ; des changements dans la teneur en humidité des granulats non compensés par les corrections de la centrale à béton ; des variations dans l’efficacité du mélangeur (malaxeur de camion vs malaxeur central) ; des différences de température ambiante affectant la prise et la cure ; ou des erreurs de précision du dosage. L’enquête médico-légale de ces écarts implique de réexaminer les hypothèses de la formulation et de vérifier les procédures de la gâchée d’essai.

Documentation de la Formulation

La documentation de la formulation est le dossier formel du processus de dosage du béton, comprenant toutes les hypothèses, calculs, certifications de matériaux, résultats de gâchées d’essai et signatures d’approbation. Une documentation appropriée est essentielle pour l’assurance qualité, la conformité réglementaire et l’enquête médico-légale sur les problèmes de performance du béton. La FAA P-501 exige que l’entrepreneur soumette une formulation complète à l’ingénieur pour approbation avant la construction, incluant les certifications de source des matériaux, les rapports d’essais granulométriques et les résultats des gâchées d’essai.

Un dossier de formulation complet doit comprendre : le numéro de formulation et la date ; le nom du projet et le lieu ; la référence de spécification (par exemple, FAA P-501, ACI 318, ou exigences spécifiques au projet) ; la résistance à la compression ou à la flexion de conception (f’c ou f_r) ; l’affaissement cible et la plage admissible ; la teneur en air cible et la plage admissible ; le rapport E/L maximal ; le type et la source du liant, avec la désignation ASTM ; le type et la source des MCS, le pourcentage de remplacement en poids et la désignation ASTM ; la source du granulat fin, la masse volumique (base SSD), l’absorption, le module de finesse et l’état d’humidité au moment de la conception ; la source du gros granulat, la masse volumique (base SSD), l’absorption, la dimension nominale maximale, la masse volumique apparente tassée à sec et l’état d’humidité ; le type d’adjuvant chimique, la marque, le dosage (oz/cwt ou fl oz/100 lb de liant) et la classification ASTM ; les poids de gâchée par yard cube pour tous les ingrédients à l’état SSD et à l’état d’humidité réel ; la teneur en eau incluant l’eau provenant des adjuvants et de la glace ; les rapports de certification des matériaux incluant les certificats d’usine du ciment, les rapports d’essai des granulats et les certificats de conformité des adjuvants ; les résultats de la gâchée d’essai incluant l’affaissement, la teneur en air, la masse volumique, le rendement, la température, la résistance à tous les âges d’essai et tous les ajustements effectués ; et la signature du technologue ou ingénieur en béton qualifié responsable de la conception.

Pour les projets aéroportuaires selon la FAA P-501, la formulation doit également démontrer que les granulats ne sont pas réactifs avec les alcalis du ciment, sur la base d’historiques de service ou d’essais selon les méthodes ASTM spécifiées. La documentation doit inclure les résultats de l’analyse pétrographique (ASTM C 295), de l’essai chimique (ASTM C 289) ou de l’essai de dilatation sur barre de mortier (ASTM C 227 ou D 1260) selon les exigences de l’ingénieur.

Formulation et Inspection — Comparaison Médico-Légale

La relation entre la formulation approuvée et l’inspection sur le terrain est essentielle pour l’évaluation médico-légale de la performance des chaussées en béton. Lorsque des dégradations telles que l’écaillage, l’éclatement, la fissuration ou la détérioration de surface sont observées lors des inspections de l’état de la chaussée, la formulation fournit la référence par rapport à laquelle le béton en place est comparé pour déterminer si des déficiences matérielles ont contribué aux dégradations observées.

La comparaison médico-légale du béton par rapport à sa formulation approuvée implique plusieurs analyses. Vérification du rapport eau-ciment — lorsque le béton présente une faible résistance ou une porosité élevée, des carottes sont testées pour la résistance à la compression et comparées à la relation résistance-E/L établie lors de la conception. Une résistance significativement plus faible que prévu suggère soit un rapport E/L plus élevé que spécifié (provenant peut-être d’un ajout d’eau non contrôlé sur le chantier), soit une cure inadéquate. Vérification de la teneur en air — pour le béton exposé au gel-dégel, l’analyse pétrographique (ASTM C 457) mesure les paramètres du réseau de bulles d’air, notamment la teneur totale en air, la surface spécifique (mm²/mm³) et le facteur d’espacement (mm). Un facteur d’espacement dépassant 0,008 pouce (0,20 mm) indique un entraînement d’air inadéquat et explique la détérioration par gel-dégel. Vérification de la granulométrie — l’analyse granulométrique des granulats extraits du béton durci (par dissolution de la pâte de ciment à l’acide) vérifie si la granulométrie des granulats en place correspond à la formulation approuvée. Des écarts dans le module de finesse ou le facteur de gros granulats peuvent indiquer une ségrégation des granulats lors de la mise en place ou des changements dans l’approvisionnement en granulats. Vérification de la teneur en ciment — l’analyse chimique du béton durci pour la teneur en CaO ou SiO₂ peut estimer la teneur réelle en liant et la vérifier par rapport à la quantité de conception. Vérification de la masse volumique et du rendement — les carottes mesurées pour la masse volumique (densité) peuvent identifier un excès d’air entraîné ou occlus, des nids de gravier ou une ségrégation.

Pour l’inspection des chaussées aéroportuaires selon l’Annexe 14 de l’OACI et le FAA PAVEAIR (le système de gestion des chaussées de la FAA), les dégradations de surface telles que l’éclatement des joints, les cassures d’angle et l’écaillage sont évaluées dans le contexte de l’adéquation de la formulation. Une chaussée présentant une détérioration importante des joints peut indiquer une mauvaise qualité des granulats (susceptibilité à la fissuration en D), un entraînement d’air inadéquat ou un rapport E/L excessif au niveau des joints dû à l’accumulation d’eau de ressuage pendant la construction. La formulation fournit la référence pour ces déterminations médico-légales.

Les relations clés entre les paramètres de formulation et les dégradations observées sur le terrain comprennent : rapport E/L élevé (> 0,50) lié de manière causale à une résistance réduite, une perméabilité accrue, un écaillage dû aux cycles de gel-dégel, un farinage en surface et une résistance à l’abrasion réduite ; faible teneur en liant (< 500 lb/yd³) liée à une mauvaise aptitude au finissage, une augmentation de l’eau de ressuage, un affaiblissement de la liaison pâte-granulat et une augmentation de la fissuration par retrait ; entraînement d’air inadéquat (< 4,0 % d’air total pour un granulat de 1½ pouce) entraînant un écaillage de surface, une détérioration de la pâte et une détérioration des joints due au gel-dégel ; teneur élevée en particules plates et allongées (> 8 %) produisant des mélanges rêches avec un mauvais compactage, une teneur en vides accrue et une résistance à la flexion réduite dans les chaussées ; réactivité des granulats se manifestant par des fissurations en cartes, des éclats et une fermeture des joints associés à la réaction alcali-silice (RAS) ; et excès de fines dans le granulat fin (< 2 % passant le tamis n° 200) lié à une demande en eau accrue et à un retrait de séchage.
