1. Définition : Qu’est-ce que le rafistolage du béton ?

Le rafistolage du béton est une technique d’entretien et de réparation des chaussées qui consiste à enlever les zones localisées de béton de ciment Portland (PCC) détérioré ou endommagé et à les remplacer par un matériau de réparation neuf afin de restaurer l’intégrité structurelle, le profil de surface et la qualité de roulement de la chaussée. Le terme englobe deux catégories distinctes : le rafistolage partiel, qui traite les défauts confinés à la partie supérieure de la dalle (généralement de 1 à 2 pouces de profondeur), et le rafistolage total, qui enlève toute l’épaisseur de la dalle pour traiter les défaillances structurelles s’étendant sur toute la profondeur de la couche de PCC.

Dans le contexte des chaussées aéroportuaires, le rafistolage du béton est une opération d’entretien critique régie par la Circulaire consultative FAA 150/5380-6C, Lignes directrices et procédures pour l’entretien des chaussées aéroportuaires, et référencée dans le Doc OACI 9157, Manuel de conception des aérodromes, Partie 3 : Chaussées. L’objectif principal du rafistolage est d’arrêter la progression de la détresse, d’éliminer les dangers liés aux débris d’objets étrangers (FOD), de rétablir le transfert de charge au niveau des joints et des fissures, et de prévenir l’infiltration d’eau dans la fondation de la chaussée. Les rafistolages qui échouent prématurément, en particulier par délaminage ou décollement du béton parent, représentent une préoccupation opérationnelle majeure, car ils génèrent des débris susceptibles d’être ingérés par les réacteurs ou d’endommager les pneus et les trains d’atterrissage des aéronefs.

Le Manuel de réparation des détresses des chaussées aéroportuaires du Département des Transports de Floride (FDOT) classifie le rafistolage du PCC en deux types de réparation principaux : la réparation partielle du PCC pour les détresses confinées aux quelques pouces supérieurs de la dalle, et la réparation totale du PCC pour les détresses structurelles et matérielles s’étendant à travers la dalle. Le manuel distingue en outre entre les réparations permanentes/semi-permanentes qui traitent la cause de la défaillance et atténuent les effets de la détresse, et les réparations temporaires/d’urgence qui traitent les problèmes de sécurité immédiats sans corriger complètement la déficience sous-jacente. La décision entre réparation partielle et totale dépend du type, de l’étendue, de la sévérité et de l’emplacement de la détresse, déterminés par une inspection systématique de l’état de la chaussée selon l’ASTM D5340, Méthode d’essai standard pour les relevés d’indice d’état des chaussées aéroportuaires.

2. Types de rafistolages : Partiel vs Total

2.1 Rafistolage partiel

Le rafistolage partiel est l’enlèvement et le remplacement de zones localisées peu profondes de béton détérioré, généralement à une profondeur de 1 à 2 pouces (25 à 50 mm) sous la surface de la chaussée. Cette méthode est utilisée exclusivement pour les détresses confinées à la partie supérieure de la dalle et qui ne compromettent pas la capacité structurelle de l’ensemble de la section de dalle. Selon la Spécification de guide générique FHWA pour les réparations partielles, les zones de moins de 6 pouces (150 mm) de longueur et de 1,5 pouce (35 mm) de largeur au point le plus large ne sont pas réparées selon les spécifications de rafistolage partiel, mais sont plutôt remplies de produit de scellement de joint.

Détresses adaptées au rafistolage partiel :

Le Manuel de réparation des détresses des chaussées aéroportuaires du FDOT précise que le rafistolage partiel peut servir de réparation permanente pour l’éclatement des angles, l’éclatement des joints et les petits rafistolages, et de réparation temporaire pour les cassures d’angle, la fissuration de durabilité « D », les grands rafistolages, les rafistolages de tranchées de services publics, les fissures longitudinales/transversales/diagonales et la desquamation. Cette classification souligne que la réparation partielle n’est pas une solution structurelle, elle restaure l’intégrité de surface et élimine les dangers FOD mais ne traite pas les déficiences sous-jacentes de la fondation ou du sol-support.

Exigences dimensionnelles clés selon les directives FAA et FHWA : une profondeur de coupe de scie minimale de 1 pouce (25 mm) avec l’excavation s’étendant d’au moins 1/2 pouce (13 mm) dans le béton visuellement sain sous le matériau détérioré, une extension latérale minimale de 3 pouces (75 mm) au-delà des limites visibles de la détresse, et une géométrie de réparation rectangulaire avec des faces de coupe de scie verticales au périmètre pour assurer un bon collage et prévenir l’éclatement futur des bords.

2.2 Rafistolage total

Le rafistolage total implique l’enlèvement et le remplacement complets de toute l’épaisseur de la dalle en PCC dans une portion limitée d’une dalle de chaussée. Cette méthode de réparation structurelle est employée lorsque la détérioration s’étend sur toute la profondeur de la chaussée en béton, compromettant le transfert de charge, la continuité de la dalle et l’intégrité structurelle de la section de chaussée. La FAA AC 150/5380-6C définit trois sous-catégories de réparation totale : la réparation de cassure d’angle, le remplacement partiel de dalle et le remplacement complet de dalle, chacune avec des motifs de coupe de scie et des exigences de restauration du transfert de charge spécifiques.

Détresses nécessitant un rafistolage total :

• Cassure d’angle : Fissure qui intersecte le coin de la dalle avec le joint, causée par une charge combinée et un support de sol-support inadéquat
• Dalle fracturée / Fissures entrecroisées : Fissures multiples divisant la dalle en quatre morceaux ou plus, indiquant une fatigue structurelle
• Fissuration longitudinale, transversale et diagonale (LTD) : Fissures de pleine profondeur nécessitant une réparation structurelle
• Soulèvement : Flambage ou fracturation dû à la dilatation thermique dans les joints remplis d’incompressibles
• Grands rafistolages et rafistolages de tranchées de services publics : Zones précédemment rafistolées qui ont échoué et nécessitent une réhabilitation structurelle

Pour les rafistolages totaux, le Manuel de réparation des détresses des chaussées aéroportuaires du FDOT exige la réalisation de coupes de scie verticales de pleine profondeur d’au moins 2 pieds (0,6 m) au-delà des limites de la zone de réparation, avec des coupes orientées perpendiculairement aux joints construits. Tout le béton non sain est enlevé, le sol-support ou le matériau de fondation est restauré si nécessaire, et des barres de liaison déformées sont installées dans la face du panneau parent tandis que des goujons sont installés dans la face des panneaux adjacents pour rétablir le transfert de charge. La zone de réparation est ensuite remplie de béton, consolidée avec un vibrateur, finie pour correspondre à la surface existante, soumise à la cure et équipée d’un nouveau produit de scellement de joint.

3. Matériaux pour le rafistolage du béton

La sélection des matériaux de rafistolage est régie par le délai de réouverture requis (temps avant la circulation), la température ambiante lors de la mise en place, la profondeur de la réparation, la compatibilité avec le support existant et les exigences structurelles de l’emplacement de la réparation. La Spécification de guide générique FHWA et la FAA AC 150/5380-6C reconnaissent plusieurs catégories de matériaux, chacune avec des caractéristiques de performance distinctes.

3.1 Mélange de béton de ciment Portland à résistance accélérée

Le PCC à résistance accélérée est le matériau de rafistolage le plus couramment spécifié pour les applications routières et aéroportuaires. La spécification FHWA exige que ce mélange atteigne une résistance à la compression minimale de 3 000 psi (20,7 MPa) en 24 heures en utilisant du ciment Portland de type I ou de type III, avec du chlorure de calcium ou un autre accélérateur approuvé. Le béton plastique doit avoir une teneur en air de 6,5 % ± 1,5 % et un affaissement de 1 à 3 pouces (25 à 75 mm) au moment de la mise en place.

Le principal avantage du PCC accéléré est sa compatibilité avec la chaussée existante, le coefficient de dilatation thermique, le module d’élasticité et les caractéristiques de gain de résistance à long terme sont similaires à ceux du béton parent, réduisant le risque de défaillance par incompatibilité thermique. Cependant, la période de cure de 24 heures requise avant la réouverture à la circulation rend ce matériau inadapté aux réparations d’urgence des pistes où un délai d’exécution plus rapide est nécessaire.

3.2 Matériaux de réparation à prise rapide

Les matériaux de réparation à prise rapide sont formulés pour atteindre une résistance à la compression minimale de 3 000 psi (20,7 MPa) en 24 heures, de nombreux systèmes propriétaires atteignant une résistance prête pour la circulation en 2 à 6 heures. La spécification FHWA exige que ces matériaux soient installés strictement conformément aux instructions écrites du fabricant, y compris la préparation de surface, la procédure de collage et le régime de cure. La FAA recommande que les matériaux à prise rapide soient sélectionnés à partir d’une liste approuvée et vérifiés par des essais en laboratoire avant le déploiement sur le terrain.

Les systèmes à prise rapide courants comprennent :

• Mortiers à base de ciment d’aluminate de calcium (CAC) : Atteignent un gain de résistance rapide grâce à l’hydratation contrôlée des phases d’aluminate de calcium. Les matériaux à base de CAC offrent une bonne résistance aux attaques sulfatiques et peuvent être formulés pour une mise en place à basse température, mais nécessitent un contrôle attentif du rapport eau-ciment pour éviter les réactions de conversion qui réduisent la résistance à long terme.
• Ciment phosphate de magnésium (MPC) : Les recherches de Seehra, Gupta et Kumar (1993) ont démontré que le MPC développe une résistance à la compression de 100–200 kg/cm² (1 420–2 840 psi) dans l’heure suivant l’application, la résistance à 4 heures dépassant la résistance à 7 jours du béton de ciment Portland ordinaire. Le MPC utilise un additif de borax pour contrôler le temps de prise, bien que cela réduise la résistance précoce. Ce matériau est particulièrement adapté au rafistolage par temps froid et permet la réouverture à la circulation dans les 4 à 5 heures suivant la mise en place.
• Mortiers cimentaires modifiés aux polymères : Incorporent des additifs de latex polymère (styrène-butadiène, acrylique ou acétate de polyvinyle) pour améliorer la résistance du collage, réduire la perméabilité et améliorer la durabilité au gel-dégel. Ces matériaux offrent un équilibre entre gain de résistance rapide et compatibilité matérielle.

3.3 Mélanges cimentaires avec matériaux supplémentaires

Le béton de fumée de silice incorpore de la fumée de silice ultrafine (un sous-produit de la production d’alliages de silicium) à des dosages de 5 à 15 pour cent en poids du ciment. La fumée de silice réagit avec l’hydroxyde de calcium provenant de l’hydratation du ciment pour former du silicate de calcium hydraté (C-S-H) supplémentaire, densifiant la matrice de pâte et réduisant considérablement la perméabilité. Le béton de fumée de silice atteint des résistances de collage très élevées (dépassant généralement 500 psi lors des essais d’arrachement) et offre une résistance exceptionnelle aux attaques chimiques et à l’abrasion. Les recherches publiées dans Cement and Concrete Research démontrent que le béton modifié à la fumée de silice peut atteindre des résistances à la compression à 24 heures dépassant 5 000 psi (34,5 MPa) lorsqu’il est utilisé avec des réducteurs d’eau à haut rendement et une cure appropriée. Cependant, le béton de fumée de silice nécessite une cure humide d’au moins 7 jours et est sensible à la fissuration par retrait plastique s’il n’est pas curé immédiatement après le finissage, ce qui limite son utilisation dans les applications de réparation rapide.

Le béton modifié aux polymères incorpore des émulsions de latex polymère qui forment un film polymère continu dans toute la matrice de pâte de ciment lors de la cure, améliorant la résistance à la traction, la résistance du collage (généralement 40 à 60 pour cent plus élevée que le béton non modifié) et la résistance aux dommages causés par le gel-dégel. Le béton modifié au latex est couramment spécifié pour les revêtements de tabliers de ponts et les applications de rafistolage à liaison mince où une haute intégrité du collage est essentielle.

3.4 Mortiers de résine époxy et béton époxy

Les mortiers de réparation en résine époxy sont constitués de résine époxy et de catalyseur mélangés à des granulats fins soigneusement calibrés pour produire un matériau de rafistolage à haute résistance et à prise rapide. Selon la Spécification de guide générique FHWA, les systèmes époxy nécessitent un préconditionnement des composants pour atteindre une température de liquide mélangé comprise entre 75 °F (24 °C) et 90 °F (32 °C) avant l’ajout des granulats. Le mélange doit être dosé et mélangé en stricte conformité avec les recommandations du fabricant, utilisé dans l’heure suivant le mélange, et jeté s’il commence à générer une chaleur appréciable (indiquant le début de la polymérisation exothermique).

Le béton époxy, un mélange de liant époxy avec des granulats fins et grossiers, offre des résistances à la compression dépassant 8 000 psi (55 MPa) en 3 heures et une résistance de collage exceptionnelle aux supports en béton correctement préparés. La surface entière de la zone de réparation doit être apprêtée avec de l’époxy mélangé pur immédiatement avant la mise en place, l’apprêt s’étendant sur la surface adjacente à la réparation. La réparation doit rester sans perturbation pendant au moins 3 heures avant la mise en charge par le trafic.

Les limites des systèmes époxy comprennent : la sensibilité à l’humidité lors de l’application (l’époxy n’adhère pas aux surfaces mouillées ou humides), un coefficient de dilatation thermique élevé (environ 2 à 3 fois celui du PCC), créant un potentiel de décollement lors des cycles thermiques, et le coût, qui est 5 à 10 fois plus élevé que celui des matériaux cimentaires.

3.5 Béton polymère au méthacrylate de méthyle (MMA)

Le béton polymère au MMA, tel que le système Transpo T-17 largement utilisé dans les aéroports des États-Unis, représente une catégorie spécialisée de matériaux de rafistolage rapide conçus pour les réparations aéroportuaires d’urgence et de nuit. Le T-17 est un système au méthacrylate de méthyle préemballé, à deux composants, 100 % réactif, qui atteint une cure complète en 45 minutes à 70 °F (21 °C) et peut être ouvert à la circulation en moins de 90 minutes. Les principales caractéristiques de performance publiées par le fabricant comprennent une résistance à la compression dépassant 5 000 psi (34,5 MPa) à 3 heures et dépassant 9 000 psi (62 MPa) à 24 heures, avec une large plage de température d’application de 14 °F à 100 °F (-10 °C à 38 °C).

Le béton polymère au MMA offre des avantages distincts pour le rafistolage aéroportuaire : il forme une forte liaison chimique avec le support PCC existant sans nécessiter de verrouillage mécanique, il résiste au gel-dégel, et il peut être mis en place comme mortier pur pour les rafistolages minces (1/4 de pouce) ou comme mortier chargé de granulats pour les réparations partielles ou totales en une seule coulée. Le système ne nécessite qu’un équipement de malaxage du béton standard et un minimum de main-d’œuvre. Une fine couche d’apprêt est utilisée pour sceller la surface du béton existant et augmenter la résistance du collage avant la mise en place du matériau MMA.

4. Préparation de surface

La préparation de surface est largement reconnue comme le facteur le plus critique déterminant la longévité du rafistolage. Une préparation inadéquate est la cause profonde de la majorité des défaillances de collage des rafistolages. La Spécification de réparation partielle FHWA et la FAA AC 150/5380-6C prescrivent un processus de préparation séquentiel qui doit être rigoureusement suivi.

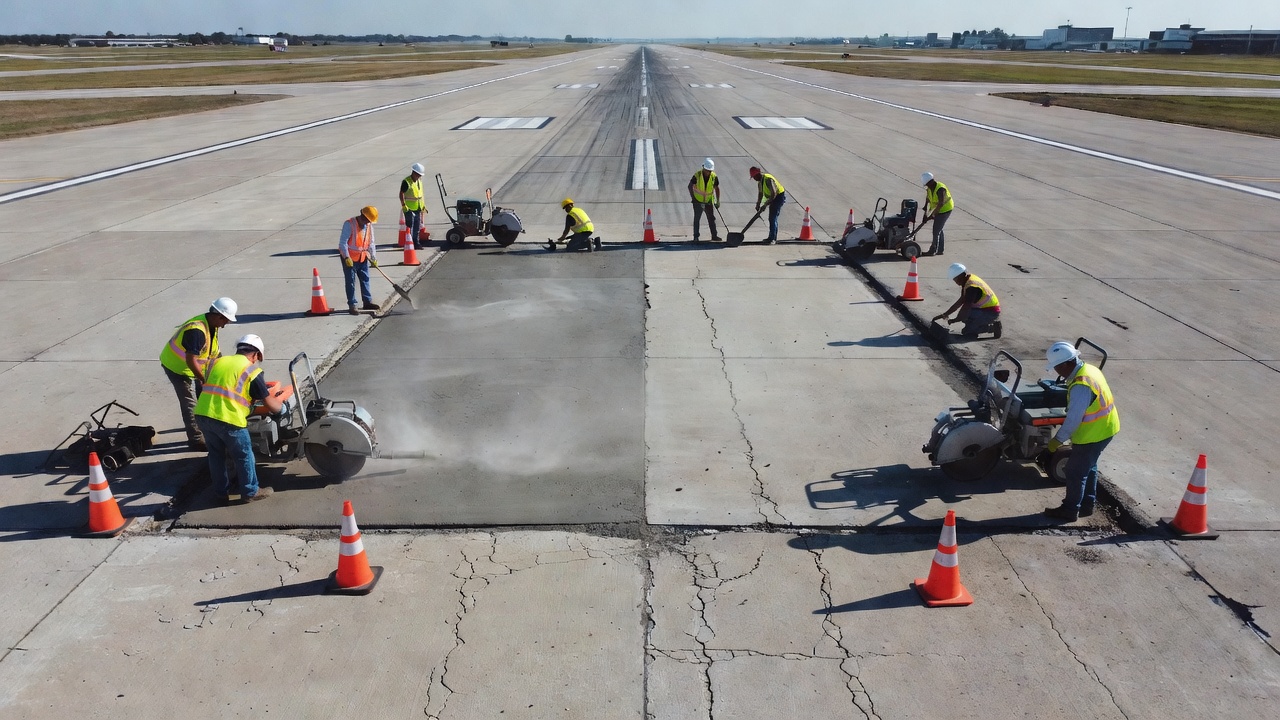

4.1 Sciage

Une coupe de scie doit être réalisée autour du périmètre entier de la zone de réparation pour fournir une face verticale aux bords et une terminaison nette de la limite du rafistolage. La coupe de scie doit avoir une profondeur de 1 à 2 pouces (25 à 50 mm) pour les réparations partielles. Pour les réparations totales, la coupe de scie s’étend sur toute l’épaisseur de la dalle. La coupe de scie doit s’étendre d’au moins 3 pouces (75 mm) au-delà des limites visibles de la détresse pour les rafistolages partiels et d’au moins 2 pieds (0,6 m) au-delà pour les rafistolages totaux, garantissant que la réparation englobe tout le matériau détérioré.

La coupe de scie remplit plusieurs fonctions : elle crée une face verticale nette qui élimine les bords effilés sujets à l’éclatement, elle empêche les dommages au béton sain en dehors de la zone de réparation lors des opérations de burinage, et elle fournit un réservoir pour le produit de scellement de joint lorsque le rafistolage est adjacent à un joint ou à une fissure existante. Le manuel FDOT précise que les coupes de scie doivent être réalisées perpendiculairement aux joints construits et que la zone de réparation doit être rectangulaire en plan.

4.2 Enlèvement du béton (burinage)

Le béton dans la zone de réparation est enlevé à l’aide de marteaux pneumatiques pesant 30 livres (13,6 kg) ou moins. La FAA AC 150/5380-6C limite spécifiquement le poids du marteau burineur à 30 livres ou moins pour éviter la microfissuration du support en béton sain qui compromettrait le collage du rafistolage. Les marteaux lourds génèrent des forces d’impact qui créent des microfractures s’étendant sur 1/2 pouce ou plus dans le béton restant, créant des plans de faiblesse où le rafistolage se décollera ensuite.

Tout le béton non sain, brisé ou détérioré doit être enlevé jusqu’au matériau sain, avec une profondeur d’enlèvement minimale d’au moins 1/2 pouce (13 mm) dans le béton visuellement sain. Les faces de béton exposées doivent être rugueuses et texturées pour fournir un verrouillage mécanique pour le matériau de réparation. Pour les réparations totales, la fondation et le sol-support sont inspectés après l’enlèvement du béton, et tout matériau de fondation détérioré est enlevé et remplacé par une nouvelle fondation compactée.

4.3 Nettoyage de surface

Après l’enlèvement du béton, les faces exposées doivent être soigneusement nettoyées pour éliminer toutes les particules libres, l’huile, la poussière, les traces de béton bitumineux, les résidus de produits de cure et autres contaminants qui pourraient inhiber le collage. La spécification FHWA exige le sablage de toutes les faces de béton exposées, suivi de l’enlèvement de tous les résidus de sablage immédiatement avant l’application de l’agent de liaison.

Les méthodes de nettoyage alternatives comprennent : le lavage à haute pression (3 000–10 000 psi) qui est efficace pour éliminer la laitance et exposer les granulats sains sans endommager le support, et le soufflage à l’air comprimé avec de l’air sans huile pour éliminer la poussière et les débris. La cavité de réparation doit être complètement sèche avant la mise en place des matériaux époxy ou polymères, et peut être soit sèche, soit saturée surface-sèche (SSD) pour les matériaux cimentaires, selon la recommandation du fabricant.

4.4 Application de l’agent de liaison

Un agent de liaison est appliqué sur les surfaces de béton préparées pour assurer l’adhérence entre le support existant et le nouveau matériau de réparation. Le type d’agent de liaison dépend du système de matériau de réparation :

Pour les réparations en PCC accéléré qui seront ouvertes à la circulation dans les 4 à 6 heures, la spécification FHWA exige un agent de liaison époxy. La couche d’apprêt époxy est appliquée en une fine couche et frottée dans la surface avec une brosse à poils rigides. La mise en place du béton doit être retardée jusqu’à ce que l’époxy devienne collant, généralement 15 à 30 minutes à 70 °F selon la formulation de l’époxy.

5. Mise en place et cure

5.1 Procédures de mise en place

Le mélange de réparation doit être mis en place et consolidé pour éliminer pratiquement tous les vides à l’interface entre la réparation et le béton existant. La consolidation est réalisée par vibration interne à l’aide de vibrateurs aiguilles de 1 pouce de diamètre insérés à des intervalles de 6 à 12 pouces, ou par vibration externe des coffrages pour les réparations préfabriquées. Le matériau doit être travaillé soigneusement dans les coins et le long des faces verticales pour assurer un remplissage complet de la cavité et un contact intime avec l’agent de liaison.

Si une zone de réparation partielle est adjacente à un joint de travail ou à une fissure qui pénètre toute la profondeur de la chaussée, un médium d’insertion compressible (tel qu’un cordon de mousse de polyéthylène à cellules fermées ou un joint préformé) doit être utilisé pour maintenir le joint de travail et empêcher la fissuration par compression ou par contrainte de la réparation. Le contact entre la réparation et toute chaussée adjacente qui pourrait causer une compression ou d’autres types de défaillance doit être empêché.

5.2 Finissage

Toutes les réparations doivent être finies selon la section transversale de la chaussée existante. La surface de réparation est réglée à l’aide d’une règle pour correspondre au niveau et à la pente transversale de la chaussée existante, puis texturée pour se conformer à la texture de la chaussée existante. Pour les chaussées aéroportuaires, le tirage en toile de jute, le brossage ou le rainurage peuvent être utilisés pour produire les caractéristiques de friction de surface requises conformément aux exigences de la FAA AC 150/5320-6 concernant la texture de surface des chaussées.

Le Manuel de réparation des détresses des chaussées aéroportuaires du FDOT souligne que le finissage doit reproduire la texture de la chaussée environnante pour éviter des caractéristiques de friction différentielles qui pourraient affecter les performances de freinage des aéronefs ou le potentiel d’hydroplanage.

5.3 Cure

La cure est essentielle pour un bon développement de la résistance et l’intégrité du collage. La spécification FHWA exige que le produit de cure soit appliqué immédiatement après la texturation au taux de 150 pieds carrés par gallon (3,7 m² par litre) selon l’AASHTO M-148. Pour les réparations en béton de ciment Portland, les restrictions de température suivantes s’appliquent :

• Les réparations ne doivent pas être effectuées lorsque la température de l’air ou de la chaussée est inférieure à 40 °F (4 °C)
• À des températures de l’air inférieures à 55 °F (13 °C), une période de cure plus longue peut être nécessaire
• L’isolation peut être utilisée pour améliorer le taux de cure par temps frais

Pour les matériaux polymères et époxy, les recommandations de cure du fabricant prévalent sur les exigences de cure génériques du PCC. Le béton polymère au MMA (tel que le T-17) ne nécessite aucune cure externe car la réaction de polymérisation est autonome et indépendante de l’humidité, ce qui représente un avantage significatif pour les réparations aéroportuaires où une réouverture rapide est nécessaire.

6. Défaillance du collage du rafistolage

La défaillance du collage du rafistolage, la perte d’adhérence entre le matériau de rafistolage et le support en béton existant, est le défaut récurrent le plus courant et le plus lourd de conséquences dans le rafistolage du béton. Selon les recherches de l’ACRP (Airport Cooperative Research Program) sur la réparation et le remplacement rapides des dalles de chaussées en béton aéroportuaires, le décollement à l’interface du rafistolage est le principal mode de défaillance des réparations partielles, affectant environ 15 à 30 pour cent des rafistolages dans les 2 à 5 ans suivant l’installation, selon la sélection des matériaux et la qualité de la préparation.

6.1 Mécanismes de défaillance du collage du rafistolage

La défaillance adhésive se produit à l’interface entre l’agent de liaison et soit le support, soit le matériau de réparation. Les causes comprennent : une préparation de surface inadéquate laissant de la laitance, de la poussière ou des contaminants sur le support, l’application de l’agent de liaison sur une surface saturée ou gelée, la mise en place du matériau de réparation après que l’agent de liaison a séché ou a durci au-delà de son temps ouvert, et les formulations époxy sensibles à l’humidité appliquées sur du béton humide.

La défaillance cohésive se produit à l’intérieur du matériau de réparation ou à l’intérieur du support près de la ligne de collage. Ce mode de défaillance indique que la résistance du collage a dépassé la résistance à la traction de l’un des matériaux. Elle peut résulter de : l’incompatibilité thermique (le rafistolage se dilate et se contracte à un rythme différent de celui du béton parent, générant des contraintes de cisaillement à l’interface), le retrait différentiel entre le support à faible retrait et le matériau de réparation souvent à retrait plus élevé, et les dommages causés par le gel-dégel dans le support immédiatement adjacent à la limite du rafistolage.

L’éclatement des bords se produit au périmètre du rafistolage où la face de coupe de scie rencontre le béton parent. Cette défaillance résulte de la concentration de contraintes au niveau du coin vertical, combinée au mouvement différentiel entre les deux matériaux sous l’effet des cycles thermiques et d’humidité.

6.2 Facteurs contribuant à la défaillance du collage du rafistolage

7. Inspection des rafistolages de béton

7.1 Méthodes d’inspection

L’état des rafistolages de béton est évalué à l’aide à la fois de l’inspection visuelle et des techniques d’auscultation comme prescrit par l’ASTM D5340, Méthode d’essai standard pour les relevés d’indice d’état des chaussées aéroportuaires. Le relevé PCI quantifie la détresse du rafistolage par sévérité et étendue sur une échelle de 0 (échoué) à 100 (excellent). Les rafistolages sont évalués pour :

• Défaillance du collage du rafistolage (décollement) : Détectée par un son creux en tapant avec un marteau, par chaîne traînée ou par tige, peut être accompagnée de fissuration des bords
• Fissuration du rafistolage : Fissures se propageant à l’intérieur du matériau de rafistolage lui-même, classées par largeur (faible : <1/8 pouce, moyenne : 1/8–1/2 pouce, élevée : >1/2 pouce)
• Éclatement du rafistolage : Écaillage ou désintégration aux bords du rafistolage, classé par profondeur d’éclatement et zone touchée
• Détérioration de surface du rafistolage : Mise à nu des granulats, desquamation ou cavités coniques dans le rafistolage

L’auscultation est réalisée à l’aide d’un marteau d’ingénieur de 2 livres pour les petites zones ou d’une chaîne traînée de 50 livres pour les grandes zones de chaussée. Un son creux ou de tambour indique un délaminage entre le rafistolage et le support. Les limites de la zone de réparation sont précisément cartographiées lorsque le délaminage est détecté.

7.2 Essais de résistance du collage

Pour l’évaluation quantitative de l’intégrité du collage du rafistolage, l’essai d’arrachement selon l’ASTM C1583/C1583M, Méthode d’essai pour la résistance à la traction des surfaces en béton et la résistance du collage ou la résistance à la traction des matériaux de réparation et de revêtement du béton, est la méthode standard. Un disque en acier de 2 pouces (50 mm) de diamètre est collé à l’époxy sur la surface préparée du rafistolage, et une charge de traction est appliquée perpendiculairement à la surface à l’aide d’un testeur d’arrachement portatif. La contrainte de traction à la rupture et le mode de défaillance (adhésif à l’interface rafistolage-support, cohésif dans le rafistolage, cohésif dans le support, ou adhésif à l’interface de l’agent de liaison) sont enregistrés.

Le Centre mobile d’essais du béton FHWA recommande une résistance de collage minimale acceptable de 200 psi (1,4 MPa) pour les réparations partielles, bien que de nombreux organismes spécifient 250–300 psi pour les chaussées aéroportuaires soumises à un trafic aérien à haute vitesse.

7.3 Calendrier d’inspection post-installation

8. Rafistolage dans les chaussées PCC aéroportuaires

Le rafistolage des chaussées aéroportuaires est régi par des exigences qui diffèrent considérablement du rafistolage routier en raison des exigences opérationnelles du trafic aérien. La FAA AC 150/5380-6C fournit des conseils spécifiques pour les méthodes de réparation des chaussées aéroportuaires, soulignant que le rafistolage doit traiter les préoccupations suivantes propres aux aérodromes :

Prévention des débris d’objets étrangers (FOD) : Les fragments de béton libres, les particules de granulats délogées et les bords de rafistolage éclatés sont des dangers FOD qui peuvent être ingérés par les réacteurs, provoquant des défaillances catastrophiques du moteur. La FAA exige que tous les rafistolages soient finis au ras de la chaussée environnante et que tout matériau libre soit aspiré ou balayé avant la réouverture de la chaussée au trafic aérien.

Sécurité opérationnelle pendant la construction : La FAA exige un Plan de sécurité et de phasage de la construction (CSPP) selon l’AC 150/5370-2 pour les activités d’entretien sur les aérodromes actifs. Le CSPP doit traiter : l’identification des zones de chaussée concernées, l’impact sur les opérations aériennes normales, les changements temporaires des procédures de circulation aérienne, des capacités de sauvetage et de lutte contre les incendies des aéronefs (ARFF), ou d’autres opérations, et les mesures de gestion des risques, y compris les barricades, la signalisation, l’éclairage et la protection du personnel.

Délai d’exécution rapide : Les fermetures d’aéroports pour réparation des chaussées sont extrêmement coûteuses. Le Programme d’amélioration des aéroports (AIP) de la FAA exige que les aéroports minimisent la durée des fermetures de pistes. Cela oriente la sélection de matériaux à prise rapide qui permettent la réouverture dans les 90 minutes à 4 heures suivant la mise en place. Le béton polymère au MMA et le ciment phosphate de magnésium sont les principaux matériaux utilisés pour le rafistolage aéroportuaire d’urgence et de nuit.

Restauration du transfert de charge : Pour les rafistolages totaux adjacents aux joints des chaussées aéroportuaires, le transfert de charge doit être rétabli par l’installation de goujons, des barres d’acier lisses (généralement de 1,25 à 1,5 pouce de diamètre et de 18 pouces de long) placées à mi-épaisseur de la dalle à un espacement de 12 pouces de part et d’autre du joint. Le manuel FDOT spécifie que des barres de liaison déformées soient installées dans la face du panneau parent pour empêcher la séparation, tandis que les goujons dans les panneaux adjacents assurent le transfert de charge sans restreindre l’ouverture du joint.

8.1 Spécification FAA pour les matériaux de rafistolage aéroportuaires

La FAA AC 150/5370-10, Normes pour la spécification de la construction des aéroports, contient les spécifications matérielles détaillées (P-501 pour les chaussées en PCC) qui régissent les matériaux de rafistolage pour les projets aéroportuaires financés par le gouvernement fédéral. Les exigences clés comprennent :

• Résistance à la compression minimale à 28 jours : 4 000 psi (27,6 MPa) pour le PCC aéroportuaire
• Teneur minimale en ciment : 564 lb/yd³ (335 kg/m³)
• Rapport eau-ciment maximal : 0,45
• Teneur en air : 5,0 % à 8,0 % pour la durabilité au gel-dégel
• Affaissement : 1 à 3 pouces (25 à 75 mm)
• Résistance à la flexion : Minimum 650 psi (4,5 MPa) à 28 jours

8.2 Matériaux à prise rapide pour la réparation aéroportuaire

Le Centre de recherche et de développement des ingénieurs du Corps des ingénieurs de l’armée américaine (ERDC) a réalisé des démonstrations sur le terrain du béton de phosphate de magnésium (MPC) pour les réparations des chaussées aéroportuaires, évaluant spécifiquement la résistance à la chaleur et à l’exposition au pétrole, aux huiles et aux lubrifiants (POL), des conditions couramment rencontrées sur les aires de trafic et les voies de circulation des aéroports. L’étude a révélé que les rafistolages en MPC conservaient leur intégrité structurelle après exposition au carburéacteur, au liquide hydraulique et aux produits chimiques de dégivrage, démontrant leur aptitude pour les environnements aéroportuaires opérationnels où les déversements de produits chimiques sont courants.

Le système Transpo T-17 en béton polymère au MMA a été déployé dans de nombreux aéroports américains, notamment l’Aéroport métropolitain de Détroit Comté de Wayne (DTW), pour les réparations de pistes et de voies de circulation. La capacité du système à atteindre la pleine résistance de service en 45 minutes à 70 °F avec une large plage de température d’application de 14 °F à 100 °F le rend adapté aux opérations d’entretien aéroportuaire tout au long de l’année.

9. Durabilité et performance des rafistolages

9.1 Attentes de durée de vie

La durée de vie attendue des rafistolages de béton varie considérablement en fonction de la sélection des matériaux, de la qualité de la préparation de surface et des conditions de trafic. Selon les données du programme LTPP (Long-Term Pavement Performance) de la FHWA et des recherches de l’ACRP :

9.2 Facteurs affectant la durabilité

La compatibilité thermique entre le matériau de rafistolage et le béton parent est la propriété matérielle la plus importante affectant la durabilité à long terme. Le coefficient de dilatation thermique (CTE) du PCC typique est d’environ 5,5 × 10⁻⁶ /°F (10 × 10⁻⁶ /°C) , tandis que les mortiers époxy ont des CTE de 15–30 × 10⁻⁶ /°F, créant des déformations différentielles de 0,02–0,04 pour cent par variation de température de 30 °F. Sur plusieurs cycles, ces déformations différentielles génèrent des contraintes de cisaillement à l’interface de collage qui peuvent dépasser la résistance de la liaison.

Le retrait au séchage des matériaux de réparation cimentaires est une deuxième préoccupation majeure. Alors que le béton existant a subi la majeure partie de son retrait au séchage au fil des années de service, le nouveau matériau de rafistolage subit un retrait au séchage complet dans les semaines suivant la mise en place. Ce retrait différentiel génère des contraintes de traction à l’interface de collage, pouvant provoquer un soulèvement des bords et un décollement. L’utilisation de ciments compensateurs de retrait, de mortiers modifiés aux polymères à faible retrait ou d’adjuvants expansifs peut atténuer cet effet.

10. Matrice de décision : Partiel vs Total

La sélection entre réparation partielle et totale nécessite une évaluation systématique des caractéristiques de la détresse. Les critères de décision suivants doivent être appliqués lors de l’inspection de la chaussée :

La FAA AC 150/5380-6C Quick Guide for Maintenance and Repair of Common Rigid Pavement Surface Problems (Tableau 6-2) fournit un cadre décisionnel résumé liant les types de détresses spécifiques aux méthodes de réparation recommandées, y compris le rafistolage partiel, le rafistolage total, le scellement des fissures, le scellement des joints, le meulage, le remplacement de dalle et la reconstruction.
