Qu'est-ce que la pétrographie du béton ?

Définition et portée de la pétrographie du béton

La pétrographie du béton est l’examen scientifique systématique du béton durci à l’aide de techniques microscopiques et macroscopiques pour déterminer sa composition, sa microstructure, sa qualité et les causes de toute détérioration ou problème de performance. Le terme dérive du grec petros (roche) et graphia (description), la pétrographie est littéralement la description des roches, et le béton est une roche artificielle composée de particules de granulat liées par une matrice de pâte de ciment. La méthode est codifiée dans l’ASTM C856, Pratique standard pour l’examen pétrographique du béton durci (dernière version C856/C856M-20), qui établit les procédures standard pour l’examen visuel, la stéréomicroscopie, la microscopie en lumière polarisée (PLM), la microscopie à fluorescence, la microscopie électronique à balayage (MEB) et la diffraction des rayons X (DRX) telles qu’appliquées aux échantillons de béton.

La portée de la pétrographie du béton s’étend sur toute la durée de vie des structures en béton. Pendant la phase de pré-construction, l’examen pétrographique des sources de granulats selon l’ASTM C295, Guide standard pour l’examen pétrographique des granulats pour béton identifie les constituants potentiellement nuisibles, y compris les minéraux de silice réactifs (opale, calcédoine, quartz contraint, verre volcanique), les sulfures de fer (pyrite, marcassite, pyrrhotite), les revêtements d’argile, les sulfates solubles et la matière organique. Pendant la construction, la pétrographie des échantillons de béton durci vérifie que le matériau livré correspond à la formulation du mélange approuvé, confirmant le type et la granulométrie des granulats, la teneur en liant, les paramètres du réseau de bulles d’air, le rapport eau-ciment et le degré d’hydratation. Pendant la phase de service, l’examen pétrographique des carottes extraites des zones présentant des dégradations fournit un diagnostic définitif des mécanismes de détérioration, y compris la réaction alcali-silice (ASR), la réaction alcali-carbonate (ACR), la détérioration par gel-dégel, l’attaque sulfatique (externe, interne et formation différée d’ettringite), la fissuration induite par la corrosion, la carbonatation et la fissuration en D. Lors de l’enquête forensique, la pétrographie répond à la question cruciale : pourquoi ce béton a-t-il échoué ?

Le Manuel pétrographique FHWA (FHWA-HRT-04-150) décrit la pétrographie comme une « séquence d’examen progressive » qui passe de l’échelle macroscopique à l’échelle microscopique. L’examen commence par une inspection visuelle sans aide de l’échantillon, progresse vers la stéréomicroscopie des surfaces polies à des grossissements de 5× à 50×, avance vers la microscopie en lumière polarisée des sections minces à des grossissements de 20× à 1000×, et utilise le MEB/EDS et la DRX pour l’identification définitive des phases si nécessaire. Chaque étape informe la suivante, et le pétrographe développe une hypothèse affinée à mesure que les preuves s’accumulent. La British Cement Association (1992) et Lane (2001) soulignent que l’identification de la réaction alcali-granulat nécessite spécifiquement une intégration des preuves de terrain et de laboratoire, la pétrographie seule ne peut pas diagnostiquer sans contexte, et l’inspection sur le terrain seule ne peut pas confirmer les mécanismes sans preuves microstructurales.

Préparation des échantillons pour l’examen pétrographique

Une bonne préparation des échantillons est le fondement d’une analyse pétrographique précise. La qualité de l’examen microscopique dépend entièrement de la qualité de l’échantillon préparé, une mauvaise préparation introduit des artefacts qui peuvent être confondus avec des caractéristiques de détérioration in situ. Le Manuel pétrographique FHWA (FHWA-HRT-04-150) consacre des conseils approfondis aux méthodes de préparation, reconnaissant que la préparation des échantillons « est l’étape la plus critique du processus d’examen pétrographique. »

Extraction de carottes et stratégie d’échantillonnage

Selon l’ASTM C856, les échantillons de béton pour l’examen pétrographique sont généralement des carottes forées au diamant d’un diamètre minimum de 100 mm (4 pouces) et d’une profondeur préférée d’au moins 203 mm (8 pouces). Les carottes de pleine épaisseur qui traversent toute l’épaisseur du béton sont préférées car elles capturent le profil de profondeur complet, y compris la zone de surface, la masse intérieure et l’interface inférieure. Pour les enquêtes forensiques, la FHWA recommande l’approche d’échantillonnage « bon, mauvais et laid », extraire des carottes de trois catégories d’emplacements : les zones présentant des dégradations significatives (le laid), les zones voisines de la même structure présentant des dégradations modérées (le mauvais) et les zones saines du même mélange de béton (le bon). Cette approche comparative isole le mécanisme de détérioration des caractéristiques de fond du matériau. Un minimum de trois carottes de toute zone préoccupante et trois des zones de comparaison est la recommandation standard selon l’ASTM C856.

Sections minces

Une section mince pétrographique est une tranche de béton montée sur une lame de verre et broyée à une épaisseur précise qui permet à la lumière de passer pour la microscopie en lumière transmise. La préparation suit une séquence d’étapes :

Étape 1, Imprégnation : L’échantillon de béton est séché pour éliminer l’eau libre, placé dans une chambre à vide, évacué pour éliminer l’air des pores et des fissures, et inondé d’époxy de faible viscosité sous vide. L’époxy pénètre dans la structure poreuse, stabilisant les caractéristiques microstructurales fragiles. Pour la microscopie à fluorescence, l’époxy est mélangé à un colorant fluorescent, généralement de l’Uvitex OB ou similaire, qui émet une fluorescence jaune-vert (pic ~530 nm) lorsqu’il est excité par une lumière bleu-violette. Les agents d’imprégnation alternatifs comprennent la cire de carnauba (recommandée dans l’ASTM C457 pour l’analyse du réseau de bulles d’air), le durcisseur à ongles en nylon dans une solution 1:5 avec de l’acétone ou du méthanol (Roberts et Scali, 1984) et des époxis à très faible viscosité pour pénétrer les structures de pores extrêmement fines.

Étape 2, Montage : L’échantillon imprégné est coupé pour produire une surface plane, qui est ensuite montée sur une lame pétrographique en verre standard (27 × 46 mm ou 27 × 48 mm) à l’aide d’un adhésif époxy. La lame fournit un support mécanique lors du broyage ultérieur.

Étape 3, Broyage : L’échantillon monté est broyé à l’épaisseur standard de 30 micromètres (0,03 mm), l’épaisseur à laquelle le quartz présente des couleurs d’interférence grises de premier ordre sous lumière polarisée croisée, servant d’étalon de calibration. Pour la microscopie à fluorescence, les sections sont broyées à 20–25 micromètres pour éviter le voile de fond de l’époxy fluorescent sous illumination UV non collimatée. Le broyage se fait avec des abrasifs de plus en plus fins (généralement des grains de carbure de silicium, du gros grain 60 au grain fin 600) sur des meules de rodage mécaniques avec alimentation abrasive automatique.

Étape 4, Lamelle : Pour la microscopie en lumière polarisée standard, une fine lamelle de verre (généralement d’épaisseur #1.5, 0,16–0,19 mm) est appliquée sur la section avec un milieu de montage. Pour la microscopie à fluorescence, la section est laissée découverte car la lamelle crée un voile d’autofluorescence jaune sous lumière UV incidente qui obscurcit l’image.

Le manuel FHWA souligne qu’une section mince de qualité doit être exempte de sous-cavage, l’enlèvement inégal de la pâte de ciment plus tendre par rapport aux particules de granulat plus dures lors du broyage. Le sous-cavage est minimisé en utilisant des plateaux de rodage en fonte dure, en appliquant un poids d’échantillon suffisant et en utilisant des agents d’imprégnation stabilisants. Une section mince correctement préparée ne présente aucun relief notable entre la pâte et le granulat.

Sections polies et surfaces rodées

Les sections polies (également appelées surfaces rodées) sont des surfaces de béton planes utilisées pour l’examen en stéréomicroscopie et l’analyse du réseau de bulles d’air selon l’ASTM C457. Contrairement aux sections minces, les sections polies sont opaques et examinées sous lumière réfléchie. La préparation implique :

1. Couper une tranche de la carotte de béton, généralement de 20–25 mm d’épaisseur à l’aide d’une scie à diamant refroidie à l’huile
2. Roder la surface avec des abrasifs de plus en plus fins sur des meules mécaniques (temps de rodage typique : ~20 minutes par grain)
3. Polissage final avec une pâte de diamant fine (6 µm à 1 µm) pour obtenir une finition miroir
4. Nettoyage de la surface par nettoyage aux ultrasons dans un solvant ou un brossage doux
5. Contrôle qualité : une surface correctement rodée réfléchit clairement une source lumineuse éloignée sans relief notable entre la pâte et le granulat

Le contrôle qualité pour les surfaces rodées ASTM C457 est particulièrement rigoureux. Le manuel FHWA déclare : « Une surface correctement rodée doit refléter clairement une source lumineuse éloignée. Il ne doit y avoir aucun relief notable entre la pâte et le granulat. » Le relief de surface provoque une fausse identification des vides, les dépressions aux limites des granulats peuvent être confondues avec des bulles d’air.

Les surfaces fracturées (cassures fraîches à travers le béton) fournissent des informations complémentaires sur la qualité de la liaison granulat-pâte, les chemins de fracture (à travers le granulat versus autour du granulat) et la présence de dépôts secondaires dans les vides. Les surfaces fracturées sont examinées au stéréomicroscope sans aucune préparation autre que le nettoyage.

Examen par stéréomicroscopie

La stéréomicroscopie est la première étape d’examen microscopique dans la séquence pétrographique, réalisée après l’inspection visuelle de l’échantillon tel que reçu. Le stéréomicroscope offre des grossissements de 5× à 50× avec une vue tridimensionnelle de la surface du béton, ce qui le rend idéal pour examiner les surfaces rodées, les surfaces fracturées et les sections polies. Selon l’ASTM C856, l’examen au stéréomicroscope documente les caractéristiques suivantes :

Caractéristiques des granulats : Type de gros granulat (igné, sédimentaire ou métamorphique), couleur, taille, forme (angulaire, subangulaire, arrondie), texture de surface, taille maximale, granulométrie et toute preuve de bordures de réaction, de coloration ou de fissuration à l’intérieur des particules de granulat. Le pétrographe estime les proportions relatives des différents types de roches présents et note tout constituant nuisible tel que le silex, le schiste argileux ou l’opale.

Caractéristiques de la pâte de ciment : Couleur de la pâte (grise, brune, foncée), uniformité, présence de particules de ciment non hydratées, preuve de carbonatation (décoloration beige aux surfaces exposées) et tout dépôt secondaire visible dans les vides ou les fissures. La qualité de la liaison pâte-granulat est évaluée, les espaces à l’interface indiquent un décollement dû aux dégâts de gel-dégel, à la formation différée d’ettringite (DEF) ou au retrait de séchage.

Réseau de bulles d’air : Les bulles d’air sont classées par taille et forme en bulles d’air entraînées (5 µm à 1 mm, sphériques, uniformément réparties), bulles d’air occluses (>1 mm, sphériques ou irrégulières, réparties aléatoirement) et vides capillaires (<5 µm, faisant partie de la microstructure de la pâte). Le pétrographe note visuellement la teneur totale en air, la distribution des vides, tout revêtement ou remplissage des vides par des dépôts secondaires (gel ASR, ettringite, thaumasite ou carbonate de calcium) et les vides aux limites, des vides aplatis à l’interface granulat-pâte indiquant un mauvais compactage ou une accumulation d’eau de ressuage.

Fissuration : Les fissures sont documentées par leur emplacement (dans le granulat, dans la pâte, à l’interface granulat-pâte), leur orientation (parallèle à la surface, aléatoire, rayonnante à partir du granulat), leur largeur et si elles sont remplies de dépôts secondaires. La distinction entre les fissures préexistantes (formées en service) et les fissures de préparation (induites lors de l’échantillonnage ou de la préparation de l’échantillon) est critique et est confirmée par microscopie à fluorescence.

Dépôts secondaires : Le stéréomicroscope révèle le gel ASR (translucide à blanc, parfois clair, tapissant ou remplissant les bulles d’air et les fissures), l’ettringite (cristaux aciculaires blancs à jaune pâle dans les vides), la thaumasite (masses fibreuses blanches), l’efflorescence (dépôts pulvérulents blancs sur les surfaces) et les produits de corrosion (taches de rouille brun-rouge autour de l’acier enrobé).

L’examen au stéréomicroscope produit une description écrite et un enregistrement photographique de toutes les caractéristiques observées. Cet enregistrement guide la sélection des zones pour la préparation des sections minces et l’orientation de l’examen à plus fort grossissement. Selon le manuel FHWA, l’examen au stéréomicroscope est l’endroit où le pétrographe « développe l’hypothèse initiale sur les causes de la détérioration » qui est ensuite testée par microscopie en lumière polarisée et d’autres techniques avancées.

Microscopie à fluorescence

La microscopie à fluorescence, également appelée microscopie par épifluorescence ou microscopie P/EF (Polarising/Epifluorescence), est une technique spécialisée qui utilise une lumière ultraviolette ou bleue incidente pour exciter un colorant fluorescent préalablement imprégné dans l’échantillon de béton. Les pores, vides et fissures remplis de colorant fluorescent brillent intensément (jaune-vert à ~530 nm) sur un fond sombre de solides non imprégnés. Le manuel FHWA identifie la microscopie à fluorescence comme « la technique pétrographique la plus puissante pour évaluer la microstructure du béton durci. »

Le microscope P/EF combine deux systèmes d’illumination : une source de lumière halogène transmise pour les modes pétrographiques standard (lumière polarisée non analysée PPL et lumière polarisée croisée XPL), et une source de lumière UV incidente (généralement une lampe à arc au mercure de 200 W) pour la fluorescence. L’opérateur peut basculer entre les modes sans déplacer l’échantillon, permettant une comparaison directe du même champ de vision sous différentes conditions d’illumination. Les systèmes de filtres comprennent des filtres d’excitation (UG-5 pour UV, BG-3 pour violet, BG-12 pour bleu-violet, IF-545/BG-36 pour vert), des miroirs dichroïques (DM-455) et des filtres de barrière (Y-485, Y-495, O-515).

Le manuel FHWA (Chapitre 13) identifie sept applications principales de la microscopie à fluorescence en pétrographie du béton :

1. Détection des fissures : Toutes les fissures sont visibles sous fluorescence quelle que soit leur orientation. En lumière transmise, seules les fissures orientées perpendiculairement au plan de la section mince sont visibles, les fissures parallèles à la section sont invisibles. La fluorescence révèle le réseau de fissures complet. De manière cruciale, les fissures préexistantes (formées en service) sont remplies d’époxy fluorescent lors de l’imprégnation et apparaissent brillantes, tandis que les fissures de préparation (formées lors du broyage de la section mince) restent vides et apparaissent sombres. Cette distinction est la méthode définitive pour identifier si la fissuration observée est une caractéristique réelle de détérioration en service ou un artefact de laboratoire.

2. Évaluation de la porosité capillaire : Le colorant fluorescent pénètre dans tout le réseau de pores capillaires de la pâte de ciment. Une intensité de fluorescence plus élevée indique une porosité capillaire plus élevée et donc un rapport eau-ciment plus élevé. Une intensité de fluorescence plus faible indique une pâte plus dense avec une perméabilité plus faible. La comparaison de l’intensité de fluorescence entre la zone de surface et l’intérieur d’un échantillon révèle les gradients de carbonatation (la pâte carbonatée est plus dense et fluoresce moins) et les variations de porosité près de la surface dues au ressuage ou à une cure inadéquate.

3. Évaluation du réseau de bulles d’air : La fluorescence fournit une bonne corrélation avec la méthode de traverse linéaire (ASTM C457) pour la surface spécifique et le facteur d’espacement, bien que la corrélation pour la teneur totale en air soit moins fiable. Le colorant fluorescent délimite clairement les limites des vides, rendant l’analyse d’image automatisée réalisable pour la détection et la mesure des vides.

4. Indication du rapport eau-ciment : Un rapport eau/liant (w/cm) plus élevé produit plus de porosité capillaire et une plus grande intensité de fluorescence. Cela permet au pétrographe d’évaluer qualitativement si le w/cm est uniforme dans tout l’échantillon ou varie avec la profondeur (par exemple, un w/cm plus élevé à la surface supérieure en raison du ressuage).

5. Évaluation de l’hydratation : Le degré d’hydratation du ciment affecte la porosité capillaire, une pâte bien hydratée a une porosité plus faible et une fluorescence plus faible. Les particules de clinker de ciment non hydratées (alite, bélite, ferrite) sont visibles sous forme de grains anguleux sombres dans la pâte fluorescente.

6. Détection de la carbonatation : Les zones carbonatées présentent une fluorescence plus faible car le carbonate de calcium (CaCO₃) précipité dans les pores réduit la porosité. La limite entre la pâte carbonatée et non carbonatée est clairement visible comme une transition d’intensité de fluorescence, fournissant une mesure de la profondeur de carbonatation plus précise que la seule phénolphtaléine.

7. Liaison granulat-pâte : L’époxy fluorescent remplit tout espace à l’interface granulat-pâte, rendant le décollement immédiatement visible sous la forme d’un halo brillant autour des particules de granulat. Ceci est diagnostique pour les dégâts de gel-dégel et la formation différée d’ettringite.

Analyse du réseau de bulles d’air (ASTM C457)

L’ASTM C457, Méthode d’essai standard pour la détermination microscopique des paramètres du système de bulles d’air dans le béton durci est la méthode quantitative définitive pour évaluer le réseau de bulles d’air qui protège le béton des dégâts de gel-dégel. La méthode produit six paramètres qui caractérisent collectivement la qualité du réseau de bulles d’air :

Le facteur d’espacement (L̄) est le paramètre le plus critique. Il représente la distance théorique maximale que l’eau dans la pâte de ciment doit parcourir pour atteindre la bulle d’air la plus proche pour le soulagement de la pression lors du gel. La théorie de la pression hydraulique de Powers démontre que lorsque l’eau gèle dans les pores capillaires, l’expansion volumique de 9% génère une pression hydraulique qui peut dépasser la résistance à la traction de la pâte (~3–5 MPa). Les bulles d’air suffisamment rapprochées agissent comme des chambres d’expansion qui soulagent cette pression. Le seuil critique de L̄ < 0,20 mm est basé sur des décennies de recherche corrélant les essais de gel-dégel en laboratoire (ASTM C666) avec les performances sur le terrain. Un facteur d’espacement de 0,20 mm signifie qu’aucun point de la pâte n’est à plus de 0,20 mm d’une bulle d’air, assez court pour que la pression hydraulique se dissipe avant que des dommages ne se produisent.

L’essai ASTM C457 nécessite une surface rodée préparée à une qualité miroir sans relief entre la pâte et le granulat. Deux méthodes sont disponibles :

Méthode de la traverse linéaire : Le microscope est déplacé le long d’une série de lignes parallèles (traverses) sur la surface rodée. L’opérateur enregistre la longueur de chaque intercept à travers une bulle d’air, la longueur de chaque intercept à travers la pâte de ciment et le nombre de vides intersectés. La longueur totale de la traverse doit répondre aux exigences minimales spécifiées dans le tableau 1 de l’ASTM C457, généralement 1500–2500 mm pour un béton avec une taille nominale maximale de granulat de 19 mm. La traverse est effectuée à un grossissement de 50× à 150×.

Méthode modifiée de comptage de points : Une grille de points est superposée sur le champ de vision, et l’opérateur classe chaque point comme tombant sur un vide, un granulat ou de la pâte. Le nombre de points classés comme vides fournit la teneur en air. La fréquence des vides est déterminée pour le calcul du facteur d’espacement. La méthode de comptage de points nécessite moins de décisions de l’opérateur que la méthode de traverse, mais nécessite plus de points pour une précision statistique équivalente.

Selon l’ASTM C457, les échantillons doivent être sélectionnés selon un plan rigoureusement aléatoire à partir d’un minimum de trois emplacements dans le corps en béton, avec au moins une section préparée à partir de chacun des trois échantillons. Pour l’évaluation de la conformité aux spécifications, les zones de détérioration extrême doivent être échantillonnées séparément des zones saines car la zone détériorée peut avoir un réseau de bulles d’air différent de celui du béton parent (les bulles d’air peuvent se remplir de dépôts secondaires ou la structure des vides peut être endommagée par la fissuration).

Le système de classification des bulles d’air selon l’ASTM C457 distingue :

La relation entre la teneur en air du béton frais (mesurée par la méthode de pression ASTM C231 ou la méthode volumétrique ASTM C173) et la teneur en air du béton durci (ASTM C457) doit concorder à ±1% près. Des écarts supérieurs à 1,5% suggèrent soit une perte d’air pendant le transport et la mise en place, une mauvaise préparation de l’échantillon, ou un échantillonnage à partir d’emplacements non représentatifs.

Identification de l’ASR, de l’ACR, du gel-dégel et de l’attaque sulfatique

La pétrographie est la méthode définitive pour distinguer les principaux mécanismes de détérioration du béton. Chaque mécanisme produit une microstructure caractéristique que le pétrographe formé identifie grâce à une combinaison de stéréomicroscopie, de microscopie en lumière polarisée, de microscopie à fluorescence et, si nécessaire, de MEB/EDS et de DRX.

Réaction alcali-silice (ASR)

La réaction alcali-silice (ASR) se produit lorsque les ions hydroxyde (OH⁻) de la solution interstitielle alcaline (pH généralement >13,5 dans le béton frais) attaquent les formes réactives de silice (SiO₂) dans le granulat. La réaction produit un gel alcali-silice hydrophile qui absorbe l’eau et gonfle, générant des pressions d’expansion internes qui fissurent le granulat et la pâte environnante.

L’identification pétrographique de l’ASR nécessite des preuves convergentes de multiples critères selon la FHWA et l’ASTM C856 :

Critères diagnostiques requis (British Cement Association, 1992) :

1. Présence de minéraux de granulat réactifs
2. Motif de fissuration caractéristique de l’expansion
3. Dépôts de gel avec des propriétés optiques appropriées
4. Confirmation par MEB/EDS de la composition du gel (Si + Ca + K/Na)

Caractéristiques microscopiques en section mince : Les particules de granulat réactives montrent une fissuration interne qui rayonne du granulat dans la pâte environnante. Les fissures contiennent du gel ASR qui est isotrope (reste sombre sous lumière polarisée croisée), c’est un diagnostic clé car les phases cristallines montrent des couleurs de biréfringence. Le gel apparaît en PPL comme un matériau amorphe clair à brunâtre tapissant ou remplissant les fissures et les bulles d’air. Dans les cas avancés, le gel s’étend dans toute la pâte sous forme de « pâte imprégnée de gel », la pâte de ciment adjacente aux granulats réactifs apparaît assombrie et densifiée. Sous microscopie à fluorescence, le béton affecté par l’ASR montre des fissures remplies d’époxy fluorescent dans le granulat et la pâte, avec des motifs rayonnants caractéristiques à partir des particules réactives.

Caractéristiques MEB/EDS : Le gel ASR présente une texture « de boue craquelée » distinctive, des fissures de dessiccation dans le gel causées par le séchage sous vide lors de la préparation MEB. L’analyse EDS révèle une signature élémentaire principalement de Si avec moins de Ca et des traces de K et Na. Le gel frais (potentiel de gonflement plus élevé) contient plus de K et Na par rapport à Ca. Le gel vieilli (potentiel de gonflement plus faible, la réaction peut être terminée) montre une teneur en Ca plus élevée car Ca remplace Na et K au fil du temps.

Classement de réactivité des formes de silice (FHWA, du plus au moins réactif) : Silice amorphe/verre volcanique > Opale > Tridymite/Cristobalite > Calcédoine > Silice cryptocristalline > Quartz métamorphiquement granulé/déformé > Quartz contraint > Quartz imparfaitement cristallisé > Quartz cristallin pur (essentiellement non réactif).

Réaction alcali-carbonate (ACR)

La réaction alcali-carbonate (ACR) est un mécanisme beaucoup moins courant mais hautement destructeur, identifié pour la première fois par Swenson (1957) à Kingston, Ontario. Elle implique la dédolomitisation de calcaires dolomitiques impurs spécifiques : la dolomite (CaMg(CO₃)₂) réagit avec les ions hydroxyde pour produire de la brucite (Mg(OH)₂) et de la calcite (CaCO₃). Le mécanisme d’expansion diffère de l’ASR, il est entraîné par la croissance de cristaux de brucite dans un espace confiné plutôt que par le gonflement du gel.

L’identification pétrographique de l’ACR nécessite :

• Granulat carbonaté réactif : Calcaire dolomitique impur avec calcite et dolomite en quantités presque égales, la teneur en dolomite peut atteindre ~90% de la fraction carbonatée. Le résidu insoluble (argile, sulfures de fer, quartz) constitue 10–25% de la masse.
• Âge géologique : Toutes les roches ACR réactives connues datent de la période ordovicienne, un indice crucial pour circonscrire l’enquête.
• Bordures de réaction : Bordures de dédolomitisation autour des particules de granulat carbonaté réactif, avec des cristaux de brucite ponctuels (<3 µm) et de la calcite dans la bordure.
• Texture myrmékitique : Brucite et calcite enchevêtrées dans la bordure de réaction.
• Fissuration : Fissures rayonnant des particules réactives dans la pâte, similaires à l’ASR mais sans exsudation de gel.
• Seuil alcalin : Le ciment avec une teneur en alcalis inférieure à ~0,45% Na₂Oeq est généralement considéré comme suffisamment faible pour empêcher une expansion ACR significative (Swenson et Gillott, 1960).

Distinction de l’ASR : L’ACR ne produit pas d’exsudation de gel, les produits de réaction sont cristallins (brucite et calcite) plutôt qu’un gel amorphe, les granulats réactifs sont des calcaires dolomitiques impurs plutôt que des granulats siliceux, et l’ACR est géographiquement restreinte aux zones où des roches carbonatées ordoviciennes spécifiques sont utilisées comme granulat.

Détérioration par gel-dégel

Les dégâts de gel-dégel (FT) se produisent lorsque le béton est saturé de manière critique, généralement lorsque plus d’environ 91% du volume des pores est rempli d’eau. L’eau se dilate de 9% lors du gel, sans bulles d’air rapprochées pour accommoder cette expansion, les pressions hydrauliques et osmotiques internes dépassent la résistance à la traction de la pâte et provoquent des fissures.

Indicateurs pétrographiques des dégâts de gel-dégel :

• Microfissuration parallèle à la surface : Les fissures sont parallèles à la surface exposée, reflétant la progression du front de gel de la surface vers l’intérieur.
• Décollement du granulat : Espaces autour des particules de granulat à l’interface pâte-granulat, fissures tout autour du granulat dans la zone d’interface.
• Granulat non fissuré : Une distinction cruciale avec l’ASR, dans les dégâts de gel-dégel classiques, les particules de granulat restent non fissurées tandis que la pâte se décolle d’elles. Si les granulats sont fissurés, l’ASR ou la fissuration en D doivent être suspectés comme mécanisme contributif.
• Granulat exposé : À la surface du béton, les particules de granulat sont exposées et intactes, avec la pâte environnante érodée.
• Mauvais réseau de bulles d’air : La cause racine, facteur d’espacement >0,20 mm, surface spécifique <16 mm⁻¹, ou teneur totale en air <4% pour la taille maximale de granulat donnée.
• Pop-outs : Des particules de granulat individuelles près de la surface se dilatent sous l’effet du gel-dégel et font sauter un fragment conique, laissant une dépression peu profonde.

Les dégâts de gel-dégel coexistent souvent avec l’ASR. Le pétrographe doit déterminer la contribution relative de chaque mécanisme en évaluant les caractéristiques dominantes : fissuration du granulat (ASR) ou décollement pâte-granulat (FT).

Attaque sulfatique

L’attaque sulfatique englobe plusieurs mécanismes de détérioration distincts impliquant la réaction des ions sulfate (SO₄²⁻) avec les produits d’hydratation du ciment Portland. La pétrographie identifie la phase sulfate spécifique par sa morphologie, ses propriétés optiques et sa composition élémentaire.

Ettringite (3CaO·Al₂O₃·3CaSO₄·32H₂O) : Cristaux aciculaires (en forme d’aiguilles), incolores en PPL, faible biréfringence (0,010–0,020), lent-sous PLM. Au stéréomicroscope, l’ettringite apparaît sous forme de cristaux blancs à jaune pâle en forme d’aiguilles tapissant ou remplissant les bulles d’air. L’ettringite primaire se forme lors de l’hydratation précoce et est inoffensive. L’ettringite secondaire se forme plus tard dans le béton durci et peut être expansive si l’espace est restreint. L’ettringite dans les bulles d’air est généralement inoffensive car le vide fournit un espace pour la croissance des cristaux. L’ettringite remplissant les espaces aux limites des granulats est caractéristique de la formation différée d’ettringite (DEF) .

Thaumasite (CaSiO₃·CaSO₄·CaCO₃·15H₂O) : Cristaux fibreux/aciculaires fins similaires à l’ettringite mais avec une biréfringence modérée (0,022–0,030) et un indice de réfraction plus faible. La thaumasite nécessite trois conditions pour se former : des températures basses (généralement <15°C), une source de carbonate (provenant du granulat ou de la carbonatation) et une source de silice (provenant du granulat ou de la pâte de ciment). La DRX est essentielle pour une identification définitive car la thaumasite et l’ettringite sont visuellement similaires au microscope optique.

Formation différée d’ettringite (DEF) : Une forme spécifique d’attaque sulfatique interne causée par une cure thermique à haute température ou des températures d’hydratation internes élevées. La caractéristique pétrographique diagnostique est la présence d’espaces autour des particules de granulat, des fissures observées tout autour du granulat dans la zone d’interface, la largeur de l’espace étant positivement corrélée à la taille du granulat. Les espaces peuvent être vides ou remplis d’ettringite. La DEF est causée par la décomposition de l’ettringite primaire à des températures supérieures à environ 70°C pendant la cure, suivie de la reformation d’ettringite dans le béton durci après que la pâte a acquis une rigidité suffisante pour être endommagée par la croissance cristalline expansive.

Profondeur de carbonatation par la phénolphtaléine

La carbonatation est la réaction chimique entre le dioxyde de carbone atmosphérique (CO₂) et l’hydroxyde de calcium (portlandite, Ca(OH)₂) dans la pâte de ciment : Ca(OH)₂ + CO₂ → CaCO₃ + H₂O. La réaction consomme la portlandite, abaisse le pH de la solution interstitielle de ~12–13 à moins de 8–9, et progresse de la surface exposée vers l’intérieur au fil du temps. Lorsque le front de carbonatation atteint l’armature en acier enrobée, la couche protectrice passive est détruite et la corrosion s’initie si l’humidité et l’oxygène sont présents.

Le test à l’indicateur phénolphtaléine est la méthode standard pour mesurer la profondeur de carbonatation et est spécifié dans l’ASTM C856 et la RILEM CPC-18. La phénolphtaléine est un indicateur de pH qui subit un changement de couleur de incolore à rose/magenta à un seuil de pH d’environ 8–9,5. Lorsqu’elle est appliquée sur une surface de béton fraîchement fracturée ou sciée :

• Couleur rose/magenta → pH > 8–9,5 → béton non carbonaté (alcalin)
• Incolore/clair → pH < 8–9,5 → béton carbonaté

Procédure selon les recommandations de l’ACI et de WJE :

1. Préparer une surface fraîchement sciée ou fracturée, le test doit être effectué dans les 15 minutes suivant la coupe pour minimiser une carbonatation supplémentaire due à l’exposition à l’air du laboratoire
2. Éliminer l’eau de ressuage de surface avec un sèche-cheveux ou un ventilateur pour éviter la migration des taches

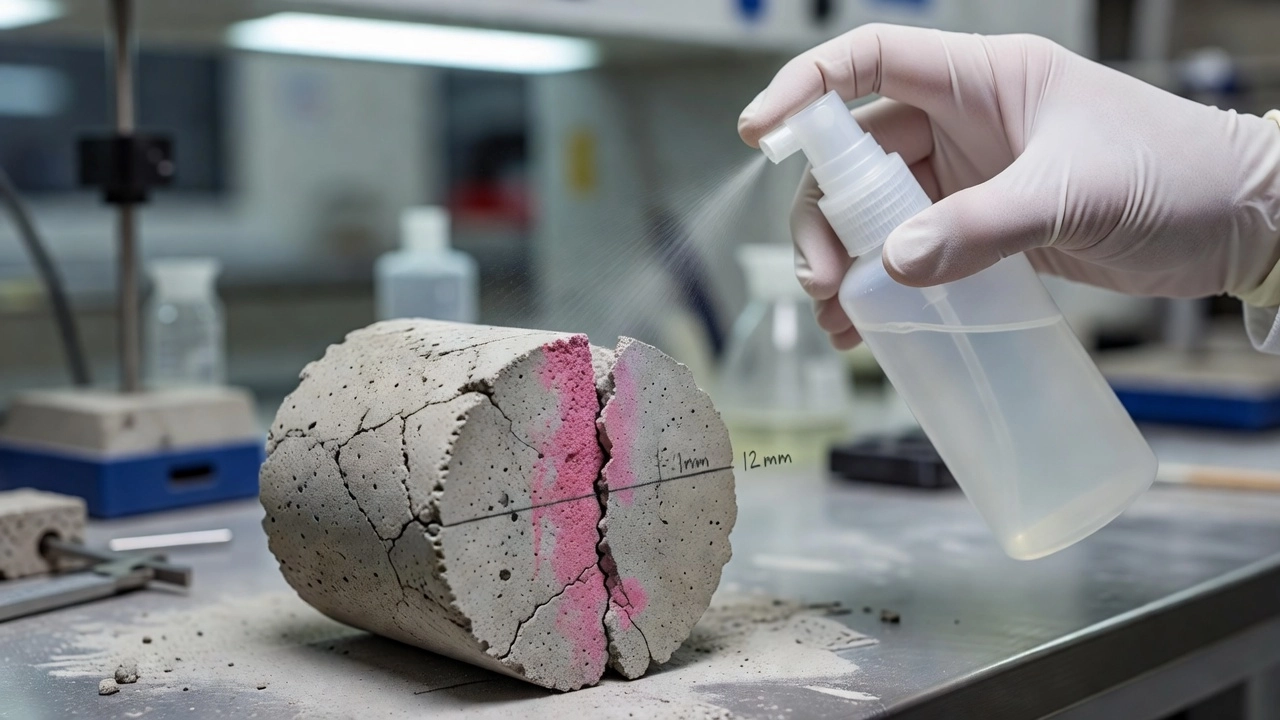

3. Pulvériser ou appliquer une solution de phénolphtaléine à 1% dans de l’éthanol à 70% (l’alcool isopropylique est également utilisé)
4. Attendre 1–2 minutes pour le développement complet de la couleur
5. Mesurer la distance de la surface exposée à la limite rose/incolore à plusieurs points
6. Rapporter la profondeur de carbonatation maximale, minimale et moyenne en millimètres

Considérations d’interprétation selon WJE : La phénolphtaléine est un indicateur de pH, pas un indicateur direct de carbonatation. Le seuil de changement de couleur (~pH 8–9,5) est conservateur pour l’évaluation du risque de corrosion car la dépassivation de l’acier se produit à environ pH 9,5. D’autres produits chimiques présents dans le béton (durcisseurs de surface, scellants, produits chimiques de dégivrage) peuvent augmenter le pH et provoquer des résultats erronés. Le béton historique (antérieur aux années 1940) contient de grandes particules de ciment non hydratées qui peuvent augmenter le pH local lorsqu’elles sont humidifiées, conduisant à des résultats ambigus.

La confirmation par section mince en microscopie en lumière polarisée est la méthode la plus précise pour évaluer la carbonatation lorsque les résultats de la phénolphtaléine sont ambigus. Sous lumière polarisée croisée (XPL) , la pâte de ciment carbonatée apparaît jaune vif en raison de la biréfringence élevée de la calcite (0,172) par rapport à l’apparence sombre quasi-isotrope de la pâte non carbonatée. Sous microscopie à fluorescence, les zones carbonatées montrent une fluorescence réduite car le carbonate de calcium précipité remplit les pores capillaires, densifiant la pâte et réduisant la pénétration du colorant.

Relations de la profondeur de carbonatation : La profondeur de carbonatation est approximativement proportionnelle à la racine carrée de l’âge du béton (d ∝ √t), car le processus est contrôlé par la diffusion. La carbonatation la plus rapide se produit à une humidité relative interne de 50–70%, en dessous de 50% HR, la vitesse de réaction est limitée par une quantité d’eau insuffisante pour la dissolution du CO₂, au-dessus de 90% HR, la vitesse est limitée par une diffusion lente du CO₂ à travers les pores remplis d’eau. Un béton dense et bien conçu (w/cm ≤ 0,40, correctement curé) se carbonate très lentement, des décennies peuvent s’écouler avant que le front de carbonatation n’atteigne des profondeurs d’armature typiques. Un béton poreux et de mauvaise qualité peut se carbonater de manière significative en quelques mois. La carbonatation est généralement plus profonde le long des fissures et des zones poreuses que dans la pâte saine.

Identification et qualité des granulats

L’identification des granulats est un élément essentiel de la pétrographie du béton car les granulats constituent environ 70% du béton en volume et leurs caractéristiques régissent à la fois les propriétés du béton frais et durci. Selon l’ASTM C295, Guide standard pour l’examen pétrographique des granulats pour béton, le pétrographe identifie les types de roches, la composition minérale, les caractéristiques physiques et les constituants nuisibles.

Classification par type de roche

Le pétrographe classe les particules de granulat dans leurs catégories de roche mère selon l’ASTM C294, Nomenclature descriptive standard pour les constituants des granulats pour béton :

Roches ignées : Granite et granodiorite (quartz + feldspath + mica, généralement sains s’ils ne sont pas contraints), rhyolite, andésite, basalte (à grain fin à verreux, potentiellement réactifs si du verre volcanique est présent), tuf (cendre volcanique, potentiellement réactif).

Roches sédimentaires : Calcaire et dolomie (carbonaté, vérifier la teneur en silex et le potentiel ACR), grès et quartzite (largement quartz, vérifier le type de ciment et le matériau interstitiel), silex (silice cryptocristalline, potentiellement réactif), schiste argileux et siltstone (peut contenir de l’opale ou de l’argile réactive).

Roches métamorphiques : Gneiss et schiste (foliés, peuvent contenir du quartz contraint), mét quartzite (grès métamorphosé, potentiellement réactif), phyllite, argillite, ardoise (à grain fin, potentiellement réactifs), marbre (calcaire métamorphosé, généralement sain).

Constituants nuisibles

Selon l’ASTM C295, le pétrographe identifie spécifiquement :

• Opale, calcédoine, cristobalite, tridymite, formes de silice réactives à l’ASR
• Quartz contraint/métamorphiquement granulé, potentiellement réactif à l’ASR
• Verre volcanique, potentiellement réactif à l’ASR
• Pyrite, marcassite, pyrrhotite, sulfures de fer qui s’oxydent dans le béton, produisant des taches de rouille et potentiellement des produits de réaction expansifs
• Sulfates solubles, source d’attaque sulfatique interne
• Revêtements d’argile sur les surfaces des granulats, affaiblissent la liaison granulat-pâte
• Matière organique, peut interférer avec l’hydratation du ciment
• Particules molles et friables, réduisent la résistance du béton et la résistance à l’abrasion

Techniques d’identification

Le pétrographe utilise plusieurs techniques en séquence selon l’ASTM C295 :

1. Examen de l’échantillon à main levée : Dureté (échelle de Mohs), solubilité acide (effervescence avec HCl dilué distingue le calcaire du quartzite), caractéristiques visuelles à l’aide d’une loupe à 10×
2. Stéréomicroscopie : Examen des surfaces des granulats à 5×–50× pour la forme des particules, la texture de surface, les revêtements et le type de fracture
3. Microscopie en lumière polarisée des sections minces : Propriétés optiques, indice de réfraction, biréfringence, angle d’extinction, forme des cristaux, pour une identification précise des minéraux
4. Techniques de coloration : Le rouge d’alizarine S distingue la calcite (se colore en rouge) de la dolomite (ne se colore pas)
5. MEB/EDS : Composition élémentaire pour une identification minérale définitive
6. DRX : Identification positive des phases cristallines et abondance quantitative des phases

Le rapport pétrographique selon l’ASTM C295 comprend : l’identification des types de roches et leurs pourcentages relatifs, la description des caractéristiques physiques (forme, texture, revêtements, porosité), les remarques concernant les constituants potentiellement nuisibles et les recommandations pour des essais supplémentaires si justifiés (essai accéléré sur barre de mortier ASTM C1260, essai sur prisme de béton ASTM C1293, essai d’expansion sur barre de mortier ASTM C227, essai chimique ASTM C289).

La pétrographie dans l’enquête forensique

La pétrographie forensique applique les méthodes pétrographiques aux enquêtes juridiques et techniques sur les défaillances. Elle répond à la question cruciale : pourquoi ce béton a-t-il échoué ? Le manuel FHWA décrit la pétrographie forensique comme « une sorte de travail de détective qui commence par une vue d’ensemble et progresse vers des détails plus petits », passant de l’échelle de la structure à l’échelle microscopique dans un rétrécissement systématique des hypothèses.

Le flux de travail forensique selon les directives de l’ASTM C856 et de la FHWA suit une séquence progressive :

1. Définition du problème : L’ingénieur enquêteur définit la dégradation observée, le motif de fissuration, l’emplacement, la gravité, l’étendue, les conditions d’exposition, l’historique de construction et l’environnement de service

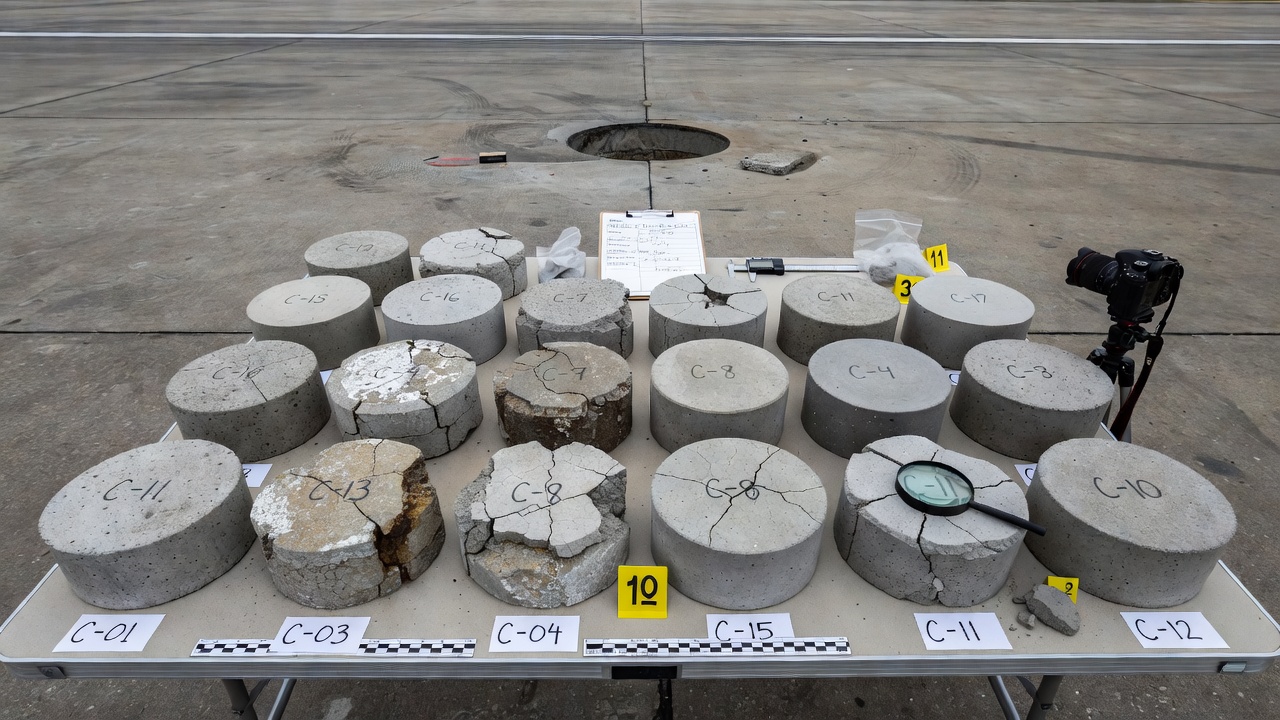

2. Examen visuel : Les carottes telles que reçues sont photographiées, mesurées et décrites pour les caractéristiques macroscopiques, les motifs de fissuration, les taches, l’état de surface, l’exposition du granulat
3. Stéréomicroscopie : Les sections polies et les surfaces fracturées sont examinées à 5×–50× pour l’état du granulat, le système de vides, les caractéristiques de la pâte et les dépôts secondaires

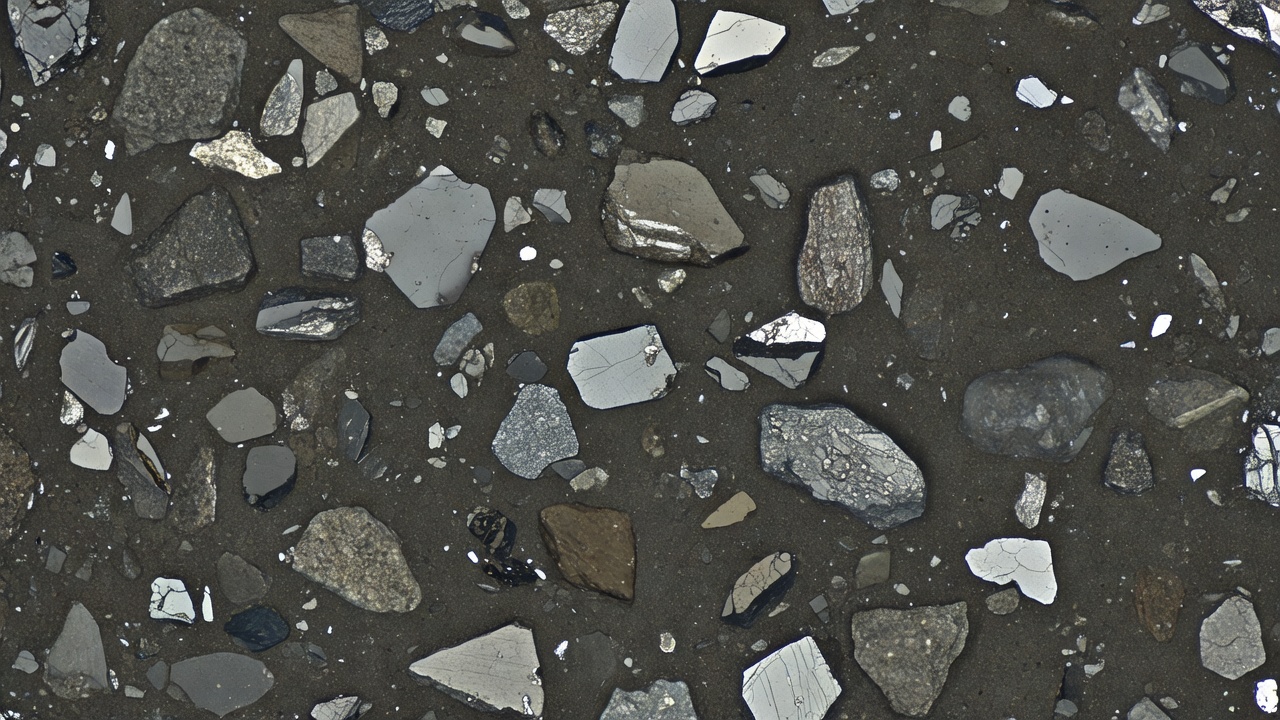

4. Microscopie en lumière polarisée : Les sections minces sont examinées à 20×–1000× en PPL et XPL pour l’identification des minéraux, la détection du gel ASR, l’évaluation de la carbonatation et l’analyse du chemin de fissuration
5. Microscopie à fluorescence : Examen par épifluorescence pour la détection des fissures, l’évaluation du rapport eau-ciment et l’évaluation de la porosité capillaire
6. MEB/EDS et DRX : Techniques avancées appliquées lorsqu’une identification de phase spécifique est nécessaire, ettringite vs. thaumasite, composition du gel, détection des chlorures, confirmation de phase cristalline

Le manuel pétrographique FHWA illustre la valeur forensique avec une étude de cas (RJ Lee Group) : Un DOT d’État envisageait de remplacer un pont vieux de 55 ans pour un coût estimé à 100 millions de dollars sur la base d’une inspection visuelle suggérant une corrosion sévère de l’acier enrobé. L’analyse pétrographique de 38 carottes a révélé que la corrosion n’était pas la cause de la fissuration. Les fissures étaient confinées à une section de 6 pieds près des joints où l’entraînement de l’air était inadéquat pour la protection contre le gel-dégel. Les dégâts de gel-dégel avaient permis l’infiltration d’humidité qui avait déclenché une ASR localisée, mais l’ASR était confinée à un petit périmètre. Résultat : Le pont a été réparé plutôt que remplacé, prolongeant la durée de vie d’environ 25 ans.

Questions forensiques clés auxquelles la pétrographie répond

Stratégies d’échantillonnage pour le travail forensique

La FHWA et l’ASTM C856 mettent l’accent sur l’approche d’échantillonnage « bon, mauvais et laid » : extraire des carottes des zones présentant des dégradations significatives (laid), des zones avec des conditions intermédiaires (mauvais) et des zones saines du même mélange de béton (bon). Un minimum de trois carottes est requis de chaque catégorie. Les emplacements des carottes sont documentés sur des plans avec des coordonnées précises et des marques d’orientation. L’orientation de la carotte par rapport à la surface exposée est marquée à l’aide de numéros P (par exemple, P-1222) avec un crayon en graphite, le support de marquage le plus durable selon la FHWA. La chaîne de traçabilité est documentée pour les procédures judiciaires.

Corrélation entre la pétrographie et l’inspection sur le terrain

La corrélation entre les résultats de l’inspection visuelle sur le terrain et les résultats pétrographiques de laboratoire est essentielle pour un diagnostic précis de la détérioration du béton. Le cadre en trois volumes de la FHWA (Van Dam et al., 2002) a formalisé cette intégration :

• Volume 1 : Guide systématique pour les levés de terrain et l’échantillonnage des chaussées
• Volume 2 : Approche détaillée des analyses en laboratoire des échantillons de terrain
• Volume 3 : Études de cas appliquant les directives

Système de notation de corrélation terrain-laboratoire

Le cadre de la British Cement Association (Tableau 23 dans FHWA-HRT-04-150) fournit une approche de notation systématique qui fait le pont entre les observations de terrain et les résultats pétrographiques :

Note d’étendue (zone ou longueur affectée) :

Note de sévérité (impact de la détérioration) :

Corrélations entre les caractéristiques de surface et les causes microstructurales

Flux de travail de corrélation pratique

L’intégration de l’inspection sur le terrain et de la pétrographie suit un flux de travail structuré :

1. L’inspection sur le terrain documente le motif de fissuration, l’état de surface, l’état des joints, l’efflorescence, les pop-outs et les taches en utilisant le système de notation BCA ou les protocoles de relevé PCI ASTM D6433/D5340
2. L’hypothèse de terrain énumère les mécanismes de détérioration potentiels basés sur les caractéristiques visibles, le motif de fissuration, l’emplacement par rapport aux joints, les conditions d’exposition, l’âge de service
3. L’échantillonnage guidé extrait des carottes des emplacements bon, mauvais et laid en fonction de l’hypothèse de terrain
4. L’examen pétrographique teste l’hypothèse de terrain en recherchant des preuves microstructurales confirmatoires ou contradictoires
5. L’intégration détermine si les preuves microstructurales soutiennent les observations de terrain
6. Le diagnostic, si des preuves convergentes existent à la fois du terrain et du laboratoire, un diagnostic définitif est établi. Si contradictoire, l’hypothèse est révisée et des essais supplémentaires sont effectués

Le manuel pétrographique FHWA souligne que « l’accès à des échantillons produits en laboratoire de béton durci et aux proportions du mélange… peut s’avérer très utile. » Lorsque des données supplémentaires existent, les enregistrements de formulation du mélange, les résultats d’essais sur béton frais, les enregistrements de cure, les rapports d’essais de résistance, les enregistrements d’exposition environnementale, l’interprétation pétrographique devient plus puissante et définitive. Le pétrographe doit avoir un contexte de terrain pour donner une interprétation significative, la pétrographie sans contexte est incomplète.

Limites et cooccurrence

Plusieurs limitations affectent la corrélation entre l’inspection sur le terrain et la pétrographie. La cooccurrence des mécanismes est le défi le plus courant, les dégâts d’ASR et de gel-dégel se produisent fréquemment ensemble car la fissuration d’un mécanisme permet l’infiltration d’humidité qui déclenche l’autre. Le pétrographe doit déterminer la contribution relative de chaque mécanisme en évaluant les caractéristiques dominantes : fissuration du granulat (ASR) ou décollement de la pâte (gel-dégel). La représentativité de l’échantillonnage est une autre limitation, les carottes prélevées dans de petites zones peuvent ne pas capturer toute la gamme de détérioration présente dans la structure. Les artefacts de préparation, les fissures induites lors du carottage, du sciage ou du broyage de la section mince, peuvent être confondus avec une fissuration in situ si la microscopie à fluorescence n’est pas utilisée pour distinguer les fissures préexistantes des fissures de préparation.

Malgré ces limitations, la pétrographie du béton reste la méthode forensique définitive pour diagnostiquer la détérioration du béton. L’intégration des données d’inspection sur le terrain avec l’analyse microstructurale fournit la compréhension la plus complète de la raison pour laquelle les structures en béton se détériorent et des actions correctives appropriées. Pour la gestion des chaussées aéroportuaires selon les normes FAA P-501 et OACI Annexe 14, l’analyse pétrographique des zones de dégradation est l’étape finale essentielle du processus d’évaluation de l’état, traduisant les dégradations de surface visibles en informations exploitables sur la qualité des matériaux, les pratiques de construction et les attentes en matière de durée de vie.
