Qu'est-ce que l'évaluation de l'état des composants de pont selon la SNBI de la FHWA (0-9) ?

Note de portée. Cette entrée décrit l’échelle d’évaluation de l’état des composants de pont de la FHWA et de l’AASHTO utilisée pour l’inventaire national des ponts des États-Unis. C’est une mesure des structures, pas une mesure des chaussées, et ce n’est pas un synonyme de l’indice de condition des chaussées. Les deux échelles diffèrent par leur plage, leur sens de dérivation et ce qu’elles décrivent : la SNBI va de 0 à 9 et est attribuée par le jugement de l’inspecteur à un composant de pont entier, tandis que le PCI va de 0 à 100 et est calculé à partir des densités de dégradations mesurées sur une unité d’échantillonnage de chaussée. Pour l’état des pistes, voies de circulation et aires de trafic, voir PCI et ASTM D5340 .

SNBI vs NBI historique : l’évolution de l’évaluation de l’état des composants

Les spécifications de la FHWA pour l’inventaire national des ponts (SNBI), publiées sous la référence FHWA-HIF-22-017 en mars 2022 et incorporées par référence dans les normes nationales d’inspection des ponts (NBIS) au 23 CFR 650.317, représentent la modernisation la plus significative de la communication des données sur l’état des ponts aux États-Unis depuis l’établissement du guide original d’enregistrement et de codage pour l’inventaire des structures et l’évaluation des ponts du pays dans les années 1970. L’ancien système NBI enregistrait les évaluations de l’état sous l’article 58 (Tablier), l’article 59 (Superstructure), l’article 60 (Infrastructure) et l’article 62 (Ponceau) en utilisant une échelle de 0 à 9 avec des définitions relativement grossières qui étaient restées largement inchangées pendant des décennies. La SNBI conserve l’échelle numérique familière de 0 à 9 mais restructure fondamentalement la façon dont ces évaluations sont définies, appliquées et complétées par des données au niveau des éléments.

Sous l’ancien guide de codage du NBI, l’évaluation de l’état était un nombre unique attribué par l’inspecteur pour chaque composant, appuyé par de brèves descriptions générales. Par exemple, un tablier évalué à 6 était décrit simplement comme « état satisfaisant », avec un minimum de conseils sur les schémas de défauts spécifiques qui distinguaient un 6 d’un 5 ou d’un 7. La SNBI a remplacé ces descripteurs vagues par des critères précisément définis de sévérité et d’étendue des défauts. Le tableau 20 de la SNBI, reproduit dans chaque manuel d’inspection des ponts d’État, exige que les inspecteurs évaluent trois dimensions distinctes : le type de défaut (inhérent, mineur, modéré ou majeur), la localisation et la sévérité des défauts, et l’étendue (isolé, certains ou généralisé) à laquelle les défauts existent dans tout le composant. Un code d’évaluation de l’état ne s’applique que lorsque la description complète du code est satisfaite.

La SNBI a également élargi le nombre de composants recevant des évaluations de l’état. Les appareils d’appui de pont (B.C.07) et les joints de chaussée de pont (B.C.08), qui étaient auparavant inclus dans les évaluations de la superstructure et du tablier respectivement, ont maintenant des champs d’état dédiés avec leurs propres codes de 0 à 9. Les garde-corps de pont (B.C.05) et les transitions de garde-corps (B.C.06) sont passés d’une évaluation binaire « conforme/non conforme aux normes » à l’échelle complète de l’état de 0 à 9. De nouveaux champs ont été ajoutés pour l’état de la protection du chenal (B.C.10), l’état d’affouillement (B.C.11), l’état d’inspection NSTM (B.C.14) et l’état d’inspection subaquatique (B.C.15). La SNBI a également introduit des champs calculés : la classification de l’état du pont (B.C.12) classe automatiquement le pont comme Bon, Assez bon ou Mauvais sur la base de l’évaluation de composant la plus basse, et le code d’évaluation de l’état le plus bas (B.C.13) produit le minimum numérique.

L’échelle complète d’évaluation de l’état SNBI de 0 à 9 avec définitions complètes

L’échelle d’évaluation de l’état des composants de la SNBI est définie dans le tableau 20 de la spécification et s’applique uniformément à tous les éléments d’état au niveau des composants (B.C.01 à B.C.07, B.C.14 et B.C.15). L’échelle comprend onze codes : N (Non applicable) et dix évaluations numériques de 9 (Excellent) à 0 (Défaillant). Chaque code porte une étiquette d’état et une description précise qui doit être entièrement satisfaite pour que le code s’applique.

Le terme défaut tel qu’utilisé dans ces définitions englobe la détérioration, les dommages ou les défauts inhérents caractéristiques du matériau ou résultant de pratiques de construction normales. La SNBI définit la sévérité des défauts en termes gradués : un défaut mineur est un dommage ou une détérioration qui a commencé mais n’est pas encore considéré comme significatif, un défaut modéré est une détérioration significative qui n’affecte pas encore la résistance ou la performance, un défaut majeur affecte la résistance et/ou la performance tel que déterminé par un examen structurel et/ou hydraulique. Pour les joints, les appareils d’appui, les garde-corps et les transitions de garde-corps spécifiquement, un défaut majeur empêche le composant de fonctionner comme prévu. L’étendue des défauts est également codifiée : isolé signifie survenant dans un ou quelques endroits concentrés, certains signifie plus qu’isolé et moins que généralisé, et généralisé signifie présent dans de nombreuses zones séparées du composant.

Une distinction critique dans la limite entre 4 et 5 est de savoir si la résistance et/ou la performance est affectée. À l’évaluation 5 (Assez bon), des défauts modérés existent mais le composant conserve sa pleine capacité structurelle. À l’évaluation 4 (Mauvais), les mêmes types de défauts deviennent conséquents, la résistance ou la performance est affectée, déclenchant la classification Mauvais selon le système fédéral Bon-Assez bon-Mauvais. Tout composant évalué à 4 ou moins classe le pont entier comme Mauvais. Les évaluations de 3 (Sérieux) et moins déclenchent automatiquement les exigences de documentation de constat critique selon la NBIS.

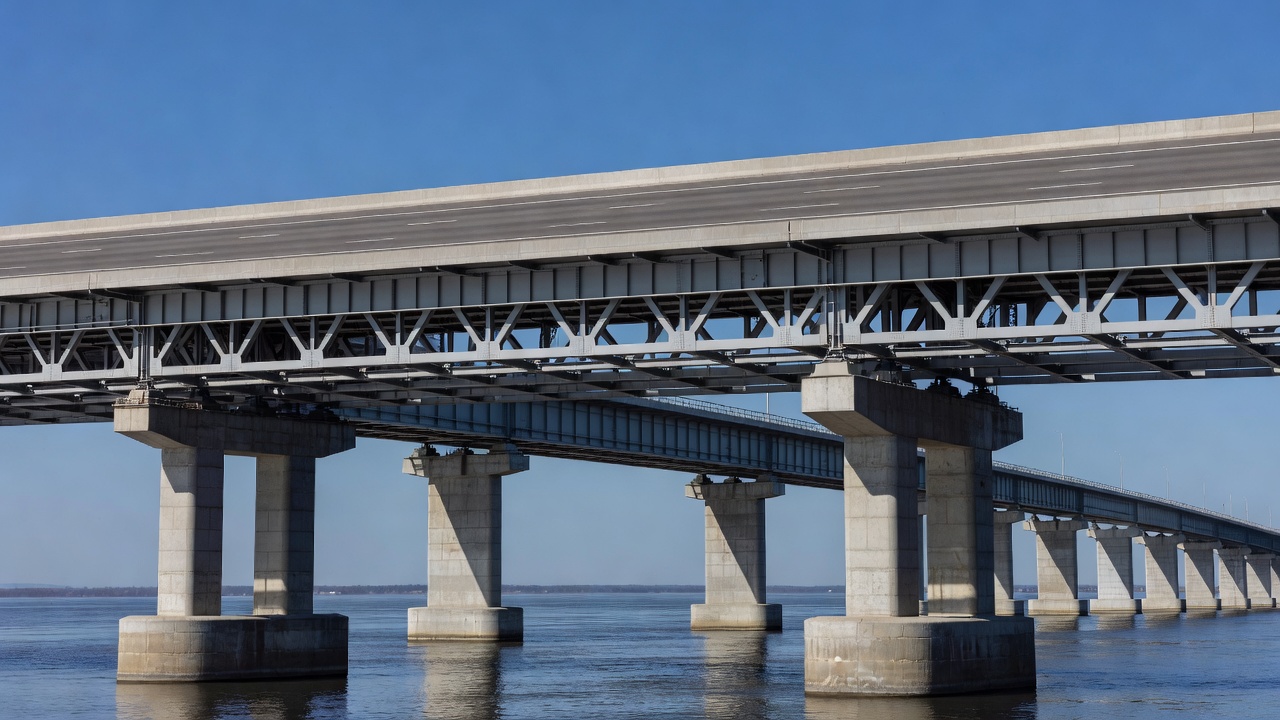

Composants évalués : tablier, superstructure, infrastructure et ponceau

Les quatre composants principaux du pont qui reçoivent des évaluations de l’état sous le NBI historique et la SNBI sont le tablier (B.C.01), la superstructure (B.C.02), l’infrastructure (B.C.03) et le ponceau (B.C.04). Chacun a des procédures d’inspection et des considérations distinctes définies dans la SNBI.

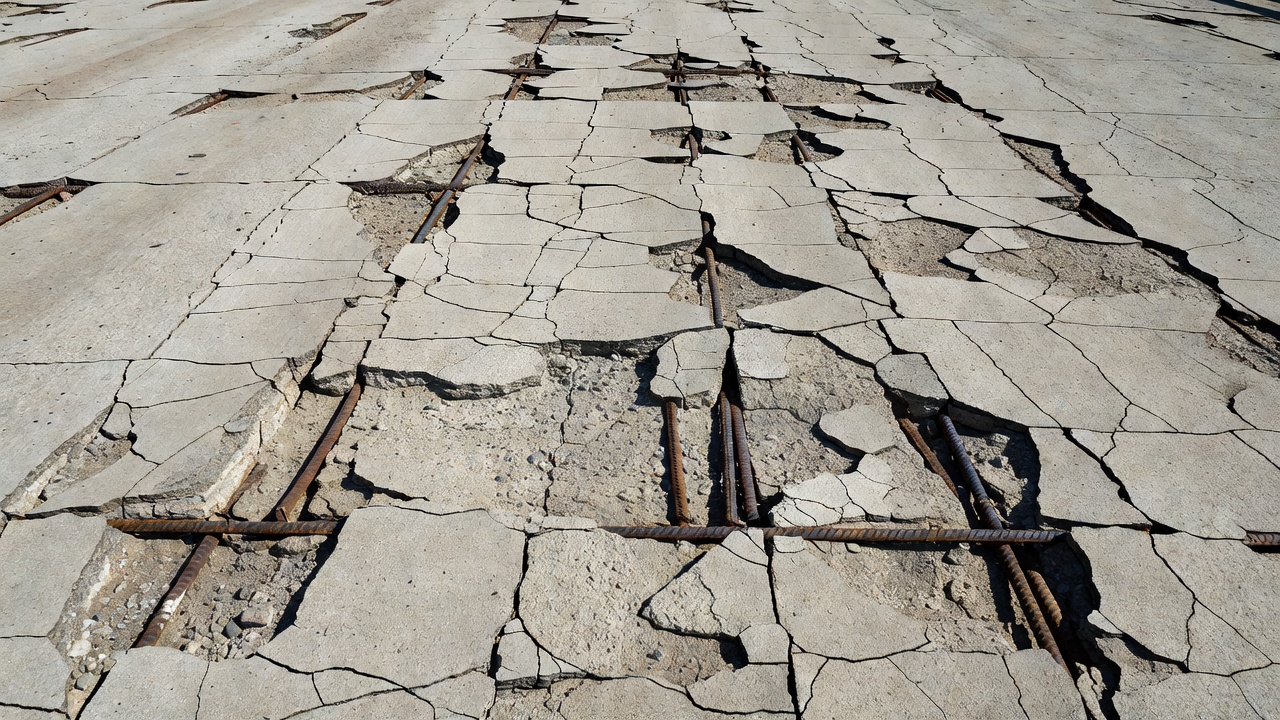

Évaluation de l’état du tablier (B.C.01) : Cet élément représente l’état du tablier tel que déterminé par l’inspection de toutes les surfaces du tablier, dessus, dessous et bords. L’inspecteur évalue la surface totale du tablier y compris les parties en porte-à-faux. Les évaluations visuelles peuvent être complétées par des résultats d’essais non destructifs ou destructifs tels que le traînage de chaîne, le martelage, le géoradar ou le carottage. Lorsque les surfaces du tablier ne sont pas visibles (par exemple, recouvertes d’un revêtement bitumineux), les inspecteurs doivent utiliser les résultats d’essais destructifs ou non destructifs, les indicateurs visuels de l’état du matériau de recouvrement, ou les preuves des rapports d’inspection et des registres de réparation antérieurs. Les surfaces de roulement non monolithiques (revêtements), les coffrages perdus, les assemblages de joints, les dispositifs de dilatation, les garde-corps de pont et les gargouilles ne sont pas pris en compte pour déterminer l’évaluation de l’état du tablier, sauf dans la mesure où ils indiquent l’état du tablier lui-même. Pour les structures à poutres en caisson adjacentes sans tablier en béton séparé, la semelle supérieure des poutres en caisson adjacentes est traitée comme un tablier. Si les poutres en caisson sont recouvertes d’une surface de roulement bitumineuse, l’évaluation du tablier peut être basée sur l’état connu des sommets des poutres avant la pose du revêtement, l’état du dessous de la superstructure ou, de manière critique, l’état de la surface de roulement, car l’état du tablier ne devrait généralement pas être supérieur à l’état de la surface de roulement à moins que des preuves solides ne soutiennent le contraire. Les évaluations de l’état du tablier et de la superstructure sont identiques pour les ponts à dalle pleine. Pour les ponts avec tabliers intégrés et semelles supérieures (cadres rigides, poutres à tablier, poutres en T, dalles alvéolées, poutres en caisson), l’état du tablier peut affecter l’évaluation de la superstructure, mais l’état de la superstructure n’affecte pas l’évaluation du tablier. Une valeur de N est rapportée pour les ponts sous remblai où aucun tablier n’existe.

Évaluation de l’état de la superstructure (B.C.02) : Cet élément traite de l’état de tous les éléments de la superstructure, les composants porteurs principaux au-dessus des appareils d’appui. Les éléments porteurs principaux sont au centre de l’attention, les éléments secondaires (entretoises, cadres transversaux, contreventements latéraux) ne sont considérés que s’ils affectent négativement les éléments principaux. La superstructure comprend les éléments au-dessus des appareils d’appui pour les ponts non intégrés, les poutres et poutrelles pour les superstructures intégrées, les éléments au-dessus de la ligne de naissance pour les ponts en arc, les dalles des ponts-cadres rigides en béton, et les jambes, genoux et poutres pour les ponts-cadres rigides en K ou en Delta en béton et en acier. Les murs de tête et les murs d’éperon intégrés à la superstructure sont considérés. Les appareils d’appui sont exclus de l’évaluation de la superstructure sauf lorsqu’ils causent des détresses dans la superstructure elle-même. L’état du revêtement protecteur est exclu, bien qu’une patine bien formée sur l’acier patinable soit considérée comme un revêtement protecteur et non comme un défaut. Les débris flottants, les débris et l’accumulation de sol sont exclus sauf s’ils causent des détresses. Pour les structures sans infrastructure (par exemple, certains types de fondations), l’affouillement doit être considéré dans l’évaluation de l’état de la superstructure lorsque les conditions observées sont incompatibles avec les hypothèses de conception. La SNBI fournit des conseils d’évaluation spéciaux pour les poutres en caisson adjacentes en béton précontraint non composite, où l’évaluation globale de la superstructure est basée sur l’évaluation de l’état la plus basse de toute poutre individuelle en considérant le pourcentage d’exposition des torons et le type de détérioration.

Évaluation de l’état de l’infrastructure (B.C.03) : Cet élément traite de l’état des piles, des culées, des pieux, des semelles et des autres éléments de l’infrastructure. Pour les ponts où les infrastructures ne sont pas visibles pour l’inspection, des indicateurs visuels appropriés de l’état de la superstructure ou des matériaux de fondation environnants doivent être utilisés. Les murs en aile des culées intégrées sont considérés jusqu’au premier joint de construction ou de dilatation. L’infrastructure comprend les murs arrière et les éléments sous les appareils d’appui (pour les constructions non intégrées), les éléments sous les poutres (pour les constructions intégrées), les butées et les éléments sous la ligne de naissance (pour les ponts en arc), les jambes des ponts-cadres rigides en béton, les culées et les semelles sous les appareils d’appui des jambes (pour les ponts-cadres rigides en K ou en Delta), et les pieux de fondation exposés par l’érosion ou l’affouillement. Les revêtements protecteurs, les défenses et les systèmes de protection de l’infrastructure sont exclus sauf lorsqu’ils indiquent des détresses. Les débris flottants, les débris et l’accumulation de sol sont exclus sauf s’ils causent des détresses. L’affouillement est considéré dans l’évaluation de l’infrastructure lorsque les conditions observées sont incompatibles avec les hypothèses de conception, et l’évaluation de l’état doit être cohérente avec l’évaluation de l’état d’affouillement (B.C.11) chaque fois que B.C.11 est de 2 ou moins. Une valeur de N est rapportée pour les ponceaux.

Évaluation de l’état du ponceau (B.C.04) : Cet élément traite de l’état des ponceaux y compris les semelles, les pieux et les autres éléments de fondation. Pour les ponceaux dont les composants ne sont pas visibles pour l’inspection, des indicateurs visuels de l’état de la chaussée ou des matériaux de fondation environnants doivent être utilisés. Les murs en aile et les murs de tête intégrés sont considérés jusqu’au premier joint de construction ou de dilatation. Le ponceau comprend le tuyau ou le cadre enterré, les semelles sous les parois des cadres à trois côtés, et les pieux de fondation exposés par l’érosion ou l’affouillement. Les dispositions relatives à l’affouillement reflètent celles de l’infrastructure. Les arches en maçonnerie de pierre sont codées selon les conseils de l’annexe G. Une valeur de N est rapportée pour les structures autres que les ponceaux.

Méthodologie d’évaluation et conseils à l’inspecteur

La méthodologie d’attribution des évaluations de l’état des composants sous la SNBI est fondamentalement une évaluation basée sur les défauts qui exige que l’inspecteur corrèle les observations de terrain avec les définitions du tableau 20 en évaluant trois facteurs : le type de défaut, la sévérité du défaut et l’étendue du défaut. La SNBI utilise le terme défaut au sens large pour englober la détérioration (par exemple, corrosion, écaillage, fissuration, pourriture), les dommages (par exemple, impact, surcontrainte, incendie, inondation) et les défauts inhérents caractéristiques du matériau ou de la pratique de construction.

La SNBI établit plusieurs principes critiques pour la méthodologie d’évaluation. Les réparations temporaires, les supports, les contreventements ou l’étaiement qui ne sont pas installés en permanence ne doivent pas être pris en compte pour déterminer les évaluations de l’état. Une réparation n’est considérée comme permanente que lorsqu’elle a ramené l’élément endommagé ou détérioré à un état aussi bon ou meilleur que le reste du pont. Cependant, toute réparation qui reste en place sans autre activité de projet pendant une période de quatre ans est considérée comme permanente et la structure doit être évaluée en conséquence. L’affichage de limitation de charge seul, pour un pont existant conçu pour des charges légales inférieures aux charges légales actuelles, n’est pas considéré comme un défaut et n’affecte pas l’évaluation de l’état.

Les inspecteurs doivent évaluer les parties des composants du pont qui sont soutenues ou renforcées par des éléments temporaires en considérant également l’état des éléments temporaires eux-mêmes. L’évaluation de l’état doit refléter l’état physique réel observé au moment de l’inspection, et non la présence connue de chlorures dans le béton ou les faibles résistances à la compression des carottes, sauf si celles-ci se sont manifestées par une détérioration observable.

Pour les composants avec plusieurs éléments, l’évaluation globale du composant doit être la plus faible des évaluations des éléments composant ce composant. Par exemple, si une superstructure a des poutres principales en bon état mais des cadres transversaux gravement détériorés, l’évaluation de la superstructure doit refléter la pire condition. La SNBI et les suppléments d’État fournissent des conseils supplémentaires : le manuel d’inspection des ponts du TxDOT spécifie que « l’évaluation récapitulative du composant doit être la plus faible des évaluations des éléments composant ce composant ».

La SNBI traite également de l’utilisation d’indicateurs de condition lorsque l’évaluation visuelle directe n’est pas possible. Lorsque les surfaces du tablier sont recouvertes de surfaces de roulement, de coffrages perdus ou d’autres matériaux obscurcissants, les inspecteurs doivent s’appuyer sur des preuves provenant d’essais non destructifs, des registres d’inspection antérieurs ou de l’état des matériaux de recouvrement eux-mêmes. L’état des surfaces de roulement non monolithiques peut indiquer l’état du tablier sous-jacent, un revêtement gravement détérioré sur un tablier qui ne peut pas être directement observé devrait conduire l’inspecteur à attribuer une évaluation de l’état inférieure à moins que des preuves contraires solides ne proviennent d’autres sources.

Évaluations au niveau des éléments vs au niveau des composants

L’une des distinctions conceptuelles les plus importantes dans l’inspection des ponts selon la SNBI est la différence entre les évaluations de l’état au niveau des composants (l’échelle de 0 à 9 discutée tout au long de cet article) et les états de condition au niveau des éléments (le système CS1 à CS4 défini dans le manuel AASHTO pour l’inspection des éléments de pont). Ce sont deux méthodologies d’évaluation fondamentalement différentes qui servent des objectifs complémentaires mais distincts.

Les évaluations au niveau des composants fournissent un score de condition global unique pour un composant de pont entier, tablier, superstructure, infrastructure ou ponceau, basé sur le jugement holistique de l’inspecteur sur l’état général du composant. L’évaluation intègre tous les défauts observables sur toutes les surfaces et éléments de ce composant en un seul nombre de 0 à 9. C’est une évaluation qualitative, basée sur un résumé conçue pour soutenir la gestion des programmes fédéraux, le système de classification Bon-Assez bon-Mauvais et les rapports au Congrès sur l’état des ponts nationaux.

Les états de condition au niveau des éléments, en revanche, fournissent une évaluation quantitative, basée sur les quantités. Chaque élément structurel défini dans le catalogue d’éléments de l’AASHTO (plus de 100 éléments de pont nationaux, éléments de gestion de pont et éléments développés par les agences) se voit attribuer une quantité totale mesurée en unités appropriées (pieds carrés pour les tabliers, pieds linéaires pour les poutres, unités pour les appareils d’appui). Cette quantité est ensuite répartie entre quatre états de condition : CS1 (Bon, aucun défaut), CS2 (Assez bon, défauts mineurs), CS3 (Mauvais, défauts modérés) et CS4 (Sévère, défauts majeurs affectant la capacité structurelle). La règle de validation fondamentale est que CS1 + CS2 + CS3 + CS4 doit être égal à la quantité totale.

Par exemple, un tablier en béton (élément 12) sur un pont du réseau routier national pourrait être inspecté et s’avérer avoir une surface totale de 10 000 pieds carrés. L’inspecteur répartirait : 6 500 pieds carrés en CS1 (béton sain), 2 500 pieds carrés en CS2 (fissures capillaires, écaillage mineur), 800 pieds carrés en CS3 (délaminage, écaillage, armatures exposées) et 200 pieds carrés en CS4 (perte de section, trous traversant le tablier). Ces données au niveau des éléments permettent aux systèmes de gestion des ponts (tels que AASHTOWare BrM) de modéliser les courbes de détérioration, de calculer les indices de condition, d’estimer la durée de vie résiduelle et d’optimiser la planification de l’entretien et de la réhabilitation.

Le point critique est que les évaluations au niveau des composants ne peuvent pas être dérivées algorithmiquement des données au niveau des éléments, ni l’inverse. Elles représentent des philosophies d’évaluation fondamentalement différentes. Un composant pourrait avoir une détérioration significative dans une petite zone (justifiant une évaluation de composant plus faible en raison de défauts majeurs isolés) tout en ayant la plupart de sa quantité d’élément en CS1 et CS2. Inversement, un composant avec des défauts mineurs généralisés (évaluation 6, Satisfaisant) pourrait avoir presque toute sa quantité d’élément en CS2 (Assez bon). La relation entre les deux systèmes est lâche et dépend de l’inspecteur, c’est pourquoi les deux sont requis dans les rapports SNBI pour les ponts du réseau routier national.

États de condition des éléments AASHTO (1-4)

Les quatre états de condition des éléments AASHTO (CS1 à CS4) forment l’épine dorsale de la collecte de données d’inspection des ponts au niveau des éléments. Ces états sont définis dans le manuel AASHTO pour l’inspection des éléments de pont (MBEI), actuellement dans sa deuxième édition avec les révisions intérimaires de 2022, 2024 et 2025. Le MBEI fournit des définitions standardisées des éléments, des règles de calcul des quantités et des définitions des états de condition pour tous les éléments de pont nationaux.

Le catalogue d’éléments comprend plusieurs catégories. Les éléments de pont nationaux (NBE) sont obligatoires pour les rapports sur les ponts du réseau routier national et comprennent des éléments tels que l’élément 12 (tablier en béton armé), l’élément 107 (poutre/poutrelle en acier ouverte), l’élément 109 (poutre en béton précontraint), l’élément 110 (longeron en acier), l’élément 205 (colonne en béton armé), l’élément 215 (culée en béton), l’élément 301 (joint d’étanchéité coulé), l’élément 310 (appareil d’appui en élastomère), l’élément 330 (garde-corps de pont métallique) et l’élément 331 (garde-corps de pont en béton armé). Les éléments de gestion de pont (BME) comprennent des composants secondaires tels que les dalles d’approche, les mesures de protection contre l’affouillement et les revêtements protecteurs. Les éléments développés par les agences (ADE) permettent aux agences individuelles de définir des éléments spécifiques aux besoins de leur inventaire.

Pour les ponts du réseau routier national, les données au niveau des éléments sont communiquées à la FHWA depuis avril 2015. La SNBI mandate la poursuite des rapports au niveau des éléments pour les ponts du réseau routier national et les accepte pour les ponts hors réseau routier national. Les champs de données SNBI B.CS.01 à B.CS.04 capturent les quantités d’éléments dans chaque état de condition.

Relation entre la SNBI et la capacité de charge

La relation entre les évaluations de l’état des composants et les capacités de charge des ponts est nuancée et souvent mal comprise. Les évaluations de l’état et les capacités de charge servent des objectifs d’ingénierie fondamentalement différents. Une évaluation de l’état reflète l’état physique observé d’un composant de pont au moment de l’inspection, la détérioration, les dommages et les défauts qui peuvent être vus et mesurés. Une capacité de charge est une détermination analytique de la capacité de charge sécuritaire d’un pont, exprimée comme une capacité d’exploitation et une capacité d’inventaire en tonnes, calculée à l’aide du manuel AASHTO pour l’évaluation des ponts (MBE).

Les évaluations de l’état et les capacités de charge ne sont pas directement interchangeables. Un pont peut avoir d’excellentes évaluations de l’état (tous les composants évalués à 7 ou plus) mais être soumis à une limitation de charge en raison d’une conception originale pour des charges légales inférieures. Inversement, un pont peut avoir de mauvaises évaluations de l’état (composants évalués à 4 ou moins) mais réussir une analyse de capacité de charge si le matériau sain restant peut supporter les charges requises, bien que généralement un tel pont nécessiterait des restrictions de charge.

Cependant, les deux systèmes sont liés dans la pratique. La SNBI exige que l’affichage de limitation de charge seul (pour un pont conçu pour des charges légales inférieures aux charges légales actuelles) ne soit pas considéré comme un défaut et n’affecte pas l’évaluation de l’état. Mais lorsque les évaluations de l’état atteignent 4 (Mauvais) ou moins, l’inspecteur doit considérer si les défauts observés affectent la résistance et la performance, ce qui peut déclencher une réévaluation de la capacité de charge. Les évaluations de 3 (Sérieux) nécessitent presque toujours des restrictions de charge et des actions correctives. La NBIS exige que tout pont avec un composant évalué à 3 ou moins soit évalué pour l’affichage de limitation de charge.

Les éléments de données SNBI liés à la capacité de charge comprennent B.LR.01 (capacité d’exploitation), B.LR.02 (capacité d’inventaire), B.LR.03 (date de la capacité de charge), B.LR.04 (configuration de charge légale), B.LR.05 (charges de permis de routine), B.PS.01 (statut d’affichage), B.PS.02 (date de changement du statut d’affichage), B.PS.03 (type d’affichage) et B.PS.04 (valeur d’affichage). Ces champs ainsi que les évaluations de l’état fournissent une image complète de la santé structurelle et de la capacité de charge.

Transition du NBI à la SNBI

La transition de l’ancien guide de codage et d’enregistrement du NBI à la SNBI suit un calendrier de mise en œuvre par phases établi par la FHWA. Les étapes clés sont :

• 6 mai 2022 : publication de la règle finale NBIS avec la SNBI incorporée par référence au 23 CFR 650.317.
• Juillet 2022 : la FHWA a publié le croisement de données (Data Crosswalk), le document de correspondance qui traduit les champs de données NBI historiques en champs SNBI.
• Octobre 2022 : la FHWA a publié le schéma de soumission des données et la logique initiale de validation des soumissions de données.
• Avril 2023 : la FHWA a mis l’outil de transition à disposition en ligne pour que les agences convertissent leurs données historiques.
• Octobre 2024 : la FHWA a rendu NBI NextGen (le système national d’inventaire des ponts et tunnels) disponible en ligne pour la validation des données.
• 15 mars 2025 : dernière soumission au format de l’ancien guide de codage de 1995. Après cette date, la FHWA n’acceptera plus l’ancien format.
• 1er janvier 2026 : la FHWA a rendu NBI NextGen disponible pour les soumissions de données. Les agences ont commencé à vérifier les données transitoires et à collecter de nouvelles données SNBI pour les ponts inspectés.
• 15 mars 2026 : première soumission SNBI, ensemble de données transitoires/hybrides. Tous les ponts soumis avec au minimum des données transitoires, à l’exception des champs spécifiés requis pour gérer les programmes de la FHWA, qui doivent avoir des données SNBI collectées ou vérifiées.
• Juin 2026 : fin de vie de l’outil de transition.
• 15 mars 2027 : deuxième soumission SNBI, poursuite de la vérification et de la collecte.
• 15 mars 2028 : troisième soumission SNBI, données 100 % remplies et vérifiées. Aucun code temporaire autorisé. C’est le premier ensemble de données SNBI complet avec des données SNBI collectées et vérifiées pour tous les ponts.

Le croisement de données de la FHWA est le document critique qui permet cette transition. Il fait correspondre chaque champ de données NBI historique à son champ SNBI correspondant, en spécifiant si la correspondance est directe (un à un), nécessite une transformation (plusieurs à un ou un à plusieurs) ou nécessite une nouvelle collecte de données. Pour les évaluations de l’état, le croisement est relativement simple, les articles NBI 58, 59, 60 et 62 correspondent directement aux champs SNBI B.C.01, B.C.02, B.C.03 et B.C.04 avec la même échelle de 0 à 9. Cependant, les nouveaux champs tels que B.C.05 (garde-corps de pont), B.C.06 (transitions de garde-corps), B.C.07 (appareils d’appui de pont) et B.C.08 (joints de chaussée de pont) nécessitent une nouvelle collecte de données car ils n’ont pas d’équivalents historiques directs. La SNBI a également introduit 54 nouveaux éléments de données au-delà des données d’éléments, y compris des champs critiques pour le nom du pont, l’organisation de planification métropolitaine, la désignation d’évacuation d’urgence, les détails de fatigue, les éléments critiques en fracture, la désignation de structure complexe, la vulnérabilité sismique et le plan d’action contre l’affouillement.

Évaluation de pont assistée par IA

L’inspection et l’évaluation de plus de 600 000 ponts routiers aux États-Unis représentent un défi massif de collecte et d’analyse de données. L’inspection traditionnelle des ponts repose sur des inspecteurs humains évaluant visuellement chaque surface de chaque composant, documentant les défauts sur des formulaires papier ou des tablettes numériques, et attribuant manuellement les évaluations de l’état sur la base de leur jugement d’ingénieur. Ce processus est long, subjectif et intrinsèquement limité par l’acuité visuelle et la cohérence humaines.

L’évaluation de pont assistée par IA émerge comme une approche transformatrice qui complète l’inspection traditionnelle avec la vision par ordinateur, l’apprentissage automatique et la détection automatisée des défauts. Les systèmes de ce type utilisent des caméras haute résolution montées sur des drones ou des véhicules d’inspection pour capturer des données visuelles sur l’ensemble des tabliers, superstructures et infrastructures des ponts. Ces images sont traitées par des modèles de réseaux neuronaux entraînés qui peuvent détecter, classer et quantifier les défauts, fissures, écaillages, délaminations, corrosions, armatures exposées, pertes de section, avec une cohérence et une répétabilité que l’inspection humaine seule ne peut pas atteindre.

L’application de l’IA à l’échelle d’évaluation de l’état des composants SNBI est particulièrement prometteuse. Les systèmes d’IA peuvent être entraînés sur des milliers d’images d’inspection de ponts étiquetées pour reconnaître les schémas de défauts qui correspondent à chaque niveau d’évaluation de l’état. Par exemple, la distinction entre l’évaluation 6 (Satisfaisant, défauts mineurs généralisés) et l’évaluation 5 (Assez bon, quelques défauts modérés) nécessite d’évaluer à la fois la sévérité et l’étendue des défauts sur toute la surface du composant. Les systèmes de vision par IA peuvent analyser systématiquement toute la surface visible, quantifier le pourcentage de surface affectée à chaque niveau de sévérité de défaut et fournir des données objectives pour soutenir la détermination de l’évaluation de l’état par l’inspecteur.

Les systèmes assistés par IA ne remplacent pas l’ingénieur professionnel ou l’inspecteur de pont certifié, ils augmentent les capacités humaines en fournissant des données de défauts plus complètes, quantitatives et cohérentes. Le système d’IA identifie et mesure les défauts, l’inspecteur examine la sortie de l’IA, valide les constatations, applique le jugement d’ingénieur pour les conditions que l’IA peut ne pas reconnaître (telles que les défauts matériels inhérents par rapport à la détérioration) et attribue l’évaluation finale de l’état. Cette collaboration homme-machine a le potentiel d’améliorer significativement la précision, la cohérence et l’efficacité de l’évaluation de l’état des ponts dans tout l’inventaire national.

Soumission des données et gestion des ponts

Le but ultime des évaluations de l’état SNBI est de remplir l’inventaire national des ponts (NBI), la base de données centralisée de la FHWA de tous les ponts routiers des États-Unis. La soumission des données suit un cycle annuel rigoureux. Chaque agence NBIS (département des transports d’État, agence fédérale ou gouvernement tribal) doit soumettre ses données d’inventaire de ponts à la FHWA avant le 15 mars de chaque année. Les données sont soumises via NBI NextGen (NBTIS, système national d’inventaire des ponts et tunnels), la plateforme en ligne de soumission et de validation des données de la FHWA qui a remplacé les méthodes de soumission historiques.

Le processus de soumission des données comprend plusieurs étapes de validation. La SNBI définit un schéma de soumission des données et une logique de validation des soumissions de données que les systèmes automatisés utilisent pour vérifier l’exhaustivité, la cohérence et la conformité des données soumises. Les règles de validation comprennent : les codes d’évaluation de l’état doivent être dans la plage valide (N, 0-9), les champs obligatoires ne doivent pas être vides, la cohérence logique entre les champs (par exemple, un pont avec une évaluation de tablier de N ne devrait pas avoir une largeur de tablier rapportée), et les allocations de quantités au niveau des éléments doivent correspondre aux quantités totales.

Les données soumises soutiennent plusieurs programmes et rapports de la FHWA. Le rapport sur l’état des ponts par réseau routier, publié avant le 15 juin de chaque année, fournit des statistiques nationales sur le nombre et le pourcentage de ponts évalués Bon, Assez bon ou Mauvais. Le Congrès utilise ces données pour les décisions d’investissement dans les infrastructures. Les départements des transports d’État utilisent les données SNBI pour les systèmes de gestion des ponts (BMS) qui priorisent les projets d’entretien, de réhabilitation et de remplacement. Le logiciel AASHTOWare BrM (gestion des ponts) est le BMS le plus largement utilisé, intégrant les données d’état SNBI avec des modèles de coûts pour optimiser la gestion du cycle de vie.

Les programmes de financement fédéraux sont directement liés aux évaluations de l’état SNBI. Le programme national de performance des autoroutes (NHPP) et le programme de subventions de transport de surface (STBG) utilisent les données sur l’état des ponts pour allouer les fonds. Les ponts classés Mauvais (tout composant évalué à 4 ou moins) sont admissibles au financement de remplacement ou de réhabilitation. Les évaluations de composants plus granulaires de la SNBI, y compris les appareils d’appui, les joints, les garde-corps et les transitions, fournissent aux gestionnaires d’actifs un avertissement plus précoce de la détérioration de ces composants critiques pour l’entretien, permettant des stratégies de préservation plus rentables avant que les défauts n’atteignent le seuil Mauvais.

La transition vers la conformité complète à la SNBI d’ici le 15 mars 2028 donnera aux États-Unis l’ensemble de données sur l’état des ponts le plus complet, détaillé et exploitable de son histoire, un outil vital pour gérer le vieillissement des infrastructures du pays grâce à une prise de décision fondée sur les données.
