Corrosion des armatures dans les structures en béton

Le mécanisme électrochimique de la corrosion de l’acier dans le béton

La corrosion des armatures en acier dans le béton est fondamentalement un processus électrochimique qui nécessite la présence simultanée de quatre conditions. Ces quatre éléments constituent ce que les ingénieurs appellent une pile de corrosion. Selon l’ACI 222R-01 (Protection des métaux dans le béton contre la corrosion), les quatre composants essentiels sont l’anode — la surface d’acier active en corrosion où se produit l’oxydation du fer et où des électrons sont produits ; la cathode — une surface d’acier passive ou plus noble où la réduction de l’oxygène consomme des électrons ; l’électrolyte — l’eau interstitielle du béton contenant des ions dissous qui transporte les ions entre l’anode et la cathode ; et la connexion électrique — l’armature en acier elle-même qui permet le flux d’électrons de l’anode vers la cathode. Supprimez l’un quelconque de ces quatre éléments et la corrosion active s’arrête complètement.

Les réactions chimiques en jeu sont bien comprises. Au site anodique, les atomes de fer s’oxydent en ions ferreux : Fe → Fe²⁺ + 2e⁻. Dans les environnements hautement oxydants, les ions ferreux s’oxydent davantage en ions ferriques : Fe²⁺ → Fe³⁺ + e⁻. Ces ions réagissent ensuite avec les ions hydroxyle et l’oxygène dissous pour produire les produits de corrosion familiers — la rouille. Au site cathodique, l’oxygène dissous et l’eau se combinent avec les électrons disponibles : 2H₂O + O₂ + 4e⁻ → 4(OH⁻). Cette réaction cathodique produit des ions hydroxyle qui migrent vers l’anode à travers la solution interstitielle du béton, maintenant le circuit électrochimique. La réaction globale peut être résumée comme le fer plus l’eau plus l’oxygène donnant des hydroxydes et oxydes de fer — la rouille qui finit par détruire l’enrobage du béton.

La corrosion se manifeste sous deux formes distinctes selon la relation spatiale entre l’anode et la cathode. La corrosion de macropile se produit lorsque l’anode et la cathode sont largement séparées — de quelques centimètres à plusieurs mètres. Ceci est typique dans les structures contaminées par les chlorures où des piqûres localisées forment des zones anodiques intenses entourées de grandes zones cathodiques passives, générant des courants galvaniques agressifs. Les courants de macropile peuvent être mesurés directement à l’aide de techniques d’ampèremètre à résistance nulle et constituent le mécanisme dominant dans les tabliers de pont soumis aux sels de déverglaçage. La corrosion de micropile se produit lorsque l’anode et la cathode sont essentiellement au même endroit, séparées de seulement quelques millimètres. Ceci est typique de la corrosion uniforme induite par la carbonatation où toute la surface d’acier devient active simultanément.

Dans un béton sain et non carbonaté, la solution interstitielle à haute alcalinité (pH 12,5 à 13,5) favorise la formation d’un film passif étroitement adhérent sur la surface de l’acier — une fine couche d’oxydes de fer (Fe₃O₄ et Fe₂O₃) et d’hydroxydes de seulement quelques nanomètres d’épaisseur. Ce film agit comme une barrière imperméable à une oxydation supplémentaire, réduisant le taux de corrosion à des niveaux négligeables. L’état passif est caractérisé par une densité de courant de corrosion inférieure à 0,1 μA/cm², correspondant à un taux de perte de section d’acier inférieur à 0,001 mm par an. La corrosion active commence lorsque la densité de courant de corrosion dépasse 1,0 μA/cm² — une augmentation d’un facteur dix par rapport à l’état passif. Le diagramme de Pourbaix (potentiel en fonction du pH) cartographie les régions de stabilité du fer dans les environnements aqueux et montre clairement qu’à un pH supérieur à 12,5, le fer se trouve dans la zone de passivation où les oxydes protecteurs sont thermodynamiquement stables. À un pH inférieur à environ 9,5, le film passif devient instable et la corrosion active est thermodynamiquement possible. À un pH intermédiaire de 9,5 à 10,5, le film est en transition et l’état de corrosion dépend du potentiel.

Corrosion induite par les chlorures

La corrosion induite par les chlorures est la forme la plus répandue et la plus agressive de détérioration des armatures dans les infrastructures modernes en béton. Les ions chlorure (Cl⁻) n’attaquent pas directement la couche passive par dissolution chimique. Ils provoquent plutôt une rupture localisée par un mécanisme en plusieurs étapes. Les ions chlorure migrent à travers l’enrobage de béton jusqu’à la surface de l’armature, entraînés par des gradients de concentration (diffusion fickienne) et l’absorption capillaire. À la surface de l’acier, les Cl⁻ s’adsorbent sur le film passif au niveau de sites de défauts tels que les inclusions, les discontinuités de la calamine ou les joints de grains. Une acidification locale se produit en raison de l’hydrolyse des ions ferreux : Fe²⁺ + H₂O → Fe(OH)⁺ + H⁺. L’environnement à faible pH qui en résulte dissout localement le film passif, créant une piqûre active qui fonctionne comme une anode. L’acier passif environnant agit comme la cathode, formant une macropile agressive. La corrosion par piqûres progresse par un mécanisme autocatalytique — le faible pH à l’intérieur de la piqûre attire davantage d’ions chlorure par électromigration, ce qui accélère encore la dissolution. Les taux de croissance des piqûres peuvent atteindre 0,5 à 1,0 mm par an dans les environnements marins sévères, entraînant une perte de section localisée rapide qui est structurellement plus dangereuse que la corrosion uniforme car elle crée des concentrations de contraintes dans l’acier.

Le seuil critique de chlorure (CTL) est la quantité de chlorure à la profondeur de l’armature suffisante pour initier la corrosion. Le seuil varie considérablement selon la chimie du ciment, la qualité du béton et les conditions environnementales. L’ACI 222R rapporte une plage générale de 0,15 à 0,40 pourcent de chlorure par masse de ciment pour le béton armé conventionnel. La pratique européenne (base CEB/Eurocode) adopte généralement 0,40 pourcent par masse de ciment. En termes de volume de béton, le seuil de la pratique américaine est d’environ 0,6 à 0,9 kg/m³ (1,0 à 1,5 lb/yd³). Les recherches de Hausmann (1967) et Gouda (1970) ont établi que le rapport chlorure/hydroxyle (Cl⁻/OH⁻) dans la solution interstitielle est le paramètre de contrôle — à pH 12,6, le rapport Cl⁻/OH⁻ maximal tolérable est de 0,29, tandis qu’à pH 13,3, il augmente légèrement à 0,30. La teneur en C₃A (aluminate tricalcique) du ciment affecte significativement le seuil car le C₃A lie chimiquement les chlorures en formant du chloroaluminate de calcium (sel de Friedel, 3CaO·Al₂O₃·CaCl₂·10H₂O), les éliminant de la solution interstitielle et augmentant le seuil effectif. Les ciments avec une teneur en C₃A supérieure à 8 pourcent offrent une bien meilleure liaison des chlorures que ceux à faible teneur en C₃A.

Les chlorures pénètrent dans le béton à la fois par des sources internes et externes. Les sources internes incluent les adjuvants accélérateurs au chlorure de calcium (maintenant limités à un maximum de 0,1 à 0,5 pourcent d’ions chlorure par masse de ciment dans la plupart des codes), les granulats contaminés par les chlorures et l’eau de gâchage. Le code du bâtiment ACI 318 a interdit le chlorure de calcium dans le béton armé depuis 1977 pour cette raison. Les sources externes sont bien plus significatives pour les structures en service. Les sels de déverglaçage (chlorure de sodium NaCl, chlorure de calcium CaCl₂, chlorure de magnésium MgCl₂) appliqués sur les tabliers de pont, les parkings et les chaussées créent l’exposition aux chlorures la plus agressive dans les climats tempérés. Les tabliers de pont dans les régions enneigées peuvent recevoir 100 à 500 kg de sel par km de voie par saison hivernale. L’exposition marine — embruns, brouillard salin et cycles de mouillage-séchage par marée — affecte les structures côtières, la zone de marnage étant l’environnement le plus sévère où les concentrations de chlorures peuvent atteindre 1 à 3 pourcent en poids de ciment en quelques années. Les structures immergées dans l’eau de mer subissent une pénétration plus lente des chlorures en raison de la saturation continue qui limite la disponibilité en oxygène au niveau de l’armature, mais la corrosion peut encore se produire si l’oxygène est présent.

Un concept critique dans la gestion de la corrosion par les chlorures est la fixation des chlorures. Tous les chlorures présents dans le béton ne contribuent pas au risque de corrosion. La fixation chimique se produit lorsque les aluminates de calcium réagissent avec les chlorures pour former le sel de Friedel, immobilisant environ 40 à 60 pourcent des chlorures totaux dans le béton de ciment Portland ordinaire. La fixation physique implique l’adsorption des chlorures sur les surfaces du gel de silicate de calcium hydraté (C-S-H) et leur piégeage dans des pores non connectés. Les matériaux cimentaires supplémentaires (MCS) comme les cendres volantes et le laitier granulé de haut-fourneau augmentent la capacité de fixation en raison de leur teneur plus élevée en aluminates. De manière critique, la carbonatation libère les chlorures fixés — lorsque le CO₂ réagit avec le sel de Friedel, il décompose les composés chloroaluminates et libère les chlorures précédemment immobilisés dans la solution interstitielle au front de carbonatation. Cet effet synergique signifie que le béton carbonaté peut avoir une concentration en chlorures libres plus élevée à la profondeur de l’armature que le béton non carbonaté, même lorsque la teneur totale en chlorures est identique.

Corrosion induite par la carbonatation

La carbonatation est la réaction chimique entre le dioxyde de carbone atmosphérique (CO₂) et les composants alcalins de la pâte de ciment hydratée. La réaction principale se produit entre la portlandite — hydroxyde de calcium Ca(OH)₂ — et le CO₂ dissous : Ca(OH)₂ + CO₂ (aqueux) → CaCO₃ (calcite) + H₂O. Les réactions secondaires consomment le gel de silicate de calcium hydraté (C-S-H), les aluminates de calcium et les aluminoferrites de calcium, bien que plus lentement. La précipitation du carbonate de calcium remplit localement les pores, réduisant temporairement la perméabilité au front de carbonatation — mais cet avantage est contrebalancé par la réduction progressive du pH. La réaction abaisse le pH du béton de la plage normale de 12,5 à 13,5 jusqu’à environ 8,3 dans le béton complètement carbonaté. Le seuil de dépassivation pour l’acier est d’environ pH 9,5 — en dessous de cette valeur, le film d’oxyde de fer passif n’est plus thermodynamiquement stable et commence à se dissoudre.

Les inspecteurs de terrain utilisent le test à la phénolphtaléine pour la détection rapide de la carbonatation. Une solution de phénolphtaléine à 1 pourcent dans l’éthanol est pulvérisée sur une surface de béton fraîchement fracturée. Dans le béton alcalin (pH supérieur à environ 8,0 à 9,5), l’indicateur devient rose à magenta. Dans le béton carbonaté (pH inférieur au seuil), la solution reste incolore. La profondeur de la zone incolore mesurée à partir de la surface exposée représente la profondeur de carbonatation. Ce test doit être effectué sur une surface fraîchement fracturée, et non sur des surfaces coupées ou sciées, car le processus de coupe peut étaler l’alcalinité et produire des résultats inexacts. Le test est immédiat, peu coûteux et fournit une limite visuelle claire entre le béton carbonaté et non carbonaté.

La profondeur de carbonatation suit une relation racine carrée du temps : d = k × √t, où d est la profondeur de carbonatation en millimètres, k est le coefficient de taux de carbonatation en mm/√an, et t est le temps en années. Le coefficient k dépend fortement de la qualité du béton et des conditions d’exposition. Un béton dense et bien conçu avec un faible rapport eau-ciment (inférieur à 0,40) présente des valeurs k de 1 à 3 mm/√an, ce qui signifie qu’il faudrait 70 à 625 ans pour que la carbonatation atteigne une profondeur d’enrobage typique de 25 mm. Un béton de qualité modérée (E/C 0,45 à 0,55) a un k de 3 à 5 mm/√an, atteignant 25 mm en 25 à 70 ans. Un béton de mauvaise qualité avec des rapports E/C élevés (supérieurs à 0,60) et une faible teneur en ciment a des valeurs k de 5 à 10 mm/√an, atteignant 25 mm en seulement 6 à 25 ans. Un béton de très mauvaise qualité dépasse 10 mm/√an, atteignant des profondeurs d’enrobage critiques en moins de 6 ans. Ces modèles supposent des conditions d’exposition constantes — la carbonatation réelle sur le terrain peut être accélérée par la fissuration, le mouillage cyclique et des concentrations élevées de CO₂ dans les environnements urbains ou industriels.

La plage d’humidité relative la plus agressive pour la carbonatation est de 50 à 70 pourcent. En dessous de 40 % HR, l’eau interstitielle est insuffisante pour la dissolution du CO₂ et le transport ionique. Au-dessus de 80 % HR, le réseau de pores rempli d’eau entrave la diffusion gazeuse du CO₂ car le gaz doit se dissoudre et diffuser à travers l’eau, ce qui est 10 000 fois plus lent que la diffusion en phase gazeuse. Les cycles de mouillage-séchage accélèrent significativement la carbonatation en facilitant alternativement la diffusion du CO₂ pendant les périodes sèches et en fournissant l’eau nécessaire à la réaction de carbonatation pendant les périodes humides. Les structures situées dans des endroits abrités et soumis à un mouillage intermittent — comme les faces inférieures des tabliers de pont, les soffites de parkings et les colonnes intérieures de bâtiments — sont particulièrement vulnérables à la corrosion induite par la carbonatation.

Contrairement à la corrosion induite par les chlorures qui est de nature localisée et par piqûres, la corrosion induite par la carbonatation tend à être une corrosion uniforme (généralisée) sur de grandes surfaces. Étant donné que la dépassivation est généralisée — toute la surface d’acier dans la zone carbonatée perd sa protection — les sites anodiques et cathodiques sont intimement mélangés à l’échelle microscopique. Les taux de corrosion dans le béton carbonaté sont généralement plus faibles que dans le béton contaminé par les chlorures, dépassant rarement 0,1 mm par an de perte de section. Cependant, la grande surface affectée peut encore entraîner des conséquences structurelles significatives par la perte de section cumulative et la fissuration expansive du béton d’enrobage.

Une interaction critique se produit entre la carbonatation et la contamination par les chlorures. La carbonatation libère les chlorures fixés du sel de Friedel, augmentant la concentration en chlorures libres au front de carbonatation. Simultanément, le seuil critique de chlorure diminue à mesure que le pH baisse — à pH 11,5, le seuil peut être 2 à 3 fois plus élevé qu’à pH 10,0. L’effet combiné signifie que les structures présentant à la fois carbonatation et chlorures — comme les tabliers de pont soumis à la fois aux sels de déverglaçage et au CO₂ atmosphérique — subissent une corrosion accélérée à des concentrations totales de chlorures plus faibles que ce que chaque mécanisme seul prédirait. Cette détérioration synergique est l’un des problèmes de durabilité les plus difficiles dans les infrastructures en béton existantes.

Produits de corrosion et expansion volumique

La corrosion du fer produit une gamme de composés selon la disponibilité en oxygène, les conditions d’humidité et la présence d’ions agressifs. Zhao et al. (2011) ont mené des analyses extensives par diffraction des rayons X (XRD), thermogravimétrique (TG) et analyse thermique différentielle (ATD) d’échantillons de rouille prélevés sur des structures en béton armé dans divers environnements et ont identifié huit composés distincts. Les plus courants sont l’oxyde ferreux (FeO, wüstite) — de couleur noire avec une expansion volumique de 1,8 fois le volume de fer d’origine ; la magnétite (Fe₃O₄) — également noire, se dilatant à 2,0 fois ; l’hydroxyde ferreux (Fe(OH)₂) — blanc-verdâtre, se dilatant à 3,75 fois ; l’hydroxyde ferrique (Fe(OH)₃) — rouge-brun, se dilatant à 4,2 fois ; la goethite (α-FeOOH) — jaune-brun ; l’akaganéite (β-FeOOH) — brune, riche en chlorures ; et la lépidocrocite (γ-FeOOH) — orange-brun. L’hydroxyde ferrique complètement hydraté (Fe(OH)₃·3H₂O) atteint le rapport d’expansion maximal de 6,4 fois le volume de fer d’origine. Bien que le Fe₂O₃ (hématite) soit fréquemment détecté dans les échantillons de rouille, il est généralement considéré comme provenant de la calamine formée lors de la fabrication de l’acier plutôt que du processus de corrosion lui-même, car sa formation nécessite des températures supérieures à 200 °C.

Le rapport d’expansion volumique — le volume du produit de corrosion divisé par le volume de fer d’origine consommé — est le paramètre fondamental régissant la fissuration de l’enrobage du béton. La plage d’expansion globale est de 2,0 à 6,4 fois, le rapport spécifique dépendant du mélange de produits de corrosion formé dans les conditions environnementales données. Le type de produit de corrosion formé dépend principalement de la disponibilité en oxygène et de l’humidité : dans les environnements riches en oxygène, les oxydes et hydroxydes supérieurs dominent (Fe(OH)₃, γ-FeOOH), produisant une plus grande expansion ; dans les environnements à oxygène limité, les oxydes inférieurs dominent (Fe₃O₄, FeO), produisant moins d’expansion mais potentiellement une pénétration de corrosion plus profonde. Les environnements intérieurs secs produisent généralement de la goethite et de la maghémite avec des coefficients d’expansion plus faibles (1,8 à 2,5). Les environnements côtiers et marins produisent de l’akaganéite — une phase riche en chlorures qui se forme préférentiellement en présence de concentrations élevées de chlorures — avec des coefficients d’expansion de 2,0 à 3,5. Les environnements industriels avec exposition à la fois aux chlorures et aux sulfates produisent des hydroxy-oxydes mixtes avec une expansion atteignant 2,5 à 6,0.

La pression expansive générée par la formation de rouille à l’intérieur du béton confiné est de l’ordre de 50 à 100 MPa. Cela dépasse la résistance à la traction de la plupart des bétons structuraux d’un facteur de 10 à 50 — la résistance à la traction typique du béton varie de 2 à 5 MPa. Les conséquences sont prévisibles et spectaculaires : la fissuration du béton commence à des profondeurs de corrosion aussi faibles que quelques dizaines de micromètres (0,02 à 0,05 mm de perte d’acier uniforme). La recherche indique qu’une expansion volumique de seulement 1,5 à 2 pourcent est suffisante pour fissurer l’enrobage du béton — ce qui signifie que la première fine couche de formation de rouille est déjà suffisante pour initier l’endommagement. Une fois la fissuration produite, elle crée des chemins préférentiels pour l’humidité, l’oxygène et les chlorures supplémentaires pour atteindre l’armature, accélérant le processus de corrosion dans un cycle auto-entretenu. La fissure réduit également le confinement, permettant à plus d’espace pour que les produits de corrosion se dilatent sans générer de contrainte de traction supplémentaire — c’est pourquoi les taux de corrosion peuvent sembler ralentir après une fissuration extensive, même si la perte de section sous-jacente continue.

Indicateurs visibles de la corrosion des armatures

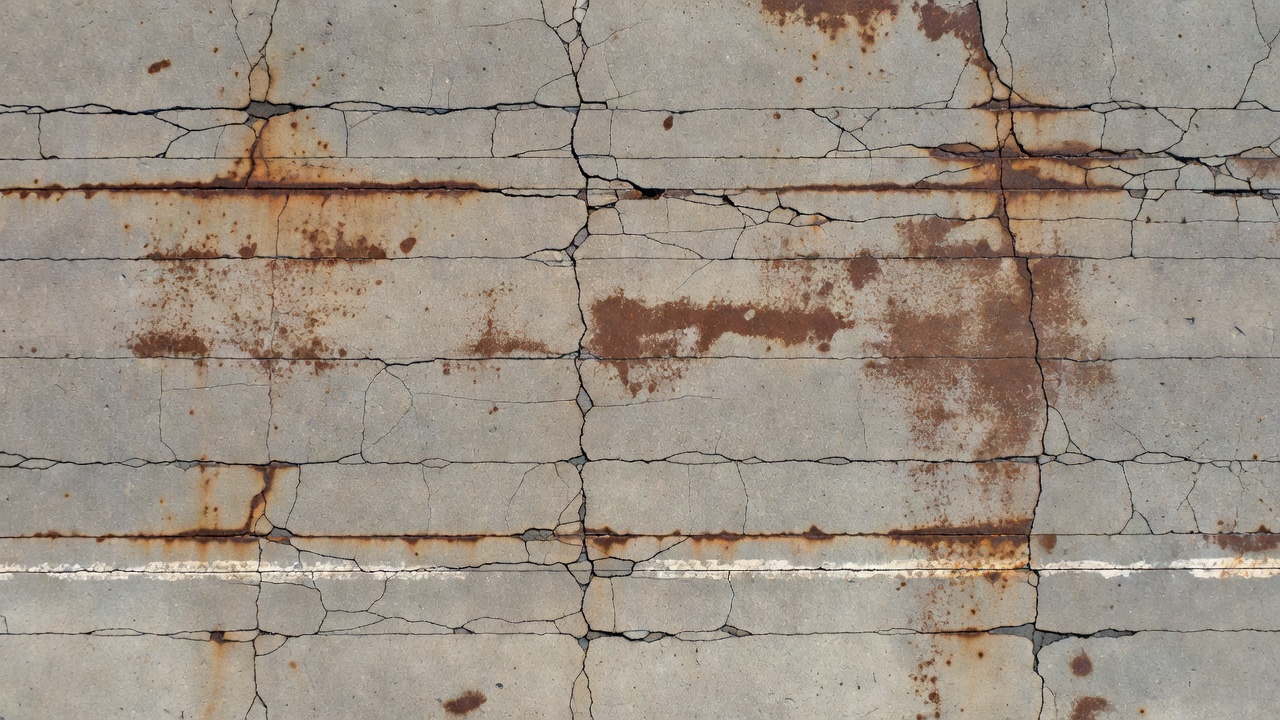

Les manifestations visibles de la corrosion des armatures suivent une séquence progressive caractéristique qui permet aux inspecteurs expérimentés d’évaluer la sévérité et l’étendue des dommages à partir de la surface du béton. Le premier signe visible est la trace de rouille — une décoloration brun-rougeâtre à brun foncé sur la surface du béton causée par des composés de fer solubles (principalement des ions Fe²⁺ et Fe³⁺) migrant à travers le réseau de pores du béton et émergeant à la surface. Ces traces suivent souvent le motif géométrique du quadrillage des armatures sous-jacentes, fournissant une carte visuelle des zones de corrosion active. L’intensité des traces est grossièrement corrélée à l’activité de corrosion mais pas directement à la perte de section — une petite piqûre active peut produire des traces de surface étendues tandis qu’une corrosion uniforme avancée peut produire relativement peu de décoloration de surface si le béton est dense.

Après les traces, des fissures longitudinales fines se développent parallèlement à la direction des armatures. Ces fissures résultent des contraintes de traction circonférentielles générées par l’expansion des produits de corrosion autour des barres individuelles. L’orientation des fissures suit la disposition des armatures — les fissures longitudinales apparaissent directement au-dessus et alignées avec les barres sous-jacentes. Les largeurs de fissures progressent de capillaires (moins de 0,1 mm) à modérées (0,1 à 0,5 mm) puis à avancées (plus de 0,5 mm). Les largeurs de fissures dépassant 1,0 mm indiquent une corrosion sévère où l’intégrité de l’enrobage du béton est substantiellement compromise et une intervention immédiate est probablement nécessaire. Lorsque plusieurs barres adjacentes se corrodent, une fissuration en quadrillage émerge — des fissures dans deux directions orthogonales suivant le motif du quadrillage d’armatures de la structure.

Le délaminage représente l’étape suivante, où des fissures horizontales internes se propagent dans le béton au niveau des armatures, séparant le béton d’enrobage du matériau sain sous-jacent. Le délaminage est souvent invisible à l’œil nu mais peut être détecté par sondage au marteau ou traction de chaîne — des techniques standard définies dans l’ASTM D4580 (Pratique standard pour la mesure du délaminage dans les tabliers de pont en béton). Le béton sain produit un son clair et résonnant lorsqu’on le frappe avec un marteau ou une chaîne. Le béton délaminé produit un son creux, comme un tambour, car la couche séparée vibre indépendamment. La traction d’une chaîne sur un tablier de pont produit un cliquetis caractéristique sur les zones délaminées qui se distingue clairement du son solide sur le béton intact. Les inspecteurs qualifiés peuvent cartographier les limites de délaminage avec une remarquable précision en utilisant ces simples méthodes acoustiques, et les résultats peuvent être marqués directement sur la surface du tablier à la peinture en aérosol pour la documentation et la planification des réparations.

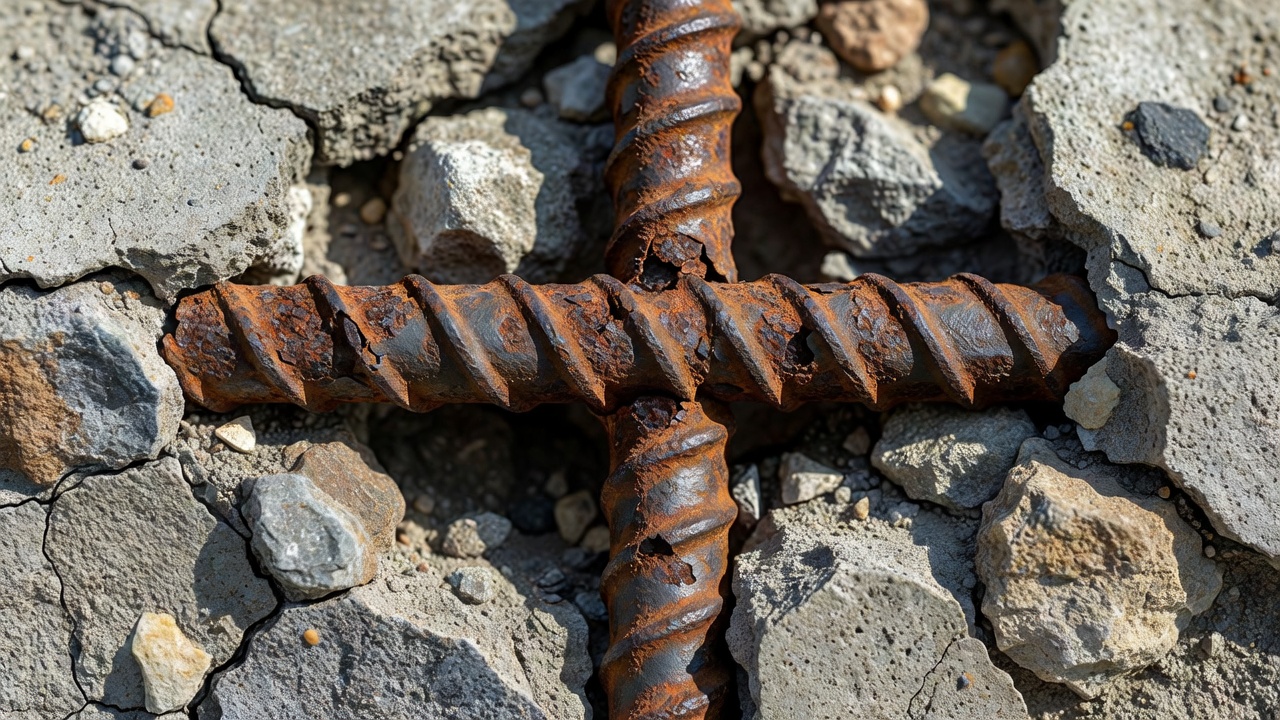

L’éclatement est le stade visible terminal où le béton délaminé se détache de la surface, tombant en écailles ou en morceaux. L’éclatement commence généralement aux angles, aux bords et aux joints de construction où l’enrobage de béton est le plus mince, puis progresse vers l’intérieur à mesure que la corrosion avance. Les armatures exposées avec de la rouille visible et une perte de section mesurable sont l’indicateur définitif d’une corrosion avancée. Les fragments de béton au sol sous la structure sont un signe évident mais souvent négligé — ils représentent un danger pour la sécurité dû aux chutes de débris et indiquent que la structure nécessite une attention immédiate. D’autres indicateurs incluent l’efflorescence — des dépôts cristallins blancs de carbonate de calcium — qui peut accompagner la carbonatation et indiquer que l’humidité circule à travers le béton. Toute armature exposée avec une perte de matière visible (réduction du diamètre de la barre) nécessite une évaluation structurale par un ingénieur professionnel agréé pour déterminer la capacité résiduelle. L’ACI 222R souligne que la corrosion doit être confirmée par cartographie du potentiel de demi-cellule ou exposition directe car les seules traces de rouille peuvent provenir d’inclusions de fer superficielles, de particules de calamine dans les granulats ou d’une contamination de surface qui ne représente pas une corrosion structurale active.

Tête de défaut TarmacView : Label Corrosion

Le système de classification des défauts de TarmacView inclut la corrosion comme une tête de défaut distincte appliquée aux manifestations visibles en surface de la corrosion des armatures. Le système détecte et classifie les indicateurs de corrosion visibles, notamment les traces de rouille, la fissuration liée à la corrosion et les armatures corrodées exposées dans les données photographiques de surface. Le label de corrosion est appliqué via le pipeline d’analyse visuelle automatisée de TarmacView lorsque des motifs visuels caractéristiques — décoloration brun-rougeâtre, traces linéaires alignées avec les emplacements attendus des armatures et motifs de fissuration associés à l’expansion induite par la corrosion — sont identifiés dans les images d’inspection. Le système capture les attributs de localisation, d’étendue et de sévérité du défaut qui peuvent être intégrés dans les flux de travail d’évaluation de l’état et les systèmes de gestion des ponts (BMS).

TarmacView classifie les traces de corrosion visibles comme un défaut de haute sévérité, conformément aux modèles de progression des défauts utilisés dans la pratique industrielle. Cette classification reflète le fait que les traces de rouille visibles indiquent que la corrosion a déjà progressé au-delà du stade d’initiation et produit activement des produits de corrosion expansifs qui finiront par fissurer et faire éclater l’enrobage du béton. La désignation de haute sévérité déclenche les flux de travail appropriés d’inspection et de réponse de maintenance.

La classification de TarmacView est visible en surface uniquement — elle détecte les indicateurs de corrosion sur les surfaces de béton accessibles. La corrosion souterraine sans manifestation en surface ne peut pas être détectée par les seuls moyens visuels et nécessite des méthodes END complémentaires telles que la cartographie du potentiel de demi-cellule, le radar géologique ou la thermographie infrarouge. Le label de corrosion est donc plus utile comme indicateur d’alerte précoce pour les structures où les traces apparaissent pour la première fois et comme outil de documentation des dommages pour les cas avancés où la fissuration, l’éclatement et les armatures exposées sont déjà présents. Lorsqu’elle est combinée aux données END, la cartographie visuelle de la corrosion de TarmacView fournit une documentation complète des conditions de surface et souterraines pour une planification efficace des réparations.

Limitations de la détection de la corrosion

Toutes les méthodes d’inspection visuelle, y compris la classification automatisée de TarmacView, partagent des limitations inhérentes dans la détection de la corrosion. La contrainte fondamentale est que la corrosion s’initie à la profondeur de l’armature — typiquement 25 à 75 mm sous la surface — et peut progresser pendant des années avant qu’aucune manifestation visible n’apparaisse. Pendant cette phase d’initiation, les chlorures s’accumulent au niveau de l’armature par diffusion, la couche passive se décompose et la corrosion active commence, le tout sans aucune indication externe visible. Le modèle de Tuutti de la durée de vie en corrosion divise explicitement la vie utile de la structure en une période d’initiation (pendant laquelle les agents agressifs pénètrent jusqu’à l’armature mais aucun dommage ne se produit) et une période de propagation (pendant laquelle les produits de corrosion s’accumulent et les dommages deviennent visibles et progressent). Dans les tabliers de pont contaminés par les chlorures avec un enrobage de béton adéquat (50 à 75 mm), la période d’initiation peut durer 10 à 20 ans ou plus, période pendant laquelle aucun signe de surface n’est présent. Dans les structures carbonatées, la période d’initiation est déterminée par le taux de diffusion du CO₂ et peut également s’étendre sur des décennies pour un béton de bonne qualité.

L’inspection visuelle de surface ne peut pas non plus quantifier le taux de corrosion — la vitesse à laquelle la perte de section se produit. Une structure avec des traces de rouille extensives peut avoir des taux de corrosion actifs de 0,01 mm/an (faible) ou 0,1 mm/an (élevé) — l’apparence visuelle seule ne permet pas de les distinguer. Le taux de corrosion nécessite une mesure électrochimique utilisant des techniques de résistance de polarisation linéaire (LPR) qui appliquent une petite perturbation de tension et mesurent la réponse en courant résultante. Ces mesures ne sont pas réalisables par les seuls moyens visuels.

Le délaminage souterrain — la fissuration horizontale à la profondeur de l’armature — est invisible jusqu’à ce que la zone délaminée devienne suffisamment grande pour produire une réponse acoustique détectable lors de la traction de chaîne ou du sondage au marteau. Les petits délaminages peuvent passer inaperçus lors de l’inspection visuelle de routine, et même les délaminages modérés peuvent être manqués si l’inspection n’inclut pas un sondage systématique. La profondeur de carbonatation et le profil de concentration en chlorures à différentes profondeurs nécessitent un échantillonnage destructif (carottage et collecte de poussière à des profondeurs incrémentielles pour analyse chimique) ou des END spécialisés — ils ne peuvent pas être évalués à partir de l’apparence de surface. Ces limitations signifient que les systèmes d’inspection purement visuels, aussi sophistiqués soient-ils, doivent être utilisés dans le cadre d’un programme d’évaluation multi-méthodes incluant des essais électrochimiques et, le cas échéant, une investigation destructive limitée.

La classification des défauts de TarmacView identifie spécifiquement la corrosion visible en surface et est destinée à compléter, et non à remplacer, une évaluation END complète. La plus grande valeur de la détection visuelle automatisée de la corrosion réside dans sa capacité à documenter systématiquement et de manière cohérente la localisation, l’étendue et la sévérité des indicateurs de corrosion visibles sur de grandes structures — permettant aux inspecteurs de concentrer les ressources END sur les zones présentant la plus grande probabilité de corrosion active souterraine. Cette approche ciblée optimise les ressources d’inspection tout en fournissant une documentation complète des conditions visibles pour l’évaluation de l’état, la planification des réparations et les références futures.

Méthodes d’évaluation de la corrosion

Cartographie du potentiel de demi-cellule (ASTM C876)

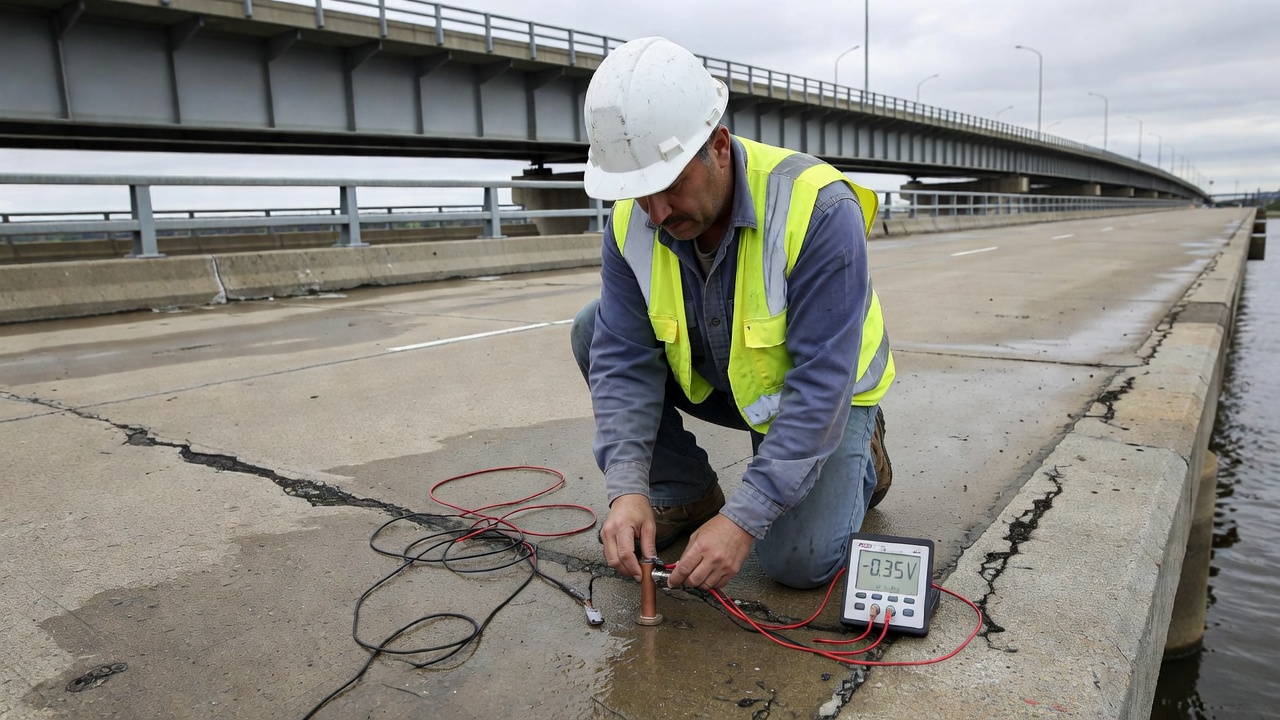

L’essai de potentiel de demi-cellule est la méthode électrochimique la plus utilisée pour détecter la corrosion active dans le béton armé. La technique mesure le potentiel électrochimique des armatures en acier par rapport à une électrode de référence placée sur la surface du béton. L’électrode de référence standard pour une utilisation sur le terrain est la demi-cellule cuivre/sulfate de cuivre (Cu/CuSO₄), communément abrégée en CSE. Le circuit de mesure se compose de l’électrode de référence connectée à un voltmètre à haute impédance (>10 MΩ), qui est connecté à l’armature en acier par l’intermédiaire d’une barre exposée ou d’une connexion percée et taraudée. Le contact électrique à la surface du béton est maintenu par une éponge humide ou un bouchon poreux. L’opérateur déplace l’électrode de référence sur la surface du béton selon un quadrillage, typiquement à un espacement de 1 mètre pour les relevés initiaux et de 0,5 mètre ou moins pour l’investigation détaillée des zones suspectes.

L’interprétation suit les critères de l’ASTM C876. Les potentiels supérieurs à −200 mV (CSE) indiquent une probabilité de corrosion active inférieure à 10 pourcent. Les potentiels entre −200 et −350 mV représentent une zone incertaine où l’activité de corrosion est possible mais non prédite avec confiance. Les potentiels plus négatifs que −350 mV indiquent une probabilité de corrosion active supérieure à 90 pourcent. Ces critères s’appliquent aux armatures en acier non revêtues dans le béton exposé à l’atmosphère avec une teneur en humidité normale. Le résultat le plus utile de l’essai de demi-cellule est une carte de contours de potentiel — une vue en plan de la structure montrant les zones de potentiel plus négatif (zones anodiques actives) et de potentiel plus positif (zones cathodiques passives). Les gradients de potentiel les plus raides — où le potentiel change de plus de 100 mV sur une courte distance — indiquent les limites entre les zones actives et passives où le courant de corrosion est concentré.

Des facteurs critiques influencent les lectures de demi-cellule au-delà de l’activité de corrosion elle-même. La teneur en humidité du béton affecte significativement les lectures — le béton humide produit des potentiels plus négatifs même sans corrosion active. La carbonatation du béton déplace les potentiels de −200 à −400 mV. La contamination par les chlorures produit des potentiels de −400 à −600 mV dans le béton humide. Le béton sec produit des potentiels de 0 à +200 mV quel que soit l’état de corrosion. La disponibilité en oxygène est un facteur majeur — le béton saturé en eau avec un oxygène limité peut produire des potentiels de −900 à −1000 mV qui n’indiquent pas nécessairement une corrosion active ; ces lectures reflètent plutôt la condition de faible teneur en oxygène du béton immergé ou continuellement saturé. Le comité technique RILEM TC 154-EMC fournit des directives complètes sur l’interprétation des données de demi-cellule en tenant compte de ces facteurs confondants, y compris des tableaux des plages de potentiel attendues pour diverses conditions du béton.

Mesure de la résistivité du béton

La résistivité électrique du béton régit le flux du courant de corrosion entre les sites anodiques et cathodiques. Un béton à faible résistivité fournit un chemin plus conducteur pour le transport ionique à travers la solution interstitielle, permettant des taux de corrosion plus élevés. La résistivité est mesurée à l’aide du dispositif à quatre sondes de Wenner — quatre électrodes également espacées pressées contre la surface du béton. Un courant alternatif est appliqué entre les deux sondes extérieures, et la différence de potentiel résultante est mesurée entre les deux sondes intérieures. La résistivité ρ est calculée comme suit : ρ = 2πa × V/I, où a est l’espacement des sondes, V est la tension mesurée et I est le courant appliqué. L’utilisation du courant alternatif empêche la polarisation des électrodes et évite les erreurs de courant continu qui affecteraient les mesures de demi-cellule sur la même surface.

Les directives d’interprétation classifient le risque de corrosion en fonction de la résistivité. Les valeurs inférieures à 5 kΩ·cm indiquent une probabilité de corrosion très élevée — le béton n’oppose essentiellement aucune résistance au flux de courant ionique. Les valeurs de 5 à 10 kΩ·cm indiquent une probabilité élevée. Les valeurs de 10 à 20 kΩ·cm indiquent une probabilité faible à modérée. Les valeurs supérieures à 20 kΩ·cm indiquent une faible probabilité — la corrosion est improbable même si d’autres conditions (potentiel, oxygène, chlorures) sont favorables. Le facteur dominant contrôlant la résistivité est la teneur en humidité — le béton saturé peut avoir une résistivité inférieure à 10 kΩ·cm, tandis que le béton séché au four peut dépasser 1000 kΩ·cm. La température affecte également significativement la résistivité, avec une diminution de 20 à 30 pourcent pour chaque augmentation de 10 °C. Le rapport eau-ciment et l’affinement de la structure poreuse (par les MCS) sont des facteurs secondaires mais importants — un béton bien durci à faible E/C avec de la fumée de silice peut avoir une résistivité 5 à 10 fois plus élevée que le béton conventionnel.

Sadowski (2013) a proposé une méthodologie d’évaluation combinée utilisant à la fois le potentiel de demi-cellule et la résistivité du béton pour classer le béton en trois types de zones. Les zones de type 1 ont un faible potentiel (inférieur à −350 mV) et une faible résistivité (inférieure à 10 kΩ·cm) — indiquant une probabilité de corrosion active supérieure à 90 pourcent. Les zones de type 2 ont un potentiel élevé (supérieur à −200 mV) mais une faible résistivité (inférieure à 10 kΩ·cm) — la corrosion est incertaine mais la faible résistivité signifie que si la dépassivation se produit, les taux de corrosion seront élevés. Les zones de type 3 ont un potentiel élevé (supérieur à −200 mV) et une résistivité élevée (supérieure à 20 kΩ·cm) — la probabilité de corrosion est inférieure à 10 pourcent. Cette approche combinée est plus fiable que l’une ou l’autre méthode seule.

Mesure du taux de corrosion (Résistance de polarisation linéaire)

La résistance de polarisation linéaire (LPR) est la seule technique de terrain qui fournit une mesure quantitative directe du taux de corrosion — la vitesse à laquelle la perte de section d’acier se produit. La méthode applique une petite perturbation de tension (typiquement ±10 à 30 mV autour du potentiel de corrosion) et mesure la réponse en courant résultante. La résistance de polarisation (Rp) est calculée à partir de la pente de la courbe potentiel-courant au potentiel de corrosion. La densité de courant de corrosion (icorr) est dérivée à l’aide de l’équation de Stern-Geary : icorr = B / Rp, où B est la constante de Stern-Geary (environ 26 mV pour l’acier à l’état actif dans le béton, allant de 13 à 52 mV selon que la réaction anodique ou cathodique contrôle la vitesse).

Le taux de corrosion en termes de perte de section d’acier est calculé comme suit : Vcorr (mm/an) = 0,0116 × icorr (μA/cm²). L’interprétation des valeurs d’icorr suit des seuils établis. Les valeurs inférieures à 0,1 μA/cm² (0,001 mm/an) indiquent un état passif — corrosion négligeable. Les valeurs de 0,1 à 0,5 μA/cm² (0,001 à 0,006 mm/an) indiquent une corrosion faible. Les valeurs de 0,5 à 1,0 μA/cm² (0,006 à 0,012 mm/an) indiquent une corrosion modérée. Les valeurs de 1,0 à 5,0 μA/cm² (0,012 à 0,058 mm/an) indiquent une corrosion élevée. Les valeurs supérieures à 5,0 μA/cm² (supérieures à 0,058 mm/an) indiquent une corrosion accélérée très élevée. À un taux de corrosion de 5 μA/cm², une barre d’armature #4 (12 mm) perdrait environ 25 pourcent de sa section transversale en 20 ans — un taux qui nécessite clairement une intervention.

Les instruments LPR commerciaux incluent l’iCOR® (Giatec Scientific), le Gecor 8 (James Instruments) et d’autres dispositifs utilisant la configuration à anneau de garde confiné. L’anneau de garde confine le courant de polarisation à une zone connue de la surface d’acier, typiquement 100 à 200 cm², permettant un calcul fiable d’icorr en empêchant le courant appliqué de se propager à une zone inconnue. Les limitations incluent la sensibilité à la température et à l’humidité (les mesures doivent être prises à une température relativement stable, idéalement 20±5 °C), la nécessité de connaître la zone polarisée (ce que l’anneau de garde résout) et la sous-estimation potentielle de la corrosion par piqûres localisée (qui fait la moyenne du signal sur la zone de mesure). La profondeur maximale effective pour une mesure LPR fiable est d’environ 10 cm sous la surface du béton. L’ASTM G59 fournit la méthode d’essai standard pour les mesures LPR en laboratoire, tandis que la RILEM TC 154-EMC fournit des directives pour l’application sur le terrain.

Méthodes END supplémentaires

Classification de la sévérité de la corrosion

La sévérité de la corrosion est classée à l’aide d’un modèle à quatre stades adapté du modèle de durée de vie de Tuutti et des directives de la FHWA. Stade 1 — Initiation représente la période pendant laquelle les agents agressifs (chlorures ou CO₂) pénètrent l’enrobage du béton et atteignent l’armature, mais la corrosion n’a pas encore commencé. Aucun signe visible n’est présent. Les potentiels de demi-cellule sont supérieurs à −200 mV. La densité de courant de corrosion est inférieure à 0,1 μA/cm². La perte de section est nulle. Stade 2 — Actif, sans délaminage commence lorsque la corrosion s’initie. Les produits de rouille commencent à se former mais n’ont pas encore généré une pression expansive suffisante pour fissurer le béton. Des traces de rouille peuvent apparaître en surface comme premier indicateur visible. Les potentiels de demi-cellule descendent en dessous de −350 mV. La densité de courant de corrosion varie de 0,1 à 1,0 μA/cm². La perte de section est inférieure à 1 pourcent. Stade 3 — Délaminage se produit lorsque la pression expansive dépasse la résistance à la traction de l’enrobage du béton. Des fissures longitudinales apparaissent le long des armatures. Le sondage au marteau révèle des zones délaminées au son creux. La densité de courant de corrosion varie de 1,0 à 5,0 μA/cm². La perte de section atteint 1 à 5 pourcent. Stade 4 — Éclatement est le stade terminal où l’enrobage du béton se détache et les armatures deviennent exposées. La densité de courant de corrosion dépasse 5,0 μA/cm². La perte de section dépasse 5 pourcent. Une réduction visible du diamètre des barres devient mesurable au pied à coulisse.

La sévérité de la perte de section est classée en termes de signification structurale. Une perte inférieure à 5 pourcent représente un faible risque avec un effet minimal sur la capacité structurale. Une perte de 5 à 10 pourcent est modérée — une certaine réduction de capacité peut se produire et l’adhérence entre l’acier et le béton peut être affectée. Une perte de 10 à 20 pourcent est élevée — une réduction significative de capacité nécessitant une évaluation par un ingénieur professionnel et probablement un classement de charge ou un renforcement. Une perte dépassant 20 pourcent est critique — une déficience structurelle nécessitant une intervention urgente, incluant typiquement un renforcement supplémentaire, une restriction de charge ou le remplacement de l’élément. Ces seuils sont des directives générales — la signification structurale réelle dépend du type d’élément, des conditions de charge et de l’emplacement et de la distribution spécifiques de la perte de section le long de la barre et à travers l’élément.

La norme européenne EN 1504-9 fournit un cadre complet de 11 principes pour la réparation du béton directement liés à la gestion de la corrosion. Le principe 1 traite de la protection contre la pénétration (revêtements, produits d’étanchéité, imprégnation). Le principe 2 couvre le contrôle de l’humidité. Le principe 3 traite de la restauration du béton par réparation localisée. Le principe 4 couvre le renforcement structurel. Les principes 7 à 11 traitent directement de la corrosion : préserver ou restaurer la passivité (réalcalinisation, élimination des chlorures), augmenter la résistivité (imprégnation hydrophobe), contrôle cathodique (limitation de l’oxygène à la cathode), protection cathodique (ICCP ou anodes galvaniques), et contrôle des zones anodiques (revêtement des armatures, inhibiteurs).

L’ACI 318-19 définit les classes d’exposition pour la corrosion (Classe C) qui établissent les exigences minimales de conception pour les nouvelles structures. La classe C0 (exposition négligeable) n’a pas d’exigences particulières au-delà des dispositions minimales pour le béton structural. La classe C1 (exposition modérée comme les fondations résidentielles, les dalles intérieures non exposées aux sels de déverglaçage) nécessite un rapport maximal eau/matériaux cimentaires de 0,50, une résistance minimale à la compression de 4000 psi et un enrobage minimal de béton de 1,5 pouce (38 mm). La classe C2 (exposition sévère due aux sels de déverglaçage ou aux embruns marins) nécessite un rapport E/liant maximal de 0,45, une résistance minimale de 4500 psi et un enrobage minimal de 2,0 pouces (50 mm). La classe C3 (exposition extrême due à l’eau salée directe, aux produits chimiques agressifs ou aux zones de marnage/marines) nécessite un rapport E/liant maximal de 0,40, une résistance minimale de 5000 psi et un enrobage minimal de 2,5 à 3,0 pouces (63 à 75 mm). Ces dispositions de conception visent à prolonger la période d’initiation jusqu’à la durée de service de conception — typiquement 50 à 75 ans pour les ponts et 75 à 100 ans pour les infrastructures majeures.

Méthodes de réparation et d’atténuation

Protection cathodique

La protection cathodique (CP) est la seule méthode d’atténuation de la corrosion qui arrête la corrosion active sur l’ensemble de la structure traitée, indépendamment de la teneur en chlorures ou de la profondeur de carbonatation. Le principe consiste à appliquer un courant externe pour déplacer le potentiel des armatures en acier dans la plage d’immunité ou de passivation, faisant de toute la surface d’acier une cathode. Deux types existent. La protection cathodique à courant imposé (ICCP) utilise une alimentation électrique externe à courant continu (redresseur) connectée à un système d’anodes inertes — typiquement un treillis en titane avec revêtement d’oxyde métallique mixte (MMO), des revêtements polymères conducteurs sur un bus en cuivre, ou des rubans de titane activé installés dans des fentes découpées dans la surface du béton. L’ICCP fonctionne à des densités de courant de 2 à 20 mA/m² de surface d’acier et a une durée de vie prévue de 20 à 30+ ans avec une surveillance et un entretien appropriés. Le redresseur permet d’ajuster le courant de sortie pour s’adapter aux conditions environnementales changeantes. La protection cathodique galvanique (GCP) utilise des anodes sacrificielles (zinc ou magnésium) qui se corrodent préférentiellement pour protéger l’acier, en utilisant la différence de potentiel naturelle entre le matériau de l’anode et l’acier. La GCP fonctionne à des densités de courant plus faibles et non ajustables de 0,5 à 8 mA/m² et a une durée de vie prévue de 10 à 20 ans selon la masse de l’anode et le taux de consommation. La GCP est préférée pour les petites surfaces, les réparations localisées dans les structures marines et les zones où l’alimentation électrique externe est impraticable ou où le coût d’installation de l’ICCP ne peut être justifié.

Le critère largement accepté pour l’efficacité de la CP est la décroissance de polarisation de 100 mV ou le décalage de potentiel de 100 mV (NACE SP0290). Après une brève interruption du courant appliqué (typiquement 4 à 24 heures), le potentiel de l’acier doit décroître d’au moins 100 mV par rapport à sa valeur polarisée, indiquant que la réaction cathodique supprime avec succès la réaction anodique de corrosion. Alternativement, un décalage de potentiel de plus de 100 mV dans la direction négative par rapport au potentiel naturel (non protégé) est également accepté. Les systèmes de CP nécessitent des électrodes de référence permanentes (typiquement en argent/chlorure d’argent ou dioxyde de manganèse) encastrées dans le béton pour une surveillance continue.

Extraction électrochimique des chlorures

L’extraction électrochimique des chlorures (ECE) applique une densité de courant élevée — 0,5 à 2 A/m² — entre une anode externe et les armatures en acier pendant une courte période de traitement de 6 à 8 semaines. Cela représente 10 à 100 fois la densité de courant utilisée en CP. Le courant élevé entraîne les ions chlorure chargés négativement loin de l’armature vers l’anode externe à la surface du béton par électromigration. L’efficacité typique d’élimination des chlorures est de 30 à 60 pourcent des chlorures totaux, avec la plus grande élimination du béton proche de la surface et une efficacité décroissante aux plus grandes profondeurs. L’ECE est un traitement unique, pas une installation permanente — l’anode externe et le système électrolytique sont retirés après le traitement.

Des limitations critiques s’appliquent. L’ECE ne peut pas être utilisée sur les structures précontraintes ou post-contraintes en raison du risque de fragilisation par l’hydrogène — la densité de courant élevée peut générer de l’hydrogène atomique à la surface de l’acier qui diffuse dans l’acier à haute résistance, provoquant une rupture fragile à des niveaux de contrainte bien inférieurs à la capacité de conception (l’ACI 222R met explicitement en garde contre cette application). L’ECE peut modifier la chimie du béton, augmentant potentiellement le risque de réaction alcali-granulat si des granulats réactifs sont présents. Le processus génère également de la chaleur et peut provoquer un séchage significatif du béton près de la surface, ce qui peut nécessiter un réhumectage et un durcissement prolongé après le traitement. L’ECE nécessite une surveillance attentive par des opérateurs qualifiés et est typiquement réalisée par des entrepreneurs spécialisés en réparation électrochimique.

Réalcalinisation électrochimique

La réalcalinisation électrochimique traite la corrosion induite par la carbonatation en appliquant un champ électrique entre une anode externe (treillis métallique noyé dans une couverture imprégnée d’électrolyte alcalin) et l’armature, tandis qu’un électrolyte alcalin (typiquement du carbonate de sodium Na₂CO₃ 1 M ou de l’hydroxyde de potassium KOH) est maintenu à la surface de l’anode externe. Le traitement rétablit le pH du béton de 8 à 9 jusqu’à plus de 10,5 en 1 à 2 semaines en entraînant des ions alcalins dans le béton. La densité de courant est similaire à celle de l’ECE (environ 1 A/m²), mais la durée du traitement est plus courte. La réalcalinisation est spécifiquement destinée aux structures affectées par la carbonatation et n’est pas efficace pour la corrosion induite par les chlorures. Après le traitement, la surface du béton est généralement lavée pour éliminer l’alcali résiduel, et un revêtement protecteur est appliqué pour éviter une recarbonatation rapide.

Réparation par reprise locale du béton

La procédure standard de réparation par reprise selon l’ACI 546R (Guide de réparation du béton) implique une séquence systématique d’opérations. Premièrement, enlever tout le béton lâche, contaminé et délaminé pour exposer un substrat sain à au moins 25 mm derrière l’armature. Deuxièmement, nettoyer l’armature exposée selon les normes SSPC-SP6 (nettoyage par grenaillage commercial — élimination de tous les contaminants visibles et de la calamine) ou SSPC-SP10 (nettoyage par grenaillage quasi-blanc — élimination de presque toute la décoloration), selon la sévérité de l’exposition. Troisièmement, évaluer la section transversale restante de l’armature — les barres avec une perte de section supérieure à 20 pourcent nécessitent un renforcement supplémentaire. Quatrièmement, appliquer une couche primaire ou un revêtement anticorrosion sur l’armature nettoyée (typiquement à base de zinc ou époxyde). Cinquièmement, appliquer un agent de liaison au substrat. Sixièmement, mettre en place un mortier de réparation conforme à l’ASTM C928 avec une résistance minimale à la compression de 45 MPa (Classe R4) et une résistance minimale d’adhérence de 2,0 MPa. Septièmement, effectuer le durcissement selon les spécifications du matériau — typiquement 7 jours de cure humide ou application d’un produit de cure. Huitièmement, appliquer un système de revêtement protecteur sur toute la zone réparée et le béton adjacent pour éviter la récurrence.

Les méthodes d’enlèvement du béton incluent l’hydro-démolition (jet d’eau à haute pression de 1000 à 3000 bar) — largement considérée comme la meilleure méthode pour les grandes surfaces car elle enlève sélectivement le béton détérioré sans endommager le matériau sain ni la liaison acier-béton, laissant un profil de surface rugueux idéal pour l’adhérence du mortier de réparation. Les marteaux burineurs (pneumatiques ou électriques) sont peu coûteux et largement disponibles pour les petites surfaces mais risquent d’endommager la liaison armature-béton et de créer des microfissures dans le béton sain environnant. La découpe à la scie diamantée fournit des limites précises pour l’enlèvement mais est lente et linéaire uniquement — adaptée pour définir les limites de réparation mais pas pour l’enlèvement en gros volume.

Revêtements des armatures

Le revêtement époxyde selon l’ASTM A775 exige un maximum de 6 défauts de piqûre par mètre et un maximum de 2 pourcent de surface endommagée sur la barre. Note critique : les barres revêtues d’époxyde dans les ponts des Florida Keys ont subi une défaillance prématurée en raison d’une mauvaise préparation de surface avant l’application du revêtement et d’un décollement du revêtement pendant la manutention, le transport et la mise en place sur site. Tout dommage au revêtement époxyde pendant la construction crée des sites de corrosion localisés (anodes) qui peuvent être plus agressifs que les barres non revêtues en raison de la macropile sévère formée entre la petite zone d’acier exposée (anode) et la grande zone revêtue (cathode). Pour cette raison, de nombreuses agences exigent maintenant l’utilisation de barres en acier inoxydable ou galvanisées dans les classes d’exposition les plus sévères plutôt que de compter sur des revêtements organiques.

Inhibiteurs de corrosion

Les inhibiteurs de corrosion sont des adjuvants chimiques ajoutés au béton lors du malaxage ou appliqués comme traitements de surface qui migrent vers l’armature par diffusion. Le nitrite de calcium (Ca(NO₂)₂) est l’inhibiteur anodique le plus utilisé. Son mécanisme implique une compétition avec les ions chlorure à la surface de l’acier — les ions NO₂⁻ réagissent avec les ions ferreux Fe²⁺ pour reformer la couche passive protectrice (γ-Fe₂O₃) tandis que les ions Cl⁻ tentent de la décomposer. L’inhibiteur doit être ajouté à une concentration suffisante pour dépasser le seuil du rapport Cl⁻/NO₂⁻ ; si le seuil est dépassé, la corrosion se concentre sur des piqûres moins nombreuses mais plus agressives. Le dosage typique est de 2 à 6 L/m³ de solution à 30 pourcent, correspondant à une protection contre des teneurs en chlorures allant jusqu’à environ 0,7 à 1,2 pourcent par masse de ciment. Les mélanges amine/carboxylate (inhibiteurs mixtes qui inhibent à la fois les réactions anodiques et cathodiques) et les inhibiteurs de corrosion migrants (composés à base d’amine qui se volatilisent et diffusent à travers le béton jusqu’à l’armature) sont également disponibles mais ont des données de performance sur le terrain à long terme moins établies dans le béton structural.

Comparaison des coûts et stratégie économique

L’économie de la réparation de la corrosion favorise fortement l’intervention précoce. L’application de produits d’étanchéité de surface ou de revêtements anti-carbonatation coûte 50 à 100 $ par mètre carré et prolonge la durée de vie de 10 à 20 ans. La réparation localisée par reprise coûte 200 à 400 $ par mètre carré avec une prolongation de la durée de vie de 5 à 15 ans. La réparation d’éclatement modéré nécessitant un enlèvement et une remise en état substantiels du béton coûte 500 à 800 $ par mètre carré pour 10 à 20 ans de vie supplémentaire. L’éclatement sévère nécessitant le remplacement complet de l’épaisseur du tablier ou de la poutre coûte 1 000 à 2 000 $ par mètre carré pour 20 à 50 ans de durée de vie. L’installation en rénovation de la protection cathodique (ICCP) coûte 100 à 500 $ par mètre carré avec 20 à 30+ ans de durée de vie à un coût d’entretien continu minimal. Ces estimations de coûts de la FHWA et de l’industrie démontrent que retarder l’intervention contre la corrosion de seulement 5 ans peut doubler ou tripler le coût ultime de la réparation — l’observation classique « un retard de 5 ans double le coût » largement citée dans la littérature sur la gestion des ponts.

Normes et références clés
