Pourcentage de surface fissurée dans l'évaluation des chaussées et des structures

Qu’est-ce que le pourcentage de surface fissurée ?

Le pourcentage de surface fissurée — représenté dans TarmacView par le paramètre crack_area_pct — est le rapport entre la surface du masque de fissures et la surface totale de l’image analysée, exprimé en pourcentage. Il s’agit de la mesure quantitative fondamentale de sévérité dans l’évaluation automatisée de l’état des chaussées et des surfaces structurelles. En termes de pixels, le calcul s’exprime ainsi : % de surface fissurée = (Pixels de fissure / Pixels totaux) × 100.

Le masque de fissures lui-même est la sortie binaire d’un réseau neuronal de segmentation sémantique — généralement un réseau neuronal convolutif profond (CNN) tel que U-Net, DeepLab, ou une architecture spécialisée de segmentation de fissures de chaussée. Chaque pixel de l’image d’entrée est classé comme fissure (valeur 1 dans le masque) ou non-fissure / surface intacte (valeur 0). Le modèle de segmentation opère sur des images haute résolution capturées par des véhicules de relevé spécialisés équipés de caméras à balayage linéaire, de profileurs laser 3D ou de systèmes d’imagerie à balayage surfacique. Le nombre total de pixels dans la région analysée dépend de la résolution de l’image et du masque de région d’intérêt (ROI) qui exclut les zones non-chaussées telles que les marquages de voie, les accotements, les caniveaux et les zones d’ombre.

Cette mesure est utilisée dans plusieurs domaines d’infrastructure : les chaussées souples et rigides (routes en asphalte et en béton), les tabliers de pont (dalles en béton armé), les surfaces de pistes (chaussées aéroportuaires), les voies de circulation et aires de stationnement (chaussées aéroportuaires), et les structures en béton (barrages, murs de soutènement et revêtements de tunnels). Dans chaque domaine, le pourcentage de surface fissurée fournit une mesure directement comparable, reproductible et objective de la sévérité des fissures, éliminant la subjectivité inhérente aux relevés manuels de fissures.

Contrairement aux méthodes manuelles traditionnelles où un technicien estime la surface fissurée par approximation visuelle ou en appliquant un gabarit de grille de fissuration, la mesure crack_area_pct de TarmacView est déterministe pour un modèle de segmentation et une image d’entrée donnés. Cette reproductibilité est essentielle pour le suivi des tendances — comparer les valeurs du pourcentage de surface fissurée issues de campagnes de relevés successives pour quantifier les taux de détérioration avec une confiance statistique.

Calcul à partir des masques de segmentation

La dérivation du pourcentage de surface fissurée à partir de la segmentation implique un pipeline systématique d’acquisition d’images, de prétraitement, d’inférence de modèle, de post-traitement et de calcul de mesure. Chaque étape affecte la précision, l’exactitude et la fiabilité de la valeur finale de crack_area_pct.

Acquisition d’images — Les véhicules de relevé capturent des images de surface de chaussée à l’aide de caméras à balayage linéaire avec des résolutions typiques de 4 096 pixels (détection de fissures de 1 mm), 2 048 pixels (détection de 2 mm) ou 1 300 pixels (détection de 3 mm) par ligne de balayage. La norme AASHTO R 86-18 spécifie que la dimension minimale de fissure détectable pour les relevés automatisés de chaussée doit être de 1 mm de largeur et 25 mm de longueur. Une résolution plus élevée permet la détection de fissures plus fines mais augmente le volume de données et le temps de traitement proportionnellement. Les images sont capturées dans des conditions d’éclairage contrôlées à l’aide de réseaux de stroboscopes ou de LED qui minimisent les effets d’ombre et assurent un éclairage uniforme sur toute la largeur du relevé.

Prétraitement — Les images brutes subissent une correction géométrique (suppression de la distorsion de l’objectif), une normalisation radiométrique (égalisation de la luminosité et du contraste) et un masquage de la région d’intérêt (ROI). Le masque ROI exclut les caniveaux, les accotements, les marquages de voie et les limites d’ombre de la zone d’analyse. Cette étape empêche les éléments non-chaussées de réduire artificiellement le pourcentage de surface fissurée en gonflant le dénominateur du nombre total de pixels. Certains systèmes appliquent également une correction d’éclairage pour compenser les gradients lumineux sur la largeur de l’image, qui peuvent affecter la précision de la segmentation près des bords de l’image.

Inférence de segmentation sémantique — L’image prétraitée est transmise à un réseau neuronal entraîné qui produit une classification pixel par pixel. Les architectures de segmentation modernes pour la détection de fissures de chaussée atteignent des scores d’Intersection sur Union (IoU) de 70 à 85 % sur des ensembles de données de référence tels que Crack500, DeepCrack et GAPS384. Le réseau produit une carte de probabilité où chaque pixel reçoit une valeur entre 0,0 (surface intacte) et 1,0 (fissure). Un seuil (généralement 0,5) convertit cette carte de probabilité en un masque binaire de fissures. Des approches plus sophistiquées utilisent des champs aléatoires conditionnels (CRF) ou un post-traitement morphologique pour affiner les contours du masque et supprimer les pixels faux positifs isolés.

Post-traitement — Le masque binaire subit des opérations de nettoyage : suppression des petites composantes connexes en dessous d’un seuil de surface minimum (généralement 10 à 50 pixels pour éliminer le bruit), fermeture morphologique pour connecter les segments de fissures fragmentés, et squelettisation optionnelle pour calculer les distributions de largeur de fissures. Ces étapes de post-traitement affectent directement la valeur finale de crack_area_pct — un nettoyage agressif du bruit réduit le pourcentage, tandis qu’un filtrage conservateur le préserve. Le choix des paramètres de post-traitement doit être documenté et cohérent pour tous les relevés d’un programme de suivi des tendances.

Calcul de la mesure — Le pourcentage final de surface fissurée est calculé comme suit :

crack_area_pct = (pixel_count_crack / pixel_count_total) × 100

Où pixel_count_crack est le nombre de pixels classés comme fissures dans le masque binaire post-traité, et pixel_count_total est le nombre de pixels dans le ROI. Le résultat est généralement rapporté à deux décimales pour les applications de recherche ou à une décimale pour les relevés de routine au niveau du réseau.

Unités de mesure — Le pourcentage de surface fissurée est sans dimension — il représente la proportion de la surface qui est fissurée, et non une surface physique spécifique. Pour convertir en surface physique (mètres carrés ou pieds carrés), multipliez le pourcentage par la surface totale relevée. Par exemple, un pourcentage de surface fissurée de 3,2 % sur une section de chaussée de 100 m² correspond à 3,2 m² de surface fissurée. Cette conversion est utile pour l’estimation des quantités de travail dans la planification de l’entretien.

Seuils TarmacView

Le système d’évaluation des conditions de TarmacView utilise crack_area_pct comme moteur principal pour la notation automatique des conditions et l’attribution des priorités de réparation. Le système définit deux seuils critiques qui déclenchent l’escalade du niveau de condition :

Le seuil de 1,0 % représente la transition d’un état de surface acceptable à un niveau d’avertissement. En dessous de ce seuil, la chaussée ou la surface structurelle est considérée comme ne présentant qu’une fissuration accessoire — généralement des fissures thermiques ou de retrait isolées qui ne compromettent pas l’intégrité structurelle ni la qualité de roulement. À une couverture de fissures de 1-5 %, le motif de fissuration peut inclure des fissures longitudinales et transversales interconnectées qui commencent à affecter la résistance à l’infiltration d’eau et la capacité de distribution des charges. Cette zone déclenche le Niveau 4 dans le système de notation de TarmacView, ce qui correspond à une recommandation d’interventions d’entretien préventif telles que le scellement de fissures, le traitement de surface ou une mince couche de revêtement.

Le seuil de 5,0 % représente la transition vers un état critique. Au-dessus de ce niveau, la surface présente une fissuration extensive qui peut inclure des motifs de fissuration en peau de crocodile (fatigue), une fissuration en blocs ou des réseaux de fissures interconnectés. À des pourcentages de surface fissurée dépassant 5 %, l’infiltration d’eau à travers le réseau de fissures accélère la détérioration de la fondation et de la plate-forme, l’arrachement du liant bitumineux et les dommages dus au gel-dégel dans les climats froids. Cette zone déclenche le Niveau 5 — le plus haut niveau de condition — et correspond à une recommandation de réhabilitation structurelle, de couche épaisse de revêtement ou de reconstruction.

Ces seuils sont calibrés par rapport aux indices de condition de chaussée établis. La classification de l’indice de condition de chaussée (PCI) ASTM D6433 correspond approximativement comme suit : les chaussées avec des pourcentages de surface fissurée inférieurs à 1 % correspondent généralement à des scores PCI de 71 à 100 (Satisfaisant à Bon). La plage de 1 à 5 % correspond au PCI 56-70 (État passable). Au-dessus de 5 % de surface fissurée correspond au PCI inférieur à 55 (Mauvais à Échoué), où une réhabilitation structurelle est généralement justifiée.

Il est important de noter que les seuils ne sont pas absolus — un calibrage local est recommandé en fonction du type de chaussée, du niveau de trafic, de la zone climatique et des critères de performance propres à chaque agence. Une section de chaussée sur une route rurale à faible volume peut tolérer des pourcentages de surface fissurée plus élevés qu’une autoroute inter-États ou une piste d’aéroport avant d’exiger une intervention. TarmacView permet aux agences d’ajuster les valeurs seuils via des paramètres de configuration tout en maintenant les valeurs par défaut comme point de départ.

Surface fissurée vs Ratio de fissures

Le pourcentage de surface fissurée et le ratio de fissures sont des mesures complémentaires qui capturent différentes dimensions de la sévérité des fissures. Comprendre la distinction entre elles est essentiel pour une évaluation complète de l’état.

Le pourcentage de surface fissurée (crack_area_pct) opère au niveau du pixel. Il divise le nombre total de pixels classés comme fissures par le nombre total de pixels d’image dans le ROI. Cette mesure est sensible à la fois à l’étendue spatiale des fissures (quelle proportion de la surface est fissurée) et à l’épaisseur des fissures individuelles (quelle est la largeur de chaque fissure). Une surface avec de nombreuses fissures larges aura un crack_area_pct plus élevé qu’une surface avec la même longueur linéaire de fissures mais des fissures plus étroites. Cela fait de crack_area_pct une mesure combinée de l’intensité et de la géométrie des fissures.

Le ratio de fissures opère au niveau de la tuile. L’image relevée est divisée en une grille de tuiles de taille égale (généralement 50×50 pixels, 100×100 pixels, ou des dimensions physiques telles que 50×50 mm selon la résolution de l’image). Chaque tuile est classée comme fissurée (si elle contient des pixels de fissure au-dessus d’un seuil) ou intacte. Le ratio de fissures est le nombre de tuiles fissurées divisé par le nombre total de tuiles. Cette mesure capture la distribution spatiale de la fissuration sur la zone relevée sans tenir compte de la largeur des fissures — une tuile est comptée comme fissurée qu’elle contienne une fissure capillaire ou une large fissure.

Les deux mesures fournissent des informations différentes mais complémentaires. Une section de chaussée présentant une fissuration capillaire généralisée peut avoir un ratio de fissures élevé (de nombreuses tuiles contiennent des fissures) mais un faible pourcentage de surface fissurée (chaque fissure occupe très peu de pixels). Inversement, une section présentant des fissures isolées mais larges peut avoir un faible ratio de fissures (peu de tuiles affectées) mais un pourcentage de surface fissurée modéré (chaque tuile affectée a une couverture substantielle de pixels de fissure).

Pour une évaluation optimale de l’état, les deux mesures doivent être évaluées ensemble. La matrice de condition de TarmacView combine crack_area_pct et le ratio de fissures pour produire une classification bidimensionnelle sévérité-étendue qui reflète plus précisément l’image complète de l’état que l’une ou l’autre mesure prise isolément. Cette évaluation combinée est particulièrement importante pour distinguer entre :

• La fissuration de surface (ratio de fissures élevé, faible surface fissurée) — généralement causée par les cycles thermiques ou le vieillissement et traitable par des scellements de surface
• La fissuration de fatigue structurelle (ratio de fissures modéré à élevé, surface fissurée modérée à élevée) — causée par le trafic et nécessitant une réhabilitation structurelle
• La détérioration progressive (augmentation des deux mesures sur des relevés successifs) — indiquant des dommages qui s’accélèrent et nécessitant une intervention prioritaire

Surface fissurée dans le contexte FHWA LTPP

Le programme FHWA Long-Term Pavement Performance (LTPP) est l’initiative de recherche sur la performance des chaussées la plus complète au monde, ayant surveillé des milliers de sections d’essai de chaussées depuis 1987. Le programme LTPP a établi des protocoles standardisés pour mesurer et rapporter la fissuration des chaussées, y compris le pourcentage de fissuration comme indicateur clé de performance. Cependant, il est largement reconnu que le manuel LTPP lui-même ne contient pas de formule standard pour convertir les mesures linéaires de fissures en pourcentages de surface, une lacune qui a obligé les agences individuelles à développer leurs propres méthodologies de conversion.

Définitions du pourcentage de fissuration HPMS — Le manuel de terrain du Highway Performance Monitoring System (HPMS) définit trois méthodes spécifiques au type de chaussée pour calculer le pourcentage de fissuration, publiées sous Point 52 : Pourcentage de fissuration.

Pour les chaussées en asphalte (souples), le pourcentage de fissuration est défini comme le pourcentage de la surface totale présentant une fissuration visible de type fatigue dans l’ornière à tous les niveaux de sévérité. Le protocole HPMS standardise la largeur de l’ornière à 39 pouces (selon le manuel de terrain HPMS) avec les lignes centrales de l’ornière situées à 2,5 pieds du centre de la voie, représentant une largeur de voie de véhicule moyenne de 5 pieds. Le calcul multiplie la longueur linéaire de la fissuration dans l’ornière par 39 pouces pour obtenir la surface fissurée totale en pouces carrés. La formule est :

% de fissuration = (Surface de fissuration dans l'ornière / Surface totale de la section) × 100

La largeur de voie est standardisée à 12 pieds pour l’uniformité des rapports HPMS entre toutes les agences. Le manuel de terrain HPMS impose un seuil de plafonnement — le pourcentage de fissuration ne doit généralement pas dépasser 54 % pour les voies de 12 pi, 59 % pour les voies de 11 pi, ou 65 % pour les voies de 10 pi. Des valeurs au-delà de ces plafonds indiquent que la méthodologie de mesure peut nécessiter un examen. Le pourcentage de fissuration est rapporté au 1 % près.

Pour les chaussées en béton à joints (JCP), le pourcentage de fissuration est défini comme le pourcentage de dalles présentant une fissuration transversale. Le protocole exclut du calcul les fissures longitudinales, les ruptures d’angle, la fissuration en D et la fissuration ASR. Le HPMS rapporte deux valeurs : le nombre total de dalles dans la section et le nombre de dalles avec au moins une fissure transversale s’étendant sur au moins la moitié de la largeur de la voie. La formule est (Dalles fissurées / Dalles totales) × 100.

Pour les chaussées en béton armé continu (CRCP), le pourcentage de fissuration est le pourcentage de surface avec fissuration longitudinale, poinçonnements et/ou rapiéçages. Les fissures transversales perpendiculaires ou quasi-perpendiculaires au sens de la marche sont explicitement exclues du calcul. La surface fissurée longitudinale est calculée comme la longueur de fissure multipliée par une largeur de 1 pied. La surface de poinçonnement est la surface délimitée par deux fissures transversales et le bord de la chaussée ou le joint longitudinal. La formule est (Surface de fissuration, poinçonnements, rapiéçages / Surface totale de la section) × 100.

Facteurs de conversion d’étendue de la Louisiane DOTD — En réponse au manque de normalisation dans la conversion de la longueur linéaire de fissure en surface, le Département des Transports et du Développement de la Louisiane (DOTD) a proposé des multiplicateurs de largeur d’étendue basés sur la sévérité comme norme provisoire. Pour la fissuration de fatigue (peau de crocodile) dans les ornières avec des largeurs d’ornière de 3 pi, les multiplicateurs sont : Faible sévérité — multiplicateur de largeur de 1 pi ; Sévérité moyenne — 2 pi ; Sévérité élevée — 3 pi. La formule résultante est :

% de fissuration = Σ(Longueur × Largeur d'étendue) / (Longueur du segment × 3 pi × 2 ornières) × 100

Pour les chaussées composites et les chaussées asphaltiques hors ornières, les multiplicateurs proposés sont : Faible sévérité (largeur de fissure < 0,25 po) — 0,5 pi (6 po) ; Sévérité moyenne (0,25-0,5 po) — 0,83 pi (10 po) ; Sévérité élevée (> 0,5 po) — 1,17 pi (14 po) plus surface de fissuration en motif. Les chaussées en béton à joints utilisent les mêmes seuils de largeur avec un écaillage défini comme 10 % ou plus de la longueur de fissure écaillée sur une largeur de 1 pouce ou plus. Les explosions dans les chaussées en béton déclenchent une attribution automatique de 100 % de pourcentage de fissuration.

Les seuils de sévérité des fissures du programme LTPP pour la classification des largeurs sont : Faible sévérité — largeur de fissure < 0,25 po (6,35 mm) ; Sévérité moyenne — 0,25-0,5 po (6,35-12,7 mm) ; Sévérité élevée — > 0,5 po (12,7 mm) ou fissures en motif formant des polygones de moins de 3×3 pi. Ces niveaux de sévérité influencent directement les multiplicateurs de largeur d’étendue utilisés dans la conversion de surface.

Précision de la mesure de surface

La précision des mesures du pourcentage de surface fissurée est influencée par une cascade de facteurs couvrant l’acquisition d’images, la performance du modèle de segmentation et les choix de post-traitement. Les erreurs systématiques à n’importe quelle étape se propagent dans le pipeline et affectent la valeur finale de la mesure.

Effets de la résolution d’image — La largeur minimale de fissure détectable est directement déterminée par la distance d’échantillonnage au sol (GSD) de l’image, mesurée en millimètres par pixel. Un système avec une résolution de 1 mm/pixel peut théoriquement détecter des fissures aussi fines que 1 mm (largeur d’un pixel), tandis qu’un système à 3 mm/pixel nécessite que les fissures aient au moins 3 mm de large pour être détectées. Ce seuil de détection dépendant de la résolution introduit un biais systématique : les systèmes à plus faible résolution sous-estimeront systématiquement le pourcentage de surface fissurée car ils manquent complètement les fissures les plus fines. La FHWA a établi que la dimension minimale de fissure détectable pour les relevés automatisés selon l’AASHTO R 86-18 est de 1 mm de largeur sur 25 mm de longueur. Les relevés effectués à des résolutions plus grossières que cette norme produiront des pourcentages de surface fissurée qui ne sont pas directement comparables à ceux des systèmes à plus haute résolution.

Performance du modèle de segmentation — La précision du masque de fissures est caractérisée par deux mesures standard : la précision (la fraction des pixels de fissure détectés qui sont réellement des fissures) et le rappel (la fraction des pixels de fissure réels qui sont détectés). Un modèle avec une précision élevée mais un faible rappel produira des masques de fissures contenant principalement de vraies fissures mais manquant de nombreux pixels de fissure, ce qui entraîne une sous-estimation de crack_area_pct. Inversement, un modèle avec une faible précision mais un rappel élevé sur-détectera les fissures (y compris les faux positifs provenant d’ombres, de taches d’huile, de fissures scellées ou de variations de texture), ce qui entraîne une surestimation de crack_area_pct.

Le score F1 — la moyenne harmonique de la précision et du rappel — fournit une mesure de qualité combinée. Pour la segmentation des fissures de chaussée, les scores F1 publiés sur des ensembles de données de référence vont de 0,70 à 0,85 selon l’architecture, la qualité des données d’entraînement et la complexité des fissures. Un modèle avec F1 = 0,80 signifie qu’environ 20 % du masque est constitué soit de fissures manquées, soit de fausses détections, introduisant une incertitude correspondante dans la valeur de crack_area_pct.

Facteurs environnementaux — Les conditions d’éclairage, l’humidité de surface et la température affectent toutes la précision des mesures. Les chaussées mouillées réduisent le contraste entre les fissures et la surface environnante, ce qui amène les modèles de segmentation à sous-détecter les fissures. Les ombres de surface provenant d’arbres, de structures ou de véhicules voisins peuvent produire des détections faussement positives si elles ne sont pas correctement masquées. L’angle du soleil par rapport à la direction du relevé affecte la visibilité des fissures — les fissures orientées perpendiculairement à la direction du soleil apparaissent plus proéminentes que celles orientées parallèlement. Des protocoles de relevé cohérents qui tiennent compte de l’heure de la journée, des conditions météorologiques et de l’orientation du véhicule sont essentiels pour des mesures reproductibles.

Tolérances d’acceptation de la FHWA — La FHWA a établi des tolérances d’acceptation des fournisseurs pour les systèmes automatisés de mesure de la fissuration à travers des recherches documentées dans FHWA-RC-20-0005. Les tolérances rapportées vont de ±4 % à ±7,5 % pour les mesures du pourcentage de fissuration HPMS, selon le type de chaussée, le niveau de sévérité et les capacités du système de relevé. Ces tolérances représentent l’accord attendu entre les mesures automatisées et les relevés de vérité terrain (manuels). Les agences qui achètent des services de relevé automatisé spécifient généralement des critères d’acceptation exigeant que les mesures de surface fissurée du fournisseur se situent dans ces fourchettes de tolérance.

Protocoles d’assurance qualité — La validation des mesures du pourcentage de surface fissurée nécessite une méthodologie de vérité terrain standardisée. La meilleure pratique actuelle implique :

• La cartographie manuelle des fissures sur un sous-ensemble de sections de chaussée (généralement 5 à 10 % de la longueur totale du relevé)
• La comparaison par gabarit de fissures à l’aide de gabarits imprimés ou de superpositions numériques pour comparer les cartographies de fissures automatisées et manuelles
• L’analyse statistique des différences, incluant le biais (erreur moyenne) et la précision (écart-type de l’erreur)
• L’ajustement de calibrage des seuils de segmentation ou des paramètres de post-traitement si un biais systématique est détecté

La norme AASHTO PP 79-14 fournit un cadre pour la validation des systèmes automatisés de mesure des dégradations des chaussées, incluant des exigences pour les sections d’essai, les types de dégradations et les critères d’acceptation statistiques.

Surface fissurée et signification structurelle

Le pourcentage de surface fissurée n’est pas une mesure directe de la capacité structurelle — il ne mesure pas la résistance restante ou la capacité portante d’une chaussée ou d’un élément structurel. Cependant, des recherches approfondies ont établi des corrélations entre la couverture de fissures et la performance structurelle qui font du pourcentage de surface fissurée un indicateur précieux pour l’évaluation de l’état structurel.

Capacité structurelle des chaussées — Dans les chaussées souples, la relation entre la surface fissurée et la capacité structurelle suit une progression caractéristique. L’apparition de la fissuration de fatigue se produit généralement lorsque la déformation de traction au bas de la couche d’asphalte dépasse la limite d’endurance à la fatigue du matériau. À mesure que la fissuration se propage vers le haut à travers la couche d’asphalte (fissuration de fatigue ascendante), le pourcentage de surface fissurée en surface augmente. Les recherches du Guide AASHTO pour la conception des structures de chaussée et du Guide de conception mécanistico-empirique des chaussées (MEPDG) ont établi que :

• Les pourcentages de surface fissurée inférieurs à 5 % indiquent généralement que la chaussée est dans la phase d’initiation de la fissuration de fatigue, où les fissures ont atteint la surface mais ne sont pas encore interconnectées
• Les pourcentages de surface fissurée entre 5 % et 20 % indiquent la phase de propagation où les fissures s’interconnectent pour former des motifs en peau de crocodile, et la capacité structurelle peut être réduite à 60-80 % de la valeur de conception d’origine
• Les pourcentages de surface fissurée supérieurs à 20 % indiquent la phase de détérioration où la structure de la chaussée est gravement compromise, nécessitant souvent une reconstruction plutôt qu’une réhabilitation

Éléments structurels en béton — Pour les poutres, colonnes et dalles de pont en béton armé, la relation entre la surface fissurée et la signification structurelle est plus complexe. Les recherches menées à l’Université du Texas à Austin dans le cadre du Projet TxDOT 0-6919-1 ont développé deux méthodes pour l’évaluation structurelle basée sur les fissures :

L’évaluation de la résistance au cisaillement du continuum fissuré utilise les largeurs, inclinaisons et motifs de fissures mesurés comme intrants pour des modèles mécaniques basés sur la Théorie modifiée du champ de compression (MCFT) . Les recherches ont montré que les largeurs de fissures diagonales seules ne sont pas des indicateurs fiables de détérioration par cisaillement — la couverture surfacique des fissures et la géométrie du motif de fissuration fournissent des informations plus significatives. Le projet a développé des aides de terrain incluant des nomogrammes et des graphiques qui relient les paramètres de fissures mesurés au pourcentage de la capacité structurelle ultime.

L’analyse fractale pour la quantification des motifs de fissuration applique l’analyse fractale et multifractale à des images de béton fissuré pour dériver un Indice d’endommagement (DI) à partir de la dimension fractale (D) du motif de fissuration. La validation expérimentale sur des poutres précontraintes et des panneaux en béton armé sous charge de cisaillement a montré des corrélations linéaires entre la dimension fractale des fissures et le niveau d’endommagement structurel. Cette recherche a démontré que la géométrie du motif de fissuration — et pas seulement la surface fissurée totale — est essentielle pour l’évaluation structurelle.

Références de largeur de fissure critique — Les travaux empiriques antérieurs de Birrcher et al. (2009) ont établi des relations approximatives entre la largeur de fissure diagonale et la capacité résiduelle dans les poutres en béton armé :

Cependant, ces relations varient considérablement selon la géométrie de l’élément, le taux d’armature et le rapport portée/hauteur de cisaillement. Le pourcentage de surface fissurée seul ne peut pas déterminer la capacité structurelle — il doit être combiné avec l’orientation des fissures, le type d’élément, les conditions de chargement et les propriétés des matériaux pour une évaluation structurelle significative.

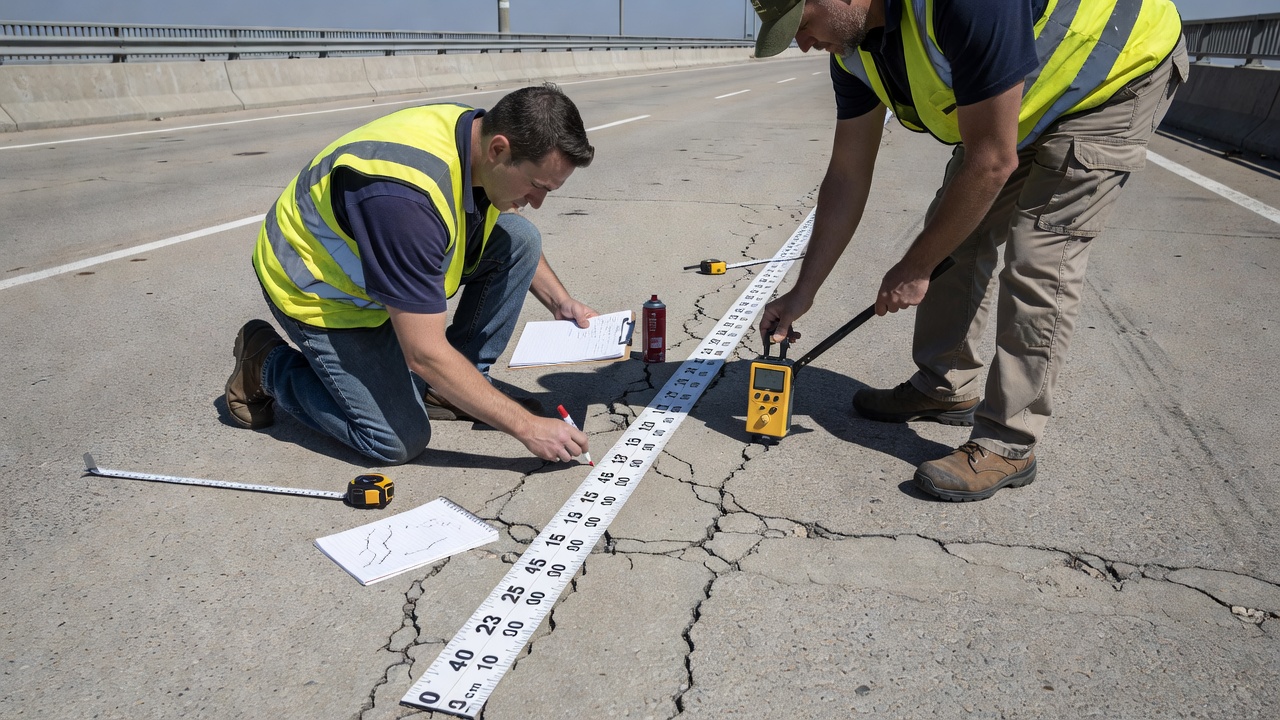

Surface fissurée dans l’évaluation des tabliers de pont

La fissuration des tabliers de pont est l’un des mécanismes de détérioration les plus critiques dans les infrastructures de ponts en béton. Le pourcentage de surface fissurée sur la surface d’un tablier de pont est directement corrélé aux taux de diffusion des chlorures, au moment du déclenchement de la corrosion et à la durée de vie à long terme. Contrairement aux applications de chaussée où la fissuration affecte principalement la qualité de roulement et la distribution des charges structurelles, la fissuration des tabliers de pont a un impact direct sur la durabilité et la sécurité de l’ensemble de la structure du pont.

Limites de contrôle de la fissuration selon l’AASHTO LRFD — Les Spécifications de conception des ponts AASHTO LRFD établissent des largeurs de fissure maximales admissibles pour les tabliers de pont en béton armé en fonction des conditions d’exposition. Les limites admissibles sont :

Bien que ces limites soient exprimées en termes de largeur de fissure, l’effet cumulatif de multiples fissures sur la surface du tablier est capturé par le pourcentage de surface fissurée. Un tablier avec de nombreuses fissures à la limite de largeur admissible peut accumuler un pourcentage de surface fissurée significatif permettant l’infiltration de chlorures sur une partie substantielle de la surface du tablier.

Recherche FHWA / VTRC sur les tabliers de pont — Une étude de référence menée par le Virginia Transportation Research Council (VTRC) sur 37 tabliers de pont (10 en béton de ciment Portland ordinaire et 27 en matériaux cimentaires supplémentaires) a produit plusieurs résultats directement pertinents pour l’interprétation du pourcentage de surface fissurée :

• Aucune corrélation forte n’a été trouvée entre la largeur individuelle des fissures de surface et les taux de diffusion des chlorures. Cela remet en question l’accent traditionnel mis sur le contrôle de la largeur des fissures pour la durabilité.
• Une corrélation significative a été trouvée entre la profondeur des fissures et la diffusion des chlorures — les fissures plus profondes offrent des voies plus courtes pour que les ions chlorure atteignent l’armature.
• La fréquence des fissures — mesurée comme le nombre de fissures par unité de surface, étroitement liée au pourcentage de surface fissurée — s’est avérée être le facteur de durabilité le plus critique par rapport à la largeur individuelle des fissures.
• Impact sur la durée de vie : Les tabliers construits avec du béton à matériaux cimentaires supplémentaires (SCM) ont atteint environ 100 ans de durée de vie en condition non fissurée. La présence de fissuration a réduit la durée de vie à des niveaux comparables à ceux du béton de ciment Portland ordinaire, quelle que soit la qualité du béton.

Ces résultats ont des implications significatives pour l’évaluation du pourcentage de surface fissurée sur les tabliers de pont. Les seuils de TarmacView (1 % et 5 %) fournissent des niveaux de dépistage appropriés pour l’inspection des tabliers de pont. Les tabliers avec un crack_area_pct supérieur à 1 % justifient une investigation plus approfondie incluant la cartographie du potentiel de demi-cellule, le profilage de la teneur en chlorures et le sondage de délaminage pour évaluer le risque de corrosion.

Densité de dégradations dans l’ASTM PCI pour les ponts — La norme ASTM D6433 pour l’indice de condition de chaussée (PCI) sur les tabliers de pont utilise la densité de dégradations comme calcul fondamental pour l’évaluation de l’état. La formule est :

Densité (%) = (Quantité mesurée de dégradation) / (Surface totale de l'unité d'échantillonnage) × 100

Pour les dégradations surfaciques (fissuration en peau de crocodile, fissuration en blocs, rapiéçage), la quantité mesurée est en pieds carrés. Pour les dégradations linéaires (fissuration longitudinale et transversale), la quantité mesurée est en pieds linéaires, convertie en surface équivalente via des facteurs de conversion dépendant de la sévérité. La densité de dégradations alimente les courbes de valeur de déduction qui font correspondre la densité plus la sévérité à des points de déduction, qui sont ensuite combinés dans la Valeur de déduction corrigée (CDV) et finalement PCI = 100 − CDV.

Modélisation de la durée de vie — La relation entre le pourcentage de surface fissurée et la durée de vie des tabliers de pont est modélisée à l’aide de la deuxième loi de diffusion de Fick pour l’infiltration des chlorures :

C(x,t) = C_s × [1 − erf(x / 2√(D_c × t))]

Où C(x,t) est la concentration en chlorures à la profondeur x et au temps t, C_s est la concentration en chlorures en surface, erf est la fonction d’erreur gaussienne, et D_c est le coefficient de diffusion apparent des chlorures. Les fissures augmentent le coefficient de diffusion apparent en offrant des voies préférentielles pour l’infiltration des chlorures. Le D_c effectif pour un tablier fissuré est fonction du pourcentage de surface fissurée, de la distribution des largeurs de fissures et de la profondeur des fissures. Des pourcentages plus élevés de surface fissurée produisent des coefficients de diffusion effectifs plus élevés, accélérant le temps jusqu’au déclenchement de la corrosion à la profondeur de l’armature.

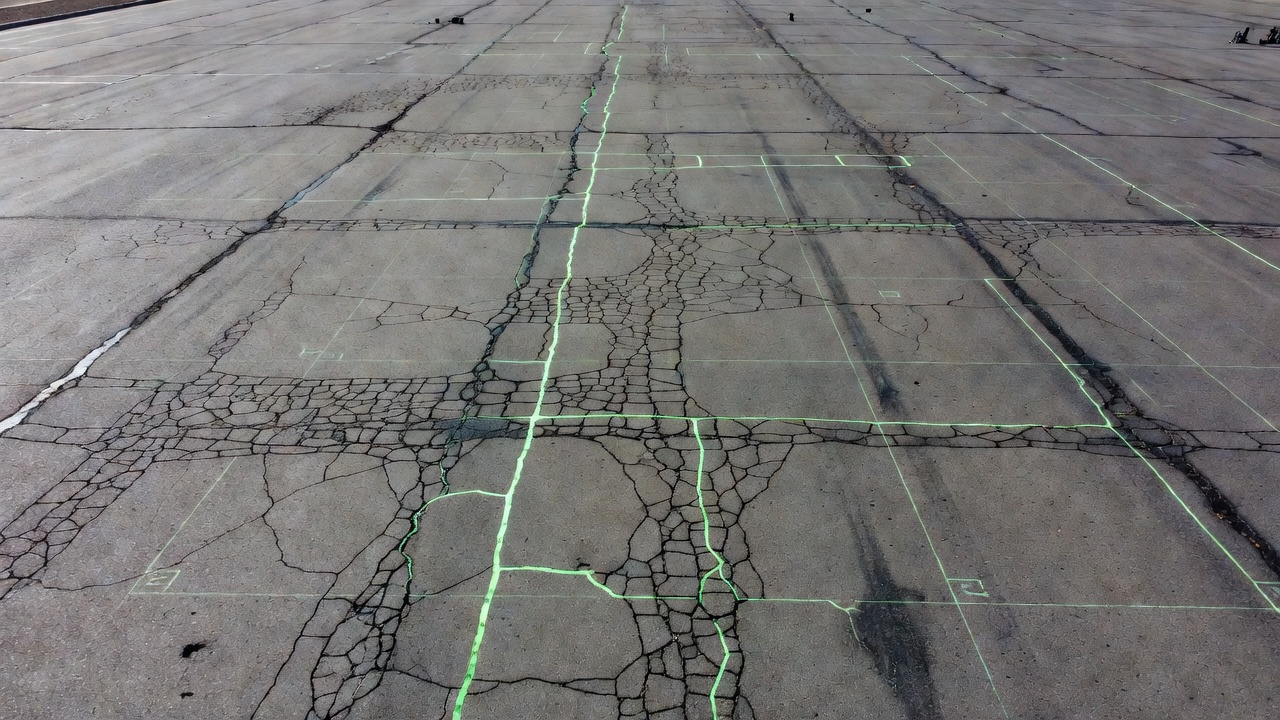

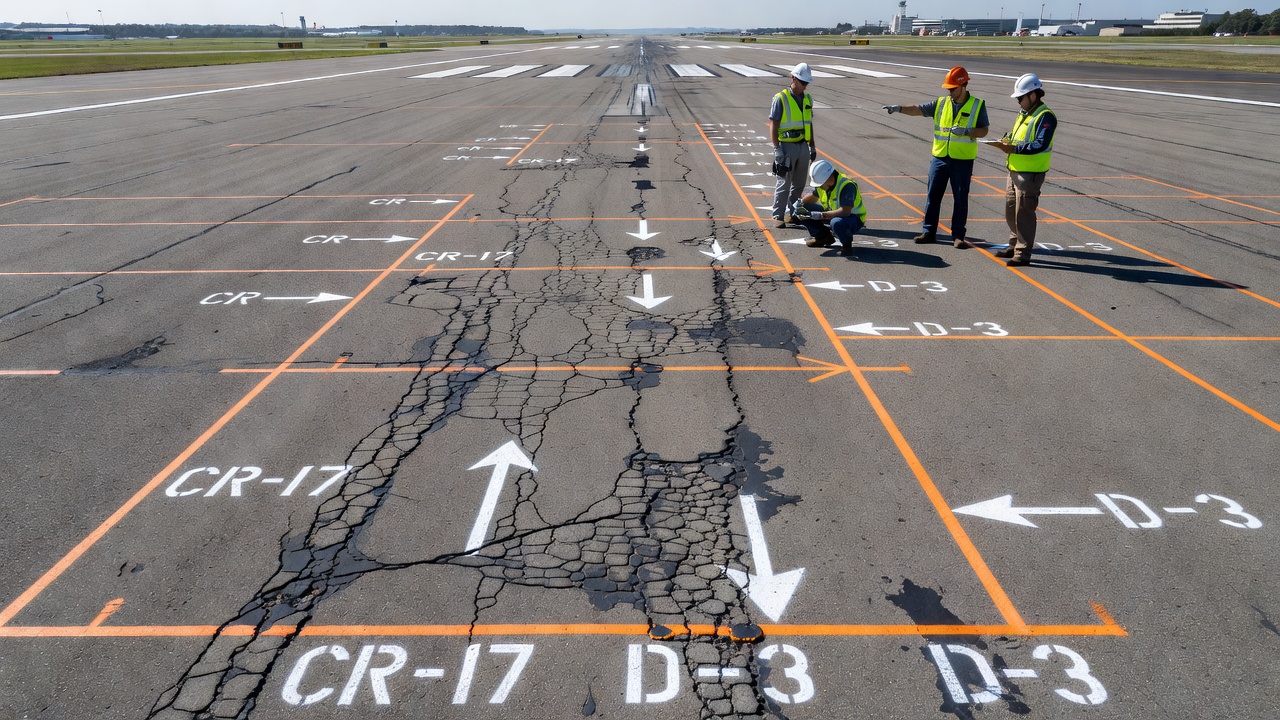

Surface fissurée dans l’évaluation des pistes

L’évaluation de l’état des chaussées de pistes impose les exigences les plus strictes en matière de quantification des fissures en raison de la nature critique pour la sécurité des opérations aériennes. L’Organisation de l’aviation civile internationale (OACI) , à travers son Annexe 14 — Aérodromes et le Manuel de conception des aérodromes (Doc 9157, Partie 3 — Chaussées) , établit des normes pour l’évaluation de l’état des surfaces de pistes qui sont directement liées à la mesure de la surface fissurée.

Méthode ACR-PCR de l’OACI — La méthode Aircraft Classification Rating — Pavement Classification Rating (ACR-PCR) pour le rapport de résistance des chaussées fait référence à l’état de fissuration comme facteur déterminant dans la classification des chaussées. Plus précisément, les directives de l’OACI stipulent que si l’élément rigide d’une chaussée composite « n’est pas gravement détérioré par une fissuration rapprochée », la chaussée peut être classée comme rigide à des fins d’évaluation de la charge. Si une fissuration sévère est présente, la chaussée doit être classée comme souple, ce qui implique des restrictions de charge différentes. Cette classification binaire dépend directement du pourcentage de surface fissurée — une fissuration rapprochée sur un pourcentage significatif de la surface de la chaussée déclenche le reclassement.

Réduction de la résistance du sol de fondation — La section 3.3.3 du Doc 9157 Partie 3 de l’OACI avertit explicitement qu’un revêtement gravement fissuré peut réduire considérablement la résistance effective du sol de fondation pendant les périodes humides. L’eau s’infiltrant à travers le réseau de fissures sature le sol de fondation, réduisant son indice portant californien (CBR) de 30 à 70 % selon le type de sol et la densité de fissuration. Cette réduction de résistance doit être prise en compte dans l’évaluation ACR-PCR. Un pourcentage de surface fissurée supérieur au seuil de 5 % de TarmacView sur les surfaces de pistes déclencherait typiquement cette prise en compte de la réduction de résistance du sol de fondation.

ASTM D5340 — Indice de condition des chaussées aéroportuaires — La norme PCI spécifique aux aéroports, ASTM D5340, régit l’évaluation de l’état des chaussées aéronautiques. Comme le PCI routier (ASTM D6433), elle utilise la densité de dégradations comme mesure fondamentale :

Densité (%) = (Quantité mesurée de dégradation) / (Surface de l'unité d'échantillonnage) × 100

Pour la fissuration linéaire sur les chaussées aéroportuaires, la quantité mesurée est en pieds linéaires. La conversion en surface équivalente utilise des multiplicateurs de largeur d’étendue dépendant de la sévérité, spécifiques aux définitions de dégradations des chaussées aéroportuaires. Les courbes de valeur de déduction dans l’ASTM D5340 sont calibrées spécifiquement pour les conditions de charge des aéronefs et diffèrent de celles utilisées dans l’ASTM D6433 pour les chaussées routières. La Valeur de déduction corrigée (CDV) est calculée via une procédure-m itérative, et PCI = 100 − max CDV.

L’échelle de notation PCI OACI/Aéroport est :

Un pourcentage de surface fissurée inférieur à 1 % correspond généralement à un PCI de 71-100 (Satisfaisant à Bon). Entre 1 % et 5 %, le PCI tombe à 41-70 (Passable à Mauvais), où des restrictions de charge peuvent commencer à s’appliquer pour les aéronefs les plus lourds. Au-dessus de 5 %, le PCI tombe en dessous de 40 (Très mauvais à Échoué), déclenchant typiquement des restrictions de poids ou des limitations opérationnelles.

Considérations sur la pression des pneus — Les chaussées aéroportuaires subissent des pressions de pneus de 100 à 250 psi (contre 80 à 120 psi pour les camions routiers). Les pressions de pneus plus élevées concentrent la charge sur des surfaces de contact plus petites, augmentant l’intensité des contraintes aux extrémités des fissures et accélérant la propagation des fissures. Les surfaces de pistes avec des pourcentages de surface fissurée élevés sont particulièrement vulnérables au pompage — l’éjection d’eau et de matériaux fins à travers les fissures sous le chargement des pneus d’aéronefs. L’extraction du matériau de fondation crée des vides sous la chaussée qui accélèrent la détérioration structurelle. Le suivi des tendances du pourcentage de surface fissurée sur les pistes est donc plus sensible au facteur temps que sur les chaussées routières, avec des fenêtres d’intervention plus courtes.

Surface fissurée pour l’estimation des quantités de travail

Le pourcentage de surface fissurée alimente directement l’estimation des quantités de travail pour les projets d’entretien et de réhabilitation. Cette mesure fournit une base basée sur les données pour le calcul des quantités de matériaux, l’estimation des coûts et la préparation des soumissions des entrepreneurs.

Opérations de scellement de fissures — Pour les projets de scellement de fissures, la quantité requise de matériau d’étanchéité est proportionnelle au pourcentage de surface fissurée. À l’aide de mesures automatisées de la surface fissurée, le volume de produit d’étanchéité requis peut être estimé comme suit :

Volume de produit d'étanchéité = Surface fissurée × Profondeur moyenne des fissures × Facteur de remplissage

Où la surface fissurée est dérivée du crack_area_pct mesuré multiplié par la surface totale de la chaussée, la profondeur moyenne des fissures est déterminée par carottage ou calibrage par radar à pénétration de sol, et le facteur de remplissage tient compte de la fraction du volume de fissure qui sera remplie par le produit d’étanchéité (généralement 0,6-0,8 pour les produits d’étanchéité caoutchoutés appliqués à chaud). Pour une section de chaussée de 10 000 m² avec un crack_area_pct de 3,2 %, la surface fissurée est de 320 m². Avec une profondeur moyenne de fissure de 15 mm et un facteur de remplissage de 0,7, le volume de produit d’étanchéité requis est d’environ 3,36 m³.

Quantités de rapiéçage de chaussée — Pour le rapiéçage en pleine profondeur des zones détériorées, le pourcentage de surface fissurée fournit une mesure de dépistage initiale. Les sections de chaussée avec un crack_area_pct supérieur aux valeurs seuils nécessitent généralement le rapiéçage des zones les plus endommagées. La relation entre la surface fissurée et la surface de rapiéçage requise est non linéaire — les surfaces de rapiéçage sont généralement plus grandes que la surface fissurée car les rapiéçages doivent s’étendre jusqu’au matériau sain et former des formes rectangulaires ou trapézoïdales. Les multiplicateurs typiques de surface de rapiéçage vont de 1,5 à 3,0 fois la surface fissurée, selon la distribution des fissures et les normes de rapiéçage de l’agence.

Conception de l’épaisseur de la couche de revêtement — Le pourcentage de surface fissurée sur la surface de chaussée existante influence la conception de l’épaisseur de la couche de revêtement. Les chaussées avec de faibles pourcentages de surface fissurée (inférieurs à 1 %) peuvent généralement accepter une fine couche de revêtement (25-50 mm) pour la restauration de surface. Les chaussées avec une surface fissurée modérée (1-5 %) nécessitent une épaisseur de couche de revêtement intermédiaire (50-100 mm) avec une éventuelle couche intermédiaire anti-fissures (CRI) ou membrane intercalaire absorbant les contraintes (SAMI). Les chaussées avec une surface fissurée élevée (au-dessus de 5 %) nécessitent généralement des couches de revêtement structurelles (100 mm ou plus) ou des opérations de fraisage et de remblayage où la couche de surface fissurée est enlevée avant la mise en place du revêtement.

Allocation budgétaire et priorisation — Au niveau du réseau, le pourcentage de surface fissurée fournit une base défendable pour l’allocation budgétaire. Les sections de chaussée triées par crack_area_pct produisent un classement prioritaire qui peut être comparé au budget disponible pour déterminer l’année d’intervention optimale pour chaque section. Le pourcentage de fissuration moyen pondéré par la surface pour un réseau fournit un indicateur de performance au niveau du réseau qui peut être suivi dans le temps et utilisé pour la défense budgétaire de haut niveau :

% de fissuration du réseau = Σ(Surface de la section × % de surface fissurée de la section) / Σ(Surface de la section)

Un pourcentage de surface fissurée au niveau du réseau qui tend à la hausse sur des relevés successifs indique une base d’actifs en détérioration nécessitant un investissement d’entretien accru. Le taux de changement fournit un taux de détérioration qui peut être utilisé pour la planification financière à long terme.

Suivi des tendances de la surface fissurée

Le suivi longitudinal des tendances du pourcentage de surface fissurée est l’une des applications les plus puissantes de la mesure automatisée des fissures. En comparant les valeurs de crack_area_pct de campagnes de relevés successives, les agences peuvent quantifier les taux de détérioration, évaluer l’efficacité des interventions d’entretien et prédire l’état futur avec une confiance statistique.

Modélisation de la courbe de détérioration — Le pourcentage de surface fissurée au cours du cycle de vie de la chaussée suit généralement une courbe sigmoïde (en forme de S) caractéristique avec trois phases :

• Phase 1 — Initiation (premiers 20 à 40 % de la durée de vie) : Le pourcentage de surface fissurée reste proche de zéro. La structure de la chaussée est intacte et le trafic n’a pas encore généré de fissuration visible en surface. La durée de cette phase dépend de la résistance structurelle de conception, du trafic et des conditions environnementales.

• Phase 2 — Propagation (40 à 80 % de la durée de vie) : Le pourcentage de surface fissurée commence à augmenter, d’abord lentement puis en s’accélérant. Des fissures individuelles apparaissent en surface (fissuration descendante due aux effets thermiques et à l’oxydation) ou se propagent depuis la base de la couche d’asphalte (fissuration de fatigue ascendante). Le taux d’augmentation de crack_area_pct pendant cette phase est le taux de détérioration, exprimé en points de pourcentage par an.

• Phase 3 — Détérioration (80 à 100 % de la durée de vie) : Le pourcentage de surface fissurée augmente rapidement à mesure que les fissures s’interconnectent en motifs de peau de crocodile. La structure de la chaussée perd sa capacité de distribution des charges, et les interventions d’entretien deviennent de moins en moins efficaces. Le taux de détérioration dans cette phase est typiquement 2 à 5 fois le taux de la Phase 2.

Le taux de détérioration est influencé par plusieurs facteurs :

Évaluation de l’efficacité des interventions — Le suivi des tendances du pourcentage de surface fissurée avant et après les interventions d’entretien fournit une mesure objective de l’efficacité du traitement. Un programme de scellement de fissures réussi devrait montrer :

• Un plateau ou une réduction de crack_area_pct dans l’année suivant le traitement
• Un taux de détérioration réduit (pente de crack_area_pct en fonction du temps) par rapport à la tendance avant traitement
• Une durée de vie prolongée — le temps pour atteindre le seuil de 5 % devrait être retardé de 3 à 7 ans selon le type de traitement

L’analyse comparative de sections traitées et de sections de contrôle non traitées fournit l’évaluation la plus rigoureuse. Les agences mettant en œuvre des programmes de gestion des fissures désignent généralement 5 à 10 % des sections traitées comme témoins non traités pour la comparaison des performances.

Modélisation prédictive — Les données de séries temporelles historiques de crack_area_pct permettent une modélisation prédictive de l’état futur. L’approche la plus simple est l’extrapolation linéaire du taux de détérioration, bien que cela sous-estime l’accélération dans la Phase 3. Des approches plus sophistiquées utilisent :

• Des modèles de régression logistique qui ajustent la courbe de détérioration sigmoïde aux données historiques
• Des modèles de chaîne de Markov qui prédisent la probabilité de transition entre les états de condition (définis par les seuils de crack_area_pct) d’un relevé au suivant
• Des modèles d’apprentissage automatique qui intègrent des variables de trafic, climatiques, structurelles et d’entretien pour prédire le futur crack_area_pct

Le résultat de la modélisation prédictive est une durée de vie résiduelle estimée (RSL) pour chaque section de chaussée — le temps projeté pour atteindre le seuil critique de 5 % de crack_area_pct. Les estimations de RSL constituent la base de la planification du programme d’entretien pluriannuel, de l’optimisation budgétaire et de l’analyse des coûts du cycle de vie.

Recommandations sur la fréquence des relevés — La fréquence optimale des relevés pour le suivi des tendances de la surface fissurée dépend du taux de détérioration :

L’intervalle recommandé maintient au moins trois points de données dans la période de propagation de la Phase 2 pour établir un taux de détérioration fiable avant que la chaussée n’atteigne le seuil critique de 5 %. Les agences disposant de grands réseaux peuvent utiliser une approche d’échantillonnage stratifié — relever les sections critiques et à détérioration rapide plus fréquemment tout en relevant les sections stables moins souvent — pour optimiser l’allocation du budget d’inspection tout en maintenant la couverture du suivi des tendances sur l’ensemble du réseau.
