La mesure automatisée de la largeur des fissures calcule l’ouverture des fissures détectées à partir de masques de pixels segmentés en utilisant la transformée de distance euclidienne des bords de la fissure vers le squelette, ou l’extraction de profil orthogonal. La largeur de fissure est le principal indicateur de sévérité selon l’inspection des éléments AASHTO avec les seuils suivants : étroite <1,6 mm, modérée 1,6–3,2 mm, large >3,2 mm.
La mesure automatisée de la largeur des fissures est le processus computationnel de calcul de l’ouverture des fissures détectées à partir d’images numériques en convertissant des masques de pixels segmentés en valeurs métriques calibrées. Le pipeline de mesure transforme les données brutes des pixels à travers une série d’étapes algorithmiques — segmentation binaire pour isoler les pixels de fissure de l’arrière-plan, calcul du champ de distance ou extraction de profil pour déterminer la séparation entre les bords de la fissure, et calibrage métrique pour exprimer le résultat en millimètres.
La largeur de fissure est l’indicateur quantitatif le plus important de la sévérité des fissures dans pratiquement toutes les grandes normes d’inspection des chaussées et du béton. La dimension de largeur est directement corrélée aux mécanismes de dégradation structurale — perte de transfert de charge entre les lèvres de la fissure, pénétration d’eau et de chlorures, potentiel de dommages par gel-dégel, et progression vers l’écaillage ou l’érosion. Alors que la longueur de la fissure indique l’étendue d’un défaut, sa largeur détermine son intensité et donc son impact sur la performance structurale et la durée de vie résiduelle.
L’approche automatisée élimine la subjectivité inhérente à la mesure manuelle de la largeur des fissures, où différents inspecteurs peuvent enregistrer différentes valeurs de largeur pour la même fissure en fonction des conditions d’éclairage, du placement du comparateur et de l’acuité visuelle. Les algorithmes produisent des résultats déterministes et reproductibles — la même image de fissure traitée par le même algorithme donne des mesures de largeur identiques à chaque fois. Cette cohérence est essentielle pour le suivi longitudinal, où les changements de largeur au fil du temps indiquent l’activité de la fissure et la nécessité d’une intervention.
Deux approches algorithmiques principales dominent le domaine : la méthode de la Transformée de Distance Euclidienne (TDE), qui calcule la largeur à partir de la carte de distance du masque de fissure segmenté, et la méthode d’Extraction de Profil Orthogonal, qui échantillonne les valeurs d’intensité le long de lignes perpendiculaires à la ligne centrale de la fissure. Les deux approches nécessitent un calibrage métrique pour convertir les distances en pixels en millimètres et doivent tenir compte des irrégularités de bord, des branches de fissure et de la texture de surface.
La classification de la largeur des fissures influence directement les décisions d’entretien, la priorisation des réparations et l’allocation budgétaire dans la gestion des infrastructures. La sévérité d’une fissure détermine non seulement si une réparation est nécessaire, mais aussi quel type de réparation est approprié — les fissures étroites peuvent être scellées pour empêcher la pénétration d’eau, tandis que les fissures larges peuvent nécessiter un remplissage structural ou le remplacement de la chaussée.
Les implications structurales de la largeur des fissures sont bien documentées dans la littérature. Les fissures plus larges que 0,3 mm (0,012 po) dans le béton armé permettent aux ions chlorure d’atteindre les armatures et d’initier la corrosion, selon l’ACI 224R-01. Les fissures dépassant 6 mm dans les chaussées bitumineuses permettent une infiltration rapide d’eau dans les couches de base et de fondation, accélérant la détérioration structurale par réduction du support. Les fissures plus larges que 19 mm créent des risques de corps étrangers (FOD) sur les pistes aéroportuaires et posent des risques de trébuchement pour les piétons, comme le notent les normes d’évaluation des chaussées aéroportuaires de l’ICAO.
| Norme | Application | Sévérité Basée sur la Largeur |
|---|---|---|
| AASHTO PP67-10 | Fissuration des chaussées bitumineuses | 3 niveaux de sévérité (seuils de largeur moyenne) |
| ASTM D6433-16 | Relevés PCI — routes et parkings | 3 niveaux de sévérité |
| ASTM D5340 | Relevés PCI aéroportuaires | 3 niveaux de sévérité |
| ASTM E3303-21 | Relevés 3D automatisés de chaussées | 3 rangs de sévérité proposés |
| ACI 224R-01 | Structures en béton — conception | Largeurs de fissure admissibles par exposition |
| FHWA LTPP | Performance à long terme des chaussées | Faible ≤6mm, Modérée 6–19mm, Élevée >19mm |
| ICAO GRF | Évaluation des pistes aéroportuaires | Faible ≤1mm de fissures |
Le paradigme de classification de la sévérité est hiérarchique : la largeur de fissure définit la bande de sévérité, tandis que la longueur ou la densité de fissure à chaque niveau de sévérité détermine l’étendue du défaut. Dans la méthodologie de l’Indice de Condition de Chaussée (PCI) selon l’ASTM D6433-16, chaque type de dégradation à chaque niveau de sévérité a une valeur de déduction correspondante qui est soustraite d’un score parfait de 100. Une seule fissure large peut réduire le PCI de 5 à 15 points selon la densité, tandis que la même fissure à faible sévérité peut le réduire de seulement 2 à 5 points.
Le Manuel d’identification des dégradations LTPP de la FHWA (FHWA-HRT-13-092) est la référence faisant autorité pour la classification de la sévérité des fissures de chaussée aux États-Unis. Le manuel définit trois niveaux de sévérité pour les fissures des chaussées en béton bitumineux basés sur la largeur moyenne des fissures, mesurée sur toute la longueur de la fissure.
| Niveau de Sévérité | Seuil de Largeur Moyenne | Critères Supplémentaires |
|---|---|---|
| FAIBLE | ≤ 6 mm (0,24 po) | Ou fissure scellée avec mastic en bon état |
| MODÉRÉE | > 6 mm et ≤ 19 mm (0,75 po) | Ou ≤19 mm avec fissuration aléatoire adjacente de faible sévérité dans un rayon de 0,3 m |
| ÉLEVÉE | > 19 mm (0,75 po) | Ou ≤19 mm avec fissuration aléatoire adjacente de sévérité modérée à élevée dans un rayon de 0,3 m |
Ces seuils s’appliquent à la fissuration en blocs, à la fissuration longitudinale (dans et hors des voies de roulement), à la fissuration de réflexion aux joints et à la fissuration transversale dans les chaussées souples. Le manuel LTPP précise explicitement que la sévérité est basée sur la largeur moyenne — une fissure avec des sections larges intermittentes mais une largeur moyenne faible serait classée à une sévérité inférieure à ce que suggérerait son point le plus large. Cela diffère de l’inspection des éléments de pont où la largeur maximale prévaut.
Pour les inspections de tabliers de ponts réalisées selon les protocoles d’inspection des éléments AASHTO, les bandes de largeur de fissure sont considérablement plus étroites, reflétant le rôle structural plus critique des tabliers de ponts en béton :
| Bande de Largeur de Fissure | Seuil Métrique | Équivalent Impérial |
|---|---|---|
| Étroite | < 1,6 mm | < 1/16 po |
| Modérée | 1,6 – 3,2 mm | 1/16 – 1/8 po |
| Large | > 3,2 mm | > 1/8 po |
Les seuils pour les tabliers de ponts sont 4 à 6 fois plus stricts que ceux des chaussées, car les tabliers de ponts sont des éléments structuraux directement soumis aux charges vives et à l’exposition environnementale. Une fissure de 6 mm dans un tablier de pont serait classée comme une détresse structurale sévère nécessitant une réparation immédiate, alors que la même largeur dans une chaussée bitumineuse serait de sévérité faible à modérée.
Pour les structures en béton sous charges de service, le Comité 224 de l’ACI a établi des largeurs de fissure admissibles basées sur les conditions d’exposition dans l’ACI 224R-01. Ce sont des limites de conception plutôt que des classifications de sévérité, mais elles établissent les seuils au-delà desquels une préoccupation structurale est justifiée :
| Condition d’Exposition | Largeur de Fissure Admissible (mm) |
|---|---|
| Air sec ou membrane protectrice | 0,41 |
| Humidité, air humide, sol | 0,30 |
| Produits chimiques de déverglaçage | 0,18 |
| Eau de mer et embruns marins, mouillage/séchage | 0,15 |
| Structures de retenue d’eau | 0,10 |

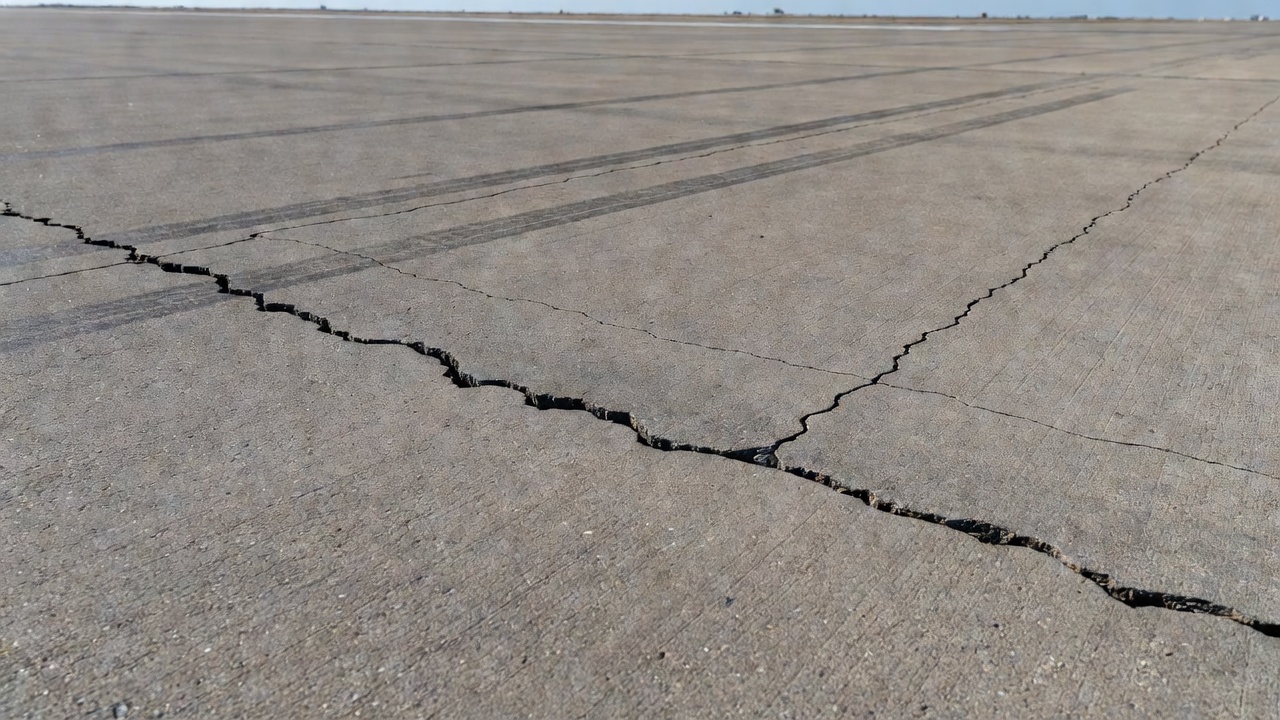

La classification des chaussées aéroportuaires de l’ICAO définit les fissures de faible sévérité comme étant principalement de 1 mm ou moins — fissures capillaires et fissures de retrait légères. Les pistes aéroportuaires sont classées plus strictement en raison des préoccupations liées aux corps étrangers (FOD) et du coût élevé des fermetures de piste pour réparation.
La Transformée de Distance Euclidienne (TDE) est l’approche algorithmique la plus largement utilisée pour la mesure automatisée de la largeur des fissures à partir d’images binaires segmentées. La transformée convertit une image binaire — où les pixels de premier plan représentent la fissure et les pixels d’arrière-plan représentent la surface intacte — en une carte de distance en niveaux de gris où la valeur d’intensité de chaque pixel est égale à la distance euclidienne la plus courte de ce pixel au pixel d’arrière-plan le plus proche.
Pour une image binaire I où I(p) = 0 pour l’arrière-plan et I(p) = 1 pour le premier plan (pixels de fissure), la transformée de distance au pixel p est :
DT(p) = min{ d(p, q) | I(q) = 0 }
La distance euclidienne entre les pixels p avec les coordonnées (x₁, y₁) et q avec les coordonnées (x₂, y₂) est :
d(p, q) = √[(x₁ − x₂)² + (y₁ − y₂)²]
Cela produit une carte de distance où les pixels d’arrière-plan ont une valeur DT de 0 et les pixels intérieurs de la fissure ont des valeurs DT proportionnelles à leur distance du bord le plus proche. Les valeurs maximales dans la région de la fissure se produisent le long de la ligne centrale, aux points les plus éloignés des deux bords.
La mesure de largeur de fissure basée sur la TDE suit un pipeline en cinq étapes :
Étape 1 — Segmentation Binaire : La fissure est isolée de l’arrière-plan par seuillage, segmentation sémantique par apprentissage profond (U-Net, DeepLab ou architectures similaires), ou annotation manuelle. La qualité de cette segmentation régit directement la précision des mesures de largeur subséquentes — les erreurs de détection de bord se propagent linéairement dans les erreurs de largeur.
Étape 2 — Calcul de la TDE : Pour chaque pixel à l’intérieur de la zone de fissure, la distance euclidienne la plus courte au pixel non-fissure le plus proche est calculée. Cela peut être effectué en temps linéaire O(N) en utilisant l’algorithme de Meijster/O’Rourke, un balayage raster séquentiel à deux passages qui propage les valeurs de distance. L’algorithme de Felzenszwalb & Huttenlocher utilise l’intersection de paraboloïdes pour des distances euclidiennes exactes avec la même complexité linéaire.
Étape 3 — Extraction du Squelette : La ligne centrale de la fissure (axe médian ou squelette) est extraite, généralement par amincissement morphologique (algorithme de Zhang-Suen) ou en identifiant les maxima locaux dans la carte de distance. Le squelette représente l’ensemble des points équidistants (ou maximalement distants) des deux bords de la fissure. Chaque pixel du squelette est le point le long de la section transversale où la distance aux deux bords est égale.
Étape 4 — Calcul de la Largeur : Pour chaque pixel du squelette, la largeur de la fissure est calculée comme suit :
Largeur(p_squelette) = 2 × DT(p_squelette)
La valeur de la transformée de distance au squelette donne la demi-largeur — la distance la plus courte de la ligne centrale au bord de fissure le plus proche. La multiplication par 2 donne la largeur totale de la fissure à cette section transversale.
Étape 5 — Agrégation Statistique : Les largeurs par pixel le long du squelette sont agrégées en statistiques récapitulatives — moyenne, maximum, minimum, écart type et coefficient de variation.
La TDE à deux passages pour l’approximation de la distance de Manhattan (pâté de maisons) :
Passage 1 — Balayage du haut-gauche vers le bas-droite :
Pour chaque pixel (i, j) :
Si I(i,j) == arrière-plan : f[i][j] = 0
Sinon : f[i][j] = INF
Si premier plan : f[i][j] = 1 + min(f[i-1][j], f[i][j-1], f[i-1][j-1], f[i-1][j+1])
Passage 2 — Balayage du bas-droite vers le haut-gauche :
Pour chaque pixel (i,j) dans l'ordre inverse :
f[i][j] = min(f[i][j], 1 + f[i+1][j], 1 + f[i][j+1],
1 + f[i+1][j-1], 1 + f[i+1][j+1])
L’implémentation ImageJ de cette approche documente clairement la relation : « La carte de distance montre pour chaque pixel à l’intérieur de la fissure la distance jusqu’à son contour extérieur. Le squelette montre la ligne maximale. Le produit de la carte de distance et du squelette donne la demi-largeur le long de la ligne centrale. »
La méthode d’Extraction de Profil Orthogonal aborde la mesure de la largeur des fissures sous un angle fondamentalement différent — plutôt que de calculer un champ de distance sur l’ensemble du masque de fissure, elle extrait des profils d’intensité unidimensionnels le long de lignes perpendiculaires à la ligne centrale de la fissure et détermine les positions des bords dans chaque profil.
La largeur de la fissure doit être mesurée perpendiculairement à la ligne centrale de la fissure à chaque point de mesure. Toute mesure prise selon un angle non orthogonal surestime la largeur réelle d’un facteur 1/cos(θ), où θ est l’angle de déviation par rapport à la perpendiculaire. Une déviation de 30 degrés produit une surestimation de la largeur de 15 % ; une déviation de 45 degrés produit une surestimation de 41 %. Cette erreur géométrique se cumule le long des trajets de fissure courbes où la direction de la fissure change continuellement.
Étape 1 — Extraction du Squelette : La ligne centrale de la fissure est obtenue par transformée de l’axe médian ou squelettisation morphologique. Pour les réseaux de fissures complexes avec des branches et des jonctions, une analyse en composantes connexes peut séparer les segments de fissure individuels avant l’extraction du squelette.
Étape 2 — Calcul de la Direction Tangente : À chaque point du squelette, la tangente locale (direction de propagation de la fissure) est calculée. Les méthodes courantes incluent la dérivée d’une spline ajustée aux points du squelette, la direction du vecteur propre de la matrice hessienne de la carte de distance, ou la différence finie utilisant les points voisins du squelette :
θ(s) = atan2(dy/ds, dx/ds)
Étape 3 — Calcul de la Direction Normale : La direction du profil orthogonal est perpendiculaire à la tangente :
n_x = -sin(θ) n_y = cos(θ)
Étape 4 — Échantillonnage du Profil : Les valeurs d’intensité des pixels sont échantillonnées le long de la direction normale des deux côtés du point du squelette. Pour une précision sub-pixel, une interpolation bilinéaire ou bicubique est utilisée pour estimer les valeurs d’intensité aux positions non entières le long du profil.
Étape 5 — Détection des Bords : Les bords de la fissure sont localisés dans chaque profil en utilisant le franchissement de seuil, la détection de pic de gradient ou des techniques d’interpolation sub-pixel. La distance entre les deux bords détectés est la largeur de la fissure à cet emplacement.
L’algorithme Edge-OrthoBoundary (EOB), décrit dans la littérature récente (Li et al., 2025), exploite à la fois la direction du bord de la fissure et la direction du squelette pour éliminer les erreurs systématiques qui se produisent aux intersections et jonctions de fissures. Les méthodes de profil orthogonal traditionnelles produisent des valeurs de largeur erronées aux jonctions en Y et en X où un seul point du squelette correspond à plusieurs bords de fissure. La méthode EOB résout ces ambiguïtés en considérant la direction du contour du bord en plus de la direction du squelette.
La méthode Neighborhood Shortest Distance (NSD) (Liu et al., 2025) aborde le problème de projection orthogonale incorrecte aux intersections de bords de fissure en considérant le voisinage local autour de chaque point de mesure. Plutôt que de traiter chaque profil indépendamment, la méthode NSD tient compte de la variation de la direction du bord de la fissure dans le voisinage local, produisant des mesures de largeur robustes même là où les bords sont irréguliers ou où les fissures bifurquent.
La conversion des mesures en pixels en millimètres physiques est l’étape critique qui transforme l’analyse basée sur l’image en données d’ingénierie exploitables. Sans un calibrage précis, une fissure de 20 pixels de large sur une image en gros plan peut représenter une fissure capillaire de 0,5 mm ou une fissure structurale large de 10 mm, selon la géométrie de prise de vue.

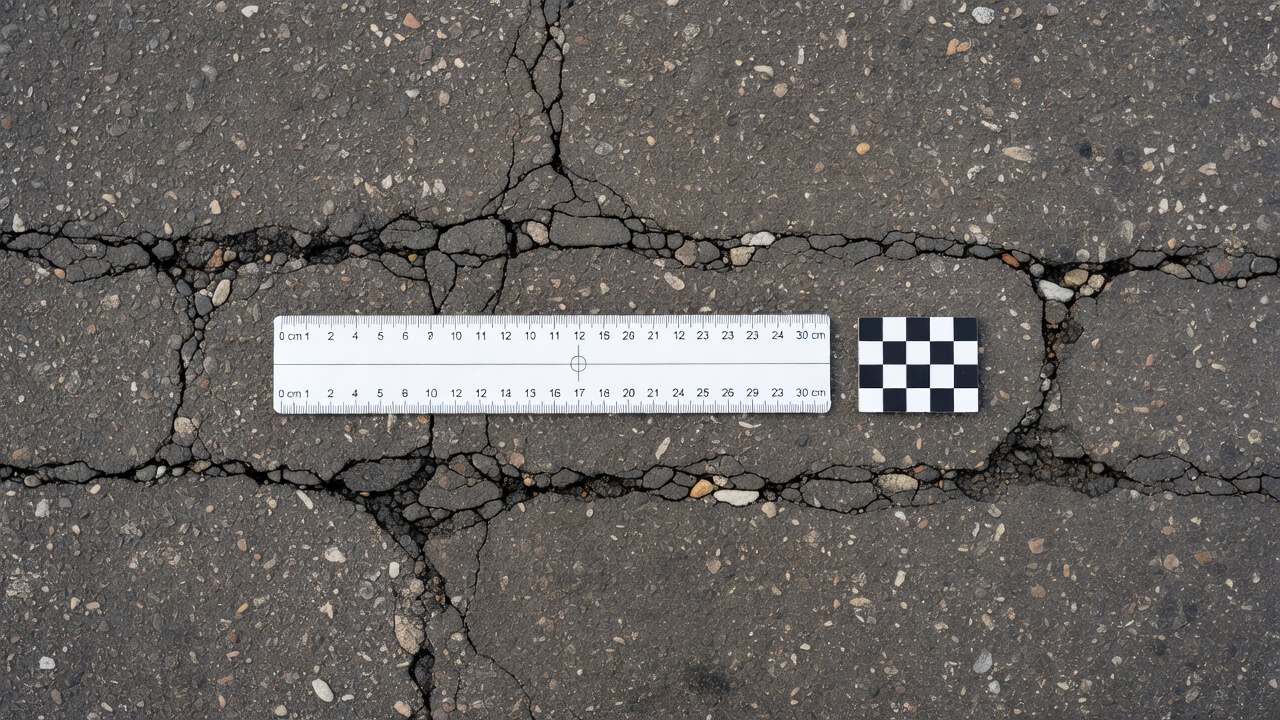

Méthode A — Objet de Référence / Cible d’Échelle : Un objet de calibrage de dimensions physiques connues est placé sur la surface à la même distance de la caméra que la fissure. L’objet est détecté dans l’image, et sa dimension en pixels est mesurée. Le facteur de calibrage est :
Facteur de Calibrage (mm/pixel) = Dimension Physique Connue (mm) / Dimension en Pixels Mesurée (pixels)
Les objets de référence courants comprennent les pièces de monnaie (diamètres standardisés), les cibles de relevé codées, les motifs en damier et les barres d’échelle avec repères gradués. Pour la mesure des fissures dans le béton, des études (Guo et al., 2023) rapportent des erreurs moyennes de 0,26–0,71 mm pour les fissures de moins de 5 mm en utilisant cette méthode avec un éclairage et un placement de cible appropriés.
Méthode B — Géométrie de Caméra (Modèle Sténopé) : Lorsque les paramètres de la caméra sont connus et que la distance à la surface peut être mesurée, le facteur de calibrage est dérivé de :
mm/pixel = (Largeur du Capteur en mm × Distance de Travail en mm) / (Longueur Focale en mm × Largeur de l’Image en pixels)
Cette méthode nécessite la longueur focale (issue des spécifications de l’objectif ou du calibrage de la caméra), les dimensions du capteur (issues des spécifications du fabricant) et la distance de la caméra à la surface (mesurée ou estimée). Elle fonctionne bien pour les configurations contrôlées comme les caméras montées sur portique ou les drones à des altitudes connues.
Méthode C — Photogrammétrie 3D : Pour les structures complexes où la distance de la caméra à la surface varie sur l’image (ponts, chaussées courbes, murs de soutènement), la reconstruction de nuages de points 3D à partir d’images stéréo ou de la structure par le mouvement (SfM) fournit des échelles de pixels variant spatialement. L’image est divisée en sections, et chaque section reçoit son propre facteur de calibrage basé sur la géométrie 3D locale.
Méthode D — Dimension Connue dans la Scène : Si l’image de fissure contient un objet de taille physique connue (ex. : regard d’égout, largeur de marquage de chaussée, espacement de joint, couvercle d’utilité), cet objet peut servir de référence. Cette méthode est moins précise que la Méthode A mais permet un calibrage rétroactif lorsqu’aucune cible de référence n’a été placée lors de la capture d’image.
Exigences de résolution : Pour mesurer des fissures en dessous de 0,3 mm (le seuil de durabilité de l’ACI), la résolution en pixels doit être meilleure que 0,1 mm/pixel. À 0,1 mm/pixel, une fissure de 0,3 mm ne couvre que 3 pixels, limitant la précision de la mesure. Les techniques sub-pixel peuvent partiellement surmonter cette limitation mais ne peuvent pas compenser une résolution fondamentalement insuffisante.
Orthogonalité : L’axe optique de la caméra doit être perpendiculaire à la surface à ±5 degrés près pour éviter la distorsion de perspective. Les angles plus grands nécessitent une correction de perspective par transformation homographique, ajoutant de la complexité et des sources potentielles d’erreur.
Variation de profondeur : Sur les surfaces courbes (couronnements de chaussée, poutres de pont, revêtements de tunnel), l’échelle des pixels varie sur l’image. Un seul facteur de calibrage appliqué à l’ensemble de l’image introduit des erreurs systématiques proportionnelles à la variation de profondeur. Les systèmes de profilage laser (ex. : LCMS-2, Pavemetrics) résolvent ce problème en utilisant un éclairage laser linéaire avec une géométrie connue, atteignant une résolution spatiale de 1 mm à des vitesses autoroutières (jusqu’à 100 km/h).
Le choix entre rapporter la largeur moyenne des fissures et la largeur maximale des fissures a des implications significatives pour la classification de la sévérité et la prise de décision en matière de réparation. Différentes normes imposent différentes mesures statistiques, et les deux métriques peuvent produire des évaluations de sévérité divergentes pour la même fissure.
Largeur par point du squelette W(p) — La largeur de fissure calculée à chaque pixel individuel le long de la ligne centrale du squelette, que ce soit par la méthode TDE (W(p) = 2 × DT(p)) ou par extraction de profil orthogonal.
Largeur maximale de la fissure W_max — La valeur de largeur unique la plus grande sur toute la fissure :
W_max = max{ W(p) | p ∈ squelette }
Largeur moyenne de la fissure W_moy — La moyenne arithmétique de toutes les mesures de largeur le long du squelette :
W_moy = (1/N) × Σ W(p_i) pour tous les pixels du squelette i = 1…N
Le Manuel d’identification des dégradations LTPP de la FHWA définit explicitement les seuils de sévérité basés sur la largeur moyenne des fissures. Une fissure avec une largeur maximale locale de 24 mm mais une largeur moyenne de 5,5 mm serait classée comme de sévérité FAIBLE selon les règles LTPP car la moyenne se situe sous le seuil de 6 mm. La raison est que l’état structural global est plus étroitement lié à la dégradation moyenne qu’à des points isolés larges.
Les protocoles d’inspection des éléments de pont selon l’AASHTO et le système Pavemetrics Simplified AASHTO utilisent la largeur maximale des fissures pour la classification de la sévérité. Cette approche est plus conservatrice — une seule section large détermine la sévérité de l’ensemble de la fissure. La raison de cette approche est que le point le plus large représente la condition la plus défavorable pour l’évaluation structurale, la dégradation du transfert de charge et l’infiltration d’eau.
| Norme | Métrique Principale | Justification Technique |
|---|---|---|
| FHWA LTPP / AASHTO PP67 | Largeur moyenne | Condition générale de la section |
| AASHTO Element Bridge Inspection | Largeur maximale | Impact structural du pire cas |
| ASTM D6433 (PCI) | Pratique : Maximale | Protocole de comparaison visuelle |
| ACI 224R-01 (Conception) | Largeur maximale | Seuil d’initiation de corrosion |
| Pavemetrics Simplified AASHTO | Largeur maximale | Évaluation de sévérité conservatrice |
| Littérature de recherche | Les deux rapportées | Maximale pour la sévérité, moyenne pour la caractérisation |
La relation entre la largeur moyenne et maximale dépend de l’uniformité de largeur de la fissure :
La précision de la mesure automatisée de la largeur des fissures est régie par une hiérarchie de facteurs couvrant l’acquisition d’image, la qualité de la segmentation et la précision algorithmique. Comprendre ces sources d’erreur est essentiel pour interpréter les données de largeur et prendre des décisions éclairées.
| Méthode | Précision Typique | Source |
|---|---|---|
| Comparateur de fissures manuel (carte plastique) | ±0,5 mm | Gilson HM-639 |
| Microscope de poche avec réticule | ±0,025 mm (0,001 po) | ACI 224.1R-07 |
| Sub-pixel — Effet de Surface Partielle | 0,01 pixel | MDPI Buildings 2024, 14(1), 151 |
| Edge-OrthoBoundary (EOB) | Précision sub-pixel | Li et al., 2025 |
| Méthode Equal Area (EA) | Sub-pixel pour les microfissures | 2026 Computers & Electrical Engineering |
| Photogrammétrie + CNN | ±0,26–0,71 mm (fissures <5 mm) | Guo et al., 2023 |
| Méthode par faisceau laser | À moins de 0,15 mm | Applied Sciences 13(5), 4981 |
Effet de Surface Partielle (PAE) : La méthode PAE modélise la fraction de surface du premier plan dans chaque pixel de bord pour localiser les bords de fissure à une résolution sub-pixel. Un pixel de bord qui est composé à 60 % de fissure et à 40 % d’arrière-plan voit sa position de bord estimée à 0,6 pixel de la limite. Cette technique atteint une précision mesurée de 0,01 pixel pour la longueur de fissure et des erreurs absolues inférieures à 0,30 mm pour la largeur de fissure. La méthode fonctionne efficacement pour les orientations de fissure verticales, horizontales et obliques.
Appariement par Moindres Carrés (LSM) : Le LSM applique une transformation affine à 8 paramètres pour l’estimation de déplacement sub-pixel dans les séquences d’images, permettant la mesure de la propagation des fissures dans le temps. Il atteint une précision de déplacement de 0,1–0,2 pixel, avec des erreurs médianes de 0,021 pixel lorsque des extensions de modèle sont appliquées (contre 0,088 pixel sans).
Méthode des Moments de Zernike : Cette approche utilise les moments orthogonaux de Zernike pour la détection de bord sub-pixel, particulièrement efficace pour les fissures fines dans des images avec des arrière-plans complexes ou un éclairage variable.
| Facteur | Amplitude de l’Impact | Atténuation |
|---|---|---|
| Résolution de l’image | Limite fondamentale — 1 pixel = incertitude de base | Capteurs à plus haute résolution ; imagerie rapprochée |
| Conditions d’éclairage | Mauvais éclairage augmente l’ambiguïté des bords de 2 à 5× | Éclairage LED diffus ; angles d’éclairage multiples |
| Texture de surface | Les textures rugueuses brouillent les limites de 1 à 3 pixels | Filtrage de texture ; lumière structurée |
| Écaillage des bords de fissure | Bords irréguliers ± incertitude de 1 à 3 pixels | Filtrage médian ; statistiques robustes |
| Angle de la caméra | Erreur de perspective proportionnelle à tan(θ) | Imagerie perpendiculaire ; correction par homographie |
| Distorsion de l’objectif | Distorsion radiale jusqu’à 5 % aux bords de l’image | Calibrage de la caméra ; correction de distorsion |
| Qualité de mise au point | Le flou de défocalisation augmente la largeur de 1 à 3 pixels | Autofocus ; profondeur par défocalisation |
| Sélection du seuil | Variation de seuil de ±10 % = variation de largeur de ±10 % | Méthode d’Otsu ; seuillage adaptatif |
Les directives de sélection des fournisseurs de la FHWA (FHWA-RC-20-0005) établissent un cadre statistique pour valider les systèmes de mesure des fissures. Le protocole utilise :
Pour les inspections de ponts, le Comité 224 de l’ACI recommande de rapporter les mesures de largeur avec des intervalles de confiance, en particulier pour les fissures proches des seuils de sévérité où les décisions de classification dépendent de la précision de la mesure.
La largeur de fissure n’est pas simplement une métrique de classification — c’est un indicateur direct des mécanismes de dégradation structurale et des modes de défaillance potentiels. La relation entre la largeur et la performance structurale est régie par des mécanismes physiques qui varient selon les types de matériaux et les configurations structurelles.
| Largeur de Fissure | Mécanisme de Dégradation | Impact Structural |
|---|---|---|
| < 0,1 mm | Cosmétique uniquement | Aucune préoccupation structurale (ACI 224.1R-07) |
| 0,1 – 0,3 mm | Début de pénétration des chlorures ; infiltration d’humidité | Surveiller ; risque de durabilité dans les environnements agressifs |
| 0,3 – 0,5 mm | Initiation de corrosion ; dommages par gel-dégel | Nécessite une évaluation ; réparation probablement nécessaire |
| 0,5 – 1,0 mm | Emboîtement des granulats réduit ; transfert de cisaillement dégradé | Évaluation structurale requise |
| 1,0 – 3,0 mm | Transfert de charge gravement compromis ; infiltration d’eau | Réparation active nécessaire |
| 3,0 – 6,0 mm | Réduction du module de section ; risque d’écaillage | Évaluation structurale immédiate |
| > 6,0 mm | Détérioration rapide ; risque FOD (aéroports) | Réparation ou remplacement prioritaire |
| > 19 mm | Intégrité structurale compromise ; érosion/débris | Réhabilitation majeure requise |
Des recherches de l’Université du Texas à Austin (CTR 0-6919-1) ont démontré que les largeurs de fissures diagonales seules ne constituent pas des indicateurs fiables de détresse de cisaillement dans les poutres de pont en béton. Les propriétés mécaniques et les essais de charge sont nécessaires pour l’évaluation de la capacité de cisaillement. Cependant, les largeurs de fissures de flexion sont corrélées à la contrainte de l’acier et peuvent être prédites à l’aide des équations AASHTO (formulations de Gergely-Lutz et Kaar-Mattock), fournissant une méthode non destructive pour estimer les niveaux de contrainte dans les armatures.
Une considération importante pour les décisions de réparation est que la largeur de fissure en surface n’est pas égale à la largeur de fissure interne. Les fissures dans le béton ont typiquement des profils en V — plus larges à la surface et plus étroites à l’intérieur. Cela signifie que les mesures de surface surestiment la largeur interne, ce qui peut conduire à des décisions de réparation trop conservatrices si cela n’est pas correctement pris en compte.
La directive consensuelle du Comité 224 de l’ACI pour l’évaluation structurale établit ces seuils :
Pour la réparation par injection d’époxy, les tests de résistance d’adhérence montrent que l’époxy atteint une résistance d’adhérence dépassant la résistance à la traction du béton pour des fissures aussi étroites que 0,05 mm (0,002 po) — ce qui signifie que même les fissures capillaires peuvent être efficacement réparées par des méthodes d’injection.
Un rapport cohérent et standardisé des mesures de largeur des fissures est essentiel pour les bases de données d’évaluation de l’état, les programmes de suivi longitudinal et la comparaison de données entre agences. Différentes normes prescrivent différents protocoles de rapport.
Protocole FHWA LTPP / AASHTO PP67-10 :
Inspection des Éléments de Pont (AASHTO) :
Protocole ASTM D6433-16 (PCI) :
Protocole ACI 224.1R-07 (Structures en Béton) :
Un rapport complet de largeur de fissure devrait inclure :
Comprendre les différences entre la mesure automatisée et manuelle de la largeur des fissures est essentiel pour faire passer les programmes d’inspection des flux de travail traditionnels aux flux de travail numériques. Les deux approches ont des forces et des limites qui affectent la qualité des données, la cohérence et le coût.
Cartes de Comparaison de Fissures : Cartes plastiques transparentes de format carte de crédit imprimées avec des lignes graduées de 0,1 mm à 7,0 mm (0,004–0,26 po). Le comparateur Gilson HM-639 couvre toute la gamme pour environ 4 $ par carte. L’utilisateur place la carte sur la fissure et fait correspondre visuellement la largeur de la ligne imprimée à l’ouverture de la fissure. La précision typique est d’environ ±0,5 mm, fortement dépendante des conditions d’éclairage, de l’acuité visuelle de l’opérateur et de la définition du bord de la fissure. La méthode est subjective — deux inspecteurs peuvent sélectionner des lignes de correspondance différentes pour la même fissure.
Règles de Largeur de Fissure : L’Elecometer 143 offre une plage de 0,10–2,50 mm (0,004–0,100 po) dans un format de carte de crédit. Les largeurs de ligne sont spécifiées et étiquetées, permettant une comparaison visuelle directe. Semblable aux cartes de comparaison, la précision dépend de l’acuité visuelle de l’inspecteur.
Microscope de Poche avec Réticule : Microscope grossissant portatif éclairé avec une échelle de mesure interne offrant une précision de 0,025 mm (0,001 po) selon l’ACI 224.1R-07. C’est la méthode manuelle la plus précise, recommandée par le Comité 224 de l’ACI pour les mesures critiques. Le microscope nécessite une formation de l’opérateur, une surface stable et un éclairage adéquat — des facteurs qui limitent sa praticité pour les inspections de terrain à haut débit.
Cales d’Épaisseur : Le Comité 224 de l’ACI déconseille explicitement l’utilisation de cales d’épaisseur pour la mesure des fissures dans le béton. Le comité note : « Les largeurs et surfaces des fissures ont tendance à être si irrégulières qu’un objet plat se coincerait sur les irrégularités et sous-estimerait les largeurs de fissure mesurées. » Les fissures de surface présentent typiquement des profils entaillés et des bords érodés, ce qui fait qu’une cale d’épaisseur mesure la largeur de l’entaille à la surface plutôt que la largeur réelle de la fissure sous la surface.
Moniteurs de Fissure (Mesure Continue) : Deux languettes plastiques superposées montées de part et d’autre d’une fissure, avec des grilles de mesure permettant de suivre les changements de largeur dans le temps. La résolution peut atteindre 0,003 mm (0,00012 po) avec des enregistreurs de données électroniques. Ces dispositifs distinguent les fissures actives (largeur changeante) des fissures dormantes (largeur stable), ce qui est essentiel pour prioriser les réparations.
| Aspect | Manuel (Comparateur) | Automatisé (Basé sur l’Image) |
|---|---|---|
| Précision typique | ±0,5 mm (carte) ; ±0,025 mm (microscope) | ±0,01 px à ±0,71 mm |
| Subjectivité | Élevée — dépend de l’opérateur | Faible — algorithmique, déterministe |
| Répétabilité | Faible — varie entre inspecteurs et visites | Élevée — même algorithme = même résultat |
| Débit | 1–5 mesures par minute | Des centaines par seconde |
| Couverture de la fissure | Mesures ponctuelles discrètes | Profil continu sur tout le trajet |
| Angle de mesure | Souvent non orthogonal | Algorithmiquement perpendiculaire |
| Qualité de documentation | Notes manuelles, croquis manuscrits | Relevé numérique permanent avec géolocalisation |
| Largeur minimale détectable | ~0,1 mm (carte) ; ~0,025 mm (microscope) | ~0,01 mm (méthodes sub-pixel) |
| Coût de l’équipement | 4 $ (carte) à 200 $ (microscope) | 10 000 $–200 000 $+ |
| Exigence de formation | Minimale | Modérée à élevée |
Une étude de validation comparant la mesure manuelle et numérique à Virginia Tech a rapporté :
| Fissure | Largeur Manuelle (mm) | Largeur Numérique (mm) | Écart (%) |
|---|---|---|---|
| Échantillon n°1 | 2,98 | 2,70 | 9,4 % |
La photogrammétrie combinée à l’approche CNN (Guo et al., 2023) a rapporté des erreurs moyennes de 0,26–0,71 mm pour les fissures de moins de 5 mm en comparant les mesures automatisées à la vérité terrain manuelle.
La fiche technique de l’Elecometer 143 démontre que même les cartes de comparaison les plus fines sont limitées à une résolution de 0,10 mm sur leurs lignes les plus fines. En revanche, les méthodes d’image sub-pixel peuvent détecter des changements de largeur de 0,001–0,005 mm — soit deux ordres de grandeur de plus de sensibilité — rendant les méthodes automatisées supérieures pour détecter les changements subtils de largeur dans les applications de suivi des fissures.
La FAQ du Comité 224 de l’ACI sur la mesure des fissures fournit des directives définitives :
« La seule mesure précise se fait par l’utilisation d’un microscope grossissant éclairé… Pour le novice et pour l’observation sur le terrain, la carte plastique graduée transparente de poche est généralement appropriée… Rappelez-vous, nous parlons de mesurer des largeurs de fissure de l’ordre de 0,005 à 0,05 po (0,127 à 1,27 mm). »
Concernant les cales d’épaisseur :
« Une cale d’épaisseur ne donnera pas à l’utilisateur d’information sur la largeur de la fissure réelle, mais seulement la largeur de l’entaille à la surface. »
Le comité recommande un microscope optique avec source lumineuse dédiée pour les mesures critiques en termes de précision, une recommandation qui s’aligne sur la tendance vers l’imagerie numérique avec éclairage contrôlé dans les systèmes automatisés. La convergence des caméras haute résolution, des algorithmes puissants et de l’éclairage standardisé fait de la mesure automatisée de la largeur des fissures la méthode privilégiée pour les programmes d’inspection modernes nécessitant des données cohérentes, défendables et permanentes.
