Diagraphie Sonique Inter-puits (CSL) pour l’Intégrité des Fondations Profondes

1. Définition et Application

La diagraphie sonique inter-puits (CSL), également appelée essai ultrasonique inter-puits ou diagraphie sonique cross-hole, est une méthode de contrôle non destructif (CND) normalisée selon l’ASTM D6760 pour évaluer l’intégrité structurelle des fondations profondes en béton coulé en place. La CSL est la méthode ultrasonique la plus largement spécifiée pour l’assurance qualité des pieux forés, des pieux coulés en place, des caissons et des parois moulées dans les grands projets d’infrastructure dans le monde entier.

La CSL utilise des impulsions ultrasoniques transmises entre des tubes d’accès parallèles préinstallés à l’intérieur de la cage d’armature d’un élément de fondation avant la mise en place du béton. Les tubes sont remplis d’eau pour assurer un couplage acoustique entre les transducteurs ultrasoniques et le béton environnant. Une sonde émettrice émet des impulsions ultrasoniques à des fréquences généralement comprises entre 25 et 50 kHz, tandis qu’une sonde réceptrice dans un tube adjacent détecte les signaux après leur traversée du béton. La vitesse d’impulsion, le temps de première arrivée (FAT) et l’énergie ou amplitude du signal sont enregistrés à intervalles réguliers en profondeur tandis que les sondes sont remontées simultanément de la base au sommet de l’élément de fondation.

La méthode est applicable à toute longueur d’élément de fondation — il n’y a pas de limitation théorique de profondeur tant que les tubes d’accès s’étendent sur toute la profondeur du pieu. La CSL est largement appliquée aux fondations de ponts, pieux de bâtiments de grande hauteur, structures marines, fondations d’éoliennes, bases de pylônes de transport d’énergie et autres infrastructures critiques où la défaillance d’une fondation aurait des conséquences graves. Selon le Circulaire d’Ingénierie Géotechnique n° 10 (GEC-10) de la Federal Highway Administration (FHWA) sur les Pieux Forés (FHWA-NHI-18-024), la CSL est spécifiée sur pratiquement tous les grands projets de transport impliquant des fondations sur pieux forés aux États-Unis.

L’objectif des essais CSL, tel que défini par le Groupe de Travail du Deep Foundations Institute (DFI) sur la Terminologie et les Critères d’Évaluation de la CSL, est d’identifier les irrégularités telles que l’intrusion de sol, l’étranglement, les conditions de fond mou, la ségrégation, les vides, les nids d’abeille et autres anomalies qui pourraient entraîner une mauvaise performance structurelle de la fondation. Le groupe de travail du DFI souligne que les résultats d’essai CSL seuls ne devraient pas être la seule base d’acceptation ou de rejet d’un pieu — ils sont une composante d’un cadre d’évaluation complet qui inclut les registres de construction, les résultats d’essais sur béton et le jugement d’ingénierie.

2. Principe de la CSL : Vitesse d’Onde et Atténuation du Signal

Le principe fondamental de la CSL repose sur la relation entre la vitesse d’impulsion ultrasonique et la qualité du béton. La vitesse d’une impulsion ultrasonique d’onde de compression (onde P) à travers le béton est fonction du module d’élasticité, de la densité et du coefficient de Poisson du matériau, comme décrit par la relation suivante :

Vp = √[E(1-ν) / ρ(1+ν)(1-2ν)]

Où Vp est la vitesse de l’onde de compression, E est le module d’élasticité dynamique, ρ est la densité du matériau et ν est le coefficient de Poisson. En termes pratiques, un béton de meilleure qualité, avec une densité et une rigidité plus élevées, transmet les impulsions ultrasoniques plus rapidement qu’un béton de faible qualité, détérioré ou défectueux.

Pour un béton structurel normal, les vitesses d’impulsion se situent généralement entre 3 500 et 4 500 mètres par seconde (m/s). Les valeurs supérieures à 4 000 m/s indiquent généralement un béton de bonne qualité. Les vitesses comprises entre 3 000 et 3 500 m/s suggèrent une qualité discutable, tandis que les valeurs inférieures à 3 000 m/s indiquent fortement un béton de mauvaise qualité, des vides ou d’autres défauts significatifs. Une réduction locale de vitesse de 15 à 25 % ou plus par rapport à la vitesse moyenne du béton sain dans le même pieu est généralement considérée comme indicative d’une anomalie nécessitant une investigation supplémentaire.

L’atténuation du signal — la réduction de l’amplitude ou de l’énergie de l’impulsion ultrasonique lors de son trajet à travers le béton — fournit un deuxième indicateur indépendant de l’état du béton. L’amplitude du signal reçu diminue en raison de la diffusion aux limites des granulats, de l’absorption par la matrice de pâte de ciment et de la réflexion ou diffraction aux interfaces des défauts. Les inhomogénéités telles que les fissures, les vides, les nids d’abeille ou les inclusions de sol provoquent une atténuation locale significative du signal ultrasonique, souvent plus prononcée que la réduction de vitesse. Les systèmes CSL modernes mesurent à la fois l’énergie relative (RE) et le temps de première arrivée (FAT), fournissant deux paramètres complémentaires pour la détection des anomalies.

La fréquence de l’impulsion ultrasonique influence la résolution de détection et la capacité de pénétration. Les fréquences plus élevées (40-50 kHz) offrent une meilleure résolution pour détecter les petits défauts mais ont une atténuation plus forte et donc des distances de pénétration effectives plus courtes. Les fréquences plus basses (20-30 kHz) pénètrent sur de plus grandes distances entre les tubes mais ont une résolution moindre. L’espacement pratique entre les tubes d’accès est généralement limité à environ 3,6 mètres (12 pieds) pour une transmission fiable du signal. Pour les pieux de plus grand diamètre, des tubes supplémentaires doivent être installés pour maintenir l’espacement des tubes dans des limites acceptables.

Le désaccord d’impédance acoustique entre le béton et l’air est d’environ 100 000:1, ce qui signifie que même des vides minces remplis d’air agissent comme des réflecteurs quasi parfaits de l’énergie ultrasonique. Un vide aussi mince que 1-2 mm peut bloquer le trajet ultrasonique direct et obliger le signal à le contourner, entraînant des retards mesurables dans le temps de première arrivée et une perte d’énergie significative. Les vides remplis d’eau, en revanche, ont un désaccord d’impédance plus faible avec le béton et peuvent produire une atténuation moins prononcée.

3. Installation des Tubes d’Accès

La qualité et la fiabilité des résultats CSL dépendent de manière critique d’une installation correcte des tubes d’accès. Les tubes doivent être installés avant la mise en place du béton, fixés solidement à la cage d’armature et maintenus dans un état propre, parallèle et étanche tout au long de la construction.

Les matériaux des tubes sont généralement l’acier Schedule 40 ou le PVC Schedule 40 ou 80 avec des diamètres intérieurs nominaux de 38 mm (1,5 pouce) ou 50 mm (2,0 pouces). Les tubes en acier sont préférés pour les pieux profonds et les environnements agressifs en raison de leur plus grande rigidité, de leur meilleure résistance aux dommages lors de la manipulation de la cage et de la mise en place du béton, et d’un couplage acoustique supérieur (l’acier a une correspondance d’impédance acoustique plus proche du béton que le PVC). Les tubes en PVC sont plus économiques et adéquats pour la plupart des applications mais nécessitent des parois plus épaisses (Schedule 80) pour les pieux profonds afin de résister à la pression hydrostatique en profondeur.

Exigences de disposition des tubes selon l’ASTM D6760 et la FHWA GEC-10 :

• Nombre minimum de tubes : Trois tubes pour tout pieu ; quatre est la pratique standard pour les pieux dépassant 0,9 m (3 pi) de diamètre
• Directive d’espacement : Un tube pour chaque tranche de 250 à 355 mm (10-14 pouces) de diamètre de pieu pour les éléments circulaires

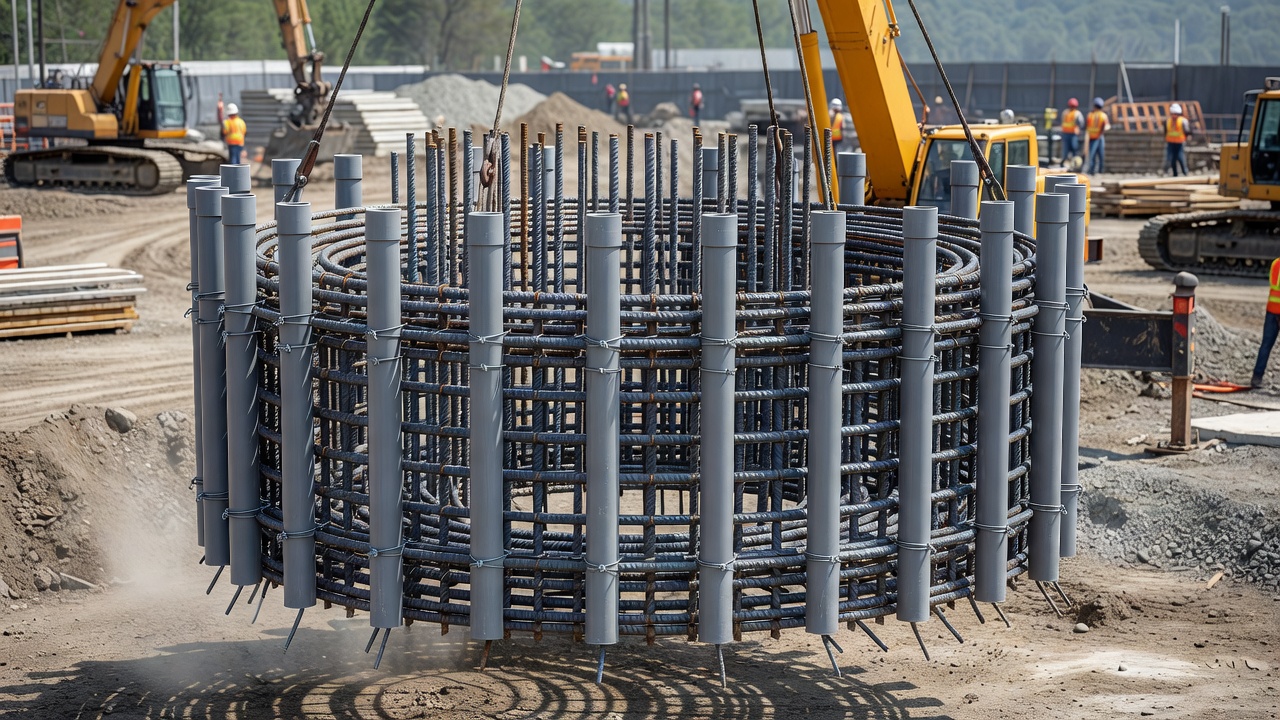

• Placement : Les tubes sont fixés à la face intérieure de la cage d’armature longitudinale, espacés uniformément autour du périmètre
• Couplage : Pour les éléments rectangulaires (panneaux de paroi moulée, barrettes), les tubes sont placés sur les deux grands côtés
• Terminaison des tubes : Les tubes doivent s’étendre de l’élévation prévue de la base du pieu jusqu’à une hauteur suffisante au-dessus de l’élévation de coupe pour permettre l’accès des sondes
• Fond et sommet : Les fonds des tubes doivent être scellés (généralement avec une plaque d’acier soudée ou collée) ; les sommets doivent avoir des couvercles étanches amovibles pour empêcher l’entrée de débris

La fixation des tubes nécessite une exécution minutieuse. Les tubes sont fixés à la cage d’armature à l’aide de liens métalliques, de boulons en U ou de clips spéciaux à des intervalles verticaux de 1 à 2 mètres (3-6 pieds) pour éviter tout mouvement lors du levage de la cage et de la mise en place du béton. Les tubes doivent être maintenus aussi parallèles que possible ; des tubes non parallèles introduisent une incertitude géométrique dans le calcul de la longueur du trajet du rayon, ce qui affecte directement la détermination de la vitesse. La déformation de la cage lors du levage ou de la mise en place du béton peut provoquer un désalignement des tubes qui produit de fausses anomalies dans les données CSL.

La vérification post-installation comprend :

• Le rinçage de chaque tube avec de l’eau pour éliminer les débris
• Le passage d’un mandrin (un calibre cylindrique) ou d’un boroscope dans chaque tube pour vérifier la continuité
• La vérification des fuites aux fonds scellés et aux raccords
• La mesure et l’enregistrement des positions des tubes au sommet du pieu à l’aide d’un repère nord pour la cartographie circonférentielle des anomalies
• Le marquage de chaque tube avec une étiquette d’identification unique

Selon la recherche de la FHWA et les directives du DFI, une installation incorrecte des tubes est la principale cause de résultats CSL non fiables. Des tubes écrasés, obstrués ou déplacés lors de la mise en place du béton peuvent produire des données difficiles ou impossibles à interpréter. Le coût de l’installation des tubes est faible comparé au coût de construction d’un pieu défectueux qui passerait inaperçu.

4. Procédure d’Essai (ASTM D6760)

La procédure d’essai CSL est prescrite par l’ASTM D6760 — Méthode d’essai normalisée pour le contrôle d’intégrité des fondations profondes en béton par essai ultrasonique inter-puits. La norme définit les exigences relatives aux équipements, les procédures d’étalonnage, la méthodologie d’essai et les formats de rapport.

Préparation avant l’essai :

Avant l’essai, le béton doit avoir atteint une résistance suffisante — généralement minimum 7 jours de cure ou 70 % de la résistance à la compression de calcul, bien que cela varie selon les spécifications. Les tubes d’accès sont rincés à l’eau propre pour éliminer tout débris, puis remplis complètement d’eau pour le couplage acoustique. Un agent mouillant peut être ajouté pour réduire la tension superficielle et améliorer le couplage sonde-eau.

L’étalonnage de l’équipement est effectué à l’aide d’un tube d’étalonnage par bain d’eau — un tube de référence de dimensions connues rempli d’eau à la même température que les tubes sur le terrain. Les sondes émettrice et réceptrice sont immergées dans le bain d’étalonnage, et le système mesure le temps de transit de référence à travers l’eau. Cet étalonnage de décalage zéro tient compte :

• Des délais internes des sondes
• Des variations de longueur de câble
• Des délais du système électronique
• Des effets de la température de l’eau sur la vitesse acoustique

Exigences d’équipement selon l’ASTM D6760 :

Séquence d’essai :

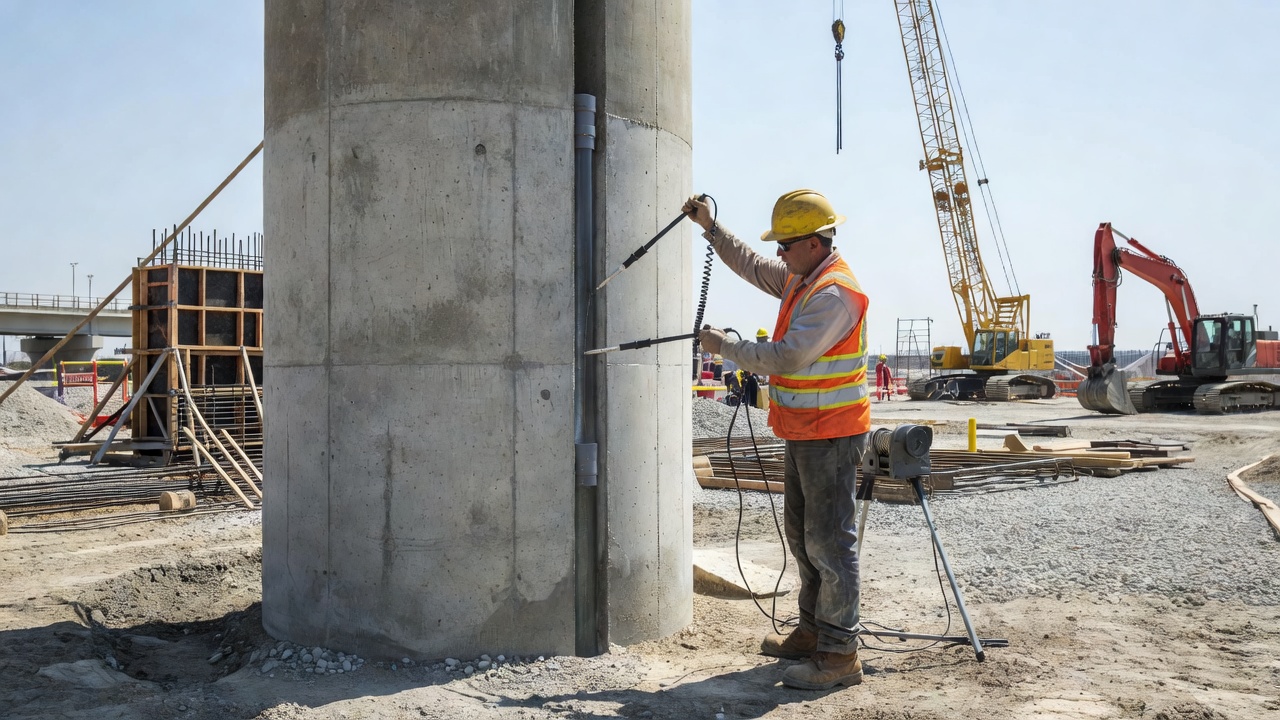

Les sondes sont descendues jusqu’à la base des tubes d’accès dans des paires de tubes adjacentes (par exemple, Tube A-Tube B, Tube B-Tube C, Tube C-Tube A pour une configuration à trois tubes). Dans une configuration à quatre tubes, les paires diagonales sont souvent testées en plus des paires adjacentes. L’essai standard utilise des trajets de rayons horizontaux — les sondes émettrice et réceptrice sont maintenues à la même élévation pendant toute la durée de l’essai.

Les sondes sont remontées simultanément de la base au sommet à une vitesse contrôlée, généralement comprise entre 0,5 et 2,0 mètres par minute. Les données sont enregistrées à intervalles de profondeur de 10 à 50 mm (0,4 à 2,0 pouces), selon la résolution requise et la taille prévue des défauts. À chaque incrément de profondeur, le système enregistre :

• Le Temps de Première Arrivée (FAT) — le moment où la première énergie ultrasonique est détectée
• L’amplitude du signal ou l’Énergie Relative (RE) — l’amplitude crête-à-crête ou l’énergie intégrée de la partie initiale de la forme d’onde
• La forme d’onde complète — le signal temporel complet pour le traitement ultérieur et la génération du diagramme en cascade
• La profondeur — à partir de la mesure du codeur

Pour l’assurance qualité, un essai inversé est effectué en permutant les positions de l’émetteur et du récepteur et en répétant la diagraphie pour chaque paire. Cela aide à identifier les biais directionnels causés par des problèmes d’équipement ou des asymétries de couplage.

Les procédures post-essai comprennent :

• L’enregistrement de la température de l’eau
• La vérification de l’exhaustivité des données (couverture à 100 % de la profondeur)
• L’examen préliminaire sur le terrain des données pour identifier les anomalies grossières pouvant nécessiter une investigation immédiate
• Le transfert des données vers un logiciel de traitement pour analyse détaillée

5. Interprétation des Données : Temps de Première Arrivée, Énergie et Diagrammes en Cascade

L’interprétation des données CSL repose sur l’analyse de trois sorties de données principales : les profils de temps de première arrivée (FAT), les profils d’énergie relative (RE) et les diagrammes en cascade. Ceux-ci sont examinés ensemble pour identifier les zones de béton anormal pouvant indiquer des défauts structurels.

Temps de Première Arrivée (FAT) :

Le temps de première arrivée est le temps écoulé entre le déclenchement de l’impulsion transmise et la détection de la première énergie ultrasonique au récepteur. Il représente le trajet d’onde le plus rapide à travers le béton entre les deux tubes. Le FAT est inversement proportionnel à la vitesse d’impulsion — des vitesses plus faibles produisent des temps d’arrivée plus longs.

Les données FAT sont tracées sous forme de profil continu avec la profondeur, montrant généralement le FAT en microsecondes (μs) sur l’axe horizontal et la profondeur sur l’axe vertical. L’analyste identifie :

• Le FAT de référence : le FAT moyen pour le béton sain dans le pieu, établi à partir de la majorité du profil
• Les retards de FAT localisés : augmentations soudaines du FAT à des profondeurs spécifiques, indiquant une propagation d’onde plus lente et des anomalies potentielles
• Les changements progressifs du FAT : augmentations graduelles du FAT sur une plage de profondeur, suggérant une zone de béton de moins bonne qualité

L’ASTM D6760 ne définit pas de critères d’acceptation spécifiques — elle laisse explicitement l’interprétation au jugement d’ingénierie. Cependant, la pratique industrielle et les directives du DFI fournissent des seuils couramment utilisés. La norme française AFNOR NF P94-160-1 suggère une augmentation de 20 % du FAT comme seuil pour une anomalie significative. De nombreux DOT des États américains utilisent une réduction de vitesse de 10-20 % comme seuil pour le béton « discutable » et une réduction de vitesse supérieure à 20 % pour le béton « médiocre ». Il est essentiel de noter qu’une augmentation de 20 % du FAT n’équivaut pas à une diminution de 20 % de la vitesse — la relation est non linéaire, une augmentation de 20 % du FAT correspondant à environ une diminution de 17 % de la vitesse.

Énergie Relative (RE) :

L’énergie relative ou amplitude relative représente la force du signal ultrasonique reçu, généralement exprimée en pourcentage d’une valeur de référence (le signal maximal ou le signal moyen dans le béton sain). L’énergie est atténuée par :

• Les vides et défauts remplis d’air : Perte de signal presque complète
• Fissures et décollements : Atténuation partielle avec effets dépendant de la fréquence
• Nids d’abeille et béton de faible densité : Atténuation modérée à sévère
• Inclusions de sol : Diffusion et absorption significatives

Les profils RE sont tracés parallèlement aux profils FAT, avec la profondeur sur l’axe vertical. Les augmentations coïncidentes du FAT et les diminutions de la RE sont de forts indicateurs d’une anomalie réelle. Des augmentations isolées du FAT sans perte d’énergie peuvent résulter de facteurs géométriques (tubes non parallèles) plutôt que de défauts matériels. Inversement, des chutes d’énergie isolées sans changements du FAT peuvent indiquer des problèmes de couplage (bulles d’air sur la face de la sonde, débris dans le tube) plutôt que des défauts du béton.

Diagrammes en Cascade :

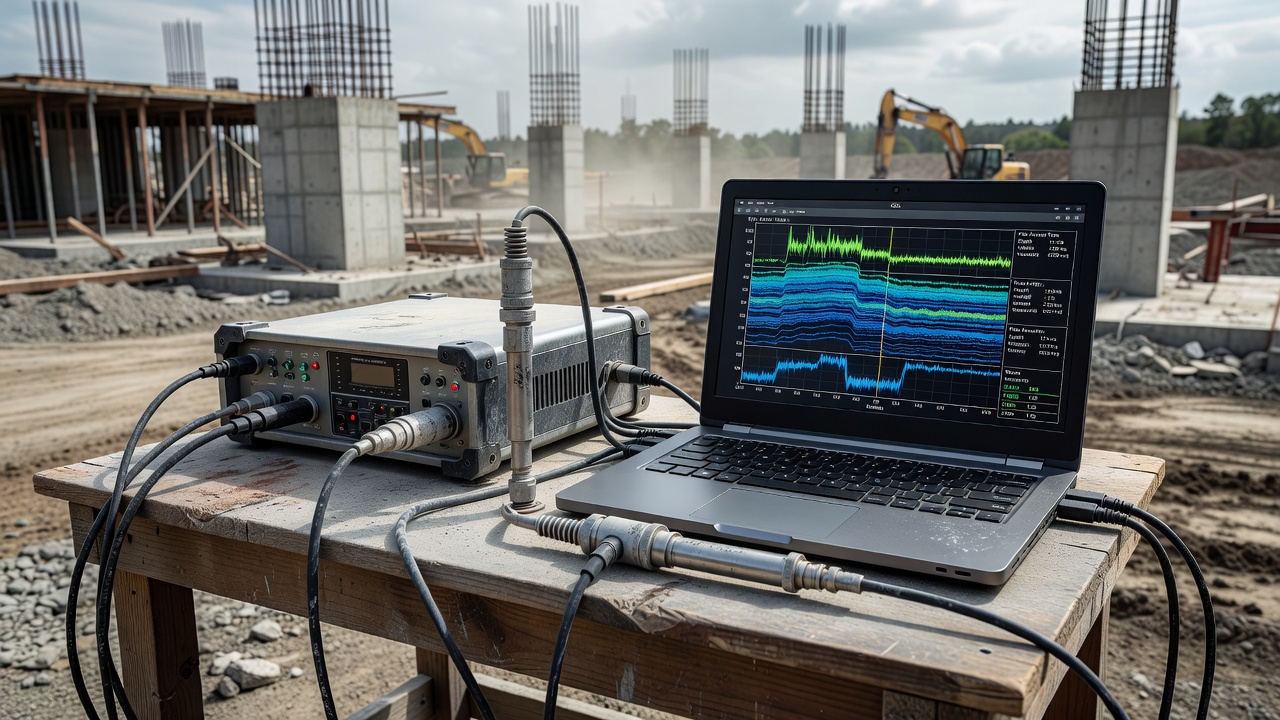

Le diagramme en cascade est la représentation visuelle la plus complète des données CSL. Chaque ligne horizontale dans la cascade représente la forme d’onde ultrasonique complète à un incrément de profondeur spécifique, tracée avec des pics positifs et négatifs. Une série de ces formes d’onde à des profondeurs successives crée l’effet de cascade.

Dans la présentation en cascade :

• La première arrivée apparaît comme la bande verticale sombre initiale sur le côté gauche de chaque forme d’onde
• Des temps de première arrivée cohérents produisent une ligne verticale droite sur le bord gauche de la cascade
• Des premières arrivées retardées apparaissent comme un décalage vers la droite (courbure ou renflement) dans le motif de la cascade
• L’atténuation du signal apparaît comme une intensité réduite (ombrage plus clair ou forme d’onde plus étroite) dans la cascade
• La perte complète du signal apparaît comme une zone blanche ou presque blanche dans la cascade

Le diagramme en cascade permet à l’analyste de :

• Évaluer visuellement la continuité et l’uniformité de la qualité du béton sur toute la longueur du pieu
• Identifier la profondeur exacte des limites des anomalies
• Distinguer entre les anomalies discrètes (changements localisés du FAT/de l’énergie à une seule profondeur) et les zones étendues de béton médiocre (changements couvrant plusieurs incréments de profondeur)
• Détecter les changements subtils qui pourraient ne pas être apparents à partir des seuls profils FAT ou RE
• Évaluer la sévérité de la dégradation du signal — de l’atténuation mineure à la perte complète du signal

La normalisation des données est essentielle pour une interprétation cohérente. Les données CSL sont généralement normalisées par rapport à un segment de référence du pieu qui présente des propriétés représentatives du béton sain. Les écarts par rapport à cette référence sont exprimés en pourcentages. Le groupe de travail du DFI recommande que les critères de classification CSL ne reposent pas uniquement sur des valeurs seuils strictes (par exemple, « FAT > 20 % = défaut ») mais intègrent plutôt la forme, la taille, l’emplacement et l’étendue des anomalies, ainsi que leur persistance à travers plusieurs paires de tubes, dans l’évaluation.

6. Tomographie CSL

La tomographie CSL (également appelée tomographie inter-puits ou tomographie ultrasonique) est une extension avancée de la CSL standard qui produit des images bidimensionnelles (2D) ou tridimensionnelles (3D) de l’état interne d’un pieu foré. Alors que la CSL standard fournit une série de mesures ponctuelles le long de trajets de rayons horizontaux discrets entre des paires de tubes adjacentes, la tomographie reconstruit la distribution spatiale de la vitesse d’onde sur toute la section transversale de l’élément de fondation.

Principe de la tomographie :

La CSL standard utilise uniquement des trajets de rayons horizontaux — les sondes émettrice et réceptrice sont maintenues à la même élévation, fournissant une mesure par incrément de profondeur par paire de tubes. Dans l’acquisition de données tomographiques, des trajets de rayons inclinés ou diagonaux supplémentaires sont collectés en décalant verticalement les sondes émettrice et réceptrice. Par exemple, l’émetteur peut être à la profondeur D tandis que le récepteur est à la profondeur D+0,3 m (D+1 pi), produisant un trajet de rayon qui traverse le béton selon un angle.

En acquérant de multiples trajets de rayons inclinés à chaque niveau de profondeur, un réseau dense de trajets s’intersectant est établi à travers le volume de béton. Le temps de parcours le long de chaque trajet de rayon représente l’effet intégré des propriétés du béton le long de ce trajet. Les algorithmes d’inversion tomographique — généralement basés sur la technique de reconstruction itérative simultanée (SIRT) ou la reconstruction algébrique — résolvent itérativement la distribution de vitesse d’onde qui correspond le mieux aux temps de parcours observés sur l’ensemble des trajets de rayons.

Acquisition de données tomographiques :

• Décalages multiples : Généralement 5 à 15 décalages verticaux par paire de tubes, allant de zéro (horizontal) à des décalages égaux à l’espacement des tubes
• Mesures bidirectionnelles : Émetteur dans le Tube A, récepteur dans le Tube B, et vice versa
• Toutes les paires de tubes : Chaque paire adjacente et diagonale est testée avec la série complète de décalages
• Incréments de profondeur : 50-200 mm (2-8 pouces) pour les passages horizontaux ; passages répétés à chaque décalage

Le résultat pour un pieu avec quatre tubes d’accès (six paires de tubes) et dix positions de décalage par paire est d’environ 60 trajets de rayons par niveau de profondeur — beaucoup plus d’informations que les six trajets de rayons horizontaux de la CSL standard.

Résultat de l’imagerie tomographique :

Le processus d’inversion produit des cartes de contours de vitesse ou des tomogrammes codés par couleur montrant la distribution spatiale de la vitesse des ondes P à travers la section transversale du pieu. Ces images :

• Délimitent la forme, la taille et la position des anomalies dans le pieu
• Distinguent entre les défauts du noyau central (à l’intérieur de la cage d’armature) et les défauts périphériques (dans la zone d’enrobage) — bien que des limitations existent pour les défauts entièrement en dehors du réseau de tubes
• Fournissent des valeurs de vitesse quantitatives sur toute la section transversale
• Permettent l’estimation du volume de béton défectueux pour l’évaluation de la capacité structurelle

Quand la tomographie est indiquée :

La tomographie n’est pas réalisée systématiquement — c’est un outil de diagnostic déployé lorsque la CSL standard indique des anomalies potentielles. Selon le groupe de travail du DFI et les directives de la FHWA, la tomographie est recommandée lorsque :

• La CSL standard montre des retards de FAT localisés ou des réductions d’énergie dans une ou plusieurs paires de tubes
• Les limites des anomalies ne sont pas claires à partir des profils CSL standard
• L’étendue spatiale d’un défaut suspecté doit être définie pour la planification des réparations
• Les calculs de capacité structurelle nécessitent une connaissance détaillée de la taille et de l’emplacement du défaut
• La vérification du caractère de l’anomalie est nécessaire avant carottage ou autre investigation invasive

Limites de la tomographie :

• Hypothèse de trajet de rayon rigide : La plupart des algorithmes tomographiques supposent des trajets de rayons rectilignes, mais les ondes ultrasoniques se réfractent aux limites de vitesse, se courbant vers les zones de vitesse plus élevée. Cela peut déformer les images tomographiques, en particulier aux contrastes de vitesse marqués.
• Incertitude de position des tubes : Si les tubes d’accès ne sont pas parallèles (en raison de la déformation de la cage), la géométrie supposée du trajet du rayon est incorrecte, introduisant des erreurs systématiques dans l’inversion.
• Limites de résolution : La résolution tomographique est contrôlée par la densité des trajets de rayons et la longueur d’onde. Les caractéristiques plus petites que la moitié de la longueur d’onde (environ 50-100 mm à 40 kHz dans le béton) ne sont pas résolues.
• Angle mort de la zone d’enrobage : Comme la CSL standard, la tomographie ne peut pas imager de manière fiable le béton à l’extérieur du réseau de tubes d’accès.

7. Classification des Anomalies

La classification des anomalies CSL a considérablement évolué grâce aux travaux du Groupe de Travail du Deep Foundations Institute (DFI) sur la Terminologie et les Critères d’Évaluation de la CSL, publié en octobre 2019. Ce document a établi une terminologie et des critères d’évaluation normalisés pour remplacer les systèmes de classification incohérents et propres à chaque agence qui s’étaient multipliés dans l’industrie.

Terminologie normalisée selon le DFI :

Cette hiérarchie est cruciale : toutes les anomalies ne sont pas des imperfections, et toutes les imperfections ne sont pas des défauts. Le groupe de travail du DFI met explicitement en garde contre l’utilisation du terme « défaut » jusqu’à ce qu’il soit prouvé qu’une irrégularité est susceptible de réduire significativement la capacité ou la durabilité du pieu.

Catégories de classification CSL recommandées par le DFI :

• Classe A (Acceptable) : Les résultats CSL se situent dans les plages normales attendues pour un béton sain. Les temps de première arrivée sont cohérents avec la référence, et l’énergie relative est élevée sur tout le profil. Des variations localisées mineures (augmentation du FAT < 10 %) qui ne persistent pas à travers plusieurs paires de tubes sont considérées comme acceptables.

• Classe B (Conditionnellement Acceptable) : Les résultats CSL montrent des anomalies qui ne sont clairement ni de Classe A ni de Classe C. Des augmentations du FAT de 10 à 20 % et/ou des réductions modérées d’énergie sont observées dans une ou plusieurs paires de tubes. Les pieux de Classe B nécessitent une évaluation supplémentaire — impliquant généralement une tomographie, un carottage, une analyse structurelle, ou une combinaison — pour déterminer si les anomalies constituent des imperfections ou des défauts affectant les performances de la fondation.

• Classe C (Hautement Anormal) : Les résultats CSL montrent des écarts significatifs par rapport aux valeurs attendues, avec des augmentations du FAT dépassant 20 % et/ou des réductions sévères d’énergie, souvent à travers plusieurs paires de tubes et intervalles de profondeur contigus. Les pieux de Classe C sont présumés contenir des défauts significatifs nécessitant une remédiation, une réparation ou un remplacement, à moins qu’une investigation détaillée ne démontre le contraire.

Le groupe de travail du DFI souligne que la classification CSL seule ne devrait pas être la seule base d’acceptation ou de rejet d’un pieu. L’évaluation doit prendre en compte :

• La taille, la forme et l’emplacement de l’anomalie par rapport à la section transversale du pieu
• La position de l’anomalie le long du pieu — les défauts près du sommet (zone de transfert de charge élevée) sont plus critiques que ceux à mi-profondeur
• La persistance à travers plusieurs paires de tubes — les anomalies présentes dans une seule paire de tubes peuvent être localisées et moins critiques
• Les paramètres de conception du pieu — charge axiale vs latérale, pieu portant en pointe vs frottant, exigences sismiques
• La redondance — nombre de pieux dans le système de fondation
• Les registres de construction — journaux de bétonnage sous eau, registres de mise en place du béton, rapports d’installation de la cage

Types d’anomalies courants et leurs signatures CSL :

• Vide (rempli d’air) : Augmentation du FAT > 20 %, perte d’énergie quasi complète, limites d’anomalie nettes, forme d’onde ne montrant que du bruit
• Inclusion de sol : Augmentation du FAT de 15-30 %, perte d’énergie sévère, limites d’anomalie irrégulières, possibilité de multiples anomalies étroites
• Nid d’abeille : Augmentation du FAT de 10-25 %, réduction d’énergie modérée à sévère, limites d’anomalie progressives avec transition graduelle vers le béton sain
• Étranglement (section réduite) : Augmentation du FAT proportionnelle à la réduction de section, perte d’énergie variable selon la sévérité, anomalie s’étendant sur une certaine plage de profondeur
• Ségrégation : Augmentation du FAT de 10-20 %, réduction d’énergie, anomalies généralement dans les zones supérieures du pieu où les granulats ont sédimenté
• Fond mou (béton de pied faible) : Augmentations progressives du FAT et réductions d’énergie sur les 0,5-2,0 m inférieurs du pieu, souvent associées à une accumulation de sédiments à la base

Les recherches résumées par le groupe de travail du DFI indiquent que la CSL peut détecter de manière fiable les imperfections occupant 10 à 15 % ou plus de la section transversale lorsqu’elles sont situées à l’intérieur de la cage d’armature entre les tubes d’accès. Les imperfections à l’extérieur de la cage dans la zone d’enrobage peuvent rester non détectées même si elles occupent une plus grande partie de la section transversale, car les trajets de rayons ultrasoniques ne traversent pas ces zones.

8. CSL pour les Fondations de Ponts

Les fondations de ponts comptent parmi les applications les plus critiques de la diagraphie sonique inter-puits. Les pieux forés supportant les piles de ponts, les culées et les fondations de pylônes sont généralement de grand diamètre (1,0 à 3,5 mètres ou 3 à 12 pieds), fortement chargés et construits dans des conditions souterraines difficiles où des défauts non détectés pourraient conduire à une défaillance catastrophique.

Le Circulaire d’Ingénierie Géotechnique n° 10 (GEC-10) de la FHWA — Pieux Forés : Procédures de Construction et Méthodes de Conception (FHWA-NHI-18-024) — fournit des directives complètes sur la CSL pour les structures de transport. Selon GEC-10, la CSL est la principale méthode d’essai non destructif spécifiée pour la vérification de l’intégrité des pieux forés sur les projets routiers financés par le gouvernement fédéral. Le document stipule que la CSL devrait être réalisée sur 100 % des pieux de production sur les ponts majeurs, à moins que des méthodes END alternatives ne soient spécifiquement justifiées.

Application de la CSL aux types de fondations de ponts :

• Pieux de pile de pont : Pieux forés de grand diamètre (1,5-3,5 m) supportant des portiques multi-colonnes ou des piles à colonne unique. La CSL est essentielle pour vérifier l’intégrité de ces pieux, qui sont généralement conçus pour des charges combinées axiales, latérales et de moment provenant des charges permanentes de la superstructure, des charges d’exploitation, du vent, des séismes et des affouillements.

• Pieux de culée de pont : Pieux de plus petit diamètre (1,0-1,8 m) supportant les fondations de culées. La CSL est spécifiée pour les pieux de culée dans les zones sismiques ou lorsque les conditions souterraines (sols mous, karst, cours d’eau sujets à l’affouillement) augmentent le risque de défauts de construction.

• Ancrages de ponts à haubans et suspendus : Les massifs d’ancrage en béton des ponts à haubans et suspendus contiennent souvent de multiples groupes de pieux forés ou des pieux de grand diamètre (jusqu’à 4,0 m). La CSL fournit l’assurance qualité pour ces éléments de fondation critiques résistant à la traction.

• Fondations de ponts marins : Pieux construits en environnements fluviaux, côtiers ou offshore où la mise en place du béton sous eau par colonne descendante (tremie) ou à travers de la boue de forage augmente le risque de défauts. La CSL est la principale méthode pour vérifier l’intégrité des pieux lorsqu’une inspection visuelle de l’extérieur est impossible.

Considérations coûts-avantages pour les ponts :

Le coût des essais CSL (généralement 500 à 2 000 $ par pieu, selon la profondeur, le nombre de tubes et les exigences de rapport) est négligeable comparé au coût d’une défaillance de fondation ou aux dépenses de travaux correctifs après application de la charge. Selon les données de la FHWA, le coût de réparation d’un pieu défectueux découvert pendant la construction est généralement 3 à 10 fois le coût des essais CSL pour tous les pieux du projet. Le coût de la remédiation d’un pieu qui défaillance sous charges de service est d’un ordre de grandeur plus élevé, nécessitant souvent la démolition partielle ou complète du pont.

Exigences de projet pour la CSL sur les projets de ponts :

La plupart des Départements des Transports (DOT) des États ont des spécifications supplémentaires basées sur l’ASTM D6760 qui incluent :

• Fréquence d’essai : Généralement 100 % des pieux de production pour les ponts majeurs ; 50 % pour les structures moindres
• Exigences de tubes : Minimum 4 tubes pour les pieux de diamètre > 1,2 m ; espacement ne dépassant pas 355 mm
• Âge d’essai : Âge du béton minimum 7 jours ou 70 % de la résistance de calcul
• Soumission des données : Fichiers de données brutes, profils traités (FAT, RE, vitesse, diagrammes en cascade), et un rapport d’interprétation signé par un Ingénieur Professionnel
• Critères d’acceptation : Généralement basés sur des seuils de réduction de vitesse (certains DOT utilisent une réduction de 10-20 % comme « discutable », >20 % comme « médiocre »)
• Protocole d’investigation : Procédures définies pour investiguer les anomalies, incluant la tomographie, le carottage à travers la zone d’anomalie, et l’évaluation de la capacité structurelle

9. CSL vs Essai d’Intégrité des Pieux par Faible Déformation

La CSL et l’essai d’intégrité des pieux par faible déformation (PIT) sont les deux méthodes END les plus largement utilisées pour les fondations profondes, mais elles servent des objectifs différents et ont des capacités fondamentalement différentes. Comprendre leurs différences est essentiel pour sélectionner la méthode appropriée pour un projet donné.

L’essai d’intégrité des pieux par faible déformation (PIT), normalisé par l’ASTM D5882, utilise un marteau tenu à la main pour appliquer un impact à faible déformation sur la tête du pieu. L’impact génère une onde de contrainte en compression qui se propage le long du fût du pieu. Des réflexions de cette onde se produisent aux changements d’impédance (changements de section transversale, changements de propriétés du matériau, fissures, vides) et à la pointe du pieu. Un capteur (accéléromètre ou géophone) monté sur la tête du pieu enregistre le signal d’onde réfléchi. Le réflectogramme résultant (graphique vitesse vs temps) est analysé pour identifier les événements de réflexion et leurs temps d’arrivée, qui sont convertis en profondeur en utilisant la vitesse d’onde connue dans le béton.

Quand la CSL est préférée :

• Pieux forés de grand diamètre (> 1,0 m) où les réflexions d’ondes PIT depuis la tête du pieu sont trop faibles pour fournir des données fiables
• Fondations profondes avec L/D > 40 où les réflexions de pointe PIT sont indistinctes
• Infrastructures critiques (ponts majeurs, bâtiments de grande hauteur, structures marines) où une détection des défauts à haute résolution est requise
• Pieux nécessitant une cartographie détaillée des défauts pour l’évaluation de la capacité structurelle ou la conception des réparations
• Pieux avec conditions de sol variables qui masqueraient les réflexions PIT
• Projets où les tubes d’accès sont déjà spécifiés pour l’assurance qualité

Quand le PIT est préféré :

• Pieux de petit diamètre (0,3-0,9 m) où l’installation de tubes est impraticable
• Pieux à frottement principalement où les problèmes d’intégrité sont les plus probables près de la tête du pieu
• Criblage rapide d’un grand nombre de pieux (par exemple, 200+ pieux sur un projet de construction)
• Projets à budget contraint où le coût de la CSL ne peut être justifié
• Essais rétrospectifs de fondations existantes où des tubes d’accès n’ont pas été installés
• Essais de référence pré-construction pour le contrôle qualité

Utilisation combinée de la CSL et du PIT :

Pour les grands projets d’infrastructure, une stratégie à double approche est de plus en plus courante : le PIT est réalisé sur tous les pieux de production pour un criblage initial et une évaluation qualitative, tandis que la CSL est réalisée sur un sous-ensemble de pieux critiques ou de pieux montrant des résultats PIT anormaux. Cette approche équilibre le coût et la couverture. La FHWA GEC-10 recommande que pour les pieux forés avec CSL, des essais PIT supplémentaires peuvent fournir des informations complémentaires sur l’état général du pieu, en particulier pour la détection des défauts au-dessus du sommet des tubes d’accès.

10. CSL et Inspection des Fondations

La CSL est une composante intégrante des programmes complets d’inspection des fondations profondes qui couvrent l’ensemble du processus de construction, de l’excavation à l’acceptation. La méthode est spécifiée dans les contrats de construction, référencée dans les plans d’assurance qualité et reconnue par les codes du bâtiment et les normes des agences de transport comme la principale méthode END pour vérifier l’intégrité des pieux forés.

Intégration avec le flux de travail d’inspection de construction :

Les essais CSL ne sont pas réalisés isolément — ils sont un élément d’un cadre d’assurance qualité multicouche qui comprend :

• Avant-construction : Investigation souterraine, revue de conception de fondation, qualification de l’entrepreneur et développement des spécifications CSL
• Pendant la construction : Inspection continue du forage, de la mise en place de la cage, de l’installation des tubes, de la mise en place du béton (surveillance de la colonne descendante), et échantillonnage/essais du béton
• Post-construction : Essais CSL à l’âge spécifié du béton, suivis de l’analyse des données et du rapport
• Acceptation : Évaluation technique des résultats CSL combinée aux registres de construction, aux données d’essais sur béton et potentiellement à d’autres résultats END

Calendrier de la CSL dans la séquence de construction :

Les essais CSL sont réalisés lorsque le béton a atteint une résistance suffisante mais avant que le pieu ne soit chargé par la construction de la superstructure. Calendrier typique :

• Minimum 7 jours après la mise en place du béton (spécification la plus courante)
• Critère alternatif : 70 % de la résistance à la compression de calcul à 28 jours confirmée par essais sur cylindres
• La tête du pieu doit être taillée à l’élévation de coupe et le sommet du pieu préparé de niveau
• Les tubes d’accès doivent être coupés au ras de la surface finie du pieu ou prolongés au-dessus avec des raccords

Corrélation avec les registres de construction :

Les interprétations CSL les plus fiables sont celles qui corrèlent les anomalies avec les événements de construction. Un programme d’inspection complet comprend :

• Revue du journal de bétonnage sous eau : Profondeur du tube plongeur, niveaux de béton en fonction du temps, interruptions ou retards dans l’approvisionnement en béton
• Registres de mise en place du béton : Volume de béton mis en place vs volume théorique (indicateurs de surcreusement/sous-creusement), température du béton, résultats d’affaissement
• Registres d’installation de la cage : Profondeur de mise en place de la cage, état des centreurs, vérification de l’alignement des tubes
• Registres de forage : Méthode d’excavation, installation du tubage, utilisation et propriétés de la boue, procédure de nettoyage de la base
• Événements d’entrée d’eau ou de boue : Endroits où l’eau souterraine ou la boue de forage est entrée dans l’excavation pendant la mise en place du béton

Les anomalies qui corrèlent avec des événements de construction enregistrés — en particulier les retards, les interruptions d’approvisionnement en béton ou les problèmes de gestion de la boue — sont diagnostiquées avec plus de confiance comme des défauts réels nécessitant une remédiation. Les anomalies sans événement de construction correspondant dans les registres peuvent justifier une investigation supplémentaire avant de décider d’une remédiation.

Options de remédiation basées sur les résultats CSL :

Lorsque la CSL identifie des anomalies classées comme défauts nécessitant une remédiation, plusieurs options sont disponibles selon la taille, l’emplacement et l’importance structurelle du défaut :

• Analyse structurelle : Si la section saine restante est adéquate pour les charges de calcul, le pieu peut être accepté avec documentation
• Vérification par carottage : Le carottage à travers la zone d’anomalie fournit une confirmation physique du type et de l’étendue du défaut ; les carottes sont examinées visuellement pour les nids d’abeille, le sol ou la structure des vides et testées pour la résistance à la compression
• Injection : L’injection de coulis sous pression des zones de vide par des trous de forage peut remplir les vides et restaurer une certaine continuité structurelle
• Élargissement du pieu : Excavation autour de la zone de défaut et mise en place de béton supplémentaire (limité aux anomalies peu profondes)
• Rejet et remplacement du pieu : Pour les pieux avec des défauts qui ne peuvent pas être réparés ou qui occupent une partie critique de la section transversale, le rejet et le remplacement peuvent être la seule option
• Modification du système de fondation : Ajout de pieux supplémentaires pour redistribuer la charge loin du pieu défectueux

Exigences de rapport selon l’ASTM D6760 :

Le rapport d’essai CSL doit inclure, au minimum :

• L’identification du projet, le numéro du pieu et la date d’essai
• Un schéma de disposition des tubes avec orientation (repère nord)
• La description de l’équipement et les registres d’étalonnage
• Les paramètres d’essai (fréquence, gain, taux d’échantillonnage, vitesse de remontée)
• Les données pour chaque paire de tubes : profil FAT, profil d’énergie relative, profil de vitesse, diagramme en cascade
• La vitesse de référence du béton et les seuils d’anomalie utilisés
• L’identification et la classification des anomalies
• L’interprétation professionnelle et les recommandations
• La signature et le cachet de l’Ingénieur Responsable

Le format de rapport sécurisé par QR de plus en plus adopté par les agences de transport relie les preuves de terrain directement au rapport final, soutenant une communication transparente avec les propriétaires, les entrepreneurs et les organismes de réglementation.

CSL pour la surveillance continue de l’état structurel :

Bien que la CSL soit principalement un outil d’assurance qualité de construction, elle est occasionnellement utilisée pour l’évaluation post-construction de fondations existantes où des tubes d’accès ont été installés lors de la construction initiale mais où aucun CSL initial n’a été réalisé, ou lorsque des changements de condition (par exemple, après un événement sismique, une exposition à l’affouillement, ou un changement de chargement) justifient un nouvel essai. Les tubes qui ont été maintenus avec des couvercles et gardés exempts de débris peuvent être ré-accédés des années après la construction pour des essais CSL répétés. La comparaison des données CSL de référence (de la construction initiale) avec les données de re-test fournit l’indicateur le plus sensible des défauts en développement.

Le groupe de travail du DFI souligne que la CSL est la plus précieuse lorsqu’elle est réalisée de manière proactive dans le cadre d’un programme d’assurance qualité planifié, plutôt que de manière réactive après qu’un problème est suspecté. Lorsque les tubes d’accès ont été correctement installés et entretenus, la CSL fournit aux ingénieurs des fondations profondes les données les plus complètes et à haute résolution disponibles pour évaluer l’intégrité interne des fondations profondes en béton.
