Délaminage dans les tabliers de ponts et les chaussées en béton : Référence technique complète

Définition et mécanisme

Le délaminage est la séparation du béton le long d’un plan approximativement parallèle à la surface, créant un vide ou une discontinuité souterraine qui n’est pas visible depuis la surface. En termes simples, il s’agit de la fissuration horizontale du béton en deux ou plusieurs couches qui restent physiquement séparées — mal liées ou pas liées du tout — mais avec la couche supérieure toujours en place, cachant le défaut à l’observation visuelle occasionnelle. Le terme est précisément défini dans la norme ASTM D4580/D4580M-23 (Pratique standard pour la mesure des délaminages dans les tabliers de ponts en béton par sondage acoustique) comme une discontinuité souterraine dans le béton causée par la séparation de la masse de béton, se produisant typiquement au niveau ou à proximité du plan du treillis d’armature supérieur avant que tout écaillage de surface ne se développe.

La distinction fondamentale entre le délaminage et les autres défauts du béton réside dans l’orientation et l’emplacement du plan de fracture. Alors que les fissures sont typiquement des fractures verticales ou diagonales qui peuvent se propager sur toute l’épaisseur de l’élément en béton, le délaminage est une fracture horizontale qui court parallèlement à la surface exposée, généralement à une profondeur de 25 à 75 mm (1 à 3 pouces) — correspondant à la profondeur du treillis d’armature le plus haut. Ce plan de fracture crée un stratifié souterrain — d’où le terme « délaminage » — consistant en une mince couche de béton de surface séparée de la masse de béton sain en dessous. Le vide rempli d’air ou d’humidité entre ces couches est typiquement de 0,1 à 2,0 mm d’épaisseur à ses premiers stades, mais peut s’élargir à mesure que la détérioration progresse.

Le mécanisme à l’origine du délaminage est principalement mécanique — la génération de contraintes de traction internes qui dépassent la résistance à la traction relativement faible du béton. Le béton possède une résistance à la compression de 20 à 60 MPa (3 000 à 8 700 psi) dans les applications structurelles typiques, mais une résistance à la traction de seulement 2 à 5 MPa (300 à 700 psi), soit environ 8 à 12 pour cent de sa résistance à la compression. Lorsque les forces d’expansion internes générées dans la masse de béton dépassent cette capacité de traction, une fracture s’amorce. Ce qui rend le délaminage distinctif est le fait que la fracture se propage le long du chemin de moindre résistance — généralement le long du plan des armatures en acier, où la liaison acier-béton constitue une discontinuité naturelle, ou le long de l’interface entre des couches placées à des moments différents.

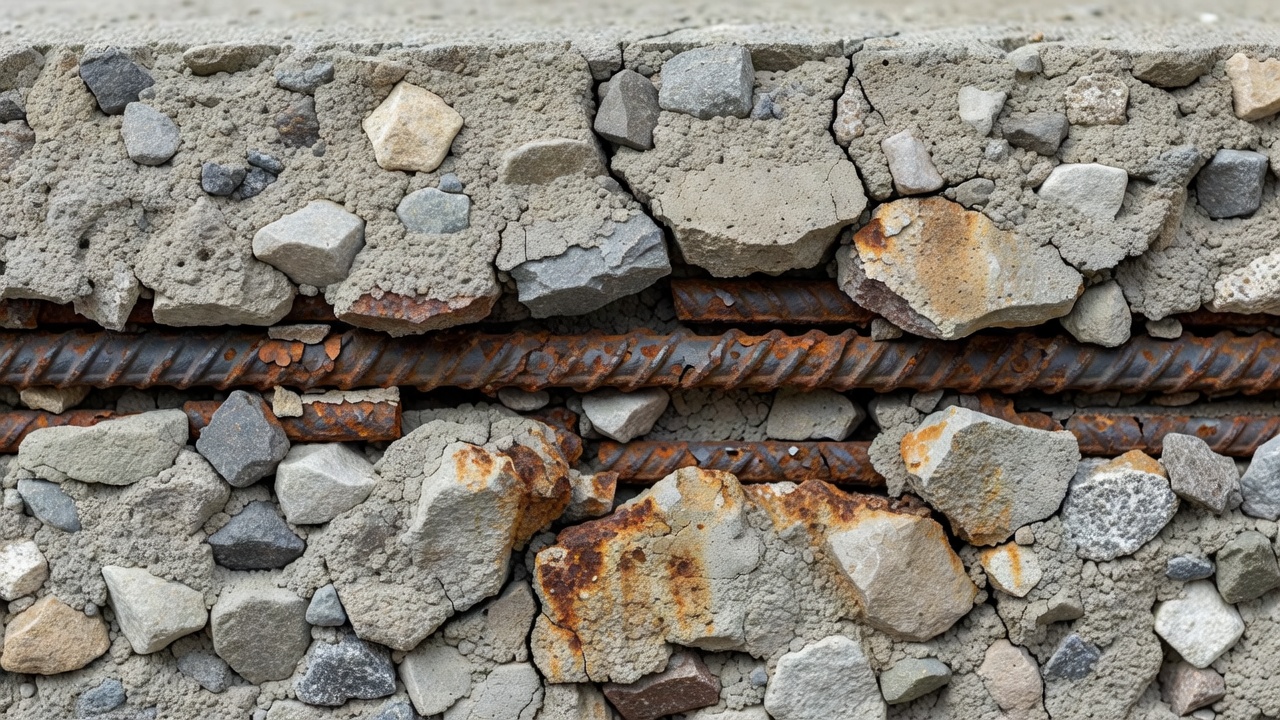

La mécanique du délaminage induit par la corrosion est bien documentée dans la littérature technique des ponts. Lorsque les armatures en acier se corrodent en présence d’humidité et d’oxygène, le fer dans l’acier s’oxyde pour former divers oxydes et hydroxydes de fer — collectivement appelés rouille. Ces produits de corrosion occupent entre 3 et 6 fois le volume du fer métallique d’origine. Ce rapport d’expansion volumétrique est le paramètre physique central régissant le délaminage. Des recherches menées à l’École d’ingénierie Swanson de l’Université de Pittsburgh ont quantifié que les produits de rouille exercent des pressions expansives de 3 à 7 MPa (450 à 1 000 psi) sur le béton environnant, ce qui dépasse la capacité de traction de l’enrobage en béton d’un facteur de 1,5 à 3,5. Le résultat est l’initiation et la propagation de microfissures rayonnant vers l’extérieur depuis la surface de l’armature en corrosion, qui coalescent en un plan de fracture horizontal continu.

La profondeur à laquelle le délaminage se forme est régie par la profondeur du treillis d’armature le plus haut. Dans les tabliers de ponts en béton armé construits selon les spécifications AASHTO, le treillis supérieur d’armature a typiquement un enrobage minimum de béton de 50 mm (2 pouces) avec une tolérance de +10 mm. Dans les ponts plus anciens construits avant les exigences modernes d’enrobage, celui-ci peut n’être que de 25 mm (1 pouce) — ce qui les rend particulièrement susceptibles au délaminage précoce. Dans les chaussées aéroportuaires, les armatures supérieures sont typiquement à 75 à 100 mm (3 à 4 pouces) sous la surface, une profondeur d’enrobage plus grande conçue pour résister aux charges ponctuelles plus élevées des trains d’atterrissage des aéronefs. La profondeur critique de délaminage aux fins de détection est généralement considérée comme étant dans les 100 mm (4 pouces) de la surface, car les délaminages plus profonds sont au-delà de la portée de détection efficace de la plupart des méthodes de sondage et thermiques.

La progression du délaminage suit un calendrier bien établi régi par les taux de diffusion des chlorures, la qualité du béton, l’exposition environnementale et la profondeur d’enrobage. Pour un tablier de pont typique dans un climat nordique soumis à l’application de sels de déverglaçage, les étapes sont : pénétration des chlorures (5 à 15 ans pour atteindre la concentration seuil à la profondeur des armatures), initiation de la corrosion (début de la corrosion active une fois le seuil de chlorures d’environ 0,6 à 0,9 kg/m³ d’ions chlorure à la surface des armatures dépassé), microfissuration (1 à 3 ans d’expansion de la rouille avant formation de délaminage détectable), formation du délaminage (plan de fracture souterrain continu détectable par sondage), et écaillage (2 à 5 ans après le délaminage détectable, la couche de surface se détache). Le calendrier total de la construction à l’écaillage visible dans un environnement riche en chlorures est typiquement de 20 à 30 ans, mais la phase de délaminage occupe 5 à 10 ans de cette fenêtre — offrant une fenêtre d’inspection significative si les méthodes de détection appropriées sont employées.

Causes du délaminage

Corrosion des armatures en acier — La cause principale

La corrosion des armatures en acier noyées est responsable d’environ 80 à 90 pour cent de tous les délaminages dans les tabliers de ponts en béton armé et constitue le mécanisme de détérioration dominant pour les infrastructures en béton dans les environnements riches en chlorures. Le processus commence par la rupture du film d’oxyde protecteur passif qui se forme naturellement sur l’acier dans l’environnement hautement alcalin du béton (pH 12,5 à 13,5). Deux mécanismes principaux détruisent cette passivité : l’ingression d’ions chlorure et la carbonatation.

Les ions chlorure, principalement provenant des sels de déverglaçage appliqués sur les tabliers de ponts et les pistes en hiver, pénètrent dans l’enrobage en béton par la structure poreuse. L’American Concrete Institute (ACI 222R) identifie une concentration seuil de chlorures d’environ 0,6 à 0,9 kg d’ions chlorure par mètre cube de béton (ou 0,2 à 0,3 pour cent en poids du ciment) à laquelle le film passif se déstabilise et la corrosion active commence. Une fois initiée, la vitesse de corrosion est accélérée par l’humidité, la disponibilité en oxygène et les températures plus élevées. Dans les zones de cycles humide-sec — courantes dans les tabliers de ponts exposés à l’application intermittente de produits de déverglaçage et à la pluie — les taux de corrosion peuvent atteindre 0,1 à 0,5 mm de perte de section d’acier par an, comparés à des taux négligeables (<0,002 mm/an) dans des conditions sèches et sans chlorures.

La nature électrochimique de la corrosion des armatures crée des régions anodiques et cathodiques discrètes le long de la barre d’acier. À l’anode, le fer se dissout : Fe → Fe²⁺ + 2e⁻. À la cathode, l’oxygène est réduit en présence d’eau : O₂ + 2H₂O + 4e⁻ → 4OH⁻. Les ions fer réagissent avec les ions hydroxyde et l’oxygène pour former les volumineux produits de corrosion Fe(OH)₂, Fe(OH)₃, Fe₂O₃·H₂O et Fe₃O₄. Ces produits occupent 3,0 à 6,4 fois le volume de l’acier consommé, selon l’oxyde spécifique formé et le degré d’hydratation. La magnétite (Fe₃O₄) occupe un rapport volumique d’environ 2,1 ; l’hématite (Fe₂O₃) occupe environ 3,0 ; l’oxyde ferreux hydraté (Fe(OH)₂) occupe environ 3,7 ; et l’oxyde ferrique hydraté (Fe(OH)₃·3H₂O) occupe jusqu’à 6,4 fois le volume de fer d’origine. La plupart des dépôts de rouille naturels contiennent un mélange de ces composés, donnant un rapport d’expansion moyen de 3,5 à 4,5.

La carbonatation — la réaction du CO₂ atmosphérique avec l’hydroxyde de calcium dans la solution interstitielle du béton pour former du carbonate de calcium (CaCO₃) — réduit le pH du béton de plus de 12,5 à moins de 9,0. À cette alcalinité réduite, le film passif n’est plus stable et une corrosion généralisée peut s’initier même en l’absence de chlorures. La carbonatation progresse à un taux proportionnel à la racine carrée du temps, avançant typiquement de 1 à 5 mm par an dans un béton de qualité normale et de 0,5 à 1 mm par an dans un béton de haute qualité à faible perméabilité. Le délaminage induit par carbonatation est moins courant que le délaminage induit par les chlorures dans les tabliers de ponts, mais devient significatif dans les structures plus anciennes, les parkings et les bâtiments où l’exposition aux chlorures est limitée mais où la carbonatation a eu des décennies pour pénétrer l’enrobage.

Cycles de gel-dégel

Les cycles de gel-dégel contribuent au délaminage par deux mécanismes distincts. Le premier implique l’eau piégée à l’interface entre les armatures en acier et le béton environnant. Même en l’absence de corrosion active, l’interface acier-béton est une zone de porosité accrue — la « zone de transition interfaciale » ou ZTI — où l’eau de ressuage s’accumule pendant la mise en place et l’hydratation du béton. Lorsque cette humidité piégée gèle, elle se dilate d’environ 9 pour cent en volume, générant une pression hydraulique qui peut initier des microfissures le long du plan de liaison acier-béton. Des cycles répétés (50 à 100 par an dans les climats nordiques) provoquent une croissance progressive des fissures qui évolue en délaminage.

Le deuxième mécanisme de gel-dégel concerne le béton lui-même. Le béton non entraîné ou le béton avec un système de vide d’air inadéquat (facteur d’espacement supérieur à 0,2 mm) est susceptible de subir des dommages internes de gel. Lorsque l’eau interstitielle gèle, l’expansion combinée à la pression hydraulique générée lorsque l’eau est forcée à travers le système poreux peut fracturer la pâte de ciment. Ces dommages sont initialement répartis mais peuvent coalescer en séparations planes, en particulier dans les 25 à 50 mm supérieurs de la surface du béton où la saturation en humidité est la plus élevée. La méthode d’essai standard ASTM C666 pour la résistance au gel-dégel évalue la susceptibilité du béton à cette forme de détérioration.

Délaminage lié à la construction

Une catégorie distincte de délaminage trouve son origine pendant la construction plutôt que par détérioration en service. Ce type — souvent appelé délaminage de construction ou délaminage de talochage — se produit dans les dalles et chaussées en béton fraîchement placées lorsque la surface est scellée prématurément par les opérations de finition. Le mécanisme, documenté dans la CIP 20 de la National Ready Mixed Concrete Association (Delamination of Troweled Concrete Surfaces), implique le piégeage de l’eau de ressuage et de l’air sous une couche de surface densifiée.

Lors de la mise en place du béton, l’eau de ressuage remonte à la surface à mesure que les particules plus lourdes de granulats et de ciment sédimentent. Dans la pratique normale de finition, le finisseur attend que le ressuage ait cessé et que l’eau de ressuage se soit évaporée avant de commencer le talochage. Lorsque le talochage commence trop tôt — alors que le ressuage est encore actif et que le béton sous-jacent reste plastique — l’action de talochage scelle et densifie la surface, piégeant l’eau de ressuage et l’air montants dans les 3 à 10 mm supérieurs de la dalle. Ce fluide piégé crée une zone de rapport eau-ciment très élevé et de force de liaison nulle juste sous la surface scellée. Le résultat est une fine peau de surface dense de 3 à 6 mm d’épaisseur complètement séparée du corps de la dalle — un délaminage peu profond classique.

Le délaminage de construction est diagnostiqué par son apparence caractéristique : la couche délaminée est mince et uniforme, se produit par plaques associées aux opérations de finition (souvent concentrées là où le talochage s’est chevauché ou a été retardé), et n’est typiquement pas associée à la corrosion des armatures ou aux dommages de gel-dégel. Le son produit par le martelage au-dessus d’un délaminage de construction est creux mais distinctement plus aigu que celui du délaminage induit par corrosion en raison de la profondeur moindre et de l’épaisseur de vide plus faible. Ce type de délaminage se manifeste généralement dans la première année de service et peut évoluer en desquamation ou écaillage de surface s’il est soumis au trafic et aux cycles de gel-dégel.

Les autres causes liées à la construction incluent : une consolidation insuffisante du béton autour des armatures en acier, laissant des vides à l’interface acier-béton ; le délaminage de joint de coulée à l’interface entre des mises en place successives de béton lorsque la première couche avait commencé à prendre avant que la seconde couche ne soit placée ; la fissuration par tassement plastique au-dessus des armatures, qui crée un plan de délaminage naturel lorsque le béton se tasse tandis que l’armature le retient ; et le surtravail de la surface pendant la finition, qui amène un excès d’eau et de fines à la surface et augmente le rapport eau-ciment de la pâte près de la surface, affaiblissant sa liaison avec le béton sous-jacent.

Réaction alcali-silice (RAS)

La réaction alcali-silice est un processus chimique de détérioration qui peut produire des séparations de type délaminage, en particulier dans le béton avec des granulats réactifs et du ciment à haute teneur en alcalis. La réaction entre les hydroxydes alcalins (Na₂O et K₂O) dans la pâte de ciment et les formes réactives de silice dans certains granulats produit un gel alcali-silice expansif. Ce gel absorbe l’eau et gonfle, générant des pressions internes qui peuvent provoquer une fissuration en cartes, des éclats de surface et, à des stades avancés, un délaminage. Le délaminage induit par RAS diffère du délaminage induit par corrosion en ce qu’il est typiquement plus aléatoirement distribué plutôt qu’aligné sur les motifs d’armatures, et est souvent accompagné de l’exsudation caractéristique de gel aux fissures et du motif de fissuration distinctif rayonnant à partir des particules de granulats réactifs.

Comment le délaminage mène à l’écaillage

Le délaminage est la condition précurseur de l’écaillage — la rupture physique et la perte de matière de béton de la surface. La relation entre ces deux types de défauts est séquentielle et mécanistique, et la compréhension de cette progression est fondamentale pour la gestion des tabliers de ponts et des chaussées car elle définit la fenêtre d’opportunité pour la maintenance préventive.

La progression suit une séquence définie. Au Stade 1 (Initiation), la corrosion commence au niveau des armatures en acier mais n’a pas encore généré une pression expansive suffisante pour fissurer le béton. Aucun délaminage n’est détectable par quelque méthode que ce soit. Au Stade 2 (Microfissuration), des microfissures radiales se propagent vers l’extérieur à partir des armatures en corrosion dans le béton environnant. Ces fissures sont microscopiques — typiquement de 0,01 à 0,1 mm de largeur — et ne sont pas détectables par sondage mais peuvent être identifiées par des méthodes END avancées telles que la surveillance par émission acoustique ou l’écho d’impact à haute résolution. Au Stade 3 (Formation du délaminage), les microfissures coalescent en un plan de fracture horizontal continu parallèle à la surface. L’enrobage en béton est maintenant physiquement séparé du béton sous-jacent mais reste en place, maintenu par le verrouillage des granulats le long de la surface de fracture rugueuse et par la liaison des sections d’armatures non corrodées. Ce stade est détectable par traînage de chaîne, martelage et thermographie IR. Le plan de fracture peut avoir une largeur de 0,2 à 2 mm et peut être rempli d’air ou partiellement rempli de produits de corrosion et d’humidité. Au Stade 4 (Croissance du délaminage), le délaminage s’étend latéralement à mesure que la corrosion progresse, les microfissures adjacentes se connectent, et les vibrations induites par le trafic et la flexion fatiguent les ponts de verrouillage des granulats restants. La zone délaminée croît en superficie et les points d’attache résiduels s’affaiblissent. Au Stade 5 (Écaillage), l’enrobage en béton délaminé, maintenant affaibli au point que le verrouillage des granulats et la liaison résiduelle ne peuvent plus le soutenir, se détache sous l’influence du chargement du trafic, des cycles de gel-dégel ou de la dilatation thermique. L’enrobage en béton se sépare, exposant les armatures en acier sous-jacentes et créant un vide de surface avec des débris (FOD).

La perspicacité critique pour la gestion des actifs est le temps disponible entre la détection du délaminage et l’écaillage. Les recherches menées dans le cadre du programme LTBP (Long-Term Bridge Performance) de la FHWA indiquent que, pour les tabliers de ponts typiques dans les climats nordiques, le délaminage est détectable par sondage pendant 3 à 7 ans avant que l’écaillage ne se produise. Cette fenêtre est influencée par le chargement du trafic (le trafic de camions lourds accélère la transition), les cycles de gel-dégel (les tabliers nordiques transitionnent plus rapidement), la profondeur d’enrobage (un enrobage plus mince signifie un écaillage plus précoce), et la qualité du béton (un béton à plus haute résistance avec un meilleur verrouillage des granulats retient la couche délaminée plus longtemps). Pendant cette fenêtre, des réparations ciblées — rapiéçage à profondeur partielle ou hydrodémolition et revêtement — peuvent traiter le délaminage avant qu’il ne devienne un écaillage, à un coût typiquement 30 à 50 pour cent inférieur à la réparation du béton écaillé, et sans le danger de sécurité lié à la génération de FOD.

La relation entre la surface de délaminage et le risque d’écaillage suit un motif de seuil. Les petits délaminages isolés (moins de 0,1 m² ou 1 pi²) peuvent rester stables pendant de nombreuses années car le verrouillage des granulats en périphérie est suffisant pour soutenir la zone délaminée. Lorsque le délaminage dépasse environ 0,2 à 0,3 m² (2 à 3 pi²) , le rapport périmètre-surface diminue en dessous d’une valeur critique et la probabilité d’écaillage dans les 2 années suivantes augmente fortement. Ce comportement de seuil est incorporé dans plusieurs systèmes de gestion de ponts des DOT étatiques, où les cartes de délaminage sont analysées non seulement pour le pourcentage total de surface du tablier affectée, mais aussi pour la distribution de taille des zones de délaminage individuelles.

Méthodes de détection : Sondage acoustique traditionnel

Méthode du traînage de chaîne

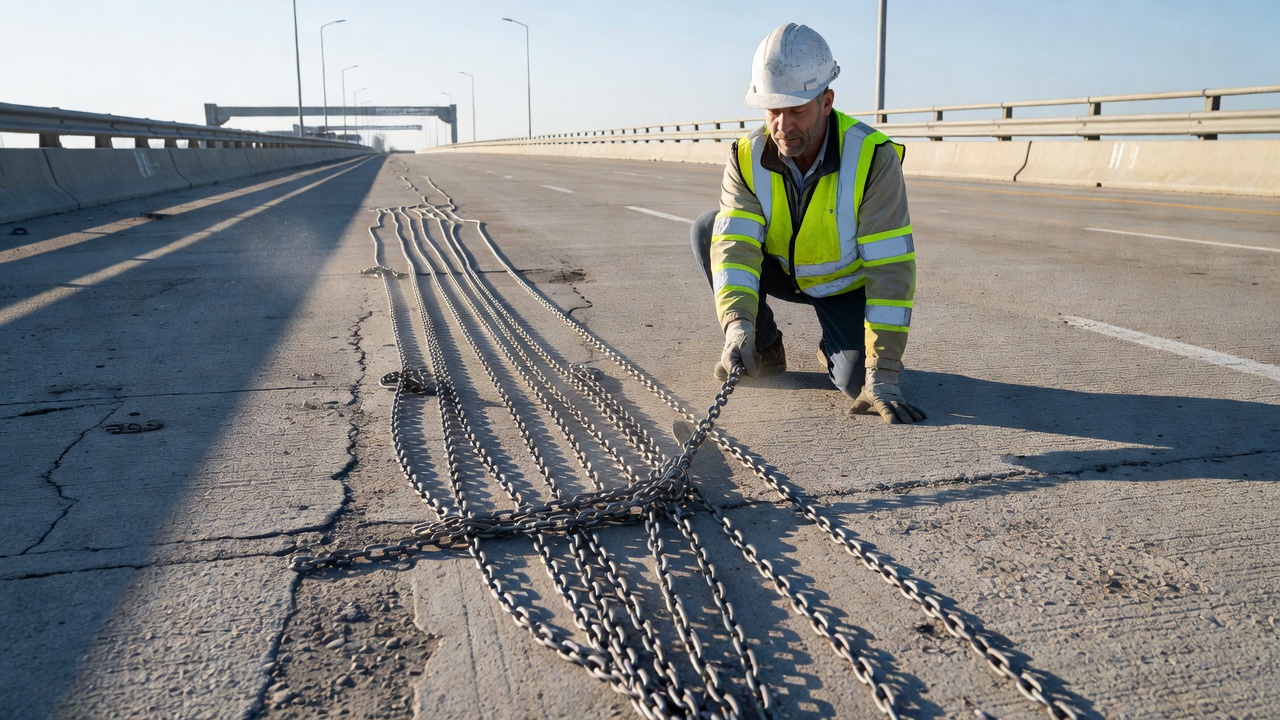

Le traînage de chaîne est la méthode traditionnelle la plus utilisée pour détecter le délaminage dans les tabliers de ponts en béton et est la méthode principale spécifiée dans la norme ASTM D4580/D4580M-23. La technique emploie une série de maillons ou de barres de chaîne en acier — typiquement quatre à cinq segments de chaîne, chacun de 300 à 450 mm (12 à 18 pouces) de long — traînés sur la surface en béton par un inspecteur marchant à un rythme régulier. Les chaînes sont généralement faites de maillons en tige d’acier de 6 à 10 mm (1/4 à 3/8 de pouce) de diamètre, et le poids total de l’ensemble de traînage est d’environ 4,5 à 7 kg (10 à 15 lb) pour assurer une énergie d’impact suffisante.

Le principe de fonctionnement est acoustique : lorsque les maillons de chaîne frappent du béton sain et intact, ils produisent un son clair, aigu et résonant. Lorsque la chaîne passe sur une zone délaminée, l’impact excite la couche de surface séparée, qui vibre comme une peau de tambour — produisant un son distinctement creux, de basse fréquence et sourd. Le contraste acoustique entre le béton sain et le béton délaminé est indubitable. Un inspecteur expérimenté peut identifier les limites du délaminage à 50 à 100 mm (2 à 4 pouces) près en écoutant la transition sonore lorsque la chaîne se déplace du béton sain vers le périmètre du délaminage.

Le traînage de chaîne est limité par plusieurs facteurs. Il n’est efficace que pour les délaminages à moins d’environ 100 mm (4 pouces) de la surface — les délaminages plus profonds ne produisent pas de son creux détectable car la masse de béton sus-jacente est trop rigide pour vibrer de manière audible. Il ne peut pas détecter le délaminage sous les revêtements bitumineux à moins que le délaminage ne soit suffisamment sévère pour avoir affecté le revêtement lui-même. La méthode est subjective — différents inspecteurs peuvent interpréter différemment les sons limites — bien que la variabilité inter-opérateur soit réduite par calibration sur des carottes. Le bruit du trafic sur les ponts actifs peut masquer le signal acoustique, nécessitant des fermetures de voie pour des essais efficaces. Le traînage de chaîne ne peut pas non plus distinguer le délaminage causé par la corrosion, le gel-dégel ou les défauts de construction — il identifie seulement la présence d’une discontinuité souterraine, pas sa cause.

La plateforme InfoTechnology de la FHWA documente que le traînage de chaîne et le martelage sont principalement utilisés pour détecter le délaminage modéré à sévère dans les structures en béton. La microfissuration précoce et les séparations de délaminage très fines (largeur d’intervalle inférieure à 0,5 mm) peuvent ne pas produire de signature acoustique détectable. Des recherches du DOT du Dakota du Nord indiquent que le traînage de chaîne détecte de manière fiable le délaminage lorsque la couche séparée a au moins 0,3 m² (3 pi²) de superficie et que l’intervalle de séparation est d’au moins 0,5 mm.

L’ASTM D4580 spécifie la procédure de traînage de chaîne en détail. Le tablier du pont est divisé en une grille d’unités de relevé, typiquement 0,6 m × 0,6 m (2 pi × 2 pi) ou 1 m × 1 m. L’inspecteur traîne la chaîne sur chaque unité de grille, écoutant le son creux caractéristique. Les zones délaminées sont marquées directement sur la surface du tablier avec de la peinture en aérosol ou enregistrées sur une carte quadrillée. Toutes les parties du tablier où le délaminage est identifié sont tracées sur une carte à l’échelle, et un contour est dessiné montrant les zones de délaminage. La surface totale délaminée est calculée en pourcentage de la surface totale du tablier, fournissant une métrique quantitative unique pour l’évaluation de l’état du tablier qui alimente directement les évaluations d’état des éléments de pont AASHTO.

Martelage

Le martelage est l’équivalent manuel du traînage de chaîne, utilisant un marteau tenu à la main — typiquement un marteau de géologue ou à panne ronde de 450 à 680 g (16 à 24 oz) — pour frapper la surface en béton à intervalles rapprochés. L’inspecteur tape la surface selon un motif quadrilatéral à un espacement d’environ 150 à 300 mm (6 à 12 pouces), écoutant le son creux caractéristique qui indique un délaminage. Le martelage est plus lent que le traînage de chaîne mais offre une plus grande précision dans la cartographie des limites de délaminage et est pratique dans les zones confinées — autour des garde-corps, des joints de dilatation, des gargouilles et des équipements encastrés — où le traînage de chaîne ne peut pas être manœuvré.

Le martelage fournit des informations plus détaillées que le traînage de chaîne. En variant la force d’impact et en écoutant attentivement, un inspecteur expérimenté peut estimer la profondeur du délaminage (les délaminages moins profonds produisent un son creux plus aigu) et évaluer la sévérité (une couche complètement détachée produit un son mort et sans résonance, tandis qu’une couche partiellement attachée produit un ton intermédiaire). Le coup de marteau fournit également un retour tactile : une sensation d’impact mort et sans résonance accompagne le son creux sur un délaminage sévère.

Le traînage de chaîne et le martelage restent largement utilisés car ils ne nécessitent aucun équipement spécialisé, aucun calibrage, aucune source d’alimentation et une formation minimale. Un inspecteur peut couvrir environ 2 000 à 3 000 m² (20 000 à 30 000 pi²) par jour en utilisant le traînage de chaîne sur un tablier de pont avec des fermetures de voie en place. Les principaux inconvénients — subjectivité, incapacité à détecter le délaminage à un stade précoce et l’exigence de fermetures de voie sur les ponts actifs — ont conduit au développement des méthodes END décrites dans la section suivante.

Méthodes de détection : Essais non destructifs

Thermographie infrarouge

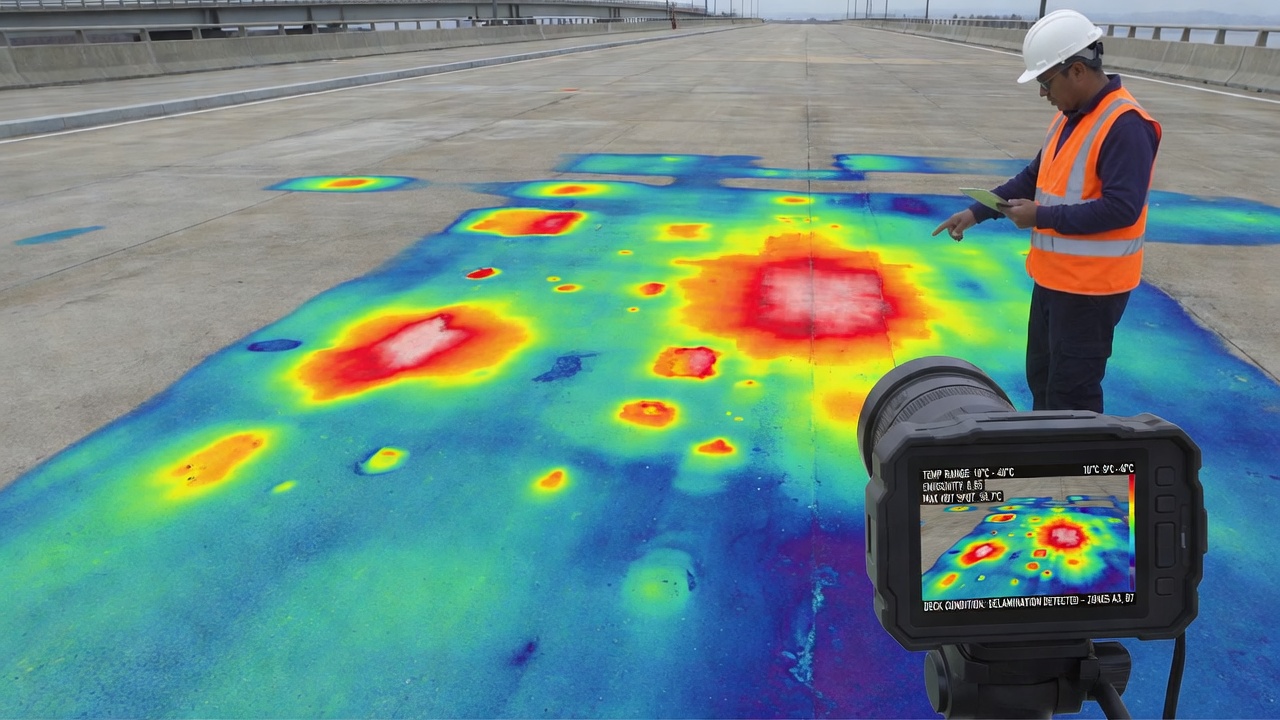

La thermographie infrarouge (IRT) exploite les propriétés thermiques du béton délaminé pour produire une carte visuelle des discontinuités souterraines sans contact physique avec la surface du tablier. Le principe physique est simple : l’intervalle rempli d’air ou d’humidité créé par le délaminage agit comme une barrière thermique qui modifie le taux de transfert de chaleur à travers le béton. Pendant le chauffage solaire, la fine couche de béton au-dessus d’un délaminage peu profond chauffe plus rapidement que le béton sain adjacent car la lame d’air empêche la chaleur absorbée de se conduire dans la masse de béton plus profonde. Pendant le refroidissement, la même couche mince refroidit plus rapidement. Une caméra infrarouge à haute résolution capture ces températures de surface différentielles — typiquement 0,5 °C à 3,0 °C (1 °F à 5 °F) — et les rend sous forme d’image thermique dans laquelle les zones délaminées apparaissent comme des anomalies thermiques distinctes.

La norme pour la thermographie IR des tabliers de ponts est l’ASTM D4788 (Méthode d’essai standard pour la détection des délaminages dans les tabliers de ponts par thermographie infrarouge). La norme spécifie les conditions dans lesquelles l’IRT est efficace : la surface du tablier doit être sèche (l’humidité masque les signatures thermiques), le taux de chauffage solaire doit être suffisant pour générer un contraste thermique (au moins 300 W/m² de rayonnement solaire est typiquement requis), le relevé doit être effectué pendant la phase de chauffage de la mi-matinée (environ 9 h à 12 h) ou la phase de refroidissement en soirée lorsque le taux de changement de température est à son maximum, et la surface du tablier doit être exempte de débris, d’eau stagnante et de matériaux meubles qui pourraient produire de fausses anomalies thermiques.

Les systèmes IRT pour l’inspection des tabliers de ponts sont généralement montés sur véhicule, avec la caméra infrarouge montée sur une flèche s’étendant vers l’avant ou sur le côté d’un véhicule de relevé se déplaçant à 5 à 15 km/h (3 à 10 mph). Cela permet un relevé complet de la largeur d’une voie sans fermeture de voie derrière le véhicule. Les caméras IRT modernes offrent une sensibilité thermique (NETD — Différence de Température Équivalente au Bruit) de 0,025 °C à 0,05 °C et une résolution spatiale de 640 × 480 pixels ou plus, permettant la détection de délaminages aussi petits que 0,1 m² (1 pi²) aux distances de travail montées sur véhicule.

Les avantages de l’IRT incluent : le fonctionnement sans contact (aucune fermeture de voie requise derrière le véhicule de relevé) ; une couverture rapide (jusqu’à 10 000 m² par heure, comparé à 500 m² par heure pour le traînage de chaîne) ; une sortie de données numériques adaptées à l’analyse automatisée et à l’intégration SIG ; et des enregistrements d’images thermiques objectifs et permanents pour la comparaison de référence et le suivi de la détérioration dans le temps. Les limites incluent : la sensibilité aux conditions météorologiques (la couverture nuageuse, la pluie récente ou le vent fort peuvent supprimer le contraste thermique) ; l’incapacité à détecter le délaminage sous les revêtements bitumineux de plus d’environ 50 mm (2 pouces) d’épaisseur ; une profondeur de détection limitée à environ 75 mm (3 pouces) pour des résultats fiables ; et la susceptibilité aux faux positifs provenant de la décoloration de surface, des débris, des marquages de chaussée et des variations d’humidité qui créent des signatures thermiques imitant le délaminage.

Des recherches publiées dans Construction and Building Materials (Omar et al., 2017) ont comparé l’IRT avec le traînage de chaîne sur des tabliers de ponts et ont trouvé une concordance globale de 80 à 90 pour cent pour les délaminages de plus de 0,3 m², l’IRT détectant certains délaminages manqués par le traînage de chaîne (stade précoce avec largeur d’intervalle inférieure à 0,5 mm) et le traînage de chaîne détectant certains manqués par l’IRT (délaminages profonds ou ceux sous des taches de surface). La nature complémentaire des deux méthodes a conduit de nombreuses agences de transport à utiliser l’IRT pour un criblage rapide suivi d’un traînage de chaîne ou d’un martelage ciblé dans les zones signalées par des anomalies thermiques.

Écho d’impact

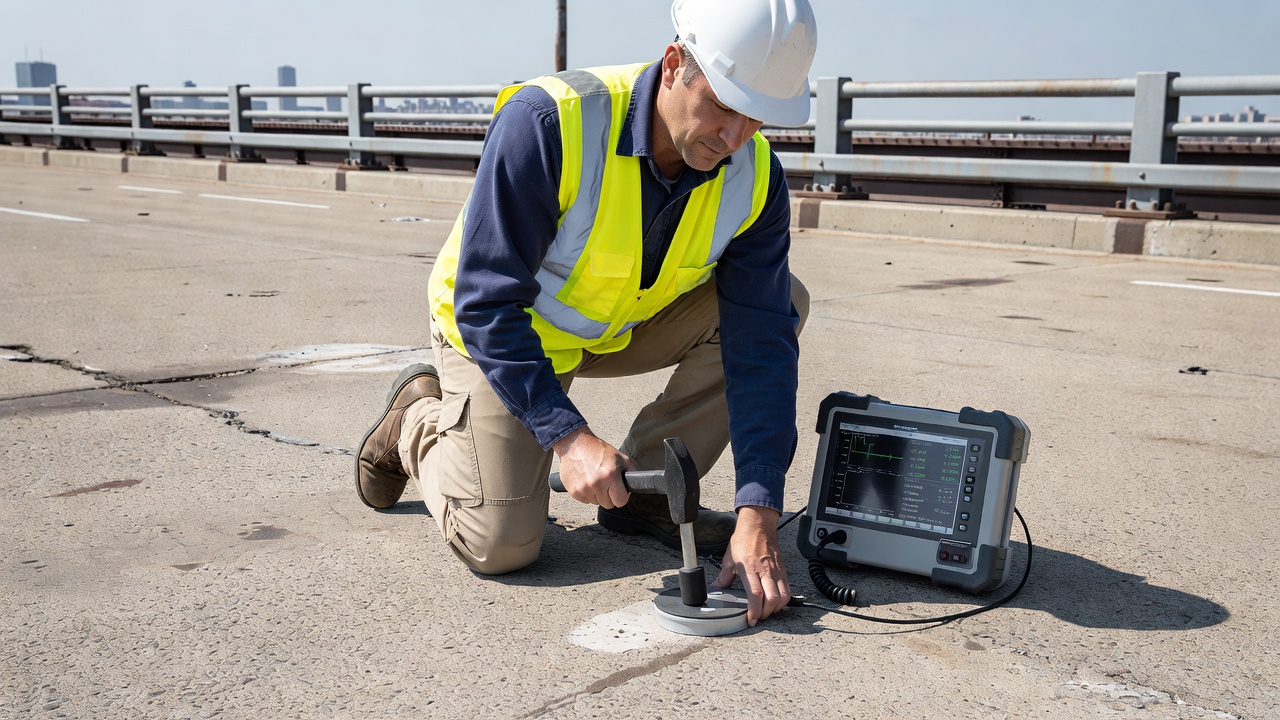

L’écho d’impact (IE) est une méthode END basée sur les ondes de contrainte qui détecte les défauts internes en analysant le spectre de fréquences des ondes acoustiques réfléchies par les limites internes du béton. La méthode est normalisée dans l’ASTM C1383 (Méthode d’essai standard pour la mesure de la vitesse des ondes P et de l’épaisseur des plaques de béton par la méthode d’écho d’impact). Dans les essais IE, un impact mécanique de courte durée — typiquement d’une bille d’acier de 3 à 15 mm de diamètre sur un percuteur à ressort — est appliqué à la surface du béton. L’impact génère une impulsion d’ondes de contrainte de compression (P) et de cisaillement (S) qui se propagent dans le béton. Ces ondes se réfléchissent sur les limites internes — le fond de la dalle, ou un délaminage — et reviennent à la surface, où un capteur de déplacement piézoélectrique haute fidélité enregistre l’historique du déplacement de surface.

Le signal temporel enregistré est transformé dans le domaine fréquentiel à l’aide de la transformée de Fourier rapide (FFT). Dans le béton sain d’épaisseur connue, le spectre de fréquences montre un pic dominant à la fréquence d’épaisseur : f = Cₚ / (2T), où Cₚ est la vitesse des ondes P dans le béton (typiquement 3 500 à 4 500 m/s) et T est l’épaisseur de la dalle. Pour un tablier de pont de 200 mm (8 pouces) d’épaisseur, la fréquence d’épaisseur est d’environ 8 à 11 kHz. Lorsqu’un délaminage est présent, la vibration flexionnelle de la fine couche délaminée génère un pic basse fréquence dans la gamme 2 à 6 kHz — substantiellement plus bas que la fréquence d’épaisseur — qui est diagnostique du délaminage. La profondeur du délaminage peut être estimée à partir de la fréquence en utilisant la même relation, en substituant la profondeur de délaminage à T.

L’écho d’impact offre plusieurs avantages par rapport au sondage acoustique : il peut détecter les délaminages à de plus grandes profondeurs (jusqu’à 500 mm dans des conditions favorables) ; il peut détecter les délaminages à des stades précoces avant qu’ils ne produisent un son creux audible ; il fournit des informations de profondeur et peut distinguer le délaminage peu profond du délaminage profond ; et il produit des données fréquentielles quantitatives adaptées au traitement automatisé du signal. Les principales limites sont : les essais point par point sont plus lents que le traînage de chaîne ou l’IRT monté sur véhicule ; la méthode nécessite une interprétation experte des spectres de fréquences ; elle ne peut pas être utilisée sur les tabliers recouverts d’asphalte car l’asphalte amortit les ondes de contrainte haute fréquence ; et la rugosité ou les irrégularités de surface peuvent provoquer un mauvais couplage du capteur et une dégradation du signal.

Des recherches à l’Université Western Michigan ont démontré que l’écho d’impact détecte de manière fiable les délaminages dans les tabliers de ponts en béton avec une précision de 85 à 95 pour cent par rapport aux carottes et à la confirmation visuelle après hydrodémolition. L’IE est particulièrement efficace pour détecter les délaminages qui sont trop profonds pour le sondage mais trop peu profonds pour être ignorés dans l’évaluation structurelle — typiquement ceux dans la plage de profondeur de 75 à 150 mm (3 à 6 pouces).

Radar à pénétration de sol

Le radar à pénétration de sol (GPR) détecte le délaminage indirectement en identifiant les conditions associées à la corrosion active — principalement l’humidité élevée, la concentration de chlorures et la présence de produits de corrosion au niveau des armatures. Le GPR fonctionne en transmettant de courtes impulsions d’énergie électromagnétique (typiquement une fréquence centrale de 1,0 à 2,6 GHz pour les applications de tabliers de ponts) dans le béton à partir d’une antenne couplée à l’air ou au sol. Les impulsions se réfléchissent aux interfaces où les propriétés diélectriques du matériau changent — la surface du béton, les armatures en acier, le fond du tablier et les zones de forte humidité ou concentration de chlorures.

Pour l’évaluation du délaminage, l’indicateur GPR principal est l’atténuation du signal au niveau du treillis d’armature supérieur. Le béton sain et sec est relativement transparent aux signaux GPR à 1,5 à 2,0 GHz, et le treillis d’armature produit des réflexions hyperboliques fortes et bien définies. Lorsque la corrosion est active, l’humidité associée et les ions chlorure dissous augmentent la conductivité électrique du béton entourant l’armature. Cette conductivité accrue atténue le signal GPR, réduisant l’amplitude de la réflexion des armatures. Les zones sévèrement corrodées peuvent ne montrer aucune réflexion visible des armatures. En cartographiant la variation de l’amplitude de réflexion des armatures sur le tablier, le GPR produit une carte d’état qui corrèle avec les zones de corrosion active et, par déduction, les zones où le délaminage se développe.

La plateforme InfoTechnology de la FHWA recommande d’utiliser le GPR en combinaison avec d’autres méthodes — par exemple, les données d’écho d’impact ou de traînage de chaîne peuvent établir des seuils de délaminage par rapport auxquels les seuils d’atténuation GPR sont calibrés, ou les données de résistivité électrique peuvent établir des seuils de contamination par les chlorures. Le GPR offre l’avantage d’un fonctionnement monté sur véhicule à vitesse de circulation (jusqu’à 80 km/h ou 50 mph avec des antennes cornets couplées à l’air), permettant un criblage des tabliers de ponts à l’échelle du réseau sans fermeture de voie, et la collecte de données sur les tabliers recouverts d’asphalte où les autres méthodes END échouent. Les limites incluent : la détection est indirecte (le GPR détecte l’environnement de corrosion, pas le délaminage lui-même) ; la pénétration du signal est limitée dans le béton humide ou le béton à haute teneur en chlorures ; les treillis d’armature denses peuvent masquer les signaux plus profonds ; et l’interprétation nécessite une expertise significative et souvent une calibration par vérité de terrain avec des carottes ou d’autres résultats END.

Essai de potentiel de demi-cellule

L’essai de potentiel de demi-cellule, normalisé dans l’ASTM C876 (Méthode d’essai standard pour les potentiels de corrosion des armatures en acier non revêtues dans le béton), mesure la différence de potentiel électrique entre les armatures en acier et une électrode de référence (typiquement cuivre/sulfate de cuivre, Cu/CuSO₄) placée sur la surface du béton. Le potentiel mesuré indique la probabilité thermodynamique qu’une corrosion active se produise au niveau des armatures. Les potentiels plus négatifs que -350 mV (vs. Cu/CuSO₄) indiquent une probabilité supérieure à 90 pour cent de corrosion active ; les potentiels entre -200 mV et -350 mV indiquent une activité de corrosion incertaine ; les potentiels moins négatifs que -200 mV indiquent une probabilité supérieure à 90 pour cent d’absence de corrosion.

Les cartes de potentiel de demi-cellule fournissent un indicateur direct de l’endroit où la corrosion est active et, par extension, de l’endroit où le délaminage est susceptible de se former ou s’est déjà formé. La méthode ne détecte pas le délaminage directement mais identifie les cellules de corrosion qui entraînent la formation du délaminage. Elle est typiquement utilisée conjointement avec le traînage de chaîne, l’IE ou le GPR pour fournir une image complète de l’état du tablier de pont. L’ASTM C876 exige une continuité électrique entre toutes les barres d’armature dans la zone d’essai et une connexion aux barres à un endroit exposé — une limitation pratique sur les tabliers sans armatures accessibles.

Méthodes de détection : Approches par IA et drones

L’intégration de véhicules aériens sans pilote (drones), d’imagerie haute résolution et d’intelligence artificielle représente la frontière la plus rapidement évolutive dans la détection du délaminage. Ces technologies répondent aux limitations fondamentales de l’inspection traditionnelle : le besoin de fermetures de voie, l’exposition des inspecteurs aux dangers du trafic, l’interprétation subjective des données et l’incapacité à inspecter efficacement les grandes surfaces de chaussées aéroportuaires où les fermetures de voie sont opérationnellement peu pratiques.

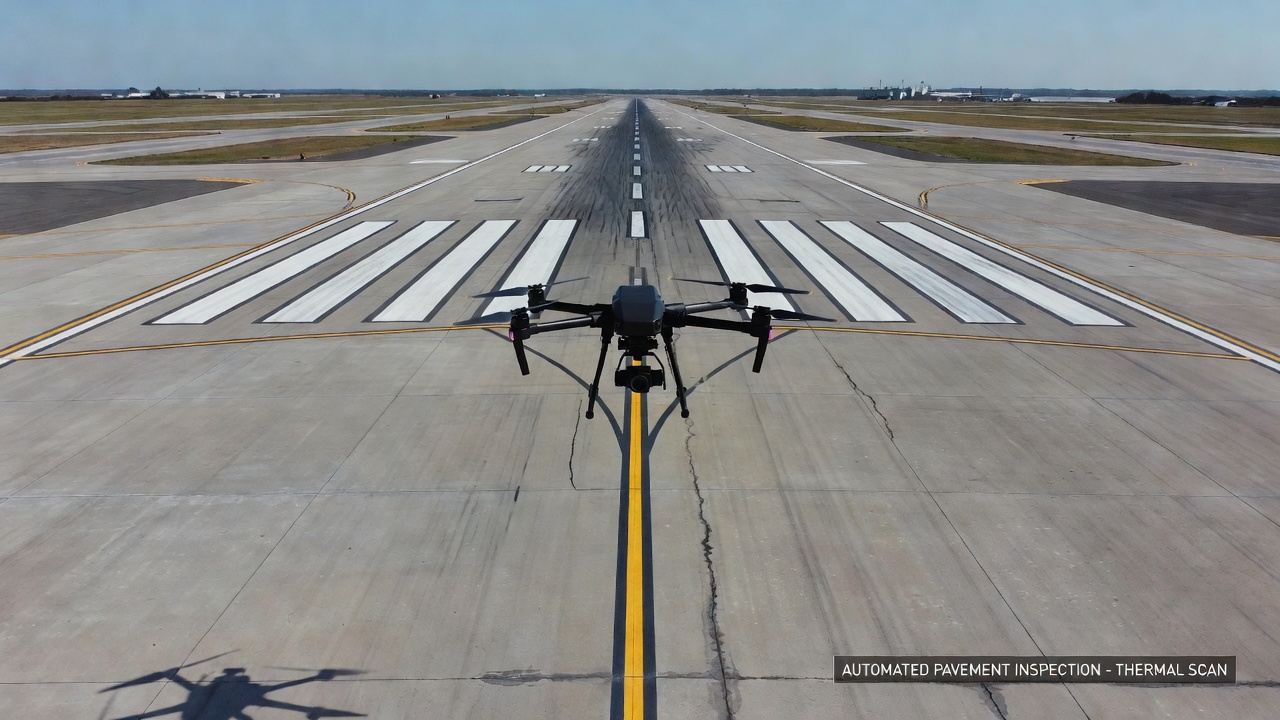

L’imagerie thermique montée sur drone combine la mobilité et la perspective aérienne d’un UAV avec une charge utile de caméra thermique légère (typiquement un capteur microbolomètre non refroidi avec une résolution de 640 × 512, pesant moins de 500 g). Le drone vole selon un motif quadrillé préprogrammé à une altitude de 10 à 30 m au-dessus de la surface de la chaussée, capturant des images thermiques se chevauchant à une cadence de 1 à 2 Hz. Les images résultantes sont assemblées en une mosaïque thermique orthorectifiée couvrant toute la surface du tablier ou de la piste. Le délaminage apparaît comme des anomalies thermiques dans la mosaïque, analogue à l’IRT monté sur véhicule mais avec l’avantage d’une couverture de surface complète, d’aucune perturbation du trafic et de la capacité de capturer toute la surface en un seul cycle de chauffage diurne.

Les relevés thermiques par drone sont particulièrement bien adaptés à l’inspection des chaussées aéroportuaires, où la grande surface (une piste commerciale typique mesure 3 000 à 4 000 m de long et 45 à 60 m de large, donnant 135 000 à 240 000 m² de surface à inspecter), les restrictions d’accès strictes et les fenêtres d’inspection limitées pendant les opérations actives rendent les méthodes traditionnelles au sol extrêmement difficiles. Un relevé par drone peut couvrir une piste entière en 2 à 4 heures de vol pendant une seule fenêtre de fermeture de nuit ou de début de matinée, produisant une carte thermique complète qui peut être analysée dans les jours suivants sans accès supplémentaire à la piste.

Les réseaux de neurones convolutifs (CNN) et les algorithmes d’apprentissage profond ont été appliqués à la détection automatisée du délaminage à partir de données GPR et d’imagerie thermique. Des chercheurs de l’Université du Delaware ont développé des modèles d’apprentissage profond entraînés sur des milliers d’images thermiques et GPR étiquetées qui peuvent identifier les motifs de délaminage avec des taux de précision de 85 à 92 pour cent par rapport aux carottes de vérité de terrain et aux cartes de traînage de chaîne. Une étude de 2024 publiée dans Case Studies in Construction Materials a démontré une approche de réseau de neurones convolutif unidimensionnel pour la détection automatisée du délaminage dans les données GPR, atteignant des taux de détection dépassant 90 pour cent pour les délaminages de plus de 0,2 m².

La firme d’ingénierie Benesch a déployé un système de production combinant drones, IA et technologie de jumeau numérique qui réduit le temps d’inspection des chaussées de 75 pour cent par rapport aux méthodes manuelles traditionnelles. Leur système utilise l’imagerie optique et thermique haute résolution capturée par drone pour alimenter des algorithmes d’IA qui détectent, classifient et géolocalisent automatiquement les fissures, le délaminage, l’écaillage et autres détresses de chaussée. Les résultats alimentent un jumeau numérique de la chaussée qui suit la détérioration dans le temps et priorise les réparations.

La Branche de Recherche et Développement Technologique Aéroportuaire de la FAA a exploré l’apprentissage profond activé par caméra embarquée pour la détection des détresses des pistes d’aéroport, avec l’objectif d’équiper les véhicules d’exploitation aéroportuaire de caméras qui scannent en continu les chaussées pendant les opérations de routine, appliquant l’IA embarquée pour détecter les défauts en développement — y compris les déformations subtiles de surface qui accompagnent parfois le délaminage — sans missions d’inspection dédiées.

Les principales limites des approches par IA/drones incluent : les restrictions réglementaires sur les opérations de drones dans les aéroports (nécessitant une coordination avec le contrôle du trafic aérien et la publication de NOTAM) ; la sensibilité aux conditions météorologiques (le vent, les précipitations et la faible luminosité affectent à la fois la sécurité du vol du drone et la qualité de l’image thermique) ; la nature de « boîte noire » de certains modèles d’IA, qui peut rendre difficile l’explication ou la vérification des détections individuelles ; et la dépendance à des données de vérité de terrain de haute qualité pour l’entraînement du modèle, ce qui nécessite des données d’inspection traditionnelles pour amorcer le système d’IA.

Classification de la sévérité et priorisation des réparations

La sévérité du délaminage est classée dans le cadre plus large de l’évaluation de l’état des tabliers de ponts, qui intègre l’étendue du délaminage avec d’autres indicateurs de détresse pour attribuer des notes d’état et prioriser les réparations. Les principaux systèmes de classification sont le système AASHTO d’inspection des éléments de pont et le système de notes d’état du National Bridge Inventory (NBI) de la FHWA.

États de condition des éléments de pont AASHTO

L’élément de pont AASHTO 12 (Tablier en béton armé) définit quatre états de condition basés sur l’étendue et la sévérité de la détérioration :

Note d’état NBI de la FHWA (Article 58 — Tablier)

Le NBI utilise une échelle numérique de 0 à 9 pour l’évaluation de l’état du tablier :

Le pourcentage de la surface du tablier délaminée est directement utilisé dans ces systèmes de classification. Un tablier de pont avec plus de 2 pour cent de surface délaminée déclenche typiquement une transition de l’État de Condition 1/2 à l’État de Condition 2/3 et de NBI 7 à NBI 6. Un tablier dépassant 10 pour cent de surface délaminée déclenche la transition vers l’État de Condition 4 et NBI 4 (Mauvais), ce qui active typiquement la planification de la réhabilitation — y compris les revêtements structurels, l’hydrodémolition et le remplacement, ou le remplacement complet du tablier.

Cadre de priorisation des réparations

Le cadre décisionnel pour la réparation du délaminage suit une approche systématique :

Délaminage < 2 pour cent de la surface du tablier, aucune armature exposée : Aucune réparation immédiate requise. Continuer la surveillance par inspection de routine. Appliquer un scellement du tablier ou un revêtement à faible perméabilité pour ralentir l’ingression des chlorures et le taux de corrosion. Planifier une réinspection dans les 2 à 3 ans.

Délaminage de 2 à 10 pour cent de la surface du tablier, armature exposée isolée : Réparations ciblées à profondeur partielle pour les zones de délaminage individuelles. Enlever le béton non sain par burinage ou hydrodémolition à une profondeur minimale de 25 mm (1 pouce) sous l’armature. Nettoyer et revêtir les armatures exposées. Mettre en place un mortier de réparation modifié par polymères ou un béton de fumée de silice. Appliquer un scellant pénétrant ou un mince revêtement polymère sur toute la surface du tablier pour ralentir l’ingression continue des chlorures. Réinspecter dans les 2 ans.

Délaminage de 10 à 25 pour cent de la surface du tablier, armature exposée généralisée avec perte de section : Réhabilitation majeure requise. Les options incluent : hydrodémolition de toute la surface du tablier jusqu’en dessous du treillis d’armature supérieur, suivie d’un revêtement en béton dense ou en béton modifié au latex (minimum 50 mm ou 2 pouces d’épaisseur) ; installation d’un système de protection cathodique pour arrêter la corrosion en cours ; ou revêtement structurel avec membrane d’étanchéité pour isoler le tablier d’une exposition supplémentaire à l’humidité et aux chlorures. Le remplacement complet du tablier devient compétitif en termes de coût dans cette fourchette, particulièrement si le tablier présente d’autres déficiences structurelles.

Délaminage > 25 pour cent de la surface du tablier, perte de section significative, préoccupations structurelles : Le remplacement complet du tablier est typiquement la solution recommandée. Le béton du tablier est complètement enlevé, les poutres en acier structurel ou en béton sont inspectées et réparées si nécessaire, de nouvelles armatures sont placées et du nouveau béton est coulé. Pour les ponts où le remplacement du tablier est programmé mais pas encore financé, les mesures intérimaires incluent l’affichage de restrictions de charge et l’augmentation de la fréquence d’inspection (annuelle ou semestrielle).

Le rapport typique d’escalade des coûts est d’environ 1:3:10. C’est-à-dire, si le coût du scellement d’un tablier sain pour empêcher l’ingression des chlorures est pris comme 1 unité, le coût des réparations à profondeur partielle pour un délaminage modéré est d’environ 3 unités, et le coût du remplacement complet du tablier pour un délaminage étendu est d’environ 10 unités. Ce multiplicateur de coût — 10 $ pour chaque 1 $ qui aurait pu être dépensé en prévention — est l’argument économique central qui motive les programmes de maintenance préventive dans la gestion des ponts.

Délaminage dans les infrastructures aéroportuaires

Le délaminage dans les chaussées en béton des aéroports — pistes, voies de circulation, aires de trafic et aires de stationnement — présente des défis uniques qui le distinguent du délaminage des tabliers de ponts. Bien que les mécanismes fondamentaux soient identiques (expansion induite par corrosion créant des plans de fracture horizontaux), le contexte opérationnel, la géométrie et le profil de conséquences sont suffisamment différents pour mériter une considération dédiée.

Contexte opérationnel et criticité

Les chaussées en béton des aéroports diffèrent des tabliers de ponts de plusieurs manières qui affectent le comportement et la gestion du délaminage. Épaisseur : Les dalles de béton des pistes et voies de circulation d’aéroport sont typiquement de 300 à 500 mm (12 à 20 pouces) d’épaisseur — substantiellement plus épaisses qu’un tablier de pont de 200 à 250 mm (8 à 10 pouces). Le treillis d’armature supérieur dans une chaussée aéroportuaire est typiquement à 75 à 100 mm (3 à 4 pouces) de profondeur, comparé à 50 à 65 mm (2 à 2,5 pouces) pour un tablier de pont. Cette plus grande profondeur d’enrobage retarde la pénétration des chlorures et l’initiation de la corrosion mais rend également le délaminage plus profond, réduisant la sensibilité des méthodes de sondage acoustique.

Configuration des joints : Les chaussées aéroportuaires sont des chaussées en béton ordinaire jointoyé (JPCP), avec des joints de retrait transversaux espacés de 4,5 à 7,5 m (15 à 25 pi) selon l’AC 150/5320-6G de la FAA. Chaque joint est un point d’entrée potentiel pour l’humidité, les produits chimiques de dégivrage et les matériaux incompressibles. La détérioration des joints et le délaminage sont étroitement liés — l’eau pénétrant par les joints de scellement défaillants accélère la corrosion des armatures au bord de la dalle, où le délaminage s’initie souvent.

Exposition aux produits de dégivrage : Les chaussées aéroportuaires sont exposées aux fluides de dégivrage des aéronefs (Type I : glycol chauffé ; Type IV : glycol épaissi), aux produits chimiques de dégivrage des pistes (acétate de potassium, formiate de sodium, urée) et, dans certains endroits, aux dégivrants à base de chlorures. Les dégivrants à base d’acétate de potassium et de formiate de sodium, bien que non corrosifs pour l’acier en théorie, ont été associés à une détérioration accélérée du béton par un mécanisme différent : la réaction chimique avec l’hydroxyde de calcium dans la pâte de ciment, qui peut provoquer un ramollissement de surface et augmenter la porosité, accélérant la pénétration des chlorures jusqu’au niveau des armatures. La FAA a publié des directives (CertAlert 09-03) concernant le potentiel des dégivrants à base d’acétate de potassium à accélérer la carbonatation et la corrosion dans les chaussées en béton, en particulier dans les zones avec une profondeur d’enrobage marginale.

Conséquence des FOD : Le risque de débris (FOD) lié à l’écaillage induit par délaminage sur les pistes a des conséquences bien plus graves que sur les autoroutes. Un seul fragment de béton provenant d’un écaillage peut provoquer des dommages catastrophiques au moteur s’il est ingéré au décollage, entraînant la perte de l’aéronef. Pour cette raison, la gestion des chaussées aéroportuaires met un accent extrême sur la détection et la réparation du délaminage avant que l’écaillage ne se produise. Le système PCI PAVER/ASTM D5340 utilisé pour l’évaluation de l’état des chaussées aéroportuaires incorpore le délaminage indirectement à travers ses catégories de détresse d’écaillage de joint et d’écaillage de coin — les manifestations de surface du délaminage sous-jacent — plutôt que d’enregistrer le délaminage comme un type de détresse séparé.

Considérations de détection pour les chaussées aéroportuaires

L’accès d’inspection aux pistes est sévèrement contraint. Une piste d’aéroport commercial typique est disponible pour inspection pendant des fenêtres de fermeture nocturnes limitées, souvent de 4 à 6 heures entre la dernière arrivée et le premier départ. Le traînage de chaîne manuel ou le martelage d’une piste entière est impraticable dans ces fenêtres — une piste de 3 000 m × 60 m représente 180 000 m² de surface, nécessitant environ 60 heures-inspecteur avec le traînage de chaîne. Les plateformes IRT montées sur véhicule peuvent relever la même surface en 3 à 4 heures, les rendant opérationnellement réalisables dans une seule fenêtre de fermeture.

L’enrobage d’armature plus profond dans les chaussées aéroportuaires (75–100 mm vs. 50–65 mm) réduit la sensibilité de l’IRT car le signal thermique d’un délaminage à 75+ mm de profondeur est atténué et diffusé par la conduction thermique latérale, réduisant le contraste thermique à la surface. L’IRT reste efficace mais nécessite des conditions plus favorables — chauffage solaire plus fort, vitesses de vent plus faibles et minutage soigneux — pour détecter les délaminages à la plus grande profondeur typique des chaussées aéroportuaires. Le GPR n’est pas affecté par la profondeur dans les gammes rencontrées et est de plus en plus utilisé pour l’évaluation de l’état des chaussées aéroportuaires.

Les relevés thermiques et optiques par drone offrent l’approche la plus prometteuse pour le criblage du délaminage aéroportuaire car ils peuvent opérer dans les fenêtres d’accès restreintes, couvrir toute la surface de la chaussée et ne nécessitent pas d’accès véhiculaire à la surface de la piste (les drones peuvent opérer depuis l’accotement de la piste ou les voies de circulation adjacentes).

Considérations de réparation

La réparation à profondeur partielle — le traitement standard pour le délaminage isolé — dans les chaussées aéroportuaires doit tenir compte des pressions de pneu élevées et des charges dynamiques imposées par les opérations des aéronefs. Les pressions de gonflage des pneus d’aéronefs pour les transports commerciaux vont de 1 200 à 1 550 kPa (175 à 225 psi) pour les avions à fuselage étroit et jusqu’à 1 550 kPa (225 psi) pour les avions à fuselage large. Ces pressions sont substantiellement plus élevées que les pressions de pneus de camions autoroutiers (600 à 830 kPa ou 90 à 120 psi) et imposent des contraintes de compression et de cisaillement près de la surface plus élevées sur les zones de réparation. Les matériaux de réparation pour le délaminage des chaussées aéroportuaires doivent donc avoir une résistance à la compression précoce élevée, une excellente adhérence au béton de support et un faible retrait pour maintenir l’intégrité de la liaison sous le chargement des aéronefs.

L’AC 150/5380-6C de la FAA (Lignes directrices et procédures pour l’entretien des chaussées aéroportuaires) fournit des procédures de réparation détaillées pour les détresses des chaussées en béton, y compris l’écaillage des joints et les défauts de surface — les manifestations de surface du délaminage. La réparation standard d’écaillage à profondeur partielle détaillée dans l’AC 150/5380-6C Annexe A8 — avec des coupes à la scie verticales de 50 mm (2 pouces) de profondeur s’étendant 75 mm (3 pouces) au-delà de la limite du délaminage, enlèvement du béton non sain jusqu’au substrat sain, et mise en place d’un matériau de réparation à haute résistance précoce — s’applique également à la réparation du délaminage, avec l’exigence supplémentaire que la réparation doit s’étendre à travers le délaminage jusqu’au béton sain sous le plan de fracture.

Pour le délaminage directement causé par la corrosion des armatures, l’AC 150/5380-6C souligne que tout acier corrodé doit être exposé, nettoyé (sablé ou brossé métallique jusqu’au métal nu), revêtu (typiquement avec une primaire riche en zinc ou un revêtement époxyde), et en cas de perte de section significative (supérieure à 10 pour cent de la surface de la section transversale), le segment de barre affecté doit être remplacé par de nouvelles armatures épissurées à la barre existante conformément aux exigences de longueur d’épissure de l’ACI 318. Si la corrosion s’étend le long de la barre au-delà de la limite du délaminage, la réparation doit être étendue pour englober toute la longueur affectée par la corrosion.

La contrainte opérationnelle sur la réparation des chaussées aéroportuaires est le temps. Les réparations de pistes doivent être achevées dans la fenêtre de fermeture disponible ou risquer une perturbation opérationnelle significative. Cela a conduit au développement de matériaux de réparation à prise rapide — ciment phosphate de magnésium (temps de travail d’environ 10 minutes, prêt à la circulation en 1 à 2 heures), ciment sulfo-alumineux de calcium et bétons à prise rapide modifiés par polymères propriétaires qui atteignent la résistance à la compression requise (typiquement 20 MPa ou 3 000 psi minimum avant ouverture à la circulation) dans les 2 à 4 heures suivant la mise en place.

Pour une gestion complète des chaussées aéroportuaires, l’évaluation du délaminage devrait être intégrée dans le cycle de relevé PCI. Bien que la méthodologie PCI (ASTM D5340) n’enregistre pas le délaminage comme une détresse séparée, la présence et l’étendue de l’écaillage des joints et de l’écaillage de coin — qui sont enregistrés — peuvent servir d’indicateur indirect de l’étendue du délaminage sous-jacent. Une section de chaussée présentant des niveaux élevés d’écaillage de joints de moyenne et haute sévérité (Code de détresse 74) et d’écaillage de coin (Code de détresse 75) devrait être étudiée avec des méthodes END (GPR, IE ou IRT) pour déterminer si le délaminage actif s’étend au-delà des limites visibles de l’écaillage, indiquant un besoin de réhabilitation à plus grande échelle plutôt que des réparations d’écaillage individuelles.

Résumé comparatif des méthodes de détection

Références et normes

• ASTM D4580/D4580M-23 — Pratique standard pour la mesure des délaminages dans les tabliers de ponts en béton par sondage acoustique
• ASTM D4788 — Méthode d’essai standard pour la détection des délaminages dans les tabliers de ponts par thermographie infrarouge
• ASTM C1383 — Méthode d’essai standard pour la mesure de la vitesse des ondes P et de l’épaisseur des plaques de béton par la méthode d’écho d’impact
• ASTM C876 — Méthode d’essai standard pour les potentiels de corrosion des armatures en acier non revêtues dans le béton
• ASTM D5340 — Méthode d’essai standard pour les relevés d’indice d’état des chaussées aéroportuaires
• Manuel AASHTO pour l’inspection des éléments de pont, 2e édition (avec interims)
• Normes nationales d’inspection des ponts de la FHWA (23 CFR Partie 650, Sous-partie C)
• InfoTechnology FHWA : Technologies d’évaluation de l’état des tabliers de ponts
• AC 150/5380-6C de la FAA — Lignes directrices et procédures pour l’entretien des chaussées aéroportuaires
