Le tassement différentiel est un déplacement vertical inégal de la chaussée ou d’éléments structurels dû à une compression non uniforme du sol de fondation, provoquant fissuration, ressauts et perturbation du drainage. Couvre les causes (sol variable, mauvais compactage, humidité, charge), les indicateurs visuels (fissures, flaques, joints désalignés) et l’évaluation par LiDAR, profilométrie et nivellement de précision lors de l’inspection.
Le tassement différentiel est le déplacement vertical non uniforme de points adjacents sur une surface de chaussée, une fondation structurelle ou un remblai d’approche de pont causé par des variations de compressibilité du sol de fondation, de qualité de compactage, de conditions d’humidité ou de charges appliquées sur l’emprise de la structure. Il se distingue fondamentalement du tassement uniforme, où l’ensemble de la structure ou de la section de chaussée s’affaisse de la même quantité verticale sans introduire de distortion, de rotation angulaire ou de fissuration entre les éléments adjacents.
La distinction entre ces deux types de tassement est cruciale pour l’inspection des chaussées et la conception géotechnique. Le tassement uniforme, bien qu’il puisse réduire les dégagements ou affecter les pentes de drainage, ne produit généralement pas de détresse structurelle dans les chaussées rigides ou les structures à ossature car aucune rotation relative ni déformation en traction ne se développe entre les éléments adjacents. Par exemple, une fondation de bâtiment qui s’affaisse uniformément de 25 mm sur l’ensemble de son emprise ne connaîtra généralement pas de fissuration ni de problèmes de service. Les limites de tassement total admissible dans les codes géotechniques (généralement 25-50 mm pour les fondations superficielles sur sable selon l’USACE) sont donc moins restrictives que les limites de tassement différentiel admissible (souvent 12-20 mm pour les mêmes conditions).
Le tassement différentiel introduit une distortion angulaire (δ/L), définie comme le déplacement vertical relatif δ entre deux points divisé par la distance horizontale L qui les sépare. La distortion angulaire est directement corrélée aux dommages structurels. Les travaux fondateurs de Skempton et MacDonald (1956), toujours référencés par l’Eurocode 7 et la pratique géotechnique internationale, ont établi les critères de distortion angulaire suivants pour les structures : 1/150 pour les dommages structurels aux ossatures porteuses, 1/300 pour les fissurations initiales dans les murs et les finitions, et 1/500 comme limite conservative recommandée pour les structures sensibles. Pour les chaussées, les tolérances de distortion angulaire sont plus strictes car la planéité de surface affecte directement la dynamique des véhicules et des aéronefs. Les limites typiques de tassement différentiel admissible pour les chaussées souples sous charges de trafic sont d’environ 25 mm au total avec une limite de distortion angulaire de 1:500.
Dans le contexte des chaussées aéronautiques, le tassement différentiel est d’une importance capitale car les opérations aériennes exigent des tolérances de surface extrêmement strictes. L’Annexe 14 de l’OACI — Aérodromes, Volume I exige que les surfaces de chaussée soient maintenues pour prévenir les Corps Étrangers (FOD) et assurer la sécurité de la circulation des aéronefs au sol. La Circulaire Consultative FAA AC 150/5380-6C spécifie que les déviations de surface de chaussée dépassant 6 mm sous une règle de 4,5 m justifient une investigation. Ces tolérances sont nettement plus strictes que les normes typiques des chaussées routières, reflétant les vitesses plus élevées, les charges plus lourdes et la tolérance moindre aux défauts des opérations aériennes.
Le tassement différentiel doit également être distingué des autres détresses verticales de chaussée telles que le soulèvement (déplacement vers le haut dû aux sols expansifs ou à l’action du gel), l’orniérage (déformation plastique dans les couches de chaussée sous les charges de trafic sans tassement du sol de fondation), et la consolidation (changement de volume dépendant du temps dans les sols fins saturés). Alors que le soulèvement produit un mouvement vers le haut et l’orniérage produit des dépressions uniquement dans les traces de roues, le tassement différentiel produit des déplacements verticaux larges et systématiques qui suivent les conditions du sol de fondation plutôt que les schémas de circulation.
La cause la plus fondamentale du tassement différentiel est la variabilité spatiale des propriétés du sol de fondation. Lorsque des zones adjacentes sous une chaussée ont des caractéristiques contrainte-déformation différentes, elles s’affaissent de quantités différentes sous la même charge appliquée. Cette variabilité se manifeste sous plusieurs formes :
Stratification — des couches alternées de sable, silt, argile ou sols organiques produisent des profils de compression distincts. Les strates dominées par le sable subissent un tassement immédiat (élastique) lors de l’application de la charge, tandis que les strates dominées par l’argile subissent une consolidation primaire et secondaire dépendante du temps qui peut se poursuivre pendant des années. Le module résilient (Mr) des sols de fondation peut varier de moins de 5 000 psi (34,5 MPa) dans les argiles molles à plus de 30 000 psi (207 MPa) dans les matériaux granulaires denses. Les changements latéraux brusques de Mr produisent des bassins de déflexion différentielle sous les surfaces de chaussée.
Limites d’Atterberg et Indice de Plasticité (IP) — les sols avec un IP élevé (supérieur à 35) dans certaines zones et un IP faible dans les zones adjacentes provoquent une réponse asymétrique volume-humidité. La limite de retrait, la limite de plasticité et la limite de liquidité définissent collectivement la plage de plasticité dans laquelle les sols se comportent de manière plastique. Les argiles à IP élevé subissent un changement de volume significatif avec les variations d’humidité, produisant un soulèvement et un tassement cycliques qui s’accumulent avec le temps.
Zones de transition entre les sections de déblai et de remblai sont particulièrement vulnérables au tassement différentiel. Le sol naturel non perturbé côtoie un remblai nouvellement mis en place avec des caractéristiques de compressibilité fondamentalement différentes. Le remblai subira généralement une compression supplémentaire sous son propre poids et les charges superposées, tandis que la zone de déblai reste stable. Cette différence produit un profil de tassement caractéristique à la transition, facilement visible lors de l’inspection des chaussées.
Un compactage inadéquat pendant la construction laisse le sol de fondation à une densité inférieure à sa densité sèche maximale (DSM), telle que déterminée par l’essai Proctor (ASTM D698 pour le Proctor Standard ou ASTM D1557 pour le Proctor Modifié). Lorsque la densité sèche réalisée est inférieure au compactage relatif spécifié — typiquement 95 % du Proctor Modifié pour la base granulaire sous la chaussée et 90-95 % pour le remblai de sol de fondation — le sol a un indice des vides plus élevé que celui prévu par le calcul. Sous l’effet des charges de trafic et du poids propre, ces zones meubles subissent une densification supplémentaire, produisant des dépressions de surface.
L’essai Proctor établit la relation entre la densité sèche et la teneur en eau pour une énergie de compactage donnée. Le Proctor Standard (ASTM D698) utilise un marteau de 5,5 lb tombant de 12 pouces sur trois couches de sol à 25 coups par couche, fournissant une énergie de 12 400 ft-lb/ft³. Le Proctor Modifié (ASTM D1557) utilise un marteau de 10 lb tombant de 18 pouces sur cinq couches à 25 coups chacune, fournissant 56 000 ft-lb/ft³ — environ 4,5 fois l’énergie de compactage. Ce dernier est la norme pour les spécifications de compactage du sol de fondation et de la base des chaussées car il représente mieux l’effort de compactage des engins lourds modernes.
Le compactage n’est efficace que dans une plage étroite de teneur en eau, typiquement ±2-3 % de la teneur en eau optimale (OMC). Lorsque le compactage est trop sec, les particules ne peuvent pas se densifier complètement et restent dans un état meuble vulnérable à un effondrement ultérieur. Lorsqu’il est trop humide, le sol présente un comportement caoutchouteux avec une faible rigidité et des pressions interstitielles élevées. Ces deux conditions prédisposent le sol de fondation à un futur tassement différentiel sous l’effet des charges de trafic ou environnementales.
Les sols expansifs (gonflants) subissent un changement de volume cyclique en réponse aux variations d’humidité. La montmorillonite (minéraux du groupe des smectites) peut gonfler jusqu’à 15 fois son volume sec lors de l’humidification et générer des pressions de gonflement dépassant 30 000 psf (≈1 436 kPa) — suffisantes pour soulever des structures de chaussée lourdes. L’illite présente un potentiel de retrait-gonflement modéré, tandis que la kaolinite a un faible potentiel de retrait-gonflement.
L’Indice d’Expansion (EI) selon ASTM D4829 classe le potentiel d’expansion du sol. Les valeurs d’EI supérieures à 90 indiquent une expansion très élevée, tandis que les valeurs inférieures à 20 indiquent une expansion très faible. L’Indice de Plasticité (IP) fournit une mesure de dépistage plus simple : un IP inférieur à 18 indique un faible potentiel de gonflement, un IP de 18-35 indique un potentiel modéré, un IP de 35-55 indique un potentiel élevé, et un IP supérieur à 55 indique un potentiel de gonflement très élevé.
Les cycles humides-sèches provenant des précipitations saisonnières, de l’irrigation, des fuites de canalisations ou des changements de drainage produisent des dommages progressifs. Le gonflement lors de l’humidification soulève les sections de chaussée ; le séchage ultérieur provoque un retrait, créant des vides sous la chaussée et des fissures en surface. Sur plusieurs cycles, la chaussée se déplace vers le haut et vers le bas dans un état de détérioration progressive. L’ASCE estime que les sols expansifs causent 7 milliards de dollars de dommages annuels aux structures et chaussées aux États-Unis — plus que toute autre catastrophe naturelle combinée.
L’affouillement se produit lorsque le sol de support est perdu sous la chaussée en raison de l’érosion interne, de l’écoulement d’eau ou de l’effondrement de cavités souterraines. La chaussée fait temporairement pont au-dessus du vide jusqu’à ce que sa capacité en traction soit dépassée, moment auquel un tassement localisé ou un effondrement soudain se produit. Les causes courantes incluent les conduites d’eau et les égouts sanitaires qui lessivent les particules fines du sol dans les fractures des canalisations, les remblais de tranchées de services publics non scellés qui se tassent avec le temps, les topographies karstiques où la dissolution du calcaire crée des cavités naturelles, les ponceaux et structures de drainage qui se détériorent permettant la migration du sol, et les remblais de tranchées mal compactés le long des corridors de services publics.
Les signes avant-coureurs d’affouillement incluent des dépressions soudaines dans la chaussée là où le drainage fonctionnait auparavant, des motifs de fissuration qui rayonnent vers l’extérieur à partir d’un point bas, des zones molles qui s’aggravent sous les charges de trafic, des détresses de surface répétées aux mêmes endroits malgré les réparations, et des tassements près des regards, des avaloirs ou des corridors de services publics. Le Radar à Pénétration de Sol (GPR) est la méthode non destructive la plus efficace pour détecter les vides souterrains avant qu’ils ne se manifestent comme un tassement de surface.
Dans les climats froids, le soulèvement par le gel se produit lorsque des lentilles de glace se forment dans le sol de fondation sous trois conditions simultanées : sol sensible au gel, températures glaciales et approvisionnement en eau disponible. L’action capillaire (cryosuccion) attire l’eau vers le front de gel, où elle s’accumule sous forme de lentilles de glace ségréguées. Lors du gel, l’eau se dilate d’environ 9 % en volume, mais l’expansion confinée dans les pores du sol peut produire des pressions dépassant 220 MPa (≈32 000 psi) — suffisantes pour soulever toute structure de chaussée.
L’affaiblissement au dégel se produit lorsque ces lentilles de glace fondent au printemps, saturant le sol de fondation avec un excès d’eau qui ne peut pas drainer rapidement. Le module résilient du sol chute dramatiquement — typiquement de 50 à 90 % — provoquant une défaillance de la chaussée sous le trafic. Les sols sensibles au gel sont définis par les critères de la FHWA comme ceux dont 10 % ou plus passent au tamis de 0,075 mm (No. 200) ou 3 % ou plus passent au tamis de 0,02 mm. Les régions connaissant plusieurs cycles de gel-dégel par saison sont les plus à risque, et le changement climatique élargit cette zone à mesure que le pergélisol recule et que les dégels hivernaux deviennent plus fréquents.
Lorsque des charges soutenues provenant de remblais, de structures de chaussée et de trafic sont appliquées à des sols fins saturés, la consolidation se produit lorsque l’eau interstitielle est progressivement expulsée de la matrice du sol. Le tassement total dans les sols mous comporte trois composantes : le tassement immédiat (élastique) survenant instantanément par réarrangement des particules et expulsion d’air, la consolidation primaire survenant sur des semaines à des années à mesure que l’eau interstitielle se dissipe à un taux gouverné par le coefficient de consolidation (Cv), et la compression secondaire (fluage) se poursuivant pendant des décennies à mesure que le squelette du sol se déforme sous contrainte effective constante.
L’indice de compression (Cc) définit la pente de la courbe de l’indice des vides en fonction du logarithme de la contrainte effective pour les argiles normalement consolidées. Le rapport de surconsolidation (OCR) détermine si un sol est normalement consolidé (OCR=1) ou surconsolidé (OCR>1). Les argiles molles avec une résistance au cisaillement non drainé inférieure à 25 kPa sont hautement vulnérables au tassement par consolidation, et les sols organiques et la tourbe ont des indices de compression secondaire extrêmement élevés qui produisent un tassement continu pendant des décennies après la construction.
Les charges dynamiques répétées des véhicules et des aéronefs provoquent une déformation permanente cumulative dans les couches de chaussée et le sol de fondation. Contrairement au tassement statique, cela se produit progressivement en fonction des cycles de charge (N) selon la relation εp = a×Nb, où a et b sont des constantes du matériau. Les charges des trains d’atterrissage des avions peuvent dépasser 100 000 lb par jambe sur les chaussées aéroportuaires, produisant des contraintes de contact élevées qui accélèrent la déformation du sol de fondation.
Le pompage est un mécanisme de détresse spécifique où le chargement dynamique expulse l’eau de sous les joints de chaussée, emportant avec elle des particules fines de sol. Cela crée des vides sous la surface de la chaussée et une perte progressive de support. Le Déflectomètre à Masse Tombante (FWD) est utilisé par la FAA pour appliquer des charges dynamiques de 9 000 à 27 000 lb afin de mesurer les bassins de déflexion de la chaussée et évaluer les conditions de support sur les réseaux de chaussées.

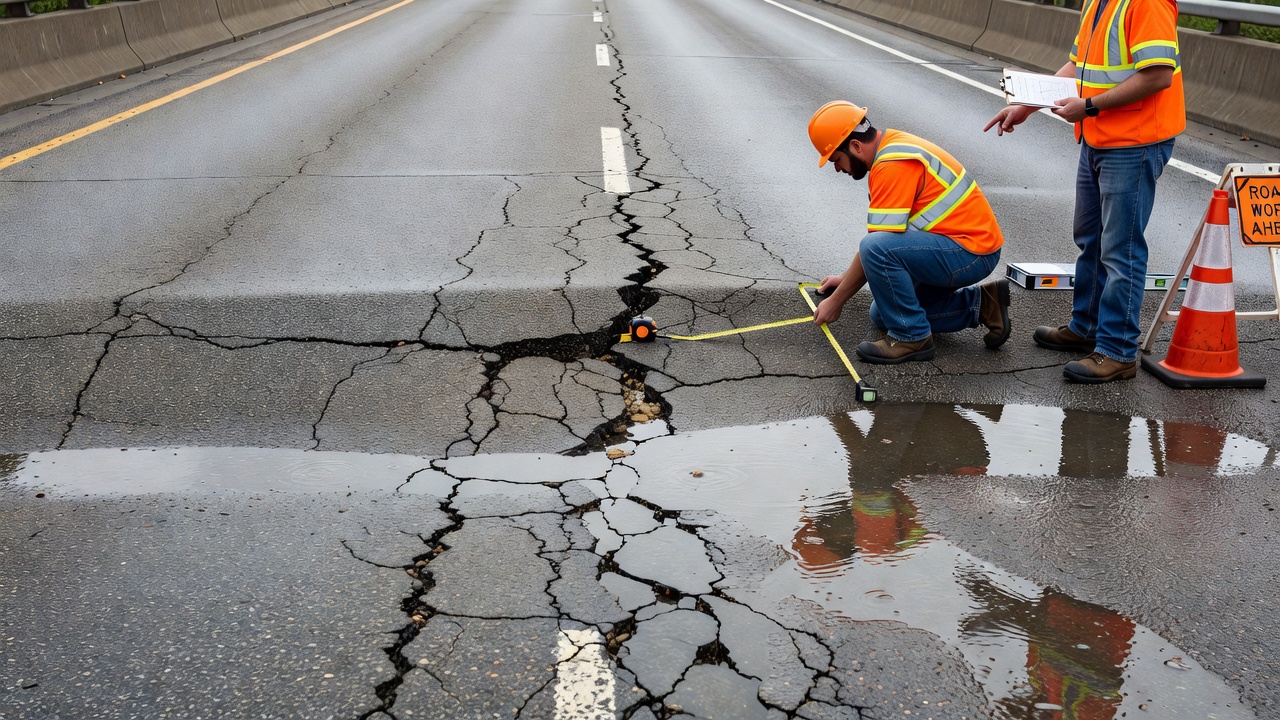

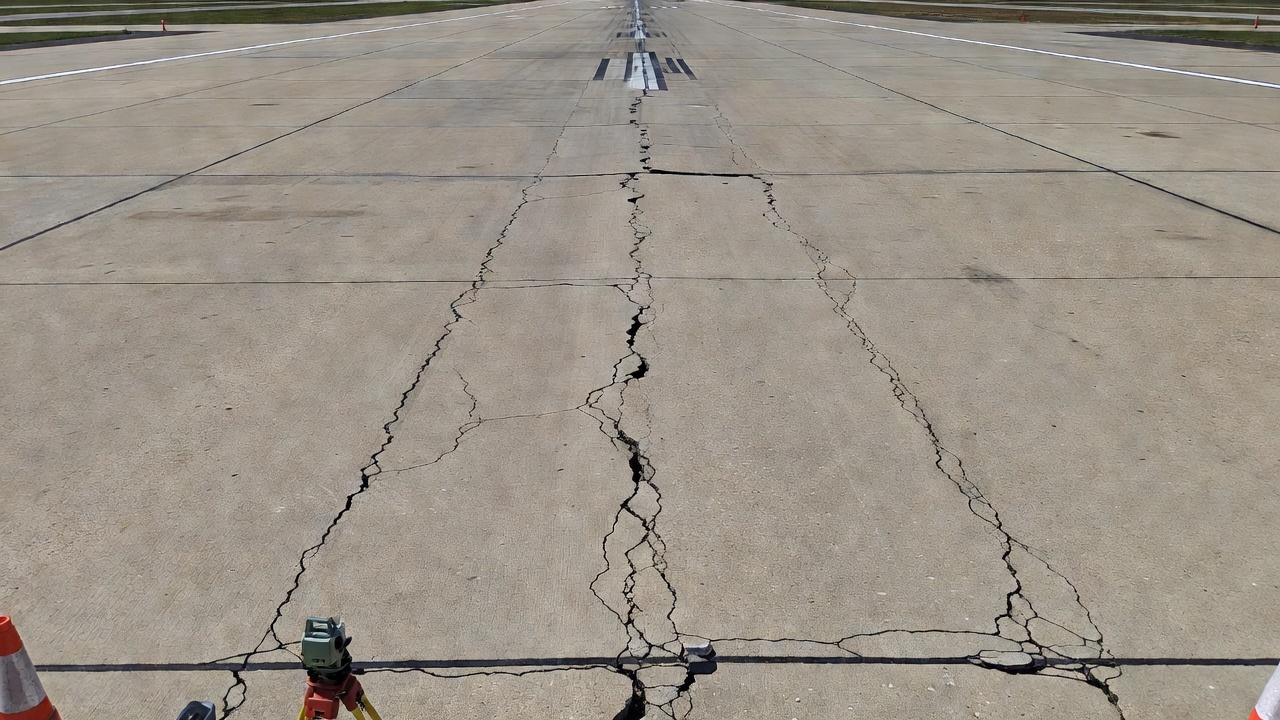

La fissuration longitudinale qui suit la direction du trafic et coïncide avec les zones de tassement est un indicateur visuel principal du tassement différentiel. Le programme LTPP (Long-Term Pavement Performance) de la FHWA classe la sévérité des fissures longitudinales en fonction de la largeur de fissure : Faible (moins de 3 mm), Modérée (3 à 13 mm) et Élevée (13 mm ou plus, avec écaillage ou ressaut). Les fissures longitudinales liées au tassement diffèrent des fissures longitudinales liées à la fatigue par leur motif — les fissures de tassement sont généralement plus larges, surviennent près des joints ou des bords de chaussée où la variabilité du sol de fondation est la plus élevée, et sont souvent accompagnées d’un déplacement vertical (ressaut) d’un côté de la fissure.
Le ressaut est le décalage vertical (marche) entre des dalles de béton adjacentes à un joint transversal. C’est l’un des indicateurs visuels les plus fiables des conditions différentielles de support du sol de fondation. Pour les pistes d’aéroport, la FAA AC 150/5380-6C définit la sévérité du ressaut comme Faible (moins de 6 mm de décalage vertical), Modérée (6 à 13 mm) et Élevée (plus de 13 mm). Pour les aires de trafic et voies de circulation, qui connaissent un trafic plus lent, les seuils sont légèrement assouplis : Faible (moins de 13 mm), Modérée (13 à 25 mm) et Élevée (plus de 25 mm). Le ressaut se produit lorsqu’une dalle s’affaisse plus que sa voisine en raison d’une compression différentielle du sol de fondation, du pompage des fines sous la dalle, ou d’une perte de transfert de charge au joint.
Les flaques — l’accumulation d’eau sur la surface de la chaussée après la pluie — constituent peut-être l’indicateur le plus immédiatement observable du tassement différentiel. L’eau s’écoule naturellement vers les points bas, et une surface de chaussée construite avec une pente transversale appropriée (typiquement 1,5-2,0 % pour les chaussées bitumineuses, 1,0-1,5 % pour le béton) développera des dépressions localisées qui emprisonnent l’eau. La sévérité des flaques est classée comme Faible (épaisseur du film d’eau inférieure à 6 mm et dissipation rapide), Modérée (profondeur de 6 à 25 mm, l’eau persiste quelques minutes après la pluie) et Élevée (profondeur supérieure à 25 mm, eau stagnante persiste pendant des périodes prolongées). Les directives de la FAA spécifient que les flaques sur les chaussées aéronautiques persistant plus de 30 minutes après la cessation des précipitations nécessitent une investigation.
Les flaques sont auto-accélératrices — l’eau stagnante s’infiltre à travers les fissures et les joints, ramollit le sol de fondation, accélère le pompage et l’érosion, et provoque un tassement supplémentaire qui approfondit la dépression.
Dans les structures adjacentes aux chaussées (murs de soutènement, culées de pont, bâtiments), le tassement différentiel se manifeste par des fissures en escalier dans les murs en maçonnerie ou en béton et par une inclinaison mesurable dans les éléments verticaux. La distortion angulaire (δ/L) des éléments structurels fournit le seuil quantitatif pour l’évaluation des dommages. Pour les murs en terre mécaniquement stabilisée (MSE), les limites de distortion angulaire sont de 1/100 ; pour les murs de soutènement en béton en console, 1/200 ; pour les culées de pont sur semelles filantes, 1/200 à 1/300 ; et pour les culées sur fondations profondes (pieux), 1/300 à 1/500. La largeur de fissure fournit une classification secondaire de sévérité : les fissures capillaires de moins de 1 mm sont généralement cosmétiques, les fissures de 1 à 5 mm indiquent une détresse modérée nécessitant une investigation, et les fissures supérieures à 5 mm indiquent une importance structurelle nécessitant une évaluation par un ingénieur professionnel.
Le tassement différentiel aux approches de pont — communément appelé la bosse à l’extrémité du pont — affecte environ 25 % des plus de 600 000 ponts routiers aux États-Unis et coûte plus de 100 millions de dollars par an en réparations. Le tassement se produit principalement dans les premiers 6 à 12 mètres depuis la face de la culée, avec environ 80 % du tassement total se produisant dans les 6 premiers mètres. Le Texas DOT classe la sévérité du tassement d’approche sur une échelle de 0 à 2, et les accélérations verticales dépassant 5,0 m/s² sur la chaussée d’approche sont considérées comme inacceptables pour la sécurité des occupants des véhicules et la préservation du pont.
Les chaussées aéroportuaires sont soumises aux exigences de tolérance de surface les plus strictes de tous les types de chaussées en raison de la relation critique entre la planéité de surface et la sécurité des aéronefs. L’Annexe 14 de l’OACI — Aérodromes exige que les surfaces des pistes, voies de circulation et aires de trafic soient maintenues dans un état qui empêche la génération de FOD et assure la sécurité de la circulation des aéronefs au sol. Bien que l’OACI ne prescrive pas de tolérances numériques explicites de tassement, elle renvoie aux pratiques spécifiques des États mises en œuvre par des autorités telles que la FAA aux États-Unis.
La Circulaire Consultative FAA AC 150/5380-6C — Directives et Procédures pour l’Entretien des Chaussées Aéroportuaires fournit des directives spécifiques sur l’évaluation du tassement. Les déviations de surface de chaussée dépassant 6 mm sous une règle de 4,5 m déclenchent une investigation. La méthodologie de l’Indice de Condition de Chaussée (PCI) de la FAA (ASTM D5340) classe la sévérité des détresses liées au tassement à travers plusieurs types de défauts, incluant le tassement, le ressaut et les dépressions.
La FAA AC 150/5320-6G — Conception et Évaluation des Chaussées Aéroportuaires aborde le tassement indirectement à travers plusieurs dispositions de conception. Les exigences de compactage du sol de fondation spécifient 95-100 % de la densité Proctor Modifié (ASTM D1557) pour le sol de fondation et les couches de base des chaussées. Le traitement des sols expansifs nécessite soit l’enlèvement et le remplacement, la stabilisation chimique (chaux ou ciment), ou le contrôle de l’humidité par drainage et barrières pare-vapeur. L’approche du Facteur de Dommage Cumulé (CDF) dans le logiciel de conception FAARFIELD utilise des méthodes mécanistico-empiriques pour limiter les dommages par fatigue du trafic, contrôlant indirectement la détérioration de la chaussée liée au tassement.
Pour les chaussées aéroportuaires, la classification de sévérité du ressaut selon la méthodologie PCI est plus stricte que pour les routes. Le ressaut sur les pistes dépassant 13 mm est classé comme de sévérité Élevée et nécessite une réparation immédiate en raison du potentiel de génération de FOD et des préoccupations de réponse dynamique des aéronefs. Les tolérances de ressaut pour les voies de circulation et les aires de trafic sont légèrement plus souples, reflétant des vitesses d’opération plus faibles, mais restent néanmoins nettement plus strictes que les normes routières typiques.

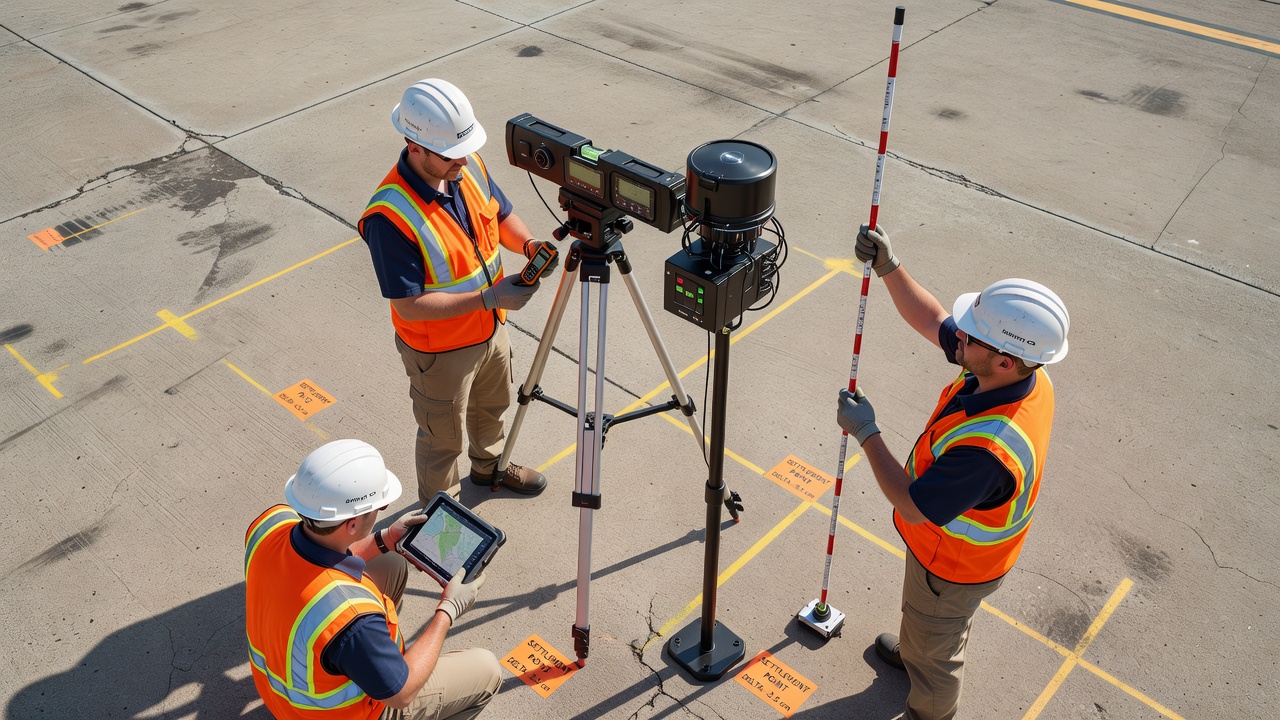

Les nivellements de Premier Ordre, Classe I restent la référence absolue pour la mesure du tassement vertical, atteignant une précision de ±0,3√K mm où K est la distance en kilomètres. Cette méthode utilise un niveau automatique optique ou numérique et une mire calibrée avec des graduations en ruban d’invar. Le nivellement établit un réseau de repères sur des fondations profondes stables (typiquement des pieux battus ou des piliers rocheux) et mesure les points de tassement sur la surface de la chaussée par rapport à ces références fixes. Des relevés répétés à intervalles réguliers produisent des courbes de tassement en fonction du temps qui révèlent le taux et l’ampleur du mouvement différentiel.
L’ASTM E1364 — Méthode d’Essai Standard pour la Mesure de la Rugosité Routière par Méthode de Nivellement Statique fournit deux classes de précision pour la mesure du profil de chaussée : Classe 1 (erreur de profil inférieure à 2 % de l’IRI) et Classe 2 (erreur de profil inférieure à 5 % de l’IRI). Pour l’inspection forensique du tassement, la méthode de nivellement statique offre la plus haute précision verticale de toutes les techniques de mesure sur le terrain.
Le LiDAR Terrestre (Light Detection and Ranging) utilise des impulsions laser pour créer des nuages de points à haute densité des surfaces de chaussée avec une précision typique de ±2 à 6 mm de résolution verticale à des distances allant jusqu’à 100 m. Le scanner émet jusqu’à 1 million d’impulsions laser par seconde et enregistre le temps de vol retour pour calculer les coordonnées tridimensionnelles de chaque point. Le nuage de points résultant, contenant des millions de mesures de coordonnées par station de balayage, est traité pour créer un Modèle Numérique de Terrain (MNT) de la surface de la chaussée.
La détection de changement entre des relevés LiDAR séquentiels à intervalles de mois ou d’années révèle des taux de tassement aussi faibles que 1-5 mm par an. Les cartes de déviation colorées affichent la distribution spatiale du tassement sur la chaussée, identifiant directement les zones de mouvement différentiel maximal. Pour les chaussées aéroportuaires, les systèmes LiDAR mobiles montés sur véhicules peuvent inspecter des pistes entières à la vitesse du trafic, balayant jusqu’à 2 millions de points par seconde.
Le GPS Cinématique Temps Réel (RTK) fournit une précision verticale de ±2 à 5 cm avec une configuration de station de base et de rover. La station de base transmet des données de correction au rover, éliminant les erreurs atmosphériques et d’orbite des satellites par correction différentielle. Bien que moins précis que le nivellement optique ou le LiDAR, le GPS RTK offre des avantages significatifs en termes de vitesse et de couverture. Un seul opérateur peut collecter des centaines de lectures de tassement par heure sur l’ensemble d’un réseau de chaussées aéroportuaires. Pour des exigences de précision plus élevées, les services RTK réseau utilisant plusieurs stations de référence atteignent des précisions verticales approchant ±1-2 cm.
Les profileurs inertiels mesurent le profil longitudinal de la chaussée à la vitesse du trafic en utilisant des accéléromètres et des capteurs laser pour mesurer le déplacement vertical du corps du véhicule par rapport à la surface de la chaussée. Le résultat est l’Indice de Rugosité International (IRI), exprimé en m/km ou in/mile. Le tassement différentiel produit des signatures IRI caractéristiques — des pics localisés dans le profil de rugosité qui correspondent aux zones de tassement aux joints, transitions et dalles d’approche.
Le profilographe fournit un enregistrement graphique du profil de surface de la chaussée à l’aide d’un dispositif multi-roues qui trace mécaniquement la surface de la chaussée. L’Indice de Profil (PI) est calculé comme la déviation cumulative par rapport à une ligne de référence par unité de distance, typiquement exprimé en mm/km ou in/mile. Les profilographes sont largement utilisés pour le contrôle qualité de la construction et les critères d’acceptation du tassement.
La photogrammétrie par Véhicule Aérien Sans Pilote (UAV), utilisant des algorithmes de structure par le mouvement pour traiter des photographies se chevauchant en modèles tridimensionnels, peut atteindre des précisions verticales de ±2 à 5 cm lorsque des Points de Contrôle au Sol (GCPs) sont utilisés. Les drones peuvent inspecter des réseaux entiers de chaussées aéroportuaires en un seul vol, collectant des milliers d’images se chevauchant qui sont traitées en nuages de points denses et en cartes mosaïques orthorectifiées. Pour la détection de tassement, des relevés de drone répétés à intervalles de 6 à 12 mois révèlent des schémas de déformation progressive sur de grandes surfaces de chaussée à un coût sensiblement inférieur à celui des relevés terrestres.
L’avantage de l’inspection par drone pour la détection du tassement différentiel réside dans sa capacité à couvrir de grandes surfaces rapidement tout en offrant une couverture spatiale dense. Une piste de 3 000 m peut être inspectée en un seul vol de 20 minutes, produisant un nuage de points avec des millions de mesures qui capturent les schémas de tassement sur toute la surface de la chaussée.
La détection par drone du tassement différentiel exploite les technologies de photogrammétrie par Structure par le Mouvement (SfM) et de LiDAR aérien pour produire des Modèles Numériques de Surface (MNS) à haute résolution des infrastructures de chaussée. Le flux de travail commence par la planification de mission — établissant les paramètres de vol incluant l’altitude (typiquement 50-120 m au-dessus du sol), le recouvrement avant et latéral (70-80 % pour la photogrammétrie), et la distance d’échantillonnage au sol (GSD). Des altitudes de vol plus basses produisent des modèles à plus haute résolution mais nécessitent des temps de vol plus longs.
Les Points de Contrôle au Sol (GCPs) sont placés à des emplacements relevés sur la surface de la chaussée et utilisés pour géoréférencer le modèle photogrammétrique en coordonnées absolues. Pour la détection de tassement, au moins 5 GCPs par hectare avec des coordonnées GPS RTK fournissent le contrôle géodésique nécessaire. Les GCPs établissent le référentiel par rapport auquel les relevés futurs sont comparés.
Le drone collecte des images se chevauchant qui sont traitées à l’aide d’algorithmes de vision par ordinateur pour identifier les caractéristiques communes à travers plusieurs images. À partir de ces caractéristiques appariées, le logiciel calcule les positions de la caméra et génère un nuage de points clairsemé. La reconstruction Multi-Vue Stéréo (MVS) densifie ensuite cela en un nuage de points haute résolution contenant des dizaines de millions de points. Le nuage de points est géoréférencé à l’aide des GCPs et filtré pour supprimer la végétation et les éléments non liés à la chaussée.
Le MNS résultant est comparé à la surface de chaussée telle que conçue ou aux ensembles de données de relevés précédents. Les algorithmes de détection de changement calculent la déviation verticale à chaque point, produisant des cartes de déviation colorées qui révèlent directement les schémas de tassement. Les zones de tassement différentiel apparaissent comme des dépressions localisées avec une forme et une orientation caractéristiques par rapport aux joints de chaussée, aux bords et aux transitions.
Le relevé par drone pour la détection de tassement offre plusieurs avantages par rapport aux méthodes traditionnelles. Couverture — un seul vol couvre des centaines d’hectares qui nécessiteraient des jours de relevé terrestre. Densité spatiale — des millions de mesures contre des centaines pour un relevé manuel, révélant des schémas de tassement que des mesures ponctuelles manqueraient. Archivage — le modèle numérique sert d’enregistrement permanent qui peut être comparé aux relevés futurs. Intégration — les données de tassement peuvent être combinées avec la détection de fissures, la cartographie de l’état de surface et l’analyse FOD au sein d’une plateforme d’inspection unique. La limitation est la précision verticale, qui à ±2-5 cm avec GCPs est inférieure au nivellement optique de précision mais généralement suffisante pour identifier les zones de tassement nécessitant une investigation supplémentaire.

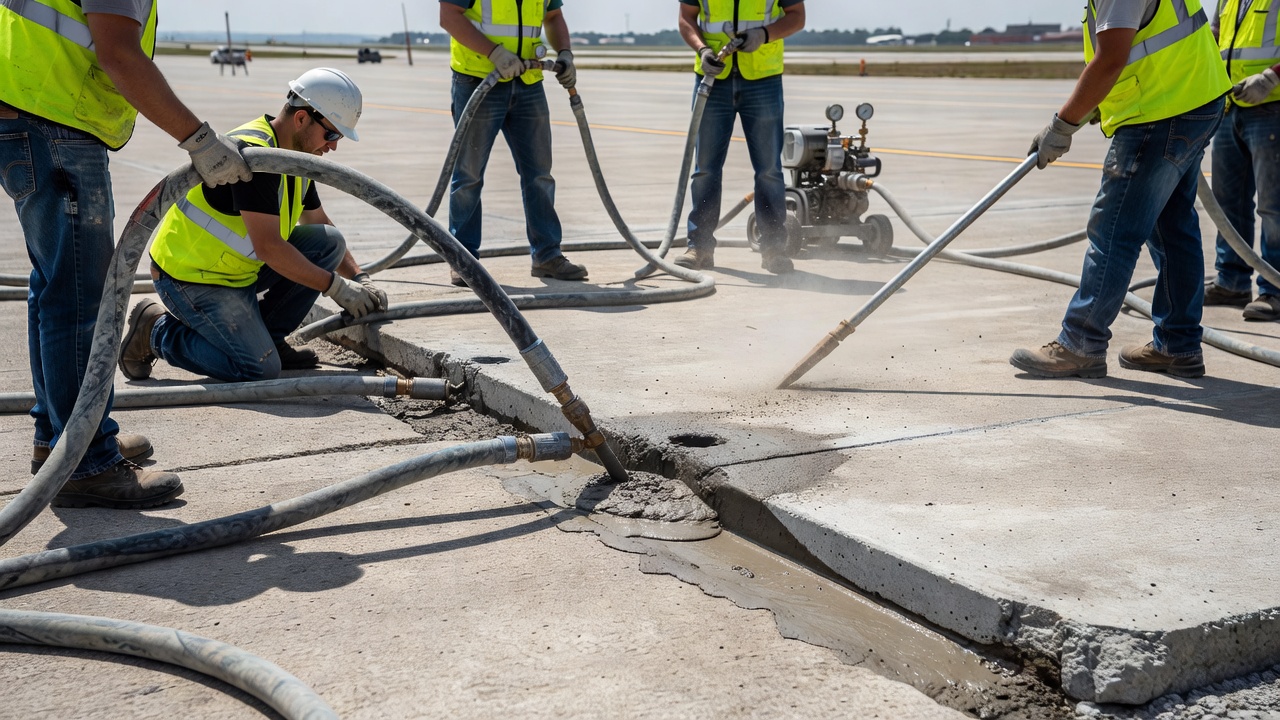

Le mudjacking est l’injection d’un coulis de ciment-sable-eau sous les dalles de chaussée en béton affaissées à des pressions de 150 à 400 psi pour les remettre à niveau. Le processus implique le forage de trous de 40 à 50 mm de diamètre à travers la dalle à des emplacements planifiés, l’injection du mélange de coulis à travers ces trous à l’aide d’une pompe à déplacement positif, et la surveillance du soulèvement à l’aide de comparateurs ou de niveaux laser placés aux points de relevé sur la surface. Le coulis remplit les vides sous la dalle, comprime les sols de fondation meubles et soulève hydrauliquement la dalle à mesure que la pression d’injection surmonte le poids propre de la dalle.
Le mélange de coulis typique se compose de 1 part de ciment Portland pour 2 à 4 parts de sable en volume, avec suffisamment d’eau pour produire un coulis pompable avec un affaissement de 150 à 200 mm. La densité du coulis varie de 1 800 à 2 200 kg/m³, et la résistance à la compression après durcissement atteint 3 à 7 MPa à 28 jours. Les coûts du mudjacking varient de 3 à 8 dollars par pied carré et nécessitent 24 à 48 heures de temps de cure avant la réouverture au trafic. La principale limitation est que le coulis ajoute du poids au système de chaussée, ce qui peut accélérer un tassement supplémentaire si le sol de fondation sous-jacent n’a pas été adéquatement stabilisé. De plus, le mudjacking n’est efficace que pour les dalles structurellement intactes — les dalles fortement fissurées nécessitent un remplacement plutôt qu’un soulèvement.
Le soulèvement par mousse polyuréthane utilise de la mousse à cellules fermées de haute densité injectée à travers des trous de la taille d’un pois (10 à 15 mm) dans la chaussée. La mousse se compose de deux composants liquides — isocyanate et résine polyol — qui réagissent lorsqu’ils sont mélangés au point d’injection, se dilatant de 20 à 30 fois leur volume liquide en quelques secondes et durcissant à pleine résistance en 15 minutes. La densité finale de la mousse varie de 40 à 60 lb/ft³ (640 à 960 kg/m³), et la structure à cellules fermées empêche l’infiltration d’eau.
Le soulèvement par polyuréthane offre plusieurs avantages par rapport au mudjacking : temps de cure de 15 minutes contre 24 à 48 heures pour le mudjacking, permettant la réouverture au trafic le jour même ; légèreté — la mousse ajoute une charge morte minimale au sol de fondation, réduisant le risque de tassement supplémentaire ; contrôle précis du soulèvement — la mousse expansible offre un contrôle du soulèvement au centimètre près ; et imperméabilisation — la mousse à cellules fermées scelle le sol de fondation contre l’infiltration d’humidité. Le coût varie de 9 à 14 dollars par pied carré avec une durée de vie de 10 à 20 ans.
Lorsque les dalles en béton sont sévèrement fissurées, présentent des ressauts, ou que le sol de fondation sous-jacent a connu une consolidation importante, le remplacement de dalle en pleine profondeur est la réparation définitive. La dalle détériorée est sciée pour obtenir une forme rectangulaire nette, brisée et retirée avec un brise-roche hydraulique, et le sol de fondation est recompté ou stabilisé avant la mise en place du nouveau béton.
La procédure nécessite un rétrofit de goujons aux joints transversaux pour restaurer le transfert de charge. Des goujons de 32 à 38 mm de diamètre, 450 mm de long sont installés dans des trous forés à mi-épaisseur de la dalle, scellés avec de la résine époxy ou du coulis non rétractable, et alignés parallèlement à la surface de la chaussée et à l’axe central. Les joints sont scellés avec un mastic silicone (ASTM C920) pour empêcher l’infiltration d’humidité. Les coûts de remplacement de dalle varient de 8 à 20 dollars par pied carré et offrent une durée de vie de 15 à 25 ans selon les charges de trafic et les conditions du sol de fondation. Le temps de cure de 7 à 14 jours avant la réouverture au trafic est une contrainte opérationnelle significative pour les applications aéroportuaires.
La stabilisation du sol de fondation modifie les propriétés géotechniques du sol pour augmenter la résistance, réduire la compressibilité et contrôler le changement de volume. La stabilisation à la chaux (3 à 8 % du poids sec du sol) est efficace pour les sols argileux plastiques. La chaux réagit avec les minéraux argileux par échange cationique, floculation et réactions pouzzolaniques pour réduire la plasticité, améliorer l’ouvrabilité et développer des gains de résistance à long terme. La stabilisation au ciment (5 à 10 % en poids) convient aux sols granulaires et à faible plasticité, produisant un gain de résistance rapide par des réactions d’hydratation qui lient les particules de sol entre elles. Les cendres volantes (10 à 30 % en poids) fournissent des réactions pouzzolaniques pour la stabilisation des sols à un coût inférieur à celui du ciment, avec des résistances à la compression non confinée typiques de 300 à 800 psi à 28 jours.
La stabilisation est appliquée en répandant le stabilisant sur la surface préparée du sol de fondation, en mélangeant à sec jusqu’à la profondeur spécifiée (typiquement 150 à 300 mm), en ajoutant de l’eau pour amener le mélange à la teneur en eau optimale, en compactant à la densité spécifiée, et en faisant durcir avant la mise en place de la chaussée.
Pour les dépôts de sols mous profonds qui ne peuvent pas être traités par stabilisation de surface, les méthodes de malaxage profond offrent une amélioration efficace du sol. Le Malaxage Profond des Sols (DSM) utilise des outils de malaxage à tarière de grand diamètre (2 à 8 ft de diamètre) qui pénètrent à des profondeurs de 20 à 150 ft, mélangeant du coulis de ciment ou de chaux avec le sol in situ pour créer des colonnes de sol traité avec des résistances 5 à 12 fois supérieures à la résistance du sol non traité. Les colonnes ballastées (également appelées colonnes de vibro-remplacement) sont construites en introduisant du granulat dense dans le sol à l’aide d’une sonde vibrante, créant des colonnes qui renforcent la masse de sol, accélèrent la consolidation et augmentent la capacité portante de 2 à 4 fois tout en réduisant le tassement total de 40 à 70 %.
L’injection de compactage consiste à injecter un coulis rigide à faible affaissement (typiquement moins de 25 mm d’affaissement) sous haute pression dans les sols meubles ou les zones de vide. Le coulis forme des bulbes croissants qui densifient le sol environnant par déplacement plutôt que par perméation. Les pressions d’injection varient de 200 à 600 psi à la pompe, le bulbe de coulis se dilatant jusqu’à ce qu’il rencontre une résistance de confinement suffisante de la part du sol densifié. L’injection de compactage est efficace pour traiter les remblais meubles, les vides naturels et les zones d’affouillement sous les chaussées existantes sans nécessiter d’excavation.
La prévention du tassement différentiel commence lors de l’investigation géotechnique du site. Un programme d’exploration souterraine approfondi utilisant des sondages de sol, des puits d’essai et des essais in situ (Essai de Pénétration Standard, Essai de Pénétration au Cône et essai pressiométrique) identifie les zones de conditions de sol variables, les couches molles compressibles et les sols potentiellement problématiques. L’investigation doit être suffisamment dense pour capturer la variabilité sur l’emprise de la chaussée — un seul sondage à chaque extrémité d’une piste est insuffisant pour caractériser un profil de sol complexe.
La préparation du sol de fondation pendant la construction est la première ligne de défense. Les spécifications exigent généralement les normes de compactage minimales suivantes : 95 % de la densité sèche maximale Proctor Modifié (ASTM D1557) pour les couches de base et de sous-base, 95 % pour les 150 mm supérieurs du sol de fondation sous les chaussées, et 90-92 % pour le remblai de sol de fondation en dessous de 150 mm de profondeur. La teneur en eau doit être maintenue dans une plage de ±2 % de la teneur en eau optimale pendant le compactage. Les essais de vérification à la fréquence de 1 essai de densité par 2 000 à 5 000 ft² par couche fournissent une documentation de contrôle qualité.
La conception du drainage est cruciale pour la prévention à long terme du tassement différentiel. Le drainage de surface assure une pente transversale de 1,5-2,0 % pour l’asphalte et 1,0-1,5 % pour le béton pour évacuer rapidement les précipitations. Le drainage souterrain utilisant des drains de bordure, des drains souterrains et des exutoires assure l’élimination des eaux souterraines et infiltrées avant qu’elles ne puissent saturer le sol de fondation. Les couches de base à granulométrie ouverte avec une perméabilité supérieure à 10⁻² cm/s permettent un drainage rapide de l’eau emprisonnée dans la structure de la chaussée. Le coefficient de drainage (Cd) de l’AASHTO classe la qualité du drainage d’Excellente (temps pour drainer 50 % de saturation = 2 heures) à Mauvaise (temps pour drainer > 1 mois) et ajuste les coefficients de couche structurelle en conséquence.
L’atténuation des sols expansifs comprend l’enlèvement et le remplacement des sols hautement expansifs (EI supérieur à 90) jusqu’à une profondeur d’au moins 600 à 900 mm, la stabilisation chimique à la chaux (3 à 8 % en poids), les barrières d’humidité (barrières pare-vapeur géosynthétiques s’étendant au-delà des bords de la chaussée), et un drainage approprié pour empêcher la migration de l’humidité sous la chaussée.
La conception des zones de transition à l’interface entre les sections de déblai et de remblai, entre les types de chaussées souples et rigides, et aux approches de pont nécessite des détails géotechniques minutieux. Les dalles d’approche aux ponts sont conçues pour franchir la zone sujette au tassement immédiatement derrière la culée, faisant passer le changement de niveau vertical d’un ressaut localisé à une pente progressive. Le renforcement géosynthétique (géogrilles) placé à la base des remblais et des remblais d’approche distribue les charges et réduit le mouvement différentiel.
La surveillance de la construction et l’assurance qualité avec le roulage d’épreuve du sol de fondation préparé, les essais à la plaque (ASTM D1195/D1196) pour vérifier le module du sol de fondation, et les essais au déflectomètre à masse tombante (FWD) des sections de chaussée achevées fournissent une vérification que la chaussée construite fonctionnera comme conçu.
La surveillance à long terme utilisant des plaques de tassement, des inclinomètres, et des nivellements de précision périodiques ou une photogrammétrie par drone identifie le tassement différentiel en développement avant qu’il n’atteigne des seuils critiques, permettant une maintenance proactive qui prévient les dommages structurels majeurs. La fréquence de surveillance recommandée pour les structures critiques est trimestrielle pendant la première année après la construction (lorsque les taux de tassement sont les plus élevés), semestrielle pendant les années 2-3, et annuelle par la suite jusqu’à ce que les taux de tassement se stabilisent en dessous de 1 mm par an.
