Le contrôle par ressuage (PT) est une méthode CND de surface où un pénétrant liquide coloré ou fluorescent est appliqué sur une surface propre, aspiré dans les discontinuités débouchant en surface par capillarité, puis révélé par un révélateur après élimination de l’excès de pénétrant. Il détecte les fissures, la porosité et les replis dans les matériaux non poreux (métaux, céramiques, certains plastiques). Couvre la procédure, les niveaux de sensibilité et les applications dans l’inspection de l’acier et du béton.
Le contrôle par ressuage (PT), également désigné sous le nom d’inspection par pénétrant liquide (LPI) ou contrôle par ressuage (PT), est une méthode de contrôle non destructif de surface qui détecte les discontinuités ouvertes en surface dans les matériaux non poreux. Cette méthode est parmi les plus anciennes techniques de CND, originaire de la fin des années 1800 lorsque les ateliers de maintenance ferroviaire utilisaient la méthode à l’huile et à la craie — immergeant les pièces dans de l’huile de machine usagée, essuyant l’excès, puis enduisant de craie en poudre. L’huile piégée dans les fissures de surface suintait et tachait le revêtement blanc, révélant les défauts selon un principe toujours utilisé dans le contrôle par ressuage moderne.
Le fondement physique du PT est la capillarité, la tendance d’un liquide à pénétrer ou à migrer dans de petites ouvertures sans forces externes. La capillarité se produit lorsque les forces d’adhésion entre les molécules du liquide et la surface solide sont plus fortes que les forces de cohésion au sein du liquide lui-même. Pour un liquide dans une ouverture étroite telle qu’une fissure, la hauteur de montée suit l’équation de la montée capillaire : h = (2γ cos θ) / (ρgr), où h est la hauteur de montée capillaire, γ est la tension superficielle, θ est l’angle de contact entre le liquide et la surface solide, ρ est la densité du liquide, g est la gravité et r est le rayon de la fissure ou du pore. De manière cruciale, cette équation révèle que la force capillaire augmente à mesure que la taille du défaut diminue — les discontinuités plus petites exercent une attraction capillaire plus forte, une propriété contre-intuitive mais essentielle qui rend le PT capable de détecter des ouvertures de surface à l’échelle nanométrique.
L’angle de contact (θ) détermine si un liquide mouillera une surface et pénétrera dans une fissure. Un angle de contact de 0° produit un mouillage complet et un étalement spontané sur la surface. Des angles approchant 90° ou plus amènent le liquide à former des gouttelettes et à résister à l’entrée dans les ouvertures étroites. Les pénétrants commerciaux sont formulés pour atteindre de très faibles angles de contact sur les surfaces métalliques grâce à l’ajout de tensioactifs et d’agents mouillants qui réduisent la tension superficielle des 72 dynes/cm de l’eau jusqu’à la plage de 25-35 dynes/cm typique des pénétrants. Cela garantit une couverture complète de la surface et une entrée capillaire efficace dans les défauts les plus fins.
La tension superficielle est la force nécessaire pour étirer ou séparer la surface d’un liquide, causée par les forces de cohésion qui maintiennent les molécules de surface ensemble. Ces forces amènent les gouttelettes de liquide à prendre des formes sphériques — la plus petite surface pour un volume donné. La performance du pénétrant dépend crucialement de la tension superficielle. Si la tension superficielle est trop élevée, le pénétrant n’entrera pas dans les fissures serrées. Si elle est trop faible, le pénétrant peut s’écouler des surfaces verticales ou être difficile à éliminer de la surface sans également retirer le pénétrant des défauts. Les fabricants de pénétrants équilibrent soigneusement la tension superficielle grâce à des formulations propriétaires de fluides porteurs, de tensioactifs et de colorants.
Une considération importante dans la capillarité est le comportement du gaz piégé dans les défauts à extrémité fermée. Lorsqu’une fissure ou un vide ne traverse pas complètement le matériau, le pénétrant qui avance comprime l’air ou le gaz piégé à l’extrémité du défaut. Ce gaz comprimé crée une contre-pression qui s’oppose à la pénétration capillaire ultérieure, atteignant finalement un équilibre lorsque la pression capillaire égale la pression du gaz. C’est pourquoi l’étape du révélateur est essentielle — le révélateur aspire physiquement le pénétrant piégé vers l’extérieur par capillarité inverse, créant l’indication visible à la surface.
Le contrôle par ressuage moderne a émergé pendant la Seconde Guerre mondiale lorsque l’industrie aéronautique avait besoin d’inspecter les alliages non ferreux d’aluminium et de magnésium qui ne pouvaient pas être inspectés par magnétoscopie. L’ajout de colorants fluorescents aux huiles pénétrantes en 1941 a marqué une avancée majeure, améliorant considérablement la sensibilité. Les colorants rouges visibles ont suivi peu après. Les développements d’après-guerre ont inclus des émulsifiants standardisés, des formulations lavables à l’eau, de multiples niveaux de sensibilité et le système de qualification défini par la norme SAE AMS 2644 qui régit les matériaux pénétrants aujourd’hui.
La classification universelle des matériaux d’inspection par ressuage est définie par la SAE AMS 2644 — Matériau d’inspection, Pénétrant. Cette spécification régit les exigences de performance des matériaux pénétrants, la classification, la qualification et l’approbation sur la Liste des Produits Qualifiés (QPL). Les matériaux doivent passer des tests de qualification au Laboratoire de Recherche de l’Armée de l’Air, Wright-Patterson AFB, Dayton, Ohio et être inscrits sur la QPL-AMS-2644 avant de pouvoir être utilisés dans les applications aérospatiales et de défense. Le système de classification comporte quatre catégories principales : Type, Méthode, Niveau et Forme, avec une désignation de Classe supplémentaire pour les solvants de nettoyage.
Type I — Pénétrant fluorescent : Ces pénétrants contiennent des composés chimiques qui émettent de la lumière visible lorsqu’ils sont exposés aux rayonnements UV-A (320-400 nm, pic à 365 nm). Le mécanisme de fluorescence implique que les électrons absorbent l’énergie photonique de la lumière UV, sautent à une couche orbitale supérieure, puis retournent à l’équilibre en libérant de l’énergie sous forme de lumière visible de plus grande longueur d’onde, généralement jaune-vert à 510-560 nm. Cette plage de longueurs d’onde correspond à la sensibilité maximale de l’œil humain adapté à l’obscurité dans des conditions de vision scotopique. Les pénétrants de Type I offrent la plus haute sensibilité de détection car même des quantités infimes de pénétrant produisent des indications très visibles sur un fond sombre. La sensibilité des pénétrants fluorescents est encore renforcée par la capacité de l’œil humain à détecter des sources lumineuses faibles dans l’obscurité — le seuil absolu de la vision humaine est d’environ 10⁻⁶ candelas par mètre carré, rendant les indications fluorescentes visibles à des concentrations extrêmement faibles.
Type II — Pénétrant visible (contraste de couleur) : Ces pénétrants contiennent un colorant rouge (généralement des colorants azoïques tels que le Solvent Red 164 ou le C.I. Solvent Red 24) dissous dans un véhicule d’huile pénétrante. Ils sont examinés sous lumière naturelle ou blanche sur un fond de révélateur blanc qui fournit le contraste nécessaire. Les pénétrants de Type II sont plus simples à utiliser car ils ne nécessitent pas de source de lumière UV, ce qui les rend idéaux pour les inspections sur le terrain, les vérifications ponctuelles et les applications où l’électricité n’est pas disponible. Cependant, le Département de la Défense des États-Unis interdit l’utilisation du pénétrant visible sur les aéronefs, les moteurs et les missiles, sauf pour les pièces faisant l’objet d’une approbation écrite spécifique, en raison de leur sensibilité inférieure par rapport aux méthodes fluorescentes.
Type III — Pénétrant à double mode : Ces pénétrants sont visibles à la fois sous lumière blanche et sous lumière UV, bien qu’avec une visibilité réduite dans les deux modes par rapport aux pénétrants dédiés de Type I ou Type II. Ils sont utilisés dans des applications spécialisées où les deux modes d’inspection peuvent être nécessaires.
La classification par Méthode définit la façon dont l’excès de pénétrant est éliminé de la surface après la période d’imprégnation.
Méthode A — Lavable à l’eau (auto-émulsifiant) : Le pénétrant contient un émulsifiant comme composant intégral du véhicule du pénétrant, permettant un retrait direct à l’eau après imprégnation. Cette méthode est rapide, pratique et fonctionne bien sur les surfaces rugueuses, les pièces filetées ou rainurées, les trous et les orifices. Le jet d’eau ne doit pas dépasser 40 psi (276 kPa) de pression, la température de l’eau doit être comprise entre 50-100 °F (10-38 °C), et le jet doit être un jet grossier à une distance minimale de 12 pouces (30 cm). Malgré sa commodité, l’US Air Force et la Navy interdisent la Méthode A sur tous les composants critiques d’aéronefs et tous les composants de moteurs sans approbation écrite spécifique, en raison du risque de sur-lavage et de retrait du pénétrant des discontinuités peu profondes.
Méthode B — Post-émulsifiable lipophile : Le pénétrant est formulé pour des caractéristiques optimales de pénétration et de visibilité mais ne contient pas d’émulsifiant. Après l’imprégnation, un émulsifiant à base d’huile (lipophile, signifiant « qui aime l’huile ») est appliqué sur la surface de la pièce. L’émulsifiant se diffuse chimiquement dans l’excès de pénétrant de surface pendant un temps d’émulsification précisément contrôlé, le convertissant en un mélange amovible à l’eau. Le temps d’émulsification est critique — un temps trop court laisse du pénétrant non amovible sur la surface, tandis qu’un temps trop long permet à l’émulsifiant de se diffuser dans le pénétrant piégé dans les discontinuités, lessivant les indications de défauts. La Méthode B est également interdite sur les composants rotatifs critiques de moteurs selon les spécifications militaires.
Méthode C — Amovible par solvant : L’excès de pénétrant est éliminé à l’aide d’un solvant appliqué avec des chiffons propres non pelucheux ou du papier essuie-tout. Les pénétrants amovibles par solvant sont le plus souvent utilisés pour les inspections ponctuelles, les applications sur le terrain et les tests portables où l’eau n’est pas disponible ou l’accès est limité. La procédure est d’une simplicité trompeuse — le technicien doit essuyer la surface avec un chiffon légèrement imbibé de solvant, en utilisant une zone propre du chiffon pour chaque essuyage, et éviter d’appliquer le solvant directement sur la surface, ce qui pourrait lessiver le pénétrant hors des défauts. Les solvants sont classés comme Classe 1 (halogénés), Classe 2 (non halogénés) ou Classe 3 (application spéciale) selon leur composition chimique.
Méthode D — Post-émulsifiable hydrophile : Cette méthode utilise une solution de nettoyage à base d’eau (hydrophile, signifiant « qui aime l’eau ») qui est fournie sous forme de concentré et diluée avec de l’eau pour utilisation. L’élimination fonctionne par action détergente et tensioactive plutôt que par diffusion chimique — les tensioactifs du nettoyant hydrophile brisent l’excès de pénétrant de surface en petites gouttelettes et empêchent le rattachement à la surface. Le processus comprend un pré-ringage à l’eau, une immersion ou une pulvérisation du nettoyant hydrophile avec agitation, suivi d’un ringage final à l’eau claire. La Méthode D est la méthode standard utilisée par l’industrie aérospatiale car elle offre un excellent contrôle de l’élimination sans risque de diffusion de l’émulsifiant dans le pénétrant piégé dans les défauts.
Les niveaux de sensibilité s’appliquent uniquement aux pénétrants de Type I (fluorescents) — les pénétrants de Type II et III sont classés uniquement comme Niveau 1 (faible sensibilité). Les cinq niveaux de sensibilité sont :
| Niveau | Désignation | Application typique |
|---|---|---|
| Niveau ½ | Ultra-faible sensibilité | Surfaces rugueuses, surfaces forgées, tolérance de fond élevée |
| Niveau 1 | Faible sensibilité | Inspections générales, composants automobiles, pièces moins critiques |
| Niveau 2 | Sensibilité moyenne | Plupart des applications aérospatiales polyvalentes |
| Niveau 3 | Haute sensibilité | Composants aérospatiaux critiques pour la sécurité, pièces vitales |
| Niveau 4 | Ultra-haute sensibilité | Aubes de turbine, composants rotatifs, applications les plus exigeantes |
Les tests de qualification de sensibilité utilisent des panneaux en alliage de titane ou de nickel contenant des fissures de fatigue générées en laboratoire de tailles connues pour les pénétrants fluorescents, et des blocs d’aluminium fissurés thermiquement pour les pénétrants visibles. Les fabricants soumettent des échantillons à Wright-Patterson AFB, qui attribue les niveaux de sensibilité sur la base de tests comparatifs standardisés. La sensibilité correcte est celle qui maximise le contraste d’indication — pas nécessairement le niveau le plus élevé. Les pénétrants de sensibilité plus élevée détectent des fissures plus petites mais produisent une fluorescence de fond plus forte qui peut masquer les indications. Un pénétrant trop sensible pour l’état de surface peut produire un fond inacceptablement élevé qui réduit la fiabilité de la détection.
Le révélateur est le matériau appliqué après l’élimination de l’excès de pénétrant qui aspire le pénétrant piégé hors des discontinuités et l’étend latéralement pour créer une indication visible.
Forme a — Poudre sèche : Poudres inertes finement divisées (talc, silice, carbonate de calcium, carbonate de magnésium, kaolin ou minéraux absorbants similaires) appliquées par saupoudrage, immersion ou chambre à brouillard automatisée. La pièce doit être complètement sèche avant l’application. Les révélateurs en poudre sèche produisent un revêtement mince et non uniforme et sont les mieux adaptés aux surfaces rugueuses.
Forme b — Hydrosoluble : Poudres blanches qui se dissolvent complètement dans l’eau, formant un film uniforme au séchage. Non recommandé pour une utilisation avec des pénétrants lavables à l’eau car le révélateur soluble peut agir comme un émulsifiant supplémentaire et lessiver le pénétrant hors des défauts.
Forme c — Hydro-suspendable : Poudres blanches insolubles en suspension dans l’eau. Nécessite une agitation constante pour maintenir la suspension. Produit une couche de revêtement uniforme.
Forme d — À base de solvant non aqueux (Type I) : Poudre blanche en suspension dans un solvant organique volatil qui s’évapore rapidement. Le format aérosol fait de ce révélateur le plus courant pour l’inspection par pénétrant fluorescent, fournissant un revêtement blanc opaque mince et uniforme.
Forme e — À base de solvant non aqueux (Type II) : Similaire à la Forme d mais formulé spécifiquement pour les pénétrants visibles (colorant rouge). Le fond blanc offre un contraste maximal pour les indications rouges.
Forme f — Application spéciale : Pour des exigences personnalisées telles que les environnements à haute température ou des contraintes spécifiques de compatibilité des matériaux.
Les solvants utilisés dans la Méthode C sont classés en trois groupes selon leur composition chimique :
Classe 1 — Halogénés : Contiennent des composés de chlore ou de fluor (historiquement le 1,1,1-trichloroéthane, désormais largement restreint par les réglementations environnementales). Pouvoir solvant élevé mais des préoccupations environnementales et sanitaires limitent leur utilisation.
Classe 2 — Non halogénés : Mélanges d’hydrocarbures aliphatiques ou aromatiques. Pouvoir solvant inférieur à celui des solvants halogénés mais plus sûrs pour la santé et l’environnement. Les plus couramment utilisés dans les inspections sur le terrain.
Classe 3 — Application spéciale : Pour des exigences spécifiques de compatibilité des matériaux, telles qu’une faible teneur en soufre et en chlore pour les applications en titane ou en acier inoxydable austénitique.
La procédure de contrôle par ressuage suit une séquence strictement définie de six étapes. Tout écart ou omission de l’une des étapes peut entraîner un échec de la détection des défauts.
La préparation de la surface est l’étape la plus critique de tout le processus PT. La surface doit être exempte de tous contaminants qui pourraient bloquer l’entrée du pénétrant dans les discontinuités : saleté, huile, graisse, peinture, revêtements, produits de corrosion, calamine, flux de soudage, laitier, humidité et résidus chimiques. Si le pénétrant ne peut pas entrer dans le défaut, l’inspection produira un résultat faussement négatif, quelle que soit la précision ultérieure de la procédure.
Méthodes d’élimination des contaminants :
Restrictions critiques de préparation de surface : Les méthodes de nettoyage mécanique qui étirent ou martèlent le métal ne doivent précéder le PT que si un décapage chimique efficace est effectué ensuite pour rouvrir les discontinuités débouchant en surface. Le manuel technique militaire USAF TO 33B-1-1 interdit explicitement d’effectuer le PT sur des revêtements organiques et exige le retrait complet des revêtements avant l’inspection.
Le pénétrant est appliqué sur la surface préparée par immersion, pulvérisation, badigeonnage ou irrigation. Toute la surface d’inspection doit être complètement et uniformément couverte. Pour les pièces à géométrie complexe, l’immersion assure une couverture complète. Pour les grandes structures ou les applications sur le terrain, l’application par pulvérisation à l’aide de bombes aérosols ou d’équipement de pulvérisation est standard. L’application du pénétrant marque le début du temps d’imprégnation.
Le temps d’imprégnation est la période pendant laquelle le pénétrant reste sur la surface, permettant à la capillarité de l’aspirer dans les discontinuités débouchant en surface. Le temps d’imprégnation n’est pas une valeur fixe — il dépend du type de matériau, de la forme du produit, du type de défaut attendu, de la sensibilité du pénétrant et de la température. Les directives suivantes pour les temps d’imprégnation proviennent de l’ASME Section V, Article 6 :
| Matériau | Forme du produit | Discontinuités attendues | Temps d’imprégnation (minutes) |
|---|---|---|---|
| Acier au carbone, acier faiblement allié | Soudures | Fissures, manque de fusion, porosité | 5 |
| Aluminium, magnésium, acier inoxydable | Formes corroyées | Fissures, replis | 10 |
| Aluminium moulé, magnésium moulé | Pièces moulées | Fissures, retrait, porosité | 10 |
| Acier, titane, alliages haute température | Pièces moulées | Fissures, retrait, porosité | 20 |
| La plupart des matériaux | Toutes formes | Fissures serrées, défauts très fins | 30-60 |
Effets de la température sur le temps d’imprégnation : La plage de température normale pour le PT est de 50-125 °F (10-52 °C). Pour les températures de l’objet testé comprises entre 40-50 °F (4-10 °C), le temps d’imprégnation doit être doublé. En dessous de 40 °F (4 °C), le PT n’est pas recommandé car la viscosité du pénétrant augmente considérablement, réduisant la capillarité. Au-dessus de 125 °F (52 °C), le pénétrant peut s’évaporer et les colorants fluorescents peuvent subir une décoloration thermique — perte permanente de la brillance de fluorescence.
Considérations importantes sur le temps d’imprégnation : Il n’y a généralement aucun inconvénient à utiliser des temps d’imprégnation plus longs, à condition que le pénétrant ne sèche pas sur la surface. Si le pénétrant sèche pendant l’imprégnation, il ne peut pas être correctement éliminé et produira un fond élevé qui masque les indications de défauts. Le temps d’imprégnation doit être augmenté pour les fissures serrées, les fissures de fatigue et les fissures de corrosion sous contrainte qui sont attendues comme étant très fines.
L’élimination de l’excès de pénétrant est l’étape la plus sensible à l’opérateur et la source la plus courante de faux négatifs. La méthode d’élimination doit éliminer tout le pénétrant de surface tout en laissant intact le pénétrant piégé dans les discontinuités.
Méthode A — Élimination par lavage à l’eau : Pulvérisation d’eau à une pression ne dépassant pas 40 psi (276 kPa), température de l’eau 50-100 °F (10-38 °C), en utilisant un jet grossier à une distance minimale de 12 pouces (30 cm). Le jet doit être dirigé pour balayer le pénétrant de la surface plutôt que de le projeter. Le sur-lavage est la cause la plus courante de faux négatifs dans la Méthode A.
Méthode B — Élimination par post-émulsifiable lipophile : Appliquer l’émulsifiant lipophile par immersion ou irrigation pendant le temps d’émulsification spécifié par le fabricant (généralement 1 à 5 minutes). Ensuite, rincer à l’eau pulvérisée. Le temps d’émulsification est critique — un temps insuffisant laisse du pénétrant de surface non amovible, tandis qu’un temps excessif permet à l’émulsifiant de se diffuser dans les défauts et de lessiver les indications.
Méthode C — Élimination par solvant : Essuyer la surface avec un chiffon propre non pelucheux légèrement imbibé de solvant. Utiliser une zone fraîche du chiffon pour chaque essuyage. Ne pas appliquer le solvant directement sur la surface — cela lessiverait le pénétrant hors des discontinuités. Répéter l’essuyage avec des zones propres du chiffon jusqu’à ce que le chiffon ne montre aucun résidu de pénétrant.
Méthode D — Élimination par post-émulsifiable hydrophile : Pré-rincer à l’eau pour éliminer l’excès de pénétrant de surface en vrac. Immerger ou pulvériser avec une solution de nettoyant hydrophile (généralement à une concentration de 1-5 % dans l’eau) avec une agitation douce pendant le temps spécifié par le fabricant (généralement 2 à 5 minutes). Rincer finalement à l’eau claire.
Après l’élimination de l’excès de pénétrant, la pièce doit être séchée avant l’application du révélateur. Le séchage est généralement effectué par :
Le révélateur est ensuite appliqué selon les instructions du fabricant. Le révélateur remplit trois fonctions :
Temps d’imprégnation du révélateur : Après l’application du révélateur, un minimum de 10 minutes est nécessaire pour que la capillarité inverse aspire complètement le pénétrant piégé hors des discontinuités. L’inspection doit être effectuée dans les 10 à 60 minutes suivant l’application du révélateur. Après 60 minutes, les indications peuvent s’étendre trop loin et diffuser, rendant l’interprétation invalide.

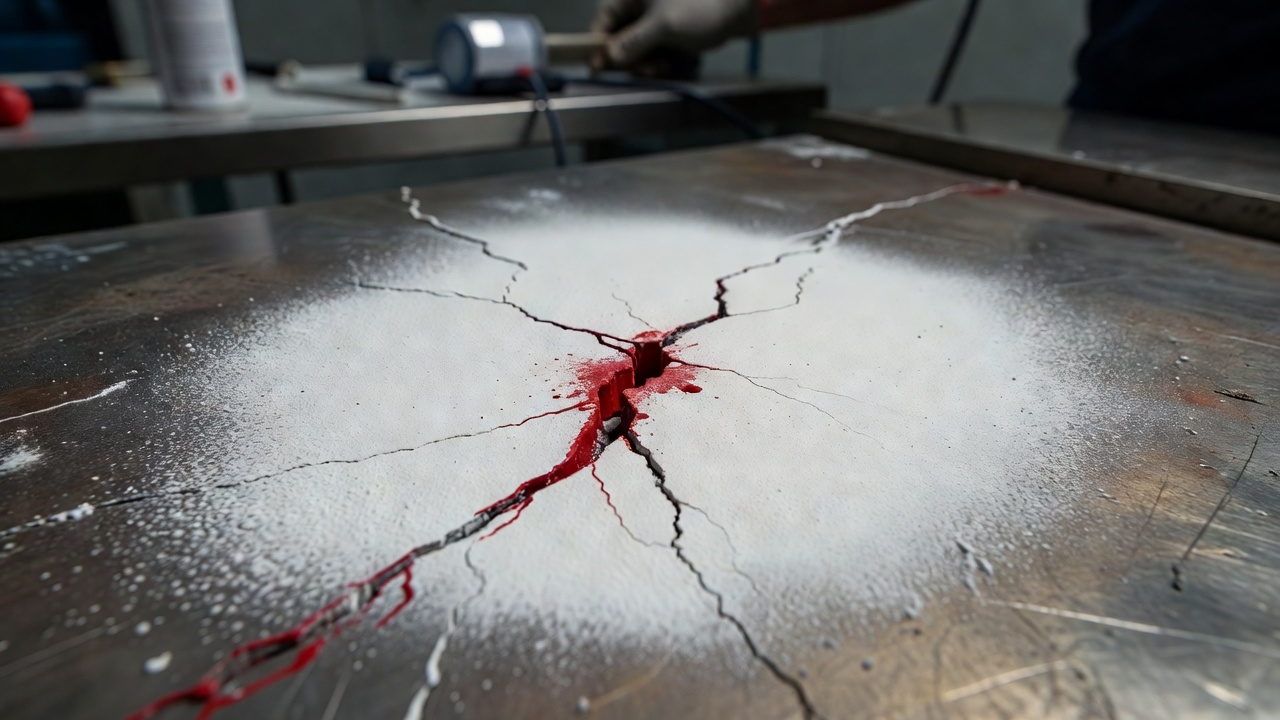

La dernière étape est l’examen visuel de la surface développée pour rechercher des indications.
Pour le pénétrant de Type I (fluorescent) : L’inspection est effectuée dans une zone obscurcie avec une lumière blanche ambiante limitée à 8-20 lux (selon la spécification). La surface est éclairée avec une lumière UV-A (lumière noire) à une longueur d’onde de 320-400 nm avec un pic à 365 nm. L’intensité UV-A minimale à la surface d’inspection est généralement de 1 000 µW/cm² (10 W/m²). L’inspecteur doit prévoir un temps d’adaptation à l’obscurité (5 à 10 minutes minimum) pour une sensibilité visuelle maximale. Les indications apparaissent comme des zones jaune-vert brillant sur un fond sombre.
Pour le pénétrant de Type II (visible) : L’inspection est effectuée sous une lumière blanche adéquate d’au moins 500 lux (50 bougies-pied) à la surface d’inspection. Les indications apparaissent comme des marques rouges brillantes sur un fond de révélateur blanc.
Les critères d’évaluation comprennent :
Les critères d’acceptation sont définis par la norme ou spécification applicable (AWS D1.5 pour les soudures de ponts, ASME Section VIII pour les récipients sous pression, spécifications client pour les composants aérospatiaux). Toutes les indications dépassant les limites d’acceptation doivent être marquées pour évaluation ou réparation.
Nettoyage post-inspection : Tous les matériaux de ressuage doivent être complètement éliminés de la pièce après l’inspection pour prévenir les attaques chimiques, les taches esthétiques ou l’interférence avec les processus ultérieurs tels que la peinture, le soudage ou le traitement thermique.
Le véhicule du pénétrant (la base liquide) est généralement de l’huile de pétrole — fractions de kérosène à haut point d’ébullition, huiles minérales ou mélanges d’hydrocarbures propriétaires. Les principales propriétés physiques spécifiées par l’AMS 2644 comprennent : la viscosité (affecte la vitesse d’entrée dans les fissures — une viscosité élevée entre lentement mais adhère mieux aux surfaces verticales), la densité (généralement inférieure à 1,0 car la plupart des pénétrants sont organiques et plus légers que l’eau ; la contamination par l’eau coule au fond du réservoir), le point d’éclair (minimum 200 °F ou 93 °C pour une utilisation en réservoir ouvert selon l’AMS 2644), et la volatilité (faible volatilité préférée pour minimiser l’évaporation, le séchage sur les pièces, les risques d’incendie et la toxicité).
Les colorants fluorescents utilisés dans les pénétrants de Type I sont basés sur des dérivés de coumarine, de naphtalimide ou de benzoxazole. Ces composés sont sélectionnés pour leur rendement quantique élevé (conversion de la lumière UV absorbée en lumière visible), leur photostabilité (résistance à la décoloration sous exposition UV) et leur solubilité dans le véhicule du pénétrant. Les colorants sont formulés pour émettre à 510-560 nm (jaune-vert), ce qui correspond à la sensibilité maximale de l’œil humain adapté à l’obscurité.
Les colorants visibles dans les pénétrants de Type II sont des colorants azoïques rouges tels que le Solvent Red 164 ou le C.I. Solvent Red 24. Ces colorants offrent un contraste maximal contre le fond blanc du révélateur et sont solubles dans le système de véhicule hydrocarboné.
Émulsifiants :
Révélateurs :
Des restrictions chimiques s’appliquent pour des matériaux spécifiques. Des limites de soufre et d’halogènes sont requises lors du test des aciers inoxydables austénitiques (pour éviter la fragilisation lors du traitement thermique ultérieur) et des alliages de titane (pour éviter la corrosion à des températures élevées). Des pénétrants à faible teneur en soufre et en chlore (généralement moins de 200 ppm chacun) sont disponibles pour ces applications. La compatibilité avec l’oxygène nécessite des pénétrants non à base d’huile pour les composants de systèmes d’oxygène, car les résidus d’huile peuvent exploser ou brûler violemment dans l’oxygène.
Le niveau de sensibilité d’un système de ressuage est le facteur le plus important pour déterminer sa capacité à détecter les défauts fins. Le compromis sensibilité-fond est la considération technique fondamentale : les pénétrants de sensibilité plus élevée détectent des fissures plus petites mais produisent une fluorescence de fond plus forte qui peut masquer les indications. Les pénétrants de sensibilité inférieure ont moins de fond mais ne peuvent pas détecter les indications les plus fines. La sensibilité correcte est celle qui maximise le contraste d’indication — le rapport entre la luminosité de l’indication et la luminosité du fond.
Niveau ½ (Ultra-faible sensibilité) : Utilisé principalement pour les surfaces présentant une rugosité importante, comme les surfaces brutes de forge ou de fonderie. Le fond élevé qui serait produit par un pénétrant de sensibilité plus élevée sur ces surfaces rugueuses masquerait toute indication de défaut. Les pénétrants de Niveau ½ sont formulés pour minimiser le fond tout en offrant une sensibilité adéquate pour les tailles de défauts préoccupantes sur les surfaces rugueuses.
Niveau 1 (Faible sensibilité) : Convient aux inspections industrielles générales où la taille du défaut d’intérêt est relativement grande. Courant dans l’automobile, l’équipement lourd et la fabrication de charpentes métalliques où les spécifications n’exigent pas la détection de fissures très fines.
Niveau 2 (Sensibilité moyenne) : Le niveau de sensibilité le plus courant pour la fabrication et la maintenance aérospatiales polyvalentes. Il équilibre la capacité de détection avec des niveaux de fond acceptables sur la plupart des surfaces.
Niveau 3 (Haute sensibilité) : Requis pour les composants aérospatiaux critiques pour la sécurité, notamment les systèmes de commandes de vol, les éléments structurels primaires et les récipients sous pression. Les pénétrants de Niveau 3 peuvent détecter des fissures de fatigue d’une largeur de 1 à 3 µm.
Niveau 4 (Ultra-haute sensibilité) : La sensibilité disponible la plus élevée, utilisée pour les applications les plus exigeantes, notamment les composants rotatifs de turbines (disques, aubes, arbres), où une seule fissure non détectée pourrait entraîner une défaillance catastrophique. Les pénétrants de Niveau 4 peuvent détecter des fissures aussi fines que 150 nm dans des conditions optimales mais nécessitent des surfaces extrêmement propres et un traitement minutieux pour gérer les niveaux de fond.
Le choix du niveau de sensibilité doit être basé sur la spécification régissant le composant inspecté. Lorsque aucune spécification ne dicte le niveau de sensibilité, une évaluation sur des pièces de production réelles avec des types de défauts connus est recommandée pour déterminer la sensibilité optimale pour l’application spécifique.
La Federal Highway Administration (FHWA) reconnaît le contrôle par ressuage comme une méthode CND valide pour l’inspection des ponts en acier, en particulier pour la détection des fissures débouchant en surface dans les assemblages soudés, les éléments à rupture critique et les détails sujets à la fatigue. Le PT est appliqué aux composants de ponts où le contrôle par magnétoscopie (MT) ne peut pas être utilisé en raison de matériaux non ferromagnétiques ou de contraintes d’accès.
Applications dans l’inspection des ponts :
Procédure pour l’inspection sur site des ponts : Le PT sur ponts est généralement effectué en utilisant la méthode amovible par solvant (Méthode C) avec un pénétrant à colorant visible (Type II) dans des kits aérosols portables. La procédure comprend : le nettoyage de la zone d’inspection avec un solvant pour éliminer la saleté, la graisse et la rouille non adhérente ; le meulage ou le brossage métallique pour exposer le métal nu si nécessaire ; l’application du pénétrant par aérosol avec un temps d’imprégnation approprié (10-20 minutes pour la détection des fissures de fatigue) ; l’élimination de l’excès de pénétrant avec des chiffons imbibés de solvant ; l’application du révélateur non aqueux (Forme e) par aérosol ; et l’inspection après 10-60 minutes de temps d’imprégnation du révélateur sous une lumière blanche adéquate.
Limitations pour l’inspection des ponts : Le PT ne peut détecter que les défauts débouchant en surface — les défauts internes, le laitier inclus ou les fissures de fatigue sous-cutanées qui ne se sont pas propagées à la surface ne peuvent pas être détectés. Les surfaces de soudure rugueuses peuvent produire des fausses indications provenant du pénétrant piégé dans les irrégularités de surface. Le PT nécessite que la surface de l’élément de pont soit à la température appropriée (50-125 °F, 10-52 °C) et exempte de revêtements. La peinture doit être éliminée de la zone d’inspection avant que le PT puisse être effectué. Après l’inspection, tous les résidus de ressuage doivent être nettoyés de l’élément de pont.
Le contrôle par ressuage est largement utilisé pour l’inspection des soudures dans les ateliers de fabrication et la construction sur site. Il est spécifié comme méthode d’acceptation dans plusieurs codes de soudage, notamment l’AWS D1.1 (Code de soudage des structures — Acier) et l’AWS D1.5 (Code de soudage des ponts). Le PT est généralement appliqué aux soudures où la radiographie ou le contrôle par ultrasons ne peut pas fournir une couverture adéquate en raison de la géométrie du joint, des limitations d’accès ou de l’épaisseur du matériau.
Types de discontinuités de soudure détectables par PT :
| Discontinuité | Description | Indication PT typique |
|---|---|---|
| Fissures à chaud | Fissures de solidification qui se forment à haute température pendant le refroidissement de la soudure | Indications linéaires irrégulières et ramifiées le long de l’axe de la soudure |
| Fissures à froid | Fissuration induite par l’hydrogène ou différée dans la zone affectée thermiquement | Indications linéaires nettes et droites généralement parallèles à l’axe de la soudure |
| Fissures de cratère | Fissures au point de terminaison du cordon de soudure | Indications en forme d’étoile ou multiples courtes et linéaires au cratère |
| Porosité | Poches de gaz piégées dans le métal de soudure en solidification | Indications rondes et circulaires réparties dans toute la soudure |
| Manque de fusion | Fusion incomplète entre le métal de soudure et le métal de base ou entre des cordons de soudure successifs | Indications linéaires lisses et allongées à la ligne de fusion |
| Saignée | Rainure fondue dans le métal de base au pied de la soudure qui n’a pas été remplie | Indication linéaire au pied de la soudure |
| Inclusions de laitier en surface | Laitier non métallique piégé à la surface de la soudure | Indications irrégulières et globulaires |
| Piqûres | Très petits pores de gaz individuels | Indications en points fins, souvent en groupes |

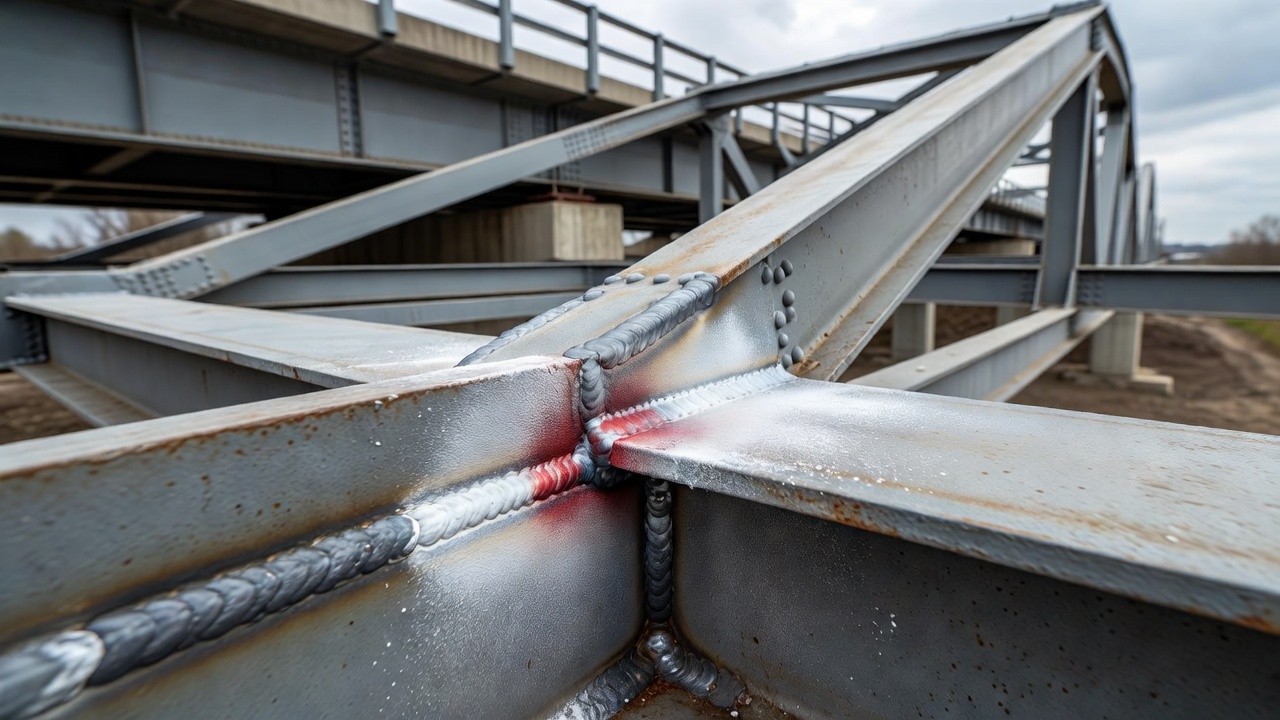

Procédure PT pour l’inspection des soudures : Les surfaces de soudure doivent être nettoyées jusqu’au métal nu, en éliminant tout le laitier, les projections, la poussière de meulage et les oxydes. Pour les soudures à géométrie serrée (soudures en gorge étroite, soudures d’angle dans les coins), le temps d’imprégnation doit être augmenté à 15-20 minutes pour garantir une pénétration adéquate. Le révélateur doit être appliqué en couche mince et uniforme — un excès de révélateur peut masquer les indications fines. L’inspection doit se concentrer sur la face de la soudure, les pieds de soudure (là où les fissures de fatigue naissent généralement) et la zone affectée thermiquement adjacente à la soudure.
Avantages du PT pour l’inspection des soudures :
Limitations pour l’inspection des soudures :
Critères d’acceptation pour les indications de soudure : L’AWS D1.5 (Code de soudage des ponts) spécifie que toute indication linéaire (longueur supérieure à trois fois la largeur) est inacceptable. Les indications arrondies (longueur égale ou inférieure à trois fois la largeur) doivent respecter des limites de taille spécifiques basées sur l’épaisseur de la soudure. Les indications survenant à un rythme de plus de quatre sur une longueur de soudure de 6 pouces (150 mm) sont également inacceptables, quelle que soit leur taille individuelle.
Le contrôle par ressuage est fondamentalement inadapté au béton et aux autres matériaux poreux. Cette limitation est clairement énoncée dans toutes les références CND faisant autorité, notamment l’ASTM E1417, la SAE AMS 2644 et l’USAF TO 33B-1-1. Comprendre pourquoi le PT échoue sur le béton est essentiel pour les inspecteurs et les ingénieurs qui planifient des programmes de CND.
Pourquoi le PT échoue sur le béton :
Absorption dans le matériau massif — Le béton est un matériau hautement poreux avec une structure poreuse complexe, des vides capillaires et des microfissures dans tout son volume. Lorsque le pénétrant est appliqué, il s’infiltre dans cette porosité intrinsèque plutôt que de rester localisé dans des emplacements de défauts spécifiques. Le pénétrant est absorbé sur toute la surface, pas seulement aux ouvertures de fissures.
Rétention du pénétrant — Une fois que le pénétrant a pénétré dans la structure poreuse du béton, il ne peut pas être éliminé par une méthode pratique quelconque. L’essuyage, le nettoyage par solvant ou le lavage à l’eau ne peuvent pas extraire le pénétrant du réseau de pores interconnectés. Cela laisse des taches permanentes sur la surface du béton.
Absence d’indications spécifiques aux défauts — Le révélateur appliqué sur une surface poreuse imprégnée de pénétrant montre une coloration uniforme plutôt que des indications localisées aux emplacements des défauts. Toute la surface fluoresce ou montre une coloration rouge, rendant impossible la distinction entre la porosité intrinsèque et les fissures réelles.
Faux positifs — L’absorption uniforme du pénétrant dans la surface du béton produit des indications sur toute la zone inspectée, ce qui pourrait être interprété à tort comme des défauts généralisés.
Méthodes alternatives pour la détection des fissures dans le béton :
Autres matériaux incompatibles avec le PT :
Le contrôle par ressuage et le contrôle par magnétoscopie sont des méthodes CND de surface complémentaires qui partagent certaines applications mais ont des principes physiques et des capacités fondamentalement différents. Comprendre quand utiliser le PT versus la MT — et quand utiliser les deux — est essentiel pour une planification efficace de l’inspection.
| Capacité | Contrôle par ressuage (PT) | Contrôle par magnétoscopie (MT) |
|---|---|---|
| Restriction de matériau | Matériaux non poreux uniquement | Matériaux ferromagnétiques uniquement (fer, nickel, cobalt et leurs alliages — principalement l’acier) |
| Discontinuités détectables | Débouchant en surface uniquement | Surface et proche surface (sous-cutané jusqu’à 1-2 mm) |
| Matériaux non magnétiques | Fonctionne sur tous les non poreux (Al, Ti, Cu, Mg, plastiques, céramiques) | Ne peut pas être utilisé sur les matériaux non ferromagnétiques |
| Géométries complexes | Excelle sur les géométries complexes (toutes les surfaces couvertes à la fois) | Nécessite une configuration du champ magnétique ; les géométries complexes peuvent nécessiter plusieurs aimantations |
| Sensibilité à l’état de surface | Nécessite une surface propre et non poreuse ; les surfaces rugueuses créent des problèmes de fond | Moins affecté par une rugosité de surface modérée |
| Tolérance aux revêtements | Doit être décapé de tous les revêtements | Peut détecter à travers des revêtements non ferromagnétiques minces (jusqu’à ~50 µm) |
| Portabilité | Hautement portable — les kits aérosols ne nécessitent aucune alimentation externe (Type II) | Nécessite une source d’alimentation pour les électroaimants ; aimants permanents disponibles mais moins efficaces |
| Vitesse | Processus en plusieurs étapes de 15 à 70 minutes au total par lot | Processus plus rapide en une seule étape pour les pièces individuelles |
| Sensibilité aux petits défauts | Très élevée — surtout fluorescent Niveau 3-4 | Très élevée — peut détecter des fissures très serrées |
| Détection sous-cutanée | Aucune — surface uniquement | Peut détecter des défauts proches de la surface non ouverts à la surface |
| Coût | Coût d’équipement inférieur ; coût récurrent des consommables | Coût d’équipement modéré ; coût des consommables inférieur |
| Nettoyage post-inspection | Requis — éliminer tous les résidus de pénétrant et de révélateur | Minime — les particules magnétiques sont facilement éliminées |
| Santé et sécurité | Manipulation de produits chimiques (solvants, colorants, révélateurs) | Sécurité électrique (équipement d’aimantation) ; aucun risque chimique |
Quand choisir le PT plutôt que la MT :
Quand choisir la MT plutôt que le PT :
Utilisation complémentaire dans l’inspection aérospatiale et des ponts : Dans de nombreuses installations, les deux méthodes sont utilisées sur le même composant — la MT sur les pièces en acier et le PT sur les pièces en alliage d’aluminium du même assemblage. Par exemple, les ensembles de trains d’atterrissage d’aéronefs utilisent généralement la MT sur les composants en acier (essieux, pistons) et le PT sur les composants en aluminium (pièces forgées, pièces moulées) en utilisant le même poste d’inspection avec différentes procédures de traitement.
Le contrôle par ressuage est régi par un cadre complet de normes internationales, nationales et spécifiques à l’industrie qui définissent les exigences relatives aux matériaux, aux procédures, à l’étalonnage, à la qualification du personnel et aux critères d’acceptation.
ASTM E1417/E1417M — Pratique standard pour le contrôle par pénétrant liquide : La norme de procédure principale pour le PT aux États-Unis. Elle établit les exigences minimales pour la réalisation d’examens par pénétrant liquide des composants métalliques et non métalliques non poreux. Elle remplace la MIL-STD-6866. La norme couvre toutes les combinaisons Type/Méthode/Niveau/Forme/Classe de la SAE AMS 2644 et définit les procédures générales, les exigences d’étalonnage et les rapports. Applicable aux examens en cours de fabrication, finaux et de maintenance (en service).
ASTM E165/E165M — Pratique standard pour le contrôle par pénétrant liquide pour les composants industriels généraux : Contient des informations détaillées sur la façon d’élaborer les procédures détaillées requises par l’E1417. Couvre les exigences d’équipement, la préparation de surface, l’application du pénétrant, le temps d’imprégnation, les techniques d’élimination, l’application du révélateur, l’inspection, l’évaluation et les rapports. C’est la norme la plus souvent référencée dans les spécifications PT industrielles et d’infrastructure.
SAE AMS 2644 — Matériau d’inspection, Pénétrant : La norme de classification des matériaux pénétrants. Définit le Type (I fluorescent, II visible, III double), la Méthode (A lavable à l’eau, B lipophile PE, C amovible par solvant, D hydrophile PE), le Niveau (½, 1, 2, 3, 4), la Forme (a poudre sèche, b hydrosoluble, c hydro-suspendable, d/e non aqueux, f spécial) et la Classe (1 halogéné, 2 non halogéné, 3 spécial). Régit les tests de qualification et l’inscription sur la QPL via Wright-Patterson AFB.
ASME Section V, Article 6 — Examen par pénétrant liquide : Régit le PT dans les applications de récipients sous pression et de chaudières. Spécifie les temps d’imprégnation, les facteurs de correction de température, les temps d’imprégnation du révélateur et les critères d’acceptation pour les composants nucléaires et de récipients sous pression. Les tableaux de temps d’imprégnation de l’Article 6 sont les plus largement référencés dans l’industrie.
AWS D1.5 — Code de soudage des ponts : Référence le PT comme méthode CND acceptable pour l’inspection des soudures dans la fabrication de ponts en acier et le soudage sur site. Définit les critères d’acceptation pour les indications PT dans les soudures de ponts.
AWS D1.1 — Code de soudage des structures — Acier : Référence le PT pour l’inspection des soudures dans les applications générales de charpentes métalliques. Définit les procédures et les limites d’acceptation.
ISO 3452 — Essais non destructifs — Contrôle par ressuage : La série de normes internationales couvrant le PT. L’ISO 3452-1 couvre les principes généraux, l’ISO 3452-2 couvre les essais des matériaux de ressuage, l’ISO 3452-3 couvre les blocs d’essai de référence et l’ISO 3452-4 couvre l’équipement.
NAS-410 — Certification et qualification du personnel d’essais non destructifs : Régit la certification du personnel CND dans l’industrie aérospatiale. Définit les heures de formation, les exigences d’expérience et les exigences d’examen pour le personnel PT aux niveaux I, II et III. Également référencé par l’ASNT SNT-TC-1A pour les applications industrielles.
USAF TO 33B-1-1 / NAVAIR 01-1A-16-1 / TM 1-1500-335-23 — Manuel technique interarmées : Le document procédural le plus complet pour l’inspection par ressuage des aéronefs militaires. Contient des exigences détaillées pour tous les aspects du PT, notamment la qualification des matériaux, le contrôle des processus, les temps d’imprégnation, la vérification de la sensibilité et les exigences d’équipement.
Haute sensibilité aux défauts de surface fins. Le contrôle par ressuage fluorescent à sensibilité Niveau 3-4 peut détecter des fissures débouchant en surface aussi étroites que 150 nanomètres. Cette sensibilité fait du PT l’une des méthodes les plus efficaces pour détecter les fissures de fatigue, les fissures de corrosion sous contrainte et autres discontinuités de surface fines dans les composants critiques.
Applicable à une large gamme de matériaux. Le PT fonctionne sur pratiquement tout matériau non poreux : tous les métaux (ferreux et non ferreux), les céramiques, les verres, certains plastiques et les composites. Cette polyvalence rend le PT applicable dans les secteurs de l’aérospatial, de l’automobile, de la production d’énergie, du traitement chimique, de l’inspection des ponts et de la fabrication générale.
Capacité pour les géométries complexes. Comme le pénétrant est appliqué sous forme de liquide qui épouse toute surface, le PT peut inspecter des géométries complexes qui sont difficiles ou impossibles à tester avec d’autres méthodes CND. Les pièces filetées, les engrenages, les arbres cannelés et les passages internes peuvent tous être inspectés simultanément.
Inspection de grandes surfaces. Le PT peut inspecter de grandes surfaces en un seul processus. Le traitement par lots de plusieurs petites pièces est efficace. Pour les grands composants structurels, toute la zone critique peut être inspectée en une seule application.
Portable et déployable sur le terrain. Les kits de ressuage aérosols permettent d’effectuer le PT n’importe où sans alimentation électrique externe ni équipement spécialisé. Cela rend le PT idéal pour l’inspection sur site des ponts, des pipelines, des réservoirs de stockage et des équipements en service.
Résultats visuels immédiats. Les indications PT sont directement visibles sur la surface, fournissant une confirmation immédiate de l’emplacement, de la taille et de l’orientation du défaut. Aucune interprétation de signal ni analyse de données complexe n’est requise.
Faible coût d’équipement initial. Comparé au contrôle par ultrasons, radiographique ou par courants de Foucault, le PT nécessite un investissement en capital minimal. Les coûts principaux sont les consommables de ressuage.
Défauts débouchant en surface uniquement. Le PT ne peut pas détecter les défauts sous-cutanés, les vides internes ou les discontinuités noyées. Un défaut doit être ouvert à la surface pour que le pénétrant puisse y pénétrer.
Matériaux non poreux uniquement. Le PT ne peut pas être utilisé sur des matériaux poreux tels que le béton, le bois, les céramiques non émaillées, les pièces en métallurgie des poudres ou l’aluminium anodisé. Le pénétrant est absorbé dans le matériau massif, produisant des résultats ininterprétables.
Étapes de processus multiples. La procédure PT en six étapes prend 15 à 70 minutes selon les exigences de temps d’imprégnation. C’est plus lent que la MT pour les pièces ferromagnétiques et significativement plus lent que l’inspection visuelle.
Résultats dépendants de l’opérateur. Le PT dépend fortement de la compétence de l’opérateur et de son souci du détail. Un nettoyage inapproprié, un temps d’imprégnation insuffisant, un sur-lavage lors de l’élimination ou une application incorrecte du révélateur peuvent tous provoquer des faux négatifs.
Exigences de préparation de surface. Les surfaces doivent être propres, sèches et exemptes de tous contaminants. Les revêtements, la peinture, le placage, la graisse, l’huile, l’humidité et les résidus chimiques doivent être complètement éliminés. Ce temps de préparation peut être significatif pour les composants en service.
Manipulation et élimination des produits chimiques. Le PT utilise des solvants, des produits chimiques de ressuage et des révélateurs qui nécessitent une manipulation, un stockage et une élimination appropriés. Les considérations de santé et de sécurité comprennent l’inflammabilité, les risques d’inhalation, le contact cutané et les réglementations environnementales régissant l’élimination des déchets.
Sensibilité à la température. La performance du PT se dégrade en dehors de la plage de 50-125 °F (10-52 °C). Les basses températures augmentent la viscosité du pénétrant et réduisent la capillarité. Les hautes températures provoquent l’évaporation du pénétrant, la dégradation du colorant fluorescent et un risque d’incendie accru.
Nettoyage post-inspection requis. Tous les résidus de pénétrant et de révélateur doivent être complètement éliminés après l’inspection. Cela ajoute du temps et des coûts, en particulier pour les composants qui seront ultérieurement peints, soudés ou placés en service à haute température.
Aucun enregistrement permanent. Les indications PT sont transitoires — elles n’existent que pendant la fenêtre d’inspection (10 à 60 minutes après l’application du révélateur). La photographie est essentielle pour créer des enregistrements permanents. L’indication peut changer ou disparaître à mesure que le révélateur sèche ou que le pénétrant continue de s’étaler.
