Les fissures de bordure sont des fissures en forme de croissant ou longitudinales situées à 0,3–0,6 m du bord de la chaussée, généralement causées par un manque de soutien latéral, un mauvais drainage ou le retrait des matériaux d’accotement. Dans le FHWA LTPP, la fissuration en bordure présente une sévérité faible/moyenne/élevée. Couvre la détection, la différenciation par rapport à la fissuration longitudinale et les stratégies d’entretien du soutien de bordure.
La fissuration en bordure est une catégorie distincte de désordre de chaussée formellement définie dans le FHWA LTPP Distress Identification Manual (FHWA-HRT-13-092, Fifth Revised Edition, mai 2014) comme une fissuration qui s’applique exclusivement aux chaussées avec accotements non revêtus. Ce désordre se manifeste sous forme de fissures en forme de croissant ou de fissures assez continues qui intersectent le bord de la chaussée et sont situées à moins de 0,6 mètre (environ 2 pieds) du bord de la chaussée adjacent à l’accotement. La définition inclut également explicitement les fissures longitudinales en dehors de l’ornière situées dans cette zone de bordure de 0,6 m. La morphologie en forme de croissant est une caractéristique visuelle distinctive : ces fissures débutent généralement au bord de la chaussée, s’incurvent vers l’intérieur et peuvent longeant le bord sur une certaine distance avant de se terminer ou de se reconnecter au bord, formant un motif arqué vu du dessus.
La contrainte de localisation est fondamentale pour la définition. La fissuration en bordure est un phénomène de frontière — un désordre qui se développe à l’interface entre la structure de chaussée technique et le matériau d’accotement non lié adjacent. Dans la taxonomie du génie des chaussées, cette restriction spatiale sépare la fissuration en bordure de tous les autres types de fissuration. Une fissure située à plus de 0,6 m du bord de la chaussée ne peut pas être classée comme fissuration en bordure, quelle que soit sa morphologie, sa cause ou sa sévérité. De même, une fissure dans l’ornière, même à moins de 0,6 m du bord, n’est pas classée comme fissuration en bordure — elle relèverait de la fissuration longitudinale dans l’ornière ou de la fissuration par fatigue selon ses caractéristiques. Le manuel FHWA LTPP note explicitement cette hiérarchie : l’ornière prime sur la zone de bordure à des fins de classification.
Dans le cadre de l’ASTM D6433 Standard Practice for Roads and Parking Lots Pavement Condition Index Surveys, la fissuration en bordure est définie de manière similaire avec un critère spatial légèrement plus strict : des fissures parallèles au bord extérieur de la chaussée et généralement situées à moins de 0,3 à 0,5 m (1 à 1,5 pi) de celui-ci. La définition ASTM note également que la fissuration en bordure est parfois appelée fissuration d’accotement ou fissuration en croissant dans la terminologie régionale de gestion des chaussées. La fissure débute au bord de la chaussée et se propage vers l’intérieur, et à mesure que la sévérité augmente, le motif de fissuration peut se ramifier, s’interconnecter et entraîner une perte progressive de matériau de chaussée le long du bord.
La distinction entre la fissuration en bordure et les autres désordres liés au bord est essentielle. Le dénivelé voie-accotement, classé séparément dans le manuel LTPP comme un désordre divers (Type de désordre ACP 14), décrit la différence d’élévation entre le bord de la chaussée et la surface de l’accotement. Bien que le dénivelé voie-accotement soit un mécanisme causal primaire de la fissuration en bordure, il est mesuré et enregistré comme un désordre distinct. De même, le début d’enrobage au bord de la chaussée — la perte progressive de particules de granulat de la surface vers le bas — peut coexister avec la fissuration en bordure mais est classé sous les défauts de surface (Type de désordre ACP 13). Comprendre ces limites taxonomiques est essentiel pour des relevés précis d’état des chaussées et pour le calcul de l’indice de condition de chaussée (PCI) selon l’ASTM D6433, où chaque type de désordre possède ses propres courbes de valeur de déduction et facteurs de pondération.
Dans le contexte des chaussées aéroportuaires, la fissuration en bordure revêt une importance accrue car les aéronefs peuvent occasionnellement traverser les accotements lors du roulage ou dans des situations d’urgence. L’Annexe 14 de l’OACI, Volume I — Conception et exploitation technique des aérodromes, et le Manuel de conception des aérodromes de l’OACI Partie 3 — Chaussées (Doc 9157) traitent des exigences structurelles pour les accotements de pistes et de voies de circulation, soulignant que les accotements doivent être conçus pour supporter des charges occasionnelles d’aéronefs sans induire de dommages structurels à la chaussée adjacente. La fissuration en bordure à l’interface chaussée-accotement dans les applications aéroportuaires peut indiquer un accotement qui ne répond pas à cette exigence, pouvant potentiellement générer des débris d’objets étrangers (FOD) et compromettre la sécurité opérationnelle.
La fissuration en bordure se développe par une combinaison de mécanismes mécaniques, hydrauliques, thermiques et liés à la construction qui concentrent les contraintes de traction au niveau du bord de la chaussée. Comprendre chaque facteur causal est essentiel pour concevoir des stratégies préventives et correctives efficaces.
La cause la plus fondamentale de la fissuration en bordure est l’absence de confinement latéral adéquat au bord de la chaussée. L’enrobé bitumineux, en tant que matériau viscoélastique, nécessite un soutien latéral pour résister aux contraintes de traction qui se développent au bas de la couche d’enrobé sous l’effet du trafic. Lorsqu’une charge de roue passe près du bord de la chaussée, la couche d’enrobé subit des contraintes de flexion : le haut de la couche est en compression tandis que le bas est en traction. À l’intérieur de la chaussée, ces contraintes de traction sont réparties et supportées par la continuité de la couche d’enrobé et le soutien du matériau adjacent. Au bord libre, cependant, il n’y a pas de retenue latérale, et la contrainte de traction au bas de la couche d’enrobé peut être deux à trois fois plus élevée qu’aux emplacements intérieurs pour la même intensité de charge. Cette concentration de contrainte en bordure est un phénomène bien documenté en mécanique des chaussées, analogue à la condition de charge en bordure dans la conception des chaussées en béton où les contraintes de coin et de bord régissent les exigences d’épaisseur de dalle.

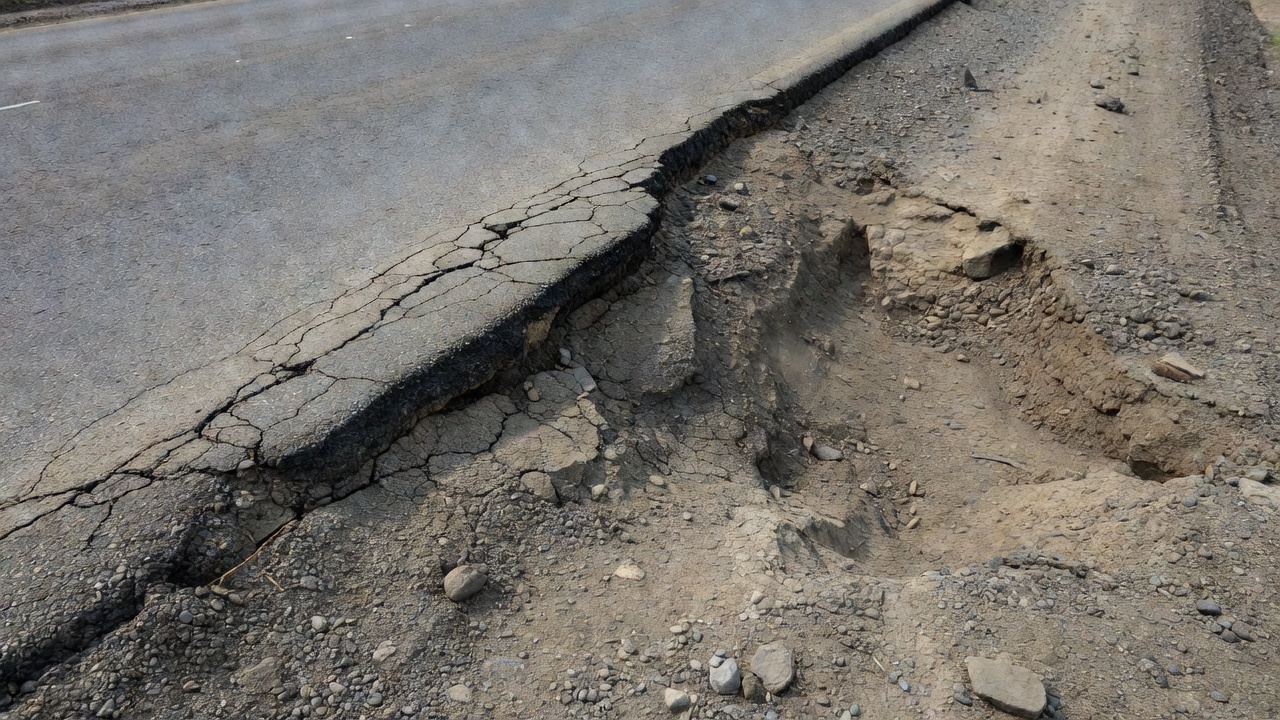

Le dénivelé d’accotement aggrave ce problème de contrainte en bordure. Lorsque la surface de l’accotement s’érode, se consolide ou est usée par les intempéries et le trafic occasionnel, un différentiel vertical se développe entre la surface de la chaussée et l’accotement adjacent. Ce différentiel, qui peut aller de 25 mm (1 pouce) à plus de 100 mm (4 pouces) dans les cas graves, expose la face verticale de la couche d’enrobé. Sans pression latérale du sol contre cette face, le bord de l’enrobé est effectivement en porte-à-faux. Sous l’effet du trafic — surtout lorsque les véhicules dérivent sur l’accotement puis se rabattent sur la chaussée, appliquant une force verticale et horizontale combinée au bord — le porte-à-faux non soutenu fléchit et finit par se fissurer. La fissure débute au bas de la couche d’enrobé (là où la traction est la plus élevée) et se propage vers le haut, apparaissant généralement en surface à une certaine distance du bord, créant le motif caractéristique en croissant ou longitudinal. Ce mécanisme de fissuration ascendante distingue la fissuration en bordure de la fissuration longitudinale descendante qui peut survenir dans les ornières en raison des contraintes de traction superficielles issues de l’interaction pneu-chaussée.
Les recherches menées dans le cadre du NCHRP (National Cooperative Highway Research Program) et documentées dans le NCHRP Web Document 35 (Rehabilitation Strategies for Highway Pavements) confirment que l’état de l’accotement est le facteur le plus influent dans le développement de la fissuration en bordure. Les chaussées avec des accotements bien entretenus et correctement compactés présentent des taux de fissuration en bordure nettement inférieurs à celles dont les accotements sont érodés, bas ou absents. Le document note qu’un dénivelé voie-accotement supérieur à 50 mm (2 pouces) est corrélé à une accélération des désordres de bordure.

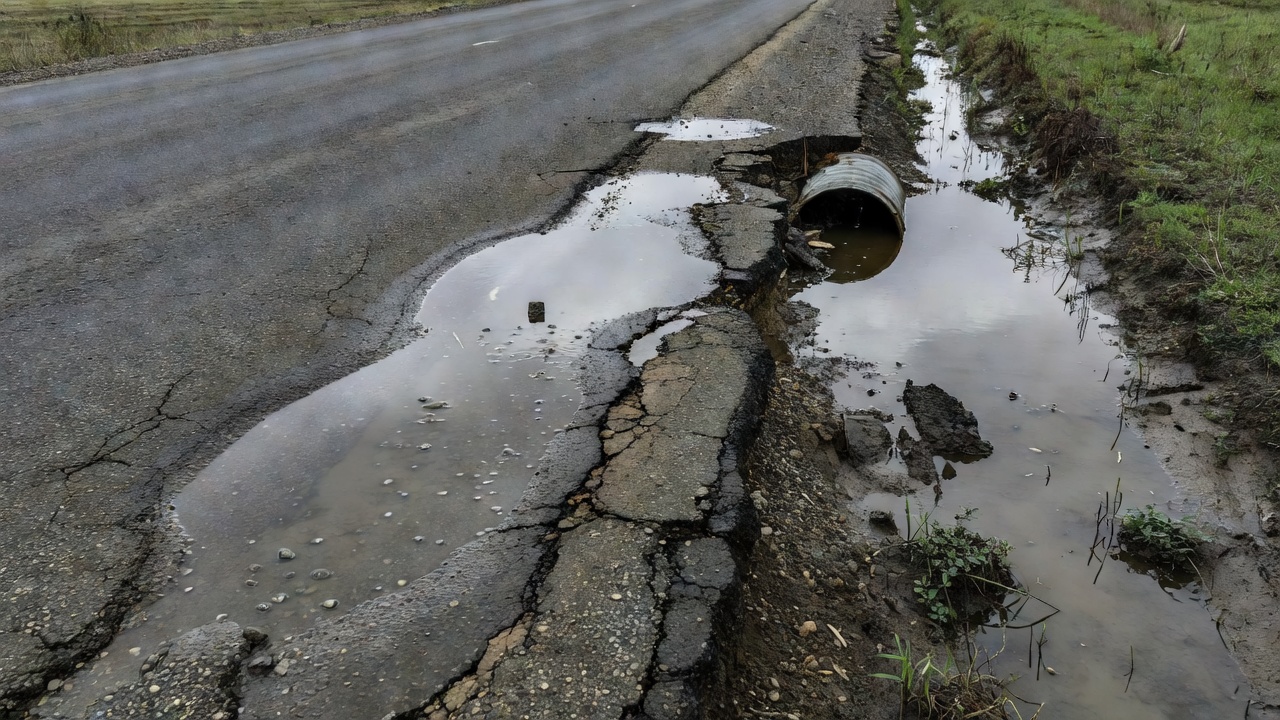

Un drainage inadéquat le long du bord de la chaussée est un contributeur majeur à la fissuration en bordure, agissant par de multiples mécanismes. Lorsque l’eau de surface n’est pas efficacement évacuée du bord de la chaussée — que ce soit en raison d’une pente transversale insuffisante, de fossés de drainage obstrués, de ponceaux colmatés ou d’un matériau d’accotement compacté qui empêche l’infiltration — l’eau s’accumule à l’interface chaussée-accotement. Cette eau stagnante s’infiltre dans les couches de fondation, de base et de plate-forme par la frontière perméable au bord de la chaussée. La saturation qui en résulte affaiblit ces couches de soutien de deux manières : premièrement, en réduisant la contrainte effective et la résistance au cisaillement des matériaux granulaires (le principe de contrainte effective en mécanique des sols veut que la pression interstitielle réduit le frottement inter-particulaire) ; deuxièmement, en ramollissant les sols de plate-forme à grains fins qui perdent leur capacité portante lorsque leur teneur en humidité dépasse l’optimum.
Le soutien affaibli directement sous le bord de la chaussée entraîne une augmentation des déformations de traction au bas de la couche d’enrobé, accélérant l’endommagement par fatigue et l’initiation des fissures. De plus, le problème de drainage est souvent auto-renforçant : une fois que les fissures de bordure se forment, elles fournissent des voies préférentielles pour que l’eau supplémentaire pénètre dans la structure de la chaussée, accélérant le cycle de détérioration. Dans les régions avec des conditions cycliques humides-sèches, le gonflement et le retrait répétés des sols de plate-forme expansifs près de la zone de bordure créent un mouvement différentiel supplémentaire qui propage les fissures.
La base de données FHWA LTPP, qui contient des décennies de données de performance de chaussées provenant de centaines de sections d’essai à travers l’Amérique du Nord, a fourni des preuves statistiques reliant la qualité du drainage à la prévalence de la fissuration en bordure. Les sections évaluées comme ayant un drainage « médiocre » ou « passable » présentent systématiquement des étendues de fissuration en bordure plus élevées que celles avec un drainage « bon », en contrôlant le climat, le trafic et la structure de la chaussée. Dans les études d’analyse des données LTPP, les sections de chaussée avec une plate-forme sensible au gel et un mauvais drainage présentaient significativement plus de fissuration longitudinale (y compris la fissuration en bordure) que les sections avec des plates-formes bien drainées et non sensibles au gel.
Dans les régions froides, l’action du gel est un facteur dominant dans la fissuration en bordure. Le mécanisme opère par un soulèvement différentiel dû au gel entre la chaussée et l’accotement adjacent. La structure de la chaussée, avec sa couche de surface en enrobé bitumineux agissant comme un isolant thermique partiel, a un régime thermique différent de celui de l’accotement exposé. L’accotement gèle généralement plus tôt et à une plus grande profondeur que la plate-forme sous la chaussée. Lorsque des sols sensibles au gel (sables fins et silts contenant plus de 3 % de matériau passant le tamis de 0,02 mm) sont présents, des lentilles de glace se forment dans la zone de l’accotement, provoquant un soulèvement vers le haut. Le bord de la chaussée, étant retenu par la structure de chaussée plus rigide au-dessus et partiellement isolé, se soulève moins que l’accotement adjacent. Ce mouvement vertical différentiel induit des contraintes de flexion et de cisaillement au bord de la chaussée, initiant des fissures.
Lors du dégel printanier, le processus s’inverse. L’accotement dégèle et se consolide en premier, tandis que la plate-forme sous la chaussée reste gelée plus longtemps. Le bord de la chaussée est maintenant partiellement soutenu par un matériau d’accotement dégelé, saturé et affaibli tandis que l’intérieur repose sur une plate-forme gelée et rigide. Cette condition de soutien différentiel produit un effet de porte-à-faux qui peut fissurer la couche d’enrobé. Le cycle annuel répété de gel-dégel accumule des dommages de fatigue dans l’enrobé au niveau de la zone de bordure, chaque cycle étendant progressivement les microfissures existantes. Les recherches publiées par le Transportation Research Board (TRB) ont documenté que les cycles de gel-dégel peuvent réduire le module résilient des sols de plate-forme de 50 à 80 % pendant la période critique du dégel printanier, augmentant considérablement les déflexions de la chaussée et les déformations de traction au bord de la chaussée.
L’interaction entre l’action du gel et le drainage est particulièrement destructrice. Lorsque le drainage en bordure est mauvais, la plate-forme près du bord entre dans la saison de gel avec une teneur en humidité plus élevée, rendant plus d’eau disponible pour la formation de lentilles de glace et augmentant l’ampleur du soulèvement dû au gel. De même, pendant le dégel, la plate-forme saturée est plus faible et plus sensible à la déformation sous charge. Cette synergie drainage-gel explique pourquoi la fissuration en bordure est particulièrement répandue dans les régions où les hivers froids se combinent à des bords de chaussée mal drainés.
Le retrait des matériaux d’accotement est un contributeur moins évident mais significatif à la fissuration en bordure, particulièrement dans les régions avec des sols argileux expansifs ou là où les accotements sont construits avec des matériaux cohésifs qui subissent des changements de volume importants avec les variations d’humidité. Lorsque les sols d’accotement se dessèchent pendant des périodes de sécheresse prolongées, ils rétrécissent, s’éloignant du bord de la chaussée et créant un espace. Cet espace élimine le soutien latéral que l’accotement apporte au bord de la chaussée. Lorsque les charges de trafic ultérieures passent près du bord désormais non soutenu, les contraintes de flexion dans la couche d’enrobé augmentent considérablement. Même après la ré-expansion du matériau d’accotement avec l’humidité, le bord de la chaussée peut avoir déjà subi des dommages, et la fissure, une fois initiée, se propage sous l’effet d’une charge continue, indépendamment de l’état de l’accotement.
Dans les zones agricoles où les pratiques d’irrigation provoquent des fluctuations saisonnières des niveaux d’eau souterraine, les matériaux d’accotement peuvent subir des cycles répétés de gonflement et de retrait qui détériorent progressivement la liaison chaussée-accotement. La recherche NCHRP souligne que la sélection des matériaux d’accotement est un aspect souvent négligé de la conception des chaussées : les matériaux granulaires non expansifs, bien drainants et à faible indice de plasticité sont fortement préférés pour la construction des accotements afin de minimiser à la fois la sensibilité au gel et le potentiel de retrait.
L’empiètement de la circulation sur le bord de la chaussée accélère la fissuration en bordure par une mise en charge mécanique directe à l’endroit le plus vulnérable. Lorsque les véhicules — en particulier les poids lourds — dérivent sur l’accotement et que leurs roues extérieures roulent le long ou juste au-delà du bord de la chaussée, la charge de la roue est appliquée avec un soutien latéral minimal, maximisant la contrainte de traction au bas de l’enrobé. Les chaussées étroites sans accotements revêtus, les routes rurales à faible volume avec une largeur de voie insuffisante et les routes avec des virages serrés où les véhicules prennent large sont particulièrement sensibles aux dommages de charge en bordure. La nature répétitive de cette charge, même occasionnelle, accumule des dommages de fatigue qui se concentrent dans la zone de bordure.
L’effet est amplifié lorsque la surface de l’accotement est plus basse que la chaussée (dénivelé voie-accotement). Chaque fois qu’une roue de véhicule tombe du bord de la chaussée sur l’accotement inférieur puis remonte, elle applique à la fois une charge d’impact verticale et une poussée horizontale contre la face verticale de la couche d’enrobé. Cette charge combinée est bien plus dommageable que la charge verticale seule et peut initier une fissuration en une fraction seulement des répétitions de charge nécessaires dans des conditions de charge intérieure normales.
Le FHWA LTPP Distress Identification Manual (FHWA-HRT-13-092) établit une classification de sévérité à trois niveaux pour la fissuration en bordure qui constitue la référence faisant autorité pour les relevés d’état des chaussées aux États-Unis et est largement adoptée au niveau international. Les niveaux de sévérité sont définis en fonction de l’étendue de la dégradation et de la perte de matériau le long de la longueur affectée du bord de la chaussée.
La fissuration en bordure de faible sévérité est définie comme des fissures sans dégradation ni perte de matériau. Les fissures sont visibles sous forme de séparations capillaires à modérément larges dans la surface de l’enrobé, mais le bord de la chaussée reste intact sans particules de granulat délogées, sans écaillage le long des faces de la fissure et sans morceaux d’enrobé manquants. La largeur de la fissure dans la fissuration en bordure de faible sévérité varie généralement de moins de 1 mm jusqu’à environ 6 mm, bien que la définition de sévérité LTPP pour la fissuration en bordure n’utilise pas la largeur de fissure comme critère principal — contrairement à la fissuration longitudinale et à la fissuration en blocs où des seuils de largeur de fissure (≤6 mm pour faible, >6 mm et ≤19 mm pour modérée, >19 mm pour élevée) sont explicitement spécifiés. La sévérité de la fissuration en bordure est plutôt déterminée par l’état physique du matériau de la chaussée le long de la fissure, spécifiquement la présence ou l’absence de dégradation. Cette approche reconnaît que la fissuration en bordure implique intrinsèquement une condition structurelle de bordure, et que la perte de matériau est un indicateur plus significatif de progression que la seule largeur de fissure.
La fissuration en bordure de faible sévérité représente le stade le plus précoce du développement du désordre. À ce stade, la fissuration peut être principalement esthétique et ne compromet pas immédiatement la capacité structurelle, mais elle signale l’apparition de problèmes de soutien de bordure qui progresseront s’ils ne sont pas traités. Les fissures de faible sévérité fournissent des voies d’infiltration de l’eau, ce qui accélère la transition vers des niveaux de sévérité plus élevés. Dans les systèmes de gestion des chaussées (PMS), la fissuration en bordure de faible sévérité déclenche généralement des recommandations d’entretien préventif telles que le scellement des fissures et le re-profilage de l’accotement.
La fissuration en bordure de sévérité modérée est caractérisée par une certaine dégradation et perte de matériau pour jusqu’à 10 pour cent de la longueur de la portion affectée de la chaussée. En termes pratiques, cela signifie que le long du bord fissuré, pas plus de 10 pour cent de l’étendue linéaire ne présente de granulats délogés, de faces de fissure écaillées, de petits morceaux d’enrobé manquants ou de matériau meuble au bord de la chaussée. Le seuil de 10 pour cent est évalué visuellement par l’inspecteur de la chaussée, qui doit estimer la proportion de la longueur fissurée présentant une dégradation. À sévérité modérée, la fissure de bordure s’est généralement élargie au-delà de 6 mm, des fissures secondaires peuvent bifurquer de la fissure de bordure principale, et il existe des preuves visibles que le matériau de bordure commence à se désintégrer.
La fissuration en bordure de sévérité modérée nécessite une intervention plus agressive que la sévérité faible. Le scellement des fissures seul peut être insuffisant si le soutien de bordure a été compromis. Les stratégies d’entretien à ce stade incluent généralement le rapiéçage à profondeur partielle du bord affecté, la reconstruction de l’accotement pour rétablir le soutien latéral et la correction des défauts de drainage. Si la fissuration en bordure de sévérité modérée est généralisée le long d’une section de chaussée, elle contribue significativement à la réduction du PCI et peut déclencher une réhabilitation structurelle dans les arbres de décision de gestion des chaussées.
La fissuration en bordure de sévérité élevée présente une dégradation considérable et une perte de matériau pour plus de 10 pour cent de la longueur de la portion affectée de la chaussée. À ce niveau de sévérité, le bord de la chaussée a subi une désintégration substantielle. Des morceaux d’enrobé peuvent être complètement manquants, laissant des vides irréguliers le long du bord. Le réseau de fissures est bien développé, avec des fissures interconnectées, des faces écaillées et des granulats meubles qui peuvent être délogés par la circulation. Dans les cas extrêmes, le bord peut avoir visiblement reculé par rapport à son alignement d’origine, la largeur de la chaussée étant effectivement réduite par la perte de matériau. Le pompage d’eau et de fines à travers les fissures peut être évident après les épisodes de pluie, indiquant que les matériaux de fondation et de plate-forme sont érodés sous le bord de la chaussée.
La fissuration en bordure de sévérité élevée représente une défaillance structurelle de la zone de bordure de la chaussée. La zone affectée ne peut plus distribuer efficacement les charges des roues, et la détérioration ultérieure est souvent rapide. Les matériaux meubles au bord constituent un risque de FOD — dans les applications aéroportuaires, c’est un problème de sécurité critique. La réparation à ce niveau de sévérité nécessite généralement une reconstruction à pleine profondeur du bord, incluant l’excavation des matériaux de fondation et de plate-forme défaillants, le recompactage et le remplacement de l’enrobé dans la zone de bordure. Dans certains cas, l’élargissement de la chaussée combiné à la stabilisation de l’accotement constitue la solution à long terme appropriée.
Le manuel LTPP spécifie que la fissuration en bordure est enregistrée en mètres (pieds linéaires) de bord de chaussée affecté à chaque niveau de sévérité. L’inspecteur parcourt à pied ou en véhicule la section de chaussée et note les stations de début et de fin des occurrences de fissuration en bordure, attribuant à chacune un niveau de sévérité. La quantité combinée de fissuration en bordure à tous les niveaux de sévérité ne peut pas dépasser la longueur totale de la section d’étude. Lorsque la fissuration en bordure chevauche une fissuration par fatigue ou une fissuration en blocs dans la même zone, les deux désordres sont évalués indépendamment — c’est une instruction explicite dans le manuel LTPP reflétant le fait que différents mécanismes causaux peuvent produire des désordres co-localisés, et chacun doit être relevé pour un calcul précis du PCI.
Distinguer la fissuration en bordure de la fissuration longitudinale est l’une des tâches de classification les plus nuancées dans les relevés d’état des chaussées. Les deux désordres impliquent des fissures qui s’étendent principalement parallèlement à l’axe de la chaussée, et dans certaines configurations, leur apparence visuelle peut être similaire. La différenciation repose sur trois critères : la localisation, le type d’accotement et la relation avec l’ornière.
Le principal facteur de différenciation est la distance par rapport au bord de la chaussée. Selon le protocole LTPP, toute fissure longitudinale située à moins de 0,6 m (2 pi) du bord de la chaussée, en dehors de l’ornière, et sur une chaussée avec un accotement non revêtu est classée comme fissuration en bordure. Une fissure longitudinale située à plus de 0,6 m du bord est classée comme fissuration longitudinale, quelle que soit sa proximité avec l’accotement. Selon l’ASTM D6433, la zone de bordure est définie plus strictement entre 0,3 et 0,5 m (1 à 1,5 pi) du bord. Ce seuil spatial est absolu : une fissure à 0,7 m du bord ne doit pas être classée comme fissuration en bordure même si sa morphologie et sa cause sont liées à la bordure.
La fissuration en bordure s’applique uniquement aux chaussées avec accotements non revêtus. C’est une restriction explicite dans la définition LTPP. Si la chaussée a un accotement revêtu, les fissures près de l’interface chaussée-accotement sont classées comme fissuration longitudinale (ou, si elles se trouvent dans l’ornière de la voie d’accotement, comme fissuration longitudinale dans l’ornière). Le raisonnement est que les accotements revêtus fournissent un soutien latéral comparable à celui de la chaussée principale, éliminant la condition de bord non soutenu qui définit la fissuration en bordure. Certaines agences étendent cette logique aux accotements stabilisés (par exemple, accotements granulaires traités au ciment ou à l’enrobé) et classent les fissures à ces interfaces comme fissuration longitudinale. Le document NCHRP sur les types de désordres de chaussée note que la fissuration longitudinale hors ornière à une interface chaussée-accotement peut refléter une remontée à partir du bord d’une ancienne chaussée sous-jacente ou du bord d’une fondation stabilisée, ce qui est un mécanisme nettement différent de la flexion du bord non soutenu qui cause la véritable fissuration en bordure.
Les fissures dans l’ornière priment sur la localisation en bordure. Une fissure située à moins de 0,6 m du bord mais qui se trouve également dans la zone d’ornière définie est classée comme fissuration longitudinale dans l’ornière, et non comme fissuration en bordure. En effet, les fissures dans l’ornière sont fondamentalement des désordres associés aux charges, entraînés par les déformations de traction au bas de la couche d’enrobé sous l’effet de charges lourdes répétées, tandis que les fissures de bordure sont principalement non associées aux charges (ou seulement secondairement influencées par les charges via le mécanisme de concentration de contrainte en bordure). La différenciation a des implications pratiques pour la gestion des chaussées : la fissuration longitudinale dans l’ornière indique une inadéquation structurelle de la section transversale de la chaussée pour le trafic appliqué, tandis que la fissuration en bordure indique une déficience du soutien d’accotement et du drainage. Les stratégies de réhabilitation pour chacune sont fondamentalement différentes.
Le tableau suivant résume la logique de décision pour la classification des fissures longitudinales près du bord de la chaussée :
| Configuration de la chaussée | Fissure à moins de 0,6 m du bord ? | Dans l’ornière ? | Classification |
|---|---|---|---|
| Accotement non revêtu | Oui | Non | Fissuration en bordure |
| Accotement non revêtu | Oui | Oui | Fissuration longitudinale dans l’ornière |
| Accotement non revêtu | Non | Non | Fissuration longitudinale hors ornière |
| Accotement non revêtu | Non | Oui | Fissuration longitudinale dans l’ornière |
| Accotement revêtu | Quelconque | Non | Fissuration longitudinale hors ornière |
| Accotement revêtu | Quelconque | Oui | Fissuration longitudinale dans l’ornière |
Le manuel LTPP aborde explicitement les situations où la fissuration en bordure coexiste avec d’autres types de fissuration. Lorsque la fissuration en bordure et la fissuration par fatigue se chevauchent dans la même zone, les deux sont évaluées. Cette situation se produit couramment sur les chaussées étroites où l’ornière est proche du bord de la chaussée — une configuration typique des routes rurales à faible volume où la fissuration en bordure et la fissuration par fatigue peuvent se développer simultanément. L’inspecteur enregistre la surface de fissuration par fatigue en mètres carrés et la longueur de fissuration en bordure en mètres, et les deux désordres contribuent au calcul du PCI via leurs courbes de déduction respectives. Lorsque la fissuration en bordure et la fissuration en blocs se chevauchent, là encore les deux sont évaluées. La fissuration en blocs est enregistrée par surface (mètres carrés) et la fissuration en bordure par longueur.
La mesure précise de la fissuration en bordure est essentielle pour les bases de données des systèmes de gestion des chaussées (PMS), les calculs de PCI et la sélection des traitements. La méthodologie de mesure varie légèrement entre le protocole LTPP et l’ASTM D6433 mais suit la même approche fondamentale.
Selon le protocole FHWA LTPP, la fissuration en bordure est mesurée en mètres linéaires de bord de chaussée affecté à chaque niveau de sévérité. La procédure comprend :
Définition de la section : La section d’étude mesure typiquement 152,4 m (500 pi) de long, comme normalisé pour les sections d’essai LTPP. Pour les applications PMS, les sections sont définies par des caractéristiques de chaussée uniformes — âge, structure, trafic et état.
Inspection du bord : L’inspecteur parcourt à pied ou lentement en véhicule le long du bord de la chaussée, inspectant visuellement la zone à moins de 0,6 m du bord. Les bords gauche et droit sont étudiés indépendamment.
Identification des occurrences : Chaque tronçon continu ou quasi-continu de fissuration en bordure est identifié. L’inspecteur détermine les points de début et de fin de chaque occurrence. Les espaces de chaussée non fissurée de moins d’environ 3 m (10 pi) sont généralement inclus dans l’occurrence ; les espaces plus longs définissent des occurrences séparées.
Attribution de la sévérité : Chaque occurrence se voit attribuer un niveau de sévérité (faible, modéré ou élevé) en fonction de la proportion de l’occurrence présentant une dégradation et une perte de matériau. Si une occurrence présente une sévérité variable sur sa longueur, elle peut être divisée en segments distincts aux points de transition de sévérité, ou la sévérité la plus élevée présente peut être appliquée à l’ensemble de l’occurrence.
Enregistrement de la longueur : La longueur de chaque occurrence à chaque niveau de sévérité est additionnée. Le total de fissuration en bordure enregistré à tous les niveaux de sévérité ne peut pas dépasser la longueur de la section (puisque le bord est une entité linéaire, deux fissures ne peuvent pas occuper le même mètre linéaire de bord à différentes sévérités ; en cas de chevauchement, la sévérité la plus élevée prévaut).
Saisie des données : Les longueurs sont saisies dans la base de données PMS, généralement en mètres (ou en pieds pour les agences utilisant le système impérial), avec l’identifiant de la section, la date de l’étude et la désignation du bord de voie (gauche ou droit).
Selon l’ASTM D6433, qui régit les relevés d’indice de condition de chaussée, la fissuration en bordure est mesurée de manière similaire mais avec des exigences procédurales supplémentaires pour le calcul du PCI :
La méthodologie PCI traite la fissuration en bordure comme un seul type de désordre avec plusieurs niveaux de sévérité, ce qui signifie que les courbes de déduction tiennent compte du fait qu’une même longueur linéaire à sévérité élevée représente plus de dommages structurels qu’à sévérité faible. Une section de chaussée avec 30 mètres de fissuration en bordure de sévérité élevée recevra une déduction substantiellement plus importante qu’une section avec 30 mètres de fissuration en bordure de faible sévérité.
La collecte moderne de données sur l’état des chaussées repose de plus en plus sur des systèmes automatisés de détection des désordres utilisant des caméras à balayage linéaire ou surfacique à haute résolution, des profileurs laser 3D et des systèmes d’imagerie orientés vers le bas et vers l’avant. Ces systèmes capturent des images continues de la chaussée à des vitesses autoroutières et appliquent des algorithmes de traitement d’image pour détecter, classifier et mesurer les désordres. Pour la fissuration en bordure spécifiquement, les systèmes automatisés font face à plusieurs défis :
Les avancées récentes dans l’apprentissage profond, en particulier les réseaux de neurones convolutionnels (CNN) appliqués à l’imagerie des chaussées, ont amélioré la précision de la détection automatisée de la fissuration en bordure. Les recherches publiées par les National Academies of Sciences, Engineering, and Medicine sur les applications de l’IA pour l’évaluation automatique de l’état des chaussées (2024) indiquent que les modèles de segmentation sémantique peuvent désormais identifier la fissuration en bordure avec des taux de précision dépassant 85 pour cent lorsqu’ils sont entraînés sur des ensembles de données correctement étiquetés. Ces modèles bénéficient de la signature spatiale distinctive de la fissuration en bordure — localisation à la limite de l’image, forme de croissant et proximité d’une transition de texture entre la chaussée et l’accotement.
La fissuration en bordure a des implications significatives pour l’intégrité structurelle de la chaussée, la programmation de l’entretien et le coût du cycle de vie. Le désordre n’affecte pas seulement la bande la plus externe de la chaussée ; ses conséquences se propagent vers l’intérieur par de multiples mécanismes.
La fissuration en bordure initie une voie de dégradation structurelle progressive qui, si elle n’est pas contrôlée, conduit à la perte de largeur utile de la chaussée. La séquence suit généralement cette progression :
Stade 1 — Initiation de la fissure : Les contraintes de traction au bas de la couche d’enrobé, amplifiées par la condition de bord libre, initient une fissure en partie basse qui se propage vers le haut. À ce stade, la fissure est généralement fine (capillaire à 2 mm) et peut ne pas être visible en surface.
Stade 2 — Expression en surface et entrée d’eau : La fissure atteint la surface, devenant visible comme une fissure en bordure de faible sévérité. L’eau pénètre dans la structure de la chaussée par la fissure, accélérant l’affaiblissement de la fondation et de la plate-forme. La fissure s’élargit avec les cycles thermiques et la charge continue.
Stade 3 — Fissuration secondaire et dégradation : À mesure que le soutien de bordure se détériore, des fissures secondaires bifurquent de la fissure de bordure principale, formant un réseau. Le matériau commence à s’écailler des faces de fissure sous l’action du trafic. Cela correspond à la transition de la sévérité faible à modérée dans la classification LTPP.
Stade 4 — Perte de matériau et recul du bord : À sévérité élevée, des morceaux d’enrobé se détachent du bord. La largeur utile de la chaussée est réduite, rapprochant l’ornière du nouveau bord irrégulier. Cela accélère à son tour la charge en bordure sur le bord nouvellement exposé, créant un cycle auto-renforçant de détérioration. La perte de largeur de chaussée peut éventuellement empiéter sur la voie de circulation, créant un danger pour la sécurité.
Stade 5 — Défaillance de la fondation et de la plate-forme : Avec la zone de bordure complètement défaillante, l’eau et le trafic attaquent directement la fondation et la plate-forme. L’érosion du matériau de fondation à travers le bord défaillant peut créer des vides sous la chaussée intacte adjacente, entraînant un tassement localisé, la formation de nids-de-poule et éventuellement une perte de capacité structurelle qui s’étend bien dans la voie de circulation.
La fissuration en bordure réduit la durée de vie de service de la chaussée par des mécanismes à la fois structurels et fonctionnels. Structurellement, la perte de soutien de bordure augmente les déformations de traction dans toute la section transversale de la chaussée, pas seulement au bord. Les analyses par éléments finis des structures de chaussée montrent que lorsque le module de soutien de bordure est réduit de 50 pour cent (simulant un état d’accotement détérioré), la déformation de traction au bas de la couche d’enrobé au bord augmente de 70 à 120 pour cent par rapport à un bord entièrement soutenu. Cette augmentation de déformation se traduit directement par une réduction de la durée de vie en fatigue — en utilisant des fonctions de transfert de fatigue typiques pour l’enrobé, un doublement de la déformation de traction correspond à une réduction de la durée de vie en fatigue d’un facteur de 10 à 100, selon la rigidité du mélange et la fonction de transfert spécifique employée.
Fonctionnellement, la fissuration en bordure dégrade la qualité de roulement le long du bord de la voie et crée un problème de sécurité pour les véhicules qui dérivent vers l’accotement. Dans les applications aéroportuaires, la fissuration en bordure au niveau des bords des voies de circulation et des pistes constitue un danger de FOD : des fragments d’enrobé meubles peuvent être ingérés par les réacteurs ou heurter les surfaces des aéronefs, causant des dommages allant de mineurs à catastrophiques. La circulaire consultative FAA 150/5320-6G (Airport Pavement Design and Evaluation) et l’Annexe 14 de l’OACI soulignent toutes deux que les bords de chaussée doivent être entretenus pour prévenir les FOD et garantir que les accotements peuvent supporter des charges occasionnelles d’aéronefs sans dommages structurels à la chaussée.
Du point de vue du coût du cycle de vie, la fissuration en bordure traitée à faible sévérité avec des traitements préventifs (scellement des fissures, re-profilage de l’accotement, amélioration du drainage) représente une dépense relativement faible qui peut prolonger la durée de vie de la chaussée de plusieurs années. En revanche, la fissuration en bordure laissée progresser jusqu’à une sévérité élevée nécessite une reconstruction à pleine profondeur du bord à des coûts qui peuvent être 10 à 50 fois plus élevés par mètre linéaire que les traitements préventifs. Les analyses économiques utilisant des coûts unitaires typiques des agences routières d’État indiquent que le rapport avantages-coûts du traitement précoce de la fissuration en bordure dépasse 5:1 lorsque les coûts actualisés du cycle de vie sont comparés, faisant de l’entretien des bordures l’une des activités de préservation des chaussées les plus rentables.
L’application de l’intelligence artificielle et de la vision par ordinateur à la détection des désordres de chaussée a considérablement progressé au cours de la dernière décennie, et la détection de la fissuration en bordure présente un cas d’usage distinctif qui bénéficie à la fois des algorithmes généraux de détection des fissures et du raisonnement spatial spécialisé.
La détection automatisée de la fissuration en bordure utilise un pipeline qui comprend généralement :
Prétraitement et détection de la limite chaussée-accotement : Avant que les fissures ne puissent être classées comme fissuration en bordure, le système doit identifier le bord de la chaussée. Cela s’effectue par analyse de texture — la transition de la surface d’enrobé uniforme et à texture fine au matériau d’accotement plus grossier et plus variable produit un changement détectable dans les statistiques d’image. Les filtres de détection de contours (Canny, Sobel ou Laplacien) combinés aux transformées de Hough pour la détection de lignes peuvent identifier la limite chaussée-accotement. Dans les systèmes de profilage laser 3D, la différence d’élévation au bord de la chaussée (lorsqu’elle est présente sous forme de dénivelé voie-accotement) fournit un signal fort supplémentaire.
Détection des fissures : Une fois le bord localisé, les algorithmes de détection des fissures recherchent les discontinuités linéaires dans la zone de 0,3 à 0,6 m du bord. Les approches traditionnelles utilisent le seuillage, les opérations morphologiques et l’analyse de composantes connexes. Les approches modernes d’apprentissage profond utilisent des architectures de segmentation sémantique — U-Net, DeepLab et des modèles basés sur les transformeurs — entraînés sur des annotations au niveau pixel des fissures de chaussée. Les modèles de détection d’objets YOLO (You Only Look Once) ont été adaptés pour détecter des instances de fissures sous forme de boîtes englobantes avec classification associée (type et sévérité de fissure). Les recherches documentées dans la revue Sustainability (2023) ont démontré que les modèles basés sur YOLOv5 atteignent une précision moyenne (mAP) supérieure à 0,90 pour la détection des fissures dans l’imagerie de chaussée.
Classification des fissures en tant que fissuration en bordure : Le différenciateur critique est l’étape de classification spatiale. Une fissure détectée est classée comme fissuration en bordure si elle satisfait trois conditions : (1) elle est située dans la zone de bordure prédéfinie (0,3–0,6 m du bord de chaussée détecté), (2) elle présente une orientation en croissant ou longitudinale approximativement parallèle au bord, et (3) elle est en dehors de l’ornière. Cette étape de classification peut être implémentée comme un filtre de post-traitement basé sur des règles pour les détections de fissures provenant d’un modèle général de détection de fissures, ou elle peut être intégrée dans le modèle de détection lui-même en l’entraînant sur des ensembles de données étiquetées incluant la fissuration en bordure comme une classe distincte.
Les réseaux de neurones convolutionnels (CNN) entraînés pour la segmentation sémantique des désordres de chaussée peuvent être adaptés pour identifier la fissuration en bordure en incluant les pixels de fissure de bordure comme une classe distincte dans les données d’entraînement. L’ensemble de données d’entraînement nécessite une annotation manuelle des images de chaussée avec des étiquettes au niveau pixel pour chaque type de désordre. Pour la fissuration en bordure, les annotateurs doivent délimiter soigneusement les pixels de fissure et s’assurer que les fissures près du bord sont correctement étiquetées. Le rapport 2024 des National Academies sur les applications de l’IA pour l’évaluation automatique de l’état des chaussées résume l’état de l’art : les systèmes automatisés peuvent désormais détecter et classifier les désordres de fissuration avec une précision dépassant 85 pour cent lorsqu’ils sont évalués par rapport à des évaluateurs humains, bien que les performances varient selon le type de désordre, l’état de la surface de la chaussée, l’éclairage et la qualité de l’image.
Un défi clé pour la détection de la fissuration en bordure est le problème de déséquilibre des classes : la fissuration en bordure représente typiquement une petite fraction du total des pixels d’image dans un ensemble de données de relevé de chaussée, ce qui rend difficile pour les modèles d’apprendre des caractéristiques robustes pour cette classe. Les stratégies d’augmentation des données — suréchantillonnage des exemples de fissures de bordure, génération d’images synthétiques de fissures de bordure et utilisation de fonctions de perte pondérées — aident à remédier à ce déséquilibre. L’apprentissage par transfert à partir de modèles pré-entraînés sur de grands ensembles de données d’images générales (ImageNet, COCO) vers le domaine des désordres de chaussée a réduit la quantité de données de chaussée étiquetées nécessaire pour un entraînement efficace du modèle.
L’intégration des données d’imagerie 2D avec la profilométrie laser 3D améliore la précision de la détection de la fissuration en bordure. Les capteurs 3D mesurent l’élévation de la surface à une résolution submillimétrique, fournissant un modèle numérique d’élévation de la chaussée et de l’accotement. La fissuration en bordure qui implique une perte de matériau (sévérité modérée et élevée) produit des dépressions détectables dans le profil de surface 3D au bord de la chaussée, qui servent de caractéristiques fortes pour la détection. Le dénivelé voie-accotement est directement mesurable dans les données 3D, fournissant une métrique quantitative qui corrèle avec le risque de fissuration en bordure. Les approches de fusion de capteurs qui combinent les caractéristiques de texture 2D avec les caractéristiques géométriques 3D ont démontré des performances de détection des fissures supérieures par rapport aux approches à capteur unique.
Les véhicules aériens sans pilote (UAV) équipés de caméras haute résolution sont de plus en plus utilisés pour les relevés d’état des chaussées, en particulier pour les chaussées aéroportuaires où la fermeture des pistes et des voies de circulation pour les inspections manuelles perturbe les opérations. Les drones peuvent capturer des images nadir (zénithales) à des résolutions de 1 à 2 mm par pixel depuis des altitudes de 10 à 30 mètres, suffisantes pour détecter la fissuration en bordure. L’approche par drone offre l’avantage de capturer à la fois la chaussée et l’accotement dans un seul cadre image, rendant la limite chaussée-accotement non ambiguë. La planification de vol automatisée et le traitement photogrammétrique produisent des orthomosaïques qui couvrent des sections entières de chaussée, permettant des relevés complets de fissuration en bordure sans exposer le personnel à la circulation.
Les systèmes LiDAR mobiles montés sur des véhicules d’inspection capturent des nuages de points denses qui incluent à la fois la surface de la chaussée et l’accotement adjacent en 3D. La fissuration en bordure se manifeste dans les données de nuages de points sous forme de discontinuités linéaires, de dépressions localisées et de géométrie de bord irrégulière. Les algorithmes de traitement de nuages de points — incluant le filtrage par simulation de tissu, la segmentation par croissance de région et l’analyse de vecteurs normaux — peuvent détecter et mesurer la fissuration en bordure à partir des données LiDAR mobiles. L’approche 3D a l’avantage de mesurer directement la profondeur de fissure et le volume de perte de matériau, qui ne sont pas accessibles depuis la seule imagerie 2D.
Le traitement efficace de la fissuration en bordure nécessite de s’attaquer à la fois à la fissure elle-même et aux facteurs causaux sous-jacents — soutien latéral inadéquat et mauvais drainage. Les stratégies de traitement vont de l’entretien préventif pour la fissuration de faible sévérité à la reconstruction structurelle complète pour la défaillance de bordure de sévérité élevée.
Le scellement et le remplissage des fissures constitue la première ligne de défense contre la progression de la fissuration en bordure. Pour les fissures de bordure de faible sévérité, le fraisage de la fissure pour créer un réservoir propre et le remplissage avec un mastic d’enrobé bitumineux polymère à chaud ou une émulsion modifiée par polymères appliquée à froid empêche l’entrée d’eau et ralentit la détérioration ultérieure. Le mastic doit être suffisamment flexible pour accommoder les mouvements thermiques au niveau de la fissure et doit bien adhérer aux faces de l’enrobé. Le scellement des fissures est le plus efficace lorsqu’il est combiné avec un re-profilage de l’accotement pour rétablir le soutien latéral ; sceller une fissure sans traiter l’état de l’accotement n’apporte qu’un bénéfice temporaire, car le bord non soutenu continuera à fléchir et à rouvrir la fissure scellée.
Le re-profilage et le recompactage de l’accotement consistent à remodeler l’accotement pour éliminer le dénivelé voie-accotement et rétablir un soutien latéral positif contre le bord de la chaussée. Du matériau d’accotement granulaire est ajouté, nivelé pour correspondre à l’élévation de la surface de la chaussée (ou avec une légère pente transversale vers l’extérieur pour le drainage), et compacté à une densité qui résiste à l’érosion et au tassement. Le matériau d’accotement doit être un remblai granulaire bien drainant — pierre concassée ou gravier avec un minimum de fines — pour empêcher la rétention d’eau au bord de la chaussée. Lorsque l’accotement existant est composé de sols cohésifs ou expansifs, une excavation partielle et un remplacement par du matériau granulaire peuvent être justifiés.
Les améliorations du drainage sont essentielles pour traiter les causes hydrauliques de la fissuration en bordure. Les mesures spécifiques incluent :
Lorsque la fissuration en bordure a progressé à un niveau de sévérité modérée avec une certaine dégradation du matériau, le rapiéçage à profondeur partielle de la zone de bordure est approprié. La procédure consiste à scier la chaussée le long d’une ligne à environ 0,3 à 0,5 m vers l’intérieur à partir du bord pour définir une face verticale nette, retirer l’enrobé détérioré dans la zone découpée (typiquement à une profondeur de 40 à 75 mm pour une profondeur partielle ou l’épaisseur totale de la couche d’enrobé si des dommages à la fondation sont suspectés), préparer et appliquer une couche d’accrochage sur les faces exposées, puis mettre en place et compacter un nouvel enrobé bitumineux à chaud. Cela rétablit l’intégrité structurelle de la zone de bordure. La réparation doit être combinée avec une reconstruction de l’accotement pour rétablir le soutien latéral. Les matériaux de réparation de bordure en mastic, tels que le mastic d’enrobé à granularité discontinue (GAP), sont spécialement formulés pour les réparations de bordure et d’accotement où l’enrobé bitumineux à chaud conventionnel est peu pratique. Ces matériaux coulables appliqués à chaud peuvent être mis en place sans équipement de compactage lourd et fournissent une réparation durable et flexible qui adhère bien à la fois à la chaussée existante et à l’accotement.
L’élargissement de la chaussée est une solution structurelle qui traite la fissuration en bordure en éloignant la voie de circulation de la zone de bordure vulnérable. L’ajout de 0,6 à 1,2 m (2 à 4 pi) de largeur de chaussée, la portion élargie étant construite à pleine profondeur structurelle, fournit le soutien latéral qui manquait au bord d’origine. La section élargie déplace la charge du trafic vers l’intérieur, et le nouveau bord — s’il est soutenu par un accotement correctement construit — est moins sensible à la fissuration en bordure car sa fondation et sa plate-forme sont fraîchement compactées et son accotement est correctement profilé. L’élargissement est plus coûteux que le rapiéçage de bordure mais offre une solution à plus long terme, particulièrement sur les routes à volume de trafic plus élevé où la charge en bordure est fréquente.
Pour la fissuration en bordure de sévérité élevée avec une perte de matériau considérable, une reconstruction à pleine profondeur du bord est nécessaire. Cela implique d’excaver la zone de bordure défaillante jusqu’à une profondeur qui atteint le matériau de fondation et de plate-forme sain — typiquement 300 à 600 mm sous la surface, bien qu’une excavation plus profonde puisse être nécessaire si la plate-forme a été affaiblie par une infiltration d’eau prolongée. L’excavation doit s’étendre d’au moins 0,3 m (1 pi) dans la chaussée saine non fissurée pour garantir un joint de construction vertical propre. La plate-forme est recompactée (ou remplacée par un remblai importé si elle est excessivement faible ou contaminée par des matières organiques), une nouvelle fondation granulaire est mise en place et compactée, et les couches d’enrobé sont reconstruites en couches successives pour correspondre à l’épaisseur et à l’élévation de la chaussée existante. Une couche d’accrochage appliquée sur le joint de construction vertical assure la liaison entre l’enrobé nouveau et existant. Le bord reconstruit doit être soutenu par un accotement granulaire correctement profilé et compacté.
Le renforcement géosynthétique au bord de la chaussée peut améliorer les performances à long terme des réparations et élargissements de bordure. Les géogrilles placées à l’interface fondation-plate-forme ou dans la couche de fondation fournissent un renforcement en traction qui distribue les charges plus efficacement à travers la zone de bordure et réduit le tassement différentiel entre la chaussée et l’accotement. Les géotextiles fonctionnent comme des séparateurs, empêchant la migration des fines particules de plate-forme dans la fondation granulaire. Les recherches menées par le Texas A&M Transportation Institute (TTI) sur les directives de réparation des défaillances sévères de bordure confirment que le renforcement géosynthétique au bord de la chaussée réduit le taux de récurrence des fissures et prolonge la durée de vie des réparations de bordure.
Pour les chaussées aéroportuaires, l’entretien des bordures comporte des exigences supplémentaires dictées par la sécurité, la prévention des FOD et la conformité réglementaire. L’Annexe 14 de l’OACI spécifie que les accotements des pistes et des voies de circulation doivent être construits ou traités pour résister à l’érosion par souffle et supporter des charges occasionnelles d’aéronefs sans dommages structurels à la chaussée. La circulaire consultative FAA AC 150/5320-6G fournit des exigences détaillées pour la conception des accotements, incluant les spécifications des matériaux, les normes de compactage et les critères géométriques. Lorsque la fissuration en bordure est détectée sur une chaussée aéroportuaire, la réponse doit inclure :
Les conséquences de la fissuration en bordure sur les chaussées aéroportuaires peuvent être graves. Un effondrement d’accotement sous la charge d’un aéronef peut provoquer une sortie de train d’atterrissage, des dommages à l’aéronef et des blessures potentielles. La sortie de piste du vol 358 d’Air France à l’aéroport international Pearson de Toronto en 2005, bien que principalement attribuée aux conditions météorologiques et aux facteurs opérationnels, a mis en évidence comment l’intégrité du bord de la chaussée et de l’accotement affecte la sécurité des aéronefs lors des sorties de piste. Les incidents plus courants impliquent des FOD provenant de bords de chaussée détériorés causant des dommages aux moteurs, ce qui peut coûter des centaines de milliers de dollars par moteur et immobiliser les aéronefs pendant des semaines.
La stratégie de gestion la plus efficace de la fissuration en bordure est une approche intégrée qui combine :
Cette approche intégrée, lorsqu’elle est appliquée de manière cohérente, peut prolonger la durée de vie des bords de chaussée de 5 à 10 ans au-delà de celle des bords non traités, représentant l’un des investissements les plus rentables dans la préservation des chaussées.
La fissuration en bordure est un désordre de chaussée localisé aux 0,3 à 0,6 mètres extérieurs de la chaussée adjacente aux accotements non revêtus. Elle est provoquée par la combinaison d’un soutien latéral insuffisant, d’un mauvais drainage, de l’action du gel, du retrait des matériaux d’accotement et de l’empiètement de la circulation au niveau du bord libre vulnérable. La classification de sévérité FHWA LTPP — faible (sans dégradation), modérée (≤10 % de dégradation) et élevée (>10 % de dégradation) — fournit le cadre standard pour l’évaluation de l’état. La mesure est effectuée en mètres linéaires à chaque niveau de sévérité, et le désordre contribue aux calculs du PCI selon l’ASTM D6433. La différenciation d’avec la fissuration longitudinale repose sur la localisation, le type d’accotement et la relation avec l’ornière. La fissuration en bordure déclenche une voie de détérioration progressive allant de l’initiation des fissures à la perte de matériau jusqu’à la défaillance de la fondation et de la plate-forme, avec des implications significatives pour la capacité structurelle, la sécurité et le coût du cycle de vie. La détection est de plus en plus soutenue par des systèmes de vision par ordinateur basés sur l’IA utilisant l’apprentissage profond et la fusion de capteurs. Les traitements vont du scellement préventif des fissures et du re-profilage des accotements à la reconstruction à pleine profondeur du bord, les applications aéroportuaires exigeant une attention accrue à la prévention des FOD et à la conformité réglementaire. Un programme intégré de gestion des bordures — combinant drainage, entretien des accotements et réparation structurelle en temps opportun — constitue la stratégie la plus rentable pour les performances à long terme des bordures.
