Drain de Rive de Chaussée — Système de Drainage Souterrain Longitudinal pour l’Évacuation de l’Eau

Un drain de rive de chaussée est un système de drainage souterrain longitudinal installé le long du bord d’une structure de chaussée pour intercepter, collecter et évacuer l’eau qui s’infiltre à travers la surface de la chaussée, les joints, les fissures et les interfaces chaussée-accotement. Les drains de rive consistent en un tuyau collecteur perforé placé dans une tranchée étroite recouverte de tissu géotextile filtrant et remblayée avec des agrégats perméables propres. Ils servent d’élément terminal de collecte et de transport du système de drainage souterrain de la chaussée, collectant l’eau qui migre latéralement à travers la couche de base perméable et la déchargeant par des tuyaux d’exutoire vers des fossés en bordure de route ou des systèmes d’égouts pluviaux.

Les drains de rive se distinguent des drains souterrains généraux par leur fonction et leur emplacement spécifiques : ils sont installés longitudinalement le long du bord de la chaussée, dédiés à la collecte de l’eau de la structure de la chaussée elle-même, plutôt qu’à l’interception des eaux souterraines du terrain adjacent. Les termes drain de rive, drain longitudinal, drain collecteur et drain souterrain de bord de chaussée sont utilisés de manière interchangeable dans les documents d’orientation de la FAA et de la FHWA.

Définition et Objectif

L’objectif fondamental des drains de rive de chaussée est d’évacuer l’eau gravitaire libre de la section structurelle de la chaussée dans un délai spécifié après un épisode pluvieux. L’eau pénètre dans les chaussées par de multiples voies : infiltration à travers les fissures et joints de surface (la plus grande source, représentant jusqu’à 40 % des précipitations selon les études du DOT du Minnesota), écoulement latéral depuis les accotements et le terrain adjacent, remontée capillaire depuis une nappe phréatique élevée, et condensation de vapeur sous les surfaces imperméables. Une fois à l’intérieur, cette eau reste piégée si aucun chemin de drainage n’existe.

Selon la Circulaire Consultative FAA 150/5320-5D (Conception du Drainage Aéroportuaire), Annexe G, les objectifs spécifiques du drainage souterrain des chaussées — y compris les drains de rive — sont de :

• Évacuer l’eau d’infiltration de surface qui pénètre par les fissures, les joints, les interfaces chaussée-accotement et les pores de la surface de la chaussée
• Intercepter et drainer l’eau générée par l’action du gel-dégel
• Empêcher l’accumulation de pression hydrostatique sous les chaussées
• Contrôler les eaux souterraines lorsque la nappe phréatique est élevée
• Empêcher l’eau d’être piégée entre des couches imperméables

La FAA exige un drainage souterrain pour toutes les chaussées aéroportuaires sauf celles situées dans des zones non gelives avec une perméabilité de plateforme supérieure à 6 m/jour (20 pi/jour), ou les chaussées souples dans les zones non gelives avec une épaisseur totale de structure inférieure à 200 mm (8 pouces) au-dessus de la plateforme. Pour les chaussées rigides, une attention particulière est requise pour garantir que l’eau s’écoule rapidement sous la dalle, indépendamment de ces critères d’exemption. Lorsqu’une couche drainante (base perméable) est présente, les drains de rive collecteurs sont obligatoires.

Le Manuel de Conception des Aérodromes de l’OACI (Doc 9157, Partie 3 — Chaussées, 3e Édition, 2022) traite du drainage des chaussées dans l’Appendice 6 (Directives relatives à l’exploitation et à l’entretien des chaussées), notant que le drainage est essentiel à la durée de vie des chaussées. L’OACI renvoie aux pratiques des États — principalement les directives de la FAA aux États-Unis — pour les spécifications de conception détaillées.

Le Guide AASHTO pour la Conception des Structures de Chaussée définit la qualité du drainage en fonction du temps d’évacuation : un drainage excellent évacue 50 % de l’eau libre en 2 heures, bon en 1 jour, acceptable en 1 semaine, et mauvais en 1 mois. Les chaussées avec un drainage excellent bénéficient de durées de vie nettement plus longues que celles avec un mauvais drainage, car la durée de saturation — et donc l’opportunité de dommages liés à l’humidité — est minimisée.

Normes de Conception des Drains de Rive

La conception des drains de rive est régie par la FAA AC 150/5320-5D, Annexe G (Conception des Systèmes de Drainage Souterrain des Chaussées) et la FAA AC 150/5370-10H, Article D-705 (Tuyaux de Drain Souterrain pour Aéroports). Ces documents fournissent des spécifications complètes pour tous les composants du système de drain de rive.

Quand les Drains de Rive sont Requis

L’Annexe G de la FAA spécifie un drainage souterrain obligatoire pour :

• Toutes les chaussées dans les zones de gel
• Toutes les chaussées où la perméabilité de la plateforme est inférieure à 6 m/jour (20 pi/jour)
• Toutes les chaussées avec une couche drainante (base perméable) — les drains de rive sont obligatoires
• Les chaussées rigides indépendamment des exemptions (en raison du besoin critique d’évacuation de l’eau sous les dalles)

Les drains de rive ne sont pas requis uniquement pour :

• Les chaussées dans les zones non gelives avec une perméabilité de plateforme dépassant 6 m/jour (le drainage vertical est suffisant à travers la plateforme perméable)
• Les chaussées souples dans les zones non gelives avec une épaisseur totale au-dessus de la plateforme inférieure à 200 mm (8 po)

Types de Tuyaux et Spécifications

Selon la FAA AC 150/5320-5D §G-6.2.2, les matériaux des tuyaux collecteurs comprennent :

Tous les tuyaux en plastique installés sous les chaussées aéroportuaires doivent être conformes à l’Article D-701 (Tuyaux pour Égouts Pluviaux et Ponçeaux) de l’AC 150/5370-10.

Taille des Tuyaux

Le diamètre minimum pour tous les drains de rive collecteurs est de 150 mm (6 pouces) selon la FAA §G-6.2.3. Des tailles de tuyaux plus grandes sont calculées à l’aide de l’équation de Manning pour un tuyau circulaire à plein débit :

• Unités impériales : Q = (1,486/n) × A × (d/4)^(2/3) × s^(1/2)
• Unités métriques : Q = (1,0/n) × A × (d/4)^(2/3) × s^(1/2)

Où n est le coefficient de rugosité : 0,013 pour les tuyaux en plastique à paroi lisse ou en béton, 0,024 pour les tuyaux métalliques ondulés. Un diamètre de 150 mm (6 po) est satisfaisant pour la plupart des installations, sauf pour les longues lignes d’interception ou les conditions sévères d’eaux souterraines où des diamètres plus grands sont requis.

Exigences de Pente

La pente minimale pour les drains souterrains est de 0,15 % selon la FAA §G-6.2.1. Cependant, les recherches de Caltrans ont révélé que les drains de rive deviennent inefficaces lorsque la pente longitudinale du collecteur est inférieure à 0,2 %, et les pentes inférieures à 1 % sont sujettes à l’accumulation de sédiments au niveau des affaissements. La FHWA recommande une pente minimale de 1 % pour éviter le dépôt de sédiments et faciliter des vitesses d’écoulement auto-nettoyantes.

Dimensions de la Tranchée

La FAA §G-6.2.2 spécifie :

• Largeur de la tranchée : dégagement minimum de 150 mm (6 po) de chaque côté du tuyau
• Profondeur de la tranchée : minimum 300 mm (12 po) du sommet de la plateforme de chaussée à l’axe du tuyau, plus 80 mm (3 po) de dégagement sous le tuyau
• Dans les zones de gel avec sols F3/F4 : placer sous la profondeur de gel si possible ; si la profondeur de gel dépasse 1,2 m (4 pi), le tuyau n’a pas besoin d’être plus profond que 1,2 m (4 pi) à partir du fond de la couche drainante
• Pentes latérales de la tranchée dans les zones de gel : 1V:10H dans la zone de profondeur de gel au bord de la chaussée ; 1V:4H en dehors des zones de circulation

Espacement des Exutoires

Selon la FAA §G-6.4.1, l’espacement des exutoires est un paramètre de conception critique :

• Tuyaux d’exutoire latéraux à intervalles de 90 à 150 m (300 à 500 pi) le long des drains de rive
• Exutoires supplémentaires au point bas de toutes les courbes verticales
• Tuyau d’exutoire placé à un angle d’environ 45° par rapport à la direction d’écoulement dans le drain collecteur
• Pente recommandée du drain de rive à la structure d’exutoire : 3 %
• Inverse du tuyau d’exutoire : minimum 150 mm (6 po) au-dessus de l’écoulement de crue biennale dans le fossé
• Système à double exutoire recommandé pour permettre le rinçage des sections du drain collecteur
• Les tuyaux d’exutoire doivent avoir le même diamètre que les drains collecteurs (pour les drains à tuyaux) ; diamètre de 102-152 mm (4-6 po) pour les drains géocomposites
• La capacité d’écoulement des exutoires doit être supérieure à celle des drains collecteurs

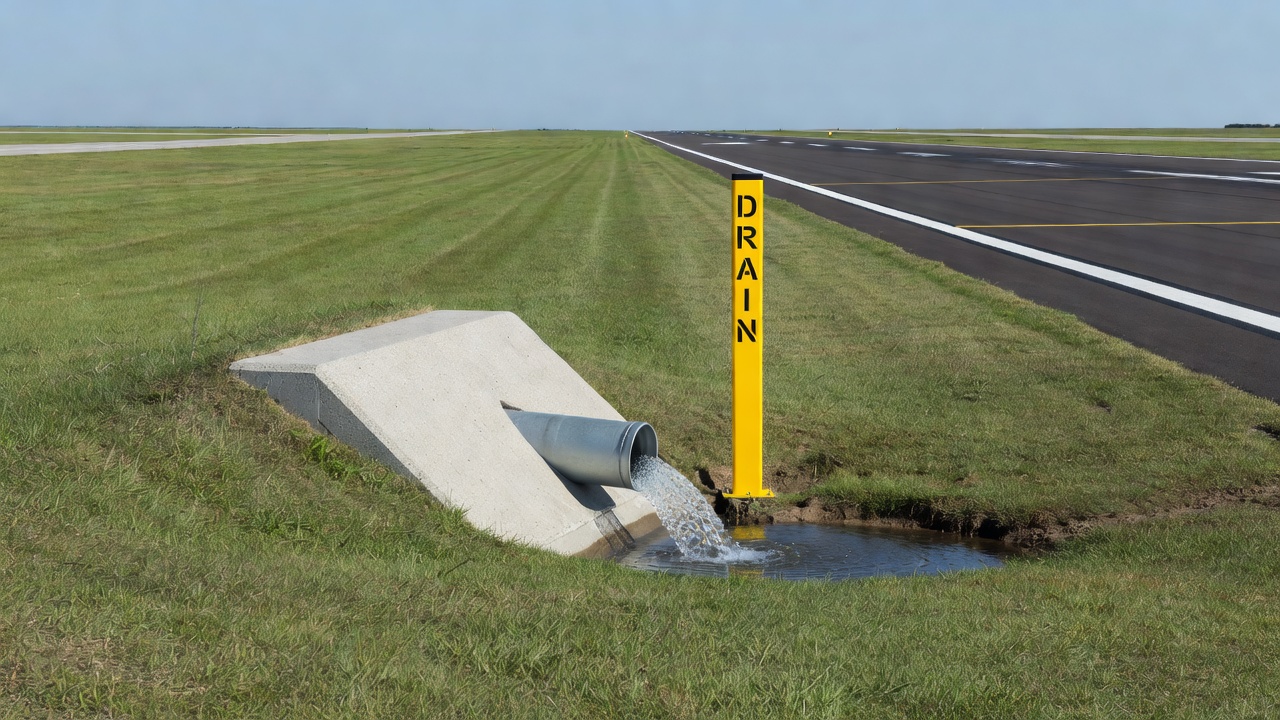

Structures d’Exutoire

Les structures d’exutoire nécessitent :

• Tête de mur en béton affleurant la pente pour ne pas gêner la tonte
• Grilles anti-rongeurs facilement amovibles à l’exutoire du tuyau (requises par la FAA)
• Repères pour localiser les exutoires lors de l’entretien (flèches peintes sur l’accotement, disques réfléchissants, panneaux)
• Entrées à double exutoire pour permettre aux équipements d’inspection vidéo et de nettoyage d’accéder au système

Espacement des Regards d’Observation

• Regards sur les drains de tuyaux de plateforme : intervalles maximum de 300 m (1 000 pi)
• Tuyau de rinçage entre les regards et aux extrémités mortes
• Regards aux principaux points de jonction

Spécifications de l’Enveloppe Géotextile

L’enveloppe géotextile autour de la tranchée du drain de rive est un composant essentiel qui empêche la migration des particules fines du sol depuis la plateforme adjacente vers le remblai d’agrégats. Sans une filtration géotextile adéquate, les vides des agrégats se rempliraient progressivement de fines, réduisant la capacité de drainage et finissant par obstruer complètement le système.

Géotextile pour le Filtre de Tranchée du Drain de Rive

Selon la FAA AC 150/5320-5D §G-2.7.2 et §G-6.3.2 :

• Tissu non tissé aiguilleté (type standard pour les applications de drainage)
• AOS ≤ 0,212 mm (Ouverture de Filtre Apparente) — il s’agit de la spécification la plus critique, garantissant que le géotextile retient les particules de sol tout en permettant le passage de l’eau
• Le tissu géotextile ne doit JAMAIS être placé entre la couche drainante et le drain de rive — cela créerait une barrière hydraulique et empêcherait l’eau d’atteindre le tuyau collecteur
• Un tissu plus épais est préféré au tissu filtrant standard car les couches drainantes ont une perméabilité très élevée et peu d’eau s’écoule directement à travers le tissu

Pour les sols à granulométrie différente :

• Sols avec ≤50 % passant le tamis n° 200 (fraction limon/argile) : AOS ≤ 0,6 mm (Tamis n° 30)
• Sols avec >50 % passant le tamis n° 200 : AOS ≤ 0,297 mm (Tamis n° 50)

Exigences de Propriétés Mécaniques

À titre de comparaison, le géotextile utilisé comme couche de séparation sous la couche drainante (et non comme enveloppe de drain de rive) nécessite des propriétés plus robustes : résistance minimale à la traction de 0,8 kN (180 lb) et résistance minimale à la perforation de 0,35 kN (80 lb), avec une plage d’AOS de 0,125 mm à 0,212 mm.

Drains de Rive en Rénovation

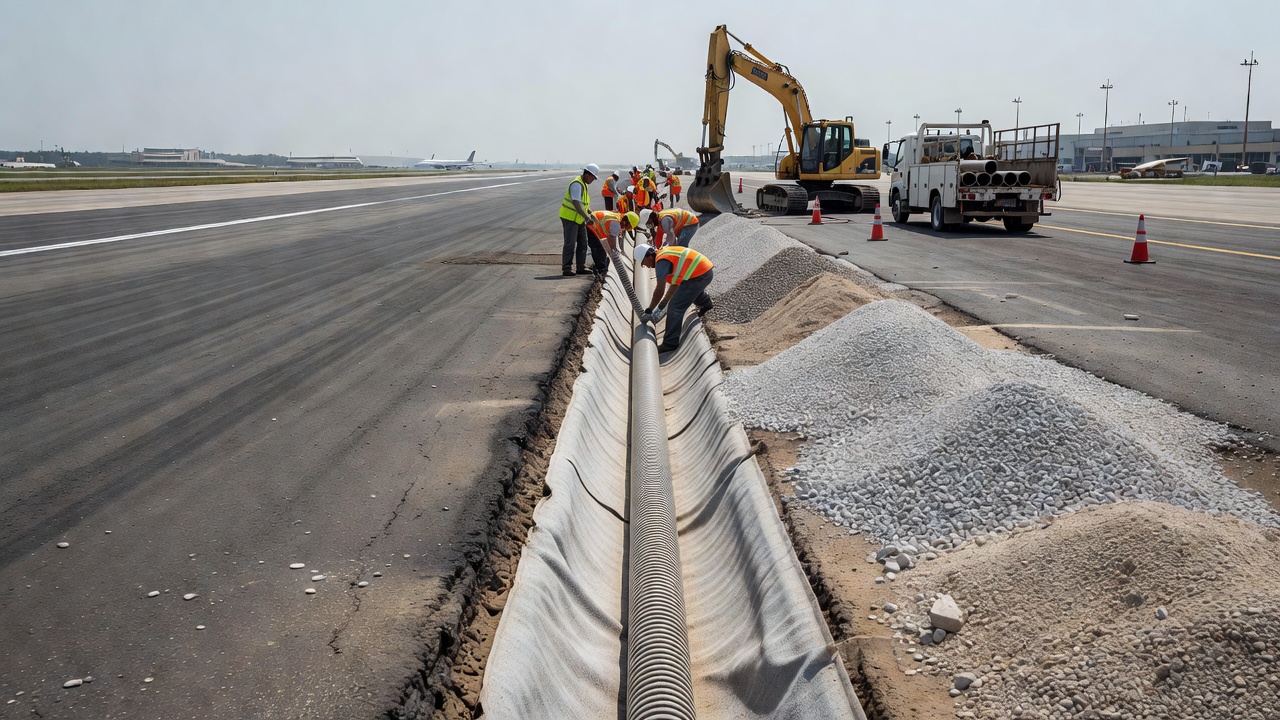

Les drains de rive en rénovation sont installés dans des chaussées existantes qui ont été construites à l’origine sans drainage souterrain ou dont le système de drainage d’origine est défaillant. La procédure d’installation en rénovation comprend :

1. Sciage d’une tranchée le long du bord de la chaussée (généralement au joint chaussée-accotement)
2. Excavation de la tranchée jusqu’à la profondeur de conception (minimum 300 mm de la plateforme à l’axe du tuyau)
3. Pose du tissu géotextile tapissant la tranchée
4. Installation du tuyau collecteur perforé (diamètre minimum de 150 mm)
5. Remblaiement avec des agrégats perméables
6. Raccordement aux tuyaux d’exutoire avec des têtes de mur en béton
7. Marquage des exutoires avec des repères

Performance des Drains de Rive en Rénovation — Étude du DOT de Californie

Une évaluation complète de Caltrans sur les drains de rive en rénovation a révélé des améliorations spectaculaires des performances :

L’étude a conclu que les drains de rive en rénovation réduisaient considérablement le taux de fauchage en gradins des chaussées PCC existantes. Le fauchage a été presque complètement arrêté après l’installation. Des résultats similaires ont été documentés sur l’autoroute Valencia-Tarragone en Espagne, où le fauchage a été presque complètement arrêté après l’installation de drains de rive en rénovation sur une chaussée en béton jointoyée qui subissait une détérioration rapide.

Étude de l’Illinois sur le CRCP

Des drains de rive expérimentaux installés sur trois projets de chaussée en béton armé continu (CRCP) ont réduit les poinçonnements de 24 % en moyenne. L’étude sur les performances des chaussées en béton menée dans six États a en outre révélé que les drains de rive augmentaient la durée de vie des chaussées en béton jointoyées et du JRCP, et pour les chaussées sujettes à la fissuration en D, on a observé une forte diminution de la détérioration des joints et du pompage. Dans l’Illinois spécifiquement, les drains de rive ont fourni une augmentation de 50 % de la durée de vie en termes de taux de détérioration des joints.

Drains de Rive Géocomposites

Un drain de rive géocomposite est un produit manufacturé utilisant des géotextiles, des géogrilles, des géonets et/ou des géomembranes sous forme composite, utilisé comme drain de rive en remplacement de la construction tranchée-tuyau. Selon la FAA §G-1.3.6, les drains de rive géocomposites :

• Nécessitent une approbation de modification FAA aux normes (Ordre FAA 5100.1) avant utilisation sur les projets financés par l’AIP
• Ne doivent être considérés que pour les chaussées sans couche drainante
• Présentent une âme en plastique perforée en forme de panneau (et non un tuyau rond), avec un profil mince de 1,5 pouce permettant une tranchée étroite et une installation plus rapide
• Offrent jusqu’à deux fois la surface de contact avec le sol par rapport à un tuyau rond de 4 pouces, drainant une quantité donnée d’eau en 60 % du temps

Inspection des Drains de Rive

L’évaluation de l’état des drains de rive est un élément essentiel de l’inspection complète des chaussées. Selon la FAA AC 150/5320-5D §G-7, les systèmes de drainage doivent être inspectés régulièrement car « un système de drainage mal entretenu peut causer plus de dommages à la structure de la chaussée que si aucun drainage n’avait été prévu. »

Inspection Visuelle (Annuelle)

Selon la FAA §G-7.1, l’inspection visuelle au moins une fois par an comprend :

• Vérification des exutoires écrasés
• Croissance végétative excessive aux exutoires et aux ouvertures à ciel ouvert
• Ouvertures à ciel ouvert obstruées/remplies de débris
• État des têtes de mur (fissuration, écaillage, déplacement)
• Présence d’érosion aux exutoires
• Grilles anti-rongeurs manquantes aux exutoires de tuyaux
• Profondeurs des fossés — mesure pour garantir que le dégagement de l’exutoire est maintenu

Évaluation de l’État de la Chaussée (Tous les 2 Ans)

Selon la FAA §G-7.1, l’état de la chaussée est évalué pour les détériorations liées à l’humidité :

• Chaussées PCC : pompage, fauchage, fissuration en D
• Chaussées AC : fissuration par fatigue, désenrobage (dommages induits par l’humidité)

Inspection Vidéo (Au Besoin)

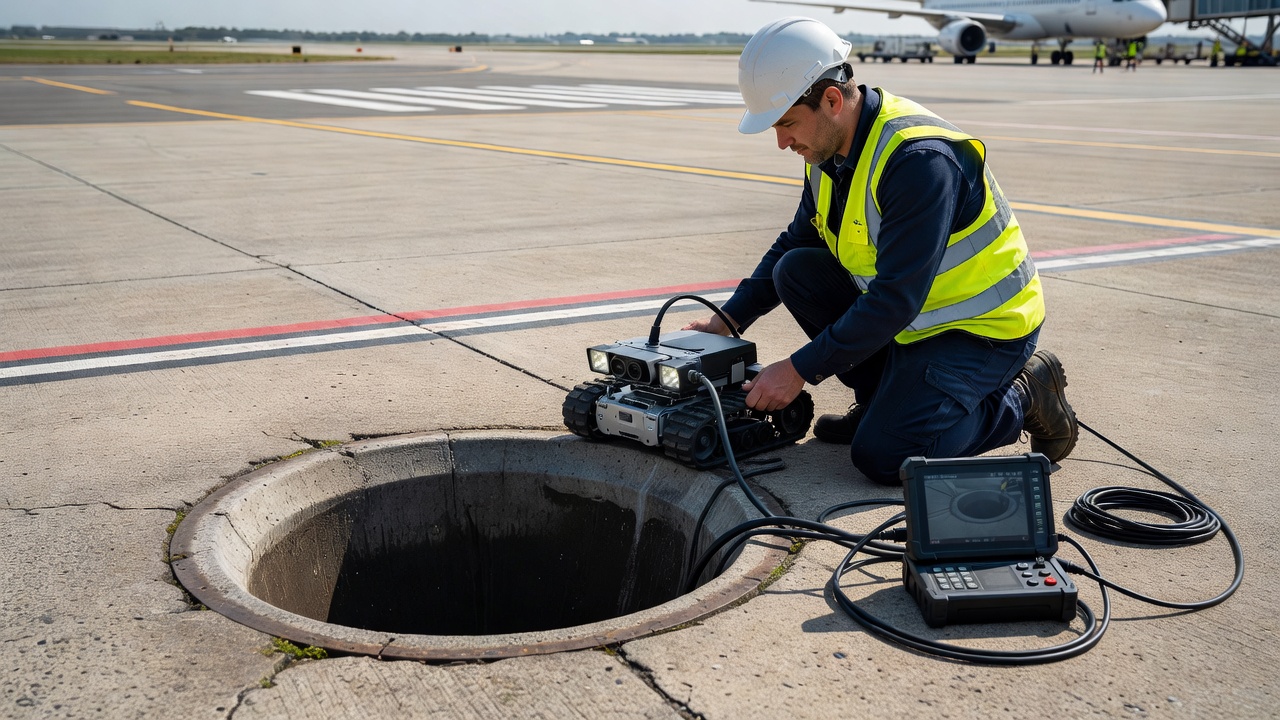

Selon la FAA §G-7.2, l’inspection vidéo par caméra CCTV est effectuée chaque fois qu’il y a des preuves de problèmes liés au drainage. L’inspection vidéo détecte :

• Drains obstrués par envasement (accumulation de sédiments)
• Intrusion du sol environnant par des défaillances du géotextile
• Tuyaux rompus (sections écrasées ou effondrées)
• Raccords brisés aux joints et aux tés d’exutoire
• Raccords inappropriés entre le tuyau d’exutoire et la tête de mur

L’inspection par caméra CCTV est également utilisée pour la réception des travaux afin de détecter les tuyaux de drainage écrasés ou rompus, les raccords inappropriés et les problèmes de connexion entre le tuyau d’exutoire et la tête de mur avant que le système ne soit recouvert.

L’équipement d’inspection se compose de :

• Caméra vidéo couleur étanche (généralement 71 mm / 2,8 po de diamètre pour passer dans les tés en plastique de 102 mm x 102 mm)
• 6 projecteurs à haute intensité
• Unité de commande couleur portable avec moniteur de 203 mm (8 po)
• Tige de poussée de 150 m avec compteur
• Enregistreur VHS ou système d’enregistrement numérique

Preuves de Problèmes de Drainage

Les indicateurs de terrain qui déclenchent une inspection vidéo comprennent :

• Eau stagnante sur la surface de la chaussée dans les zones où le drainage devrait être adéquat
• Zones humides ou ramollies le long du bord de la chaussée
• Végétation plus verte ou plus vigoureuse le long de la ligne de drain (indiquant un excès d’humidité du sol)
• Eau stagnante aux structures d’exutoire sans écoulement par temps humide
• Sédiments visibles aux tuyaux d’exutoire
• Preuve de pompage (taches de couleur claire aux joints s’étendant sur les accotements)

Résultats d’Inspection de la FHWA

Une étude d’inspection vidéo de la FHWA sur les drains de rive autoroutiers dans plusieurs États a révélé que seulement un tiers (1/3) des drains de rive inspectés étaient fonctionnels. Les deux tiers restants présentaient des obstructions importantes, des dommages structurels ou d’autres défauts empêchant un fonctionnement correct. Cette statistique alarmante souligne l’importance d’une inspection régulière et d’un entretien proactif.

Conséquences d’une Défaillance des Drains de Rive

Lorsque les drains de rive ne fonctionnent pas, l’eau refoule dans la structure de la chaussée, déclenchant une cascade de mécanismes de détérioration qui réduisent considérablement la durée de vie de la chaussée.

Pompage

Le pompage est l’éjection d’eau et de particules fines du sol sous les dalles de chaussée en béton sous l’effet des charges de circulation. Lorsqu’une charge de roue lourde passe sur un joint ou une fissure, la dalle fléchit vers le bas, pressurisant l’eau piégée dans la structure de la chaussée. L’eau pressurisée s’écoule latéralement, transportant des particules fines en suspension provenant de la base et de la plateforme. Lorsque la charge de roue passe, la dalle rebondit, créant une aspiration qui attire davantage d’eau et de fines dans le vide sous la dalle.

La preuve visuelle du pompage est une tache de couleur claire sur la surface de la chaussée au niveau des joints et des fissures, s’étendant sur l’accotement. Dans les cas avancés, l’eau peut être visiblement éjectée des joints sous le passage de la circulation. Les principaux facteurs contribuant au pompage sont : l’excès d’eau dans la structure de la chaussée, les matériaux de base ou de plateforme érodables, et des volumes élevés de charges de roues lourdes. Chaque événement de pompage retire davantage de matière sous la dalle, augmentant l’espace vide et permettant une plus grande flexion de la dalle sous les charges subséquentes.

Fauchage

Le fauchage est le déplacement vertical de dalles en béton adjacentes au niveau d’un joint, où la dalle d’approche est plus haute que la dalle de départ. Le fauchage est le résultat direct du pompage : à mesure que les fines sont éjectées sous la dalle de départ, un vide se développe. La dalle de départ perd son support et se tasse sous l’effet des charges de circulation, créant une marche au niveau du joint.

Le fauchage est mesuré en millimètres de décalage vertical :

• 3 mm (1/8 po) : Bosse perceptible pour la circulation des véhicules ou des aéronefs
• 6 mm (1/4 po) : Augmente considérablement la charge dynamique, accélérant la détérioration ultérieure
• 10 mm (3/8 po) et plus : Danger pour la sécurité, particulièrement pour les aéronefs où l’impact peut endommager les composants du train d’atterrissage

Le fauchage se propage rapidement par une boucle de rétroaction positive : chaque passage de véhicule augmente la charge dynamique au niveau du joint fauché, ce qui augmente le pompage, ce qui accélère la perte de matière, ce qui aggrave le fauchage.

Dommages dus au Gel-Dégel

Les dommages dus au gel-dégel se produisent lorsque l’eau piégée dans la structure de la chaussée gèle et se dilate. L’expansion volumique de l’eau lors du gel est d’environ 9 %, mais le potentiel de dommage est bien plus grand car l’expansion confinée génère des pressions dépassant 220 MPa (32 000 psi).

Trois manifestations des dommages dus au gel-dégel :

• Fissuration en D : Les particules d’agrégats près des joints absorbent l’eau, qui gèle et fracture l’agrégat de l’intérieur, progressant du bas de la dalle vers le haut
• Soulèvement par le gel : La formation de lentilles de glace dans les sols de plateforme gélifs provoque un déplacement vers le haut de la surface de la chaussée — jusqu’à 60 % de soulèvement dans les sols, 300 % en conditions de laboratoire
• Affaiblissement au dégel : Lorsque les lentilles de glace fondent au printemps, le sol saturé a une capacité portante considérablement réduite — des réductions de 50 % ou plus sont typiques, laissant la chaussée extrêmement vulnérable aux dommages causés par la circulation

La combinaison du soulèvement par le gel et de l’affaiblissement au dégel crée un cycle de dommages cumulés : le soulèvement par le gel endommage la structure en hiver, et l’affaiblissement au dégel la rend vulnérable au printemps. Chaque cycle de gel-dégel aggrave les dommages.

Affaiblissement de la Plateforme

La saturation en eau réduit considérablement la résistance et la rigidité de la plateforme :

• Sols à grains fins (argiles et limons) : La résistance au cisaillement non drainé d’une plateforme argileuse saturée peut représenter seulement 10 % à 20 % de sa résistance à la teneur en eau optimale
• Sols granulaires : Le module peut être réduit de 50 % ou plus par rapport au même matériau dans des conditions d’humidité optimale

Le mécanisme d’affaiblissement de la plateforme est souvent invisible depuis la surface. Une chaussée peut sembler structurellement saine tandis que la plateforme en dessous se ramollit progressivement, perd son support et permet des déformations excessives qui fatiguent les couches de surface. Lorsque les détériorations apparaissent en surface, les dommages à la plateforme sont souvent graves et nécessitent une reconstruction en pleine profondeur.

Taux de Dommages Quantitatifs

Les recherches ont documenté l’effet dévastateur de l’eau sur la performance des chaussées :

Entretien des Drains de Rive

Un entretien approprié est essentiel pour maintenir les drains de rive fonctionnels. L’avertissement le plus critique des directives de la FAA : « Un système de drainage mal entretenu peut causer plus de dommages à la structure de la chaussée que si aucun drainage n’avait été prévu. » En effet, un système de drainage obstrué emprisonne l’eau dans la structure de la chaussée, créant des conditions de saturation permanente qui accélèrent toutes les formes de détérioration liées à l’humidité.

Rinçage (Jetting)

Selon la FAA §G-7.3.1, les drains collecteurs et les exutoires doivent être rincés périodiquement avec des jets d’eau à haute pression. Le but est de déloger et d’éliminer l’accumulation de sédiments dans le système. Un système à double exutoire facilite cette opération en permettant de rincer les sections en séquence.

Paramètres clés pour un rinçage efficace :

• La vitesse de rinçage doit être suffisante pour transporter les sédiments accumulés : généralement 0,6 à 1,5 m/s (2 à 5 pi/s)
• Des vitesses plus élevées (jusqu’à 3 m/s / 10 pi/s) peuvent être nécessaires pour les sédiments consolidés ou riches en argile
• Pour les chaussées aéroportuaires, la qualité de l’eau de rinçage est importante : les rejets doivent être collectés et traités s’ils contiennent des résidus de carburant ou des produits chimiques de dégivrage
• Rinçage annuel est typique pour la plupart des systèmes ; rinçage plus fréquent pour les zones avec des sols érodables

Exclusion des Rongeurs

Les dommages causés par les rongeurs sont un problème étonnamment courant et sérieux. Les rats et les souris pénètrent dans les tuyaux de drainage par les exutoires, construisant des nids qui peuvent complètement obstruer la section transversale du tuyau. Les nids de rongeurs sont constitués de matière organique liée par l’urine et les excréments, créant une masse dense difficile à rincer.

Mesures d’exclusion des rongeurs :

• Clapets ou vannes antiretour aux extrémités des tuyaux d’exutoire — permettent à l’eau de sortir mais empêchent l’entrée des animaux
• Couvercles de nettoyage filetés ou boulonnés avec joints pour une étanchéité anti-rongeurs
• Grilles en treillis métallique aux exutoires (facilement amovibles pour le nettoyage)
• Inspection régulière de l’activité des rongeurs : excréments aux exutoires, terriers au niveau du radier de l’exutoire, odeurs de moisi provenant des matériaux de nidification

Toutes les grilles anti-rongeurs manquantes doivent être réparées ou remplacées immédiatement lors de l’inspection.

Réparation des Exutoires

• Tuyaux et têtes de mur endommagés — réparer ou remplacer
• Marqueurs d’exutoire manquants — remplacer pour que les équipes d’entretien puissent localiser les exutoires
• Zone autour des exutoires — maintenue tondue pour empêcher la végétation de bloquer l’écoulement et faciliter l’accès
• Érosion aux exutoires — réparer avec des radiers en enrochement, des dalles de béton pare-éclaboussures ou des dissipateurs d’énergie
• Fossés — tondus, débris et limon retirés périodiquement pour maintenir un dégagement adéquat de l’exutoire (minimum 150 mm au-dessus de la ligne d’écoulement du fossé)

Défaillances d’Entretien Courantes Identifiées par la FHWA

Les études de la FHWA ont documenté les problèmes récurrents suivants :

• Exutoires écrasés/perforés — plus susceptibles d’être endommagés pendant la construction, laissés sans surveillance pendant de longues périodes
• Exutoires obstrués — débris, nids de souris, tontes de gazon, végétation, sédiments
• Drains remplis de sédiments — particulièrement aux affaissements des tuyaux et aux pentes inférieures à 1 %
• Grilles anti-rongeurs manquantes aux exutoires
• Marqueurs d’exutoire manquants — les exutoires ne peuvent pas être localisés, donc aucun entretien ne peut être effectué
• Érosion autour des têtes de mur d’exutoire
• Fossés peu profonds — pentes inadéquates, obstrués par la végétation
• Effondrement de tuyau — identifié par inspection vidéo
• Raccords en té à 90° — la caméra et l’équipement de nettoyage ne peuvent pas négocier les virages serrés

La Synthèse NCHRP 285 a conclu : « Les efforts d’entretien varient entre bons et inexistants au sein d’un État et entre différents États. Il existe un décalage apparent entre l’entretien, la conception et la construction dans de nombreuses agences étatiques. De nombreuses défaillances des systèmes de drainage sont attribuées à une mauvaise construction et à une mauvaise inspection. »

Drains de Rive dans les Chaussées Aéroportuaires

Les drains de rive des chaussées aéroportuaires sont soumis à des exigences uniques qui les distinguent des applications routières. Les charges aux roues des aéronefs sont considérablement plus élevées (la charge d’un pneu du train principal d’un Boeing 747-400 dépasse 22 000 kg / 48 500 lb, contre environ 9 000 kg / 20 000 lb pour un camion lourd), et les conséquences d’une défaillance de la chaussée — dommages aux aéronefs, fermeture de piste, incidents de sécurité — sont bien plus graves.

Exigences Réglementaires de la FAA

La FAA exige que tous les drains de rive sous les chaussées aéroportuaires soient conformes à l’Article D-705 (Tuyaux de Drain Souterrain pour Aéroports) de l’AC 150/5370-10H. Les tuyaux en plastique doivent être conformes à l’Article D-701 (Tuyaux pour Égouts Pluviaux et Ponçeaux). Les drains de rive géocomposites nécessitent une approbation de modification FAA aux normes (Ordre FAA 5100.1).

Critères de Conception Spécifiques aux Aéroports

Atténuation des Risques liés à la Faune

La FAA exige que les éléments de drainage soient conçus pour éliminer ou atténuer les caractéristiques qui pourraient attirer une faune dangereuse sur ou autour des aéroports. L’eau stagnante dans les fossés, les bassins de rétention et les zones d’exutoire attire les oiseaux, qui posent un sérieux risque de collision avec les aéronefs. La conception du drainage doit :

• Minimiser les flaques et l’eau stagnante
• Prévoir des pentes latérales raides qui découragent les oiseaux échassiers
• Incorporer des couvercles ou des grilles sur les structures d’exutoire
• Assurer que les exutoires restent dégagés et en écoulement (l’eau stagnante attire la faune)

Restriction de Hauteur des Structures

Selon le 14 CFR Partie 139, la hauteur de toute structure de drainage située dans une zone de sécurité est limitée à 75 mm (3 pouces) ou moins au-dessus du niveau du sol. Cela inclut les têtes de mur d’exutoire, les couvercles de nettoyage et les colonnes montantes d’accès. Les structures dépassant cette hauteur présentent un risque de collision pour les aéronefs qui pourraient quitter involontairement la surface pavée.

Systèmes Redondants

Le drainage souterrain des chaussées aéroportuaires intègre généralement des systèmes redondants, avec à la fois des drains de rive et des bases perméables installés comme pratique standard. La FAA recommande des systèmes de surveillance pour garantir un fonctionnement continu, en particulier lorsque les chaussées sont construites sous la nappe phréatique permanente ou saisonnièrement élevée. La redondance est essentielle car les conséquences d’une défaillance du drainage dans un aéroport sont inacceptables.

Bases Perméables à Ciel Ouvert

Les chaussées aéroportuaires à fort trafic, en particulier les pistes principales desservant l’aviation commerciale, sont souvent conçues avec des bases perméables à ciel ouvert où la couche perméable s’étend jusqu’à la pente du remblai sans tuyaux collecteurs. Cette approche, approuvée par les normes de la FAA, élimine le risque d’obstruction des tuyaux et simplifie l’entretien. Le bord de la base à ciel ouvert est incliné à 3 % vers le fossé, le fond du bord exposé étant au moins à 150 mm (6 po) au-dessus de la ligne d’écoulement de crue décennale.

Drain de Rive vs Base Perméable

Les drains de rive et les bases perméables sont des composants complémentaires d’un système de drainage souterrain complet, et non des alternatives. Chacun remplit une fonction distincte :

Comment ils Fonctionnent Ensemble

Le système de drainage complet comporte quatre composants essentiels :

1. Couche drainante de base à granulométrie ouverte (pleine largeur) — achemine l’eau latéralement
2. Drain de rive (tuyau collecteur longitudinal dans une tranchée) — collecte l’eau au bord de la chaussée
3. Tuyaux d’exutoire (dimensionnés et espacés de manière appropriée) — déchargent l’eau du système
4. Marqueurs et protection des exutoires — permettent l’entretien et préviennent les dommages

Principe de conception critique : Chaque segment d’écoulement doit avoir une capacité de décharge supérieure à celle du segment précédent (couche drainante → drain de rive → tuyau d’exutoire → évacuation). Sans drains de rive fonctionnels, une base perméable est inutile — l’eau atteindra le bord de la chaussée mais n’aura aucun chemin pour sortir de la structure.

Spécifications de la Couche Drainante

Selon la FAA AC 150/5320-5D :

• Perméabilité minimale : 300 m/jour (1 000 pi/jour)
• Matériau à Drainage Rapide (RDM) : 300-1 500 m/jour (1 000-5 000 pi/jour) ; porosité effective 0,25
• Matériau à Granulométrie Ouverte (OGM) : >1 500 m/jour (>5 000 pi/jour) ; porosité effective 0,32
• Épaisseur maximale de couche : 150 mm (6 po)
• Critère de drainage (pistes/voies de circulation) : 85 % de drainage en 24 heures
• Critère de drainage (aires de trafic) : 85 % de drainage en 10 jours

Étude Comparative du MnDOT

L’étude du DOT du Minnesota (1995) comparant les systèmes de drainage des chaussées a révélé :

• La base stabilisée au bitume perméable a drainé le plus d’eau en 2 heures après la fin des précipitations, fournissant les conditions les plus sèches
• Toutes les sections avec bases perméables nécessitaient des drains de rive longitudinaux pour un drainage efficace
• La combinaison base perméable + drains de rive a considérablement surperformé les drains de rive seuls avec des bases à granulométrie dense

Étude de Cas de la Virginie — Mode de Défaillance Critique

Une étude de cas documentée de Virginie illustre l’importance d’une connexion appropriée du drain de rive à la base perméable. Une couche drainante à granulométrie ouverte n’a pas été prolongée jusqu’au drain de rive, de sorte que l’eau piégée s’est infiltrée verticalement et a abrasé la sous-base en ciment-sol. Cela a conduit à un fauchage sévère localisé, du pompage et de la fissuration — une défaillance qui aurait pu être évitée en assurant un chemin de drainage continu de la base perméable au drain de rive.

Résumé des Spécifications Techniques Clés

Normes et Références
