Qu'est-ce que l'efflorescence ?

Efflorescence sur les surfaces en béton et en maçonnerie

Définition et chimie

L’efflorescence est un dépôt cristallin blanc ou blanc cassé de sels solubles dans l’eau qui se forme à la surface du béton, de la maçonnerie, de la brique, de la pierre naturelle, du stuc et d’autres matériaux à base de ciment Portland. Le terme dérive du verbe français effleurir, qui signifie « fleurir » ou « s’épanouir », ce qui décrit l’apparence visuelle des cristaux de sel émergeant sur une surface comme s’ils fleurissaient de l’intérieur du matériau.

Au niveau chimique, l’efflorescence est le résultat d’un processus en plusieurs étapes impliquant la dissolution, le transport capillaire et la précipitation. La voie chimique la plus courante commence par l’hydratation du ciment Portland. Lorsque le ciment réagit avec l’eau pendant le durcissement, il produit un gel de silicate de calcium hydraté (C-S-H), la phase de liaison principale, et de l’hydroxyde de calcium (Ca(OH)₂, également connu sous le nom de portlandite ou chaux hydratée) comme sous-produit. L’hydroxyde de calcium constitue environ 15 à 25 % de la masse de la pâte de ciment complètement hydratée et est modérément soluble dans l’eau (environ 1,7 g/L à 20°C). Lorsque l’eau s’infiltre à travers le système de pores capillaires interconnectés du béton, elle dissout cet hydroxyde de calcium ainsi que d’autres composés solubles présents dans la matrice.

Une fois que la solution d’hydroxyde de calcium atteint la surface exposée, elle rencontre le dioxyde de carbone (CO₂) atmosphérique. Une réaction de carbonatation se produit : Ca(OH)₂ + CO₂ → CaCO₃ + H₂O. Le produit, le carbonate de calcium (CaCO₃), est nettement moins soluble dans l’eau que l’hydroxyde de calcium, seulement environ 0,013 g/L à 25°C, et précipite donc sous forme de solide cristallin blanc sur la surface. Parce que le carbonate de calcium est presque insoluble, il ne se lave pas facilement lors d’une exposition ultérieure à l’eau et peut former des dépôts tenaces et difficiles à enlever. C’est pourquoi l’efflorescence qui a été laissée vieillir et se carbonater complètement est considérablement plus difficile à nettoyer que les dépôts frais.

Au-delà de la voie hydroxyde de calcium–carbonate, de nombreuses autres espèces de sel contribuent à l’efflorescence. Les sulfates de sodium (Na₂SO₄), de potassium (K₂SO₄), de magnésium (MgSO₄), de calcium (CaSO₄) et de fer (FeSO₄) sont fréquemment détectés dans les échantillons d’efflorescence. Les carbonates et bicarbonates de sodium (Na₂CO₃, NaHCO₃) et de potassium (K₂CO₃, KHCO₃) apparaissent également couramment. Ces sels peuvent provenir du ciment lui-même, les ciments Portland modernes contiennent généralement 0,2 à 1,5 % de sulfates alcalins en pourcentage de la masse du ciment, ou des agrégats, de l’eau de gâchage, des adjuvants, du contact avec le sol, des produits chimiques de dégivrage ou des polluants atmosphériques. Bien que ces sels n’apparaissent dans l’analyse chimique qu’à quelques dixièmes de pour cent en masse du béton, cette concentration est suffisante pour produire une efflorescence visible car les sels se concentrent à la surface par des cycles répétés de mouillage et de séchage. Des recherches menées par la Brick Industry Association ont démontré qu’aussi peu que 0,02 once de carbonate de calcium par yard carré (environ 0,7 g/m²) de surface suffit à provoquer un changement de couleur perceptible sur les substrats plus foncés.

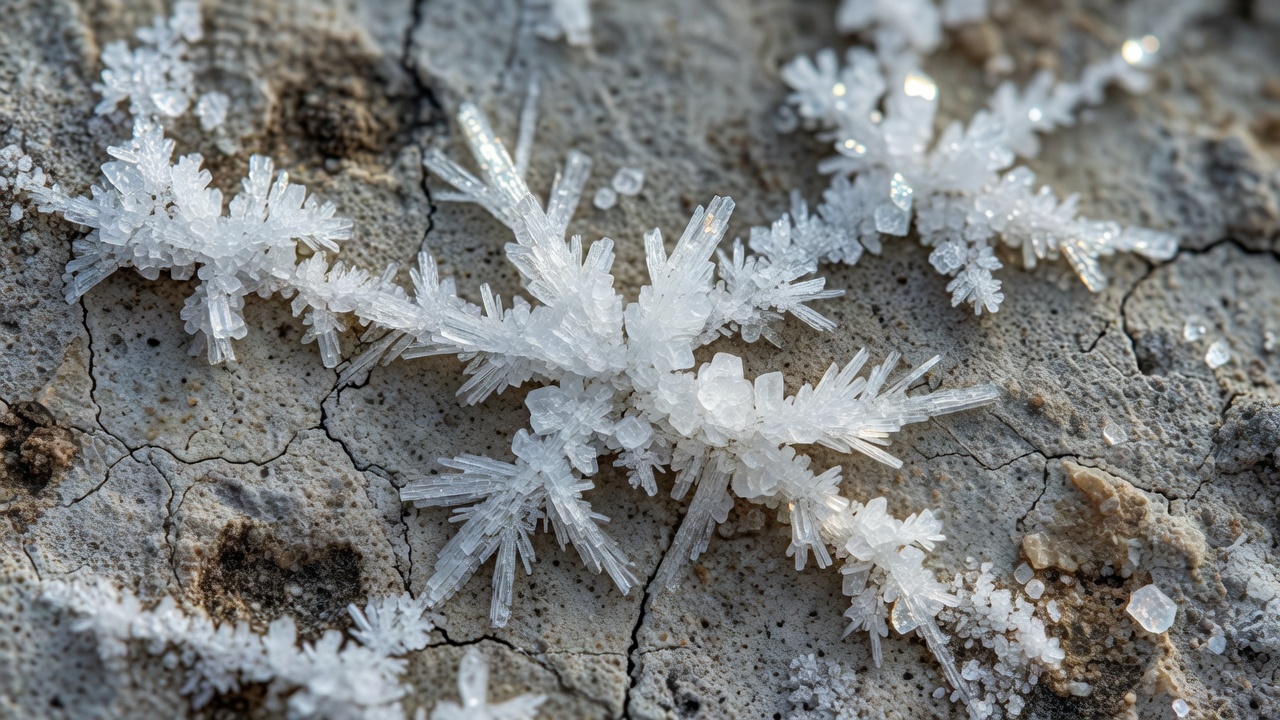

La morphologie des cristaux d’efflorescence varie selon l’espèce de sel et les conditions environnementales pendant la cristallisation. Le carbonate de calcium forme généralement des cristaux de calcite rhomboédriques, le sulfate de sodium forme des cristaux de thenardite aciculaires (en forme d’aiguille) ou la forme hydratée mirabilite (Na₂SO₄·10H₂O) selon la température et l’humidité relative, et le sulfate de potassium produit des cristaux d’arcanite prismatiques. En microscopie électronique à balayage (MEB), ces habitus cristallins distinctifs peuvent identifier l’espèce de sel prédominante et aider à retracer la source du problème.

L’environnement de pH influence fortement la chimie de l’efflorescence. L’eau interstitielle dans le béton jeune a généralement un pH de 12,5 à 13,5 en raison des hydroxydes alcalins dissous. À mesure que la carbonatation progresse de la surface vers l’intérieur, le pH diminue jusqu’à environ 8,3, le pH d’équilibre du carbonate de calcium dans l’eau. Ce gradient de pH influence quels sels sont solubles à quelles profondeurs et affecte la distribution spatiale des dépôts d’efflorescence sur la surface.

Efflorescence primaire vs secondaire

Distinguer l’efflorescence primaire de l’efflorescence secondaire est essentiel pour le diagnostic car chaque type a des causes, des délais et des implications différents pour la santé structurelle.

L’efflorescence primaire se produit pendant la période de durcissement et de durcissement initial des matériaux à base de ciment, généralement dans les premières heures, jours ou semaines suivant la mise en place. Elle résulte de l’eau de ressuage, l’eau qui remonte à la surface du béton fraîchement mis en place à mesure que les particules solides plus lourdes se déposent, transportant l’hydroxyde de calcium dissous et d’autres sels solubles de la pâte de ciment vers la surface exposée. Lorsque cette eau de ressuage s’évapore ou est absorbée par le coffrage, les sels sont déposés sur la surface et se carbonatent ensuite. L’efflorescence primaire est plus prononcée dans des conditions qui ralentissent l’évaporation : basses températures, humidité relative élevée, mauvaise circulation d’air et condensation sur la surface. Dans la production de béton préfabriqué, l’efflorescence primaire apparaît le plus fréquemment lors de la fabrication hivernale lorsque le durcissement plus lent et les taux d’évaporation réduits permettent plus de temps pour la migration du sel vers la surface. L’efflorescence primaire est généralement un phénomène auto-limitant et unique car à mesure que le béton continue de s’hydrater et de gagner en densité, le réseau de pores capillaires devient de plus en plus discontinu et tortueux, réduisant la perméabilité de plusieurs ordres de grandeur. Le béton avec un faible rapport eau-ciment (inférieur à 0,45), une teneur en ciment adéquate et un durcissement approprié présente nettement moins d’efflorescence primaire car la structure des pores est plus fine et moins interconnectée. Le phénomène que certains dans l’industrie de la construction appellent « fleur de nouveau bâtiment » fait référence à l’apparition initiale et à l’altération naturelle de l’efflorescence primaire pendant le premier cycle de conditionnement d’une structure.

L’efflorescence secondaire se produit dans le béton durci et mature ou la maçonnerie longtemps après le durcissement initial, parfois des mois ou des années après la construction. Elle est déclenchée par l’eau externe pénétrant le matériau à partir de sources telles que la pluie, les eaux souterraines, la plomberie qui fuit, les projections d’irrigation, les solins défectueux ou la condensation de l’humidité. Cette eau dissout les sels de la matrice du béton ou transporte les sels de sources externes (sol, produits chimiques de dégivrage, dépôts atmosphériques) dans le matériau, puis migre vers la surface où l’évaporation dépose les sels. L’efflorescence secondaire est fondamentalement différente de l’efflorescence primaire en ce qu’elle indique un problème d’infiltration d’humidité en cours ou récurrent. Chaque cycle de mouillage et de séchage peut mobiliser des sels supplémentaires et déposer une efflorescence fraîche. Lorsque l’efflorescence secondaire réapparaît après le nettoyage, c’est un signal diagnostique fiable que l’eau continue de pénétrer dans l’assemblage mural ou l’élément structurel par une voie qui doit être identifiée et scellée.

Une distinction critique supplémentaire au sein de l’efflorescence secondaire concerne l’origine des sels. L’efflorescence secondaire endogène implique des sels qui étaient toujours présents dans le matériau, les produits d’hydratation du ciment, les sels dérivés des agrégats ou les composants adjuvants résiduels. Ceux-ci sont en quantité finie, éventuellement le réservoir de sel disponible peut s’épuiser si l’infiltration d’eau est stoppée. L’efflorescence secondaire exogène implique des sels provenant de sources externes : produits chimiques de dégivrage (chlorure de sodium, chlorure de calcium, chlorure de magnésium), sulfates du sol attirés vers le haut par remontée capillaire dans les fondations, dépôts d’embruns marins dans les environnements côtiers, ou polluants atmosphériques tels que le dioxyde de soufre qui réagissent avec la surface alcaline du béton pour former des sels de sulfate. L’efflorescence exogène est particulièrement préoccupante car le réservoir de sel est essentiellement illimité et peut inclure des espèces agressives comme les chlorures qui attaquent directement les armatures.

Le moment de l’apparition de l’efflorescence fournit des indices diagnostiques importants. L’efflorescence qui apparaît dans les 24 à 72 heures suivant la mise en place du béton et diminue au cours des semaines suivantes est presque certainement primaire. L’efflorescence qui apparaît de façon saisonnière, par exemple, seulement pendant l’hiver ou les périodes de pluie, pointe vers une infiltration d’humidité secondaire, due aux intempéries. L’efflorescence qui apparaît selon un motif linéaire le long des fissures, des joints ou à l’interface entre différents matériaux suggère une voie d’eau définie qui devrait être étudiée. L’efflorescence concentrée à la base des murs, dans une bande horizontale s’élevant d’un à deux pieds au-dessus du niveau du sol, indique généralement une remontée capillaire des eaux souterraines transportant les sels du sol à travers les fondations qui manquent d’un traitement d’étanchéité adéquat.

Mécanisme de formation, migration de l’eau, action capillaire et carbonatation

La formation de l’efflorescence dépend de la présence simultanée de trois conditions essentielles, souvent décrites comme le « triangle de l’efflorescence » : des sels solubles doivent être présents dans ou sur le matériau, une quantité suffisante d’eau doit être disponible pour dissoudre ces sels, et une voie doit exister pour que la solution chargée de sel migre vers une surface exposée où l’évaporation peut se produire. Si l’une de ces trois conditions est absente, l’efflorescence ne peut pas se former.

L’action capillaire est le mécanisme de transport dominant pour l’eau chargée de sel à travers le béton et la maçonnerie. Le système de pores capillaires dans la pâte de ciment consiste en des vides interconnectés allant d’environ 10 nanomètres (pores de gel dans la structure C-S-H) à plusieurs micromètres (pores capillaires restant de l’espace rempli d’eau d’origine entre les grains de ciment). L’eau dans ces capillaires développe un ménisque incurvé en raison de la tension superficielle, et le différentiel de pression résultant, la succion capillaire ou pression capillaire, attire l’eau à travers le réseau de pores. La pression capillaire est décrite par l’équation de Young-Laplace, qui montre que les diamètres de pores plus petits génèrent des pressions de succion plus élevées. C’est pourquoi les matériaux à pores fins comme le béton dense, la brique d’argile et la pierre naturelle peuvent faire remonter l’eau sur des distances significatives contre la gravité. La hauteur de remontée capillaire dans un matériau donné peut être estimée par la loi de Jurin : h = (2γ cosθ) / (ρgr), où γ est la tension superficielle, θ est l’angle de contact, ρ est la densité du fluide, g est l’accélération gravitationnelle et r est le rayon des pores. Pour le béton avec des tailles de pores typiques dans la gamme des micromètres, la remontée capillaire peut atteindre plusieurs mètres, bien que cela se produise sur des périodes de temps prolongées.

L’évaporation à la surface exposée est la force motrice qui maintient le mouvement de l’eau. Lorsque l’eau s’évapore des pores de la surface, elle crée un gradient de teneur en humidité qui attire plus d’eau de l’intérieur par action capillaire, analogue à une mèche attirant du carburant vers une flamme. Le taux d’évaporation est contrôlé par la température ambiante, l’humidité relative, la vitesse du vent et le rayonnement solaire. Les conditions qui produisent une évaporation lente et soutenue, des températures fraîches, une humidité élevée et un vent faible, sont les plus propices à la formation d’efflorescence car elles permettent aux sels dissous de migrer vers la surface avant que l’eau ne s’évapore complètement. Cela explique pourquoi l’efflorescence est plus répandue en hiver et dans les endroits ombragés : l’évaporation rapide en été a tendance à déposer les sels dans les pores près de la surface plutôt que sur la surface visible, un phénomène parfois appelé « crypto-efflorescence » ou efflorescence sous-surface qui peut causer des dommages internes sans être visuellement évidente.

La réaction de carbonatation qui convertit l’hydroxyde de calcium soluble en carbonate de calcium insoluble est dépendante du pH et suit un front mobile qui progresse de la surface exposée vers l’intérieur à un taux proportionnel à la racine carrée du temps. La profondeur de carbonatation après un temps t peut être estimée comme d = k√t, où k est le coefficient de carbonatation (typiquement 2–8 mm/an⁰·⁵ pour un béton de qualité normale exposé au CO₂ ambiant, selon le rapport eau-ciment, le type de ciment et l’humidité relative). La carbonatation est optimale à des humidités relatives de 50 à 70 %, suffisamment élevées pour fournir de l’eau pour la réaction mais suffisamment faibles pour permettre la diffusion du CO₂ à travers les pores partiellement saturés. En dessous de 40 % HR, il n’y a pas assez d’eau disponible pour la réaction, au-dessus de 90 % HR, les pores remplis d’eau bloquent l’entrée du CO₂. Cette plage explique pourquoi la carbonatation de l’efflorescence est la plus active dans les climats tempérés avec une humidité modérée.

Un mécanisme secondaire important dans la formation de l’efflorescence est la dissolution et recristallisation cycliques. Lorsque les surfaces subissent des mouillages répétés (pluie, rosée, condensation) et un séchage, les sels déjà déposés peuvent partiellement se dissoudre et recristalliser, chaque cycle produisant potentiellement des formations cristallines plus grandes et plus imbriquées qui sont plus difficiles à enlever. Dans les cas graves, la cristallisation cyclique du sel dans la structure des pores immédiatement sous la surface, plutôt qu’à la surface, peut générer des pressions de cristallisation dépassant la résistance à la traction du matériau, contribuant à l’écaillage de surface, à l’écaillage et à une condition connue sous le nom de gélivation saline qui est particulièrement destructrice dans la maçonnerie historique et la pierre naturelle poreuse.

Caractéristiques visuelles et détection

L’efflorescence se présente avec des caractéristiques visuelles distinctives qui, lorsqu’elles sont correctement interprétées, fournissent des informations sur sa composition, son âge et sa signification. Le dépôt est généralement blanc ou blanc cassé, bien que des variations de couleur puissent se produire en fonction de l’espèce de sel et du substrat : les sulfates de sodium et de potassium tendent vers un blanc plus brillant et plus pur, les dépôts de carbonate de calcium peuvent apparaître légèrement grisâtres ou de couleur crème, les sulfates de fer peuvent donner des tons jaunâtres, brunâtres ou même de couleur rouille, et les sels de vanadium, rares mais parfois présents dans certains types de briques d’argile, produisent une efflorescence vert-jaunâtre caractéristique.

La texture de l’efflorescence fournit des indices sur sa nature. L’efflorescence fraîche et non carbonatée est généralement duveteuse, poudreuse et facilement brossée avec un doigt sec, elle ressemble à de la poussière fine. Ceci est caractéristique des sels solubles récemment déposés qui n’ont pas encore subi de carbonatation significative. L’efflorescence vieillie et carbonatée est plus dure, plus croûteuse et peut être fermement adhérée au substrat, nécessitant parfois une intervention mécanique ou chimique pour l’enlever. Dans les cas graves de dépôt à long terme, l’efflorescence peut s’accumuler en couches ressemblant à des croûtes minérales, et dans les cas les plus extrêmes, en particulier avec le carbonate de calcium provenant du ruissellement de chaux, elle peut former de petits dépôts de type stalactite sur la face inférieure des surfaces horizontales.

La distribution spatiale de l’efflorescence sur une surface est un indicateur diagnostique puissant. Une efflorescence uniforme et répandue couvrant des panneaux de mur ou des dalles entiers est généralement une efflorescence primaire due au durcissement initial ou à des propriétés matérielles cohérentes. L’efflorescence concentrée aux joints de mortier dans les murs de maçonnerie suggère que le mortier est la principale source de sel et que l’eau se déplace préférentiellement à travers le mortier plus poreux plutôt qu’à travers les unités de maçonnerie elles-mêmes. L’efflorescence linéaire suivant les fissures indique une voie d’eau directe où la fissure sert à la fois de voie d’entrée et de surface d’évaporation. L’efflorescence formant une bande horizontale montant du niveau du sol suggère fortement une remontée capillaire des eaux souterraines. L’efflorescence rayonnant à partir de points spécifiques, autour des pénétrations de tuyaux, des boulons d’ancrage ou à la base des descentes pluviales, identifie des points d’entrée d’eau localisés qui nécessitent un scellement.

Pour l’inspection visuelle automatisée utilisant la vision par ordinateur et les systèmes d’apprentissage automatique, l’efflorescence présente à la fois des opportunités et des défis. Son apparence blanche à contraste élevé sur des fonds de béton généralement gris ou de brique rouge/brune la rend facilement détectable par des algorithmes de segmentation d’image utilisant un seuillage de couleur dans les espaces colorimétriques RVB, TSV ou LAB. Les caractéristiques de texture, les motifs cristallins et granulaires distincts de l’apparence lisse du béton intact ou de l’apparence fibreuse de la moisissure, peuvent être classés à l’aide de réseaux de neurones convolutifs (CNN) formés sur des ensembles de données de défauts étiquetés. Cependant, plusieurs facteurs compliquent la détection automatisée : des conditions d’éclairage variables peuvent modifier la luminosité et le contraste apparents de l’efflorescence, l’humidité de surface fait temporairement disparaître l’efflorescence, une couverture partielle ou des dépôts minces peuvent tomber en dessous des seuils de détection, et la similitude avec d’autres caractéristiques de surface blanches (laitance, peinture, ruissellement de chaux, taches d’eau dure) nécessite une classification multi-classes sophistiquée plutôt qu’une simple détection binaire.

Les approches de détection avancées combinent l’imagerie du spectre visible avec l’imagerie multispectrale ou infrarouge thermique. Parce que les dépôts d’efflorescence ont une émissivité thermique et une capacité calorifique différentes par rapport au béton nu, ils peuvent apparaître comme des régions de température légèrement différentes dans les images thermiques, en particulier pendant les périodes de chauffage ou de refroidissement transitoires. L’imagerie hyperspectrale dans la gamme infrarouge à ondes courtes (SWIR), où de nombreux minéraux ont des caractéristiques d’absorption distinctives, peut identifier chimiquement des espèces de sel spécifiques en fonction de leurs signatures spectrales, permettant de distinguer l’efflorescence bénigne de carbonate de calcium des dépôts potentiellement agressifs contenant des chlorures.

Importance pour la santé structurelle

L’efflorescence occupe une position nuancée dans l’évaluation de la santé structurelle : le dépôt lui-même est inerte et ne compromet pas directement l’intégrité structurelle, mais sa présence, en particulier lorsqu’elle est persistante ou récurrente, est un indicateur sentinelle précieux de conditions qui peuvent conduire à une détérioration grave. Comprendre ce que l’efflorescence signale, et quand elle justifie une préoccupation par rapport au moment où elle est simplement esthétique, est une compétence essentielle dans l’inspection du béton et de la maçonnerie.

La principale préoccupation signalée par l’efflorescence est l’infiltration d’humidité. Pour que l’eau transporte des sels dissous à la surface en quantités visibles, le béton ou la maçonnerie doit connaître un mouvement d’humidité à des taux qui dépassent le simple échange d’humidité ambiante. Cette humidité peut activer ou accélérer plusieurs mécanismes de détérioration. Dans le béton armé, l’humidité fournit le milieu électrolytique nécessaire à la corrosion électrochimique des armatures en acier enrobées. Bien que le pH élevé du béton (typiquement 12,5-13,5) passive l’acier en formant un film protecteur de gamma-Fe₂O₃ sur la surface des barres d’armature, deux processus peuvent détruire cette passivation : la carbonatation, qui réduit le pH en dessous d’environ 9,5 à la profondeur de l’armature, et l’entrée de chlorures, qui peut décomposer le film passif même à pH élevé lorsque la concentration de chlorure à la barre d’armature dépasse un seuil critique (typiquement 0,4-1,0 % de chlorure en masse de ciment, selon la qualité du béton et les conditions d’exposition). Parce que l’efflorescence démontre que l’eau se déplace à travers le béton d’enrobage, la couche protectrice entre l’environnement et l’armature, elle signale que des conditions existent pour à la fois la progression de la carbonatation et le transport des chlorures.

Les dommages par gel-dégel sont un autre mécanisme de détérioration intimement lié aux conditions d’humidité qui produisent l’efflorescence. Lorsque le béton saturé en eau gèle, l’expansion volumétrique d’environ 9 % de l’eau se transformant en glace génère des pressions hydrauliques et osmotiques dans le système de pores qui peuvent dépasser la résistance à la traction de la pâte de ciment, provoquant des microfissures. Les cycles répétés de gel-dégel accumulent des dommages, se manifestant d’abord par un écaillage de surface et progressant vers une détérioration plus profonde. L’efflorescence indiquant des conditions saturées dans les climats avec cycles de gel-dégel devrait déclencher une évaluation du système de vides d’air du béton, le béton correctement entraîné contient un réseau distribué de bulles d’air microscopiques (typiquement 4-8 % de teneur en air avec un facteur d’espacement des bulles inférieur à 0,2 mm) qui fournissent un soulagement de la pression pendant le gel.

L’attaque par les sulfates représente une forme de détérioration chimiquement agressive qui peut être annoncée par une efflorescence contenant des sels de sulfate. Les sources de sulfate externes, les eaux souterraines, le sol, les environnements industriels, peuvent réagir avec l’hydroxyde de calcium et les phases d’aluminate de calcium dans la pâte de ciment pour former de l’ettringite (3CaO·Al₂O₃·3CaSO₄·32H₂O) et du gypse, tous deux impliquant une expansion volumétrique substantielle qui provoque des fissures, un ramollissement et une désintégration de la matrice de ciment. La présence d’efflorescence de sulfate sur du béton exposé à un sol ou à une eau contenant des sulfates est un signe d’avertissement qui devrait inciter à une analyse chimique à la fois du dépôt et du béton sous-jacent.

Le mécanisme de pression de cristallisation cyclique mentionné plus tôt, où les sels cristallisent dans les pores sous la surface plutôt qu’à la surface, peut causer des dommages mécaniques directs indépendants de la corrosion ou de l’attaque chimique. Lorsque les cristaux de sel se développent dans des espaces de pores confinés, ils peuvent exercer des pressions de cristallisation rapportées dans la littérature pour atteindre 10-20 MPa pour le sulfate de sodium et jusqu’à 40 MPa pour le chlorure de sodium dans certaines conditions, dépassant la résistance à la traction typique du béton (2-5 MPa). Ce phénomène d’« écaillage par le sel » est bien documenté dans les chaussées en béton exposées aux sels de dégivrage et dans la maçonnerie dans les environnements marins ou arides.

Une approche structurée de l’évaluation de la sévérité de l’efflorescence prend en compte plusieurs facteurs :

• Récurrence : L’efflorescence qui apparaît une fois pendant le durcissement initial et ne revient pas après le nettoyage est généralement bénigne. L’efflorescence qui réapparaît après l’élimination indique un problème d’humidité actif et continu.
• Emplacement : L’efflorescence aux fissures, joints ou interfaces de construction où l’eau pourrait atteindre les armatures est plus préoccupante que l’efflorescence sur des sections massives non armées.
• Détresse associée : L’efflorescence accompagnée de fissures, d’écaillage, de taches de rouille ou de délamination indique une détérioration active au-delà du domaine esthétique.
• Espèces de sel : L’identification en laboratoire de chlorures dans l’efflorescence soulève des préoccupations immédiates de corrosion, l’identification de sulfates signale un risque d’attaque chimique.
• Taux d’accumulation : La réapparition rapide d’une efflorescence abondante après le nettoyage suggère un flux d’eau substantiel, potentiellement d’une fuite ou d’un défaut de drainage.

Différenciation de la moisissure, de la peinture et des autres dépôts blancs de surface

Une mauvaise identification de l’efflorescence peut conduire à des mesures de remédiation inappropriées, traiter la moisissure comme de l’efflorescence ignore les risques pour la santé, tandis que traiter l’efflorescence comme une défaillance de la peinture conduit à un revernissage inefficace qui échoue rapidement. Une différenciation précise nécessite de comprendre les caractéristiques physiques, chimiques et biologiques de chaque type de dépôt de surface.

Efflorescence contre Moisissure : C’est l’identification erronée la plus courante et la plus importante en inspection de bâtiments. La moisissure est un organisme biologique, un champignon qui se développe sous forme de filaments multicellulaires appelés hyphes, formant une masse (mycélium) qui peut apparaître blanche, grise, verte, noire ou d’autres couleurs selon l’espèce. Le test de terrain définitif est le test de solubilité dans l’eau : appliquez une petite quantité d’eau propre sur le dépôt. L’efflorescence, étant composée de sels solubles dans l’eau, se dissout et disparaît temporairement lorsqu’elle est mouillée, puis réapparaît lorsque l’eau s’évapore et que les sels recristallisent. La moisissure ne se dissout pas dans l’eau, elle reste visiblement intacte lorsqu’elle est mouillée. Le test au toucher fournit une discrimination supplémentaire : l’efflorescence s’effrite en une poudre fine et sèche lorsqu’elle est pressée entre les doigts, la moisissure est douce, peut s’étaler plutôt que de s’effriter et peut sembler légèrement humide ou visqueuse selon l’humidité. Un test de grossissement utilisant une loupe ou un microscope numérique à un grossissement de 10-40× révèle l’efflorescence comme des structures cristallines angulaires et géométriques tandis que la moisissure apparaît comme un réseau enchevêtré d’hyphes filiformes avec d’éventuelles structures de sporulation. Un test olfactif peut également aider, la moisissure produit généralement une odeur de moisi et de terre provenant de composés organiques volatils microbiens (COVM), tandis que l’efflorescence est inodore. Un test chimique utilisant de l’acide chlorhydrique dilué (HCl) fait effervescer l’efflorescence de carbonate de calcium (mousse) en raison du dégagement de CO₂, tandis que la moisissure ne montre aucune réaction. Enfin, le motif de croissance les distingue : la moisissure pousse en colonies à peu près circulaires qui s’étendent avec le temps et nécessite des nutriments organiques, l’efflorescence suit les chemins de migration de l’eau et ne « pousse » pas au sens biologique.

Efflorescence contre Ruissellement de Chaux (Fleur de Chaux) : Le ruissellement de chaux est étroitement lié à l’efflorescence mais a des caractéristiques distinctes. Tous deux proviennent de l’hydroxyde de calcium, mais le ruissellement de chaux se produit lorsque la solution d’hydroxyde de calcium atteint la surface en concentration et en quantité suffisantes pour qu’après carbonatation, elle forme une croûte dure et continue de carbonate de calcium plutôt qu’un dépôt poudreux. Le principal discriminant est la solubilité : le ruissellement de chaux carbonaté forme du carbonate de calcium essentiellement insoluble et ne se dissoudra pas lorsqu’il est mouillé, tandis que l’efflorescence fraîche se dissout facilement. Le ruissellement de chaux peut, dans les cas graves, former de petites stalactites ou des croûtes épaisses qui nécessitent une élimination mécanique. D’un point de vue chimique, le ruissellement de chaux et l’efflorescence primaire carbonatée sont identiques en composition (tous deux sont du carbonate de calcium), mais ils diffèrent par la quantité et la morphologie du dépôt, le ruissellement de chaux représente un dépôt plus massif et continu à partir d’une solution d’hydroxyde de calcium à haute concentration, tandis que l’efflorescence représente une cristallisation dispersée à partir de solutions plus diluées.

Efflorescence contre Taches d’Eau Dure : L’eau dure contient des bicarbonates de calcium et de magnésium dissous. Lorsque l’eau dure s’évapore sur une surface, elle laisse derrière elle des dépôts de carbonate de calcium et de magnésium qui apparaissent blancs et peuvent être visuellement indiscernables de l’efflorescence. Le principal facteur de différenciation est le mécanisme de dépôt : les taches d’eau dure résultent de l’eau externe s’évaporant sur la surface, laissant derrière elle les minéraux qui étaient dissous dans cette eau, tandis que l’efflorescence résulte de l’eau interne migrant à travers le matériau de l’intérieur. Les taches d’eau dure apparaissent généralement là où l’eau stagne ou goutte régulièrement, autour des appareils de plomberie, sur les surfaces sous les tuyaux qui fuient, sur les murs irrigués, et forment souvent des lignes de marée ou des marques de gouttes. Les tests chimiques du dépôt peuvent parfois les distinguer : les dépôts d’eau dure sont presque exclusivement des carbonates de calcium et de magnésium, tandis que l’efflorescence peut contenir un spectre plus large d’ions, y compris le sodium, le potassium et les sulfates.

Efflorescence contre Voile de Scellant : Les scellants et revêtements de béton filmogènes peuvent développer une apparence blanche et trouble connue sous le nom de voile ou de fleur lorsque l’humidité est piégée sous le revêtement pendant l’application ou le durcissement. Ce n’est pas un dépôt de sel mais un effet optique causé par le piégeage d’humidité ou de solvant dans le film de scellant. Le voile de scellant ne s’enlève pas comme une poudre et ne se dissout pas dans l’eau, il se trouve dans la couche de revêtement plutôt que sur celle-ci. La couleur change souvent avec l’angle de vue et peut apparaître irisée. L’application d’une petite quantité de xylène ou du solvant recommandé par le fabricant sur une zone test peut temporairement éliminer le voile de scellant en redissolvant le film, une réaction qui ne se produit pas avec l’efflorescence.

Efflorescence contre Migration de Latex (Lessivage de Polymère) : Les produits cimentaires modifiés par des polymères, tels que certains coulis de carrelage, mortiers de réparation et revêtements imperméabilisants, peuvent présenter un film de surface blanc causé par la migration et le dépôt de polymères de latex plutôt que de sels. Ce phénomène se produit lorsque l’émulsion de polymère se brise prématurément, souvent en raison d’un excès d’eau, d’un durcissement inapproprié ou d’apprêts incompatibles, et que les particules de polymère migrent vers la surface. Le dépôt peut ressembler à de l’efflorescence mais est organique plutôt que minéral. Il peut être distingué par son comportement sous la chaleur : les dépôts de latex ramollissent et peuvent devenir collants lorsqu’ils sont chauffés avec un pistolet à air chaud, tandis que les dépôts de sel ne sont pas affectés.

Efflorescence dans les structures aéroportuaires et aéronautiques

Les chaussées aéroportuaires, les voies de circulation, les aires de trafic et les infrastructures en béton connexes présentent des conditions uniques qui influencent la formation, la signification et la gestion de l’efflorescence. Ces structures sont soumises à des régimes de charge, des expositions environnementales et des exigences opérationnelles qui diffèrent sensiblement des applications de construction conventionnelles.

Mécanismes d’efflorescence spécifiques aux chaussées : Les chaussées en béton des aérodromes sont généralement construites comme des chaussées en béton ordinaire jointées (JPCP) ou des chaussées en béton armé jointées (JRCP) avec des dalles de 300 à 500 mm d’épaisseur et conçues pour des durées de vie de service de 20 à 30+ ans sous un chargement aéronautique lourd. Les joints entre les dalles, qu’il s’agisse de joints de retrait, de joints de dilatation ou de joints de construction, créent des voies préférentielles pour l’infiltration d’eau. L’eau pénétrant par des produits de scellement de joints non scellés ou détériorés s’infiltre à travers les faces des joints, dissout l’hydroxyde de calcium de la pâte de ciment et émerge aux bords des dalles et dans les réservoirs de joints sous forme d’efflorescence. Cette efflorescence associée aux joints est particulièrement significative car le joint est également le point d’entrée principal des produits chimiques de dégivrage appliqués sur la surface de la chaussée. Dans les aéroports des climats froids, de grandes quantités d’acétate de potassium, d’acétate de sodium, de formiate de sodium ou de dégivrants à base d’urée sont appliquées sur les pistes, les voies de circulation et les aires de trafic pendant les opérations hivernales. Ces produits chimiques, dissous dans l’eau de fonte, pénètrent dans les joints et peuvent se combiner avec les sels dérivés du béton pour produire des compositions d’efflorescence complexes.

Réaction Alcali-Silice (RAS) et Efflorescence : Le béton des aérodromes contenant des agrégats réactifs est sensible à la RAS, une réaction chimique entre les hydroxydes alcalins dans la solution interstitielle et certaines formes de silice réactive dans les agrégats qui produit un gel alcali-silice expansif. Ce gel peut absorber de l’eau et gonfler, provoquant des fissurations en carte. Le gel lui-même est souvent blanc et peut être extrudé des fissures sur la surface de la chaussée, où il peut être confondu avec l’efflorescence conventionnelle. Le gel de RAS peut être distingué de l’efflorescence ordinaire par son aspect translucide et vitreux lorsqu’il est frais (avant séchage), sa tendance à se former en association avec des motifs de fissuration en carte caractéristiques, et sa persistance, le gel de RAS ne se dissout pas facilement dans l’eau et n’effervesce pas avec l’acide. Dans le contexte de l’inspection automatisée des chaussées, il est essentiel de distinguer l’efflorescence bénigne de l’exsudation de gel de RAS nuisible car leurs implications structurelles sont totalement différentes.

Interactions avec les Produits Chimiques de Dégivrage : Les opérations de dégivrage et d’antigivrage des aérodromes introduisent des produits chimiques qui interagissent avec le béton d’une manière pertinente pour l’évaluation de l’efflorescence. Les dégivrants à base d’acétate de potassium et d’acétate de sodium sont connus pour accélérer la réaction alcali-silice dans les bétons sensibles. L’acétate de calcium et de magnésium (CMA) est moins agressif mais peut contribuer au calcium dans les dépôts d’efflorescence. Les dégivrants à base d’urée peuvent s’hydrolyser en ammoniac et en dioxyde de carbone, accélérant potentiellement la carbonatation du béton près de la surface. Les résidus blancs visibles laissés sur les surfaces des chaussées après les opérations de dégivrage peuvent être confondus avec l’efflorescence, cependant, ce sont généralement des résidus de dégivrant n’ayant pas réagi qui se dissoudront complètement lors de la prochaine pluie, tandis que la véritable efflorescence provenant des sels du béton persiste ou se reforme.

Classification des Détresses des Chaussées FAA et OACI : Le « Concrete Surfaced Airfields Distress Manual » de la FAA ne répertorie pas l’efflorescence comme un type de détresse distinct dans la méthodologie de l’Indice de Condition de Chaussée (PCI), mais l’efflorescence est notée comme un indicateur secondaire accompagnant plusieurs détresses classifiées. Dans les dommages aux produits de scellement de joints (code de détresse FAA 62 pour les chaussées rigides), l’efflorescence aux joints accompagne souvent la défaillance du produit de scellement et signale une pénétration d’humidité à travers le système de joints. Dans les fissurations de durabilité (fissuration « D », code de détresse FAA 58), l’efflorescence peut apparaître en association avec le motif de fissures fines caractéristique de la susceptibilité au gel-dégel des agrégats. Le Manuel de Conception des Aérodromes de l’OACI (Doc 9157, Partie 3, Chaussées) traite de l’importance du drainage souterrain et du scellement des joints dans la prévention de la détérioration liée à l’humidité, directement pertinente pour le contrôle de l’efflorescence dans les chaussées aéronautiques. La norme de l’Indice de Condition de Chaussée (ASTM D5340 pour les aérodromes) inclut l’évaluation de l’état des joints et des détresses liées à l’humidité dans le cadre de l’évaluation globale de l’état.

Considérations d’Inspection pour le Béton des Aérodromes : L’inspection visuelle du béton des aérodromes pour l’efflorescence est compliquée par les contraintes opérationnelles, les inspections se produisent généralement pendant des fenêtres de temps limitées entre les mouvements d’aéronefs, souvent la nuit sous un éclairage artificiel qui peut modifier le contraste apparent et la visibilité des dépôts blancs. Les traitements de surface des chaussées, y compris les composés de cure, les scellants pénétrants et l’élimination périodique du caoutchouc des zones de toucher des pistes (à l’aide d’eau à haute pression, de solvants chimiques ou de meulage mécanique), peuvent affecter l’apparence de l’efflorescence et sa détectabilité. Les opérations d’élimination du caoutchouc en particulier peuvent abraser la surface du béton, exposant potentiellement une pâte fraîche avec des caractéristiques d’efflorescence différentes. Les systèmes d’inspection automatisés déployés sur les surfaces des aérodromes doivent être robustes à ces artefacts opérationnels et capables de distinguer l’efflorescence des dépôts de caoutchouc, des marques de peinture, des résidus de produits de scellement et des résidus de dégivrant.

Prévention et remédiation

La gestion efficace de l’efflorescence suit une approche hiérarchique : la prévention lors de la conception et de la construction est préférable à la remédiation après coup, et lorsque l’efflorescence se produit, l’identification et le traitement de la source d’humidité sont plus importants que le simple nettoyage du dépôt de surface.

Stratégies de prévention

Sélection des Matériaux : La première ligne de défense contre l’efflorescence consiste à minimiser les sels solubles disponibles dans le système de béton ou de maçonnerie. L’utilisation de ciment Portland à faible teneur en alcalis (répondant à la limite optionnelle de 0,60 % d’équivalent Na₂O de l’ASTM C150) réduit le sodium et le potassium disponibles pour l’efflorescence de sulfate et de carbonate. Des agrégats propres et lavés répondant aux normes ASTM C33 ou équivalentes éliminent les contributions de sel des sources d’agrégats, les sables non lavés, en particulier ceux provenant de dépôts marins ou évaporitiques, peuvent contenir des quantités importantes de contamination par les chlorures et les sulfates. L’eau de gâchage doit répondre aux exigences de l’ASTM C1602 concernant les solides dissous totaux, l’eau potable est généralement acceptable, tandis que l’eau de mer ou l’eau saumâtre est inacceptable pour le béton armé en raison de la teneur en chlorure. Les matériaux cimentaires supplémentaires (MCS) tels que les cendres volantes (Classe F, répondant à l’ASTM C618), le laitier granulé broyé de haut-fourneau (LGBF, répondant à l’ASTM C989) et la fumée de silice (répondant à l’ASTM C1240) réagissent avec l’hydroxyde de calcium par des réactions pouzzolaniques, consommant le principal précurseur de l’efflorescence et densifiant simultanément la microstructure pour réduire la perméabilité. Le béton contenant 15 à 30 % de cendres volantes ou 30 à 50 % de remplacement du ciment par du laitier présente généralement une efflorescence primaire considérablement réduite.

Conception du Mélange et Mise en Place : Un faible rapport eau-matériaux cimentaires (e/mc), inférieur à 0,45 pour une exposition générale et inférieur à 0,40 pour une exposition sévère, réduit à la fois le volume des pores capillaires et leur interconnectivité, limitant le transport de l’eau. Les adjuvants réducteurs d’eau et les superplastifiants (répondant à l’ASTM C494 Types A et F) permettent de faibles rapports e/mc tout en maintenant l’ouvrabilité. Une consolidation appropriée par vibration mécanique élimine les vides d’air piégés qui pourraient servir de réservoirs d’eau. Un durcissement adéquat, maintenant une humidité continue et une température favorable pendant un minimum de 7 jours à des températures supérieures à 10°C, ou plus longtemps pour le béton contenant du laitier ou des cendres volantes, assure une hydratation complète des particules de ciment, réduisant la disponibilité résiduelle de l’hydroxyde de calcium. Pour le béton préfabriqué, les méthodes de durcissement accéléré, y compris le durcissement à la vapeur, peuvent réduire considérablement l’efflorescence primaire en favorisant une hydratation rapide et une carbonatation précoce.

Gestion de l’Humidité dans la Conception : La prévention de l’infiltration d’eau dans les structures achevées nécessite des détails de conception intégrés. Des avant-toits efficaces, des bords goutte d’eau et des chaperons dévient l’eau de pluie des surfaces des murs. Des solins traversants aux angles d’étagère, linteaux, têtes de fenêtres et à la base des murs interceptent l’eau qui migre vers le bas et la dirigent vers l’extérieur par des barbacanes. La construction de murs creux avec un vide d’air minimum de 50 mm (2 pouces) et un espacement approprié des barbacanes (tous les 600-800 mm, ou 24-32 pouces, à la base de la cavité) assure le drainage et la ventilation qui empêchent l’accumulation d’humidité. Sous le niveau du sol, une couche d’arrêt d’humidité (DPC) ou une membrane d’étanchéité correctement installée empêche la remontée capillaire des eaux souterraines dans les fondations et les murs. Dans la construction de chaussées, une plate-forme correctement inclinée et une couche de base perméable avec des drains de bordure empêchent l’accumulation d’eau sous les dalles. Les produits de scellement des joints dans les chaussées et les joints de dilatation des murs doivent être entretenus pour empêcher l’entrée d’eau, les produits de scellement en silicone, polysulfure et polyuréthane ont des durées de vie de service typiques de 10 à 20 ans avant de nécessiter un remplacement.

Traitements de Surface : Les hydrofuges pénétrants à base de silane, de siloxane ou de mélanges silane-siloxane peuvent réduire considérablement l’absorption d’eau dans le béton et la maçonnerie tout en maintenant la perméabilité à la vapeur, permettant à l’humidité interne de s’échapper sous forme de vapeur plutôt que d’être piégée sous un revêtement filmogène. Ces traitements agissent en se liant chimiquement au substrat de silicate, créant une couche moléculaire hydrophobe sur les parois des pores sans obstruer les pores eux-mêmes. L’angle de contact de l’eau sur les surfaces traitées dépasse typiquement 100°, ce qui fait perler l’eau plutôt que de s’étaler. Les traitements au silane correctement appliqués peuvent réduire l’absorption d’eau de 80 à 95 % selon la porosité du substrat et le taux d’application. Ces traitements doivent être appliqués sur des surfaces propres et sèches pour une pénétration et une liaison appropriées, l’application sur des surfaces avec efflorescence active peut piéger les sels sous le traitement. Les revêtements filmogènes, acrylique, époxy, uréthane, ne sont généralement pas recommandés pour le contrôle de l’efflorescence sur le béton extérieur car ils peuvent piéger l’humidité et exacerber la cristallisation du sel sous la surface.

Méthodes de remédiation

Brossage à Sec : L’efflorescence légère et fraîche sur les surfaces lisses peut souvent être enlevée par brossage à sec avec une brosse en nylon rigide ou en fibres naturelles, suivie d’une collecte par aspiration de la poudre délogée pour empêcher le re-dépôt. Cette méthode est appropriée pour les dépôts poudreux et non carbonatés mais est inefficace sur l’efflorescence durcie et carbonatée. La surface doit être sèche pendant le brossage pour éviter d’étaler les sels dans les pores.

Lavage à l’Eau : Après le brossage à sec pour enlever le dépôt en vrac, un lavage à l’eau sous pression (1000-3000 psi, ou environ 7-21 MPa) peut dissoudre et enlever les sels solubles dans l’eau restants. La surface doit ensuite être soigneusement séchée, à l’aide de souffleurs d’air, d’aspirateurs humides pour enlever l’eau stagnante, et en permettant une ventilation adéquate, pour empêcher l’eau de rinçage de simplement re-déposer les sels dissous comme nouvelle efflorescence. L’eau chaude est plus efficace que l’eau froide pour dissoudre les sels en raison d’une solubilité plus élevée à des températures élevées. Cette méthode est efficace pour l’efflorescence fraîche et soluble dans l’eau mais n’enlèvera pas les dépôts de carbonate de calcium carbonatés.

Nettoyage Chimique : Pour l’efflorescence tenace et carbonatée qui résiste au lavage à l’eau, des nettoyants acides sont nécessaires pour dissoudre le carbonate de calcium. Une solution diluée d’acide muriatique (acide chlorhydrique, HCl) à une concentration de 5-10 % (correspondant à la dilution de HCl commercial à 30-32 % avec 3 à 6 parties d’eau) est un traitement traditionnel. Des précautions de sécurité critiques sont obligatoires : ajoutez toujours l’acide à l’eau (jamais l’inverse) pour éviter les éclaboussures exothermiques violentes, portez un équipement de protection individuelle complet comprenant des gants résistants aux acides, une protection oculaire et une protection respiratoire, pré-mouillez la surface pour limiter l’absorption d’acide dans le béton, appliquez la solution avec un pulvérisateur à basse pression ou une brosse, laissez un temps de pause de 2 à 5 minutes avec un léger brossage, et rincez abondamment à l’eau propre. La réaction est : CaCO₃ + 2HCl → CaCl₂ + H₂O + CO₂↑. Les nettoyants propriétaires commerciaux à base d’acide phosphorique, d’acide glycolique ou d’acide citrique sont des alternatives moins agressives qui présentent un risque plus faible de mordançage de surface et sont préférés pour le béton coloré.

Évaluation Avant Traitement : Une petite zone test doit toujours être traitée en premier pour confirmer l’efficacité et vérifier que la méthode de nettoyage n’endommage pas ou ne décolore pas le substrat. Les nettoyants acides peuvent mordancer les surfaces en béton polies ou lisses, modifier la couleur du béton coloré dans la masse et dissoudre certains types de pierre naturelle (en particulier les pierres calcaires comme le calcaire et le marbre). Pour la maçonnerie historique et les structures culturellement significatives, les méthodes de nettoyage doivent être spécifiées par un professionnel de la conservation, car les techniques agressives peuvent causer des dommages irréversibles aux matériaux vieillis.

Traitement de la Cause Profonde : L’étape la plus critique dans la remédiation de l’efflorescence est d’identifier et de corriger la source d’humidité. Nettoyer l’efflorescence sans traiter l’infiltration d’eau est futile, les dépôts réapparaîtront, potentiellement avec une plus grande sévérité car chaque cycle humide-sec mobilise des sels supplémentaires de plus en plus profonds dans le matériau. Une enquête systématique doit évaluer : les systèmes de drainage du toit et des murs pour les obstructions ou les défauts, le nivellement et le drainage de surface adjacents à la structure, les systèmes de plomberie pour les fuites, en particulier dans les espaces cachés, les systèmes d’irrigation qui peuvent mouiller les murs ou les chaussées, les motifs de condensation associés au CVC ou aux différentiels de température, et les produits de scellement de joints, les solins et les membranes d’étanchéité pour la détérioration. Une fois la source d’humidité identifiée et corrigée, le béton ou la maçonnerie doit être laissé sécher complètement, cela peut nécessiter des semaines ou des mois selon l’épaisseur du matériau, les conditions ambiantes et l’étendue de la saturation, avant que tout traitement de surface protecteur ne soit appliqué.

Remédiation de la Crypto-Efflorescence : Lorsque les sels ont cristallisé dans les pores sous la surface plutôt qu’à la surface (crypto-efflorescence), le nettoyage de surface seul est insuffisant. Des traitements par cataplasme spécialisés peuvent attirer les sels sous la surface vers la surface où ils peuvent être enlevés. Un cataplasme consiste en un matériau absorbant (argile, terre de diatomée, cellulose ou pulpe de papier) mélangé à de l’eau ou un solvant qui est appliqué comme une pâte épaisse sur la zone affectée. Lorsque le cataplasme sèche, l’action capillaire attire l’humidité, et les sels dissous, du substrat dans le cataplasme, où les sels sont piégés lorsque l’eau s’évapore de la surface du cataplasme. Plusieurs applications de cataplasme peuvent être nécessaires pour les matériaux fortement chargés en sel. Cette technique est une pratique courante dans la conservation de la pierre et de la maçonnerie mais est applicable à tout matériau poreux à base de ciment avec une accumulation de sel sous la surface.
