L’injection d’époxy est une technique de réparation structurelle du béton dans laquelle une résine époxy à faible viscosité est forcée sous pression dans les fissures du béton pour souder les faces de la fissure, restaurer la continuité structurelle et sceller l’élément contre la pénétration d’humidité et de chlorures. La méthode est définie et régie par la spécification du comité ACI 503 pour la réparation des fissures par injection d’époxy (ACI 503.7-07), la norme ASTM C881 Spécification standard pour les systèmes de liaison à base de résine époxy pour le béton, et la directive technique ICRI n° 03734 (maintenant ICRI 210.1R-2016) pour la vérification des performances des réparations par injection d’époxy. L’injection d’époxy est utilisée avec succès depuis des décennies sur les bâtiments, ponts, barrages, parkings, tunnels, structures maritimes et installations industrielles dans le monde entier.
Objectif de l’Injection d’Époxy
L’objectif principal de l’injection d’époxy est de restaurer l’intégrité structurelle d’un élément en béton fissuré. Lorsqu’elle est correctement exécutée, l’époxy injecté développe une force d’adhérence qui dépasse la résistance à la traction du béton environnant — ce qui signifie que lors d’une mise en charge ultérieure, la rupture se produira dans le béton lui-même plutôt qu’à l’interface époxy-béton. On décrit souvent cela comme « ressouder la fissure ». Selon l’ACI RAP-1 (Guide de terrain des procédures d’application de réparation du béton), l’objectif secondaire est de réduire la pénétration d’humidité à travers la fissure, protégeant ainsi les armatures en acier enrobées de la corrosion.
L’injection d’époxy est classée comme une méthode de réparation structurelle car elle rétablit l’action composite de la section en béton. Cela la distingue des méthodes non structurelles telles que le remplissage des fissures avec des mastics ou le rainurage et scellement, qui ne scellent que la surface contre l’infiltration d’eau sans restaurer la capacité portante. La méthode restaure la résistance de conception d’origine de l’élément à condition que la fissure soit dormante, que la cause de la fissuration ait été traitée et que la procédure d’injection suive les spécifications du fabricant du matériau et les directives applicables de l’ACI ou de l’ICRI.
Les fissures dans le béton sont inévitables. Selon l’ACI 224.1R-07, les causes typiques incluent le retrait de séchage, la contraction ou dilatation thermique, le tassement, l’absence de joints de contrôle appropriés, les conditions de surcharge produisant des fissures de flexion, de traction ou de cisaillement, et le retrait au mouvement. L’injection d’époxy ne traite pas la cause profonde de la fissure — elle répare la fissure après que la cause a été identifiée et corrigée. Si la cause sous-jacente (comme le tassement des fondations ou le mouvement thermique) est toujours active, la réparation à l’époxy échouera par une re-fissuration adjacente à l’injection.
Fissures Adaptées vs. Non Adaptées à l’Injection d’Époxy
Toutes les fissures dans le béton ne sont pas candidates à l’injection d’époxy. La distinction entre les fissures dormantes (non mobiles) et les fissures actives (mobiles) est le facteur le plus important pour déterminer l’adéquation.
| État de la fissure | Adaptée à l’injection d’époxy ? | Raison |
|---|---|---|
| Dormante (non mobile), sèche | Oui | L’époxy adhère de façon permanente au béton durci |
| Dormante, humide mais séchable | Oui, avec époxy tolérant à l’humidité | Les formulations spéciales s’adaptent à l’humidité résiduelle |
| Active (mouvement thermique, tassement ou charge d’exploitation) | Non | De nouvelles fissures se formeront adjacentes à la réparation |
| Eau qui fuit activement | Non | L’eau empêche l’adhérence de l’époxy et lessive la résine non durcie |
| Fissures dues à la corrosion des armatures | Non | La corrosion continue provoquera de nouvelles fissures |
| Fissures capillaires ≥ 0,002 po (0,05 mm) | Oui | L’époxy à faible viscosité pénètre par capillarité |
| Fissures > 1/4 po (6 mm) | Limitée | L’époxy peut s’écouler avant durcissement ; envisager d’abord un injection de coulis |
Selon l’ACI 224.1R-07, des fissures aussi fines que 0,002 pouce (0,05 mm) peuvent être soudées par injection d’époxy. Le manuel de réparation du béton du TxDOT note que bien que 0,002 pouce soit théoriquement injectable, il est souvent difficile de remplir efficacement les fissures plus fines que 0,005 pouce (0,13 mm) dans la pratique. La limite pratique supérieure pour l’injection d’époxy de routine est d’environ 1/4 de pouce (6 mm) — les fissures plus larges peuvent nécessiter un matériau de remplissage ou un époxy de viscosité gel pour éviter l’écoulement avant durcissement.
Les fissures causées par la corrosion des armatures en acier ne doivent pas être réparées par injection d’époxy car le processus de corrosion se poursuivra dans la fissure scellée, générant des forces expansives qui provoquent la formation de nouvelles fissures adjacentes à la réparation d’origine. Ces fissures nécessistent l’enlèvement du béton délaminé ou écaillé, le nettoyage et le traitement des armatures en acier, et la restauration de la section avec un mortier ou béton de réparation cimentaire.
Les fissures actives — celles qui présentent un mouvement sous les charges d’exploitation, les cycles thermiques ou un tassement continu — se re-fissureront après l’injection d’époxy. L’époxy crée une liaison rigide plus résistante que le béton environnant, donc tout mouvement ultérieur concentre les contraintes aux limites de la réparation, provoquant la formation de nouvelles fissures immédiatement adjacentes à la ligne d’injection. Ce phénomène est bien documenté dans l’ACI 224.1R-07 et la littérature de l’ICRI.
Préparation de Surface pour l’Injection d’Époxy
La préparation de surface est l’étape la plus critique du processus d’injection d’époxy. Selon l’ACI RAP-1, la surface d’environ 1/2 pouce (13 mm) de large de chaque côté de la fissure doit être nettoyée pour garantir que le capuchon d’étanchéité (le matériau qui retient l’époxy pendant l’injection) adhère correctement au béton.
Méthodes de Nettoyage
Le brossage métallique est la méthode recommandée pour nettoyer la surface en béton le long de la fissure. Les meuleuses mécaniques sont déconseillées selon l’ACI RAP-1 car elles peuvent forcer la poussière de meulage dans la fissure, ce qui peut bloquer la pénétration de l’époxy. Le manuel de réparation du béton du TxDOT renforce cette mise en garde : « À moins que le fabricant ou l’ingénieur ne l’exige spécifiquement, ne meulez pas le béton autour de la fissure pour enlever les contaminants ou créer une rainure en V le long de la fissure. »
Les contaminants peuvent être éliminés par :
- Eau sous haute pression — efficace pour enlever les débris meubles, mais nécessite un séchage ultérieur
- Air comprimé sans huile — souffle l’intérieur des fissures ; l’air doit être sans huile pour éviter de contaminer la surface d’adhérence
- Aspirateurs industriels — élimine la poussière sans la forcer plus profondément dans la fissure
- Air chauffé — accélère le séchage des fissures nettoyées à l’eau avant d’injecter des époxys sensibles à l’humidité
Pour les fissures qui traversent complètement une section de béton, le nettoyage des deux côtés est recommandé. Les fissures verticales doivent être nettoyées de bas en haut pour permettre aux débris de tomber plutôt que d’être poussés plus profondément.
Rainurage en V
Là où les surfaces en béton adjacentes à la fissure sont détériorées, l’ACI RAP-1 permet le rainurage en V de la fissure jusqu’à atteindre un béton sain. Les rainures en V sont également utilisées lorsque des pressions d’injection élevées nécessitent un capuchon d’étanchéité plus résistant. Cependant, le TxDOT conseille que si une rainure en V est creusée, la poussière résultante doit être soigneusement éliminée à l’aide d’air comprimé ou de jet d’eau à haute pression, et la fissure doit être complètement sèche avant de procéder à l’application du scellant de surface ou au travail d’injection.
Perçage pour l’Installation des Ports
Dans certains cas où l’intérieur de la fissure est obstrué par des débris près de la surface, des trous peuvent être percés en angle pour intersecter la fissure sous la couche de débris. Le manuel de réparation du béton du TxDOT spécifie que ces trous doivent être percés en angle afin que les ports d’injection intersectent la fissure sous la surface, loin de la zone contaminée. Lors de l’utilisation d’air comprimé pour le nettoyage, il faut veiller à ne pas forcer les débris plus profondément dans la fissure.
Sélection de l’Époxy selon l’ASTM C881
La sélection de la formulation d’époxy appropriée est régie par l’ASTM C881 / C881M-20a, qui classe les systèmes de liaison à base de résine époxy pour le béton en sept types, trois grades et six classes. Pour l’injection d’époxy de béton durci à béton durci, les spécifications pertinentes se trouvent dans les Types I à IV.
Types selon l’ASTM C881
| Type | Application | Résistance minimale à la compression (7 jours) | Résistance minimale à la traction (7 jours) |
|---|---|---|---|
| Type I | Applications non portantes | 8 000 psi (55 MPa) | 5 000 psi (34 MPa) |
| Type II | Pour liaison de béton fraîchement mélangé à du béton durci | 8 000 psi | 5 000 psi |
| Type III | Pour liaison de matériaux antidérapants au béton | 8 000 psi | 5 000 psi |
| Type IV | Applications structurelles portantes | 10 000 psi (69 MPa) | 7 000 psi (48 MPa) |
| Type V | Pour scellement des fissures de surface (capuchon d’étanchéité) | 4 000 psi | 2 000 psi |
| Type VI | Pour liaison, avec temps de travail prolongé | 5 000 psi | 2 500 psi |
| Type VII | Pour applications sur surfaces humides ou mouillées | Variable | Variable |
Pour la réparation structurelle des fissures, l’époxy Type IV, Grade 1 est la spécification standard utilisée par le TxDOT et la plupart des agences de transport. L’époxy de Type IV offre une résistance à la compression plus élevée (10 000 psi vs 8 000 psi minimum à 7 jours), une résistance à la traction plus élevée (7 000 psi vs 5 000 psi), un module de compression plus élevé (200 000 psi minimum vs 150 000 psi), et exige une température minimale de déflexion sous chaleur de 120 °F (49 °C) — essentielle pour les structures exposées à des températures élevées ou à la lumière directe du soleil.
Grades selon l’ASTM C881 (Viscosité)
| Grade | Plage de viscosité | Applications |
|---|---|---|
| Grade 1 (Faible viscosité) | Maximum 2 000 cps | Pour injection dans les fissures étroites ≤ 0,010 po (0,3 mm) ; les époxys d’injection typiques sont de 500 cps ou moins |
| Grade 2 (Viscosité moyenne) | 2 000 à 10 000 cps | Pour les fissures plus larges > 0,010 po ou injection à accès unilatéral |
| Grade 3 (Non coulant) | Consistance ≤ 1/4 po | Pour applications sur surfaces verticales et en surplomb, capuchons d’étanchéité |
La viscosité appropriée dépend de la largeur de la fissure, de l’épaisseur de la section et de l’accès d’injection. L’ACI RAP-1 spécifie que pour des largeurs de fissure 0,010 pouce (0,3 mm) ou moins, un époxy à faible viscosité de 500 centipoises (cps) ou moins doit être utilisé. Pour les fissures plus larges, ou lorsque l’accès d’injection est limité à un côté, un matériau de viscosité moyenne à gel peut être plus approprié.
Classes selon l’ASTM C881 (Tolérance à l’Humidité)
| Classe | Description |
|---|---|
| Classe A | Application sur surface sèche, températures 60-80 °F (16-27 °C) |
| Classe B | Application sur surface sèche, températures inférieures à 60 °F (16 °C) |
| Classe C | Application sur surface humide, températures 60-80 °F (16-27 °C) |
| Classe D | Application sur surface humide, températures inférieures à 60 °F (16 °C) |
| Classe E | Application sur surface sèche, temps de travail prolongé |
| Classe F | Application sur surface sèche, temps de travail très court |
Critères de Sélection Supplémentaires
Au-delà de la classification ASTM C881, les caractéristiques suivantes du produit doivent être considérées selon l’ACI RAP-1 :
- Module d’élasticité (rigidité) — affecte le transfert de charge à travers la fissure réparée
- Durée de vie utile (temps de gel) — doit être suffisamment longue pour une injection complète mais assez courte pour un séquencement pratique ; minimum 30 minutes selon l’ASTM C881
- Tolérance à l’humidité — critique pour les fissures humides qui ne peuvent pas être complètement séchées
- Couleur — peut affecter l’apparence esthétique de la réparation finale
- Résistances à la compression, à la flexion et à la traction — doivent atteindre ou dépasser les propriétés du béton lui-même
Pour les sections en béton de plus de 12 pouces (305 mm) d’épaisseur, le temps de travail peut devoir être augmenté et la viscosité diminuée à mesure que la fissure se rétrécit.
Procédure d’Injection
La procédure d’injection d’époxy suit une séquence systématique : installation des ports, application du capuchon d’étanchéité, mélange et injection, et retrait des ports.

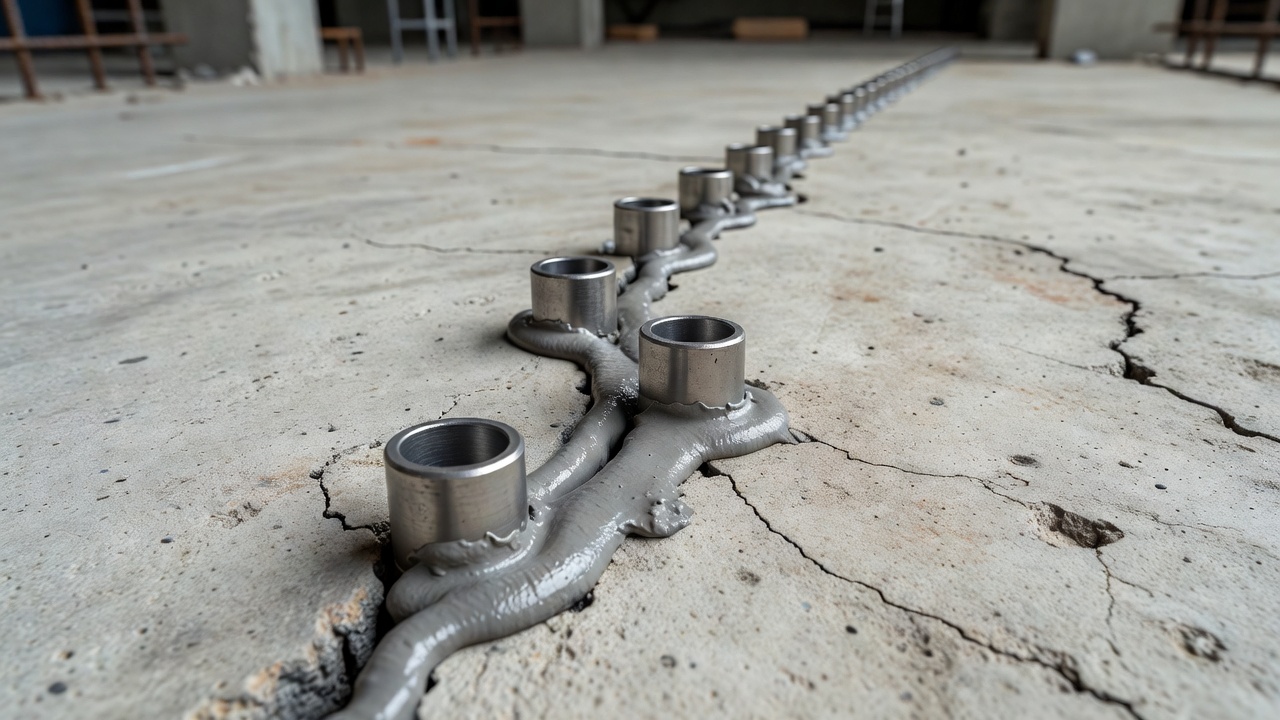

Installation des Ports
Les ports d’injection (également appelés adaptateurs de ports) sont des dispositifs tubulaires qui transfèrent la résine époxy sous pression dans la fissure. Deux types sont disponibles selon l’ACI RAP-1 :
- Ports montés en surface — adaptés à la plupart des fissures ; collés directement sur la fissure
- Ports montés sur embase — utilisés lorsque les fissures sont obstruées, par exemple par du béton calcifié ; installés dans des trous percés qui intersectent la fissure
Des pistolets d’injection propriétaires avec des buses à joint spéciaux sont également disponibles et peuvent être utilisés sans adaptateurs de ports séparés.
L’espacement des ports est typiquement de 8 pouces (200 mm) entre axes, avec un espacement accru pour les fissures plus larges. Le TxDOT spécifie que l’espacement des ports ne doit pas dépasser la profondeur de la fissure. Si la profondeur de la fissure est inconnue, l’espacement des ports doit suivre les recommandations du fabricant de la résine. Si la fissure traverse toute la section en béton, l’intervalle entre les ports ne doit pas dépasser l’épaisseur de la section.
Application du Capuchon d’Étanchéité
Le capuchon d’étanchéité retient l’époxy pendant qu’il est injecté sous pression. Pour les fissures qui traversent complètement une section, des capuchons d’étanchéité doivent être installés des deux côtés pour garantir le confinement. Les matériaux pour capuchon d’étanchéité comprennent les époxys, polyesters, cire de paraffine et mastic silicone. Les critères de sélection selon l’ACI RAP-1 incluent une consistance non coulante (pour les travaux verticaux ou en surplomb), la tolérance à l’humidité, la durée de vie utile et la rigidité (module d’élasticité).
Le capuchon d’étanchéité est généralement appliqué sur 1 pouce de large x 3/16 pouce d’épaisseur (25 x 5 mm) sur toute la longueur de la fissure, en faisant le pont entre les ports. Il doit être complètement durci avant de commencer l’injection. Avant d’installer le capuchon d’étanchéité, la partie la plus large de la fissure doit être marquée car c’est là que l’injection commencera.
Les changements de température du béton après l’installation du capuchon d’étanchéité mais avant l’injection peuvent provoquer la fissuration du capuchon. Si cela se produit, le capuchon d’étanchéité doit être réparé avant de procéder.

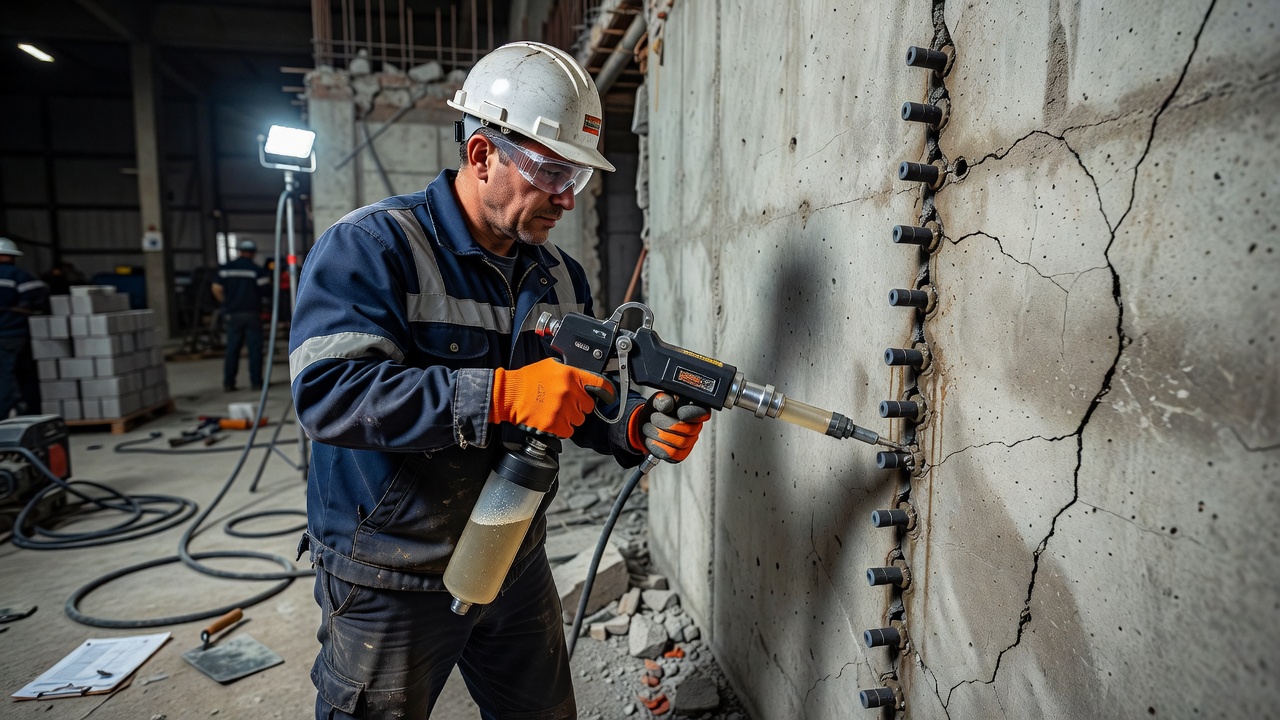

Mélange et Injection
Les composants de l’époxy doivent être dosés et mélangés strictement conformément aux exigences du fabricant. Un dosage approprié est essentiel : des rapports incorrects compromettront le durcissement et la résistance de la liaison. Les petits lots maintiennent le matériau frais et dissipent la chaleur de la réaction de durcissement exothermique.
Pour les fissures horizontales, l’injection commence à la section la plus large. Pour les fissures verticales, l’injection commence au port le plus bas et remonte vers le haut, permettant à l’époxy de remplir par le bas et de pousser l’air devant lui.
La pression d’injection est généralement maintenue à 50 à 100 psi (0,3 à 0,7 MPa) pour les fissures standard. Pour les fissures capillaires (plus fines que 0,010 pouce), la pression peut être augmentée jusqu’à environ 200 psi (1,3 MPa) maintenue jusqu’à 5 minutes par port. Une pression plus élevée peut être utilisée pour les fissures très étroites ou pour augmenter le taux d’injection, mais doit être gérée avec soin pour éviter l’éclatement du capuchon d’étanchéité ou des ports.
La séquence est :
- Injecter au port de départ jusqu’à ce que l’époxy émerge du port adjacent (refus)
- Boucher le port initial et continuer l’injection au port adjacent
- Si un port adjacent ne saigne pas, réévaluer — les ports peuvent nécessiter un espacement plus rapproché ou les débris peuvent nécessiter un dégagement
- Si la résine émerge d’un port non adjacent, boucher temporairement ce port et continuer
- Continuer la séquence jusqu’à ce que tous les ports aient été injectés et maintenus sous pression
- Boucher chaque port immédiatement après l’injection
L’ACI RAP-1 décrit le point final comme « pompage jusqu’au refus » — le point auquel aucun époxy supplémentaire ne peut être injecté et le port reste sous pression. Pour les fissures capillaires qui n’atteignent pas le refus, l’alternative est d’injecter à pression accrue (environ 200 psi) pendant 5 minutes.
Retrait des Ports et du Capuchon d’Étanchéité
Après que l’époxy a complètement durci (généralement 24 à 72 heures selon la formulation et la température), les ports et le capuchon d’étanchéité sont enlevés par chaleur, piquage ou meulage. Si l’apparence est acceptable, le capuchon d’étanchéité peut être laissé en place. Si un enlèvement complet est nécessaire pour un revêtement esthétique ultérieur, la surface est préparée par meulage.
Inspection Après l’Injection d’Époxy
La vérification de l’assurance qualité est essentielle pour confirmer que l’époxy a complètement pénétré la fissure et atteint la liaison structurelle prévue. L’ACI RAP-1 et la directive ICRI 03734 décrivent deux catégories de méthodes de vérification.

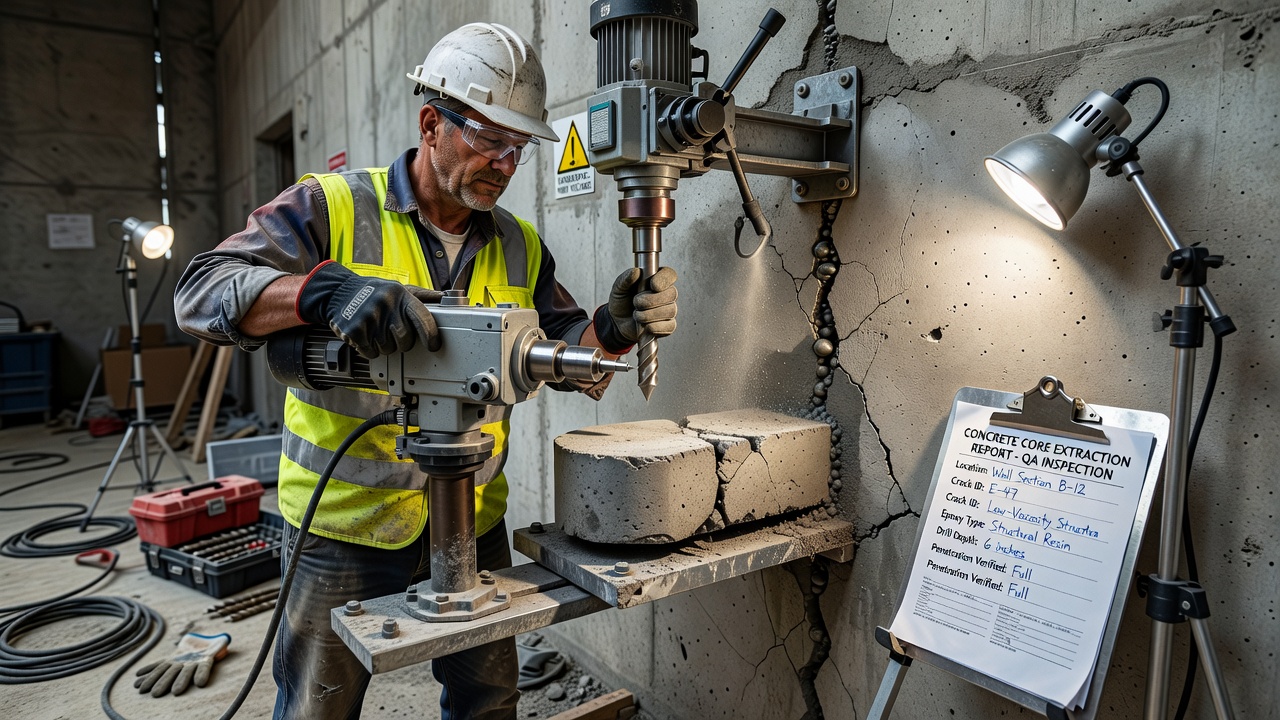

Vérification par Carottage
La méthode la plus directe consiste à extraire des carottes de 2 pouces (50 mm) de diamètre à travers la fissure réparée à des emplacements sélectionnés. Selon l’ACI RAP-1 :
- Les emplacements des carottes doivent éviter de couper les armatures en acier et les zones de forte contrainte
- Les trous de carottage sous la ligne d’eau doivent être évités ou correctement scellés
- L’époxy doit être complètement durci avant d’extraire une carotte
- La carotte est inspectée visuellement pour déterminer la pénétration de l’époxy dans la fissure
- Les carottes peuvent être testées selon l’ASTM C42 pour la résistance à la compression et à la traction par fendage afin de vérifier quantitativement la qualité de la liaison
- Après extraction, le trou de carottage est rebouché avec un coulis expansif cimentaire ou époxy compatible avec le substrat
La directive ICRI 03734 (maintenant ICRI 210.1R-2016) spécifie qu’une fissure injectée avec succès doit montrer un remplissage complet du plan de fissure avec de l’époxy, aucun vide ou zone non liée, et l’époxy doit être visible sous forme d’un film continu à travers la fissure. La carotte ne doit pas présenter de re-fissuration adjacente à la ligne d’injection ni de décollement à l’interface époxy-béton.
Méthodes d’Évaluation Non Destructives
Lorsque le carottage est peu pratique ou indésirable, trois méthodes END sont disponibles selon l’ACI RAP-1 :
- Impact Echo (IE) — utilise des ondes de contrainte générées par impact pour détecter les vides, délaminations et zones non liées dans le plan de fissure réparé
- Vitesse d’Impulsion Ultrasonore (UPV) — mesure la vitesse des ondes ultrasonores à travers le béton ; les changements de vitesse indiquent la présence de vides ou un manque de liaison
- Analyse Spectrale des Ondes de Surface (SASW) — analyse la dispersion des ondes de surface pour évaluer l’état de la fissure réparée en profondeur
L’ICRI 210.1R-2016 identifie cinq méthodes d’AQ/CQ au total : l’inspection visuelle, les essais en laboratoire (ASTM C42), les essais sur site (essais d’arrachement), l’échantillonnage par carottage et les END (IE, UPV, SASW). La norme recommande qu’au moins une méthode de vérification soit spécifiée dans les documents contractuels de réparation.
Injection d’Époxy dans la Réparation des Ponts
Les structures de ponts présentent des défis et des opportunités uniques pour l’injection d’époxy. Selon les recherches publiées par le Joint Transportation Research Program (JTRP) de l’Université Purdue, l’injection d’époxy aide à prolonger la durée de vie des tabliers de ponts et réduit le besoin de rapiéçage d’urgence des tabliers, améliorant à la fois les performances structurelles et la sécurité des usagers de la route.
Le manuel de réparation du béton du TxDOT consacre une section entière (Section 5 : Réparation des fissures — Époxy injecté sous pression) à la réparation des fissures de ponts en utilisant la résine époxy à faible viscosité TxDOT Type IX (qui est conforme à l’ASTM C881 Type IV, Grade 1). Le manuel spécifie que l’injection de fissures de béton avec de la résine époxy « exige beaucoup de compétence et d’expertise » et recommande que l’équipe de réparation reçoive une formation pratique d’un représentant technique du fabricant de la résine avant de procéder.
Considérations Spécifiques aux Ponts
- Prévention de l’infiltration de chlorures — Les tabliers de ponts sont exposés aux sels de déverglaçage. L’injection d’époxy scelle les fissures contre la pénétration des chlorures, protégeant les armatures en acier des dommages causés par la corrosion.
- Tabliers de ponts avec revêtement — L’injection d’époxy peut être effectuée à travers les revêtements de béton existants, à condition que le revêtement soit sain et lié au substrat.
- Éléments de pont sous-marins ou maritimes — Des formulations d’époxy tolérantes à l’humidité sont disponibles pour les réparations en zone de marée et de zone d’éclaboussure sur les piles et culées de ponts.
- Exigences portantes — Toutes les réparations structurelles de fissures de ponts nécessitent un époxy de Type IV (portant) tel que spécifié par l’AASHTO et les normes des agences de transport.
Le manuel de réparation du béton du TxDOT exige que le représentant technique du fabricant de la résine fournisse une formation pratique à l’équipe de réparation avant de procéder, ou que l’entrepreneur retienne une entreprise spécialisée pour effectuer les travaux. Cela reflète le haut niveau de compétence requis pour une injection d’époxy structurelle réussie.
Injection d’Époxy vs. Rainurage et Scellement
L’injection d’époxy et le rainurage et scellement sont des méthodes de réparation fondamentalement différentes servant des objectifs différents.
| Caractéristique | Injection d’Époxy | Rainurage et Scellement |
|---|---|---|
| Objectif | Restauration structurelle | Étanchéité uniquement |
| Plage de largeur de fissure | 0,002 à 0,25 pouce | Généralement > 0,02 pouce |
| Résistance de liaison | Restaure la pleine capacité structurelle | Aucune liaison structurelle |
| Pénétration | Pleine profondeur de fissure | Surface seulement (généralement 0,5–1 pouce) |
| Matériaux | Résine époxy à faible viscosité | Mastics flexibles (silicone, polyuréthane, caoutchouc appliqué à chaud) |
| Coût par pied linéaire | 50 $–150 $+ | 5 $–20 $ |
| Tolérance au mouvement de fissure | Aucune (fissures dormantes uniquement) | S’adapte au mouvement thermique |
| Complexité d’application | Élevée (nécessite main-d’œuvre qualifiée, équipement sous pression) | Faible (application manuelle, équipement minimal) |
Le rainurage et scellement consiste à creuser un réservoir peu profond (généralement de 0,5 à 1 pouce de profondeur et de 0,25 à 0,75 pouce de largeur) le long de la fissure, à le nettoyer et à placer un mastic flexible. Le mastic forme un capuchon étanche mais ne restaure pas la continuité structurelle. La méthode convient aux fissures non structurelles où la prévention de l’infiltration d’eau est la principale préoccupation.
L’injection d’époxy, en revanche, restaure l’intégrité structurelle de l’élément en liant les faces de la fissure sur toute la profondeur de la section. L’époxy développe une force d’adhérence qui dépasse la résistance à la traction du béton lui-même. Cela fait de l’injection d’époxy la méthode appropriée lorsque la fissure a compromis la capacité portante de la structure.
Le choix entre les deux méthodes dépend de l’importance structurelle de la fissure, du besoin de transfert de charge à travers le plan de fissure, et du fait que la fissure soit dormante ou active. Les directives de l’industrie (ACI 224.1R-07) recommandent une évaluation de l’état et une évaluation structurelle par un ingénieur professionnel agréé avant de sélectionner une méthode de réparation.
Limites de l’Injection d’Époxy
Malgré son efficacité pour la réparation structurelle des fissures, l’injection d’époxy présente plusieurs limites importantes qui doivent être comprises avant de sélectionner cette méthode.
Fissures Actives ou Mobiles
L’injection d’époxy n’est pas adaptée aux fissures actives qui se dilatent, se contractent ou présentent un mouvement dans le temps. La liaison rigide de l’époxy crée une section monolithique qui ne peut pas s’adapter au mouvement ultérieur. Si un mouvement se produit, le béton se fissurera à nouveau immédiatement adjacente à la zone réparée. C’est la cause la plus courante d’échec de l’injection d’époxy. Les causes de fissuration active comprennent les cycles thermiques, le tassement continu des fondations, les changements volumétriques dus à la réaction alcali-silice (RAS) et la fatigue induite par les charges d’exploitation.
Conditions d’Humidité et de Température
Les résines époxy sont sensibles à la température. La plupart des formulations nécessitent des températures ambiantes et du substrat supérieures à 40 °F (4 °C) pour un durcissement approprié. Les basses températures ralentissent la réaction de durcissement et peuvent empêcher le développement complet de la résistance. Les températures élevées accélèrent la réaction et réduisent la durée de vie utile. L’ASTM C881 traite cela par des formulations de Classe B (en dessous de 60 °F) avec des caractéristiques de durcissement modifiées.
Les époxys standards nécessitent des substrats secs. L’humidité à l’interface de liaison empêche l’adhésion et peut faire blanchir ou devenir trouble l’époxy. Bien que des formulations tolérantes à l’humidité (ASTM C881 Classe C et D) existent, elles sont moins efficaces que les produits pour substrat sec. Les fissures qui fuient activement ne peuvent pas être réparées avec de l’époxy car l’eau qui s’écoule empêche l’adhésion et lessive la résine non durcie. L’injection de polyuréthane est la méthode appropriée pour les fuites d’eau actives.
Fissures Liées à la Corrosion
Les fissures causées par la corrosion des armatures en acier ne doivent pas être réparées par injection d’époxy. Le processus de corrosion se poursuit dans la fissure scellée, générant des forces expansives qui créent de nouvelles fissures adjacentes à la réparation d’origine. Ces fissures nécessitent l’enlèvement du béton délaminé, le nettoyage et le traitement des armatures en acier, et la restauration de la section avec un mortier de réparation compatible.
Limitations Pratiques
- Plage de largeur de fissure — Bien que des fissures aussi fines que 0,002 pouce puissent théoriquement être injectées, les limitations pratiques exigent souvent des fissures plus larges que 0,005 pouce. Les fissures plus larges (au-dessus de 1/4 de pouce) peuvent nécessiter un pré-remplissage ou un époxy de viscosité gel.
- Exigences de compétence — L’injection d’époxy nécessite un personnel formé et expérimenté. Le manuel de réparation du béton du TxDOT déclare explicitement que la méthode « exige beaucoup de compétence et d’expertise ».
- Besoins en équipement — Des pompes à déplacement positif, des pistolets à calfeutrer à air comprimé ou des pots de peinture sous pression sont nécessaires, ainsi qu’un équipement de protection individuelle approprié.
- Apparence esthétique — Le processus de retrait du capuchon d’étanchéité et des ports peut laisser des imperfections de surface qui nécessitent une finition supplémentaire.
Re-Fissuration Après Réparation
Si une fissure correctement injectée se re-fissure après réparation, la cause est presque toujours un mouvement non résolu — la fissure n’était pas vraiment dormante. Selon l’ACI 224.1R-07, la re-fissuration se produit généralement adjacente à la réparation plutôt qu’à travers l’époxy lui-même, car la liaison époxy-béton est plus résistante que le béton environnant. Ce motif (fissuration à côté de la ligne de réparation) est un diagnostic d’une fissure active qui n’était pas adaptée à l’injection d’époxy.
Normes Applicables
L’injection d’époxy pour la réparation structurelle des fissures est régie par un ensemble complet de normes industrielles :
| Norme | Titre | Portée |
|---|---|---|
| ACI 503.7-07 | Spécification pour la réparation des fissures par injection d’époxy | Spécification standard pour les matériaux, procédures et contrôle qualité |
| ACI 224.1R-07 | Causes, évaluation et réparation des fissures dans les structures en béton | Guide sur l’évaluation des fissures et la sélection des méthodes de réparation |
| ACI RAP-1 | Guide de terrain des procédures d’application de réparation du béton : Réparation structurelle des fissures par injection d’époxy | Procédures de terrain étape par étape pour l’injection d’époxy |
| ASTM C881 / C881M-20a | Spécification standard pour les systèmes de liaison à base de résine époxy pour le béton | Classification des matériaux : types, grades, classes et exigences de propriétés |
| ICRI 210.1R-2016 (anciennement directive 03734) | Guide pour la vérification des performances de l’injection d’époxy des fissures de béton | Méthodes de vérification AQ/CQ incluant carottes et END |
| ACI 546R-96 | Guide de réparation du béton | Guide complet de réparation incluant la réparation des fissures |
| ACI 503R-93 | Utilisation des composés époxy avec le béton | Guide général sur les matériaux époxy pour le béton |
| ASTM C42 | Méthode d’essai standard pour l’obtention et l’essai de carottes forées et de poutres sciées en béton | Essai de carottes pour la vérification de la liaison |
L’American Concrete Institute (ACI) et l’International Concrete Repair Institute (ICRI) publient conjointement les bulletins des Procédures d’Application de Réparation du Béton (RAP), dont le RAP-1 est le guide de terrain définitif pour l’injection d’époxy. Ces normes doivent être spécifiées dans les documents contractuels et suivies par l’entrepreneur en réparation, l’ingénieur et l’équipe d’assurance qualité du propriétaire.
Résumé
L’injection d’époxy est une méthode de réparation structurelle éprouvée qui restaure les éléments en béton fissurés à leur résistance d’origine et les scelle contre la pénétration d’humidité et de chlorures. La méthode nécessite une évaluation minutieuse des fissures — seules les fissures dormantes, sèches ou séchables, exemptes de corrosion continue, sont des candidates appropriées. La préparation de surface, la sélection appropriée des matériaux selon l’ASTM C881, l’injection systématique à partir du point le plus large ou le plus bas, et la vérification de l’assurance qualité par carottage ou END sont essentielles pour des résultats réussis. Lorsqu’elle est correctement appliquée selon les normes de l’ACI et de l’ICRI, l’injection d’époxy produit une réparation plus résistante que le béton environnant, avec des forces d’adhérence dépassant 1 500 psi à 14 jours de cure humide pour les matériaux de Type IV. Les limites de la méthode — en particulier son incompatibilité avec le mouvement actif et les conditions humides — doivent être respectées pour éviter une défaillance prématurée et une re-fissuration.
