Les joints de dilatation de pont sont des dispositifs structurels qui accommodent les mouvements thermiques, le fluage, le retrait et la déflexion sous charge vive entre les travées ou entre le tablier et les culées. Couvre les types de joints : à bande d’étanchéité, modulaires, à plaques à doigts, à joint de compression, à plaque coulissante et à bouchon asphaltique. Détaille la sélection selon la plage de mouvement, l’intégration de l’étanchéité, la qualité d’installation, les modes de détérioration, les protocoles d’inspection, les stratégies d’entretien et les alternatives de pont sans joint.
Un joint de dilatation de pont est un assemblage mécanique installé dans un espace délibérément ménagé entre des segments adjacents du tablier d’un pont ou entre un tablier et sa culée. Son objectif est de permettre à la superstructure de se dilater et de se contracter librement en réponse aux fluctuations de température, au fluage et au retrait du béton, aux déflexions sous charge vive et aux déplacements sismiques, tout en fermant simultanément l’espace contre l’eau, les produits chimiques de déverglaçage et les débris. Le joint doit également transférer les charges des roues en douceur à travers l’espace sans produire de forces d’impact, de bruit ou d’inconfort de roulement inacceptables.
Le mouvement principal qu’un joint de dilatation accommode est la dilatation et la contraction thermiques. Les matériaux du pont se dilatent lorsque les températures augmentent et se contractent lorsque les températures baissent. Le coefficient de dilatation thermique de l’acier est d’environ 6,5 × 10⁻⁶ par degré Fahrenheit, tandis que celui du béton de poids normal est d’environ 6,0 × 10⁻⁶ par degré Fahrenheit. Selon la section 3.12 des spécifications AASHTO LRFD pour la conception des ponts, les plages de température de conception varient d’environ 80 °F dans les climats modérés à 150 °F dans les climats froids pour les superstructures en acier. Pour une travée de poutre en acier de 200 pieds dans un climat froid, le mouvement thermique seul peut dépasser 2 pouces entre les extrêmes estivaux et hivernaux.
Les mouvements secondaires incluent le fluage et le retrait du béton dans les poutres en béton précontraint. Le fluage et le retrait à long terme ajoutent généralement 0,0003 à 0,0006 pouce par pouce de longueur de travée tributaire sur la durée de vie. Pour une poutre précontrainte de 200 pieds, cela ajoute environ 0,72 à 1,44 pouce de mouvement au niveau du joint, s’accumulant sur plusieurs années après la construction. La rotation de l’extrémité de la poutre sous charge vive se traduit par un déplacement longitudinal au niveau de l’appui, ajoutant généralement 0,1 à 0,3 pouce sous les charges routières selon la géométrie du déport d’appui. Le déplacement sismique doit également être pris en compte dans les zones actives.
Le joint assure l’étanchéité à l’eau soit par un joint élastomère intégral (joint de compression, gland de bande d’étanchéité, gland modulaire), soit par un mastic coulé (silicone ou polymère), soit par une auge de drainage qui collecte et dévie l’eau (joints à plaques à doigts). Les joints qui reposent sur une auge de drainage plutôt que sur un joint intégral sont classés comme joints ouverts, et l’étanchéité est assurée par le système de collecte et d’évacuation situé sous l’ouverture du joint. Les joints fermés intègrent un joint qui empêche directement le passage de l’eau.
Selon le manuel d’entretien des ponts du département des transports de Floride (FDOT), les joints de tablier défectueux contribuent à la détérioration de chaque composant majeur du pont — tablier, superstructure et infrastructure — en permettant le passage de sels de déverglaçage corrosifs, d’eau et de débris à travers l’espace. Les extrémités du tablier, les extrémités des poutres, les sièges de culée, les têtes de piles et les appareils d’appui sont tous menacés. L’importance de maintenir les joints de pont en bon état de réparation ne saurait être surestimée.
La sélection du système de joint de dilatation approprié commence par un seul paramètre critique : la plage de mouvement totale calculée. Le mouvement total est la somme du mouvement thermique, du fluage et du retrait, de la rotation sous charge vive, du déplacement sismique le cas échéant, et d’un facteur de sécurité (communément 1,25 selon la pratique des DOT des États). Le joint est alors spécifié par sa capacité de mouvement nominale, qui doit être égale ou supérieure à ce total.
Les cinq familles de systèmes correspondent à des plages de mouvement spécifiques :
| Type de Joint | Plage de Mouvement | Travée Typique | Durée de Vie Typique | Coût Relatif |
|---|---|---|---|---|
| Joint à compression | Jusqu’à 2 pouces | Courte à moyenne | 15 à 25 ans | $ |
| Joint à bouchon asphaltique (APJ) | Jusqu’à 1,5 pouce | Moins de 60 pieds | 7 à 12 ans | $ |
| Bande d’étanchéité | Jusqu’à 4 pouces | Moyenne | 20 à 30 ans (gland 10 à 15) | $$ |
| Plaque à doigts | 4 à 12+ pouces | Longue poutre en acier | 30+ ans | $$$ |
| Modulaire (MBEJ) | 4 à 32+ pouces | Longue, grand mouvement | 25 à 35 ans | $$$$ |
L’équation de base pour le mouvement thermique est ΔT = α × L × (Tmax − Tmin), où α est le coefficient de dilatation thermique, L est la longueur de travée tributaire contribuant au joint, et (Tmax − Tmin) est la plage de température de conception. Pour une poutre en béton précontraint de 200 pieds dans un climat modéré avec une plage de température de 100 °F, la composante thermique équivaut à 1,44 pouce. L’ajout de 0,96 pouce pour le fluage et le retrait et de 0,20 pouce pour la rotation sous charge vive donne un sous-total de 2,60 pouces. Un facteur de sécurité de 1,25 ajoute 0,65 pouce, produisant un mouvement de conception total d’environ 3,25 pouces — à la limite supérieure de la capacité des bandes d’étanchéité. Le concepteur choisirait une bande d’étanchéité de 4 pouces ou passerait à un système modulaire monocellulaire.
L’angle d’obliquité affecte profondément la sélection et le dimensionnement du joint. Sur les ponts obliques, le joint subit un déplacement de gauchissement parallèlement à la ligne du joint en plus de l’ouverture et de la fermeture perpendiculairement à celle-ci. Le manuel des ponts du WisDOT spécifie que sur les obliquités supérieures à 30 degrés, le déplacement de gauchissement réel doit être limité à 60 % de la capacité nominale du joint. Sur les obliquités supérieures à 45 degrés, la limite tombe à 50 %. Les bandes d’étanchéité doivent être surdimensionnées pour compenser le gauchissement aux fortes obliquités, et certains fabricants proposent des glands de 5 pouces pour les installations nécessitant 4 pouces de mouvement sur des structures à forte obliquité.
La pente du pont affecte également la sélection du joint. Les joints sur les pentes raides subissent un mouvement différentiel entre les côtés haut et bas et peuvent nécessiter des dispositions de drainage renforcées. Les joints à bouchon asphaltique ramollissent au-dessus d’environ 140 °F et peuvent s’orniérer sous les charges lourdes de camions lents sur les pentes, limitant leur application sur les approches abruptes. Les bandes d’étanchéité peuvent supporter des pentes jusqu’à 5 % avec un dimensionnement approprié du gland.
Le volume et la vitesse du trafic influencent le choix entre les joints affleurants (APJ, joint à compression) et les joints avec rails en acier exposés (bande d’étanchéité, modulaire). Les autoroutes à grande vitesse nécessitent des transitions lisses sans risque de trébuchement. Les joints à plaques à doigts offrent une excellente qualité de roulement à grande vitesse car la roue ne traverse jamais un espace ouvert — elle transitionne sur de l’acier qui se chevauche. Les joints modulaires, bien qu’étanches, produisent plus de bruit et de vibrations à grande vitesse par rapport aux plaques à doigts, ce qui explique pourquoi les plaques à doigts restent le choix privilégié pour les ponts à poutres en acier de longue portée supportant un trafic à grande vitesse.

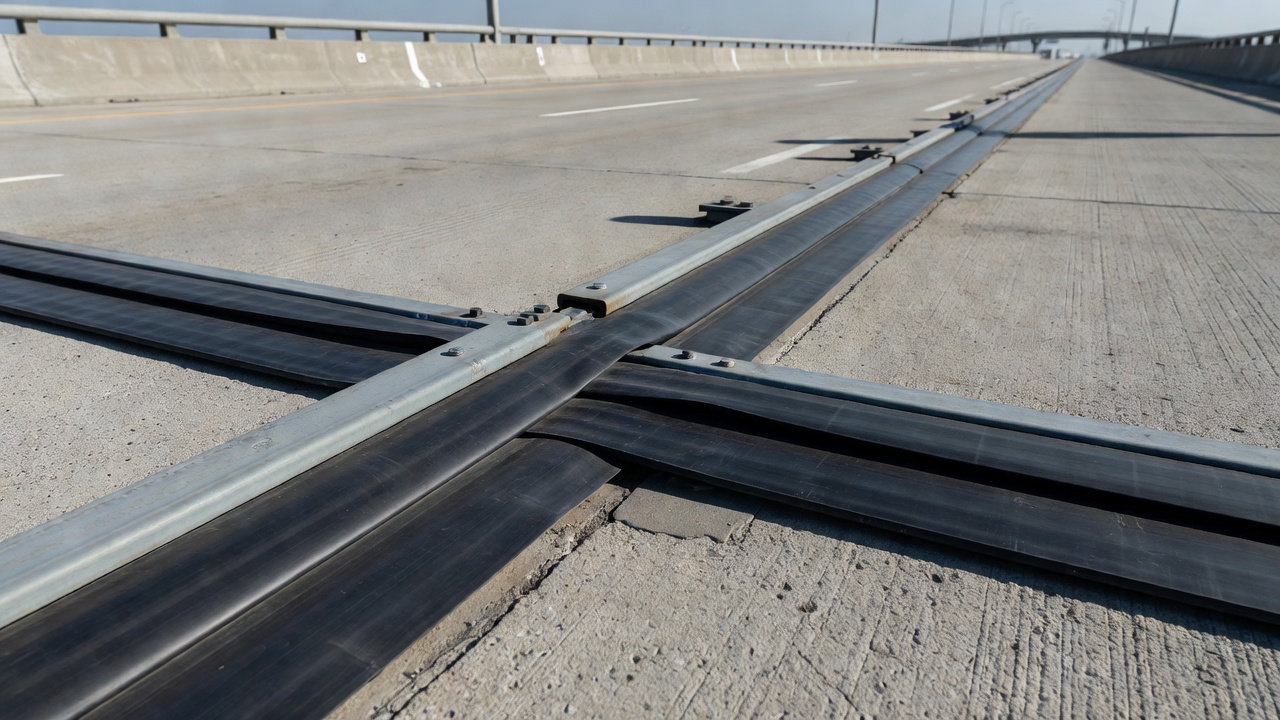

Le joint à bande d’étanchéité est le système de travail pour les ponts typiques de courtes à moyennes portées. Il se compose de deux rails d’arête en acier — généralement en acier extrudé ou moulé — ancrés dans des têtes de tablier en béton, avec un gland élastomère continu (EPDM ou néoprène) verrouillé mécaniquement entre eux. Le gland fléchit en forme de V lorsque le joint s’ouvre et s’aplatit lorsque le joint se ferme. Le gland est le composant d’usure ; les rails sont le composant structurel qui transfère les charges des roues au tablier.
Les bandes d’étanchéité dominent la plage de mouvement de 1 à 4 pouces car elles sont simples, rapides à installer, et le gland peut être remplacé sans retirer ni perturber les rails en acier. Un remplacement de gland est une fermeture nocturne d’un seul quart de travail sur une voie typique. Les rails eux-mêmes restent généralement en service pendant 20 à 30 ans. Selon les normes du WisDOT, la taille minimale de bande d’étanchéité pour les nouvelles constructions est de 4 pouces, et l’ouverture minimale de la surface de la chaussée entre les extrusions doit être de 1,5 pouce pour faciliter l’installation du gland.
La performance du gland dépend d’une installation correcte. Selon le manuel des ponts du WisDOT, les évaluations de performance des joints à bande d’étanchéité en service indiquent que les glands ne sont pas toujours installés correctement. Les erreurs courantes incluent l’absence d’insertion des deux oreilles de la patte en néoprène dans l’extrusion en acier et l’installation du gland à l’envers. Les fabricants sont désormais tenus d’indiquer « Dessus » sur les glands en néoprène avant l’expédition. Le lubrifiant-adhésif appliqué lors de l’installation agit d’abord comme un lubrifiant puis durcit pour former une membrane adhésive entre les surfaces de contact.
Les bandes d’étanchéité sont incurvées vers le haut dans les sections de trottoir et de parapet avec des plaques de couverture recouvrant l’évidement résultant. Les sections médianes et de trottoir nécessitent également des plaques de couverture. Les détails standards du DOT du Wisconsin exigent que pour les installations de bandes d’étanchéité sur des obliquités supérieures à 45 degrés, le joint soit surdimensionné pour compenser le gauchissement.

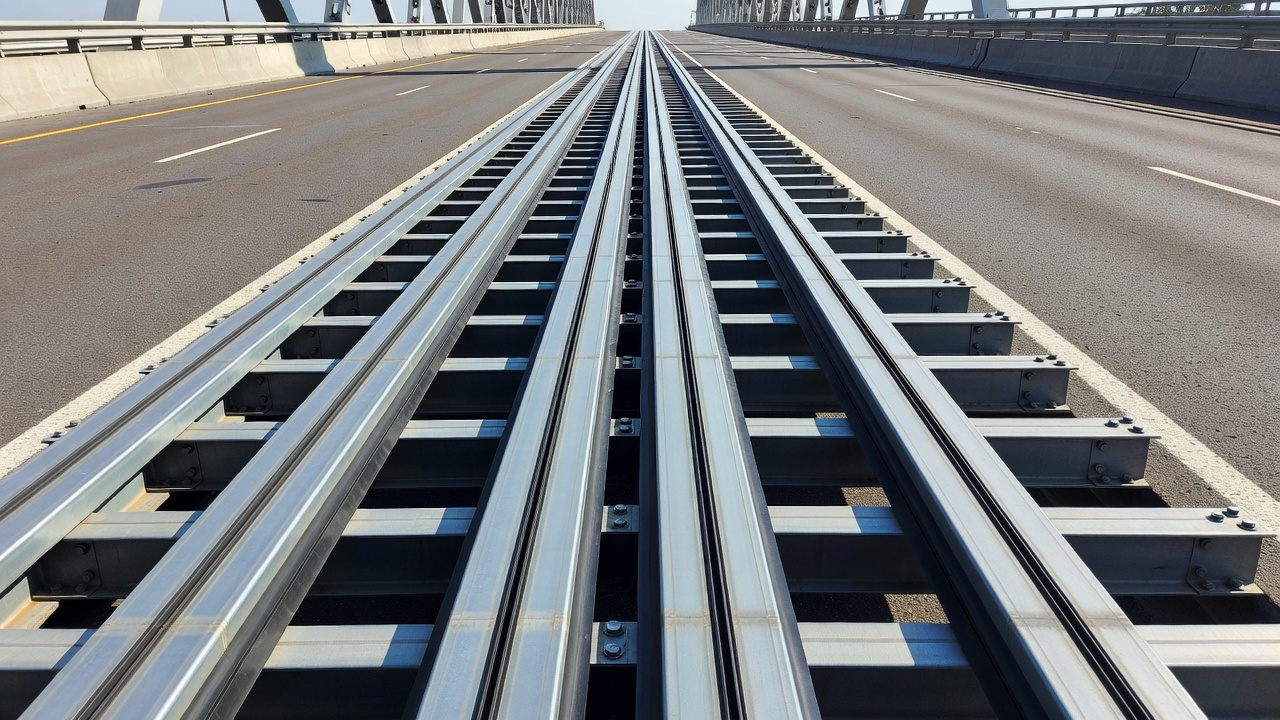

Un joint de dilatation modulaire est essentiellement une bande d’étanchéité à l’échelle supérieure. De multiples poutres centrales parallèles sont placées entre les deux rails d’arête, chaque poutre étant séparée de la suivante par un gland élastomère. Chaque espace individuel accommode une fraction du mouvement total, multipliée par le nombre de cellules. Un MBEJ à 4 cellules avec une capacité de 4 pouces par cellule donne 16 pouces de mouvement total.
Les poutres centrales sont portées par des barres de support transversales qui coulissent à travers des boîtiers d’appui ancrés dans l’infrastructure. Deux philosophies de conception dominent : les systèmes à barre de support unique (SSB) utilisent une barre par poutre coulissant à travers un seul appui par côté, offrant une cinématique plus simple et moins de surfaces d’usure. Les systèmes à barres de support multiples (MSB) donnent à chaque poutre sa propre barre de support dédiée avec ressorts et dispositifs d’équidistance, offrant plus de redondance sous charge de fatigue. Les deux conceptions sont utilisées par les principaux DOT ; la sélection dépend des exigences de catégorie de fatigue et des préférences de l’agence.
Les MBEJ sont la famille de joints la plus coûteuse sur une base linéaire et la plus perturbatrice à remplacer. Le remplacement nécessite la démolition de l’évidement du tablier, le retrait de l’assemblage du boîtier d’appui de la barre de support, et le recoulage du béton du têteau autour de la nouvelle unité. Une construction par étapes de plusieurs semaines avec déviation du trafic est la norme. Un entretien proactif — remplacement du gland et inspection des appuis — est essentiel pour retarder l’événement de remplacement complet.
Les joints modulaires sont régis par les catégories de fatigue de la section 6 de l’AASHTO LRFD pour la connexion soudée poutre centrale-barre de support. Le classement sous charge vive suit les exigences du véhicule de conception AASHTO HL-93 plus les charges de permis spécifiques au projet. La géométrie modulaire tolère une obliquité significative avec un détail de coin approprié.
Les joints à plaques à doigts utilisent deux ensembles imbriqués de doigts en acier en porte-à-faux ancrés dans le têteau du tablier. Les doigts se chevauchent avec un léger jeu et glissent les uns sur les autres lorsque le joint se déplace. Les charges des roues reposent directement sur la surface en acier, et l’étanchéité à l’eau est traitée séparément par une auge de drainage élastomère suspendue sous les doigts.
Deux types de plaques à doigts existent : les doigts en porte-à-faux, supportés uniquement à la racine ancrée (courants jusqu’à 4 pouces de mouvement), et les doigts supportés ou coulissants, dont les extrémités reposent sur une tablette de support lors de la compression, éliminant la flexion en porte-à-faux (utilisés pour 4 à 12+ pouces de mouvement sur les tabliers fortement chargés). La longueur des doigts et la géométrie des dents sont adaptées à la longueur de la travée et aux exigences de trafic. Certaines agences exigent un espacement maximal des doigts de ¾ de pouce parallèlement à la direction du trafic pour la compatibilité avec les motos et les bicyclettes.
L’avantage en qualité de roulement des plaques à doigts est substantiel. La roue ne traverse jamais un espace ouvert — elle transitionne sur de l’acier qui se chevauche. Cela fait des plaques à doigts le type de joint préféré pour les ponts à poutres en acier de longue portée où la qualité de roulement et l’atténuation du bruit sont des exigences primordiales. Selon le manuel des ponts du WisDOT, les détails des plaques à doigts et des plaques coulissantes ne sont actuellement maintenus que pour l’entretien et la rénovation des joints ; les dispositifs d’étanchéité tels que les bandes d’étanchéité et les types modulaires sont recommandés pour les nouvelles structures.
L’auge de drainage sous les doigts est l’élément d’étanchéité réel et le point de défaillance le plus courant. Les auges se bouchent avec les sédiments de sel de déverglaçage, les fraisats de chaussée et les détritus. Un accès de nettoyage par panneaux latéraux et un détail d’évacuation avec pente sont des caractéristiques de conception essentielles. Une auge bouchée envoie le ruissellement directement dans les appareils d’appui, neutralisant l’ensemble du système.
Un joint à compression est une extrusion préformée en polychloroprène (néoprène) insérée de force dans un espace de joint qui est en permanence plus étroit que la largeur du joint non contraint. Le joint reste étanche en restant en compression sur la totalité du cycle thermique. Deux types existent : les joints à cellules ouvertes avec une âme interne qui permet la compression tout en maintenant une interface stable avec l’extrémité du tablier, et les joints en mousse à cellules fermées en polyéthylène-acétate de vinyle de faible densité lié avec un adhésif époxy à deux composants.
Les joints à compression à cellules ouvertes accommodent des mouvements jusqu’à 2,5 pouces. Parce qu’ils reposent entièrement sur la compression pour l’étanchéité, le dimensionnement est essentiel — le joint doit être suffisamment grand pour l’ouverture requise à la température la plus froide. Les joints en mousse à cellules fermées fonctionnent sur une plage d’environ 60 % de compression et 30 % de tension, accommodant des mouvements jusqu’à 4 pouces avec certains produits. La liaison époxy signifie que les joints en mousse à cellules fermées ne reposent pas uniquement sur la compression pour l’étanchéité.
Selon la norme AASHTO M 297, les matériaux des joints à compression pour applications de pont doivent répondre à des exigences de propriétés physiques spécifiques. Le manuel des ponts du WisDOT note que les joints à compression ne sont plus recommandés pour les joints de dilatation en raison d’une tendance à fuir avec le temps ; ils ne sont utilisés que pour les joints de construction longitudinaux ou les projets de réhabilitation où le joint existant s’est retiré.
L’installation nécessite un nettoyage approfondi des faces du joint, l’application de lubrifiant-adhésif sur les côtés du joint et les faces du joint, des outils d’insertion appropriés (outils manuels ou mécaniques qui compriment et éjectent le joint — les tournevis et les leviers ne sont pas autorisés), et un étirement limité à 5 % maximum. Le joint doit être installé en dessous de la surface de la chaussée avec un renfoncement de profondeur minimale de ¼ de pouce.
Un joint à bouchon asphaltique est un joint flexible installé in situ, réalisé en sciant un évidement à travers le tablier (généralement de 18 à 24 pouces de large et 2 à 3 pouces de profondeur), en pontant l’espace du tablier avec une plaque d’acier, et en remplissant l’évidement avec un liant asphaltique modifié aux polymères mélangé à un granulat de taille unique. Le résultat est une surface affleurante, semblable à la chaussée, liée aux deux têtes de tablier.
Les APJ gèrent jusqu’à environ 1,5 pouce de mouvement total et sont mieux adaptés aux ponts de moins de 60 pieds avec un seul appareil d’appui fixe. Le liant ramollit au-dessus d’environ 140 °F, faisant de l’orniérage sous les charges lourdes de camions lents le mode de défaillance dominant. La durée de vie varie de 7 à 12 ans — plus courte que les systèmes à base d’acier mais compensée par une mise en place rapide.
L’APJ excelle comme solution de rénovation. Une bande d’étanchéité ou un joint à compression défaillant sur un petit pont peut être découpé, l’évidement nettoyé, et un nouvel APJ mis en place en une seule fermeture nocturne ou de week-end. Pas de nouveaux têtes de tablier, pas de forage d’ancrage, pas d’attente de cure du béton. L’impact minimal sur le trafic justifie souvent le cycle de vie plus court pour les programmes d’entretien gérant de nombreux petits ponts.
Les modes de défaillance incluent l’orniérage sous les charges lourdes de camions par temps chaud, la fissuration longitudinale sur le bord de la plaque de pontage, le décollement du têteau de tablier au bord de l’évidement, et l’arrachement du granulat sous l’impact répété des roues.
Les joints à plaque coulissante en acier sont des joints semi-ouverts où une plaque d’acier glisse sur l’espace au fur et à mesure que le joint s’ouvre et se ferme. L’eau et les débris légers peuvent passer à travers le joint. Un mastic placé dans le joint empêche un certain passage d’eau et prévient l’accumulation de débris qui pourrait bloquer le mouvement. La pratique moderne favorise les bandes d’étanchéité par rapport aux joints à plaque coulissante pour les nouvelles constructions, mais les détails de plaque coulissante sont maintenus pour la réhabilitation des installations existantes.
Les joints de dilatation sont le point le plus vulnérable d’un système d’étanchéité de pont. Le joint lui-même doit être étanche, mais l’étanchéité dépend également de l’intégrité de l’interface entre le joint et la membrane d’étanchéité du tablier. Si la membrane s’arrête avant le joint, l’eau pénétrant par la surface de roulement contourne complètement le joint et coule le long de la face du têteau.
L’intégration commence par le têteau ou le nez — le matériau lié au tablier et à la dalle d’approche qui fournit une surface verticale pour la fixation du joint et résiste aux charges des roues. Les têtes sont généralement en béton de ciment hydraulique ou en béton élastomère (béton polymère). Les têtes en béton élastomère offrent une durabilité supérieure, des temps de cure plus rapides et une meilleure adhérence aux mastics. Selon le manuel d’entretien des ponts du FDOT, les têtes en béton polymère sont recommandées pour les installations de bandes d’étanchéité et de joints modulaires car elles fournissent un substrat dense et à faible perméabilité qui résiste à la pénétration des chlorures et à l’éclatement.
La membrane d’étanchéité doit s’étendre jusqu’au têteau du joint et être chevauchée ou scellée à l’interface. Pour les joints à bouchon asphaltique placés sur un système d’étanchéité existant, la membrane doit être intacte aux bords sciés de l’évidement. Tout dommage à la membrane au périmètre de l’évidement devient une voie d’accès pour l’eau chargée de chlorures vers le tablier.
Pour les joints à plaques à doigts, l’auge de drainage est l’élément d’étanchéité essentiel. Les auges doivent être dimensionnées pour gérer l’événement pluvieux de conception, inclinées pour s’écouler vers des points de décharge (généralement aux sièges de culée ou par des descentes d’eau), et équipées de panneaux d’accès de nettoyage. Une auge bouchée est fonctionnellement équivalente à un joint ouvert.
Pour les joints modulaires, le système de gland fournit l’étanchéité primaire, mais la redondance provient des boîtiers d’appui des barres de support, qui sont souvent configurés pour collecter et évacuer toute eau qui contourne le gland primaire. Les boîtiers d’appui doivent être inspectés annuellement pour détecter tout signe de fuite.
Les spécifications AASHTO LRFD pour la conception des ponts exigent que les détails des joints soient conçus pour empêcher l’eau d’atteindre l’infrastructure. Cela inclut le détail des bords d’égouttement au bas du joint, la prévision d’un surplomb adéquat et la garantie d’un drainage positif loin de la zone du joint.
La qualité d’installation détermine directement la durée de vie du joint. Les joints mal installés échouent prématurément quelle que soit la qualité des composants. L’installation des joints implique plusieurs étapes critiques, chacune avec des exigences spécifiques de contrôle qualité.
La préparation du têteau est le fondement de la performance du joint. Le têteau en béton ou en béton élastomère doit avoir des faces propres, saines et verticales. Tout éclatement, nid d’abeille ou armature en acier exposée à la face du têteau doit être réparé avant l’installation du joint. Pour les bandes d’étanchéité et les joints modulaires, les dimensions du têteau doivent correspondre aux spécifications du fabricant pour l’ancrage des rails. Le têteau doit être durci à la résistance spécifiée avant la mise en charge du joint.
L’ouverture de préréglage est l’un des paramètres d’installation les plus critiques. Un joint réglé trop large par temps chaud entrera en compression au-delà de sa plage nominale lors d’une matinée froide d’hiver. Le fabricant fournit un tableau de préréglage qui spécifie l’espace d’installation en fonction de la température ambiante au moment de l’installation. Le manuel des ponts du WisDOT fournit des dimensions d’ouverture de joint spécifiques à une température moyenne de 45 °F pour les installations du Wisconsin, avec des instructions pour indiquer les tableaux de température sur les plans pour les longueurs de dilatation dépassant 230 pieds.
L’installation des ancrages pour les rails en acier et les plaques d’armure doit suivre les spécifications du fabricant. Les goujons de cisaillement soudés doivent être exempts de laitier et de longueur appropriée. Les goujons de cisaillement courbés ou tordus (courants là où il y a congestion d’armatures) doivent être remplacés conformément aux documents contractuels. Le manuel du FDOT note que les conflits entre les goujons de cisaillement inférieurs et les barres K dans les diaphragmes sont un problème récurrent qui nécessite un détail minutieux pour être résolu.
L’installation du gland en néoprène pour les bandes d’étanchéité et les joints modulaires nécessite une lubrification appropriée, une mise en place correcte des deux oreilles du gland dans les canaux d’extrusion, et la confirmation que le gland n’est pas installé à l’envers. L’étirement du gland de plus de 5 % n’est pas autorisé. Le gland doit être installé en une seule longueur continue pour une application de joint donnée.
La mise en place du mastic pour les joints coulés nécessite une baguette de soutien pour empêcher le mastic de tomber à travers l’espace. Le mastic ne doit pas adhérer à la baguette de soutien. Le profil du mastic doit être plus mince au milieu qu’aux extrémités du tablier — cette forme de sablier garantit que lorsque le joint s’ouvre, le mastic s’étire dans sa section transversale la plus mince au milieu, plutôt qu’aux extrémités où il pourrait se décoller du têteau.
Le temps de cure avant la mise en circulation est spécifié par le fabricant pour les mastics et par la spécification du béton pour les têtes. Ouvrir un joint à la circulation avant une cure adéquate est une cause courante d’éclatement prématuré du têteau et de décollement du joint.
Les joints de dilatation de pont sont parmi les composants les plus sollicités et exposés d’une structure. Ils subissent l’impact direct des roues, les cycles thermiques, le rayonnement ultraviolet, l’attaque chimique des produits de déverglaçage et l’accumulation de débris. Les modes de détérioration suivants sont documentés dans le manuel d’entretien des ponts du FDOT et le guide de préservation des ponts de la FHWA.

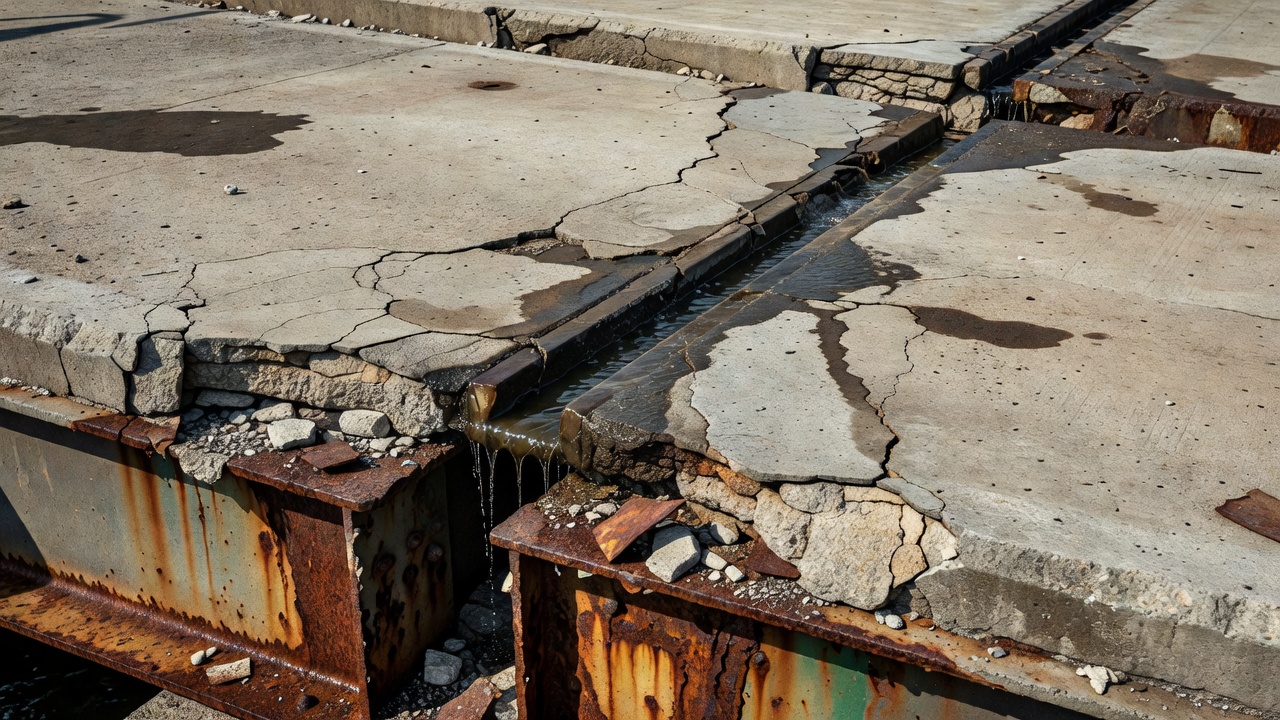

Les fuites sont la détérioration la plus grave des joints. Les fuites permettent à l’eau et aux chlorures d’atteindre les appareils d’appui, les extrémités des poutres, les diaphragmes d’extrémité et les sièges de culée. Le manuel du FDOT montre des exemples où les fuites ont produit une détérioration majeure des extrémités des poutres en acier, des diaphragmes d’extrémité en béton et des appareils d’appui. Les fuites peuvent se produire à travers le joint lui-même (déchirure du gland, relaxation du joint à compression, décollement du mastic), à travers l’interface joint-rail (mauvaise assise du gland), ou à travers l’interface têteau-tablier (éclatement du têteau ou fissuration de retrait).
L’état de la surface de la chaussée adjacente au joint est essentiel. Le tassement différentiel entre la dalle d’approche et le tablier du pont produit une bosse au niveau du joint qui induit des charges d’impact. Le tassement de la dalle d’approche du mur de front génère des charges d’impact qui brisent le béton du têteau, déplacent l’armature et endommagent les joints. Cette détérioration crée une boucle de rétroaction — la bosse aggrave les dommages au joint, ce qui aggrave la bosse.
L’état du joint doit être évalué pour les glands en néoprène, les joints à compression et les mastics coulés. Les glands en néoprène échouent par fissuration due à l’ozone, abrasion par les débris, vieillissement thermique et attaque chimique. Les joints à compression échouent par relaxation (perte de force de compression), extrusion ou rupture de liaison adhésive. Les mastics coulés échouent par décollement, fissuration cohésive ou durcissement. Le guide de préservation des ponts de la FHWA recommande le remplacement du gland dès les premiers signes de fissuration traversante.
L’accumulation de débris dans l’espace du joint est une cause principale de blocage du joint et de dommages structurels. Les matériaux incompressibles (gravier, béton concassé, fragments de pneus, raclures de chasse-neige) tassés dans le joint empêchent la fermeture normale. Lorsque le tablier tente de se fermer par temps froid, les débris piégés forcent le tablier en compression, pouvant endommager le têteau, faire éclater le béton au bord du joint, ou flamber l’armature en acier.
La détérioration du matériau du têteau inclut l’éclatement au bord du joint dû aux charges d’impact, la fissuration due au retrait ou aux cycles thermiques, et la désintégration par l’action gel-dégel avec les sels de déverglaçage. Une fois que le têteau commence à se dégrader, l’ancrage du joint est compromis et l’ensemble du système de joint devient instable.
L’état de l’armature en acier et du rail doit être vérifié pour la corrosion, la perte de section, la fissuration des soudures, le desserrage des ancrages et la fissuration par fatigue aux connexions soudées. Pour les joints modulaires, les barres de support et les boîtiers d’appui nécessitent une attention particulière. La corrosion des barres de support et l’usure des appuis réduisent l’équidistance entre les poutres centrales, provoquant une répartition inégale du mouvement et un blocage potentiel.
Les dommages d’impact causés par les lames de chasse-neige, les équipements lourds ou les charges tombées peuvent briser le béton du têteau, plier les rails d’armature, cisailler les goujons d’ancrage et déchirer les glands. Les dommages d’impact sont généralement localisés mais nécessitent une réparation rapide pour empêcher leur progression.
Les joints de dilatation de pont sont inspectés dans le cadre des inspections de pont de routine selon les normes nationales d’inspection des ponts (NBIS), avec l’évaluation de l’état rapportée dans l’inventaire des ponts sous les codes d’éléments pour les joints. Le guide d’enregistrement et de codage de la FHWA fournit des critères standard d’évaluation de l’état de 9 (excellent) à 0 (défaillant).
L’inspection couvre les éléments suivants pour chaque type de joint :
Pour tous les types de joints : preuves de fuite sur l’infrastructure sous le joint ; état de l’approche de la surface de roulement ; accumulation de débris ; état du têteau ; état de l’ancrage.
Pour les bandes d’étanchéité : état du gland (fissuration, déchirure, assise dans les canaux d’extrusion) ; état du rail (corrosion, usure, intégrité de l’ancrage) ; historique de remplacement du gland.
Pour les joints modulaires : état du gland pour chaque cellule ; équidistance des poutres centrales ; état des appuis des barres de support ; chemins de drainage dans les boîtiers d’appui ; corrosion des barres de support.
Pour les plaques à doigts : dimensions de l’espace entre doigts ; état des extrémités des doigts (usure, fissuration, rupture d’extrémité) ; état de l’auge de drainage (corrosion, colmatage, perforations) ; accès de nettoyage de l’auge ; preuve de contournement de l’eau par l’auge.
Pour les joints à compression : compression du joint (doit être en compression à toutes les températures) ; extrusion du joint ; état de la liaison adhésive ; profondeur du joint sous la surface de la chaussée.
Pour les joints à bouchon asphaltique : état de surface (orniérage, fissuration, désenrobage) ; décollement aux bords de l’évidement ; état du liant (ramollissement, arrachement) ; état de la plaque de pontage (corrosion, déplacement).
Pour les joints à plaque coulissante : état de la plaque (corrosion, usure, déplacement) ; état du mastic ; état de l’auge le cas échéant.
Le manuel d’entretien des ponts du FDOT recommande que les résultats d’inspection soient documentés avec des photographies et des mesures. La largeur de l’espace du joint doit être mesurée et enregistrée au moment de l’inspection, car cela fournit des données de base pour le suivi du mouvement. La température au moment de l’inspection doit également être enregistrée.
Un programme d’entretien proactif des joints prolonge considérablement la durée de vie du joint et retarde l’événement coûteux de remplacement complet. Le guide de préservation des ponts de la FHWA souligne que l’entretien préventif des joints de dilatation est plus rentable que les réparations réactives.
Le nettoyage de routine est l’activité d’entretien la plus basique et la plus importante. L’élimination des débris de l’espace du joint, des auges de drainage et des boîtiers d’appui empêche l’accumulation de matériaux incompressibles qui peuvent bloquer le mouvement et causer des dommages structurels. Pour les joints à doigts, le manuel du FDOT spécifie le nettoyage de l’auge comme une tâche de routine. Pour les joints à compression et les bandes d’étanchéité, l’action d’auto-nettoyage des forces des pneus comprimant le joint fait rebondir et sortir les débris — mais cela ne fonctionne que si les débris ne se tassent pas dans les cavités du joint.
Le remplacement du gland est la principale activité d’entretien pour les bandes d’étanchéité. Les glands durent généralement 10 à 15 ans selon le trafic, la chimie de déverglaçage et l’exposition aux UV. Le remplacement du gland est une opération au niveau de la voie qui peut être réalisée en une seule fermeture nocturne. L’ancien gland est retiré des canaux d’extrusion, les canaux sont nettoyés, et le nouveau gland est lubrifié et inséré à l’aide d’un outil de type levier à pneu.
Le remplacement du joint à compression nécessite le retrait de l’ancien joint (souvent par coupe et traction), le nettoyage des faces du joint, et l’installation du nouveau joint avec une lubrification et une compression appropriées. Le manuel du FDOT fournit une méthodologie de calcul de joint où la largeur de joint requise est égale à la somme de l’ouverture maximale attendue du joint plus un facteur de surdimensionnement — généralement ½ pouce minimum.
Le remplacement de l’APJ est une opération de sciage et de remplissage. L’ancien bouchon est retiré dans l’évidement, l’évidement est nettoyé, une nouvelle plaque de pontage est installée si nécessaire, et le liant modifié aux polymères avec granulat est mis en place et compacté au niveau de la surface de roulement. L’ensemble de l’opération peut être réalisé en 8 à 12 heures pour un joint à une voie.
La réparation du têteau traite le béton éclaté ou détérioré au bord du joint. Le béton polymère (béton élastomère) est le matériau de réparation préféré car il durcit rapidement (généralement 1 à 3 heures), adhère bien au béton existant et offre une grande durabilité sous impact. Le manuel du FDOT spécifie le béton polymère pour le remplacement des têtes sur les bandes d’étanchéité et les joints modulaires.
Le remplacement complet du joint est nécessaire lorsque les composants en acier (rails, poutres centrales, barres de support) sont détériorés au-delà de toute réparation, que les têtes sont considérablement endommagées ou que le type de joint est mis à niveau. Le remplacement est généralement effectué lors d’une fermeture planifiée avec construction par étapes et déviation du trafic. Le coût et la durée varient considérablement selon le type de joint — le remplacement d’une bande d’étanchéité est une opération d’un week-end, tandis que le remplacement d’un joint modulaire peut nécessiter plusieurs semaines.
La défaillance d’un joint de dilatation de pont a des conséquences qui s’étendent bien au-delà du joint lui-même. Les joints qui fuient sont systématiquement identifiés comme la cause principale de détérioration généralisée de l’infrastructure des ponts, comme documenté par la FHWA, l’AASHTO et de nombreux manuels d’inspection des ponts des DOT des États.
La détérioration de l’infrastructure commence lorsque l’eau chargée de chlorures traverse un joint défaillant et coule le long des extrémités des poutres, des appareils d’appui et des sièges de culée. Les ions chlorure pénètrent le béton, dépassivent les armatures en acier et initient la corrosion. Les produits de corrosion se dilatent jusqu’à environ 2 à 4 fois le volume de l’acier d’origine, générant des contraintes de traction qui fissurent et font éclater le béton d’enrobage. Sur les superstructures en acier, l’eau provoque la corrosion des extrémités des poutres, des assemblages d’appui et des plaques de connexion.
La défaillance des appareils d’appui est une conséquence courante des fuites de joints. L’eau et les débris qui s’accumulent sur le siège d’appui accélèrent la corrosion des composants de l’appui. Pour les appareils d’appui élastomères, l’eau peut provoquer le délaminage des couches d’élastomère. Pour les appareils d’appui en acier, la corrosion des axes, des balanciers et des surfaces de glissement restreint le mouvement et induit des forces non intentionnelles dans la superstructure.
La détérioration du diaphragme d’extrémité se produit lorsque les fuites du joint se concentrent aux extrémités des poutres. Le diaphragme d’extrémité — la poutre transversale à la culée — collecte le ruissellement et se détériore rapidement. Le manuel du FDOT présente des études de cas où les fuites de joints ont provoqué une détérioration complète des diaphragmes d’extrémité en béton, nécessitant un remplacement complet.
L’érosion du siège de culée se produit lorsque l’eau traversant le joint érode le mur de front et le siège de la culée. Avec le temps, cette érosion peut compromettre le support de l’appui et provoquer un tassement de la superstructure. L’érosion du sol derrière la culée peut également se produire, créant des vides qui compromettent le support de la dalle d’approche.
Les implications pour la sécurité structurelle surviennent lorsque la corrosion a progressé jusqu’à la perte de section dans les éléments porteurs principaux. Les classements de charge du pont peuvent devoir être réduits. Dans les cas extrêmes, le pont peut devoir être soumis à des limitations de charge ou fermé complètement jusqu’à ce que les réparations soient terminées.
L’impact sur le coût du cycle de vie est substantiel. Le coût de remplacement d’un joint défaillant plus la réparation des dommages de corrosion aux composants de l’infrastructure peut être 5 à 10 fois supérieur au coût d’un entretien proactif du joint et d’un remplacement en temps opportun. Le guide AASHTO des petits joints de dilatation de pont traite spécifiquement des stratégies d’entretien rentables pour prévenir l’escalade des problèmes liés aux joints.
L’approche la plus efficace pour éliminer la défaillance des joints de dilatation est d’éliminer le joint lui-même. La construction de pont sans joint utilise des culées intégrales ou semi-intégrales pour créer un système structurel continu sans joints de dilatation. L’exemple de conception complet de la FHWA pour les poutres en béton précontraint indique que les culées intégrales sont spécifiquement conçues pour supprimer les joints de dilatation aux extrémités des ponts, résultant en des ponts sans joint qui offrent une aptitude au service à long terme, des exigences d’entretien minimales, une construction économique et une esthétique améliorée.
Les culées intégrales relient rigidement le tablier à la culée, qui est supportée par une seule rangée de pieux flexibles (généralement des pieux en acier en H). Lorsque le pont se dilate ou se contracte, la culée se translate horizontalement, et les pieux fléchissent pour accommoder le mouvement. Puisque les deux culées d’extrémité résistent à la poussée des terres par compression dans la superstructure, les pieux n’ont pas besoin d’être conçus pour les charges de terre. Cela crée un système structurel plus simple et plus robuste.
Les directives de conception de la FHWA expliquent que les culées intégrales sont généralement utilisées pour les ponts droits, avec des limites de longueur de pont basées sur un mouvement thermique total de 4 pouces (2 pouces par extrémité). Cela donne des longueurs maximales d’environ 600 pieds pour les ponts en béton et 400 pieds pour les ponts en acier dans les climats modérés. Les climats froids imposent des limites plus courtes. Les culées intégrales nécessitent un remblai granulaire sélectionné derrière la culée, légèrement compacté pour permettre la translation avec une résistance minimale. Les angles d’obliquité prononcés sont limités car les forces de poussée des terres sur les culées obliques produisent un couple qui fait tourner le pont dans le plan.
Les culées semi-intégrales utilisent un joint à la face de la culée mais éliminent les appareils d’appui. Le tablier est relié à un mur de front qui se déplace avec la superstructure, tandis que le fût de la culée reste stationnaire. Cette conception réduit la demande de mouvement à la dalle d’approche et convient aux ponts de longueur modérée où une action intégrale complète n’est pas pratique.
Les dalles de liaison sont une technique d’élimination des joints pour les ponts continus à travées multiples. Au lieu d’un joint sur la pile, une dalle de liaison en béton armé est coulée en continu sur la pile, avec un brise-adhérence sur une longueur définie pour permettre la rotation. Les goujons de cisaillement sont éliminés dans la zone de la dalle de liaison pour permettre la rotation requise. Les manuels de la FHWA et du FDOT fournissent tous deux des directives détaillées de conception et de construction des dalles de liaison, y compris des études de cas d’applications réussies de dalles de liaison.
La construction dalle-sur-mur-de-front élimine le joint de culée en prolongeant la dalle du tablier horizontalement sur le mur de front de la culée. La dalle glisse sur une surface d’appui lorsque le pont se dilate et se contracte. Ce détail est utilisé principalement sur les ponts de courte portée où les mouvements thermiques sont faibles. Le manuel du FDOT fournit des photos de construction d’installations dalle-sur-mur-de-front montrant la configuration des armatures du mur de front et la terminaison finie du garde-corps du pont.
Les dalles d’approche sont des composants essentiels des systèmes de pont sans joint. L’exemple de conception de la FHWA spécifie que les dalles d’approche soient coulées sur des feuilles de polyéthylène pour réduire le frottement, reliées à la culée à une extrémité et supportées sur une dalle de repos à l’autre. Un joint de retrait à l’interface culée-dalle d’approche fournit un emplacement de fissure contrôlé. La dalle d’approche franchit la zone de tassement du remblai qui se développe derrière les culées intégrales en raison du mouvement de la culée et du compactage du trafic.
Les spécifications AASHTO LRFD pour la conception des ponts ne contiennent pas de critères de conception détaillés pour les culées intégrales, de sorte que les États individuels ont développé leurs propres directives de conception basées sur l’expérience passée. Cela a conduit à deux approches : l’une conçoit les pieux pour résister uniquement aux charges gravitaires, ignorant les effets du déplacement horizontal ; l’autre tient compte des effets combinés de la gravité et du déplacement horizontal sur les charges et la résistance des pieux. Les deux approches ont été utilisées avec succès dans leurs limites respectives de longueur et de géométrie.
La construction de pont sans joint est devenue de plus en plus populaire aux États-Unis car elle élimine la source dominante des coûts d’entretien des ponts — la défaillance des joints de dilatation. Le manuel de conception des ponts du DOT du Colorado indique explicitement que la suppression des joints de dilatation existants lors de la réhabilitation réduit les besoins d’inspection et d’entretien futurs, élimine la possibilité de défaillance future des joints et peut améliorer la qualité de roulement. La Federal Highway Administration continue de promouvoir la conception de pont sans joint à travers ses programmes de préservation des ponts et ses initiatives de recherche.
