Les essais de fatigue évaluent la résistance d’un matériau aux charges répétées, en mesurant le nombre de cycles jusqu’à rupture à divers niveaux de contrainte/déformation. Pour l’asphalte, cela inclut la fatigue en flexion sur poutre (flexion 4 points selon AASHTO T321) et la fatigue en traction indirecte (AASHTO TP107) ; pour le béton, la fatigue en flexion selon ASTM C78. La durée de vie en fatigue est une donnée d’entrée primordiale pour la conception mécanistique-empirique des chaussées. Couvre les types d’essais, les courbes S-N et la pertinence pour l’inspection de la fissuration en peau de crocodile.
L’essai de fatigue est une procédure de laboratoire qui détermine la résistance d’un matériau à la rupture sous charge répétée (cyclique). Dans le génie des chaussées, l’essai de fatigue évalue combien d’applications de charge un mélange bitumineux ou un matériau en béton peut supporter avant que la fissuration ne s’initie et ne se propage jusqu’à la rupture. L’essai mesure la relation entre le niveau de contrainte ou de déformation appliqué et le nombre de cycles jusqu’à rupture (Nf) , exprimée graphiquement sous forme de courbe S-N (contrainte vs. cycles) ou de relation de fatigue basée sur la déformation.
L’essai de fatigue est essentiel car les matériaux de chaussée en service subissent des millions de cycles de charge répétés provenant du trafic. Chaque passage de véhicule génère une impulsion de déformation en traction à la base de la couche bitumineuse (pour les chaussées souples) ou une contrainte en flexion dans la dalle de béton (pour les chaussées rigides). Au fil du temps, ces charges répétées provoquent l’accumulation de micro-dommages dans le matériau — des microfissures qui s’initient, se développent et coalescent en macrofissures visibles apparaissant à la surface de la chaussée sous forme de fissuration en peau de crocodile (fatigue) .
Le concept de rupture par fatigue dans les chaussées a été reconnu pour la première fois dans les années 1950 et 1960 grâce aux essais accélérés sur chaussées et aux observations de performance sur le terrain. Les recherches de l’Asphalt Institute, de l’Université de Californie à Berkeley (Monismith, 1966) et des Shell Laboratories ont établi les relations fondamentales entre la déformation en traction et la durée de vie en fatigue qui constituent la base de la conception moderne des chaussées. Le Shell Pavement Design Manual (1978) et l’Asphalt Institute MS-1 (9e édition, 1981) ont intégré des relations de fatigue qui restent utilisées aujourd’hui, affinées par des recherches ultérieures dans le cadre du Strategic Highway Research Program (SHRP) , du National Cooperative Highway Research Program (NCHRP) et du programme Long-Term Pavement Performance (LTPP) .
L’essai de fatigue remplit plusieurs fonctions critiques dans le génie des chaussées. Il fournit des données de caractérisation des matériaux utilisées pour classer les mélanges en fonction de leur résistance à la fatigue lors du processus de formulation. Il fournit des paramètres d’entrée pour le Guide de Conception Mécanistique-Empirique des Chaussées (MEPDG) implémenté dans le logiciel AASHTOWare Pavement ME Design. Il permet l’évaluation forensique des ruptures prématurées des chaussées en comparant les propriétés de fatigue mesurées aux attentes de conception. Et il soutient la recherche et le développement de matériaux améliorés, notamment les liants modifiés aux polymères, les mélanges contenant de l’enrobé recyclé (RAP), les technologies d’enrobé tiède et les matériaux renforcés de fibres.
AASHTO T321-17 (Méthode d’essai standard pour la détermination de la durée de vie en fatigue des mélanges bitumineux compactés soumis à une flexion répétée) est la norme principale pour les essais de fatigue des mélanges bitumineux en Amérique du Nord et à l’international. L’essai, connu sous le nom d’essai de fatigue en flexion sur poutre ou essai de fatigue en flexion 4 points, soumet une éprouvette de poutre prismatique rectangulaire à une charge répétée en sinusoïde inversée (haversine) en mode déformation contrôlée jusqu’à la rupture.
L’éprouvette d’essai est une poutre rectangulaire sciée à partir d’une plaque compactée en laboratoire ou d’une carotte prélevée sur le terrain, avec des dimensions finies de 380 ± 6 mm de longueur × 50 ± 6 mm de hauteur × 63 ± 6 mm de largeur. La poutre est préparée à partir de matériau compacté selon AASHTO PP 3 (Compactage de plaque) ou à partir de carottes de chaussée obtenues selon ASTM D5361. Un minimum de 6 mm doit être scié des deux côtés de la plaque compactée pour produire des surfaces sciées parallèles et lisses, exemptes de dommages sur les bords. La teneur en vides d’air cible est typiquement de 7 % ± 1 %, représentant le niveau de vides d’air en service après le compactage de construction et une certaine densification initiale due au trafic. La dimension nominale maximale des granulats (NMAS) du mélange doit être ≤ 19 mm pour garantir que les dimensions de l’éprouvette fournissent un rapport granulat/éprouvette adéquat.

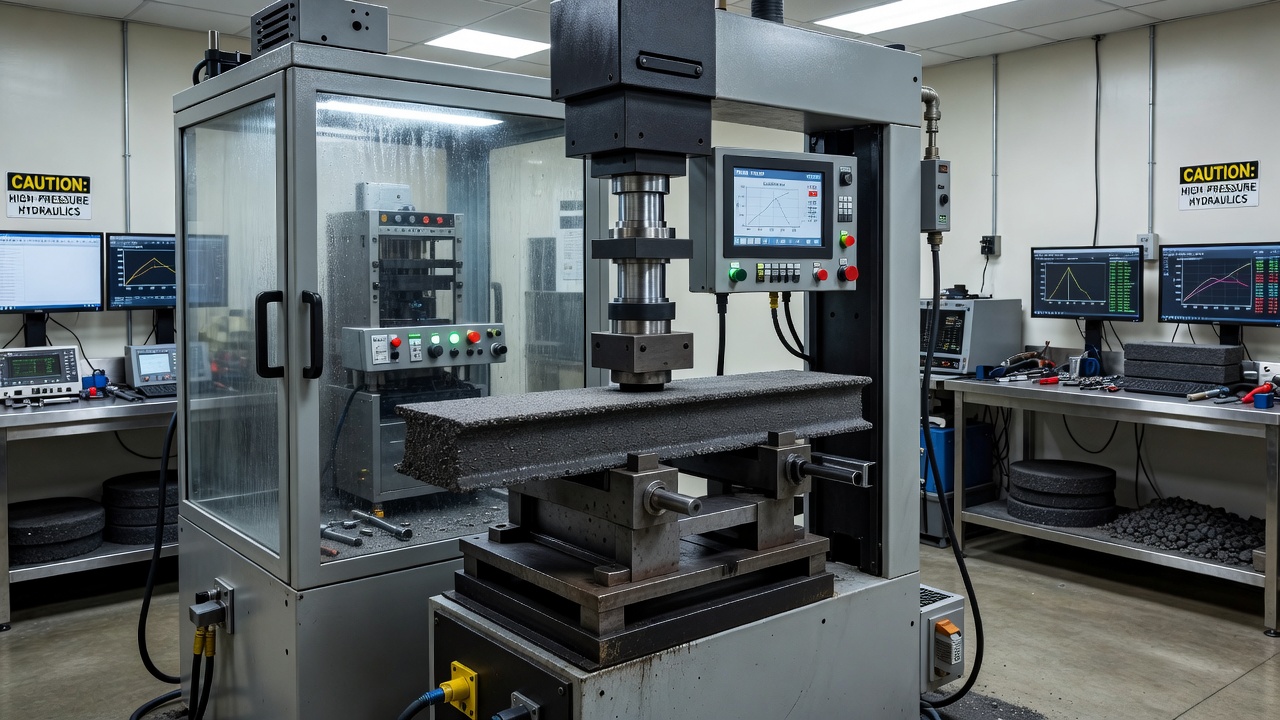

L’essai est réalisé dans un cadre d’essai servo-hydraulique ou électromécanique équipé d’un dispositif de flexion 4 points qui applique la charge via deux pinces intérieures (119 mm d’entre axe) tandis que la poutre est supportée sur deux pinces extérieures espacées de 357 mm. Le dispositif de chargement est placé dans une chambre à température contrôlée maintenue à la température d’essai ± 0,5 °C.
La procédure d’essai standard implique le conditionnement de l’éprouvette à la température d’essai (typiquement 20 °C pour les essais standard) pendant un minimum de 2 heures, le montage de la poutre dans le dispositif de flexion 4 points avec les pinces serrées pour éviter tout glissement sans induire de précontrainte, l’application d’une forme d’onde de charge en sinusoïde inversée (haversine) à une fréquence de 5-10 Hz (10 Hz est standard) en mode déformation contrôlée (amplitude de déplacement constante), la sélection d’un niveau de déformation typiquement dans la plage de 250-750 microdéformations pour les mélanges conventionnels (jusqu’à 2000 microdéformations peuvent être utilisées pour les mélanges hautement modifiés ou expérimentaux), la poursuite du chargement jusqu’à ce que l’éprouvette atteigne le critère de rupture défini, et l’enregistrement des données de charge, déflexion et angle de phase à des intervalles spécifiés.
| Paramètre | Formule | Unités | Valeurs typiques |
|---|---|---|---|
| Contrainte de traction maximale (σₜ) | σₜ = (0,357 × P) / (b × h²) | Pa (kPa ou MPa) | 500-3000 kPa |
| Déformation de traction maximale (εₜ) | εₜ = (12 × δ × h) / (3L² - 4a²) | m/m (microdéformation) | 200-800 με |
| Rigidité en flexion (S) | S = σₜ / εₜ | Pa (MPa) | 5000-12000 MPa |
| Angle de phase (φ) | φ = 360 × f × s | degrés | 20-45° |
| Énergie dissipée par cycle (D) | D = π × σₜ × εₜ × sin(φ) | J/m³ | 100-500 J/m³ |
Où : P = charge crête-à-crête (N), b = largeur de la poutre (m), h = hauteur de la poutre (m), δ = déflexion maximale au centre de la poutre (m), L = portée entre les pinces extérieures (0,357 m), a = espacement entre les pinces intérieures et extérieures (0,119 m), f = fréquence de charge (Hz), s = décalage temporel entre les pics de charge et de déflexion (s).
AASHTO T321-17 définit la rupture comme le cycle auquel le produit de la rigidité en flexion × nombre de cycles de charge (S × n) atteint une valeur maximale (pic) . Ce point correspond à l’initiation d’une macrofissure dans la poutre. La méthode utilise un ajustement polynomial de 6e ordre pour lisser les données S×n vs. cycles, et le pic est identifié comme le maximum de la courbe ajustée. L’essai se poursuit jusqu’à ce que la valeur S×n ait diminué d’au moins 15 % par rapport au pic.
L’ancien critère de rupture — réduction de 50 % par rapport à la rigidité initiale (mesurée au cycle 50) — est encore utilisé par certains praticiens à des fins comparatives mais n’est plus le critère principal dans la norme actuelle. Le critère de pic S×n basé sur l’énergie (similaire à la norme ASTM D7460, désormais retirée) fournit une définition physiquement plus significative de la rupture par fatigue et est moins sensible à la sélection arbitraire du point de référence de la rigidité initiale.
| Niveau de déformation (με) | Cycles typiques jusqu’à rupture | Durée de l’essai |
|---|---|---|
| 200 | 500 000 - 2 000 000+ | Jours à semaines |
| 400 | 10 000 - 200 000 | Heures à jours |
| 800 | 500 - 10 000 | Heures |
| 1600 | 50 - 500 | Minutes à heures |
L’essai de fatigue en flexion sur poutre produit une relation déformation-durée de vie en fatigue qui suit un modèle de loi de puissance : Nf = K₁(1/ε_t)^K₂ où Nf = cycles jusqu’à rupture, ε_t = déformation en traction, et K₁ et K₂ sont des constantes de régression spécifiques au mélange. Le paramètre de pente K₂ varie typiquement de 3 à 6, les valeurs plus élevées indiquant une plus grande sensibilité à la déformation (réduction plus rapide de la durée de vie en fatigue avec l’augmentation de la déformation). Le paramètre d’ordonnée à l’origine K₁ reflète le niveau global de résistance à la fatigue.
Un facteur de décalage de 10 à 20 est appliqué pour relier la durée de vie en fatigue en laboratoire à la performance de la chaussée sur le terrain. Ce décalage tient compte de plusieurs différences entre les conditions de laboratoire et de terrain : chargement continu en laboratoire versus chargement intermittent avec périodes de repos sur le terrain, déport latéral des charges de roues répartissant les dommages sur la largeur de la chaussée, cicatrisation pendant les périodes de repos, gradients de température et d’humidité sur le terrain, et différences de propagation des fissures entre les poutres minces et les couches de chaussée de pleine épaisseur.
AASHTO TP107-18 (Détermination de la courbe caractéristique d’endommagement des mélanges bitumineux à partir d’essais de fatigue cyclique en traction directe) est une norme provisoire qui utilise l’AMPT (Asphalt Mixture Performance Tester) pour déterminer la courbe caractéristique d’endommagement fondamentale d’un mélange bitumineux sous charge cyclique de traction directe. Contrairement à l’essai empirique de fatigue en flexion sur poutre, TP107 est ancré dans la mécanique de l’endommagement continu et fournit une propriété matérielle fondamentale plutôt qu’un indice empirique.
L’essai utilise des éprouvettes cylindriques de 100 mm de diamètre × 130 mm de hauteur carottées à partir d’éprouvettes compactées au Superpave Gyratory Compactor (SGC) . Des plaques d’extrémité sont collées aux deux extrémités de l’éprouvette avec de l’époxy complètement durci pour transmettre la charge de traction directe sans excentricité. La longueur de jauge pour la mesure de la déformation est typiquement de 70 mm.
La température d’essai est déterminée à partir de la base de données météorologiques LTPP Bind en utilisant la formule T_essai = (HTPG + LTPG)/2 + 4 °C, avec une température d’essai maximale de 21 °C. L’essai est réalisé à au moins trois niveaux de déformation différents (typiquement 300, 500 et 800 microdéformations) sélectionnés en fonction du module dynamique du mélange (|E*|) selon les tables de référence FHWA. Chaque éprouvette est testée en moins d’une heure, ce qui rend la méthode AMPT significativement plus rapide que l’essai de fatigue en flexion sur poutre.
Entre l’essai d’empreinte (fingerprint) et l’essai de fatigue cyclique, une période de repos de 20 à 45 minutes est nécessaire pour permettre à l’éprouvette de récupérer des effets viscoélastiques induits lors de la caractérisation d’empreinte.
La méthode TP107 repose sur trois principes : le filtrage des données d’essai pour isoler l’endommagement par fatigue des effets viscoélastiques et viscoplastiques, une loi universelle d’évolution de l’endommagement reliant la réduction de rigidité à l’endommagement accumulé, et l’application du principe de superposition temps-température (t-TS) pour réduire le temps d’essai.
Le résultat fondamental est la courbe caractéristique d’endommagement — un graphique de la pseudo-rigidité (C) versus le paramètre d’endommagement (S) . Cette courbe est une propriété matérielle indépendante du mode de charge, de la température et de l’historique de charge. Le critère de rupture est défini par le pic de l’angle de phase — le cycle auquel l’angle de phase atteint un maximum et commence à diminuer, indiquant la formation d’une macrofissure.
La méthode AMPT offre plusieurs avantages significatifs par rapport à l’essai de fatigue en flexion sur poutre : la durée de l’essai se mesure en heures plutôt qu’en jours ou semaines, la préparation des éprouvettes est plus simple et nécessite moins de matériau, la méthode fournit une propriété matérielle fondamentale (courbe caractéristique d’endommagement) plutôt qu’un indice de fatigue empirique, et les résultats peuvent être utilisés pour prédire à la fois la fissuration ascendante et descendante dans les plateformes d’analyse structurelle.
La méthode AMPT est une norme provisoire (désignation TP) et n’a pas encore été élevée au statut de norme AASHTO complète. L’essai nécessite un équipement spécialisé (l’AMPT) et un logiciel d’analyse des données. La courbe caractéristique d’endommagement n’est pas directement compatible avec les fonctions de transfert de fatigue traditionnelles utilisées dans le MEPDG, nécessitant une analyse supplémentaire pour convertir les résultats en paramètres de fatigue conventionnels.
L’essai de recouvrement du Texas (TxDOT Tex-248-F) est un essai de fatigue spécialisé développé par le Texas Department of Transportation (TxDOT) en collaboration avec le Texas A&M Transportation Institute (TTI) pour évaluer la résistance d’un mélange bitumineux à la fissuration réfléchie dans les applications de revêtement. Alors que la fatigue en flexion sur poutre (AASHTO T321) simule la fissuration de fatigue ascendante due au trafic, l’essai de recouvrement simule directement le mouvement d’ouverture et de fermeture d’une fissure ou d’un joint existant sous un nouveau revêtement bitumineux.
Les éprouvettes sont préparées à partir de cylindres compactés SGC (150 mm de diamètre × 115 ± 5 mm de hauteur) ou de carottes prélevées sur le terrain. Le cylindre compacté est ajusté aux dimensions finales de 150 ± 2 mm de longueur × 76 ± 0,5 mm de largeur × 38 ± 0,5 mm de hauteur, avec une section transversale rectangulaire d’environ 76 × 38 mm. Les éprouvettes de laboratoire sont compactées à 93 % ± 1 % de densité relative (95 % ± 1 % pour le mélange atténuant les fissures, CAM). Trois éprouvettes répétées sont testées par mélange.
Un axe central est tracé sur l’éprouvette, et l’éprouvette est collée entre deux plaques de base en acier à l’aide d’époxy, avec un espace de 4,2 mm entre les plaques représentant l’ouverture dans la chaussée existante. L’époxy est durci pendant un minimum de 24 heures. L’ensemble est conditionné à 25 ± 0,5 °C pendant au moins une heure, puis monté dans l’appareil d’essai de recouvrement (Overlay Tester).
La charge est appliquée sous forme d’une onde triangulaire à 0,1 Hz (10 secondes par cycle) en utilisant un déplacement maximal constant de ±0,315 mm (0,025 pouces) , produisant une course totale de 0,63 mm. Ce déplacement simule l’ouverture et la fermeture d’une fissure sous-jacente induites thermiquement et par le trafic. L’essai se termine lorsque la charge de pic est réduite de 93 % par rapport au premier cycle ou à 1 000 cycles, selon la première éventualité.
| Paramètre | Formule/Source | Interprétation |
|---|---|---|
| Énergie de rupture critique (Gc) | Gc = Wc / (b × h) | Énergie nécessaire pour initier une fissure ; des valeurs plus élevées indiquent une meilleure résistance à l’initiation des fissures |
| Indice de résistance à la fissuration (CRI, β) | Ajusté à partir de y = x^(0,0075β - 1) | Ductilité/flexibilité lors de la propagation des fissures ; des valeurs plus élevées indiquent un comportement plus ductile |
| Cycles jusqu’à rupture | Extrapolé à 93 % de réduction de charge | Durée de vie totale en fatigue dans des conditions de fissuration réfléchie |
Où : Wc = aire sous la courbe charge-déplacement (premier cycle), b = largeur de l’éprouvette (76,2 mm), h = hauteur de l’éprouvette (38,1 mm).
L’essai de recouvrement est utilisé principalement pour évaluer les mélanges de revêtement bitumineux conçus pour retarder la fissuration réfléchie au-dessus des chaussées existantes fissurées ou jointoyées. Il est également appliqué pour évaluer la résistance à la fissuration des liants modifiés, des mélanges RAP/RAS, des enrobés tièdes et d’autres matériaux expérimentaux. L’énergie de rupture critique (Gc) est le paramètre principal utilisé pour l’acceptation et le classement des mélanges dans les spécifications TxDOT.
Les essais de fatigue du béton évaluent la résistance du béton de ciment Portland (PCC) à la rupture sous charge de flexion répétée. Le béton est un matériau fragile et élastique qui ne présente pas le comportement de cicatrisation viscoélastique de l’asphalte. Son comportement en fatigue est caractérisé par le rapport de contrainte — le rapport entre la contrainte de flexion appliquée et le module de rupture (MOR) .
ASTM C78/C78M (Méthode d’essai standard pour la résistance en flexion du béton utilisant une poutre simple avec charge aux tiers-points) est l’essai standard pour déterminer la résistance statique en flexion (MOR) du béton. L’essai utilise une poutre de 150 mm × 150 mm × 530 mm (taille standard) chargée aux tiers-points avec une portée de 450 mm. La charge est appliquée à un taux qui augmente la contrainte de la fibre extrême à 0,9-1,2 MPa/min. Le module de rupture est calculé comme suit :
R = (P × L) / (b × d²)
Où : R = module de rupture (MPa), P = charge maximale appliquée (N), L = longueur de portée (mm), b = largeur moyenne de la poutre (mm), d = profondeur moyenne de la poutre (mm).
| Type de béton | MOR (psi) | MOR (MPa) |
|---|---|---|
| Béton de résistance normale | 400-700 | 2,8-4,8 |
| Béton à haute résistance | 700-1 000 | 4,8-6,9 |
| Béton de chaussée | 550-750 | 3,8-5,2 |
La fatigue du béton sous charge répétée suit une relation S-N où le paramètre clé est le rapport de contrainte (R = σ_max / MOR) . La Portland Cement Association (PCA) a développé les équations de fatigue standard pour la conception des chaussées en béton :
| Rapport de contrainte (σ/MOR) | Relation de fatigue |
|---|---|
| > 0,55 | log N = 11,737 - 12,077(σ/MOR) |
| 0,45 < σ/MOR ≤ 0,55 | N = (4,2577 / (σ/MOR - 0,4325))^3,268 |
| σ/MOR ≤ 0,45 | Durée de vie infinie (limite de fatigue) |
La limite de fatigue du béton est d’environ 50-55 % du MOR, ce qui signifie que si la contrainte de flexion appliquée est inférieure à 50-55 % de la résistance statique en flexion, la chaussée peut théoriquement supporter un nombre infini de répétitions de charge sans rupture par fatigue. Ceci est analogue au concept de limite d’endurance dans les chaussées bitumineuses mais ne comporte pas la composante de cicatrisation qui rend la limite d’endurance de l’asphalte partiellement réversible.
Pour la conception des chaussées rigides (béton) utilisant le MEPDG ou le logiciel AASHTO Pavement ME Design, la relation de fatigue du béton est utilisée pour calculer le nombre admissible de répétitions de charge en fonction de la contrainte de bord calculée à partir des équations de Westergaard ou de l’analyse élastique multicouche. L’endommagement par fatigue est accumulé selon l’hypothèse de Miner, et la rupture est prédite lorsque l’endommagement cumulé atteint 1,0.
La courbe S-N (courbe contrainte-nombre de cycles), également appelée courbe de Wöhler, est la représentation graphique fondamentale du comportement en fatigue. Elle trace l’amplitude de contrainte appliquée (S) sur l’axe vertical en fonction du nombre de cycles jusqu’à rupture (N) sur l’axe horizontal, tous deux sur des échelles logarithmiques.
Une courbe S-N présente trois régions caractéristiques. La Région de durée de vie finie est la partie inclinée de la courbe où l’augmentation de l’amplitude de contrainte réduit considérablement le nombre de cycles jusqu’à rupture. Cette région suit une relation de loi de puissance et représente le domaine où l’endommagement par fatigue s’accumule à un taux mesurable. La Zone de transition (point d’inflexion) est la région où la courbe commence à s’aplatir, marquant la transition du comportement de durée de vie finie à durée de vie infinie. Le point d’inflexion se produit généralement entre 10⁶ et 10⁷ cycles pour les matériaux de chaussée. Le Plateau de limite d’endurance est l’asymptote horizontale représentant le niveau de contrainte ou de déformation en dessous duquel le matériau peut théoriquement supporter un nombre infini de cycles de charge sans rupture par fatigue.
La représentation classique de la courbe S-N est l’équation de Basquin : σₐ = σ’f × (2Nf)^b où σₐ = amplitude de contrainte, σ’f = coefficient de résistance à la fatigue (approximativement égal à la résistance réelle à la rupture), Nf = cycles jusqu’à rupture, et b = exposant de résistance à la fatigue (la pente de la courbe S-N log-log).
| Matériau | Valeur typique de b |
|---|---|
| Aciers | -0,05 à -0,12 |
| Alliages d’aluminium | -0,06 à -0,14 |
| Mélanges bitumineux (basés sur la déformation) | -0,15 à -0,30 (correspondant à K₂ = 3-6) |
| Béton | -0,03 à -0,07 |
Pour les mélanges bitumineux, la relation de fatigue est exprimée sous forme d’une loi de puissance basée sur la déformation plutôt que d’une relation basée sur la contrainte : Nf = K₁ × (1/ε_t)^K₂ ou Nf = K₁ × (1/ε_t)^K₂ × (1/E)^K₃ où Nf = cycles jusqu’à rupture par fatigue, ε_t = déformation en traction à la base de la couche bitumineuse, E = module de rigidité, et K₁, K₂, K₃ = constantes de régression.
| Modèle | K₁ | K₂ | K₃ | Source |
|---|---|---|---|---|
| Asphalt Institute | 0,0796 | 3,291 | 0,854 | AI MS-1 |
| Shell (original) | 0,0685 | 5,671 | 2,363 | Shell Pavement Design Manual |
| MEPDG (par défaut) | 0,007566 | -3,9492 | -1,281 | AASHTOWare Pavement ME |
| Monismith & Epps (1969) | 2,38×10⁻⁵ à 5,85×10⁻¹⁰ | 3,0-5,7 | — | Fatigue en flexion sur poutre en laboratoire |
Les courbes S-N-P (Contrainte-Nombre-Probabilité) tiennent compte de la dispersion statistique inhérente aux essais de fatigue. La durée de vie en fatigue à un niveau de contrainte ou de déformation donné suit une distribution log-normale ou, plus précisément, une distribution de Weibull. Les codes de conception spécifient typiquement une probabilité de survie de 95 % ou 99 % pour les composants structurels critiques, ce qui signifie que la courbe S-N de conception représente le niveau de contrainte auquel seulement 5 % ou 1 % des éprouvettes se rompraient.
Pour la conception des chaussées utilisant le MEPDG, la dispersion de la durée de vie en fatigue est prise en compte via le paramètre d’entrée de fiabilité, qui ajuste les constantes de la fonction de transfert pour atteindre une probabilité spécifiée de performance acceptable sur la durée de vie de conception.
La règle de Miner (également appelée hypothèse de dommage linéaire de Palmgren-Miner) est la méthode standard pour accumuler les dommages de fatigue sous charge variable : D = Σ(nᵢ / Nᵢ) où D = dommage cumulé, nᵢ = nombre de cycles appliqués au niveau de contrainte/déformation i, et Nᵢ = nombre de cycles jusqu’à rupture au niveau de contrainte/déformation i. La rupture par fatigue est prédite lorsque D ≥ 1,0.
La règle de Miner est fondamentale pour l’approche MEPDG où le trafic est réparti entre plusieurs charges d’essieux et configurations. La déformation en traction à la base de la couche bitumineuse est calculée pour chaque niveau de charge, et l’endommagement de chaque passage est accumulé selon l’hypothèse de Miner. Le MEPDG utilise une approche de durcissement temporel plutôt que l’approche plus simple du rapport de cycles, tenant compte de l’ordre de chargement dans le processus d’accumulation des dommages.
Le Guide de Conception Mécanistique-Empirique des Chaussées (MEPDG) , implémenté dans le logiciel AASHTOWare Pavement ME Design, utilise une approche mécanistique-empirique où les données d’essais de fatigue sont directement intégrées dans le processus de conception structurelle des chaussées.
Le modèle complet de fissuration par fatigue ascendante du MEPDG est :
Nf = k₁ × βf₁ × C × (1/ε_t)^(k₂ × βf₂) × (1/E)^(k₃ × βf₃)
Où : Nf = nombre admissible de répétitions de charge pour la fissuration par fatigue, ε_t = déformation en traction horizontale à la base de la couche bitumineuse (issue de l’analyse élastique multicouche), E = module dynamique du mélange bitumineux (psi), k₁, k₂, k₃ = constantes de régression de laboratoire (calibrées nationalement : k₁ = 0,007566, k₂ = -3,9492, k₃ = -1,281), βf₁, βf₂, βf₃ = facteurs de calibrage local (par défaut = 1,0 pour le calibrage national), et C = facteur de correction volumétrique : C = 10^(4,84 × (Vb/(Va+Vb) - 0,69)) où Vb = teneur en liant effectif (%) et Va = vides d’air (%).
L’endommagement par fatigue calculé par la règle de Miner est converti en une étendue de fissuration prédite (en pourcentage de la surface de la voie) à l’aide d’une fonction de transfert sigmoïde : Fissuration par fatigue (%) = 1 / (1 + e^(C₁ - C₂ × log(D))) où D = dommage de fatigue cumulé, et C₁ et C₂ sont des constantes de calibrage (C₁ ≈ 1,0 pour la fissuration ascendante, C₂ ≈ 2,0 pour la fissuration ascendante).
Cette fonction de transfert tient compte du fait que tous les dommages ne se traduisent pas par une fissuration visible en surface — les dommages doivent s’accumuler jusqu’à un niveau seuil avant que les fissures n’apparaissent à la surface de la chaussée. La forme sigmoïde produit une courbe en S où la fissuration augmente d’abord lentement, puis s’accélère, et enfin atteint un plateau.
Le MEPDG intègre un facteur de décalage laboratoire-terrain intégré qui relie le Nf de laboratoire issu des essais de fatigue en flexion sur poutre à la performance sur le terrain. Le facteur de décalage n’est pas simplement un multiplicateur unique mais est intégré dans le calibrage des coefficients k. Les constantes par défaut calibrées nationalement (k₁, k₂, k₃) intègrent déjà ce décalage, elles ne doivent donc pas être utilisées directement avec les résultats d’essais de fatigue en laboratoire sans ajustement.
Lorsqu’une agence locale souhaite effectuer un calibrage local, elle doit tester des mélanges avec ses matériaux locaux, construire des sections d’essai, surveiller les performances et ajuster les coefficients βf pour correspondre aux performances de terrain observées. La norme AASHTO PP 105 (Norme provisoire pour le calibrage local du MEPDG) fournit les procédures pour ce processus de calibrage.
| Paramètre | Valeur typique | Méthode de détermination |
|---|---|---|
| Module dynamique de l’enrobé (E*) | 200 000 - 2 000 000 psi | AASHTO TP79 (AMPT) |
| Épaisseur de la couche d’enrobé | 100-400 mm (4-16 po) | Décision de conception |
| Vides d’air (Va) | 4,0 % à Ndesign | AASHTO T312 / T209 |
| Teneur en liant effectif (Vbe) | 10-14 % | Calculs volumétriques |
| Coefficient de Poisson (enrobé) | 0,30-0,40 | Supposé ou mesuré |
| Facteur de décalage de fatigue | 10-20 | Calibrage local |

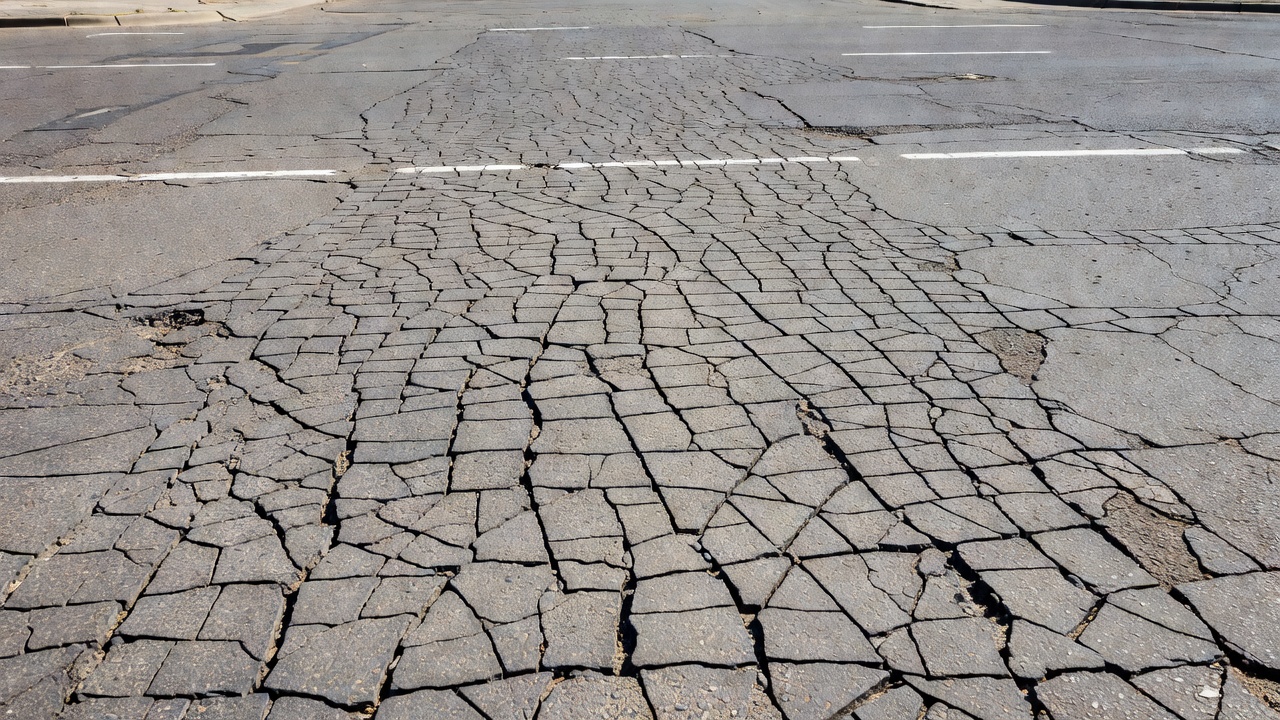

La fissuration en peau de crocodile (également appelée fissuration par fatigue ou fissuration en peau de crocodile) est la manifestation directe sur le terrain du processus de fatigue mesuré en laboratoire. Les fissures interconnectées et multidirectionnelles formant un motif ressemblant à une peau de crocodile ou d’alligator résultent de la rupture par fatigue de la couche bitumineuse sous l’effet des charges de trafic répétées.
La fissuration en peau de crocodile se développe en trois phases distinctes. Phase 1 — Initiation des fissures : Sous l’effet des charges de trafic répétées, la déformation en traction la plus élevée se produit à la base de la couche bitumineuse (pour les chaussées conventionnelles) ou à la surface (pour les chaussées épaisses où l’axe neutre se déplace vers le bas). Lorsque la déformation en traction dépasse la résistance à la fatigue du matériau, des microfissures s’initient à l’emplacement de la contrainte de traction maximale. Pour la fissuration ascendante, ces microfissures sont invisibles depuis la surface pendant la phase d’initiation.
Phase 2 — Propagation des fissures : De multiples microfissures se propagent verticalement vers le haut (ascendante) ou vers le bas (descendante) à travers la couche bitumineuse, coalesçant avec les fissures adjacentes pour former des réseaux de fissures interconnectés. Le taux de propagation dépend des propriétés du matériau, de l’ampleur de la déformation en traction, de la température de la chaussée et de la présence d’humidité. Le motif caractéristique en peau de crocodile — une série de polygones interconnectés — se développe à mesure que les fissures se propagent à des vitesses différentes et se croisent.
Phase 3 — Rupture de surface : Lorsque les fissures atteignent la surface de la chaussée, elles deviennent visibles sous la forme du motif classique de fissuration en peau de crocodile. Les fissures permettent à l’eau de s’infiltrer dans la structure de la chaussée, affaiblissant les couches sous-jacentes par des dommages dus à l’humidité et le pompage des fines. À mesure que la détérioration se poursuit, les pièces fissurées peuvent se détacher sous le trafic, conduisant à la formation de nids-de-poule.
Le paramètre clé contrôlant la fissuration par fatigue dans le MEPDG est la déformation en traction horizontale à la base de la couche bitumineuse (ε_t) calculée à partir de l’analyse élastique multicouche. Valeurs typiques pour différentes configurations de chaussée :
| Configuration de chaussée | Déformation en traction à la base typique | Attente de durée de vie en fatigue |
|---|---|---|
| Couche d’enrobé mince (75-100 mm) sur fondation faible | 300-500 με | Durée de vie courte (5-10 ans) |
| Couche d’enrobé moyenne (125-175 mm) sur fondation modérée | 150-250 με | Durée de vie modérée (10-20 ans) |
| Couche d’enrobé épaisse (200-300 mm) sur fondation solide | 70-150 με | Durée de vie longue (20-30+ ans) |
| Chaussée perpétuelle (>300 mm) | < 70 με | Durée de vie infinie (limite d’endurance) |
| Facteur | Effet sur la durée de vie en fatigue |
|---|---|
| Épaisseur de la couche d’enrobé ↑ | Déformation ↓, durée de vie ↑ (effet exponentiel) |
| Rigidité de l’enrobé (E*) ↑ | Contrainte ↑, effet mixte sur la fatigue |
| Charge de trafic (ESALs) ↑ | Dommage ↑, durée de vie ↓ (linéaire dans la règle de Miner) |
| Température ↑ | Rigidité ↓, déformation ↑ (aux températures intermédiaires) |
| Vides d’air ↑ | Durée de vie ↓ (des vides plus élevés réduisent la section efficace) |
| Teneur en liant effectif ↑ | Durée de vie ↑ (des films de liant plus épais offrent une meilleure durabilité) |
| Modification aux polymères | Résistance à la fatigue améliorée (jusqu’à 2-5× d’allongement de durée de vie) |
| Périodes de repos (cicatrisation) | Durée de vie prolongée (10-100× dans des conditions favorables) |
La fatigue dans les chaussées en béton de ciment Portland (PCC) diffère fondamentalement de la fatigue dans les chaussées bitumineuses en raison des propriétés contrastées du béton et de l’asphalte. Le béton est fragile, élastique et ne cicatrise pas — une fois que l’endommagement se produit, il est permanent et irréversible. La conception en fatigue des chaussées en béton repose donc sur la limitation de la contrainte appliquée à une fraction de la résistance du matériau.
Dans les chaussées rigides, la fissuration par fatigue débute généralement à la base de la dalle de béton (directement sous la charge de roue) ou au bord de la dalle (où le gauchissement thermique et le déformation due à l’humidité créent des contraintes de traction en surface). La flexion répétée de la dalle sous le trafic génère des contraintes de traction qui finissent par dépasser la résistance à la fatigue du béton.
Le processus de fatigue dans le béton implique la croissance progressive de microfissures à l’interface granulat-pâte (la zone de transition interfaciale ou ITZ). Ces microfissures croissent et coalescent avec le chargement continu, formant une macrofissure qui se propage à travers la dalle. Contrairement à l’asphalte, il n’existe aucun mécanisme de cicatrisation pour inverser ces dommages.
La Portland Cement Association (PCA) a développé le modèle de fatigue le plus utilisé pour la conception des chaussées en béton. Le modèle relie le rapport de contrainte (σ/MOR) au nombre admissible de répétitions de charge. Pour un rapport de contrainte > 0,55 : log N = 11,737 - 12,077(σ/MOR) . Pour 0,45 < rapport de contrainte ≤ 0,55 : N = (4,2577 / (σ/MOR - 0,4325))^3,268 . Pour un rapport de contrainte ≤ 0,45 : N = infini (limite de fatigue) .
Ces équations ont été développées à partir d’essais de laboratoire approfondis sur des poutres en béton sous charge de flexion répétée et validées par des observations de performance de terrain de chaussées en béton en service.
L’Organisation de l’aviation civile internationale (OACI) et la Federal Aviation Administration (FAA) ont des exigences de conception basées sur la fatigue spécifiques pour les chaussées en béton des aéroports. L’Annexe 14 de l’OACI et le Manuel de conception des aérodromes (Doc 9157, Partie 3) spécifient que la résistance de la chaussée en béton doit être rapportée en utilisant la méthode ACR-PCR (Classification des aéronefs / Classification des chaussées), qui remplace l’ancien système ACN-PCN.
La FAA utilise le logiciel FAARFIELD (FAA Rigid and Flexible Iterative Elastic Layer Design) pour la conception des chaussées rigides aéroportuaires. La résistance en flexion du béton (module de rupture) est une donnée d’entrée principale, allant typiquement de 4,5 à 6,5 MPa (650-950 psi) pour les chaussées aéroportuaires. Le processus de conception utilise une contrainte de travail standard de 2,75 MPa pour le rapport des chaussées rigides dans le cadre du système ACR-PCR.
Le concept de facteur de dommage cumulé (CDF) est central dans la méthodologie de conception de la FAA. Le CDF accumule les dommages de chaque type d’aéronef et configuration de charge, et la conception est considérée comme adéquate lorsque la somme des facteurs de dommage est inférieure à 1,0 sur la durée de vie de conception. La FAA définit quatre catégories standard de fondation pour la conception des chaussées aéroportuaires :
| Code de fondation | Catégorie | Module élastique (MPa) | Plage de module (MPa) |
|---|---|---|---|
| A | Haute résistance | 200 | ≥ 150 |
| B | Résistance moyenne | 120 | 100 à < 150 |
| C | Faible résistance | 80 | 60 à < 100 |
| D | Résistance ultra-faible | 50 | < 60 |
La cicatrisation est une propriété unique des matériaux bitumineux qui distingue leur comportement en fatigue de celui du béton et d’autres matériaux structurels. La cicatrisation fait référence à la récupération de la rigidité et de la résistance pendant les périodes où le matériau n’est pas sous charge (périodes de repos). Cette récupération se produit par l’écoulement et la diffusion du liant bitumineux dans les microfissures, sous l’effet des forces d’énergie de surface et de l’action capillaire.
Lorsqu’un mélange bitumineux est soumis à des charges répétées, des microfissures se développent dans le film de liant et à l’interface liant-granulat. Ces microfissures sont extrêmement petites — typiquement moins de 10-20 microns de largeur. Lorsque le chargement cesse, le liant bitumineux s’écoule dans ces fissures par deux mécanismes : le mouillage piloté par l’énergie de surface (la tendance thermodynamique du liant à mouiller les surfaces de fissure) et l’écoulement capillaire (le mouvement du liant sous l’effet de la pression dans les ouvertures étroites des fissures).
Le processus de cicatrisation dépend de la température, les températures plus élevées accélérant le taux d’écoulement du liant et de réorientation moléculaire. Le grade du liant affecte significativement le potentiel de cicatrisation — les liants plus souples (par exemple, PG 58-28) présentent généralement une meilleure cicatrisation que les liants plus durs (par exemple, PG 76-22) en raison de leur viscosité plus faible et de leur plus grande mobilité moléculaire. Il a été démontré que les liants modifiés aux polymères présentent des propriétés de cicatrisation améliorées lorsque le réseau de polymères se rétablit à travers les surfaces de fissure.
Le concept de limite d’endurance dans les chaussées bitumineuses — environ 70 microdéformations comme proposé par Monismith (1970) — est directement lié à la cicatrisation. À des niveaux de déformation très faibles, les dommages accumulés pendant chaque cycle de charge sont suffisamment petits pour être entièrement récupérés pendant la période de repos suivante (soit entre les véhicules, soit pendant les périodes sans trafic nocturne). Dans ces conditions, les dommages de fatigue ne s’accumulent pas et la chaussée a théoriquement une durée de vie en fatigue infinie.
Ce concept est le fondement de la conception des chaussées perpétuelles, où l’épaisseur de la couche bitumineuse est choisie pour garantir que la déformation en traction à la base de la couche reste en dessous de la limite d’endurance. Les chaussées perpétuelles sont conçues pour ne nécessiter qu’un fraisage et un remplacement périodiques de la surface (tous les 15-25 ans) tandis que les couches structurelles bitumineuses restent en service indéfiniment.
| Condition | Essais de laboratoire | Chaussées sur le terrain |
|---|---|---|
| Schéma de charge | Continu, pas de périodes de repos | Intermittent avec périodes de repos entre les véhicules, la nuit et le week-end |
| Température | Constante à la température d’essai (20 °C typique) | Varie quotidiennement et saisonnièrement ; plus frais la nuit |
| Potentiel de cicatrisation | Négligeable (pas de périodes de repos dans les essais standard) | Significatif (la cicatrisation se produit pendant les périodes de repos quotidiennes et saisonnières) |
| Échelle de temps | Heures à jours (chargement continu) | Mois à années (chargement intermittent avec cicatrisation cumulative) |
La différence entre les essais de fatigue en laboratoire (chargement continu, pas de périodes de repos, température constante) et les conditions de terrain (chargement intermittent, périodes de repos, température variable avec cicatrisation) est une raison principale du facteur de décalage laboratoire-terrain de 10-20 utilisé dans l’analyse de fatigue. Sans ce décalage, les essais de fatigue en laboratoire sous-estimeraient significativement la durée de vie en fatigue sur le terrain car ils ne tiennent pas compte de la cicatrisation.
Le MEPDG tient compte de la cicatrisation via le facteur de décalage intégré dans les coefficients de fatigue calibrés nationalement. Le MEPDG ne modélise pas directement la cicatrisation comme un processus dépendant du temps mais incorpore ses effets à travers le calibrage empirique entre la durée de vie en fatigue en laboratoire et la performance observée sur le terrain.
Le taux de cicatrisation est défini comme le pourcentage de récupération de la rigidité pendant une période de repos : Cicatrisation (%) = (S_récupérée - S_endommagée) / (S_initiale - S_endommagée) × 100 où S = module de rigidité en flexion.
Les recherches ont montré que des taux de cicatrisation de 20 à 80 % sont réalisables en fonction de la durée de la période de repos, de la température, du type de liant et du niveau d’endommagement. Des périodes de repos plus longues produisent généralement une plus grande récupération, bien qu’avec des rendements décroissants après environ 24 heures. Les périodes de repos d’importance pratique dans les chaussées incluent les intervalles entre véhicules (secondes à minutes), les périodes sans trafic nocturne (6-10 heures) et les réductions de trafic le week-end (24-48 heures).
Les essais de fatigue fournissent les données d’entrée essentielles pour la prédiction de la durée de vie des chaussées — le processus d’estimation du nombre d’années ou d’applications de trafic qu’une chaussée peut supporter avant de développer des niveaux inacceptables de fissuration par fatigue.
La prédiction de la durée de vie des chaussées à l’aide des données de fatigue suit un processus systématique : déterminer la relation de fatigue (constantes K₁ et K₂) à partir de l’essai de fatigue en flexion sur poutre (AASHTO T321) ou de la courbe caractéristique d’endommagement issue de l’essai AMPT (AASHTO TP107) ; déterminer le chargement de trafic attendu en ESALs (charges équivalentes par essieu simple) ou en spectres de charges d’essieux sur la durée de vie de conception ; en utilisant l’analyse élastique multicouche (LEA) ou la méthode des éléments finis (FEM), calculer la déformation en traction à l’emplacement critique (base de la couche bitumineuse pour la fissuration ascendante, surface pour la fissuration descendante) pour chaque niveau de charge ; appliquer la règle de Miner avec la relation de fatigue pour calculer l’endommagement cumulé de toutes les charges de trafic ; appliquer la fonction de transfert pour convertir l’endommagement cumulé en étendue de fissuration prévue ; et identifier l’année ou le niveau de trafic auquel la fissuration prédite dépasse le niveau admissible (typiquement 20-25 % de la surface de la voie pour la conception).
La prédiction de la durée de vie en fatigue est intrinsèquement probabiliste en raison de la variabilité des propriétés des matériaux (les résultats des essais de fatigue ont des coefficients de variation de 20-50 %), du chargement du trafic (ampleur, fréquence et déport latéral), des conditions environnementales (température et humidité tout au long de l’année) et de la qualité de construction (vides d’air en place, épaisseur des couches, liaison entre les couches).
Le MEPDG aborde cette variabilité via le paramètre d’entrée de fiabilité. Une fiabilité de 50 % signifie que 50 % des chaussées conçues selon les mêmes critères devraient fonctionner de manière satisfaisante — la moitié se dégradera avant la fin de la durée de vie de conception. Des niveaux de fiabilité plus élevés (90-95 %) nécessitent des chaussées plus épaisses qui offrent une probabilité plus élevée de performance satisfaisante.
Les données des essais de fatigue fournissent le fondement scientifique pour comprendre et interpréter la fissuration en peau de crocodile observée lors de l’inspection de l’état des chaussées. Lorsqu’un inspecteur de chaussée observe une fissuration en peau de crocodile, les données d’essais de fatigue expliquent pourquoi la fissuration s’est développée et quelle est la gravité des dommages structurels sous-jacents.
Lorsqu’une fissuration en peau de crocodile est observée lors d’un relevé de l’état de la chaussée (selon ASTM D6433 — Pratique standard pour les relevés de l’indice d’état des chaussées des routes et parkings ou ASTM D5340 — Méthode d’essai standard pour les relevés de l’indice d’état des chaussées aéroportuaires), l’inspecteur doit considérer :
Analyse du schéma de fissuration — La fissuration en peau de crocodile avancée (forte densité de polygones interconnectés) indique que l’endommagement par fatigue a progressé bien au-delà de la phase d’initiation dans les phases de propagation et de rupture. Des fissures isolées et largement espacées indiquent un endommagement à un stade précoce. La méthode de l’Indice d’état de la chaussée (PCI) classe la fissuration en peau de crocodile par niveaux de sévérité : Faible (fissures < 3 mm de large, sans écaillage, densité du motif < 20 % de la zone), Moyen (fissures de 3-6 mm de large, léger écaillage, densité du motif de 20-50 % de la zone) et Élevé (fissures > 6 mm de large, écaillage important, densité du motif > 50 % de la zone ou des morceaux peuvent être détachés).
Corrélation avec les voies de roulement — La fissuration en peau de crocodile est typiquement concentrée dans les voies de roulement où le plus grand nombre d’applications de charge se produit. Si la fissuration s’étend sur toute la largeur de la voie ou apparaît dans des zones hors voies de roulement, d’autres causes que la fatigue due au trafic (telles qu’une rupture de fondation ou des défauts de construction) doivent être étudiées.
Vérification de l’épaisseur structurelle — Si une fissuration en peau de crocodile prématurée est observée, l’épaisseur réelle de la chaussée doit être vérifiée par carottage. Une couche bitumineuse plus mince que celle conçue produirait des déformations de traction plus élevées et une durée de vie en fatigue réduite, expliquant la fissuration observée.
Corrélation des propriétés du mélange — Si la dégradation est généralisée sur des sections de chaussée similaires, le mélange peut avoir une résistance à la fatigue inadéquate. Les essais de fatigue en flexion sur poutre en laboratoire sur des carottes prélevées sur le terrain peuvent confirmer si le mélange en place répond aux exigences de fatigue de conception. L’extraction et l’essai du liant peuvent déterminer si le grade PG est approprié pour le climat et le trafic.
La compréhension par l’inspecteur de la mécanique de la fatigue permet une évaluation plus éclairée de l’état :
Prédiction de la progression des dégradations — La connaissance de la relation entre le niveau de déformation de fatigue et les cycles jusqu’à rupture permet à l’inspecteur d’estimer le taux auquel la fissuration en peau de crocodile existante va progresser. Une section de chaussée présentant une fissuration en peau de crocodile de faible sévérité sur une autoroute à fort trafic se détériorera probablement plus rapidement que la même fissuration sur une route à faible volume de trafic.
Sélection des traitements — La fissuration en peau de crocodile à un stade précoce (faible sévérité, fissuration sans écaillage) peut être traitée par des mesures d’entretien préventif telles que le scellement des fissures ou des traitements de surface minces. La fissuration en peau de crocodile de sévérité modérée à élevée nécessite une réhabilitation structurelle telle que le fraisage et la recharge, une recharge structurelle ou le rapiéçage sur toute l’épaisseur. Les chaussées présentant une fissuration en peau de crocodile de sévérité élevée étendue (morceaux détachés ou descellés) nécessitent une reconstruction.
Recommandations de restriction de charge — Lorsque la fissuration par fatigue progresse rapidement, des restrictions de charge peuvent être nécessaires pour prolonger la durée de vie résiduelle de la chaussée jusqu’à ce que la réhabilitation puisse être effectuée. La relation de fatigue peut être utilisée pour estimer le prolongement de durée de vie réalisable grâce aux restrictions de charge.
Estimation de la durée de vie résiduelle — L’inspecteur peut estimer la durée de vie résiduelle en reliant l’étendue de fissuration observée à la durée de vie en fatigue prédite par l’analyse de conception. Par exemple, si l’étendue de fissuration observée est de 10 % à 12 ans et que la conception prévoyait 10 % de fissuration à 15 ans, la durée de vie résiduelle est d’environ 3 ans avant d’atteindre le niveau terminal de fissuration (typiquement 20-25 %).
Pour l’inspection sur le terrain des chaussées pour lesquelles des données d’essais de fatigue sont connues, le protocole suivant est recommandé : documenter l’étendue et la sévérité de la fissuration selon ASTM D6433 ou D5340 ; carotter aux emplacements de fissures sélectionnés pour vérifier la profondeur et le mode de fissuration (ascendante vs. descendante) ; extraire et tester les carottes de terrain selon AASHTO T321 (fatigue en flexion sur poutre sur carottes sciées) si la performance en fatigue est mise en doute ; comparer la durée de vie en fatigue mesurée à la durée de vie en fatigue de conception en utilisant le facteur de décalage laboratoire-terrain ; et déterminer la cause racine à l’aide de la comparaison : si les carottes de terrain montrent une durée de vie en fatigue significativement inférieure à la conception, le mélange ou la construction est déficient ; si la durée de vie en fatigue correspond à la conception, la conception structurelle (épaisseur) peut être inadéquate.
L’intégration des données d’essais de fatigue avec l’inspection de terrain fournit un cadre puissant pour comprendre la performance des chaussées, diagnostiquer les causes des dégradations prématurées et sélectionner des stratégies de réhabilitation appropriées. Pour les chaussées aéroportuaires, l’Annexe 14 de l’OACI et les Circulaires consultatives de la FAA exigent que l’état des chaussées soit surveillé par des inspections régulières et que la fissuration par fatigue dépassant des seuils spécifiés déclenche une évaluation technique et une planification de réhabilitation pour maintenir la sécurité des opérations aériennes.
