Renforcement en polymère renforcé de fibres (PRF) pour le béton

Polymère renforcé de fibres (PRF) — Système de matériau composite constitué de fibres continues à haute résistance noyées dans une matrice de résine polymère, utilisé comme renforcement interne pour le béton (barres d’armature) ou comme bandes de renforcement collées en externe pour les structures en béton existantes. Quatre types de fibres sont disponibles commercialement : le verre (PRFV), le carbone (PRFC), l’aramide (PRFA) et le basalte (PRFB). Chaque type présente des propriétés mécaniques, des caractéristiques de durabilité et des profils de coûts distincts.

Le renforcement PRF est fondamentalement différent du renforcement conventionnel en acier. Les matériaux PRF sont anisotropes — leurs propriétés mécaniques dépendent de l’orientation des fibres — et ils présentent un comportement élastique-linéaire jusqu’à une rupture fragile soudaine, sans écoulement plastique. Ce comportement nécessite une philosophie de conception fondamentalement différente de celle du béton armé d’acier. La matrice de résine polymère (époxy, vinyl-ester ou polyester) lie les fibres entre elles, transfère les charges entre elles et les protège de la dégradation environnementale.

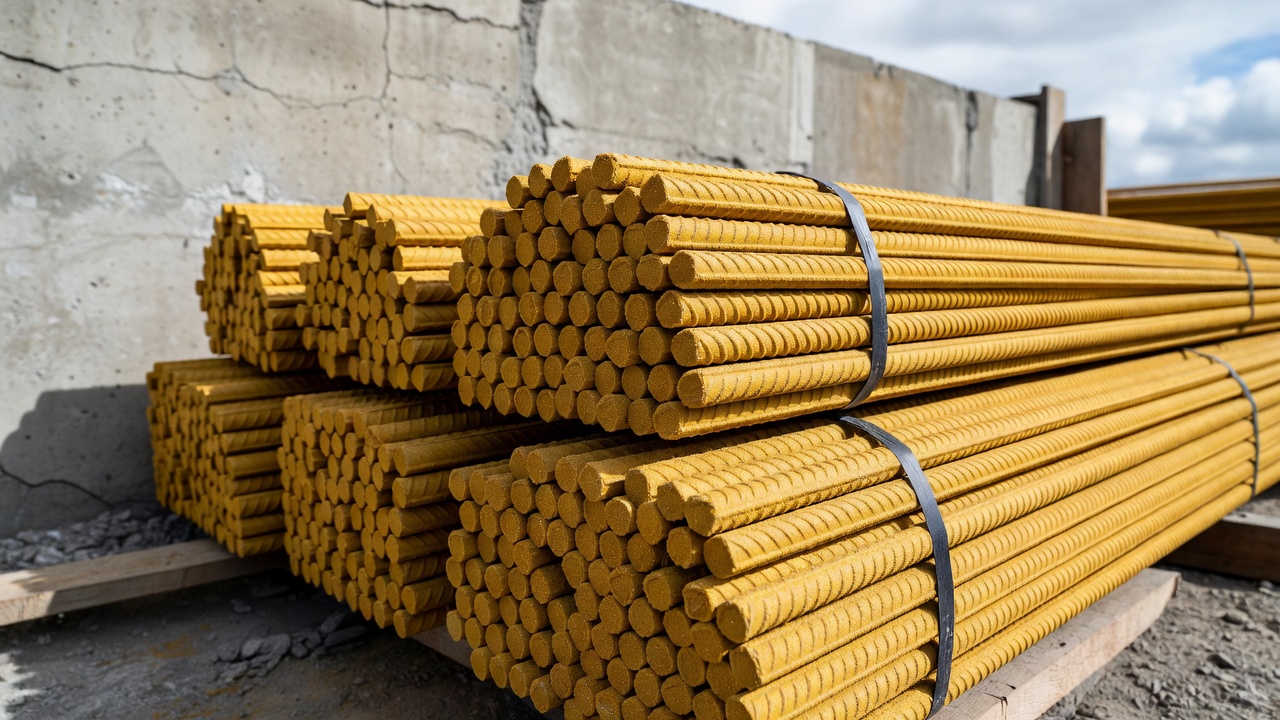

Barres d'armature composites PRFV jaunes empilées sur un chantier de construction avec texture de surface sablée

Types de fibres et propriétés des matériaux

Polymère renforcé de fibres de verre (PRFV)

Le PRFV est le type de PRF le plus produit en volume, utilisant des fibres de verre continues — principalement du verre E (qualité électrique) ou du verre S (plus haute résistance) — noyées dans une matrice de résine vinyl-ester ou époxy. Le verre AR (qualité résistant aux alcalis) est une variante spécialisée offrant une durabilité améliorée dans les environnements alcalins du béton. Les fibres elles-mêmes présentent une résistance à la traction d’environ 3 450 MPa et un module d’élasticité de 72 GPa au niveau des fibres.

Au niveau des barres d’armature composites, le PRFV présente une gamme de résistance à la traction de 480 à 1 600 MPa (70 à 230 ksi), avec des valeurs typiques dépassant 1 000 MPa pour les produits standard. Le module d’élasticité varie de 35 à 51 GPa (5 100 à 7 400 ksi), environ un cinquième de celui de l’acier. La déformation ultime est de 1,2 à 3,1 %. La densité du composite est de 1,7 à 2,0 g/cm³ — environ un quart des 7,85 g/cm³ de l’acier. La fraction volumique de fibres dans les barres fabriquées est typiquement de 0,50 à 0,70. Selon l’ACI 440.6-08, les barres PRFV doivent avoir un module d’élasticité en traction d’au moins 39,3 GPa (5 700 ksi).

La fabrication se fait principalement par pultrusion : des mèches de fibres continues sont tirées à travers un bain de résine, puis à travers une filière chauffée où la résine thermodurcissable polymérise. Les déformations de surface — enroulements hélicoïdaux de fibres, revêtements sablés ou motifs nervurés — sont appliquées pendant ou après la pultrusion pour améliorer l’adhérence mécanique avec le béton. La vitesse de pultrusion varie de 0,5 à 2,0 m/min, avec des tolérances de section transversale de ±0,3 à 0,5 mm.

Applications : Tabliers de ponts, structures marines, parkings, usines de traitement des eaux, tunnels, installations chimiques, salles compatibles IRM et chaussées aéroportuaires. Le PRFV est le choix standard pour le renforcement résistant à la corrosion lorsqu’une résistance élevée à un coût modéré est requise.

Polymère renforcé de fibres de carbone (PRFC)

Le PRFC utilise des fibres de carbone — disponibles en variantes de module standard (grade T300/T700, ~230 GPa), module élevé (~350 GPa) et module ultra-élevé (~580 GPa). Les fibres de carbone ont la plus haute résistance à la traction de tous les types de fibres PRF au niveau des fibres : 3 500 à 4 900 MPa. Le module d’élasticité des fibres varie de 230 à 580 GPa selon le grade.

Au niveau des barres d’armature composites, le PRFC offre une résistance à la traction de 1 720 à 3 690 MPa (250 à 585 ksi) et un module d’élasticité de 120 à 580 GPa (15 900 à 84 000 ksi). La déformation ultime est de 0,5 à 1,9 %, inférieure à celle des autres types de PRF en raison de la rigidité élevée et de la capacité d’allongement plus faible des fibres de carbone. La densité est de 1,5 à 1,6 g/cm³. Selon l’ACI 440.6-08, les barres PRFC doivent avoir un module d’élasticité d’au moins 124 GPa (18 000 ksi).

Le PRFC est électriquement conducteur — une distinction critique par rapport au PRFV, PRFA et PRFB. Cette conductivité signifie que le PRFC ne peut pas être utilisé là où une neutralité électromagnétique est requise (zones d’aides à la navigation aéroportuaire, salles d’IRM). Cependant, le PRFC possède la meilleure résistance au fluage-rupture : limite de contrainte soutenue de 0,55 × résistance ultime, contre 0,20 pour le PRFV — ce qui en fait le matériau privilégié pour les câbles de précontrainte et les applications sous charge soutenue.

Applications : Renforcement structurel sous fortes charges, renforcement sismique, câbles de précontrainte, structures aérospatiales, bâtiments de grande hauteur et renforcement de ponts. Le PRFC est le matériau principal pour les systèmes de renforcement collés en externe en raison de son rapport module/épaisseur élevé.

Polymère renforcé de fibres d’aramide (PRFA)

Le PRFA utilise des fibres d’aramide — connues commercialement sous les noms de Kevlar (DuPont) ou Twaron (Teijin). Ces fibres présentent une excellente ténacité et absorption d’énergie d’impact, surpassant à la fois le verre et le carbone. La résistance à la traction au niveau des fibres est d’environ 3 600 MPa, avec un module d’élasticité variant de 70 à 125 GPa selon le grade. Les fibres d’aramide ont la plus faible densité parmi les fibres PRF : 1,44 g/cm³.

Au niveau du composite, la résistance à la traction du PRFA varie de 1 720 à 2 540 MPa (250 à 368 ksi), le module d’élasticité de 41 à 125 GPa (6 000 à 18 000 ksi), et la déformation ultime de 1,9 à 4,4 % — la plus grande capacité de déformation de tous les types de PRF. Cette capacité de déformation élevée offre la meilleure absorption d’énergie pour les charges d’impact et d’explosion. La densité est de 1,3 à 1,5 g/cm³.

Le PRFA présente deux limitations importantes : la sensibilité aux UV — les fibres d’aramide se dégradent rapidement sous exposition aux ultraviolets, nécessitant des revêtements protecteurs ou une encapsulation dans toutes les applications exposées. Faible résistance à la compression — les fibres d’aramide ont une faible résistance à la compression par rapport à leur capacité en traction, limitant les applications dans les éléments dominés par la compression.

Applications : Structures résistantes aux explosions, protection balistique, protection des piles de ponts contre les impacts, structures parasismiques et environnements chimiquement agressifs. Le PRFA est moins courant dans les infrastructures civiles que le PRFV ou le PRFC en raison de son coût plus élevé et de sa sensibilité aux UV.

Polymère renforcé de fibres de basalte (PRFB) — Émergent

Le PRFB est le type de PRF le plus récent, utilisant des fibres continues produites à partir de roche volcanique de basalte fondue. La production de fibres de basalte ne nécessite aucun additif chimique — la roche est fondue à environ 1 400 °C et étirée en filaments continus. Cela rend la production de PRFB plus durable sur le plan environnemental que celle des fibres de verre, qui nécessite de la silice, du calcaire et d’autres matières premières. La résistance à la traction au niveau des fibres atteint environ 4 840 MPa avec un module d’élasticité de 89 GPa.

Au niveau des barres d’armature composites, le PRFB offre une résistance à la traction de 1 035 à 1 650 MPa (150 à 240 ksi), un module d’élasticité de 45 à 59 GPa (6 500 à 8 500 ksi) et une déformation ultime de 1,6 à 3,0 %. La densité est de 1,9 à 2,1 g/cm³.

Les principaux avantages du PRFB par rapport au PRFV sont : meilleure résistance aux alcalis — la chimie des fibres de basalte offre une résistance intrinsèquement meilleure à la solution alcaline des pores du béton (pH 12–13). Résistance au feu supérieure — les barres PRFB ne présentent qu’une réduction de résistance de 10 % après 90 minutes à 300 °C contre 75 % pour les barres PRFV. Coût proche du niveau du verre E — rendant le PRFB économiquement compétitif avec le PRFV tout en offrant des performances approchant le PRFC selon certains critères. Le PRFB est non conducteur et non magnétique.

L’ICC-ES AC454 (octobre 2020) couvre désormais les barres PRFB aux côtés du PRFV pour le renforcement interne du béton. L’IS 18256:2023 (norme indienne) couvre les armatures PRFV, le PRFB étant de plus en plus reconnu dans les codes nationaux.

Applications : Tabliers de ponts dans des environnements agressifs, structures marines, chaussées aéroportuaires (dont l’installation de treillis PRFB à l’aéroport international de Florida Keys Marathon), structures d’électrification ferroviaire et installations IRM.

Propriétés mécaniques des armatures PRF

Résistance à la traction et comportement contrainte-déformation

La caractéristique mécanique déterminante du renforcement PRF est son comportement contrainte-déformation élastique-linéaire jusqu’à la rupture : le PRF ne présente pas d’écoulement plastique ni de déformation plastique. Il s’agit de la différence la plus significative par rapport au renforcement en acier.

Renforcement en acier : Comportement élastique jusqu’au point de limite d’élasticité (~420 MPa pour le Grade 60), suivi d’un plateau plastique jusqu’à une déformation ultime de 10 à 15 %, offrant ductilité et avertissement avant la rupture. Renforcement PRF : Comportement hookéen élastique-linéaire de la contrainte nulle jusqu’à la rupture ultime (rupture). La rupture est soudaine et fragile, sans déformation plastique.

MatériauRésistance à la traction (MPa)Module d’élasticité (GPa)Déformation ultime (%)Densité (g/cm³)
Acier (Grade 60)420–550 (limite d’élasticité)20010–15 (ductile)7,85
PRFV480–1 60035–511,2–3,11,7–2,0
PRFB1 035–1 65045–591,6–3,01,9–2,1
PRFA1 720–2 54041–1251,9–4,41,3–1,5
PRFC1 720–3 690120–5800,5–1,91,5–1,6

Toutes les valeurs sont au niveau du composite (barre d’armature). Fraction volumique de fibres : 0,50–0,70. Basé sur l’ACI 440.1R et les données des fabricants.

Comportement d’adhérence avec le béton

Les barres PRF adhèrent au béton par verrouillage mécanique assuré par les traitements de surface appliqués lors de la fabrication :

  • Enroulements hélicoïdaux — mèches de fibres continues enroulées en hélice autour de la surface de la barre, créant un motif de déformation en spirale
  • Revêtements sablés — surface particulaire liée fournissant une adhérence par friction
  • Motifs nervurés/déformés — déformations moulées ou usinées similaires aux nervures des armatures en acier

La résistance d’adhérence des barres PRF avec le béton est comparable à celle des armatures en acier nervurées dans des conditions normales. L’adhérence est régie par : la résistance à la compression du béton, les caractéristiques de surface de la barre, les conditions de confinement (enrobage de béton, étriers) et le diamètre de la barre. Les équations de longueur de développement dans l’ACI 440.1R tiennent compte du module d’élasticité plus faible du PRF et de l’absence d’écoulement plastique, nécessitant des longueurs de développement plus longues que l’acier pour une capacité d’adhérence équivalente.

Dilatation thermique

La compatibilité thermique entre le renforcement PRF et le béton est essentielle pour la durabilité structurelle dans les environnements à température fluctuante :

MatériauCTE longitudinale (×10⁻⁶/°C)CTE transverse (×10⁻⁶/°C)
Béton~10~10
Acier11,711,7
PRFV6–1021–23
PRFC0 à –121–23
PRFA–2 à –630–60

Le PRFV offre la meilleure compatibilité thermique avec le béton, avec une CTE longitudinale correspondant étroitement à celle du béton à 6–10 ×10⁻⁶/°C. Le PRFC a une CTE longitudinale proche de zéro ou légèrement négative, ce qui peut créer une incompatibilité thermique — la barre PRFC ne se dilate pas avec le béton environnant lors d’une augmentation de température, pouvant provoquer des fissures radiales ou une dégradation de l’adhérence. Le PRFA présente une CTE longitudinale négative, créant un désaccord de dilatation important.

Résistance au cisaillement et action de goujon

Les barres PRF ont une faible résistance au cisaillement transversal — typiquement 10 à 20 % de leur résistance à la traction longitudinale. Cela est dû au fait que la résistance du PRF provient des fibres continues orientées longitudinalement, la matrice de résine assurant un transfert de charge transversal relativement faible. La contribution de l’action de goujon du renforcement PRF dans les éléments en béton est substantiellement réduite par rapport au renforcement en acier.

Selon l’ACI 440.1R, les étriers PRF doivent être conçus avec des valeurs de résistance significativement réduites. Les recherches menées par le Département des Transports de Floride (FDOT) ont montré que les barres PRFB présentent une résistance au cisaillement transversal 116 % plus élevée que les barres PRFV, attribuée à la résistance intrinsèque au cisaillement plus élevée des fibres de basalte.

Fluage-rupture et fatigue

Le fluage-rupture — défaillance dépendante du temps sous contrainte de traction soutenue à des niveaux bien inférieurs à la résistance ultime à court terme — est une considération de conception critique pour le renforcement PRF :

Type de PRFLimite de contrainte de fluage-rupture (× f_fu)Limite de contrainte de fatigue (× f_fu)
PRFV0,200,20
PRFB0,200,20 (selon FDOT)
PRFA0,300,30
PRFC0,550,55

Selon l’ACI 440.1R. f_fu = résistance ultime à la traction garantie de la barre PRF.

La résistance supérieure au fluage-rupture du PRFC (0,55 × f_fu) lui confère un avantage significatif pour les câbles de précontrainte et les applications sous charge soutenue. Le PRFV et le PRFB sont limités à 0,20 × f_fu, ce qui signifie que seulement 20 % de la capacité de traction de la barre peut être utilisée sous charge soutenue. Les limites de contrainte de service doivent être vérifiées selon l’ACI 440.1R Section 7.4.

Armatures PRF vs armatures en acier

Comparaison complète

PropriétéArmature PRFVArmature en acier (Grade 60)
Résistance à la traction1 000+ MPa (ultime)420–600 MPa (limite d’élasticité)
Module d’élasticité40–60 GPa200 GPa
Comportement à l’écoulementAucun — élastique-linéaire jusqu’à ruptureÉcrouissage ductile à ~420 MPa
Déformation ultime1,2–3,1 %10–15 %
Poids~2 100 kg/m³ (75 % plus léger)7 850 kg/m³
Résistance à la corrosionTotalement immuniséSensible à la rouille et à la corrosion
Durée de vie (environnement agressif)100+ ans25–50 ans (avec entretien)
Conductivité thermique~0,35 W/m·K (isolant)~50 W/m·K (pont thermique)
Conductivité électriqueNon conducteurConducteur
MagnétiqueNon magnétiqueMagnétique
Résistance au cisaillementFaible (10–20 % de la traction)~60 % de la traction
Cintrage sur siteImpossible — cintrage en usine uniquementPeut être cintré sur chantier
SoudageImpossiblePeut être soudé
Coût initial du matériau10–30 % plus élevéInférieur
Coût du cycle de vieSignificativement inférieurSupérieur (entretien, réparations)

Principaux avantages

L’immunité à la corrosion est le principal moteur de l’adoption du PRF. Le PRFV est totalement immunisé contre les chlorures, les sels de déverglaçage, l’eau de mer, les environnements acides et la solution alcaline des pores du béton. L’éclatement du béton causé par la corrosion de l’acier est la principale cause de défaillance prématurée du béton armé dans le monde. Le PRF élimine complètement ce mécanisme de défaillance.

Rapport résistance/poids — Le PRF offre environ deux fois la résistance à la traction de l’acier pour un quart du poids. Cela réduit considérablement les coûts de transport, élimine le besoin d’équipements de levage lourds sur le site, réduit la fatigue de manutention des travailleurs et permet des éléments structurels plus légers.

Neutralité électromagnétique — Le PRFV, le PRFB et le PRFA sont non magnétiques et non conducteurs. Cela est essentiel pour les structures situées à proximité des aides à la navigation aéroportuaire (système d’atterrissage aux instruments, VOR, DME), des salles d’IRM dans les établissements médicaux, de la fabrication d’électronique sensible et des environnements à haute tension. Le PRFC est électriquement conducteur et ne partage pas cet avantage.

Durée de vie — Un renforcement PRF correctement fabriqué offre une durée de vie de 100+ ans dans des environnements agressifs où l’acier nécessiterait un remplacement dans les 25 à 50 ans. Cette durabilité à long terme transforme fondamentalement l’économie du cycle de vie des infrastructures.

Principales limitations

Absence de ductilité — Le PRF ne présente pas d’écoulement plastique ni de déformation plastique. La rupture est soudaine et fragile. Cela modifie fondamentalement la redondance structurelle et le comportement de dissipation d’énergie, nécessitant une attention particulière pour la conception sismique. L’ACI CODE 440.11 limite actuellement le béton armé de PRFV à la catégorie de conception sismique A ou B (faible risque sismique).

Module d’élasticité plus faible — Le module d’élasticité du PRFV (40–60 GPa) est environ un cinquième de celui de l’acier (200 GPa). Les éléments renforcés de PRF présentent des déflexions plus importantes et des largeurs de fissures plus grandes pour des taux de renforcement équivalents, nécessitant des diamètres de barres plus grands ou un espacement plus rapproché pour satisfaire les limites d’aptitude au service.

Ne peut pas être cintré sur chantier — Les barres PRF doivent être cintrées à l’usine pendant la fabrication. Toutes les configurations de cintrage doivent être prédéterminées au stade de la conception. Le cintrage sur chantier n’est pas possible sans endommager les fibres et la matrice de résine.

Faible résistance au cisaillement — Les barres PRF ont une faible résistance au cisaillement transversal. Elles ne peuvent pas être utilisées comme goujons de la même manière que l’acier. La contribution de l’action de goujon est substantiellement réduite dans les calculs de conception.

Sensibilité au feu — Les propriétés mécaniques du PRF se dégradent au-dessus de la température de transition vitreuse (T_g) de la résine, typiquement 65–150 °C selon la formulation de la résine. En cas d’incendie, on suppose que le renforcement PRF ne contribue pas à la capacité structurelle selon l’ACI 440.1R et l’ACI 440.2R. L’élément structurel doit résister à toutes les charges sans la contribution du PRF pendant l’exposition au feu.

PRF collé en externe (EBR) pour le renforcement

Le renforcement collé en externe (EBR) utilisant des composites PRF est la technique principale pour renforcer les structures en béton existantes. Comparé aux méthodes traditionnelles (collage de plaques d’acier, agrandissement de section, post-tension externe), les systèmes PRF offrent un poids mort négligeable, une facilité d’installation avec un équipement minimal, aucun entretien lié à la corrosion, et un profil mince qui préserve l’esthétique structurelle et les dégagements.

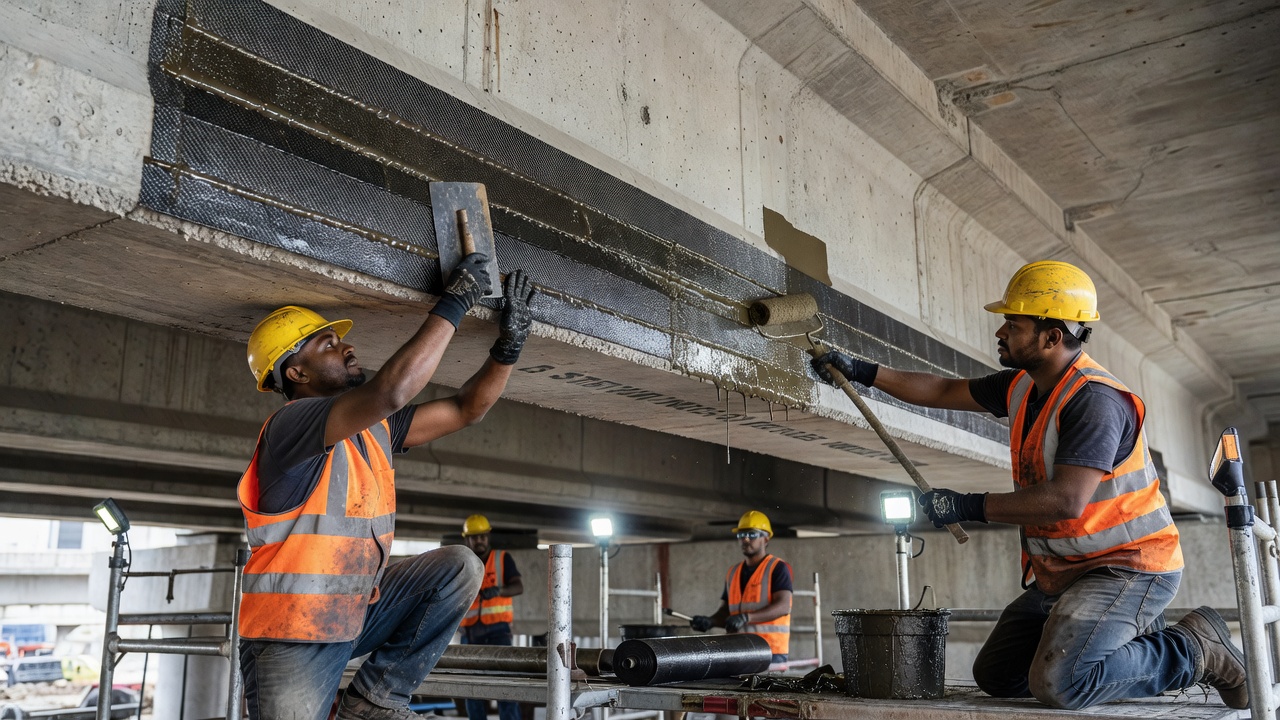

Bandelettes PRFC collées sous la face inférieure d'une poutre de pont en béton pour le renforcement en flexion

Méthodes d’application

Système par pose humide (wet layup) : Des nappes de fibres unidirectionnelles ou multidirectionnelles sèches sont imprégnées de résine de saturation sur site et appliquées directement sur le support en béton préparé. Plusieurs couches peuvent être appliquées en séquence. Ce système s’adapte aux géométries irrégulières et aux surfaces courbes. Le durcissement a lieu à température ambiante. Le contrôle qualité dépend considérablement du savoir-faire de l’installateur — les ratios de mélange de la résine, la saturation des fibres et l’élimination des vides d’air sont critiques.

Bandelettes/laminés précuits (préfabriqués) : Des laminés PRF fabriqués en usine (généralement en PRFC, 1–2 mm d’épaisseur, 50–150 mm de largeur) sont collés sur le support en béton à l’aide d’un adhésif époxy. Le contrôle qualité en usine garantit une fraction volumique de fibres et un taux de vides constants. Limitations : moins adaptable aux géométries complexes, limité aux surfaces planes ou légèrement courbes.

Méthode d’insertion en surface (NSM) : Des rainures sont découpées dans l’enrobage de béton (généralement 3–5 mm de largeur, profondeur égale au diamètre de la barre). Des barres ou bandelettes PRF sont placées dans les rainures remplies d’époxy ou de pâte cimentaire. La méthode NSM offre de meilleures performances d’adhérence que l’EBR, est moins sujette aux ruptures par décollement et est mieux protégée contre le feu, le vandalisme et l’exposition aux UV. La méthode NSM est de plus en plus privilégiée pour le renforcement en flexion des poutres et des dalles.

Philosophie de conception selon l’ACI 440.2R

Des limitations de déformation sont imposées pour tenir compte de manière prudente des modes de rupture par décollement, qui surviennent souvent avant la rupture du PRF. La déformation maximale utilisable du PRF pour le renforcement en flexion est limitée à κ_m × ε_fu (coefficient dépendant de l’adhérence, généralement 0,5–0,7), sans dépasser 0,005.

Facteurs de réduction environnementaux (C_E) :

  • Exposition intérieure : PRFC = 0,95, PRFV = 0,75
  • Exposition extérieure (ponts, piles) : PRFC = 0,85, PRFV = 0,65
  • Environnement agressif (chimique, marin) : PRFC = 0,85, PRFV = 0,50

Philosophie face au feu : Les éléments renforcés par PRF sont supposés perdre toute contribution du PRF en cas d’incendie. L’élément structurel sans PRF doit résister à toutes les charges applicables pendant l’incendie.

Limites de renforcement : L’augmentation maximale de résistance est généralement limitée à 40–60 % de la capacité d’origine pour éviter les scénarios de rupture soudaine.

Modes de rupture par décollement

Quatre modes distincts de décollement sont identifiés selon l’ACI 440.2R :

  1. Décollement d’extrémité de plaque — s’amorce au point de terminaison du PRF où les concentrations de contraintes de cisaillement et normales sont les plus élevées
  2. Décollement en mi-travée (induit par fissuration intermédiaire) — s’amorce aux fissures de flexion dans l’élément en béton
  3. Séparation de l’enrobage de béton — se propage le long du plan du renforcement de traction en acier existant
  4. Délaminage du PRF — rupture à l’intérieur même du laminé PRF (rupture interlaminaire du matériau)

Exigences minimales du support selon l’ACI 440.2R-17

  • Résistance minimale à la compression du béton : 17 MPa (2 500 psi)
  • La surface doit être saine, propre, exempte de laitance, de poussière, d’huile et de produits de cure
  • Préparation de surface : meulage, sablage ou jet d’eau
  • Température du béton lors de l’installation : généralement supérieure à 10 °C (50 °F)

Normes de conception PRF

ACI 440.1R-15 — Guide pour la conception et la construction du béton armé de barres PRF. Il s’agit du principal guide de conception pour le renforcement PRF non précontraint. La conception suit une philosophie d’états limites utilisant des facteurs de réduction de résistance dérivés de l’analyse de fiabilité. La conception en flexion est basée sur la compatibilité des déformations et l’équilibre. Trois modes de rupture sont considérés : contrôlé par la compression (le béton s’écrase avant la rupture du PRF — préféré pour la ductilité), contrôlé par la traction (rupture du PRF avant l’écrasement du béton) et équilibré (rupture simultanée).

ACI CODE 440.11-22 — Exigences du code du bâtiment pour le béton armé de barres en polymère renforcé de fibres de verre (PRFV). Il s’agit du premier code obligatoire pour le béton armé de PRFV, adopté par référence dans le Code international du bâtiment (IBC). Autorise le renforcement PRFV pour tous les éléments structurels dans les catégories de conception sismique A ou B, utilisant du béton de poids normal. Référence l’ACI 318 comme code de base, avec des modifications pour le comportement du matériau PRFV.

ACI 440.2R-17 — Guide pour la conception et la construction de systèmes PRF collés en externe pour le renforcement des structures en béton. Couvre le renforcement en flexion, le renforcement au cisaillement, le confinement des colonnes, le renforcement axial et le renforcement sismique utilisant des systèmes PRF collés en externe.

Spécifications de conception de ponts AASHTO LRFD pour le béton armé de PRFV (2e édition, 2018) — Adoptées par le FDOT et d’autres DOT d’États comme norme de conception pour les ponts en béton armé de PRFV. Les applications autorisées incluent les dalles d’approche, les tabliers de ponts, les superstructures en dalle pleine coulée en place, les chevêtres de pieux, les murs de soutènement, les murs antibruit et les structures de drainage.

ICC-ES AC454 (octobre 2020) — Critères d’acceptation pour les barres en polymère renforcé de fibres pour le renforcement interne d’éléments en béton. Couvre les barres PRFV et PRFB (longueurs coupées, formes cintrées, étriers fermés et cadres). Nécessite une évaluation des propriétés physiques et mécaniques, des essais accélérés d’exposition environnementale (alcalin, humidité, gel-dégel) et des essais de performance au feu. Premiers rapports d’évaluation délivrés en mars 2021 pour Tuf-N-Lite (ESR-4664) et Neuvokas (ESR-4526). Les barres PRF sont limitées aux structures de catégorie de conception sismique A ou B avec du béton de poids normal.

ICC-ES AC521 (décembre 2020) — Critères d’acceptation pour les treillis en polymère renforcé de fibres utilisés comme renforcement secondaire. Couvre les treillis PRF pour le renforcement de retrait et de température.

Normes internationales :

NormeJuridictionPortée
CSA S806-12CanadaConception du béton armé de PRF
CSA S807CanadaSpécification des matériaux PRF
CAN/CSA-S6-06CanadaConception des ponts routiers (dispositions PRF)
JSCE (1997)JaponLignes directrices pour la conception du béton PRF
fib Bulletin 40EuropePRF dans les structures en béton
IS 18256:2023IndeSpécification des armatures PRFV
ASTM D7957États-UnisSpécification des barres PRF

PRF dans les ponts et les structures aéroportuaires

Applications dans les ponts

Le Programme de recherche et construction de ponts innovants de la FHWA (IBRC/IBRD) a financé de nombreux projets de démonstration de ponts en PRF. Le renforcement des tabliers de ponts est l’application la plus mature du PRF dans les ponts, avec l’utilisation d’armatures PRFV dans les tabliers de plusieurs États.

Parmi les projets notables : Boyer Bridge (Pennsylvanie) — poutre en acier avec panneau de tablier en PRF, évaluation de la réponse composite. O’Fallon Park Bridge (Colorado) — évaluation du panneau de tablier PRFV et surveillance de la durabilité à long terme. Thayer Road Bridge (Indiana) — tablier de pont armé non métallique avec PRFV. US-151 Bridge B020-148 (Missouri) — tablier en béton armé de PRF. Louisa-Fort Gay Bridge (Kentucky) — rénovation par laminé PRFC pour renforcement en flexion.

Les applications de ponts autorisées par FDOT selon les directives PRF (janvier 2019) incluent : dalles d’approche, tabliers de ponts et revêtements, superstructures en dalle pleine coulée en place, chevêtres de pieux, colonnes et chevêtres de piles (pas en contact direct avec l’eau), murs de soutènement, murs antibruit, garde-corps piétons/cyclistes, structures de drainage et barres de goujon pour joints de dilatation.

Applications dans les structures aéroportuaires

Quatre facteurs clés rendent le renforcement PRF particulièrement précieux pour les infrastructures aéroportuaires :

  1. Neutralité électromagnétique — Le PRFV, le PRFB et le PRFA sont non magnétiques et non conducteurs, éliminant les interférences avec le système d’atterrissage aux instruments (ILS), le radiophare omnidirectionnel VHF (VOR), l’équipement de mesure de distance (DME), l’indicateur de trajectoire d’approche de précision (PAPI) et le radar au sol. L’annexe 10 de l’OACI définit les zones critiques et sensibles autour des aides à la navigation où les matériaux ferromagnétiques sont restreints, et les fabricants d’équipements de navigation peuvent imposer un renforcement non ferromagnétique dans les fondations et chaussées à proximité de ces installations.

  2. Résistance aux produits chimiques de déverglaçage — Le PRFV est totalement résistant à l’éthylène glycol, au propylène glycol, à l’acétate de potassium, à l’acétate de sodium et aux composés de déverglaçage à base d’urée. Ces produits chimiques attaquent rapidement les armatures en acier par corrosion induite par les chlorures.

  3. Résistance aux carburants aviation et aux fluides hydrauliques — Le PRFV est totalement résistant au Jet A-1, Jet A, Jet B, ATF (carburant d’aviation) et aux fluides hydrauliques (Skydrol, MIL-PRF-83282). Les déversements dans les aires de trafic ne causent aucune dégradation.

  4. Longue durée de vie — 100+ ans dans les environnements agressifs des aires de trafic et des pistes contre 25–50 ans pour les armatures en acier dans les mêmes conditions.

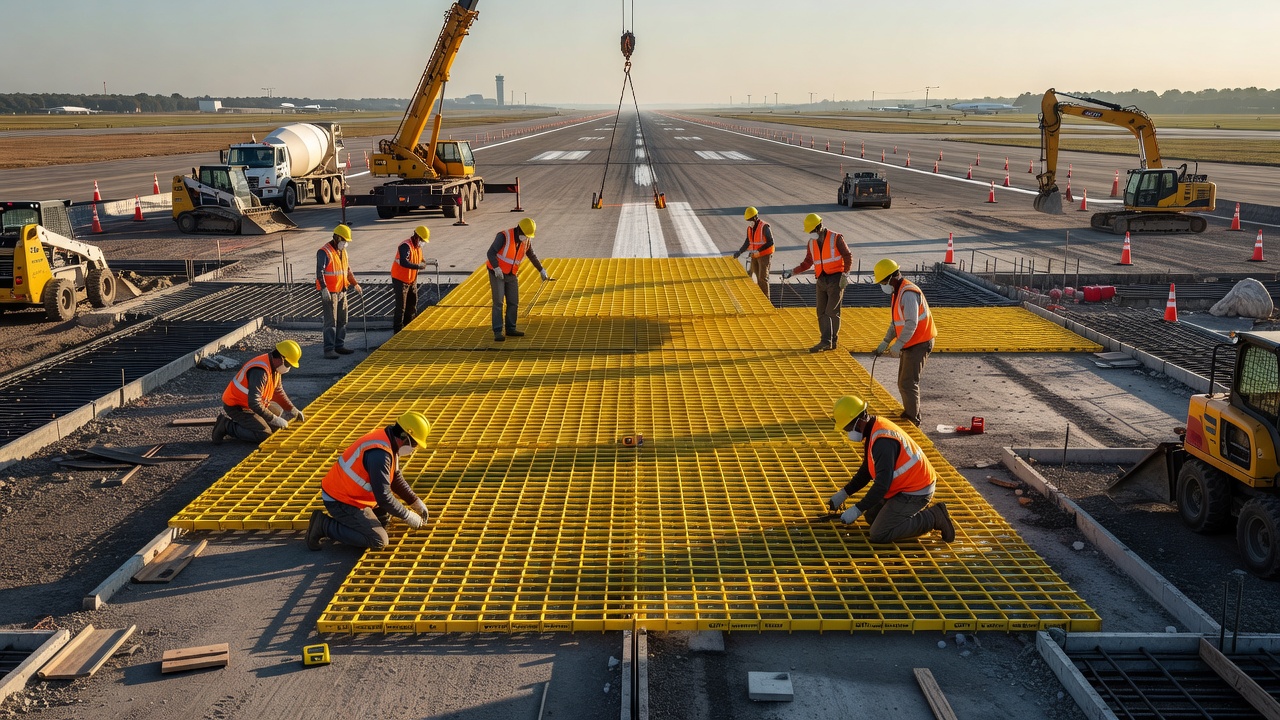

Construction de piste d'aéroport avec grille d'armature composite PRFV avant coulée du béton

Applications aéroportuaires spécifiques :

Chaussées de pistes — Les chaussées en béton armé continu (CRCP) avec PRFV éliminent le risque de corrosion dû aux produits chimiques de déverglaçage et éliminent le besoin de joints nécessitant un entretien. Particulièrement précieux dans les aéroports côtiers où l’infiltration de chlorures provenant de l’atmosphère marine accélère la corrosion de l’acier.

Chaussées de voies de circulation — charges lourdes à faible vitesse des avions gros-porteurs. Le PRFV élimine la corrosion dans les zones de déversement de carburant et de fluides hydrauliques. La propriété non magnétique bénéficie aux voies de circulation situées à proximité des systèmes d’éclairage de guidage.

Aires de trafic — l’environnement de chaussée le plus chimiquement agressif. Les déversements de carburant, les fuites de fluides hydrauliques et le ruissellement de produits chimiques de déverglaçage créent des conditions qui dégradent rapidement les armatures en acier. Le PRFV élimine totalement la détérioration due à la corrosion dans ces zones.

Bâtiments terminaux — dalles de rez-de-chaussée, sous-sols et structures de drainage bénéficient de l’immunité à la corrosion dans les environnements côtiers.

Structures de contrôle aérien et d’aides à la navigation — fondations de tours de contrôle, abris VOR/DVOR, fondations d’équipements ILS, tours radar et fondations de feux PAPI. Le PRFV peut être exigé par les fabricants d’équipements de navigation pour éviter les interférences électromagnétiques avec les systèmes électroniques sensibles.

Aéroport international de Florida Keys Marathon — Un treillis PRFB a été installé comme renforcement secondaire dans une dalle de sol de hangar (fil de 3,6 mm de diamètre, grille de 100 × 100 mm), démontrant la viabilité du PRFB dans les infrastructures aéroportuaires.

Inspection des structures renforcées et armées de PRF

L’inspection des structures en béton renforcées et armées de PRF nécessite une reconnaissance des défauts différente de celle du béton armé conventionnel. Les structures renforcées par PRF peuvent présenter des défauts d’adhérence et des délaminages invisibles à l’œil nu mais structurellement critiques.

Inspection visuelle

La méthode de dépistage primaire — rapide, peu coûteuse et capable de couvrir de grandes surfaces. Détecte : les fissures de surface dans le laminé PRF ou le béton environnant, la décoloration indiquant une dégradation par UV ou une attaque chimique, les fibres exposées indiquant une abrasion ou un dommage d’impact, les cloques indiquant une humidité ou de l’air emprisonné, le décollement de bord aux points de terminaison du PRF et la détérioration apparente du support.

Limitation : Ne peut pas détecter les défauts d’adhérence sous la surface. Les zones décollées sous le laminé PRF sont souvent invisibles jusqu’à ce qu’elles se propagent jusqu’à un bord exposé.

Essai de martelage (sondage)

Une méthode END simple et efficace pour le béton renforcé par PRF. L’inspecteur tape sur la surface du PRF avec un marteau léger, une pièce de monnaie ou un outil de martelage spécialisé et écoute la réponse acoustique.

Interprétation du son : Un son solide, aigu et résonnant indique une bonne adhérence et un laminé intact. Un son creux, sourd ou de tambour indique un délaminage ou un défaut d’adhérence sous le PRF. Cette technique est recommandée par l’ACI 440.2R pour l’inspection initiale et l’évaluation périodique de l’état.

Limitations : Subjectif — repose sur l’expérience et l’acuité auditive de l’inspecteur. Difficile dans les environnements aéroportuaires ou de construction bruyants. Pénétration en profondeur limitée. Ne peut pas quantifier la taille ou l’épaisseur du défaut. Ne fournit aucun enregistrement permanent à moins que les coordonnées ne soient cartographiées manuellement.

Contrôle par ultrasons

La méthode la plus fiable pour la détection des dommages dans les barres PRF selon les études de recherche. Des ondes sonores à haute fréquence (généralement 1–10 MHz) sont introduites dans le matériau. Les techniques incluent :

  • Écho — un seul transducteur envoie et reçoit les ondes sonores réfléchies. Le temps de vol indique la profondeur du défaut.
  • Transmission — émetteur et récepteur séparés sur les côtés opposés. La perte de signal indique des défauts.
  • Réseau phasé — multiples éléments de transducteur dirigés électroniquement pour une imagerie détaillée en coupe transversale.

Le contrôle par ultrasons détecte : les délaminages internes, la rupture des fibres, les vides dans la matrice de résine, les défauts d’adhérence entre le PRF et le support en béton, et les variations d’épaisseur du laminé PRF.

Avantages : Données quantitatives, détection des défauts sous la surface, information sur la profondeur, capacité d’enregistrement permanent. Limitations : Nécessite un couplant (gel ou eau), vitesse d’inspection plus lente que l’inspection visuelle ou le martelage, nécessite un opérateur qualifié, géométries complexes difficiles.

Thermographie infrarouge

La méthode la plus applicable pour détecter les défauts d’adhérence sous les systèmes PRF selon les résultats de recherche. Fonctionne en détectant les différences de température de surface causées par des défauts sous la surface — les zones décollées ont une conductivité thermique différente de celle des zones bien adhérentes.

Sous chauffage passif (rayonnement solaire) ou excitation thermique active (lampes chauffantes), les zones décollées chauffent ou refroidissent à des rythmes différents des zones saines, créant un contraste thermique visible dans l’imagerie infrarouge.

Avantages : Inspection sans contact, balayage rapide de grandes surfaces, imagerie en temps réel, données de température quantitatives, enregistrement d’image permanent. Limitations : Les conditions environnementales affectent significativement les résultats (ensoleillement, vent, température ambiante, précipitations), pénétration en profondeur limitée (généralement 10–30 mm pour le PRFC sur béton), nécessite un contraste thermique suffisant (minimum 0,5–1 °C de différentiel de température).

Autres méthodes END

MéthodeApplicationAvantagesLimitations
Radar à pénétration de solLocalisation des barres PRF dans le béton, détection des videsBalayage rapide sans contactRésolution limitée pour les laminés PRF minces
Émission acoustiqueSurveillance de la progression des dommages sous chargeTemps réel, couvre une grande surfaceNécessite une mise en charge ; interférence du bruit de fond
Capteurs à réseau de BraggSurveillance des déformations par capteurs encastrés ou de surfaceDonnées continues et quantitativesCapteurs ponctuels uniquement ; coût par capteur
Shearographie laserDétection des délaminages sous la surfacePlein champ, haute sensibilitéCoût de l’équipement ; sensible aux vibrations
Radiographie (rayons X)Visualisation des défauts internesVisuel direct de l’état interneSécurité radiologique ; accès des deux côtés ; coût

Fréquence d’inspection selon l’ACI 440.2R

  • Initiale (post-installation) : 100 % d’inspection visuelle plus essai de martelage de l’intégralité du système PRF. Tous les défauts doivent être documentés et évalués.
  • Périodique : Inspection visuelle annuelle ou bisannuelle. Essai de martelage si le PRF est accessible. Évaluation de l’état selon la classification d’exposition environnementale.
  • Après événements : Après des événements sismiques, des charges d’impact, une exposition au feu ou des conditions de charge de service inhabituelles — évaluation END complète des zones potentiellement affectées.
  • Évaluation des réparations : Évaluation END complète de toute zone endommagée ou réparée.

Critères d’acceptation des défauts d’adhérence selon l’ACI 440.2R

  • Petits défauts isolés couvrant moins de 5 % de la surface d’adhérence : Acceptables avec surveillance lors des inspections ultérieures.
  • Grands défauts ou défauts montrant une croissance entre les inspections : Doivent être réparés selon les procédures du fabricant.
  • Décollements de bord aux points de terminaison du PRF : Doivent être réparés quelle que soit leur taille, en raison de leur tendance à se propager sous les charges de service.

Durabilité du PRF

Dégradation par UV

Le rayonnement ultraviolet fragilise la matrice de résine polymère et peut entraîner une perte de résistance à la traction des fibres de verre. Le PRFA est particulièrement sensible aux UV — l’exposition à la lumière directe du soleil peut entraîner une réduction significative de la résistance en quelques mois sans protection.

Mesures d’atténuation : Inhibiteurs UV ajoutés à la formulation de la résine lors de la fabrication. Revêtements de surface (voiles, gel-coats) qui bloquent la transmission des UV. Systèmes de peinture protectrice appliqués après installation. Enrobage cimentaire ou époxy pour les applications encastrées.

Selon les directives PRF du FDOT : « La lumière ultraviolette fragilise la matrice et peut entraîner une perte de résistance à la traction des fibres de verre. La meilleure façon de traiter la lumière ultraviolette est d’utiliser des revêtements de surface (voiles) avec des inhibiteurs UV. »

Le PRF utilisé sous le niveau du sol ou à l’intérieur des bâtiments présente un risque d’exposition aux UV négligeable.

Environnement alcalin

La solution interstitielle du béton a un pH de 12–13 — hautement alcaline. Les fibres de verre E sont sensibles à l’attaque alcaline, subissant une dégradation de leur résistance au fil du temps en contact direct avec le béton humide.

Mesures d’atténuation : Le verre AR (fibres de verre résistantes aux alcalis) offre une meilleure résistance. Les résines vinyl-ester et époxy offrent de meilleures barrières chimiques que les résines polyester. Le PRFB offre une meilleure résistance aux alcalis que le PRFV en verre E en raison de la composition minérale du basalte. Un enrobage de béton approprié offre une protection physique et limite l’accès à l’humidité.

Les recherches du Projet Euroconcrete ont montré que le PRFV résiste bien aux environnements alcalins, sans dégradation significative lors d’essais d’exposition de 12 mois. Cependant, les données de durabilité à long terme (50+ ans) restent limitées pour tous les types de PRF.

Résistance au feu

Les propriétés mécaniques du PRF se dégradent significativement au-dessus de la température de transition vitreuse (T_g) de la résine, typiquement 65–150 °C selon la chimie de la résine. Aux températures d’incendie dépassant 500 °C, la résine se consume ou se ramollit complètement, et le PRF perd toute capacité structurelle.

Hypothèse de conception selon l’ACI 440.1R et l’ACI 440.2R : L’élément structurel sans PRF doit posséder une résistance suffisante pour résister à toutes les charges applicables pendant un incendie. Le PRF collé en externe est supposé contribuer zéro à la capacité structurelle pendant l’exposition au feu.

Mesures d’atténuation : Revêtements de protection contre le feu (peintures intumescentes qui se dilatent sous la chaleur, projections cimentaires). Systèmes de résine phénolique avec une résistance au feu intrinsèque plus élevée. Enrobage de béton suffisant pour les barres PRF internes (généralement 50–75 mm pour la résistance au feu). Capacité structurelle supplémentaire dans l’élément indépendamment de la contribution du PRF.

Avantage du PRFB : Les barres PRFB ne présentent qu’une réduction de résistance de 10 % après 90 minutes à 300 °C contre 75 % pour les barres PRFV, ce qui rend le PRFB significativement plus résistant au feu.

Gel-dégel

Les matériaux PRF présentent généralement une bonne résistance au gel-dégel en raison de la flexibilité de la matrice polymère. Des cycles répétés de gel-dégel peuvent provoquer des microfissures dans la matrice de résine, une dégradation de l’interface fibre-résine et une infiltration d’humidité entraînant une détérioration supplémentaire.

Les essais standard de gel-dégel selon l’ASTM C666 montrent une réduction minimale de la résistance (moins de 10 %) pour les barres PRF correctement fabriquées. Les effets combinés — cycles de gel-dégel plus charge soutenue plus exposition alcaline — sont plus critiques et moins compris dans la recherche à long terme.

Fluage-rupture

Le fluage-rupture est une défaillance dépendante du temps sous contrainte de traction soutenue à des niveaux bien inférieurs à la résistance ultime à court terme. Les limites de contrainte de fluage-rupture selon l’ACI 440.1R sont :

  • PRFV : 0,20 × f_fu (le plus sensible)
  • PRFB : 0,20 × f_fu (selon l’acceptation FDOT)
  • PRFA : 0,30 × f_fu (modéré)
  • PRFC : 0,55 × f_fu (le plus résistant)

Ces limites signifient que le PRFV ne peut utiliser que 20 % de sa résistance ultime à la traction dans des conditions de charge soutenue. La limite plus élevée du PRFC en fait le matériau privilégié pour les câbles de précontrainte et autres applications sous charge soutenue.

Facteurs de réduction environnementaux (C_E) selon l’ACI 440.1R

Condition d’expositionPRFCPRFV / PRFA
Intérieur (protégé)1,00,80
Extérieur (ponts, piles)0,900,70
Agressif (chimique, marin)0,850,60

Résistance à la traction de calcul = C_E × f_fu*, où f*_fu est la résistance à la traction garantie.

Avenir du PRF dans les infrastructures

Le PRFB émerge comme un standard potentiel pour le renforcement résistant à la corrosion. Sa résistance à la traction (1 035–1 650 MPa) se situe entre le PRFV et le PRFC. Une résistance supérieure aux alcalis par rapport au PRFV en verre E, une meilleure résistance au feu (seulement 10 % de perte de résistance à 300 °C contre 75 % pour le PRFV), un coût proche du niveau du verre E et une production plus respectueuse de l’environnement (le basalte est une roche volcanique naturelle ne nécessitant aucun additif chimique) positionnent le PRFB pour une adoption généralisée.

Barres PRF hybrides combinant deux ou plusieurs types de fibres — par exemple, des hybrides carbone-verre utilisant des fibres de carbone pour une rigidité élevée et du verre pour la réduction des coûts et la pseudo-ductilité (rupture progressive fournissant un avertissement avant l’effondrement). Les barres hybrides acier-PRF (âme en acier pour la ductilité, couche externe en PRF pour la résistance à la corrosion) sont en phase de recherche active avec une disponibilité commerciale limitée.

PRF intelligent avec capteurs intégrés — Les capteurs à réseau de Bragg (FBG) intégrés dans les barres PRF permettent une surveillance en temps réel de la santé structurelle. Les barres PRFB intelligentes fonctionnent simultanément comme renforcement et comme capteurs de déformation, mesurant la déformation, la température, la progression des dommages et la largeur des fissures. La recherche sur la surveillance des infrastructures compatibles IoT et l’intégration avec des modèles de jumeaux numériques progresse.

Développements durables du PRF incluent des résines biosourcées issues de sources renouvelables (huiles végétales, lignine), des fibres de carbone recyclées provenant de déchets aérospatiaux, des matrices PRF thermoplastiques pouvant être refondues et reformées, et un recyclage amélioré en fin de vie par pyrolyse. La durée de vie de 100+ ans du PRF et l’élimination de l’entretien lié à la corrosion compensent ses limitations de recyclage.

Trajectoire de développement des codes : L’ACI CODE 440.11 (2022) est le premier code obligatoire pour le béton armé de PRFV, actuellement limité aux catégories de conception sismique A et B. Une expansion anticipée pour couvrir les SDC C et supérieures dans les éditions futures. L’inclusion du PRFB dans les dispositions des codes est attendue à mesure que la base de données de recherche s’accroît. L’intégration par l’AASHTO des dispositions PRF dans les spécifications LRFD principales à partir du format actuel de guide de spécifications. L’harmonisation internationale des normes de conception PRF progresse par l’intermédiaire d’organisations telles que fib, RILEM et l’ISO.

Applications émergentes : Renforcement PRF imprimé en 3D pour géométries personnalisées, PRF combiné avec des composites cimentaires engineered (ECC) pour une ductilité améliorée, PRF en résine géopolymère pour une meilleure résistance au feu et aux produits chimiques, modules préfabriqués en béton armé de PRF pour une construction accélérée, et modèles prédictifs de durabilité à long terme validés par des données de terrain provenant d’installations de première génération atteignant maintenant 30 à 40 ans.


Le changement fondamental vers le renforcement PRF représente une transformation de la durabilité des infrastructures en béton. La capacité d’éliminer la corrosion en tant que mécanisme de défaillance — la principale cause de détérioration prématurée du béton dans le monde — permet une durée de vie de 100+ ans pour les infrastructures critiques. Dans les aéroports, l’avantage supplémentaire de la neutralité électromagnétique fait du PRF non seulement une alternative à l’acier, mais le renforcement privilégié pour les zones critiques de navigation. La maturation des codes de conception (ACI 440.11-22, ICC-ES AC454, AASHTO FRP Guide Specifications) fournit le cadre réglementaire pour une adoption généralisée, tandis que la technologie émergente du PRFB et les systèmes hybrides promettent une innovation continue en matière de performance et de rentabilité.

Questions Fréquemment Posées

Besoin d'une inspection PRF experte ?

Contactez TarmacView pour des services d'inspection professionnels des structures en béton renforcé ou renforcé par PRF — tabliers de ponts, chaussées aéroportuaires et infrastructures marines.

En savoir plus

Béton Fibré (FRC) pour les Chaussées

Béton Fibré (FRC) pour les Chaussées

Le béton fibré (FRC) contient des fibres courtes réparties (acier, synthétiques macro, verre, carbone, naturelles) pour contrôler la fissuration, améliorer la t...

29 min de lecture
Concrete Materials Pavement Construction +1
Acier d'armature (Armature) dans les structures en béton

Acier d'armature (Armature) dans les structures en béton

L'armature est une barre d'acier de renforcement noyée dans le béton pour reprendre les efforts de traction que le béton seul ne peut pas supporter. Dans l'insp...

37 min de lecture
Reinforcement Concrete +4
Matériaux composites

Matériaux composites

Les matériaux composites combinent deux ou plusieurs substances distinctes afin d'obtenir des propriétés uniques pour l'aérospatiale, l'automobile, la construct...

8 min de lecture
Composites Aerospace +2
