Asphalte Moussé pour le Recyclage et la Stabilisation des Chaussées

Le Processus de Moussage : Du Bitume Chaud à la Mousse à Faible Viscosité

L’asphalte moussé (également appelé bitume moussé) est produit en injectant de petites quantités d’eau froide et d’air comprimé dans du bitume chaud sous haute pression dans une chambre d’expansion spécialement conçue. Le phénomène physique fondamental à l’origine du moussage est la vaporisation explosive de l’eau au contact du bitume chaud. Lorsque l’eau à température ambiante rencontre du bitume à 160 °C à 180 °C, elle se transforme instantanément en vapeur, subissant une expansion volumique d’environ 1 600 fois à pression atmosphérique. Cette vapeur est emprisonnée dans la phase bitumineuse visqueuse, créant une structure de mousse composée de milliers de bulles de bitume à parois minces remplies de vapeur et d’air.

Le processus de moussage a lieu dans des chambres d’expansion intégrées au système d’injection de liant des machines de recyclage. Selon les spécifications du groupe Wirtgen, l’air et l’eau sont injectés à une pression d’environ 5 bar (500 kPa) dans du bitume chauffé entre 160 °C et 180 °C (320-347 °F). Le bitume chaud est alimenté en continu à travers la chambre d’expansion où l’eau injectée — généralement 1 % à 3 % de la masse du bitume — et l’air comprimé provoquent une expansion rapide du bitume jusqu’à environ 10 à 20 fois son volume initial. L’ensemble du cycle d’expansion et d’affaissement se produit en quelques secondes à quelques minutes, faisant du processus de moussage un état strictement temporaire.

Le mécanisme de moussage réduit considérablement la viscosité apparente du bitume. À l’état chaud non moussé, le bitume a une viscosité d’environ 0,1 à 0,5 Pa·s à 180 °C selon le grade de pénétration. Pendant le moussage, le bitume est transformé en une structure cellulaire à film mince avec une surface énorme, réduisant sa viscosité apparente à une fraction de la valeur non moussée. La viscosité réduite et l’augmentation de la surface permettent la dispersion uniforme de très petites quantités de liant — aussi faibles que 1,5 % de la masse des granulats — à travers le squelette de granulats froids et humides. Le mécanisme de liaison par points de soudure qui résulte de cette dispersion est fondamentalement différent de l’enrobage complet obtenu par l’enrobé à chaud ou l’émulsion, ce qui rend l’asphalte moussé particulièrement adapté aux applications de recyclage où un ajout minimal de liant est souhaité tout en maintenant l’intégrité structurelle.

Une analogie utile pour comprendre le processus de moussage compare le bitume moussé à un boulanger battant un œuf en mousse avant de le mélanger à la farine. L’œuf battu augmente en volume et diminue en viscosité, ce qui permet de le répartir uniformément dans la farine en petites quantités. De même, le bitume moussé se dilate à un volume important et à un état de faible viscosité, ce qui lui permet d’être dispersé à travers les granulats sous forme de films minces aux points de contact des particules sans enrober complètement chaque surface de particule. Après l’affaissement de la mousse, le bitume reste concentré à ces points de contact, soudant efficacement les particules de granulats entre elles en une masse cohésive.

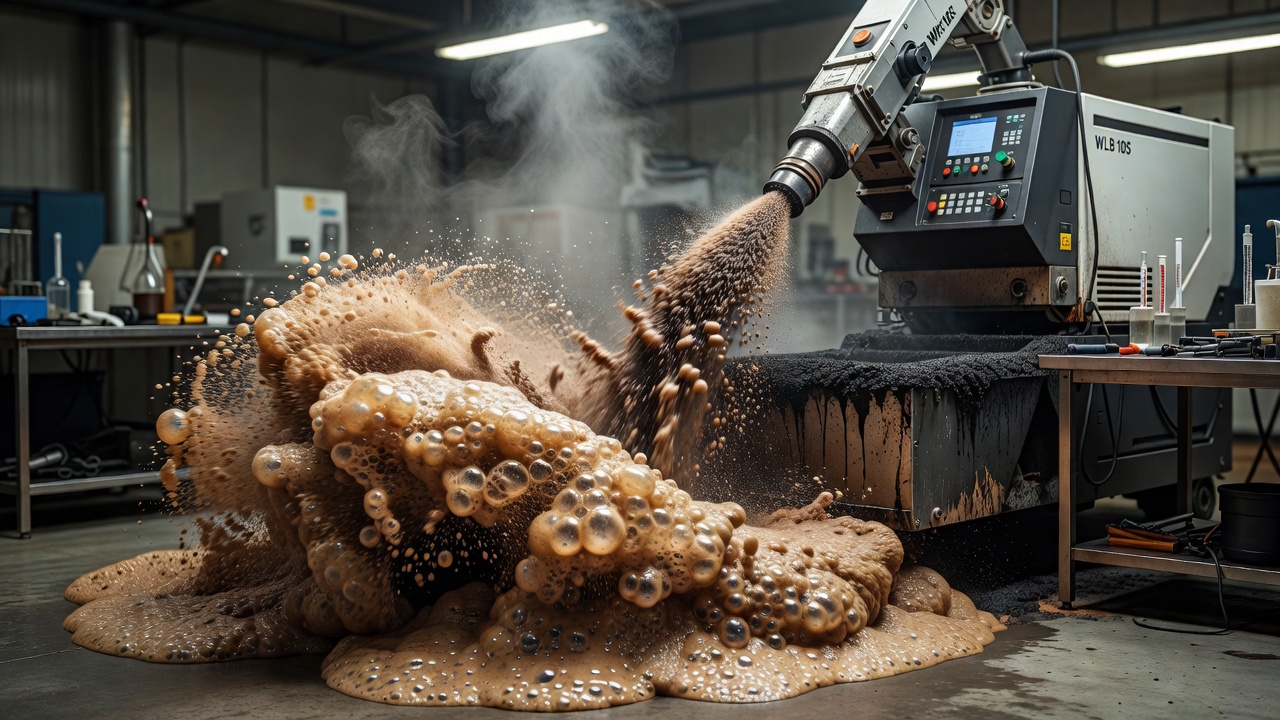

L’usine mobile de bitume moussé de laboratoire Wirtgen WLB 10 S est l’appareil de référence de l’industrie pour produire du bitume moussé en laboratoire pour la formulation de mélanges et le contrôle qualité. Cette unité à microprocesseur permet un contrôle et une variation précis de la quantité d’eau (teneur en eau de moussage), de la pression d’air et de la température du bitume. La WLB 10 S est généralement connectée à un malaxeur obligatoire à double arbre WLM 30 d’une capacité de lot d’environ 25 à 30 kg pour la production d’éprouvettes. La California Test Method 313 du Caltrans et la norme australienne AGPT/T301 formalisent les procédures de laboratoire pour déterminer les caractéristiques de moussage du bitume.

Caractéristiques de la Mousse : Taux d’Expansion et Demi-Vie

La qualité du bitume moussé est caractérisée par deux paramètres principaux — le taux d’expansion (ER) et la demi-vie (t_1/2) — ainsi que l’indice de mousse (FI) qui en est dérivé. Ces paramètres sont mesurés immédiatement après la sortie de la mousse de la buse de la chambre d’expansion en utilisant des procédures normalisées.

Le taux d’expansion est défini comme le rapport du volume maximal atteint par le bitume à l’état moussé au volume de la même masse de bitume une fois la mousse complètement retombée à son état liquide d’origine. Mathématiquement, ER = V_max(moussé) / V_{initial(non moussé)}. Le taux d’expansion est une mesure de la viscosité apparente du bitume moussé et est en corrélation directe avec sa mouillabilité — la capacité à mouiller les surfaces des particules de granulats. Des valeurs ER plus élevées indiquent un meilleur potentiel de dispersion car la mousse s’est davantage expansée et se répandra plus facilement dans la masse de granulats. Les valeurs ER typiques pour les bitumes de qualité routière vont de 8 à 20, avec un minimum de 10 couramment spécifié pour les applications de production selon les directives Wirtgen et AASHTO.

La demi-vie est le temps, mesuré en secondes, depuis le moment où le bitume moussé atteint son volume maximal jusqu’à ce qu’il diminue à la moitié de ce volume maximal. La demi-vie est une mesure de la stabilité de la mousse et indique la fenêtre de temps disponible pour mélanger le bitume moussé avec les granulats avant l’affaissement de la mousse. Une demi-vie plus longue offre plus de temps de travail pour que la mousse se disperse à travers les granulats. Les valeurs typiques de demi-vie vont de 6 à 40 secondes, avec un minimum de 8 à 12 secondes couramment spécifié pour les applications de production. La demi-vie optimale dépend du temps de mélange requis par l’équipement de recyclage spécifique — les trains de mélange plus longs nécessitent des demi-vies plus longues.

L’indice de mousse est un paramètre composite qui prend en compte simultanément le taux d’expansion et la demi-vie. Il est défini comme l’aire sous la courbe de décroissance de la mousse au-dessus d’un seuil minimal de taux d’expansion — conventionnellement ER = 4. L’indice de mousse fournit une caractérisation à valeur unique de la qualité globale de la mousse et est particulièrement utile pour comparer le comportement de moussage de différents liants dans des conditions variables. Un indice de mousse plus élevé indique une meilleure performance globale de moussage.

La mesure de ces paramètres en laboratoire suit des procédures normalisées. Le bitume est chauffé à la température cible (généralement 160-180 °C), l’eau et l’air sont injectés dans des conditions contrôlées, et la mousse est recueillie dans un récipient normalisé. Le volume maximal de mousse est mesuré immédiatement en lisant la hauteur de mousse dans un récipient gradué, et un chronomètre est déclenché simultanément. Le temps écoulé jusqu’à ce que la mousse s’affaisse à la moitié de la hauteur maximale est enregistré comme la demi-vie. La norme australienne AGPT/T301 (Détermination des caractéristiques de moussage du bitume) et la California Test Method 313 formalisent ces procédures de mesure avec des exigences de précision. L’AASHTO TP 101 fournit la méthode d’essai normalisée pour la formulation de mélanges d’asphalte moussé, y compris la caractérisation de la mousse.

Facteurs Affectant la Qualité de la Mousse

La qualité de la mousse est influencée par une interaction complexe de facteurs liés à la chimie du liant, aux conditions physiques pendant le moussage et aux contaminants potentiels. Comprendre ces facteurs est essentiel pour obtenir une qualité de mousse constante tant dans la formulation en laboratoire que dans la production sur le terrain.

La température du bitume est l’un des paramètres les plus critiques contrôlant la qualité de la mousse. Des températures de bitume plus élevées augmentent généralement le taux d’expansion car davantage d’énergie thermique est disponible pour convertir l’eau injectée en vapeur, générant une pression de vapeur plus élevée et une formation de bulles plus importante. Cependant, des températures plus élevées diminuent simultanément la demi-vie car la viscosité du bitume est plus faible à des températures élevées, permettant aux bulles de vapeur de s’échapper plus facilement et à la structure de la mousse de s’affaisser plus rapidement. La plage de température optimale est généralement de 160 °C à 180 °C pour la plupart des bitumes de qualité routière. En dessous de 155 °C, le moussage devient médiocre en raison d’une production de vapeur insuffisante — l’eau ne se vaporise pas assez rapidement pour créer une structure de mousse stable. Au-dessus de 190 °C, un dégagement excessif de vapeur peut déstabiliser la mousse, créer des problèmes de sécurité dus aux éclaboussures de bitume chaud et accélérer le vieillissement oxydatif du liant. Chaque liant a une température de moussage optimale qui doit être déterminée expérimentalement.

La teneur en eau de moussage (FWC) , exprimée en pourcentage de la masse de bitume, influence directement les deux paramètres de la mousse de manière systématique. Une teneur en eau plus élevée (2-3 %) augmente le taux d’expansion car davantage de vapeur est générée par unité de masse de bitume, créant plus de pression interne et une expansion des bulles plus importante. Cependant, cette augmentation du taux d’expansion se fait au détriment d’une demi-vie réduite — l’eau supplémentaire crée un réseau de bulles plus étendu qui s’affaisse plus rapidement. Une teneur en eau plus faible (1-1,5 %) produit une demi-vie plus longue mais un taux d’expansion plus faible. Des recherches publiées dans Construction and Building Materials (ScienceDirect, 2018) sur un liant de grade de pénétration 35/50 ont trouvé des valeurs de demi-vie allant d’environ 40 secondes à 1,5 % de FWC à 20 secondes à 3,5 % de FWC, démontrant la forte relation inverse entre la teneur en eau et la stabilité de la mousse. La FWC optimale équilibre ces effets concurrents pour atteindre à la fois une mouillabilité suffisante (ER ≥ 10) et un temps de travail adéquat (demi-vie ≥ 8 secondes).

Le type et la source du liant affectent considérablement le comportement de moussage en raison des différences de composition chimique. Le grade de pénétration du liant influence le moussage — les liants plus tendres (par exemple, pénétration 160/220) moussent généralement plus facilement que les grades plus durs (par exemple, pénétration 40/50) car leur viscosité plus faible permet une formation et une expansion plus faciles des bulles. Les liants de grade de performance (PG) spécifiés pour les applications d’asphalte moussé comprennent le PG 64-10 (couramment utilisé par Caltrans) et le PG 64-22 (spécifié par TxDOT). En Australie, le bitume Classe 170 est le liant standard pour les applications d’asphalte moussé. La source de pétrole brut à partir de laquelle le bitume est raffiné a un effet profond sur le comportement de moussage — les bitumes de différentes sources de brut (par exemple, bruts vénézuélien, arabe, canadien ou de la mer du Nord) peuvent présenter des caractéristiques de moussage nettement différentes même lorsqu’ils sont classés de manière identique. Cette dépendance à la source signifie qu’un changement de fournisseur de liant ou de source de brut sans requalification des propriétés de moussage peut entraîner des changements inattendus dans la qualité de la mousse pendant la production.

Les liants modifiés aux polymères (PMB) présentent souvent des caractéristiques de moussage réduites par rapport aux liants non modifiés. Le réseau de polymères — en particulier les copolymères séquencés SBS (styrène-butadiène-styrène) — crée une structure tridimensionnelle élastique dans le bitume qui inhibe la nucléation et la croissance des bulles. Le réseau de polymères augmente également la viscosité effective du film de liant entourant chaque bulle, modifiant la dynamique d’affaissement de la mousse. Certains liants modifiés aux polymères nécessitent des teneurs en eau de moussage plus élevées ou des températures plus élevées pour atteindre une qualité de mousse acceptable. Des buses de moussage spécialisées avec des géométries modifiées peuvent être nécessaires pour le moussage des PMB.

Les agents antimousse et contaminants peuvent gravement altérer ou empêcher complètement le moussage du bitume. Les agents antimousse à base de silicone, largement utilisés dans les procédés industriels, y compris le raffinage du pétrole et la manutention de l’asphalte, sont particulièrement problématiques. Une contamination par traces de résidus de silicone dans le transport, les réservoirs de stockage ou les canalisations de bitume peut rendre le bitume complètement incapable de mousser — les composés de silicone se concentrent à la surface des bulles et déstabilisent la structure de la mousse, provoquant un affaissement immédiat. Les autres contaminants pouvant affecter le moussage comprennent certains additifs chimiques, les agents de régénération et les équipements mal nettoyés. Des additifs améliorant le moussage (tensioactifs ou agents moussants) sont parfois utilisés pour améliorer les caractéristiques de moussage des liants marginaux. En Australie, des additifs chimiques sont occasionnellement ajoutés pour améliorer les caractéristiques de moussage du bitume Classe 170.

La pression d’air et la température de l’eau sont des facteurs secondaires mais importants. Une pression d’air plus élevée (généralement 5 bar) augmente le taux d’expansion en fournissant une énergie supplémentaire pour la formation des bulles mais peut réduire la demi-vie si elle est excessive. Le rapport air-eau dans le système d’injection doit être optimisé pour chaque liant. Une eau plus froide peut provoquer un choc thermique lorsqu’elle entre en contact avec le bitume chaud, réduisant potentiellement la qualité de la mousse — une température ambiante ou légèrement élevée de l’eau est généralement préférée. La géométrie de la buse d’injection — spécifiquement le diamètre de l’orifice et le schéma de pulvérisation — influence considérablement la taille des gouttelettes d’eau injectée et donc la qualité de la mousse. Des buses usées ou partiellement obstruées sont une cause fréquente de dégradation de la qualité de la mousse pendant la production.

Asphalte Moussé dans le Recyclage en Place à Froid (CIR)

Le recyclage en place à froid (CIR) avec asphalte moussé est une technique de réhabilitation des chaussées dans laquelle la chaussée bitumineuse existante est fraisée, le matériau fraisé est traité, mélangé avec du liant d’asphalte moussé et des fillers actifs, puis mis en place et compacté — le tout en une seule passe sans application de chaleur. L’ensemble du train avance à des vitesses de fonctionnement de 10 à 30 pieds par minute, traitant toute la largeur de voie en une seule passe. Le CIR avec asphalte moussé est l’une des méthodes de réhabilitation des chaussées les plus rentables et écologiquement durables disponibles, réduisant généralement les coûts de 40 à 60 % par rapport à la reconstruction conventionnelle par fraisage et remblayage tout en offrant des performances structurelles comparables.

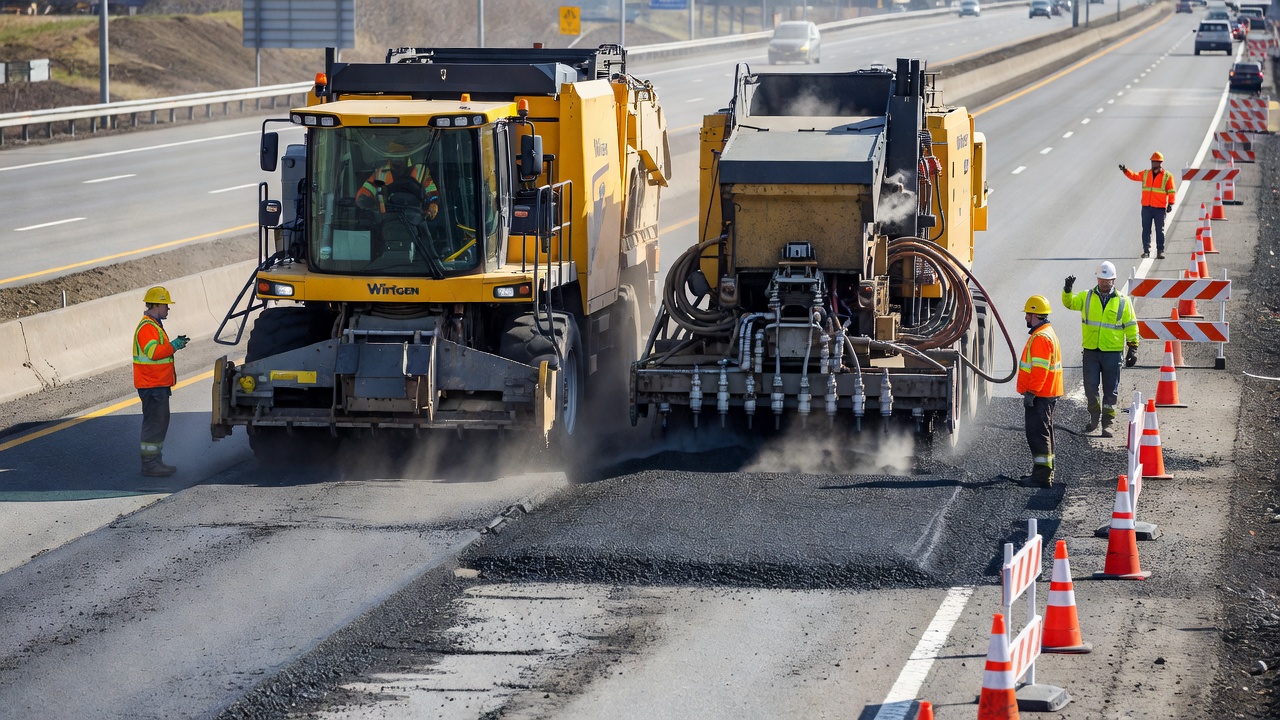

Le train CIR utilisant l’asphalte moussé se compose généralement de quatre à cinq composants principaux fonctionnant en séquence. Une fraiseuse à froid fraise la chaussée existante à la profondeur spécifiée — généralement 3 à 6 pouces (75 à 150 mm) — produisant du matériau d’enrobé bitumineux recyclé (RAP). Une unité de concassage et de criblage traite le RAP à une taille maximale de particules spécifiée, généralement 1,5 à 2,0 pouces (37,5 à 50 mm) avec une teneur en fines contrôlée. Le RAP traité est acheminé vers une machine de recyclage (par exemple, Wirtgen 2200 CR, 3800 CR ou série WR) qui abrite le système d’injection d’asphalte moussé. Dans cette unité, le bitume chaud stocké dans un réservoir chauffé embarqué est moussé à travers les buses d’injection et mélangé au RAP dans un malaxeur à double arbre (pugmill) . Les fillers actifs (ciment ou chaux) sont répandus sur le flux de RAP avant le mélange, soit sous forme de poudre sèche, soit sous forme de coulis. Après le mélange, le matériau traité à l’asphalte moussé est déposé en andain ou directement dans une table de pavage qui l’étale à la largeur et au profil spécifiés. Enfin, des rouleaux de compactage — généralement une combinaison de rouleaux à pneus, vibrants et à cylindre lisse en acier — compactent le matériau à la densité spécifiée.

Les teneurs typiques en liant pour le CIR avec asphalte moussé vont de 1,5 % à 3,0 % de liant d’asphalte moussé par poids sec de RAP. C’est nettement moins que les teneurs en liant des enrobés à chaud (généralement 4-6 %) car l’asphalte moussé n’enrobe pas complètement toutes les particules de granulats mais crée plutôt un mécanisme de liaison par points de soudure aux points de contact des particules. Le mécanisme de points de soudure est la caractéristique définissante des matériaux traités à l’asphalte moussé — la mousse se concentre sélectivement aux contacts des particules de granulats où les forces capillaires attirent le liant pendant le compactage, créant des liaisons discrètes et solides qui construisent une structure cohésive tout en laissant la plupart des surfaces de granulats non enrobées. Cette liaison sélective est très efficace en termes d’utilisation du liant.

Les fillers actifs — généralement le ciment ou la chaux hydratée à 0,5 % à 1,5 % du poids sec du RAP — remplissent plusieurs fonctions critiques dans le CIR avec asphalte moussé. Le ciment assure un gain de résistance précoce grâce aux réactions d’hydratation qui commencent dans les heures suivant le compactage, tandis que les liaisons d’asphalte moussé se développent plus lentement à mesure que l’humidité de compactage s’évapore sur des jours ou des semaines. Le ciment améliore considérablement la résistance à l’humidité — le rapport de résistance à la traction (TSR) passe généralement de moins de 0,60 sans ciment à 0,70-0,85 avec 1 % d’ajout de ciment. Le ciment accélère le processus de durcissement en consommant une partie de l’eau du mélange par des réactions d’hydratation et en augmentant le pH de la phase aqueuse, ce qui peut affecter la dispersion de l’asphalte moussé. La combinaison de ciment et d’asphalte moussé produit un système de liant composite — la classification Heidelberg Materials appelle cela QVE (Visco-Élastique Rapide) lorsque le ciment est présent et SVE (Visco-Élastique Lent) lorsque seul le bitume est utilisé.

Le durcissement des mélanges CIR est nécessaire avant que le matériau n’acquière toute sa résistance structurelle et avant la mise en place d’une couche de roulement (généralement un revêtement en enrobé à chaud de 2 à 4 pouces). Pendant le durcissement, l’humidité de compactage s’évapore et les liaisons d’asphalte moussé développent leur pleine résistance. Le National Center for Asphalt Technology (NCAT) de l’Université d’Auburn a établi le protocole de durcissement standard en laboratoire grâce à une validation extensive sur le terrain : 72 heures à 40 °C dans une étuve à circulation d’air forcée suivies de 24 heures à température ambiante. Il a été constaté que ce protocole correspondait à environ 100 jours de durcissement sur le terrain dans des conditions tempérées. Le temps de durcissement sur le terrain dépend des conditions météorologiques — un temps chaud, sec et venteux accélère le durcissement, tandis qu’un temps frais, humide et calme le prolonge. La circulation peut être autorisée sur la couche CIR pendant le durcissement, mais les charges lourdes doivent être limitées jusqu’à ce qu’une résistance suffisante soit développée.

Asphalte Moussé dans la Réfection en Profondeur (FDR)

La réfection en profondeur (FDR) avec asphalte moussé étend le concept de recyclage au-delà des couches d’asphalte pour inclure une partie des matériaux de fondation sous-jacents. Dans le FDR, l’ensemble de la structure de la chaussée bitumineuse et une profondeur prédéterminée de la fondation sous-jacente (généralement 8 à 12 pouces ou 200 à 300 mm de profondeur totale) sont pulvérisés, mélangés avec de l’asphalte moussé et des fillers actifs, puis recomposés en une nouvelle couche de fondation stabilisée. Le Centre de recherche sur les chaussées de l’Université de Californie (UCPRC) a mené une étude complète sur le FDR avec asphalte moussé pour Caltrans (UCPRC-RR-2008-07), fournissant la recherche fondamentale pour cette technologie.

Le processus FDR avec asphalte moussé commence par une investigation de site comprenant le carottage de la chaussée existante, l’échantillonnage des matériaux de fondation et de sol support, l’évaluation des conditions de drainage et l’analyse du trafic. Une formulation de mélange est réalisée en utilisant le mélange de RAP et de granulats de fondation pour déterminer la teneur en asphalte moussé, le type et la teneur en filler actif, et la teneur en eau optimale de compactage. Avant la pulvérisation, la surface de la chaussée est pré-profilée si des corrections de pente transversale sont nécessaires. Une recycleuse (par exemple, Wirtgen WR 250 ou 3800 CR) pulvérise toute la profondeur en une ou deux passes, mélange le matériau pulvérisé avec l’asphalte moussé et le filler actif, et met le matériau traité en andain. Le matériau est ensuite étalé et compacté selon un schéma de compactage établi lors d’une bande de contrôle construite au début du projet. Après une période de durcissement pendant laquelle le matériau gagne en résistance à mesure que l’humidité s’évapore, une couche de roulement — généralement 2 à 5 pouces d’enrobé à chaud — est mise en place.

L’étude UCPRC a produit plusieurs résultats critiques pour le FDR avec asphalte moussé. Concernant l’aptitude au trafic, le FDR avec asphalte moussé est approprié pour les autoroutes avec un trafic journalier annuel moyen (AADT) n’excédant pas 20 000 véhicules, bien que des volumes de trafic plus élevés puissent être envisagés si une résistance structurelle adéquate est atteinte. Le sol support et le drainage sont apparus comme le facteur le plus important contrôlant la performance à long terme — l’étude a révélé que les sols support faibles et le mauvais drainage étaient les principales causes de défaillance prématurée des projets FDR. La teneur en humidité dans la structure de la chaussée influençait la rigidité de la couche d’asphalte moussé jusqu’à 40 % entre les saisons humides et sèches, soulignant l’importance cruciale du drainage pour la réussite des projets FDR. Le filler cimentaire a été jugé essentiel — les projets utilisant de l’asphalte moussé sans filler actif ont montré des performances significativement inférieures à ceux avec ajout de ciment ou de chaux.

Le FDR des chaussées bitumineuses épaisses — chaussées avec de multiples recharges sur des fondations granulaires faibles — présente des défis uniques. Ces chaussées ont généralement une teneur élevée en RAP (environ 90 % du matériau recyclé) avec peu de matériau de fondation granulaire, ce qui peut créer un mélange riche en fines et en liant, difficile à compacter et sujet à l’instabilité s’il n’est pas correctement proportionné. La teneur élevée en RAP signifie également que le liant vieilli de la chaussée existante fait partie du nouveau système de liant, nécessitant une considération attentive de la teneur totale en liant (liant vieilli existant plus nouvel asphalte moussé). L’étude UCPRC a révélé que les couches d’asphalte moussé présentent une sensibilité à la température avec un coefficient moyen de 1,3 psi/°F (0,016 MPa/°C) , ce qui signifie que la contribution structurelle de la couche FDR varie considérablement entre l’été et l’hiver — un facteur qui doit être pris en compte dans la conception structurelle.

Formulation du Mélange pour les Matériaux Traités à l’Asphalte Moussé

La formulation du mélange pour les matériaux traités à l’asphalte moussé vise à déterminer la teneur optimale en asphalte moussé, la teneur en eau optimale de compactage et la teneur en filler actif nécessaires pour atteindre les propriétés mécaniques cibles. Plusieurs approches normalisées existent, avec AASHTO PP 94 / AASHTO TP 101 étant la norme principale aux États-Unis.

Le processus de formulation commence par un essai de moussabilité du liant proposé. À l’aide d’une unité de moussage de laboratoire WLB 10 S ou équivalent, le liant est testé à différentes températures (généralement 160 °C, 170 °C et 180 °C) et teneurs en eau de moussage (généralement 1,5 %, 2,0 %, 2,5 % et 3,0 %) pour identifier la combinaison qui produit ER ≥ 10 et demi-vie ≥ 8 secondes. Cette condition de moussage optimale est utilisée pour toute la préparation ultérieure des éprouvettes.

La teneur en eau optimale (OWC) pour le compactage est déterminée en compactant le mélange de RAP ou de granulats à différentes teneurs en eau en utilisant l’effort Proctor modifié (AASHTO T 180 — 56 000 ft-lbf/ft³). L’OWC correspond à la teneur en eau qui produit la densité sèche maximale. Cette OWC est utilisée pour toutes les éprouvettes d’asphalte moussé car une densité de compactage appropriée est essentielle pour atteindre les propriétés mécaniques cibles.

La préparation des éprouvettes suit une séquence normalisée. Le RAP ou les granulats à l’OWC sont mélangés avec l’asphalte moussé à un minimum de trois teneurs en liant d’essai — généralement 1,5 %, 2,0 %, 2,5 % et 3,0 % de la masse sèche des granulats. Le filler actif spécifié (ciment ou chaux hydratée à la teneur cible, généralement 0,5-1,5 %) est ajouté à sec aux granulats avant l’ajout d’asphalte moussé. Le temps de mélange est contrôlé pour correspondre au temps de mélange dans l’équipement de recyclage sur le terrain. Après le mélange, les éprouvettes sont compactées en utilisant soit :

• Le compacteur giratoire Superpave (SGC) à 30 girations — fournissant une orientation et une densité des granulats réalistes comparables aux carottes de terrain
• Le marteau Marshall à 75 coups par face — produisant des éprouvettes avec des densités comparables au compactage sur le terrain selon les recherches du Maryland SHA (MD-13-SP909B4E)

Le durcissement des éprouvettes compactées suit le protocole NCAT : les éprouvettes sont placées dans une étuve à circulation d’air forcée à 40 °C ± 1 °C pendant 72 heures, puis refroidies à 25 °C ± 1 °C pendant 24 heures. Ce protocole de durcissement simule environ 100 jours de durcissement sur le terrain dans des conditions tempérées.

L’essai de résistance à la traction indirecte (ITS) (ASTM D6931) est l’indicateur de performance principal. Les éprouvettes durcies sont divisées en deux sous-ensembles. Le sous-ensemble sec est testé pour l’ITS à 25 °C sans trempage. Le sous-ensemble immergé est immergé dans un bain d’eau à 25 °C pendant 24 heures, puis testé pour l’ITS. Le rapport de résistance à la traction (TSR) est calculé comme le rapport de l’ITS immergé à l’ITS sec, exprimé en pourcentage.

Exigences de résistance selon AASHTO PP 94 et la pratique industrielle :

La teneur optimale en asphalte moussé est définie comme la teneur minimale en liant qui atteint les exigences spécifiées d’ITS sec et de TSR. Si toutes les teneurs en liant d’essai satisfont aux exigences, la teneur la plus faible en liant est sélectionnée. Si aucune teneur en liant ne satisfait aux exigences, des ajustements de la teneur en filler actif, du grade de liant ou du mélange de granulats peuvent être nécessaires.

L’essai triaxial (AASHTO T 307) est parfois effectué à des fins de conception structurelle, en particulier pour les projets à fort trafic. Les paramètres de cohésion et d’angle de frottement issus de l’essai triaxial peuvent être utilisés dans les procédures de conception mécanistico-empiriques des chaussées (par exemple, AASHTOWare Pavement ME). Les données Wirtgen pour le matériau stabilisé au bitume avec 2,2 % de bitume et 1 % de ciment montrent des valeurs de cohésion typiques de 200-300 kPa (29-43,5 psi) et des angles de frottement de 40-49° , comparés à la cohésion des granulats non traités de 30-55 kPa (4,4-8 psi) — une augmentation de 5 à 6 fois de la cohésion tout en maintenant les propriétés de frottement du squelette granulaire.

Propriétés Mécaniques des Fondations Traitées à l’Asphalte Moussé

Les fondations traitées à l’asphalte moussé — également appelées matériaux stabilisés au bitume (BSM) ou fondation stabilisée à l’asphalte moussé (FASB) — présentent une combinaison distinctive de propriétés mécaniques qui les rendent adaptées aux couches structurelles des chaussées. Ces propriétés sont fondamentalement différentes à la fois des matériaux granulaires non traités et des enrobés à chaud, nécessitant des approches de conception spécifiques.

La résistance à la traction indirecte (ITS) est le principal paramètre de conception et indicateur de contrôle qualité pour les matériaux traités à l’asphalte moussé. Les valeurs d’ITS sec de 45 à 100 psi (310 à 690 kPa) sont typiques pour les mélanges bien conçus contenant 1,5-2,5 % d’asphalte moussé et 1 % de ciment. L’ITS immergé après 24 heures d’immersion dans l’eau est généralement inférieur de 30 à 60 % à l’ITS sec, le TSR servant d’indicateur critique de sensibilité à l’humidité. Le mécanisme de liaison par points de soudure signifie que l’ITS est fortement influencé par la teneur en fines des granulats — les matériaux avec une teneur en fines plus élevée (passant au tamis n° 200) développent un ITS plus élevé car l’asphalte moussé enrobe préférentiellement les particules fines, créant des réseaux de points de soudure plus étendus. L’ajout de filler actif augmente significativement l’ITS sec et immergé par la formation de produits d’hydratation cimentaires qui complètent les liaisons bitumineuses.

Le module de résilience (M_r) est le paramètre clé de conception structurelle pour la conception mécanistico-empirique des chaussées. Les recherches de l’Administration des autoroutes de l’État du Maryland recommandent des valeurs de conception par défaut de 300 000 à 400 000 psi (2 070 à 2 760 MPa) pour les fondations stabilisées à l’asphalte moussé. La spécification aéroportuaire AustStab (2024) utilise des modules de conception plus prudents de 800 à 1 500 MPa, variant selon les conditions climatiques. Le module dépend de la contrainte — il diminue à mesure que le niveau de contrainte augmente, nécessitant une caractérisation non linéaire pour une conception structurelle précise. La sensibilité à la température des couches d’asphalte moussé, avec un coefficient moyen de 1,3 psi/°F (0,016 MPa/°C), signifie que la rigidité de la couche varie considérablement entre l’été et l’hiver, produisant des changements saisonniers de la capacité structurelle de la chaussée qui doivent être pris en compte dans l’analyse du cycle de vie.

Les valeurs de cohésion et d’angle de frottement issues des essais triaxiaux démontrent la différence fondamentale entre les matériaux traités et non traités à l’asphalte moussé. Les granulaires non traités tirent leur résistance uniquement du frottement interparticulaire, avec une cohésion typiquement inférieure à 55 kPa (8 psi). Le traitement à l’asphalte moussé augmente considérablement la cohésion à 200-300 kPa (29-43,5 psi) tout en maintenant l’angle de frottement des granulats de 40-51°. Cette combinaison — cohésion élevée provenant des points de soudure bitumineux plus frottement élevé provenant du verrouillage des granulats — produit un matériau avec une capacité de répartition des charges significativement améliorée et une contrainte réduite sur le sol support.

La sensibilité à l’humidité est la préoccupation de durabilité la plus critique pour les fondations traitées à l’asphalte moussé. L’étude UCPRC a révélé que la teneur en humidité dans la structure de la chaussée peut influencer la rigidité de la couche d’asphalte moussé jusqu’à 40 % entre les saisons humides et sèches. Le TSR (rapport de résistance à la traction issu de l’essai ITS) est l’indicateur standard de résistance à l’humidité, avec des valeurs de 0,70 ou plus considérées comme acceptables. L’ajout de ciment à 1 % augmente généralement le TSR d’environ 0,55-0,65 (sans ciment) à 0,70-0,85 (avec ciment), rendant l’ajout de filler actif essentiel pour les environnements humides. Un mauvais drainage est systématiquement identifié comme la cause principale de défaillance prématurée des chaussées traitées à l’asphalte moussé, soulignant que le matériau doit être traité comme une couche structurelle sensible au drainage — il nécessite un drainage souterrain efficace pour atteindre sa durée de vie de conception.

La résistance à l’orniérage et à la fissuration a été documentée à travers des sections d’essai à grande échelle sur le terrain. Les sections d’essai NCAT sur l’US 280 en Alabama — qui ont supporté 2,3 millions d’ESAL sur 3,5 ans — n’ont montré aucune fissuration et moins de 0,25 pouce (6 mm) d’orniérage dans les sections CIR à l’asphalte moussé. Les essais d’indice de fluage à 54,5 °C confirment la résistance des matériaux à la déformation permanente à haute température. La résistance à la fissuration par fatigue des fondations traitées à l’asphalte moussé est généralement supérieure à celle des fondations traitées au ciment car le liant bitumineux apporte une certaine flexibilité, mais inférieure à celle des enrobés à chaud en raison du mécanisme de liaison par points de soudure et de la teneur en vides d’air plus élevée.

Inspection des Couches Stabilisées à l’Asphalte Moussé

L’inspection des couches stabilisées à l’asphalte moussé couvre la vérification avant construction, le contrôle qualité pendant la construction et les essais de réception après construction. L’Association pour le recyclage et la réutilisation de l’asphalte (ARRA) et RoadResource.org fournissent des directives complètes de CQ/AQ, tandis que les spécifications propres à chaque agence (Caltrans, TxDOT, AustStab) définissent les critères d’acceptation et les fréquences d’essai.

L’inspection avant construction commence par la vérification de la formulation du mélange. L’inspecteur confirme que la formulation a été réalisée par un laboratoire accrédité sur des échantillons représentatifs du RAP et des granulats qui seront rencontrés sur le projet. Le liant à utiliser est vérifié pour produire des caractéristiques de moussage acceptables (ER ≥ 10, demi-vie ≥ 8 secondes) à la température et à la teneur en eau de moussage spécifiées. Une bande de contrôle — généralement d’une longueur minimale de 300 pieds (90 mètres) et d’une largeur de voie complète — est construite au début du projet pour établir le schéma de compactage, les procédures de compactage et la densité cible. La densité atteinte dans la bande de contrôle devient la norme d’acceptation pour le reste du projet.

L’inspection pendant la construction se concentre sur plusieurs paramètres critiques. La qualité de la mousse est vérifiée à intervalles réguliers — le taux d’expansion et la demi-vie sont mesurés à l’aide d’une buse de moussage calibrée et d’un seau gradué pour s’assurer qu’ils restent dans les limites spécifiées. L’état de la buse est vérifié fréquemment — des buses obstruées ou partiellement bouchées sont une cause fréquente de dégradation de la qualité de la mousse. La qualité du mélange est vérifiée par inspection visuelle — le mélange recyclé doit avoir une couleur et une texture uniformes sans stries de matériau non enrobé ni de boules de liant visibles. La profondeur de pulvérisation est vérifiée par rapport à la profondeur spécifiée à l’aide de jauges de profondeur ou de tranchées occasionnelles. Le taux d’application du liant est vérifié par des contrôles périodiques utilisant les débitmètres calibrés de la recycleuse et confirmé par la méthode de consommation de carburant (suivi du changement de volume du réservoir de bitume par rapport à la surface traitée). Le taux d’application du filler actif est vérifié en surveillant l’étalonnage de l’épandeur de ciment et en vérifiant la largeur et la densité d’épandage. La teneur totale en eau dans le mélange est surveillée pour maintenir la plage d’humidité optimale pour le compactage.

Les restrictions météorologiques sont appliquées conformément aux exigences des spécifications. La spécification de recyclage en profondeur partielle de Caltrans exige une température minimale de la chaussée de 60 °F (16 °C) , une température ambiante minimale de 50 °F (10 °C) et en hausse, et interdit la construction si des températures de gel sont prévues dans les 3 jours. Ces restrictions garantissent que la mousse a une température adéquate pour se former correctement et que la couche compactée durcira avant que les conditions de gel ne se développent.

Le contrôle du compactage suit le schéma de compactage établi dans la bande de contrôle. L’inspecteur vérifie que les types de rouleaux, les poids et le nombre de passes spécifiés sont respectés. La densité est mesurée à l’aide d’un gammadensimètre (ASTM D6938) ou des méthodes du cône de sable (ASTM D1556 / AASHTO T 191) à la fréquence spécifiée dans les documents du projet — généralement un essai par 500 à 2 000 yards carrés de surface traitée. La densité cible est généralement 98 % de la densité sèche maximale atteinte dans la bande de contrôle ou 98 % de la densité sèche maximale de laboratoire issue de l’essai Proctor modifié. Si la densité tombe en dessous de la cible, le schéma de compactage est ajusté jusqu’à ce que la conformité soit atteinte.

La réception après construction comprend les essais de densité, la vérification de l’épaisseur des couches et les mesures de tolérance de surface. L’épaisseur de la couche est vérifiée par extraction de carottes ou mesures de profondeur à une fréquence spécifiée — généralement un essai par 1 000 à 2 000 pieds-linéaires de voie. La surface durcie est vérifiée pour son uniformité, l’absence de matériau meuble et la conformité aux tolérances de nivellement et de pente transversale. Un compactage de contrôle (proof rolling) avec un rouleau lourd est parfois effectué pour identifier les zones de support insuffisant nécessitant des mesures correctives. Avant la mise en place de la couche de roulement (généralement un revêtement en enrobé à chaud de 2 à 5 pouces), la surface durcie doit être propre, sèche et exempte de matériau meuble.

La Spécification spéciale TxDOT 3063 pour le FDR avec asphalte moussé intègre les essais de contrôle qualité de l’entrepreneur pour la réception, la validation par TxDOT des résultats d’essai de l’entrepreneur, et un minimum de 2 ans d’expérience en supervision requis pour le personnel de l’entrepreneur avec certification par le programme de certification des sols et fondations (SB 102). La spécification aéroportuaire AustStab (2024) introduit un contrôle qualité basé sur la performance où le module de résilience est la propriété principale de formulation du mélange et la cohérence de la composition pendant la production démontre la conformité à la formulation approuvée, avec des objectifs de l’entrepreneur dépassant les valeurs de conception pour tenir compte de la variabilité de la production.

Asphalte Moussé vs Émulsion de Bitume

Le choix entre l’asphalte moussé et l’émulsion de bitume pour les applications de recyclage à froid et de stabilisation dépend de la disponibilité du liant, des exigences d’équipement, de la fenêtre de construction, des exigences de trafic, des conditions environnementales et des objectifs de performance.

Les avantages de l’asphalte moussé comprennent un gain de résistance rapide — les mélanges développent une résistance proche de la résistance finale immédiatement après la mise en place et le compactage à mesure que l’humidité de compactage s’évapore, contrairement à l’émulsion qui nécessite un processus de rupture chimique et peut nécessiter des jours ou des semaines de durcissement. L’étude UCPRC note que le gain de résistance dans les mélanges d’asphalte moussé se produit à mesure que l’humidité de compactage s’assèche, ce qui peut se produire rapidement par temps favorable. Les travaux de nuit sont possibles — contrairement à l’émulsion (qui nécessite des températures plus chaudes pour une rupture et un durcissement adéquats), l’asphalte moussé peut être utilisé dans la construction de nuit selon les directives de Caltrans. Aucun émulsifiant n’est requis — l’asphalte moussé utilise uniquement de l’eau, de l’air et du bitume routier standard, éliminant les coûts des émulsifiants chimiques et les préoccupations environnementales associées à la production de tensioactifs. Consommation de liant plus faible — les teneurs typiques en asphalte moussé (1,5-2,5 %) sont inférieures aux teneurs résiduelles d’émulsion (2,5-4,0 %), réduisant les coûts de matériaux. Meilleure traficabilité précoce — comme l’asphalte moussé ne dépend pas d’un processus de rupture chimique, le matériau peut supporter le trafic de chantier presque immédiatement après le compactage.

Les avantages de l’émulsion de bitume comprennent un meilleur enrobage des granulats — les émulsions peuvent fournir un enrobage plus complet des particules de granulats, en particulier avec les matériaux plus fins, ce qui peut être avantageux pour certains types de mélanges. Une durée d’ouvrabilité plus longue — les émulsions peuvent être conçues (via la chimie des émulsifiants) pour des temps de rupture contrôlés, permettant des fenêtres de travail prolongées pour une mise en place de grands volumes. Régénération du liant vieilli — certaines émulsions conçues contiennent des agents de régénération qui peuvent ramollir le liant de RAP vieilli, restaurant certaines de ses propriétés rhéologiques. Stockage et transport — les émulsions peuvent être produites dans une usine centrale et transportées sur le chantier, tandis que l’asphalte moussé doit être produit sur site avec un équipement spécialisé. Chaîne d’approvisionnement établie — les émulsions sont largement disponibles auprès de nombreux fournisseurs dans le monde, tandis que l’asphalte moussé nécessite un équipement de recyclage spécialisé. Meilleur pour les traitements minces — pour les traitements de surface (par exemple, les scellements par coulis, le micro-revêtement), les émulsions sont la seule option pratique.

Les scénarios d’application de l’asphalte moussé comprennent les projets CIR et FDR nécessitant une réouverture immédiate du trafic, la construction de nuit ou par temps froid, le FDR épais (8-12 pouces) où une pénétration rapide du liant et un durcissement rapide sont bénéfiques, les projets environnementaux/faibles émissions où zéro COV et une réduction de CO₂ sont des priorités, et les projets où la chaîne d’approvisionnement pour l’émulsion n’est pas disponible.

Normes et Directives

La technologie de l’asphalte moussé est régie par un cadre complet de normes, spécifications et directives développées par des organisations nationales et internationales, des agences de transport d’État et des organismes industriels.

Normes AASHTO — AASHTO PP 94 (Spécification standard pour la détermination de la teneur optimale en asphalte des mélanges recyclés à froid avec asphalte moussé) et AASHTO TP 101 (Méthode d’essai standard pour la détermination de la teneur optimale en asphalte des mélanges recyclés à froid avec asphalte moussé) fournissent les principales normes de formulation aux États-Unis. AASHTO T 245 (Méthode de compactage Marshall) est utilisée pour la préparation des éprouvettes d’asphalte moussé à 75 coups par face. AASHTO T 167 (Résistance à la compression des mélanges bitumineux) est référencée pour les essais mécaniques.

Normes ASTM — ASTM D6931 (Résistance à la traction indirecte des mélanges bitumineux) est la méthode d’essai standard pour l’ITS des éprouvettes d’asphalte moussé. ASTM D6857 (Densité spécifique maximale et densité des mélanges bitumineux de chaussée) et ASTM D6938 (Densité en place par gammadensimètre) sont référencées pour la détermination de la densité.

Spécifications des agences de transport d’État — Disposition spéciale non standard Caltrans PDR-FA spécifie le recyclage en profondeur partielle avec asphalte moussé utilisant le liant PG 64-10, avec la California Test Method 313 régissant la mesure du taux d’expansion et de la demi-vie. Spécification spéciale TxDOT 3063 fournit une spécification à l’échelle de l’État pour la réfection en profondeur avec asphalte moussé utilisant le liant PG 64-22, intégrant le contrôle qualité de l’entrepreneur pour la réception. L’Administration des autoroutes de l’État du Maryland a développé des valeurs de conception pour les fondations stabilisées à l’asphalte moussé (FASB) avec ER ≥ 10 et demi-vie ≥ 8 secondes.

Normes australiennes — AGPT/T301 (Détermination des caractéristiques de moussage du bitume), AGPT/T302 (Mélange des matériaux stabilisés au bitume moussé), AGPT/T303 (Compactage des cylindres d’essai — Dynamique avec marteau Marshall) et AGPT/T305 (Module de résilience des matériaux stabilisés au bitume moussé) fournissent un cadre d’essai complet. La spécification aéroportuaire AustStab pour la stabilisation au bitume moussé (v1, décembre 2024) fournit la norme la plus complète spécifique aux aéroports, incluant des modules de conception pour différentes zones climatiques avec alignement sur la norme FAA AC 150/5370-10H.

Dispositions de l’OACI et de la FAA — Annexe 14 de l’OACI — Aérodromes, Volume I et Doc 9157 de l’OACI — Manuel de conception des aérodromes, Partie 3 — Chaussées référencent les normes nationales pour l’asphalte moussé dans le recyclage des chaussées aéroportuaires. La spécification aéroportuaire AustStab fournit des modules de conception de 800 à 1 500 MPa selon les conditions climatiques pour les couches de fondation aéroportuaires stabilisées au bitume moussé :

Documents d’orientation de l’industrie — Le manuel Wirtgen de technologie de recyclage à froid est le guide pratique de référence pour la construction au bitume moussé, couvrant le fonctionnement des équipements, la formulation des mélanges et les procédures de contrôle qualité. Le manuel de base du recyclage de l’asphalte (BARM) , publié par l’ARRA et la FHWA, est la référence américaine fondamentale pour toutes les technologies de recyclage à froid. ARRA FDR301 (Lignes directrices recommandées pour l’échantillonnage et les essais de contrôle qualité pour le FDR utilisant des agents stabilisants bitumineux) et ARRA FD101 (Lignes directrices recommandées pour la construction du FDR utilisant des agents stabilisants bitumineux) fournissent des protocoles CQ/AQ détaillés. Les directives CSIR sud-africaines pour la conception et l’utilisation de matériaux traités au bitume moussé fournissent une méthodologie de conception pionnière de l’un des premiers adoptants de la technologie. Les directives provisoires du Centre de recherche sur les chaussées de l’Université de Californie (UCPRC-GL-2008-01) fournissent des directives FDR spécifiques à la Californie pour la sélection de projets, la formulation des mélanges, la conception structurelle et la construction.

La classification des grades de performance Heidelberg Materials fournit une catégorisation systématique des matériaux d’asphalte moussé basée sur la rigidité à long terme et les caractéristiques d’ouvrabilité :

SVE (Visco-Élastique Lent) désigne les matériaux utilisant uniquement un liant bitumineux sans ciment Portland, offrant une durée d’ouvrabilité prolongée. QVE (Visco-Élastique Rapide) désigne les matériaux utilisant un liant bitumineux combiné avec du ciment Portland, offrant une rigidité à long terme plus élevée mais une durée d’ouvrabilité plus courte. Ce système de classification aide à la sélection des matériaux en fonction des exigences du projet en matière de taux de développement de la résistance et de logistique de construction.

La technologie de l’asphalte moussé, avec plus de 50 ans d’application réussie dans le monde entier, continue d’évoluer grâce aux progrès dans la conception des équipements de moussage, la formulation des liants, la méthodologie de formulation des mélanges et la technologie de contrôle qualité. L’ensemble croissant de normes et de spécifications — de l’AASHTO et de l’ASTM à l’OACI et aux directives spécifiques aux aéroports — fournit un cadre robuste permettant aux ingénieurs, inspecteurs et spécialistes des matériaux de spécifier, concevoir et contrôler les chaussées traitées à l’asphalte moussé qui offrent des performances fiables à long terme tout en maximisant les avantages environnementaux et économiques du recyclage des chaussées.
