Que sont les débris d’objets étrangers (FOD) sur les chaussées aéronautiques ?

Les débris d’objets étrangers (FOD) sont tout objet, naturel ou artificiel, vivant ou inerte, situé sur une aire de mouvement aéroportuaire où il n’a pas sa place et où il a le potentiel de causer des dommages aux aéronefs, de blesser le personnel ou de perturber les opérations. L’Organisation de l’aviation civile internationale (OACI) définit les FOD dans l’Annexe 14, Volume I, comme une substance, un débris ou un article étranger à un véhicule ou à un système qui pourrait potentiellement causer des dommages. La Federal Aviation Administration (FAA) des États-Unis élargit cette définition dans la circulaire consultative 150/5210-24A pour inclure tout objet qui pourrait créer un danger pour les opérations aériennes, les équipements de soutien au sol ou le personnel travaillant dans l’environnement aéroportuaire. Les FOD ne se limitent pas aux pistes, ils englobent les voies de circulation, les aires de trafic, les aires d’attente, les aires de sécurité d’extrémité de piste (RESA) et toute surface pavée où des aéronefs opèrent.

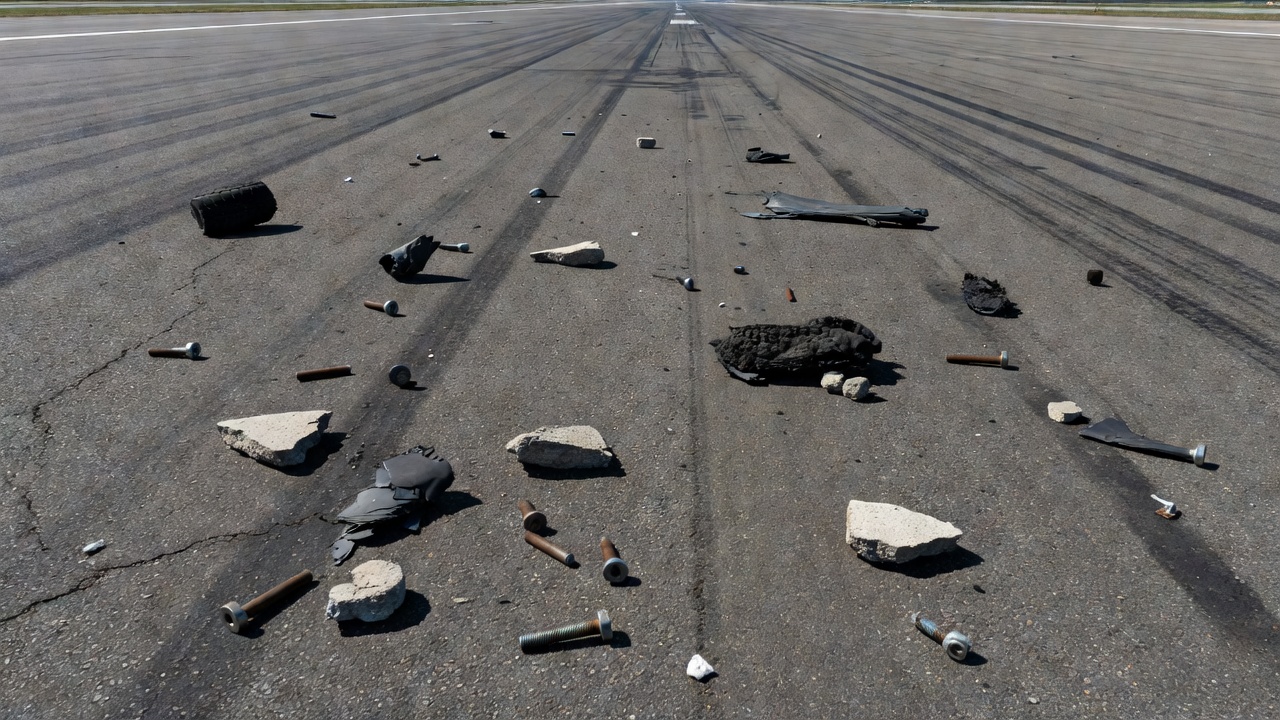

Définition et types de FOD

Le cadre conceptuel des FOD divise l’univers des débris potentiels en plusieurs catégories principales basées sur l’origine, la composition du matériau et le profil de danger. Les débris de quincaillerie et mécaniques comprennent les écrous, boulons, vis, rondelles, rivets, fils de sécurité, fils de freinage, goupilles fendues, ressorts, roulements et attaches de toutes sortes. Ces articles sont généralement tombés lors d’opérations de maintenance d’aéronefs ou de services au sol. La norme industrielle de l’aviation, la National Aerospace FOD Prevention Standard (NAS 412), classe les FOD en types spécifiques : les débris d’objets étrangers (l’objet lui-même) et les dommages causés par des objets étrangers (les dommages résultant de l’interaction de l’objet avec un système de l’aéronef). Dans la catégorie des débris, les articles sont ensuite classés par taille et potentiel de danger, une bille d’acier de 3 mm de diamètre ingérée dans un moteur à turbine peut causer des dommages disproportionnés par rapport à sa taille en raison de l’énergie cinétique élevée à des vitesses d’impact approchant 300 mètres par seconde.

Les débris provenant de la chaussée sont générés directement par la détérioration de la surface de la chaussée aéronautique elle-même. Cela comprend les particules de granulats meubles provenant du désenrobage de l’enrobé, les éclats de béton provenant de la détérioration des joints, les fragments de mortier de surface provenant de l’écaillage du béton, les fragments de chaussée brisés provenant de dommages par impact ou de cycles de gel-dégel, et les fragments de matériaux de marquage de chaussée (peinture, thermoplastique ou bande préformée) qui se sont détachés. Les FOD provenant de la chaussée sont uniques parmi les sources de débris car ils sont auto-générés, une surface de chaussée en mauvais état produit continuellement de nouvelles particules de débris à mesure que le trafic continue de solliciter la surface en détérioration. La circulaire consultative FAA 150/5210-24A identifie explicitement les surfaces de chaussée détériorées comme une source primaire de FOD, stipulant que les programmes de gestion des FOD doivent inclure une évaluation de l’état des chaussées et un entretien en temps opportun pour traiter cette source.

Les débris de construction et d’entretien pénètrent dans l’aire de mouvement lors de la construction aéroportuaire, du resurfaçage, du marquage, de l’entretien de l’éclairage et des travaux de réparation généraux. Cette catégorie comprend le gravier et les pierres meubles transportés depuis les zones non pavées, les morceaux de fil et de câble provenant de travaux électriques, les fragments de béton et d’enrobé provenant d’opérations de sciage, les granulats provenant de nouveaux enduits de scellement avant que l’encastrement des granulats ne soit complet, la signalisation et les barrières de construction qui ne sont pas correctement fixées, et les déchets de construction généraux. La période pendant et immédiatement après la construction ou l’entretien de la chaussée présente le risque le plus élevé de FOD liés à la construction, et le Doc 9137 de l’OACI (Manuel des services d’aéroport, Partie 8) exige que les zones de construction soient isolées des aires de mouvement actives et qu’un nettoyage approfondi soit effectué avant la réouverture au trafic aérien.

Les débris de la faune englobent tous les matériaux organiques provenant de sources animales présents sur les surfaces aéroportuaires. Les restes d’oiseaux sont l’article de FOD de la faune le plus courant, allant des carcasses entières aux plumes et fragments d’os. La présence de restes d’oiseaux sur une piste attire également les charognards tels que les grands oiseaux, les renards et les coyotes, créant potentiellement un risque en cascade de FOD et de danger animalier. Les restes de rongeurs et de petits mammifères, les essaims d’insectes écrasés sur les surfaces pavées créant des conditions de boue glissante, et les nids d’animaux construits dans les fissures, les joints ou les enceintes d’équipement constituent tous des FOD de la faune. Les restes d’animaux qui ne sont pas rapidement enlevés peuvent s’incruster dans les sculptures des pneus et être ensuite projetés dans les entrées des moteurs.

Les débris organiques et environnementaux comprennent les feuilles, les tontes de gazon, les brindilles, les aiguilles de pin, les gousses et autres matériaux végétaux qui s’accumulent sur les surfaces pavées. Les fragments de neige et de glace qui deviennent mobiles sur la surface, les cendres volcaniques déposées lors d’éruptions, le sable et la poussière transportés par le vent depuis les zones non pavées adjacentes, et l’eau stagnante sur la surface qui peut masquer d’autres débris sont également inclus. Bien que les débris organiques soient généralement moins dangereux que les objets métalliques, les grandes accumulations de matière organique peuvent obstruer les grilles d’entrée des moteurs, bloquer les évents de refroidissement et créer des conditions de surface glissante. Les cendres volcaniques, en particulier, présentent un danger FOD sévère car les fines particules de cendres sont très abrasives pour les aubes du compresseur du moteur et peuvent fondre et se solidifier sous forme de dépôts de verre sur les composants de la turbine.

Les objets personnels et les déchets opérationnels comprennent les objets tombés ou jetés par les passagers et le personnel de l’aéroport : téléphones portables, lunettes de soleil, chapeaux, badges d’identification d’aéroport, stylos, emballages alimentaires, contenants de boissons, sangles de bagages, étiquettes de bagages et articles vestimentaires. Bien que ces articles puissent sembler inoffensifs individuellement, un sac en plastique sur une piste peut être ingéré dans une entrée de moteur et perturber le flux d’air vers le compresseur, provoquant potentiellement un décrochage du compresseur. Les sangles de bagages et les fragments de filets de chargement peuvent s’emmêler dans les mécanismes du train d’atterrissage, interférant avec les opérations de rentrée et de sortie.

Sources de FOD : chaussées en détérioration, construction, faune et facteurs humains

Détérioration de la chaussée comme source de FOD

La relation entre l’état de la chaussée et la génération de FOD est directe et quantifiable. Le Doc 9137 de l’OACI, Partie 2 (Conditions de surface des chaussées) et Partie 8 (Opérations aéroportuaires) établit que la surface de l’aire de mouvement doit être maintenue dans un état qui ne génère pas de débris. Le désenrobage dans les chaussées en enrobé, le délogement progressif des particules de granulats dû à l’oxydation du liant, au vieillissement ou à l’arrachement induit par l’humidité, produit des particules de pierres meubles allant de matériaux de la taille du sable fin (moins de 2 mm) à des fragments de gros granulats dépassant 10 mm. Des recherches publiées dans le cadre du programme NCHRP IDEA (Projet 163) ont montré que la sévérité du désenrobage est directement corrélée au volume de granulats meubles générés sur la surface, le désenrobage de sévérité modérée à élevée produisant une accumulation mesurable de débris en quelques heures après le nettoyage.

L’écaillage dans les chaussées en béton se produit lorsque le mortier de surface ou le béton près des joints et des fissures se fracture et se sépare du béton sain sous-jacent. L’écaillage des joints aux joints de retrait transversaux est la source la plus courante de FOD en béton, produisant des fragments allant de fines écailles de mortier (2–5 mm d’épaisseur) à des morceaux plus gros (25–50 mm de diamètre) qui incluent des gros granulats. La circulaire consultative FAA 150/5380-6B (Lignes directrices et procédures pour l’entretien des chaussées aéroportuaires) spécifie que l’écaillage des joints dépassant 100 mm de largeur ou 50 mm de profondeur constitue un danger FOD nécessitant une réparation immédiate. Les cassures de coins aux coins des dalles en béton produisent des fragments anguleux qui sont particulièrement dangereux car leurs bords tranchants peuvent couper les pneus d’aéronef lors de l’impact.

La fissuration dans les chaussées en enrobé et en béton sert de source indirecte de FOD. Les fissures fournissent des voies d’infiltration d’eau qui accélèrent la détérioration sous-jacente, et les bords des fissures se désenrobent et s’écaillent progressivement sous l’effet des concentrations de contraintes induites par le trafic, produisant des particules de débris. Les fissures longitudinales dans les chaussées en enrobé, lorsqu’elles sont soumises à des forces de cisaillement provenant des virages des aéronefs, produisent un désenrobage des bords qui génère un approvisionnement continu de débris de granulats fins. Le faïençage aux joints des chaussées en béton, le déplacement vertical différentiel des dalles adjacentes, crée une surface inégale où les bords des dalles s’écaillent et se désagrègent sous le trafic, produisant des fragments de béton du côté aval du joint faïencé.

Les exigences du système de gestion des chaussées aéroportuaires (APMS) de la FAA selon AC 150/5380-7A imposent aux exploitants d’aéroports de mener des inspections régulières de l’état des chaussées qui identifient et documentent spécifiquement les défauts générateurs de FOD. Les enquêtes sur l’indice de condition des chaussées (PCI) selon l’ASTM D5340 (Méthode d’essai standard pour les enquêtes sur l’indice de condition des chaussées aéroportuaires) incluent le désenrobage, l’écaillage, l’écaillage des joints et l’altération météorologique comme types de détresse mesurables directement liés au potentiel de FOD. Une section de chaussée avec un PCI inférieur à 70 est considérée comme présentant un risque élevé de génération de FOD et doit être priorisée pour l’entretien. Le balayage n’enlève que le matériau qui s’est déjà détaché, donc les FOD qui proviennent de la chaussée elle-même sont traités en localisant le désenrobage, l’écaillage des joints et les cassures de coins qui les produisent et en scellant ceux-ci en premier.

Opérations de construction

Les activités de construction et d’entretien sur ou à proximité des aires de mouvement actives présentent le risque épisodique le plus élevé d’introduction de FOD. La FAA exige que les plans de sécurité de construction incluent des mesures spécifiques de contrôle des FOD : nettoyage quotidien des zones de travail avant la réouverture au trafic, utilisation de tapis de contrôle des sorties de chantier aux points de sortie des véhicules de construction, couverture des stocks de granulats exposés par temps venteux, et barricadage pour empêcher les débris de construction d’être soufflés ou transportés sur les surfaces actives. Un seul véhicule de construction peut transporter plusieurs kilogrammes de gravier et de terre sur une voie de circulation active adjacente en un seul passage, et le souffle des réacteurs des aéronefs au départ peut ensuite propulser ce matériau à travers l’aire de mouvement.

Faune

Les FOD de la faune s’étendent au-delà du danger immédiat des restes d’animaux. Les oiseaux nichant dans les structures en acier ouvertes au-dessus des aires de mouvement, dans les systèmes de joints des chaussées en béton ou dans les boîtiers d’appareils d’éclairage introduisent du matériel de nidification, des brindilles, de l’herbe, des plumes et des matières fécales sur la surface de la chaussée. L’activité des petits mammifères dans les fossés en bordure de route et les zones herbeuses adjacentes aux pistes entraîne le transport de terre et de débris sur les surfaces pavées. Le mouvement des animaux à travers les pistes pendant les périodes de faible trafic (généralement à l’aube et au crépuscule) laisse des matériaux organiques dispersés qui peuvent ne pas être visibles depuis une tour de contrôle mais s’accumulent avec le temps.

Facteurs humains

Les facteurs humains représentent la majorité des incidents FOD individuels qui ne proviennent pas de la chaussée. Les opérations de maintenance et d’entretien sont les événements FOD d’origine humaine les plus courants : outils laissés sur les panneaux d’accès au moteur, fixations non serrées au couple spécifié et se desserrant ensuite par vibration, fils de sécurité non correctement coupés, et matériaux consommables (chiffons, ruban adhésif, emballages) jetés ou laissés en place. L’exigence du système de contrôle des outils selon les normes de maintenance aéronautique (ISO 9001:2015 et AS9100D) impose des procédures de responsabilité des outils, des tableaux d’outils, des inventaires d’outils avant et après chaque tâche de maintenance, et un stockage désigné pour les outils et les pièces. Malgré ces procédures, les événements FOD liés aux outils continuent de se produire, la FAA signalant que la quincaillerie desserrée provenant des opérations de maintenance est le type de FOD le plus couramment détecté sur les pistes d’aéroport.

Conséquences des FOD : ingestion par les moteurs, dommages aux pneus et impact structurel

Les conséquences des FOD sur les chaussées aéronautiques vont de l’abrasion mineure de la surface à la perte catastrophique d’un aéronef. Le mécanisme de dommage varie avec le type, la taille et l’emplacement des débris et le système spécifique de l’aéronef affecté.

Ingestion par le moteur

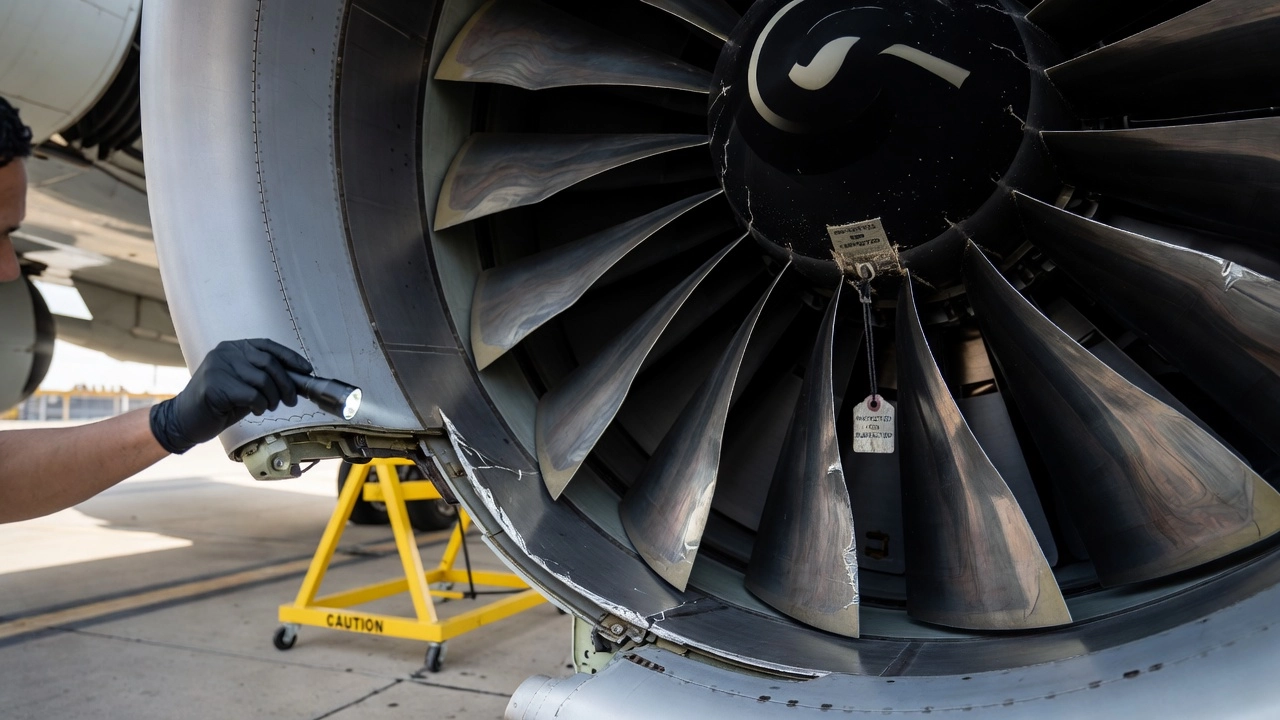

L’ingestion par les réacteurs de FOD représente le scénario de dommage le plus grave. Les turboréacteurs à double flux modernes ont des diamètres d’entrée allant de 1,5 à 3,5 mètres et génèrent des vitesses d’air à l’entrée à la poussée au décollage qui peuvent dépasser 150 mètres par seconde. Tout objet meuble sur la chaussée dans la zone de danger d’aspiration du moteur, s’étendant approximativement à 5 mètres en avant et 3 mètres latéralement de l’entrée pendant les opérations de roulage, et considérablement plus grand pendant la course au décollage, peut être aspiré dans le moteur. La zone de danger se dilate considérablement : à 100 % de la vitesse du ventilateur N1, une zone d’aspiration d’entrée peut capturer des débris sur une largeur de 2 à 4 fois le diamètre d’entrée et une distance avant de 10 à 15 mètres devant le moteur.

Une fois ingérés, les débris traversent l’étage du ventilateur, qui tourne à des vitesses allant jusqu’à 3 500 tr/min dans les turboréacteurs à haut taux de dilution. Les objets durs tels que les boulons en acier, les particules de granulats et les fragments de béton impactent les aubes du ventilateur à des vitesses approchant Mach 0,5, provoquant des entailles, des flexions, des fissures et, dans les cas extrêmes, la libération d’aubes. Une aube de ventilateur libérée peut percer le carter du moteur (panne de moteur non contenue) et pénétrer le fuselage de l’aéronef, les réservoirs de carburant des ailes ou les systèmes de commandes de vol. L’accident du vol Air France 4590 (Concorde) du 25 juillet 2000 est l’événement FOD le plus catastrophique de l’histoire de l’aviation : une bande en alliage de titane (41 cm × 3 cm × 1,4 mm) tombée d’un moteur d’un DC-10 de Continental Airlines lors du décollage de l’aéroport Paris-Charles de Gaulle a été écrasée par le Concorde pendant sa course au décollage. La bande métallique a percé le pneu du Concorde, envoyant un gros fragment de caoutchouc (environ 4,5 kg) dans le ventre de l’aéronef à grande vitesse. Ce fragment a heurté le réservoir de carburant, provoquant une fuite de carburant qui s’est enflammée, entraînant la perte des 109 personnes à bord et de 4 personnes au sol.

Dommages aux pneus

Les dommages aux pneus causés par les FOD sont la forme la plus courante de dommages causés par des objets étrangers sur les chaussées aéronautiques. Les pneus d’aéronef fonctionnent à des pressions allant de 1,4 MPa (environ 200 psi) pour les aéronefs à fuselage étroit à 1,6 MPa (environ 230 psi) pour les aéronefs à fuselage large, avec des pressions de contact concentrées sur de petites zones. Lorsqu’un pneu d’aéronef roule sur un objet tranchant, un morceau de métal, un fragment de béton écaillé, un boulon cassé, la contrainte concentrée au point de contact peut dépasser la résistance à la perforation du pneu. La séparation de la bande de roulement se produit lorsque des débris percent la couche de la bande de roulement et que les dommages résultants se propagent à travers la séparation des bords de la ceinture. Les coupures de flanc provenant du contact avec des défauts de chaussée à bords verticaux (bords de joints écaillés, coins de chaussée cassés) peuvent provoquer un dégonflement rapide.

La perte de pression des pneus au décollage ou à l’atterrissage, en particulier lors des décollages interrompus à grande vitesse, peut entraîner une perte de contrôle directionnel, une sortie de piste et l’effondrement de la jambe du train d’atterrissage. La FAA rapporte que les défaillances de pneus dues aux FOD représentent un pourcentage substantiel des incidents de sortie de piste dans les aéroports américains. L’incident du Boeing 767 KLM Flight 867 du 15 décembre 1999 à l’aéroport d’Amsterdam Schiphol impliquait un pneu crevé par des débris de piste pendant la course au décollage, entraînant l’ingestion de fragments de débris par le moteur numéro 3, provoquant une panne moteur et un décollage avorté.

Impact sur le fuselage et la structure

Les FOD projetés par les pneus du train d’atterrissage peuvent impacter le fuselage de l’aéronef, les surfaces inférieures des ailes, les volets et les surfaces de commande à des vitesses égales à la vitesse au sol de l’aéronef plus la vitesse tangentielle de la surface du pneu, dépassant potentiellement 200 mètres par seconde aux vitesses de décollage. Les débris de caoutchouc provenant de fragments de pneus (comme dans le cas du Concorde) peuvent perforer les réservoirs de carburant, les conduites hydrauliques et les câbles de commande. Les pierres et les granulats projetés par les pneus à grande vitesse peuvent éroder la peau du fuselage, endommager les rails de volets et fracturer les antennes. Les bosses et les rayures dues à l’impact de débris peuvent ne pas compromettre immédiatement l’intégrité structurelle mais peuvent initier des fissures de fatigue qui se propagent au cours des cycles de vol suivants, pouvant conduire à une défaillance catastrophique.

Impact économique des FOD

Le coût économique des FOD pour l’industrie aéronautique mondiale est substantiel. Boeing estime les coûts directs des FOD à 4 milliards de dollars par an à l’échelle de l’industrie, y compris la réparation et le remplacement des moteurs, le remplacement des pneus, les réparations structurelles des cellules et l’immobilisation des aéronefs. Une analyse coûts-avantages menée pour la FAA par QinetiQ a évalué le coût annuel total des FOD, y compris les coûts indirects tels que les retards de vol, les annulations, la réorientation des passagers, les fermetures de pistes, l’activation des interventions d’urgence, les litiges et les atteintes à la réputation, à 12 à 22,7 milliards de dollars par an. Un événement FOD individuel sur un moteur peut coûter entre 500 000 et 10 millions de dollars pour l’inspection et la réparation du moteur, en fonction de l’étendue des dommages et du type de moteur. Les événements FOD militaires sont particulièrement coûteux : en 2023, une lampe de poche mal placée laissée dans l’entrée d’un moteur F-35 a causé environ 4 millions de dollars de dommages, un incident unique coûtant ce que certains petits aéroports budgétisent pour une année entière d’opérations.

Méthodes de détection des FOD

Inspection manuelle (inspections FOD)

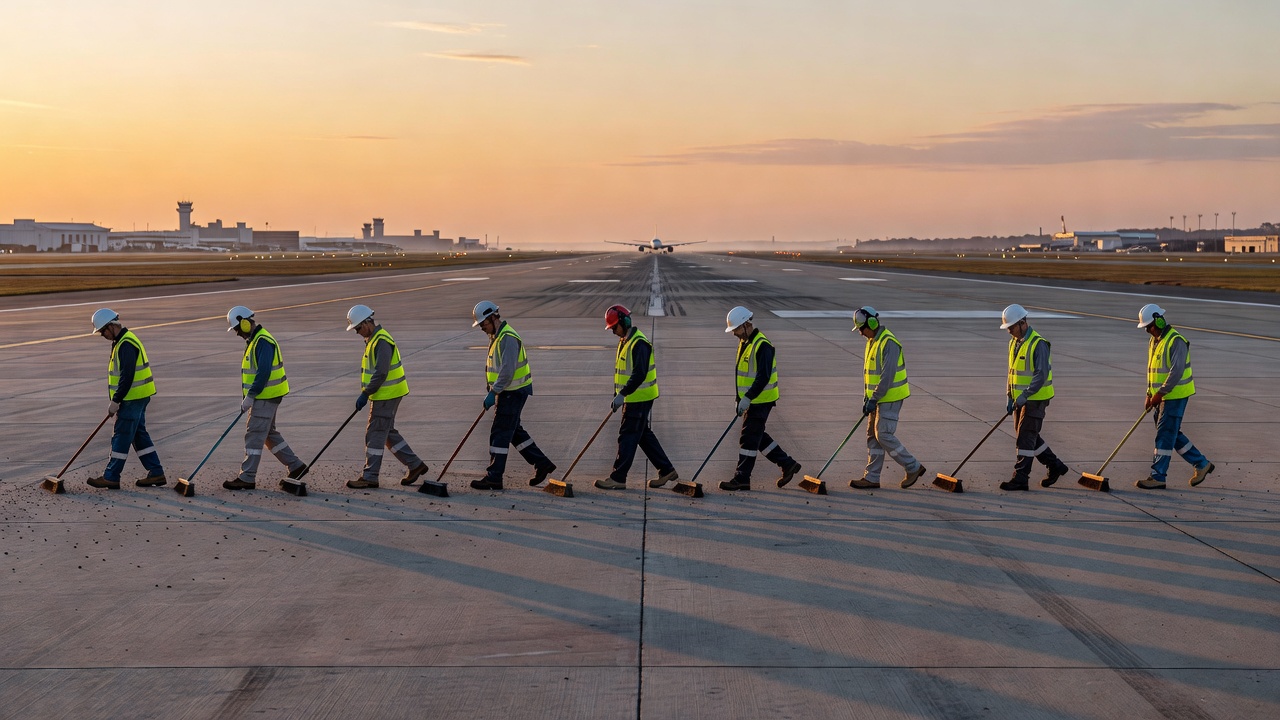

La méthode de détection des FOD traditionnelle et encore la plus utilisée est l’inspection FOD, une inspection visuelle systématique de l’aire de mouvement par du personnel formé marchant en ligne sur la surface de la chaussée. Une procédure standard d’inspection FOD, telle que décrite dans le Doc 9137 Partie 8 de l’OACI et la circulaire consultative FAA 150/5210-24A, implique une équipe de 15 à 30 personnes espacées à des intervalles de 3 à 5 mètres en fonction des conditions de visibilité et de la largeur de la chaussée. L’équipe parcourt toute la longueur de la piste en ligne droite, scrutant la surface de la chaussée à la recherche de débris. La vitesse de marche est contrôlée, généralement de 2 à 3 km/h, pour assurer une couverture visuelle adéquate.

Les inspections FOD sont effectuées à des intervalles spécifiés en fonction de la classification de l’aéroport et du volume de trafic. Le 14 CFR Partie 139 exige que les aéroports de classe I et II effectuent au moins trois inspections de piste par jour pendant les périodes d’opérations aériennes, avec au moins une de ces inspections étant une inspection FOD physique. Des inspections supplémentaires sont nécessaires après des événements FOD connus (rapports d’ingestion par le moteur, défaillances de pneus), après des conditions météorologiques sévères, après des activités de construction adjacentes aux aires de mouvement, et au besoin en fonction des observations rapportées par les pilotes, le personnel au sol et les contrôleurs aériens.

Les limites des inspections FOD manuelles sont bien documentées. La détection visuelle humaine de petits objets sur une surface de chaussée est contrainte par l’acuité visuelle, les conditions d’éclairage, la fatigue et la distraction. Un observateur humain typique peut détecter de manière fiable un objet de plus de 15 à 25 mm sur une surface en enrobé dans de bonnes conditions d’éclairage à la vitesse de marche, les objets plus petits peuvent être complètement manqués. De nuit ou dans des conditions de faible visibilité, la capacité de détection se dégrade considérablement. La FAA estime que les inspections manuelles ne peuvent garantir la sécurité que pour environ 1 % des vols, ce qui signifie que 99 % des vols opèrent sans avoir eu un balayage physique de la surface de la piste depuis le mouvement d’aéronef précédent.

Inspection montée sur véhicule

L’inspection basée sur un véhicule utilise des véhicules se déplaçant lentement (généralement des camionnettes ou des véhicules d’inspection FOD spécialisés) équipés d’observateurs formés qui parcourent la surface de la piste à basse vitesse (10 à 25 km/h). Cette méthode couvre plus de surface par unité de temps que les inspections à pied mais avec une sensibilité de détection réduite en raison de la vitesse plus élevée. Certains aéroports utilisent des véhicules équipés de miroirs sous le châssis qui permettent d’inspecter la surface de la chaussée immédiatement sous le véhicule, améliorant la détection des petits débris.

Systèmes automatisés de détection des FOD

Les systèmes automatisés de détection des FOD (AFODDS) représentent une avancée transformatrice dans la capacité de détection des FOD, fournissant une surveillance continue des surfaces de piste entre les inspections manuelles. Ces systèmes sont classés en trois catégories technologiques : basés sur le radar, optiques (électro-optiques) et systèmes hybrides.

Tarsier (fabriqué par Moog, anciennement QinetiQ) est un système radar à ondes millimétriques fonctionnant à 94,5 GHz (bande W). Les capteurs radar sont montés sur des tours en retrait du bord de la piste, en dehors des surfaces de limitation d’obstacles, et balayent la surface de la piste par secteurs. Tarsier a obtenu les meilleures performances de sa catégorie dans l’évaluation comparative de la FAA des quatre systèmes automatisés de détection FOD testés. Le système fournit une détection à 100 % des objets FOD dans un rayon de 3 168 pieds (965 mètres) de l’emplacement du capteur, une portée de détection qui dépasse de loin la capacité visuelle humaine. Tarsier peut détecter des objets métalliques et non métalliques, y compris le plastique, le caoutchouc, le verre et la matière organique. Le système n’est pas affecté par le brouillard, la pluie, la neige ou l’obscurité, car le radar à ondes millimétriques pénètre les conditions météorologiques qui neutraliseraient les systèmes optiques. La taille minimale d’objet détectable du radar est d’environ 20 mm RCS (section efficace radar) à portée maximale. Tarsier assure une surveillance continue de la piste, chaque capteur effectuant un cycle de balayage complet en moins de 60 secondes, fournissant près de 1 000 inspections par jour par piste, contre les 3 à 4 inspections manuelles réalisables avec du personnel humain.

FODetect (fabriqué par Xsight Systems) est un système hybride qui fusionne le radar à ondes millimétriques avec l’imagerie électro-optique (EO) haute définition pour des performances de détection supérieures. Le composant radar fournit la détection initiale et la localisation des articles FOD potentiels, la caméra EO fournit ensuite une vérification visuelle et une classification. FODetect balaie les surfaces de piste en moins de 60 secondes sans angles morts grâce à une redondance complète de la couverture des capteurs. Une caractéristique distinctive de FODetect est son système de guidage laser, lorsque des FOD sont détectés, le système peut activer un faisceau laser visible depuis l’emplacement du capteur jusqu’à l’emplacement précis des FOD, guidant les équipes au sol directement vers l’article de débris pour l’enlèvement. Cette fonctionnalité réduit le temps passé à localiser les débris confirmés de 10 à 20 minutes typiques lors d’un balayage manuel à moins de 2 minutes, réduisant considérablement le temps de fermeture de la piste. FODetect comprend des capacités d’attribution pour les enquêtes post-incident et la méta-analyse des modèles de FOD, enregistrant les coordonnées GPS, l’heure et l’image de chaque article détecté pour l’analyse des tendances sur des mois et des années d’exploitation.

iFerret (développé par Trex Aviation Systems) est un système optique qui utilise des caméras haute définition fixes montées sur l’infrastructure existante (tours d’éclairage d’approche, poteaux d’éclairage de bord de piste) pour surveiller la surface de la piste. Le système applique des algorithmes d’intelligence artificielle et d’apprentissage automatique pour le traitement d’images en temps réel afin d’identifier les articles FOD. iFerret peut détecter des objets aussi petits que 1 cm à des distances allant jusqu’à 1 200 mètres de la caméra et fournit une précision de localisation à moins de 1 mètre. Le système fonctionne efficacement de jour et, avec un éclairage proche infrarouge, de nuit. Les algorithmes d’IA sont formés sur de vastes ensembles de données d’images FOD pour distinguer les véritables articles de débris des faux positifs tels que les marquages de chaussée, les motifs d’ombre et les variations de texture de surface.

L’évaluation comparative de la FAA des quatre systèmes AFOD commerciaux (Tarsier, FODetect, iFerret et un quatrième système non nommé) a établi des références de performance, notamment : taille minimale d’objet détectable de 1,2 pouce (30,5 mm) pour les systèmes radar, 0,8 pouce (20,3 mm) pour les systèmes électro-optiques, et un taux de fausses alarmes maximal d’un pour 10 cycles de balayage. Les systèmes ont été évalués sur la probabilité de détection, le taux de fausses alarmes, la précision de localisation, les performances météorologiques et la fiabilité opérationnelle. La FAA a sélectionné Tarsier comme norme de référence pour les systèmes de détection FOD basés sur le radar en fonction de ses performances globales sur tous les critères d’évaluation.

État de la chaussée et risque FOD

La relation entre l’état de la chaussée et la génération de FOD est régie par les mécanismes physiques de la détérioration de la chaussée et les exigences opérationnelles imposées à la surface. La qualité de la surface de la chaussée détermine directement le taux de génération de FOD à partir de la chaussée elle-même. Les principaux mécanismes de détresse de la chaussée qui produisent des FOD sont :

L’Annexe 14 de l’OACI, Section 9.4 exige que la surface de toutes les pistes, voies de circulation et aires de trafic pavées soit maintenue dans un état offrant de bonnes caractéristiques de friction et une faible résistance au roulement, exempte de tout défaut qui pourrait affecter négativement l’exploitation en toute sécurité des aéronefs. Cette exigence impose implicitement que les surfaces de chaussée ne génèrent pas de FOD. Les directives du système de gestion des chaussées aéroportuaires (APMS) de la FAA (AC 150/5380-7A) exigent que les données sur l’état des chaussées soient intégrées dans le programme de gestion des FOD de l’aéroport, une reconnaissance directe que la détérioration des chaussées est une source de FOD qui doit être activement gérée.

La méthodologie d’enquête sur l’indice de condition des chaussées (PCI) (ASTM D5340) fournit une mesure quantitative de l’état de surface de la chaussée qui est corrélée au potentiel de génération de FOD. Les types de détresse enregistrés lors des enquêtes PCI qui sont directement pertinents pour les FOD comprennent : le désenrobage et l’altération météorologique (dans l’enrobé), l’écaillage des joints et les cassures de coins (dans le béton), et la fissuration en peau de crocodile (dans les deux). Les seuils PCI pour le risque FOD sont établis par les exploitants d’aéroports individuels en fonction de l’expérience locale et des directives réglementaires. Une pratique courante de l’industrie consiste à signaler toute section de chaussée avec un PCI inférieur à 70 (noté “Passable” ou pire sur l’échelle PCI) comme un risque FOD élevé nécessitant une fréquence d’inspection accélérée. Les sections avec un PCI inférieur à 55 (noté “Mauvais”) sont considérées comme des générateurs actifs de FOD nécessitant un entretien ou une réhabilitation immédiate.

Les enquêtes continues sur les équipements de mesure de friction (CFME) menées dans les aéroports conformément à l’Annexe 14 de l’OACI, Annexe A, Section 11, fournissent des données complémentaires sur l’état de surface de la chaussée pertinentes pour le risque FOD. Une tendance à la baisse de la friction, en particulier une valeur Mu tendant en dessous de 0,50 sur une piste bien entretenue, peut indiquer une dégradation progressive de la texture de surface due au désenrobage ou à l’altération météorologique qui génère de fines particules de FOD. La corrélation entre la dégradation de la friction et la génération de FOD est suffisamment forte pour que de nombreux exploitants d’aéroports utilisent les données de tendance de friction comme indicateur avancé du risque de FOD provenant de la chaussée.

Prévention des FOD par l’entretien des chaussées

Entretien de surface et réhabilitation

La stratégie de prévention des FOD la plus efficace consiste à maintenir la surface de la chaussée dans un état qui ne génère pas de débris. Les traitements d’entretien préventif appliqués avant que des détériorations significatives ne se développent sont l’approche la plus rentable. Les scellements par brouillard (applications légères d’émulsion d’asphalte diluée) appliqués aux chaussées en enrobé montrant des signes précoces d’oxydation et de perte de granulats fins peuvent prolonger la durée de vie de 2 à 4 ans tout en empêchant l’apparition d’un désenrobage générateur de FOD. Le scellement des fissures empêche l’infiltration d’eau qui accélère l’écaillage des joints et le désenrobage des bords, les fissures de plus de 1 mm (environ 1/16 de pouce) dans les chaussées en enrobé qui ne sont pas scellées peuvent développer un désenrobage des bords en une seule saison de trafic. Le scellement des joints dans les chaussées en béton empêche l’intrusion de matériaux incompressibles qui provoquent l’écaillage aux joints de retrait transversaux.

Les traitements réhabilitatifs pour les chaussées qui ont déjà développé des défauts générateurs de FOD comprennent : le micro-revêtement (une émulsion froide modifiée aux polymères appliquée en couches de 6 à 10 mm d’épaisseur) qui recouvre les surfaces détériorées et empêche toute perte supplémentaire de granulats, les fines couches de roulement à chaud (25–50 mm) qui fournissent une nouvelle surface de roulement exempte de défauts existants, et les opérations de fraisage et de remplacement qui enlèvent entièrement la couche de surface détériorée avant de placer un nouveau matériau. Pour les chaussées en béton, la réparation partielle en profondeur de l’écaillage à l’aide de béton polymère à prise rapide peut restaurer l’intégrité des joints et empêcher la génération de fragments de béton en quelques heures, permettant aux sections de chaussée d’être rouvertes au trafic dans la même fenêtre d’entretien.

Balayage et enlèvement mécanique

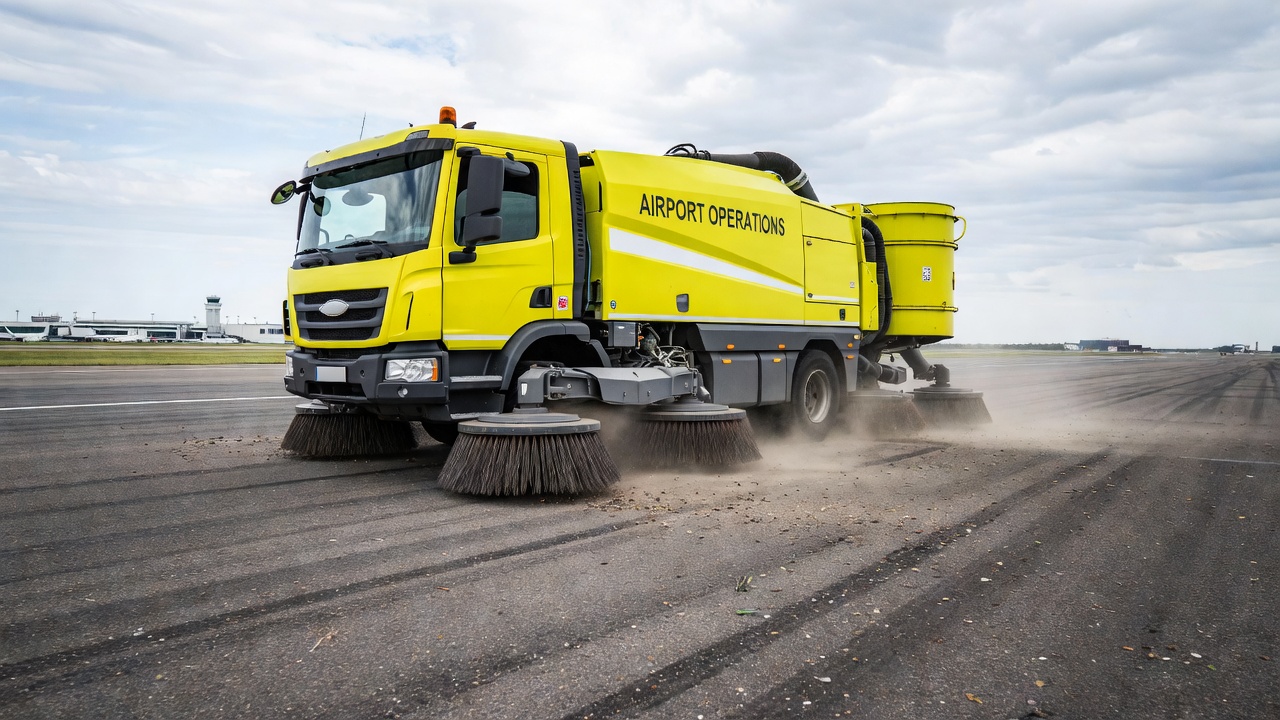

Le balayage mécanique régulier est la principale méthode d’élimination des FOD des surfaces aéroportuaires entre les inspections. Les balayeuses de piste de qualité aéroportuaire sont des véhicules spécialisés équipés de brosses rotatives, de systèmes d’aspiration et de barres magnétiues qui collectent les débris de la surface de la chaussée. La FAA recommande que les pistes soient balayées au moins une fois par semaine, les pistes à fort trafic nécessitant un balayage quotidien, voire plusieurs fois par jour, pendant les périodes d’utilisation intensive ou d’activité de construction adjacente. Le motif de balayage doit couvrir toute la largeur de la piste plus les accotements, car les débris sur les accotements peuvent être mobilisés sur la piste active par le souffle des réacteurs. Les barres magnétiques montées sur les véhicules de balayage collectent les débris métalliques ferreux, écrous, boulons, vis et fragments de fil, qui peuvent être trop petits pour être capturés par la brosse ou le système d’aspiration. Les balayeuses aspiratrices avec filtration d’air à haute efficacité (HEPA) sont préférées aux balayeuses mécaniques à brosse car elles capturent les particules fines sans les redistribuer dans l’air.

Les tapis de contrôle des sorties de chantier (tapis FOD) placés aux points d’entrée des véhicules dans les aires de mouvement piègent les débris des pneus et des trains roulants des véhicules avant qu’ils n’atteignent les surfaces actives. Ces tapis sont construits en grilles de caoutchouc ou de polymère abrasif qui raclent les débris des sculptures des pneus. Ils doivent être installés à tous les points d’accès depuis les zones de construction, les installations de maintenance et les routes d’accès non pavées vers les aires de mouvement pavées.

Systèmes automatisés de détection des FOD : profil technologique détaillé

Les trois principaux systèmes automatisés de détection des FOD certifiés, Tarsier, FODetect et iFerret, représentent l’état de l’art de la technologie de surveillance des pistes. Chaque système utilise une modalité de détection différente, et chacun a des caractéristiques de performance distinctes qui le rendent adapté à différents environnements aéroportuaires.

Tarsier (Moog)

Le radar à ondes millimétriques de Tarsier fonctionne à 94,5 GHz (bande W), ce qui offre un équilibre entre l’atténuation atmosphérique (qui augmente avec la fréquence) et la résolution angulaire (qui s’améliore avec la fréquence). La fréquence de la bande W offre une résolution suffisante pour détecter les petits articles FOD tout en maintenant des performances de portée adéquates même sous la pluie, le brouillard et la neige. Chaque capteur radar couvre un secteur de la surface de la piste, et plusieurs capteurs sont déployés pour obtenir une couverture complète de la piste, généralement un capteur pour 1 000 à 1 200 mètres de longueur de piste de chaque côté. Les capteurs sont montés sur des poteaux de 8 à 15 mètres de haut, positionnés à 30 à 60 mètres du bord de la piste en dehors des surfaces de limitation d’obstacles.

Les algorithmes avancés de traitement numérique du signal (DSP) du radar distinguent les articles FOD du fouillis de fond, y compris la texture de la chaussée, les marquages de chaussée, les grilles de drainage et les appareils d’éclairage. Le DSP applique un filtrage par indication de cible mobile (MTI) pour supprimer le fouillis stationnaire et mettre en évidence les objets qui pourraient être des FOD, une différenciation entre les caractéristiques de surface “connues” et les objets “inconnus” qui ne devraient pas être présents. Lorsqu’un article FOD potentiel est détecté, le système déclenche une caméra électro-optique co-montée, une caméra jour/nuit de spécification militaire avec éclairage proche infrarouge, pour fournir une vérification visuelle à l’opérateur dans la tour de contrôle ou le centre d’opérations aéroportuaire. L’opérateur peut évaluer l’image et déterminer si une équipe au sol doit être dépêchée.

Tarsier est opérationnel à l’aéroport de Londres Heathrow depuis 2007, couvrant toutes les pistes actives. Heathrow a signalé que depuis l’installation de Tarsier, les aérodromes de l’aéroport n’ont pas été significativement impactés par des urgences FOD inattendues, un bilan de plus de 18 ans de sécurité renforcée pour l’un des aéroports les plus fréquentés au monde, traitant plus de 80 millions de passagers par an. Le système effectue environ 1 000 inspections par piste par jour, contre les 3 à 4 inspections manuelles réalisables avec du personnel humain.

FODetect (Xsight Systems)

FODetect est un système hybride radar à ondes millimétriques + électro-optique qui combine la capacité de détection tout temps du radar avec la capacité de classification visuelle des caméras haute définition. L’architecture du système place des unités de capteurs sur l’infrastructure de piste existante, les tours d’éclairage d’approche, les poteaux d’éclairage de bord de piste et les mâts existants, éliminant le besoin de construction de tours dédiées dans de nombreuses installations. Chaque unité de capteur contient à la fois un émetteur-récepteur radar et une caméra HD panoramique-inclinaison-zoom (PTZ).

Le système FODetect effectue un balayage complet de la piste en moins de 60 secondes, les données de balayage étant traitées en temps réel pour détecter les objets d’intérêt. La fonction de guidage laser est unique à FODetect : un pointeur laser visible dans l’unité de capteur peut être dirigé vers l’emplacement exact des FOD détectés, projetant un point visible sur la chaussée qui guide les équipes d’enlèvement directement vers l’article. Cela réduit le temps entre la détection et l’enlèvement en éliminant le besoin pour les équipes de chercher la surface pour les débris signalés après être arrivées dans la zone générale. Le système atteint une précision de localisation inférieure au mètre grâce à l’intégration GPS.

FODetect comprend une plateforme d’attribution et d’analyse qui enregistre chaque événement de détection avec l’heure, la date, les coordonnées GPS et l’imagerie de la caméra. Cette base de données permet l’enquête post-incident, lorsqu’un aéronef signale des dommages FOD après l’atterrissage, le système peut être interrogé pour déterminer si des débris étaient présents sur la piste au moment de l’atterrissage, et si oui, quels étaient les débris et où ils se trouvaient. Les capacités d’analyse permettent également l’identification de modèles de FOD : zones de piste spécifiques avec une accumulation de débris plus élevée, modèles temporels (heures de la journée ou jours de la semaine avec une occurrence de FOD plus élevée), et corrélation avec les activités de maintenance.

iFerret (Trex Aviation Systems)

iFerret est un système optique basé sur l’intelligence artificielle qui utilise des caméras fixes et l’apprentissage automatique pour la détection des FOD. Le système emploie plusieurs caméras haute définition fixes montées sur l’infrastructure existante, fournissant une couverture chevauchante de la surface de la piste. Chaque caméra alimene une unité de traitement IA en temps réel qui applique des algorithmes d’apprentissage profond, spécifiquement des réseaux de neurones convolutifs (CNN) entraînés, pour identifier les articles FOD dans le flux vidéo.

Le processus d’entraînement de l’IA pour iFerret implique un apprentissage supervisé sur des ensembles de données contenant des milliers d’images annotées d’articles FOD courants sur les surfaces de piste, boulons, vis, fragments de pneus, morceaux de chaussée, outils et restes d’animaux, dans des conditions d’éclairage, des textures de surface et des conditions météorologiques variables. L’ensemble de données d’entraînement comprend également des exemples négatifs (marquages de chaussée, motifs d’ombre, caractéristiques de texture de surface, grilles de drainage) pour minimiser les fausses alarmes provenant de caractéristiques de surface non FOD. Le système peut détecter des objets aussi petits que 1 cm et distinguer les véritables articles FOD des faux positifs avec une grande fiabilité.

L’avantage d’iFerret est sa capacité à apprendre et à s’améliorer au fil du temps, à mesure que le système fonctionne et que l’équipe d’opérations aéroportuaires confirme ou rejette ses détections, le modèle d’IA est continuellement affiné grâce à un entraînement supplémentaire. Les articles détectés sont classés par type (métal, plastique, caoutchouc, organique, chaussée), permettant à l’aéroport d’analyser les distributions de types de débris et d’adapter les stratégies de prévention en conséquence. Le système fonctionne 24h/24 et 7j/7 avec un éclairage proche infrarouge pour les opérations de nuit.

Programmes de gestion des FOD dans les aéroports

Un programme complet de gestion des FOD, tel que décrit dans la circulaire consultative FAA 150/5210-24A, est organisé autour de quatre piliers : prévention, détection, enlèvement et évaluation. Ces piliers forment un cycle continu : les activités de prévention réduisent l’introduction de FOD, les activités de détection identifient les FOD présents malgré les efforts de prévention, les activités d’enlèvement éliminent les FOD détectés, et les activités d’évaluation analysent l’efficacité du programme et identifient les opportunités d’amélioration.

La prévention englobe toutes les activités qui réduisent la probabilité d’introduction de FOD dans les aires de mouvement. Les éléments clés de la prévention comprennent : la gestion de l’état des chaussées (maintenir les surfaces pour minimiser la génération de FOD), le contrôle des outils et la responsabilité des matériaux pendant la maintenance, la gestion des zones de construction et le contrôle des débris, les programmes de formation et de sensibilisation du personnel, la gestion des entrepreneurs pendant les projets aéroportuaires, l’entretien des véhicules pour minimiser la perte de pièces, et la gestion de la faune pour réduire la présence d’animaux sur les aérodromes. Le pilier de la prévention est l’élément le plus rentable de la gestion des FOD car il traite les FOD à leur source plutôt qu’après qu’ils soient déjà devenus un danger.

La détection englobe toutes les activités qui identifient les FOD sur les aires de mouvement. Les méthodes de détection comprennent : les inspections FOD programmées (fréquence basée sur la classe de l’aéroport et le volume de trafic), les inspections déclenchées par des événements après des incidents FOD connus ou des activités de construction, la surveillance automatisée continue utilisant les AFODDS (là où ils sont installés), les rapports de pilotes sur les observations de débris (PIREPS et rapports FOD), les observations des conducteurs de véhicules lors des déplacements de routine dans l’aire de mouvement, et les rapports de dommages causés par des objets étrangers du personnel de maintenance.

L’enlèvement englobe toutes les activités qui éliminent les FOD des aires de mouvement. Les méthodes d’enlèvement comprennent : la collecte manuelle lors des inspections FOD, le balayage mécanique (balayeuses de piste, camions aspirateurs), le balayage magnétique pour les débris métalliques ferreux, les conteneurs de collecte FOD placés à des emplacements stratégiques, et les procédures d’intervention immédiate pour les articles de débris à haute priorité. La FAA recommande que les aéroports maintiennent un équipement d’enlèvement des FOD dédié en attente pendant les opérations de vol et que les temps de réponse d’enlèvement soient documentés et suivis comme une mesure de performance.

L’évaluation englobe toutes les activités qui évaluent l’efficacité du programme de gestion des FOD. Les activités d’évaluation comprennent : l’analyse des tendances des données de détection des FOD (type, emplacement, heure, source), l’analyse coûts-avantages des incidents FOD et des dépenses du programme, les audits périodiques du programme, l’analyse comparative par rapport aux meilleures pratiques de l’industrie, l’enquête sur les incidents pour les événements FOD significatifs, et la planification d’amélioration continue basée sur les résultats de l’évaluation. Le pilier d’évaluation ferme la boucle de gestion en garantissant que les leçons tirées des incidents FOD sont réinjectées dans la planification de la prévention et de la détection.

Signalement et enquête des FOD

Un signalement standardisé des FOD est essentiel pour une gestion efficace du programme. Les rapports d’occurrence FOD doivent documenter : la date et l’heure de la détection, l’emplacement sur l’aire de mouvement (désignation de la piste, zone, distance du seuil, distance de l’axe), la description de l’article FOD (type, matériau, taille, masse), la source du FOD (si connue), l’aéronef ou l’équipement impliqué (si des dommages se sont produits), l’évaluation des dommages et les mesures correctives prises. Le système de signalement des FOD de la FAA (FODRS) fournit un format standardisé pour documenter les occurrences FOD qui peut être intégré aux systèmes de gestion des incidents aéroportuaires.

L’enquête sur les événements FOD significatifs suit une méthodologie structurée d’analyse des causes profondes. L’enquête cherche à répondre : quel était l’article FOD ? d’où venait-il ? comment est-il arrivé sur l’aire de mouvement ? pourquoi n’a-t-il pas été détecté et enlevé avant de causer des dommages ? et quels changements systémiques sont nécessaires pour éviter la récurrence ? L’enquête peut impliquer l’examen des images des caméras de sécurité, des dossiers de maintenance, des journaux d’activité de construction, des données de modèles de trafic et des conditions météorologiques au moment de l’événement.

L’organisation National Aerospace FOD Prevention, Incorporated (NAFPI) maintient une base de données des incidents FOD et des meilleures pratiques accessible aux organisations membres. NAFPI publie également la norme NAS 412, la référence de l’industrie pour les programmes de prévention des FOD. La norme définit les exigences des programmes FOD pour les installations de fabrication, de maintenance et d’opérations aérospatiales, y compris les normes de propreté des installations, les procédures de contrôle des outils, les exigences de formation du personnel et les critères d’audit du programme. Bien que la NAS 412 ait été développée principalement pour les environnements de fabrication, ses principes sont directement applicables à la gestion des FOD dans les aéroports et sont référencés par la FAA et l’OACI comme meilleure pratique de l’industrie.

Conclusion

Les débris d’objets étrangers sur les chaussées aéronautiques sont un danger persistant et universel pour la sécurité aérienne qui exige une gestion systématique de la part de chaque exploitant d’aéroport. Les FOD proviennent de sources diverses, surfaces de chaussée détériorées, opérations de maintenance, activités de construction, faune et activité humaine, et leurs conséquences vont de dommages mineurs aux pneus à la perte catastrophique d’un aéronef. Le coût mondial des FOD pour l’industrie aéronautique se mesure en milliards de dollars par an, faisant de la gestion des FOD non seulement un impératif de sécurité mais aussi une nécessité économique.

Une gestion efficace des FOD nécessite l’intégration de la gestion de l’état des chaussées avec les programmes de détection, d’enlèvement et de prévention des FOD. Les chaussées en bon état génèrent moins de FOD, et l’expérience pratique démontre que l’entretien préventif des chaussées est la mesure de prévention des FOD la plus rentable à la disposition des aéroports. Les systèmes automatisés de détection des FOD ont transformé la capacité opérationnelle des aéroports à maintenir des aires de mouvement sûres, fournissant une surveillance continue 24h/24 et 7j/7 de la piste qui dépasse de loin la couverture réalisable avec les seules inspections manuelles. La combinaison de la gestion des chaussées pour le contrôle à la source, de la détection automatisée pour la surveillance continue et de l’enlèvement systématique pour l’élimination rapide des débris crée une approche de défense en profondeur qui maximise la sécurité aéronautique tout en minimisant les perturbations opérationnelles.

Le cadre réglementaire établi par l’Annexe 14 de l’OACI et le 14 CFR Partie 139 de la FAA fournit des exigences claires pour les programmes de gestion des FOD. La conformité à ces exigences est une condition de la certification des aérodromes, et les aéroports qui ne maintiennent pas un contrôle adéquat des FOD risquent des mesures d’application, y compris des amendes, des restrictions opérationnelles ou la perte de certification. Au-delà de la conformité réglementaire, cependant, une gestion efficace des FOD est fondamentale pour la culture de sécurité de toute organisation aéronautique, elle reflète un engagement à protéger le public voyageur, la main-d’œuvre aéronautique et l’investissement en capital substantiel que représentent les aéronefs et les infrastructures aéroportuaires.
