Dégâts de gel-dégel dans les revêtements en béton

Mécanisme des dégâts de gel-dégel

Les dégâts de gel-dégel sont un processus de détérioration physique qui se produit lorsque le béton saturé d’eau est soumis à des cycles répétés de gel et de dégel. Le mécanisme commence au niveau microscopique dans la pâte de ciment durcie, qui contient un réseau complexe de pores de différentes tailles. Ceux-ci incluent les pores de gel (0,5 à 10 nanomètres de diamètre), les pores capillaires (10 nanomètres à 10 micromètres) et les vides d’air entraînés ou occlus (0,01 à 1,0 millimètres et plus). La distribution et l’état de saturation de ces pores déterminent la susceptibilité du béton aux dégâts de gel-dégel.

Lorsque la température ambiante descend en dessous de zéro, la formation de glace commence d’abord dans les pores capillaires les plus grands, car le point de congélation de l’eau est abaissé dans les pores plus petits en raison des effets de tension superficielle. L’eau subit une expansion volumique d’environ 9 pour cent lors du gel. Si les pores capillaires sont saturés d’eau à plus de 91,7 pour cent — une condition connue sous le nom de saturation critique — il n’y a pas assez d’espace dans le pore pour accommoder cette expansion. Il en résulte que l’eau non gelée est expulsée de la zone de gel, générant une pression hydraulique qui se propage à travers le réseau de pores.

L’ampleur de cette pression hydraulique dépend de plusieurs facteurs : la vitesse de gel (un gel plus rapide génère une pression plus élevée), la perméabilité de la pâte de ciment (une perméabilité plus faible restreint l’écoulement de l’eau et augmente la pression), la distance jusqu’au vide d’air ou à la surface libre le plus proche, et la viscosité de la solution interstitielle. Lorsque la pression hydraulique dépasse la résistance à la traction de la pâte de ciment (généralement 2 à 4 MPa), des microfissures se forment, se propageant à travers la pâte et autour des particules de granulats. Chaque cycle de gel-dégel suivant élargit et prolonge ces microfissures, entraînant une détérioration progressive.

Les dégâts sont cumulatifs et irréversibles. Après un nombre suffisant de cycles, les microfissures coalescent en fissures visibles, la couche superficielle commence à s’écailler et à se délaminer, et l’intégrité globale de la chaussée est compromise. Dans les chaussées aéroportuaires, la combinaison des charges d’aéronefs, de l’exposition aux produits chimiques de déverglaçage et de l’humidité provenant des précipitations ou des eaux souterraines crée des conditions de gel-dégel particulièrement agressives. Le taux de détérioration est accéléré lorsque des sels de déverglaçage sont présents, car ces produits chimiques augmentent le degré de saturation du béton par des effets osmotiques et l’attraction hygroscopique de l’humidité.

Théories de la pression hydraulique et osmotique

Deux cadres théoriques principaux expliquent le mécanisme des dégâts de gel-dégel dans le béton : la théorie de la pression hydraulique et la théorie de la pression osmotique. Toutes deux ont été développées par T.C. Powers et ses collègues à partir des années 1940, et ensemble elles constituent le fondement scientifique pour comprendre la détérioration par gel-dégel et le rôle de l’entraînement d’air.

Théorie de la pression hydraulique

La théorie de la pression hydraulique, proposée par Powers en 1945, stipule que les dégâts de gel-dégel résultent de l’accumulation de pression hydraulique lorsque l’eau gèle dans les pores capillaires. Lorsque l’eau dans un pore capillaire commence à geler, elle se dilate de 9 pour cent, poussant l’eau non gelée devant le front de glace qui avance. Cette eau déplacée doit s’écouler à travers le réseau de pores environnant pour trouver un espace d’accommodation. La résistance à cet écoulement génère une pression hydraulique selon la loi de Darcy : le gradient de pression Δh est égal à la viscosité du fluide η divisée par la perméabilité k de la pâte de ciment, multipliée par le débit Q et la longueur du trajet d’écoulement l, divisée par la surface d’écoulement A.

Le paramètre critique de cette théorie est la distance d’écoulement maximale admissible — la distance que l’eau non gelée doit parcourir avant d’atteindre un point de décompression tel qu’un vide d’air ou une surface libre. Powers a calculé que si cette distance dépasse environ 0,20 millimètre, la pression hydraulique dépassera la résistance à la traction de la pâte de ciment, provoquant une défaillance locale. Cette valeur est devenue la base de l’exigence de facteur d’espacement de 0,20 mm ou moins largement acceptée pour le béton durable au gel-dégel.

La pression hydraulique générée est directement proportionnelle à la vitesse de gel. Dans des conditions de gel rapide, comme celles rencontrées dans les essais de laboratoire tels que l’ASTM C666, la pression hydraulique peut être substantiellement plus élevée que lors d’un gel naturel lent. Cela explique pourquoi certains bétons fonctionnent adéquatement en service mais échouent aux essais accélérés de gel-dégel en laboratoire. La théorie explique également pourquoi les bétons à faible perméabilité — ceux avec de faibles rapports eau-ciment ou des teneurs élevées en matériaux cimentaires supplémentaires — peuvent être plus susceptibles aux dommages par pression hydraulique s’ils manquent d’un entraînement d’air adéquat, car la perméabilité réduite restreint l’écoulement de l’eau déplacée.

Théorie de la pression osmotique

Powers et Helmuth ont étendu la compréhension des dégâts de gel-dégel en 1953 avec la théorie de la pression osmotique, qui aborde les phénomènes qui ne pouvaient pas être entièrement expliqués par la seule pression hydraulique. Cette théorie reconnaît que la solution interstitielle dans le béton n’est pas de l’eau pure mais une solution électrolytique diluée contenant des ions dissous provenant du ciment et de tout adjuvant chimique.

Lorsque la glace se forme dans un pore capillaire, elle est constituée de cristaux d’eau pure — les ions dissous sont exclus de la structure de glace et se concentrent dans la solution interstitielle non gelée restante. Cela crée un gradient de concentration entre le capillaire en cours de gel (forte concentration de solutés) et les pores de gel adjacents (plus faible concentration de solutés). La thermodynamique pousse les molécules d’eau des pores de gel vers le capillaire pour égaliser les concentrations par diffusion osmotique.

Ce mouvement osmotique de l’eau peut continuer même après que le pore capillaire est complètement rempli de glace et de solution concentrée, générant une pression supplémentaire à mesure que l’eau est attirée vers le site de gel. Le processus est auto-renforçant : plus d’eau arrive, gèle, concentre davantage la solution et attire encore plus d’eau. La pression osmotique résultante peut être substantielle et peut causer des dommages même dans les bétons qui ne sont pas saturés de manière critique au début du gel.

L’implication pratique est que le béton peut subir des dégâts de gel-dégel à des niveaux de saturation plus faibles que ceux prédits par la seule théorie de la pression hydraulique, particulièrement lorsque des sels de déverglaçage ou d’autres produits chimiques solubles sont présents. Les vides d’air servent de sites de décompression pour les mécanismes de pression hydraulique et osmotique, fournissant de l’espace pour l’eau expulsée et accommodant les changements de volume associés à la formation de glace.

Théorie de la saturation critique

Un concept connexe, également développé par Powers, est la théorie de la saturation critique, qui stipule que le béton ne subira des dégâts de gel-dégel que lorsque les pores capillaires sont saturés d’eau à plus de 91,7 pour cent. Ce seuil découle de l’expansion volumique de 9 pour cent de l’eau qui gèle : si les pores sont remplis à moins de 91,7 pour cent, la glace en expansion peut occuper l’espace vide existant dans le même pore sans générer de pression. Cependant, une fois que la saturation dépasse 91,7 pour cent, la glace en expansion doit se déplacer dans les pores adjacents ou créer des fissures.

La recherche moderne a affiné ce concept, suggérant que le degré critique de saturation pour l’apparition des dégâts de gel-dégel est d’environ 86 pour cent dans de nombreuses conditions de terrain. Les facteurs qui augmentent le degré de saturation au fil du temps — tels qu’un mauvais drainage, des nappes phréatiques élevées et l’exposition aux produits chimiques de déverglaçage — rapprochent progressivement le béton du seuil critique, expliquant pourquoi les dégâts de gel-dégel apparaissent souvent seulement après plusieurs années de service.

Rôle essentiel de l’entraînement d’air

L’entraînement d’air est la méthode unique la plus efficace et la plus largement utilisée pour protéger le béton contre les dégâts de gel-dégel. Il implique l’incorporation délibérée de millions de vides d’air microscopiques et sphériques dans la pâte de béton par l’utilisation d’adjuvants entraîneurs d’air (AEA). Ces vides, généralement de 0,01 à 1,0 millimètres de diamètre, restent dans le béton durci et fournissent une décompression critique lors des épisodes de gel.

Comment fonctionne l’entraînement d’air

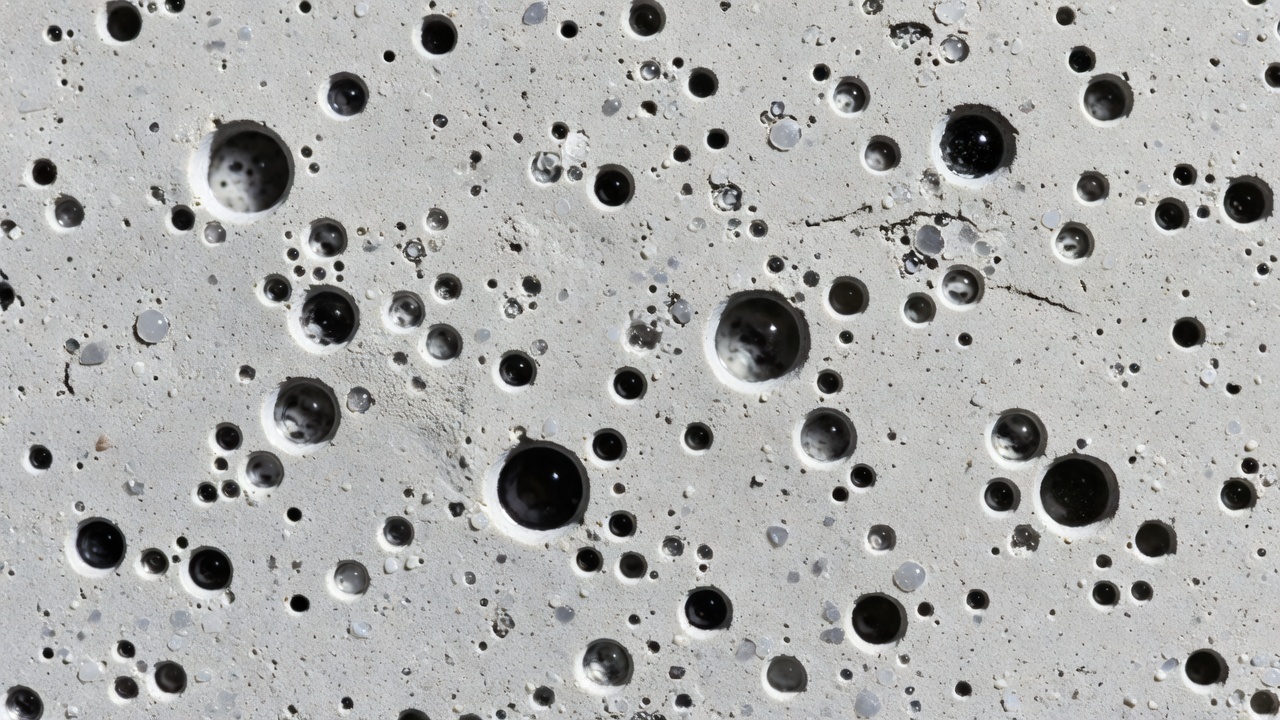

Le mécanisme de protection est conceptuellement simple. Lorsque l’eau dans un pore capillaire gèle et se dilate, l’eau non gelée déplacée peut s’écouler dans le vide d’air entraîné le plus proche plutôt que de créer une pression hydraulique dommageable. Les vides d’air sont généralement vides ou seulement partiellement remplis d’eau dans des conditions de service normales car ce sont les derniers pores à se saturer. Ils fonctionnent comme des chambres d’expansion internes qui accommodent l’augmentation de volume de 9 pour cent de l’eau qui gèle.

Pour que le système de vides d’air soit efficace, trois paramètres doivent être correctement contrôlés :

Le facteur d’espacement est le paramètre le plus critique. Il représente la distance maximale que tout point de la pâte de ciment doit parcourir pour atteindre un vide d’air. Le facteur d’espacement maximal largement accepté pour la durabilité au gel-dégel est de 0,200 mm (0,008 pouce) . Lorsque le facteur d’espacement dépasse ce seuil, les pressions hydrauliques et osmotiques générées pendant le gel dépassent la résistance à la traction de la pâte avant que l’eau déplacée ne puisse atteindre un vide de décompression. Les bétons avec des facteurs d’espacement inférieurs à 0,200 mm présentent généralement des facteurs de durabilité supérieurs à 80 pour cent dans les essais ASTM C666.

La surface spécifique est le rapport de la surface totale des vides d’air à leur volume total, exprimé en mm²/mm³ ou en po²/po³. Une surface spécifique plus élevée indique un plus grand nombre de petits vides pour le même volume d’air total. La surface spécifique minimale recommandée est de 24 mm²/mm³ (600 po²/po³) . Une surface spécifique élevée est essentielle car de petits vides rapprochés offrent une protection plus efficace que de grands vides espacés avec la même teneur en air totale.

La teneur en air totale est le paramètre le plus couramment spécifié et mesuré, généralement déterminé sur du béton frais à l’aide de la méthode de pression (ASTM C231 / AASHTO T 152). Pour le béton exposé à des conditions de gel-dégel, la teneur en air totale recommandée varie de 5 à 8 pour cent selon la taille nominale maximale des granulats et la sévérité de l’exposition. L’American Concrete Institute (ACI 318) spécifie les teneurs en air suivantes pour les classes d’exposition au gel-dégel :

Une tolérance de chantier de ±1,5 pour cent est généralement appliquée à ces valeurs cibles.

Adjuvants entraîneurs d’air

Les adjuvants entraîneurs d’air sont des tensioactifs (agents de surface) qui stabilisent les bulles d’air pendant le malaxage du béton. Les AEA les plus courants incluent la résine Vinsol (un extrait de résine naturelle de bois, historiquement le premier AEA largement utilisé), les détergents synthétiques tels que les alkylarylsulfonates et alkylsulfates, les hydrocarbures sulfonés, et les acides gras et résineux. Ces molécules ont une tête polaire hydrophile (attirant l’eau) et une queue hydrocarbonée hydrophobe (repoussant l’eau), qui s’alignent à l’interface air-eau pour réduire la tension superficielle et stabiliser les bulles contre la coalescence.

Le dosage d’AEA nécessaire pour atteindre la teneur en air cible dépend de multiples facteurs : le type et la finesse du ciment, la granulométrie et la forme des granulats, la température du béton, l’énergie et la durée de malaxage, la présence d’autres adjuvants chimiques (en particulier les superplastifiants), et la teneur en matière organique de l’eau de gâchage. En général, des températures plus élevées, des ciments plus fins et la présence de superplastifiants à base de polycarboxylate augmentent la demande en AEA. La teneur en air doit être vérifiée fréquemment pendant la production, car un surdosage peut réduire la résistance tandis qu’un sous-dosage compromet la protection contre le gel-dégel.

Instabilité du système de vides d’air

Un défi important pour obtenir un béton entraîné d’air durable est de maintenir la stabilité du système de vides d’air depuis la centrale à béton jusqu’à la mise en place et la consolidation. Une perte d’air de 1 à 2 pour cent est courante lors du pompage, du transport et de la vibration. Cette perte affecte généralement les bulles les plus grandes et les moins stables, qui sont également les moins efficaces pour la protection contre le gel-dégel. Cependant, si la teneur en air totale descend en dessous de la plage cible, le facteur d’espacement peut augmenter au-delà du seuil critique.

Les essais sur le terrain de la teneur en air du béton frais selon ASTM C231 doivent être effectués au point de mise en place, et pas seulement à la centrale. Le Super Air Meter (SAM) , normalisé selon AASHTO TP 118, fournit une évaluation plus complète de la qualité des vides d’air dans le béton frais en déterminant un nombre SAM corrélé au facteur d’espacement. Les nombres SAM inférieurs à 0,2 psi sont généralement associés à une protection adéquate contre le gel-dégel.

Indicateurs visuels des dégâts de gel-dégel

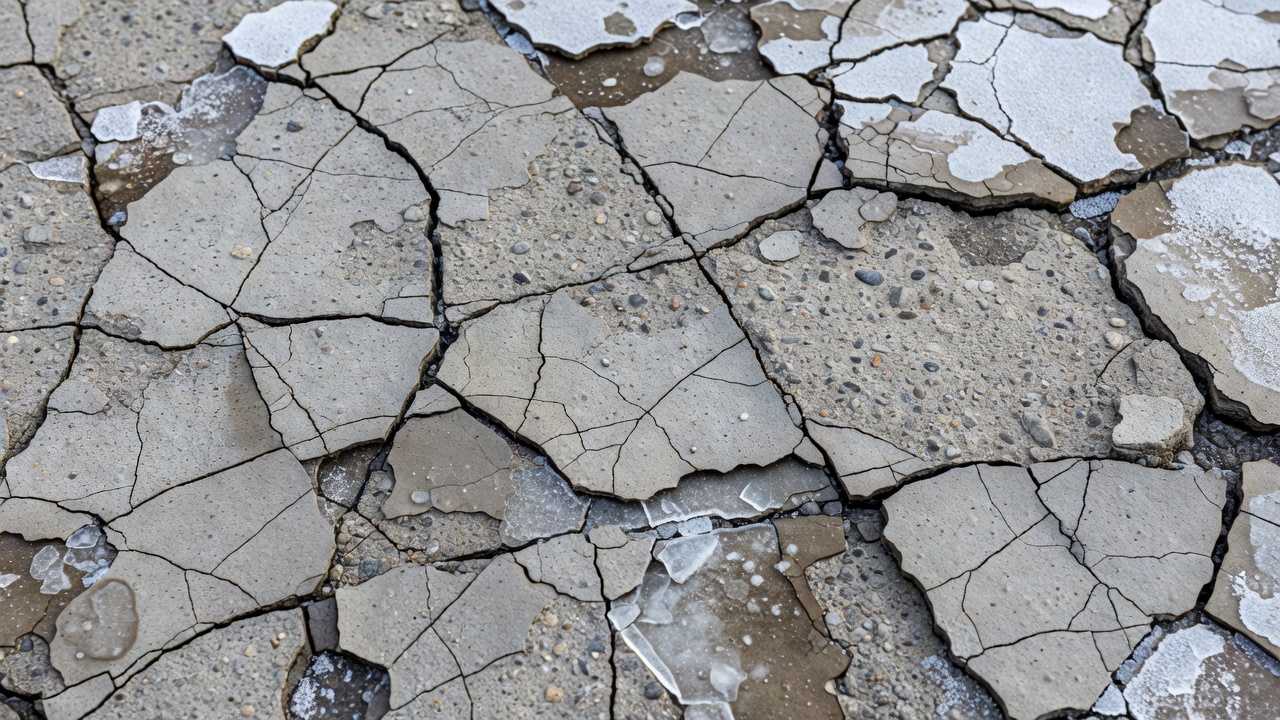

Les dégâts de gel-dégel se manifestent par plusieurs motifs caractéristiques de détresse visuelle sur les surfaces des revêtements en béton. Ces indicateurs visuels permettent aux inspecteurs d’identifier la présence, le type et la sévérité de la détérioration par gel-dégel lors des inspections de routine de l’état des chaussées conformément aux directives de l’OACI et de la FAA.

Écaillage de surface

L’écaillage est la forme la plus couramment observée de détérioration par gel-dégel sur les surfaces des revêtements en béton. Il implique la perte progressive du mortier de surface (pâte de ciment et granulats fins) sur une zone allant généralement de taches localisées à de grandes surfaces continues. L’écaillage progresse par stades reconnaissables : l’écaillage léger implique une perte de mortier de surface jusqu’à environ 5 mm de profondeur avec des granulats grossiers restant exposés mais intacts ; l’écaillage modéré montre une perte de mortier de 5 à 10 mm de profondeur avec des granulats grossiers clairement exposés et certaines particules de granulats commençant à se détacher ; l’écaillage sévère implique une perte de surface dépassant 10 mm avec une perte significative de granulats et une texture de surface rugueuse et piquetée ; et l’écaillage très sévère entraîne une perte de matériau de surface dépassant 20 mm nécessitant une réparation immédiate.

L’écaillage est particulièrement répandu aux joints des chaussées et aux bords libres, où l’infiltration d’humidité est la plus grande et où les produits chimiques de déverglaçage s’accumulent. La présence de sels de déverglaçage accélère considérablement l’écaillage en augmentant le degré de saturation de la couche superficielle du béton, en favorisant la génération de pression osmotique et en soumettant le béton à un choc thermique lorsque la neige et la glace chargées de sel fondent à des températures inférieures à 0°C.

Fissuration en D

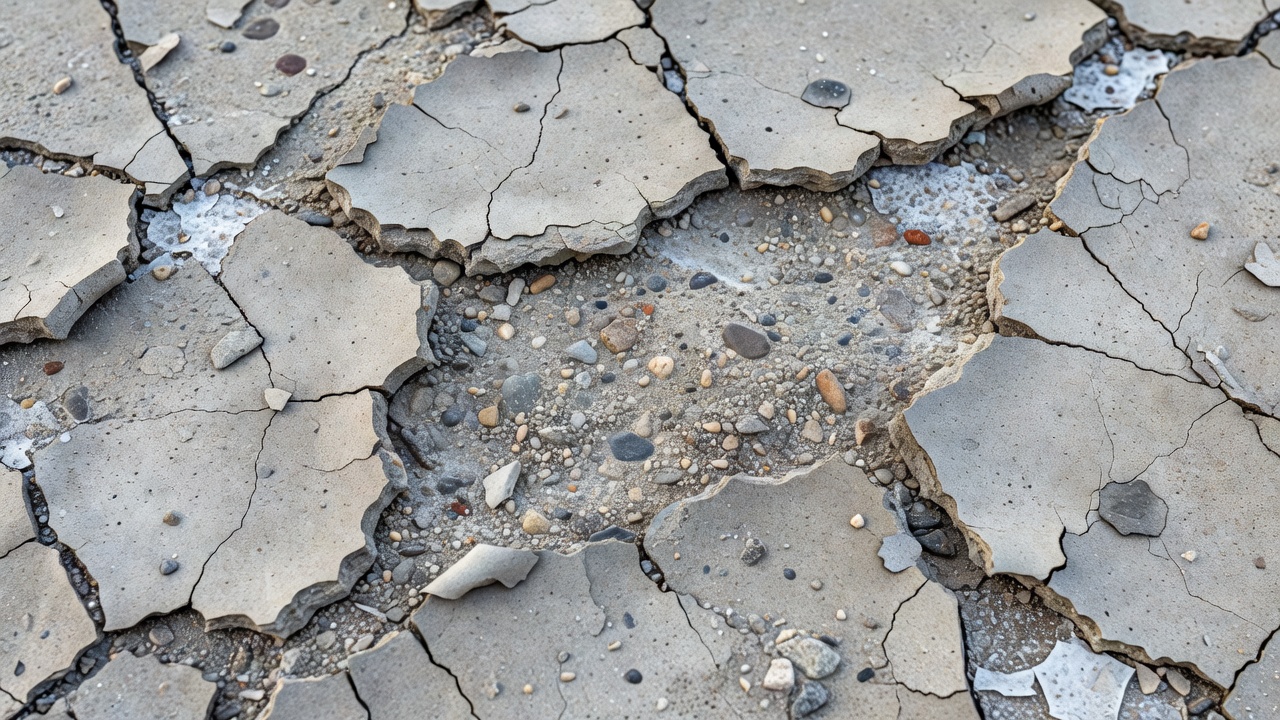

La fissuration en D (fissuration de durabilité) est une forme distinctive de détérioration par gel-dégel qui s’initie dans les particules de granulats grossiers plutôt que dans la pâte de ciment. Elle se produit lorsque certains granulats — en particulier les calcaires, les dolomies et certains graviers — contiennent une structure poreuse susceptible d’atteindre la saturation critique et l’expansion par gel-dégel. Le nom dérive du motif de fissuration caractéristique en forme de D ou de croissant qui se forme parallèlement aux joints transversaux et longitudinaux et aux bords libres des dalles.

La fissuration en D commence dans la partie inférieure de la dalle de béton où l’humidité est la plus abondante en raison de la remontée capillaire depuis la sous-fondation. Les fissures s’initient dans les particules de granulats et se propagent vers l’extérieur dans le mortier environnant. À mesure que la détérioration progresse, les fissures s’étendent parallèlement à la face du joint, créant une série de fissures capillaires rapprochées qui forment une bande sombre adjacente au joint. Aux stades avancés, la fissuration progresse vers le centre de la dalle, et la zone du joint devient sévèrement fracturée avec éclatement et désintégration du béton.

L’essai Iowa Pore Index a été spécifiquement développé pour évaluer la susceptibilité des granulats à la fissuration en D. Les granulats avec des tailles de pores intermédiaires (0,04 à 0,20 μm) sont les plus susceptibles car la tension superficielle limite le mouvement de l’eau hors des pores pendant le gel, mais les pores sont suffisamment grands pour permettre une absorption d’eau significative. La seule mesure préventive fiable est d’éviter d’utiliser des granulats susceptibles à la fissuration en D ou de limiter la taille maximale des granulats pour réduire les concentrations de contraintes.

Fissuration en carte

La fissuration en carte (également connue sous le nom de fissuration en réseau ou fissuration en peau d’alligator) désigne un réseau de fissures interconnectées divisant la surface du béton en petits fragments polygonaux ressemblant à une carte routière ou à une peau d’alligator. Ce motif résulte de changements volumiques différentiels dans le béton pendant les cycles de gel et de dégel. La couche superficielle se contracte et se dilate à un rythme différent du béton sous-jacent en raison des gradients d’humidité et de température, créant des contraintes de traction qui provoquent la fissuration de la surface selon un motif aléatoire.

La fissuration en carte est particulièrement courante dans le béton qui a été soumis à un séchage de surface suivi d’un gel rapide, ou dans le béton avec un rapport eau-ciment élevé qui présente un plus grand retrait de séchage. Les fissures ne pénètrent généralement que de quelques millimètres à quelques centimètres dans la surface et peuvent ne pas traverser toute l’épaisseur de la dalle. Dans les chaussées endommagées par le gel-dégel, la fissuration en carte apparaît souvent comme un précurseur d’un écaillage plus étendu et d’une désintégration de la surface.

Éclatements

Les éclatements sont de petites dépressions coniques sur la surface du béton, généralement de 5 à 50 mm de diamètre, causées par l’expansion et la fracture de particules individuelles de granulats près de la surface. Lorsqu’une particule de granulat susceptible absorbe de l’eau et gèle, l’expansion force le détachement d’un cône de mortier de surface, laissant une dépression peu profonde caractéristique avec la particule de granulat fracturée visible au fond. Les éclatements sont principalement un défaut esthétique dans la plupart des chaussées, mais en grand nombre, ils peuvent indiquer un problème plus large de durabilité des granulats et peuvent progresser vers une détérioration de surface plus étendue.

Essais de gel-dégel (ASTM C666 et autres normes)

Les essais en laboratoire de la résistance au gel-dégel sont essentiels pour qualifier les mélanges de béton, évaluer l’adéquation des granulats et mener des investigations forensiques des défaillances de chaussées. La norme principale pour évaluer la résistance au gel-dégel aux États-Unis et à l’international est l’ASTM C666, Méthode d’essai standard pour la résistance du béton au gel et dégel rapides.

Procédure ASTM C666

L’ASTM C666 spécifie deux procédures. La procédure A : Gel et dégel rapides dans l’eau implique de soumettre des éprouvettes de béton sous forme de poutres ou de prismes (généralement 75 × 100 × 400 mm ou 100 × 100 × 400 mm) à des cycles répétés de gel et de dégel tout en étant complètement immergées dans l’eau. Chaque cycle consiste à abaisser la température de l’éprouvette de 4°C à -18°C, puis à la remonter à 4°C sur une période de 2 à 5 heures. La procédure B : Gel rapide à l’air et dégel dans l’eau est similaire mais la partie gel du cycle se produit à l’air tandis que le dégel a lieu dans l’eau. La procédure A est généralement considérée comme plus agressive et est plus couramment spécifiée.

L’essai mesure la fréquence transversale fondamentale de l’éprouvette à des intervalles d’au plus 36 cycles, en utilisant l’ASTM C215, Méthode d’essai standard pour les fréquences transversales, longitudinales et torsionnelles fondamentales des éprouvettes de béton. Le module dynamique relatif d’élasticité (RDM) est calculé comme le carré du rapport de la fréquence fondamentale à tout intervalle d’essai sur la fréquence initiale à zéro cycle. L’essai se poursuit jusqu’à ce que le RDM descende en dessous de 60 pour cent de la valeur initiale, ou jusqu’à ce que 300 cycles aient été complétés.

Le facteur de durabilité (DF) est calculé comme DF = P × N / M, où P est le RDM à N cycles exprimé en pourcentage, N est le nombre de cycles auquel P atteint 60 pour cent (ou M si 60 pour cent n’est pas atteint), et M est le nombre de cycles spécifié (généralement 300). Un DF de 80 pour cent ou plus est généralement considéré comme indicatif d’une résistance adéquate au gel-dégel.

Limites de l’ASTM C666

L’ASTM C666 est un essai accéléré qui ne prédit pas directement la durée de vie en service sur le terrain. La vitesse de gel dans l’essai (généralement un cycle toutes les 2 à 5 heures) est beaucoup plus rapide que le gel naturel, ce qui peut surcontraindre certains mélanges par rapport à leur performance sur le terrain. Inversement, la saturation constante des éprouvettes dans l’eau peut sous-estimer certains mécanismes de détérioration sur le terrain, en particulier ceux impliquant les sels de déverglaçage. L’essai est surtout utile comme outil comparatif pour évaluer la résistance relative au gel-dégel de différents mélanges de béton ou granulats.

Méthodes d’essai supplémentaires

L’ASTM C672, Méthode d’essai standard pour la résistance à l’écaillage des surfaces en béton exposées aux produits chimiques de déverglaçage, évalue la résistance à l’écaillage de surface en soumettant des dalles de béton à des cycles de gel et de dégel tandis qu’une solution de chlorure de calcium à 4 pour cent recouvre la surface. L’écaillage est évalué visuellement sur une échelle de 0 (aucun écaillage) à 5 (écaillage sévère avec granulats grossiers visibles sur toute la surface).

L’ASTM C457, Méthode d’essai standard pour la détermination microscopique des paramètres du système de vides d’air dans le béton durci, fournit la caractérisation définitive des paramètres des vides d’air. Une section de béton polie est examinée au microscope à un grossissement de 100× à 200×, et le système de vides d’air est caractérisé par des méthodes de traversée linéaire ou de comptage de points. L’essai fournit la teneur en air totale, la surface spécifique, le facteur d’espacement et la distribution de la taille des vides d’air. Les méthodes automatisées modernes utilisant le système RapidAir 457 réduisent considérablement le temps et la compétence de l’opérateur requis pour cette analyse.

L’AASHTO T 161 est l’équivalent de l’ASTM C666 dans les normes AASHTO, couramment utilisé par les agences routières des États. L’ASTM C1646 fournit une pratique standard pour évaluer la résistance au gel-dégel des granulats grossiers dans le béton entraîné d’air.

Dégâts de gel-dégel dans les chaussées aéroportuaires

Les chaussées aéroportuaires en climat froid sont confrontées à des défis uniques de gel-dégel qui les distinguent des chaussées routières ou des infrastructures générales. L’interaction des charges élevées des aéronefs, de l’exposition aux produits chimiques de déverglaçage, des exigences strictes de sécurité opérationnelle et des normes exigeantes de planéité crée un environnement où les dégâts de gel-dégel peuvent avoir de graves conséquences opérationnelles.

Effets des charges d’aéronefs

Les charges lourdes imposées par les opérations aériennes — avec des pressions de pneu dépassant 1,5 MPa (220 psi) pour les gros aéronefs commerciaux — génèrent des contraintes de traction à la base de la dalle de béton qui peuvent interagir avec les microfissures induites par le gel-dégel. L’effet combiné du chargement mécanique et des cycles de gel-dégel accélère la détérioration au-delà de ce que chaque mécanisme produirait seul. La recherche a montré que les cycles de gel-dégel réduisent la durée de vie en fatigue en flexion des chaussées en béton de 30 à 60 pour cent, selon le nombre de cycles de gel-dégel et la qualité du système de vides d’air.

Exposition aux produits chimiques de déverglaçage

Les chaussées aéroportuaires reçoivent une application intensive de produits chimiques de déverglaçage et d’anti-givrage incluant l’acétate de potassium, l’acétate de sodium, l’acétate de calcium et de magnésium, et l’urée (de plus en plus restreinte en raison de préoccupations environnementales). Ces produits chimiques exacerbent les dégâts de gel-dégel par de multiples mécanismes : ils augmentent le degré de saturation du béton de surface par attraction hygroscopique ; ils créent des gradients de pression osmotique qui poussent l’eau supplémentaire dans la structure poreuse ; ils soumettent le béton à un choc thermique lorsque de grands écarts de température se produisent entre la surface chaude de la chaussée et le mélange chimique gelant ; et certains produits chimiques peuvent attaquer chimiquement la pâte de ciment hydratée, particulièrement en présence de cycles de gel-dégel.

Exigences de l’OACI et de la FAA

L’Organisation de l’aviation civile internationale (OACI) et la Federal Aviation Administration (FAA) reconnaissent la durabilité au gel-dégel comme un paramètre de conception critique pour les chaussées aéroportuaires en climat froid. L’Annexe 14 de l’OACI, Volume I, et le manuel de conception d’aérodrome associé (Doc 9157, Partie 3 — Chaussées) soulignent l’importance d’un béton durable pour les surfaces de pistes et de voies de circulation. La circulaire consultative de la FAA AC 150/5370-10, Normes pour la spécification de la construction des aéroports, spécifie les exigences de teneur en air pour le béton entraîné d’air dans les chaussées aéroportuaires.

Les spécifications clés pour le béton de chaussée aéroportuaire dans les environnements de gel-dégel incluent : une teneur en air minimale de 6,0 pour cent pour le béton avec une dimension nominale maximale des granulats de 37,5 mm, un rapport maximal eau-matériaux cimentaires de 0,45, une résistance à la compression minimale à 28 jours de 4 000 à 5 500 psi (selon la catégorie de chaussée), et un facteur d’espacement des vides d’air ne dépassant pas 0,008 pouce (0,200 mm) tel que vérifié par ASTM C457.

Considérations d’inspection

Lors des inspections de l’état des chaussées aéroportuaires en climat froid, les dégâts de gel-dégel doivent être documentés avec une attention particulière à : la présence et la sévérité de l’écaillage aux joints et aux bords des dalles, les signes de fissuration en D (particulièrement près des joints longitudinaux et transversaux), l’étendue de la fissuration en carte sur les surfaces des dalles, la fréquence des éclatements, et l’état des produits de scellement des joints (les produits de scellement endommagés accélèrent l’infiltration d’humidité). Les inspecteurs doivent noter l’orientation de la détérioration par rapport aux directions dominantes des vents hivernaux et aux modèles d’accumulation de neige, car ces facteurs influencent la distribution de l’humidité et la sévérité du gel.

Considérations relatives aux zones climatiques

Le potentiel de dégâts de gel-dégel varie considérablement selon les zones climatiques, allant des régions avec peu de cycles annuels de gel-dégel à celles avec des centaines de cycles par an. Le nombre de cycles annuels de gel-dégel — défini comme le nombre de fois où la température traverse le point de congélation de 0°C — est le principal paramètre climatique utilisé pour évaluer la sévérité de l’exposition. Aux États-Unis, la FHWA divise les régions en quatre zones de gel-dégel basées sur le nombre annuel moyen de cycles : minimale (0 à 25 cycles), modérée (25 à 50 cycles), élevée (50 à 100 cycles) et sévère (plus de 100 cycles).

Cependant, le nombre de cycles de gel-dégel seul ne caractérise pas entièrement le risque de détérioration. La profondeur de la zone de gel (la profondeur à laquelle le sol gèle) et la durée des périodes de gel sont tout aussi importantes. Dans les régions avec une pénétration profonde du gel, l’ensemble de la structure de la chaussée et de la fondation peuvent geler, créant des schémas complexes de migration d’humidité qui peuvent saturer le béton par le bas même lorsque la surface est protégée. L’indice de gel — le nombre cumulé de degrés-jours en dessous de 0°C — fournit une mesure plus complète de la sévérité du gel.

Les chaussées aéroportuaires dans les régions suivantes nécessitent une attention particulière à la résistance au gel-dégel : le nord des États-Unis (Minnesota, Wisconsin, Michigan, New York et les États de la Nouvelle-Angleterre), le Canada (en particulier les provinces des Prairies, l’Ontario, le Québec et les provinces Maritimes), l’Europe du Nord (Scandinavie, pays baltes, nord de l’Allemagne, Pologne et Russie), et les aéroports de haute altitude dans les régions montagneuses du monde entier (comme ceux des Rocheuses, des Alpes, des Andes et de l’Himalaya).

Dans les aéroports situés dans des zones de gel-dégel sévères, des mesures d’atténuation au-delà de l’entraînement d’air sont souvent nécessaires. Celles-ci incluent l’utilisation de matériaux de sous-fondation résistants au gel, un drainage adéquat de la chaussée pour évacuer l’eau avant qu’elle ne sature le béton, des couches d’isolation thermique pour réduire la pénétration du gel, et une épaisseur de chaussée accrue pour limiter les effets de soulèvement par le gel de la fondation.

Évaluation de la sévérité

L’évaluation de la sévérité des dégâts de gel-dégel est essentielle pour prioriser les réparations, estimer la durée de vie résiduelle et développer des stratégies d’entretien. La méthodologie de l’indice de condition des chaussées (PCI) de la FAA, normalisée selon l’ASTM D5340, fournit un cadre systématique pour quantifier la sévérité de la détresse des chaussées.

Pour les détresses liées au gel-dégel, la sévérité est évaluée comme suit :

Sévérité de l’écaillage : L’écaillage de faible sévérité implique une perte de mortier de surface à une profondeur de moins de 6 mm (0,25 pouce), avec des granulats grossiers exposés mais fermement encastrés. L’écaillage de sévérité moyenne s’étend de 6 à 12 mm (0,25 à 0,5 pouce) avec une certaine perte de granulats et une surface modérément rugueuse. L’écaillage de haute sévérité dépasse 12 mm (0,5 pouce) avec une perte extensive de granulats, une surface très rugueuse et une possible exposition des armatures d’acier ou des barres de goujon.

Sévérité de la fissuration en D : La fissuration en D de faible sévérité est définie comme des fissures rapprochées avec une légère coloration ou un assombrissement au joint, affectant généralement une zone de moins de 300 mm (12 pouces) de la face du joint. La sévérité moyenne implique une fissuration plus étendue s’étendant de 300 à 600 mm (12 à 24 pouces) du joint, avec un certain éclatement des fissures et d’éventuels fragments détachés. La fissuration en D de haute sévérité s’étend à plus de 600 mm (24 pouces) du joint, avec des fissures larges, un éclatement, une désintégration et une perte de transfert de charge à travers le joint.

Sévérité de la fissuration en carte : La fissuration en carte de faible sévérité consiste en un réseau serré et fermé de fissures capillaires sans éclatement le long des bords des fissures. Les fissures de sévérité moyenne montrent une légère ouverture (1 à 3 mm) et un éclatement mineur aux intersections des fissures. Les fissures de haute sévérité sont ouvertes (>3 mm), avec un éclatement important et des fragments détachés entre les polygones de fissures.

Le taux de progression de la détérioration est une considération importante qui n’est pas capturée par un seul relevé PCI. Des relevés PCI répétés effectués à des intervalles de 1 à 3 ans permettent le calcul des taux de détérioration, qui informent l’urgence des interventions de réparation. Les bétons avec un mauvais entraînement d’air montrent généralement une progression rapide de la détérioration une fois que les dégâts de gel-dégel s’initient, tandis que les bétons correctement entraînés d’air se dégradent plus lentement lorsque des dommages se produisent.

Prévention des dégâts de gel-dégel

La prévention des dégâts de gel-dégel commence à l’étape de la formulation du mélange et se poursuit tout au long du contrôle qualité de la construction. Les principales mesures préventives sont : l’entraînement d’air, le faible rapport eau-matériaux cimentaires, l’utilisation de matériaux cimentaires supplémentaires, la sélection de granulats résistants au gel, et des pratiques appropriées de construction et de cure.

Spécifications de l’entraînement d’air

Comme discuté en détail dans la section dédiée ci-dessus, un entraînement d’air adéquat est la mesure préventive la plus importante. La teneur en air cible doit être spécifiée en fonction de la dimension nominale maximale des granulats et de la classe d’exposition selon l’ACI 318 ou les normes nationales équivalentes. Le facteur d’espacement doit être vérifié sur des échantillons de béton durci lors de la qualification initiale du mélange et périodiquement pendant la production en utilisant l’ASTM C457 ou des méthodes automatisées équivalentes. Le nombre SAM offre un outil de contrôle qualité prometteur pour vérifier la qualité des vides d’air dans le béton frais pendant la construction.

Faible rapport eau-matériaux cimentaires

Un rapport eau-matériaux cimentaires (w/cm) maximal de 0,45 est généralement spécifié pour le béton exposé à des conditions de gel-dégel. Cette limite réduit la porosité capillaire de la pâte durcie, diminuant à la fois le taux d’absorption d’eau et la perméabilité du béton. Des valeurs w/cm plus faibles (0,40 ou moins) offrent une protection supplémentaire, particulièrement lorsqu’elles sont combinées avec des matériaux cimentaires supplémentaires. Cependant, les bétons à très faible w/cm nécessitent une attention particulière à la cure pour prévenir la fissuration de retrait plastique et assurer une hydratation adéquate.

Matériaux cimentaires supplémentaires

L’utilisation de cendres volantes, de laitier granulé de haut-fourneau et de fumée de silice améliore la résistance au gel-dégel en affinant la structure poreuse, en réduisant la perméabilité et en augmentant la résistance chimique de la pâte. Cependant, il existe des mises en garde importantes : les mélanges avec des dosages élevés de cendres volantes (généralement au-dessus de 25 pour cent) peuvent nécessiter des temps de cure plus longs avant de développer une résistance adéquate au gel-dégel, et le système de vides d’air dans les mélanges avec certains SCM peut être moins stable, nécessitant des dosages d’AEA plus élevés pour atteindre la teneur en air cible. La fumée de silice à des dosages de 5 à 10 pour cent peut réduire le facteur d’espacement en modifiant la distribution de la taille des bulles.

Granulats résistants au gel

La sélection des granulats est essentielle pour prévenir la fissuration en D et la détérioration des granulats liée au gel-dégel. Les granulats doivent être évalués pour leur durabilité au gel-dégel à l’aide de méthodes d’essai pertinentes : l’essai Iowa Pore Index pour les granulats carbonatés, l’ASTM C666 Procédure A sur des éprouvettes de béton contenant le granulat, et l’ASTM C88 (essai de solidité au sulfate de sodium ou de magnésium) comme outil de dépistage. Les granulats ayant un historique connu de performance satisfaisante au gel-dégel dans des conditions climatiques similaires sont généralement préférés.

Pratiques de construction et de cure

Des pratiques de construction appropriées sont essentielles pour atteindre la résistance au gel-dégel conçue. Une cure adéquate — le maintien des conditions d’humidité et de température pour l’hydratation du ciment — est particulièrement critique pour le béton durable au gel-dégel. L’American Concrete Institute recommande une cure d’au moins 7 jours à des températures supérieures à 10°C, et plus longtemps par temps frais. Le béton qui est autorisé à sécher avant un développement de résistance adéquat aura une structure poreuse plus grossière, une qualité de système de vides d’air réduite et une résistance moindre aux cycles de gel-dégel.

Les autres considérations de construction incluent : une consolidation uniforme pour éliminer les nids d’abeille et les grands vides d’air occlus, une installation appropriée des joints pour faciliter le drainage de l’eau loin de la chaussée, un drainage adéquat de la chaussée grâce à des systèmes de drainage de sous-fondation et de bordure correctement conçus et entretenus, et une protection contre le gel précoce par l’utilisation de couvertures isolantes ou d’enceintes chauffées lorsque le béton est mis en place par temps froid.

Réparation des chaussées endommagées par le gel-dégel

Lorsque des dégâts de gel-dégel se sont déjà produits, les options de réparation vont des traitements de surface cosmétiques au remplacement complet de la dalle. Le choix de la stratégie de réparation dépend du type, de l’étendue et de la sévérité des dommages, ainsi que des considérations opérationnelles dans les aéroports actifs.

Réparation de profondeur partielle

La réparation de profondeur partielle est appropriée pour l’écaillage localisé et la détérioration de surface qui ne traversent pas toute l’épaisseur de la dalle. La procédure implique l’enlèvement du béton de surface endommagé sur une profondeur de 25 à 75 mm (1 à 3 pouces) par sciage et piquetage, le nettoyage de la cavité, l’application d’un agent de liaison et la restauration de la section avec un matériau de réparation compatible. Les mortiers cimentaires modifiés aux polymères, le béton haute performance à faible retrait et les matériaux cimentaires à prise rapide sont couramment utilisés pour les réparations de profondeur partielle dans les chaussées aéroportuaires.

La clé d’une réparation de profondeur partielle réussie est d’assurer une liaison adéquate entre le matériau de réparation et le substrat de béton existant. Le substrat doit être saturé surface-sèche avant la mise en place, et le matériau de réparation doit avoir un faible retrait au séchage pour prévenir le décollement à l’interface. La recherche a montré que plus de 50 pour cent des réparations de profondeur partielle sur les chaussées aéroportuaires nécessitent une re-réparation dans les 10 ans, soulignant l’importance d’une sélection appropriée des matériaux et des procédures d’installation.

Réparation de pleine profondeur

La réparation de pleine profondeur est nécessaire lorsque les dégâts de gel-dégel traversent toute l’épaisseur de la dalle, comme c’est généralement le cas avec une fissuration en D sévère, un écaillage étendu ou une détérioration structurelle près des joints. La procédure, telle que spécifiée dans l’AC 150/5380-6C de la FAA, implique le sciage de pleine profondeur autour de la zone de réparation, l’enlèvement du béton endommagé, la préparation et le compactage de la sous-fondation, l’installation de barres de goujon aux joints transversaux et de barres de liaison aux joints longitudinaux, et la mise en place et la cure du nouveau béton.

Pour les aéroports, les réparations de pleine profondeur doivent restaurer la chaussée à sa capacité portante et à sa planéité de surface d’origine. Le béton de réparation doit égaler ou dépasser la résistance au gel-dégel de la chaussée d’origine, avec un entraînement d’air adéquat, un rapport w/cm de 0,45 ou moins, et une résistance suffisante pour une ouverture précoce à la circulation. Les mélanges de béton à prise rapide utilisant du ciment à haute résistance initiale, des accélérateurs ou des modifications polymères peuvent atteindre des résistances d’ouverture en 6 à 24 heures pour les réparations d’urgence.

Rapiéçage temporaire pour urgences opérationnelles

Pour les réparations d’urgence dans les aéroports actifs où une restauration immédiate de la chaussée est nécessaire, le béton polymère à prise rapide pré-conditionné et les patches de phosphate de magnésium et de ciment offrent des délais d’ouverture de 1 à 4 heures. Ces matériaux sont généralement utilisés pour les réparations d’éclatement aux joints et les zones détériorées localisées qui présentent un risque de FOD (débris d’objets étrangers). Les patches temporaires ne constituent pas une solution permanente et doivent être remplacés par des réparations de profondeur partielle ou de pleine profondeur appropriées dans la même saison de construction.

Entretien préventif

L’approche la plus rentable pour gérer les dégâts de gel-dégel est l’entretien préventif. Les mesures préventives clés incluent : le maintien de produits de scellement des joints en bon état pour prévenir l’infiltration d’eau dans la structure de la chaussée, l’assurance d’un drainage adéquat de la chaussée par le nettoyage et l’entretien des drains de bordure et des systèmes de drainage de sous-fondation, l’application de scellants de surface (tels que les silanes ou siloxanes) pour réduire l’absorption d’humidité dans les chaussées susceptibles, et la réalisation d’inspections PCI régulières pour détecter et documenter les dégâts de gel-dégel à un stade précoce lorsque les réparations sont les plus rentables.

Dans les aéroports situés dans des zones de gel-dégel sévères, un système complet de gestion des chaussées qui suit les taux de détérioration et planifie les réparations en temps opportun est essentiel pour maintenir la sécurité opérationnelle et prolonger la durée de vie des chaussées. Les directives du programme de gestion des chaussées (PMP) de la FAA (AC 150/5380-7) fournissent un cadre pour l’évaluation systématique de l’état des chaussées et la planification de l’entretien.
