L’analyse des données de déflexion FWD traite le bassin de déflexion mesuré lors des essais FWD pour rétro-calculer le module élastique de chaque couche de chaussée (HMA, base, sol support) et évaluer l’efficacité du transfert de charge aux joints. Elle quantifie l’état structurel de la chaussée au-delà de ce qui est visible. Couvre les méthodes de rétro-calcul, les logiciels (MODULUS, EVERCALC, BAKFAA) et l’utilisation des données de module pour prédire la durée de vie résiduelle.

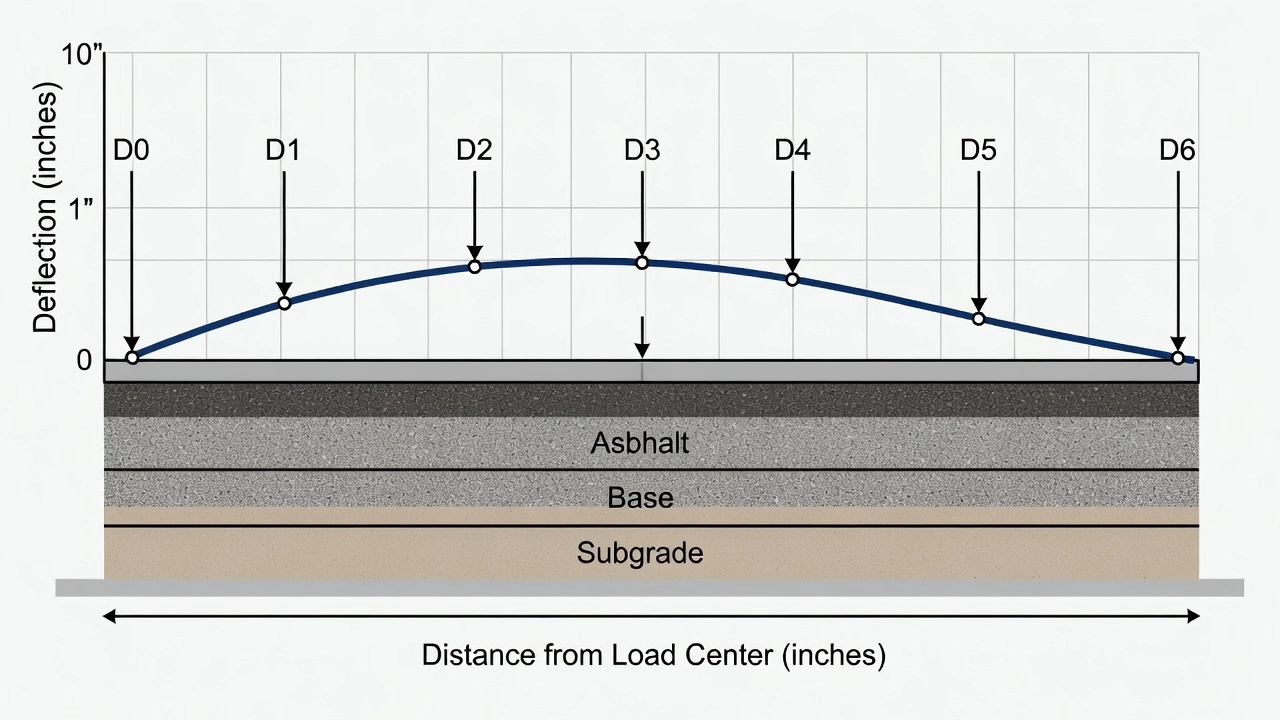

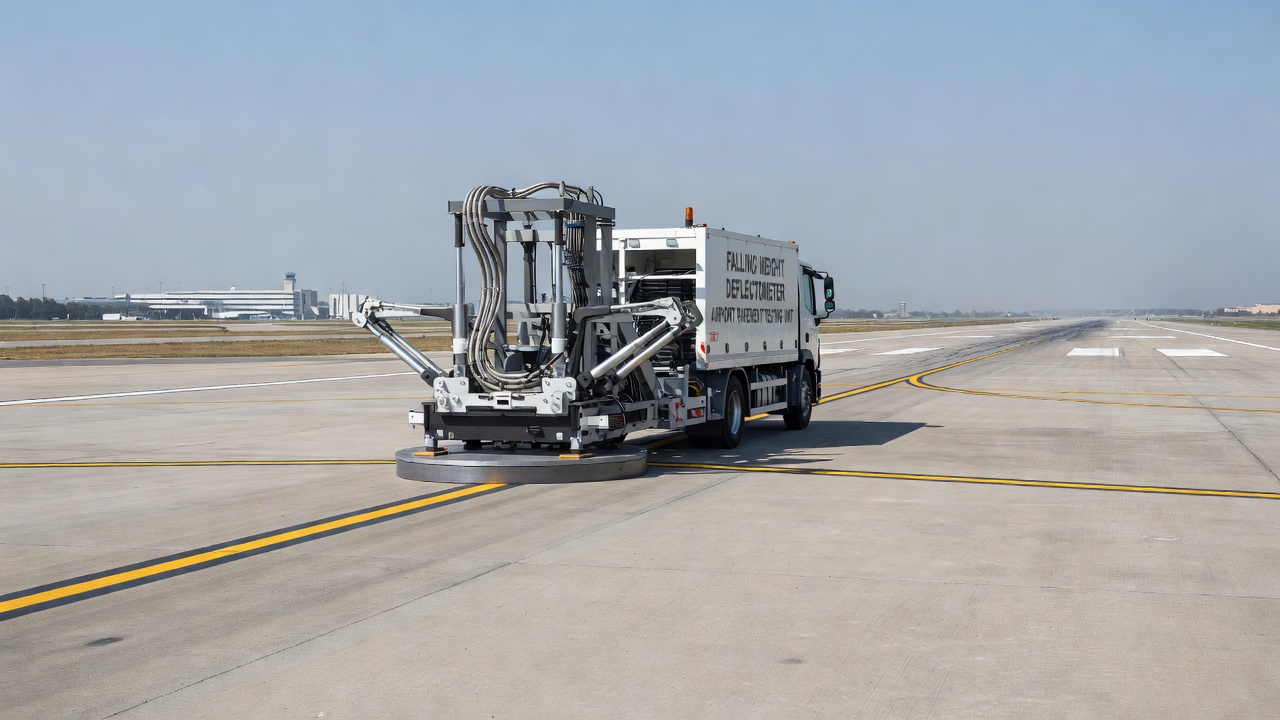

Le bassin de déflexion est la dépression en forme de cuvette à la surface de la chaussée créée par la charge d’impulsion du Falling Weight Deflectometer (FWD). Un essai FWD standard utilise sept capteurs géophoniques positionnés à des distances radiales de 0, 12, 24, 36, 48, 60 et 72 pouces (0, 305, 610, 914, 1219, 1524 et 1829 mm) du centre du plateau de charge, qui a un rayon de 5,9 pouces (150 mm). Les capteurs enregistrent la déflexion verticale maximale en surface à chaque emplacement en réponse à une charge d’impulsion typiquement comprise entre 9 000 et 16 000 lbf (40 et 71 kN) avec une durée d’impulsion de 25 à 30 millisecondes, simulant les caractéristiques de chargement d’un seul essieu lourd de camion se déplaçant à vitesse modérée.
La déflexion au centre du plateau de charge (D0) est la déflexion maximale et est influencée principalement par la rigidité de la couche de surface (béton bitumineux ou béton de ciment Portland) et la capacité structurelle globale du système de chaussée. Une valeur D0 inférieure à 0,005 pouce (0,13 mm) à une charge de 9 000 lbf (40 kN) indique typiquement une chaussée très rigide en bon état structurel, tandis qu’un D0 dépassant 0,020 pouce (0,51 mm) indique une chaussée structurellement faible pouvant nécessiter une réhabilitation. L’Impulse Stiffness Modulus (ISM) , calculé comme ISM = Charge / D0 (en kN/mm ou kip/in), fournit l’indicateur structurel à paramètre unique le plus simple. Les valeurs ISM inférieures à 50 kN/mm (285 kip/in) indiquent généralement une déficience structurelle, tandis que les valeurs supérieures à 100 kN/mm (570 kip/in) indiquent une capacité structurelle adéquate. Le Guide AASHTO 1993 relie l’ISM au nombre structurel effectif (SN_eff) par des corrélations empiriques spécifiques aux types de chaussées de chaque agence.
Le paramètre Area quantifie la forme du bassin de déflexion et est calculé comme Area = (1/2D0) × [D0 + 2(D1 + D2 + … + Dn-1) + Dn] × Δr, où Δr est l’intervalle d’espacement des capteurs (généralement 12 pouces ou 305 mm). Le paramètre Area donne un aperçu de la distribution relative de la rigidité entre les couches. Les valeurs Area inférieures à 20 pouces indiquent que la couche de HMA est mince ou faible par rapport à la base et au sol support sous-jacents — le bassin de déflexion est étroit et concentré près du centre de charge. Les valeurs Area entre 22 et 28 pouces indiquent une section structurelle équilibrée où le HMA, la base et le sol support contribuent proportionnellement à la distribution de la charge. Les valeurs Area supérieures à 30 pouces indiquent une couche de HMA épaisse ou une couche de surface rigide sur un sol support plus faible — le bassin est largement distribué car la surface rigide répartit la charge sur une grande surface, réduisant la contrainte sur le sol support mais pouvant masquer une fondation faible.
Les ratios de déflexion (D1/D0, D2/D0, D4/D0, D7/D0) fournissent des informations diagnostiques supplémentaires sur l’état des couches individuelles. Un ratio D1/D0 élevé (proche de 0,9) combiné à un bassin qui décroît rapidement suggère que la couche de HMA est l’élément porteur principal avec un support relativement faible des couches sous-jacentes. Un ratio D4/D0 ou D7/D0 élevé (dépassant 0,3) indique un sol support faible qui se déforme significativement même à de grandes distances du centre de charge, car le bulbe de contrainte s’étend profondément dans le sol support à ces positions de capteurs. L’Indice de Courbure de Surface (SCI) , défini comme SCI = D0 - D2 (ou parfois SCI = D0 - D1), est une mesure de l’état de la couche de surface. Les valeurs SCI se situent typiquement entre 0,001 et 0,015 pouce (0,025 et 0,381 mm), les valeurs plus élevées indiquant des couches de surface plus faibles ou plus minces. L’Indice d’Endommagement de la Base (BDI = D2 - D4) et l’Indice de Courbure de la Base (BCI = D4 - D7) fournissent des diagnostics similaires pour la base et le sol support respectivement.
Les procédures standard d’essai FWD selon l’ASTM D4694 (Standard Test Method for Deflections with a Falling Weight-Type Impulse Load Device) exigent un minimum de quatre largages de mise en place à chaque emplacement d’essai pour assurer un contact correct du plateau avec la surface de la chaussée, suivis de trois largages d’enregistrement à un ou plusieurs niveaux de charge. Les déflexions sont généralement normalisées à une charge standard de 9 000 lbf (40 kN) pour les chaussées routières ou de 40 000 à 54 000 lbf (178 à 240 kN) pour les chaussées aéroportuaires utilisant un équipement Heavy Weight Deflectometer (HWD). Les effets de la température sur le module du béton bitumineux sont significatifs — la déflexion mesurée d’une chaussée en HMA peut être 2 à 3 fois plus élevée à 95°F (35°C) qu’à 50°F (10°C) en raison de la nature viscoélastique de l’enrobé. Toutes les déflexions FWD doivent être corrigées en température à une température de référence standard, généralement 68°F (20°C), avant le rétro-calcul, en utilisant des modèles de correction de température spécifiques à la formulation locale du HMA.
Le rétro-calcul est le processus d’analyse inverse qui détermine le module élastique de chaque couche de chaussée à partir du bassin de déflexion mesuré. Le problème fondamental est : étant donné les déflexions de surface mesurées à 7 positions de capteurs, les épaisseurs de couches connues (issues de carottages ou de registres de construction), l’amplitude de charge et la géométrie du plateau connues, et le coefficient de Poisson de chaque couche (généralement 0,35 pour le HMA, 0,35-0,40 pour la base granulaire, 0,40-0,50 pour le sol support), déterminer le module élastique (E) de chaque couche qui produit la meilleure correspondance entre les déflexions calculées et mesurées.
Ce n’est pas une solution directe — il n’existe pas d’équation analytique qui donne les modules des couches à partir des déflexions. Le rétro-calcul est un problème d’optimisation itératif résolu par le processus suivant :
Étape 1 — Sélection du modèle direct. Un programme d’analyse élastique multicouche (LEA) est sélectionné comme moteur direct. Les moteurs directs les plus courants sont WESLEA (développé par le Waterways Experiment Station du Corps des Ingénieurs de l’Armée américaine), BISAR (développé par Shell), ELSYM5 et LEAF (développé par la FAA pour les chaussées aéroportuaires). Tous sont basés sur la théorie élastique multicouche de Burmister — une extension de la solution de Boussinesq pour un demi-espace homogène à un système de couches horizontales ayant des propriétés élastiques différentes. Le modèle direct calcule les contraintes, les déformations et les déflexions dans un système élastique multicouche étant donnés la charge, la géométrie et les propriétés des matériaux. Les hypothèses clés sont : chaque couche est homogène, isotrope et linéairement élastique ; les couches s’étendent à l’infini dans la direction horizontale ; le sol support s’étend à l’infini vers le bas ; et l’interface entre les couches est soit totalement liée (sans glissement) soit totalement non liée (sans transfert de cisaillement).
Étape 2 — Estimation des modules initiaux (seed moduli). Des estimations initiales (modules initiaux) sont attribuées à chaque couche. Les valeurs initiales typiques pour les chaussées routières sont : surface HMA = 300 000 à 500 000 psi (2 070 à 3 450 MPa) ; base granulaire = 20 000 à 50 000 psi (138 à 345 MPa) ; sous-base = 10 000 à 25 000 psi (69 à 172 MPa) ; sol support = 5 000 à 15 000 psi (34 à 103 MPa). Les modules initiaux peuvent également être estimés à partir de l’ISM ou de l’équation de Boussinesq appliquée à la déflexion du capteur extérieur (D7), qui est principalement influencée par le module du sol support. De mauvais modules initiaux augmentent le nombre d’itérations nécessaires à la convergence et augmentent le risque de convergence vers un minimum local — une solution non unique qui satisfait les critères d’erreur mais ne représente pas les véritables modules des couches.
Étape 3 — Calcul direct. Le programme élastique direct calcule le bassin de déflexion théorique en utilisant les modules initiaux, les épaisseurs de couches connues, les coefficients de Poisson, l’amplitude de charge et la géométrie du plateau. Le résultat est un ensemble de déflexions calculées à chaque position de capteur (D0_calculé à D7_calculé).
Étape 4 — Calcul de l’erreur. La différence entre les déflexions mesurées et calculées est quantifiée à l’aide de l’erreur quadratique moyenne (RMS) ou de la Somme des Erreurs Absolues (SAE) . La métrique la plus utilisée est : RMS(%) = (1/nd) × Σ[(dci - dmi)/dmi]² × 100 où nd est le nombre de capteurs de déflexion, dci est la déflexion calculée au capteur i, et dmi est la déflexion mesurée au capteur i. Une erreur RMS inférieure à 1% est considérée comme excellente, 1-2% est acceptable pour la plupart des applications, et au-dessus de 2% peut indiquer des hypothèses incorrectes sur la structure des couches, de mauvais modules initiaux, ou un comportement non linéaire du matériau non capturé par le modèle élastique linéaire.
Étape 5 — Optimisation. Si l’erreur RMS dépasse la tolérance cible (généralement 1-2%), l’algorithme d’optimisation ajuste les modules des couches et retourne à l’Étape 3. Les méthodes d’optimisation diffèrent selon les logiciels. EVERCALC utilise la méthode de Gauss-Newton par moindres carrés non linéaires (NLS) , qui calcule la matrice jacobienne (sensibilité de chaque déflexion à chaque module) et utilise un développement en série de Taylor pour trouver la direction et l’amplitude optimales du pas. MODULUS utilise l’algorithme de recherche par motifs de Hookes-Jeeves, qui évalue la surface d’erreur en utilisant une grille de ratios modulaires puis converge vers le minimum par exploration itérative et mouvements de motifs. L’optimisation est contrainte par des valeurs minimale et maximale de module spécifiées par l’utilisateur pour chaque couche afin d’éviter la convergence vers des valeurs physiquement irréalistes.

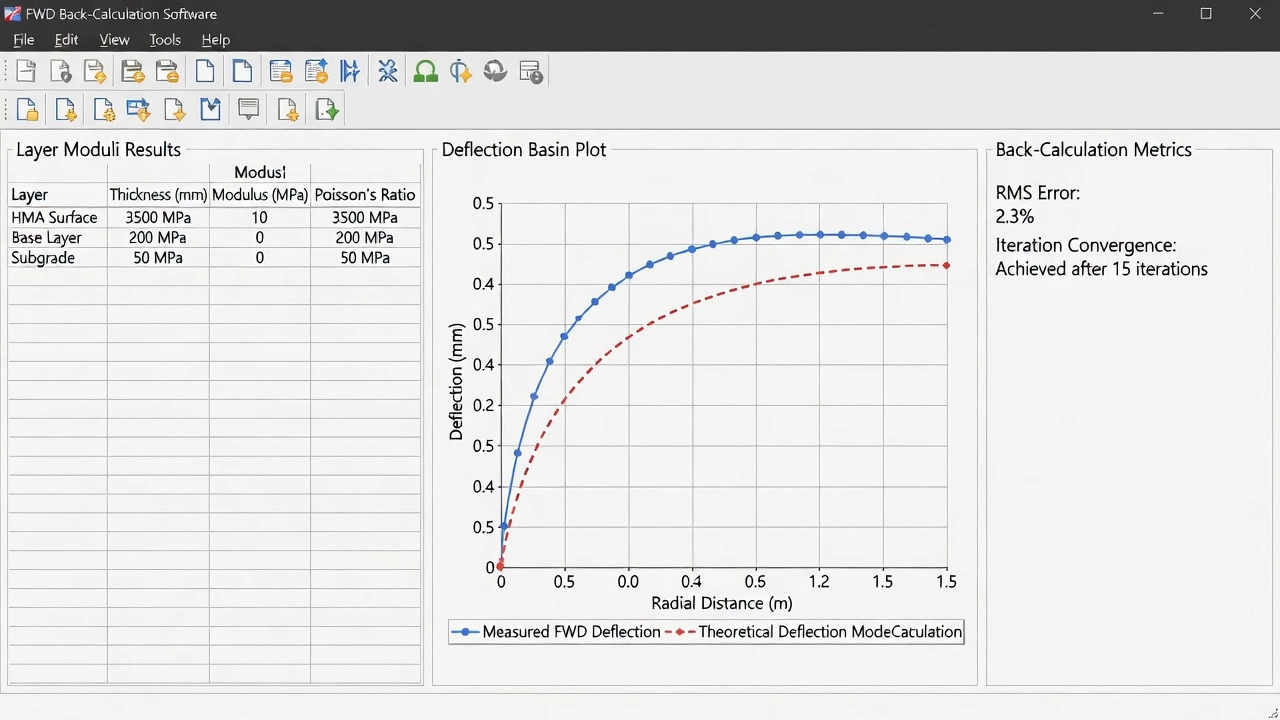

Étape 6 — Vérification de la convergence et validation. Après convergence, le logiciel produit les modules finaux avec l’erreur RMS. L’analyste doit valider les résultats en vérifiant : (1) l’erreur RMS est dans la plage acceptable ; (2) les modules rétro-calculés sont dans les plages typiques pour les types de matériaux ; (3) les modules varient de façon régulière le long du projet plutôt que de présenter des fluctuations erratiques d’une station à l’autre ; (4) il n’y a pas de compensation entre couches — une condition où les erreurs dans le module d’une couche sont compensées par des ajustements irréalistes dans le module d’une autre couche ; (5) la solution est physiquement raisonnable sur la base de l’expérience locale avec des structures de chaussée similaires.
Le problème de rétro-calcul est intrinsèquement non unique — plusieurs combinaisons de modules de couches peuvent produire le même bassin de déflexion, particulièrement lorsque le nombre de couches inconnues dépasse 3 ou lorsque les épaisseurs des couches ne sont pas connues avec précision. C’est pourquoi : des informations précises sur l’épaisseur des couches issues de carottages ou de radar géophysique (GPR) sont essentielles ; le module du sol support est généralement le paramètre le plus fiable car il est contraint par les capteurs extérieurs ; le module du HMA est le plus sensible à la température et doit être normalisé à une température de référence ; et le module de la base est souvent le paramètre le plus incertain car sa contribution au bassin de déflexion se superpose à celles du HMA et du sol support.
Cinq logiciels majeurs sont utilisés pour l’analyse des données de déflexion FWD et le rétro-calcul, chacun avec des approches théoriques, des capacités et des domaines d’application distincts.
MODULUS est un système de rétro-calcul du domaine public développé par le Texas Transportation Institute (TTI) pour le Texas Department of Transportation (TxDOT). La version actuelle est MODULUS 6.0 pour Windows (publiée en octobre 2001), succédant aux versions DOS datant de la fin des années 1980. MODULUS utilise une approche fondamentalement différente de la plupart des programmes de rétro-calcul — la méthode de correspondance par base de données (database pattern-matching) plutôt que l’optimisation itérative par bassin. Avant tout rétro-calcul, MODULUS pré-calcule une base de données de bassins de déflexion en utilisant WESLEA comme moteur direct pour une grille de combinaisons de ratios modulaires (E_surface/E_sol support, E_base/E_sol support, E_sous-base/E_sol support). Pour un système à 4 couches, cela nécessite 3×3×3 = 27 combinaisons, qui sont calculées une fois par structure de chaussée. Lors du rétro-calcul de bassins de déflexion individuels, MODULUS résout d’abord le module du sol support directement en utilisant la relation entre la forme du bassin et les positions des capteurs, puis utilise l’algorithme de recherche par motifs de Hookes-Jeeves pour affiner les ratios modulaires des couches supérieures. Cette approche est extrêmement rapide — environ 5 secondes par bassin sur du matériel plus ancien — car les calculs directs sont pré-calculés dans la base de données plutôt que d’être effectués itérativement pour chaque bassin. MODULUS inclut également un test de convexité qui évalue si la solution représente un véritable minimum global, et une capacité d’estimation de la profondeur du substratum rocheux utilisant la méthode de régression Rohde/Scullion. MODULUS supporte un maximum de 4 couches de chaussée plus une couche rigide (substratum) et est limité aux chaussées souples uniquement. Il inclut un découpage conforme à l’AASHTO en sections homogènes et une analyse automatisée de la durée de vie résiduelle.
EVERCALC est un programme de rétro-calcul du domaine public développé à l’Université de Washington pour le Washington State Department of Transportation (WSDOT). La version actuelle est EVERCALC 5.0 pour Windows. EVERCALC utilise la méthode d’optimisation de Gauss-Newton par moindres carrés non linéaires (NLS) avec WESLEA comme moteur direct. Cette approche appelle WESLEA de manière répétée pour chaque itération par bassin — le nombre de calculs directs est approximativement (NLAYER + 1) × ITER + 1, où NLAYER est le nombre de couches inconnues et ITER est le nombre d’itérations nécessaires à la convergence (généralement 10 à 30). Pour chaque itération, EVERCALC calcule la matrice jacobienne (dérivées partielles de chaque déflexion par rapport à chaque module) pour déterminer la direction et l’amplitude optimales des ajustements de modules. La vérification de la convergence est basée sur l’erreur RMS calculée comme RMS(%) = (1/nd) × Σ[(dci - dmi)/dmi]² × 100, avec un objectif de 1-2%. EVERCALC supporte jusqu’à 4 couches de chaussée souple plus une couche rigide (substratum), avec des bornes minimale et maximale de module définies par l’utilisateur. Il inclut une capacité d’analyse non linéaire du sol support — le module du sol support peut être modélisé comme dépendant de la contrainte, améliorant la précision pour les sols fins. La profondeur de la couche rigide peut être estimée en utilisant la méthode de régression Rohde/Scullion développée à partir des recherches du TTI. EVERCALC est également intégré comme moteur de rétro-calcul dans l’AASHTOWare Pavement ME Deflection Data Analysis and Backcalculation Tool (BcT 1.1.5) — ce qui en fait la norme de facto pour l’intégration de l’analyse FWD avec le workflow Pavement ME Design. Selon une enquête du WSDOT, EVERCALC est le programme de rétro-calcul le plus utilisé parmi les DOT des États américains, utilisé par plus de 40 agences.
BAKFAA est le logiciel de rétro-calcul de la Federal Aviation Administration pour les chaussées aéroportuaires, développé par le FAA Airport Technology Research and Development Branch. La version actuelle est BAKFAA 3.4 (publiée en mars 2023). BAKFAA est unique parmi les principaux programmes de rétro-calcul car il supporte les chaussées souples et rigides — une capacité essentielle pour les chaussées aéroportuaires qui comprennent souvent des pistes en PCC et des voies de circulation souples. Le moteur direct est LEAF (Layered Elastic Analysis, FAA) , développé par Hayhoe (2002) spécifiquement pour les applications aéroportuaires. LEAF gère les configurations multi-roues des atterrisseurs d’aéronefs, les dalles PCC épaisses (12 à 24 pouces / 300 à 600 mm) et les niveaux de charge élevés des essais Heavy Weight Deflectometer (HWD) (jusqu’à 54 000 lbf / 240 kN). BAKFAA utilise une approche itérative de minimisation d’erreur basée sur la somme des carrés de l’erreur absolue entre les déflexions mesurées et calculées. La circulaire FAA AC 150/5370-11B (Use of Nondestructive Testing in the Evaluation of Airport Pavements) désigne BAKFAA comme le logiciel requis pour le rétro-calcul élastique linéaire sur les projets aéroportuaires financés par la FAA. BAKFAA supporte jusqu’à 5 couches incluant le sol support, avec des conditions d’interface (liée/non liée/glissante) et des coefficients de Poisson définis par l’utilisateur. Les modules rétro-calculés par BAKFAA alimentent directement FAARFIELD 2.0 (le logiciel de dimensionnement de la FAA) pour le calcul du Facteur d’Endommagement Cumulé et l’attribution du PCR (Pavement Classification Rating) selon l’Annexe 14 de l’ICAO. BAKFAA fournit également l’évaluation de l’Efficacité du Transfert de Charge (LTE) pour les chaussées PCC avec joints et les indicateurs de détection de vide. La FAA développe Dynamic BAKFAA (stade de recherche) qui utilisera l’historique temporel complet de la déflexion plutôt que les seules déflexions de crête, tenant compte de la nature dynamique du chargement FWD.
ELMOD (Evaluation of Layer Moduli and Overlay Design) est le logiciel commercial d’analyse de chaussées de Dynatest, le leader du marché des logiciels commerciaux d’évaluation structurelle. La version actuelle est ELMOD 7 (publiée en 2023), succédant à ELMOD 6 qui est maintenant retiré. ELMOD 7 dispose d’un moteur de calcul 95% plus rapide par rapport à la version 6, d’une nouvelle interface utilisateur et d’une classification ICAO ACR/PCR intégrée. ELMOD offre trois méthodes de calcul direct : LET (Linear Elastic Theory) utilisant l’analyse multicouche standard de Burmister ; MET (Method of Equivalent Thickness) basée sur la transformation d’Odemark qui convertit un système multicouche en une couche unique équivalente ; et FEM (Finite Element Method) pour l’analyse non linéaire des matériaux sensibles à la contrainte. ELMOD intègre une correction de température intégrée — les déflexions mesurées sont normalisées à une température de référence (généralement 70°F / 21°C) en utilisant des relations de courbe maîtresse, éliminant le besoin d’une correction de température externe avant l’analyse. ELMOD inclut également des facteurs d’ajustement saisonniers pour les variations du module du sol support dues aux cycles de gel-dégel et à l’humidité. Le logiciel fournit des modules d’analyse complets incluant : le rétro-calcul (jusqu’à 5 couches), le dimensionnement des revêtements (souples et rigides), l’analyse de durée de vie résiduelle utilisant l’endommagement cumulé (règle de Miner), une bibliothèque de véhicules/aéronefs avec analyse de déport, et l’analyse du spectre de chargement utilisant des histogrammes de fréquence complets plutôt que des ESALs. ELMOD 7 inclut un module ICAO ACR/PCR dédié pour la classification de la capacité portante des chaussées aéroportuaires, s’alignant sur la transition de ACN-PCN à ACR-PCR selon l’Amendement 15 de l’ICAO (effectif depuis juillet 2020). ELMOD est le logiciel le plus complet disponible pour l’évaluation commerciale des chaussées, mais il est propriétaire et nécessite une licence payante.
L’AASHTOWare Pavement ME Deflection Data Analysis and Backcalculation Tool (BcT 1.1.5) , publié en septembre 2021, est un logiciel autonome qui fournit un workflow complet allant des données FWD brutes aux fichiers d’entrée Pavement ME Design. BcT intègre EVERCALC comme moteur de rétro-calcul dans un workflow structuré : Phase 1 (Prétraitement) importe les données FWD brutes aux formats Dynatest (.FWD), JILS ou KUAB, filtre les largages par tolérance de charge, segmente le projet en sections homogènes en utilisant la Méthode de la Différence d’Aire Cumulée avec vérification statistique par test t, et définit la structure de la chaussée ; Phase 2 (Rétro-calcul) exécute EVERCALC pour chaque segment avec diagnostics d’erreur RMS et de compensation entre couches ; Phase 3 (Post-traitement) évalue l’Efficacité du Transfert de Charge et la détection de vides, puis exporte les fichiers d’entrée Pavement ME Design. BcT supporte les conceptions de réhabilitation AC sur AC, AC sur PCC fracturé, et AC sur JPCP/CRCP dans Pavement ME Design. Le logiciel vérifie automatiquement la compensation entre couches — une condition où les erreurs dans le module d’une couche sont compensées par des valeurs irréalistes dans une autre couche, produisant un ajustement mathématiquement acceptable avec des modules physiquement incorrects. BcT est disponible gratuitement avec une licence Pavement ME Design ou comme outil autonome auprès d’AASHTOWare.
| Fonctionnalité | MODULUS 6.0 | EVERCALC 5.0 | BAKFAA 3.4 | ELMOD 7 | BcT 1.1.5 |
|---|---|---|---|---|---|
| Développeur | TTI/TxDOT | WSDOT | FAA | Dynatest | AASHTO/ARA |
| Domaine public | Oui | Oui | Oui | Non (Commercial) | Avec licence PMED |
| Types de chaussée | Souple | Souple | Souple + Rigide | Souple + Rigide | Souple |
| Moteur direct | WESLEA | WESLEA | LEAF | LET/MET/FEM | WESLEA (EVERCALC) |
| Méthode de rétro-calcul | Base de données + Recherche de motifs | Optimisation NLS | Minimisation d’erreur itérative | Itérative (MET/LET/FEM) | NLS (EVERCALC) |
| Couches max. | 4 + rigide | 4 + rigide | 5 | 5 | 4 + rigide |
| Correction de température | Externe | Externe | Externe | Intégrée | Externe |
| Support aéroportuaire | Non | Non | Oui (HWD, aéronefs) | Oui (ACR/PCR) | Non |
| Durée de vie résiduelle | Oui | Non | Non | Oui | Export vers PMED |
Le module de couche est le module élastique (E) de chaque couche de chaussée déterminé par rétro-calcul à partir du bassin de déflexion FWD. Le module élastique représente la résistance du matériau à la déformation sous charge — un module plus élevé indique un matériau plus rigide qui se déforme moins sous la même charge. Le module pour chaque type de couche se situe dans des plages caractéristiques bien établies dans la littérature technique des chaussées.
Le module du béton bitumineux (HMA) se situe typiquement entre 200 000 et 2 000 000 psi (1 380 à 13 790 MPa), selon la température, la qualité du liant bitumineux, la granulométrie, la formulation volumétrique et le vieillissement. À la température de référence standard de 68°F (20°C), une couche de HMA bien conçue en bon état présente généralement un module de 350 000 à 700 000 psi (2 410 à 4 825 MPa). La température a un effet dramatique sur le module du HMA — une augmentation de température de 10°F (5,6°C) peut réduire le module du HMA de 15 à 25% en raison de la nature viscoélastique du liant bitumineux. La relation température-module suit une courbe maîtresse de type Arrhenius. La correction en température des modules du HMA est essentielle avant d’utiliser les valeurs pour l’évaluation de la chaussée. L’Asphalt Institute recommande de normaliser tous les modules du HMA à 68°F (20°C) en utilisant la relation E_68 = E_T × 10^[0,0005 × (T - 68)] où T est la température à mi-épaisseur de la chaussée au moment de l’essai. Pour les chaussées aéroportuaires, la circulaire FAA AC 150/5320-6G spécifie une plage de module HMA de 200 000 à 400 000 psi (1 380 à 2 760 MPa) pour les couches de surface HMA P-401.
Le module de la base granulaire se situe typiquement entre 15 000 et 60 000 psi (103 à 414 MPa), avec des valeurs typiques de 25 000 à 40 000 psi (172 à 276 MPa) pour les matériaux de base concassés de haute qualité (AASHTO A-1-a, A-1-b). Le module des matériaux granulaires est dépendant de la contrainte — il augmente avec l’augmentation de la contrainte de confinement et diminue avec l’augmentation de la contrainte déviatorique. Cela signifie que le module d’une couche de base granulaire varie avec la profondeur dans la couche et avec l’amplitude de la charge appliquée. La plupart des programmes de rétro-calcul élastique linéaire calculent un module linéaire équivalent — une valeur unique qui approxime le comportement non linéaire dépendant de la contrainte pour le niveau de charge et l’état de contrainte spécifiques imposés par le FWD. Les programmes de rétro-calcul non linéaire (ELMOD avec FEM, EVERCALC avec option de sol support non linéaire) peuvent modéliser le comportement dépendant de la contrainte directement en utilisant le modèle K-θ (également appelé modèle de module résilient) : Mr = k1 × θ^k2, où θ est la contrainte volumique et k1, k2 sont des constantes du matériau. La circulaire FAA AC 150/5320-6G spécifie une plage de module de base de 30 000 à 50 000 psi (207 à 345 MPa) pour la base granulaire concassée P-209/P-208.
Le module de la sous-base se situe typiquement entre 8 000 et 25 000 psi (55 à 172 MPa), avec des valeurs plus faibles pour les matériaux marginaux (AASHTO A-2-4, A-2-5) et des valeurs plus élevées pour les matériaux granulaires traités (AASHTO A-1-a). Le module de la sous-base est également dépendant de la contrainte mais à un degré moindre que la base car la contrainte de confinement est plus faible à plus grande profondeur. La circulaire FAA AC 150/5320-6G spécifie une plage de module de sous-base de 10 000 à 25 000 psi (69 à 172 MPa) pour les matériaux de sous-base P-154.
Le module du sol support se situe typiquement entre 3 000 et 20 000 psi (21 à 138 MPa), selon le type de sol, la teneur en eau, la densité et les conditions de drainage. Les sols de support fins (AASHTO A-4, A-5, A-6, A-7) présentent généralement des modules de 3 000 à 8 000 psi (21 à 55 MPa) à la teneur en eau optimale, tandis que les sols de support granulaires (AASHTO A-2, A-3) peuvent présenter des modules de 8 000 à 20 000 psi (55 à 138 MPa). Le module du sol support est le paramètre le plus fiable dans le rétro-calcul car il est contraint par les capteurs de déflexion extérieurs (D4, D5, D6, D7). Le module résilient (Mr) des sols de support est également déterminé directement par des essais en laboratoire (AASHTO T307, NCHRP 1-28A) et corrélé avec le CBR, la valeur R et les propriétés indicielles du sol. La circulaire FAA AC 150/5320-6G spécifie une plage de module de sol support de 3 000 à 20 000 psi (21 à 138 MPa) pour l’évaluation des chaussées aéroportuaires.
Les valeurs de module doivent être validées par rapport aux plages typiques des types de matériaux. Les modules rétro-calculés qui sortent des plages établies doivent être traités avec prudence et peuvent indiquer : des informations d’épaisseur de couche médiocres, des hypothèses incorrectes sur la structure des couches, un comportement non linéaire du matériau non capturé par le modèle linéaire, ou des erreurs de mesure dans les données FWD.
Le module du sol support est le paramètre le plus fiable déterminé par rétro-calcul FWD car les capteurs de déflexion extérieurs (D₄ à 48 pouces/1 219 mm, D₅ à 60 pouces/1 524 mm, D₆ à 72 pouces/1 829 mm) sont principalement influencés par la réponse du sol support. À ces distances du centre de charge, le bulbe de contrainte s’est propagé à travers les couches de chaussée et dans le sol support jusqu’à une profondeur d’environ 2 à 3 fois la distance radiale. Les contributions de la couche de surface et de la couche de base à ces déflexions extérieures sont minimales pour les structures de chaussée typiques, faisant des capteurs extérieurs une sonde efficace de la rigidité du sol support.
Le module du sol support peut être estimé directement à partir des déflexions des capteurs extérieurs en utilisant l’équation de Boussinesq pour un demi-espace élastique homogène. L’équation de Boussinesq relie la déflexion de surface à une distance radiale r d’une charge circulaire de rayon a et de pression uniforme p au module élastique du demi-espace :
Δ(r) = (p × a / E_sol support) × f(r/a)
Pour la déflexion sous le centre d’un plateau de charge rigide (qui applique un déplacement uniforme plutôt qu’une pression uniforme), la déflexion maximale est :
Δ₀ = (2 × p × a × (1 - μ²)) / E_sol support
Où μ est le coefficient de Poisson (généralement 0,40 à 0,50 pour le sol support). Pour les capteurs extérieurs, la relation est plus complexe mais suit la même forme — la déflexion à la distance r est inversement proportionnelle au module du sol support. En utilisant la déflexion du capteur extérieur (Dn), le module du sol support peut être estimé comme :
E_sg = K × (p × a) / Dn
Où K est un facteur dépendant du décalage du capteur, du coefficient de Poisson et du rayon du plateau. Pour le capteur D7 à 72 pouces (1 829 mm) avec un rayon de plateau de 5,9 pouces (150 mm), K est d’environ 1,5 à 2,0 selon le coefficient de Poisson supposé. Alternativement, le module du sol support peut être estimé en utilisant l’approche par ratio modulaire spécifique à chaque programme de rétro-calcul — MODULUS résout E_sol support directement à partir de la base de données de bassins pour chaque combinaison de ratio modulaire, tandis qu’EVERCALC permet au module du sol support de varier comme l’une des variables d’optimisation.
Une approche plus raffinée reconnaît que le module du sol support déterminé par essai FWD est le module résilient (Mr) — la composante récupérable (élastique) de la réponse du sol support sous charge répétée — et non le module total ou la résistance à la compression non confinée. Le module résilient est le module approprié pour l’analyse structurelle des chaussées car il représente la réponse élastique du sol support au chargement transitoire des véhicules en mouvement. La relation entre le module résilient et d’autres paramètres courants de résistance du sol est :
Mr (psi) = 1 500 × CBR (pour les sols fins avec CBR < 10) Mr (psi) = 3 000 × CBR^0,65 (pour les sols granulaires) Mr = 1 000 + 555 × R-value (corrélation avec la valeur R)
Ces corrélations empiriques sont utiles pour valider les modules de sol support rétro-calculés par rapport aux résultats d’essais en laboratoire sur des échantillons de sol obtenus lors de l’investigation de la chaussée.
Le module du sol support rétro-calculé sert à plusieurs fins dans l’évaluation de la chaussée : il fournit l’entrée pour l’estimation de la durée de vie résiduelle et le dimensionnement des revêtements selon la méthode AASHTO 1993 (Mr est une entrée directe dans l’équation de performance) ; il détermine la catégorie de résistance du sol support pour le rapport PCR ICAO (Catégorie A : E ≥ 150 MPa, Catégorie B : 60 < E ≤ 150 MPa, Catégorie C : 20 < E ≤ 60 MPa, Catégorie D : E ≤ 20 MPa) ; il identifie l’affaiblissement du sol support dû à l’infiltration d’humidité ou au gonflement par le gel ; et il fournit la base de comparaison de la capacité structurelle des différentes sections de chaussée au sein d’un projet. La variation spatiale du module du sol support le long d’un projet — indiquée par des changements erratiques dans les déflexions des capteurs extérieurs — peut identifier les zones de faiblesse localisée du sol support nécessitant un traitement spécial lors de la réhabilitation.

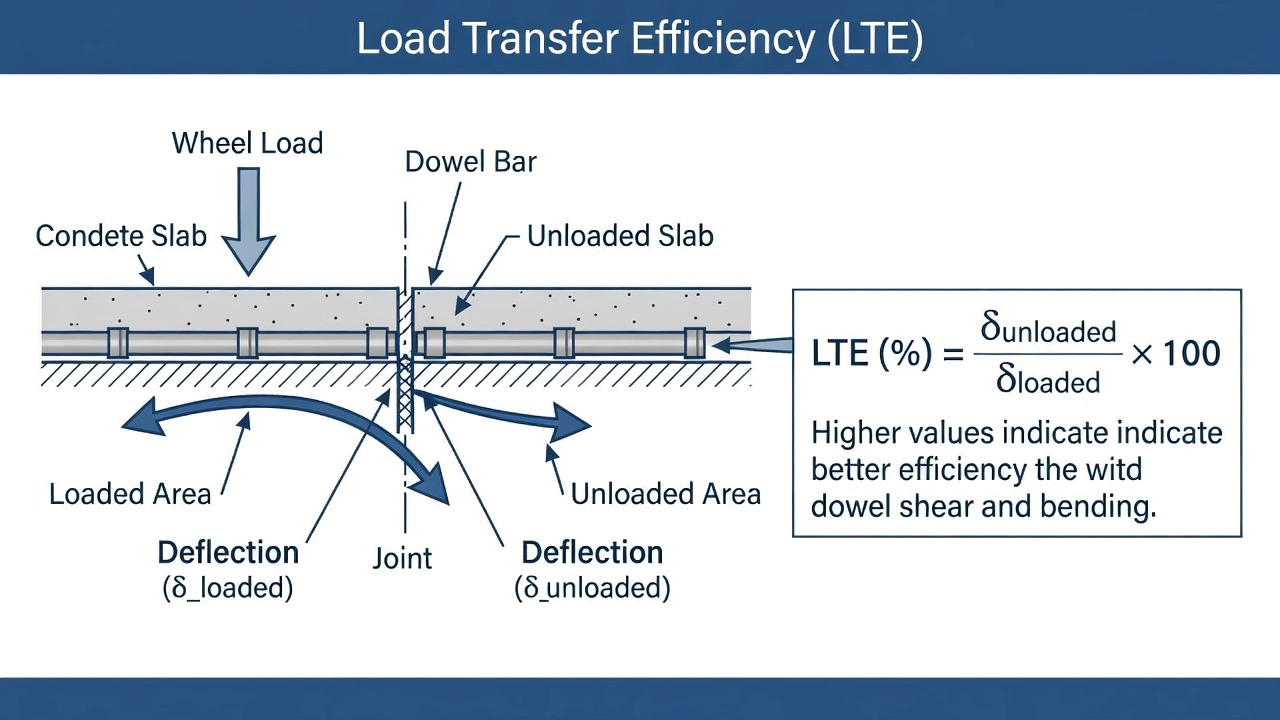

L’Efficacité du Transfert de Charge (LTE) est un paramètre structurel essentiel pour les chaussées en béton de ciment Portland à joints (JPCP) qui quantifie l’efficacité avec laquelle une charge appliquée d’un côté d’un joint est transférée à la dalle adjacente. La LTE est évaluée lors des essais FWD en positionnant le plateau de charge avec son bord affleurant le joint sur la dalle d’approche (le côté où le trafic contacte le joint en premier) et en plaçant des capteurs géophoniques sur les deux dalles — chargée (côté approche) et non chargée (côté sortie) — à égale distance du joint. Typiquement, les capteurs sont placés à 12 pouces (305 mm) de chaque côté de l’axe du joint. Le FWD applique une charge et les déflexions sur les deux dalles sont enregistrées simultanément.
L’Efficacité du Transfert de Charge basée sur la déflexion (LTEδ) est calculée comme :
LTEδ = (D_non_chargée / D_chargée) × 100%
Où D_non_chargée est la déflexion de la dalle du côté non chargé (sortie) du joint et D_chargée est la déflexion de la dalle du côté chargé (approche) du joint. La valeur LTEδ varie théoriquement de 0% (pas de transfert de charge — les deux dalles agissent indépendamment) à 100% (transfert de charge parfait — le joint agit comme s’il s’agissait d’une section de dalle monolithique). En pratique, les efficacités de transfert de charge supérieures à 80% sont considérées comme excellentes pour un joint fonctionnel avec des goujons bien opérationnels. Les valeurs LTEδ entre 60% et 80% indiquent un transfert de charge modéré qui peut être acceptable pour les infrastructures à faible trafic mais doit être surveillé sur les chaussées à fort trafic. Les valeurs LTEδ inférieures à 60% indiquent généralement une détérioration du joint — goujons brisés ou corrodés, perte d’engrènement des granulats, ou érosion du support (sol support/sous-base) sous le joint — et justifient une intervention structurelle.
L’Efficacité du Transfert de Charge basée sur la contrainte ou la déformation appliquée (LTEσ) est calculée en utilisant un ratio similaire mais est plus difficile à mesurer sur le terrain, nécessitant des jauges de contrainte ou des capteurs encastrés. En pratique, LTEδ est la métrique standard car elle peut être mesurée de manière non destructive avec le réseau de capteurs du FWD.
L’interprétation de LTEδ doit tenir compte du type de joint. Les joints de retrait dans les JPCP reposent généralement sur des goujons pour le transfert de charge, avec un engrènement des granulats fournissant un transfert supplémentaire à travers la surface fracturée au bas de la saignée de sciage. Les joints de construction (liés ou non liés) utilisent des barres de liaison ou des goujons selon la conception du joint. Les joints de dilatation utilisent des goujons lisses conçus pour permettre la dilatation de la dalle tout en maintenant le transfert de charge vertical. Les joints longitudinaux entre voies reposent principalement sur l’engrènement des granulats au niveau du joint de plan de faiblesse ou sur des barres de liaison pour les joints longitudinaux liés. La LTEδ attendue varie selon le type de joint : les joints de retrait à goujons doivent présenter une LTEδ > 80% après cure ; les joints à engrènement des granulats présentent typiquement une LTEδ de 60 à 80% ; et les joints détériorés ou non fonctionnels présentent une LTEδ inférieure à 40%.
La circulaire FAA AC 150/5370-11B spécifie que les valeurs LTEδ inférieures à 60% indiquent généralement une détérioration du joint nécessitant une investigation supplémentaire, tandis que les valeurs D0 dépassant 0,010 pouce (0,25 mm) avec de faibles déflexions des capteurs adjacents peuvent indiquer des vides sous la dalle. La procédure de détection de vides utilise le rapport de la déflexion au coin du joint à la déflexion à l’intérieur de la dalle — un rapport élevé suggère une perte de support sous le coin de la dalle, ce qui peut conduire au pompage, au fauchage et à la fissuration de la dalle.
Les essais LTE sont généralement effectués à un minimum de 10 emplacements par section de chaussée homogène, selon la méthodologie ASTM D6433 (Standard Practice for Pavement Condition Index Surveys). Les emplacements d’essai FWD doivent représenter l’état typique du joint dans la section, incluant les joints aux coins des dalles, les joints au milieu des panneaux et les joints adjacents au bord de la chaussée. Les résultats d’essai sont utilisés pour documenter l’état structurel des joints pour les systèmes de gestion de chaussée, identifier les joints nécessitant une restauration du transfert de charge (remplacement des goujons), et fournir des données pour le dimensionnement des revêtements de chaussées rigides en utilisant des procédures qui tiennent compte de l’état existant du transfert de charge aux joints.
Les modules de couche rétro-calculés à partir des essais FWD fournissent la base structurelle pour estimer la durée de vie résiduelle d’une chaussée — le nombre d’années ou de répétitions de charge de trafic que la chaussée peut supporter avant d’atteindre l’état de service terminal et de nécessiter une réhabilitation majeure. L’estimation de la durée de vie résiduelle nécessite trois composantes : la capacité structurelle actuelle (à partir des modules rétro-calculés), le chargement de trafic futur attendu, et un critère de défaillance (l’état terminal de la chaussée auquel la réhabilitation est nécessaire).
L’approche par Facteur d’Endommagement Cumulé (CDF) , basée sur l’hypothèse de Miner de l’endommagement cumulé linéaire, est la méthode la plus utilisée pour l’estimation de la durée de vie résiduelle. Le CDF cumule l’endommagement de chaque application de charge de trafic comme une fraction du nombre admissible d’applications jusqu’à la rupture :
CDF = Σ (ni / Ni)
Où ni est le nombre de répétitions de charge appliquées au niveau de charge i et Ni est le nombre de répétitions de charge admissibles au niveau de charge i jusqu’à la rupture, déterminé à partir de la fonction de transfert de fatigue ou d’orniérage appropriée. Un CDF de 1,0 indique que la chaussée a consommé toute sa durée de vie structurelle (100% d’endommagement). Un CDF de 0,5 indique que 50% de la durée de vie structurelle a été consommée. La durée de vie résiduelle est :
Durée de vie résiduelle (%) = (1 - CDF) × 100% Durée de vie résiduelle (années) = Durée de vie résiduelle (%) × Durée de vie de dimensionnement (années)
La fonction de transfert de fatigue pour les chaussées souples — reliant la déformation en traction au bas de la couche de HMA aux répétitions de charge admissibles — est l’un des deux principaux critères de défaillance. L’équation de fatigue de l’Asphalt Institute (AI) (Asphalt Institute MS-1, 9e Édition) est :
Nf = 0,00432 × C × 10^4,84 × (1/εt)^3,291 × (1/E)^0,854
Où Nf est le nombre de répétitions de charge jusqu’à la rupture par fatigue, εt est la déformation en traction maximale au bas de la couche de HMA (issue de l’analyse élastique multicouche utilisant les modules rétro-calculés), E est le module du HMA à la température de référence, et C = 10^[4,84 × (Vb / (Va + Vb) - 0,69)] où Vb est la teneur effective en bitume en volume et Va est la teneur en vides.
L’équation de fatigue Shell utilise une forme similaire :
Nf = C × 10^6 × (1/εt)^n
Où C et n sont des constantes du matériau dépendant du type de mélange HMA (typiquement n = 4,0 à 5,0). Pour le critère d’orniérage Shell, la déformation verticale admissible en compression au sommet du sol support est :
εv_admissible = 0,0085 × (Nf/10^6)^(-0,284)
Ce critère limite l’orniérage du sol support pour empêcher l’orniérage structurel qui se propage vers le haut à travers les couches de chaussée, causant un orniérage en surface et une perte de service.
Pour la méthode AASHTO 1993, la durée de vie résiduelle est calculée en utilisant le concept de consommation de capacité structurelle. Le nombre structurel effectif (SN_eff) est déterminé à partir des modules rétro-calculés en utilisant l’approche des coefficients de couche :
SN_eff = a1 × D1 + a2 × D2 × m2 + a3 × D3 × m3
Où a1, a2, a3 sont les coefficients de couche pour le HMA (a1 = 0,44 par pouce typiquement), la base (a2 = 0,14 par pouce pour la base granulaire) et la sous-base (a3 = 0,11 par pouce pour la sous-base granulaire), D1, D2, D3 sont les épaisseurs de couches, et m2, m3 sont les coefficients de drainage (généralement 0,80 à 1,40 selon la qualité du drainage et l’exposition à la saturation). Le nombre structurel requis (SN_requis) pour le trafic futur est déterminé à partir de l’équation de performance AASHTO en utilisant la fiabilité de dimensionnement, le module du sol support, l’indice de service terminal et les ESALs de dimensionnement cumulés. La réduction de l’épaisseur de revêtement requise est proportionnelle à la capacité structurelle résiduelle :
SN_revêtement = SN_requis - SN_eff × RLF
Où RLF est le facteur de durée de vie résiduelle qui tient compte de la durée de vie de fatigue réduite d’une chaussée existante ayant déjà accumulé de l’endommagement. RLF varie d’environ 0,5 (lorsque la chaussée existante a consommé la majeure partie de sa durée de vie structurelle sans montrer de dégradations sévères) à 1,0 (lorsque la chaussée existante est en bon état structurel). L’épaisseur du revêtement (D_ol) est déterminée comme D_ol = SN_revêtement / a_ol, où a_ol est le coefficient de couche du revêtement.
L’approche MEPDG/AASHTOWare pour la durée de vie résiduelle utilise les modules rétro-calculés dans le cadre mécanistico-empirique. Les modules établissent l’état structurel actuel, et la durée de vie résiduelle est calculée en : (1) définissant l’état initial (modules actuels, niveaux de dégradation, IRI) ; (2) définissant le chargement de trafic futur comme des spectres de charge par essieu ; (3) saisissant les données climatiques (température horaire, précipitations, cycles de gel-dégel) ; (4) calculant de manière incrémentale l’accumulation d’endommagement en utilisant le modèle de réponse mécanistique avec des modules mis à jour ; et (5) prédisant l’année à laquelle chaque critère de dégradation (fissuration par fatigue, orniérage, IRI) atteint le seuil terminal. La durée de vie résiduelle est le temps le plus court avant d’atteindre un seuil de dégradation.
Les données de déflexion FWD et les modules de couche rétro-calculés sont essentiels au dimensionnement de l’épaisseur des revêtements — détermination de l’épaisseur du nouveau revêtement en béton bitumineux (AC) ou en béton de ciment Portland (PCC) nécessaire pour prolonger la durée de vie de la chaussée pour une période de trafic futur spécifiée. Le processus de dimensionnement des revêtements utilise les données FWD pour quantifier la capacité structurelle de la chaussée existante, puis détermine l’épaisseur supplémentaire nécessaire pour supporter le trafic futur.
Pour le dimensionnement des revêtements de chaussées souples selon la méthode AASHTO 1993, le processus suit les étapes suivantes :
SN_eff = 0,4728 × (D0/0,001)^(-0,4810) × (D0 - D2)^0,0052 × (Mr/1000)^0,2644
Où D0 et D2 sont les déflexions au centre et au capteur à 24 pouces en pouces, et Mr est le module résilient du sol support en psi. Cette relation a été développée à partir des données de l’AASHO Road Test et d’études de validation ultérieures.
Déterminer le nombre structurel requis (SN_requis). Le SN_requis est déterminé à partir de l’équation de performance des chaussées souples AASHTO 1993 pour la fiabilité de dimensionnement, le module du sol support, l’indice de service terminal et les ESALs futurs cumulés (W18). Ceci est généralement résolu en utilisant le nomogramme AASHTO ou l’équation de dimensionnement.
Calculer le besoin en nombre structurel du revêtement. SN_revêtement = SN_requis - SN_eff × RLF, où RLF tient compte de la durée de vie de fatigue résiduelle de la chaussée existante. Le facteur de durée de vie résiduelle est calculé comme :
RLF = exp[-0,436 × (1 - RL)]
Où RL est le ratio de durée de vie résiduelle (rapport entre la durée de vie résiduelle et la durée de vie de dimensionnement totale, de 0,0 à 1,0). Une chaussée avec 100% de durée de vie résiduelle a RLF = 1,0, tandis qu’une chaussée à l’état de service terminal (0% de durée de vie résiduelle) a RLF = 0,54, ce qui signifie que seulement 54% de la capacité structurelle du nouveau revêtement peut être attribuée à la chaussée existante.
Convertir en épaisseur de revêtement. D_ol = SN_revêtement / a_ol, où a_ol est le coefficient de couche pour le mélange HMA du revêtement (généralement 0,40 à 0,50 par pouce selon le type et la qualité du mélange). Les revêtements HMA standard utilisent a_ol = 0,44 par pouce, tandis que les revêtements à module élevé peuvent utiliser 0,50 par pouce.
Appliquer l’épaisseur minimale du revêtement. L’AASHTO exige une épaisseur minimale de revêtement de 2 pouces (50 mm) pour les revêtements structurels et de 1,5 pouce (38 mm) pour les revêtements non structurels. Le minimum assure un compactage et un collage adéquats entre le revêtement et la surface existante.
Pour le dimensionnement des revêtements de chaussées rigides, la méthode AASHTO 1993 utilise l’épaisseur de dalle effective (D_eff) déterminée par rétro-calcul FWD plutôt que le nombre structurel. Le D_eff est calculé à partir du module PCC rétro-calculé (E_PCC) et de la déflexion mesurée en utilisant :
D_eff = (P × k / d)^(1/3)
Où P est la charge FWD, k est le module de réaction du sol support (rétro-calculé à partir du module du sol support en utilisant la relation k = Mr / 19,4 pour des conditions de sol support typiques), et d est le paramètre de déflexion. L’épaisseur de revêtement requise pour les chaussées rigides est déterminée en résolvant l’équation de performance des chaussées rigides AASHTO pour l’épaisseur de dalle nécessaire au trafic futur (D_requis), puis en calculant l’épaisseur du revêtement comme :
D_ol = (D_requis^2 - D_eff^2)^0,5 (pour les revêtements PCC non liés)
Ou en tenant compte du collage partiel par analyse de section composite pour les revêtements PCC liés.
La méthode FAA pour le dimensionnement des revêtements de chaussées aéroportuaires utilisant FAARFIELD 2.0 suit une approche différente basée sur l’analyse élastique multicouche et l’endommagement cumulé. Les modules rétro-calculés par BAKFAA sont directement saisis dans FAARFIELD, qui : (1) calcule la durée de vie structurelle résiduelle de la chaussée existante sous le mix de trafic futur ; (2) détermine l’épaisseur de revêtement requise en ajoutant incrémentalement de l’épaisseur jusqu’à ce que le facteur d’endommagement cumulé (CDF) atteigne 1,0 à la fin de la durée de vie de dimensionnement ; et (3) valide la conception du revêtement pour la gamme complète des aéronefs censés opérer sur la chaussée, pas seulement l’aéronef de dimensionnement critique. La circulaire FAA AC 150/5320-6G exige une épaisseur minimale de revêtement HMA de 3 pouces (75 mm) pour les chaussées aéroportuaires et une épaisseur minimale de revêtement PCC de 6 pouces (150 mm).
L’intégration des données de déflexion FWD avec les résultats de l’inspection visuelle fournit l’évaluation la plus complète et fiable de l’état de la chaussée. L’inspection visuelle (documentée par l’Indice de Condition de Chaussée ou PCI selon l’ASTM D6433) identifie les dégradations de surface — types et étendue des fissures, orniérage, désenrobage, réparations, fauchage, éclatement — mais fournit des informations limitées sur l’état structurel sous la surface. Les essais FWD apportent la dimension structurelle — modules de couche, efficacité du transfert de charge et durée de vie résiduelle — mais ne peuvent pas identifier les types spécifiques de dégradations ou les déficiences fonctionnelles telles qu’un mauvais confort de roulement ou une texture de surface inadéquate. Les deux méthodes sont complémentaires.
La corrélation entre le PCI et les paramètres structurels FWD fournit le pont entre l’état de surface et la capacité structurelle. Une chaussée avec un PCI élevé (80-100) mais un ISM faible (inférieur à 50 kN/mm) est susceptible de montrer une détérioration rapide car l’endommagement structurel s’accumule sous la surface avant d’apparaître comme une dégradation visible. Inversement, une chaussée avec un fissuration de surface étendue mais un ISM élevé (supérieur à 100 kN/mm) peut avoir une capacité structurelle adéquate — la dégradation de surface peut être causée par des facteurs environnementaux (fissuration thermique, oxydation) plutôt que par le chargement structurel. Dans ce cas, des traitements de surface (scellement de fissures, enduit de surface, revêtement mince) peuvent être suffisants sans réhabilitation structurelle majeure.
Les corrélations suivantes entre les dégradations visuelles et les paramètres structurels FWD guident l’évaluation intégrée de la chaussée :
Fissuration par fatigue (en mailles) progressant de faible à haute sévérité est la manifestation de surface la plus directe de la fatigue structurelle due aux charges de trafic répétées. L’étendue et la sévérité de la fissuration en mailles doivent être corrélées avec le facteur d’endommagement cumulé (CDF) issu des modules rétro-calculés. Une chaussée avec une fissuration en mailles étendue de haute sévérité et un CDF approchant 1,0 confirme une défaillance par fatigue structurelle. Une chaussée avec une fissuration en mailles mais un CDF bien inférieur à 1,0 suggère que la fissuration peut être causée par d’autres mécanismes — fissuration réfléchie provenant de couches stabilisées sous-jacentes, défauts de construction (ségrégation, mauvais compactage), ou arrachement du HMA dû aux dommages d’humidité.
L’orniérage peut avoir deux causes structurelles distinctes identifiables à partir des données FWD. L’orniérage structurel — déformation permanente dans le sol support qui se propage vers le haut à travers toutes les couches de chaussée — est indiqué par des déformations verticales élevées en compression au sommet du sol support (εv > 200 microdéformations) issues de l’analyse élastique multicouche utilisant les modules rétro-calculés. L’orniérage de surface — déformation permanente confinée à la couche de HMA due au fluage à haute température — est indiqué par un faible module HMA (E_HMA < 200 000 psi à 68°F) sans faiblesse du sol support. La distinction entre ces mécanismes d’orniérage est essentielle pour choisir la stratégie de réhabilitation appropriée : l’orniérage structurel nécessite d’augmenter la capacité structurelle de la chaussée (revêtement ou reconstruction), tandis que l’orniérage de surface peut être traité par fraisage de la surface existante et remplacement par un mélange HMA résistant à l’orniérage.
La fissuration transversale apparaissant à intervalles réguliers (20 à 40 pieds / 6 à 12 m d’espacement) est généralement causée par le retrait thermique de la couche de HMA — un problème de propriété du matériau plutôt qu’un problème de chargement structurel. Le bassin de déflexion FWD à une fissure transversale montrera une augmentation locale de D0 et une diminution de la LTE à travers la fissure par rapport à la chaussée non fissurée. Une faible LTE à travers les fissures transversales (inférieure à 50%) indique que la fissure agit comme un joint non contrôlé, réduisant la continuité structurelle de la chaussée.
Le fauchage des joints dans les JPCP — déplacement vertical différentiel aux joints transversaux — est causé par : (1) l’érosion du matériau de sol support/sous-base sous la dalle d’approche due au pompage de l’eau ; (2) la perte d’efficacité du transfert de charge due à la détérioration des goujons ; et (3) l’affaiblissement du sol support par accumulation d’humidité. Les essais FWD avec le protocole LTE aux joints quantifient l’état des goujons par les mesures LTEδ, et l’amplitude de la déflexion au joint (D0 approche) indique l’état du support structurel. Des déflexions élevées aux joints (D0 > 0,010 pouce à 9 000 lbf) avec une faible LTE (LTEδ < 60%) indiquent une défaillance du joint nécessitant une restauration du transfert de charge.
Le protocole d’évaluation intégrée recommandé par la FHWA pour l’évaluation structurelle au niveau projet spécifie : (1) réaliser un relevé visuel PCI pour identifier les types, sévérité, étendue des dégradations et les sections de chaussée homogènes ; (2) effectuer des essais FWD à un minimum de 10 emplacements par section homogène, avec des essais supplémentaires aux éléments de dégradation (fissures, joints, zones réparées) ; (3) rétro-calculer les modules de couche pour chaque emplacement d’essai et calculer les modules moyens de la section ; (4) superposer les données PCI sur les profils station par station de module FWD et de LTE ; (5) identifier les sections où les données PCI et FWD concordent (confirmant le diagnostic structurel) et les sections où les données PCI et FWD diffèrent (indiquant des mécanismes de dégradation non structurels ou des anomalies de construction) ; et (6) développer des recommandations de réhabilitation basées sur l’évaluation intégrée.
L’évaluation des chaussées aéroportuaires par essais FWD/HWD suit des normes et procédures qui diffèrent de l’évaluation des chaussées routières à plusieurs égards essentiels. Le Heavy Weight Deflectometer (HWD) — une variante du FWD capable d’appliquer des charges de 30 000 à 54 000 lbf (134 à 240 kN) — est l’équipement standard pour les essais de chaussées aéroportuaires car les charges des atterrisseurs d’aéronefs dépassent largement les charges des camions routiers. La circulaire FAA AC 150/5370-11B (Use of Nondestructive Testing in the Evaluation of Airport Pavements) spécifie les exigences d’équipement, les procédures d’essai et les protocoles d’analyse des données pour les essais FWD/HWD aéroportuaires.
La configuration de capteurs standard pour les essais FWD/HWD aéroportuaires utilise 7 à 9 capteurs géophoniques à des décalages de 0, 12, 24, 36, 48, 60 et 72 pouces (0, 305, 610, 914, 1 219, 1 524 et 1 829 mm) du centre de charge, correspondant à la configuration routière mais avec des capteurs capables de mesurer des déflexions jusqu’à 0,080 pouce (2,0 mm) au capteur central. La séquence de largage nécessite : 4 largages de mise en place pour assurer un contact correct du plateau, suivis de 3 largages d’enregistrement à chacun des 2 à 3 niveaux de charge (typiquement 12, 24 et 36 kip / 53, 107 et 160 kN). L’espacement des essais sur les pistes est de 100 à 400 pieds (30 à 120 m) dans les voies de roulement, avec des essais supplémentaires aux emplacements de l’axe central et du bord. Sur les aires de trafic et les voies de circulation, l’intervalle d’essai est de 50 à 100 pieds (15 à 30 m) en configuration de grille pour fournir une couverture complète.
BAKFAA est le logiciel de rétro-calcul autorisé par la FAA pour les chaussées aéroportuaires (FAA AC 150/5370-11B, Chapitre 7). BAKFAA utilise le moteur direct LEAF (Layered Elastic Analysis, FAA) , développé spécifiquement pour l’analyse des chaussées aéroportuaires avec les capacités suivantes : analyse élastique multicouche pour jusqu’à 5 couches de chaussée ; support des configurations multi-roues des atterrisseurs d’aéronefs (essentiel pour des aéronefs tels que le B-747 avec 4 trains principaux, le B-777 avec 6 roues de train principal par jambe, et l’A-380 avec 20 roues de train principal) ; gestion des dalles PCC épaisses (12 à 24 pouces / 300 à 600 mm) typiques des pistes aéroportuaires ; et traitement des données de charge HWD aux niveaux élevés requis pour les chaussées aéroportuaires. BAKFAA supporte l’analyse des chaussées souples et rigides — une capacité essentielle pour les aéroports qui ont généralement des pistes en PCC et des voies de circulation et aires de trafic souples.
Les sorties de BAKFAA sont directement intégrées avec FAARFIELD 2.0 (le logiciel de dimensionnement des chaussées de la FAA) pour l’évaluation des chaussées aéroportuaires. Le processus d’évaluation FAARFIELD est : (1) rétro-calculer les modules de couche en utilisant BAKFAA ; (2) saisir les modules dans FAARFIELD comme propriétés de la chaussée existante ; (3) définir le mix de trafic aérien (types d’aéronefs, départs annuels et masses brutes) ; (4) FAARFIELD calcule le Facteur d’Endommagement Cumulé (CDF) pour chaque aéronef dans le mix de trafic, en utilisant l’analyse élastique multicouche pour les chaussées souples et l’analyse par éléments finis 3D (NIKE3D) pour les chaussées rigides ; (5) l’aéronef critique est identifié comme l’aéronef produisant le CDF maximal ; et (6) la durée de vie structurelle résiduelle est estimée en déterminant le nombre d’années avant que le CDF n’atteigne 1,0.
Le système ICAO ACR-PCR (effectif depuis le 28 novembre 2024 selon l’Amendement 15 de l’ICAO) exige que la résistance portante des chaussées aéroportuaires soit rapportée en utilisant le format Pavement Classification Rating (PCR). Le PCR est déterminé par la méthode d’Évaluation Technique utilisant les données FWD/HWD. Le processus d’évaluation PCR en 8 étapes est : (1) collecter les données de chaussée (déflexions FWD, épaisseurs de couches par carottages ou GPR, types de matériaux) ; (2) rétro-calculer les modules de couche en utilisant BAKFAA ; (3) définir le mix de trafic aérien (types d’aéronefs, départs annuels, masses brutes, pressions de pneus) ; (4) calculer l’ACR (Aircraft Classification Rating) pour chaque type d’aéronef dans le mix ; (5) calculer le CDF pour le mix de trafic existant en utilisant FAARFIELD ; (6) identifier l’aéronef critique (l’aéronef produisant le CDF maximal) ; (7) ajuster la masse de l’aéronef critique pour atteindre CDF = 1,0 ; et (8) calculer le PCR à partir de la masse ajustée de l’aéronef critique. Le PCR est rapporté comme un code en cinq parties : PCR [valeur] / [Type de chaussée R ou F] / [Résistance du sol support A, B, C ou D] / [Pression de pneus W, X, Y ou Z] / [Méthode d’évaluation T pour Technique] .
Les catégories de résistance du sol support ICAO pour le PCR sont déterminées à partir du module du sol support rétro-calculé (E) selon : Catégorie A (Élevé) : E ≥ 150 MPa (21 750 psi) ; Catégorie B (Moyen) : 60 < E ≤ 150 MPa (8 700 à 21 750 psi) ; Catégorie C (Faible) : 20 < E ≤ 60 MPa (2 900 à 8 700 psi) ; Catégorie D (Très faible) : E ≤ 20 MPa (2 900 psi). Le module du sol support obtenu par rétro-calcul FWD est donc une entrée directe du système de rapport de résistance portante ICAO, rendant sa précision essentielle pour la conformité de la classification des chaussées aéroportuaires internationales.
La FAA recommande une fréquence d’essais FWD/HWD pour les chaussées aéroportuaires de tous les 3 à 5 ans pour les pistes des grands hubs, tous les 5 à 7 ans pour les pistes d’aviation générale, et avant tout dimensionnement de revêtement (événement unique requis). Chaque évaluation doit inclure un rapport d’évaluation structurelle documentant : les paramètres du bassin de déflexion (D0, AREA, ISM) ; les modules rétro-calculés pour chaque section de chaussée ; les valeurs LTE pour les chaussées PCC avec joints ; les estimations de durée de vie résiduelle ; les recommandations d’épaisseur de revêtement si nécessaire ; et l’attribution du PCR selon l’Annexe 14 de l’ICAO. Le Système de Gestion des Chaussées Aéroportuaires (APMS) annuel de la FAA exige que les données structurelles des essais FWD soient intégrées aux données de relevé PCI pour le suivi de l’état des chaussées au niveau du réseau et la planification des investissements d’amélioration pour les projets financés par l’AIP et le PFC.
