Gimbal – Système de Stabilisation de Caméra pour l’Inspection par Drone

Qu’est-ce qu’un Gimbal ?

Un gimbal est un support électromécanique de précision qui stabilise activement une caméra, un capteur ou toute autre charge utile contre les mouvements de l’aéronef, les vibrations et les perturbations extérieures. Dans l’inspection d’infrastructures par drone, le gimbal est l’interface critique entre le véhicule aérien sans pilote (UAV) et la charge utile d’imagerie — ses performances déterminent directement si les images capturées sont suffisamment nettes pour les mesures, suffisamment cohérentes géométriquement pour la photogrammétrie et suffisamment précises pour la détection de défauts submillimétriques.

Le terme provient des gimbals mécaniques utilisés depuis des siècles dans les compas maritimes et les instruments scientifiques — des anneaux imbriqués qui permettaient à un dispositif de rester de niveau indépendamment de l’orientation de la plateforme. Les gimbals modernes pour drones remplacent ces anneaux mécaniques passifs par des systèmes électromécaniques actifs capables de corriger les déviations angulaires des milliers de fois par seconde. Un gimbal typique de drone d’inspection se compose de trois moteurs à courant continu sans balais (un par axe de rotation), d’une unité de mesure inertielle (IMU) avec gyroscopes et accéléromètres détectant le mouvement angulaire à 1-8 kHz, de codeurs de position absolue fournissant un retour à une résolution de 0,01-0,1°, et d’un microcontrôleur dédié exécutant des algorithmes de contrôle PID en boucle fermée à des fréquences de 1-10 kHz.

Sans gimbal, la vibration brute d’un drone multirotor — généralement 0,5-2,0° d’oscillation angulaire dans la bande de fréquence 15-100 Hz — rendrait chaque image inutilisable à cause du flou. La stabilisation combinée passive et active du gimbal réduit cette vibration de 95 à 99 %, ne transmettant qu’un mouvement résiduel de 0,01-0,05° à la caméra. Ce niveau de stabilisation permet des vitesses d’obturation aussi lentes que 1/60 seconde à une focale de 20 mm tout en maintenant une image parfaitement nette, ce qui est essentiel pour les conditions d’inspection en faible luminosité telles que les sous-faces de ponts, les intérieurs de tunnels et les faces d’infrastructures ombragées.

Fonction du Gimbal : Isolation Vibratoire et Contrôle d’Orientation

Le gimbal remplit deux fonctions fondamentalement distinctes mais complémentaires : l’isolation vibratoire et le contrôle d’orientation. Ces fonctions répondent aux deux principales façons dont le mouvement du drone dégrade la qualité d’image et la précision photogrammétrique.

Isolation Vibratoire

Les drones multirotors génèrent des vibrations à large bande provenant de multiples sources. Le système de propulsion (hélices tournant à 4 000-10 000 tr/min combinées aux moteurs fonctionnant à leur fréquence de commutation électrique) produit des vibrations fondamentales à la fréquence de rotation des hélices et des harmoniques s’étendant jusqu’à des centaines de Hertz. La structure du cadre amplifie certaines fréquences par résonance. Les rafales de vent et l’air turbulent créent des perturbations angulaires à basse fréquence inférieures à 5 Hz. Les corrections du contrôleur de vol (les ajustements rapides d’attitude du contrôleur de vol, typiquement à 100-400 Hz) produisent des micro-mouvements à haute fréquence.

L’isolation vibratoire passive est la première ligne de défense. Des amortisseurs élastomères — généralement des œillets en caoutchouc silicone ou des isolateurs en néoprène — sont placés entre le cadre du drone, monté en dur, et le bras de suspension du gimbal. Ces composants agissent comme des filtres passe-bas mécaniques, permettant aux changements d’orientation à basse fréquence de passer tout en bloquant les vibrations à haute fréquence. Les isolateurs sont soigneusement accordés pour couper les fréquences supérieures à 15-30 Hz, correspondant à la bande de vibration dominante de la plateforme multirotor. La rigidité et le coefficient d’amortissement de l’élastomère doivent être sélectionnés pour la masse spécifique de la charge utile — un gimbal conçu pour une caméra de 800 g n’amortira pas correctement avec une charge utile de 400 g ou 1200 g, car la fréquence de résonance se déplace avec la masse.

L’isolation vibratoire active est assurée par la boucle de contrôle moteur en boucle fermée du gimbal. Même après le filtrage passif, des vibrations résiduelles atteignent l’IMU du gimbal. Le gyroscope mesure la vitesse angulaire à 1-8 kHz, et le contrôleur PID commande aux moteurs sans balais de produire un couple égal et opposé, annulant ainsi le mouvement détecté. Le système combiné atteint une transmissibilité inférieure à 0,05 — ce qui signifie que 95 % de l’énergie vibratoire entrante est éliminée avant d’atteindre la caméra. Cette performance est quantifiée dans la spécification de précision de stabilisation angulaire du gimbal, généralement exprimée comme l’erreur angulaire résiduelle RMS (racine carrée de la moyenne des carrés) en degrés : 0,02-0,05° pour les gimbals grand public, 0,003-0,01° pour les gimbals d’inspection professionnels.

Contrôle d’Orientation

La deuxième fonction du gimbal est de contrôler la direction de pointage de la caméra indépendamment de l’attitude du drone. Le drone peut être incliné en tangage de 15° vers l’avant pour le vol en translation, en roulis de 10° dans un virage, et en lacet continu pour suivre une trajectoire de vol — mais le gimbal peut maintenir la caméra pointée directement vers le bas pour la capture nadir, inclinée à 45° pour la capture oblique, ou verrouillée sur un point d’intérêt spécifique indépendamment de l’orientation de l’aéronef.

Ce découplage est réalisé grâce à la conception trois axes du gimbal. Le contrôleur de vol envoie au gimbal une orientation souhaitée — par exemple, tangage = -90° (directement vers le bas, nadir), roulis = 0°, lacet = 45° (caméra orientée vers le nord-est). Le système de contrôle en boucle fermée du gimbal maintient cette orientation pendant que le drone manœuvre autour d’elle. Si le drone roule de 10° vers la droite dans un virage, le moteur de roulis du gimbal fait simultanément pivoter la caméra de 10° dans la direction opposée, maintenant l’horizon de l’image parfaitement de niveau.

Le contrôle d’orientation fonctionne selon trois modes sélectionnables par le pilote du drone ou le logiciel de planification de vol :

Pour l’inspection d’infrastructures, le mode Verrouillage est le plus précieux. La caméra maintient un cap constant indépendamment de la trajectoire de vol du drone. Dans une inspection de tablier de pont, le gimbal peut être verrouillé en nadir avec une orientation de lacet fixe, et toutes les images de la mission en grille partageront le même cap compas — éliminant les discontinuités d’orientation entre les bandes de vol qui compliquent l’appariement photogrammétrique des points. Pour l’inspection de structures verticales (tours, cheminées, façades d’immeubles), le gimbal est verrouillé à un angle oblique et le drone orbite autour de la structure tandis que la caméra fait continuellement face à la cible.

Stabilisation 3 Axes : Tangage, Roulis et Lacet

Un gimbal 3 axes offre une stabilisation active et une orientation contrôlable autour de trois axes de rotation orthogonaux. Chaque axe est desservi par un moteur à courant continu sans balais dédié, un codeur de position et une boucle de contrôle PID. Les trois axes sont disposés mécaniquement en configuration imbriquée — le moteur de lacet se trouve en haut (le plus proche du drone), le moteur de roulis au milieu, et le moteur de tangage en bas (entraînant directement la caméra).

Axe de Tangage

Le tangage est la rotation autour de l’axe latéral de la caméra — inclinant la caméra vers le haut (vers l’horizon) ou vers le bas (vers le sol). Dans la convention des gimbals pour drones, le tangage va de 0° (horizontal, pointant droit devant) à -90° (vertical, pointant directement vers le bas au nadir). Les angles de tangage positifs inclinent la caméra au-dessus de l’horizon, bien que cela soit rare dans les missions d’inspection.

L’axe de tangage est le plus sollicité lors des vols d’inspection. L’imagerie nadir nécessite un tangage = -90° ± la tolérance de stabilisation du gimbal. L’imagerie oblique pour l’inspection de façades utilise généralement des angles de tangage de -30° à -60°, selon la hauteur de la structure et la distance de dégagement. Le moteur de tangage doit contrecarrer en continu les mouvements de tangage avant/arrière du drone pendant le vol — lorsque le drone s’incline vers l’avant de 15° pour accélérer, le moteur de tangage du gimbal fait pivoter la caméra de 15° dans la direction opposée pour maintenir l’angle de tangage commandé.

Les performances de l’axe de tangage sont spécifiées par : la plage angulaire (typiquement -135° à +45° pour les gimbals d’inspection, avec -135° permettant des prises de vue vers le haut des sous-faces de ponts et des toits de tunnels), la vitesse maximale de tangage (typiquement 30-60°/s pour une réorientation rapide entre les missions nadir et obliques), et la précision de stabilisation en tangage (typiquement 0,003-0,01° pour les gimbals professionnels).

Axe de Roulis

Le roulis est la rotation autour de l’axe longitudinal de la caméra — inclinant l’horizon de l’image. Dans une mission d’inspection idéale, le roulis reste à 0° (horizon parfaitement de niveau) en tout temps. Le moteur de roulis contrecarre en continu les mouvements de roulis latéraux du drone pendant les virages, les rafales de vent et les corrections de vol.

La stabilisation du roulis est critique pour la cohérence du chevauchement photogrammétrique. Une erreur de roulis de 1° entre des images adjacentes modifie le recouvrement latéral effectif d’environ 1,7 % de la largeur de la bande à 100 m d’altitude avec un objectif équivalent 24 mm. Pour une mission planifiée avec 80 % de recouvrement latéral, une perturbation persistante de roulis de 2° réduit le chevauchement réel à 76,6 % — toujours acceptable. Cependant, un événement de roulis de 5° (possible par vent gustatif ou virages serrés) réduit le chevauchement à 71,5 %, s’approchant du seuil minimum de 60 % en dessous duquel la reconstruction photogrammétrique échoue.

Les spécifications de l’axe de roulis incluent : la plage angulaire (typiquement -45° à +45° pour les gimbals d’inspection), la vitesse maximale de roulis (30-60°/s), et la précision de stabilisation. Les gimbals d’inspection haut de gamme maintiennent le roulis à ±0,005° pendant le vol en palier et à ±0,05° pendant les manœuvres agressives.

Axe de Lacet

Le lacet est la rotation autour de l’axe vertical — le cap compas de la caméra. Le moteur de lacet contrôle la direction dans laquelle la caméra est orientée. Contrairement au tangage et au roulis, qui stabilisent principalement les mouvements du drone, le lacet assure également une réorientation intentionnelle du champ de vision de la caméra.

La stabilisation du lacet est confrontée à des défis uniques. L’axe de lacet porte la masse combinée de l’ensemble de la caméra plus les ensembles moteurs de tangage et de roulis, nécessitant un couple plus élevé et des roulements plus robustes. Le moteur de lacet doit faire passer les signaux électriques (alimentation, vidéo, données) entre le drone et la caméra — cela est réalisé par des bagues collectrices ou des câbles plats flexibles, qui introduisent friction et traînée que le moteur de lacet doit surmonter.

Les spécifications de l’axe de lacet incluent : une rotation continue illimitée à 360° (la plupart des gimbals d’inspection), une vitesse maximale de lacet (30-120°/s pour un balayage orbital rapide), et une précision de stabilisation en lacet (typiquement 0,01-0,05° — plus large que le tangage/roulis en raison du bruit du magnétomètre et de la friction des bagues collectrices). Pour les systèmes sans magnétomètre, le lacet est maintenu par la seule intégration du gyroscope, qui dérive à 0,1-1,0°/heure et nécessite une correction périodique.

Mécanique du Gimbal : Moteurs Sans Balais, Retour IMU et Contrôle PID

Les performances de stabilisation du gimbal dépendent de l’intégration de trois technologies fondamentales : les moteurs à courant continu sans balais pour l’actionnement, les capteurs inertiels pour la détection de mouvement, et les algorithmes de contrôle PID pour la correction en temps réel.

Moteurs à Courant Continu Sans Balais

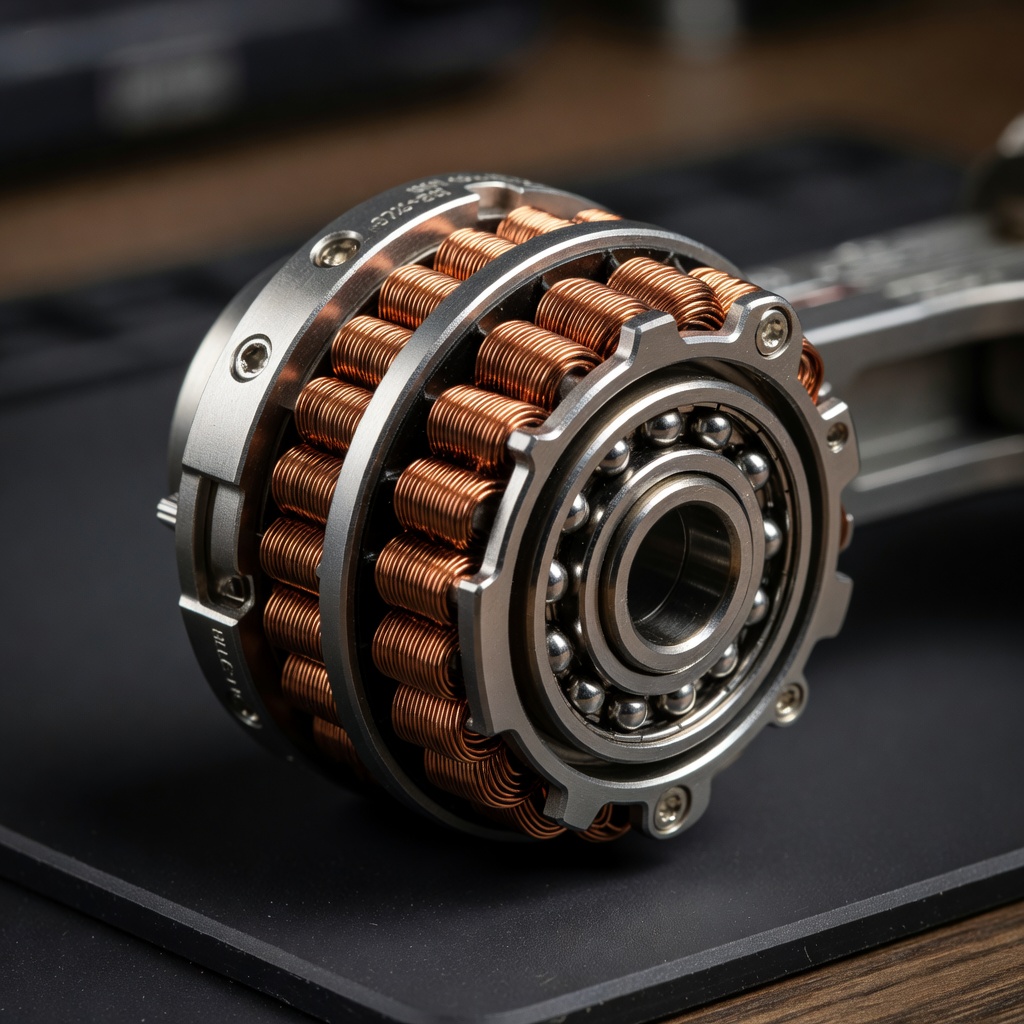

Les moteurs de gimbal sont des moteurs à courant continu sans balais (BLDC) spécialisés, optimisés pour un fonctionnement à basse vitesse, couple élevé et douceur — à l’opposé des BLDC de propulsion typiques conçus pour une rotation à grande vitesse. Ils se caractérisent par un nombre élevé de pôles (14-28 pôles), un faible indice KV (généralement 20-100 tr/min/V pour les applications de gimbal contre 800-2000 tr/min/V pour les moteurs de propulsion), et des conceptions de stator sans encoche qui éliminent le couple de crantage.

Le couple de crantage est la résistance magnétique qui se produit lorsque les aimants permanents du rotor s’alignent avec les dents en acier (encoches) du stator. Dans les moteurs avec encoches, cela crée un mouvement saccadé et irrégulier à basse vitesse de rotation — précisément le mouvement le plus visible dans les images de la caméra. Les moteurs de gimbal sans encoche éliminent le crantage en supprimant les dents du stator, utilisant un bobinage distribué intégré dans l’entrefer. Le résultat est une sortie de couple parfaitement lisse même à des vitesses de rotation inférieures à 1°/s, permettant au gimbal de maintenir une position statique ou d’effectuer des micro-ajustements sans à-coups visibles.

La constante de couple (Kt) est un paramètre critique du moteur de gimbal, représentant le couple produit par unité de courant (Nm/A). Un moteur à Kt élevé (typiquement 0,05-0,20 Nm/A pour les moteurs de gimbal) génère un couple de maintien suffisant pour soutenir la caméra contre la gravité et les forces d’accélération tout en consommant un courant minimal. Le couple de maintien doit dépasser le couple de déséquilibre statique — le couple produit par le décalage du centre de masse de la charge utile par rapport à l’axe de rotation du gimbal. Un bon équilibrage du gimbal (obtenu en ajustant la position de la caméra sur la plaque de montage et en ajoutant des contrepoids sur le bras de lacet) réduit le couple de déséquilibre statique à près de zéro, permettant aux moteurs de fonctionner efficacement.

Le retour codeur fournit des informations de position absolue pour chaque axe. Les gimbals haut de gamme utilisent des codeurs absolus optiques ou magnétiques avec une résolution de 14 à 18 bits, fournissant un retour de position précis à 0,01-0,05°. La lecture du codeur est utilisée comme référence pour la boucle de position du contrôleur PID et comme source des données d’angle de gimbal enregistrées dans les balises EXIF des images.

Retour IMU

L’unité de mesure inertielle (IMU) du gimbal est le composant de détection qui perçoit le mouvement angulaire. Elle contient un gyroscope MEMS (système micro-électromécanique) 3 axes mesurant la vitesse angulaire et un accéléromètre 3 axes mesurant l’accélération linéaire. Certains gimbals incluent également un magnétomètre 3 axes pour la référence absolue de lacet.

Le gyroscope est le capteur principal pour la stabilisation. Il mesure la vitesse angulaire en degrés par seconde (°/s) autour de chaque axe à des fréquences d’échantillonnage de 1 à 8 kHz. La stabilité de biais du gyroscope — la dérive du taux angulaire mesuré lorsque le capteur est immobile — est la source d’erreur dominante pour la dérive du gimbal. Les gyroscopes MEMS atteignent une stabilité de biais de 0,1-1,0°/heure pour les qualités grand public et de 0,01-0,1°/heure pour les qualités industrielles. Les modèles de compensation de température intégrés dans le firmware du gimbal réduisent la dérive de biais en soustrayant une valeur de biais calibrée en fonction de la température.

L’accéléromètre mesure la direction de la gravité (plus précisément, la somme vectorielle de la gravité et de l’accélération linéaire) et fournit une référence à long terme pour l’orientation en tangage et en roulis. Alors que le gyroscope fournit des informations de vitesse angulaire à haute fréquence, il dérive au fil du temps en raison de l’intégration du biais (le problème bien connu de la dérive du gyroscope). La mesure du vecteur de gravité de l’accéléromètre corrige cette dérive basse fréquence grâce à un algorithme de fusion de capteurs — généralement un filtre complémentaire ou un filtre de Kalman qui combine la précision haute fréquence du gyroscope avec la stabilité basse fréquence de l’accéléromètre.

Le magnétomètre fournit une référence de lacet absolue par rapport au champ magnétique terrestre. Cependant, les magnétomètres sont sensibles aux interférences des métaux ferreux et des courants électriques à proximité — ce qui est significatif sur une plateforme de drone avec des moteurs puissants et des courants de batterie élevés. La stabilité du lacet du gimbal est donc plus difficile à obtenir que la stabilité du tangage et du roulis, et le calibrage magnétique (compensation des distorsions ferromagnétiques et non ferromagnétiques) est essentiel pour des performances de lacet fiables.

Contrôle PID

Le contrôleur PID (Proportionnel-Intégral-Dérivé) est l’algorithme qui convertit les mesures de l’IMU en commandes moteur. Il est au cœur du système de contrôle en boucle fermée du gimbal, s’exécutant à 1-10 kHz sur un microcontrôleur dédié.

Le contrôleur PID calcule la commande moteur comme suit :

Commande(t) = Kp × e(t) + Ki × ∫e(t)dt + Kd × de(t)/dt

Où e(t) est le signal d’erreur — la différence entre l’angle cible et l’angle mesuré (en mode contrôle de position) ou entre le taux angulaire cible et le taux angulaire mesuré (en mode contrôle de vitesse).

Le terme proportionnel (Kp) produit une commande moteur proportionnelle à l’erreur actuelle. Si la caméra est à 1° de la cible, le moteur reçoit une commande proportionnelle à 1°. Si elle est à 5°, la commande est proportionnellement plus grande. L’augmentation de Kp rend le gimbal plus réactif aux perturbations, mais un Kp excessif provoque une oscillation autour du point cible.

Le terme intégral (Ki) cumule l’erreur dans le temps, éliminant l’erreur en régime permanent causée par le déséquilibre de gravité, la friction ou un couple externe continu. Le terme intégral s’accumule lentement jusqu’à produire juste assez de couple moteur pour annuler la perturbation constante. Cependant, l’emballement intégral (accumulation excessive lors de grandes erreurs) peut provoquer un dépassement et une oscillation, nécessitant des algorithmes anti-emballement.

Le terme dérivé (Kd) prédit l’erreur future en fonction du taux de changement actuel, ajoutant de l’amortissement à la réponse de contrôle. Le terme dérivé résiste aux changements rapides d’erreur, empêchant l’oscillation et permettant des gains Kp plus élevés sans instabilité. Dans les applications de gimbal, le terme dérivé est critique pour le rejet des perturbations à haute fréquence — il commande au moteur de résister au changement avant que l’erreur ne devienne importante.

Les trois gains PID (Kp, Ki, Kd) doivent être soigneusement ajustés pour chaque combinaison de gimbal et de charge utile. Un réglage inapproprié provoque des artefacts visibles : un Kp faible produit une réponse lente (la caméra vacille après une perturbation), un Kp élevé avec un Kd faible produit une oscillation, et un Ki élevé avec un Kp élevé produit un dépassement et un effet de sonnerie. Les gimbals professionnels implémentent une programmation de gain automatique, ajustant les paramètres PID en fonction des conditions de vol actuelles — des gains plus élevés pendant les manœuvres agressives, des gains plus faibles pendant le vol stationnaire stabilisé.

Précision et Dérive du Gimbal

La précision du gimbal est quantifiée par deux paramètres : la précision de stabilisation angulaire (l’erreur angulaire résiduelle pendant la stabilisation active) et la dérive angulaire (le lent changement de la référence d’orientation de la caméra au fil du temps).

Précision de Stabilisation Angulaire

Il s’agit du mouvement angulaire résiduel RMS de la caméra dans des conditions de vol typiques, exprimé en degrés. Pour un drone stationnaire (vol stationnaire), un gimbal d’inspection professionnel atteint 0,003-0,005° RMS — ce qui signifie que l’axe optique de la caméra se déplace de moins de 0,005° par rapport à sa cible. À 100 m d’altitude, cela se traduit par moins de 1 cm de déplacement du point au sol. En vol de translation à 10 m/s, la précision se dégrade à 0,01-0,02° RMS en raison des perturbations aérodynamiques et des vibrations de propulsion.

La propagation de l’erreur angulaire du gimbal à l’erreur au point au sol suit la relation de tangente :

Erreur au sol = Altitude de vol × tan(Erreur angulaire du gimbal)

Dérive du Gimbal

La dérive du gimbal est la lente déviation angulaire de la caméra par rapport à l’orientation commandée au fil du temps, causée par l’intégration du biais du gyroscope. Même les gyroscopes MEMS de la plus haute qualité présentent un biais résiduel après compensation thermique — généralement 0,001-0,01°/s de biais. Lorsque ce biais est intégré sur un vol de 30 minutes, la dérive de lacet accumulée peut atteindre 1,8-18°.

La dérive est gérée par plusieurs techniques :

• Correction par accéléromètre : La mesure du vecteur de gravité de l’accéléromètre corrige en continu la dérive du tangage et du roulis, limitant ces axes à 0,1-0,5° de dérive sur 30 minutes.
• Correction par magnétomètre : La dérive du lacet est corrigée par le magnétomètre, bien que les interférences magnétiques limitent cette correction à une précision de 1-5°.
• Cap GNSS : Les systèmes RTK GNSS à double antenne fournissent une précision de lacet de 0,1-0,5°, éliminant complètement la dérive de lacet dans les systèmes haut de gamme.
• Réinitialisation périodique : Le gimbal revient à une position de référence connue (généralement au début de chaque bande de vol) et réinitialise son accumulation de dérive.

Positions du Gimbal : Nadir vs Oblique pour l’Inspection

L’articulation en tangage du gimbal permet deux géométries de capture d’image fondamentalement différentes : le nadir (caméra pointant directement vers le bas, perpendiculaire au sol) et l’oblique (caméra inclinée entre 30° et 60° par rapport à la verticale). Chaque géométrie fournit des informations complémentaires pour l’inspection des infrastructures.

Capture Nadir (Tangage = -90°)

L’imagerie nadir capture des vues zénithales des surfaces horizontales. Dans l’inspection d’infrastructures, l’imagerie nadir est utilisée pour : l’évaluation de l’état des chaussées routières (cartographie des fissures, orniérage, détection des nids-de-poule), l’évaluation de la surface des tabliers de pont, les relevés de l’état des toitures, l’inspection des panneaux solaires, le suivi de l’avancement des chantiers de construction et la génération d’orthomosaïques de grandes surfaces.

L’imagerie nadir présente l’avantage d’une distance d’échantillonnage au sol (GSD) uniforme — chaque pixel de l’image représente approximativement la même surface au sol car l’ensemble du capteur est à la même distance du sol. Cela rend l’imagerie nadir idéale pour les mesures précises, car l’échelle est cohérente sur toute l’image.

Capture Oblique (Tangage = -30° à -60°)

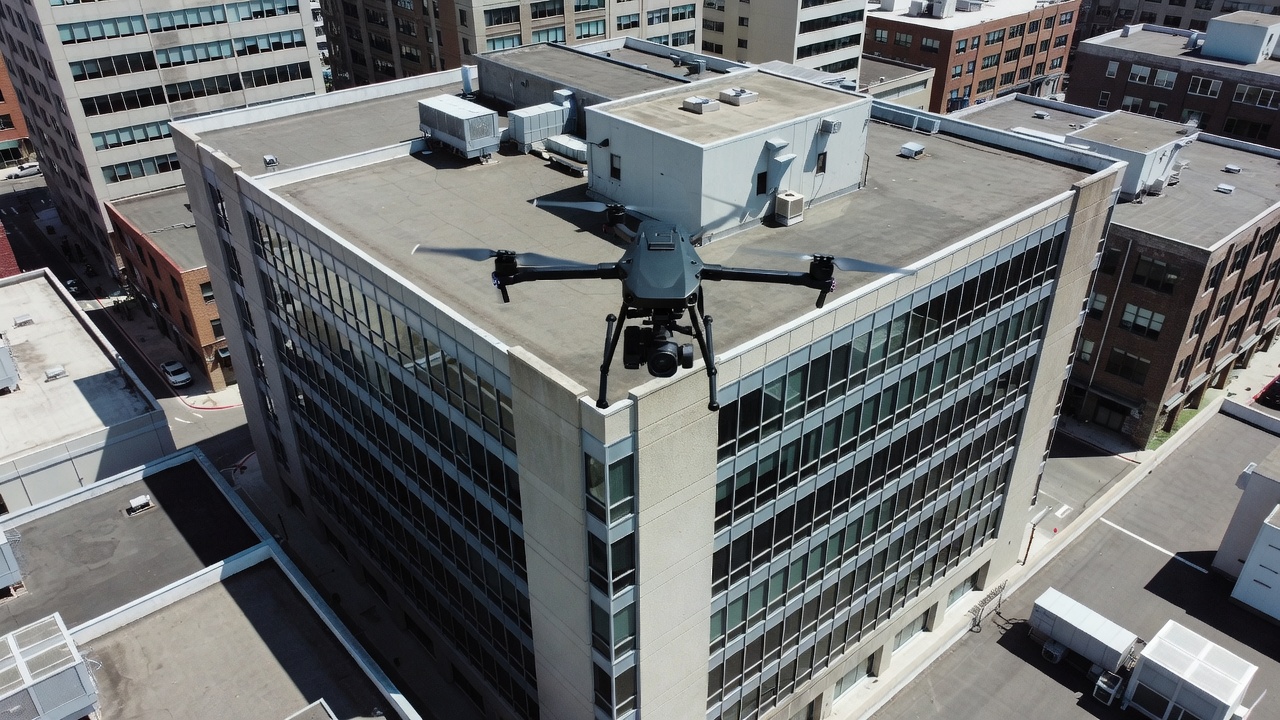

L’imagerie oblique capture des vues en angle des surfaces verticales — exactement ce que les images nadir manquent. Dans l’inspection d’infrastructures, l’imagerie oblique est essentielle pour : l’évaluation de l’état des façades d’immeubles (fissures, écaillage, défauts de revêtement), l’inspection des poutres et des culées de ponts, l’évaluation de la surface des murs de barrage, l’inspection des tours et cheminées (télécommunications, transport d’électricité, éoliennes), l’évaluation des murs de soutènement et toute surface d’infrastructure verticale.

Les images obliques ont une GSD variable — les pixels en bas du cadre (plus proches de la caméra) représentent des surfaces au sol plus petites que les pixels en haut du cadre (plus éloignés de la caméra). Cette résolution variable complique la mesure mais est essentielle pour capturer la géométrie des parois.

Approche Combinée Nadir-Oblique

L’ensemble de données d’inspection le plus complet combine les deux géométries de capture en une seule mission de vol. Le planificateur de vol séquence des passages en grille nadir (cartographie des surfaces horizontales) avec des passages orbitaux obliques autour de chaque structure d’intérêt (cartographie des surfaces verticales). Le logiciel de photogrammétrie traite les deux ensembles de données ensemble : les images nadir ancrent la géométrie horizontale, tandis que les images obliques remplissent le détail vertical.

Des recherches publiées dans la revue Sensors (Roncella et Forlani, 2021) ont démontré que l’inclusion d’images obliques à 20-45° du nadir représentant au moins 10 % du bloc est le facteur le plus important pour prévenir l’effet de dôme — une erreur systématique d’altitude qui atteint 0,1-0,5 % de la hauteur de vol dans les blocs uniquement nadir. La capacité du gimbal à basculer entre les orientations nadir et oblique en une seule mission, sans atterrissage ni intervention manuelle, rend cette approche combinée opérationnellement pratique.

Gimbal et Cohérence du Chevauchement d’Images

La reconstruction photogrammétrique dépend de manière critique de la cohérence du chevauchement d’images — le pourcentage de la zone d’image partagée entre des images adjacentes. La précision de stabilisation du gimbal affecte directement si le chevauchement planifié est atteint en pratique.

Chevauchement Longitudinal et Recouvrement Latéral

Le chevauchement longitudinal est le chevauchement entre des images consécutives le long d’une même bande de vol. Pour un traitement photogrammétrique fiable, un chevauchement longitudinal minimal de 75-80 % est recommandé pour l’imagerie nadir. Le recouvrement latéral est le chevauchement entre des bandes de vol adjacentes, avec un minimum recommandé de 60-70 %.

Lorsque le gimbal permet des déviations angulaires, le chevauchement effectif change. Une erreur de tangage de 1° par rapport à l’angle nadir commandé déplace l’empreinte de l’image vers l’avant ou vers l’arrière de 1,7 m à 100 m d’altitude, réduisant le chevauchement longitudinal d’environ 2-3 % selon l’espacement des lignes de vol. Une erreur de roulis de 1° déplace l’empreinte de l’image latéralement de 1,7 m, réduisant le recouvrement latéral d’environ 2-3 %.

Impact de l’Instabilité du Gimbal sur la Reconstruction

Les conséquences d’une stabilisation inadéquate du gimbal incluent :

• Échec d’appariement : Lorsque le chevauchement tombe en dessous de 50-60 %, l’algorithme d’appariement de points ne peut pas trouver suffisamment de points communs entre les images adjacentes, provoquant des ruptures de reconstruction et des trous dans l’orthomosaïque.
• Flou d’image : Les vibrations angulaires pendant l’exposition créent un flou de mouvement dépassant 1-2 pixels, dégradant la précision de l’appariement de points et la densité du nuage de points.
• Géométrie incohérente : Les erreurs angulaires aléatoires entre des images successives réduisent la précision de l’ajustement de faisceau, augmentant l’erreur de reprojection RMS et dégradant la précision globale du modèle.

Les flux de travail d’inspection professionnels spécifient que le gimbal doit maintenir l’orientation de la caméra commandée à ±0,5° pendant toute la mission. Un gimbal qui réussit ce test — comme vérifié par l’examen post-vol des journaux de télémétrie — fournira des images qui respectent les hypothèses de chevauchement du logiciel de planification de vol.

Calibrage du Gimbal

Le calibrage du gimbal est le processus d’alignement du référentiel interne du gimbal avec l’axe optique de la caméra et le repère du corps de l’aéronef, et de compensation des biais des capteurs. Un calibrage correct est essentiel pour un géoréférencement précis des images, des résultats photogrammétriques cohérents et une exécution fiable des missions autonomes.

Calibrage IMU

La procédure de calibrage IMU établit le niveau de référence pour l’accéléromètre et compense le biais du gyroscope. Le drone est placé sur une surface parfaitement plane et de niveau (vérifié avec un niveau à bulle). Via l’application du fabricant, le calibrage IMU est lancé. Pour le calibrage de l’accéléromètre, le drone doit rester parfaitement immobile — toute vibration, vent ou contact humain pendant la procédure de 30 à 60 secondes introduit des erreurs.

Le biais du gyroscope est mesuré pendant que le drone est immobile, en partant du principe que le taux angulaire réel est nul. Toute lecture non nulle du gyroscope est enregistrée comme valeur de biais et soustraite de toutes les mesures ultérieures. Cette valeur de biais est stockée dans la mémoire non volatile du gimbal et appliquée pendant le vol.

Auto-Calibrage du Gimbal

La procédure d’auto-calibrage parcourt toute l’amplitude de mouvement du gimbal sur chaque axe, apprenant : les butées de fin de course physiques (angles maximum et minimum pour le tangage et le roulis), la position centrale de chaque axe, et les caractéristiques du moteur (résistance de bobinage, constante de force contre-électromotrice, niveaux de friction).

Pendant l’auto-calibrage, les moteurs du gimbal produisent des sons de balayage audibles lorsqu’ils se déplacent sur toute la plage angulaire. Le gimbal détecte la résistance physique aux butées de fin de course et stocke ces limites. Il mesure également le courant moteur nécessaire pour maintenir diverses positions, construisant un modèle de compensation de gravité qui réduit le couple de maintien requis pendant le vol.

Calibrage du Compas du Gimbal (Référence de Lacet)

Le calibrage du compas compense les interférences magnétiques provenant des systèmes électriques du drone. Les composants métalliques ferreux (boîtiers de moteurs, bornes de batterie, vis) et les champs magnétiques du câblage à fort courant créent une distorsion ferromagnétique (un décalage constant dans la lecture du magnétomètre) et une distorsion non ferromagnétique (une mise à l’échelle et une rotation du champ magnétique dépendantes de la direction).

La procédure de calibrage (généralement effectuée via l’application du drone) nécessite de faire pivoter le drone à 360° dans les plans horizontal et vertical pendant que le gimbal enregistre le champ magnétique dans toutes les orientations. Le logiciel calcule les coefficients de compensation pour le décalage ferromagnétique (généralement 100-500 nT) et la matrice non ferromagnétique (généralement des facteurs d’échelle de 0,9 à 1,1).

Fréquence de Calibrage

Erreurs de Calibrage Courantes et Symptômes

Gimbals Multi-Capteurs (RVB + Thermique)

L’inspection moderne des infrastructures exige de plus en plus la capture simultanée de multiples types de données. Les gimbals multi-capteurs abritent deux capteurs ou plus dans une seule plateforme stabilisée, permettant la capture synchronisée d’images RVB, de données infrarouges thermiques et, optionnellement, de nuages de points LiDAR, de bandes multispectrales ou de mesures par télémètre laser.

Synchronisation des Capteurs

Les gimbals multi-capteurs nécessitent une synchronisation temporelle précise entre les capteurs. L’image RVB et l’image thermique doivent être capturées au même instant (à 1-5 ms près) pour garantir que les deux sources de données partagent la même géométrie. Cette synchronisation est réalisée grâce à un signal de déclenchement commun provenant du contrôleur du gimbal vers tous les capteurs simultanément.

Enregistrement Géométrique

Chaque capteur possède un axe optique et un champ de vision uniques. La relation géométrique entre les capteurs — le décalage de visée — doit être calibrée. Le décalage de visée est une transformation à six paramètres (trois angles de rotation et trois translations) qui définit comment le système de coordonnées de la caméra thermique se rapporte à celui de la caméra RVB. Ce calibrage est effectué en imageant une cible visible dans les deux spectres (un motif en damier chauffé pour le calibrage RVB-thermique) et en calculant la transformation qui aligne les deux images.

Pour le DJI Zenmuse H20T, le calibrage de visée aligne la caméra zoom 20 MP, la caméra grand-angle 12 MP et la caméra thermique 640×512 dans un référentiel commun, permettant au logiciel de superposer les données thermiques sur l’imagerie RVB avec une précision au niveau du pixel.

Poids de la Charge Utile et Capacité du Gimbal

Les charges utiles multi-capteurs sont plus lourdes que les capteurs uniques, sollicitant la capacité de couple du gimbal. Le poids total de la charge utile du H20T est de 829 g, nécessitant un gimbal avec une marge de couple suffisante. Le dépassement de la capacité de charge nominale provoque la saturation des moteurs du gimbal (fonctionnement à courant maximal sans atteindre la position commandée), entraînant une inclinaison de l’horizon, une dérive et une surchauffe éventuelle des moteurs.

Le Gimbal dans l’Inspection par Drone

Le gimbal est la technologie habilitante pour l’inspection d’infrastructures par drone. Sans stabilisation active, les vibrations et les mouvements du drone rendraient chaque image inutilisable pour la mesure, et l’incapacité à contrôler indépendamment l’orientation de la caméra empêcherait l’inspection oblique des structures verticales.

Inspection des Chaussées et des Routes

Pour l’évaluation de l’état des chaussées routières, le gimbal doit maintenir une orientation nadir (tangage = -90°) pendant toute la mission de vol avec une stabilité angulaire meilleure que 0,05° RMS. Le drone vole à 40-60 m d’altitude à 5-10 m/s, capturant des images à 1-2 cm de GSD. Des fissures aussi étroites que 0,3 mm doivent être détectables, nécessitant un flou de mouvement nul. La combinaison de la stabilisation du gimbal (élimination des vibrations angulaires), d’une vitesse d’obturation rapide (1/500-1/1000 seconde) et d’un éclairage adéquat produit des images nettes même à ces vitesses. Le mode de verrouillage du lacet du gimbal est essentiel pour les inspections de corridors — la caméra maintient un cap constant le long de l’axe de la route, garantissant une géométrie d’image cohérente pour l’assemblage de l’orthomosaïque.

Inspection des Ponts

L’inspection des ponts nécessite à la fois une imagerie nadir (surface du tablier, état du revêtement, cartographie des fissures) et une imagerie oblique (côtés des poutres, culées, ensembles d’appuis, joints de dilatation). Le gimbal permet à un seul vol de capturer les deux perspectives : un passage en grille nadir couvre le tablier, suivi de passages orbitaux obliques autour de chaque unité de substructure. Pour l’inspection sous le pont, des gimbals spécialisés avec une plage de tangage s’étendant jusqu’à -135° peuvent pointer la caméra vers le haut pour capturer les surfaces de sous-face. Le mode verrouillage du gimbal maintient le cap de la caméra sur l’axe du pont, empêchant les ruptures photogrammétriques aux extrémités du pont.

Inspection des Structures Verticales (Tours, Cheminées, Éoliennes)

Pour les infrastructures verticales (tours de télécommunications, pylônes électriques, tours d’éoliennes, cheminées), le gimbal est réglé en oblique (30-60°) et le drone exécute une orbite autour de la structure à rayon et altitude constants. La fonction de suivi de point d’intérêt (POI) du gimbal maintient automatiquement la caméra dirigée vers le centre de la structure pendant que le drone orbite, garantissant que chaque face de la structure est capturée au même angle oblique. Pour les structures à segments multiples (par exemple, les tours d’éoliennes avec nacelle et pales), plusieurs orbites à différentes altitudes et angles de tangage fournissent une couverture complète.

Inspection des Façades d’Immeubles

L’inspection des façades d’immeubles est l’application la plus exigeante pour le gimbal. Le drone doit voler parallèlement au mur à une distance de dégagement constante (généralement 5-15 m), en maintenant un angle oblique cohérent tout en compensant les rafales de vent, la turbulence induite par le bâtiment (l’effet de cisaillement du vent autour des coins) et le contrôle manuel imparfait du pilote. La stabilisation du gimbal doit rejeter à la fois la dérive de position basse fréquence (le maintien imparfait de la position par le drone) et les vibrations haute fréquence (propulsion et vent). Une précision de stabilisation de 0,01° RMS à 15 m de distance se traduit par 2,6 mm de déplacement d’image sur la façade — suffisant pour détecter les fissures, les écaillages et les défaillances de joints.

Gimbal et Qualité Photogrammétrique

Les performances du gimbal déterminent directement la qualité du résultat photogrammétrique — l’orthomosaïque, le modèle numérique de surface (MNS) et le maillage 3D dérivés des images d’inspection.

Netteté d’Image et Flou de Mouvement

La contribution la plus directe du gimbal à la qualité photogrammétrique est la netteté des images. Les vibrations angulaires pendant l’intervalle d’ouverture de l’obturateur créent un flou de mouvement. L’amplitude du flou de mouvement en pixels est :

Flou (pixels) = (Focale × Taux angulaire × Temps d’obturation) / (Taille du pixel)

Pour un objectif de 24 mm avec une taille de pixel de 6 µm, une vitesse d’obturation de 1/250 seconde et un taux de vibration angulaire de 0,5°/s (typique pour un drone non stabilisé), le flou de mouvement est :

Flou = (24 mm × 0,0087 rad/s × 0,004 s) / 0,006 mm = 0,14 pixel (acceptable)

Un gimbal réduisant les vibrations à 0,01°/s réduit ce chiffre à 0,003 pixel — effectivement nul. Le gimbal permet des vitesses d’obturation plus lentes (1/60 seconde au lieu de 1/500) tout en maintenant la netteté, permettant des réglages ISO plus bas et réduisant le bruit d’image.

Stabilité du Calibrage de la Caméra

Le gimbal maintient la caméra dans une orientation fixe pendant la capture, empêchant les paramètres de calibrage de la caméra de changer entre les images. Les variations de tangage, de roulis et de lacet de la caméra sont connues grâce à la télémétrie du gimbal, fournissant des estimations d’orientation initiales au logiciel de photogrammétrie. Cela réduit l’espace de solution de l’ajustement de faisceau, accélère la convergence et améliore la fiabilité de l’estimation des paramètres de calibrage.

Précision du Géoréférencement

Les sorties du codeur du gimbal sont combinées avec la position GNSS du drone pour calculer la position et l’orientation de la caméra au moment de la capture — les paramètres d’orientation externe (OE). Les paramètres OE sont enregistrés dans les métadonnées EXIF de l’image comme :

• Coordonnées GPS (latitude, longitude, altitude) depuis le récepteur GNSS du drone
• Lacet (cap compas) depuis le codeur de lacet du gimbal
• Tangage et roulis depuis la fusion IMU/codeur du gimbal

La précision de ces paramètres OE détermine la qualité du géoréférencement direct (traitement photogrammétrique sans points de contrôle au sol). Le RTK GNSS fournit une précision de position de 1-3 cm, et le codeur du gimbal fournit une précision angulaire de 0,01-0,1°. Combinés, ils permettent une précision de géoréférencement direct de 2-10 cm à 60-100 m d’altitude.

Impact sur la Qualité du Nuage de Points et du Maillage

La densité et la précision du nuage de points photogrammétrique dépendent de la qualité des images d’entrée. Les images stabilisées par gimbal produisent :

• Une densité de points d’attache plus élevée : Les images nettes permettent aux algorithmes d’appariement de points de détecter et d’apparier plus de points, augmentant la densité du nuage de points photogrammétrique de 30 à 50 % par rapport à des images floues ou géométriquement incohérentes.
• Une erreur de reprojection plus faible : La cohérence géométrique des images réduit l’erreur de reprojection RMS dans l’ajustement de faisceau. Un bloc bien stabilisé atteint typiquement une RMSE de 0,3-0,5 pixel, contre 0,8-1,5 pixel pour une imagerie mal stabilisée.
• Moins d’échecs de reconstruction : Un chevauchement cohérent et des images nettes éliminent les ruptures de reconstruction et les artefacts de trou qui nuisent aux missions avec une stabilisation de gimbal inadéquate.

Résumé

Le gimbal est le composant matériel le plus important dans l’inspection d’infrastructures par drone après la caméra elle-même. Il comble l’écart entre la plateforme de drone dynamique et vibrante et la géométrie d’imagerie stable requise pour des mesures précises. Points clés :

• Un gimbal 3 axes stabilisant le tangage, le roulis et le lacet est le minimum requis pour un travail d’inspection professionnel. Les gimbals 2 axes (tangage et roulis uniquement) ne peuvent pas maintenir un cap de lacet cohérent.
• Une précision de stabilisation de 0,003-0,01° RMS est requise pour un travail d’inspection de haute précision. Les gimbals grand public à 0,02-0,05° sont adéquats pour l’inspection visuelle mais insuffisants pour la photogrammétrie subcentimétrique.
• La commutation nadir-oblique permise par l’articulation en tangage du gimbal est essentielle pour une inspection complète des infrastructures — le nadir couvre les surfaces horizontales, l’oblique couvre les surfaces verticales, et leur combinaison élimine l’effet de dôme en photogrammétrie.
• Le calibrage du gimbal doit être effectué régulièrement (avant chaque session de vol au minimum) et correctement (sur une surface de niveau, avec un environnement magnétique approprié) pour garantir un géoréférencement précis et une stabilisation stable.
• Les gimbals multi-capteurs transportant simultanément des charges utiles RVB, thermiques et LiDAR sont la norme pour une inspection complète, mais introduisent des exigences de calibrage supplémentaires pour l’alignement de la visée des capteurs et la gestion du poids de la charge utile.
• La maintenance comprend l’équilibrage de la charge utile après tout changement de caméra ou d’accessoire, la vérification de l’usure des amortisseurs de vibrations (remplacer tous les 6 à 12 mois en cas d’utilisation intensive) et le contrôle de la continuité électrique des bagues collectrices. Un gimbal correctement entretenu et fonctionnant dans les limites de sa capacité de charge nominale fonctionnera de manière constante sur des centaines d’heures de vol.
• L’allocation budgétaire pour un programme d’inspection par drone doit considérer le gimbal comme un investissement distinct du drone et de la caméra. Un gimbal de haute qualité pour un système de charge utile de 2-3 kg coûte 3 000-8 000 $, tandis que les gimbals de classe grand public sont intégrés aux drones de moins de 500 g. Le coût du gimbal est justifié par l’amélioration de la qualité des données et la réduction des taux de reprise de vol.
