Poutres de Pont — Types, Modes de Détérioration, Inspection et Classement de Charge

Définition et Rôle Structural d’une Poutre de Pont

Une poutre de pont est l’élément porteur horizontal principal dans une superstructure de pont. Elle porte entre les supports verticaux — culées aux extrémités du pont et piles aux points intermédiaires — et supporte directement le tablier du pont. La poutre résiste aux moments de flexion (flexion) et aux efforts tranchants induits par les charges permanentes (poids propre de la poutre, tablier, surface de roulement, services publics, barrières) et les charges d’exploitation (circulation véhiculaire, piétons). Les poutres transfèrent ces charges par l’intermédiaire des appareils d’appui à l’infrastructure et finalement à la fondation.

La fonction structurale d’une poutre est définie par son mécanisme de résistance. Dans une poutre simplement appuyée, la semelle supérieure est en compression et la semelle inférieure en tension sous les charges de gravité, tandis que l’âme résiste au cisaillement. Dans les poutres continues portant sur plusieurs piles, le moment de flexion s’inverse au-dessus des appuis — la semelle supérieure est en tension et la semelle inférieure en compression dans la zone de moment négatif au-dessus des piles. Cette inversion des contraintes est une considération critique tant dans la conception que dans l’inspection, car différents détails sujets à la fatigue et différents mécanismes de détérioration prédominent dans les zones de moment positif et négatif.

Les Spécifications de Conception des Ponts LRFD de l’AASHTO classifient les poutres comme éléments primaires de la superstructure. Le Manuel de Référence de l’Inspecteur de Ponts (BIRM) de la FHWA identifie les poutres comme les éléments de superstructure déterminants pour l’évaluation de l’état. Dans le Manuel d’Inspection des Éléments de Pont (MBEI) de l’AASHTO, les poutres sont suivies comme des types d’éléments distincts avec des numéros d’élément spécifiques : Élément 110 — Poutre/Poutre en Acier Ouverte, Élément 111 — Poutre/Poutre Caisson en Acier Fermée et Élément 109 — Poutre en Béton Précontraint. Chaque élément est quantifié en unités de mètres linéaires et des quantités sont attribuées dans quatre états de condition lors de l’inspection.

La plage de portée des différents types de poutres varie considérablement. Les poutres en acier laminées (profilés W) sont économiques pour des portées allant jusqu’à environ 30 m (100 pi). Les poutres en tôle soudées étendent la plage économique jusqu’à 60 m (200 pi) ou plus. Les poutres en I en béton précontraint AASHTO sont utilisées pour des portées de 15 m (50 pi) à environ 45 m (150 pi), tandis que les sections bulb-tee atteignent 55 m (180 pi). Les poutres caissons en acier et les poutres en auge sont utilisées pour des portées de 30 m (100 pi) à plus de 90 m (300 pi) dans les applications courbes et à longue portée. Les poutres caissons en béton, généralement post-contraintes coulées en place, sont utilisées pour des portées de 25 m (80 pi) à plus de 200 m (650 pi) dans la construction segmentaire.

Types de Poutres

Les poutres de pont sont classifiées par matériau (acier, béton précontraint, béton armé) et forme de la section transversale (forme en I, caisson, auge, forme en T, bulb-tee). Voici les principaux types de poutres utilisés dans les ponts autoroutiers modernes.

Poutre en I en Acier (Poutre Laminée). La poutre en I en acier est fabriquée à partir d’un profilé laminé standard à larges ailes (profilé W) produit dans les laminoirs. Les poutres laminées sont disponibles dans des hauteurs allant jusqu’à environ 1 100 mm (44 pouces) et sont limitées par les capacités des laminoirs. Les nuances courantes incluent l’ASTM A709 Grade 50 (limite d’élasticité de 50 ksi) et Grade 50W (acier patinable). Les poutres en I laminées sont l’option la plus économique pour les portées courtes à modérées car elles ne nécessitent pas de soudure de fabrication au-delà des plaques de connexion et des raidisseurs. Elles sont utilisées dans des systèmes à poutres multiples avec des espacements typiques de 1,8 à 3,7 m (6 à 12 pi) supportant un tablier en béton armé coulé en place agissant de manière composite par l’intermédiaire de connecteurs de cisaillement. Le code de type de portée SNBI pour les poutres en acier laminées est G02.

Poutre en Tôle en Acier (Poutre en I Soudée). Lorsque les demandes de portée et de charge dépassent la capacité des profilés laminés, les poutres en tôle sont fabriquées en soudant ensemble des plaques d’acier — une plaque d’âme et deux plaques de semelle — en une section transversale en forme de I. Les poutres en tôle sont des sections reconstituées qui peuvent être optimisées pour des exigences de conception spécifiques, y compris la hauteur variable et l’épaisseur variable des semelles. La hauteur de l’âme peut atteindre 3 m (10 pi) ou plus, limitée uniquement par les contraintes de transport et les considérations de flambement latéral-torsionnel. Les plaques de semelle peuvent avoir jusqu’à 100 mm (4 po) d’épaisseur. Les poutres en tôle utilisent couramment des raidisseurs transversaux soudés à l’âme pour empêcher le voilement de l’âme et des raidisseurs d’appui aux points de support pour transférer les réactions concentrées. Les raidisseurs transversaux intermédiaires peuvent être conçus comme des raidisseurs d’appui ou comme des raidisseurs intermédiaires pour la résistance au cisaillement. Les spécifications LRFD de l’AASHTO exigent que les poutres en tôle avec des rapports d’élancement d’âme (D/tw) dépassant certaines limites aient des raidisseurs transversaux. Des raidisseurs longitudinaux sont parfois ajoutés pour les poutres très hautes afin de contrôler le flambement en flexion de la semelle comprimée. Le code de type de portée SNBI pour les poutres en tôle soudées reconstituées est G01.

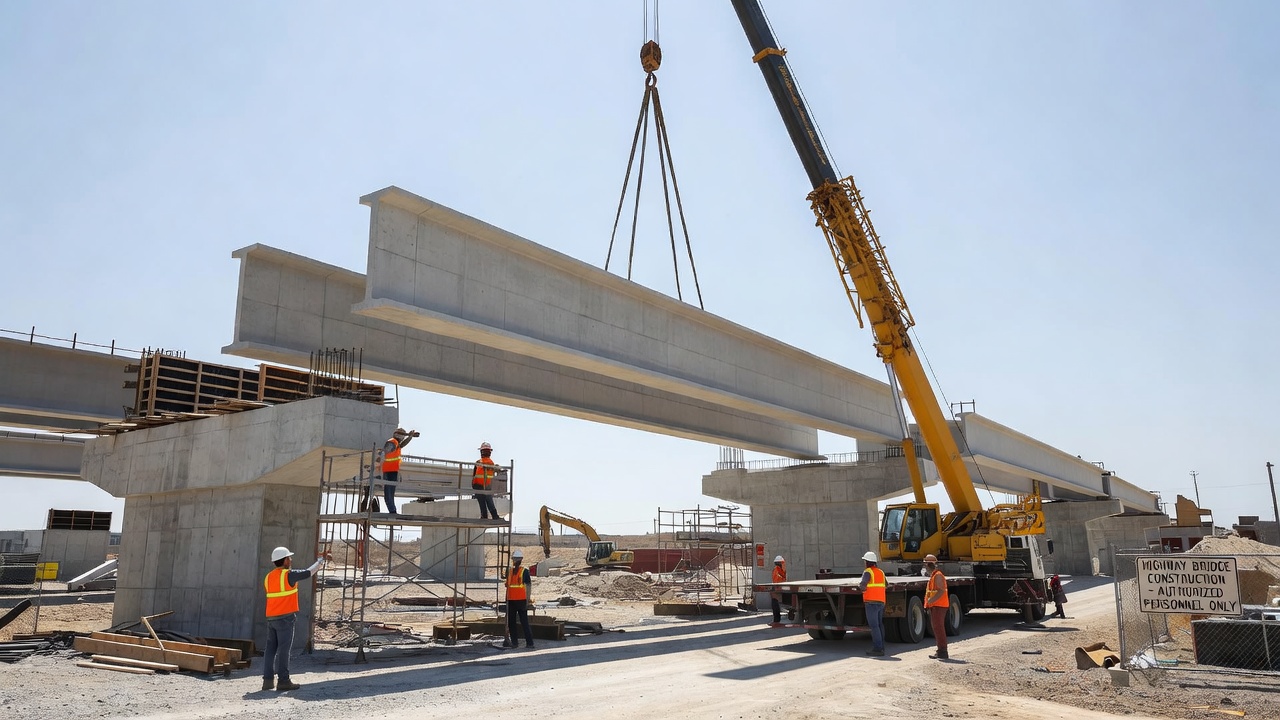

Poutre en I en Béton Précontraint. Les poutres en I en béton précontraint préfabriquées sont parmi les éléments de pont les plus courants aux États-Unis. Les formes standard de poutres en I AASHTO — Types I à VI — sont définies dans les Spécifications de Conception des Ponts LRFD de l’AASHTO avec des hauteurs croissantes de 710 mm (28 po) pour le Type I à 1 830 mm (72 po) pour le Type VI. Les sections bulb-tee PCI (BT-54, BT-63, BT-72) offrent une efficacité améliorée avec une semelle supérieure plus large qui augmente la zone de compression et fournit une plus grande surface de coulage du tablier. Les sections bulb-tee ont des hauteurs de 1 370 mm (54 po), 1 600 mm (63 po) et 1 830 mm (72 po). La précontrainte est assurée par des torons à basse relaxation à sept fils (Grade 270 ou Grade 250) avec des diamètres de 12,7 mm (0,5 po) ou 15,2 mm (0,6 po). Les torons sont mis en tension à environ 75 % de leur résistance à la traction ultime avant la mise en place du béton (pré-tension). La force de précontrainte est transférée au béton par adhérence après que le béton a atteint une résistance de relâchement spécifiée, typiquement 5 000 à 6 000 psi. Des torons désolidarisés sont utilisés aux extrémités des poutres pour contrôler les contraintes de traction lors du relâchement. Les torons relevés (abaissés à mi-portée) optimisent la distribution de la précontrainte sur la longueur de la poutre. Le code de matériau de portée SNBI pour le béton précontraint est C06 et le code de type de portée est S05.

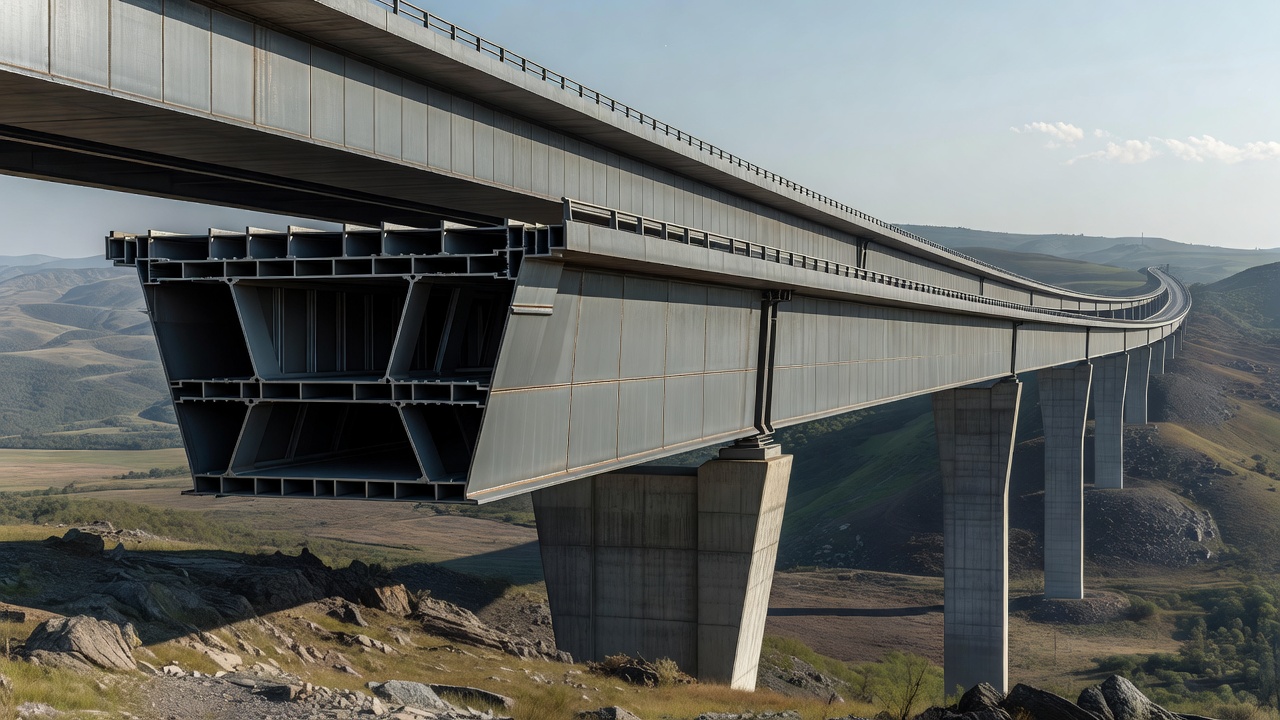

Poutre Caisson en Acier (Caisson Fermé). Une poutre caisson en acier est une section transversale fermée composée typiquement de deux ou trois âmes avec des semelles supérieures et inférieures, formant un caisson rectangulaire ou trapézoïdal qui est rigide en torsion. Les poutres caissons fermées sont utilisées pour les ponts courbes où les charges de torsion dues à la courbure sont importantes, pour les ponts à longue portée où la stabilité aérodynamique importe, et pour les ponts avec des contraintes de hauteur libre sévères où la hauteur structurelle plus faible d’un caisson fermé est avantageuse. Les poutres caissons sont fabriquées à partir de plaques d’acier avec des joints soudés, et la semelle supérieure agit typiquement de manière composite avec un tablier en béton coulé en place. L’intérieur fermé d’une poutre caisson nécessite des trappes d’accès, une ventilation et des systèmes de déshumidification pour empêcher la corrosion, et les inspections nécessitent des protocoles d’entrée en espace confiné. Le code de type de portée SNBI pour les poutres caissons en acier est G04.

Poutre en Auge en Acier (Caisson Trapézoïdal). La poutre en auge en acier — également appelée poutre caisson trapézoïdale — est une section transversale trapézoïdale à dessus ouvert qui devient une section fermée lorsque le tablier en béton est mis en place. Les poutres en auge combinent l’efficacité torsionnelle d’un caisson avec les avantages de constructibilité d’une poutre en I. La semelle inférieure est trapézoïdale (plus large en bas), avec deux âmes inclinées. Les âmes sont généralement rigidifiées avec des raidisseurs longitudinaux et transversaux. Les poutres en auge sont choisies pour leur apparence esthétique — la section transversale lisse et ininterrompue est visuellement préférée — et pour leur excellente rigidité torsionnelle pour les ponts courbes. Les poutres en auge formées par freinage de presse sont une variante spécialisée fabriquée par pliage à froid de plaques d’acier en formes d’auge peu profondes, typiquement utilisées pour les portées plus courtes (15–30 m). La FHWA reconnaît les poutres en auge comme une solution efficace pour les ponts courbes à portée modérée, offrant des avantages significatifs en termes de plage de portée, de rigidité et de durabilité. Le Manuel de Conception des Ponts en Acier de l’AISC fournit des conseils de conception complets pour les ponts à poutres en auge composites en acier.

Tableau de Comparaison des Types de Poutres.

Détériorations des Poutres en Acier

Les poutres en acier se détériorent par plusieurs mécanismes distincts qui réduisent la capacité structurale. Chaque mode de détérioration a des indicateurs visuels caractéristiques, des paramètres de mesure et des classifications de sévérité utilisés lors de l’inspection.

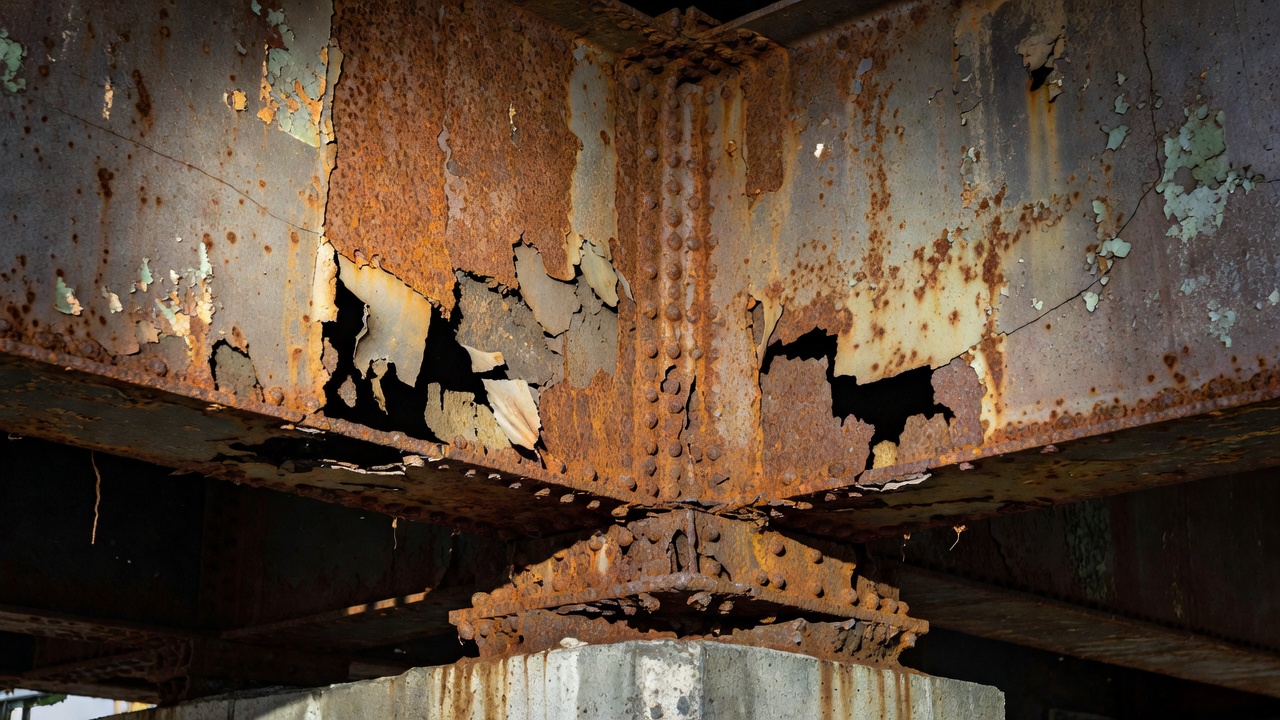

Corrosion. La corrosion est le mode de détérioration le plus répandu dans les poutres de pont en acier. C’est un processus électrochimique dans lequel le fer dans l’acier s’oxyde pour former des oxydes de fer (rouille) en présence d’oxygène et d’humidité. La perte de section due à la corrosion réduit la section transversale porteuse effective. Les emplacements critiques pour la corrosion des poutres sont les zones d’appui où l’eau et les produits chimiques de déverglaçage s’accumulent sur la semelle inférieure et l’âme, les zones de fuite des joints de tablier où la défaillance du joint d’étanchéité permet aux eaux de ruissellement chargées de chlorures de goutter sur la poutre en dessous, les zones d’éclaboussures près du drainage de la chaussée où les projections des véhicules déposent humidité et sels, et les poches où les débris s’accumulent contre la poutre, piégeant l’humidité. La corrosion est classifiée comme corrosion de surface (mineure, esthétique, moins de 10 % de perte de section), corrosion avec perte de section (10–30 % de perte de section, mesurable par jauge d’épaisseur ultrasonore) et perte de section sévère (plus de 30 % de perte de section, pouvant inclure des trous à travers l’âme ou la semelle). Le Guide de Notation de la FHWA pour la Corrosion des Ponts en Acier fournit une classification en 5 catégories allant de la Catégorie 1 (aucune corrosion) à la Catégorie 5 (trous dans la poutre). L’acier patinable (A709 Grade 50W) développe une couche de patine protectrice qui réduit les taux de corrosion, mais peut développer une corrosion accélérée (délamination de la patine) dans des environnements d’humidité persistante, d’exposition aux chlorures ou de mauvais drainage.

Fissuration par Fatigue. La fissuration par fatigue est la détérioration la plus critique des poutres en acier car elle peut conduire à une rupture soudaine et catastrophique. Les fissures de fatigue s’initient aux points de concentration de contraintes où les contraintes de traction cycliques dépassent la résistance à la fatigue du matériau. L’AASHTO catégorise les détails de fatigue en catégories A à E’ basées sur la résistance à la fatigue du détail, la Catégorie A étant la plus résistante (acier laminé ordinaire) et la Catégorie E’ étant la moins résistante (plaques de couverture épaisses avec soudures d’extrémité transversales). Les emplacements les plus sujets à la fatigue sur les poutres en acier incluent : les raccordements de soudure des raidisseurs transversaux, les extrémités de soudure aux trous de décharge, les extrémités de plaques de couverture (Catégorie E pour épaisseur de semelle inférieure à 20 mm, Catégorie E’ pour épaisseur supérieure à 20 mm), les plaques de connexion pour les contreventements transversaux et les diaphragmes, les découpes de bloc aux extrémités des poutres, et les soudures à pleine pénétration dans les jonctions de semelles. Les fissures de fatigue s’initient typiquement au raccordement de soudure et se propagent à travers le métal de base perpendiculairement à la contrainte de traction principale. La fatigue induite par distorsion — causée par le fléchissement hors-plan des âmes des poutres dû à la déflexion différentielle entre les poutres adjacentes aux connexions des contreventements transversaux — est une préoccupation importante dans les ponts avec des appuis obliques et des âmes flexibles. Le manuel FHWA-NHI-16-016 sur la fatigue et la rupture dans les ponts en acier fournit des conseils complets sur l’identification, l’inspection et la réparation des fissures de fatigue.

Perte de Section. La perte de section dans les poutres en acier résulte de la corrosion, de l’abrasion mécanique ou des dommages par impact. La perte d’aire de la section transversale réduit directement le module de section (S = I / c, où I est le moment d’inertie et c est la distance de l’axe neutre à la fibre extrême), qui régit la capacité de flexion. La perte de section dans la semelle tendue est la plus critique car la surface totale de la semelle contribue au couple de force de traction. La perte de section dans la semelle comprimée peut induire un flambement local à des niveaux de contrainte réduits. La perte de section dans l’âme réduit la capacité de cisaillement et peut conduire au voilement par cisaillement. La perte de section mesurée est exprimée en pourcentage des dimensions originales de l’élément. Les mesures d’épaisseur par ultrasons à la section transversale la plus corrodée fournissent l’épaisseur restante, qui est utilisée dans les calculs de classement de charge selon la Section 6 du MBE de l’AASHTO.

Dommages par Impact. Les dommages par impact se produisent lorsque des véhicules de hauteur excessive heurtent la semelle inférieure des poutres aux endroits à faible hauteur libre. L’impact peut provoquer des semelles pliées, des âmes voilées, des soudures fissurées, un désalignement et, dans les cas graves, une fracture des composants de la poutre. Les dommages par impact sont plus courants aux passages inférieurs ferroviaires, aux chaussées à faible hauteur libre et aux approches de pont où le tassement de la chaussée a réduit la hauteur libre effective. L’inspection des poutres impactées nécessite des mesures dimensionnelles pour quantifier la distorsion de la semelle, des vérifications de la planéité de l’âme pour le flambement, et des END (ressuage ou magnétoscopie) des soudures dans la zone d’impact pour la fissuration. Les dommages par impact peuvent nécessiter une restriction immédiate de la circulation en attendant une évaluation.

Détériorations des Poutres en Béton

Les poutres en béton précontraint développent des détériorations par des mécanismes distincts liés à la dégradation du matériau béton, à la perte de précontrainte et à la corrosion des armatures.

Fissuration de Flexion. Les fissures de flexion dans les poutres en béton précontraint sont des fissures verticales ou quasi-verticales qui s’initient à la semelle inférieure (tension) dans la zone de moment positif (mi-portée) et se propagent vers le haut à travers l’âme. Sous charges d’exploitation, les poutres précontraintes correctement conçues doivent rester non fissurées (Classe U selon AASHTO) ou avoir des largeurs de fissure limitées (Classe C). Les largeurs de fissure dépassant 0,010–0,014 pouce (0,25–0,35 mm) dans des environnements agressifs indiquent soit une surcharge (charge d’exploitation dépassant la conception), une perte de précontrainte (compression réduite due à la relaxation, au fluage et au retrait), ou une perte de section (écaillage réduisant la section effective). Les fissures de flexion fournissent des voies directes pour les chlorures et l’humidité jusqu’aux torons de précontrainte, initiant la corrosion. L’espacement et la largeur des fissures doivent être mesurés et documentés, et la comparaison avec les relevés d’inspection précédents identifie la progression.

Fissuration de Cisaillement. Les fissures de cisaillement apparaissent près des extrémités des poutres où les contraintes de cisaillement sont les plus élevées. Ce sont des fissures diagonales orientées à environ 45° par rapport à l’axe longitudinal, typiquement dans la région de l’âme. La fissuration par cisaillement indique que la contrainte de traction principale dans l’âme dépasse la résistance à la traction du béton. Dans les poutres précontraintes, la composante verticale des torons de précontrainte inclinés (torons relevés) contribue à la résistance au cisaillement. La fissuration de l’âme qui croise le trajet des torons relevés est particulièrement préoccupante car elle peut indiquer un fendage de l’âme dû à la composante radiale de la force de précontrainte. Les fissures diagonales près des appuis s’étendant dans la semelle inférieure au niveau de la zone d’appui peuvent réduire la capacité de transfert de cisaillement. Le MBE de l’AASHTO fournit des critères pour évaluer la capacité de cisaillement dans les poutres précontraintes fissurées.

Écaillage et Délamination. L’écaillage est la perte de l’enrobage de béton sur les armatures en acier ou les torons de précontrainte. Il se produit lorsque la corrosion de l’acier enrobé produit des produits de rouille expansifs qui exercent des contraintes de traction internes sur le béton environnant, dépassant la résistance à la traction et provoquant le détachement du béton d’enrobage. L’écaillage aux extrémités des poutres expose les torons de précontrainte aux attaques environnementales. L’écaillage induit par corrosion aux emplacements des torons est une condition critique car il indique une corrosion active des torons. La délamination (séparation planaire parallèle à la surface) peut précéder l’écaillage et est détectée par chaîne traînée ou sondage au marteau. L’écaillage réduit l’aire de la section transversale disponible pour résister aux contraintes de compression et de traction et élimine l’enrobage qui protège les torons d’une corrosion ultérieure.

Perte de Précontrainte et Corrosion des Torons. La perte de précontrainte dans les poutres en béton pré-tensionnées se produit par trois mécanismes : le raccourcissement élastique (immédiat lors du transfert), le fluage du béton (déformation dépendante du temps sous précontrainte soutenue), le retrait du béton (changement de volume dépendant du temps) et la relaxation de l’acier (réduction de la contrainte des torons sous déformation constante). Les pertes de précontrainte à long terme sont typiquement de 15 % à 25 % de la précontrainte initiale. La corrosion des torons est la condition la plus dangereuse car une seule fracture de toron réduit la force de précontrainte de la contribution du toron (typiquement 15–20 kips par toron pour des torons de 0,6 pouce). La fragilisation par l’hydrogène est un mécanisme de défaillance dans l’acier de précontrainte à haute résistance où l’hydrogène atomique diffuse dans le réseau d’acier, réduisant la ductilité et provoquant une rupture fragile à des contraintes inférieures à la limite d’élasticité. Les chlorures provenant des sels de déverglaçage sont la cause principale de la corrosion des torons dans les poutres de pont. Les constatations d’inspection de traînées de rouille sur les surfaces des poutres, de fissuration longitudinale le long du trajet des torons, ou de torons corrodés exposés constituent des constatations critiques nécessitant une évaluation immédiate et une éventuelle restriction de charge.

Classement de la Superstructure selon le SNBI de la FHWA

Les Spécifications pour l’Inventaire National des Ponts (SNBI), publiées par la FHWA en mars 2022 (FHWA-HIF-22-017), établissent les exigences de rapport de données pour tous les ponts routiers ouverts à la circulation publique aux États-Unis. L’état des poutres est rapporté par le Classement de l’État de la Superstructure (donnée B.C.02) et les données d’état au niveau des éléments.

Classement de l’État de la Superstructure (B.C.02) utilise une échelle de codage de 0 à 9. Le classement est basé sur les composants, ce qui signifie qu’il décrit l’état de la superstructure dans son ensemble, en considérant tous les éléments primaires. Selon les conseils de classement de l’Annexe C du SNBI, les codes de classement de l’état de la superstructure sont définis comme suit :

Le SNBI exige également des données au niveau des éléments (ensemble de données B.E) pour les ponts du Réseau Routier National (NHS). Chaque élément est rapporté dans quatre états de condition : État de Condition 1 (EC 1) — Protégé/bon, État de Condition 2 (EC 2) — Détérioration mineure/passable, État de Condition 3 (EC 3) — Détérioration avancée/médiocre, État de Condition 4 (EC 4) — Détérioration sévère nécessitant une action. Pour les poutres ouvertes en acier (Élément 110), EC 1 décrit l’absence de corrosion ou de fatigue ; EC 2 décrit une corrosion de surface ou un piqûrage mineur ; EC 3 décrit une perte de section jusqu’à 10 % ou des fissures de fatigue de moins de 2 pouces ; EC 4 décrit une perte de section supérieure à 10 % ou des fissures de fatigue supérieures à 2 pouces.

L’exemple d’ensemble de données dans l’Annexe A du SNBI pour le Pont Numéro 15558X montre un Classement de l’État de la Superstructure de 5 (Passable) avec un Classement de l’État des Appareils d’Appui de 4 (Médiocre) et un Classement de l’État des Joints de Pont de 2 (Critique) . Ces classements de composants fournissent ensemble une image complète de l’état de la superstructure, l’état des poutres étant le facteur principal dans le classement de la superstructure.

Inspection des Poutres

L’inspection des poutres de pont suit les exigences établies dans les Normes Nationales d’Inspection des Ponts (NBIS) , le Manuel d’Évaluation des Ponts (MBE) de l’AASHTO et le Manuel de Référence de l’Inspecteur de Ponts (BIRM) de la FHWA. L’inspection des poutres est classifiée comme inspection de routine (à intervalles réguliers, typiquement 12–24 mois), inspection approfondie (pratique, nécessitant typiquement un équipement d’accès), inspection des éléments critiques en fracture (pour les éléments de tension dont la défaillance entraînerait l’effondrement du pont) ou inspection spéciale (déclenchée par un dommage ou une détérioration).

Inspection Visuelle. L’inspection visuelle est la méthode d’inspection principale pour tous les types de poutres. L’inspecteur examine la longueur totale de chaque ligne de poutre, documentant toute détérioration observable. Pour les poutres en acier, l’inspecteur évalue l’étendue et la sévérité de la corrosion, les fissures de fatigue aux connexions soudées, l’état des boulons aux jonctions de chantier, l’état du système de peinture (degré de rouille ASTM D610) et les dommages par impact. Pour les poutres en béton, l’inspecteur évalue la largeur, la longueur et le motif des fissures ; les dimensions et la profondeur des écaillages ; l’état des torons exposés ; les traînées de rouille ; et l’efflorescence. L’inspection est documentée sur des formulaires standard d’inspection de ponts (ou des systèmes de collecte de données électroniques) qui enregistrent la quantité de chaque élément dans chaque état de condition selon les définitions d’éléments du MBEI de l’AASHTO. Une inspection pratique à portée de main de tous les détails critiques est requise pour les éléments critiques en fracture (FCM). L’accès pour l’inspection visuelle peut nécessiter des véhicules d’inspection sous pont (camions nacelles), des échelles, des échafaudages ou un accès par bateau pour les traversées de cours d’eau.

Essais Non Destructifs (END). Les méthodes END sont appliquées lorsque l’inspection visuelle identifie des conditions nécessitant une évaluation plus poussée. La FHWA et l’AASHTO spécifient les méthodes END pour les poutres en acier et en béton. Pour les poutres en acier, les principales méthodes END sont les essais ultrasonores (UT) pour détecter les fissures internes dans les soudures et le métal de base, la magnétoscopie (MT) pour détecter les fissures de surface et proches de la surface dans l’acier ferromagnétique, le ressuage (PT) pour détecter les fissures débouchant en surface, le mesurage d’épaisseur par ultrasons pour mesurer l’épaisseur restante de la semelle et de l’âme dans les zones corrodées, et la radiographie (RT) pour l’inspection des soudures lorsque l’accès empêche l’UT. Pour les poutres en béton, les méthodes incluent la vitesse d’impulsion ultrasonore (UPV) pour détecter les vides internes et évaluer la qualité du béton, les essais impact-écho pour détecter la délamination et les vides dans les gaines de tendon, le géoradar (GPR) pour localiser les torons enrobés et détecter l’intrusion d’humidité, et la cartographie du potentiel de demi-cellule pour évaluer l’activité de corrosion de l’acier enrobé. Le Programme d’Essais des Ponts en Acier de la FHWA a évalué les technologies END pour la détection des fissures de fatigue, établissant des courbes de probabilité de détection (POD) pour diverses méthodes.

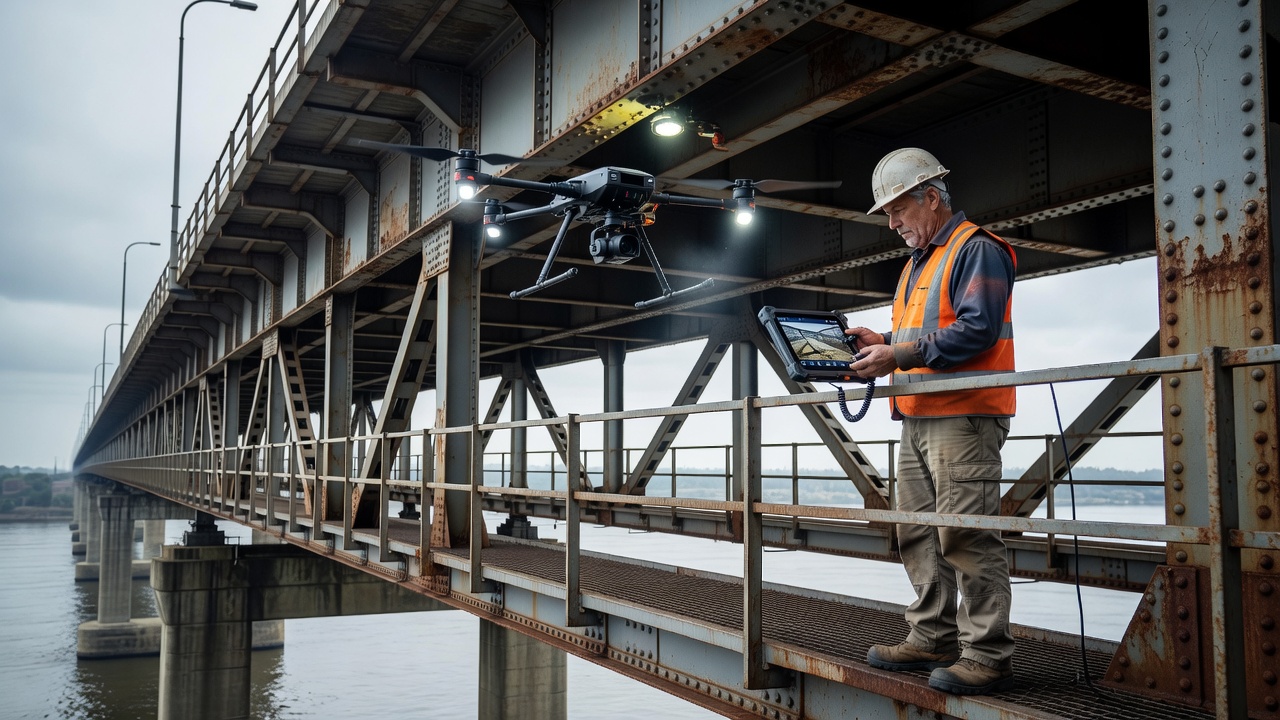

Inspection par Drone. Les véhicules aériens sans pilote (UAV ou drones) sont de plus en plus utilisés pour l’inspection des poutres, en particulier pour les ponts à grande hauteur au-dessus des voies navigables, des vallées profondes ou de la circulation où l’accès avec des camions nacelles est difficile ou dangereux. Les drones équipés de caméras haute résolution (20+ mégapixels) , d’objectifs à zoom optique (30x ou plus) et de systèmes d’éclairage peuvent capturer des images détaillées des semelles inférieures, des âmes et des connexions des poutres sous tous les angles. Les drones équipés de LiDAR peuvent créer des modèles de nuages de points 3D de la superstructure pour les mesures dimensionnelles et la détection de déformations. Les caméras thermiques sur les drones peuvent détecter l’intrusion d’humidité, la délamination et la corrosion cachée. Le SNBI inclut B.IE.12 Équipement d’Inspection avec le code I3 pour « Drone ou Véhicule Aérien Sans Pilote (UAV) » utilisé lors de l’inspection. Les données d’inspection par drone peuvent être intégrées à la plateforme de jumeau numérique de TarmacView pour le enregistrement spatial des emplacements de détérioration et la détection des changements dans le temps.

Détails Sujets à la Fatigue

La fissuration par fatigue dans les poutres de pont en acier est régie par les catégories de conception de fatigue AASHTO définies dans l’Article 6.6.1 des Spécifications de Conception des Ponts LRFD de l’AASHTO. Les catégories classifient les détails soudés et boulonnés sur la base des données d’essais de fatigue, attribuant un seuil de fatigue à amplitude constante (CAFL) pour chaque catégorie. Les catégories de la résistance à la fatigue la plus élevée à la plus faible sont :

Les éléments critiques en fracture (FCM) sont des éléments de tension en acier dont la défaillance entraînerait l’effondrement du pont. Pour les ponts à poutres en acier, les FCM typiques incluent les systèmes à deux poutres (chaque poutre est FCM), les arcs à tirants et les éléments de treillis en tension. Les FCM nécessitent une inspection pratique à des intervalles spécifiés dans le plan d’inspection FCM du pont. Le SNBI rapporte si une inspection des éléments critiques en fracture est requise via B.IR.01 — Inspection NSTM Requise (élément de tension en acier non redondant).

La fatigue induite par distorsion dans les régions d’espacement d’âme des connexions de contreventements transversaux est un problème répandu dans les ponts à poutres multiples en acier. Lorsqu’une déflexion différentielle se produit entre des poutres adjacentes, les forces du contreventement transversal provoquent un fléchissement hors-plan de l’âme de la poutre dans le petit espace entre l’extrémité de la soudure de la plaque de connexion et la soudure de la semelle. Cette distorsion hors-plan génère des contraintes secondaires qui peuvent provoquer une fissuration par fatigue au raccordement de soudure. L’AASHTO exige désormais que les plaques de connexion soient soudées directement aux deux semelles (ou fournissent une connexion positive) pour éliminer la distorsion de l’espacement d’âme. L’inspection des ponts existants doit se concentrer sur ces soudures plaque de connexion-âme pour détecter les signes de fissuration induite par distorsion.

État des Appareils d’Appui

Les appareils d’appui de pont sont l’interface entre les poutres et les éléments d’infrastructure. Ils remplissent trois fonctions : transmettre les charges verticales de la superstructure à l’infrastructure, permettre la rotation due à la déflexion des charges permanentes et d’exploitation, et permettre le mouvement horizontal dû à la dilatation et contraction thermiques. Le SNBI rapporte le Classement de l’État des Appareils d’Appui (B.C.07) en utilisant la même échelle de codage de 0 à 9.

Les types d’appareils d’appui utilisés avec les poutres incluent les appareils d’appui en élastomère (plaques de néoprène simple ou néoprène laminé avec plaques d’acier), les appareils d’appui à bascule (basculeurs en acier qui s’inclinent pour accommoder le mouvement longitudinal), les appareils d’appui à rouleaux (rouleaux en acier simples ou multiples), les appareils d’appui à glissement (PTFE sur acier inoxydable pour faible friction), les appareils d’appui pot (coussinet élastomère confiné dans un cylindre en acier), les appareils d’appui mécaniques (articulés ou fixes) et les appareils d’appui multi-rotationnels à haute charge.

Les modes de détérioration des appareils d’appui incluent la corrosion des composants en acier (bras basculeurs, rouleaux, plaques de maçonnerie, plaques de semelle), le blocage (perte de capacité de mouvement due à la corrosion ou à l’accumulation de débris), le désalignement (inclinaison du basculeur dépassant les limites de conception, typiquement 10°), la détérioration de l’élastomère (fissuration, fendillement, extrusion ou perte des plaques d’appui en élastomère), la rupture des boulons d’ancrage (boulons d’ancrage cisaillés, corrodés ou manquants), la corrosion de la plaque de maçonnerie à l’interface avec le siège d’appui, et la défaillance de la connexion de la plaque de semelle (connexion soudée ou boulonnée à la semelle inférieure de la poutre).

Le Manuel d’Inspection des Éléments de Pont de l’AASHTO suit les appareils d’appui comme un élément séparé (Élément 310 — Appareil d’appui en élastomère, Élément 311 — Appareil d’appui mobile, Élément 312 — Appareil d’appui enfermé/caché, Élément 313 — Appareil d’appui fixe, Élément 314 — Appareil d’appui pot). L’état des appareils d’appui affecte directement le transfert de charge des poutres. Un appareil d’appui de dilatation bloqué induit des forces thermiques dans les poutres qui n’ont pas été prises en compte dans la conception. Un appareil d’appui défaillant à un support crée un espace entre la poutre et le siège d’appui, redistribuant les réactions aux supports adjacents. Le BIRM fournit des listes de contrôle d’inspection détaillées pour chaque type d’appareil d’appui.

Implications sur le Classement de Charge de la Détérioration des Poutres

La détérioration des poutres réduit directement le classement de charge du pont — le rapport de la capacité structurale aux charges appliquées. Le facteur de classement de charge (FC) est calculé selon la Section 6 du MBE de l’AASHTO comme suit :

FC = (C - A1 × D) / (A2 × L × (1 + I))

Où C est la capacité, A1 est le facteur de charge permanente, D est l’effet de charge permanente, A2 est le facteur de charge d’exploitation, L est l’effet de charge d’exploitation et I est le facteur d’impact. La détérioration réduit le terme de capacité C, ce qui réduit le FC.

Pour les poutres en acier, la capacité de flexion est M_n = F_y × S_x (à la limite élastique) ou M_n = M_p (moment plastique, limité par le flambement latéral-torsionnel). La perte de section réduit le module de section élastique (S_x) et le module de section plastique (Z_x). La capacité restante est calculée en utilisant les propriétés de section mesurées à la section transversale la plus détériorée. Par exemple, une réduction de 15 % de la surface de la semelle inférieure due à la corrosion réduit le module de section d’environ 10–15 %, ce qui réduit le FC d’une quantité proportionnelle. La capacité de cisaillement de la poutre V_n = 0,58 × F_y × D × t_w × C (où C tient compte du voilement de l’âme). La perte de section de l’âme réduit directement l’épaisseur de l’âme, réduisant la capacité de cisaillement proportionnellement.

Pour les poutres en béton précontraint, la capacité de flexion à l’état limite de service est régie par les contraintes de traction admissibles. La perte de précontrainte augmente la contrainte de traction nette sous charge d’exploitation, et si la contrainte de traction dépasse la limite admissible (typiquement 0,0948√f’c pour les éléments de Classe C), la fissuration se produit. À l’état limite ultime, la corrosion des torons qui réduit la surface des torons réduit la capacité de moment ultime. La perte d’un toron dans une poutre contenant 40 torons réduit la capacité d’environ 2,5 %. Cependant, la perte de plusieurs torons ou de torons dans la même rangée peut réduire la capacité plus significativement en raison de la perte de distribution de la force de précontrainte.

La Section 5 du SNBI exige le rapport du Facteur de Classement de Charge d’Inventaire (B.LR.05), du Facteur de Classement de Charge d’Exploitation (B.LR.06) et du Facteur de Classement de Charge pour Charge Légale de Contrôle (B.LR.07) . Lorsque le Classement d’Exploitation tombe en dessous de 1,0, le pont doit être affiché avec restriction de poids conformément à la configuration de charge légale de l’État (B.EP.01). L’exemple d’ensemble de données du SNBI pour le Pont 15558X montre un Facteur de Classement de Charge d’Inventaire de 0,30 et un Facteur de Classement de Charge d’Exploitation de 0,50 avec des valeurs d’affichage allant de 15 à 30 tonnes selon la configuration de charge légale.

La Section 6 du MBE de l’AASHTO fournit des procédures spécifiques pour le classement de charge des poutres détériorées. Pour les poutres en acier, un relevé d’épaisseur restante utilisant le mesurage d’épaisseur par ultrasons à intervalles de 1,5 m (5 pi) sur toute la longueur de la poutre établit la section restante minimale. Pour les poutres en béton, un relevé détaillé des fissures documentant la largeur, la longueur, l’espacement et l’emplacement des fissures, combiné à un relevé des torons dans les zones écaillées, établit la perte de précontrainte effective. L’ingénieur de classement de charge utilise ces données de terrain pour calculer un classement de charge détérioré, qui peut entraîner un affichage de poids ou l’exigence de renforcement ou de remplacement du pont.

Résumé

Les poutres de pont sont les éléments porteurs principaux de la superstructure, disponibles en plusieurs configurations — poutres en I en acier, poutres en tôle soudées, poutres en I en béton précontraint (sections AASHTO et bulb-tee), poutres caissons en acier et poutres en auge en acier. Chaque type présente des modes de détérioration caractéristiques : les poutres en acier souffrent de corrosion (particulièrement aux emplacements des appareils d’appui et des joints de tablier), de fissuration par fatigue (aux détails soudés régis par les catégories A à E’ de l’AASHTO), de perte de section et de dommages par impact ; les poutres en béton développent des fissures de flexion et de cisaillement, un écaillage dû à la corrosion des torons et une perte de précontrainte due aux effets matériels à long terme. Le SNBI évalue l’état des poutres par le Classement de l’État de la Superstructure (B.C.02) sur une échelle de 0 à 9 et par des quantités d’état au niveau des éléments. Les méthodes d’inspection incluent l’inspection visuelle (la méthode principale), les END (UT, MT, PT, UPV, impact-écho) et l’inspection par drone pour les ponts à grande hauteur. La détérioration des poutres réduit directement les valeurs de classement de charge par la perte de section et la perte de précontrainte, ce qui peut nécessiter un affichage de restriction de charge pour garantir la sécurité du pont. La compréhension des types de poutres, des mécanismes de détérioration et des exigences d’inspection est essentielle pour les propriétaires de ponts, les inspecteurs et les ingénieurs responsables du maintien de la sécurité et de l’aptitude au service du parc de ponts routiers.
