Protection Cathodique à Courant Imposé (ICCP) pour le Béton

Principe et Différence avec la Protection Cathodique Galvanique

La Protection Cathodique à Courant Imposé (ICCP) est une méthode active de contrôle électrochimique de la corrosion qui force l’acier d’armature dans le béton à devenir la cathode d’une cellule électrochimique, supprimant ainsi la réaction de dissolution anodique (corrosion). Le système applique un faible courant continu régulé provenant d’une source d’alimentation externe à travers des anodes inertes réparties sur la surface du béton, via l’électrolyte en béton, jusqu’à l’armature en acier. Ce courant généré de l’extérieur polarise l’acier à un potentiel où la corrosion est thermodynamiquement impossible ou cinétiquement négligeable.

La cellule de corrosion dans le béton armé est identique à une pile : elle consiste en un site anodique (où l’acier se dissout), un site cathodique (où la réduction de l’oxygène a lieu), l’eau interstitielle du béton comme électrolyte (assurant la conductivité ionique), et l’acier lui-même comme voie métallique. Sans protection cathodique, le courant circulant de l’anode est égal au courant circulant vers la cathode (Ia = Ic). Lorsque l’ICCP est appliquée, le courant externe du redresseur complète le courant cathodique, réduisant le courant qui doit être fourni par la réaction de corrosion anodique. Si un courant externe suffisant est appliqué, le courant de corrosion anodique s’approche de zéro et la corrosion s’arrête effectivement.

Le comportement électrochimique de l’acier dans le béton est décrit par le diagramme de Pourbaix (diagramme potentiel-pH) du fer. Pour les structures enfouies dans le sol, la PC vise à déplacer le potentiel de l’acier dans la région d’immunité où le fer métallique est stable. Cependant, pour l’acier dans le béton, atteindre la région d’immunité nécessite des potentiels plus négatifs qu’environ -900 mV vs Cu/CuSO₄ (CSE) — des potentiels qui peuvent provoquer un dégagement d’hydrogène à la surface de l’acier, entraînant une perte d’adhérence entre l’acier et le béton et, dans les structures précontraintes, une fragilisation par l’hydrogène de l’acier à haute résistance. Par conséquent, l’ICCP pour le béton opère dans la région de passivation du diagramme de Pourbaix plutôt que dans la région d’immunité. Le courant de PC provoque des changements électrochimiques à la surface de l’acier : les ions hydroxyle (OH⁻) sont générés par la réduction cathodique de l’eau et de l’oxygène, augmentant le pH à l’interface acier-béton et repassivant l’acier. Ce mécanisme de repassivation — le soi-disant « effet secondaire » de la PC — est aujourd’hui considéré par de nombreux chercheurs comme le mécanisme dominant par lequel l’ICCP arrête la corrosion dans le béton, plutôt que l’effet de suppression thermodynamique « primaire ».

ICCP vs PC Galvanique (Sacrificielle) — Différences Clés :

Le courant ICCP produit deux effets distincts. L’effet électrocinétique primaire modifie les vitesses des réactions anodique et cathodique. Avec un courant suffisant, le potentiel de l’acier se déplace vers une valeur où la vitesse de dissolution anodique est réduite d’un facteur de 10 000 ou plus. L’effet électrochimique secondaire génère des ions hydroxyle à la surface de l’acier par des réactions cathodiques : O₂ + 2H₂O + 4e⁻ → 4OH⁻ (réduction de l’oxygène) et 2H₂O + 2e⁻ → H₂ + 2OH⁻ (réduction de l’eau à des potentiels plus négatifs). Ces ions hydroxyle augmentent le pH local, restaurant le film passif qui protège l’acier dans le béton alcalin. De plus, le courant continu appliqué provoque l’électromigration des ions chlorure loin de l’acier vers les anodes externes, réduisant progressivement la concentration de chlorures à la surface de l’acier au fil du temps. Cette action multi-mécanismes explique pourquoi l’ICCP est efficace même dans le béton à très haute teneur en chlorures où d’autres méthodes de réparation échouent.

PC Hybride (HCP) combine l’ICCP et la protection galvanique en une approche en deux phases. Dans la première phase, un courant imposé est appliqué à des niveaux élevés (typiquement 20–60 mA/m² pendant 2–8 semaines, fournissant des densités de charge de 50–500 kC/m²) pour restaurer la couche passive de l’acier. La source d’alimentation est ensuite déconnectée, et les anodes galvaniques (généralement en zinc ou alliages d’aluminium) maintiennent la passivité à des densités de courant beaucoup plus faibles (0,2–2 mA/m² comme spécifié dans l’ISO 12696 pour la prévention cathodique). La HCP est un développement relativement récent qui capitalise sur la capacité de courant élevée de l’ICCP pour la passivation initiale combinée à la nature nécessitant peu d’entretien des systèmes galvaniques pour la protection à long terme. La phase ICCP de la HCP utilise généralement des anodes en titane MMO, qui restent en place comme anodes galvaniques pendant la deuxième phase, connectées à l’acier via une résistance pour limiter le courant de sortie.

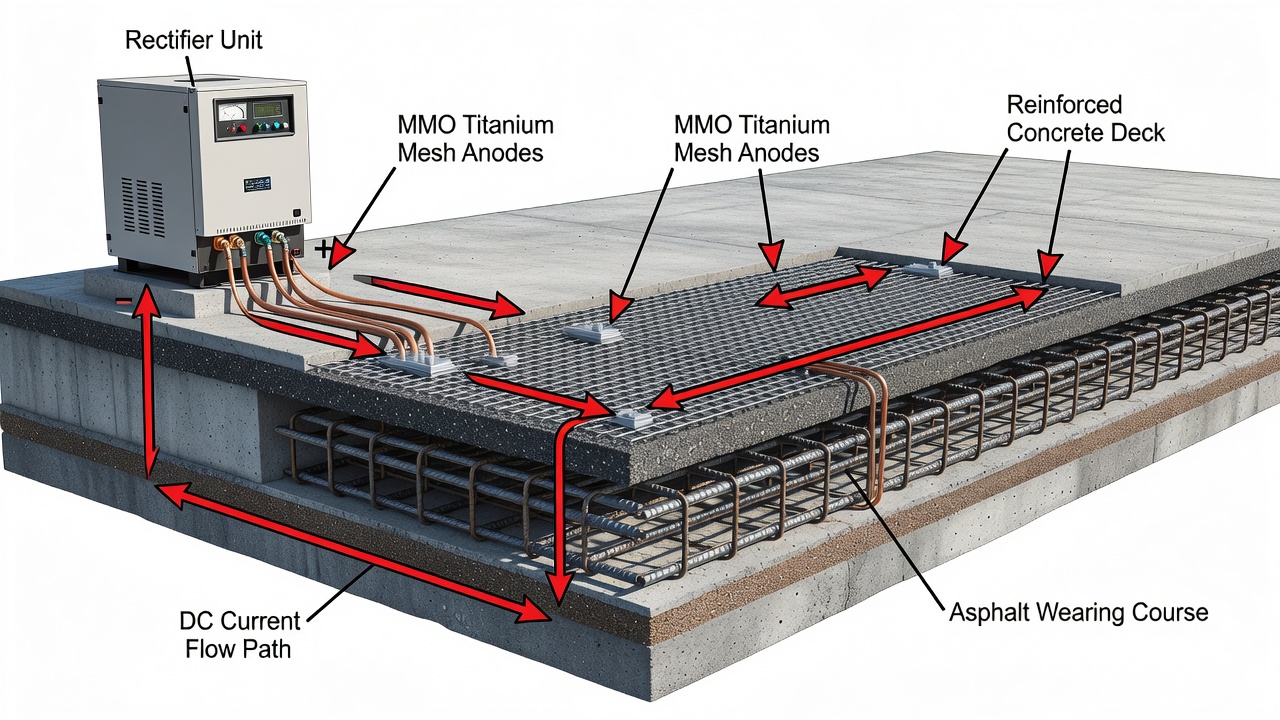

Composants du Système

Un système ICCP pour béton armé comprend six composants principaux qui travaillent ensemble pour fournir un courant contrôlé à l’armature en acier. Chaque composant doit être correctement conçu, installé et entretenu pour atteindre la durée de vie requise de 25 à 75+ ans.

Source d’Alimentation CC (Transformateur-Redresseur / Bloc d’Alimentation) : Le redresseur convertit le courant alternatif (CA) du réseau en courant continu (CC) régulé. Les spécifications du redresseur pour l’ICCP du béton incluent généralement : plage de tension de sortie de 0–24 V CC (avec une marge minimale de 15–25 % au-dessus de la tension de conception calculée pour tenir compte des augmentations futures de la résistivité du béton ou du vieillissement de l’anode), capacité de courant de sortie de 5–50 A par système (selon la surface d’acier protégée et la densité de courant requise), et mode de contrôle à courant constant avec protection contre les surintensités en tension constante. Le redresseur doit inclure une capacité d’arrêt instantané (interruption du courant en 0,1–0,5 seconde pour les mesures de dépolarisation), une protection contre les surtensions nominale de 500 joules minimum, une température de fonctionnement nominale de 45 °C ambiant, et un indice de protection NEMA 3R ou 4X pour une installation extérieure. Les types de redresseurs incluent : à prises réglables (ajustement manuel de la sortie via des prises de transformateur), à thyristor (redresseur commandé au silicium pour régulation automatique), variac (auto-transformateur variable), et à découpage (commutation haute fréquence avec contrôle numérique). Les redresseurs modernes intègrent le Transformer Rectifier Integration Module (TRIM) de Vector Corrosion ou équivalent — une interface universelle de contrôle et de surveillance qui offre un accès à distance via GSM, Ethernet ou intégration SCADA, l’enregistrement des données de courant, tension et potentiel, la notification d’alarmes pour les défauts système, et l’interruption instantanée automatique pour les tests de dépolarisation.

Système d’Anodes : Le réseau d’anodes distribue le courant de la borne positive du redresseur sur la surface du béton. Les types d’anodes sont détaillés dans la section suivante. Le système d’anodes doit assurer une distribution uniforme du courant pour garantir que toutes les zones de l’armature en acier atteignent une polarisation adéquate tout en évitant une densité de courant excessive qui pourrait provoquer une acidification de l’interface anode-béton (limite de densité de courant anodique d’environ 110 mA/m² de surface en béton — au-dessus de ce seuil, l’oxydation de l’eau à l’anode génère des ions H⁺ qui abaissent le pH, pouvant endommager la matrice de béton adjacente à l’anode). La conception du système d’anodes comprend le calcul de la longueur ou de la surface totale d’anode en fonction de la demande de courant et de la puissance nominale du matériau d’anode spécifique. Pour les anodes en ruban de titane MMO dans le béton, les courants nominaux standards sont : ruban de 10 mm de large — 2,8 mA/m, ruban de 12,7 mm — 3,5 mA/m, ruban de 19,05 mm — 5,28 mA/m, et ruban de 25,4 mm — 7,0 mA/m. Pour les anodes en treillis de titane MMO : calibre standard 16 mA/m² (1,5 mA/ft²), calibre moyen 22 mA/m² (2,1 mA/ft²), et calibre intensif 32 mA/m² (3,0 mA/ft²) de surface d’anode.

Acier d’Armature (Cathode) : L’armature en acier est connectée à la borne négative du redresseur et fonctionne comme la cathode du circuit ICCP. L’acier doit être électriquement continu — toutes les barres, étriers, cadres et treillis doivent être interconnectés avec une résistance inférieure à 1 ohm entre deux points quelconques. Les tests de continuité selon les spécifications ASTM sont effectués lors de l’installation en mesurant la résistance entre plusieurs points sur la cage ou le matelas d’armature. Si la continuité ne peut pas être vérifiée (fréquent dans les structures avec des barres à recouvrement sans connexions mécaniques ou dans les constructions plus anciennes avec armatures discontinues), des liaisons de continuité supplémentaires doivent être installées en exposant l’armature à des endroits sélectionnés et en soudant ou connectant mécaniquement des câbles en cuivre. Dans le béton précontraint, une attention particulière est requise car l’acier de précontrainte est à un niveau de contrainte élevé et peut être sensible à la fragilisation par l’hydrogène s’il est polarisé au-delà de -900 mV vs Ag/AgCl/0,5M KCl (la limite de surprotection spécifiée dans l’ISO 12696). Pour les structures précontraintes, la conception ICCP inclut généralement des électrodes de référence supplémentaires aux emplacements critiques et une surveillance redondante pour garantir que le potentiel ne dépasse jamais cette limite.

Électrodes de Référence : Les électrodes de référence installées en permanence sont les éléments de surveillance essentiels qui mesurent le potentiel de polarisation de l’armature en acier. L’électrode de référence standard pour l’ICCP du béton est l’électrode argent/chlorure d’argent (Ag/AgCl/0,5M KCl), qui fournit un potentiel stable et reproductible sur la durée de vie du système. D’autres types incluent le cuivre/sulfate de cuivre (Cu/CuSO₄ ou CSE) pour les cas où le béton est en contact avec le sol, et les électrodes de référence en zinc pour la stabilité à long terme dans les applications enterrées. La NACE SP0290 recommande un minimum de 2 à 4 électrodes de référence par zone de protection, positionnées à des emplacements représentatifs des conditions d’exposition de la structure — généralement à mi-travée des tabliers de pont, à la base des colonnes dans les infrastructures, et aux endroits présentant la concentration de chlorures la plus élevée prévue. Les électrodes de référence doivent être installées dans des tubes d’accès ou encastrées directement dans le béton lors de la construction ou de la rénovation. Elles doivent être vérifiées périodiquement par rapport à une électrode de référence portable (contrôle de précision) pour confirmer qu’elles n’ont pas dérivé au-delà de ±10 mV de leur calibration d’origine. Une dérive au-delà de cette tolérance nécessite un remplacement ou un réétalonnage. La précision des lectures des électrodes de référence a un impact direct sur la validité des résultats des tests de dépolarisation utilisés pour vérifier la protection selon le critère des 100 mV.

Câblage et Boîtes de Jonction : Le système de câblage relie le redresseur au réseau de distribution des anodes (circuit positif) et à l’armature en acier (circuit négatif), les boîtes de jonction fournissant des points de test accessibles pour les mesures de tension, de courant et de potentiel. Chaque zone de protection doit avoir un câblage positif et négatif dédié. Le câblage est codé par couleur — généralement rouge pour le positif (circuit d’anode) et noir ou blanc pour le négatif (circuit d’acier) — et installé dans des conduits étiquetés pour éviter tout croisement accidentel lors de la maintenance. Les boîtes de jonction contiennent des résistances shunt pour la mesure du courant (calibrées pour fournir 1 mV par ampère ou lecture équivalente), des bornes de test pour les lectures de potentiel des électrodes de référence, et des interrupteurs de déconnexion pour isoler les zones individuelles. La résistance de connexion fil-anode ne doit pas dépasser 0,004 ohm (4 milliohms) pour éviter une surchauffe localisée et une chute de tension réduisant l’efficacité du système. Toutes les épissures dans le câblage du circuit positif doivent être évitées entre la boîte de jonction et l’anode — des tronçons de fil continus sont requis de la boîte de jonction jusqu’au premier point de connexion de l’anode.

Revêtement Cimentaire ou Coulis : Pour les anodes en treillis de titane MMO incorporées dans les revêtements de tablier de pont, le matériau de revêtement est généralement un béton modifié au latex, un béton à la microsilice ou un mortier cimentaire modifié aux polymères appliqué sur une épaisseur minimale de 40–75 mm au-dessus du treillis d’anode. Le revêtement sert d’environnement physique pour le chemin de courant ionique de l’anode au substrat en béton et à l’armature en acier en dessous. Le revêtement doit avoir une résistivité contrôlée (typiquement 10–50 kΩ·cm) et une résistance d’adhérence suffisante au substrat en béton existant (minimum 1,0 MPa selon l’essai d’arrachement ASTM C1583). Pour les anodes en ruban scellées dans des saignées sciées, le coulis est un matériau cimentaire conducteur ou modifié aux polymères qui assure un contact électrique intime entre le ruban de titane et le béton environnant.

Types d’Anodes

Quatre principaux types d’anodes sont utilisés dans les systèmes ICCP pour les structures en béton. Le choix du type d’anode dépend de l’élément structurel à protéger (tablier, colonne, intrados, culée), de la densité de courant requise, de l’accès pour l’installation, des exigences de préparation de la surface en béton et des objectifs de durée de vie.

Treillis en Titane MMO : Le treillis en titane revêtu d’oxyde métallique mixte (MMO) est l’anode la plus couramment spécifiée pour l’ICCP sur les tabliers de pont et les grandes surfaces horizontales. Le substrat est une feuille de titane expansé fabriquée à partir de titane ASTM B265 Grade 1 ou Grade 2 — choisi pour son excellente résistance à la corrosion dans l’environnement anodique et sa capacité à former une couche d’oxyde stable. Le revêtement MMO consiste en un mélange fritté d’oxydes de métaux nobles — oxyde d’iridium (IrO₂) et oxyde de tantale (Ta₂O₅) pour les environnements de dégagement d’oxygène (la norme pour le béton, où la réaction anodique principale est l’oxydation de l’eau : 2H₂O → O₂ + 4H⁺ + 4e⁻), ou oxyde de ruthénium (RuO₂) et oxyde d’iridium (IrO₂) pour les environnements de dégagement de chlore (exposition à l’eau de mer où l’oxydation des chlorures : 2Cl⁻ → Cl₂ + 2e⁻ prédomine). Le revêtement est appliqué par décomposition thermique (application d’une solution de sels de chlorure métallique dans des solvants organiques sur le substrat en titane, puis chauffage à 350–500 °C pour décomposer les sels en couches d’oxydes) en plusieurs couches pour atteindre la charge de revêtement spécifiée.

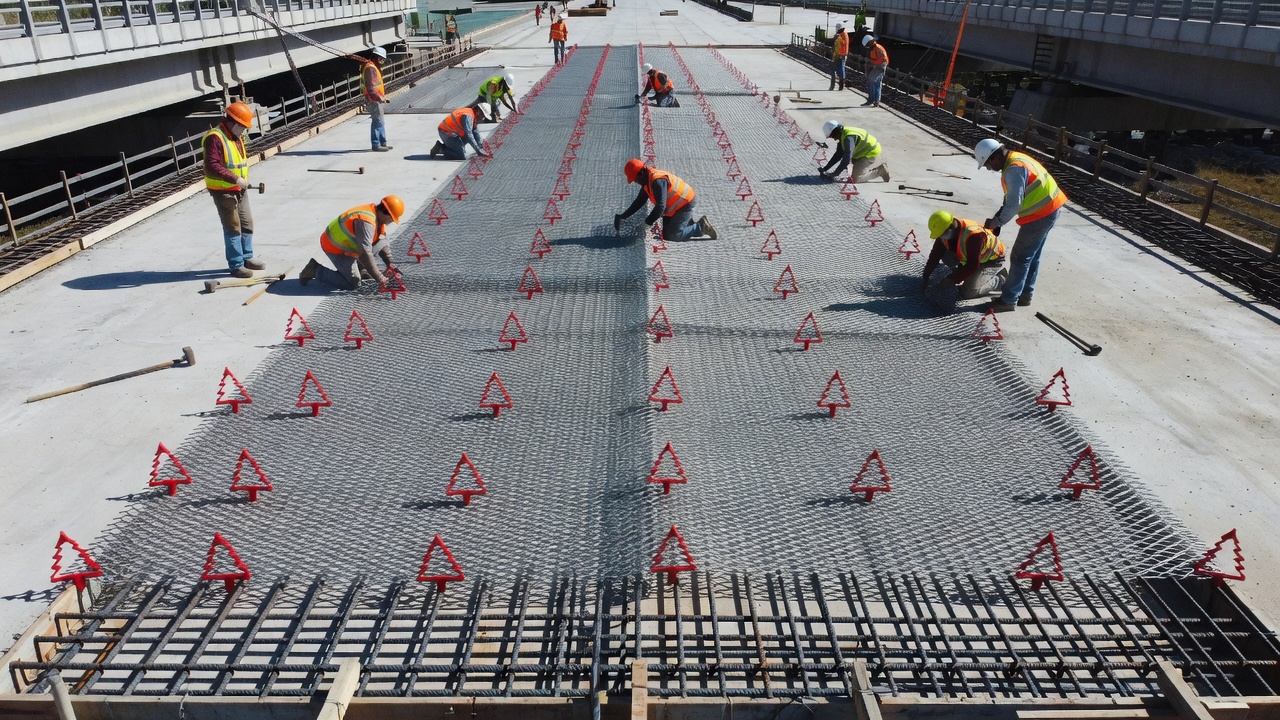

Le treillis en titane MMO est installé en déroulant le treillis sur la surface en béton préparée, en le fixant avec des attaches en plastique type « arbre de Noël » ou des broches en acier inoxydable à un espacement de 300–600 mm, puis en chevauchant les feuilles de treillis adjacentes de 50–100 mm avec les chevauchements attachés ou soudés par points pour garantir la continuité électrique. Des barres conductrices (bandes perforées en titane ou barres en acier inoxydable) sont placées perpendiculairement à l’orientation du treillis à intervalles de 3–6 mètres pour collecter le courant des feeders du redresseur et le distribuer au treillis. Le treillis est ensuite recouvert du revêtement cimentaire (40–75 mm d’épaisseur minimale). La taille des mailles du treillis est typiquement de 40–100 mm en motif losange, offrant environ 40–60 % de surface ouverte pour la pénétration du revêtement et l’adhérence au substrat.

Ruban en Titane MMO : Les anodes en ruban sont des bandes de 10–25 mm de large découpées dans une feuille de titane revêtue de MMO, installées dans des saignées sciées étroites (généralement 12 mm de large × 20 mm de profondeur) dans la surface du béton et rebouchées avec un coulis cimentaire conducteur ou un polymère chargé de carbone. Le ruban est connecté longitudinalement à une barre conductrice continue ou connecté à intervalles à des barres d’alimentation transversales placées dans des saignées plus profondes. Les anodes en ruban sont utilisées lorsqu’un revêtement est impraticable — pour les colonnes, les chevêtres de pieux, les murs et les surfaces d’intrados où l’ajout de 40–75 mm de revêtement empiéterait sur les gabarits, ajouterait une charge permanente excessive ou interférerait avec les caractéristiques architecturales. La méthode d’installation par saignées sciées produit moins de débris de construction que la mise en place d’un revêtement et peut être réalisée par phases sur des structures partiellement occupées. L’espacement entre les saignées de ruban adjacentes est calculé en fonction de la demande de courant par mètre carré de surface en béton — l’espacement typique est de 200–400 mm d’entraxe pour les besoins de courant standard. Le coulis doit atteindre une résistance d’adhérence minimale de 1,0 MPa et une résistivité compatible avec le béton existant (±20 % de la résistivité du substrat). Les anodes en ruban peuvent également être installées dans un revêtement en béton pour les nouvelles constructions — le ruban est posé sur le substrat avant la mise en place du revêtement, offrant un profil plus mince que le treillis.

Peinture Conductrice au Carbone (Conductive Anode System — CAS) : Les revêtements polymères conducteurs sont des peintures à base de solvant ou à base d’eau chargées de noir de carbone conducteur et appliquées directement sur la surface du béton en plusieurs couches jusqu’à une épaisseur de film sec totale de 10–15 mils (250–380 µm). Le système de revêtement comprend un conducteur d’anode primaire — généralement un fil à âme en platine-niobium-cuivre, de 0,031 pouce (0,79 mm) de diamètre — installé dans des saignées peu profondes (3/8 à 1/2 pouce de large × 3/4 pouce de profondeur) remplies de coulis polymère conducteur. Le système CAS distribue le courant du fil d’anode primaire à travers la peinture chargée de carbone jusqu’au béton environnant. Les avantages incluent l’applicabilité aux géométries complexes (surfaces courbes, arches, colonnes à profil cannelé), une charge permanente supplémentaire minimale et une facilité de réparation — le revêtement peut être réparé localement en nettoyant la surface et en réappliquant de la peinture. Le principal inconvénient est la durée de vie limitée de 15 à 25 ans — le polymère chargé de carbone peut se dégrader sous l’exposition aux UV, et l’interface anode-béton peut devenir acide au fil du temps en raison de l’oxydation de l’eau à l’anode, provoquant le délaminage du revêtement. Le CAS est évalué pour des densités de courant allant jusqu’à environ 35 mA/m² de surface en béton. Il convient aux structures terrestres exposées aux sels de déverglaçage mais n’est pas recommandé pour les environnements marins agressifs où les embruns salins accélèrent la dégradation.

Zinc Projeté à l’Arc (Thermal Sprayed Zinc — TSZ) : Ce type d’anode consiste en une couche de 20 mils (500 µm) d’épaisseur de zinc pur à 99 % appliquée sur une surface en béton sablée par projection à l’arc électrique — deux fils de zinc sont introduits dans un arc électrique qui fait fondre le métal, et de l’air comprimé atomise le métal fondu sur la surface préparée. Le revêtement est appliqué en plusieurs passes superposées pour obtenir une épaisseur uniforme. Le courant est distribué au revêtement de zinc par des barres de distribution en titane (généralement 12,7 mm de large × 1 mm d’épaisseur, revêtues d’oxyde métallique mixte) qui sont noyées dans la couche de zinc ou fixées à la surface du béton avant la projection. La couche de zinc elle-même a une résistivité électrique relativement élevée, et les barres de distribution en titane doivent être espacées à des intervalles de 3–6 mètres pour garantir une distribution adéquate du courant sur de grandes surfaces. Le zinc projeté à l’arc a été largement utilisé sur les infrastructures de pont en Floride, en Virginie et en Oregon, avec un coût allant de 12 $/ft² à 41 $/ft² sur plusieurs contrats du pont Howard Frankland (1992–2009). La durée de vie est typiquement de 10 à 20 ans avant qu’une réapplication ne soit nécessaire, car le revêtement de zinc se corrode de manière sacrificielle et la couche d’oxyde qui se forme peut augmenter la résistance de contact. Des humectants (produits chimiques attirant l’humidité tels que le bromure de lithium) peuvent être appliqués sur la surface de zinc pour maintenir l’humidité à l’interface anode-béton, améliorant le courant de sortie jusqu’à 7 fois par rapport aux revêtements de zinc secs.

Anodes Céramiques Conductrices : Les anodes céramiques conductrices consistent en des carreaux céramiques cuits avec des revêtements d’oxydes conducteurs (généralement de l’oxyde d’étain dopé à l’antimoine ou de l’oxyde d’indium) collés à la surface du béton. Elles offrent une capacité de courant élevée (jusqu’à 35 mA/m²) et une longue durée de vie (25–50 ans) dans les environnements sévères. Cependant, elles sont plus coûteuses que les alternatives en titane MMO et à base de carbone et sont rarement spécifiées en Amérique du Nord — la plupart des applications concernent des projets de ponts et tunnels européens.

Résumé des Critères de Sélection d’Anodes :

Redresseurs et Systèmes de Contrôle

Le redresseur est le cœur du système ICCP, convertissant le courant alternatif du réseau en courant continu régulé et fournissant la tension de polarisation qui polarise l’armature en acier. Les redresseurs ICCP modernes intègrent des capacités sophistiquées de contrôle, de surveillance et de communication qui permettent une gestion à distance du système et des tests de dépolarisation automatisés.

Types de Redresseurs :

Les redresseurs à prises réglables sont le type le plus simple et le plus robuste. La tension de sortie est ajustée en sélectionnant différentes prises sur l’enroulement secondaire du transformateur, fournissant généralement 4 à 8 paliers de tension discrets. Le courant de sortie n’est pas régulé — il varie avec la résistance de charge (résistivité du béton, état de l’anode). Les redresseurs à prises réglables conviennent aux petits systèmes avec des conditions de béton stables où un ajustement peu fréquent est requis. Les redresseurs à thyristor (SCR) utilisent l’amorçage par angle de phase de redresseurs commandés au silicium sur l’entrée CA du transformateur, offrant un ajustement continu de 0 à 100 % de la sortie. Une boucle de rétroaction maintient un courant de sortie constant indépendamment des changements de résistance de charge — c’est le mode de contrôle préféré pour l’ICCP car la densité de courant requise (mA/m² d’acier) est le paramètre de conception principal. Si la résistivité du béton augmente (par exemple, en conditions estivales sèches), le redresseur augmente automatiquement la tension pour maintenir le courant réglé. Si la résistivité diminue (par exemple, en hiver humide avec des sels de déverglaçage), la tension diminue automatiquement.

Les redresseurs à découpage utilisent la modulation de largeur d’impulsion (PWM) haute fréquence à 10–100 kHz pour réguler la sortie, éliminant le lourd transformateur 50/60 Hz. Ils atteignent un rendement de 90–96 % contre 80–85 % pour les redresseurs à thyristor traditionnels. La réduction de poids (60–80 % plus légers) et l’amélioration du rendement sont significatives pour les grands systèmes ICCP de pont où plusieurs redresseurs (un par zone) sont logés dans des armoires ou des bunkers. Les redresseurs à découpage intègrent un contrôle numérique avec des temps de montée programmables (pour éviter les brusques surtensions de courant qui pourraient endommager l’interface anode-béton), des capacités de démarrage progressif et des séquences d’interruption instantanée automatisées.

Modes de Contrôle : Les systèmes ICCP fonctionnent en mode courant constant comme stratégie de contrôle principale. Le courant de sortie est réglé à la valeur de conception (généralement 10–20 mA/m² de surface d’acier pour les tabliers de pont) et le redresseur ajuste la tension selon les besoins pour maintenir ce courant. Le mode tension constante est utilisé comme mode de secours ou pour le démarrage initial du système — la tension est réglée à la valeur de conception calculée et le courant est autorisé à varier avec les changements de charge. Le mode potentiel constant (également appelé contrôle potentiostatique) maintient le potentiel de l’acier à une valeur définie par rapport à une électrode de référence — c’est le mode de contrôle le plus sophistiqué et il est utilisé pour les structures en béton précontraint où la surprotection doit être strictement évitée. Le potentiel de l’électrode de référence est renvoyé au contrôleur du redresseur, qui ajuste le courant de sortie pour maintenir l’acier au potentiel cible (généralement -700 à -800 mV vs Ag/AgCl).

Surveillance et Contrôle à Distance (Intégration SCADA) : Les redresseurs ICCP modernes sont équipés de modules de communication qui permettent une gestion complète à distance du système. Le Transformer Rectifier Integration Module (TRIM) de Vector Corrosion est un module complémentaire universel qui offre : la surveillance en temps réel de la tension, du courant et des potentiels des électrodes de référence ; l’interruption instantanée automatisée à intervalles programmables (généralement toutes les 24 heures pendant 1–4 secondes pour capturer les potentiels instantanés hors tension, plus un test de dépolarisation complet de 24 heures annuellement) ; l’enregistrement des données avec historique horodaté de tous les paramètres du système ; la notification d’alarme pour les événements de courant haut/bas, les défauts du redresseur, les défauts à la terre et la dérive des électrodes de référence ; l’ajustement à distance du point de consigne du courant de sortie ; et une interface web via GSM, Ethernet ou réseau SCADA. L’intégration de la surveillance à distance avec les tests de dépolarisation automatisés est une avancée significative — elle élimine le besoin de déplacements du personnel sur le terrain pour chaque emplacement de redresseur pour les tests périodiques et fournit un enregistrement continu des performances du système pouvant être examiné pour la conformité aux critères de la NACE SP0290.

Dimensionnement du Redresseur : Le redresseur doit être dimensionné avec une capacité adéquate pour répondre à la demande de courant la plus défavorable de la zone protégée. Le processus de conception implique : le calcul de la surface totale d’acier dans la zone (cela nécessite l’examen des plans d’armature, du dimensionnement des barres et de l’espacement), la multiplication par la densité de courant de conception (généralement 2–20 mA/m²), l’ajout d’un facteur de sécurité de 1,25–1,50 pour les augmentations futures de la demande, le calcul de la tension nécessaire pour faire circuler ce courant à travers la résistance du circuit (résistivité du béton × espacement des anodes + résistance du câblage + résistances de connexion), et l’ajout d’une marge de tension de 15–25 % au-dessus de la valeur calculée. Pour une zone typique de tablier de pont de 1 000 m² de surface d’acier à 15 mA/m², la demande de courant est de 15 A. Avec un besoin en tension calculé de 12 V basé sur une résistivité du béton de 20 kΩ·cm et un espacement d’anode de 300 mm, la spécification du redresseur serait : 20 A minimum à 15 V, mode courant constant, avec surveillance à distance.

Surveillance ICCP

La surveillance est essentielle pour vérifier que le système ICCP fournit une protection efficace et pour détecter les problèmes — défauts du redresseur, détérioration de l’anode, dérive des électrodes de référence ou problèmes de câblage — avant qu’ils ne compromettent la protection de l’armature en acier. La NACE SP0290 définit les exigences de surveillance pour l’ICCP sur le béton exposé à l’atmosphère.

Mesures de Potentiel : La mesure de surveillance fondamentale est le potentiel structure-électrolyte — la différence de tension entre l’armature en acier et une électrode de référence placée sur ou encastrée dans le béton. Cette mesure est exprimée en millivolts (mV) par rapport au type d’électrode de référence (Ag/AgCl/0,5M KCl ou Cu/CuSO₄). La mesure est prise dans trois conditions : potentiel naturel (de corrosion libre) — le potentiel avant l’application de la PC, indiquant si la corrosion est active ; potentiel instantané hors tension — le potentiel mesuré dans les 0,1–0,5 seconde suivant l’interruption du courant de PC, représentant le potentiel polarisé de l’acier sans l’erreur de chute ohmique (IR) causée par le passage du courant à travers la résistance du béton ; et potentiel dépolarisé (de décroissance) — le potentiel mesuré après que le courant de PC a été coupé pendant 24 heures (ou plus pour les structures massives), représentant le potentiel de corrosion naturel de l’acier à mesure que la polarisation se dissipe.

Le Critère de Décroissance de Polarisation de 100 mV (NACE SP0290 / AMPP SP0216) : Le critère standard pour une PC efficace est que l’armature en acier doit présenter une décroissance de polarisation minimale de 100 mV dans les 24 heures (ou une période plus longue avec justification appropriée) à partir du potentiel instantané hors tension. Le critère des 100 mV est préféré aux critères de potentiel absolu car il est indépendant du type d’électrode de référence (il fonctionne avec des électrodes Ag/AgCl, CSE ou zinc), il est indépendant du potentiel de corrosion naturel de l’acier (qui peut varier de -100 mV pour l’acier passif à -600 mV pour l’acier en corrosion active), et il prend en compte l’effet de repassivation de la PC plutôt que la simple suppression thermodynamique. La décroissance de polarisation représente le décalage du potentiel de l’acier provoqué par le courant de PC — si, lorsque le courant est coupé, le potentiel décroît d’au moins 100 mV, cela prouve que la PC atteignait au moins 100 mV de polarisation. Le critère des 100 mV a été corrélé à une réduction du taux de corrosion d’au moins un ordre de grandeur (réduction de 90 %) par des études en laboratoire et une validation sur le terrain.

Procédure de Test de Dépolarisation : Le test est effectué en interrompant le courant de PC (manuellement ou en utilisant la fonction d’arrêt instantané à distance du redresseur), en enregistrant le potentiel instantané hors tension dans les 0,5 seconde, puis en enregistrant le potentiel à intervalles au cours des 24 heures suivantes — généralement à 1, 2, 4, 8, 12 et 24 heures. La décroissance de potentiel à chaque intervalle est calculée comme la différence entre le potentiel à ce moment et le potentiel instantané hors tension. Une décroissance totale de 100 mV ou plus à tout moment dans la période de 24 heures (ou plus) satisfait au critère. La forme de la courbe de décroissance du potentiel fournit des informations diagnostiques supplémentaires : une décroissance initiale rapide (pente raide dans les premières 1 à 4 heures) indique qu’une grande partie de la polarisation était due à des effets de concentration à la surface de l’acier, ce qui est normal pour les systèmes bien polarisés. Une décroissance lente et peu profonde (pente progressive sur 12 à 24 heures) indique que la PC a provoqué des changements chimiques significatifs à l’interface acier-béton (l’effet secondaire de repassivation), ce qui est la forme la plus bénéfique de polarisation.

Surveillance de la Densité de Courant : La densité de courant de fonctionnement à la surface de l’acier doit être mesurée et enregistrée pour vérifier qu’elle reste dans la plage de conception. L’ISO 12696 indique que la PC pour la plupart des structures en béton fonctionne à 2–20 mA/m² de surface d’acier. Pour la prévention cathodique (protection de l’acier qui n’a pas encore initié la corrosion), la densité de courant requise est de 0,2–2 mA/m². La densité de courant est calculée en divisant le courant total de la zone (mesuré au redresseur ou via des résistances shunt dans les boîtes de jonction) par la surface d’acier estimée dans la zone. Des valeurs de densité de courant inférieures à la plage de conception suggèrent que le système sous-protège l’acier ; des valeurs significativement supérieures à la plage de conception peuvent indiquer un court-circuit électrique ou une demande de courant excessive qui pourrait conduire à une consommation prématurée de l’anode ou à des dommages au béton à l’interface anode-béton. La limite supérieure à l’interface anode-béton est d’environ 110 mA/m² — au-delà, l’acidification due à l’oxydation de l’eau peut provoquer le décollement du revêtement ou du coulis.

Limites de Surprotection : Pour l’acier d’armature ordinaire, le potentiel instantané hors tension doit être maintenu plus positif que -900 mV vs Ag/AgCl/0,5M KCl (environ -1 100 mV vs CSE) pour éviter le dégagement d’hydrogène à la surface de l’acier. Pour l’acier de précontrainte, la limite est plus stricte : les potentiels instantanés hors tension ne doivent pas dépasser -900 mV vs Ag/AgCl/0,5M KCl (ISO 12696). Des potentiels plus négatifs que cette valeur peuvent provoquer la formation d’hydrogène atomique à la surface de l’acier et sa diffusion dans l’acier à haute résistance, entraînant une fragilisation par l’hydrogène — un mécanisme de rupture catastrophique et fragile sans avertissement. Les systèmes ICCP pour béton précontraint doivent inclure des électrodes de référence redondantes, des alarmes automatiques de surpotentiel sur le redresseur et des limites de sortie du redresseur qui empêchent le courant de dépasser le niveau nécessaire pour maintenir les potentiels au-dessus du seuil de surprotection.

Surveillance de la Résistivité du Béton : La résistivité du béton est un paramètre important qui affecte à la fois les performances du système de PC (la résistivité détermine la tension nécessaire pour faire circuler le courant de conception) et le taux de corrosion de l’acier non protégé (une faible résistivité favorise des taux de corrosion élevés). La résistivité peut être mesurée à l’aide de capteurs de résistivité à 2 ou 4 sondes encastrés selon la méthodologie ASTM G57. Valeurs typiques de résistivité du béton : saturé de chlorures (zone d’immersion marine) — 0,9–1,5 kΩ·cm ; saturé de sels de déverglaçage (conditions hivernales de tablier de pont) — 2–10 kΩ·cm ; béton humide — 10–50 kΩ·cm ; béton sec (parking intérieur, climat sec) — 50–200+ kΩ·cm. Lorsque la résistivité du béton augmente significativement (par exemple, conditions estivales sèches), la tension du système de PC doit augmenter pour maintenir le courant réglé. Si le redresseur est déjà à tension maximale, le courant de sortie chutera et l’acier pourrait ne pas atteindre une polarisation adéquate. Cette variation saisonnière est normale et est prise en compte dans la marge de conception de 15–25 % de capacité de tension.

Critères NACE SP0290

La NACE SP0290 (maintenant maintenue par l’AMPP sous la référence SP0216) — « Standard Practice — Impressed Current Cathodic Protection of Reinforcing Steel in Atmospherically Exposed Concrete Structures » — est la norme directrice pour la conception, l’installation, l’exploitation et la surveillance des systèmes ICCP. La norme a été publiée pour la première fois par NACE International en 1990, mise à jour en 2007 et plus récemment en 2019 (Réf. n° 21043, ISBN 1-57590-103-X).

Applicabilité : La SP0290 couvre l’ICCP pour les structures en béton armé exposées à des conditions atmosphériques — tabliers de pont, parkings, façades de bâtiments, piles au-dessus de la zone de projection. Pour les structures en béton enterrées ou immergées, la NACE SP0408 (Cathodic Protection of Reinforcing Steel in Buried or Submerged Concrete Structures) s’applique. Pour les projets internationaux, l’ISO 12696:2016 (Cathodic Protection of Steel in Concrete) fournit des critères équivalents avec quelques différences dans les conventions d’électrodes de référence et les valeurs limites spécifiques.

Exigences relatives à l’Expert en la Matière (SME) : La norme exige que la personne responsable de la conception, de la surveillance et de l’interprétation des systèmes ICCP soit certifiée NACE CP Niveau 4 (Spécialiste en Protection Cathodique) ou possède une qualification et une expérience nationales ou internationales équivalentes. L’exigence d’expérience minimale pour le SME est de trois ans de travaux documentés en protection cathodique sur structures en béton.

Critères de Protection (Section 5 de la SP0290) : Le critère principal est la décroissance de polarisation de 100 mV dans un délai n’excédant pas 24 heures (ou plus long si justifié par les caractéristiques de la structure et documenté dans les dossiers du projet). La polarisation est définie comme le changement net du potentiel mesuré entre la structure et une électrode de référence lors de l’interruption du courant de PC, excluant toute contribution de chute ohmique (IR). La norme autorise des critères alternatifs — le décalage de polarisation de 100 mV (différence de potentiel entre le potentiel naturel et le potentiel polarisé avec la PC allumée, corrigée de la chute ohmique) ou le critère de potentiel absolu (-850 mV vs CSE pour l’acier dans des environnements simulant le sol) — mais la décroissance de 100 mV est la méthode la plus couramment spécifiée et acceptée pour les structures en béton car elle exclut automatiquement la chute ohmique.

Limites de Surprotection (Section 6) : La SP0290 met en garde contre l’application d’un courant de PC excessif qui pourrait provoquer : la fragilisation par l’hydrogène de l’acier de précontrainte (limite les potentiels instantanés hors tension à -900 mV vs Ag/AgCl/0,5M KCl), la perte d’adhérence entre l’acier et le béton, ou l’endommagement de la matrice de béton. La norme exige que si l’une de ces conditions pourrait se produire, le système de PC doit être conçu avec une surveillance redondante, une limitation automatique du courant et des fonctions de sécurité.

Exigences de Surveillance (Section 7) : La norme spécifie : l’inspection mensuelle des sources d’alimentation — vérifier que la tension et le courant de sortie sont à ±10 % des valeurs de conception, contrôler les voyants lumineux et les compteurs, enregistrer toutes les lectures ; les relevés annuels — mesurer les potentiels structure-électrolyte à toutes les électrodes de référence, effectuer des tests de dépolarisation pour vérifier le critère des 100 mV, inspecter les boîtes de jonction et le câblage ; et les inspections approfondies à des intervalles n’excédant pas 3–5 ans — vérifier la précision des électrodes de référence par rapport à des électrodes de référence portables, inspecter l’état des anodes (relevé de délamination du revêtement, essais d’adhérence du revêtement, intégrité du coulis), rechercher les courts-circuits électriques, les connexions à la terre, la précision des compteurs, l’efficacité du redresseur et la résistance du circuit.

Exigences de Documentation (Section 8) : La SP0290 exige une documentation complète comprenant : des plans de récolement montrant les emplacements de tous les composants du système (redresseur, anodes, électrodes de référence, boîtes de jonction, conduits de câblage) ; les calculs de conception montrant la surface d’acier par zone, la densité de courant requise, les besoins en tension, le dimensionnement des anodes ; les résultats d’essais initiaux incluant les potentiels naturels, les potentiels instantanés hors tension après la première activation et la distribution de la densité de courant ; les rapports de relevés périodiques avec toutes les mesures de potentiel, les courbes de dépolarisation et les données du journal du redresseur ; et les registres de maintenance pour toutes les réparations, ajustements et remplacements de composants.

Autres Normes Applicables :

Inspection ICCP

Une inspection régulière est essentielle pour garantir que les systèmes ICCP continuent de fournir une protection efficace contre la corrosion tout au long de leur durée de vie de conception. L’étude du Virginia DOT (VTRC 07-R35) a documenté que nombre des 12 systèmes ICCP installés sur les ponts de Virginie dans les années 1980 et 1990 avaient échoué ou fonctionnaient de manière sous-optimale parce que l’inspection et la maintenance avaient été négligées après la conclusion des projets de recherche.

Inspection Mensuelle (Vérification du Redresseur) : Le redresseur doit être visité mensuellement pour vérifier : la tension de sortie à ±10 % du point de consigne ; le courant de sortie à ±10 % du point de consigne ; le bon fonctionnement des voyants lumineux et de l’affichage numérique ; l’absence de codes d’erreur ou de conditions d’alarme ; l’absence de signes de dommages physiques, d’infiltration d’eau ou d’infestation parasitaire dans l’armoire du redresseur ; et tous les disjoncteurs et fusibles en position fermée. Les lectures sont enregistrées sur une feuille de relevé système (papier ou numérique). Si une lecture s’écarte de plus de 10 % de la valeur de conception, la cause doit être recherchée — les causes courantes incluent : le séchage du béton (augmentation de la résistivité, courant plus faible), l’humidification du béton avec des sels de déverglaçage (diminution de la résistivité, courant plus élevé), la détérioration de l’anode (augmentation de la résistance, courant plus faible), les dommages au câblage ou la défaillance d’un composant du redresseur.

Inspection Annuelle (Vérification des Performances) : Le relevé annuel doit inclure : la mesure des potentiels instantanés hors tension à toutes les électrodes de référence permanentes — le courant est interrompu (manuellement ou via la fonction à distance du redresseur) et le potentiel enregistré dans les 0,5 seconde ; un test de dépolarisation de 24 heures — le courant reste coupé pendant 24 heures (ou plus) avec des mesures de potentiel enregistrées à 1, 2, 4, 8, 12 et 24 heures pour construire une courbe de dépolarisation ; la vérification que le critère de décroissance de polarisation de 100 mV est satisfait ; si le critère n’est pas atteint, l’investigation de la cause (courant insuffisant, déconnexion de l’anode, dérive de l’électrode de référence, ou activité de corrosion accrue nécessitant un courant plus élevé) ; et la mesure de la précision des électrodes de référence en comparant les lectures des électrodes permanentes à une électrode de référence portable placée adjacent à chaque électrode permanente (la différence doit être inférieure à ±10 mV).

Tous les 3 à 5 Ans (Inspection Complète du Système) : L’inspection complète du système comprend : l’évaluation de l’état des anodes — pour le treillis MMO dans les revêtements, le revêtement est sondé pour détecter la délamination (traînage de chaîne ou sondage au marteau), et des carottes sont prélevées à des emplacements représentatifs (minimum 2 par zone) pour l’inspection visuelle de l’interface anode-béton ; pour les revêtements conducteurs, un essai d’adhérence selon ASTM D3359 est effectué, et toutes les zones de cloquage, pelage ou décoloration sont quantifiées ; pour le zinc projeté à l’arc, l’épaisseur est mesurée à l’aide de jauges magnétiques (minimum 15 mils restants), et la surface de zinc est inspectée pour l’accumulation d’oxyde. Vérification du système de câblage — les mesures de résistance à toutes les boîtes de jonction vérifient la continuité des circuits positif et négatif ; toutes les connexions sont inspectées pour détecter la corrosion ou les terminaisons desserrées ; les tests de défaut à la terre vérifient que le circuit négatif n’est pas mis à la terre (résistance à la terre >1 MΩ). Test d’efficacité du redresseur — la puissance d’entrée CA et la puissance de sortie CC sont mesurées pour calculer l’efficacité ; si l’efficacité est tombée en dessous de 80 % pour les unités à prises ou à thyristor, ou en dessous de 88 % pour les unités à découpage, le redresseur peut nécessiter une révision ou un remplacement. Remplacement ou réétalonnage des électrodes de référence — toute électrode de référence permanente qui a dérivé de plus de ±20 mV par rapport à son étalonnage d’origine doit être remplacée. Inventaire des pièces de rechange — les fusibles, les parasurtenseurs et les cartes de commande du redresseur doivent être vérifiés disponibles.

Défaillances Courantes des Systèmes ICCP (d’après l’Étude de Terrain du Virginia DOT) : L’étude VTRC 07-R35 a documenté les modes de défaillance suivants sur 12 systèmes ICCP de ponts en Virginie : alimentation déconnectée mais jamais rétablie (Route 99 Over Peak Creek — système déconnecté du poteau électrique et jamais rebranché ; Route 15 Over Willis River — alimentation déconnectée pour raisons inconnues, structure entièrement remplacée en 2006) ; fusibles manquants (Zone 3 sur le pont Smart Road a fonctionné pendant des années avec un courant nul en raison d’un fusible manquant qui n’a jamais été détecté car la surveillance mensuelle n’était pas effectuée) ; défaillances de cartes de commande (système I-64 WBL Hampton Roads Bridge-Tunnel jamais mis sous tension avec succès après l’installation — problèmes de carte de commande, courts-circuits, problèmes de redresseur et de mise à la terre ont été théoriquement envisagés mais jamais résolus sur le tablier de plus de 400 000 ft²) ; défaillances d’afficheurs LCD (I-64 EBL au-dessus de 13th View Street — afficheur LCD non fonctionnel, système fonctionnant à l’aveugle sans vérification de la sortie) ; dommages causés par la foudre et vandalisme provoquant des défaillances du redresseur.

Enregistrement et Suivi : Chaque système ICCP doit être enregistré dans le système de gestion des actifs de l’agence avec : un identifiant unique, la date d’installation, la durée de vie de conception, la configuration des zones, le modèle et le numéro de série du redresseur, les paramètres de performance clés (densité de courant de conception, type d’anode, emplacements des électrodes de référence) et l’état d’inspection actuel. Cet enregistrement garantit que les systèmes ne sont pas « orphelins » lorsque les contrats d’installation initiaux expirent ou lorsque le personnel responsable change d’affectation.

ICCP pour les Tabliers de Pont

Les tabliers de pont sont l’application la plus courante de l’ICCP pour les structures en béton — ils sont directement exposés aux sels de déverglaçage, à l’usure du trafic et aux cycles de gel-dégel, ce qui en fait l’élément le plus vulnérable à la corrosion de la plupart des ponts.

Développement Historique : Le premier système ICCP sur tablier de pont a été installé par le California Department of Transportation (Caltrans) sur le pont Sly Park Road en juin 1973. Le système utilisait une couche de roulement asphaltique conductrice avec du coke breeze (granulat de carbone) comme anode. Après plusieurs années de fonctionnement, la section protégée du tablier ne présentait aucune nouvelle délamination (sauf dans les zones ayant été injectées à l’époxy pour la réparation des fissures avant l’installation de la PC), tandis que la section non protégée du même tablier continuait de se détériorer avec l’apparition de nouveaux éclats et délaminations chaque année. Cette démonstration a prouvé de manière concluante que l’ICCP pouvait arrêter la corrosion en cours dans les tabliers de pont contaminés par les chlorures.

Étude Battelle (1988–1989) : En 1988, plus de 275 ponts aux États-Unis et au Canada étaient équipés de systèmes de protection cathodique, couvrant une surface totale de béton d’environ 9 000 000 ft² (840 000 m²). La plupart des ponts avaient 20 à 35 ans au moment de l’application de la PC. 90 % des systèmes se trouvaient dans des régions d’utilisation de sels de déverglaçage et 10 % dans des environnements marins. L’étude a révélé que 80 % des systèmes de PC fonctionnaient de manière satisfaisante, la majorité utilisant la technologie ICCP. Le taux de 20 % de non-fonctionnement était principalement attribué au manque de surveillance et de maintenance plutôt qu’à des défaillances technologiques fondamentales.

Principales Installations ICCP sur Tabliers de Pont :

Tunnel Clyde, Glasgow, Écosse : 2 460 ft (750 m) de long, tunnel bitube de 30 ft (9 m) de diamètre sous la rivière Clyde. La spécification ICCP exigeait une durée de vie opérationnelle de 25 ans. Le système utilisait un treillis en titane MMO dans un revêtement en béton pour les parois du tunnel et des anodes en ruban de titane MMO scellées dans des saignées pour le toit du tunnel (intrados). Le tunnel a été divisé en 187 zones de protection indépendantes, chacune d’environ 4 ft (1,2 m) de large, correspondant aux joints de segment en fonte du tunnel. Chaque zone était alimentée par son propre redresseur avec contrôle et surveillance indépendants. Selon un rapport d’état de 2015 (20 ans après l’installation), le système ICCP fonctionnait comme prévu et les réparations en béton n’étaient pas nécessaires — la PC avait efficacement atténué tous les dommages de corrosion ultérieurs depuis l’installation.

Viaducs Autoroutiers Midland Links, Royaume-Uni : Environ 13 miles (21 km) de voies à double chaussée surélevées comprenant plus de 1 300 travées, entretoises et joints de dilatation soutenus par plus de 3 600 colonnes. L’ICCP a été installée sur plus de 740 ponts individuels dans ce complexe, ce qui en fait l’un des plus grands déploiements d’ICCP au monde. Le système utilisait des anodes en ruban de titane MMO dans des saignées sciées pour les colonnes et des treillis en titane MMO dans des revêtements pour les surfaces de tablier. Le projet Midland Links a été crucial dans le développement des techniques d’installation pour l’ICCP à grande échelle — y compris les stratégies de zonage pour les structures multi-éléments, les techniques pour assurer la continuité électrique dans des configurations d’armature complexes, et les approches de surveillance rationalisées pour des centaines de zones individuelles.

Pont Howard Frankland, Tampa, Floride : Un pont de plus de 3 miles, 8 voies, transportant 180 000 véhicules par jour traversant Tampa Bay, construit en 1960. Le Florida DOT a exécuté un total de 21 contrats de PC sur cette structure cumulativement évalués à environ 15 millions de dollars. Le premier contrat (1987) a installé l’ICCP sur des chapeaux de pieux et des colonnes sélectionnés à 25 $/ft² — ce système comprenait des capacités de surveillance à distance, ce qui était pionnier pour l’époque. Les contrats ultérieurs ont utilisé à la fois l’ICCP (treillis en titane encapsulé dans du gunite pour colonnes et entretoises, adjugé à 161,50 $/ft² en 2009) et des systèmes galvaniques (métallisation au zinc projeté à l’arc à 12–41 $/ft², chemises de pieux à 42 $/ft² initialement pour atteindre 12 187 $ par pieu en 2009). Le pont reste en service à pleine charge plus de 60 ans après sa construction, les systèmes de PC protégeant continuellement les éléments d’infrastructure de la corrosion dans l’environnement marin agressif.

Hampton Roads Bridge-Tunnel, Virginie : La structure originale de 1958 traverse l’embouchure de la rivière James avec une surface de tablier estimée à plus de 400 000 ft². La réhabilitation en 1998 a inclus un revêtement en béton modifié au latex contenant un treillis d’anode en titane avec catalyseur MMO pour l’ICCP. Malheureusement, le démarrage du système a été problématique — le système n’a jamais été mis sous tension avec succès en raison de problèmes de carte de commande, de courts-circuits et de problèmes de redresseur qui n’ont jamais été complètement résolus. Ce cas illustre l’importance de tests approfondis lors de la mise en service du système et les conséquences de problèmes de démarrage non résolus.

Pont Smart Road de Virginie, Blacksburg, Virginie : Cette structure est remarquable car le système ICCP a été installé lors de la nouvelle construction — une application rare de PC sur un pont neuf plutôt que comme mesure de réhabilitation. Le tablier de 14 000 ft² a été protégé en 5 zones indépendantes utilisant un treillis en ruban de titane MMO incorporé directement dans le béton coulé en place original (pas un revêtement). Le système a été activé en janvier 2000 avec des densités de courant initiales de 5,76–11,03 mA/m² (0,576–1,103 mA/ft²). Les besoins en tension mesurés variaient de 1,38–2,38 V initialement, passant à 2,10–3,34 V après 16 mois, puis se stabilisant à 1,9–3,3 V en 2002. En 2007, la Zone 3 s’est avérée avoir un fusible manquant (courant nul) et la Zone 4 était passée de 3,34 A à 2,12 A. Le système a démontré que l’ICCP peut effectivement empêcher l’initiation de la corrosion dans les nouvelles constructions, mais a également souligné l’exigence de surveillance continue.

Paramètres de Conception pour l’ICCP des Tabliers de Pont :

Durée de Vie de l’ICCP

La durée de vie d’un système ICCP dépend de la durabilité de ses composants — en particulier les anodes, les électrodes de référence, le câblage et le redresseur. Les composants électroniques (redresseurs, contrôleurs, enregistreurs de données) sont généralement les premiers à défaillir, pas les anodes. Un plan de durée de vie complet doit aborder à la fois les composants électrochimiques et les composants électriques/électroniques.

Durée de Vie des Anodes :

Facteurs Clés Affectant la Durée de Vie de l’ICCP :

Taux d’épuisement du revêtement — Les revêtements MMO sur les anodes en titane sont consommés à un taux proportionnel à la densité de courant de fonctionnement. À la densité de courant de conception (16 mA/m² pour le treillis standard), le taux de consommation du revêtement est inférieur à 1 gramme par an par mètre carré d’anode. À des densités de courant plus élevées ou si le système est exploité à une puissance augmentée (en raison d’une résistivité accrue du béton ou d’une marge de tension du redresseur), la consommation du revêtement s’accélère. La charge en métaux précieux du revêtement (généralement 5–15 g/m² d’IrO₂ + Ta₂O₅) détermine la charge totale qui peut être transmise avant que le revêtement ne soit épuisé. Des essais de durée de vie accélérée dans un électrolyte Na₂SO₄ ou NaCl à température élevée (60–80 °C) et à haute densité de courant (100–1 000 fois la valeur de conception) sont utilisés par les fabricants pour prédire la durée de vie.

Attaque des fluorures sur le substrat en titane — Le titane est sensible à la corrosion en présence d’ions fluorure (F⁻) , qui peuvent être présents dans le béton provenant de granulats contaminés, de certains adjuvants chimiques, ou d’environnements exposés à des produits chimiques contenant des fluorures. Les ions fluorure attaquent la couche d’oxyde protectrice du titane, conduisant à une corrosion localisée rapide du substrat. Si les anodes en titane sont exposées à des environnements fluorés, le revêtement MMO doit assurer une couverture complète sans défauts, et des matériaux d’anode alternatifs (par exemple, substrat en niobium) doivent être envisagés.

Intégrité de l’étanchéité du câble — La jonction entre l’anode en titane et le câble conducteur en cuivre est le point le plus vulnérable du circuit d’anode. L’infiltration d’eau dans cette jonction crée une pile galvanique entre le titane et le cuivre, conduisant à une corrosion rapide du conducteur en cuivre. Toutes les connexions anode-câble doivent être hermétiquement scellées avec plusieurs couches de gaine thermorétractable, de résine epoxy et de composés anti-humidité. Des essais de traction (100 N minimum), des essais d’isolement (résistance d’isolement >100 MΩ) et des essais de pression hydrostatique (pour les installations immergées) sont utilisés pour vérifier l’intégrité de l’étanchéité du câble.

Dérive des électrodes de référence — Les électrodes de référence permanentes ont des durées de vie finies. Les électrodes Ag/AgCl/0,5M KCl durent généralement 10 à 20 ans avant que l’électrolyte interne ne se dessèche ou ne se contamine. Les électrodes de référence en zinc peuvent durer 25 ans ou plus dans les applications enterrées mais peuvent développer une couche d’oxyde passive qui augmente la résistance. Les électrodes de référence doivent être vérifiées par rapport à un standard portable à chaque inspection annuelle, et les électrodes qui ont dérivé de plus de ±20 mV doivent être remplacées.

Durée de vie du redresseur et des composants électroniques — Le bloc d’alimentation du redresseur a une durée de vie typique de 15–25 ans pour les unités à base de condensateurs électrolytiques (les condensateurs se dessèchent avec le temps, augmentant l’ondulation et réduisant l’efficacité) et de 20–30 ans pour les unités à base de transformateurs (limité par le vieillissement de l’isolation et la saturation du noyau). Les redresseurs à découpage avec transformateurs haute fréquence ont la plus forte densité de composants et sont plus susceptibles de tomber en panne en raison des surtensions de foudre, des pics de tension et du stress thermique. Les dispositifs de protection contre les surtensions (nominalement 500 joules minimum comme spécifié par la NACE) doivent être vérifiés à chaque inspection annuelle et remplacés tous les 5 à 10 ans. Le remplacement du redresseur doit être inclus dans le plan de coût du cycle de vie du système à intervalles de 20 ans.

Durée de vie du revêtement en béton : Pour les systèmes à treillis MMO incorporés dans des revêtements cimentaires, le revêtement lui-même a une durée de vie de 15 à 35 ans selon le chargement du trafic, l’exposition au gel-dégel, le matériau du revêtement (le béton modifié au latex a la durée de vie la plus longue prouvée sur le terrain pour les tabliers de pont) et la qualité de l’installation. La délamination ou l’usure du revêtement expose le treillis au trafic direct et aux dommages mécaniques, nécessitant le remplacement du revêtement. Le coût de remplacement du revêtement est significatif et peut dépasser 60 % du coût total du système ICCP. Cependant, le treillis d’anode MMO peut être réutilisé après le remplacement du revêtement s’il n’a pas subi de dommages mécaniques lors de l’enlèvement du revêtement. C’est une considération importante dans l’analyse du coût du cycle de vie.

Considérations sur le Coût du Cycle de Vie :

Statistiques de Performance Terrain (d’après CONREPNET et le US Army Corps of Engineers) : Les données suivantes comparent la réparation conventionnelle du béton (réparation par pièces sans PC) à la réparation avec protection cathodique : après 5 ans — 80 % des réparations conventionnelles satisfaisantes contre 85 % des réparations avec PC satisfaisantes ; après 10 ans — 30 % des réparations conventionnelles satisfaisantes contre 80 % des réparations avec PC satisfaisantes ; après 25 ans — 10 % des réparations conventionnelles satisfaisantes contre 60 % des réparations avec PC satisfaisantes. La conclusion est claire : la PC (y compris l’ICCP) offre des performances à long terme nettement supérieures à la réparation conventionnelle pour les structures contaminées par les chlorures, l’avantage augmentant avec le temps.

Applications Aéroportuaires

L’ICCP pour les infrastructures aéroportuaires est appliquée principalement aux éléments en béton armé des parkings, des terminaux et des installations annexes exposés aux produits chimiques de dégivrage et aux environnements marins. Les chaussées rigides aéroportuaires (pistes, voies de circulation, aires de trafic) sont généralement en béton non armé à joints (JPCC) sans armature continue — le seul acier encastré est constitué de barres de goujon aux joints — donc l’ICCP est moins couramment spécifiée pour les chaussées aéronautiques en tant que telles.

Aéroport International Hartsfield-Jackson d’Atlanta — l’aéroport le plus fréquenté du monde en termes de trafic passagers — fait référence à la protection cathodique dans ses Normes de Projets d’Investissement, exigeant l’ancrage, la ventilation et la protection cathodique pour certains éléments métalliques enterrés dans les systèmes de carburant et les infrastructures de services publics. Les parkings aéroportuaires d’Atlanta et d’autres grands hubs intègrent souvent l’ICCP ou la PC galvanique pour les tabliers et rampes en béton exposés aux produits chimiques de dégivrage apportés par les véhicules depuis les aires de dégivrage des aéronefs.

Parkings Aéroportuaires : Les parkings à plusieurs niveaux des aéroports comptent parmi les structures les plus sujettes à la corrosion dans l’environnement bâti. Ils reçoivent des produits chimiques de dégivrage apportés par les véhicules des passagers qui se garent dans les parkings de courte durée près des terminaux ou par les véhicules de service des compagnies aériennes qui opèrent sur les aires de trafic. Les chlorures des fluides de dégivrage (principalement l’acétate de potassium, le formiate de sodium et l’éthylène/propylène glycol avec additifs) pénètrent les surfaces des tabliers en béton par les joints, les fissures et l’usure de surface. Le risque de corrosion est exacerbé par le microclimat humide et confiné typique des parkings fermés — une humidité relative élevée (70–95 %) et une circulation d’air limitée maintiennent le béton dans un état humide qui favorise le transport ionique et les réactions de corrosion. L’ICCP pour les parkings utilise généralement des systèmes d’anodes en ruban MMO ou en peinture conductrice au carbone, avec un zonage correspondant aux niveaux de tablier individuels ou aux joints de dilatation. La surveillance est essentielle car les parkings sont occupés par le public et l’accès pour l’inspection est limité sans perturbation de la circulation.

Infrastructure des Aires de Trafic et des Aires de Dégivrage : Bien que les pistes et les voies de circulation ne soient pas armées, les aires de trafic et les aires de dégivrage contiennent parfois des armatures en acier lorsqu’elles ont été conçues pour des charges d’aéronefs lourdes, et elles sont exposées aux plus fortes concentrations de produits chimiques de dégivrage. Les systèmes de collecte des fluides de dégivrage, les structures de confinement et les canaux de drainage dans ces zones contiennent du béton armé qui peut bénéficier de l’ICCP. Les rapports de développement aéroportuaire de la JICA (Japan International Cooperation Agency) font référence à des périodes de conception des chaussées de 20 ans et notent l’importance de la protection contre la corrosion pour les armatures en acier dans les structures aéroportuaires, en particulier dans les agrandissements d’aéroports côtiers. L’Évaluation d’Impact Environnemental de Hong Kong pour l’agrandissement de l’Aéroport International de Hong Kong fait référence à la protection cathodique pour les infrastructures de piste en conformité avec les exigences de l’OACI pour l’exploitation sûre et la durabilité des infrastructures.

Aéroports Marins et Infrastructures Côtières : La recherche de la Korea Maritime and Ocean University (2025) identifie explicitement les « aéroports marins » comme une application critique pour l’ICCP — les structures en béton armé dans les environnements marins, y compris les terminaux aéroportuaires construits sur des terrains gagnés sur la mer ou sur pilotis au-dessus de l’eau, subissent une détérioration prématurée due à la corrosion induite par les chlorures. Les ponts reliant les aéroports aux réseaux de transport terrestre, les murs de quai et les structures de brise-lames associés aux aéroports côtiers nécessitent tous une PC. L’exemple du pont Howard Frankland (bien qu’il ne s’agisse pas à proprement parler d’une structure aéroportuaire) démontre l’efficacité de l’ICCP pour le type de grandes infrastructures en béton exposées au milieu marin, courantes dans les aéroports côtiers.

Stockage et Distribution de Carburant : Les parcs de stockage de carburant et les systèmes de ravitaillement par hydrants des aéroports comprennent des canalisations en acier enterrées, des fonds de réservoirs et des structures de confinement qui nécessitent une PC selon l’API 651 et d’autres normes applicables. Bien que ces systèmes soient généralement protégés par l’ICCP conventionnelle pour l’acier enterré (utilisant des anodes en fonte à haute teneur en silicium ou des anodes en cartouche MMO dans une tranchée de remblai de carbone), les murs de confinement en béton et les structures de prévention des déversements adjacents aux zones de manutention du carburant peuvent nécessiter une ICCP pour leur acier encastré.

Considérations Environnementales : Les systèmes ICCP aéroportuaires doivent être conçus pour éviter les interférences avec les équipements électroniques sensibles (aides à la navigation aérienne, radars, systèmes de communication). Le courant continu de l’ICCP peut produire des courants vagabonds qui provoquent des interférences électromagnétiques (EMI) avec les systèmes avioniques sensibles et les équipements de navigation. Des études d’interférence par courants vagabonds doivent être réalisées lors de la conception pour vérifier que le courant de PC ne crée pas de gradients de tension problématiques dans le sol adjacent aux circuits d’éclairage de piste, aux systèmes d’atterrissage aux instruments (ILS) ou à l’éclairage d’approche. En pratique, les faibles densités de courant utilisées pour l’ICCP du béton (0,5–3 mA/m² de surface en béton) produisent des champs électromagnétiques négligeables par rapport aux systèmes de distribution CA et d’éclairage déjà présents sur les aérodromes. Néanmoins, la documentation de conception doit inclure une déclaration de compatibilité électromagnétique, et toute exigence EMI spécifique à l’aéroport doit être traitée dans les spécifications du système de PC.

Pertinence OACI : Le Manuel de Conception des Aérodromes de l’OACI (Doc 9157) et l’Annexe 14 — Aérodromes n’imposent pas spécifiquement l’ICCP pour les structures en béton aéroportuaires — ils traitent de la résistance portante des chaussées (la méthode ACR-PCR), des caractéristiques de friction de surface et des normes géométriques. Cependant, l’exigence sous-jacente d’une exploitation sûre et continue des infrastructures aérodromiques tout au long de leur durée de vie de conception (généralement 20 à 40 ans pour les structures de chaussées) implique que les mesures de protection contre la corrosion doivent être adéquates pour éviter une défaillance structurelle ou des interruptions de service non planifiées. Les exploitants d’aéroports sont responsables, en vertu de l’Annexe 14 de l’OACI, de maintenir l’aérodrome dans un état sûr pour les opérations aériennes, ce qui nécessite de prévenir la détérioration des éléments en béton armé qui pourrait entraîner un effondrement, des éclats ou la génération de débris sur les zones opérationnelles. L’ICCP est l’un des outils disponibles pour les exploitants d’aéroports dans les environnements corrosifs — aéroports côtiers, aéroports en climats froids utilisant des produits chimiques de dégivrage, et aéroports avec des infrastructures en béton vieillissantes — pour remplir cette responsabilité.

Références aux Spécifications Aéroportuaires (États-Unis) : La Circulaire Consultative FAA AC 150/5370-10H (Article P-501 — Portland Cement Concrete Pavement) ne traite pas spécifiquement de la PC pour les chaussées aéronautiques car le type de chaussée standard n’est pas armé. Cependant, l’AC 150/5320-6G (Airport Pavement Design and Evaluation) et l’AC 150/5380-6C (Pavement Maintenance) soulignent l’importance de l’intégrité des joints (Articles P-604, P-605) pour la prévention de la corrosion — la cause la plus fréquente de corrosion des barres de goujon dans les chaussées aéronautiques est la défaillance du produit d’étanchéité des joints. Pour les structures aéroportuaires spécialisées (ponts dans l’enceinte de l’aérodrome, bâtiments terminaux, parkings), les normes de protection contre la corrosion applicables incluent celles de l’ACI, de l’ASTM et de la NACE telles qu’adoptées par le cahier des charges du projet.

Résumé des Intervalles d’Inspection et de la Documentation du Système
