Indice de Rugosité International (IRI) pour les Chaussées

Définition et Unités

L’Indice de Rugosité International (IRI) est une mesure standardisée et mathématiquement rigoureuse du profil routier longitudinal qui quantifie la rugosité de surface des chaussées. Il est défini comme le débattement cumulé de la suspension d’un véhicule quart-de-véhicule de référence roulant à 80 km/h, divisé par la distance parcourue, produisant une valeur de pente sans dimension généralement exprimée en mètres par kilomètre (m/km), millimètres par mètre (mm/m) ou pouces par mile (in/mi). La conversion est de 1 m/km = 63,36 in/mi. Dans son essence, un IRI de 0,0 représente une surface parfaitement lisse, tandis que des valeurs plus élevées indiquent des routes progressivement plus rugueuses. Contrairement aux évaluations subjectives de la qualité de roulement, l’IRI est purement une fonction mathématique du profil d’élévation mesuré et des paramètres standardisés de simulation du véhicule définis dans les normes ASTM E1926 et AASHTO PP 37, ce qui le rend reproductible, répétable et stable dans le temps pour différents dispositifs de mesure, opérateurs et périodes.

La définition technique que l’on trouve dans l’ASTM E867 définit la rugosité comme « l’écart d’une surface par rapport à une surface plane véritable avec des dimensions caractéristiques qui affectent la dynamique du véhicule et la qualité de roulement ». L’IRI opérationnalise cette définition en filtrant les longueurs d’onde du profil longitudinal qui sont pertinentes pour la réponse du véhicule — spécifiquement les longueurs d’onde comprises entre environ 0,5 mètre et 91 mètres (0,5 pied à 300 pieds). Les longueurs d’onde plus courtes correspondent à la texture et à la mégatexture de la chaussée, qui affectent le bruit pneu-chaussée et l’adhérence mais pas la qualité de roulement. Les longueurs d’onde plus longues correspondent aux changements de pente et à la topographie, qui ne sont pas considérées comme de la rugosité. L’IRI isole la plage de longueurs d’onde qui produit une accélération verticale perceptible dans les véhicules de tourisme, ce qui le rend directement pertinent à la fois pour la réponse physique du véhicule et pour la perception humaine subjective de la qualité de roulement.

L’IRI est une échelle ouverte sans limite supérieure théorique, bien que les valeurs pratiques sur les routes revêtues dépassent rarement 12 m/km (760 in/mi), ce qui correspondrait à une surface extrêmement dégradée, quasi impraticable. La valeur IRI est exprimée sous forme de statistique récapitulative — généralement l’IRI moyen calculé sur une longueur de segment définie, communément 100 mètres ou 0,1 mile (160 mètres) pour les applications autoroutières. Pour les applications de pistes d’aéroport, l’intervalle de rapport est souvent plus court, à 30 mètres ou 100 pieds, afin de capturer les événements de rugosité localisés tels que les bosses isolées, les creux ou les dalles faillées qui peuvent induire des réponses dynamiques critiques des aéronefs à des vitesses élevées de décollage et d’atterrissage.

Histoire : Les Origines à la Banque mondiale et au NCHRP

L’IRI est issu d’un programme de recherche international marquant lancé par la Banque mondiale à la fin des années 1970 et au début des années 1980. La Banque mondiale, en tant que grand financier de projets d’infrastructure routière dans les pays en développement, avait besoin d’une méthode objective et indépendante de l’équipement pour évaluer la rugosité des routes pour la priorisation des projets, l’analyse économique et le suivi des performances. Avant l’IRI, la mesure de la rugosité était fragmentée entre des dizaines d’indices incompatibles — liés à des équipements de mesure spécifiques ou à des procédures d’évaluation subjectives qui ne pouvaient pas être comparés d’un pays à l’autre.

La recherche fondatrice a été menée dans le cadre de l’Expérience Internationale sur la Rugosité des Routes (IRRE) tenue à Brasília, Brésil, en 1982. Cette expérience a réuni des équipements de mesure de rugosité routière de plusieurs pays — y compris des rugosimètres de type à réponse (RTRRM), des profilographes et des équipes de relevé par règle et niveau — pour collecter des données sur les mêmes sections d’essai couvrant un large spectre de conditions de rugosité, des chaussées nouvellement construites aux routes en gravier sévèrement dégradées. Les données de l’IRRE ont permis aux chercheurs dirigés par Michael W. Sayers, Thomas D. Gillespie et Cesar A.V. Queiroz à l’Institut de Recherche en Transports de l’Université du Michigan (UMTRI) de développer un indice de référence pouvant servir de dénominateur commun pour toutes les méthodes de mesure de rugosité existantes.

Le fondement analytique de l’IRI s’est largement inspiré des travaux antérieurs réalisés dans le cadre du National Cooperative Highway Research Program (NCHRP) aux États-Unis. Le projet NCHRP 1-10 et les études subséquentes avaient développé le concept d’utilisation d’un modèle de simulation quart-de-véhicule pour caractériser le profil de la chaussée, en s’appuyant sur la théorie de la réponse quart-de-véhicule qui avait été largement étudiée dans la recherche en dynamique des véhicules. Les travaux du NCHRP ont identifié qu’un modèle quart-de-véhicule standardisé avec des paramètres fixes — la « Golden Car » — pouvait produire un indice de rugosité cohérent à partir de n’importe quel profil d’élévation, quelle que soit la façon dont ce profil était mesuré.

L’IRI a été officiellement établi en 1986 avec la publication du Document Technique Numéro 46 de la Banque mondiale, « Guidelines for Conducting and Calibrating Road Roughness Measurements », rédigé par Sayers, Gillespie et Paterson. Ce document fondateur a fourni la spécification mathématique complète de la simulation quart-de-véhicule, l’algorithme de calcul de l’IRI, les procédures d’étalonnage pour les rugosimètres de type à réponse et les directives pour la collecte de données sur le terrain. La publication a coïncidé avec et soutenu le Modèle de Normes de Conception et d’Entretien des Routes (HDM-III) de la Banque mondiale, qui utilisait l’IRI comme intrant principal pour prédire les coûts d’exploitation des véhicules, les taux de détérioration des routes et les avantages économiques des investissements d’entretien des chaussées.

La trajectoire d’adoption de l’IRI a été accélérée par plusieurs facteurs. Le FHWA Highway Performance Monitoring System (HPMS) a adopté l’IRI comme métrique standard de rugosité au début des années 1990, obligeant tous les États américains à déclarer la rugosité des chaussées en unités IRI. Le programme Long-Term Pavement Performance (LTPP), lancé en 1987 dans le cadre du Strategic Highway Research Program (SHRP), s’est standardisé sur l’IRI pour toutes ses mesures de profil sur plus de 2 000 sections d’essai en Amérique du Nord. L’AASHTO a ensuite publié des spécifications standard pour la mesure de l’IRI (PP 37) et la mesure de profil (R 56), tandis que l’ASTM International a publié l’E1926, « Standard Practice for Computing International Roughness Index of Roads from Longitudinal Profile Measurements », qui fournit la spécification définitive de l’algorithme open-source.

Le Modèle de Simulation Quart-de-Véhicule

L’IRI est calculé à l’aide d’un modèle mathématique quart-de-véhicule, qui simule la réponse dynamique d’un coin — un quart — d’un véhicule de tourisme circulant sur un profil routier mesuré. Le modèle quart-de-véhicule représente un système mécanique simplifié composé de deux masses reliées par des ressorts et des amortisseurs : une masse suspendue représentant la partie de la carrosserie du véhicule supportée par la suspension à un coin, et une masse non suspendue représentant l’ensemble roue, pneu et essieu. La masse suspendue est reliée à la masse non suspendue par un ressort de suspension et un amortisseur, tandis que la masse non suspendue contacte la surface de la route via un pneu modélisé comme un ressort linéaire.

Les paramètres standardisés de la « Golden Car » utilisés dans la simulation IRI sont :

Le mouvement du système quart-de-véhicule est régi par deux équations différentielles couplées du second ordre. La première équation décrit le mouvement vertical de la masse suspendue, entraîné par les forces du ressort et de l’amortisseur de suspension. La seconde équation décrit le mouvement de la masse non suspendue, entraîné à la fois par les forces de suspension et la force du ressort du pneu réagissant à l’entrée du profil routier. L’élévation du profil routier à chaque position longitudinale sert d’entrée d’excitation de base au ressort du pneu, et les équations sont résolues numériquement à des pas de temps discrets correspondant à l’intervalle d’échantillonnage spatial du profil mesuré divisé par la vitesse de simulation.

La sortie critique de la simulation est la vitesse relative entre les masses suspendue et non suspendue, représentant la vitesse à laquelle la suspension se comprime ou s’étend. La valeur absolue de cette vitesse relative est accumulée sur toute la longueur du profil et divisée par la distance totale parcourue pour obtenir la Pente Rectifiée Moyenne (ARS). Mathématiquement :

ARS = (1/L) × ∫|v_s(t) − v_u(t)| dt

où L est la longueur totale du profil, v_s est la vitesse verticale de la masse suspendue, v_u est la vitesse verticale de la masse non suspendue, et l’intégration est effectuée sur le temps de parcours. L’IRI est ensuite obtenu en multipliant l’ARS par 1 000 pour l’exprimer dans des unités pratiques :

IRI (m/km) = ARS × 1 000

L’ARS est fondamentalement une mesure du débattement de travail de la suspension par unité de distance. Une route parfaitement lisse produit une vitesse relative nulle entre les masses, ce qui donne IRI = 0. En pratique, même les chaussées les plus lisses présentent une texture résiduelle et des variations induites par la construction qui produisent de petites valeurs IRI non nulles, généralement comprises entre 0,5 et 1,5 m/km (30 à 95 in/mi) pour les surfaces de qualité en enrobé ou en béton nouvellement construites.

Le choix de 80 km/h comme vitesse de simulation est significatif. Cette vitesse représente la vitesse de fonctionnement typique sur les grandes autoroutes et produit des réponses de suspension qui sont bien corrélées aux évaluations subjectives de la qualité de roulement. À des vitesses plus faibles, les caractéristiques de rugosité de plus petite longueur d’onde produisent moins d’excitation dynamique, tandis qu’à des vitesses plus élevées, les mêmes caractéristiques produisent un plus grand débattement de suspension et un IRI plus élevé. L’algorithme IRI applique un filtre de moyenne mobile pour lisser le profil avant la simulation, avec une longueur de base de 250 mm pour les intervalles d’échantillonnage de profil de 25 mm ou moins. Pour les intervalles d’échantillonnage plus grands, la longueur du filtre de base est ajustée proportionnellement. Ce filtrage élimine l’effet de la microtexture et de la macrotexture, qui ne sont pas pertinents pour la qualité de roulement.

Il est important de comprendre que l’IRI est calculé indépendamment pour chaque voie de roulement. Pour les équipements qui mesurent simultanément les voies de roulement gauche et droite, l’IRI est calculé séparément pour chaque profil, puis moyenné pour obtenir l’IRI moyen de la voie. Certaines agences déclarent également le maximum des deux IRI de voie de roulement pour capturer la pire condition. Le modèle quart-de-véhicule est intrinsèquement linéaire, ce qui signifie que l’IRI évolue proportionnellement à l’amplitude du profil — doubler l’amplitude de tous les écarts dans le profil double approximativement l’IRI — une propriété qui rend l’IRI bien adapté pour comparer la rugosité entre différents types de chaussées et méthodes de construction.

Calcul de l’IRI à Partir du Profil Longitudinal : ASTM E1926

La procédure standardisée pour calculer l’IRI à partir d’un profil longitudinal est spécifiée dans la norme ASTM E1926, « Standard Practice for Computing International Roughness Index of Roads from Longitudinal Profile Measurements ». La norme est réaffirmée périodiquement, la dernière réaffirmation datant de 2021. L’ASTM E1926 fournit la spécification algorithmique complète et l’implémentation de référence pour traiter tout profil d’élévation longitudinal mesuré en une valeur IRI, garantissant que les calculs effectués par différents logiciels sur les mêmes données de profil produisent des résultats identiques.

Le calcul se déroule en plusieurs étapes. Tout d’abord, le profil d’élévation brut doit être prétraité pour s’assurer qu’il répond aux exigences d’entrée. Le profil doit avoir un intervalle d’échantillonnage constant, typiquement entre 25 mm et 300 mm (1 à 12 pouces), 25 mm étant le plus courant pour les données de profileur inertiel. Tout point de données manquant ou lacune dans le profil doit être traité par interpolation ou exclusion de segment. La longueur du profil doit être d’au moins 11 mètres en plus du segment d’intérêt pour tenir compte du transitoire de démarrage du modèle quart-de-véhicule — les 11 premiers mètres de la simulation sont ignorés car le modèle a besoin de distance pour atteindre une réponse en régime permanent indépendante des conditions initiales arbitraires.

L’algorithme applique ensuite un filtre de moyenne mobile au profil. La longueur de base du filtre est de 250 mm pour les intervalles d’échantillonnage jusqu’à 25 mm, ce qui signifie que pour un échantillonnage à 25 mm, une moyenne mobile sur 10 points est utilisée. Pour les intervalles d’échantillonnage plus grands, la longueur de base est définie égale à l’intervalle d’échantillonnage, ce qui signifie effectivement qu’aucun lissage n’est appliqué pour les intervalles dépassant 250 mm. Ce filtre supprime les composantes haute fréquence du profil correspondant à la texture plutôt qu’à la rugosité.

Le profil filtré est ensuite utilisé pour piloter la simulation quart-de-véhicule. Les équations différentielles gouvernantes sont résolues numériquement à l’aide d’une formule de récurrence qui est efficace sur le plan informatique et stable. La norme spécifie un schéma d’intégration de Runge-Kutta d’ordre 4 comme méthode de référence, bien que des approches plus simples comme la méthode d’Euler puissent être utilisées si l’intervalle d’échantillonnage est suffisamment petit. La formule de récurrence traite le profil point par point, mettant à jour les variables d’état (déplacement et vitesse de la masse suspendue, déplacement et vitesse de la masse non suspendue) à chaque étape en fonction de l’élévation courante du profil.

Pour chaque pas d’intégration, la valeur absolue de la vitesse relative entre les masses suspendue et non suspendue est calculée et accumulée. Après avoir traité l’ensemble du profil, la somme cumulée est divisée par la distance de parcours totale simulée (longueur du profil moins le segment de démarrage de 11 mètres) et multipliée par 1 000 pour produire l’IRI en m/km. La norme spécifie également comment traiter les profils segmentés — un long profil peut être divisé en segments se chevauchant, l’IRI étant calculé indépendamment pour chaque segment afin de produire un profil de rugosité continu le long de la route.

Une exigence de validation critique dans l’ASTM E1926 est que toute implémentation logicielle doit être vérifiée par rapport aux profils de référence et aux valeurs IRI connues fournies dans l’annexe de la norme. Ces profils de validation couvrent une gamme de niveaux de rugosité et de caractéristiques de profil, et l’IRI calculé doit correspondre à la valeur de référence dans une tolérance spécifiée de 0,1 %. Cela garantit la cohérence entre les différents logiciels, fabricants d’équipements et implémentations par les agences. Plusieurs implémentations open-source validées existent, notamment ProVAL (Profile Viewing and Analysis software) développé par la FHWA, qui est disponible gratuitement et largement utilisé par les agences routières des États pour le calcul de l’IRI et l’analyse de profils.

La précision de profil requise pour un calcul IRI significatif dépend de l’application. Pour les relevés d’état à l’échelle du réseau, une précision verticale de ±0,5 mm et une précision longitudinale de ±0,05 % de la distance parcourue sont typiques. Pour les essais de réception de construction, des exigences de précision plus strictes de ±0,25 mm verticalement sont courantes. Le contenu en fréquence spatiale du profil — les longueurs d’onde présentes — est ce qui détermine l’IRI, donc le système de mesure doit capturer avec précision les longueurs d’onde d’environ 0,5 m à 91 m. Les systèmes qui atténuent ou amplifient des plages de longueurs d’onde spécifiques produiront des valeurs IRI biaisées, c’est pourquoi la certification des équipements par rapport aux profils de référence est essentielle.

Équipements de Mesure : Profileurs Inertiels, Profileurs à Pied et Profileurs Routiers

L’IRI peut être mesuré à l’aide de plusieurs catégories d’équipements, chacun ayant des capacités, des caractéristiques de précision et des contraintes opérationnelles distinctes. Le choix de l’équipement dépend de l’application — qu’il s’agisse d’une évaluation de l’état à l’échelle du réseau, d’une réception de construction au niveau projet, d’une vérification d’étalonnage ou de recherche.

Profileurs Inertiels

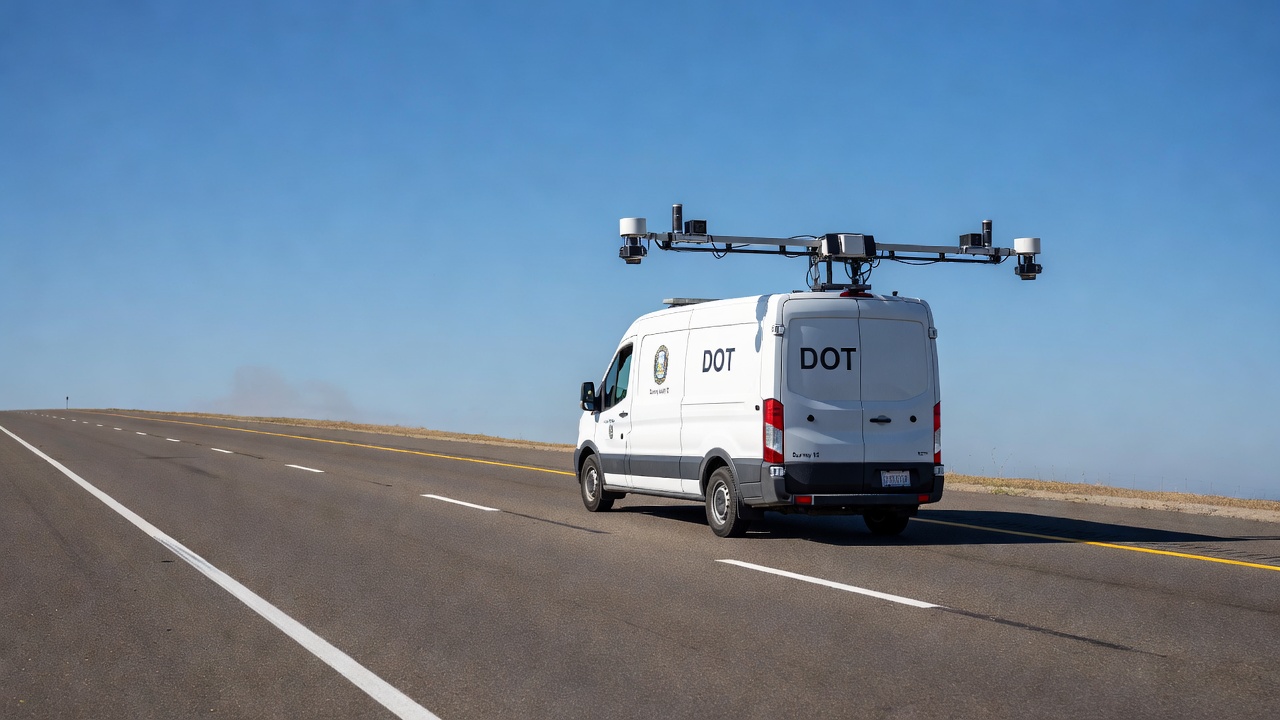

Les profileurs inertiels constituent la catégorie d’équipement prédominante pour la collecte de données IRI à vitesse autoroutière. Ces systèmes sont montés sur des véhicules de relevé — généralement des camionnettes ou des SUV — et fonctionnent à des vitesses de circulation de 50 à 110 km/h (30 à 70 mph). Un profileur inertiel intègre trois sous-systèmes de capteurs principaux : un capteur laser de hauteur (ou un réseau de capteurs) qui mesure la distance entre le véhicule et la surface de la chaussée à haute fréquence, un accéléromètre qui mesure l’accélération verticale de la carrosserie du véhicule pour compenser le mouvement de la carrosserie, et un instrument de mesure de distance (DMI) qui fournit un positionnement longitudinal précis. Les données brutes des capteurs sont traitées via un algorithme d’intégration de signaux qui soustrait le signal d’accéléromètre doublement intégré de la mesure laser de hauteur pour reconstituer le profil d’élévation réel de la chaussée, indépendamment du rebond, du tangage et du roulis du véhicule.

Les profileurs inertiels modernes sont spécifiés sous les normes ASTM E950 / AASHTO R 56, « Standard Practice for Measuring the Longitudinal Profile of Traveled Surfaces with an Accelerometer-Established Inertial Profiling Reference ». Ces normes spécifient les exigences de performance des capteurs (résolution de l’accéléromètre ≤ 1 µg, résolution du laser ≤ 0,025 mm, intervalle d’échantillonnage ≤ 25 mm), les protocoles opérationnels (temps de chauffe minimum, contraintes de vitesse, plages de température) et les procédures de validation. Le profileur doit démontrer sa précision sur des profils de référence avec des valeurs IRI connues, généralement sur des pistes de certification établies par les agences routières des États. La FHWA et l’AASHTO ont conjointement développé un processus de certification des profileurs où ceux-ci sont testés sur plusieurs sections de chaussée avec différents niveaux de rugosité, et l’IRI mesuré doit se situer dans ±5 % de la valeur de référence sur chaque section.

Les profileurs inertiels capturent les profils dans chaque voie de roulement simultanément à l’aide de capteurs laser doubles. L’IRI calculé pour chaque voie de roulement est moyenné pour déclarer l’IRI de la voie. Les profileurs haut de gamme peuvent inclure des capteurs supplémentaires tels qu’un capteur de profil longitudinal pour la mesure du dévers, des lasers de texture pour la macrotexture (Profondeur Moyenne de Profil) et des caméras d’emprise pour l’imagerie des dégradations. La corrélation croisée entre les valeurs IRI des voies de roulement gauche et droite sur les autoroutes typiques est d’environ 0,85 à 0,95, reflétant le fait que les deux voies de roulement subissent des charges de construction et de trafic similaires mais peuvent présenter différents schémas de dégradation localisés — en particulier l’orniérage dans la voie de roulement droite dû au canalisation des poids lourds.

Profileurs à Pied

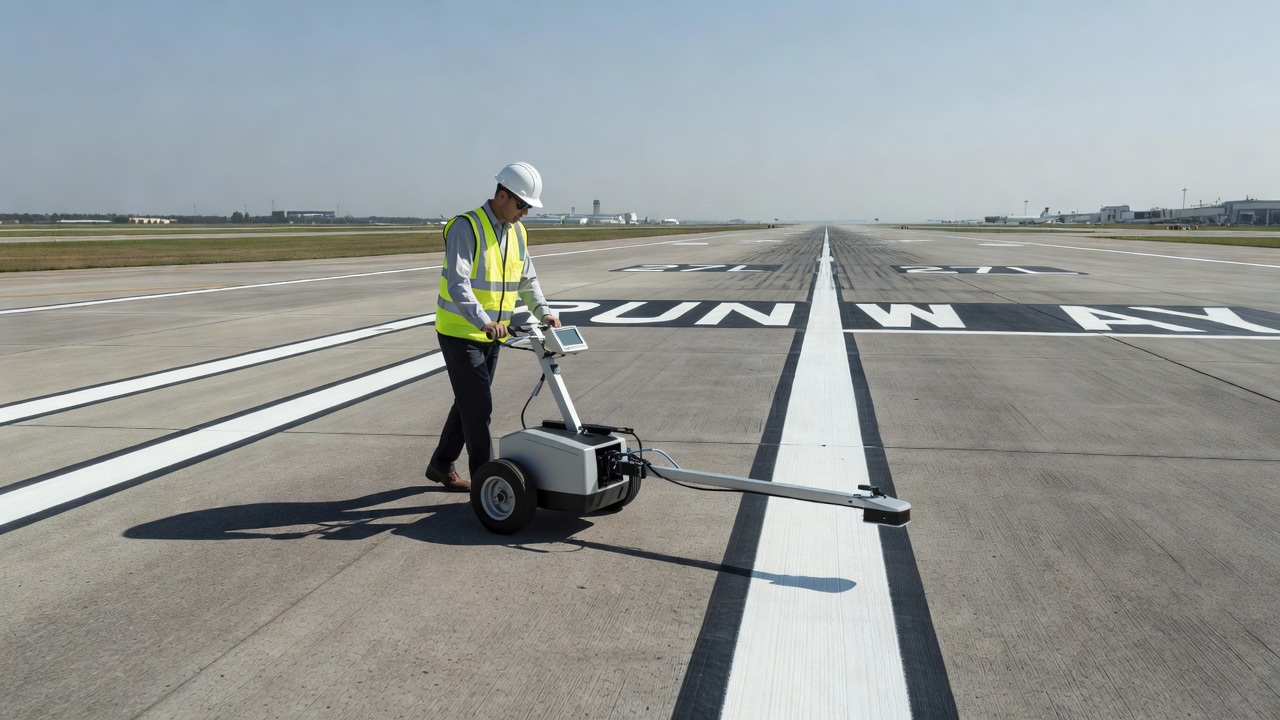

Les profileurs à pied sont des instruments de précision à basse vitesse, actionnés manuellement, qui fournissent les mesures de référence les plus précises pour l’IRI. Le dispositif le plus connu de cette catégorie est le Dipstick (Face Companies), qui consiste en un inclinomètre enfermé dans un boîtier supporté par deux pieds espacés exactement de 305 mm (12 pouces). L’opérateur fait progresser l’appareil le long d’une ligne pré-marquée, en le faisant pivoter alternativement autour de chaque pied, l’inclinomètre intégré mesurant la différence d’élévation entre les positions successives des pieds. L’appareil enregistre 10 à 15 lectures par minute et peut relever environ 150 mètres par heure avec un seul opérateur. Les différences d’élévation accumulées sont traitées en un profil continu avec une précision verticale de ±0,127 mm (±0,005 pouces).

Les données des profileurs à pied servent de référence absolue pour certifier les profileurs inertiels. Les DOT des États et les organismes de recherche établissent des pistes d’étalonnage et de certification où l’IRI de référence est déterminé par profileur à pied — ou dans certains cas, par relevé à la règle et au niveau — et les profileurs inertiels sont ensuite évalués par rapport à ces valeurs de référence. Le profileur à pied est également utilisé pour les essais de réception au niveau projet sur de courts segments de chaussée où la précision des profileurs à grande vitesse peut être insuffisante, et pour les études de recherche nécessitant la plus grande précision possible dans la mesure de profil.

Profileurs Routiers et Profileurs Légers

Les profileurs routiers représentent une catégorie plus large qui comprend à la fois les profileurs inertiels à grande vitesse et les dispositifs à plus basse vitesse conçus pour les relevés au niveau projet. Une sous-catégorie notable est le profileur léger, qui peut être monté sur une petite remorque ou porté à la main et poussé à la vitesse de marche. Ces dispositifs utilisent une technologie laser-accéléromètre similaire à celle des profileurs inertiels complets mais dans un facteur de forme plus léger et plus portable. Ils sont particulièrement utiles pour mesurer de courtes sections de chaussée, les pistes d’aéroport où l’accès des véhicules peut être restreint, et les rues urbaines avec des arrêts fréquents. Le SurPRO et le Walking Profiler SSI sont des exemples de dispositifs légers disponibles dans le commerce qui produisent des données IRI répondant aux exigences de précision de l’ASTM E950.

Rugosimètres de Type à Réponse (RTRRM)

Les rugosimètres de type à réponse mesurent le mouvement vertical d’une carrosserie de véhicule par rapport à son essieu lorsque le véhicule circule sur la route. Ces dispositifs — historiquement la méthode de mesure de rugosité la plus courante avant que les profileurs inertiels ne deviennent abordables — produisent une sortie en comptes par mile ou une unité similaire qui est corrélée à la rugosité mais dépend du véhicule et de la vitesse. Leur principale limitation est qu’ils ne mesurent pas directement le profil d’élévation ; ils mesurent plutôt la réponse filtrée du véhicule à ce profil, qui dépend des caractéristiques de suspension du véhicule, du chargement, de la pression des pneus et de la vitesse. Les RTRRM doivent être étalonnés à l’IRI à l’aide d’équations de corrélation développées en faisant circuler le véhicule de type à réponse sur des sections d’étalonnage avec des valeurs IRI connues. Bien que les dispositifs de type à réponse soient encore utilisés dans certains pays pour les relevés de réseau en raison de leur coût d’investissement inférieur, la tendance mondiale est aux profileurs inertiels qui fournissent des mesures de profil directes.

Pour la déclaration HPMS, la FHWA exige que les données de rugosité soient collectées à l’aide d’équipements qui mesurent le profil longitudinal conformément à l’ASTM E950 et calculent l’IRI selon l’ASTM E1926. Les mesures de type à réponse seules ne sont pas suffisantes à moins d’être corrélées à l’IRI dérivé du profil via une procédure d’étalonnage documentée, et même dans ce cas, la corrélation doit être mise à jour périodiquement et ne peut pas remplacer la mesure de profil sur les systèmes routiers de niveau supérieur.

Seuils IRI et Catégories d’État des Chaussées

Les agences autoroutières classent l’état des chaussées en catégories basées sur des seuils IRI qui reflètent à la fois la qualité de roulement et le besoin d’intervention de maintenance. Les seuils les plus largement référencés sont ceux établis par la Federal Highway Administration (FHWA) pour le U.S. National Highway System (NHS), qui définissent deux niveaux d’état principaux :

La FHWA a établi le seuil de 95 in/mi comme son objectif de performance principal pour le NHS, avec pour objectif d’augmenter le pourcentage de miles-véhicules parcourus sur des chaussées avec IRI ≤ 95 in/mi. Le seuil de 170 in/mi sert de condition minimale acceptable ; les chaussées dépassant cette valeur sont considérées comme ayant une qualité de roulement déficiente nécessitant une attention. Ces seuils de la FHWA sont intégrés dans les exigences de déclaration du Highway Performance Monitoring System (HPMS) et sont utilisés dans le Rapport sur les Conditions et les Performances (C&P) de la FHWA au Congrès.

De nombreux DOT des États ont adopté des schémas de classification plus fins. Un système typique à cinq catégories utilisé par plusieurs États est :

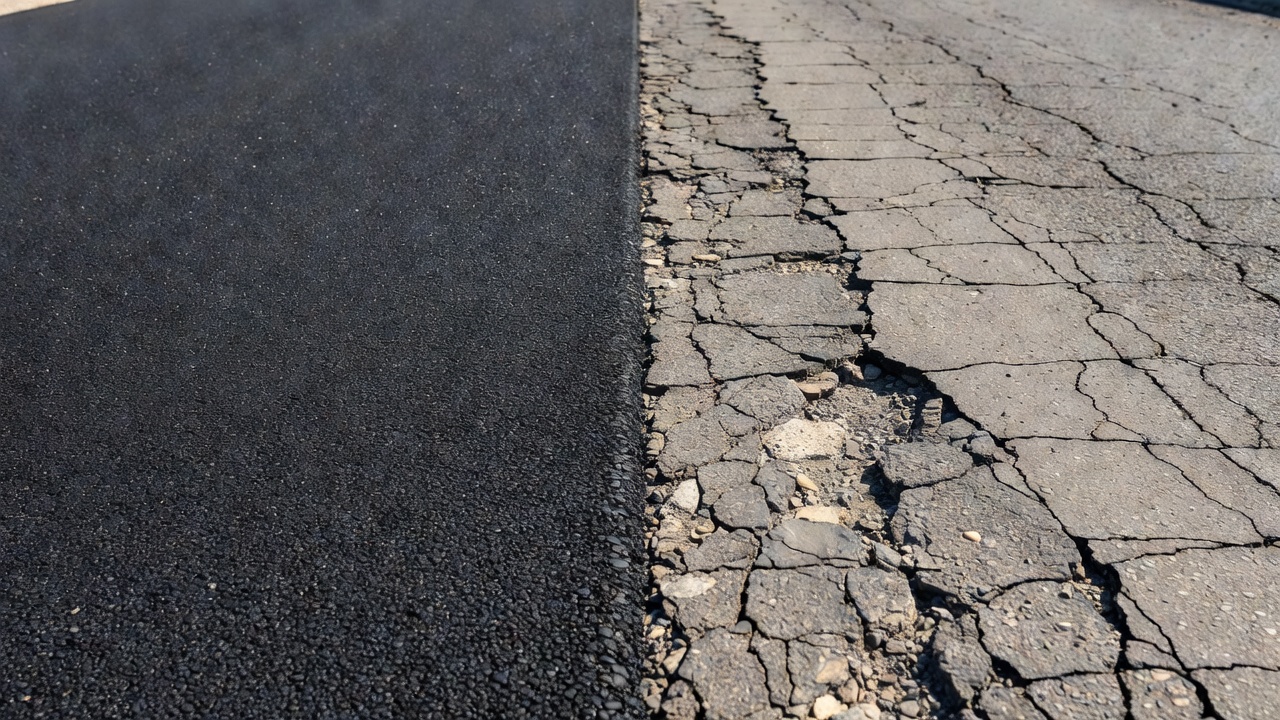

Pour les chaussées nouvellement construites, les valeurs IRI typiques obtenues dépendent du type de chaussée, du contrôle de qualité de construction et des exigences de spécification. Les chaussées neuves en enrobé bitumineux à chaud (HMA) construites selon des spécifications d’uni modernes atteignent généralement des valeurs IRI moyennes comprises entre 30 et 65 in/mi (0,5–1,0 m/km), les constructions de qualité premium atteignant des valeurs inférieures à 30 in/mi. Les chaussées neuves en béton de ciment à joints (JPCP) atteignent généralement 40 à 80 in/mi (0,6–1,3 m/km) en raison de la rugosité inhérente introduite aux joints transversaux. Les chaussées en béton armé continu (CRCP) peuvent atteindre des valeurs comparables à l’enrobé car elles n’ont pas de joints transversaux.

Le taux de progression de la rugosité — la rapidité avec laquelle l’IRI augmente dans le temps — dépend du trafic, de l’environnement, de la structure de la chaussée et de l’historique de maintenance. Les augmentations annuelles typiques de l’IRI vont de 0,02 à 0,15 m/km (1 à 10 in/mi) pour les chaussées bien conçues et bien construites sous un trafic modéré. Les chaussées présentant des déficiences structurelles, un mauvais drainage ou une exposition sévère au gel-dégel peuvent se détériorer beaucoup plus rapidement, avec des augmentations annuelles de l’IRI dépassant 0,3 m/km (19 in/mi). Ce taux de détérioration est un intrant essentiel aux prédictions des systèmes de gestion des chaussées concernant l’état futur et le calendrier des traitements.

Pour les routes non revêtues et en gravier, les seuils IRI sont sensiblement plus élevés car la rugosité attendue est plus grande même pour les surfaces bien entretenues. Les directives de la Banque mondiale pour les routes non revêtues classent les valeurs IRI inférieures à 6 m/km (380 in/mi) comme bonnes pour les routes en terre, 6–10 m/km comme moyennes, et au-dessus de 10 m/km comme mauvaises. Ces seuils plus élevés reflètent les attentes différentes pour les routes non revêtues à faible volume par rapport aux autoroutes revêtues, ainsi que les coûts d’exploitation des véhicules beaucoup plus élevés associés aux surfaces en gravier rugueuses.

Relation avec le PSI (Indice d’Acceptabilité Actuel) et le PCI (Indice d’État des Chaussées)

L’IRI n’existe pas isolément comme mesure de performance des chaussées — il complète et interagit avec d’autres indices établis, notamment l’Indice d’Acceptabilité Actuel (PSI) et l’Indice d’État des Chaussées (PCI). Comprendre ces relations est essentiel pour les agences qui passent d’un système d’évaluation d’état à un autre ou qui intègrent l’IRI dans les cadres existants de gestion des chaussées.

PSI et IRI

L’Indice d’Acceptabilité Actuel (PSI) a été développé lors de l’AASHO Road Test mené près d’Ottawa, Illinois, entre 1958 et 1960 — la plus grande expérience contrôlée sur chaussées jamais entreprise. Cet essai routier a établi le concept « d’acceptabilité » comme la capacité d’une chaussée à servir le trafic, mesurée subjectivement par un panel d’évaluateurs qui circulaient sur les sections d’essai et attribuaient des notes sur une échelle de 0 à 5 (l’Évaluation d’Acceptabilité Actuelle, PSR). Le PSR a ensuite été corrélé avec des mesures physiques objectives de la chaussée — y compris la rugosité (mesurée par la variance de pente du profilomètre CHLOE), la fissuration, le rapiéçage et la profondeur d’ornière — pour produire l’équation PSI :

PSI = 5,03 − 1,91 × log(1+SV) − 1,38 × RD² − 0,01 × √(C+P)

où SV est la variance de pente (une mesure de rugosité longitudinale), RD est la profondeur moyenne d’ornière en pouces, C est la surface fissurée en pieds carrés par 1 000 pieds carrés, et P est la surface rapiécée. Cette équation montre que la rugosité (terme SV) est le contributeur dominant au PSI, mais que les dégradations telles que la fissuration et le rapiéçage influencent également l’évaluation.

Lorsque l’IRI a été introduit dans les années 1980, des corrélations ont été établies pour convertir entre l’IRI et le PSI. Paterson (1986) a proposé la relation exponentielle :

PSI = 5 × e^(−IRI/5,5)

où IRI est en m/km. Al-Omari et Darter (1992), utilisant des données de cinq États américains sur des chaussées souples et rigides, ont proposé une corrélation alternative :

PSI = 5 × e^(−0,26 × IRI)

avec IRI en m/km, atteignant R² = 0,73 et une erreur standard d’estimation de 0,39 unité PSI. Les différences entre ces deux corrélations reflètent la sensibilité des relations PSI-IRI aux types de chaussée spécifiques, aux conditions de dégradation et aux caractéristiques du panel d’évaluation.

Une distinction conceptuelle importante est que le PSI est un indice multifactoriel intégrant la fissuration, l’orniérage et le rapiéçage, tandis que l’IRI est exclusivement un indice de rugosité. Une section de chaussée peut avoir un PSI élevé (bonne évaluation) mais un IRI relativement élevé si la route est rugueuse mais ne présente pas de fissuration ou d’orniérage visible — comme cela peut se produire avec certains types de rugosité liée à la plateforme. Inversement, une chaussée avec une fissuration sévère mais restée lisse grâce à un scellement récent des fissures pourrait avoir un IRI faible mais un PSI faible. La corrélation est donc approximative et dépend du type de chaussée. La gestion moderne des chaussées traite de plus en plus l’IRI et le PCI comme des indicateurs complémentaires plutôt que concurrents — l’IRI capture l’état fonctionnel (qualité de roulement), tandis que le PCI capture l’état structurel et de surface (détérioration basée sur les dégradations).

PCI et IRI

L’Indice d’État des Chaussées (PCI) est une note numérique de 0 (défaillant) à 100 (excellent) basée sur le type, la sévérité et la densité des dégradations de surface présentes sur la chaussée. Développé par l’U.S. Army Corps of Engineers et standardisé dans l’ASTM D6433, le PCI est un indice de relevé visuel calculé en déduisant des points pour chaque dégradation observée en fonction de son étendue et de sa sévérité. Contrairement à l’IRI, qui nécessite un équipement de mesure spécialisé, le PCI peut être déterminé par une inspection visuelle à pied ou depuis un véhicule.

La relation entre le PCI et l’IRI est intrinsèquement non linéaire et dépend du type de chaussée. Les recherches ont montré que : pour les chaussées souples, l’IRI a tendance à rester relativement stable jusqu’à ce que le PCI descende en dessous d’environ 50-60, après quoi l’IRI augmente rapidement à mesure que les dégradations structurelles (fissuration par fatigue, orniérage) commencent à affecter la qualité de roulement ; pour les chaussées rigides, l’IRI peut augmenter plus précocement à mesure que le faillage des joints et l’éclatement créent des événements de rugosité localisés qui affectent la qualité de roulement avant que le PCI n’indique une détérioration généralisée.

Une relation généralisée a été observée où PCI = 100 − a × IRI^b, avec les paramètres a et b calibrés pour les conditions locales et les types de chaussée. Certaines agences utilisent l’IRI comme déclencheur de filtrage pour des relevés PCI plus détaillés — si l’IRI dépasse un seuil (par exemple, 150 in/mi), un relevé PCI complet est déclenché pour déterminer les mécanismes de dégradation spécifiques et le traitement approprié — plutôt que de se fier uniquement à l’IRI pour le choix du traitement.

IRI dans les Chaussées Aéroportuaires

L’évaluation de la rugosité des pistes et des voies de circulation représente un domaine d’application spécialisé où l’IRI est utilisé aux côtés d’autres métriques adaptées à la réponse dynamique des aéronefs. La différence critique entre les applications IRI autoroutières et aéroportuaires réside dans la vitesse et les caractéristiques dynamiques des aéronefs. Alors que l’IRI autoroutier est basé sur une voiture de tourisme roulant à 80 km/h, les aéronefs opèrent sur les pistes à des vitesses allant de 0 à plus de 300 km/h (pour le décollage et l’atterrissage), avec des caractéristiques de suspension, des propriétés de pneus et une dynamique de fuselage sensiblement différentes.

L’Annexe 14 de l’OACI, Volume I stipule que la surface des pistes nouvellement construites ne doit pas présenter d’irrégularités qui compromettent les opérations aériennes. La méthode de conformité traditionnelle spécifiée dans l’Annexe 14 est le test de la règle de 3 mètres — lorsqu’une règle de 3 mètres est placée sur la surface de la piste, l’écart maximal en tout point ne doit pas dépasser 3 mm pour les nouvelles constructions. Il s’agit d’un critère de rugosité localisé qui capture les bosses, creux et changements de pente isolés mais ne fournit pas un indice d’uni global comparable à l’IRI. La tolérance de la règle de 3 mètres, bien que largement appliquée, présente des limitations reconnues : elle ne peut pas caractériser les caractéristiques de rugosité à plus grande longueur d’onde (telles que les ondulations douces sur des dizaines de mètres) qui peuvent exciter les modes de pompage et de tangage des aéronefs à grande vitesse.

Le Programme de Recherche sur la Rugosité des Chaussées Aéroportuaires de la FAA au National Airport Pavement Test Facility (NAPTF) et à la Direction R&D Technologique des Aéroports de la FAA a étudié l’application de l’IRI aux pistes et développé des méthodes d’évaluation de rugosité supplémentaires. La Circulaire Consultative FAA AC 150/5380-9, « Guidelines and Procedures for Measuring and Evaluating Runway Roughness », recommande l’utilisation d’un dispositif de mesure de profil continu (profileur inertiel) pour collecter des données d’élévation le long des voies de roulement des pistes et évaluer la rugosité à l’aide à la fois de l’IRI et de l’Indice de Bosse Boeing (BBI).

L’Indice de Bosse Boeing est spécialement conçu pour les chaussées aéroportuaires et représente la réponse d’un avion Boeing 747 à des événements de profil individuels. Il identifie les bosses isolées dans le profil qui dépassent une amplitude seuil de 25 mm (1 pouce) sur une longueur de corde de 30 mètres (100 pieds). Le BBI capture le type d’événement de rugosité discret — tel qu’un joint de dalle de béton faillé ou un soulèvement de chaussée — qui produit une accélération verticale significative dans le cockpit de l’aéronef. Alors que l’IRI fournit une mesure d’uni globale, le BBI identifie les événements localisés critiques qui nécessitent une correction immédiate.

La relation entre l’IRI et la réponse des aéronefs dépend de la vitesse. Aux vitesses de roulage (10–30 km/h), le modèle quart-de-véhicule à 80 km/h sous-estime la réponse basse fréquence de la suspension. Aux vitesses de décollage et d’atterrissage (200–300 km/h), les longueurs d’onde caractéristiques qui excitent les aéronefs sont plus longues que celles pertinentes pour les véhicules routiers. Pour y remédier, les seuils IRI spécifiques aux aéroports sont plus conservateurs que les seuils autoroutiers :

La Circulaire Consultative de Transports Canada AC 302-023 fournit des directives spécifiques pour la mesure et l’évaluation de la rugosité des pistes, adoptant une approche similaire avec l’IRI comme métrique principale complétée par la détection d’événements localisés. Certaines autorités aéronautiques européennes ont également intégré l’IRI dans les cadres d’évaluation de l’état des pistes, bien que le paysage réglementaire reste plus fragmenté pour les chaussées aéroportuaires que pour les autoroutes.

ProFAA (Profile FAA) est un outil logiciel développé par la FAA pour évaluer la rugosité des pistes à partir de profils mesurés. Il calcule l’IRI et le BBI et fournit une analyse supplémentaire comprenant l’accélération simulée du cockpit pour différents types d’aéronefs (Boeing 737, 747, 777), ce qui va au-delà de la réponse générique quart-de-véhicule pour fournir une évaluation de rugosité spécifique aux aéronefs.

Estimation à Partir de Données LiDAR et de Drone (UAV)

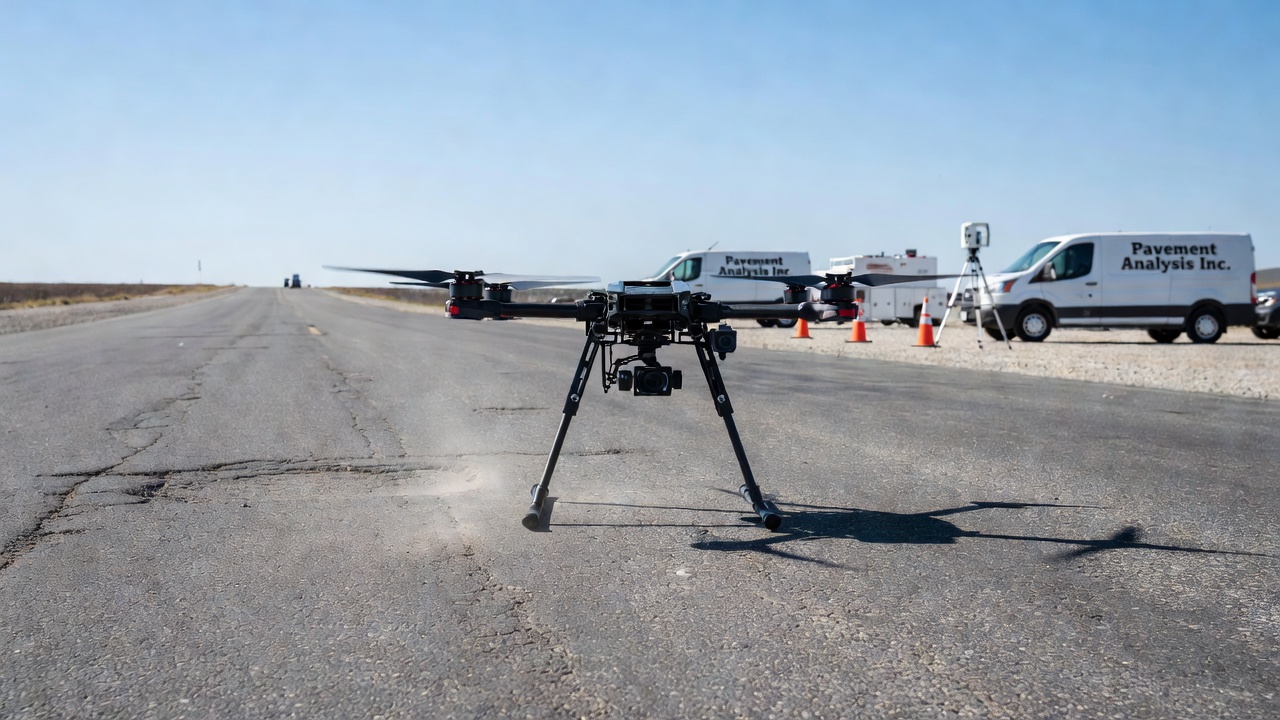

L’émergence des Véhicules Aériens Sans Pilote (UAV) équipés de caméras à haute résolution et de capteurs LiDAR a ouvert de nouvelles possibilités pour l’évaluation de la rugosité des chaussées. La mesure IRI traditionnelle nécessite un contact physique avec la surface de la chaussée — soit par un profileur monté sur véhicule, soit par un dispositif à pied — ce qui implique un contrôle de la circulation, des fermetures de voies et un risque de sécurité significatif pour les équipes de relevé, en particulier sur les autoroutes à grande vitesse et les pistes actives. La mesure par drone offre la perspective d’une collecte de données sans contact, rapide et sûre qui pourrait transformer les relevés de rugosité à l’échelle du réseau.

Le flux de travail technique pour l’estimation de l’IRI par UAV comporte plusieurs étapes. Les UAV volent à des altitudes de 30 à 100 mètres au-dessus de la surface de la chaussée, capturant des images se chevauchant avec un recouvrement longitudinal ≥ 80 % et un recouvrement latéral ≥ 60 % pour garantir une reconstruction 3D robuste. Pour les approches basées sur la photogrammétrie, un appareil photo à obturateur mécanique et un capteur haute résolution (≥ 20 mégapixels) sont utilisés pour éviter la distorsion due à l’obturateur roulant et garantir une distance d’échantillonnage au sol (GSD) adéquate — généralement ≤ 2 mm par pixel pour résoudre les longueurs d’onde de profil pertinentes pour l’IRI. Pour les approches basées sur le LiDAR, un scanner laser monté sur UAV avec ≥ 200 000 points par seconde et une précision de portée ≤ 10 mm est utilisé pour capturer directement la géométrie de surface 3D.

Les images capturées ou les données de nuage de points sont traitées à l’aide d’un logiciel de photogrammétrie Structure par Motion (SfM) (pour les images) ou d’algorithmes directs de filtrage et de classification de nuages de points (pour le LiDAR). Des Points de Contrôle au Sol (GCP) relevés avec GPS-RTK sont essentiels pour atteindre une précision verticale absolue ≤ 5 mm, nécessaire pour un calcul IRI significatif. Le Modèle Numérique d’Élévation (MNE) ou le nuage de points classifié qui en résulte est ensuite échantillonné le long des voies de roulement à l’intervalle standard de 25 mm pour produire un profil d’élévation longitudinal synthétique. Ce profil est traité via l’algorithme quart-de-véhicule de l’IRI selon l’ASTM E1926 pour calculer l’IRI estimé.

Les études de recherche comparant l’IRI dérivé des UAV aux mesures traditionnelles des profileurs inertiels ont rapporté des résultats prometteurs. Des études publiées dans MDPI Applied Sciences, l’ASCE Journal of Transportation Engineering et le Transportation Research Record ont démontré des coefficients de corrélation (R²) entre 0,75 et 0,92 pour la photogrammétrie par UAV par rapport aux données de référence des profileurs inertiels, avec des erreurs quadratiques moyennes généralement comprises entre 0,2 et 0,4 m/km (13 à 25 in/mi). La précision a tendance à être meilleure sur les chaussées lisses à modérément rugueuses (IRI < 3,0 m/km) et se dégrade sur les chaussées sévèrement rugueuses. Les approches basées sur le LiDAR atteignent généralement une précision légèrement meilleure que la photogrammétrie, en particulier pour les surfaces riches en texture où la reconstruction photogrammétrique peut lisser les caractéristiques à fine échelle.

Les limitations clés de l’estimation de l’IRI par UAV subsistent. La méthode ne peut pas égaler la résolution verticale des profileurs inertiels laser (±0,025 mm) — la photogrammétrie par UAV typique atteint une précision verticale de ±2–5 mm même avec des GCP, ce qui peut être insuffisant pour les applications de précision telles que la réception de construction. La méthode est sensible aux conditions d’éclairage (ombres, reflets), à la texture de surface (les surfaces bitumineuses uniformes offrent une faible texture photogrammétrique) et à la végétation ou aux débris de surface. Les restrictions de vol à proximité des aéroports (les mêmes endroits où l’évaluation de la rugosité des pistes est nécessaire) peuvent limiter la faisabilité opérationnelle. La technique n’a pas encore été adoptée comme norme réglementaire par la FHWA, la FAA ou l’AASHTO, et reste principalement un outil de recherche et de dépistage plutôt qu’un remplacement des profileurs inertiels certifiés. Cependant, à mesure que la technologie des capteurs UAV s’améliore et que les méthodes d’apprentissage automatique pour la reconstruction de profil progressent, l’IRI par drone devrait devenir une méthode supplémentaire acceptée au cours de la prochaine décennie.

Utilisation dans les Systèmes de Gestion des Chaussées

Les données IRI occupent une place centrale dans les Systèmes de Gestion des Chaussées (PMS) modernes — les cadres systématiques que les agences de transport utilisent pour surveiller l’état des chaussées, prédire la détérioration future, évaluer les alternatives de traitement et allouer des budgets limités de maintenance et de réhabilitation. Au sein des PMS, l’IRI remplit plusieurs fonctions distinctes : comme indicateur de performance pour l’évaluation et le rapport de l’état, comme déclencheur pour les décisions de maintenance et de réhabilitation, comme variable de prédiction dans les modèles de détérioration, et comme métrique de résultat pour évaluer l’efficacité des traitements.

Évaluation de l’État à l’Échelle du Réseau

Au niveau du réseau, l’IRI est la métrique d’état des chaussées la plus couramment rapportée car elle est objective, basée sur des instruments et directement liée à l’expérience de l’usager. Les agences telles que les DOT des États relèvent l’ensemble de leur réseau — généralement sur un cycle de 1 à 2 ans pour les routes Interstates et NHS et un cycle de 2 à 4 ans pour les classes fonctionnelles inférieures — à l’aide de profileurs inertiels à grande vitesse. Les données IRI résultantes sont agrégées en catégories d’état (Bon/Moyen/Mauvais), analysées pour les tendances dans le temps, et utilisées pour rapporter le pourcentage du réseau dans chaque catégorie d’état aux législateurs, aux parties prenantes et au public. La règle FHWA National Performance Management Measures (23 CFR Part 490) exige que les DOT des États établissent des cibles à 2 et 4 ans pour le pourcentage de chaussées NHS Interstates et non-Interstates en état Bon et Mauvais, basées en grande partie sur l’IRI.

Déclencheurs de Maintenance et de Réhabilitation

Les seuils IRI servent de déclencheurs de décision dans la logique de sélection des traitements des PMS. Lorsque l’IRI d’une section de chaussée dépasse un seuil critique — typiquement 170 in/mi (2,7 m/km) pour les routes à fort trafic ou 220 in/mi (3,5 m/km) pour les routes à faible trafic — la section est signalée comme candidate à une action corrective. Le traitement spécifique déclenché dépend du mécanisme de dégradation sous-jacent. Si la rugosité est causée par des dégradations de surface (désenrobage, fissuration mineure) sans déficience structurelle, une mince couche de roulement ou un traitement de surface peut être approprié. Si la rugosité est causée par une détérioration structurelle (fissuration profonde, orniérage, rupture de fondation), un rechargement structurel ou une reconstruction en pleine profondeur est indiqué. L’IRI seul ne peut pas distinguer ces cas, c’est pourquoi les PMS intègrent l’IRI avec des indices basés sur les dégradations (PCI) et des données de capacité structurelle (déflectomètre à masse tombante) pour la sélection des traitements.

Modélisation de la Détérioration

Les PMS s’appuient sur des modèles de détérioration des chaussées pour prédire l’état futur et optimiser le calendrier des traitements. La détérioration de l’IRI est généralement modélisée à l’aide d’équations de régression empiriques — le plus souvent une famille de courbes reliant l’IRI à l’âge, au trafic cumulé (ESALs), à la structure de la chaussée (épaisseur, type de matériau) et aux facteurs environnementaux (indice de gel, précipitations). Les formes de modèle courantes incluent la forme linéaire : IRI(t) = IRI₀ + α × t, la loi de puissance : IRI(t) = IRI₀ + α × t^β, et les formes sigmoïdales ou exponentielles pour les chaussées approchant de l’acceptabilité terminale. L’IRI initial (IRI₀) — l’IRI immédiatement après la construction ou le traitement — est un paramètre critique du modèle qui influence fortement la performance à long terme : les chaussées construites plus lisses maintiennent un IRI plus bas tout au long de leur durée de vie, ce qui est la base des spécifications d’ajustement de rémunération basé sur l’uni dans les contrats de construction.

Le HDM-4 (Highway Development and Management Model), le logiciel d’analyse économique de gestion des chaussées de la Banque mondiale, est le système le plus reconnu mondialement intégrant l’IRI dans un cadre complet d’évaluation de la détérioration, des coûts usagers et économique. Le HDM-4 utilise la progression de l’IRI comme indicateur principal de la détérioration des chaussées et calcule les coûts d’exploitation des véhicules (carburant, entretien, usure des pneus, amortissement), les coûts de temps de parcours et les coûts des usagers de la route en fonction de l’IRI. Le modèle démontre que les coûts d’exploitation des véhicules augmentent d’environ 4 à 8 % pour chaque augmentation de 1 m/km de l’IRI, fournissant la justification économique pour des interventions de maintenance en temps opportun qui empêchent l’IRI de se détériorer au-delà des points de déclenchement économiquement optimaux.

Efficacité des Traitements et Spécifications Basées sur la Performance

Après l’application d’un traitement de chaussée, l’IRI post-traitement est mesuré pour vérifier que le traitement a atteint l’objectif d’uni spécifié. La différence entre l’IRI pré-traitement et post-traitement quantifie l’amélioration de la qualité de roulement. Les systèmes de gestion des chaussées suivent ces résultats pour évaluer l’efficacité des traitements et calibrer l’IRI₀ post-traitement utilisé dans les modèles de détérioration. Les spécifications basées sur la performance lient le paiement de l’entrepreneur à l’IRI obtenu — les entrepreneurs reçoivent des primes pour avoir dépassé les exigences minimales d’uni et des pénalités ou des actions correctives obligatoires en cas de non-respect. Les barèmes typiques d’ajustement de rémunération basé sur l’uni prévoient une prime de 1 à 5 % du prix soumissionné pour chaque amélioration de 10 in/mi en dessous du seuil de spécification, avec des pénalités d’ampleur équivalente pour dépassement du seuil.

Intégration avec la Gestion des Actifs

Au niveau stratégique, les tendances de l’IRI informent les Plans de Gestion des Actifs de Transport (TAMP) requis par les réglementations fédérales. Ces plans établissent des objectifs de performance à long terme (10 ans) et des scénarios de financement pour maintenir ou améliorer l’état du réseau. L’IRI sert d’indicateur de résultat principal pour les investissements dans la qualité de roulement. Les analyses de scénarios dans les TAMP utilisent les prédictions de l’IRI pour comparer les impacts de différents niveaux de financement — par exemple, une stratégie de « préservation d’abord » qui applique des traitements préventifs avant que l’IRI n’atteigne un seuil critique est généralement plus rentable qu’une stratégie du « pire d’abord » qui ne traite que les chaussées défaillantes, mesurée par les économies totales de coûts d’exploitation des véhicules par dollar de dépense de l’agence.

Conversion entre l’IRI et d’Autres Mesures de Rugosité

L’IRI ayant été conçu comme une échelle de référence universelle, des équations de conversion existent pour relier l’IRI aux mesures de rugosité héritées. Ces conversions sont approximatives et dépendent de la méthodologie de mesure de l’indice hérité, mais elles sont essentielles pour les agences qui comparent les données IRI actuelles aux enregistrements historiques.

Le Profile Index (PI) — généralement exprimé en mm/km à partir des traces du profilographe de type californien — nécessite un étalonnage par rapport à l’IRI car différentes configurations de profilographe (largeur de bande de blocage, empattement) produisent différentes valeurs de PI pour le même profil. La conversion typique est PI × 0,035, mais le facteur exact doit être déterminé par calibration locale sur des profils de référence.

Pour les rugosimètres de type à réponse, l’équation d’étalonnage est spécifique à l’équipement et doit être rétablie chaque fois que le véhicule, la suspension ou les pneus changent de manière significative. L’équation prend la forme générale : IRI = A + B × lecture_RTRRM, où A et B sont déterminés par régression par rapport aux profils de référence. Le coefficient de pente B varie typiquement de 0,005 à 0,02 m/km par compte, et l’ordonnée à l’origine A tient compte de la lecture du rugosimètre sur une surface parfaitement lisse (qui peut ne pas être nulle en raison du bruit mécanique dans le capteur). +++
