Jet Blast

Caractéristiques du Jet Blast

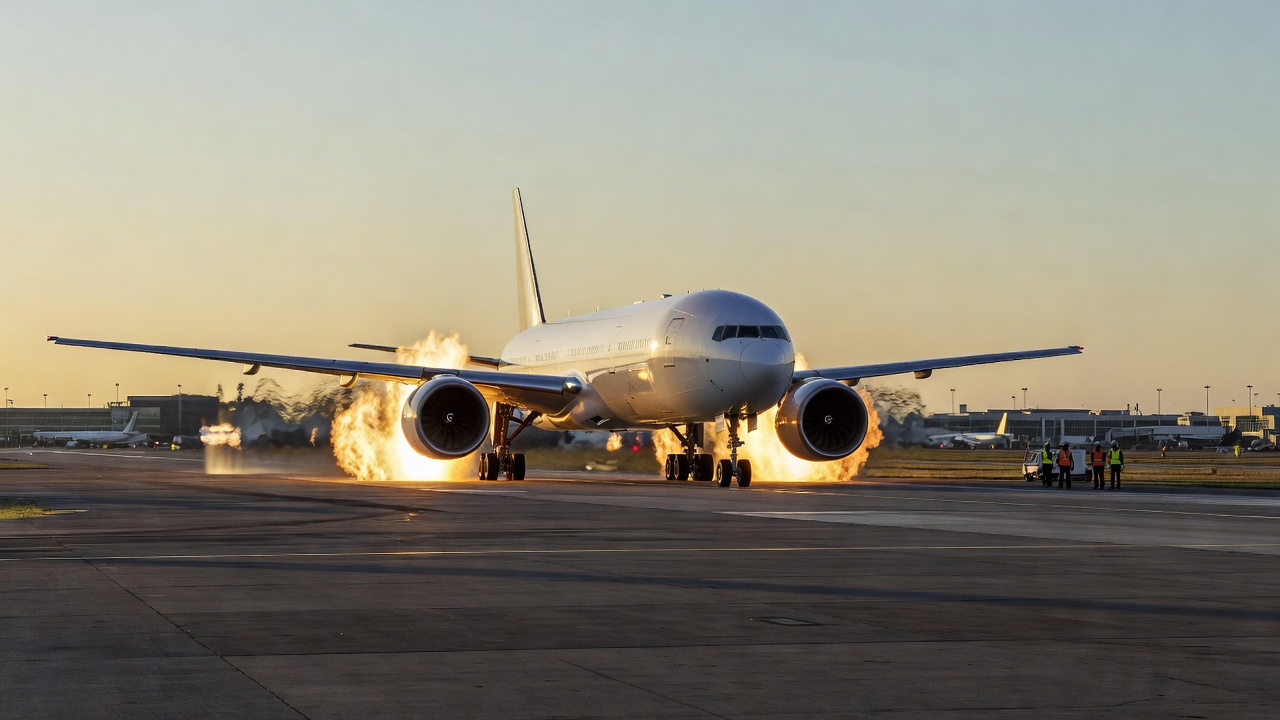

Le jet blast est le flux à haute vitesse et haute température de gaz d’échappement expulsés à l’arrière des moteurs à réaction—y compris les turboréacteurs, les turbofans et les turbopropulseurs—lors des opérations au sol des aéronefs. Contrairement à l’échappement d’un moteur en vol, qui se dissipe rapidement dans l’atmosphère libre, le jet blast au sol interagit directement avec les surfaces de chaussée, les équipements de soutien au sol, les structures adjacentes et le personnel. Le potentiel de dommage du jet blast est fonction de trois paramètres interdépendants : la vitesse d’échappement, la température d’échappement et le schéma de dispersion du souffle. Le Manuel de conception des aérodromes de l’OACI (Doc 9157, Partie 2) définit formellement le jet blast comme le flux d’échappement à haute vitesse généré par les moteurs d’avion pouvant causer l’érosion des surfaces, des dommages à d’autres aéronefs et des blessures au personnel, nécessitant des dispositions de conception spécifiques pour atténuer ses effets dans les aérodromes.

Vitesse d’Échappement

À la sortie de la tuyère du moteur, la vitesse des gaz d’échappement varie considérablement selon le type de moteur et le réglage de poussée. Les turbofans modernes à haut taux de dilution—tels que le General Electric GE90 (utilisé sur le Boeing 777), le Rolls-Royce Trent 800 et le Pratt & Whitney PW4000—produisent des vitesses d’échappement comprises entre 250 et 350 mph (110–156 m/s) à la poussée de décollage. Certains gros moteurs militaires et les turboréacteurs plus anciens à faible taux de dilution peuvent produire des vitesses de sortie dépassant 500 mph (220 m/s). Le Boeing 737-800 équipé de moteurs CFM56-7B génère des vitesses d’échappement d’environ 245 mph (110 m/s) à pleine poussée de décollage. Le Boeing 777-300ER équipé de moteurs GE90-115B—le turbofan commercial le plus puissant en service avec une poussée de 115 000 lbf (512 kN)—produit des vitesses d’échappement approchant 300 mph (134 m/s) avec un débit massique d’échappement total dépassant 3 600 lb/s (1 633 kg/s). L’Airbus A380 équipé de moteurs Engine Alliance GP7200 (76 000 lbf ou 338 kN chacun) produit des vitesses d’échappement comparables sur quatre moteurs, créant une zone de souffle cumulée pouvant atteindre 200 pieds (61 m) de largeur.

La décroissance de la vitesse en aval de la tuyère suit une relation inverse avec la distance. Selon le modèle de décroissance du jet documenté par le Transportation Research Board (TRB) et dans les études de recherche de la FAA, la vitesse sur l’axe central diminue proportionnellement à l’inverse de la distance par rapport à la tuyère. Cette relation s’exprime mathématiquement par Vx/V0 = 1/(1 + kx/D), où Vx est la vitesse sur l’axe central à la distance x de la tuyère, V0 est la vitesse de sortie, D est le diamètre de la tuyère, et k est une constante de décroissance empirique comprise entre 5 et 7 pour les turbofans. À une distance de 100 pieds (30 m) derrière le moteur, la vitesse chute typiquement à 30–40 % de la vitesse de sortie. À 500 pieds (152 m), elle est d’environ 10 % de la vitesse de sortie—ce qui pour un gros turbofan correspond encore à 30–35 mph (13–16 m/s), suffisant pour renverser un équipement de soutien au sol et déstabiliser les piétons. Pour les gros porteurs à la poussée de décollage, les zones de vitesse dangereuse peuvent s’étendre sur plus de 2 000 pieds (600 m) derrière l’aéronef. Le rapport de recherche de la FAA DOT/FAA/TC-22/21 a documenté que le jet blast d’un Boeing 777-300ER à la poussée de décollage produit des vitesses mesurables supérieures à 35 mph à des distances dépassant 1 800 pieds (550 m) derrière l’aéronef.

Température d’Échappement

La température des gaz d’échappement (EGT) à la sortie de la tuyère varie de 400 °C à 650 °C (750 °F–1 200 °F) selon le type de moteur, le réglage de puissance et les conditions ambiantes. À la poussée de décollage, l’EGT varie généralement entre 500 °C et 650 °C (932 °F–1 202 °F). À la poussée au ralenti, les températures chutent à 150 °C–300 °C (302 °F–572 °F). La température du flux d’échappement décroît avec la distance plus rapidement que la vitesse, suivant un profil de décroissance logarithmique plutôt que la décroissance inverse de la vitesse. Cela s’explique par le fait que la dissipation de la température est régie par le mélange turbulent avec l’air ambiant et le transfert de chaleur par rayonnement vers l’environnement, en plus de la dilution du jet par la quantité de mouvement. À 50 pieds (15 m) derrière le moteur, la température d’échappement est d’environ 50–60 % de la température de sortie. À 200 pieds (61 m), elle chute à 20–30 %. À 400 pieds (122 m), l’élévation de température au-dessus de l’ambiante peut n’être que de 5–10 °C (9–18 °F).

Cependant, même à des températures réduites, la charge thermique imposée aux surfaces de chaussée est significative pour plusieurs raisons. Le liant asphaltique (bitume) commence à se ramollir à 50 °C (122 °F) et s’écoule notablement au-dessus de 100 °C (212 °F). L’essai de point de ramollissement bille-anneau (ASTM D36) pour un liant PG 64-22 typique montre un ramollissement à 46–52 °C (115–126 °F). Lorsque les températures de surface de la chaussée dépassent ce seuil de manière répétée, le liant migre vers la surface (remontée de bitume) ou est emporté par l’action mécanique du flux d’échappement. L’exposition répétée des surfaces de chaussée à des températures dépassant 300 °C (572 °F)—même pour de courtes durées de 10 à 30 secondes par événement—provoque une dégradation thermique irréversible du liant bitumineux. Cette dégradation se manifeste par une carbonisation (pyrolyse des molécules d’hydrocarbures), un durcissement (perte des propriétés élastiques du liant) et une perte d’adhésion entre le liant et les particules de granulats.

L’impact thermique sur les chaussées en béton est tout aussi significatif mais se manifeste différemment. Le coefficient de dilatation thermique du béton de ciment Portland est d’environ 10–14 microdéformations par °C (5,5–7,8 microdéformations par °F). Lorsque la couche superficielle d’une dalle en béton est chauffée de 20 °C (ambiante) à 300 °C (572 °F) en quelques secondes, la dilatation thermique restreinte génère des contraintes de compression de 2 500–5 000 psi (17–35 MPa)—suffisantes pour dépasser la résistance à la traction du béton typique (400–600 psi ou 2,8–4,1 MPa), provoquant un écaillage de surface avant même que la résistance à la compression ne soit atteinte.

Schéma de Dispersion du Souffle

Le jet blast n’émerge pas comme un jet étroit cohérent mais plutôt comme un panache conique ou en éventail qui s’étale, régi par les principes de l’écoulement turbulent en jet libre. L’angle de dispersion est influencé par la conception du moteur—les turbofans à haut taux de dilution produisent des panaches plus larges et plus diffus que les turbofans à faible taux de dilution et les turboréacteurs. Le demi-angle de dispersion (l’angle entre l’axe central et le bord de la vitesse mesurable) varie de 10 à 15 degrés pour les turbofans modernes. Pour le CFM56-7B du Boeing 737, le demi-angle est d’environ 12 degrés ; pour le GE90 du Boeing 777, il est d’environ 14 degrés en raison du plus grand diamètre de la soufflante et du taux de dilution plus élevé.

Les effets d’interaction avec le sol modifient significativement le comportement du jet libre. Lorsque le panache d’échappement se propage en aval, il se fixe à la surface du sol par l’effet Coanda—la tendance d’un jet fluide à suivre une surface convexe. Cette fixation au sol provoque l’aplatissement et l’étalement latéral du panache, augmentant la largeur de la zone affectée d’un facteur 2 à 3 par rapport à la largeur théorique du jet libre à la même distance en aval. Cet étalement dû à l’effet de sol soumet une largeur de 100 à 200 pieds (30–60 m) de surface de chaussée derrière un gros aéronef à des forces érosives significatives. L’étendue latérale est influencée par la hauteur du moteur par rapport au sol. Les moteurs montés plus haut (comme sur le Boeing 747-8 ou l’Airbus A380 avec des moteurs à plus de 16 pieds ou 5 m de garde au sol) produisent moins d’interaction avec le sol que les moteurs montés bas (Boeing 737 ou Airbus A320 avec 3–4 pieds ou 1–1,2 m de garde au sol).

Des recherches expérimentales publiées dans Promet - Traffic & Transportation (Wang et al., 2015) ont mesuré le champ de pression dynamique de l’échappement d’un turbofan et ont constaté que la pression au centre du flux du jet diminue rapidement avec un taux de décroissance maximal de 41,7 % sur les 10 premiers mètres depuis la tuyère. La pression dynamique à 150 m (492 pi) de la tuyère a été mesurée à 58,8 Pa, correspondant à une vitesse de vent de 10 m/s (22 mph). La plage affectée par la température (élévation de 40 °C au-dessus de l’ambiante) s’étendait sur 113,5 m de longueur et 20 m de largeur, définissant l’enveloppe dans laquelle les dommages thermiques à la chaussée peuvent être attendus.

Boeing et Airbus fournissent des cartes de contours de vitesse et de température du jet blast dans leurs manuels de planification aéroportuaire. Ces cartes délimitent les zones où la vitesse d’échappement dépasse les seuils de 35 mph (56 km/h) et 50 mph (80 km/h) —les vitesses critiques auxquelles le personnel et les équipements sont en danger selon le Manuel de manutention au sol de l’Association du transport aérien international (IATA). Le contour des 35 mph définit la limite au-delà de laquelle le personnel au sol peut travailler en toute sécurité sans risque d’être renversé, tandis que le contour des 50 mph définit la limite pour la stabilité des équipements de soutien au sol. Ces cartes sont des éléments essentiels pour la conception de l’aménagement des aires de trafic, la planification des affectations aux postes de stationnement, le dimensionnement des infrastructures de protection contre le souffle et l’élaboration de procédures de sécurité au sol spécifiques à chaque aéroport.

Effets sur la Chaussée en Asphalte

La chaussée en asphalte (souple) est particulièrement vulnérable aux dommages du jet blast en raison de la sensibilité à la température de son liant bitumineux. La Circulaire consultative FAA AC 150/5380-6B définit l’érosion par jet blast sur les chaussées en asphalte comme une zone assombrie où le liant bitumineux a été brûlé ou carbonisé par l’échappement du moteur. Cette catégorie de détérioration est distincte de l’usure liée à la circulation et doit être identifiée séparément lors des relevés de l’indice de condition de chaussée (PCI) effectués selon l’ASTM D5340. Les effets sur la chaussée en asphalte peuvent être classés en trois mécanismes principaux : l’érosion de surface et la dégradation du liant, les granulats polis, et l’orniérage dans les voies de roulement dû au ramollissement thermique.

Érosion de Surface et Dégradation du Liant

Lorsque l’échappement du jet frappe une surface en asphalte, deux mécanismes d’endommagement concurrents sont activés simultanément. La composante mécanique implique le flux de gaz à haute vitesse qui balaie la surface comme un sablage, retirant les fines particules de granulats et érodant la matrice de liant asphaltique. La composante thermique implique le chauffage du liant à des températures qui le font ramollir, s’écouler, s’oxyder et finalement se carboniser. L’effet combiné est un enlèvement progressif du matériau de surface, commençant par la perte du mince film de liant qui recouvre les particules de granulats (désenrobage de surface), suivi de la perte des granulats fins, et finalement l’exposition et le délogement des gros granulats.

La norme FAA et ASTM D5340 décrit l’érosion par jet blast sur l’asphalte comme des zones assombries variant en profondeur jusqu’à environ 1/2 pouce (13 mm). L’aspect assombri est causé par la carbonisation thermique du bitume—le liant est chauffé au point de subir une pyrolyse, devenant noir et perdant ses propriétés adhésives et cohésives. Dans les cas avancés, le liant peut être complètement brûlé, laissant des granulats exposés qui sont facilement délogés par les événements de souffle ultérieurs, l’action des pneus d’avion ou les équipements d’enlèvement des FOD. Le taux d’érosion est influencé par la formulation de l’enrobé bitumineux. Les revêtements de surface utilisant une dimension nominale maximale de granulat (DNMG) plus petite sont plus sensibles que les mélanges plus grossiers. Les revêtements à friction ouverts (OGFC) et les surfaces poreuses sont particulièrement vulnérables en raison de leur teneur en vides plus élevée (18–22 %), ce qui offre des voies de pénétration des gaz chauds plus profondément dans la structure de la chaussée.

Aucun niveau de sévérité n’est défini pour l’érosion par jet blast dans la norme ASTM D5340. Il suffit d’indiquer que l’érosion par jet blast existe. Cela s’explique par le fait que les dommages causés par le jet blast ont tendance à être de nature binaire—soit le liant a été thermiquement dégradé, soit il ne l’a pas été. L’étendue de la zone endommagée (mesurée en pieds carrés ou en mètres carrés) est la principale métrique pour quantifier la détérioration. Le Manuel de conception des aérodromes de l’OACI (Doc 9157, Partie 3) recommande que les chaussées dans les zones affectées par le jet blast utilisent un enrobé bitumineux dense avec un maximum de vides de 3 à 5 % pour minimiser la pénétration des gaz d’échappement chauds dans la structure de la chaussée.

Granulats Polis

L’exposition prolongée des particules de granulats au jet d’échappement à haute vitesse contenant des particules entraînées peut polir la surface exposée des granulats. Cet effet de polissage réduit la microtexture des granulats, diminuant la résistance au glissement de la chaussée. La circulaire consultative de la FAA sur l’entretien des chaussées (AC 150/5380-6B) traite des granulats polis comme une catégorie de détérioration distincte. Les granulats polis sont particulièrement dangereux aux extrémités de pistes et sur les chaussées des voies de circulation où le freinage et le contrôle directionnel des aéronefs sont essentiels. Le mécanisme de polissage est abrasif plutôt que thermique—le gaz à haute vitesse transporte du sable, de la poussière et de petits débris qui impactent la surface des granulats à des vitesses de 100–300 mph (45–134 m/s), usant progressivement les aspérités microscopiques.

La résistance au polissage des granulats est mesurée par l’essai de valeur de polissage accéléré (PSV) selon ASTM D3319 ou AASHTO T279. Les granulats avec un PSV inférieur à 40 sont considérés comme sensibles au polissage et ne devraient pas être utilisés sur les surfaces de chaussée affectées par le jet blast. Les granulats durs et anguleux tels que le granit, le basalte et le trapp avec un PSV dépassant 45 sont préférés pour les revêtements de surface dans les zones de jet blast. La FAA spécifie que les surfaces de chaussée dans les zones critiques (extrémités de pistes, intersections de voies de circulation et zones de jet blast) doivent atteindre un coefficient de friction minimum mesuré par un équipement de mesure continu de friction (CFME) de 0,50 pour les pistes et 0,45 pour les voies de circulation à une vitesse d’essai de 40 mph (65 km/h).

Orniérage des Voies de Roulement dû au Ramollissement Thermique

L’exposition répétée de la chaussée en asphalte aux températures d’échappement du jet supérieures au point de ramollissement du liant provoque la déformation de la surface de la chaussée sous les charges des roues d’avion, un mécanisme qui diffère fondamentalement de l’orniérage associé à la charge. L’orniérage associé à la charge résulte de la déformation par cisaillement dans le liant et la structure des granulats sous l’effet d’une circulation lourde canalisée, se produisant généralement après des années de service. L’orniérage par ramollissement thermique est localisé dans les zones où le jet d’échappement frappe la chaussée pendant que les aéronefs sont à l’arrêt ou se déplacent lentement à forte poussée—comme aux positions d’attente des pistes, aux aires d’essais moteurs et aux positions de pushback aux postes de stationnement—et peut se produire après seulement quelques événements.

Les ornières qui en résultent recueillent l’eau, augmentant le risque d’aquaplanage. Elles créent également des surfaces inégales qui accélèrent d’autres mécanismes de détérioration tels que la fissuration par fatigue et l’écaillage. La spécification FAA P-404 pour l’enrobé bitumineux résistant au carburant a été développée spécifiquement pour traiter ce problème en utilisant un liant hautement modifié aux polymères avec une classe de performance PG 82-22 ou supérieure, offrant une résistance significativement plus grande à la déformation thermique que l’enrobé bitumineux conventionnel P-401 (qui utilise généralement un liant PG 64-22 ou PG 70-28). Le liant modifié aux polymères maintient sa viscosité à des températures allant jusqu’à 80 °C (176 °F), contre 64 °C (147 °F) pour le liant standard, offrant une marge substantielle contre le ramollissement thermique dû à l’exposition au jet blast.

Effets sur la Chaussée en Béton

La chaussée en béton de ciment Portland (PCC), bien que plus résistante à la dégradation thermique que l’asphalte, n’est pas à l’abri des dommages du jet blast. Les mécanismes de dommages sont fondamentalement différents, étant régis par la contrainte thermique plutôt que par la dégradation du liant. Comprendre ces mécanismes est essentiel pour les ingénieurs de chaussées aéroportuaires qui effectuent des relevés d’état sur les pistes en béton, les voies de circulation et les aires de trafic.

Contrainte Thermique et Écaillage

Lorsque l’échappement d’un jet à des températures de 400–650 °C (750–1 200 °F) frappe une surface en béton, le chauffage rapide crée un gradient thermique abrupt sur la profondeur de la dalle. La couche superficielle tente de se dilater, mais est retenue par le béton sous-jacent plus froid. Cette contrainte génère des contraintes thermiques de compression à la surface qui peuvent dépasser la résistance à la traction du béton, entraînant un écaillage—le détachement de fines couches ou écailles de la surface. L’amplitude de la contrainte suit la loi de Hooke : σ = E·α·ΔT, où σ est la contrainte thermique, E est le module d’élasticité du béton (4–6 millions de psi ou 28–42 GPa), α est le coefficient de dilatation thermique (10–14 × 10⁻⁶/°C), et ΔT est le différentiel de température sur la profondeur de la dalle.

Pour un ΔT de 280 °C (500 °F) à travers le premier pouce de béton, la contrainte théorique de compression en surface est d’environ 3 500 psi (24 MPa)—bien supérieure à la résistance à la traction de 400–600 psi (2,8–4,1 MPa). Le béton ne rompt pas en compression (où sa résistance est de 4 000–6 000 psi ou 28–42 MPa) mais en traction lorsque la couche superficielle en expansion se soulève par rapport au substrat plus froid, créant des contraintes de traction à la ligne de liaison entre les zones chauffées et non chauffées.

L’écaillage du béton dû au jet blast se caractérise par le détachement du mortier de surface, exposant les gros granulats. Dans les cas graves, la profondeur d’écaillage peut atteindre 0,5–1,0 pouce (13–25 mm) et peut exposer les armatures en acier dans les dalles minces. Les zones écaillées sont généralement de forme irrégulière et situées dans la zone directement derrière les sorties d’échappement du moteur de l’avion. Sur les chaussées en béton jointé, l’écaillage est plus fréquent près des joints et des fissures, où la discontinuité de la dalle offre une voie préférentielle pour la pénétration de la chaleur et la concentration des contraintes.

Le mécanisme est exacerbé par la présence d’humidité dans les pores du béton. Lorsqu’elle est chauffée rapidement, l’eau interstitielle se vaporise et se dilate, générant des pressions internes qui peuvent provoquer un écaillage explosif. C’est le même mécanisme observé dans le béton exposé au feu. Le béton à forte teneur en humidité et faible perméabilité est le plus susceptible à l’écaillage explosif. Le niveau de saturation critique est d’environ 80 % de la saturation—au-dessus de ce seuil, la pression de vapeur générée lors du chauffage rapide peut dépasser la résistance à la traction du béton, provoquant l’éjection violente de fragments de surface.

Délamination et Éclatements de Granulats

Le cyclage thermique répété du jet blast—chauffage pendant le fonctionnement du moteur suivi d’un refroidissement pendant les périodes de ralenti—induit une fatigue dans la couche superficielle du béton. Cette fatigue provoque une délamination le long de plans horizontaux parallèles à la surface, généralement à des profondeurs de 1/8 à 1/4 de pouce (3–6 mm). La délamination se produit lorsque les contraintes de traction provenant de la dilatation et de la contraction thermiques répétées dépassent la force de liaison entre les couches de pâte de ciment. Les zones délaminées produisent un son creux lorsqu’on les tape avec un marteau lors de l’inspection et finissent par se détacher sous forme d’écailles peu profondes. L’étendue de la délamination peut être cartographiée à l’aide de relevés par chaînes traînantes ou par thermographie infrarouge, qui détectent tous deux la lame d’air sous la couche délaminée.

Les éclatements de granulats se produisent lorsque les particules de granulats près de la surface se dilatent à un rythme différent de celui de la pâte de ciment environnante sous l’effet de la charge thermique. Les différences de coefficient de dilatation thermique (CDT) entre le granulat et la pâte génèrent des contraintes localisées qui provoquent le détachement de la particule de granulat, laissant une cavité conique dans la surface. Les éclatements mesurent typiquement 1/4 à 1 pouce (6–25 mm) de diamètre et, bien qu’individuellement petits, peuvent s’accumuler pour créer une surface rugueuse et irrégulière qui retient les débris et réduit la résistance au glissement. L’utilisation de granulats dont le CDT est étroitement apparié à celui de la pâte de ciment (à moins de 2 microdéformations par °C) réduit significativement le risque d’éclatement. Les granulats à forte teneur en quartz (tels que le chert et le quartzite) ont des valeurs de CDT élevées (11–14 × 10⁻⁶/°C) et doivent être évités dans les chaussées en béton exposées au jet blast.

Faïençage et Suppression de Surface

Le faïençage est la perte de mortier de surface sur une zone plus étendue, exposant les gros granulats mais sans le détachement localisé caractéristique de l’écaillage. Le faïençage dû au jet blast se présente comme une surface rugueuse avec des particules de granulats exposées se détachant en relief au-dessus du mortier environnant. La couche superficielle de 1/4 à 1/2 pouce (6–13 mm) est progressivement usée par l’action combinée de la contrainte thermique et de l’abrasion mécanique des particules entraînées. Contrairement à l’écaillage, qui implique le détachement de fragments discrets, le faïençage est un processus d’usure progressive qui réduit l’épaisseur du mortier de surface uniformément dans la zone affectée.

Le Manuel unifié des installations du Corps des ingénieurs de l’armée américaine (UFM 3-270-01) identifie spécifiquement les dommages à la chaussée en béton causés par le jet blast comme incluant l’écaillage, la délamination, les éclatements de granulats, le faïençage et la fissuration. Le manuel recommande que les mélanges de béton de ciment Portland dans les zones sujettes au jet blast incorporent un entraînement d’air (6–8 % de teneur en air en volume), des rapports eau-ciment faibles (0,40 ou moins) et une teneur en liant élevée (minimum 600 lb/yd³ ou 356 kg/m³) pour améliorer la résistance au choc thermique. L’entraînement d’air fournit des vides microscopiques qui permettent d’accommoder l’expansion de l’eau interstitielle lors du chauffage rapide, réduisant le risque d’écaillage explosif. Les matériaux cimentaires supplémentaires tels que les cendres volantes (15–25 % de substitution), le laitier granulé de haut fourneau moulu (30–50 %) et la fumée de silice (5–8 %) densifient la matrice de la pâte de ciment, réduisant la perméabilité et améliorant la durabilité thermique.

Jet Blast et Déplacement des FOD

L’un des risques de sécurité les plus significatifs associés au jet blast est sa capacité à générer et déplacer des débris (FOD). La Circulaire consultative FAA 150/5210-24A sur la gestion des FOD dans les aéroports identifie explicitement le jet blast comme un mécanisme principal de déplacement des FOD sur l’aérodrome. Lorsque l’échappement du jet déloge le matériau de la chaussée—soit des granulats érodés d’une surface endommagée, soit des matériaux meubles provenant de joints et fissures non scellés—ces particules deviennent des projectiles propulsés à des vitesses suffisantes pour endommager les aéronefs, les véhicules et le personnel.

Mécanismes de Génération des FOD

Le jet blast crée des FOD par trois mécanismes distincts. La génération primaire se produit lorsque le flux d’échappement déloge directement le matériau de la chaussée—particules de granulats provenant d’un enrobé érodé, fragments de mortier de béton écaillé, ou pierres meubles de joints et fissures non scellés. Le déplacement secondaire se produit lorsque le souffle ramasse les débris existants sur les chaussées, les accotements ou les zones de terre-plein et les transporte vers les surfaces opérationnelles. La propagation tertiaire se produit lorsque les débris propulsés par le souffle d’un aéronef deviennent un danger pour les aéronefs suivants, les véhicules au sol ou le personnel—une réaction en chaîne qui peut se propager sur de grandes zones de l’aérodrome.

La FAA AC 150/5210-24A note que les moteurs extérieurs des aéronefs passant d’une piste de largeur relativement grande à une voie de circulation plus étroite peuvent souffler de la terre meuble et des matériaux des accotements et des zones de terre-plein sur la surface de la piste. Pour les aéronefs à quatre moteurs comme le Boeing 747-8 et l’Airbus A380, les moteurs extérieurs peuvent déplacer les débris du bord de piste et des zones d’accotement—où les FOD ont tendance à s’accumuler—vers le centre de la piste ou de la voie de circulation. Ce mécanisme est particulièrement dangereux lors des changements de piste ou lorsque les aéronefs effectuent des virages à 180 degrés sur les pistes (opérations de retour), dirigeant le souffle à pleine poussée vers les bords de piste qui peuvent contenir du gravier meuble, de la terre ou des débris végétaux.

Classification des Risques FOD

Les dangers posés par les FOD propulsés par le jet blast incluent l’ingestion par les moteurs, les dommages aux pneus, les blessures au personnel et les dommages structurels aux aéronefs. La FAA estime que les FOD dans les moteurs coûtent à l’industrie aéronautique mondiale 4 à 5 milliards de dollars par an en coûts de réparation directs et en pertes de revenus. Chaque événement d’ingestion par un moteur entraîne généralement 1 à 10 millions de dollars de réparations selon la gravité des dommages aux aubes de soufflante, le remplacement des aubes de compresseur nécessitant un démontage et une révision complète du moteur. Les dommages aux pneus causés par les FOD représentent environ 15 à 20 % de toutes les défaillances de pneus d’avion, chaque événement coûtant entre 5 000 et 50 000 dollars, incluant le remplacement, l’inspection des ensembles de roues et les dommages collatéraux potentiels aux systèmes de freinage et aux structures des puits de roues.

Les blessures au personnel causées par les FOD propulsés par le jet blast vont de lacérations mineures à des décès. La FAA AC 150/5210-24A stipule : « Des blessures au personnel, voire la mort, peuvent survenir lorsque le jet blast propulse des FOD à travers l’environnement aéroportuaire à grande vitesse. » Les incidents documentés incluent du personnel au sol frappé par des fragments de chaussée délogés, des opérateurs de chariots à bagages heurtés par des débris projetés par le jet blast, et du personnel de maintenance blessé par des pièces métalliques mobiles ramassées par l’échappement du moteur. Les dommages structurels aux aéronefs incluent des panneaux de revêtement bosselés, des pare-brise fissurés, des surfaces de contrôle endommagées et des réservoirs de carburant perforés.

Prévention des FOD par la Gestion des Chaussées

La stratégie de prévention des FOD la plus efficace dans le contexte du jet blast est le maintien des chaussées en bon état—exemptes de fissures, d’écailles et de granulats meubles. La circulaire consultative de la FAA sur l’entretien des chaussées (AC 150/5380-6B) recommande la réparation immédiate des défauts de surface dans les zones de jet blast pour prévenir la génération de FOD. Cela inclut le scellement des fissures à l’aide d’un mastic bitumineux appliqué à chaud selon ASTM D6690, la réparation partielle des écailles à l’aide de matériaux de rapiéçage modifiés aux polymères, et le rapiéçage de surface à l’aide de matériaux résistants au carburant comme l’enrobé bitumineux P-404.

Le balayage régulier des zones affectées par le jet blast à l’aide de balayeuses mécaniques avec assistance par aspiration est essentiel pour enlever les débris meubles avant qu’ils ne deviennent un danger de projectile. La FAA recommande que les fréquences d’inspection FOD des pistes et voies de circulation—telles que spécifiées dans le programme de gestion des FOD de l’aéroport selon AC 150/5210-24A—soient augmentées dans les zones présentant une érosion documentée par jet blast. De nombreux aéroports utilisent désormais des systèmes de détection FOD utilisant des radars ou des capteurs optiques montés sur des balayeuses ou des véhicules d’inspection dédiés pour identifier les débris jusqu’à 1/4 de pouce (6 mm) de diamètre sur les surfaces opérationnelles. Le Doc 9137 de l’OACI (Manuel des services d’aéroport, Partie 8) fournit des conseils supplémentaires sur les programmes de prévention des FOD, soulignant le rôle de l’état des chaussées dans la génération de FOD et la nécessité d’inspections régulières des zones sujettes au jet blast.

Conception et Fonction de l’Aire de Protection

Une aire de protection est une surface non portante spécialement construite située aux extrémités des pistes, conçue pour absorber et résister aux forces érosives de l’échappement des moteurs à réaction et du souffle des hélices. L’aire de protection n’est pas conçue pour supporter les charges des aéronefs—c’est une surface de protection sacrifiable entre la piste opérationnelle et la zone nivelée environnante. Selon à la fois l’Annexe 14 de l’OACI, Volume I, et la Circulaire consultative FAA 150/5300-13B, l’aire de protection est une caractéristique de sécurité obligatoire pour les aéroports financés par des fonds fédéraux desservant des aéronefs à réaction.

Dimensions Réglementaires et Critères

La FAA AC 150/5300-13B spécifie que la longueur et la largeur de l’aire de protection sont déterminées par l’aéronef de conception critique pour chaque piste, en tenant compte du Code de référence d’aéroport (ARC). L’aire de protection doit s’étendre sur toute la largeur de la chaussée de la piste plus les accotements de la piste. Pour les aéroports desservant des aéronefs de codes E et F (envergure 171–262 pieds ou 52–80 m), des longueurs d’aire de protection de 200–300 pieds (60–90 m) sont typiques. Pour les aéronefs de code C (Boeing 737, Airbus A320), des longueurs d’aire de protection de 100–150 pieds (30–46 m) sont courantes.

L’Annexe 14 de l’OACI, Volume I, exige une zone aménagée minimale de 30 mètres (98 pieds) au-delà de l’extrémité de la piste. Des marques de chevrons sont requises si la zone pavée avant un seuil dépasse 60 mètres (197 pieds) et n’est pas destinée à l’usage des aéronefs. Le Manuel de conception des aérodromes de l’OACI (Doc 9157, Partie 3—Chaussées) fournit des conseils supplémentaires sur la sélection et la construction des surfaces des aires de protection, y compris des recommandations spécifiques pour les types de sols cohérents et non cohérents. Pour les sols susceptibles d’être érodés par le jet blast—en particulier les sables et limons non cohérents—le manuel recommande de paver l’aire de protection ou de prévoir d’autres mesures de stabilisation du sol.

Matériaux de Surface

Les aires de protection peuvent être construites en béton bitumineux (P-401 ou P-403), en béton de ciment Portland (P-501), ou en sol/granulat stabilisé, selon les exigences opérationnelles. Pour les grands aéroports desservant des aéronefs à réaction, la FAA recommande des aires de protection pavées—en asphalte ou en béton—pour résister aux charges mécaniques et thermiques de l’échappement à forte poussée. Pour les petits aéroports d’aviation générale exploitant uniquement des aéronefs à hélices et des jets légers, un granulat compacté ou un gazon stabilisé peut être acceptable, à condition que la surface soit maintenue exempte d’érosion et de FOD.

La surface doit être inclinée pour assurer un drainage positif loin du bord de la piste et hors de la chaussée de l’aire de protection. L’eau stagnante sur les aires de protection accélère la détérioration de la chaussée et crée un risque de sécurité si elle est soufflée sur la piste par le souffle ou le sillage des aéronefs. Des pentes de drainage longitudinal et transversal de 1,5–2,0 % sont typiques, conformes aux normes de conception de la FAA. Le sol de fondation sous l’aire de protection doit être compacté à 95 % de la densité sèche maximale selon ASTM D698 (Proctor Standard) ou équivalent pour prévenir le tassement différentiel et l’érosion de la couche de support.

Marques Visuelles

Les aires de protection sont marquées de chevrons jaunes selon FAA AC 150/5340-1M et Annexe 14 de l’OACI, Chapitre 7. Les chevrons sont des bandes allongées en forme de V orientées avec les pointes vers le seuil de la piste, s’étendant sur toute la largeur de l’aire de protection. Les chevrons mesurent typiquement 20–30 pieds (6–9 m) de longueur de la pointe au bord de fuite et sont espacés de 15–25 pieds (4,5–7,6 m) d’axe en axe, selon les dimensions de l’aire de protection. Aucune marque de désignation de piste, barres de seuil ou marques de zone de toucher des roues ne sont présentes sur les aires de protection. Les chevrons fournissent une distinction visuelle sans ambiguïté entre la chaussée de piste opérationnelle et l’aire de protection non portante, empêchant les pilotes d’utiliser par inadvertance l’aire de protection pour le décollage ou l’atterrissage.

Relation avec les Aires de Décélération et les RESA

Les aires de protection sont distinctes des aires de décélération et des aires de sécurité d’extrémité de piste (RESA). Une aire de décélération est une surface portante capable de supporter un aéronef en cas d’interruption de décollage et est incluse dans la distance accélération-arrêt disponible (ASDA). Une RESA est une zone nivelée et dégagée au-delà de l’extrémité de la piste conçue pour accueillir les aéronefs en sortie de piste et doit s’étendre sur 90 m (295 pi) à partir de l’extrémité de la piste pour les pistes de codes 3 et 4, ou 240 m (787 pi) lorsque c’est réalisable selon les normes de l’OACI. Les aires de protection ne remplissent aucune de ces fonctions—ce sont des éléments de contrôle de l’érosion uniquement et ne sont jamais incluses dans les distances de piste déclarées (TORA, TODA, ASDA, ou LDA).

Conception du Déflecteur de Souffle

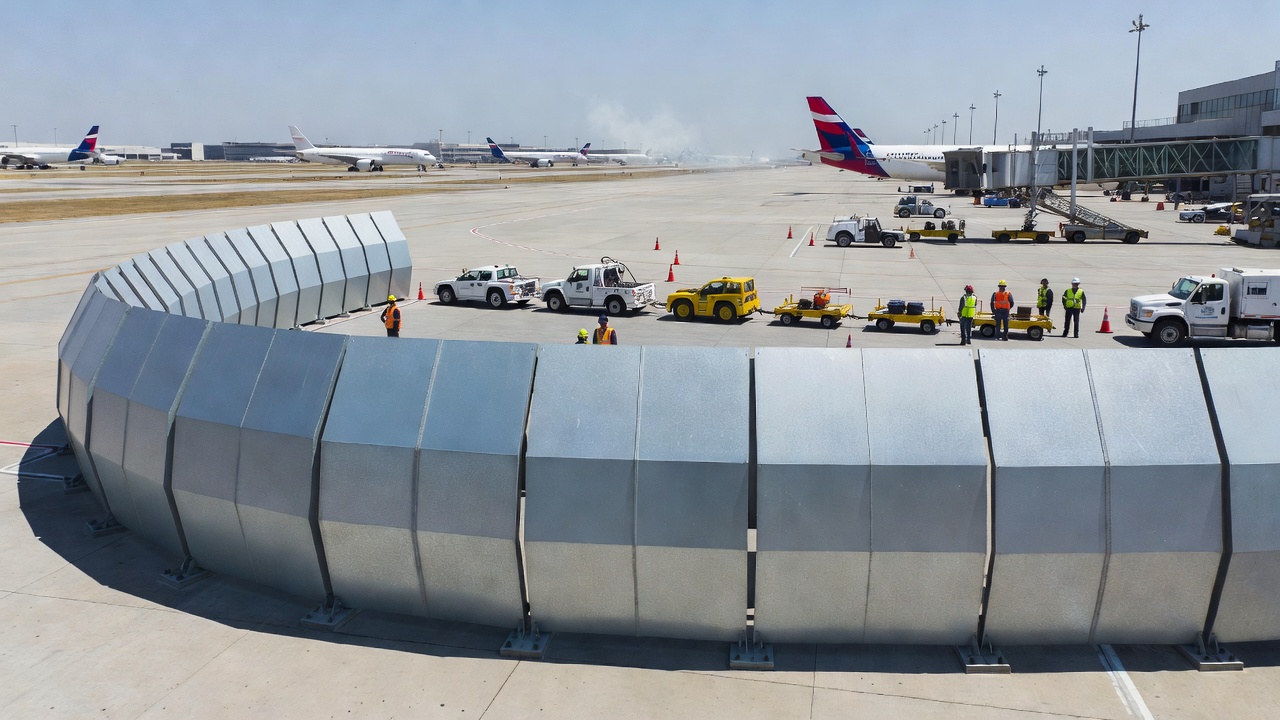

Un déflecteur de souffle—également appelé pare-jet (JBD)—est une structure barrière verticale ou courbe conçue pour rediriger l’échappement du moteur à haute vitesse vers le haut et loin des zones adjacentes. Alors que les aires de protection contrôlent l’érosion de la surface horizontale, les déflecteurs de souffle protègent l’espace vertical et les zones latérales adjacentes des effets destructeurs du jet blast. Les déflecteurs de souffle sont des infrastructures critiques dans les aéroports où les postes de stationnement des aéronefs, les voies de circulation, les routes, les bâtiments ou les zones publiques sont situés près des zones d’échappement des moteurs à réaction.

Types de Déflecteurs de Souffle

Les déflecteurs de jet courbes représentent la conception standard de l’industrie, perfectionnée depuis plus de 60 ans par des fabricants tels que Blast Deflectors Inc. (BDI). Le profil courbe redirige les gaz d’échappement vers le haut à un angle de 90–110 degrés par rapport à l’horizontale, provoquant la dissipation verticale du panache plutôt que sa propagation latérale. La courbure suit un arc parabolique ou circulaire avec un rayon typiquement égal à 80–120 % de la hauteur du déflecteur. Le rayon de courbure et la hauteur du déflecteur sont déterminés par la poussée maximale et la vitesse d’échappement de l’aéronef critique. Les déflecteurs courbes atteignent des efficacités de déviation de 70–85 %, ce qui signifie que 70–85 % de la quantité de mouvement de l’échappement est redirigée vers le haut plutôt que de passer par-dessus ou à travers la barrière.

Les déflecteurs de jet verticaux sont des structures plus simples qui reposent sur le blocage de la quantité de mouvement du flux d’échappement par un mur vertical. Ceux-ci sont moins efficaces aérodynamiquement que les déflecteurs courbes (efficacité : 40–60 %) mais sont plus simples à construire et peuvent être fabriqués en béton armé, en tôle d’acier ou en panneaux préfabriqués. Les déflecteurs verticaux créent plus de turbulence et de contre-pression que les conceptions courbes, ce qui peut affecter les performances du moteur lors des opérations d’essais s’ils sont placés trop près de l’aéronef.

Les barrières de souffle en métal déployé (grillage) permettent à une partie du flux d’échappement de passer à travers tout en décomposant le jet cohérent en tourbillons plus petits et de moindre énergie. Celles-ci conviennent aux applications à plus faible poussée telles que les positions d’attente sur voies de circulation et la protection périphérique des aires de trafic. Les barrières en grillage génèrent moins de contre-pression que les barrières pleines et sont plus légères, permettant des installations modulaires et déplaçables. Le rapport de surface ouverte des panneaux en métal déployé varie typiquement de 40 à 60 %, équilibrant l’efficacité de déviation (50–65 %) avec le soulagement de la pression.

Les déflecteurs de service léger sont classés pour la poussée de roulage et de décollage (typiquement 20–50 % de la poussée maximale au décollage) et sont utilisés près des routes, des parkings, des bâtiments et d’autres zones sensibles où les aéronefs opèrent à faible puissance. Les déflecteurs de service lourd sont classés pour les essais moteurs à pleine puissance et sont généralement utilisés aux extrémités de pistes et dans les cellules d’essais moteurs dédiées, avec une capacité structurelle à résister à des vitesses d’échappement dépassant 300 mph (134 m/s) et des températures supérieures à 400 °C (752 °F).

Paramètres de Conception

Les paramètres de conception critiques pour les déflecteurs de souffle sont la hauteur, la distance par rapport à l’aéronef, le profil aérodynamique et la capacité structurelle.

Hauteur : La hauteur du déflecteur de souffle varie typiquement de 12 à 25 pieds (3,7–7,6 m) pour les applications aéroportuaires commerciales. La hauteur requise dépend de la trajectoire du panache d’échappement de l’aéronef critique, qui est fonction de la poussée du moteur, de la géométrie de la tuyère et de la garde au sol. Des déflecteurs plus hauts sont nécessaires pour les aéronefs plus gros avec une poussée plus élevée. Pour les aéronefs de code F (Airbus A380, Boeing 747-8), des hauteurs de déflecteur de 20–25 pieds (6–7,6 m) sont typiques. Pour les aéronefs de code C, des déflecteurs de 12–16 pieds (3,7–4,9 m) sont suffisants. La hauteur requise augmente à mesure que le déflecteur est placé plus près de l’aéronef, car le panache d’échappement est plus concentré près de la tuyère.

Distance par rapport à l’aéronef : Un dégagement minimum de 50 pieds (15 m) entre la queue de l’aéronef et l’avant du déflecteur de souffle est recommandé pour assurer une dissipation sûre de la quantité de mouvement de l’échappement avant le contact avec la barrière. Cette distance permet également le mouvement des équipements de soutien au sol, le guidage des aéronefs et l’accès d’urgence. L’étude expérimentale de Wang et al. (2015) a démontré que la pression dynamique derrière un déflecteur de souffle combiné (du côté protégé) peut être réduite à moins de 10 Pa—équivalent à une vitesse de vent d’environ 4 m/s (9 mph)—lorsque le déflecteur est correctement positionné par rapport à la tuyère.

Profil aérodynamique : Les déflecteurs courbes avec un rapport rayon/hauteur d’environ 1:1 fournissent une redirection optimale du flux avec une contre-pression minimale sur le moteur. La réduction de la contre-pression est importante car une contre-pression excessive peut réduire la poussée du moteur de 1–3 %, augmenter la consommation de carburant et provoquer un pompage du moteur dans les cas extrêmes. L’étude de Wang et al. a constaté que les déflecteurs de souffle combinés (incorporant à la fois des éléments pleins et à lamelles) non seulement réduisaient la pression du flux devant eux mais résolvaient également les problèmes de turbulence excessive derrière les déflecteurs pleins et de pression excessive derrière les déflecteurs à lamelles.

Capacité structurelle : Les déflecteurs de souffle doivent résister aux charges mécaniques combinées de l’impact du jet d’échappement (qui peut dépasser 100 psf ou 4,8 kPa à 10 pieds de distance), à la charge thermique de l’échappement à haute température (400 °C+) et aux charges de vent selon les codes du bâtiment applicables (typiquement 90–120 mph ou 145–193 km/h en rafale de 3 secondes selon ASCE 7). La construction en acier galvanisé à chaud est standard pour la résistance à la corrosion dans l’environnement aéroportuaire, avec le revêtement galvanisé appliqué à une épaisseur de 3–5 mils (75–125 microns) selon ASTM A123.

Matériaux et Construction

Le principal matériau de structure pour les déflecteurs de souffle est l’acier galvanisé à chaud. Le revêtement galvanisé assure une protection contre la corrosion due aux produits de dégivrage (acétates, glycols et composés à base d’urée), aux déversements de carburéacteur (Jet A, Jet A-1) et à l’exposition atmosphérique. Les options de panneaux incluent des tôles d’acier formées pleines (généralement d’épaisseur 10–14 gauge ou 1,9–2,7 mm) pour une efficacité de déviation maximale, du métal déployé en grillage pour une déviation partielle et une charge de vent réduite (typiquement ouverture de 3/4 de pouce ou 19 mm), et des panneaux acoustiques intégrés pour les applications d’atténuation sonore (réduction de 15–25 dB).

La structure porteuse peut être en acier au carbone (ASTM A36 ou A572), en acier inoxydable (Type 304 ou 316L) pour les environnements corrosifs, en aluminium (6061-T6) pour les installations sensibles au poids, ou en fibre de verre pour les besoins d’isolation électrique. Les systèmes d’ancrage incluent des chevilles d’expansion mécaniques (Hilti HVA ou équivalent avec capacité d’arrachement de 3 000–8 000 lb ou 13–36 kN), des chevilles chimiques époxy pour les substrats en béton fissuré, des plaques d’encastrement coulées en place pour les nouvelles constructions (avec boulons d’ancrage de 1–1,5 pouce ou 25–38 mm de diamètre), et des bases fusibles (cassables) pour les emplacements critiques où l’impact de véhicules est une préoccupation.

Un revêtement esthétique peut être appliqué sur la face côté terre des déflecteurs de souffle situés dans les zones visibles du public ou près des aérogares, les intégrant visuellement à l’architecture de l’aéroport. Les finitions architecturales incluent la peinture par poudrage (selon AAMA 2604 ou 2605), les panneaux architecturaux en béton préfabriqué et les systèmes de panneaux métalliques composites.

Conformité Réglementaire

Les déflecteurs de souffle doivent être conformes aux normes d’obstruction de la FAA selon le 14 CFR Part 77—objets affectant l’espace aérien navigable. Les déflecteurs de souffle situés à l’intérieur des surfaces de limitation d’obstacles définies par l’Annexe 14 de l’OACI, Chapitre 4, nécessitent un balisage et un éclairage d’obstacle selon FAA AC 70/7460-1M (feux d’obstacle rouges ou blancs, motif peint rouge et blanc). Les FAA AC 150/5300-13B et Annexe 14 de l’OACI fournissent des conseils sur l’implantation des déflecteurs de souffle par rapport aux pistes, voies de circulation et aires de trafic. La plupart des fabricants de déflecteurs de souffle commerciaux fournissent une documentation de conformité et des calculs structurels estampillés par un ingénieur professionnel agréé.

Inspection des Dommages du Jet Blast

L’inspection des dommages du jet blast est une composante spécialisée du relevé de l’état des chaussées aéroportuaires. Contrairement aux détériorations induites par la circulation, qui sont liées à la charge et réparties le long des voies de roulement, les dommages du jet blast sont localisés dans des zones spécifiques derrière les positions d’échappement des moteurs. Ne pas différencier les dommages du souffle des détériorations de la circulation peut conduire à des évaluations incorrectes de l’état de la chaussée et à des stratégies de réparation inappropriées.

Méthodologie du Relevé PCI

La Norme ASTM D5340 — Méthode d’essai standard pour les relevés d’indice de condition de chaussée aéroportuaire inclut l’érosion par jet blast comme un type de détérioration reconnu pour les chaussées en asphalte (souples). La procédure de relevé exige que l’inspecteur identifie des unités d’échantillonnage représentatives de l’état de la chaussée, mesure la zone de chaque type de détérioration dans l’unité d’échantillonnage, calcule la densité de détérioration comme le pourcentage de la zone de détérioration par rapport à la zone de l’unité d’échantillonnage, applique la valeur de déduction appropriée à partir des courbes de valeurs de déduction de l’ASTM D5340, et calcule l’indice de condition de chaussée (PCI) sur une échelle de 0 à 100.

Pour l’érosion par jet blast, le paramètre mesuré est la zone de chaussée affectée en pieds carrés (ou mètres carrés). La norme ASTM spécifie que l’érosion par jet blast n’a pas de niveaux de sévérité définis—elle existe ou n’existe pas. La valeur de déduction est fonction de la densité de la zone endommagée. Un PCI de 100 représente une condition de chaussée parfaite ; un PCI inférieur à 40 indique un mauvais état nécessitant une réhabilitation majeure. La norme spécifie que lorsque l’érosion par jet blast est présente, l’inspecteur doit noter l’étendue de la zone affectée et si la détérioration est active (continue de progresser) ou inactive (stabilisée).

Critères d’Identification Visuelle

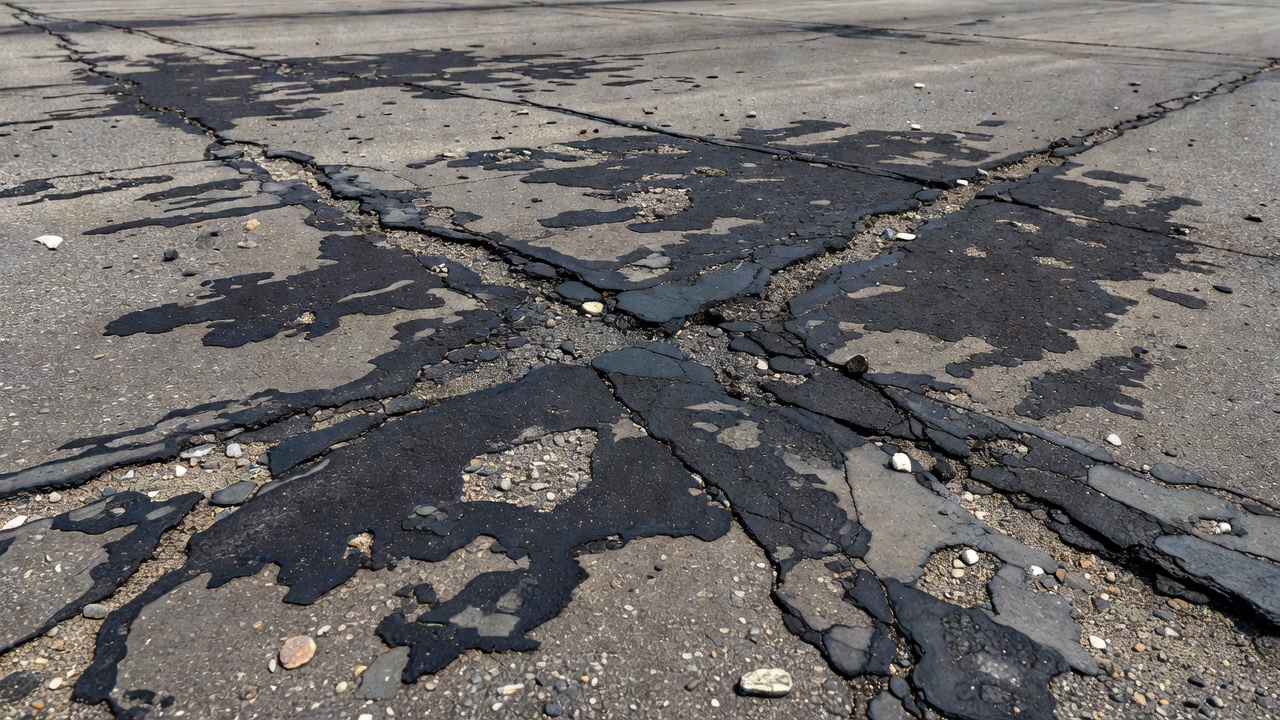

Sur les chaussées en asphalte, l’érosion par jet blast apparaît comme des zones assombries, brûlées ou carbonisées de la surface, généralement situées directement derrière la position d’échappement du moteur des aéronefs stationnés, en attente ou en file pour le décollage. La zone assombrie est accompagnée d’une perte de fines de surface (désenrobage) et peut présenter une remontée de bitume dans la zone de transition entre la zone brûlée et la chaussée non affectée. La frontière entre la chaussée affectée et non affectée est généralement nette, conforme à l’empreinte aérodynamique du panache d’échappement. L’inspecteur doit mesurer la longueur et la largeur de la zone affectée et noter son orientation par rapport à l’axe central de l’aéronef.

Sur les chaussées en béton, les dommages du jet blast apparaissent comme un écaillage de surface, une délamination (détectable par un son creux lorsqu’on tape), des éclatements de granulats et un faïençage de surface. La zone affectée est de forme irrégulière et correspond à l’empreinte de l’échappement du moteur. La couleur du béton peut être modifiée dans la zone affectée en raison de l’oxydation thermique de la pâte de ciment, apparaissant généralement plus claire (blanchâtre ou gris-beige) par rapport au béton non affecté. L’inspecteur doit mesurer la profondeur de l’écaillage à l’aide d’une règle et d’une échelle, et noter si l’armature en acier est exposée.

Différenciation des Détériorations Liées à la Charge

Les dommages du jet blast doivent être distingués de plusieurs autres types de détérioration. La fissuration par fatigue liée à la charge (fissuration en mailles) suit les voies de roulement et se caractérise par des fissures interconnectées formant de petits polygones ; l’érosion par jet blast est un phénomène de surface sans le motif de fissuration caractéristique de la fatigue structurelle. Le vieillissement et le désenrobage affectent toute la surface uniformément au fil du temps en raison de l’exposition environnementale, tandis que l’érosion par jet blast est distinctement localisée aux positions d’échappement des moteurs. Les dommages dus aux déversements de carburant provenant de déversements de carburéacteur dissolvent également le liant bitumineux, mais le motif est irrégulier et suit les contours du déversement plutôt que l’empreinte aérodynamique du panache d’échappement. La fissuration thermique (fissuration transversale) produit des fissures régulièrement espacées qui s’étendent sur toute la profondeur de la chaussée, contrairement à la carbonisation superficielle peu profonde des dommages du jet blast.

Outils et Techniques d’Inspection

L’inspection visuelle de routine est la principale méthode d’identification des dommages du jet blast. Cependant, les outils suivants facilitent une évaluation détaillée. Les caméras thermiques (infrarouge frontal ou FLIR) peuvent détecter des motifs de chaleur résiduelle dans la chaussée qui correspondent aux zones d’impact du jet d’échappement, car le liant carbonisé retient la chaleur différemment de la chaussée non affectée. La thermographie est utile pour cartographier l’étendue des dommages thermiques qui peuvent ne pas encore être visuellement apparents. Les essais de friction utilisant un équipement de mesure continu de friction (CFME) tel que le Saab Friction Tester (SFT), le Griptester ou le Runway Friction Tester (RFT) quantifient la perte de résistance au glissement dans les zones de granulats polis. La FAA recommande des essais de friction des zones affectées par le jet blast au moins annuellement pour les aéroports desservant plus de 100 000 opérations annuelles. Le carottage est utilisé pour mesurer la profondeur de la carbonisation du liant dans l’asphalte (jusqu’à 13 mm selon ASTM D5340) et pour évaluer l’état de la couche superficielle du béton, y compris la profondeur des dommages thermiques et l’intégrité de la liaison entre les couches. Le sondage au marteau (chaîne traînante ou tapotement avec un marteau de sondage) détecte le béton délaminé par la réponse acoustique creuse. Les zones délaminées produisent un son semblable à un tambour par rapport au son plein du béton sain. La méthode de la chaîne traînante est particulièrement efficace pour les relevés de grandes surfaces, un opérateur formé pouvant examiner 10 000–20 000 pieds carrés (930–1 860 m²) par heure.

Stratégies d’Atténuation

L’atténuation des dommages du jet blast englobe la sélection des matériaux, les revêtements de protection, les contrôles opérationnels et les systèmes de protection structurelle. Une stratégie d’atténuation complète aborde à la fois la source du danger (l’échappement du jet) et le récepteur (surfaces de chaussée, équipements, structures et personnel).

Matériaux Résistants au Souffle

L’enrobé bitumineux résistant au carburant FAA P-404 (anciennement P-601) a été développé spécifiquement pour les zones exposées au carburéacteur, au jet blast et aux produits de dégivrage. La spécification a été formellement adoptée par la FAA dans la Circulaire consultative 150/5370-10H (décembre 2018) et renumérotée de P-601 à P-404. Les propriétés clés du matériau incluent une classe de liant d’au moins PG 82-22 selon ASTM D6373, avec des classes supérieures (PG 94-22) couramment spécifiées pour les zones critiques. Le liant doit présenter une récupération élastique minimale de 85 % selon ASTM D6084 à 25 °C (77 °F), indiquant la capacité du liant à se remettre de la déformation. La teneur en polymères est d’environ 7,5 % de SBS (styrène-butadiène-styrène) contre 3 % pour l’enrobé modifié aux polymères standard (PMA). La résistance au carburant exige une perte de poids maximale de 2,5 % après 24 heures d’immersion dans le carburéacteur selon le protocole d’essai de la FAA (contre 10 % de perte de poids pour le liant PG 64-22 et 5–6 % pour les liants PG 76-22). La formulation du mélange spécifie une dimension nominale maximale de granulat de 9,5 mm, des vides cibles de 2,5 % et un compactage à 50 coups Marshall ou 50 gyrations. L’exigence de densité est d’au moins 96,0 % (4,0 % de vides en place) contre 92,8 % pour l’enrobé bitumineux standard P-401.

Le mélange P-404 a démontré des performances exceptionnelles sur le terrain. À l’Aéroport international Logan de Boston, des sections d’essai P-404 vieilles de 10 ans n’ont montré aucun orniérage par comparaison avec un orniérage significatif (0,5–1,0 pouce ou 13–25 mm) dans les sections P-401 conventionnelles adjacentes. À l’Aéroport LaGuardia, une voie de circulation pavée avec l’enrobé résistant au carburant en 2002 est restée la seule chaussée non orniérée lors d’un relevé de condition en 2018 couvrant plus de 20 sections de chaussée. Le coût initial plus élevé du P-404 (120–160 $ par tonne contre 80–100 $ par tonne pour le P-401) est compensé par une durée de vie prolongée et une fréquence d’entretien réduite dans les zones affectées par le jet blast.

Pour les chaussées en béton, le béton à hautes performances avec un faible rapport eau-ciment (0,40 max), un entraînement d’air (6–8 % en volume) et des matériaux cimentaires supplémentaires (cendres volantes à 15–25 %, laitier granulé de haut fourneau moulu à 30–50 %, ou fumée de silice à 5–8 %) offre une meilleure résistance au choc thermique. Le renforcement par fibres d’acier à 40–100 lb/yd³ (24–59 kg/m³) peut réduire l’écaillage en fournissant une capacité de traction post-fissuration et en contrôlant la propagation des fissures dues à la contrainte thermique. Les macro-fibres synthétiques (polypropylène ou polyoléfine) à 3–8 lb/yd³ (1,8–4,7 kg/m³) offrent des avantages similaires avec un poids moindre et sans problème de corrosion.

Revêtements de Protection

Les scellants au goudron de houille ont historiquement été utilisés pour protéger les chaussées en asphalte des dommages causés par le carburéacteur et le jet blast mais sont aujourd’hui reconnus comme cancérigènes par le Centre international de recherche sur le cancer (CIRC) et sont progressivement éliminés par la plupart des autorités aéroportuaires. La spécification FAA P-404 élimine le besoin de scellants en rendant la couche de surface elle-même résistante au carburant. Lorsque des scellants sont utilisés, des alternatives non cancérigènes telles que les scellants émulsionnés modifiés aux polymères (à base d’acrylique, de polyuréthane ou d’époxy) sont recommandées. Ces scellants fournissent une couche de surface sacrifiable qui peut être réappliquée tous les 3 à 5 ans pour protéger la chaussée sous-jacente. Cependant, les scellants ne traitent pas le problème fondamental de la dégradation thermique—ils protègent contre l’attaque du carburant mais pas contre la carbonisation à haute température du liant par le jet d’échappement.

Contrôles Opérationnels

Les contrôles opérationnels réduisent la fréquence et l’intensité de l’exposition au jet blast. La gestion de la poussée implique des procédures opérationnelles standard (SOP) spécifiant la poussée minimale requise pour les opérations de roulage et de pushback. De nombreuses compagnies aériennes limitent la poussée au sol à 40 % N1 (vitesse de la soufflante) pour réduire la vitesse du souffle. Le Manuel de manutention au sol de l’IATA recommande que les aéronefs utilisent la poussée minimale pour le roulage et appliquent la puissance progressivement pour éviter les augmentations brusques de l’intensité du souffle. Les aires d’essais moteurs confinent les essais moteurs à haute puissance dans des aires d’essais d’entretien dédiées équipées de déflecteurs de souffle de service lourd. Les procédures de pushback incluent le recul de l’aéronef vers un cap spécifique avant le démarrage du moteur pour diriger le souffle loin des aérogares, des équipements aux postes de stationnement et des aéronefs adjacents. L’affectation aux postes de stationnement consiste à assigner les aéronefs à des portes et des postes qui offrent des marges de dégagement de souffle adéquates selon les cartes de contours de jet blast spécifiques à chaque aéronef. Pour les aéronefs de code F (Airbus A380, Boeing 747-8), les zones de souffle s’étendent sur 200+ pieds (60+ m) derrière l’aéronef, nécessitant une séparation plus grande des postes de stationnement et une orientation soigneuse.

Jet Blast dans les Aires de Trafic et les Aires d’Attente

Les dangers du jet blast sont les plus aigus dans les aires de trafic (rampes) où les aéronefs opèrent à des niveaux de poussée plus élevés tout en étant à proximité du personnel, des équipements, des autres aéronefs et des infrastructures terminales. Selon les données d’incidents compilées à partir des bases de données du NASA Aviation Safety Reporting System (ASRS), de la FAA et de l’OACI, 53 % des incidents de jet blast se produisent sur les rampes et aires de trafic, contre 28 % sur les voies de circulation et 19 % sur les pistes. La forte concentration d’incidents dans les aires de trafic est attribuée à la densité d’activité, à la proximité de multiples aéronefs et équipements, et aux niveaux de poussée plus élevés utilisés lors du pushback, du démarrage des moteurs et du départ en roulage.

Considérations d’Aménagement des Aires de Trafic

L’Annexe 14 de l’OACI, Volume I, Chapitre 3 (Section 3.13) et le Manuel de conception des aérodromes de l’OACI (Doc 9157, Partie 2—Voies de circulation, Aires de trafic et Aires d’attente) fournissent des conseils sur la conception des aires de trafic pour atténuer les effets du jet blast. Le principe clé est le maintien de distances minimales de séparation entre les postes de stationnement des aéronefs de telle sorte que le jet blast d’un aéronef ne crée pas un danger pour les postes de stationnement adjacents, les équipements ou le personnel. La distance minimale de séparation est déterminée par le type d’aéronef critique utilisant le poste de stationnement et inclut à la fois le dégagement des extrémités d’ailes et le retrait de sécurité du jet blast. Le Manuel de conception des aérodromes de l’OACI fournit des distances de séparation recommandées basées sur le code d’aéronef, avec des exigences supplémentaires pour les positions de stationnement en marche arrière où les aéronefs doivent effectuer une manœuvre de puissance arrière depuis la porte.

Les zones de dégagement du jet blast s’étendent significativement au-delà des distances d’extrémité d’ailes. Pour les aéronefs de code F opérant à la poussée de décollage, la zone de souffle dangereuse s’étend sur 200+ pieds (60+ m) derrière l’aéronef. La distance de retrait de sécurité du jet blast dans le tableau ci-dessus représente la distance minimale recommandée entre la queue de l’aéronef et la zone protégée la plus proche (poste de stationnement adjacent, bâtiment, route ou zone publique).

Aires d’Attente et Aires d’Essais Moteurs

Les aires d’attente—également appelées aires d’essais moteurs ou zones d’essais d’entretien—sont des emplacements désignés pour les essais moteurs à haute puissance. Ces zones sont généralement situées en bordure de l’aire de trafic ou dans des emplacements éloignés dédiés, à l’écart de la circulation opérationnelle. Le Manuel de conception des aérodromes de l’OACI (Doc 9157, Partie 2) fournit des conseils de conception détaillés pour les aires d’attente, incluant les dimensions de la chaussée, les exigences relatives aux déflecteurs de souffle et les dispositions d’atténuation du bruit. La conception de l’aire d’attente doit inclure une surface de chaussée renforcée résistante à la dégradation thermique et à la génération de FOD, un déflecteur ou pare-jet de service lourd à l’arrière de l’aire, une séparation adéquate des installations adjacentes, des routes et des zones publiques (minimum 500 pi ou 152 m pour les essais à pleine puissance), des mesures d’atténuation du bruit conformément au programme de compatibilité acoustique de l’aéroport (14 CFR Part 150), et des marques visuelles et une signalisation limitant l’accès pendant les opérations d’essais moteurs. L’Annexe 14 de l’OACI, Chapitre 3 (Section 3.12) spécifie les dimensions des aires d’attente et les critères de séparation, tandis que le Manuel de conception des aérodromes fournit des conseils détaillés sur les systèmes de protection contre le souffle pour les zones d’aires d’attente.

Protection des Équipements de Soutien au Sol

Les équipements de soutien au sol (GSE)—y compris les chariots à bagages, les tracteurs d’avion, les camions de ravitaillement, les véhicules de restauration et les escaliers d’embarquement passagers—doivent être positionnés à l’extérieur de la zone de danger du jet blast. La FAA AC 150/5210-24A recommande que les zones de stockage des GSE soient situées à au moins 200 pieds (60 m) de l’arrière des postes de stationnement desservant les aéronefs de codes E et F. Les GSE qui doivent opérer dans la zone de souffle (par exemple, les tracteurs de pushback) nécessitent une construction renforcée, des dispositifs d’arrimage et une formation des opérateurs sur les dangers du souffle. Le Manuel de manutention au sol de l’IATA (AHM 174) spécifie que tous les GSE doivent être garés avec les freins serrés et les roues calées lorsqu’ils ne sont pas utilisés, et que les opérateurs de GSE doivent être formés à l’identification des zones de danger du jet blast et aux procédures d’opération en toute sécurité autour des aéronefs dont les moteurs tournent.

Recommandations de l’OACI et de la FAA

Annexe 14 de l’OACI — Aérodromes, Volume I

L’Organisation de l’aviation civile internationale (OACI) établit des Normes et pratiques recommandées (SARP) mondiales pour la conception et l’exploitation des aérodromes dans l’Annexe 14, Volume I (8e édition, juillet 2018, intégrant les Amendements). Plusieurs dispositions traitent directement de la protection contre le jet blast. Le Chapitre 3, Section 3.12 spécifie que les aires d’attente, les positions d’attente des pistes et les positions d’attente intermédiaires doivent être situées de manière à assurer une protection adéquate contre le jet blast. Le Chapitre 3, Section 3.13 exige que les aires de trafic soient situées de manière à minimiser les effets du jet blast sur les zones environnantes, la Note 2 renvoyant au Manuel de conception des aérodromes (Doc 9157) pour des conseils supplémentaires. Le Chapitre 3, Section 3.5 traite des aires de sécurité d’extrémité de piste (RESA) et des aires de protection, exigeant que des aires de protection soient prévues aux extrémités des pistes lorsque le jet blast peut provoquer l’érosion de la surface. Le Chapitre 10, Section 10.2 exige que les chaussées soient entretenues pour empêcher la formation de FOD qui pourraient être propulsés par le jet blast.

Manuel de conception des aérodromes de l’OACI (Doc 9157)

Le Manuel de conception des aérodromes de l’OACI fournit des conseils techniques complets sur la protection contre le souffle en quatre parties. La Partie 1 — Pistes couvre la conception, les dimensions et les exigences de surface des aires de protection, y compris des conseils spécifiques sur l’emplacement et le dimensionnement des aires de protection en fonction de l’aéronef critique et des conditions du sol. La Partie 2 — Voies de circulation, Aires de trafic et Aires d’attente traite des systèmes de déviation du jet blast, des distances de séparation des postes de stationnement, de la conception des aires d’attente et du placement des déflecteurs de souffle. La Partie 3 — Chaussées fournit des critères de sélection des matériaux de surface pour la résistance au souffle et des conseils de conception structurelle des chaussées pour les zones affectées par le souffle, y compris les formulations de mélange recommandées pour l’asphalte et le béton. La Partie 4 — Aides visuelles couvre le marquage des aires de protection et des surfaces non portantes, y compris les spécifications de marquage des chevrons et les exigences de rétroréflexion.

Circulaires Consultatives de la FAA

La FAA fournit des normes techniques détaillées par le biais de son système de circulaires consultatives. L’AC 150/5300-13B — Conception des aéroports établit les normes, dimensions et exigences de marquage des aires de protection, ainsi que les dispositions de protection contre le jet blast pour les aires de trafic et les voies de circulation. L’AC 150/5380-6B — Lignes directrices et procédures pour l’entretien des chaussées aéroportuaires couvre l’identification des détériorations par érosion du jet blast, les méthodes de réparation et les stratégies d’entretien, y compris la classification spécifique des détériorations pour les relevés PCI. L’AC 150/5210-24A — Gestion des FOD dans les aéroports traite des dangers des FOD provenant du jet blast, des stratégies de prévention et des exigences d’inspection, en soulignant le rôle de l’état des chaussées dans la génération de FOD. L’AC 150/5370-10H — Normes pour la spécification de la construction des aéroports contient la spécification de l’enrobé bitumineux résistant au carburant P-404 et la spécification de pavage en béton P-501. L’AC 150/5340-1M — Normes pour le marquage des aéroports spécifie les exigences de marquage des chevrons pour les aires de protection, y compris les dimensions, les couleurs et les normes de rétroréflexion.

14 CFR Partie 139 — Certification des Aéroports

La Partie 139 exige que les aéroports certifiés maintiennent les chaussées en état sûr, exemptes de risques FOD, et effectuent des auto-inspections régulières. Les dommages du jet blast qui génèrent des FOD constituent une violation directe des obligations de la Partie 139, passible de mesures d’exécution incluant des amendes, des ordres de mesures correctives et une suspension potentielle de la certification de l’aéroport. Le Manuel de certification aéroportuaire (ACM) de la FAA pour chaque aéroport certifié Partie 139 doit inclure des procédures d’identification et d’atténuation des dangers du jet blast, y compris la fréquence d’inspection, les protocoles de rapport et les protocoles de mesures correctives.
