Écaillage (Spalling)
L'écaillage est la cassure, l'éclatement ou la perte de matière du béton au niveau des joints, des bords ou des fissures de la chaussée — un défaut critique sur...
32 min de lecture
Pavement Defects
Airport Inspection
+1

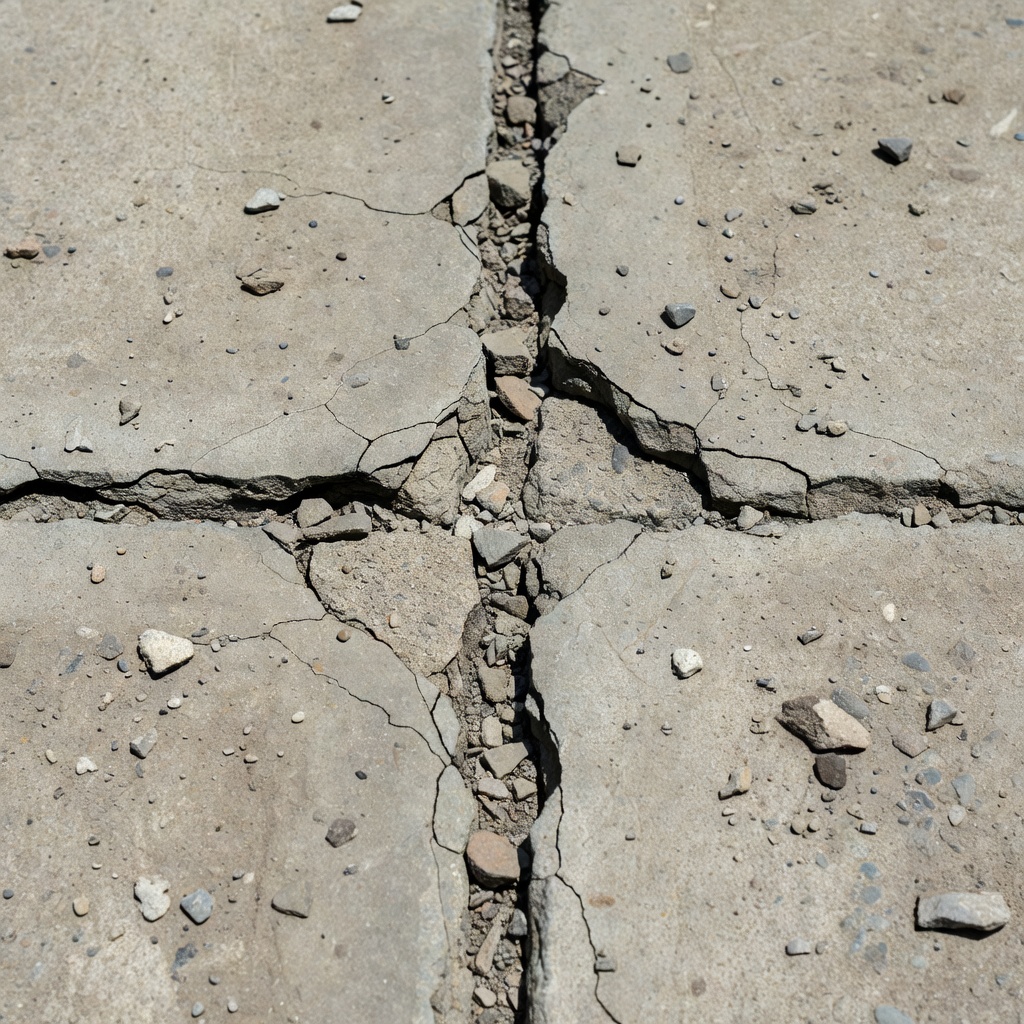

Définition et localisation de l’éclatement des joints
L’éclatement des joints est une forme distinctive et très répandue de détérioration dans les chaussées en béton de ciment Portland (PCC) à joints, formellement définie comme la fissuration, rupture, écaillage ou effilochage des bords de dalles en béton se produisant au niveau des joints transversaux et longitudinaux. Dans le manuel de référence FHWA Long-Term Pavement Performance (LTPP) Distress Identification Manual (5e édition, FHWA-HRT-13-092), l’éclatement des joints est classé dans la catégorie des Déficiences de joints et est subdivisé en deux types de détérioration distincts : l’Éclatement des joints longitudinaux (JCP 6) et l’Éclatement des joints transversaux (JCP 7). Cette classification formelle reflète l’importance de cette détérioration dans les systèmes de gestion des chaussées du monde entier.
La manifestation physique de l’éclatement des joints implique la dégradation des bords de dalles en béton à moins d’environ 0,6 m (2 pi) de la face du joint, tel que défini par la pratique standard ASTM pour les relevés d’indice de condition des chaussées. L’éclatement ne s’étend pas verticalement sur toute l’épaisseur de la dalle à ses stades précoces à modérés. Au lieu de cela, le plan de fracture intercepte le joint selon un angle, créant une zone triangulaire ou en forme de coin de béton fracturé délimitée par la face du joint d’un côté et un plan de fracture de l’autre. Cette caractéristique de fracture inclinée est cruciale pour distinguer l’éclatement des joints des fissures structurelles de pleine profondeur. Au fur et à mesure que la détérioration progresse, la zone éclatée s’étend à la fois latéralement le long du joint et vers le bas à travers la section transversale de la dalle.
La distribution spatiale de l’éclatement des joints suit un schéma prévisible dans les réseaux de chaussées. L’éclatement se produit le plus fréquemment au niveau des joints de retrait transversaux où les mouvements thermiques et d’humidité sont concentrés. Il est également courant au niveau des joints de construction longitudinaux et aux points d’intersection où les joints transversaux et longitudinaux se rencontrent — ces coins de dalle sont particulièrement sensibles car ils sont soumis à des concentrations de contraintes provenant de deux systèmes orthogonaux de joints. Dans les chaussées avec accotements en béton liés, l’éclatement à l’interface joint-accotement est une constatation fréquente car le mouvement différentiel entre la voie de circulation et l’accotement crée des contraintes de cisaillement au bord du joint. La détérioration peut se produire des deux côtés d’un joint, mais se développe généralement plus sévèrement du côté de sortie — le côté par lequel le trafic quitte le joint — car la charge d’impact des véhicules traversant le joint y est plus élevée.
Le taux de progression de l’éclatement dépend de la cause sous-jacente, du volume de trafic, du climat et de l’historique d’entretien des joints. L’éclatement causé par l’intrusion de matériaux incompressibles peut passer d’une fissuration capillaire initiale du bord à une perte de matière sévère en 6 à 18 mois sous trafic lourd, particulièrement dans les climats chauds où les cycles de dilatation thermique sont prononcés. L’éclatement provoqué par la fissuration en D (détérioration des granulats par gel-dégel) progresse plus lentement, nécessitant généralement 3 à 8 ans pour passer d’une fissuration naissante à une perte de matière significative. Comprendre ce taux de progression est essentiel pour la priorisation de la gestion des chaussées — les éclatements qui progressent rapidement en raison d’une intrusion incompressible doivent être traités avec plus d’urgence que ceux causés par des mécanismes plus lents liés aux matériaux.
La distinction entre l’éclatement des joints et l’éclatement des fissures est une considération diagnostique importante. L’éclatement des joints est confiné aux bords des joints intentionnellement construits — joints de retrait sciés, joints de construction coffrés ou joints de dilatation préformés. L’éclatement des fissures, en revanche, se produit aux bords des fissures aléatoires qui se développent dans le panneau de dalle. Les deux impliquent les mêmes mécanismes fondamentaux de dégradation des bords, mais l’emplacement par rapport au joint ou au réseau de fissures et les implications structurelles diffèrent. L’éclatement des joints affecte le système de transfert de charge (goujons, imbrication des granulats) et peut rapidement progresser vers le faïençage et le pompage s’il n’est pas traité.
Causes de l’éclatement des joints
L’éclatement des joints provient de multiples mécanismes distincts qui interagissent avec les conditions structurelles, matérielles et environnementales de la chaussée. L’identification de la cause profonde de l’éclatement est essentielle pour sélectionner les stratégies de réparation et les mesures préventives appropriées. Les cinq principaux mécanismes causals sont : l’intrusion de matériaux incompressibles, la fissuration en D (détérioration des granulats par gel-dégel), les défauts de construction, la fatigue induite par le trafic et la détérioration par gel-dégel de la pâte de ciment.
Intrusion de matériaux incompressibles

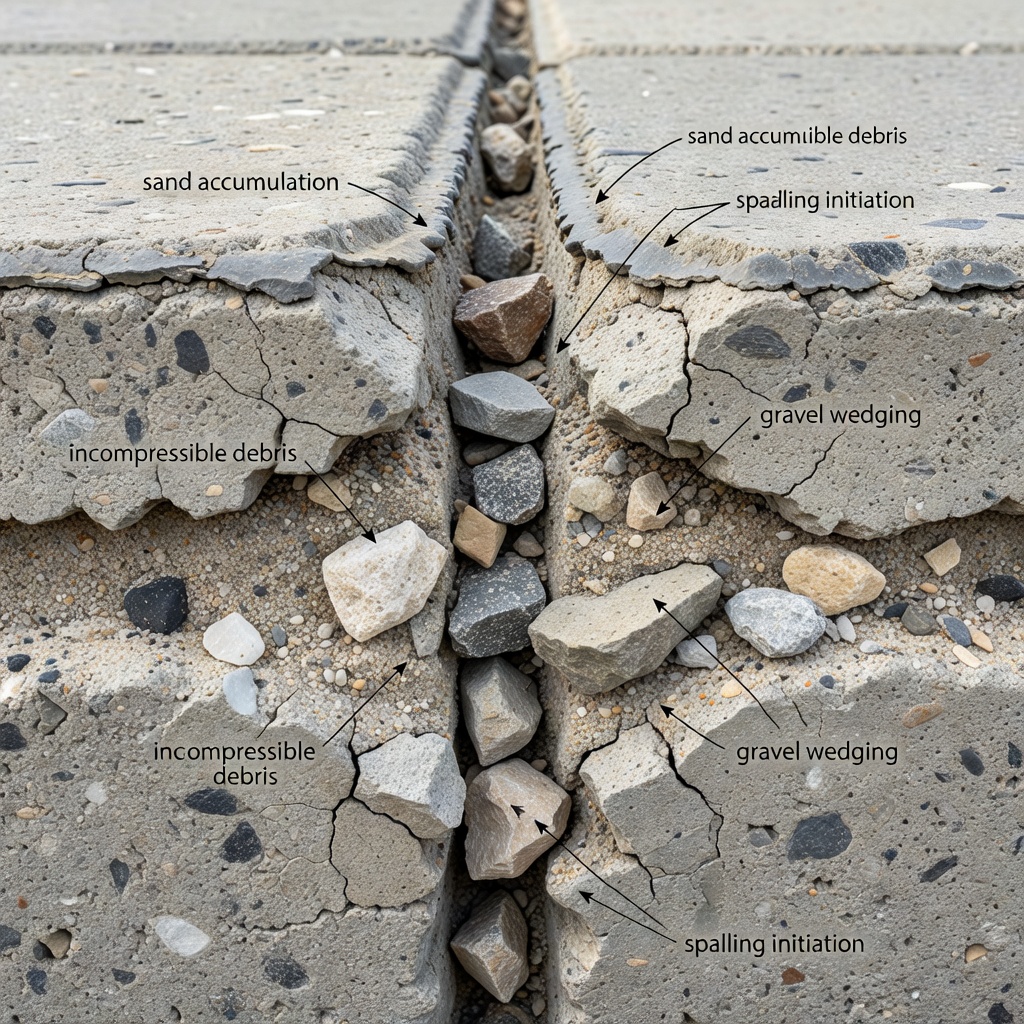

La cause la plus fréquemment citée de l’éclatement des joints est l’infiltration de matériaux incompressibles — sable, gravier, roches, débris et autres particules dures — dans le réservoir du joint. Ce mécanisme est directement lié à la défaillance du produit de scellement des joints. Lorsque le produit de scellement se détériore, se décolle ou est extrudé du joint, le vide résultant devient un piège pour les matières particulaires qui s’accumulent sur la surface de la chaussée. Pendant les périodes de dilatation thermique — lorsque les températures des dalles en béton augmentent par temps chaud ou pendant les mois d’été — les dalles se dilatent les unes vers les autres, tentant de fermer l’espace du joint. Si des matériaux incompressibles sont présents dans le joint, ils empêchent la fermeture complète, générant des contraintes de compression élevées aux bords des dalles qui peuvent dépasser la résistance à la traction et au cisaillement du béton. Ces contraintes provoquent la fracture du bord de la dalle, créant l’éclatement caractéristique.
La mécanique de ce processus est régie par le coefficient de dilatation thermique du béton, qui est typiquement compris entre 8 et 12 microdéformations par degré Celsius (environ 5,5 à 8,5 x 10^-6 par degré Fahrenheit). Pour un panneau de dalle de 6 m (20 pi) soumis à une augmentation de température de 30 degrés C (54 degrés F), la dilatation thermique non restreinte serait d’environ 1,5 à 2,2 mm (0,06 à 0,09 pouce). Si même une petite quantité de débris incompressibles remplit cet espace, la dalle ne peut pas se dilater librement, et la dilatation restreinte génère des contraintes de compression qui peuvent atteindre 3,5 à 7,0 MPa (500 à 1 000 psi) — suffisantes pour fracturer un béton avec des résistances à la traction typiques de 2,5 à 4,0 MPa (350 à 580 psi). L’éclatement résultant se propage à partir du point de plus forte concentration de contraintes, généralement au bord supérieur du joint où le sciage crée un concentrateur de contraintes.
La sévérité de l’éclatement induit par des matériaux incompressibles dépend de la quantité et de la taille des débris piégés dans le joint. Quelques petits grains de sable peuvent causer un éclatement cosmétique mineur, tandis que du gravier ou des particules de la taille de granulats logés à plusieurs points le long d’un joint peuvent provoquer un éclatement étendu et sévère affectant les deux bords de la dalle sur une longueur de joint significative. Le caractère cyclique des dommages est important — chaque cycle de dilatation thermique enfonce les débris plus profondément dans le joint et provoque des fracturations supplémentaires à la limite de l’éclatement, élargissant progressivement la zone affectée. Dans les climats froids, le problème est aggravé par l’utilisation de produits chimiques de dégivrage et d’abrasifs (sable, cendres) qui s’accumulent aux joints et fournissent une source abondante de matériaux incompressibles.
Fissuration en D (détérioration des granulats par gel-dégel)
La fissuration en D, également connue sous le nom de fissuration de durabilité (type de détérioration JCP 2 dans le système LTPP), est une détérioration liée aux matériaux qui conduit fréquemment à un éclatement secondaire des joints. La fissuration en D est causée par la détérioration par gel-dégel des particules de granulats grossiers susceptibles dans le béton. Lorsque l’humidité pénètre dans la structure poreuse des granulats et gèle, l’expansion de la glace génère des pressions hydrauliques et osmotiques qui dépassent la résistance à la traction du granulat, le faisant se fracturer de l’intérieur. Ce processus débute généralement aux coins des dalles adjacents aux joints et se propage le long de la ligne de joint.
La progression de la fissuration en D vers l’éclatement suit une séquence bien documentée. Au stade initial, des fissures capillaires en forme de croissant étroitement espacées se forment le long du joint, avec un motif de fissuration parallèle à la face du joint. À ce stade, la surface du béton reste intacte et la fissuration est classée comme fissuration en D (pas d’éclatement). À mesure que les cycles de gel-dégel se poursuivent, la détérioration des granulats s’intensifie, et la zone fissurée en D devient suffisamment fragilisée pour que les charges de circulation fassent éclater le matériau de surface, créant un éclatement au bord de la dalle. L’éclatement résultant se distingue de l’éclatement induit par des matériaux incompressibles par la présence du motif caractéristique de fissuration en forme de croissant dans le béton adjacent à la zone éclatée et par la coloration sombre due à l’accumulation d’humidité et de produits chimiques de dégivrage qui accompagne généralement la fissuration en D.
La distinction critique entre l’éclatement induit par la fissuration en D et l’éclatement primaire des joints est importante pour la sélection de la stratégie de réparation. Si l’éclatement causé par la fissuration en D est réparé avec une réparation standard en profondeur partielle sans traiter la détérioration sous-jacente des granulats, le nouveau matériau de réparation n’arrêtera pas la progression de la fissuration en D dans le béton adjacent, et la réparation échouera probablement dans les 3 à 5 ans à mesure que la fissuration en D se propagera dans la zone réparée. Dans de tels cas, un enlèvement plus étendu du béton fissuré en D ou un remplacement complet de la dalle avec des granulats durables au gel-dégel peut être nécessaire.
Défauts de construction
Plusieurs déficiences liées à la construction peuvent prédisposer les joints en béton à l’éclatement. La plus significative est le surfaçage excessif du béton lors des opérations de finition à l’emplacement du joint. Lorsque le béton est excessivement travaillé — par un vibration, un bordage ou un talochage prolongé — les granulats grossiers sont déplacés vers le bas et un excès de mortier remonte à la surface. Cela crée une zone fragile, riche en mortier au bord de la dalle qui présente une résistance à l’abrasion réduite, une résistance à la traction plus faible et une perméabilité accrue par rapport au béton correctement compacté. Le rapport eau-ciment (w/cm) dans cette zone surtravaillée peut être significativement plus élevé que le w/cm de conception car l’eau de ressuage s’accumule pendant la finition, réduisant encore la résistance.
Le compactage inadéquat autour des goujons est une autre cause liée à la construction de l’éclatement des joints. Lorsque le béton n’est pas correctement vibré lors de la mise en place autour des paniers de goujons, des vides et des nids d’abeille peuvent se développer à l’interface goujon-béton. Ces vides créent des concentrations de contraintes qui initient une fissuration à l’emplacement du goujon, qui peut se propager au bord de la dalle et se manifester par un éclatement du joint. L’avis technique FHWA sur les joints de chaussée en béton (T 5040.30) souligne qu’un bon compactage du béton, en particulier autour des goujons et des barres de liaison, est essentiel pour une performance satisfaisante des joints.
Un moment et une profondeur de sciage inappropriés contribuent également à l’éclatement. Si le sciage est effectué trop tôt (avant que le béton n’ait acquis une résistance suffisante), la lame de scie provoque un effritement et une rupture du bord le long de la coupe, créant un éclatement préexistant qui s’aggrave sous le trafic. Si le sciage est effectué trop tard, des fissures aléatoires non contrôlées peuvent se développer avant que le joint ne soit scié. Le FHWA recommande de commencer le sciage dès que le béton a acquis une résistance suffisante pour empêcher l’effritement — généralement 4 à 12 heures après la mise en place selon la température ambiante et la formulation du mélange de béton.
Fatigue due aux charges de trafic
Les charges de trafic répétées traversant les joints créent des contraintes de fatigue dans le béton au bord de la dalle qui peuvent initier ou accélérer l’éclatement. Ce mécanisme est le plus significatif sur les autoroutes à fort volume et les pistes et voies de circulation aéroportuaires où des charges lourdes sont appliquées à haute fréquence. Lorsqu’un pneu de véhicule ou d’aéronef traverse un joint, la charge est transférée de la dalle d’approche à la dalle de sortie par l’imbrication des granulats et les goujons. Au bord du joint, le béton non supporté au coin de la dalle subit des contraintes de traction et de cisaillement plus élevées que l’intérieur de la dalle, et ces concentrations de contraintes peuvent entraîner une fissuration par fatigue qui se manifeste par un éclatement.
Détérioration par gel-dégel de la pâte de ciment
La détérioration par gel-dégel de la pâte de ciment elle-même peut provoquer l’éclatement des joints. Ce mécanisme est distinct de la fissuration en D et se produit lorsque la pâte n’est pas correctement protégée par l’entraînement d’air. Si la teneur en air est trop faible, le facteur d’espacement des vides d’air dépasse le maximum recommandé (0,20 mm selon ACI 201), ou le béton est saturé de façon critique près des joints, la pâte peut se détériorer sous l’effet de cycles répétés de gel-dégel, fragilisant le béton au bord du joint au point que les charges de trafic le brisent.
| Mécanisme causal | Facteur principal | Délai typique d’apparition | Caractéristiques distinctives |
|---|---|---|---|
| Intrusion incompressible | Scellement de joint défaillant + dilatation thermique | 6-18 mois après la défaillance du scellement | Éclatement à la face du joint ; débris visibles dans le joint ; les deux bords de dalle affectés |
| Fissuration en D | Gel-dégel des granulats susceptibles | 10-25 ans | Fissures en forme de croissant adjacentes à l’éclatement ; coloration sombre ; coins de dalle affectés |
| Défauts de construction | Surfaçage excessif, mauvais compactage | 1-5 ans | Éclatements isolés à des joints spécifiques ; couche de mortier fragile à la surface de l’éclatement |
| Fatigue du trafic | Répétitions de charges lourdes | 5-15 ans | Éclatement dans les zones de passage des roues ; associé au faïençage et au pompage |
Classification de sévérité FHWA LTPP
Le programme FHWA Long-Term Pavement Performance (LTPP) a établi la norme définitive pour la classification de la sévérité de l’éclatement des joints à travers le Manuel d’identification des détériorations (DIM). La classification s’applique à la fois à l’Éclatement des joints longitudinaux (JCP 6) et à l’Éclatement des joints transversaux (JCP 7), en utilisant un système cohérent à trois niveaux de sévérité (Faible, Modéré, Élevé) basé sur le degré de fissuration, de fragmentation, de perte de matière et le potentiel de FOD (débris étrangers).
Faible sévérité
L’éclatement de joint de faible sévérité est défini par l’une des deux conditions. Premièrement, l’éclatement est brisé en une ou deux pièces définies par des fissures de faible sévérité, avec peu ou pas de potentiel de FOD. Les fissures de faible sévérité sont caractérisées par des largeurs de fissure serrées (généralement moins de 3 mm), pas d’éclatement de la fissure elle-même et aucun faïençage mesurable. Deuxièmement, l’éclatement peut être défini par une fissure de sévérité moyenne (largeur de fissure de 3 à 6 mm) mais toujours avec peu ou pas de potentiel de FOD. L’éclatement n’a pas progressé au point où des fragments de béton sont meubles ou manquants, et l’intégrité structurelle du bord du joint est largement intacte. Les critères quantitatifs pour la classification de faible sévérité correspondent à des largeurs d’éclatement inférieures à 75 mm (3 pouces) mesurées perpendiculairement à la face du joint, avec des profondeurs d’éclatement confinées au tiers supérieur de l’épaisseur de la dalle.
Sévérité modérée
L’éclatement de joint de sévérité modérée est caractérisé par une fragmentation plus étendue et le début de la perte de matière. L’éclatement est brisé en deux ou plusieurs pièces définies par des fissures de sévérité moyenne, où quelques petits fragments peuvent être absents ou meubles. Les fissures de sévérité moyenne ont des largeurs de 3 à 13 mm. La zone éclatée s’étend typiquement de 75 à 150 mm (3 à 6 pouces) de la face du joint. Le produit de scellement du joint est presque toujours non fonctionnel à ce stade. L’efficacité du transfert de charge peut être réduite car l’éclatement a compromis le mécanisme d’imbrication des granulats au niveau du joint.
Haute sévérité

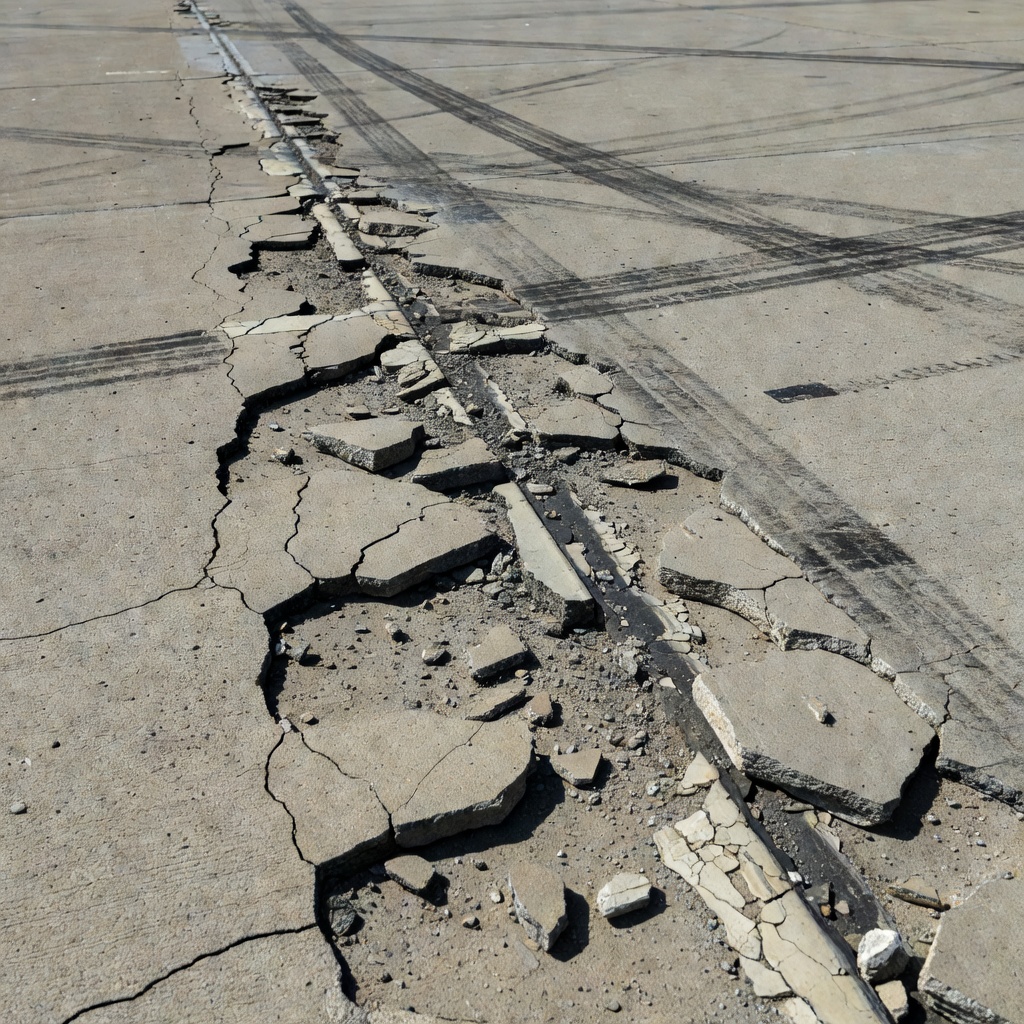

L’éclatement de joint de haute sévérité représente le stade le plus avancé de la détérioration du bord du joint. L’éclatement est brisé en deux ou plusieurs pièces définies par des fissures fragmentées de haute sévérité avec des fragments meubles ou absents. Les largeurs de fissure dépassent 13 mm. Des pièces de l’éclatement ont été déplacées au point qu’un risque de dommage aux pneus existe. L’éclatement s’est détérioré au point que des matériaux meubles causent un potentiel de FOD élevé — une préoccupation cruciale pour les chaussées aéroportuaires où les FOD peuvent être ingérés par les réacteurs. À haute sévérité, la zone éclatée s’étend typiquement à plus de 150 mm (6 pouces) de la face du joint, et la profondeur de perte de matière peut dépasser le tiers de l’épaisseur de la dalle.
| Niveau de sévérité | Fragmentation de l’éclatement | Sévérité des fissures | Perte de matière | Potentiel FOD | Largeur typique d’éclatement |
|---|---|---|---|---|---|
| Faible | 1-2 pièces | Faible ou une fissure moyenne | Aucune ou minimale | Faible à nul | < 75 mm |
| Modéré | 2+ pièces | Fissures moyennes | Quelques fragments meubles/absents | Certain potentiel FOD | 75-150 mm |
| Élevé | 2+ pièces | Fissures fragmentées de haute sévérité | Perte significative ; pièces déplacées | Risque FOD/pneus élevé | > 150 mm |
Relation avec l’état du produit de scellement des joints
L’état du produit de scellement des joints est inextricablement lié au développement et à la progression de l’éclatement des joints. Le Manuel d’identification des détériorations du FHWA LTPP reconnaît explicitement cette relation en classant les Dommages au scellement des joints transversaux (JCP 5a) et les Dommages au scellement des joints longitudinaux (JCP 5b) comme des types de détérioration distincts qui précèdent directement et contribuent à l’éclatement des joints. La chaîne causale est bien établie : la défaillance du scellement conduit à l’infiltration du joint, ce qui conduit au développement de l’éclatement.
Mécanismes de défaillance du scellement
Les produits de scellement des joints défaillent par plusieurs mécanismes distincts. La défaillance du lien adhésif se produit lorsque le produit de scellement perd son adhérence aux parois latérales en béton du réservoir du joint — le mode de défaillance le plus courant, causé par une préparation de surface inadéquate lors de l’installation ou par des contraintes de mouvement thermique. La défaillance cohésive se produit lorsque le produit de scellement se fend à l’intérieur de lui-même, généralement en raison d’un mouvement excessif du joint par rapport aux limites d’extensibilité du produit de scellement. L’extrusion se produit lorsque le produit de scellement est expulsé du réservoir du joint par des cycles de compression répétés. Le durcissement par oxydation rend le produit de scellement cassant et lui fait perdre son élasticité.
La note technique FHWA sur le scellement des joints (FHWA-HIF-18-019) fournit des conseils détaillés sur la sélection des matériaux de scellement et les pratiques d’installation. La note technique souligne que les joints de scellement limitent l’introduction de matériaux incompressibles dans le joint et leur blocage, notant que pendant les périodes de dilatation thermique, la présence de ces matériaux incompressibles peut entraîner un éclatement ou un soulèvement.
Performance des matériaux de scellement
Le choix du matériau de scellement des joints influence significativement la susceptibilité à l’éclatement. La note technique FHWA classe les joints de scellement en trois catégories : les produits de scellement formés en place, les joints de compression préformés et les matériaux de remplissage de joints.
| Type de produit de scellement | Durée de vie typique | Capacité de mouvement du joint | Applicabilité aéroportuaire |
|---|---|---|---|
| Asphalte coulé à chaud (ASTM D6690) | 3-8 ans | Extension de 50-200 % | Non recommandé pour les zones de déversement de carburant |
| Silicone (ASTM D5893) | 8-10 ans | Extension de 50-100 % | Oui, avec qualités résistantes au carburant |
| Compression préformé (néoprène, ASTM D2628) | Jusqu’à 20 ans | Dépend de la compression | Oui, avec néoprène résistant au carburant |
Les produits de scellement en silicone sont le choix prédominant pour les joints de chaussées aéroportuaires en béton en raison de leur résistance aux déversements de carburant, à la résistance au souffle des réacteurs et de leur longue durée de vie. La classification Fed Spec SS-S-200E comprend des formulations de silicone conçues pour les applications aéronautiques.
Conception du réservoir de scellement
Une conception appropriée du réservoir est essentielle pour la performance du produit de scellement. Le facteur de forme — le rapport entre la profondeur et la largeur du produit de scellement — détermine comment les contraintes sont distribuées dans le produit de scellement pendant le mouvement du joint. Pour les produits de scellement en silicone, un facteur de forme de 2:1 (largeur-profondeur) est recommandé par le FHWA et l’ACPA. Une baguette de support est installée au fond du réservoir pour établir la profondeur appropriée du produit de scellement, empêcher l’adhérence sur trois faces et soutenir le produit de scellement pendant l’installation.
Entretien du scellement et prévention de l’éclatement
L’inspection et l’entretien réguliers du produit de scellement des joints est la mesure de prévention de l’éclatement la plus efficace pour les chaussées en béton existantes. L’ACPA recommande que les produits de scellement des joints soient inspectés annuellement et remplacés en fonction de la durée de vie prévue — généralement 5 à 8 ans pour l’asphalte coulé à chaud, 8 à 10 ans pour le silicone et 15 à 20 ans pour les joints de compression préformés.
Les conséquences du report de l’entretien du scellement des joints suivent un calendrier prévisible. Dans les 1 à 2 ans suivant la défaillance du scellement, des matériaux incompressibles s’accumulent dans le joint et des fissures mineures du bord apparaissent. Après 3 à 5 ans, un éclatement modéré se développe avec des fragments meubles. Après 5 à 10 ans, un éclatement de haute sévérité peut se développer, nécessitant potentiellement un remplacement complet de la dalle. L’analyse du coût du cycle de vie montre systématiquement que le remplacement rapide du produit de scellement (à 2 à 6 $ par mètre linéaire) est bien plus rentable que la gestion de l’éclatement et de la détérioration structurelle.
Mesure de l’éclatement des joints
Les protocoles de mesure de l’éclatement des joints sont normalisés dans le Manuel d’identification des détériorations du FHWA LTPP et dans les normes ASTM D6433 et ASTM D5340.
Mesure dimensionnelle
L’éclatement des joints est quantifié par trois dimensions principales : la largeur de l’éclatement, la longueur de l’éclatement et la profondeur de l’éclatement. La largeur de l’éclatement est mesurée perpendiculairement à la face du joint au point le plus large de la zone éclatée. La longueur de l’éclatement est mesurée le long du joint pour l’étendue totale de la zone éclatée. Le protocole LTPP spécifie que l’éclatement n’est enregistré que si la longueur totale dépasse 75 mm (3 pouces) pour les joints longitudinaux et 100 mm (4 pouces) pour les joints transversaux. La profondeur de l’éclatement est estimée pour déterminer si la détérioration est confinée à la partie supérieure de la dalle ou s’étend sur toute l’épaisseur de la dalle.
Protocole d’enregistrement FHWA LTPP
Pour l’Éclatement des joints longitudinaux (JCP 6) : La détérioration est enregistrée en mètres de longueur éclatée à chaque niveau de sévérité. Pour l’Éclatement des joints transversaux (JCP 7) : La détérioration est enregistrée à la fois comme le nombre de joints affectés et les mètres de longueur éclatée à chaque niveau de sévérité.
Mesure PCI selon ASTM
Pour le calcul du PCI selon ASTM D6433 et ASTM D5340, l’éclatement des joints est mesuré en mètres carrés de surface affectée. La densité de détérioration est calculée comme suit : Densité de détérioration (%) = (Surface totale d’éclatement / Surface de l’unité d’échantillonnage) x 100. La densité de détérioration est ensuite utilisée avec la courbe de valeur de déduction appropriée pour déterminer la valeur de déduction.
Technologies de mesure automatisée
Les systèmes modernes d’inspection des chaussées basés sur l’IA peuvent mesurer automatiquement l’éclatement des joints à partir d’images de chaussée haute résolution. Ces systèmes utilisent des algorithmes de vision par ordinateur — des réseaux de neurones convolutifs profonds (CNN) entraînés sur des milliers d’images d’éclatement annotées — pour détecter les zones éclatées aux joints, classer la sévérité et mesurer les dimensions. L’approche automatisée offre une classification cohérente, des mesures dimensionnelles précises avec une exactitude millimétrique, une collecte de données à grande vitesse et une comparaison temporelle pour le suivi de la progression.
| Méthode de mesure | Protocole manuel | Protocole automatisé (IA) |
|---|---|---|
| Largeur de l’éclatement | Mesurée au point le plus large avec une règle | Mesure au niveau du pixel à partir de l’image |
| Longueur de l’éclatement | Mesurée le long du joint avec un ruban à mesurer | Mesure continue le long de la limite de l’éclatement détectée |
| Classification de la sévérité | Évaluation visuelle selon les critères LTPP | Classification ML à partir des caractéristiques des fissures |
| Répétabilité | Variable (différences entre inspecteurs jusqu’à +/-20 %) | Élevée (cohérence >95 % entre passages de relevés) |
Éclatement des joints dans les chaussées PCC aéroportuaires
L’éclatement des joints dans les chaussées en béton aéroportuaires présente des défis uniques en raison des exigences strictes de sécurité opérationnelle, de la tolérance plus faible pour les FOD et des seuils de réparation agressifs.
Normes et exigences FAA
La circulaire FAA Advisory Circular 150/5380-6C fournit les principales directives pour l’identification et la réparation de l’éclatement des joints sur les chaussées aéroportuaires. La FAA classe la sévérité de l’éclatement des joints avec une attention particulière au potentiel de FOD. L’éclatement de haute sévérité sur les pistes et les voies de circulation à grande vitesse doit être réparé immédiatement après détection. La circulaire FAA Advisory Circular 150/5320-6G spécifie les exigences de conception des joints, notamment l’espacement des joints de 4,6 à 6,1 m, la largeur des joints de 3 à 8 mm, et les exigences relatives aux matériaux en béton, y compris un w/cm maximum de 0,45 et une teneur en air de 5 à 7 pour cent.
Exigences de l’Annexe 14 de l’OACI
L’Annexe 14 de l’OACI, section 9.4, spécifie que la surface d’une piste doit être maintenue exempte de tout défaut pouvant compromettre la sécurité. Le Manuel de conception des aérodromes de l’OACI (Doc 9157, Partie 3) reconnaît l’éclatement des joints comme une détérioration significative des chaussées et recommande une inspection régulière et une réparation rapide.
Indice de condition des chaussées aéroportuaires (APCI)
La norme ASTM D5340 pour les relevés APCI définit les protocoles de mesure de l’éclatement des joints et les courbes de valeurs de déduction calibrées pour les chaussées aéronautiques. Les valeurs de déduction APCI pour l’éclatement des joints sont plus élevées que leurs équivalents routiers, reflétant l’importance accrue pour la sécurité.
Programmes de prévention des FOD
Les programmes de prévention des FOD dans les aéroports comprennent des inspections visuelles quotidiennes, des relevés PCI réguliers (tous les 3 à 5 ans) et une réparation rapide des défauts identifiés. L’éclatement des joints qui produit des fragments de diamètre inférieur à 25 mm constitue un risque potentiel de FOD car ces fragments peuvent être ingérés par les réacteurs.
Détection de l’éclatement des joints
Inspection visuelle
La principale méthode de détection est l’inspection visuelle lors des relevés de condition des chaussées. Les indicateurs visuels comprennent : la fissuration au bord de la dalle ; l’écaillage ou l’effilochage du bord du joint ; la perte de matière au bord de la dalle ; les fragments meubles pouvant être délogés par l’action des pneus ; la décoloration due à l’accumulation d’humidité et de produits chimiques de dégivrage ; et les granulats exposés.
Relevé par chaîne traînante
La méthode de la chaîne traînante est une technique acoustique simple. Le béton sain et intact produit un son de cloche clair, tandis que le béton détérioré produit un son creux. Le chaînage peut détecter la détérioration liée à l’éclatement avant que les fissures de surface ne deviennent visibles, ce qui le rend précieux pour la détection précoce.
Radar à pénétration de sol (GPR)
Le GPR utilise des impulsions électromagnétiques pour imager les conditions souterraines. Les antennes à haute fréquence (1,5 à 2,6 GHz) détectent la détérioration liée à l’éclatement en identifiant les changements dans les propriétés diélectriques. Les relevés GPR peuvent être effectués à la vitesse du trafic (jusqu’à 80 km/h).
Essai d’impact-écho
L’impact-écho utilise un impact mécanique pour générer des ondes de contrainte. Dans les applications d’éclatement des joints, il peut déterminer la profondeur de la détérioration — un paramètre critique pour la conception de la réparation.
Systèmes d’inspection visuelle basés sur l’IA
Les systèmes de vision par ordinateur et d’apprentissage profond utilisent des modèles de segmentation sémantique (U-Net, DeepLabV3+) entraînés sur des images de détérioration annotées pour détecter et classer automatiquement l’éclatement des joints à la vitesse du trafic (60 à 90 km/h).
| Méthode de détection | Capacités | Vitesse |
|---|---|---|
| Inspection visuelle | Évaluation complète : dimensions, sévérité, potentiel FOD | Vitesse de marche (2-5 km/h) |
| Chaîne traînante | Détection de délaminage souterrain | Vitesse de marche (3-6 km/h) |
| Radar à pénétration de sol | Profilage de la détérioration souterraine | Vitesse du trafic (jusqu’à 80 km/h) |
| Impact-écho | Mesure de la profondeur de l’éclatement | Ponctuel |
| Imagerie par IA | Détection, mesure, classification automatisées | Vitesse du trafic (60-90 km/h) |
Prévention de l’éclatement des joints
Conception des joints
L’espacement des joints doit être conçu pour contrôler les emplacements des fissures. Le FHWA recommande des espacements maximaux de joints de 4,5 à 6,0 m pour le JPCP. La largeur des joints doit être de 3 à 8 mm pour les joints de retrait. Les goujons sont recommandés pour toutes les chaussées supportant plus de 100 camions par jour ou toutes les chaussées aéroportuaires desservant des aéronefs d’un poids brut dépassant 30 000 kg.
Sélection des matériaux en béton
Entraînement d’air de 5,0 à 7,0 pour cent pour la résistance au gel-dégel. w/cm maximum de 0,45 pour le béton de chaussée aéroportuaire. Granulats grossiers avec un facteur de durabilité d’au moins 70 selon ASTM C666 (FHWA) ou 80 (FAA). Teneur minimale en liant de 335 kg/m³ selon FAA Item P-501.
Pratiques de construction des joints
Moment du sciage : 4 à 12 heures après la mise en place. Profondeur de sciage : un quart à un tiers de l’épaisseur de la dalle. Éviter le surfaçage excessif du béton aux bords des joints lors de la finition.
Installation du produit de scellement des joints
Une installation appropriée du produit de scellement comprend la préparation du réservoir (nettoyage et séchage), l’installation de la baguette de support (diamètre 25 pour cent plus grand que la largeur du réservoir) et la mise en place du produit de scellement en configuration en retrait (3 à 6 mm sous la surface).
Entretien continu
Remplacement régulier du produit de scellement des joints à intervalles de 5 à 8 ans pour le coulé à chaud, 8 à 10 ans pour le silicone et 15 à 20 ans pour les joints de compression préformés. Le nettoyage de la surface de la chaussée (hebdomadaire pour les pistes aéroportuaires) élimine les matériaux incompressibles avant qu’ils ne pénètrent dans les joints.
Réparation de l’éclatement des joints
Nettoyage de l’éclatement et restauration du scellement (Faible sévérité)
Pour l’éclatement de faible sévérité, l’objectif de la réparation est d’éliminer les matériaux incompressibles et de restaurer le produit de scellement du joint. La zone éclatée est nettoyée à l’air comprimé, le produit de scellement est retiré sur toute la longueur de l’éclatement plus 150 mm au-delà de chaque extrémité, et un nouveau produit de scellement est installé.
Réparation en profondeur partielle (Sévérité modérée)
Pour l’éclatement de sévérité modérée, la réparation en profondeur partielle implique l’enlèvement du béton détérioré sur une profondeur de 50 à 100 mm (un tiers de l’épaisseur de la dalle). La procédure en six étapes comprend : le tracé des limites de réparation (s’étendant de 75 mm au-delà de l’éclatement visible) ; l’enlèvement du béton à l’aide de marteaux-piqueurs légers ; la préparation de la cavité de réparation, y compris l’application d’un agent de liaison ; la mise en place du matériau de réparation ; la restauration du joint par sciage à travers la réparation ; et la cure.
Remplacement complet de la dalle (Haute sévérité)
Pour l’éclatement de haute sévérité s’étendant sur plus d’un tiers de l’épaisseur de la dalle, un remplacement complet de la dalle est nécessaire, comprenant le sciage à 300 mm au-delà de la détérioration visible, l’enlèvement de la dalle, la préparation de la fondation, l’installation des goujons et la mise en place du béton avec une formulation de mélange appropriée.
Considérations spéciales pour l’éclatement induit par la fissuration en D
Lorsque l’éclatement est causé par la fissuration en D, la réparation standard en profondeur partielle n’arrêtera pas la progression de la détérioration des granulats. Les options de réparation comprennent un enlèvement en profondeur partielle étendu (jusqu’à la moitié de l’épaisseur de la dalle), un remplacement complet de la dalle avec des granulats durables au gel-dégel, ou des produits d’étanchéité de surface pour ralentir l’infiltration d’humidité.
Distinction des autres détériorations des chaussées en béton
Éclatement des joints vs Ruptures de coins
Les ruptures de coins (JCP 1) sont des fissures de pleine profondeur à un angle d’environ 45 degrés par rapport à l’intersection du joint. La distinction cruciale est qu’une rupture de coin est une fissure unique de pleine profondeur, tandis que l’éclatement des joints implique de multiples fissures et fragments de profondeur partielle confinés au bord de la dalle.
Éclatement des joints vs Fissuration en D
La fissuration en D (JCP 2) se présente sous forme de fissures capillaires en forme de croissant sans perte de matière. L’éclatement des joints implique une perte de matière réelle. Lorsque la fissuration en D progresse jusqu’à la perte de matière sous le trafic, la détérioration passe de la fissuration en D à l’éclatement. Les deux doivent être enregistrés séparément pour les besoins du PCI.
Éclatement des joints vs Soulèvements
Les soulèvements (JCP 11) sont des défaillances catastrophiques soudaines causées par une contrainte de compression dépassant la résistance du béton. Bien que les deux soient causés par une intrusion incompressible, les soulèvements impliquent une contrainte de compression globale provoquant un flambage de la dalle sur 1 à 3 m, tandis que l’éclatement est localisé au bord de la dalle.
