Mesure de la Largeur de Voie et de Piste

Définition et Importance

La largeur de voie et la largeur de piste sont les dimensions transversales de la surface pavée destinée à la circulation des véhicules ou des aéronefs, mesurées perpendiculairement au sens de la marche. Pour les autoroutes, la largeur de voie est la distance entre les marquages de limite de voie ou entre un marquage de voie et le bord de la chaussée. Pour les aérodromes, la largeur de piste est la distance entre les bords de la piste — définie par l’ICAO comme la largeur de la surface pavée de la piste, excluant les accotements. Ces paramètres géométriques sont fondamentaux pour la sécurité opérationnelle, la capacité, la conception de la chaussée et la disposition du marquage.

L’importance de la largeur va au-delà du simple respect dimensionnel. La largeur détermine le dégagement latéral disponible entre les véhicules ou aéronefs et les bords de la chaussée, entre les flux de circulation opposés, et entre les véhicules et les obstacles fixes. Une largeur inadéquate réduit la marge d’erreur du conducteur ou du pilote, contraint la manœuvrabilité et augmente le risque de collision. Une largeur insuffisante est une constatation d’inspection récurrente sur les autoroutes et les aérodromes, causée par la détérioration des bords, l’empiètement de la végétation, l’érosion des accotements et la déformation structurelle.

Pour les infrastructures routières, la largeur de voie affecte directement la capacité de la route, la vitesse d’exploitation et la fréquence des accidents. Les recherches du Highway Capacity Manual (HCM 2010) montrent que les réductions de largeur de voie en dessous de 10 ft (3,05 m) produisent des diminutions mesurables du débit de saturation. Le AASHTO Green Book (Policy on Geometric Design of Highways and Streets) fournit des recommandations de largeur de voie par classe fonctionnelle, avec des voies plus larges (12 ft / 3,6 m) spécifiées pour les itinéraires à grande vitesse et à fort volume, et des voies plus étroites (9-10 ft / 2,7-3,05 m) autorisées pour les environnements à faible vitesse et contraints.

Pour les infrastructures aéroportuaires, la largeur de piste est un paramètre critique défini par le Code de Référence d’Aérodrome de l’ICAO. La largeur affecte directement les marges de dégagement des aéronefs lors des atterrissages par vent traversier, des manœuvres de virage et de la circulation au sol. L’ICAO Annexe 14 Volume I établit des Normes et Pratiques Recommandées (SARPs) qui déterminent la largeur de piste en fonction de l’Envergure Extérieure du Train Principal (OMGWS) et du Numéro de Code. Une largeur de piste insuffisante — due à l’effritement des bords, au décrochement d’accotement ou à la prolifération de la végétation — réduit la marge de sécurité pour les déviations à l’atterrissage et peut générer des débris d’objets étrangers (FOD) provenant des bords en détérioration.

Normes de Largeur de Voie — AASHTO

Le AASHTO Green Book (Policy on Geometric Design of Highways and Streets) est la référence faisant autorité pour les normes de largeur de voie aux États-Unis. Le Green Book fournit des fourchettes recommandées plutôt que des exigences rigides, étant entendu que les valeurs minimales sont implicites par l’extrémité inférieure de chaque fourchette. Les recommandations sont structurées par classe fonctionnelle — un système de classification hiérarchique qui catégorise les routes selon leur rôle dans le réseau de transport.

Largeur de Voie par Classe Fonctionnelle

Pour les routes rurales, les fourchettes de largeur de voie sont définies comme suit : Les voies rapides (autoroutes interétatiques) nécessitent 12 ft (3,6 m) comme standard uniforme. Aucune variation n’est autorisée pour les voies rapides, quel que soit le volume de trafic ou la vitesse. Les artères rurales vont de 10 à 12 ft (3,05 à 3,6 m), avec 12 ft utilisé lorsque c’est pratique sur les artères principales à plus grande vitesse et à écoulement libre. Les collectrices rurales vont de 10 à 12 ft, et les routes locales de 9 à 11 ft (2,7 à 3,35 m). Sur les routes rurales à faible volume (moins de 400 véhicules par jour), des voies de 9 ft peuvent être acceptables avec des exceptions de conception documentées.

Pour les routes urbaines, les voies rapides nécessitent également des voies de 12 ft de manière uniforme. Les artères urbaines vont de 10 à 12 ft, avec 11 ft couramment utilisé pour les conceptions de rues artérielles urbaines et 10 ft autorisé dans les zones contraintes où les volumes de camions et d’autobus sont faibles et les vitesses sont inférieures ou égales à 35 mph. Les collectrices urbaines vont de 10 à 12 ft. Les rues locales urbaines vont de 10 à 12 ft, mais des voies de 9 ft peuvent être utilisées dans les zones résidentielles où la largeur de l’emprise impose des limitations sévères. Le Green Book stipule explicitement que « des voies de 9 ft peuvent être utilisées dans les zones résidentielles où la largeur disponible ou atteignable de l’emprise impose des limitations sévères. »

Largeur de Voie et Capacité

La relation entre la largeur de voie et la capacité de la route a été étudiée de manière approfondie. Le Highway Capacity Manual (HCM 2010) n’a constaté aucune réduction de la capacité de la voie tant que la largeur de voie est supérieure à 10 ft. Pour les largeurs de voie comprises entre 10 ft et 13 ft, les ajustements du débit de saturation sont totalement éliminés — ce qui signifie que la capacité est statistiquement identique dans cette fourchette. Les recherches du HCM ont documenté que pour les largeurs de voie inférieures à 10 ft, les réductions de capacité varient de 2 à 6 pour cent selon la largeur.

Les recherches du NCHRP Report 330 — « Effective Utilization of Street Width on Urban Arterials » (1990) — ont conclu que des largeurs de voie plus étroites (moins de 11 ft) peuvent être utilisées efficacement dans les projets d’amélioration des rues artérielles urbaines. Tous les projets évalués avec des voies de 10 ft ou plus ont donné des taux d’accidents soit réduits, soit inchangés. Une évaluation ultérieure de la sécurité par Potts, Harwood et Richard (Transportation Research Record Vol. 2023, 2007) a révélé que les effets de la largeur de voie n’étaient généralement pas statistiquement significatifs ou indiquaient que des voies plus étroites étaient associées à des fréquences d’accidents plus faibles plutôt que plus élevées dans des conditions urbaines. Les exceptions étaient les voies de 10 ft ou plus étroites sur les artères à quatre voies non divisées et les voies de 9 ft ou plus étroites sur les artères à quatre voies divisées.

Considérations sur la Largeur des Voies pour Camions

Les véhicules de conception routière standard ont une largeur de 8,5 ft (2,6 m) selon le Surface Transportation Assistance Act de 1982. La largeur de voie doit accueillir ces véhicules avec un dégagement latéral adéquat. Pour les autoroutes à trafic mixte standard, les voies de 12 ft (3,6 m) offrent environ 1,75 ft (0,5 m) de dégagement de chaque côté d’un camion. Pour les installations réservées aux camions, la largeur de voie souhaitée passe à 13 ft (4,0 m) — calculée comme suit : largeur du véhicule de 8,5 ft plus dégagement droit de 2 ft plus dégagement gauche de 2,5 ft (selon le Transportation Research Record 1026). Les itinéraires à fort volume de camions (plus de 30 pour cent de camions) doivent maintenir un minimum de 12 ft de largeur de voie. Les itinéraires à volume modéré de camions (10 à 30 pour cent) peuvent utiliser un minimum de 11 ft, et les itinéraires à faible volume de camions (moins de 10 pour cent) peuvent utiliser un minimum de 10 ft.

Largeur de Voie dans les Environnements Urbains Contraints

Le AASHTO Green Book autorise explicitement la réduction de la largeur de voie dans les environnements contraints. Le NACTO Urban Street Design Guide recommande que « des largeurs de voie de 10 pieds sont appropriées dans les zones urbaines et ont un impact positif sur la sécurité d’une rue sans affecter les opérations de trafic. » Le NACTO précise en outre que « des voies de plus de 11 pieds ne devraient pas être utilisées car elles pourraient provoquer des excès de vitesse involontaires et accaparer un droit de passage précieux au détriment des autres modes de transport. » Pour les itinéraires désignés pour camions et transports en commun, une voie de circulation de 11 ft peut être utilisée dans chaque direction.

La largeur de voie est l’un des 13 critères de contrôle pour les exceptions de conception de la FHWA sur le National Highway System. La réduction de la largeur de voie en dessous du minimum nécessite la documentation du degré de réduction, de l’évaluation de l’exposition (longueur du tronçon, volumes de trafic, durée), de l’identification du contexte (impacts sociaux, économiques, environnementaux), des mesures d’atténuation des risques (accotements, réduction de vitesse, amélioration de la signalisation) et de l’approbation structurée de l’évaluation des risques.

Normes de Largeur de Piste — ICAO Annexe 14

La largeur de piste selon l’ICAO Annexe 14 Volume I est déterminée par le Code de Référence d’Aérodrome, qui comprend deux éléments : le Numéro de Code (basé sur la longueur de référence de l’aéronef) et la Lettre de Code (basée sur l’envergure des ailes). Cependant, la largeur de piste dépend spécifiquement du Numéro de Code et de l’Envergure Extérieure du Train Principal (OMGWS) — et non directement de la Lettre de Code. Cette distinction a été formellement établie dans l’Amendement 14 de l’Annexe 14 (2020), qui a dissocié l’envergure des ailes de l’OMGWS pour la détermination de la largeur de la chaussée.

Code de Référence d’Aérodrome

Le Numéro de Code est déterminé par la longueur de référence de l’aéronef : le Code 1 s’applique aux longueurs de champ inférieures à 800 m, le Code 2 s’applique de 800 m à moins de 1200 m, le Code 3 s’applique de 1200 m à moins de 1800 m, et le Code 4 s’applique à 1800 m et plus. La Lettre de Code est déterminée par l’envergure des ailes : la Lettre de Code A s’applique aux envergures jusqu’à moins de 15 m, la Lettre de Code B s’applique de 15 m à moins de 24 m, la Lettre de Code C s’applique de 24 m à moins de 36 m, la Lettre de Code D s’applique de 36 m à moins de 52 m, la Lettre de Code E s’applique de 52 m à moins de 65 m, et la Lettre de Code F s’applique de 65 m à moins de 80 m.

Exigences de Largeur de Piste par OMGWS et Numéro de Code

L’ICAO Annexe 14, Section 3.1.10, définit la largeur de piste en fonction du Numéro de Code et de l’OMGWS. Le tableau suivant présente les valeurs standard de largeur de piste :

Clarifications clés de l’ICAO Annexe 14 et du Doc 9157 Partie 1 (Manuel de Conception d’Aérodrome — Pistes) :

Exception pour approche de précision : Pour les Numéros de Code 1 et 2, lorsque la piste est une piste d’approche de précision (Catégorie I, II ou III), la largeur ne doit pas être inférieure à 30 m quel que soit l’OMGWS. Cela garantit un dégagement latéral adéquat pour les opérations d’approche aux instruments où les déviations à l’atterrissage sont plus strictement contrôlées mais où les conséquences d’une sortie de bord sont plus graves.

Numéro de Code 4 et Lettre de Code F : Avant l’Amendement 14, les pistes Code F nécessitaient une largeur de 60 m. L’Amendement 14 a réduit cette largeur à 45 m pour OMGWS 9 à 15 m sur la base d’études de déviation à l’atterrissage montrant que les aéronefs Code F s’écartent moins de l’axe central qu’on ne le supposait auparavant. Des accotements sont ajoutés pour porter la largeur totale piste-plus-accotements à 60 m pour les aéronefs à 2 ou 3 moteurs et à 75 m pour les aéronefs à 4 moteurs ou plus.

Justification envergure des ailes vs. OMGWS : L’Amendement 14 a dissocié les deux dimensions. L’envergure des ailes reste pertinente pour les distances de séparation (surfaces de limitation d’obstacles, largeurs de bande, séparation piste-voie de circulation). L’OMGWS a un impact sur les caractéristiques de manœuvre au sol (largeur de piste, largeur de voie de circulation, dégagements des aires de rotation). L’utilisation du seul composant le plus exigeant entraînait auparavant un surdimensionnement. Un aéronef Code F avec une grande envergure (65-80 m) mais un OMGWS de 12 m n’a désormais besoin que d’une piste de 45 m avec accotements plutôt que d’une surface pavée complète de 60 m.

Largeurs de la Bande de Piste et des Accotements

La bande de piste — une zone définie incluant la piste et tout accotement qui s’étend au-delà des extrémités de la piste — a des exigences de largeur qui diffèrent considérablement de la chaussée de la piste elle-même. Pour les pistes sans approche aux instruments, la bande s’étend sur 30 m de chaque côté de l’axe central pour le Code 1, 40 m pour le Code 2, et 75 m pour les Codes 3 et 4. Pour les pistes d’approche de précision, la bande s’étend sur 140 m de chaque côté de l’axe central pour les Codes 3 et 4, et 70 m pour les Codes 1 et 2.

Les largeurs d’accotement de piste pour les Lettres de Code D, E et F avec OMGWS 9-15 m doivent porter la largeur totale (piste plus accotements) à 60 m pour le Code D ou E. Pour le Code F avec des aéronefs à 2 ou 3 moteurs, la largeur totale minimale est de 60 m ; pour le Code F avec 4 moteurs ou plus, la largeur totale minimale est de 75 m. Ces accotements sont généralement pavés et conçus pour supporter un trafic occasionnel et empêcher l’ingestion de débris par les moteurs.

Largeur de l’Aire de Sécurité d’Extrémité de Piste (RESA)

L’ICAO Annexe 14 Section 3.5.5 exige que la largeur d’une RESA soit au moins le double de la largeur de la piste associée. Pour une piste Code 4 avec une largeur de 45 m, la RESA doit donc avoir au moins 90 m de large. Cette exigence lie la largeur de la piste directement à la géométrie de l’aire de sécurité.

Normes de Largeur de Voie de Circulation

La largeur des voies de circulation est également régie par l’ICAO Annexe 14 et le Manuel de Conception d’Aérodrome (Doc 9157 Partie 2). La largeur de la voie de circulation est déterminée par l’OMGWS de l’aéronef de conception. La largeur standard de voie de circulation pour les aéronefs de Lettre de Code C (Boeing 737, famille Airbus A320) est de 15 m pour les sections droites, passant à 18 m ou plus dans les courbes pour s’adapter à la trajectoire de braquage du train avant et à la trajectoire du train principal.

Les normes de la FAA (AC 150/5300-13B, Airport Design) définissent la largeur des voies de circulation par Groupe de Conception d’Aéronefs (ADG). Pour ADG I (envergure < 49 ft / 15 m), la largeur de la voie de circulation est de 25 ft (7,6 m). Pour ADG II (envergure 49-79 ft / 15-24 m), la largeur est de 35 ft (10,7 m). Pour ADG III (envergure 79-118 ft / 24-36 m), la largeur est de 50 ft (15,2 m). Pour ADG IV (envergure 118-171 ft / 36-52 m), la largeur est de 75 ft (22,9 m). Pour ADG V (envergure 171-214 ft / 52-65 m), la largeur est de 75 ft. Pour ADG VI (envergure 214-262 ft / 65-80 m), la largeur est de 75 ft avec des congés plus larges dans les virages.

La largeur de la voie de circulation affecte directement le dégagement des extrémités d’ailes. Les normes de la FAA exigent un dégagement minimal d’extrémité d’aile de 15 ft (4,6 m) par rapport au bord de la voie de circulation pour ADG III et plus. Lorsque la largeur de la voie de circulation est réduite en raison de la détérioration des bords ou de l’empiètement de la végétation, cette marge de dégagement est réduite, augmentant le risque de contact de l’extrémité d’aile avec des obstacles ou le terrain.

Méthodes de Mesure de Largeur

Une mesure précise de la largeur est essentielle pour la vérification de la conformité, la documentation de l’état et la planification de l’entretien. Le choix de la méthode de mesure dépend des exigences de précision, de la longueur du corridor, des conditions de circulation et des ressources disponibles. Les méthodes suivantes sont disponibles, chacune avec des caractéristiques de précision distinctes.

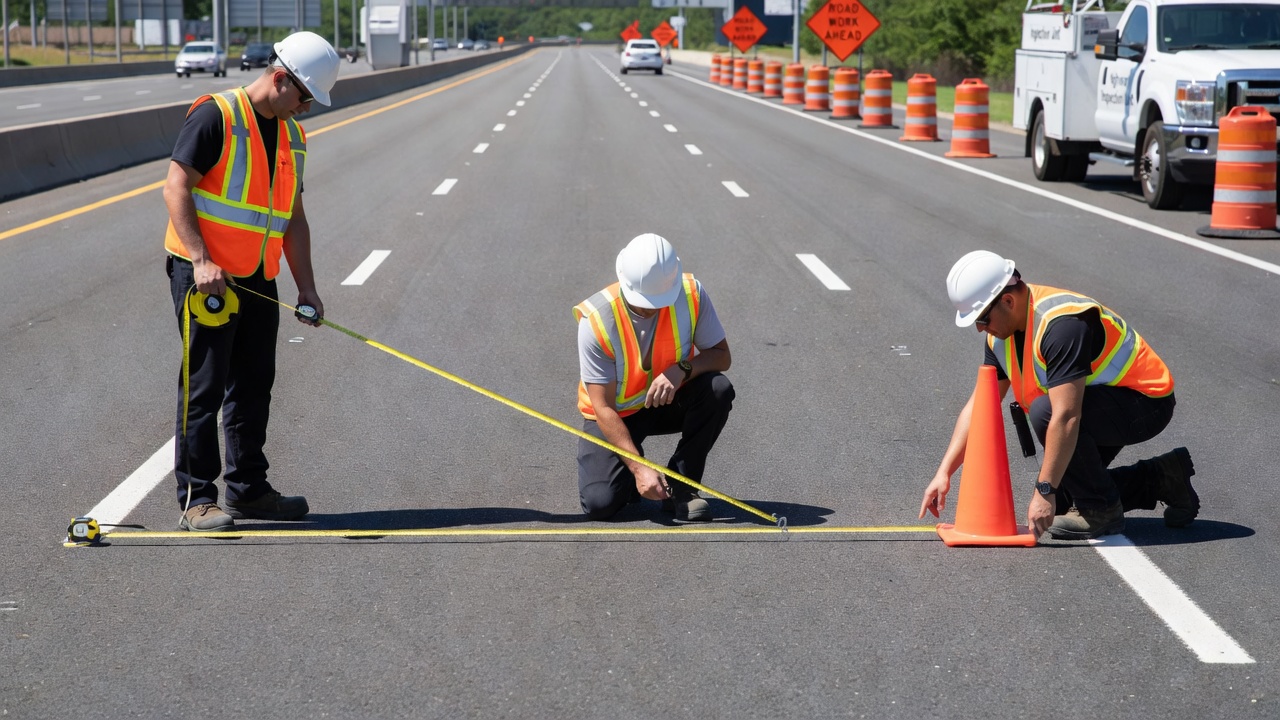

Mesure au Mètre Ruban

La mesure au mètre ruban en acier calibré atteint la plus haute précision — ±1 à 3 mm par mesure dans des conditions contrôlées — mais demande beaucoup de main-d’œuvre et nécessite des fermetures de circulation. Un ruban d’arpenteur calibré NIST (Classe I ou II) est précis à ±1-2 mm par 30 m dans des conditions standard (20 °C, tension de 50 N, entièrement supporté). Les sources d’erreur incluent la variation de température (dilatation thermique de l’acier de 0,7 mm par 30 m par écart de 5 °C), la tension non standard (0,3-1,0 mm par 30 m par erreur de 10 N), l’affaissement (1-5 mm par 30 m selon la tension), la pente (1 mm par 30 m par pente de 0,5 degré) et l’erreur de lecture de parallaxe (±2-5 mm typique). Pour la mesure de la largeur de chaussée sur une piste ou une autoroute en service, la mesure au mètre ruban est peu pratique car elle nécessite un accès physique aux deux bords simultanément. Elle est mieux adaptée aux vérifications ponctuelles, au contrôle qualité sur les chaussées fraîches et aux routes étroites de moins de 10 m de largeur.

Roue de Mesure

La roue de mesure d’arpenteur atteint une précision de ±0,2 pour cent dans des conditions de surface idéales (lisse, dure, plane) — environ ±7,6 mm par 30 m. Dans des conditions réelles sur asphalte avec de légères irrégularités, la précision se dégrade à ±0,5-1,0 pour cent (±1-3 cm par largeur de 30 m). Sur les surfaces rugueuses, les erreurs peuvent dépasser ±2-3 pour cent. Les sources d’erreur incluent le glissement de la roue (jusqu’à 5 pour cent sur granulats meubles), les irrégularités de surface provoquant un rebond de la roue (1-3 pour cent), le chemin non rectiligne (sous-estimation ou surestimation systématique), l’usure des pneus et les changements de pression (±0,5-2 pour cent), et les obstacles nécessitant de soulever la roue (±1-5 cm par événement). La roue de mesure convient pour les estimations préliminaires et la vérification des quantités de construction où une précision de ±2-5 cm est acceptable.

Mesure par GPS

Le GPS standard à code de phase atteint une précision horizontale de ±3-10 m (confiance de 95 pour cent), ce qui est insuffisant pour la mesure de la largeur de chaussée car il ne peut pas distinguer de manière fiable les bords de voie. Le GPS différentiel (DGPS) atteint ±0,1-1,0 m (généralement ±30-50 cm), ce qui est marginal pour la mesure de largeur. Le GPS/GNSS cinématique temps réel (RTK) atteint une précision horizontale de ±1-2 cm dans les meilleures conditions avec une limite de base d’environ 35 km de la station de base. Le RTK nécessite une vue dégagée du ciel — la canopée des arbres ou les canyons urbains dégradent considérablement la précision. Pour la mesure de largeur, le RTK nécessite d’occuper physiquement les deux bords de la chaussée avec un rover, ce qui prend du temps pour les relevés sur toute la longueur d’un corridor. Les interférences multitrajets provenant des surfaces de chaussée et des structures adjacentes dégradent la précision de 2 à 5 cm à proximité de grandes structures.

LiDAR Mobile

Le balayage LiDAR mobile monté sur un véhicule capture des nuages de points avec des densités de 500 à 5 000 points par mètre carré (cartographie mobile) ou jusqu’à 50 000 points par mètre carré (balayage statique). La précision individuelle des points varie de ±2-10 mm (statique) à ±5-20 mm (cartographie mobile). La précision de mesure de largeur après extraction des bords est généralement de ±1-3 cm. Pour résoudre un bord de chaussée à ±1 cm, un minimum de 50 à 100 points par mètre carré est nécessaire à la transition du bord. Le flux de travail LiDAR comprend le géoréférencement, l’alignement des bandes (correction de la dérive entre les fauchées par calibrage de visée), le filtrage du bruit (suppression de la végétation et des véhicules), la classification du sol, l’extraction des bords à partir du changement d’élévation ou des gradients d’intensité, et le calcul de la largeur entre les bords extraits. Le coût de l’équipement varie de 50 000 $ à 500 000 $ pour les systèmes professionnels. Le temps de traitement varie de quelques heures à plusieurs jours pour les ensembles de données à l’échelle d’un corridor.

Le LiDAR aérien (monté sur drone) atteint des densités de nuages de points de 50 à 500 points par mètre carré avec une précision verticale de ±2-5 cm (avec RTK/PPK et contrôle au sol) et une précision horizontale de ±3-8 cm. Un recouvrement des fauchées de 20 à 50 pour cent est recommandé pour une couverture uniforme.

Mesure par Orthophoto Drone

L’orthophotogrammétrie par drone produit une orthomosaïque 2D géoréférencée et sans distorsion à partir d’images aériennes se chevauchant, à partir de laquelle la largeur de la chaussée peut être mesurée directement. Le paramètre clé est la Distance d’Échantillonnage au Sol (GSD) — la surface réelle représentée par un pixel. La GSD se calcule comme suit :

GSD = (Altitude de Vol × Hauteur du Capteur) / (Longueur Focale × Hauteur de l’Image)

Valeurs typiques de GSD : à 50 m d’altitude avec un capteur 20 MP, la GSD est d’environ 1,2 cm/pixel ; à 100 m d’altitude avec un capteur 20 MP, la GSD est de 2,4 cm/pixel ; à 120 m d’altitude avec un capteur 61 MP, la GSD est de 1,9 cm/pixel.

La précision dépend de la méthode de géoréférencement. La photogrammétrie sans points de contrôle au sol (utilisant uniquement le GPS du drone) atteint une précision horizontale de ±5-20 m — insuffisante pour la mesure de largeur. La photogrammétrie avec positionnement RTK/PPK du drone atteint ±3-8 cm. La photogrammétrie avec RTK plus points de contrôle au sol (GCP) atteint une précision horizontale de ±1-4 cm. Une étude publiée dans MDPI Remote Sensing comparant les méthodes photogrammétriques et RTK-GPS a révélé que la photogrammétrie UAV est fiable à 41 mm en horizontal et 68 mm en vertical avec le RTK.

Les facteurs clés de précision incluent le recouvrement des images (75-80 pour cent de recouvrement frontal, 65-75 pour cent de recouvrement latéral minimum pour les corridors routiers), la densité des GCP (4-6 par zone de projet améliore la précision absolue d’un facteur 10), la texture de surface (la chaussée avec marquage offre un bon contraste ; l’asphalte sombre uniforme est médiocre), les conditions d’éclairage (la lumière diffuse par temps couvert est la meilleure ; les ombres marquées dégradent la définition des bords), le couvert végétal (obscurcit les bords de la chaussée), et la qualité de l’appareil photo (les capteurs plein format 61 MP surpassent les capteurs 1 pouce 20 MP de 2 à 3 fois).

En pratique, l’incertitude de mesure est de 2 à 3 fois la GSD — ce qui signifie qu’une orthophoto de GSD 2 cm produit des mesures de largeur avec une incertitude de ±3-6 cm. Cela est acceptable pour la plupart des documentations sur l’état de la chaussée et les vérifications de conformité où la tolérance de largeur est généralement de ±15-30 cm.

Comparaison des Précisions

Causes de Réduction de Largeur

La réduction de la largeur de la chaussée est un processus progressif et multi-mécanismes. Les causes suivantes sont documentées dans la littérature sur le génie des chaussées et les constatations d’inspection récurrentes.

Effritement des Bords

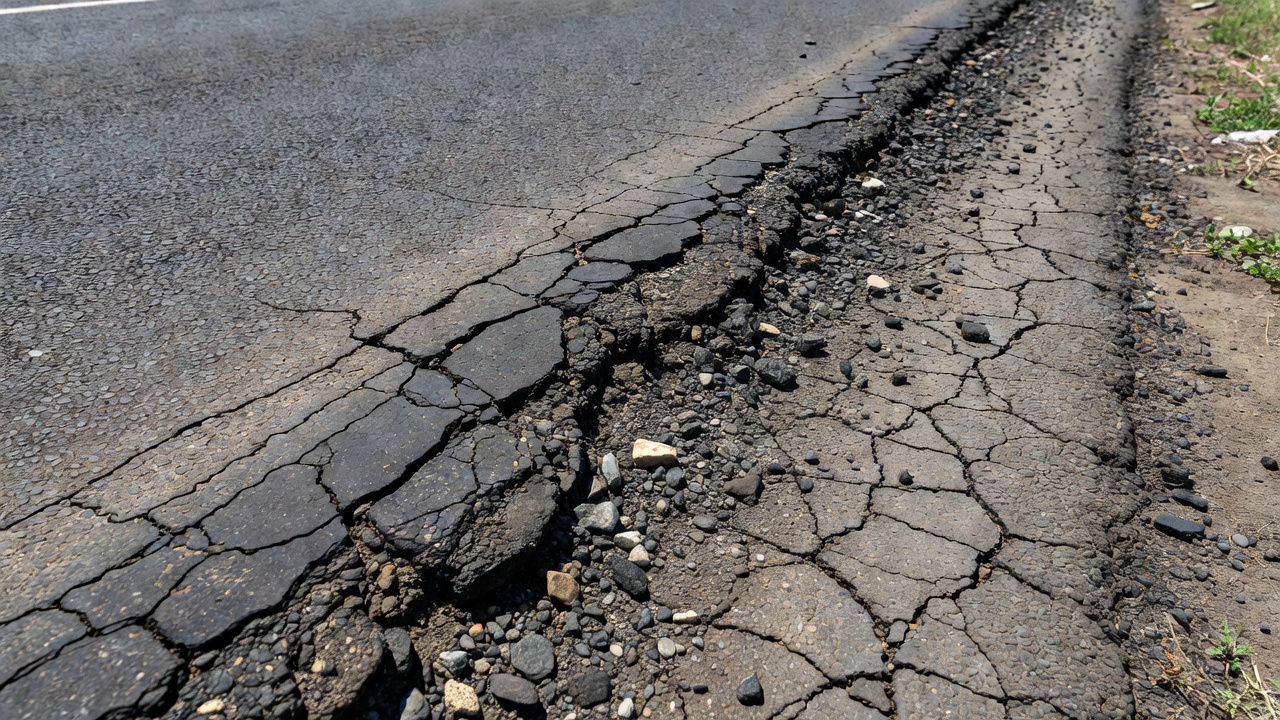

L’effritement des bords est la perte progressive de liant bitumineux et de particules de granulats de la surface de la chaussée vers l’intérieur, commençant au bord de la chaussée et migrant vers la voie de roulement. Le mécanisme implique l’oxydation et le vieillissement du liant dû à l’exposition aux UV et aux cycles thermiques au niveau de la face verticale exposée du bord, la perte de confinement du bord (contrairement à la chaussée intérieure, le bord n’a pas de support latéral) et les contraintes de traction induites par le trafic qui fracturent le liant vieilli. Une fois que le liant se dégrade, les particules de granulats individuelles se détachent, initiant une réaction en chaîne à mesure que chaque rangée successive de granulats perd sa matrice de liant environnante.

La sévérité est classée par largeur à partir du bord : la sévérité faible implique une perte de fines uniquement (moins de 1 po / 2,5 cm), la sévérité modérée implique une perte de gros granulats avec un bord irrégulier (1-6 po / 2,5-15 cm), et la sévérité élevée implique une perte significative de granulats avec un bord structurellement compromis (plus de 6 po / 15 cm). Les facteurs d’accélération incluent un compactage insuffisant des bords lors de la construction (une densité plus faible équivaut à une perméabilité plus élevée), l’infiltration d’humidité au bord (les cycles de gel-dégel exacerbent la séparation), l’abrasion mécanique par les chasse-neige et la pression racinaire de la végétation.

Décrochement d’Accotement

Le décrochement d’accotement est une différence verticale d’élévation entre la surface de la voie de circulation et la surface de l’accotement. Les recherches de Zimmer et Ivey, Glennon, et Klein et al. ont établi des seuils de hauteur critiques. Les hauteurs de décrochement de 1-2 po (2,5-5 cm) produisent un risque modéré où le frottement commence et une perte de contrôle est possible au-dessus de 30 mph. Les hauteurs de 2-3 po (5-7,6 cm) produisent un risque élevé avec une perte de contrôle documentée. Les hauteurs de 3-4,5 po (7,6-11,4 cm) produisent un risque très élevé où 53 pour cent des tests ont produit du frottement et 56 pour cent de ceux-ci ont dépassé une voie de 12 ft. Les hauteurs dépassant 6 po (15 cm) produisent un risque sévère de capotage dû au contact du soubassement.

Le principal mécanisme de risque est le danger de rentrée par frottement : un véhicule quitte la surface pavée à un angle faible ; le pneu entre en contact avec la face verticale du décrochement ; le frottement flanc-pneu/bord résiste au remontage ; le conducteur augmente l’angle de braquage, accumulant une force latérale ; lorsque la roue franchit enfin le bord, l’angle de braquage accumulé produit un effet de fronde avec une accélération latérale rapide à travers les voies adjacentes. Les directives de l’AASHTO et de la FHWA stipulent qu’aucun décrochement vertical de plus de 3 po (7,6 cm), ou de plus de 4,5 po (11,4 cm) avec une face à 45 degrés, ne doit être laissé non protégé pendant la nuit.

Empiètement de la Végétation

L’empiètement de la végétation sur les bords des pistes et des voies de circulation se produit par la croissance latérale d’herbe, de mauvaises herbes et d’arbustes sur les surfaces pavées ; la pénétration des racines qui sape la structure de la chaussée provoquant des fissures et des soulèvements des bords ; et la croissance verticale près des bords obscurcissant le marquage et l’éclairage. Les normes de la FAA exigent que le gazon dans les aires de sécurité des pistes et des voies de circulation soit maintenu à une hauteur de 6 à 12 pouces (15-30 cm), avec une zone sans végétation adjacente aux bords de la chaussée pour le contrôle des FOD et la clarté visuelle. Les plans de Gestion Intégrée de la Végétation (IVM) combinent la tonte, les herbicides sélectifs et les régulateurs de croissance des plantes (PGR).

Les conséquences de l’empiètement de la végétation incluent une réduction de la largeur effective de la chaussée (rétrécissement de la zone utilisable), une interférence avec les signaux du Système d’Atterrissage aux Instruments (ILS) et les feux PAPI à cause des herbes hautes, l’attraction de la faune (habitat pour les oiseaux et les animaux), la génération de FOD (graines, débris végétaux, résidus de tonte), les dommages à la chaussée par l’infiltration des racines dans les joints et les fissures, et l’altération du drainage par l’obstruction des drains de bord.

Orniérage

L’orniérage est la dépression longitudinale de la surface dans la voie de roulement causée par la déformation permanente des couches de chaussée. Trois types sont reconnus : la densification (réduction des vides d’air par compactage sous l’effet du trafic), la déformation par cisaillement (mouvement latéral du mélange bitumineux sous la charge des roues) et l’orniérage de la plateforme (déformation verticale excessive se répercutant à travers toutes les couches). L’effet sur la largeur effective de la chaussée est significatif : les bourrelets d’ornière (soulèvement adjacent à la voie de roulement déprimée) réduisent la largeur de surface plane utilisable. Sur une voie de 12 ft avec des ornières de 1 po de profondeur, la largeur praticable effective peut être réduite de 6 à 12 po (15-30 cm) par voie de roulement en raison de la pente transversale déformée. L’eau s’accumule dans les ornières, créant un risque d’aquaplanage. Un orniérage supérieur à 0,5 po (12,7 mm) est considéré comme une défaillance de service pour la plupart des agences routières. Pour les pistes, la FAA AC 150/5370-10 spécifie une profondeur d’orniérage maximale de 0,5 po pour la sécurité opérationnelle.

Conséquences d’une Largeur Insuffisante

Conséquences Routières

Une largeur insuffisante sur les autoroutes augmente la fréquence des collisions par sortie de route (ROR), le risque de frottement latéral et la probabilité de collision frontale. Les recherches du FHWA Highway Safety Manual (HSM) établissent des Facteurs de Modification des Collisions (CMF) pour l’élargissement des voies. L’élargissement de 9 ft à 11 ft sur les routes rurales à deux voies produit un CMF d’environ 0,70 à 0,85 — une réduction des collisions de 15 à 30 pour cent. L’ajout d’accotements pavés de 4-8 ft produit des CMF de 0,60 à 0,80 pour les collisions ROR. Sur les routes à deux voies, la réduction de la largeur de voie de 12 ft à 10 ft est associée à une augmentation de 10 à 20 pour cent du nombre total de collisions sur les routes rurales.

Les véhicules lourds sont touchés de manière disproportionnée par une largeur insuffisante. Un camion standard de 8,5 ft de large dans une voie de 9 ft n’a que 2-3 po (5-7,6 cm) de dégagement de chaque côté — insuffisant pour le balancement latéral à vitesse élevée. Les conducteurs compensent les voies étroites en réduisant leur vitesse et en augmentant la variance de leur position latérale, ce qui peut produire des différences de vitesse plus importantes entre les véhicules et accroître le risque de collision lié aux dépassements.

Conséquences Aéronautiques

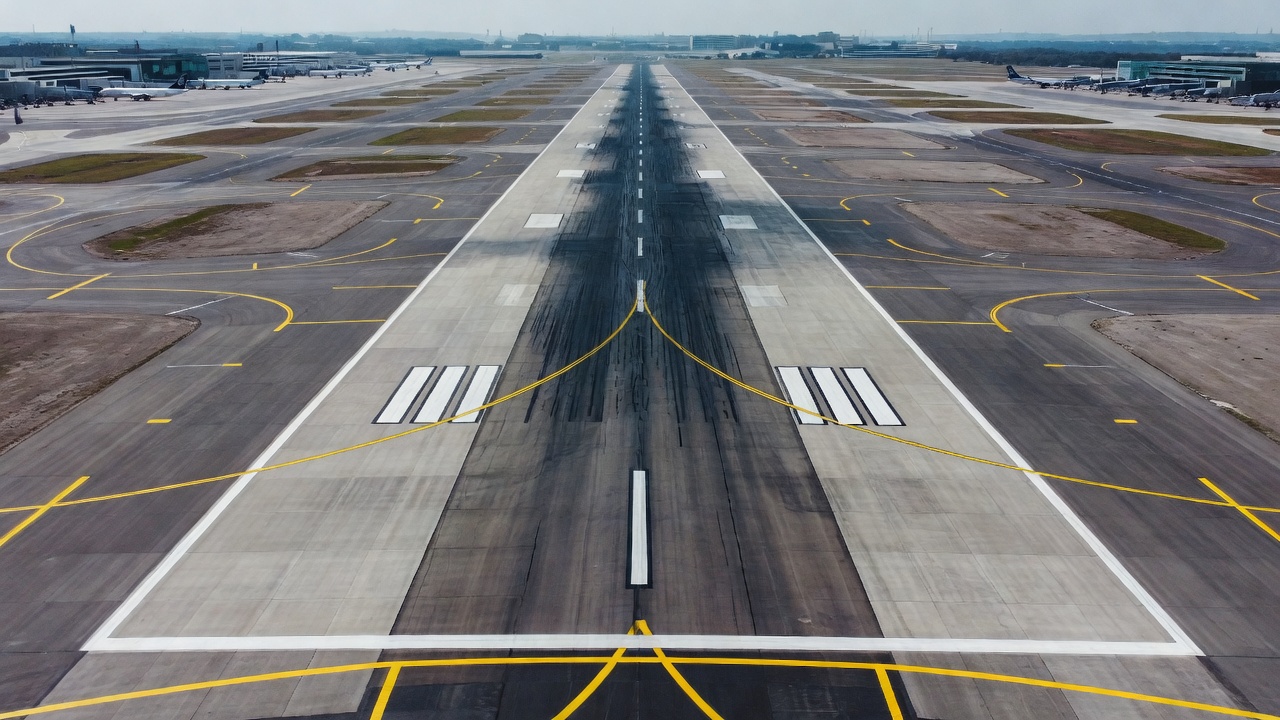

Une largeur insuffisante sur les pistes réduit la marge latérale disponible pour les corrections de vent traversier et les déviations à l’atterrissage. Les recherches de l’ICAO sur l’analyse des données de vol montrent qu’un angle de crabe de 3 degrés à l’atterrissage peut placer les extrémités des ailes à l’extérieur de la surface pavée dans les 10-15 ft (3-4,6 m) de dérive latérale. Une largeur de chaussée réduite contraint le rayon de braquage des aéronefs, augmentant le risque de sortie du train avant lors des virages à 180 degrés. L’effritement des bords génère des débris d’objets étrangers (FOD) provenant de granulats libres — l’ingestion par un moteur à réaction de débris pesant plus de 2 oz (57 g) peut provoquer une défaillance catastrophique du moteur. Les feux de bord inopérants résultant de la défaillance de la base due à la détérioration des bords réduisent la visibilité nocturne. Une largeur insuffisante implique une non-conformité aux dimensions de bande et aux exigences d’aire de sécurité de l’ICAO Annexe 14, affectant la certification de l’aérodrome.

Largeur et Disposition du Marquage de la Chaussée

Une largeur insuffisante affecte directement l’emplacement et la visibilité du marquage de la chaussée. Lorsque la largeur de la chaussée est réduite en raison de la détérioration des bords, les lignes de rive doivent être placées plus près du bord physique ou supprimées. La distance latérale réduite entre l’axe central et la ligne de rive comprime le champ visuel du conducteur ou du pilote, réduisant le temps d’anticipation pour détecter les courbes. Les recherches du Texas Transportation Institute (TxDOT Report 0-5862-1) ont montré que des lignes de rive plus larges (6 po vs. 4 po) produisent des améliorations mesurables du positionnement latéral du conducteur, éloignant les conducteurs de l’axe central de 2 à 4 po (5-10 cm) dans les courbes. Lorsque les lignes de rive ne peuvent pas être maintenues à leur écart de conception par rapport au bord de la chaussée en raison d’une largeur insuffisante, ces avantages en matière de sécurité sont perdus.

La prolifération de la végétation aux bords de la chaussée obscurcit les lignes de rive, recouvrant physiquement le marquage. L’orniérage modifie le plan d’angle du marquage, réduisant la rétroréflexivité à mesure que l’angle du phare par rapport au marquage change. L’effritement des bords détruit le substrat de la ligne de rive, rendant impossible le maintien des microbilles rétroréfléchissantes dans le marquage.

Mesure de Largeur par Orthophoto Drone

L’orthophotogrammétrie par drone émerge comme la méthode privilégiée pour la mesure de largeur de chaussée à l’échelle d’un corridor, en particulier pour la documentation de l’état et l’inventaire des actifs. La méthode offre une combinaison favorable de précision (moins de 5 cm avec des GCP appropriés), de rapidité (30 minutes pour relever une piste de 10 000 ft) et de sécurité (aucune fermeture de circulation requise).

Flux de Travail

Le flux de travail de mesure de largeur par drone comprend cinq étapes. La planification de mission définit la zone de vol, l’altitude (typiquement 50-120 ft / 15-37 m pour les relevés de chaussée), le recouvrement des images (80 pour cent de recouvrement avant, 70 pour cent de recouvrement latéral minimum) et l’objectif de GSD (1-2 cm/pixel). Les trajectoires de vol sont programmées à l’aide d’un logiciel de station de contrôle au sol pour maintenir un éclairage constant et éviter les ombres. L’acquisition de données utilise un UAV multirotor avec positionnement GPS RTK — généralement un DJI Phantom 4 RTK, Matrice 300/350 RTK, ou WingtraOne — équipé d’un appareil photo de 20 à 61 MP. Les images sont capturées en orientation nadir (verticale) avec des géotags provenant du récepteur RTK.

Le traitement photogrammétrique utilise un logiciel Structure from Motion (SfM) tel que Pix4Dmatic, Agisoft Metashape ou DJI Terra pour assembler les images se chevauchant en une orthomosaïque et un modèle numérique de surface (MNS) homogènes. L’orthomosaïque est géoréférencée dans le système de coordonnées local à l’aide de GCP ou de positions dérivées du RTK. La mesure de largeur est effectuée dans un logiciel SIG ou CAO en digitalisant les lignes de bord de chaussée et en mesurant les distances perpendiculaires entre celles-ci à des intervalles définis par l’utilisateur. La mesure peut être automatisée grâce à des algorithmes de détection des bords qui identifient les bords de la chaussée à partir du contraste de couleur, du changement d’élévation ou des gradients d’intensité dans l’orthomosaïque.

Le rapport d’état produit les mesures de largeur à des chaînages spécifiés avec des statistiques récapitulatives (minimum, maximum, moyenne, écart type). Les largeurs inférieures au seuil sont signalées pour une inspection de suivi ou une action d’entretien. L’orthomosaïque géoréférencée fournit un enregistrement visuel permanent qui peut être comparé avec des relevés futurs pour suivre l’évolution de la largeur dans le temps.

Facteurs de Précision

La mesure de largeur à partir d’orthophotos drone dépend de la GSD, de la précision du géoréférencement et de la définition des bords. La GSD détermine la résolution des pixels au sol — à une GSD de 1 cm/pixel, le changement de largeur minimal mesurable est d’environ 1 cm, mais l’incertitude pratique de mesure est de 2-3 cm (2-3 pixels). La précision du géoréférencement détermine si l’orthomosaïque représente correctement les coordonnées du monde réel. Avec un positionnement RTK du drone plus des GCP, une précision absolue de ±2-4 cm est réalisable. L’incertitude de définition des bords est souvent la source d’erreur dominante — la transition entre la chaussée et l’accotement peut s’étendre sur 5-15 cm de surface ambiguë où le bord de la chaussée n’est pas clairement défini.

Avantages

La mesure de largeur par orthophoto drone offre plusieurs avantages par rapport aux méthodes au sol. Aucune fermeture de circulation n’est requise — le drone survole l’installation sans perturber les opérations. Une couverture complète est fournie — chaque mètre de chaussée est capturé dans l’orthomosaïque, contrairement aux mesures ponctuelles au mètre ruban ou à la roue de mesure. Un enregistrement permanent est créé — l’orthomosaïque peut être archivée et comparée avec des relevés futurs pour la détection des changements. L’intégration avec le SIG permet de combiner les mesures de largeur avec d’autres données sur l’état de la chaussée (fissuration, orniérage, effritement) dans une seule base de données géoréférencée. Une méthodologie reproductible garantit des critères de mesure cohérents entre les relevés et entre différents opérateurs.

Inspection de la Largeur

L’inspection de la largeur est un élément récurrent des programmes d’évaluation de l’état des chaussées routières et aéroportuaires. Pour les routes, la largeur est généralement mesurée dans le cadre des relevés d’indice d’état de chaussée (PCI) (ASTM D5340 pour les aérodromes, ASTM D6433 pour les routes) et de l’inventaire géométrique des routes. Pour les aérodromes, la largeur est vérifiée lors des auto-inspections d’aérodrome requises par le 14 CFR Partie 139 et lors des audits de certification d’aérodrome selon l’ICAO Annexe 14.

Fréquence d’Inspection

Pour les routes, les relevés d’inventaire géométrique incluant la largeur de voie sont généralement effectués tous les 2 à 5 ans selon la politique de l’agence. Les relevés d’état de chaussée incluant l’évaluation de la détérioration des bords sont effectués annuellement ou tous les deux ans. Pour les aérodromes, les auto-inspections quotidiennes incluent l’évaluation visuelle de l’état des bords de la chaussée et des désordres liés à la largeur. Des relevés PCI complets incluant la mesure de largeur sont effectués tous les 3 à 5 ans selon l’ASTM D5340.

Méthodes d’Inspection

L’inspection visuelle par un inspecteur formé parcourant l’installation en véhicule ou à pied identifie l’effritement des bords, le décrochement d’accotement, l’empiètement de la végétation et l’orniérage qui réduisent la largeur effective. L’inspection basée sur la mesure utilise le mètre ruban, la roue de mesure ou le GPS pour quantifier la largeur à des emplacements d’échantillonnage représentatifs. L’inspection par drone fournit une mesure de largeur à couverture complète comme décrit ci-dessus.

Seuils de Largeur

Pour les routes, le seuil de largeur insuffisante est la largeur de voie de conception moins la tolérance acceptable. Une voie de 12 ft (3,6 m) avec un effritement des bords s’étendant sur 6 po (15 cm) vers l’intérieur réduit la largeur effective de la voie à 11,5 ft (3,5 m). Si la norme de conception exige un minimum de 11 ft, la voie reste acceptable mais doit être surveillée. Si la norme exige 12 ft, l’insuffisance nécessite une documentation et une planification de correction.

Pour les pistes, la largeur insuffisante est évaluée par rapport aux exigences de l’ICAO Annexe 14. Une piste d’approche de précision Code 4 nécessitant une largeur de 45 m qui a perdu 1 m de chaque bord à cause de l’effritement a une largeur effective de 43 m — une constatation de non-conformité nécessitant une action corrective. La Publication d’Information Aéronautique (AIP) doit être mise à jour pour refléter la largeur déclarée réduite si l’insuffisance ne peut pas être corrigée immédiatement.

Entretien de la Largeur

Réparation des Bords

La réparation des bords traite la perte de largeur localisée due à l’effritement et à la détérioration des bords. Les méthodes incluent le rapiéçage manuel (application manuelle d’enrobé à froid ou à chaud sur les bords cassés localisés pour les petites zones isolées), le remodelage d’accotement (nivellement du matériau d’accotement existant vers la chaussée pour rétablir un état affleurant pour les accotements non revêtus avec du matériau sur place), le remplacement par des matériaux d’emprunt sélectionnés (importation de matériau granulaire pour reconstruire l’accotement érodé pour les accotements sévèrement érodés), et la reconstruction sur fondation en dos d’âne (reconstruction complète du bord de chaussée incluant le fraisage, la préparation de la plateforme et la mise en place d’enrobé bitumineux à chaud pour les routes présentant une défaillance structurelle significative du bord).

Le Safety Edge — un bord de chaussée effilé à 30-45 degrés appliqué lors du revêtement — est une initiative FHWA Every Day Counts (EDC) qui élimine la condition de décrochement vertical. Les recherches démontrent que le Safety Edge réduit le danger de rentrée par frottement et prolonge la durée de vie du bord de chaussée en améliorant le compactage au bord.

Restauration des Accotements

La restauration des accotements traite la largeur insuffisante due au décrochement d’accotement et à l’érosion. Les recherches de TxDOT (Report 0-4396-1 par Lawson et Hossain) ont établi un continuum de rentabilité pour l’entretien des accotements. Les méthodes les moins coûteuses et les moins durables incluent le contrôle de la végétation, le scellement des fissures et le scellement des bords. Les méthodes modérément coûteuses incluent le rapiéçage manuel, le remodelage d’accotement et la restauration des bords avec des matériaux d’emprunt. La méthode la plus coûteuse mais la plus durable est l’élargissement de la route avec des accotements pavés, qui ajoute des accotements pavés (généralement 4-10 ft / 1,2-3 m par côté), élimine entièrement la condition de décrochement de bord, fournit un support structurel au bord de la voie de circulation, améliore la distance de visibilité et réduit la fréquence des collisions de 30 à 50 pour cent pour les collisions ROR.

Entretien Préventif

Les méthodes d’entretien préventif des bords incluent le dégagement des bords (coupe mécanique de la végétation envahissante au bord de la chaussée pour éviter les dommages racinaires et maintenir le drainage), le scellement des bords (application de liant bitumineux ou d’émulsion le long du bord de la chaussée sur 6-12 po / 15-30 cm de large pour sceller le bord non protégé et empêcher l’infiltration d’eau), les trottoirs d’approche (transitions pavées aux entrées et intersections pour réduire l’abrasion des bords par les véhicules en virage), et la gestion de la végétation (tonte, application d’herbicides et régulateurs de croissance des plantes pour prévenir l’empiètement biologique).

Le principe fondamental de l’entretien de la largeur est capturé par ce que l’on appelle la Loi de Tracy dans le génie des chaussées : « Si vous perdez le bord, vous perdez la route. » La négligence des bords est le mécanisme principal par lequel la largeur de la chaussée est progressivement réduite, et un entretien opportun des bords est l’intervention la plus rentable pour préserver la pleine largeur de la chaussée.

Largeur et Conception de la Chaussée

La largeur des voies et des pistes est un paramètre d’entrée fondamental dans la conception structurelle des chaussées. La largeur de conception détermine la zone de chargement du trafic, ce qui affecte l’épaisseur requise de la chaussée et les propriétés des matériaux. Dans le AASHTO Pavement Design Guide (version Mécanistique-Empirique ou 1993), la largeur de voie est utilisée pour calculer la répartition des charges équivalentes par essieu simple (ESAL) sur la section transversale de la chaussée. Des voies plus larges répartissent le chargement du trafic sur une plus grande surface, réduisant la concentration de charge par unité de largeur et prolongeant potentiellement la durée de vie de la chaussée.

Pour la conception des chaussées aéroportuaires, la largeur de piste détermine la répartition transversale du chargement des aéronefs. La méthode de conception de chaussée flexible de la FAA (FAA AC 150/5320-6G) et le Manuel de Conception de Chaussées de l’ICAO utilisent la largeur de la piste ou de la voie de circulation pour calculer le nombre de passages de train à chaque position latérale. Une piste plus large permet une plus grande dérive latérale des aéronefs, répartissant les charges du train sur une plus grande surface de chaussée et réduisant les couvertures maximales en un point donné. L’hypothèse de largeur de dérive dans la conception des chaussées est typiquement de 1,5-2,0 m pour les pistes et de 0-0,5 m pour les voies de circulation (où les aéronefs suivent de près l’axe central).

La largeur affecte également le drainage de la chaussée. Des chaussées plus larges génèrent des volumes de ruissellement plus importants par unité de longueur, nécessitant des infrastructures de drainage plus grandes (caniveaux, avaloirs, ponceaux). La pente transversale de la chaussée (généralement 1,5-2 pour cent pour les routes, 1-1,5 pour cent pour les pistes) agit avec la largeur pour déterminer la longueur du chemin d’écoulement et la profondeur du ruissellement en nappe. La réduction de largeur due à la détérioration des bords peut modifier le chemin d’écoulement effectif du drainage, provoquant potentiellement une accumulation d’eau au bord de la chaussée.

Résumé des Normes

Les principales normes régissant la largeur des voies et des pistes sont :

• AASHTO Green Book — Policy on Geometric Design of Highways and Streets, 7e Édition (2018). Fournit des fourchettes indicatives de largeur de voie par classe fonctionnelle pour les autoroutes américaines.
• ICAO Annexe 14 Volume I — Aérodromes — Conception et Exploitation Technique des Aérodromes, 8e Édition (Juillet 2018), incorporant les Amendements jusqu’au 18. Établit les SARPs de largeur de piste basées sur le Code de Référence d’Aérodrome et l’OMGWS.
• ICAO Doc 9157 Partie 1 — Manuel de Conception d’Aérodrome — Pistes, 4e Édition (2020). Fournit des recommandations détaillées sur la détermination de la largeur de piste, incluant les changements de l’Amendement 14 concernant la largeur Code F.
• ICAO Doc 9157 Partie 2 — Manuel de Conception d’Aérodrome — Voies de Circulation, Aires de Trafic et Aires d’Attente, 4e Édition (2005). Fournit des recommandations sur la largeur des voies de circulation basées sur l’OMGWS.
• FAA AC 150/5300-13B — Airport Design. Établit la largeur des voies de circulation par Groupe de Conception d’Aéronefs.
• FAA AC 150/5320-6G — Airport Pavement Design and Evaluation. Fournit des procédures de conception de chaussées qui intègrent la largeur de piste et la dérive.
• ASTM D5340-20 — Standard Test Method for Airport Pavement Condition Index Surveys. Définit la méthodologie PCI incluant la mesure des désordres liés à la largeur.
• ASTM D6433-20 — Standard Practice for Roads and Parking Lots Pavement Condition Index Surveys. Définit la méthodologie PCI pour les chaussées routières.
• 14 CFR Partie 139 — Certification des Aéroports. Exige une auto-inspection quotidienne incluant l’état des bords de la chaussée.

La relation entre ces normes est hiérarchique. L’ICAO Annexe 14 établit des SARPs internationales adoptées par 193 États membres. Les autorités nationales (FAA, EASA, CASA) émettent des règlements et des documents consultatifs mettant en œuvre les normes de l’ICAO. Les critères de conception spécifiques aux installations sont établis par les exploitants d’installations (autorités aéroportuaires, DOT des États, agences municipales) dans le cadre fourni par ces normes de niveau supérieur. La conformité est vérifiée par des inspections régulières, des audits de certification d’aérodrome et la documentation des exceptions de conception.
