Déflectomètre Léger (LWD) pour le Contrôle Qualité des Travaux de Construction

Déflectomètre Léger — Définition et Portabilité

Le Déflectomètre Léger (LWD) est un appareil portatif d’essai non destructif conçu pour l’évaluation in situ de la rigidité et de la capacité portante des sols compactés, des matériaux granulaires non liés et des chaussées bitumineuses minces. Il appartient à la famille des déflectomètres qui comprend le Déflectomètre à Masse Tombante (FWD) , le Déflectomètre à Masse Lourde (HWD) , le Déflectomètre à Masse Roulante (RWD) et le Déflectomètre à Masse Chutante (DWD) , mais se distingue par sa conception portative à la main, utilisable par une seule personne. Le LWD a été conceptualisé et développé pour la première fois en 1981 par l’Institut Fédéral de Recherche Routière (FHRI) en collaboration avec la Direction de la Société Magdeburger Prufgeratebau (HMP) en Allemagne, initialement désigné comme déflectomètre portatif à masse chutante. Au cours des quatre décennies suivantes, les programmes de recherche européens et nord-américains ont perfectionné la technologie, démontrant sa fiabilité, sa reproductibilité et sa valeur pratique pour le contrôle qualité du compactage sur le terrain.

La caractéristique déterminante du Déflectomètre Léger est sa portabilité. Un système LWD complet, comprenant l’ensemble tige de guidage, poids de chute, système amortisseur, plaque de chargement, capteur et unité d’acquisition de données électronique, pèse généralement entre 15 et 30 kg (33 à 66 livres) et tient dans un seul boîtier de transport. Cela permet à un seul opérateur de transporter l’appareil vers n’importe quel endroit d’un chantier de construction — des sections de terrassement éloignées aux zones de restauration de tranchées à accès restreint — sans nécessiter de véhicule de remorquage, de remorque ou d’équipement de transport spécialisé. L’appareil peut être installé et opérationnel en deux à trois minutes après son arrivée sur le lieu d’essai, permettant des essais rapides et à haute fréquence qui favorisent une couverture spatiale à intervalles rapprochés sur de grandes zones de construction.

La portabilité du LWD permet un contrôle du compactage couche par couche pendant la construction de la chaussée. Contrairement aux systèmes FWD montés sur remorque qui évaluent la structure complète de la chaussée à travers une couche de surface existante, le LWD peut être positionné directement sur chaque couche nouvellement compactée au fur et à mesure de l’avancement de la construction. Cela permet à l’ingénieur de vérifier le compactage de la plate-forme avant de poser la sous-couche de base, de vérifier le compactage de la sous-couche de base avant de poser la couche de base, et de vérifier le compactage de la couche de base avant de poser la couche de surface. Si une couche ne répond pas au module cible, elle peut être reprise et recomposée immédiatement — avant que les couches suivantes ne soient posées et que la couche défectueuse ne devienne inaccessible. Ce processus d’assurance qualité séquentiel, rendu possible par la portabilité du LWD, évite le scénario coûteux de la découverte de conditions de support inadéquates seulement après que la structure complète de la chaussée est terminée.

Les recherches publiées dans l’International Journal of Geo-Engineering (Duddu et Chennarapu, 2022) documentent que le taux de réussite des appareils d’essai non destructifs basés sur la rigidité et le module pour le contrôle qualité du compactage varie de 64 % à 86 %, comparé aux méthodes traditionnelles basées sur la densité. Le LWD atteint des taux de réussite à l’extrémité supérieure de cette plage car le module est une propriété d’ingénierie fondamentale directement liée aux performances de la chaussée sous charge, tandis que la densité est un indicateur indirect qui ne correspond pas toujours au comportement mécanique — particulièrement pour les matériaux granulaires où le verrouillage des particules, la granulométrie et l’angularité affectent la rigidité indépendamment de la densité.

Principe de Fonctionnement du LWD

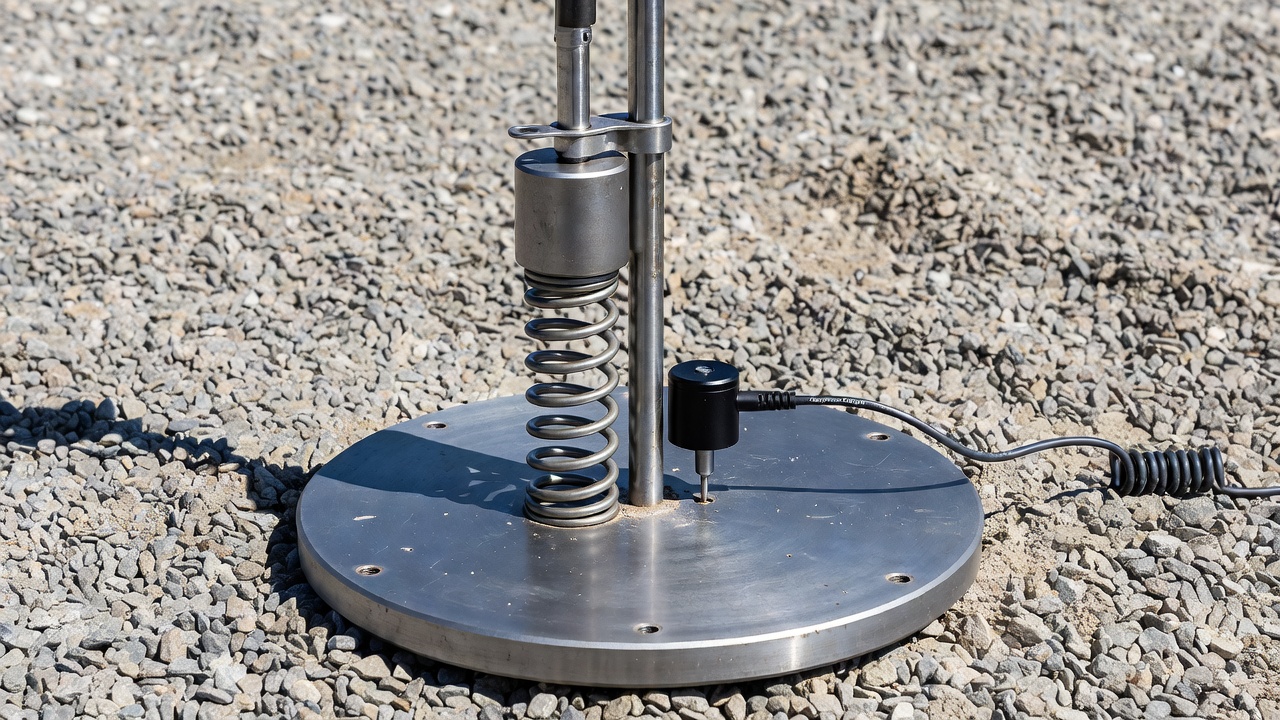

Le principe de fonctionnement du Déflectomètre Léger est basé sur le chargement dynamique par plaque — appliquer une charge impulsionnelle contrôlée à une plaque circulaire reposant sur la surface du sol et mesurer la déflexion verticale résultante. L’appareil se compose de six composants principaux : une tige de guidage avec une butée de hauteur fixe ou réglable, un poids de chute de masse connue (généralement 10 kg, 15 kg, ou 20 kg selon le fabricant), un système amortisseur (patins en caoutchouc ou ressorts en acier) qui façonne l’impulsion de charge, une plaque de chargement circulaire (100 mm, 150 mm, 200 mm, ou 300 mm de diamètre), un transducteur de déflexion (géophone ou accéléromètre) qui mesure la réponse de la surface, et une unité d’acquisition de données électronique qui enregistre la force, la déflexion et calcule le module de déformation.

En fonctionnement, la plaque de chargement est placée sur la surface préparée du géomatériau compacté. L’opérateur soulève le poids de chute le long de la tige de guidage jusqu’à la hauteur de chute prédéfinie — généralement 720 mm pour la configuration Zorn standard, avec des hauteurs réglables disponibles sur d’autres appareils commerciaux — et le libère. Le poids tombe sous l’effet de la gravité et frappe le système amortisseur, qui se comprime et transfère l’énergie cinétique à la plaque de chargement sous forme d’une impulsion de force profilée. Le système amortisseur remplit une fonction critique : il transforme l’impact instantané en une impulsion de charge contrôlée en forme de sinusoïde d’une durée de 15 à 30 millisecondes, se rapprochant du taux de chargement d’un pneu de véhicule en mouvement. La force de crête générée par l’impact peut être calculée à partir de la relation théorique :

F = √(2 × m × g × h × c)

où F est la force appliquée (N), m est la masse du poids de chute (kg), g est l’accélération due à la gravité (9,81 m/s²), h est la hauteur de chute (m), et c est la constante de rigidité du ressort de l’amortisseur (N/m). Pour un poids standard de 10 kg lâché de 720 mm avec des amortisseurs à ressorts en acier, la force de crête est d’environ 7,07 kN. Cette force, répartie sur la surface de la plaque de chargement, produit une contrainte de contact de crête de 100 à 200 kPa — correspondant étroitement au niveau de contrainte appliqué à la plate-forme ou à la couche de base par un pneu de camion typique ou une roue de train d’atterrissage d’aéronef.

Le capteur de déflexion — soit un géophone (transducteur de vitesse) en contact avec la surface du sol à travers un anneau central dans la plaque de chargement, soit un accéléromètre monté directement sur la plaque de chargement — mesure le mouvement vertical de la surface pendant l’événement de chargement. Le géophone mesure la vitesse de la surface du sol, et le processeur électronique embarqué intègre le signal de vitesse pour déterminer la déflexion de crête. Un accéléromètre mesure l’accélération directement, et le processeur double-intègre le signal pour obtenir la déflexion. Les systèmes LWD modernes de fabricants tels que Dynatest et Keros utilisent des géophones positionnés sur la surface du sol à travers le centre d’une plaque annulaire, ce que la norme ASTM E2583 identifie comme la configuration préférée car elle mesure la déflexion du sol directement sans effets d’interaction plaque-sol. D’autres systèmes, comme le LWD Zorn, utilisent des accéléromètres montés sur la plaque de chargement, plus simples mais pouvant inclure les effets de déformation de la plaque dans la mesure.

La séquence d’essai standard spécifiée dans la norme ASTM E2583-07 consiste en un minimum de trois chutes de mise en place suivies d’un minimum de trois chutes d’enregistrement à chaque emplacement d’essai. Les chutes de mise en place conditionnent la surface, assurant un contact complet et intime entre la plaque de chargement et le matériau sous-jacent. Une mise en place incomplète produit des déflexions artificiellement élevées et des valeurs de module erronément faibles. Les chutes d’enregistrement sont utilisées pour calculer la déflexion et le module moyens pour le point d’essai. Le coefficient de variation (CV) entre les trois chutes d’enregistrement ne doit pas dépasser 5 % pour des résultats fiables ; des valeurs CV plus élevées indiquent une variabilité du matériau, une préparation de surface inadéquate ou un dysfonctionnement de l’équipement nécessitant une investigation.

Paramètres Mesurés — Déflexion et Module (E_LWD)

Le Déflectomètre Léger produit deux paramètres principaux mesurés ou calculés : la déflexion de surface de crête (d) mesurée en millimètres ou micromètres, et le module de déformation dynamique (E_LWD) mesuré en mégapascals (MPa). La déflexion de crête est le déplacement vertical maximal de la surface du sol au centre de la plaque de chargement pendant l’événement de charge impulsionnelle. Cette valeur représente la réponse élastique immédiate du matériau à la contrainte appliquée et sert de mesure de terrain primaire à partir de laquelle tous les paramètres ultérieurs sont dérivés.

Le module de déformation E_LWD est calculé à partir de la déflexion mesurée en utilisant la théorie du demi-espace élastique de Boussinesq, qui décrit la relation entre une charge appliquée sur une plaque circulaire reposant sur un milieu homogène, isotrope et linéairement élastique, et la déflexion de surface résultante. L’équation fondamentale régissant cette relation est :

E_LWD = (q × r × (1 − ν²) × f_r) / d

où E_LWD est le module de déformation dynamique du géomatériau compacté (MPa), q est la pression de contact maximale sous la plaque de chargement (MPa), calculée comme q = F / A où F est la force de crête appliquée (N) et A est la surface de la plaque de chargement (mm²), r est le rayon de la plaque de chargement (mm), ν est le coefficient de Poisson du géomatériau compacté (généralement supposé à 0,35 pour les matériaux granulaires et 0,45 pour les sols à grains fins), f_r est le facteur de rigidité de la plaque (sans dimension, allant de π/2 = 1,571 pour une plaque parfaitement rigide à 2 pour une plaque parfaitement flexible sur un matériau élastique), et d est la déflexion de crête mesurée au centre de la plaque de chargement (mm).

Le facteur de rigidité de la plaque (f_r) tient compte de la distribution des contraintes sous la plaque de chargement, qui varie selon que la plaque se comporte comme un élément rigide ou flexible et selon le type de matériau testé. Pour une plaque parfaitement rigide sur un matériau élastique cohérent (argile), la distribution des contraintes de contact est parabolique — minimale au centre et maximale aux bords — donnant f_r = π/2 ≈ 1,571. Pour une plaque flexible sur argile, la distribution des contraintes est uniforme, donnant f_r = 2. Pour les matériaux granulaires sans cohésion (sable, granulats concassés), la distribution des contraintes est parabolique inverse pour les plaques rigides et flexibles, donnant f_r = π/2 = 1,571. Pour les matériaux avec propriétés mixtes (le cas typique des matériaux de plate-forme et de base compactés), f_r varie entre 1,571 et 2,0, et l’analyste doit sélectionner une valeur intermédiaire appropriée basée sur le jugement d’ingénierie ou utiliser le paramètre de rigidité relative de la plaque K calculé à partir de :

K = (E_p / E_s) × ((1 − ν_s²) / (1 − ν_p²)) × (t_p / r)³

où E_p et E_s sont les modules élastiques de la plaque et du sol, ν_p et ν_s sont les coefficients de Poisson de la plaque et du sol, et t_p est l’épaisseur de la plaque de chargement. Pour K = 0, la plaque se comporte comme parfaitement flexible ; pour K → ∞, la plaque se comporte comme parfaitement rigide.

La profondeur d’influence de l’essai LWD est d’environ 1,0 à 1,5 fois le diamètre de la plaque de chargement. Une plaque de 300 mm de diamètre évalue donc le matériau jusqu’à une profondeur d’environ 300 à 450 mm (12 à 18 pouces) sous la surface, ce qui est suffisant pour évaluer une seule couche compactée de plate-forme ou de matériau de base (généralement 150 à 200 mm d’épaisseur compactée). Une plaque de 100 mm de diamètre évalue seulement les 100 à 150 mm supérieurs, ce qui la rend adaptée aux couches minces ou à l’évaluation de la qualité de surface. Cette relation entre le diamètre de la plaque et la profondeur d’influence est essentielle pour une bonne planification des essais : le diamètre de la plaque doit être sélectionné de sorte que la profondeur d’influence englobe l’épaisseur totale de la couche évaluée sans s’étendre dans les matériaux sous-jacents qui affecteraient la mesure.

Les appareils LWD commerciaux varient dans leurs configurations spécifiques. Le tableau suivant résume les spécifications clés des principaux fabricants de LWD :

*La charge maximale varie selon la configuration de hauteur de chute.

LWD pour le Contrôle Qualité du Compactage

L’application principale du Déflectomètre Léger est le contrôle qualité du compactage (CQ) — la vérification que les géomatériaux compactés atteignent la rigidité et la capacité portante requises pendant la construction. Le compactage est le processus de densification mécanique du sol ou des granulats en réduisant le volume de vides d’air entre les particules, augmentant la densité, la résistance au cisaillement et la rigidité, et diminuant la perméabilité et la compressibilité. L’objectif du contrôle qualité du compactage est de garantir que le matériau construit répond aux hypothèses de conception utilisées dans le dimensionnement de l’épaisseur de la chaussée — spécifiquement, que le matériau atteint le module résilient (MR) ou l’Indice Portant Californien (CBR) cible supposé dans la conception structurale.

Le contrôle qualité traditionnel du compactage reposait sur des méthodes basées sur la densité — l’essai au cône de sable (ASTM D1556) , l’essai au ballon en caoutchouc (ASTM D2167) , et le densimètre nucléaire (ASTM D6938) — qui mesurent la densité en place et la comparent à la densité sèche maximale de laboratoire déterminée par l’essai de compactage Proctor (ASTM D698 ou D1557) . Le critère de réception est généralement exprimé en pourcentage de la densité sèche maximale — par exemple, 95 % de la densité Proctor Standard pour la plate-forme routière ou 100 % pour la couche de base aéroportuaire spécifiée par la FAA. Bien que le contrôle qualité basé sur la densité soit la norme de l’industrie depuis des décennies, il présente des limitations bien reconnues. La densité est une mesure indirecte de la qualité du compactage : elle indique à quel point les particules sont serrées mais ne mesure pas directement comment le matériau se comportera sous charge. Les matériaux peuvent atteindre une densité élevée mais une faible rigidité si les particules sont mal graduées, arrondies plutôt qu’angulaires, ou si le matériau est à une teneur en eau qui réduit la contrainte effective entre les particules.

Le LWD répond à ces limitations en mesurant le module directement — une propriété d’ingénierie fondamentale qui régit le comportement contrainte-déformation du matériau sous le chargement du trafic. Lorsqu’une couche de chaussée est chargée par un pneu de véhicule ou un train d’atterrissage d’aéronef, les paramètres de conception critiques sont les contraintes et les déformations qui se développent dans et sous la couche. Pour les chaussées souples, les deux critères critiques sont la déformation en traction horizontale à la base de la couche bitumineuse (contrôlant la fissuration par fatigue) et la déformation en compression verticale au sommet de la plate-forme (contrôlant la déformation permanente ou l’orniérage). Ces deux déformations sont calculées en utilisant les modules de chaque couche de chaussée comme intrants principaux. Un programme de contrôle qualité du compactage basé sur le module — mesuré rapidement sur le terrain avec le LWD — vérifie directement que le matériau construit atteint la valeur de module supposée dans la conception, fournissant un critère de réception bien plus pertinent pour les performances que la seule densité.

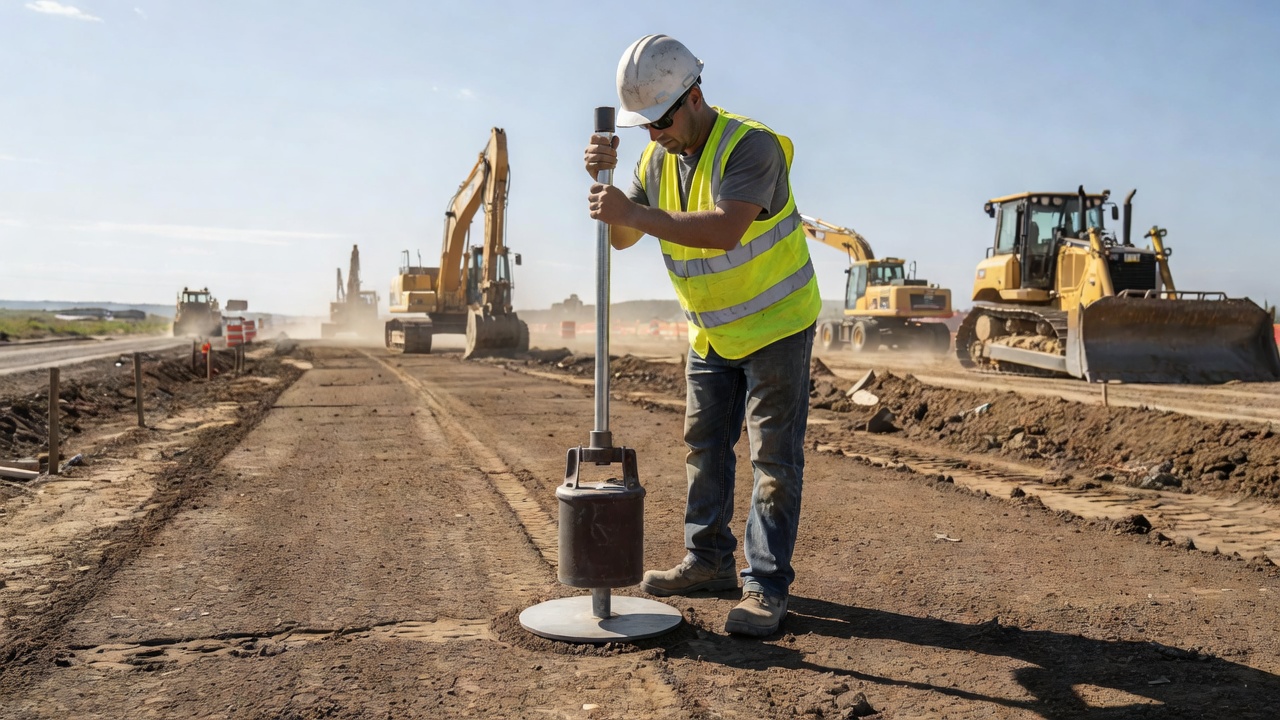

La procédure terrain pour le contrôle qualité du compactage par LWD suit une séquence standardisée. La zone d’essai est d’abord préparée en enlevant les matériaux meubles de la surface et en assurant une zone de contact plane et de niveau pour la plaque de chargement. Le diamètre de la plaque de chargement est sélectionné en fonction de l’épaisseur de la couche et du type de matériau — 300 mm pour l’évaluation de la plate-forme et de la couche de base (profondeurs de 300 à 450 mm), 200 mm pour les profondeurs intermédiaires, et 100 mm pour les couches de surface et les couches minces. Le LWD est positionné, la plaque est vérifiée pour un contact complet avec la surface, et le poids de chute est soulevé à la hauteur prédéfinie et libéré pour la première chute de mise en place. Après trois chutes de mise en place, trois chutes d’enregistrement sont effectuées, la déflexion et le module étant enregistrés pour chaque chute. Le module moyen des trois chutes d’enregistrement est rapporté comme la valeur E_LWD pour cet emplacement d’essai.

Le nombre et l’espacement des emplacements d’essai dépendent des spécifications du projet et de la variabilité du matériau compacté. Les programmes de contrôle qualité typiques spécifient un essai LWD par 500 à 1 000 m² (600 à 1 200 yards carrés) de surface compactée, avec des essais supplémentaires dans les zones de non-uniformité suspectée, près des structures, et aux zones de transition entre les sections de déblai et de remblai. Pour chaque emplacement d’essai, la valeur moyenne E_LWD est comparée à la valeur de module cible établie pour le projet. Si le module mesuré atteint ou dépasse la cible, la couche est acceptée. S’il est inférieur à la cible, la zone est reprise (généralement par scarification, ajustement de la teneur en eau et re-compactage) et retestée.

Les valeurs de module cibles pour le contrôle qualité du compactage sont établies par l’une des trois méthodes suivantes : (1) corrélation avec des essais de laboratoire — le E_LWD cible est déterminé en testant des éprouvettes compactées des matériaux du projet en laboratoire pour établir la relation entre E_LWD et le paramètre de conception (MR ou CBR) ; (2) corrélation par planche d’essai — une planche d’essai du matériau est compactée à différentes densités et teneurs en eau, et les mesures LWD sont corrélées avec les relevés du densimètre nucléaire pour établir la valeur E_LWD correspondant au pourcentage spécifié de la densité sèche maximale ; ou (3) critères basés sur les performances — le E_LWD cible est établi en fonction de la valeur de module supposée dans la conception mécanistico-empirique de la chaussée, vérifiée par analyse élastique multicouche pour garantir que les déformations de la chaussée restent en dessous des limites admissibles pour le trafic de conception.

LWD pour la Réception de la Plate-Forme et de la Couche de Base

L’adoption des essais LWD pour la réception de la plate-forme et de la couche de base a considérablement augmenté à mesure que les agences de transport passent de cadres de spécifications basés sur la densité à des cadres basés sur les performances. Dans une spécification basée sur les performances, l’entrepreneur est responsable d’atteindre un niveau spécifié de performance d’ingénierie (rigidité, module, résistance) plutôt que de suivre des méthodes prescriptives (type de rouleau spécifié, nombre de passes, épaisseur de couche). Le LWD fournit l’outil de mesure sur le terrain qui rend les spécifications basées sur les performances pratiques, offrant des mesures de module rapides et non destructives à une densité d’essai qui soutient les plans d’acceptation statistique.

La réception de la plate-forme à l’aide du LWD cible généralement des valeurs E_LWD dans la plage de 35 à 60 MPa pour les sols à grains fins et de 40 à 80 MPa pour les matériaux de plate-forme granulaires, selon les hypothèses de conception et le niveau de trafic. La plate-forme est la fondation de toute la structure de la chaussée, et son module contrôle directement l’épaisseur requise des couches de chaussée sus-jacentes. Une plate-forme qui atteint un module plus élevé que celui supposé dans la conception permet une réduction potentielle d’épaisseur (dans les projets conception-construction) ou fournit une marge de sécurité pour une durée de vie prolongée de la chaussée. Une plate-forme avec un module inférieur à celui supposé nécessite soit un re-compactage pour augmenter la rigidité, soit une augmentation de l’épaisseur de la chaussée pour protéger la plate-forme plus faible d’une surcontrainte.

La considération de la profondeur d’influence est particulièrement importante pour les essais de réception de la plate-forme. La plaque de chargement standard de 300 mm évalue les 300 à 450 mm supérieurs de la plate-forme. Si la plate-forme a été compactée en plusieurs couches (chacune de 150 à 200 mm d’épaisseur), la mesure LWD intégrée sur les quelques couches supérieures reflète la rigidité composite du profil supérieur de la plate-forme. Si une couche plus faible existe en dessous de 450 mm, l’essai LWD standard peut ne pas la détecter. Cette limitation peut être résolue en utilisant des plaques de chargement plus grandes (qui augmentent la profondeur d’influence) ou en effectuant des essais supplémentaires avec le Pénétromètre Dynamique à Cône (DCP) , qui peut évaluer la résistance de la plate-forme jusqu’à des profondeurs de 1 000 mm ou plus.

La réception de la couche de base à l’aide du LWD cible des valeurs de module plus élevées que la plate-forme, reflétant les matériaux de meilleure qualité et les normes de compactage plus élevées spécifiées pour les couches de base. Les valeurs E_LWD cibles typiques pour les couches de base granulaires non liées varient de 80 à 120 MPa, selon la qualité des granulats, la granulométrie et le niveau de compactage spécifié. Pour les matériaux de base traités au ciment ou à l’asphalte, les valeurs cibles sont significativement plus élevées — 120 à 200 MPa pour la base traitée au ciment et 100 à 180 MPa pour la base traitée à l’asphalte. Ces cibles plus élevées reflètent la rigidité apportée par le liant cimentaire ou bitumineux, qui fournit une résistance à la poutre que les matériaux granulaires non liés ne peuvent pas atteindre.

Le protocole d’essai pour la réception de la couche de base suit la même procédure générale que l’essai de plate-forme mais avec quelques différences importantes. La surface de la couche de base doit être propre et exempte de particules meubles avant de placer la plaque de chargement. Tout matériau meuble entre la plaque et la surface compactée se comprimera pendant les chutes de mise en place et produira des lectures de module erronément faibles. Le contact de la plaque doit être vérifié en s’assurant que la plaque ne bascule ni ne s’incline sur la surface et qu’aucun espace n’est visible entre le bord de la plaque et la surface du matériau. Pour les matériaux de base à granulométrie ouverte ou très grossiers (taille maximale des particules jusqu’à 50 mm), la plaque de chargement de 300 mm peut ne pas assurer un contact adéquat, et une couche de sable de coussin ou de sable de lit peut être nécessaire pour remplir les vides de surface et assurer une distribution uniforme de la charge.

Plusieurs agences routières d’États aux États-Unis ont développé des critères de réception LWD spécifiques pour les matériaux de couche de base. Le Département des Transports du Maryland (MDOT) a mené une étude approfondie dans le cadre du Programme de Fonds Mutualisé des Transports (TPF-5(285)) intitulée « Standardisation des Mesures de Module du Déflectomètre Léger pour le Contrôle Qualité du Compactage », qui a développé des protocoles pour établir les valeurs E_LWD cibles, les facteurs de correction pour les effets de la teneur en eau et du diamètre de la plaque, et les plans d’acceptation statistique basés sur des essais par lots. Le Département des Transports de l’Indiana (INDOT) a intégré les essais LWD dans ses spécifications standard pour la réception des couches de base, exigeant des valeurs E_LWD minimales vérifiées par des essais sur le terrain. Le Département des Transports de l’État de Washington (WSDOT) a développé des corrélations entre le module LWD et la densité de terrain pour les matériaux de couche de base courants utilisés dans le Nord-Ouest Pacifique.

LWD vs Déflectomètre à Masse Tombante (FWD)

Le Déflectomètre Léger et le Déflectomètre à Masse Tombante fonctionnent sur le même principe fondamental — chargement impulsionnel et mesure de déflexion — mais diffèrent considérablement en échelle, en application et dans les informations qu’ils fournissent. Comprendre ces différences est essentiel pour sélectionner l’appareil approprié pour un objectif d’essai donné.

Le Déflectomètre à Masse Tombante est un système monté sur remorque ou sur camion pesant 1 000 à 3 000 kg (2 200 à 6 600 livres). Il applique des charges impulsionnelles allant de 4 kN à 150 kN (900 à 33 700 lbf) à travers une plaque de chargement segmentée de 300 mm de diamètre. Le FWD est équipé de 7 à 9 capteurs géophones disposés à des décalages radiaux par rapport au centre de charge — généralement 0, 200, 300, 450, 600, 900, 1 200, 1 500 et 1 800 mm (0 à 72 pouces). Ce réseau multi-capteurs capture le bassin de déflexion complet — la déformation de surface en forme de cuvette tridimensionnelle créée par l’impulsion de charge. La forme et l’amplitude du bassin de déflexion sont fonction de la rigidité et de l’épaisseur de chaque couche de chaussée, permettant le rétro-calcul des modules de couches individuelles (surface, base, sous-base, plate-forme) par analyse élastique multicouche itérative utilisant des logiciels tels que ELMOD, DARWin ou EVERCALC.

Le Déflectomètre Léger est un appareil portatif à la main pesant 15 à 30 kg (33 à 66 livres). Il applique des charges impulsionnelles de 5 à 20 kN (1 100 à 4 500 lbf) à travers des plaques de chargement pleines ou annulaires de 100 à 300 mm de diamètre. Le LWD utilise généralement un seul capteur de déflexion au centre de la plaque de chargement, mesurant uniquement la déflexion maximale directement sous la charge. Certains systèmes LWD avancés (comme Dynatest) offrent un kit géophone optionnel avec jusqu’à trois capteurs sur une poutre de capteurs, fournissant des informations limitées sur le bassin de déflexion, mais la configuration LWD standard fournit une seule valeur de déflexion et un seul module calculé — pas suffisamment d’informations pour un rétro-calcul multicouche.

La différence fondamentale d’application découle de la différence dans le contenu informationnel. Le FWD évalue la structure complète de la chaussée à travers une couche de surface existante, fournissant des modules spécifiques aux couches pour chaque composant de la chaussée. Cela en fait l’outil approprié pour l’évaluation structurale des chaussées en service, la conception de revêtements, l’évaluation de la durée de vie restante et les relevés au niveau du réseau de gestion des chaussées. Le LWD évalue uniquement la couche supérieure (jusqu’à une profondeur de 1,0 à 1,5 fois le diamètre de la plaque), ce qui en fait l’outil approprié pour le contrôle qualité du compactage couche par couche pendant la construction, où l’objectif est de vérifier que chaque couche nouvellement compactée atteint sa rigidité cible avant la mise en place de la couche suivante.

Les niveaux de contrainte appliqués par les deux appareils diffèrent également. Le FWD applique des contraintes de contact de 200 à 700 kPa (29 à 102 psi) — suffisantes pour évaluer les couches de chaussée liées (asphalte et béton) et pour générer des déflexions mesurables à travers des structures de chaussée épaisses. Le LWD applique des contraintes de contact de 100 à 200 kPa (14 à 29 psi) — correspondant au niveau de contrainte appliqué aux couches de plate-forme et de base par les charges de trafic typiques mais insuffisantes pour générer des déflexions mesurables à travers des couches de chaussée liées épaisses. Cela rend le LWD inadapté pour évaluer la capacité structurale des chaussées achevées avec des surfaces bitumineuses ou en béton épaisses.

Malgré ces différences, le LWD et le FWD produisent des valeurs de module qui se corrèlent bien lors du test des mêmes matériaux. Les recherches menées par le Programme de Performance à Long Terme des Chaussées (LTPP) de la FHWA, le Département des Transports du Nebraska et de nombreuses études académiques ont documenté des coefficients de corrélation (R²) dépassant 0,80 entre les mesures de module du LWD et du FWD sur les matériaux de plate-forme et de base. La relation est généralement linéaire mais spécifique au matériau : E_FWD = a × E_LWD + b, où le coefficient a varie de 0,8 à 1,2 et le coefficient b est généralement petit mais positif. Ces corrélations permettent aux agences qui ont établi des critères de réception basés sur le FWD de les convertir en cibles LWD équivalentes, facilitant l’adoption des essais LWD dans les cadres de spécifications existants.

LWD vs Densimètre Nucléaire (NDG)

Le Densimètre Nucléaire (NDG) , régi par la norme ASTM D6938, a été l’outil de contrôle qualité du compactage dominant sur le terrain pendant des décennies, mesurant la densité en place et la teneur en eau à l’aide d’isotopes radioactifs — généralement le Césium-137 (source gamma pour la mesure de densité) et l’Américium-241/Béryllium (source de neutrons pour la mesure de l’humidité). Le NDG émet un rayonnement gamma qui traverse le matériau compacté jusqu’aux détecteurs dans la base de l’appareil, et l’atténuation du rayonnement est proportionnelle à la densité du matériau. La comparaison entre le LWD et le NDG n’est pas une question de savoir quel appareil est meilleur mais plutôt une question de quelle propriété devrait être mesurée pour un contrôle qualité efficace du compactage.

Le NDG mesure la densité — la masse par unité de volume du matériau compacté, généralement comparée à la densité sèche maximale (DSM) de laboratoire déterminée par l’essai Proctor (ASTM D698 ou D1557). Le contrôle qualité basé sur la densité accepte une couche compactée lorsque la densité sèche en place atteint un pourcentage spécifié de la DSM — couramment 95 % pour la plate-forme, 98 % pour la base et 100 % pour les chaussées aéroportuaires. La densité est un indicateur indirect de la qualité du compactage : elle mesure à quel point les particules sont serrées mais ne mesure pas directement comment le matériau se comportera sous charge.

Le LWD mesure la rigidité ou le module — la résistance du matériau à la déformation sous contrainte appliquée. Le module est une propriété d’ingénierie directe qui régit le comportement contrainte-déformation du matériau sous le chargement du trafic. Un matériau avec un module élevé se déformera moins sous charge, distribuera les contraintes plus efficacement aux couches sous-jacentes et résistera mieux à la déformation permanente (orniérage) qu’un matériau avec un module faible — même si les deux matériaux ont la même densité.

La recherche a constamment montré que la corrélation entre la densité et le module est dépendante du matériau et souvent faible. Pour certains matériaux — particulièrement les sables et graviers bien gradués avec des particules angulaires — une densité élevée produit de manière fiable un module élevé. Pour d’autres matériaux — particulièrement les sables limoneux, les graviers argileux et les matériaux compactés au-dessus de la teneur en eau optimale — une densité élevée peut coexister avec un module relativement faible. Un matériau compacté à 95 % de la DSM à une teneur en eau 3 % au-dessus de l’optimale peut atteindre la densité requise mais présenter des valeurs de module 30 % à 50 % inférieures au même matériau compacté à la teneur en eau optimale. L’essai basé sur la densité approuve le matériau ; l’essai basé sur le module identifie correctement sa performance structurale déficiente.

Le LWD offre plusieurs avantages pratiques par rapport au NDG. La sécurité est la plus significative — le NDG contient des sources radioactives qui nécessitent une licence des autorités de réglementation nucléaire, un étalonnage annuel, une formation et une certification des opérateurs, une surveillance de l’exposition aux rayonnements, un stockage sécurisé et une élimination éventuelle comme déchet radioactif. Le LWD ne contient aucun matériau radioactif, éliminant tous les problèmes réglementaires, de sécurité et d’élimination. La vitesse — le LWD nécessite 2 à 3 minutes par point d’essai, y compris l’installation et l’enregistrement ; le NDG nécessite 1 à 4 minutes selon le mode de mesure (transmission directe ou rétrodiffusion). Le coût — le LWD coûte généralement 8 000 à 15 000 $ US ; le NDG coûte 6 000 à 12 000 $ US pour l’appareil mais nécessite des coûts annuels supplémentaires pour la licence, l’étalonnage, la formation des opérateurs et les programmes de radioprotection qui peuvent ajouter 2 000 à 5 000 $ par an. L’indépendance de l’opérateur — les résultats du LWD dépendent principalement des propriétés du matériau et de l’état de contact de la plaque, avec une influence minimale de l’opérateur ; les résultats du NDG peuvent être affectés par la technique de l’opérateur (profondeur d’insertion de la tige source, positionnement de l’appareil, rugosité de la surface) et par les effets de la chimie du sol sur la mesure de l’humidité par neutrons.

Le LWD n’est cependant pas un remplacement complet du NDG. Le NDG fournit la mesure de la teneur en eau, que le LWD ne fournit pas. La teneur en eau est importante pour le contrôle du compactage car les matériaux compactés à des teneurs en eau significativement supérieures ou inférieures à l’optimale peuvent atteindre un module adéquat à court terme mais présenter des problèmes de performance à long terme — susceptibilité accrue au gonflement par le gel à forte humidité, densité insuffisante pour la résistance au cisaillement à faible humidité. Un programme de contrôle qualité complet peut utiliser les deux appareils : le LWD pour une mesure rapide et à haute densité du module sur toute la zone compactée, et le NDG ou tout autre dispositif de mesure de l’humidité pour une vérification périodique que la teneur en eau reste dans la plage spécifiée.

Une étude présentée à la Conférence 2019 de l’Association des Transports du Canada (TAC) a directement comparé le LWD et le NDG pour l’évaluation de la qualité du compactage des couches de base et de sous-base. La recherche a montré que les mesures de module du LWD identifiaient des zones faibles dans les zones acceptées par la densité — des zones qui répondaient à l’exigence de 95 % de densité mais présentaient des valeurs de module inférieures à l’objectif du projet. Ces zones, si elles n’étaient pas identifiées et corrigées, auraient produit un orniérage prématuré sous le trafic. L’étude a conclu que les essais LWD constituent un complément précieux aux essais de densité, identifiant les déficiences pertinentes pour les performances que les essais de densité ne détectent pas.

Normes LWD — ASTM E2583 et ASTM E2835

Deux normes principales de l’ASTM International régissent l’utilisation du Déflectomètre Léger : ASTM E2583-07 (Réapprouvée 2020) — Méthode d’essai standard pour la mesure des déflexions avec un Déflectomètre Léger (LWD), et ASTM E2835-11 (Réapprouvée 2021) — Méthode d’essai standard pour la mesure des déflexions à l’aide d’un Déflectomètre Portatif (Déflectomètre Léger). Ces normes établissent les spécifications de l’équipement, les procédures d’essai, les protocoles d’analyse des données et les exigences de rapport qui garantissent des mesures LWD cohérentes et reproductibles entre différents appareils, opérateurs et sites de projet.

ASTM E2583 traite de la mesure physique de la déflexion de surface sous chargement LWD. La norme spécifie que le LWD doit inclure une plaque de chargement d’un diamètre minimum de 100 mm et d’un diamètre maximum de 300 mm, un poids de chute capable de produire une force de crête entre 3,8 kN et 20 kN, un système amortisseur qui produit une impulsion de charge d’une durée entre 15 et 30 millisecondes, et un système de mesure de déflexion (géophone ou accéléromètre) avec une résolution d’au moins 1 micromètre et une précision de ±2 % de la lecture ou ±2 micromètres, selon la plus grande valeur. La norme exige que la déflexion soit mesurée au centre de la plaque de chargement, le capteur étant soit en contact direct avec la surface du sol à travers un trou central dans une plaque annulaire (géophone), soit monté sur la surface de la plaque (accéléromètre).

La procédure d’essai spécifiée dans ASTM E2583 exige : (1) préparer une surface d’essai de niveau et exempte de matériaux meubles ; (2) positionner la plaque de chargement en contact complet avec la surface ; (3) effectuer un minimum de trois chutes de mise en place pour assurer un bon contact et conditionner le matériau ; (4) effectuer un minimum de trois chutes d’enregistrement à la même hauteur de chute ; (5) enregistrer la déflexion de crête pour chaque chute d’enregistrement ; et (6) rapporter la déflexion moyenne des chutes d’enregistrement. La norme exige que la variation entre les chutes d’enregistrement ne dépasse pas 10 % de la déflexion moyenne ; si c’est le cas, l’essai doit être répété après vérification du contact de surface et du fonctionnement de l’équipement.

ASTM E2835 traite du calcul du module de déformation dynamique (E_LWD) à partir des mesures de déflexion et de force obtenues selon ASTM E2583. La norme spécifie l’utilisation de l’équation du demi-espace élastique de Boussinesq pour une plaque circulaire rigide sur un milieu homogène, isotrope et linéairement élastique. La norme exige que les paramètres suivants soient enregistrés et rapportés pour chaque essai : force de crête appliquée (F, en kN), diamètre de la plaque de chargement (D, en mm), déflexion de crête (d, en mm ou micromètres), coefficient de Poisson du matériau testé (supposé ou mesuré), et le facteur de rigidité de la plaque (f_r). La norme fournit des conseils sur la sélection des valeurs appropriées pour le coefficient de Poisson (0,35 pour les matériaux granulaires, 0,45 pour les sols à grains fins) et le facteur de rigidité de la plaque (π/2 = 1,571 pour les conditions de plaque rigide, 2,0 pour les conditions de plaque flexible).

Les deux normes mettent l’accent sur l’étalonnage comme essentiel pour la qualité des données. ASTM E2583 exige que le capteur de déflexion soit étalonné annuellement par rapport à une référence traçable et que la cellule de charge (si équipée) soit étalonnée annuellement. ASTM E2835 exige que le module calculé soit vérifié par rapport à des valeurs de référence connues au moins annuellement, généralement en effectuant des essais sur un sol de laboratoire rigide ou un matériau de référence de module connu. Les normes exigent également que la hauteur de chute soit étalonnée et que le système amortisseur soit inspecté régulièrement pour détecter l’usure, les fissures ou la déformation qui pourraient affecter les caractéristiques de l’impulsion de charge.

En plus des normes ASTM, de nombreuses agences de transport ont développé des protocoles spécifiques à l’agence qui adaptent les procédures ASTM aux conditions et spécifications locales. Ces protocoles d’agence spécifient généralement : le diamètre de la plaque de chargement à utiliser pour chaque type de matériau ; le nombre et l’espacement des emplacements d’essai ; les valeurs E_LWD cibles pour la réception ; le plan d’échantillonnage statistique et d’acceptation ; les procédures pour établir les valeurs cibles par planches d’essai ou corrélation en laboratoire ; et les actions correctives requises lorsque le module mesuré est inférieur à la valeur cible.

Les normes internationales traitent également des essais LWD. La Norme Britannique BS 1924-2 spécifie les essais LWD pour les matériaux stabilisés. La Norme Allemande DIN 18134 (Essai de Chargement par Plaque) traite des essais de chargement par plaque conceptuellement liés aux principes du LWD mais utilisant un chargement statique plutôt que dynamique. La Norme Suisse SN 670 325b fournit des lignes directrices pour les essais LWD dans les travaux de terrassement et de fondation. L’adoption internationale croissante des essais LWD reflète sa valeur reconnue pour un contrôle qualité du compactage efficace et pertinent pour les performances dans divers environnements de construction.

Applications dans la Construction Aéroportuaire

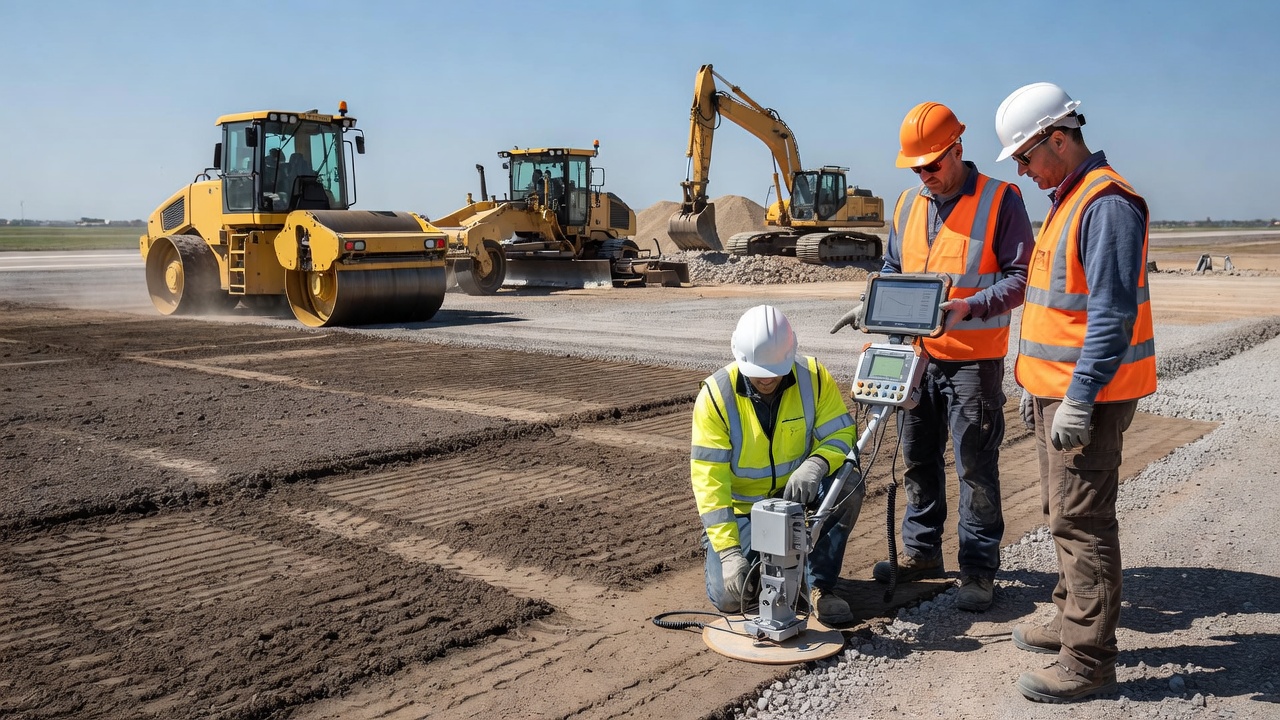

Le Déflectomètre Léger a une pertinence particulière pour la construction de chaussées aéroportuaires en raison des exigences de qualité strictes et de la relation directe entre la rigidité de la plate-forme/de la base et l’épaisseur de la chaussée pour les charges des aéronefs. La conception des chaussées aéroportuaires selon la Circulaire Consultative FAA AC 150/5320-6G utilise l’analyse élastique multicouche dans le logiciel FAARFIELD, qui exige que chaque couche de chaussée atteigne un module spécifié pour que la conception soit valide. Le LWD fournit l’outil de vérification sur le terrain pour confirmer que les modules des couches telles que construites atteignent ou dépassent les hypothèses de conception.

L’Administration Fédérale de l’Aviation (FAA) a mené des recherches approfondies sur les applications du LWD pour les chaussées aéronautiques à travers de multiples programmes. Le Programme de Recherche Coopérative Aéroportuaire (ACRP) a publié des rapports sur l’utilisation du LWD pour l’assurance qualité des couches compactées pendant la construction des chaussées aéroportuaires. L’Installation Nationale d’Essai des Chaussées Aéronautiques (NAPTF) de la FAA à Atlantic City, New Jersey, a mené des essaccélérés de chaussées à grande échelle pour développer des corrélations entre le module LWD et les performances des chaussées sous chargement simulé d’aéronefs. La Direction de la Recherche et du Développement Technologique Aéroportuaire de la FAA a publié des documents d’orientation sur les procédures d’essai LWD, l’interprétation des données et les critères d’acceptation spécifiquement pour les applications aéroportuaires.

Le Manuel de Conception des Aérodromes de l’OACI, Partie 3 — Chaussées (Doc 9157) fournit des orientations internationales sur l’évaluation des chaussées et le contrôle qualité. Bien que l’OACI ne prescrive pas de protocoles d’essai LWD spécifiques, le manuel reconnaît la valeur des essais basés sur le module pour le contrôle qualité du compactage et mentionne l’utilisation de déflectomètres dans le cadre d’un programme complet d’assurance qualité des chaussées. Pour les projets aéroportuaires internationaux, les essais LWD sont généralement effectués conformément aux normes ASTM, complétées par des spécifications techniques spécifiques au projet qui établissent des valeurs de module cibles basées sur les hypothèses de conception FAARFIELD de la FAA.

Le contrôle qualité des travaux pour les couches de chaussées aéroportuaires à l’aide du LWD suit un protocole structuré. La plate-forme doit atteindre un module cible qui correspond à l’Indice Portant Californien (CBR) de conception supposé dans l’analyse d’épaisseur de la chaussée. Pour une plate-forme aéroportuaire de service commercial typique conçue à CBR 6 (caractéristique d’une plate-forme de résistance moyenne), le E_LWD cible varie généralement de 40 à 60 MPa. Pour la couche de base, spécifiée selon l’Article P-209 de la FAA (Couche de base en granulats concassés) pour les charges d’aéronefs lourds, le E_LWD cible varie généralement de 80 à 120 MPa. Pour la base traitée au ciment (Article P-210 de la FAA), le E_LWD cible varie de 120 à 200 MPa, l’objectif spécifique dépendant de la teneur en ciment et de la spécification de résistance à la compression à 7 jours.

La corrélation entre le module LWD et le CBR est particulièrement importante pour les applications aéroportuaires, car la procédure de conception de la FAA utilise traditionnellement le CBR comme paramètre principal de résistance de la plate-forme. La recherche a développé des corrélations empiriques telles que :

CBR = 0,0009 × (E_LWD)² − 0,064 × E_LWD + 6,904 (pour les sols sableux, R² = 0,807)

CBR = 0,0001 × (E_LWD)² + 0,0015 × E_LWD + 1,184 (pour les sols à grains fins, R² = 0,805)

Ces corrélations permettent aux ingénieurs aéroportuaires de convertir les mesures de module LWD en valeurs CBR équivalentes pour comparaison avec les hypothèses de conception. Cependant, les corrélations sont spécifiques au matériau et doivent être vérifiées par des essais en laboratoire sur les matériaux réels du projet pour les applications critiques.

La Circulaire Consultative FAA 150/5370-10H — Spécifications Standard pour la Construction des Aéroports — fournit les spécifications de matériaux et les normes de construction pour les couches de chaussées aéroportuaires. Bien que la circulaire mentionne le contrôle du compactage traditionnel basé sur la densité comme méthode d’acceptation principale, elle reconnaît que les essais de rigidité et de module fournissent des informations qualité supplémentaires. De nombreux projets aéroportuaires intègrent maintenant les essais LWD comme outil de contrôle qualité même lorsque l’acceptation basée sur la densité est utilisée pour la réception formelle, fournissant à l’entrepreneur et à l’ingénieur un retour d’information en temps réel sur l’efficacité du compactage et identifiant les zones nécessitant un effort supplémentaire avant les essais de réception formels.

Les programmes d’assurance qualité (AQ) des chaussées aéroportuaires utilisent de plus en plus les essais LWD pour l’assurance indépendante — la vérification par le représentant du propriétaire que le programme de contrôle qualité de l’entrepreneur produit des résultats cohérents et acceptables. La portabilité et la rapidité d’essai du LWD permettent à l’équipe d’assurance qualité de réaliser des essais indépendants à une fréquence plus élevée que ce qui serait pratique avec des densimètres nucléaires, offrant une plus grande confiance dans l’uniformité et la qualité du compactage sur de grandes zones de chaussée typiques de la construction aéroportuaire (les surfaces de chaussée de piste de 50 000 à 200 000 m² sont courantes).

Interprétation et Contrôle Qualité

Une interprétation correcte des données LWD nécessite de comprendre les facteurs qui affectent les mesures de module et le cadre statistique pour les décisions d’acceptation. Le processus d’interprétation commence par le filtrage des données pour identifier et exclure les résultats d’essai anormaux causés par un mauvais contact de la plaque, une perturbation de la surface ou un dysfonctionnement de l’équipement. Le coefficient de variation (CV) entre les trois chutes d’enregistrement à chaque point d’essai ne doit pas dépasser 5 % pour des données fiables, et la différence entre le module de la chute de mise en place et le module de la chute d’enregistrement doit être inférieure à 10 % pour des conditions d’essai stables.

La variabilité spatiale est une caractéristique inhérente des géomatériaux compactés, et les valeurs de module LWD varieront naturellement même sur une couche de chaussée bien construite. Le coefficient de variation (CV) entre les points d’essai au sein d’un lot de construction uniforme varie typiquement de 10 % à 25 % pour les matériaux de plate-forme et de 8 % à 20 % pour les matériaux de couche de base. Des valeurs CV plus élevées indiquent un compactage non uniforme, une variabilité des matériaux, une variation de la teneur en eau ou un contrôle qualité inadéquat. Le plan d’acceptation doit tenir compte de cette variabilité par un échantillonnage statistique approprié et des règles de décision.

Les plans d’acceptation statistique pour les essais LWD suivent généralement l’une des trois approches suivantes. L’approche de la valeur moyenne — la plus simple — spécifie une valeur E_LWD moyenne minimale pour un lot, les points d’essai individuels pouvant être inférieurs à la cible tant que la moyenne du lot répond à l’exigence. Cette approche est appropriée pour les projets où une certaine variabilité est acceptable et où la principale préoccupation est l’adéquation structurale globale. L’approche du pourcentage dans les limites (PWL) — utilisée dans de nombreuses spécifications d’agences routières d’États — spécifie qu’un pourcentage minimal des valeurs d’essai doit dépasser un seuil spécifié. Par exemple, la spécification pourrait exiger que 90 % des points testés dépassent 80 MPa, les 10 % restants pouvant se situer entre 60 et 80 MPa mais pas en dessous de 60 MPa. L’approche de la valeur minimale individuelle — la plus stricte — spécifie une valeur E_LWD minimale que chaque point d’essai doit atteindre sans exception. Cette approche est utilisée pour les applications critiques où toute zone faible pourrait provoquer une défaillance prématurée, comme les chaussées de pistes d’aéroport.

Les effets de la teneur en eau sur le module LWD sont significatifs et doivent être pris en compte dans l’interprétation des données. Le module des géomatériaux compactés varie avec la teneur en eau selon un modèle caractéristique : le module augmente à mesure que la teneur en eau diminue par rapport à l’optimale, et diminue à mesure que la teneur en eau augmente au-dessus de l’optimale. Un matériau compacté à 95 % de la DSM mais à une teneur en eau 3 % au-dessus de l’optimale peut présenter des valeurs E_LWD 40 % à 60 % inférieures à celles du même matériau compacté à la teneur en eau optimale. Si les essais LWD identifient des valeurs de module anormalement faibles, la première étape de diagnostic devrait être de vérifier la teneur en eau — si le matériau est au-dessus de l’optimal, l’action corrective est d’aérer et de sécher le matériau avant de le re-compacter, et non de simplement le repasser sans traiter le problème d’humidité.

Les effets de la température sur l’appareil LWD lui-même doivent également être pris en compte, en particulier lors de l’utilisation d’amortisseurs en caoutchouc. La recherche a montré que la rigidité des amortisseurs en caoutchouc varie avec la température — un passage de 0 °C à 30 °C peut réduire la rigidité du caoutchouc d’environ 30 %, diminuant la force appliquée et pouvant affecter le module mesuré. Les amortisseurs à ressorts en acier ne sont pas affectés par la température et sont recommandés pour des résultats cohérents, particulièrement lors d’essais par temps froid ou sur de larges plages de températures.

Les pratiques recommandées pour le contrôle qualité par LWD incluent les éléments suivants : (1) établir des valeurs E_LWD cibles spécifiques au projet par des essais de corrélation sur les matériaux du projet avant le début du compactage de production ; (2) réaliser les essais LWD à une fréquence qui fournit une couverture statistiquement représentative — généralement un essai par 500 à 1 000 m² pour la plate-forme et un essai par 250 à 500 m² pour la couche de base ; (3) utiliser la plaque de chargement de 300 mm comme configuration standard pour les essais de plate-forme et de base, réservant les plaques plus petites pour les couches minces et les applications spécialisées ; (4) toujours effectuer le minimum de trois chutes de mise en place et trois chutes d’enregistrement spécifié par ASTM E2583 ; (5) vérifier le contact de la plaque visuellement et par le suivi de la variabilité d’une chute à l’autre avant d’accepter les résultats d’essai ; (6) enregistrer la teneur en eau à chaque emplacement d’essai ou à un sous-ensemble d’emplacements pour identifier la variation du module liée à l’humidité ; (7) appliquer des critères d’acceptation statistique appropriés à la criticité du projet et à la tolérance au risque ; et (8) investiguer immédiatement les résultats d’essai aberrants — les valeurs de module faibles non expliquées par l’humidité ou la variation du matériau peuvent indiquer un effort de compactage insuffisant nécessitant une reprise.

Le Déflectomètre Léger s’est imposé comme un outil essentiel pour le contrôle qualité moderne des travaux de construction, fournissant des mesures rapides et non destructives du module qui vérifient directement la performance structurale des géomatériaux compactés. Sa portabilité, ses avantages en matière de sécurité par rapport aux jauges nucléaires et sa sortie pertinente pour les performances le rendent particulièrement précieux pour les projets où la qualité du compactage est critique pour la performance à long terme de la chaussée — y compris les chaussées routières, aéroportuaires et industrielles lourdes soumises à des charges de trafic élevées et à des exigences de performance exigeantes.
