Fissuration Longitudinale dans les Chaussées en Asphalte et en Béton

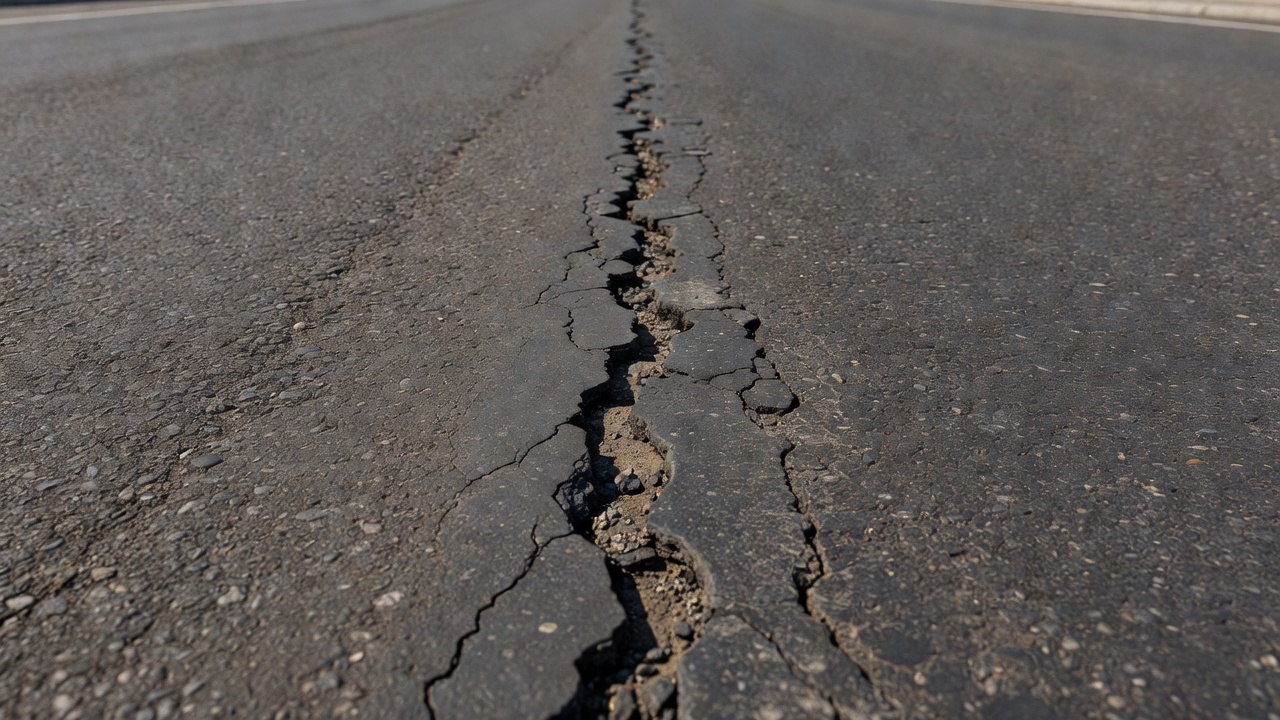

1. Définition et Orientation

La fissuration longitudinale est une dégradation de chaussée caractérisée par des fissures qui s’étendent principalement parallèlement à l’axe central de la chaussée ou à la direction de la circulation. Dans le manuel FHWA Long-Term Pavement Performance (LTPP) Distress Identification Manual (Cinquième édition révisée, FHWA-HRT-13-092), la fissuration longitudinale est formellement définie comme des « fissures principalement parallèles à l’axe central de la chaussée » avec la mention spécifique que « l’emplacement dans la voie (zone de roulement versus hors zone de roulement) est significatif. » Cette orientation distingue les fissures longitudinales des fissures transversales (qui sont perpendiculaires à l’axe central), des fissures en blocs (qui forment des motifs rectangulaires) et des fissures de fatigue ou en peau de crocodile (qui forment des motifs interconnectés en forme de grillage).

La distinction entre l’orientation longitudinale et transversale des fissures est fondamentale pour la taxonomie des dégradations de chaussée car les mécanismes à l’origine de chaque type diffèrent considérablement. Les fissures longitudinales proviennent généralement de joints de construction longitudinaux, de la fissuration réfléchie des couches de chaussée sous-jacentes, des contraintes de retrait thermique et d’humidité orientées transversalement, des mécanismes de fissuration descendante ou des mouvements différentiels sous la surface de la chaussée. L’orientation de la fissure fournit une information diagnostique directe sur la cause profonde et la stratégie de correction appropriée.

Dans la taxonomie FHWA LTPP, la fissuration longitudinale est subdivisée en deux catégories distinctes selon son emplacement transversal dans la voie : ACP 4a — Fissuration longitudinale dans la zone de roulement et ACP 4b — Fissuration longitudinale hors zone de roulement. La fissuration longitudinale dans la zone de roulement est une fissuration qui se produit à l’intérieur des zones de roulement définies (généralement les zones de circulation où les pneus passent de façon répétée) et est souvent associée aux charges, représentant fréquemment le stade le plus précoce de la fissuration par fatigue (en peau de crocodile). La fissuration longitudinale hors zone de roulement se produit en dehors des zones de roulement et est généralement associée à des facteurs environnementaux, à des défauts de construction ou à la réflexion des couches sous-jacentes. Cette classification est essentielle car elle renseigne directement sur la cause probable et la réponse d’entretien appropriée.

Le manuel TxDOT Pavement Management Information System (PMIS) Rater’s Manual définit la fissuration longitudinale comme des « fissures ou cassures qui s’étendent approximativement parallèlement à l’axe central de la chaussée et peuvent apparaître n’importe où le long d’une bande d’arrêt ou d’une voie de circulation. » Pour les besoins de l’évaluation dans le système TxDOT, les fissures doivent avoir au moins 3 mm (1/8 de pouce) de large, présenter des signes d’écaillage ou de pompage, ou avoir été préalablement scellées pour être éligibles à l’évaluation. Ce seuil de largeur minimale garantit que seules les fissures structurellement significatives sont enregistrées lors des inspections de niveau réseau, évitant ainsi le comptage des fissures superficielles ou des fissures capillaires qui ne compromettent pas l’intégrité de la chaussée.

La norme ASTM D6433 Standard Practice for Roads and Parking Lots Pavement Condition Index (PCI) Surveys traite également de la fissuration longitudinale, la mesurant comme une dégradation linéaire en pieds ou mètres de longueur de fissure affectée. Dans la méthodologie PCI de l’ASTM, la fissuration longitudinale est l’un des 19 types de dégradation distincts pour les surfaces asphaltiques et contribue au score PCI global via un système de valeurs déductives basé sur la densité. La procédure PCI comptabilise à la fois les fissures longitudinales dans la zone de roulement et hors zone de roulement, le niveau de sévérité étant déterminé par la largeur de la fissure et la présence d’écaillage ou de fissuration aléatoire adjacente.

2. Causes de la Fissuration Longitudinale

Mauvais Collage des Joints de Construction

La cause la plus fréquente de fissuration longitudinale dans les chaussées en asphalte est une mauvaise construction des joints longitudinaux. Lors des opérations de pavage, l’enrobé bitumineux à chaud (HMA) est mis en place en passes ou voies parallèles, créant des joints longitudinaux où les passes adjacentes se rencontrent. Ces joints sont la partie la plus difficile à compacter correctement d’une chaussée car l’opérateur du compacteur doit positionner l’équipement de sorte à compacter entièrement le joint sans (1) reposer partiellement son poids sur la chaussée adjacente déjà compactée (ce qui crée un pont au-dessus du joint et empêche un compactage adéquat du nouveau tapis), ni (2) rester trop loin du bord et laisser le joint non compacté. Le résultat est une zone de vides d’air plus élevés, de densité plus faible et de matériau plus fragile, prédisposée à la fissuration sous l’effet du trafic.

L’écart de densité entre la zone du joint et le tapis principal de la chaussée peut être significatif. Des études ont montré que la densité du joint longitudinal peut être inférieure de 3 à 5 pour cent à celle du tapis, ce qui entraîne des teneurs en vides d’air dépassant les limites spécifiées par les normes. Cette différence crée un contraste de perméabilité où l’eau s’infiltre préférentiellement à travers le joint, accélérant le vieillissement oxydatif du liant et affaiblissant l’enchâssement des granulats. Lorsque le joint est situé dans la zone de roulement — une pratique courante mais déconseillée — les charges du trafic sollicitent de façon répétée cette zone déjà fragile, et la fissuration longitudinale apparaît généralement dans les 2 à 5 premières années de durée de vie.

La FHWA et les bonnes pratiques de l’industrie recommandent de construire les joints longitudinaux en dehors de la zone de roulement afin qu’ils ne soient sollicités que rarement. Les techniques de construction appropriées des joints comprennent l’utilisation d’une configuration de joint à entaille biseautée, l’application d’une couche d’accrochage sur la face verticale du joint froid, le chevauchement du tapis chaud sur la voie froide de 25 à 50 mm (1 à 2 pouces), et l’utilisation d’un compacteur de dégrossissage opérant avec la roue motrice face au joint. Malgré ces recommandations, de nombreuses chaussées continuent de présenter une fissuration longitudinale liée aux joints en raison de la pression de production, de schémas de compactage insuffisants ou d’un contrôle qualité inadéquat pendant la construction.

Fissuration Réfléchie des Couches Sous-jacentes

La fissuration réfléchie se produit lorsque des fissures ou joints d’une couche de chaussée sous-jacente se propagent vers le haut à travers une couche de roulement en enrobé bitumineux. Une fissure ou un joint sous-jacent subit de petits mouvements horizontaux et verticaux dus à la dilatation et contraction thermiques, aux charges de trafic ou aux variations d’humidité. Ces mouvements génèrent des contraintes de traction et de cisaillement à la base de la couche de roulement qui se concentrent directement au-dessus de la discontinuité sous-jacente. Au fil du temps, ces concentrations de contraintes répétées provoquent l’amorce d’une fissure à la base de la couche de roulement qui se propage vers le haut jusqu’à la surface, se manifestant par une fissure longitudinale qui reflète l’emplacement et l’orientation de la discontinuité sous-jacente.

Lorsque la chaussée sous-jacente est en béton de ciment Portland (PCC) avec des joints longitudinaux, les fissures réfléchies dans la couche de roulement en enrobé bitumineux apparaissent comme des fissures longitudinales alignées avec les emplacements des joints sous-jacents. Les dimensions des dalles sous la surface en enrobé bitumineux doivent être connues pour déterminer si une fissure longitudinale est une fissure de réflexion au niveau d’un joint. Dans le système FHWA LTPP, la fissuration réfléchie aux joints (ACP 5) est enregistrée comme fissuration longitudinale (ACP 4) ou fissuration transversale (ACP 6) lors des relevés LTPP, reconnaissant que la nature orientée des fissures réfléchies les place dans la même taxonomie de mesure.

Les intercouches membranaires absorbant les contraintes (SAMIs), les géotextiles de renforcement et les intercouches de relaxation des contraintes sont des stratégies d’atténuation courantes conçues pour absorber les déformations de traction à la base de la couche de roulement et retarder ou prévenir la fissuration réfléchie. Cependant, même avec ces traitements, les fissures réfléchies peuvent éventuellement se propager, en particulier sous un trafic lourd ou des cycles thermiques extrêmes. Le taux de fissuration réfléchie dépend de la rigidité et de l’épaisseur de la couche de roulement, de l’amplitude du mouvement des joints, de la charge du trafic et du régime de température ambiante.

Contrainte de Retrait Thermique

Le retrait thermique est une cause primordiale de fissuration longitudinale dans les chaussées en asphalte et en béton. Lorsque la surface de la chaussée se refroidit, des contraintes de traction se développent car le matériau tente de se contracter mais est retenu par les couches sous-jacentes et la plateforme. Dans les chaussées en asphalte, le vieillissement du liant réduit sa capacité de relaxation, rendant la surface plus fragile et susceptible à la fissuration thermique. Lorsque la contrainte de traction dépasse la résistance à la traction du matériau de la chaussée, une fissure s’amorce. Étant donné que les contraintes thermiques dans une chaussée continue sont principalement orientées transversalement (perpendiculairement à la direction du pavage), les fissures qui en résultent sont souvent longitudinales — parallèles à l’axe central de la chaussée.

Dans les chaussées rigides (en béton), la fissuration longitudinale d’origine thermique est fréquemment associée à un sciage tardif ou inadéquat des joints. Lors de la construction de chaussées en béton, les joints de retrait doivent être sciés dès que le béton peut supporter l’équipement de sciage sans s’effriter — généralement dans les 4 à 12 heures suivant la mise en place, selon la température ambiante et les caractéristiques du mélange de béton. Si les joints sont sciés trop tard, ou si la dalle est trop large pour l’espacement des joints spécifié, les contraintes thermiques et de retrait qui se développent pendant le jeune âge du béton peuvent dépasser sa résistance à la traction en développement, entraînant une fissuration longitudinale non contrôlée à des endroits autres que le joint prévu.

La relation entre la géométrie des dalles et la fissuration thermique est bien documentée. Pour les chaussées en béton avec joints, le rapport entre la largeur et la longueur de la dalle influence l’ampleur des contraintes de voile et de gauchissement. Les dalles dont la largeur dépasse environ 4,5 mètres (15 pieds) présentent un risque accru de fissuration longitudinale, en particulier lorsqu’elles sont construites sur des sols de fondation gonflants ou sensibles à l’humidité. Les contraintes de gauchissement dues aux différences de température entre la partie supérieure et la partie inférieure de la dalle (jour : dessus plus chaud, dessous plus froid ; nuit : dessus plus froid, dessous plus chaud) produisent des contraintes de traction à la surface ou au fond de la dalle qui peuvent amorcer des fissures longitudinales.

Tassement Différentiel

Le tassement différentiel sous la surface de la chaussée produit une fissuration longitudinale par des contraintes de flexion et de cisaillement qui dépassent la capacité du matériau. Ce mécanisme est courant dans plusieurs scénarios : l’élargissement des remblais où le nouveau remblai se consolide différemment du remblai existant ; le remblai de tranchées d’utilités qui se tasse différemment du sol adjacent non perturbé ; les zones d’interface entre sections de déblai et de remblai ; et les zones où le sol de la plateforme subit des changements de volume induits par l’humidité (argiles gonflantes).

Lorsqu’un tassement différentiel se produit, la section de chaussée est soumise à des moments de flexion qui génèrent des contraintes de traction soit à la surface, soit à la base de la structure de la chaussée. Si la contrainte de traction dépasse le module de rupture du matériau, une fissure s’amorce à l’emplacement de la contrainte de flexion maximale — généralement au bord de la zone de tassement. Étant donné que le tassement varie généralement de façon graduelle dans le sens longitudinal (le long de l’alignement), la fissure résultante s’étend longitudinalement, approximativement parallèlement à l’axe central, suivant la limite de la zone tassée.

La largeur des fissures longitudinales liées au tassement n’est généralement pas uniforme sur toute la longueur de la fissure. La fissure est la plus large à l’emplacement du mouvement différentiel maximal et peut diminuer ou même se refermer aux extrémités. Les variations saisonnières d’humidité dans les sols de fondation expansifs provoquent l’ouverture et la fermeture cycliques de ces fissures — la fissure est la plus large pendant les périodes sèches lorsque le sol se rétracte et la plus étroite pendant les périodes humides lorsque le sol gonfle. Ce mouvement cyclique rend les fissures liées au tassement particulièrement difficiles à sceller de façon permanente et nécessite des produits de scellement à haute élasticité et résistance adhésive.

Fatigue des Enrobés Bitumineux et Fissuration Descendante

Dans la zone de roulement, la fissuration longitudinale peut représenter le stade le plus précoce de la fissuration par fatigue (en peau de crocodile) dans les chaussées en asphalte. Lorsque la structure de la chaussée est soumise à des charges de trafic répétées, des déformations de traction se développent à la base de la couche d’enrobé bitumineux. Ces déformations s’accumulent sur des millions d’applications de charge, amorçant éventuellement une fissure à la base de la couche d’enrobé qui se propage vers le haut. La première manifestation visible en surface est souvent une fissure longitudinale unique dans la zone de roulement. À mesure que les applications de charge supplémentaires s’accumulent, des fissures parallèles adjacentes se développent, et des fissures de connexion transversales se forment, créant éventuellement le motif caractéristique interconnecté en peau de crocodile ou en grillage.

La fissuration descendante représente un mécanisme de fissuration alternatif qui s’amorce à la surface de la chaussée et se propage vers le bas. Dans les chaussées d’épaisseur substantielle par rapport à la charge appliquée — généralement des couches d’enrobé bitumineux de plus de 150 à 200 mm (6 à 8 pouces) — les déformations de traction critiques peuvent se produire à la surface plutôt qu’à la base de la couche. Les fissures amorcées en surface proviennent des effets combinés des contraintes de traction induites par les pneus à la surface de la chaussée (en particulier au bord de la zone de contact du pneu), des contraintes thermiques et du vieillissement du liant en surface. Le liant de surface vieilli devient plus fragile et moins capable de relaxer les contraintes, le rendant susceptible à la fissuration sous les déformations de traction élevées et localisées générées par les pneus chargés.

Les fissures longitudinales descendantes apparaissent généralement comme des fissures uniques, relativement rectilignes, dans ou près de la zone de roulement. Contrairement aux fissures de fatigue ascendantes, qui se développent généralement en multiples fissures parallèles avant de former le motif en peau de crocodile, les fissures descendantes restent souvent des fissures solitaires pendant de longues périodes. La distinction entre les mécanismes de fissuration ascendante et descendante est importante pour la conception et la réhabilitation des chaussées. La fissuration ascendante indique une déficience structurelle pouvant nécessiter une augmentation d’épaisseur, tandis que la fissuration descendante suggère que des améliorations de la durabilité de surface, de la résistance au vieillissement du liant ou de la formulation du mélange sont nécessaires.

3. Niveaux de Sévérité FHWA LTPP pour les Chaussées en Béton Bitumineux

Le manuel FHWA LTPP Distress Identification Manual définit trois niveaux de sévérité distincts pour la fissuration longitudinale dans les chaussées à surface en béton bitumineux. Ces niveaux de sévérité sont basés sur la largeur de la fissure, la présence et l’état du produit de scellement, et la présence de fissuration aléatoire adjacente dans un rayon de 300 mm (0,3 m) de la fissure principale.

Le niveau de faible sévérité inclut les fissures serrées (largeur moyenne ≤ 6 mm) qui ne montrent aucune détérioration significative. Les fissures scellées dont le produit de scellement est en bon état et dont la largeur ne peut être déterminée physiquement sont également classées comme de faible sévérité car le produit remplit sa fonction prévue de prévention de l’infiltration d’humidité. Le LTPP spécifie que le produit de scellement n’est pas considéré en bon état à moins qu’au moins 1 mètre de produit de scellement continu en bon état ne soit présent. Pour les fissures de moins d’un mètre, le produit doit être présent et en bon état sur toute la longueur de la fissure.

Le niveau de sévérité modérée inclut les fissures plus larges que 6 mm mais ne dépassant pas 19 mm de largeur moyenne. Il inclut également les fissures de 19 mm ou moins mais présentant une fissuration aléatoire adjacente de faible sévérité dans un rayon de 0,3 m de la fissure principale. La présence de fissuration aléatoire adjacente indique que le matériau de la chaussée autour de la fissure commence à se détériorer, avec des fissures secondaires se développant parallèlement ou en bifurcation à partir de la fissure longitudinale principale. Cela représente un stade plus avancé de dégradation qu’une fissure isolée.

Le niveau de sévérité élevée inclut les fissures dépassant 19 mm de largeur moyenne, ou toute fissure (quelle que soit sa largeur) avec une fissuration aléatoire adjacente de sévérité modérée à élevée dans un rayon de 0,3 m. Les fissures à ce niveau de sévérité permettent une infiltration d’humidité significative, peuvent être associées à un effritement ou un écaillage des bords de la fissure, et représentent une compromission importante de l’intégrité de la chaussée. La fissuration longitudinale de sévérité élevée dans la zone de roulement nécessite souvent l’enlèvement et le remplacement de la couche de chaussée fissurée plutôt qu’un simple scellement de fissure.

Pour la fissuration longitudinale dans la zone de roulement (ACP 4a), toute fissure qui présente une fissuration aléatoire associée ou des méandres et a une superficie quantifiable est classée comme fissuration par fatigue (ACP 1) plutôt que comme fissuration longitudinale. Cette règle garantit que l’apparition de la fissuration par fatigue en peau de crocodile est correctement classée sous le type de dégradation de fissuration par fatigue plutôt que d’être doublement comptée comme fissuration longitudinale.

Pour la fissuration longitudinale hors zone de roulement (ACP 4b), les mêmes critères de niveau de sévérité s’appliquent, mais la mesure et l’enregistrement sont effectués séparément de la fissuration dans la zone de roulement. Cette séparation permet aux gestionnaires de chaussées de suivre si la fissuration est associée aux charges (zone de roulement) ou liée à l’environnement/à la construction (hors zone de roulement), ce qui informe directement la sélection de la stratégie de réhabilitation.

4. Classification TxDOT de la Fissuration Longitudinale

Le Texas Department of Transportation (TxDOT) via son Pavement Management Information System (PMIS) et le TxDOT Pavement Manual fournit un cadre de classification distinct pour la fissuration longitudinale qui diffère du système FHWA LTPP sur plusieurs aspects importants. Le système TxDOT est conçu pour les inspections de l’état des chaussées au niveau réseau menées par des évaluateurs formés qui évaluent l’état des chaussées à l’aide de protocoles standardisés.

Dans le système d’évaluation des chaussées souples de TxDOT, la fissuration longitudinale est définie comme des « fissures ou cassures qui s’étendent approximativement parallèlement à l’axe central de la chaussée et peuvent apparaître n’importe où le long d’une bande d’arrêt ou d’une voie de circulation. » Pour les besoins de l’évaluation, les fissures doivent avoir au moins 3 mm (1/8 de pouce) de large, présenter des signes d’écaillage ou de pompage, ou avoir été préalablement scellées. La mesure est exprimée en pieds linéaires par station de 100 pieds, fournissant une mesure de densité normalisée qui facilite la comparaison entre sections de chaussée de longueurs variables.

Un seuil critique dans le système TxDOT est le critère de défaillance : une fissure longitudinale plus large que 50 mm (2,0 pouces) ou présentant un faïençage supérieur à 50 mm (2,0 pouces) est classée comme une défaillance, et non comme une fissuration longitudinale. Cette reclassification reflète la sévérité de telles fissures larges ou faïencées, qui constituent un problème d’intégrité structurelle nécessitant une attention immédiate. Les fissures classées comme défaillance déclenchent des réponses d’entretien et de réhabilitation différentes de celles des fissures longitudinales de moindre sévérité.

La classification TxDOT note que l’emplacement transversal de la fissure dans la voie est diagnostiquement significatif. Les fissures longitudinales dans la zone de roulement sont « associées aux charges (un précurseur de la fissuration en peau de crocodile dans la zone de roulement) », tandis que les fissures longitudinales hors zone de roulement sont « associées à l’environnement. » Cette distinction reflète la séparation FHWA LTPP en catégories zone de roulement et hors zone de roulement, bien que TxDOT n’exige pas une évaluation séparée de ces deux catégories dans ses protocoles standardisés.

Pour les chaussées rigides (en béton), la classification de TxDOT sous la catégorie CPCD (Concrete Pavement, Contraction Design) utilise une métrique différente. Les « dalles avec fissures longitudinales » sont comptabilisées lorsque la fissure dépasse la moitié de la longueur de la dalle et présente un écaillage sévère (plus de 25 mm ou 1 pouce de large d’un côté ou de l’autre sur plus de la moitié de sa longueur) ou un faïençage d’au moins 6 mm (1/4 de pouce). Les dalles répondant à ces critères sont comptabilisées quel que soit le nombre de fissures longitudinales présentes. Cette approche se concentre sur l’évaluation de l’état au niveau de la dalle plutôt que sur la mesure linéaire des fissures.

5. Protocoles de Mesure de la Fissuration Longitudinale

Mesure de la Longueur

La fissuration longitudinale est quantifiée comme une longueur linéaire à chaque niveau de sévérité. Le protocole FHWA LTPP exige d’enregistrer la longueur en mètres pour les chaussées en béton bitumineux, tandis que la méthode ASTM D6433 PCI utilise les pieds ou les mètres. La mesure capture l’étendue physique de la fissure, et non la zone affectée. Pour la fissuration longitudinale dans la zone de roulement (ACP 4a), la longueur enregistrée inclut uniquement la partie de la fissure à l’intérieur des limites définies de la zone de roulement. Pour la fissuration longitudinale hors zone de roulement (ACP 4b), la longueur inclut les fissures situées en dehors des zones de roulement.

Le système TxDOT mesure la fissuration longitudinale en pieds linéaires par station de 100 pieds. Cette métrique normalisée permet une comparaison directe entre sections de chaussée de différentes longueurs. Une fissure longitudinale qui s’étend sur 50 pieds linéaires dans une station de 100 pieds serait enregistrée comme 50 pieds par station.

Mesure de la Largeur

La largeur de la fissure est le principal déterminant du niveau de sévérité. Le protocole FHWA LTPP spécifie que la largeur de la fissure soit mesurée à l’aide d’une jauge de largeur de fissure ou d’une jauge d’épaisseur fine, insérée à plusieurs points le long de la fissure pour déterminer la largeur moyenne. La jauge de largeur de fissure est un outil calibré avec des marques d’épaisseur graduées qui permet à l’évaluateur de déterminer l’écart le plus large à la surface de la chaussée.

Pour les fissures scellées, si le produit de scellement est en bon état et que la largeur de la fissure ne peut être déterminée physiquement, la fissure est évaluée au niveau de sévérité approprié pour une fissure qui a été entretenue efficacement. Le protocole LTPP exige qu’au moins 1 mètre de produit de scellement continu en bon état soit présent pour que la partie scellée puisse être comptée. Si le produit de scellement est détérioré, défaillant ou manquant, la fissure est évaluée en fonction de sa largeur réelle mesurée, que le produit ait été appliqué initialement ou non.

Mesure du Faïençage

Dans les chaussées rigides, le faïençage — le déplacement vertical d’un côté d’une fissure par rapport à l’autre — est un critère de sévérité supplémentaire. La FHWA LTPP définit des seuils de faïençage pour la fissuration longitudinale dans les chaussées en béton avec joints : la sévérité modérée inclut un faïençage jusqu’à 13 mm, et la sévérité élevée inclut un faïençage de 13 mm ou plus. Le faïençage est mesuré à l’aide d’un faïençomètre ou d’une règle placée en travers de la fissure avec une cale graduée ou une règle pour mesurer la différence d’élévation.

TxDOT spécifie que les fissures longitudinales présentant un faïençage supérieur à 50 mm (2,0 pouces) sont classées comme défaillances. Ce seuil élevé reflète les préoccupations significatives en matière de qualité de roulement et de structure associées aux fissures fortement faïencées.

Documentation de l’Emplacement

Une documentation précise de l’emplacement est essentielle pour les relevés de fissuration longitudinale. Les évaluateurs doivent enregistrer la plage de stations (chaînage) sur laquelle la fissuration se produit, la voie et le sens de circulation, ainsi que l’emplacement transversal dans la voie (zone de roulement ou hors zone de roulement). De nombreuses agences utilisent des systèmes de collecte de données numériques avec intégration GPS qui capturent automatiquement les coordonnées spatiales des dégradations observées, permettant une analyse spatiale des motifs de fissuration et une corrélation avec les dossiers de construction, les données de trafic et les facteurs environnementaux.

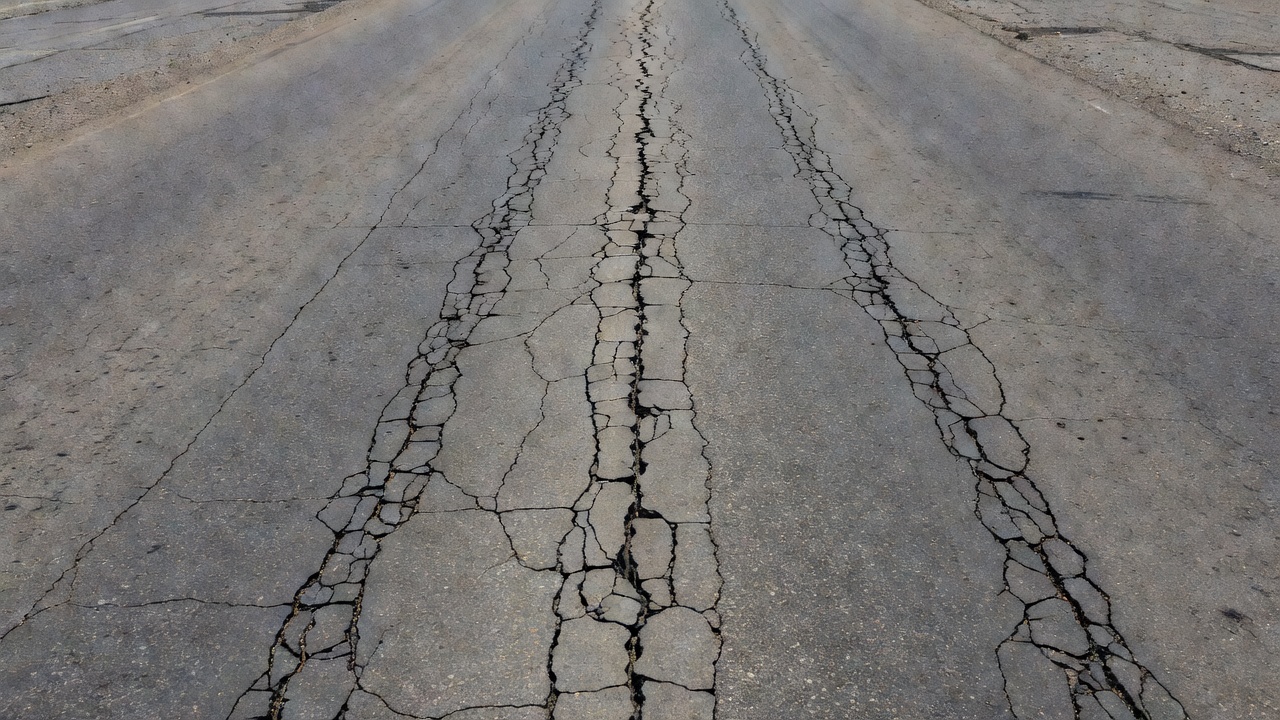

6. Fissuration Longitudinale dans les Chaussées Rigides (en Béton)

La fissuration longitudinale dans les chaussées en béton de ciment Portland (PCC) a des caractéristiques, des causes et des critères de classification distincts qui diffèrent de la fissuration longitudinale dans les chaussées en asphalte. Le manuel FHWA LTPP Distress Identification Manual consacre un chapitre séparé (Chapitre 2) aux dégradations dans les surfaces en béton de ciment Portland avec joints, la fissuration longitudinale étant un type de dégradation distinct (JCP 3).

Dans les chaussées en béton avec joints, les fissures longitudinales sont des fissures qui s’étendent principalement parallèlement à l’axe central de la chaussée. Ces fissures peuvent être rectilignes ou légèrement incurvées sur leur longueur. Les causes de la fissuration longitudinale dans les chaussées rigides incluent : un sciage insuffisant ou tardif des joints longitudinaux ; une largeur de dalle qui dépasse la capacité structurelle de la section en béton à résister aux contraintes de voile et de gauchissement ; une perte de support de fondation due à l’érosion, au pompage ou au changement de volume de la plateforme ; un gauchissement induit par le gradient d’humidité ; et un voile induit par le gradient thermique.

Les niveaux de sévérité de la fissuration longitudinale dans les chaussées en béton avec joints (JCP) diffèrent de ceux des chaussées en asphalte :

Pour les besoins de mesure dans les chaussées rigides, le protocole FHWA LTPP exige d’enregistrer la longueur en mètres de la fissuration longitudinale à chaque niveau de sévérité, plus la longueur avec produit de scellement en bon état. Le protocole inclut également des règles spécifiques pour distinguer la fissuration longitudinale de l’écaillage aux joints : lorsqu’une fissure se trouve à moins de 0,3 m d’un joint sur seulement une partie de sa longueur, cette partie est enregistrée comme écaillage, et le reste comme fissuration longitudinale.

La classification de TxDOT pour les chaussées en béton sous la catégorie CPCD utilise une métrique basée sur les dalles. Les dalles avec fissures longitudinales qui dépassent la moitié de la longueur de la dalle et présentent un écaillage sévère (> 25 mm de large sur plus de la moitié de la longueur de la fissure) ou un faïençage ≥ 6 mm sont comptabilisées. Cette approche met l’accent sur l’impact fonctionnel de la fissuration plutôt que sur l’étendue linéaire seule. Une fois qu’une dalle répond aux critères, elle est comptée comme une dalle affectée quel que soit le nombre de fissures longitudinales présentes.

Dans les chaussées en béton armé continu (CRCP) , les motifs de fissuration longitudinale diffèrent des chaussées avec joints. Le CRCP contient un armature longitudinale continue (généralement 0,6 à 0,7 pour cent d’acier par section transversale) qui contrôle l’espacement et la largeur des fissures transversales naturelles. Les fissures longitudinales dans le CRCP peuvent se développer à partir d’une fissuration induite par la corrosion le long du plan d’armature, d’une perte de support provoquant des contraintes de flexion, ou de la formation de poinçonnements où des fissures transversales très rapprochées se connectent via une courte fissure longitudinale. Le système d’évaluation TxDOT pour le CRCP se concentre sur les poinçonnements et les fissures écaillées plutôt que sur le comptage des fissures longitudinales isolées.

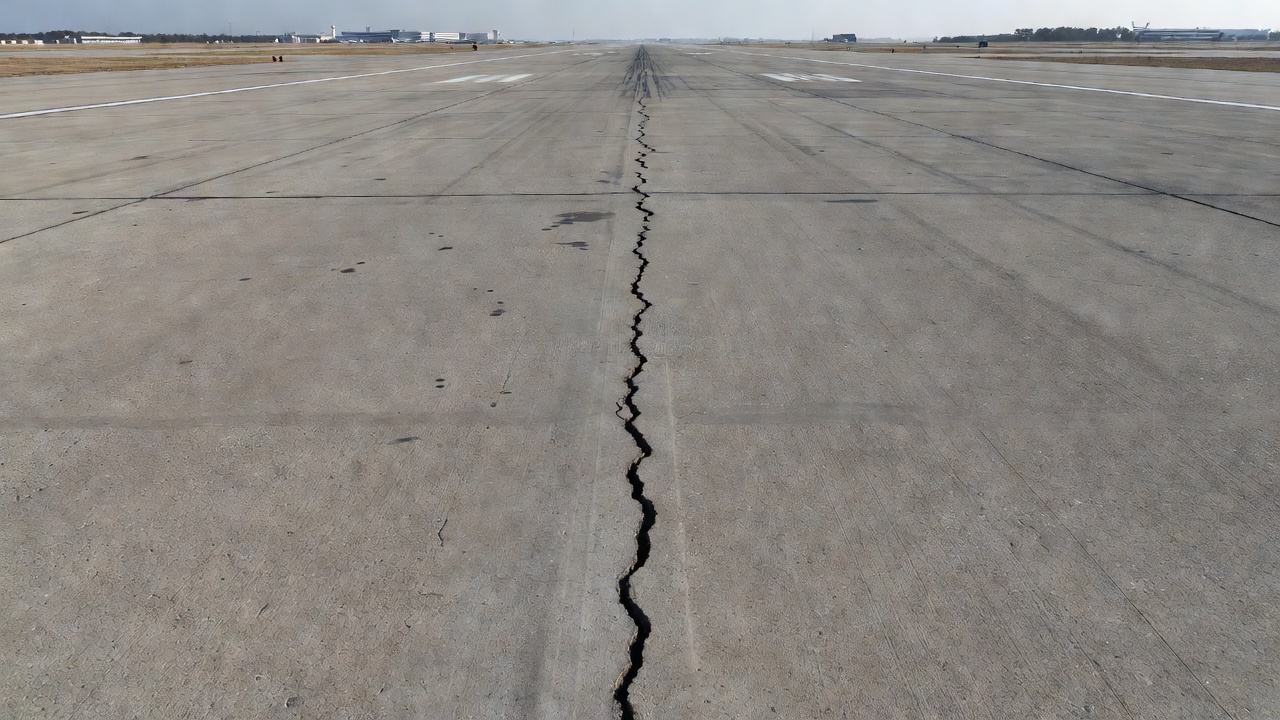

La circulaire consultative FAA 150/5380-6C, Guidelines and Procedures for Maintenance of Airport Pavements, fournit des directives supplémentaires spécifiques aux chaussées aéroportuaires en béton. Pour les chaussées rigides aéroportuaires, une fissuration longitudinale plus large que 6 mm (1/4 de pouce) ou présentant un écaillage ou un faïençage nécessite une réparation pour prévenir la génération de corps étrangers (FOD) et l’infiltration d’humidité. La FAA recommande le traçage et le scellement des fissures pour les fissures serrées non actives et le remplacement de dalle en pleine épaisseur pour les fissures longitudinales sévèrement détériorées.

7. Détection et Classification de la Fissuration Longitudinale par l’IA

Les techniques modernes de vision par ordinateur et d’intelligence artificielle ont révolutionné la détection et la classification de la fissuration longitudinale dans les inspections de l’état des chaussées. Les modèles d’apprentissage profond — en particulier les réseaux de neurones convolutifs (CNN) et les architectures de transformeurs — peuvent identifier automatiquement les fissures dans les images de surface de chaussée, classer leur orientation et mesurer leurs propriétés géométriques avec une précision approchant ou dépassant celle des évaluateurs humains.

Le défi technique central dans la détection automatisée des fissures longitudinales est la classification de l’orientation. Un modèle de détection de fissures doit distinguer les fissures longitudinales (parallèles à la direction de circulation), les fissures transversales (perpendiculaires), les fissures diagonales et les motifs de dégradation non orientés comme la fissuration en blocs ou en peau de crocodile. Cette classification se produit généralement au niveau du pixel via la segmentation sémantique, où chaque pixel de l’image d’entrée est attribué à une étiquette de classe (par exemple, « fissure longitudinale », « fissure transversale », « fissuration en peau de crocodile », « arrière-plan »).

Des modèles de pointe tels que U-Net, DeepLabv3+ et Mask R-CNN ont été adaptés pour la segmentation des fissures de chaussée. Le processus d’entraînement nécessite de grands ensembles de données d’images de chaussée annotées où des experts humains ont manuellement étiqueté chaque pixel de fissure avec sa classe d’orientation. Des ensembles de données publics tels que Crack500, GAPs (German Asphalt Pavement Distress) et CFD (Crack Forest Dataset) fournissent des milliers d’images étiquetées. L’entraînement implique généralement une augmentation des données (rotation, mise à l’échelle, ajustement de la luminosité) pour améliorer la robustesse du modèle face aux variations de conditions d’éclairage, de textures de chaussée et de morphologies de fissures.

Les critères de classification FHWA LTPP — en particulier la distinction entre zone de roulement et hors zone de roulement — peuvent être intégrés dans l’analyse basée sur l’IA en combinant les résultats de détection des fissures avec les informations de géométrie de la voie. Si le système de caméra capture les marquages de voie et la trajectoire du véhicule, le système d’IA peut déterminer si les fissures longitudinales détectées se situent à l’intérieur ou à l’extérieur des zones de roulement, permettant une classification automatisée en ACP 4a et ACP 4b.

La mesure de la largeur des fissures par l’IA utilise des masques de segmentation au niveau du pixel combinés aux paramètres d’étalonnage de la caméra. La distance par pixel est déterminée à l’aide de dimensions de référence connues dans l’image (largeur de voie, dimensions des marquages de chaussée) ou par étalonnage direct de la caméra. La largeur moyenne de la fissure est calculée le long de l’axe central de la fissure, et les niveaux de sévérité selon les seuils FHWA LTPP (≤ 6 mm, 6-19 mm, > 19 mm) sont automatiquement attribués.

Le pipeline d’analyse de TarmacView intègre ces techniques d’IA pour fournir une détection et une classification précises et reproductibles des fissures longitudinales. En traitant des images haute résolution de la surface de la chaussée capturées par des véhicules d’inspection ou des drones, le système génère des cartes de dégradation montrant l’emplacement, l’orientation, la longueur, la largeur et la sévérité de chaque fissure longitudinale détectée. Cette approche automatisée élimine la variabilité entre évaluateurs, réduit les coûts d’inspection et permet une évaluation de l’état des chaussées à grande échelle qui serait impraticable avec des inspections manuelles seules.

8. Stratégies d’Entretien et de Réparation

La stratégie d’entretien ou de réparation appropriée pour la fissuration longitudinale dépend de la sévérité, de la cause, de l’étendue et de l’activité (que la fissure soit active ou non) de la fissuration. La FHWA LTPP et la FAA AC 150/5380-6C fournissent des orientations sur les stratégies d’entretien allant du scellement de routine des fissures au remplacement en pleine épaisseur.

Scellement et Remplissage des Fissures

Le scellement des fissures est le traitement principal pour les fissures longitudinales de faible sévérité (largeur ≤ 6 mm pour l’asphalte, < 3 mm pour le béton). Le processus implique le nettoyage de la fissure des débris et de l’humidité à l’aide d’air comprimé ou de lances à air chaud, l’application d’un produit de scellement bitumineux caoutchouté appliqué à chaud qui adhère aux faces de la fissure, et le temps de cure du produit avant que la circulation ne soit autorisée sur la surface. Le scellement des fissures prévient l’infiltration d’humidité dans la structure de la chaussée, ce qui est essentiel car l’eau piégée dans la chaussée accélère le désenrobage du bitume des granulats, affaiblit les couches de base non liées et provoque des dommages dus au gel-dégel dans les climats froids.

La FAA AC 150/5380-6C recommande le scellement des fissures pour les fissures de chaussée aéroportuaire souples jusqu’à 6 mm (1/4 de pouce) de large. Pour les fissures plus larges (6 à 25 mm), la FAA recommande le traçage de la fissure pour créer un réservoir pour le produit de scellement, typiquement de 12 à 18 mm de large et 12 à 18 mm de profondeur. Le processus de traçage élimine les bords de fissure détériorés et fournit une surface propre pour l’adhérence du produit. La méthode de traçage et scellement prolonge significativement la durée de vie du produit par rapport au simple scellement sans traçage.

Pour les fissures actives — des fissures qui subissent un mouvement horizontal important dû aux cycles thermiques — un produit de scellement à haute élasticité avec un allongement minimum de 500 pour cent est nécessaire. Les fissures non actives peuvent être traitées avec des matériaux de remplissage de fissure à moindre coût ayant des exigences d’élasticité inférieures. La détermination de l’activité de la fissure nécessite des mesures prises à différentes saisons : la largeur de la fissure est mesurée en été (fermeture maximale) et en hiver (ouverture maximale), et la différence indique l’ampleur du mouvement.

Réparation en Profondeur Partielle et en Pleine Épaisseur

La réparation en profondeur partielle est appropriée pour les fissures longitudinales de sévérité modérée où la partie supérieure de la chaussée est détériorée mais la partie inférieure reste structurellement saine. Le processus implique le sciage d’une zone rectangulaire centrée sur la fissure jusqu’à une profondeur de 50 à 100 mm (2 à 4 pouces), l’enlèvement du matériau détérioré, le nettoyage de la cavité, l’application d’une couche d’accrochage sur les faces verticales, et la mise en place et le compactage d’un matériau de rapiéçage en enrobé bitumineux à chaud. La réparation en profondeur partielle élimine le matériau de surface fissuré et détérioré tout en préservant la structure de chaussée sous-jacente intacte.

La réparation en pleine épaisseur est nécessaire pour les fissures longitudinales de sévérité élevée (largeur > 19 mm ou avec écaillage sévère), en particulier les fissures qui présentent un faïençage ou sont situées dans la zone de roulement. La réparation implique le sciage de toute l’épaisseur de la chaussée, l’enlèvement de tout le matériau fissuré, la préparation de la base ou de la plateforme selon les besoins, la mise en place et le compactage d’enrobé bitumineux à chaud en couches, et la garantie d’une bonne liaison entre la pièce de rapiéçage et la chaussée existante. Pour les chaussées en béton, la réparation en pleine épaisseur des fissures longitudinales nécessite généralement le remplacement de la dalle avec une installation appropriée de goujons aux joints transversaux pour assurer le transfert de charge.

La FAA AC 150/5380-6C fournit des spécifications détaillées des procédures de réparation pour la fissuration longitudinale des chaussées souples. L’Annexe A de la circulaire comprend des détails standard de réparation montrant la géométrie du traçage des fissures, les dimensions de la réparation en profondeur partielle et les configurations de réparation en pleine épaisseur. Pour les chaussées aéroportuaires, toutes les réparations doivent être conçues pour prévenir la génération de corps étrangers (FOD) — les bords sciés doivent être propres, les surfaces de rapiéçage doivent être affleurantes avec la chaussée environnante, et les matériaux doivent avoir une durabilité adéquate pour résister au souffle des réacteurs et aux déversements de carburant.

Stratégies Préventives

La prévention de la fissuration longitudinale commence par une conception et une construction appropriées. Pour les chaussées en asphalte, les bonnes pratiques de construction des joints longitudinaux incluent : placer le joint en dehors de la zone de roulement ; appliquer une couche d’accrochage adéquate sur la face du joint froid ; assurer un chevauchement du tapis chaud sur la voie froide de 25 à 50 mm ; atteindre une densité cible à moins de 2 pour cent de la densité du tapis au joint ; et utiliser des réchauffeurs de joint infrarouges pour élever la température du bord froid avant la mise en place du nouveau tapis. Pour les chaussées en béton, le sciage en temps opportun des joints longitudinaux — dans les 4 à 12 heures suivant la mise en place selon la température — est le facteur le plus critique pour prévenir la fissuration longitudinale non contrôlée.

Le Tableau 6-1 de la FAA AC 150/5380-6C fournit un guide rapide pour l’entretien et la réparation des problèmes courants de surface des chaussées souples. Pour les fissures longitudinales, le guide recommande le scellement des fissures comme traitement principal pour les fissures serrées, la réparation en profondeur partielle pour les fissures modérément écaillées, et la réparation en pleine épaisseur pour les fissures larges, écaillées ou faïencées. Pour la fissuration longitudinale des chaussées rigides, le Tableau 6-2 recommande le scellement des fissures pour les fissures serrées et le remplacement de dalle pour les fissures présentant un écaillage significatif, un faïençage ou de multiples fissures dans la même dalle.

Résumé

La fissuration longitudinale est l’un des types de dégradation les plus répandus et les plus significatifs sur le plan diagnostique dans les chaussées souples (asphalte) et rigides (béton). Son orientation parallèle à l’axe central de la chaussée la distingue de la fissuration transversale, en blocs et par fatigue, et son emplacement dans la voie (zone de roulement versus hors zone de roulement) fournit des informations diagnostiques essentielles sur sa cause. Le manuel FHWA LTPP Distress Identification Manual fournit le cadre de classification le plus largement adopté, définissant trois niveaux de sévérité basés sur la largeur de la fissure, l’écaillage et les seuils de faïençage. TxDOT, ASTM D6433 et FAA AC 150/5380-6C offrent des classifications et des orientations d’entretien complémentaires adaptées à des applications et juridictions spécifiques.

Les causes de la fissuration longitudinale couvrent les défauts de construction (mauvais compactage des joints), les mécanismes structurels (fissuration réfléchie, fatigue des enrobés bitumineux, fissuration descendante), les facteurs environnementaux (retrait thermique, changements de volume induits par l’humidité) et les problèmes de fondation (tassement différentiel). Un diagnostic précis de la cause profonde est essentiel pour sélectionner la stratégie d’entretien ou de réhabilitation appropriée, qui va du scellement de routine des fissures pour les fissures de faible sévérité à l’enlèvement et au remplacement en pleine épaisseur pour les fissures de sévérité élevée.

Les progrès dans la détection et la classification des fissures basées sur l’IA — utilisant des modèles de segmentation sémantique par apprentissage profond — permettent des relevés de fissures longitudinales automatisés, reproductibles et rentables qui s’alignent sur les protocoles établis de la FHWA LTPP, TxDOT et ASTM. Ces technologies transforment la gestion des chaussées en fournissant des données de dégradation détaillées et quantitatives à l’échelle du réseau avec un minimum d’effort humain.
