Pente Longitudinale

Définition et Objectif de la Pente Longitudinale

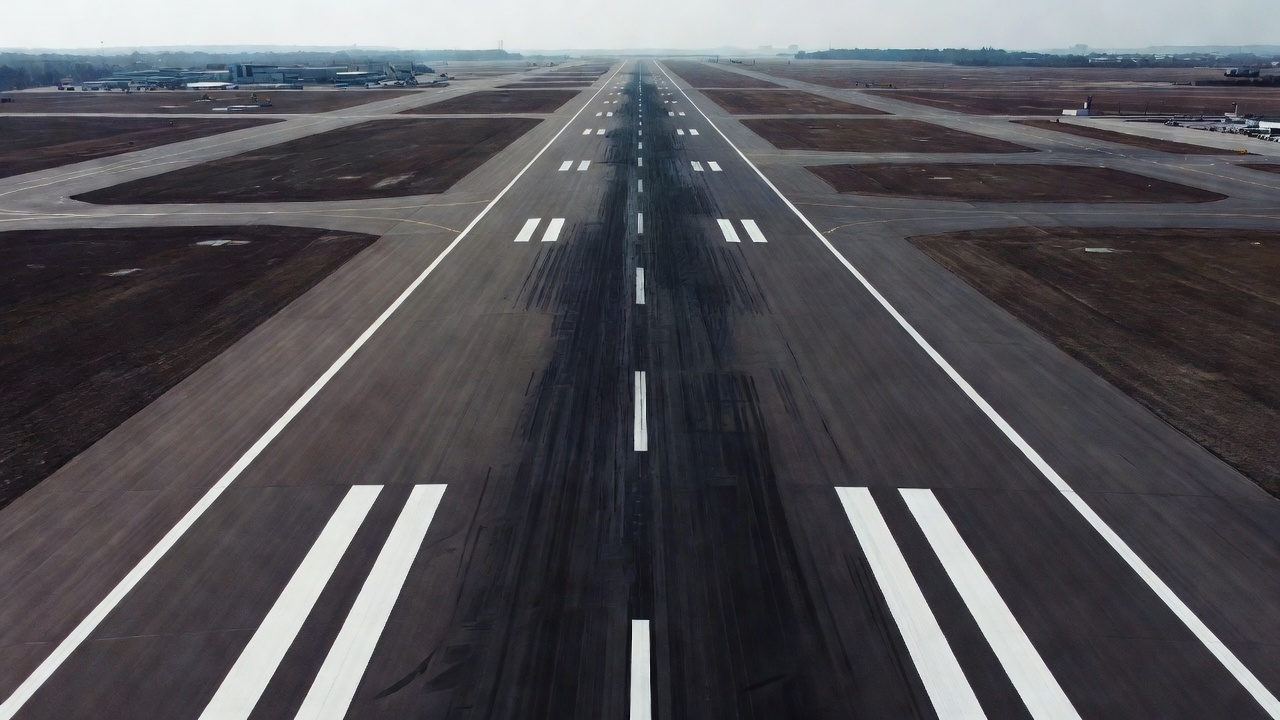

La pente longitudinale — également appelée pente de profil, pente de roulement, ou simplement pente — est l’inclinaison de la surface d’une chaussée mesurée le long de son axe longitudinal, dans le sens de la circulation des véhicules ou des aéronefs. Elle est exprimée en pourcentage calculé en divisant l’élévation ou l’abaissement vertical par la distance horizontale et en multipliant par 100. Une pente longitudinale de 1 % signifie que l’altitude de la chaussée change de 1 unité verticalement pour chaque 100 unités horizontalement — par exemple, un changement d’altitude de 1 m sur 100 m de longueur de piste.

L’expression mathématique de la pente longitudinale est :

G = (ΔAltitude / ΔDistance) × 100 %

Où G est la pente en pourcentage, ΔAltitude est le changement d’altitude (positif pour une montée, négatif pour une descente par rapport au sens de circulation), et ΔDistance est la distance horizontale sur laquelle le changement d’altitude se produit.

La pente longitudinale remplit trois fonctions principales sur les chaussées aéroportuaires. Premièrement, elle assure le drainage de surface le long de la chaussée. L’eau tombant sur la surface de la chaussée s’écoule le long de la pente longitudinale vers les points de collecte tels que les avaloirs, les bassins de collecte ou les bords de chaussée où la pente transversale l’achemine vers les fossés latéraux. Sans pente longitudinale adéquate, l’eau de surface stagnerait sur la chaussée, créant des risques opérationnels. Deuxièmement, la pente longitudinale affecte directement les performances des aéronefs pendant le décollage et l’atterrissage. Une pente montante augmente la distance de décollage car l’aéronef doit vaincre la composante gravitationnelle de la pente. Une pente descendante réduit la distance de décollage mais augmente la distance d’atterrissage. Pour chaque 1 % de pente de piste, la distance de décollage peut changer de 5 à 10 % selon le type d’aéronef et les conditions d’exploitation. Troisièmement, la pente longitudinale influence la distance de visibilité du pilote le long de la piste. Des pentes fortes ou des changements brusques de pente peuvent limiter la capacité du pilote à voir l’extrémité opposée de la piste ou d’autres aéronefs sur la chaussée, ce qui est essentiel pour la sécurité des opérations au sol.

La pente longitudinale doit être distinguée de la pente transversale (inclinaison transversale), qui est la pente mesurée perpendiculairement au sens de la circulation. La pente transversale régit le drainage latéral sur la largeur de la chaussée et la stabilité des véhicules dans les virages. Sur les pistes, la pente transversale varie typiquement de 1,0 % à 1,5 % pour les chaussées en béton et de 1,5 % à 2,0 % pour les chaussées en asphalte. La pente longitudinale et la pente transversale fonctionnent ensemble comme un système de drainage bidirectionnel — la pente longitudinale achemine l’eau le long de l’axe de la piste, tandis que la pente transversale déplace l’eau de l’axe vers les bords.

La conception de la pente longitudinale implique une tension fondamentale entre les exigences de drainage et les contraintes opérationnelles. Des pentes plus fortes améliorent le drainage en augmentant la vitesse d’écoulement et en réduisant l’épaisseur du film d’eau — l’équation de Manning pour l’écoulement en canal ouvert montre que la vitesse d’écoulement est proportionnelle à la racine carrée de la pente. Cependant, des pentes plus fortes dégradent les performances des aéronefs, augmentent la consommation de carburant au décollage, allongent les distances d’atterrissage et créent des limitations de visibilité pour les pilotes. Le processus de conception doit équilibrer ces facteurs concurrents pour produire un profil de pente qui satisfait toutes les exigences opérationnelles dans les contraintes du terrain existant.

Exigences de Pente de Piste selon l’OACI

L’Annexe 14 de l’OACI — Aérodromes, Volume I établit les normes internationales et les pratiques recommandées pour la conception géométrique des pistes, y compris la pente longitudinale. Ces exigences sont organisées par le Code de Référence d’Aérodrome, qui classe les pistes en fonction de deux composantes : le Numéro de Code (1 à 4) basé sur la longueur de champ de référence de l’aéronef, et la Lettre de Code (A à F) basée sur l’envergure des ailes et l’écartement des trains principaux extérieurs.

Pente Longitudinale Maximale

La pente longitudinale maximale autorisée sur une piste est déterminée par la composante numéro de code du Code de Référence d’Aérodrome, comme spécifié dans l’Annexe 14 de l’OACI, Tableau 3-1 :

Pour les pistes de Code Numéro 1 et 2, qui desservent généralement des aéronefs plus petits opérant sur des pistes plus courtes, la pente longitudinale maximale est de 1,25 %. Ces aéroports sont souvent confrontés à des contraintes de terrain plus difficiles — les sites plus petits ont moins de flexibilité pour le nivellement afin de respecter la norme de 1 %, et les longueurs de piste plus courtes réduisent le changement d’altitude total qu’une pente de 1,25 % produit sur la longueur de la piste.

Pour les pistes de Code Numéro 3 et 4, qui desservent des aéronefs commerciaux et de transport plus grands avec des longueurs de champ de référence de 1200 m ou plus, la pente longitudinale maximale est réduite à 1,0 %. L’exigence plus stricte reflète les vitesses d’exploitation plus élevées, les poids plus lourds et la plus grande sensibilité des performances des aéronefs plus grands. Une pente de 1 % sur une piste de 3000 m produit un changement d’altitude total de 30 m d’une extrémité à l’autre, ce qui crée déjà des effets significatifs sur les performances des aéronefs.

Limitation de Pente des Quarts d’Extrémité pour les Pistes de Code 4

L’Annexe 14 de l’OACI inclut une restriction supplémentaire spécifiquement pour les pistes de Code Numéro 4 (la plus grande catégorie). Lorsque le code numéro est 4, la pente longitudinale ne doit pas dépasser 1,25 % pour le premier et le dernier quart de la longueur de la piste. Cela signifie que sur une piste de 3600 m, les premiers 900 m depuis chaque seuil sont limités à une pente maximale de 0,8 % — 1,25 % au plus. Cette restriction reconnaît que les extrémités de la piste sont les zones les plus critiques pour les opérations des aéronefs. La course au décollage commence au seuil avec l’aéronef à son poids maximum au décollage ou près de celui-ci, et la phase d’accélération initiale est la plus sensible aux pentes montantes. De même, la phase de roulage à l’atterrissage et de décélération dans le dernier quart de la piste est la plus sensible aux pentes descendantes qui réduisent l’efficacité du freinage.

La restriction de pente des quarts d’extrémité soutient également les exigences de dégagement d’obstacles pour les procédures d’approche aux instruments. La surface d’approche, qui commence au seuil de la piste et s’étend vers l’extérieur et vers le haut, doit rester exempte d’obstructions. Des pentes de piste élevées près du seuil peuvent créer des conflits entre la surface d’approche et le terrain ou les infrastructures.

Changements de Pente

Les changements de pente longitudinale — transitions d’une pente à une autre — sont soumis à un contrôle plus strict que la pente maximale elle-même. L’Annexe 14 de l’OACI spécifie que lorsqu’un changement de pente longitudinale sur une piste est inévitable, la transition entre deux pentes consécutives doit être réalisée par une courbe verticale avec les exigences de rayon minimal suivantes :

Le taux de 1 % par 30 m (ou 1 % par 25 m) signifie que la pente ne doit pas changer de plus de 1 % sur tout segment de 30 m (ou 25 m) de la piste. Cela garantit effectivement que le rayon de la courbe verticale n’est pas inférieur au minimum spécifié. Un changement de pente de 2 % — par exemple, de +1,0 % à -1,0 % — nécessiterait une courbe verticale avec un rayon d’au moins 3 000 m et une longueur d’au moins 60 m pour les lettres de code C à F.

Ces exigences de changement de pente répondent à trois objectifs. Dégagement de queue d’aéronef — des changements brusques de pente au point où l’aéronef cabre pour le décollage pourraient faire heurter la queue contre la surface de la piste. Le Boeing 737, par exemple, a un angle de talonnage d’environ 10 à 12 degrés, et les changements de pente doivent être suffisamment progressifs pour que l’assiette de l’aéronef pendant le cabrage ne dépasse pas cette limite. Visibilité du pilote — les changements de pente créant des courbes verticales convexes (courbes en sommet) peuvent masquer l’extrémité opposée de la piste depuis la hauteur des yeux du pilote, particulièrement pendant l’arrondi à l’atterrissage. Accélération verticale — les changements brusques de pente produisent une accélération verticale qui peut affecter le confort des passagers, la retenue du fret et la charge structurelle de l’aéronef. Un taux de changement de pente de 1 % par 30 m correspond à une accélération centripète d’environ 0,017 g aux vitesses d’atterrissage typiques, ce qui est dans les limites de confort acceptables.

Le nombre de changements de pente le long d’une piste est également restreint. L’Annexe 14 de l’OACI recommande que la distance entre les points d’intersection de deux courbes verticales successives soit d’au moins 45 m multipliée par la somme des changements de pente absolus. Cela garantit que les transitions de pente sont suffisamment espacées pour éviter de cumuler les effets d’accélération verticale et pour fournir des zones de visibilité stables.

Exigences relatives aux Courbes Verticales

Une courbe verticale sur une piste est une transition parabolique entre deux pentes longitudinales droites. Le but de la courbe verticale est de fournir un changement doux et progressif d’une pente à une autre plutôt qu’une rupture angulaire brusque qui créerait des risques opérationnels. La géométrie d’une courbe verticale est définie par trois paramètres : la pente initiale (G₁), la pente finale (G₂) et la longueur de la courbe verticale (L).

La différence algébrique des pentes, A = |G₂ - G₁|, détermine la brusquerie de la courbe. Pour une longueur de courbe L donnée, une valeur plus grande de A produit une transition plus brusque. La longueur minimale de courbe requise par l’Annexe 14 de l’OACI est déterminée par l’exigence de rayon minimal. Pour une courbe verticale parabolique, la longueur minimale est liée au rayon minimal par :

L_min = A × R_min / 100

Où A est le changement de pente algébrique en pourcentage et R_min est le rayon minimal en mètres. Par exemple, pour la lettre de code E avec A = 2 % et R_min = 3 000 m, la longueur minimale de courbe verticale est L_min = 2 × 3000 / 100 = 60 m.

Exigences de Rayon de Courbe Verticale de l’OACI

L’Annexe 14 de l’OACI spécifie les rayons minimaux des courbes verticales pour les pistes en fonction du Code de Référence d’Aérodrome :

Le rayon extrêmement grand pour les pistes de Code 4F — 30 000 m — reflète les caractéristiques d’exploitation des très grands aéronefs comme l’Airbus A380 et le Boeing 747-8. Ces aéronefs ont des fuselages plus longs (73 m pour l’A380) et un risque de talonnage plus élevé pendant le cabrage. Une courbe verticale de 30 000 m de rayon produit une accélération verticale maximale de seulement 0,0003 g aux vitesses d’atterrissage typiques — pratiquement imperceptible pour les passagers et l’équipage.

Pour les pistes de Code 4 desservant les lettres de code C, D ou E — la catégorie la plus courante pour les grands aéroports commerciaux servant des aéronefs comme les Boeing 737, 767, 777, et les familles Airbus A320, A330, A350 — le rayon minimal est de 18 000 m. Cela offre une protection adéquate pour le dégagement de queue pendant le cabrage tout en s’adaptant aux contraintes de terrain qui existent souvent sur les sites aéroportuaires.

Placement des Courbes Verticales

Les courbes verticales sur les pistes doivent être situées de manière à éviter les zones opérationnelles critiques. L’OACI recommande qu’aucune courbe verticale ne soit placée à moins de 75 m d’une extrémité de piste pour les codes numéros 3 et 4, et à moins de 45 m pour les codes numéros 1 et 2. Cela garantit que la zone du seuil de piste — où l’aéronef touche le sol ou commence sa course au décollage — a une pente constante et prévisible. Les transitions de pente près des seuils pourraient amener le pilote à mal évaluer la hauteur d’arrondi lors de l’atterrissage ou créer une charge dynamique inégale sur le train d’atterrissage au moment critique du toucher des roues.

La courbe verticale doit également être positionnée pour maintenir une distance de visibilité adéquate le long de la piste. Sur les courbes convexes (en sommet), la courbe verticale limite la distance à laquelle un pilote à la hauteur standard des yeux (généralement 1,5 m au-dessus de la chaussée pour les aéronefs de transport) peut voir un autre aéronef ou véhicule sur la surface de la piste. La distance de visibilité requise est fonction de la vitesse d’exploitation et de l’ampleur du changement de pente. Pour les pistes de Code 4, la distance de visibilité minimale est la longueur de la piste ou la distance nécessaire pour voir un objet de 1 m de haut depuis une hauteur d’œil de pilote de 1,5 m — selon la moins contraignante.

Distance de Visibilité et Pente

La distance de visibilité le long d’une pente longitudinale de piste est un paramètre de sécurité critique qui régit la capacité du pilote à détecter et à réagir aux obstacles, autres aéronefs ou véhicules sur la surface de la piste. La Circulaire Consultative FAA AC 150/5300-13B — Airport Design spécifie les exigences de ligne de visée (LOS) pour les pistes en fonction du Code de Conception de Piste (RDC) .

Pour les pistes à vue (celles utilisées uniquement pour les approches à vue), les normes de la FAA exigent que tout point sur la surface de la piste soit visible depuis tout autre point sur la piste. Cela garantit qu’un pilote atterrissant sur la piste peut voir un aéronef ou un véhicule qui est entré sur la piste depuis une voie de circulation intersectant la piste ou depuis le seuil opposé. La norme est absolue — aucun creux caché, sommet ou inversion de pente n’est permis qui bloquerait la ligne de visée entre deux points quelconques de la chaussée de la piste.

Pour les pistes aux instruments, l’exigence de distance de visibilité est plus nuancée. Les normes de la FAA exigent que depuis tout point sur la piste, un pilote à une hauteur d’œil de 3,5 m (pour les catégories d’approche C, D et E) ou 1,5 m (pour les catégories A et B) puisse voir toute la surface de la piste. La hauteur d’œil plus élevée pour les aéronefs plus grands reflète la position plus haute du poste de pilotage des aéronefs de catégorie transport. La ligne de visée doit dégager tous les obstacles — y compris la surface de la chaussée elle-même sur les courbes verticales en sommet — avec un dégagement minimal de 0,3 m (1 pi) pour la sécurité.

La relation entre la pente longitudinale et la distance de visibilité sur les courbes verticales en sommet est régie par la relation géométrique suivante. Pour une courbe en sommet où la distance de visibilité S est inférieure à la longueur de courbe L :

L = (A × S²) / (200 × (√h₁ + √h₂)²)

Où A est la différence de pente algébrique en pourcentage, h₁ est la hauteur des yeux du pilote (m), h₂ est la hauteur de l’objet (m), et S est la distance de visibilité requise (m). Pour les applications sur pistes, le cas critique est la visibilité d’un objet 1,0 m de haut (représentant un véhicule ou une queue d’aéronef) depuis une hauteur d’œil de pilote de 1,5 m (petit aéronef) ou 3,5 m (grand aéronef).

Cette formule démontre que des changements de pente A plus importants nécessitent des courbes verticales L plus longues pour maintenir une distance de visibilité adéquate. Pour une piste de Code 4 avec une catégorie d’approche d’aéronef C, D ou E (hauteur d’œil de pilote 3,5 m) et un changement de pente de 2,0 %, la longueur minimale de courbe en sommet pour maintenir la visibilité d’un objet de 1,0 m est d’environ 270 m — considérablement plus longue que les longueurs minimales de courbe verticale requises par l’OACI pour l’accélération verticale et le dégagement de queue seuls.

Mesure de la Pente Longitudinale

La mesure de la pente longitudinale sur les chaussées aéroportuaires nécessite des méthodes de relevé qui fournissent une précision suffisante pour détecter les écarts par rapport aux spécifications de conception. La précision de mesure requise dépend de l’application : le contrôle qualité de construction nécessite généralement une précision verticale de ±2 à 3 mm, les essais de réception nécessitent une précision de ±3 à 5 mm, et l’inspection de routine pour les changements de pente dus au tassement peut tolérer une précision de ±5 à 20 mm selon la gravité des écarts anticipés.

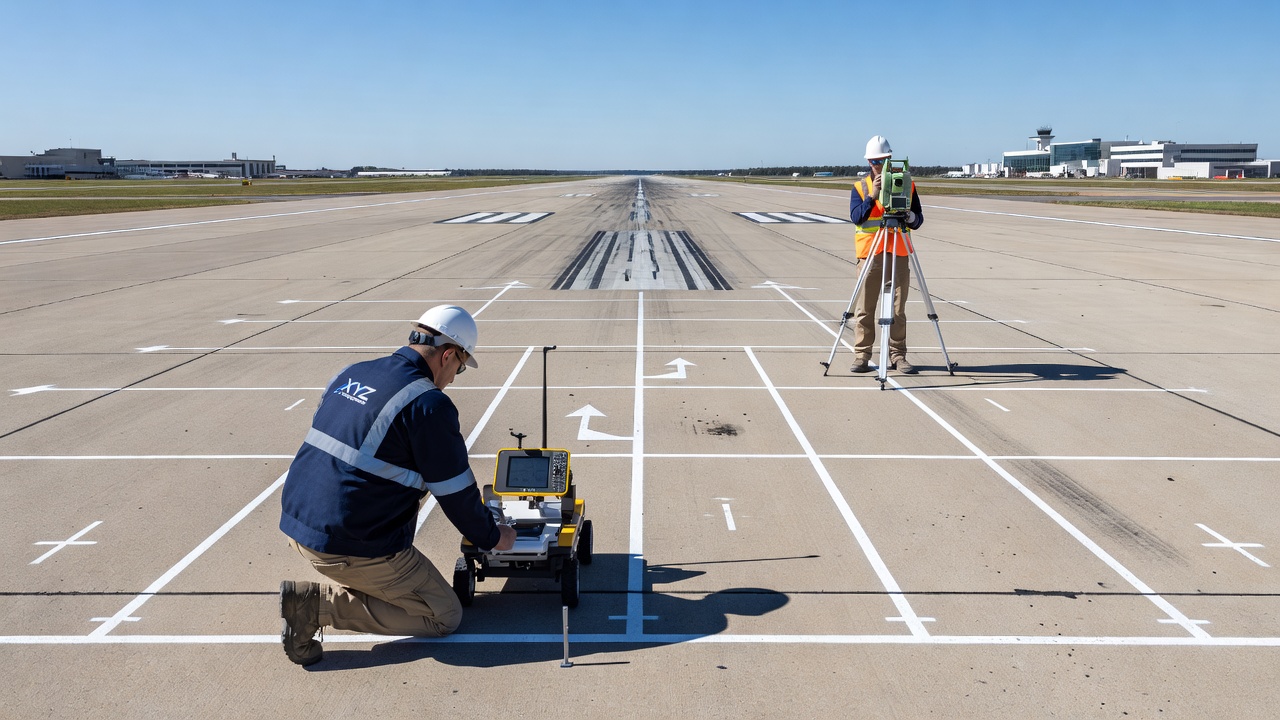

Relevé de Niveau Optique de Précision

Les relevés de niveau de Premier Ordre, Classe I offrent la plus haute précision pour la mesure de la pente longitudinale, atteignant une tolérance de fermeture de ±0,3√K mm où K est la distance en kilomètres. Le relevé utilise un niveau automatique optique ou numérique avec compensateur (généralement précis à ±0,3 seconde d’arc) et une mire de nivellement calibrée à ruban d’invar. Le relevé établit une boucle fermée de repères de nivellement sur des fondations profondes stables (généralement des pieux battus ou des piliers rocheux) et mesure l’altitude aux points de relevé espacés à intervalles de 5 à 30 m le long de l’axe de la piste et parfois le long de chaque bord.

La méthodologie de relevé suit l’ASTM E1364 — Standard Test Method for Measuring Road Roughness by Static Level Method. La mesure de Classe 1 nécessite une erreur de profil inférieure à 2 % de l’IRI et est utilisée pour les investigations forensiques et les essais de réception des nouvelles constructions. La Classe 2 (erreur de profil inférieure à 5 % de l’IRI) convient à l’évaluation de routine de l’état et à la gestion des chaussées.

Le résultat d’un relevé de niveau est un profil longitudinal — un graphique de l’altitude en fonction de la distance le long de la piste. À partir de ce profil, la pente réelle à chaque segment est calculée comme la différence d’altitude entre les points de relevé adjacents divisée par la distance horizontale. La comparaison de la pente réelle à la pente de conception révèle les zones où le tassement, le soulèvement ou les défauts de construction ont modifié la géométrie de la chaussée.

Balayage LiDAR

Le LiDAR terrestre (Light Detection and Ranging) et le LiDAR aérien offrent la capacité de mesure de pente la plus complète, capturant des profils de surface continus à partir de nuages de points denses avec une précision verticale typique de ±2 à 6 mm. Les scanners laser terrestres émettent jusqu’à 1 million d’impulsions laser par seconde et mesurent le temps de vol de retour pour calculer les coordonnées tridimensionnelles. Les systèmes LiDAR mobiles montés sur véhicules peuvent relever une piste entière à des vitesses de 30 à 60 km/h, collectant des nuages de points avec une densité de 100 à 500 points par mètre carré.

Les données du nuage de points sont traitées pour extraire le profil longitudinal le long de l’axe de la piste et de toute ligne de déport souhaitée (lignes de bord, lignes de voie de roulement). Les Modèles Numériques d’Altitude (MNA) générés à partir du nuage de points fournissent une surface d’altitude continue à partir de laquelle la pente est calculée en tout point. La détection de changements entre des relevés LiDAR séquentiels identifie des changements de pente aussi petits que 1 à 5 mm par an, révélant un tassement différentiel progressif avant qu’il n’atteigne des seuils critiques.

Pour les applications aéroportuaires, la Direction de la Recherche et du Développement Technologique Aéroportuaire de la FAA a validé l’utilisation du LiDAR pour l’évaluation de la géométrie des chaussées. Des études menées dans plusieurs aéroports américains ont démontré que les mesures de pente dérivées du LiDAR se comparent favorablement aux méthodes de relevé conventionnelles, avec l’avantage de fournir une couverture spatiale complète plutôt que des mesures ponctuelles discrètes. La recherche confirme que les changements de pente provenant de zones de tassement aussi faibles que 3 à 5 mm peuvent être détectés de manière fiable dans les données LiDAR avec un contrôle de relevé approprié.

Relevé GPS RTK

Le GPS cinématique temps réel (RTK) offre une précision verticale de ±2 à 5 cm avec une configuration station de base et rover. La station de base diffuse les données de correction au rover, éliminant les erreurs atmosphériques et d’orbite des satellites par correction différentielle. Les services RTK réseau utilisant plusieurs stations de référence atteignent des précisions verticales approchant ±1 à 2 cm dans les zones avec une bonne couverture cellulaire.

Le GPS RTK est bien adapté pour les relevés de pente sur de grandes surfaces où la précision relative point à point est plus importante que la précision d’altitude absolue. Un seul opérateur avec un rover RTK peut collecter 500 à 1000 relevés d’altitude par heure sur un réseau de chaussées aéroportuaires, ce qui en fait la méthode la plus efficace pour l’évaluation générale de l’état. La technique est moins précise que le nivellement optique ou le LiDAR pour détecter les petits changements de pente, mais tout à fait adéquate pour identifier les zones de tassement nécessitant une investigation plus approfondie.

La Précision Verticale (VPR) du GPS RTK est limitée par la géométrie des satellites (mesurée par le Position Dilution of Precision, PDOP), les interférences multitrajets des structures adjacentes et les conditions atmosphériques. Pour une mesure optimale de la pente, les relevés doivent être effectués avec un PDOP inférieur à 3, au moins 6 satellites en vue, et un minimum de 5 minutes d’occupation à chaque point pour moyenner les lectures verticales.

Profileurs Inertiels et Profilographes

Les profileurs inertiels mesurent le profil longitudinal de la chaussée à la vitesse de circulation en utilisant des accéléromètres pour établir une référence inertielle et des capteurs laser pour mesurer la distance verticale entre le corps du véhicule et la surface de la chaussée. L’accéléromètre suit le mouvement vertical du corps du véhicule lorsqu’il parcourt la chaussée, et les capteurs de déplacement laser mesurent la hauteur instantanée entre le véhicule et la chaussée. En combinant ces deux mesures, le profileur calcule le profil d’altitude absolu de la chaussée.

Les profileurs inertiels fonctionnent selon l’ASTM E950 — Standard Test Method for Measuring the Longitudinal Profile of Traveled Surfaces. La norme définit quatre classes de précision basées sur l’erreur quadratique moyenne (RMS) du profil :

La sortie du profileur inclut l’Indice de Rugosité International (IRI), exprimé en m/km, qui est bien corrélé à la qualité de roulement et à l’état de la chaussée. Pour les chaussées aéroportuaires, la FAA spécifie des seuils d’IRI acceptables dans l’AC 150/5380-6C : un IRI inférieur à 2,5 m/km indique un bon état de surface, 2,5–4,0 m/km indique un état passable nécessitant une surveillance, et un IRI supérieur à 4,0 m/km indique un mauvais état nécessitant une investigation. Les changements de pente longitudinale dus au tassement différentiel produisent des pics d’IRI localisés qui sont facilement identifiables dans le profil de rugosité.

Les profilographes — dispositifs mécaniques à roues multiples qui tracent physiquement la surface de la chaussée — fournissent un enregistrement graphique du profil longitudinal. Le profilographe de type Californie utilise un cadre de 7,6 m (25 pi) avec une roue à chaque extrémité et une roue d’enregistrement au centre. Lorsque le dispositif se déplace le long de la chaussée, la roue centrale enregistre les écarts par rapport à la ligne de référence du cadre. La sortie est un Indice de Profil (PI), calculé comme l’écart cumulé par rapport à la ligne de référence par unité de distance, généralement exprimé en mm/km.

Photogrammétrie par Drone

La photogrammétrie par véhicule aérien sans pilote (UAV) utilise des algorithmes de structure par mouvement pour traiter des photographies se chevauchant en modèles tridimensionnels. Avec un contrôle au sol approprié, la précision verticale peut atteindre ±2 à 5 cm — comparable au GPS RTK mais avec une densité spatiale considérablement plus grande. Un seul vol de drone peut relever une piste de 3000 m en 15 à 20 minutes, collectant 500 à 1000 images se chevauchant traitées en un nuage de points contenant 50 à 100 millions de points.

Le flux de travail photogrammétrique commence par la planification de mission à l’aide d’un logiciel de planification de vol qui définit l’altitude de vol (généralement 50 à 120 m AGL), le recouvrement longitudinal (70–80 %) et le recouvrement latéral (60–70 %). Des points de contrôle au sol (GCP) d’au moins 5 par hectare sont placés à des emplacements relevés et utilisés pour géoréférencer le modèle. Les images sont traitées dans un logiciel de photogrammétrie (tel qu’Agisoft Metashape, Pix4D ou RealityCapture) qui détecte les caractéristiques communes sur les images se chevauchant, calcule les positions des caméras et génère un nuage de points dense.

À partir du nuage de points, un Modèle Numérique de Surface (MNS) est généré à une résolution de 2 à 10 cm par pixel. Le profil de pente longitudinale est extrait le long de tout chemin souhaité sur le MNS en échantillonnant les altitudes à intervalles de 0,5 à 2,0 m. Le profil résultant peut être comparé aux pentes de conception ou aux profils de relevés précédents pour détecter les changements de pente.

Le programme R&D Technologique Aéroportuaire de la FAA a mené une validation approfondie de la photogrammétrie par drone pour l’inspection des chaussées, concluant qu’avec une distance d’échantillonnage au sol de 2 mm/pixel, les relevés par drone peuvent détecter les dégradations de la chaussée et les changements de géométrie avec une précision équivalente à l’inspection traditionnelle au sol. Les changements de pente aussi petits que 5 à 10 mm peuvent être détectés de manière fiable avec un contrôle GCP approprié.

Changements de Pente dus au Tassement Différentiel

Le tassement différentiel est la cause la plus fréquente des changements de pente longitudinale dans les chaussées aéroportuaires existantes. Lorsque la plateforme ou les couches de chaussée sous-jacentes se tassent de manière inégale — de quantités différentes à différents endroits — la surface de la chaussée se déforme en une dépression qui modifie le profil de pente longitudinale. Ces changements de pente peuvent aller de quelques millimètres à des dizaines de centimètres, selon l’ampleur du tassement et l’étendue de la zone affectée.

Mécanisme du Changement de Pente Induit par le Tassement

Le tassement différentiel produit une inversion de pente caractéristique — la surface de la chaussée passe de la pente de conception à une pente localisée plus forte (inclinaison accrue), puis s’aplatit au fond de la dépression, puis revient à la pente de conception par une pente inversée. Aux marges de la zone de tassement, la pente locale peut être 2 à 3 fois la pente de conception, créant des sections inclinées localisées qui violent les critères de changement de pente de l’OACI même si la pente globale de la piste reste dans les limites.

La relation entre l’ampleur du tassement et le changement de pente dépend de la longueur d’onde de la dépression de tassement. Un tassement peu profond et large (par exemple, 10 mm sur 50 m) produit un changement de pente de seulement 0,04 % — négligeable pour les besoins opérationnels. Un tassement localisé et prononcé (par exemple, 20 mm sur 5 m) produit un changement de pente de 0,8 % — significatif et potentiellement supérieur aux critères de l’OACI pour les taux de changement de pente. Le paramètre critique est la distorsion angulaire (δ/L), où δ est l’ampleur du tassement et L est la distance horizontale sur laquelle le tassement se produit.

Pour les chaussées aéroportuaires, la méthodologie de l’Indice de Condition de Chaussée (PCI) de la FAA (ASTM D5340) identifie la dégradation liée au tassement comme une « Dépression » — une zone localisée basse de la surface de la chaussée. La sévérité de la dépression est classée comme suit :

Causes Courantes du Tassement sur les Chaussées Aéroportuaires

Conditions de plateforme variables — les changements latéraux de type de sol, de rigidité ou de compressibilité sur l’empreinte de la chaussée provoquent un tassement différentiel car différentes zones de sol se compressent différemment sous les mêmes charges de surface. Une transition d’un till glaciaire dense à une argile alluviale molle, par exemple, peut produire un tassement différentiel de 25 à 75 mm sur une distance de 30 à 60 m, créant des changements de pente de 0,1 à 0,3 %.

Mauvais compactage pendant la construction — les zones de plateforme compactées en dessous de la densité spécifiée (généralement 95 % de la densité sèche maximale Proctor Modifié selon l’ASTM D1557) subissent une densification supplémentaire sous le chargement du trafic. Les zones meubles peuvent se consolider de 10 à 30 mm sous le trafic aérien lourd, produisant des changements de pente localisés de 0,2 à 0,6 %.

Plateforme en argile expansive — les cycles humide-sec dans les sols expansifs (IP supérieur à 35, Indice d’Expansion supérieur à 90) produisent des mouvements saisonniers de soulèvement et de tassement de 10 à 50 mm. Le mouvement différentiel produit des changements de pente qui fluctuent saisonnièrement, rendant une évaluation par un seul relevé peu fiable. De multiples relevés sur différentes saisons sont nécessaires pour caractériser l’amplitude complète du mouvement.

Soulèvement par le gel et affaiblissement au dégel — dans les climats froids, la formation de lentilles de glace peut soulever la chaussée de 25 à 150 mm pendant l’hiver. Le dégel printanier libère cette eau dans la plateforme, réduisant le module résilient (Mr) du sol de 50 à 90 % et provoquant un tassement différentiel sous le trafic. Les changements de pente résultants peuvent dépasser 1,0 % au cours de la première saison de trafic après le dégel.

Consolidation de plateforme molle — les sols à grains fins saturés sous les remblais subissent une consolidation dépendante du temps qui peut se poursuivre pendant 5 à 25 ans après la construction. Un tassement de consolidation primaire de 50 à 200 mm est courant dans les plateformes en argile molle, produisant des changements de pente de 0,3 à 1,0 % le long des transitions de tassement.

Fuite de réseaux enterrés et affouillement — l’érosion souterraine provenant de fuites de conduites d’eau, d’égouts sanitaires ou de canalisations de drainage lessive les particules fines du sol, créant des vides sous la chaussée. Lorsque ces vides s’effondrent ou que la chaussée les pont, des changements brusques de pente de 1 à 5 % peuvent se produire sur de courtes distances — parmi les défauts de pente les plus dangereux en raison de leur soudaineté.

Conséquences d’une Pente Longitudinale ou d’un Changement de Pente Excessifs

Une pente longitudinale excessive — que ce soit due à des limitations de conception, des défauts de construction ou un tassement différentiel — crée de multiples risques opérationnels et de sécurité sur les chaussées aéroportuaires.

Dégradation des Performances des Aéronefs

Chaque 1 % de pente de piste modifie les distances de décollage et d’atterrissage d’environ 5 à 10 % selon le type d’aéronef et le poids. Pour un Boeing 737-800 au poids maximal au décollage sur une piste de 3000 m, une pente montante persistante de 1 % augmente la distance de décollage d’environ 200 à 300 m — représentant une pénalité de distance de 7 à 10 %. Cela peut réduire le poids maximal autorisé au décollage ou nécessiter l’utilisation de distances déclarées (Distance de Décollage Disponible, Distance de Décollage au Roulage Disponible, Distance Accélération-Arrêt Disponible) qui limitent la charge utile.

Pour les atterrissages en descente, l’effet est inversé mais tout aussi significatif. Une pente descendante de 1 % augmente la distance d’atterrissage d’environ 5 à 10 % car l’aéronef doit dissiper à la fois son énergie cinétique avant et l’énergie potentielle gravitationnelle de la descente le long de la pente.

La FAA exige que les calculs de performance de décollage et d’atterrissage tiennent compte de la pente de la piste à travers les données de performance du Manuel de Vol de l’Aéronef (AFM) . Les ingénieurs de performance aéronautique appliquent des facteurs de correction pour la pente de la piste, et les décisions de dispatching doivent respecter les limites de performance corrigées. Les changements de pente qui se développent au fil du temps en raison du tassement peuvent rendre des pistes auparavant acceptables marginales pour certaines opérations d’aéronefs sans que l’exploitant de l’aéroport ait immédiatement conscience du changement.

Risque d’Aquaplanage

Les changements de pente longitudinale qui créent des zones de stagnation — dépressions localisées où l’eau s’accumule — produisent des risques d’aquaplanage pour les aéronefs. Lorsque l’eau stagnante sur la surface de la piste dépasse environ 3 mm de profondeur, les pneus d’aéronef à des vitesses supérieures à 70 nœuds peuvent subir un aquaplanage dynamique, où le pneu roule sur une couche d’eau sans contact avec la chaussée. À ce stade, l’efficacité du freinage est essentiellement éliminée, le contrôle directionnel est perdu et l’aéronef peut déraper de manière incontrôlée.

La Circulaire Consultative de la FAA AC 150/5320-5C — Airport Drainage Design fournit des directives sur les épaisseurs de film d’eau acceptables. Pour les pistes utilisées par des aéronefs de catégorie transport, la conception doit limiter la stagnation à des profondeurs d’eau inférieures à 3 mm dans la zone opérationnelle critique (2/3 centraux de la longueur de la piste). Les changements de pente longitudinale qui produisent des dépressions dépassant 3 mm de profondeur nécessitent une correction ou, au minimum, l’application d’un rechargement rainuré ou d’une couche de roulement poreuse pour fournir des voies d’évacuation de l’eau pour les pressions d’empreinte des pneus.

La relation entre la profondeur de stagnation et le changement de pente est directe. Une dépression produisant une profondeur de stagnation de 5 mm nécessite une inversion de pente d’au moins 0,5 à 1,0 % aux bords de la dépression pour confiner la zone de stagnation. La gravité du danger ne dépend pas seulement de la profondeur mais aussi de l’étendue de la zone stagnante — une stagnation peu profonde sur une grande surface peut être plus dangereuse qu’une stagnation profonde sur une petite surface car elle affecte un segment plus long du roulage à l’atterrissage.

Génération de FOD

Les changements de pente excessifs peuvent générer des Débris d’Objets Étrangers (FOD) par plusieurs mécanismes. Faille de joint — les décalages verticaux aux joints de chaussée dus au tassement différentiel — crée des bords de dalle qui peuvent se briser sous la charge du trafic, produisant des fragments de béton meubles qui deviennent des FOD. Fissuration par traction due aux contraintes de flexion induites par la pente dans la dalle de chaussée produit des bords de fissure qui s’écaillent sous le trafic, générant des débris de la taille de granulats. Désintégration de surface dans les zones déprimées où la stagnation d’eau a affaibli la surface de la chaussée produit du matériau meuble que le souffle des réacteurs peut disperser sur la piste.

La FAA AC 150/5380-6C spécifie que les écarts de surface de la chaussée dépassant 6 mm sous une règle de 4,5 m créent un risque de FOD et nécessitent une investigation. Pour le faillage de joints sur les pistes, les seuils de sévérité sont :

Qualité de Roulement et Charge Structurelle

Les changements de pente longitudinale produisent une accélération verticale qui affecte le confort des passagers, la retenue du fret et la fatigue structurelle de l’aéronef. L’accélération verticale a_v subie par un aéronef traversant une courbe verticale à la vitesse V est :

a_v = V² / R

Où V est la vitesse en m/s et R est le rayon de la courbe verticale en mètres. Pour un changement de pente de 1 % par 30 m (la limite de l’OACI), le rayon de courbe verticale équivalent est d’environ 3 000 m. À une vitesse d’atterrissage de 70 m/s (environ 136 nœuds), l’accélération verticale est :

a_v = (70)² / 3000 = 1,63 m/s² ≈ 0,17 g

Cette accélération est dans les limites acceptables pour le confort des passagers (généralement 0,2 à 0,3 g pour l’accélération verticale). Cependant, les changements de pente induits par le tassement qui concentrent la transition de pente sur des distances plus courtes — par exemple, une faille à un joint produisant un décalage de 15 mm sur 1 m — produisent des accélérations verticales instantanées de 5 à 10 m/s² qui peuvent causer des blessures aux passagers, un déplacement du fret et une fatigue structurelle de l’aéronef.

Le système de Numéro de Classification d’Aéronef/Numéro de Classification de Chaussée (ACN/PCN) utilisé pour la classification de charge des chaussées aéroportuaires ne tient pas directement compte de la charge dynamique induite par la pente. Cependant, les changements de pente excessifs qui provoquent une charge d’impact dynamique peuvent effectivement augmenter la charge sur la chaussée au-dessus de la charge statique au train, accélérant la détérioration de la chaussée dans la zone de tassement.

Restriction de la Distance de Visibilité

Les changements de pente induits par le tassement sur les courbes verticales en sommet peuvent réduire la distance de visibilité du pilote en dessous des seuils acceptables. Une dépression sur une courbe verticale convexe réduit effectivement le rayon de la courbe en sommet, raccourcissant la distance à laquelle un pilote peut voir la surface de la piste devant lui. Dans les cas extrêmes — dépressions de tassement de 50 à 100 mm sur 30 à 50 m — la distance de visibilité peut être réduite de 20 à 30 %, violant potentiellement l’exigence que tout point de la piste soit visible depuis tout autre point.

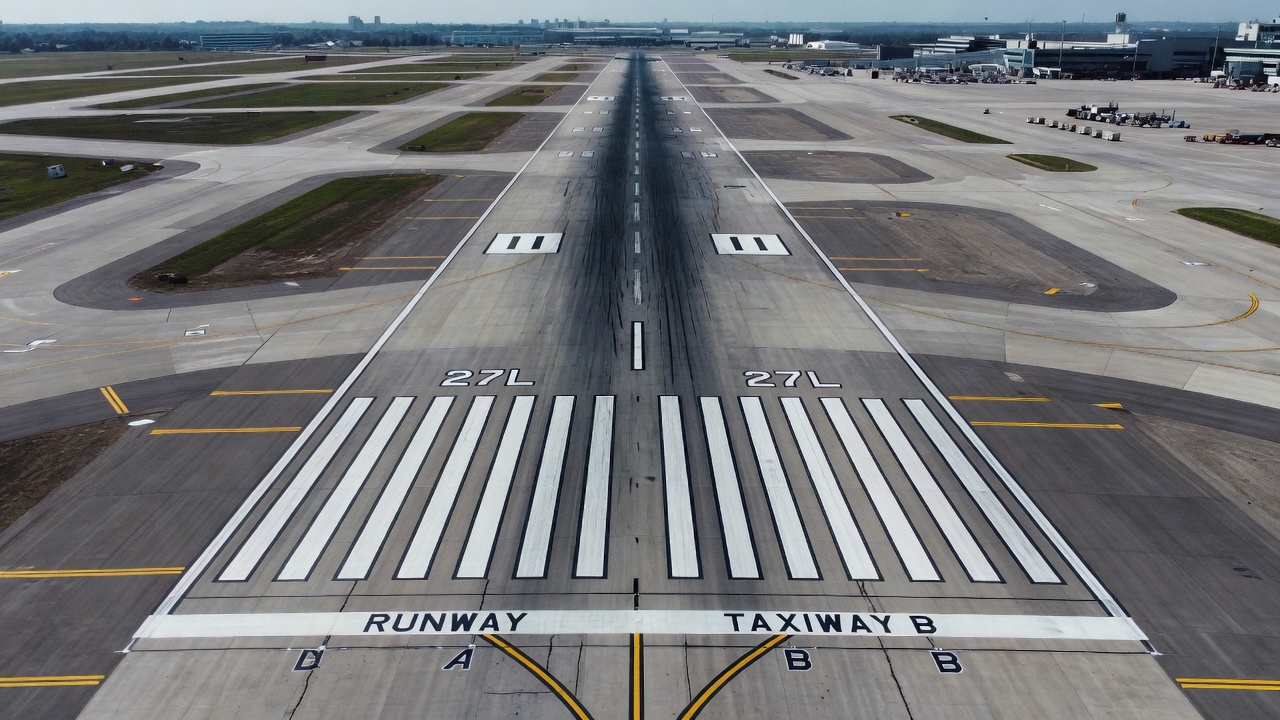

Inspection de la Pente par Relevés Drone

L’inspection par drone pour les changements de pente longitudinale est devenue une pratique courante dans les grands aéroports du monde entier, offrant des avantages significatifs par rapport aux méthodes de relevé traditionnelles au sol en termes de vitesse de couverture, de densité spatiale et de sécurité opérationnelle.

Méthodologie d’Inspection

Une inspection de pente longitudinale par drone suit un flux de travail structuré :

Planification de mission — la piste est divisée en blocs de vol qui respectent les restrictions de l’espace aérien et permettent une gestion sûre des batteries. L’altitude de vol est définie pour atteindre la Distance d’Échantillonnage au Sol (GSD) requise — généralement 1 à 3 cm/pixel pour l’inspection de pente, et 1 à 2 mm/pixel pour la détection détaillée des fissures. Un recouvrement longitudinal de 70 à 80 % et un recouvrement latéral de 60 à 70 % garantissent une couverture complète.

Exécution du vol — le drone vole suivant une grille le long et en travers de la piste, collectant des images géoréférencées à des intervalles qui fournissent le recouvrement requis. Les drones modernes comme le DJI Matrice 350 RTK ou l’Autel EVO II Pro peuvent couvrir une piste de 3000 m × 45 m en 15 à 25 minutes de temps de vol effectif, nécessitant un à trois changements de batterie selon les conditions de vent. Le géoréférencement cinématique temps réel (RTK) intégré au drone fournit une précision de positionnement de la caméra de 2 à 5 cm sans points de contrôle au sol.

Contrôle au sol — pour la mesure de pente la plus précise, des points de contrôle au sol (GCP) sont placés à intervalles de 100 à 200 m le long des bords de la piste et relevés avec un GPS RTK ou une station totale. Chaque GCP est une cible haute visibilité (généralement un motif de croix noir et blanc de 30 cm × 30 cm) qui apparaît clairement dans l’imagerie du drone. Les GCP ancrent le modèle photogrammétrique aux coordonnées absolues et éliminent l’erreur de dérive cumulée qui peut se produire dans le géoréférencement par GPS seul.

Traitement photogrammétrique — les images sont traitées dans un logiciel spécialisé qui détecte les points de caractéristiques communs sur les images se chevauchant, calcule les positions de la caméra pour chaque image via des algorithmes de Structure par Mouvement (SfM) , et génère un nuage de points dense par reconstruction Multi-Vue Stéréo (MVS) . Le nuage de points résultant contient des millions de points avec des coordonnées 3D, à partir desquels un Modèle Numérique de Surface (MNS) est extrait à une résolution de 2 à 10 cm.

Extraction et analyse de profil — le profil de pente longitudinale est extrait du MNS le long de l’axe de la piste et des lignes de voie de roulement désignées. Les données d’altitude sont échantillonnées à intervalles de 0,5 à 2,0 m pour produire un profil d’altitude continu. La pente locale est calculée pour chaque segment comme la différence d’altitude divisée par la longueur du segment. Le profil de pente résultant est comparé au profil de pente de conception pour identifier les zones où le tassement, le soulèvement ou les défauts de construction ont modifié la géométrie de la chaussée.

Cartographie des écarts — les zones de changement de pente sont identifiées lorsque la pente réelle s’écarte de la pente de conception de plus que les seuils spécifiés. L’analyse produit des cartes d’écarts codées par couleur qui montrent la distribution spatiale des changements de pente sur le réseau de chaussées, identifiant directement les zones de tassement nécessitant une investigation au sol ou une réparation.

Étude de Cas : Aéroport Paris Charles de Gaulle (CDG)

En 2016, ADP (Groupe Aéroports de Paris) a réalisé ce qui était alors la plus grande inspection de chaussée par drone au monde sur une piste de l’aéroport Paris Charles de Gaulle. Une superficie de plus de 200 000 m² a été capturée en environ 1 heure 45 minutes de temps de vol, divisée en neuf segments courts pour minimiser les perturbations des opérations aéroportuaires. Chaque segment a duré environ 18 minutes, avec des vols soigneusement coordonnés avec le contrôle du trafic aérien pendant les intervalles dans le trafic.

Le drone a collecté une ortho-imagerie ultra-haute résolution avec une distance d’échantillonnage au sol de 2 à 3 mm/pixel — suffisante pour résoudre des fissures de chaussée aussi fines que 1 à 2 mm de largeur. L’orthomosaïque résultante a été utilisée pour générer un Modèle Numérique de Surface détaillé à partir duquel les profils de pente longitudinale ont été extraits le long de l’axe de la piste et des voies de roulement. L’analyse, documentée dans un rapport numérique interactif, a identifié des changements de pente dus à un tassement localisé qui ont ensuite été vérifiés par un relevé au sol. L’inspection répondait aux normes de l’OACI et de l’EASA pour l’évaluation de la géométrie des chaussées et a été utilisée pour prioriser les zones de réparation pour le programme d’entretien des chaussées de l’aéroport.

Étude de Cas : Essais Technologiques de la FAA

La Direction de la Recherche et du Développement Technologique Aéroportuaire de la FAA a mené des essais multi-aéroports en 2020-2022 pour développer des procédures d’intégration des drones dans les Programmes de Gestion des Chaussées aéroportuaires. Des tests dans cinq aéroports américains — dont l’Aéroport du Comté de Habersham (GA) et l’Aéroport Roosevelt (NJ) — ont établi des flux de travail de collecte de données pour l’inspection de pente.

Un total de 97 missions ont été effectuées dans des conditions variées, accumulant environ 1,5 To de données d’imagerie. Le rapport final de la FAA a confirmé que tous les types de dégradations identifiés dans les relevés PCI traditionnels au sol pouvaient être identifiés dans l’imagerie par drone lorsque la GSD était de 2 mm/pixel ou mieux. Les changements de pente dus au tassement différentiel ont été détectés de manière fiable lorsque l’ampleur du tassement dépassait 5 mm sur une distance de 5 m ou plus — correspondant à un changement de pente de 0,1 %.

La recherche de la FAA a conclu que l’inspection de pente par drone est équivalente à l’inspection PCI visuelle traditionnelle en termes de résultats mais offre une couverture 2 à 5 fois plus rapide et fournit des enregistrements numériques d’archives qui permettent la détection des changements d’année en année.

Méthodes de Correction de Pente

Lorsque les changements de pente longitudinale dus au tassement ou aux défauts de construction dépassent les seuils acceptables, une action corrective est nécessaire. Le choix de la méthode de correction dépend de l’étendue et de l’ampleur de l’écart de pente, du type de chaussée (asphalte ou béton), des exigences de trafic, des contraintes opérationnelles et du budget.

Rechargement en Enrobé

Le rechargement en enrobé avec épaisseur variable est la méthode la plus courante pour corriger la pente longitudinale dans les chaussées souples. Une couche de nivellement d’enrobé est posée avec une épaisseur variable pour combler les dépressions et restaurer le profil longitudinal de conception, suivie d’une couche de roulement uniforme de 40 à 60 mm d’épaisseur.

L’épaisseur de la couche de nivellement est déterminée à partir du relevé des écarts de pente. Pour une dépression de 20 mm de profondeur maximale sur 25 m de longueur, la couche de nivellement varierait de 0 mm sur les bords à 25–30 mm au point le plus profond (en tenant compte de la tolérance de compactage). L’épaisseur du rechargement doit répondre aux exigences structurelles minimales — généralement 75 à 100 mm d’épaisseur totale de rechargement pour les chaussées d’aéronefs légers, 100 à 150 mm pour les chaussées d’aéronefs de transport — pour éviter la délamination et la fissuration par réflexion.

Le rechargement doit également traiter l’impact sur le dégagement vertical. Un rechargement qui modifie l’altitude de la chaussée de 50 à 100 mm peut affecter la hauteur des feux de bord de piste, le dégagement des signaux d’aides à la navigation, la hauteur des avaloirs de drainage et la hauteur du seuil de porte d’aéronef aux positions de stationnement. Ces effets secondaires nécessitent une coordination minutieuse avec les services d’exploitation et de maintenance de l’aéroport.

Fraisage à Froid et Resurfaçage

Le fraisage à froid (cold planing) enlève la chaussée existante à une profondeur contrôlée pour restaurer le profil longitudinal, suivi d’un resurfaçage avec un nouvel enrobé ou du béton. La fraiseuse utilise un tambour rotatif avec des dents de coupe en carbure de tungstène pour enlever 25 à 150 mm de chaussée en un seul passage, avec un contrôle d’altitude à partir d’une référence laser ou d’un cordeau.

Le fraisage à froid est préféré lorsque le tassement a créé des erreurs de pente positives (points hauts) ainsi que des erreurs négatives (points bas), ou lorsque le dégagement vertical ne peut pas accommoder un rechargement. Le procédé peut restaurer le profil longitudinal à ±3 mm de la pente de conception lorsqu’il est guidé par un système de référence d’altitude contrôlé par laser. La surface fraisée offre une surface de liaison propre pour le nouveau rechargement, améliorant la résistance de la liaison intercouche par rapport à la construction par rechargement sur surface existante.

Vérinage de Dalles (Mudjacking) pour les Chaussées en Béton

Le vérinage de dalles — également appelé mudjacking ou injection de coulis sous pression — injecte un coulis cimentaire sous les dalles de béton tassées pour les soulever jusqu’à la pente de conception. Le coulis, typiquement un mélange de 1 partie de ciment Portland pour 2 à 4 parties de sable avec de l’eau pour la pompabilité, est injecté à des pressions de 150 à 400 psi à travers des trous de 40 à 50 mm de diamètre forés dans la dalle.

Le processus de soulèvement est surveillé en continu à l’aide de comparateurs ou de niveaux laser placés aux points de relevé sur la surface de la dalle. Le technicien contrôle l’injection pour atteindre la levée ciblée — généralement à ±3 mm de la pente de conception — et le coulis durcit à une résistance à la compression de 3 à 7 MPa en 24 à 48 heures. Le coût varie de 3 à 8 dollars par pied carré, et la méthode n’est efficace que pour les dalles structurellement intactes.

L’injection de mousse de polyuréthane offre une alternative au coulis cimentaire, avec les avantages d’un temps de durcissement de 15 minutes (contre 24 à 48 heures), d’une légèreté (40 à 60 lb/pi³), et d’un contrôle précis de la levée grâce à la nature autolimitante de la mousse expansible. La mousse se dilate de 20 à 30 fois son volume liquide en quelques secondes après l’injection, comblant les vides et soulevant la dalle à la pente. Le coût varie de 9 à 14 dollars par pied carré, et la durée de vie est de 10 à 20 ans.

Remplacement de Dalles en Pleine Profondeur

Lorsque les dalles de béton sont gravement fissurées ou que la plateforme a subi une consolidation significative, le remplacement de dalles en pleine profondeur offre la correction définitive. La dalle détériorée est sciée pour former une forme rectangulaire nette, brisée et enlevée avec un marteau hydraulique, et la plateforme est recomptactée ou stabilisée avant de placer le nouveau béton.

La nouvelle dalle doit inclure un rétrofit de goujons aux joints transversaux pour restaurer le transfert de charge. Des goujons de 32 à 38 mm de diamètre, 450 mm de long sont installés dans des trous forés à mi-épaisseur de la dalle, scellés avec de l’époxy ou un coulis non rétractable, et alignés parallèlement à la surface de la chaussée et à l’axe. Les joints sont scellés avec un mastic silicone (ASTM C920). Le remplacement de dalle coûte 8 à 20 dollars par pied carré et offre une durée de vie de 15 à 25 ans.

Reconstruction Complète

Pour les défauts de pente généralisés affectant de grandes surfaces de chaussée — généralement lorsque plus de 20 à 30 % de la surface de la chaussée présente des écarts de pente dépassant les seuils — la reconstruction de la chaussée offre la solution à long terme la plus efficace. La reconstruction implique l’enlèvement de la structure de chaussée existante, le ré-nivellement de la plateforme au profil longitudinal de conception, le re-compactage à la densité spécifiée (95 % du Proctor Modifié), et la mise en place de nouvelles couches de chaussée selon la section structurelle d’origine.

Les coûts de reconstruction sont généralement 3 à 5 fois plus élevés que le rechargement ou le remplacement de dalles, mais ils traitent la cause profonde du tassement — la déficience de la plateforme — plutôt que seulement le symptôme de surface. Pour les pistes desservant des opérations d’aéronefs critiques, la reconstruction peut être la seule option acceptable lorsque le tassement a atteint des ampleurs qui compromettent la sécurité ou la fiabilité opérationnelle.

Pente Longitudinale et Gestion des Chaussées

La pente longitudinale est un paramètre clé dans les Systèmes de Gestion des Chaussées (PMS) pour les chaussées aéroportuaires. La FAA exige que tous les aéroports bénéficiant d’obligations fédérales maintiennent un Programme d’Entretien des Chaussées qui comprend des inspections régulières et une évaluation de l’état. L’Indice de Condition de Chaussée (PCI) selon l’ASTM D5340 évalue l’état de la chaussée sur une échelle de 0 à 100, les valeurs de PCI inférieures à 55 déclenchant généralement une planification de réhabilitation.

Les dégradations liées à la pente sont notées dans la méthodologie PCI comme des types de dégradation distincts. Le tassement (dépression) est évalué en fonction de la profondeur et de l’étendue, le faillage est évalué en fonction du décalage vertical et de la fréquence, et la stagnation est évaluée en fonction de la profondeur d’eau et de la zone affectée. L’effet combiné de ces dégradations sur le score PCI détermine la priorité et le calendrier de la réhabilitation.

Fréquence de Surveillance de la Pente

La FAA recommande les fréquences d’inspection suivantes pour les dégradations de chaussée liées à la pente :

Ces intervalles supposent des conditions de chaussée stables. Lorsqu’un tassement a été identifié sur des sections de chaussée adjacentes, ou lorsque la chaussée se trouve dans un environnement sujet au tassement (plateforme molle, sections de remblai, sols expansifs), la fréquence des relevés de pente doit être augmentée à des intervalles annuels ou semestriels jusqu’à ce que les taux de tassement se stabilisent en dessous de 1 mm par an.

Intégration des Données de Pente dans le PMS

Les données de pente longitudinale provenant de relevés, du LiDAR ou d’inspection par drone doivent être intégrées dans le Système de Gestion des Chaussées de l’aéroport en tant que couche de données distincte. Le profil de pente est géoréférencé au réseau de chaussées et lié aux données structurelles de la chaussée (épaisseur des couches, type de matériau, date de construction) et aux données de trafic (départs annuels, types d’aéronefs, charges au train). Cette intégration permet une analyse de corrélation entre les modèles de changement de pente et :

Les modèles de charge de trafic — les changements de pente qui coïncident avec les zones de voie de roulement indiquent un tassement induit par le trafic. Les changements de pente uniformes sur la largeur de la chaussée indiquent des causes liées à la plateforme ou à l’environnement.

Les conditions des couches de chaussée — les changements de pente sur les chaussées souples qui coïncident avec une dégradation identifiée de la couche de base indiquent une défaillance structurelle progressive. Les changements de pente sur les chaussées rigides qui coïncident avec les motifs de joints ou de fissures indiquent une perte de transfert de charge ou un pompage de la plateforme.

Les modèles de drainage — les changements de pente qui produisent des zones de stagnation sont corrélés à une détérioration accélérée de la chaussée dans la zone stagnante en raison de l’infiltration d’eau et de l’affaiblissement de la plateforme.

L’historique de réhabilitation — les changements de pente qui s’accélèrent après un rechargement ou un remplacement de dalle indiquent une préparation inadéquate de la plateforme lors de la réhabilitation précédente, guidant la conception de la prochaine réhabilitation pour traiter la cause profonde.

L’analyse des tendances de pente — le taux de changement de pente dans le temps — est la donnée PMS la plus précieuse pour la maintenance prédictive. Les taux de tassement inférieurs à 1 mm par an indiquent des conditions stables adaptées à une surveillance de routine. Les taux de 1 à 3 mm par an indiquent des conditions en développement nécessitant une investigation. Les taux supérieurs à 3 mm par an nécessitent une intervention immédiate pour prévenir une détérioration accélérée et des risques pour la sécurité opérationnelle.

L’intégration des données de pente longitudinale dans le PMS permet une priorisation basée sur les données de l’entretien et de la réhabilitation des chaussées, garantissant que les ressources d’entretien limitées sont dirigées vers les zones présentant le plus grand risque opérationnel. Dans les aéroports dotés de programmes complets de surveillance de la pente, le résultat typique est une réduction de 20 à 30 % des réparations d’urgence de chaussée et une extension de 15 à 25 % de la durée de vie de la chaussée grâce à la détection et à la correction précoces des défauts de pente en développement avant qu’ils ne dégénèrent en défaillances structurelles.
