Contrôle par Magnétoscopie (MT) pour Structures en Acier

1. Principe du Contrôle par Magnétoscopie

Le Contrôle par Magnétoscopie (MT), également désigné sous le nom d’Inspection par Magnétoscopie (MPI), est une méthode de contrôle non destructif qui détecte les discontinuités de surface et proche-surface dans les matériaux ferromagnétiques — principalement le fer, l’acier, le nickel, le cobalt et leurs alliages. La méthode repose sur le principe physique de la fuite de flux magnétique (MFL) au niveau des discontinuités dans un composant ferromagnétique magnétisé.

1.1 Physique Fondamentale

Lorsqu’un champ magnétique est introduit dans une pièce ferromagnétique, les lignes de flux magnétique (lignes de force) circulent uniformément à travers le matériau en l’absence de défaut. Les matériaux ferromagnétiques ont une perméabilité magnétique élevée (perméabilité relative μr typiquement de 100 à 5 000+), ce qui signifie qu’ils concentrent et conduisent facilement le flux magnétique. L’air et les matériaux non métalliques ont une perméabilité relative d’environ 1.

Une discontinuité — telle qu’une fissure, un vide, une inclusion, un repli ou une laminure — crée un changement brusque de réluctance magnétique (l’analogue magnétique de la résistance électrique). Étant donné que la perméabilité de l’air ou du matériau d’inclusion non métallique est considérablement plus faible que celle du matériau ferromagnétique environnant, les lignes de flux magnétique ne peuvent pas traverser facilement la discontinuité. Au lieu de cela, les lignes de flux sont forcées de fuir hors de la pièce au niveau de la discontinuité, créant un champ magnétique de fuite localisé avec des pôles nord et sud distincts de chaque côté du défaut.

Des particules ferromagnétiques finement divisées (typiquement des particules de fer doux enrobées de colorants visibles ou fluorescents) appliquées sur la surface sont attirées par ces champs de fuite par des forces d’attraction magnétique. Les particules s’accumulent aux bords de la discontinuité, formant des accumulations de particules visibles appelées indications qui révèlent la taille, la forme, l’emplacement et l’orientation du défaut sous-jacent. La largeur de l’accumulation de particules est généralement plus large que l’ouverture réelle du défaut, rendant même les fissures serrées visibles.

1.2 Théorie des Domaines Magnétiques

Les matériaux ferromagnétiques sont constitués de minuscules régions appelées domaines magnétiques (domaines de Weiss), chacun typiquement plus petit que 100 μm. Chaque domaine contient des moments magnétiques élémentaires alignés. Les parois de domaines (parois de Bloch) séparent les domaines adjacents ayant des directions d’aimantation différentes. À l’état non magnétisé, les domaines sont orientés de manière aléatoire, ne produisant aucun champ magnétique externe net.

Lorsqu’une force magnétisante externe (H) est appliquée, les parois de domaines se déplacent et les domaines alignés avec le champ croissent aux dépens des autres. Cela se produit par sauts de Barkhausen — des mouvements discontinus et par étapes des parois de domaines détectables sous forme de bruit électrique. À mesure que l’intensité du champ augmente, davantage de domaines s’alignent jusqu’à atteindre la saturation magnétique, où le matériau devient effectivement un seul grand domaine avec tous les moments alignés dans la direction du champ.

Après suppression de la force magnétisante externe, un certain degré d’alignement des domaines subsiste, ce qui constitue le phénomène de magnétisme rémanent ou rémanence. La quantité de magnétisme rémanent retenue dépend de la rétentivité du matériau — la capacité à conserver l’aimantation en l’absence de champ appliqué. Les aciers à haute teneur en carbone et les aciers trempés ont généralement une rétentivité élevée, tandis que les aciers à faible teneur en carbone et le fer doux ont une faible rétentivité.

1.3 Terminologie Magnétique Clé

1.4 Exigence Critique : Deux Magnétisations Perpendiculaires

Une exigence fondamentale du MT est que la pièce doit être magnétisée dans deux directions mutuellement perpendiculaires pour détecter les défauts dans toutes les orientations. La fuite de flux magnétique est maximale lorsque la discontinuité est orientée perpendiculairement au champ magnétique. Si une fissure est parallèle à la direction du champ, une fuite de flux insuffisante se produit pour attirer les particules.

Pour la magnétisation circulaire (le champ encercle la pièce), les discontinuités longitudinales parallèles à la longueur de la pièce sont mieux détectées. Pour la magnétisation longitudinale (le champ longe la longueur de la pièce), les discontinuités transversales perpendiculaires à la longueur de la pièce sont mieux détectées. Les défauts orientés jusqu’à environ 45° par rapport à la perpendiculaire à la direction du champ peuvent encore être détectés, mais la sensibilité diminue progressivement à mesure que le défaut devient plus parallèle au champ.

2. Techniques de Magnétisation

Le choix de la méthode de magnétisation appropriée est essentiel pour un MT efficace. Le choix dépend de la géométrie de la pièce, de sa taille, des propriétés du matériau, de l’orientation du défaut, du lieu de l’inspection (sur le terrain ou en laboratoire) et du type de courant disponible.

2.1 Types de Courant et Leurs Effets

Le CA est préféré pour détecter les discontinuités débouchant en surface car l’effet de peau concentre le flux magnétique à la surface de la pièce. Pour un même niveau de courant, le CA produit un champ magnétique de surface plus fort que le CC. Le CC ou le CCDO doivent être utilisés lorsque des défauts souterrains doivent être détectés car le flux CA ne pénètre pas significativement sous la surface.

2.2 Méthode à l’Aimant en Y

La méthode à l’aimant en Y est la technique MT la plus largement utilisée pour les inspections sur le terrain. Un électroaimant portatif en forme de U (aimant en Y) est placé avec ses deux pôles (branches) en contact avec la surface de la pièce. Le courant passant à travers une bobine enroulée autour de l’aimant en Y crée un champ magnétique entre les deux pôles, produisant une magnétisation longitudinale dans la région située entre eux.

Aimant en Y CA — Idéal pour la détection des fissures de surface. Le champ alternatif se concentre à la surface. Les aimants en Y CA nécessitent généralement peu ou pas de démagnétisation après utilisation car le champ alternatif se dissipe naturellement.

Aimant en Y CC — Fournit une pénétration de champ plus profonde capable de détecter les discontinuités souterraines. Les aimants en Y CC produisent des champs plus forts et nécessitent une démagnétisation délibérée après inspection.

Aimant en Y à Aimant Permanent — Utilise des aimants permanents puissants (néodyme ou alnico) plutôt que des électroaimants. Aucune source d’alimentation n’est nécessaire, ce qui rend ces aimants idéaux pour les environnements dangereux (raffineries de pétrole, usines chimiques, atmosphères explosives) où l’équipement électrique présente un risque d’incendie ou d’explosion.

Test de Levage de l’Aimant en Y (Vérification des Performances) : Selon les normes ASTM E709 et E1444, la force de levage d’un aimant en Y doit être vérifiée. Un aimant en Y CA doit soulever un bloc d’acier de 10 livres (4,5 kg) . Un aimant en Y CC doit soulever un bloc d’acier de 40 livres (18 kg) à 50 livres (22,7 kg) , selon l’espacement des pôles. Ce test garantit que l’aimant en Y produit une intensité de champ magnétique adéquate.

La méthode à l’aimant en Y est hautement portable et idéale pour l’inspection des soudures, l’évaluation des structures en acier et la maintenance sur le terrain. La limitation est que chaque placement ne couvre que la zone entre les pôles, nécessitant un repositionnement systématique avec une rotation de 90° à chaque endroit pour atteindre les deux directions de magnétisation requises.

2.3 Méthode aux Prods

La méthode aux prods utilise deux électrodes portatives en cuivre ou en alliage de cuivre (prods) fermement pressées contre la surface de la pièce. Un courant de forte intensité (typiquement 100 à 500 ampères par pouce d’espacement des prods, selon ASTM E709) traverse la pièce entre les prods, générant un champ magnétique circulaire concentrique autour du trajet du courant.

L’espacement des prods varie généralement de 4 à 8 pouces (100 à 200 mm). La relation entre le courant et l’espacement des prods suit généralement 100 ampères par pouce (25 mm) d’espacement des prods, avec des ajustements basés sur l’épaisseur du matériau et la géométrie de la section.

Avantages : Produit un champ magnétique localisé de haute intensité idéal pour détecter les fissures longitudinales dans les sections épaisses. Le champ pénètre profondément (surtout avec le CCDO). Les prods sont portatifs et adaptés à une utilisation sur le terrain pour les pièces moulées lourdes, les grandes pièces forgées et les assemblages soudés épais.

Inconvénients : Risque d’arc électrique aux points de contact, ce qui peut créer des brûlures de surface et des dommages métallurgiques. Nécessite une pression ferme et des points de contact propres. Crée un risque d’incendie dans les environnements inflammables. La technique est exigeante en main-d’œuvre pour les grandes surfaces.

Considérations de sécurité : Les prods ne doivent jamais être sous tension lorsqu’ils ne sont pas en contact avec la surface de travail. Les opérateurs doivent porter des gants isolants et se tenir sur des surfaces isolées. Le trajet du courant ne doit jamais traverser le corps de l’opérateur.

2.4 Méthode par Bobine

La méthode par bobine (également appelée méthode solénoïde) place la pièce à l’intérieur ou à proximité d’une bobine électrique. Lorsque le courant circule dans les enroulements de la bobine, un champ magnétique longitudinal est induit le long de l’axe de la bobine, traversant la pièce d’extrémité à extrémité.

Le facteur de remplissage — le rapport de la section transversale de la pièce à la section transversale de la bobine — affecte significativement l’intensité du champ. Pour les pièces qui occupent moins de 10 % de la section transversale de la bobine, l’intensité du champ peut être insuffisante, nécessitant des techniques pour améliorer le couplage (comme la multi-magnétisation ou l’utilisation d’un conducteur central).

Avantages : Produit un champ longitudinal uniforme sur toute la longueur de la pièce. Aucun contact électrique avec la pièce, éliminant le risque d’arc électrique. Efficace pour l’inspection en ligne de production de pièces cylindriques telles que les arbres, essieux, barres et tubes.

Inconvénients : Limité aux pièces qui tiennent dans l’ouverture de la bobine. Les pièces courtes et trapues (rapport longueur/diamètre inférieur à 2:1) sont difficiles à magnétiser efficacement et peuvent nécessiter plusieurs techniques. Une démagnétisation est généralement requise après la magnétisation par bobine.

2.5 Méthode par Passage de Courant Direct (Contact Direct)

La technique de passage de courant direct serre la pièce entre deux plaques de contact conductrices (poupée fixe et contre-poupée dans un poste fixe par voie humide). Un courant élevé traverse directement la pièce sur sa longueur, générant un champ magnétique circulaire concentrique autour de la pièce — idéal pour détecter les fissures longitudinales.

L’exigence de courant pour la magnétisation par passage de courant direct suit le rapport d’environ 300 à 800 ampères par pouce (25 mm) de diamètre de pièce, selon le matériau et la spécification.

Variante par Conducteur Central : Pour les pièces creuses ou en forme d’anneau (roulements, engrenages, bagues), un conducteur en cuivre est enfilé à travers l’alésage central. Le courant circule dans le conducteur (pas dans la pièce elle-même), créant un champ magnétique circulaire sur les surfaces internes et externes de la pièce. Cela évite le risque de faire passer des courants dommageables à travers les pièces usinées avec précision.

Avantages : Produit un champ circulaire fort et uniforme. Rapide et efficace dans les postes fixes conçus pour l’inspection de production. Capable d’inspecter des formes complexes.

Inconvénients : Risque de brûlure aux points de contact. Inadapté aux pièces qui pourraient être endommagées par le passage du courant (surfaces usinées finies, assemblages électroniques sensibles). Nécessite un courant élevé pour les grandes pièces.

2.6 Méthode par Courant Induit

La méthode par courant induit utilise le principe de l’induction électromagnétique pour générer des courants de Foucault dans une pièce conductrice sans contact électrique direct. La pièce agit comme l’enroulement secondaire d’un transformateur. Cette méthode est limitée aux pièces circulaires formant un circuit électrique en boucle fermée (anneaux, rondelles, roulements) sans coupure radiale ni entaille profonde qui interromprait le flux de courant.

Avantages : Aucun contact électrique avec la pièce, éliminant tout risque d’arc électrique ou de brûlure. Idéal pour les composants finis usinés avec précision.

Inconvénients : Ne fonctionne que sur les géométries en boucle fermée. Configuration complexe par rapport aux autres méthodes. Moins courante et non disponible sur tous les équipements MT.

3. Particules Magnétiques par Voie Humide vs Voie Sèche

Le choix entre les particules magnétiques par voie humide et par voie sèche affecte significativement la sensibilité de détection, l’efficacité d’application et les types de défauts pouvant être identifiés de manière fiable. Chaque méthode possède des caractéristiques distinctes définies par la taille des particules, le milieu porteur, la technique d’application et le niveau de sensibilité.

3.1 Méthode par Voie Sèche

Les particules sèches sont des formulations de poudre de fer fine, généralement fabriquées à partir de fer doux précipité. Les tailles de particules vont d’environ 50 à 150 μm (significativement plus grossières que les particules humides). Les particules sont appliquées par saupoudrage à l’aide d’une poire à poudre, d’un saupoudrage manuel ou d’un pistolet pulvérisateur. L’excès de poudre est doucement éliminé avec un jet d’air à basse pression pour révéler les indications de particules aux emplacements des défauts.

Quand utiliser les particules sèches : Pièces moulées et forgées rugueuses où les irrégularités de surface piégeraient les porteurs liquides. Pièces à haute température inspectées immédiatement après le traitement. Priorité de détection souterraine (les particules sèches plus grossières sont plus sensibles aux champs de fuite larges et diffus des défauts souterrains). Inspections extérieures sur le terrain par conditions calmes. Environnements où les porteurs liquides sont interdits (atmosphères inflammables, zones sensibles à la contamination).

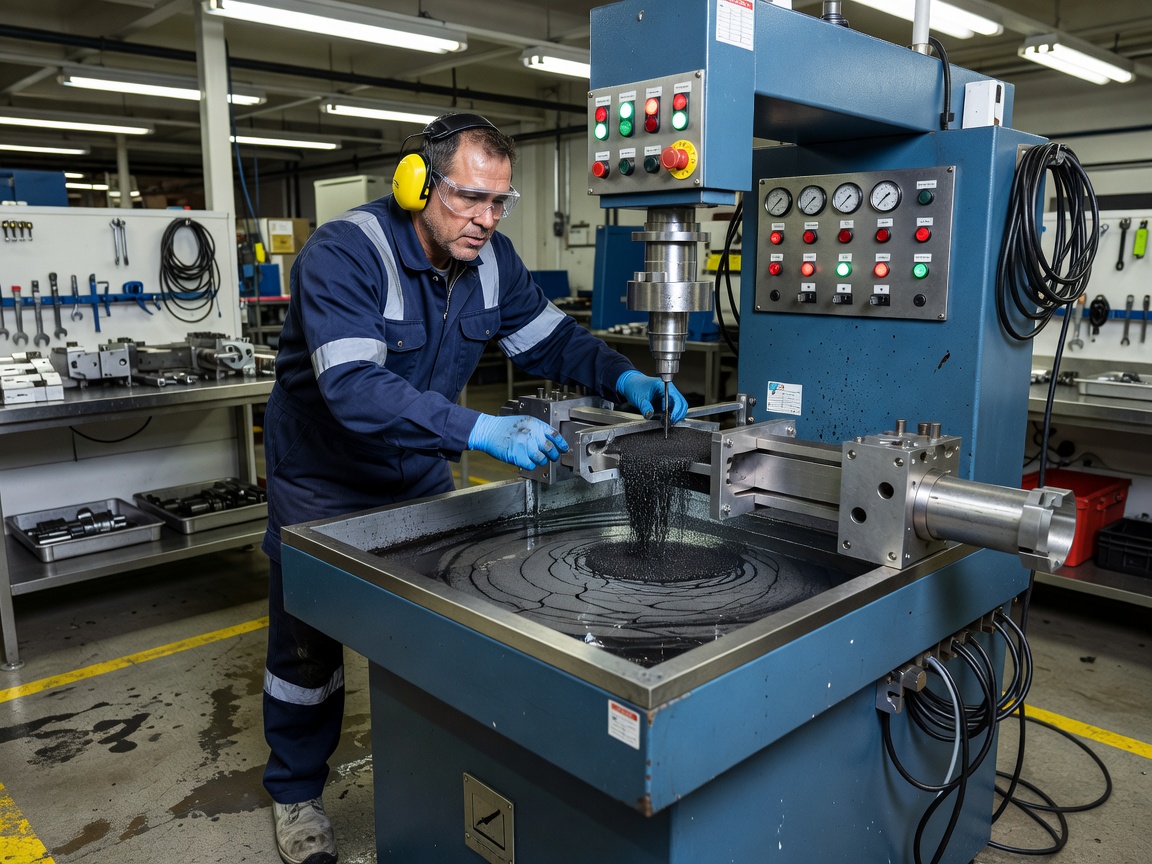

3.2 Méthode par Voie Humide

Les particules humides sont des particules de fer finement divisées (généralement de 1 à 10 μm) en suspension dans un fluide porteur liquide. Les particules sont enrobées de colorants visibles (rouge, noir) ou de colorants fluorescents pour un contraste amélioré. Deux types de fluides porteurs sont utilisés :

Porteurs à base d’huile — Porteurs distillés de pétrole traditionnels offrant d’excellentes propriétés de mouillage et de faibles taux d’évaporation. Le principal inconvénient est l’inflammabilité, nécessitant une manipulation et un stockage soigneux. Le point d’éclair doit être supérieur à 93°C (200°F) selon ASTM E709.

Porteurs à base d’eau — Non inflammables, économiques et préférés pour l’environnement. Les bains à base d’eau nécessitent une formulation soigneuse incluant des agents mouillants (pour réduire la tension superficielle), des inhibiteurs de corrosion (pour empêcher la rouille de la pièce inspectée) et des agents antimousse. La concentration du bain aqueux doit être surveillée avec un réfractomètre.

La concentration en particules dans les bains humides est critique et doit être vérifiée à l’aide d’un test de sédimentation en tube à centrifugeuse (test perle). La concentration acceptable est généralement de 0,1 à 0,4 mL de particules sédimentées pour 100 mL d’échantillon de bain. Trop peu de particules réduit la sensibilité de détection ; trop de particules crée un fond excessif qui masque les indications.

Quand utiliser les particules humides : Inspection en ligne de production dans des postes fixes par voie humide. Surfaces lisses nécessitant une sensibilité élevée. Inspection fluorescente nécessitant le plus haut niveau de sensibilité. Inspection répétitive à grand volume de pièces similaires. Composants de sécurité critiques (aérospatiale, automobile, nucléaire).

4. Particules Magnétiques Visibles vs Fluorescentes

Le choix entre les particules visibles et fluorescentes détermine l’environnement d’éclairage, les exigences d’équipement et la sensibilité de détection pratique.

4.1 Particules Visibles (Non Fluorescentes)

Les particules visibles sont des particules de fer enrobées de pigments colorés — généralement rouge, noir, gris ou jaune — pour contraster avec la surface de la pièce. Pour un contraste optimal, une peinture de contraste blanche est généralement appliquée sur la surface de la pièce avant inspection, fournissant un fond clair et uniforme sur lequel les indications sombres des particules sont clairement visibles.

Exigences d’éclairage : Minimum 1000 lux (environ 100 pieds-bougies) de lumière blanche mesurée à la surface d’inspection. C’est un niveau d’éclairage relativement élevé nécessitant de puissantes lampes de travail pour les inspections en intérieur. Les inspections en extérieur pendant les heures de jour peuvent généralement atteindre ce niveau.

Sensibilité : Détection fiable des fissures de surface modérées à grandes. Les fissures serrées (moins d’environ 1 μm d’ouverture) peuvent ne pas produire d’indications suffisamment distinctes. Le contraste entre la peinture de fond blanche et l’accumulation de particules sombres offre une bonne acuité visuelle pour les tailles de défauts typiques.

Avantages : Aucun équipement de lumière UV requis. Fonctionne dans des environnements extérieurs lumineux sans nécessiter d’obscurcissement. Coût d’équipement global plus faible. Configuration et exigences de formation plus simples. Documentation plus facile sous un éclairage normal.

Inconvénients : Contraste inhérent plus faible par rapport aux particules fluorescentes (l’œil humain est moins sensible aux différences subtiles de luminosité dans la gamme photopique qu’à la lueur à haut contraste des indications fluorescentes sur un fond sombre). La peinture de contraste blanche ajoute du temps d’application et de retrait. Les petites indications ou les indications faibles peuvent être manquées.

4.2 Particules Fluorescentes

Les particules fluorescentes sont des particules de fer enrobées de colorants fluorescents qui absorbent la lumière UV-A (lumière noire, ultraviolet à ondes longues) dans la gamme de longueurs d’onde 320–395 nm (avec un pic typique à 365 nm) et émettent de la lumière visible dans le spectre jaune-vert à environ 555 nm — la longueur d’onde à laquelle l’œil humain a la sensibilité photopique maximale.

Exigences d’éclairage :

• Intensité UV-A : Minimum 1000 μW/cm² à la surface d’inspection, vérifiée à l’aide d’un radiomètre UV-A calibré (pas d’un luxmètre général).
• Lumière blanche ambiante : Maximum 20 lux (2 pieds-bougies) — essentiellement un environnement assombri. Des niveaux de lumière ambiante plus élevés atténuent le contraste des indications fluorescentes.
• Temps de chauffe : Les lampes UV à vapeur de mercure nécessitent 5 à 10 minutes de chauffe ; les lampes UV à LED atteignent leur pleine intensité instantanément.
• Adaptation à l’obscurité : Les inspecteurs doivent prévoir 5 à 10 minutes dans la zone d’inspection assombrie avant de commencer l’inspection fluorescente pour permettre aux yeux de s’adapter aux conditions de faible luminosité.

Sensibilité : La sensibilité la plus élevée de toutes les méthodes MT. Les indications fluorescentes apparaissent comme des accumulations lumineuses jaune-vert brillant sur un fond très sombre, fournissant le contraste maximal possible pour le système visuel humain. Les fissures fines et serrées avec des ouvertures inférieures à 1 μm peuvent être détectées de manière fiable.

Avantages : 5 à 10 fois plus sensible que les particules visibles sèches. Un excellent contraste rend les indications évidentes — même les très petites accumulations sont visibles. Idéal pour l’inspection de production à grande vitesse où l’inspecteur examine rapidement de grandes surfaces. L’émission jaune-vert au pic de sensibilité de l’œil humain maximise la probabilité de détection.

Inconvénients : Nécessite un environnement assombri (difficile ou impossible pour les inspections extérieures en plein jour). Nécessite des lampes UV, des lunettes de protection UV et des EPI. Le temps d’adaptation à l’obscurité réduit la productivité. Coût d’équipement initial plus élevé. Les lampes UV nécessitent une vérification périodique de l’intensité.

4.3 Comparaison des Niveaux de Sensibilité

5. Procédure et Normes (ASTM E709 et ASTM E1444)

Le Contrôle par Magnétoscopie est régi par un cadre complet de normes nationales et internationales qui définissent les exigences d’équipement, les étapes de procédure, les intervalles d’étalonnage et la qualification du personnel. Les deux normes ASTM les plus importantes pour le MT sont E709 et E1444.

5.1 ASTM E709 — Guide Standard pour le Contrôle par Magnétoscopie

L’ASTM E709 est la « norme mère » complète pour le MT, couvrant tous les aspects de la méthode. C’est un guide (pas une pratique) — ce qui signifie qu’elle fournit des informations détaillées et des recommandations mais ne spécifie pas d’exigences minimales obligatoires.

Domaine d’application : Couvre les techniques par particules sèches et humides. Applicable aux matières premières (lingots, billettes, blooms), aux produits semi-finis (pièces forgées, moulées, extrudées), aux soudures et aux composants en service de toute taille, forme ou matériau ferromagnétique.

Exigences et recommandations clés selon ASTM E709 :

• Préparation de surface : Les surfaces doivent être propres, sèches et exemptes d’huile, graisse, rouille, calamine, peinture et autres contaminants qui pourraient masquer les indications ou interférer avec la mobilité des particules.
• Magnétisation : Deux directions de magnétisation perpendiculaires sont requises. Plusieurs méthodes peuvent être nécessaires pour les géométries complexes.
• Vérification de l’intensité du champ : Doit être effectuée à l’aide d’un indicateur de champ ASTM (jauge en croix), d’une sonde à effet Hall, ou de cales indicatrices de qualité quantitative (QQI) . L’indicateur de champ est une petite pièce en forme de croix en acier à faible teneur en carbone avec des défauts artificiels dans ses bras, placée sur la pièce et observée pour l’attraction des particules.
• Sélection des particules : Le type, la taille et la couleur des particules doivent être choisis en fonction du matériau, de l’état de surface, du type de défaut recherché et des conditions d’éclairage.
• Éclairage : Minimum 1000 lux pour les particules visibles ; maximum 20 lux de lumière blanche ambiante avec minimum 1000 μW/cm² UV-A pour les particules fluorescentes.
• Qualification du personnel : Selon ASNT SNT-TC-1A, ANSI CP-189 ou NAS 410.
• Démagnétisation : Requise lorsque le magnétisme rémanent pourrait interférer avec les opérations ultérieures.
• Rapport : La documentation doit inclure l’identification de la procédure, la description de la pièce, les résultats (emplacement, type, taille des indications) et l’identification de l’inspecteur.

Critères d’acceptation : L’ASTM E709 ne spécifie pas de critères d’acceptation/rejet. Ceux-ci sont définis par les parties contractantes, la spécification technique de conception ou le code applicable.

5.2 ASTM E1444 — Pratique Standard pour le Contrôle par Magnétoscopie

L’ASTM E1444 est une pratique (pas un guide) spécifiant les exigences minimales obligatoires pour le MT, rédigée spécifiquement pour les applications aérospatiales. Elle a remplacé l’ancienne norme militaire MIL-STD-1949 et est référencée par la NAS 410 pour la certification du personnel.

Différences clés par rapport à ASTM E709 (exigences plus strictes) :

5.3 Étalonnage et Vérification des Performances

Les vérifications d’étalonnage de routine exigées par les deux normes incluent :

Test de levage de l’aimant en Y : Vérification quotidienne que l’aimant en Y peut soulever le poids spécifié. Aimant en Y CA : 10 lb (4,5 kg). Aimant en Y CC : 40–50 lb (18–22,7 kg) selon l’espacement des pôles.

Vérification de l’intensité UV-A : Vérification quotidienne à l’aide d’un radiomètre UV-A calibré. Minimum 1000 μW/cm² à la surface d’inspection.

Vérification de l’intensité de la lumière blanche : Vérification quotidienne à l’aide d’un luxmètre calibré. Minimum 1000 lux pour l’inspection par particules visibles.

Vérification de la concentration du bain : Test de sédimentation à l’aide d’un tube à centrifugeuse (test perle). Plage acceptable généralement de 0,1 à 0,4 mL de particules sédimentées par échantillon de 100 mL. Fréquence spécifiée par la procédure.

Vérification de l’indicateur de champ : Vérification que le champ magnétique est adéquat à l’aide d’une jauge en croix ASTM ou d’une cale QQI. Effectuée quotidiennement ou à chaque nouvelle configuration de pièce.

5.4 Procédure MT Standard

Une procédure MT standardisée suivant l’ASTM E709 ou équivalent comprend généralement ces étapes :

1. Pré-nettoyage — Éliminer tous les contaminants (graisse, huile, rouille, calamine, peinture, revêtements) de la surface d’inspection à l’aide de solvants, détergents, sablage abrasif ou meulage.
2. Revêtement de contraste — Appliquer une peinture de contraste blanche (pour particules visibles) ou assurer la propreté de la surface (pour particules fluorescentes).
3. Magnétisation — Appliquer la force magnétisante en utilisant la méthode et le type de courant sélectionnés. La pièce doit être magnétisée dans deux directions perpendiculaires successivement.
4. Application des particules — Appliquer les particules magnétiques pendant que la force magnétisante est maintenue (méthode continue). La méthode continue est préférée à la méthode rémanente car elle fournit la plus forte attraction des particules.
5. Examen — Inspecter la surface sous les conditions d’éclairage requises. Examiner les accumulations de particules formant des indications.
6. Interprétation — Évaluer les indications comme pertinentes (causées par une discontinuité) ou non pertinentes (causées par des changements de géométrie, écriture magnétique ou autres conditions non liées à un défaut).
7. Documentation — Enregistrer l’emplacement, l’orientation, la taille, le type de l’indication et toutes les mesures. Des photographies doivent être prises.
8. Démagnétisation — Effectuer si exigée par la spécification ou les opérations ultérieures.
9. Post-nettoyage — Retirer les particules résiduelles et le revêtement de contraste de la pièce.

6. Capacités de Détection

6.1 Types de Défauts Détectables

Le MT détecte une large gamme de défauts métallurgiques et de fabrication lorsqu’ils sont à la surface ou à proximité de la surface des matériaux ferromagnétiques :

6.2 Taille Minimale de Défaut Détectable

La taille minimale de défaut détectable dépend de multiples variables, notamment la largeur de la fissure (serrage), la profondeur de la fissure, l’orientation par rapport au champ magnétique, le type de particules, l’éclairage, l’état de surface et la compétence de l’inspecteur.

• Méthode fluorescente par voie humide : Détecte de manière fiable des fissures aussi petites que 1–2 mm (0,04–0,08 po) de longueur. Dans des conditions de laboratoire idéales, des fissures aussi petites que 0,5 mm peuvent être détectées.
• Méthode visible par voie humide : Détecte de manière fiable des fissures d’environ 2–4 mm (0,08–0,16 po) de longueur.
• Méthode par voie sèche : Détecte généralement des fissures d’environ 3–6 mm (0,12–0,25 po) de longueur.

La probabilité de détection (POD) pour le MT suit les courbes POD typiques du CND. Au niveau de probabilité de 90 % avec 95 % de confiance (POD 90/95), la taille de fissure détectable pour le MT fluorescent par voie humide est d’environ 2,0 mm pour la plupart des scénarios d’inspection pratiques.

6.3 Détection de Surface vs Souterraine

Le MT détecte les discontinuités débouchant en surface avec une haute fiabilité et, dans des conditions spécifiques, peut détecter des discontinuités proche-surface jusqu’à environ 6 mm (¼ de pouce) sous la surface.

Effet du type de courant sur la détection souterraine : La pénétration du CA est limitée à environ 0,1–1 mm en raison de l’effet de peau — essentiellement une détection de surface uniquement. Le CC et le CCDO pénètrent toute la section transversale et sont nécessaires pour toute capacité de détection souterraine. Le CCDO offre la pénétration la plus profonde et, en raison de la nature pulsée du courant redressé demi-onde, confère une vibration mécanique aux particules, améliorant la mobilité et la sensibilité.

Caractéristiques des indications souterraines : Les indications de défauts souterrains apparaissent plus larges, plus diffuses et moins distinctes que les indications de surface. Le motif de particules peut sembler « flou » ou indistinct sur les bords. Les particules sont faiblement retenues par le champ de fuite plus faible et peuvent être partiellement éliminées par un léger jet d’air.

7. Démagnétisation

7.1 Pourquoi la Démagnétisation est Requise

Après l’inspection MT, du magnétisme rémanent subsiste dans la pièce. L’ampleur du magnétisme rémanent dépend de la rétentivité du matériau, de l’intensité du champ appliqué et de la méthode de magnétisation utilisée. Le magnétisme rémanent peut causer des problèmes significatifs dans les opérations ultérieures :

1. Interférence avec le soudage — Le soufflage magnétique de l’arc fait dévier l’arc de soudage de manière erratique, produisant une mauvaise qualité de soudure, des amorçages d’arc et des inclusions de laitier.
2. Interférence avec l’usinage — Les copeaux, tournures et débris de coupe sont attirés par la pièce magnétisée, provoquant une usure des outils, des rayures de surface et des difficultés de nettoyage.
3. Interférence avec les instruments sensibles — Les équipements de navigation (boussoles, magnétomètres), les capteurs électroniques et les instruments d’aéronefs peuvent être affectés négativement par des composants magnétisés à proximité.
4. Interférence avec les CND ultérieurs — Le contrôle par courants de Foucault, le contrôle par fuite de flux magnétique et d’autres méthodes électromagnétiques sont affectés par le magnétisme rémanent.
5. Attraction de débris ferreux — Dans les assemblages de paliers, les moteurs et les systèmes hydrauliques, les composants magnétisés attirent les particules d’usure ferreuses qui accélèrent l’usure des composants.
6. Sécurité du personnel — Les grandes pièces magnétisées peuvent attirer violemment les outils ferreux, créant des risques de pincement et d’impact.

7.2 Limites de Magnétisme Rémanent

7.3 Méthodes de Démagnétisation

Méthode par Décroissance CA (la Plus Courante) : La pièce est placée dans une bobine solénoïde CA, ou un aimant en Y CA est passé sur sa surface. Le courant CA à l’amplitude maximale disponible est appliqué, puis réduit progressivement jusqu’à zéro sur plusieurs secondes. Chaque cycle décroissant réduit l’alignement des domaines jusqu’à ce que les domaines reviennent à une orientation aléatoire. Pour les grandes pièces, la méthode par passage est utilisée : la pièce est tirée à travers une bobine CA et lentement retirée tandis que le courant circule. La distance croissante par rapport à la bobine produit une intensité de champ décroissante sans nécessiter de contrôle variable du courant. La démagnétisation CA est efficace pour la démagnétisation de surface mais limitée en profondeur en raison de l’effet de peau.

Méthode par CC Inversé : Un courant CC avec polarité alternée est appliqué, chaque inversion successive ayant une amplitude plus faible que la précédente. Le processus continue jusqu’à ce que l’amplitude atteigne zéro. Cette méthode pénètre toute la section transversale des pièces épaisses et est efficace pour les composants qui ne peuvent pas être démagnétisés par les méthodes CA seules.

Démagnétisation Thermique : La pièce est chauffée au-dessus de sa température de Curie (770°C/1418°F pour le fer), température à laquelle les propriétés ferromagnétiques sont perdues. Lorsque la pièce refroidit dans un environnement non magnétisé (champ magnétique appliqué nul), aucun magnétisme rémanent ne subsiste. Cette méthode est généralement peu pratique pour les grandes structures et risque de modifier les propriétés du matériau et de provoquer des déformations.

Méthode par Annulation : Un champ magnétique de polarité et d’amplitude opposées précisément contrôlées est appliqué pour annuler le magnétisme rémanent. C’est une technique ciblée nécessitant la mesure du champ rémanent avant application.

7.4 Vérification de la Démagnétisation

Le magnétisme rémanent est vérifié à l’aide d’un gaussmètre avec une sonde à effet Hall. La sonde est placée à plusieurs endroits sur la surface de la pièce, et la lecture maximale du champ est enregistrée. La pratique industrielle exige une vérification à plusieurs endroits et dans plusieurs orientations. Pour les composants critiques, la vérification est effectuée après toutes les opérations de manutention et de nettoyage pour s’assurer qu’aucune re-magnétisation n’a eu lieu.

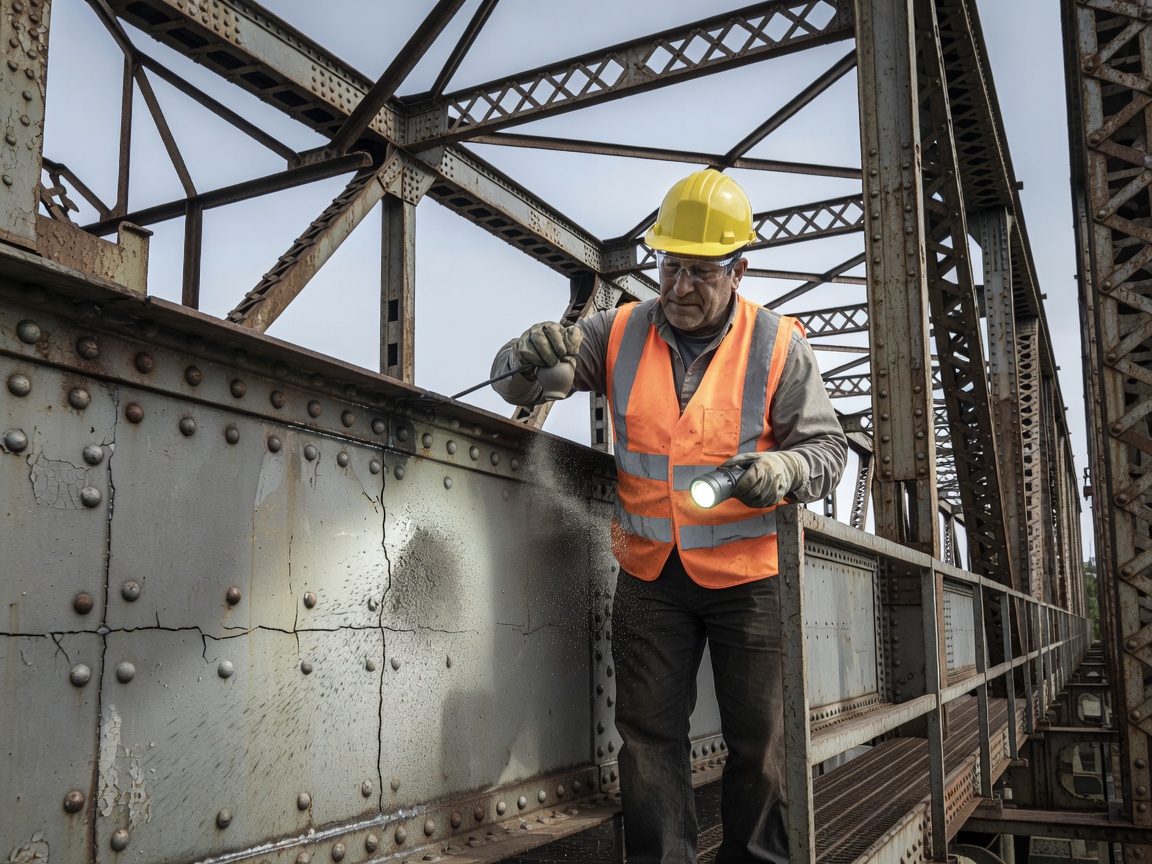

8. Contrôle par Magnétoscopie pour les Éléments de Ponts en Acier

8.1 Cadre Réglementaire

La Federal Highway Administration (FHWA) impose l’inspection périodique des ponts en acier aux États-Unis dans le cadre des National Bridge Inspection Standards (NBIS) . Un sous-ensemble critique des éléments de ponts en acier — les éléments critiques à la rupture (FCM) — nécessitent une inspection tous les 24 mois à l’aide de méthodes CND, dont le MT.

Les éléments critiques à la rupture sont définis par la FHWA comme des éléments de tension en acier dont la défaillance entraînerait probablement l’effondrement complet du pont. Ceux-ci incluent : les membrures de treillis principales en tension, les poutres en acier dans les zones de tension, les poutres de plancher, les semelles de tension des poutres-caissons, les suspentes en acier, les assemblages à rotule et à étrier, les câbles de suspension et les tirants des ponts à arc tirant.

8.2 Protocole d’Inspection pour les Ponts en Acier

La procédure d’inspection MT typique pour les éléments de ponts en acier suit ces étapes :

1. Enlèvement de la peinture — Dans les zones suspectes (pieds de cordon, extrémités de soudure, connexions raidisseur-à-âme, extrémités de plaques de couverture), la peinture est enlevée par meulage, pistolet à aiguilles ou sablage abrasif. La zone d’enlèvement doit s’étendre au moins 50 mm (2 pouces) au-delà de la zone de défaut suspectée.
2. Préparation de surface — Les surfaces meulées sont lissées pour empêcher les fausses indications de particules dues à la rugosité de surface.
3. Revêtement de contraste — Une peinture de contraste blanche est appliquée pour fournir un fond uniforme pour l’inspection par particules visibles.

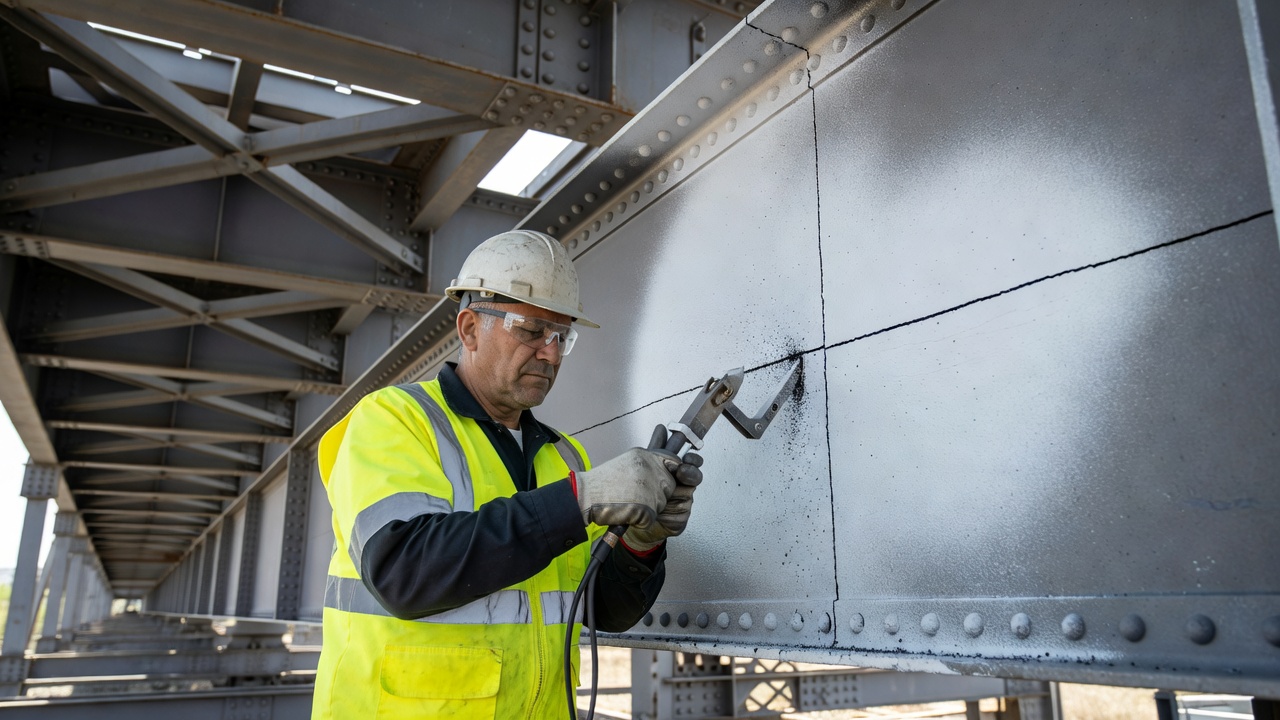

4. Magnétisation — Un aimant en Y CA est utilisé, positionné d’abord parallèlement à l’axe de la soudure (pour détecter les fissures transversales), puis perpendiculairement à l’axe de la soudure (pour détecter les fissures longitudinales). L’aimant en Y est déplacé systématiquement sur la zone préparée avec des placements de pôles se chevauchant.
5. Application des particules — Des particules magnétiques visibles par voie humide sont appliquées par pulvérisation ou aérosol pendant que la force magnétisante est maintenue.
6. Inspection — Sous un minimum de 1000 lux de lumière blanche, l’inspecteur examine la surface pour les accumulations de particules formant des indications.
7. Documentation — Toutes les indications pertinentes sont mesurées, photographiées et rapportées avec référence de l’emplacement par rapport au stationnement du pont et à l’identification de l’élément.

8.3 Emplacements des Fissures de Fatigue sur les Ponts en Acier

Les fissures de fatigue dans les ponts en acier soudés se produisent à des emplacements prévisibles identifiés par des décennies de recherche de la FHWA, du Transportation Research Board (TRB) et des DOT des États :

• Pieds de cordon des soudures d’angle raidisseur-à-âme et raidisseur-à-semelle — l’emplacement le plus courant des fissures de fatigue
• Extrémités des plaques de couverture soudées — là où la plaque de couverture se termine sur la semelle de la poutre
• Soudures de transition de semelle — aux changements de largeur ou d’épaisseur de la semelle
• Fatigue induite par distorsion au niveau des plaques de connexion des diaphragmes — causée par la distorsion hors-plan des âmes de poutres
• Assemblages à rotule et à étrier — au niveau des trous de rotule et des attaches soudées
• Connexions poutre de plancher-à-poutre principale — au niveau des connexions soudées ou boulonnées

8.4 Critères d’Acceptation selon AWS D1.5

Le Code de soudure des ponts AWS D1.5 (Chapitre 6 — Inspection) définit les critères d’acceptation pour les indications MT sur les soudures de ponts :

• Fissures et indications linéaires de type fissure — Non acceptables quelle que soit leur taille
• Indications arrondies — Doivent être évaluées ; les indications > 1/16 po (1,6 mm) nécessitent une disposition
• Indications linéaires — Les indications > 1/8 po (3,2 mm) sont généralement rejetables selon la plupart des critères des DOT
• Disposition — Les indications rejetables nécessitent une réparation par meulage (si dans les limites de renfort de soudure) ou un enlèvement et un re-soudage

9. Contrôle par Magnétoscopie pour l’Inspection des Soudures

9.1 Défauts de Soudure Détectés par le MT

Les soudures dans les matériaux ferromagnétiques sont parmi les applications les plus courantes du MT. La méthode détecte pratiquement tous les types de discontinuités de soudure de surface et proche-surface :

9.2 Moment de l’Inspection des Soudures

MT avant soudage : Inspection des bords du matériau de base, des chanfreins de soudure et des surfaces pour détecter les fissures, laminations ou laminures préexistantes avant d’initier le soudage. Les points de soudure doivent également être inspectés avant le soudage final.

MT après soudage : Après soudage et refroidissement à température ambiante, inspection immédiate pour les fissures à chaud et autres défauts de surface. Pour les matériaux sensibles à l’hydrogène (aciers à haute résistance, sections épaisses > 25 mm, joints bridés), une inspection différée 24 à 48 heures après le soudage est obligatoire pour permettre le développement des fissures induites par l’hydrogène.

MT entre passes : Pour les soudures critiques multi-passes, le MT peut être effectué entre les passes de soudure pour détecter les fissures avant que les passes suivantes ne couvrent le défaut.

9.3 Procédure MT Typique pour les Soudures

1. Nettoyer la zone de soudure — Enlever le laitier, les projections, la calamine et les résidus de fumée de soudage dans environ 75 mm (3 pouces) du pied du cordon de chaque côté.
2. Revêtement de contraste — Appliquer une peinture de contraste blanche sur la soudure et le métal de base adjacent.
3. Première direction de magnétisation — Positionner l’aimant en Y avec les pôles parallèles à l’axe de la soudure (champ perpendiculaire à la soudure). Cela détecte les défauts longitudinaux de la soudure (fissures centrales longitudinales, manque de fusion, fissures à la racine).
4. Première application de particules — Appliquer les particules visibles par voie humide sur toute la longueur de la zone préparée tout en maintenant la magnétisation.
5. Première inspection — Examiner les indications. Documenter les résultats.
6. Deuxième direction de magnétisation — Faire pivoter l’aimant en Y de 90° pour que les pôles soient perpendiculaires à l’axe de la soudure (champ parallèle à la soudure). Cela détecte les défauts transversaux de la soudure (fissures transversales, fissures en pied de cordon).
7. Deuxième application de particules — Réappliquer les particules dans l’orientation perpendiculaire.
8. Deuxième inspection — Examiner les indications. Documenter les résultats.
9. Démagnétisation — Si exigée par la spécification.
10. Restitution de surface — Enlever la peinture de contraste et les particules résiduelles.

9.4 Normes pour le MT des Soudures

10. Contrôle par Magnétoscopie vs Contrôle par Ressuage

Le MT et le contrôle par ressuage (PT) sont les deux principales méthodes CND de surface. Bien que les deux détectent les défauts débouchant en surface, ils diffèrent fondamentalement dans les matériaux applicables, la physique de détection des défauts, la sensibilité et les exigences procédurales.

10.1 Comparaison Directe

10.2 Facteurs de Décision

Choisir le MT quand :

• Le matériau est ferromagnétique (acier, fer, nickel, cobalt)
• Une capacité de détection souterraine est nécessaire (jusqu’à 6 mm de profondeur)
• La rapidité est critique — le MT fournit des résultats immédiats sans temps de pose
• La surface a de légers revêtements qui seraient enlevés pour le PT
• Une fiabilité plus élevée pour la détection des fissures est requise sur les alliages ferromagnétiques
• La zone d’inspection se trouve dans un environnement de ligne de production à haut débit

Choisir le PT quand :

• Le matériau est non ferromagnétique (aluminium, acier inoxydable, titane, alliages de cuivre, plastiques, céramiques, verre)
• Seuls les défauts débouchant en surface sont concernés
• La portabilité et le faible coût de l’équipement sont des considérations principales
• La géométrie de la pièce est complexe et la magnétisation MT serait difficile (filetages, angles vifs, cavités profondes)
• Un niveau de compétence d’opérateur plus faible est disponible
• L’inspection est effectuée sur des assemblages soudés non magnétiques (structures en aluminium, tuyauteries en acier inoxydable)

10.3 Exemple Pratique : Inspection des Ponts en Acier

Pour l’inspection des éléments de ponts en acier, le MT est systématiquement préféré au PT car :

• L’acier est ferromagnétique — le MT est directement applicable
• Les fissures de fatigue dans les éléments de pont sont fréquemment serrées et peuvent s’initier légèrement sous la surface avant d’émerger — le MT détecte ces origines de fissures souterraines
• Les soudures de ponts peuvent avoir de minces revêtements de peinture qui ne nécessitent pas un enlèvement complet pour le MT
• La rapidité du MT (pas de temps de pose) est avantageuse pour les inspections sur le terrain avec un temps limité de fermeture de voie
• Le MT est moins affecté par la rugosité de surface et les conditions de terrain

Pour les composants de ponts en aluminium (structures de signalisation, ponts piétonniers, mâts d’éclairage), le PT doit être utilisé car l’aluminium est non ferromagnétique et ne peut pas être magnétisé.

11. Normes MT pour l’Aviation et l’Aérospatiale

11.1 Cadre Réglementaire

Le MT aéronautique est régi par un cadre réglementaire multicouche qui intègre les normes internationales, les autorités nationales de l’aviation et les spécifications industrielles.

11.2 Exigences Spécifiques à l’Aérospatiale

Le MT aérospatial est principalement par voie humide fluorescente — la méthode la plus sensible — appliquée aux composants de sécurité critiques, notamment :

• Composants de train d’atterrissage (alliages d’acier)
• Composants moteurs (arbres, disques, engrenages, roulements)
• Composants des systèmes de commandes de vol
• Fixations, boulons, goujons et composants filetés
• Chapes, raccords, supports et actionneurs
• Pièces en acier d’aéronefs uniquement (l’aluminium, le titane et les composites sont non ferromagnétiques)

Exigences clés selon NAS 410 / ASTM E1444 :

• Le personnel doit être certifié selon NAS 410 ou équivalent
• Catégorie II (Niveau II) ou supérieur requis pour effectuer et interpréter le MT de manière indépendante
• Recertification obligatoire à intervalles (généralement 5 ans)
• Examen oculaire annuel — acuité visuelle de près (Jaeger J-2 ou équivalent à 30 cm), discrimination des couleurs (Ishihara ou Farnsworth D-15) et sensibilité au contraste
• Adaptation à l’obscurité — minimum 5 minutes avant l’inspection fluorescente
• Procédures écrites spécifiques à la pièce approuvées par le Niveau III CND responsable
• Démagnétisation à ≤3 Gauss pour les composants critiques pour le vol
• Vérification documentée de la concentration du bain à intervalles spécifiés

11.3 Contexte de l’OACI

Bien que l’OACI n’émette pas de procédures MT détaillées, le cadre établi par l’Annexe 6 de l’OACI (Exploitation des aéronefs) et l’Annexe 8 (Navigabilité) exige que la maintenance et l’inspection des aéronefs — y compris le CND — soient effectuées conformément aux normes approuvées. Les États de conception et d’immatriculation doivent s’assurer que les organismes de maintenance se conforment à la NADCAP (National Aerospace and Defense Contractors Accreditation Program) ou à une accréditation équivalente pour les services CND.

Le Contrôle par Magnétoscopie reste l’une des méthodes CND les plus fiables, les plus rentables et les plus largement appliquées pour les structures ferromagnétiques dans le monde entier. Sa combinaison de capacité de détection de surface et proche-surface, de résultats immédiats, de portabilité et d’efficacité prouvée pour la détection des fissures sur les ponts en acier, les soudures et les composants aérospatiaux en fait un outil indispensable pour l’évaluation de l’intégrité structurelle. Lorsqu’il est appliqué par un personnel dûment certifié suivant les normes établies (ASTM E709, ASTM E1444, ASME, AWS), le MT offre une probabilité de détection élevée pour les défauts qui menacent le plus la sécurité des structures en acier.
