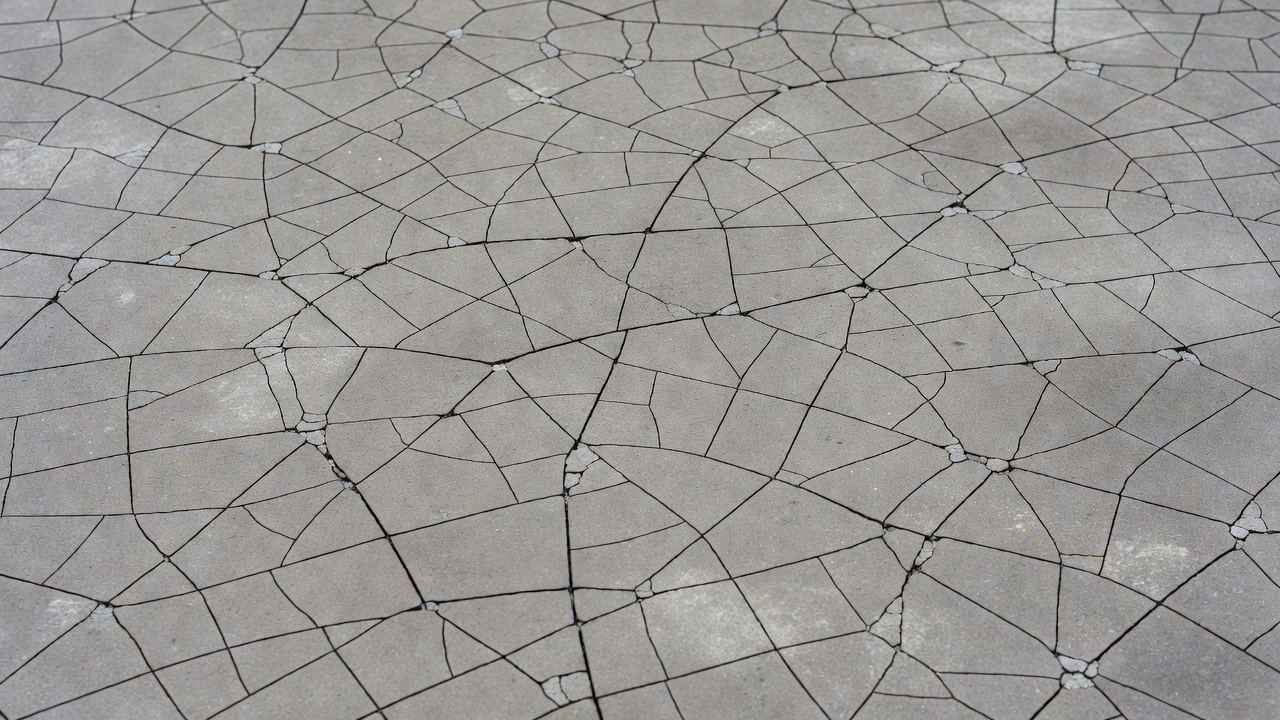

La fissuration de type cartographique (également appelée faïençage) est un réseau de fissures fines, superficielles et interconnectées à la surface du béton formant un motif irrégulier. Dans le cadre du programme FHWA LTPP, la fissuration cartographique des revêtements en béton de ciment Portland (PCC) est un défaut de surface reconnu sans niveau de sévérité. Bien que souvent esthétique, elle peut indiquer une mauvaise cure, des problèmes de finition ou une réaction alcali-silice. Couvre les causes, les implications en termes de sévérité et la détection.
La fissuration de type cartographique, également connue sous le nom de faïençage, est un état de détérioration superficielle du béton de ciment Portland (PCC) caractérisé par un réseau de fissures fines, superficielles et interconnectées formant un motif polygonal irrégulier ou approximativement hexagonal à la surface du béton. Le terme « fissuration cartographique » provient de la ressemblance visuelle du réseau de fissures avec les lignes de limite irrégulières d’une carte géographique, chaque cellule ou îlot mesurant généralement entre 12 et 40 millimètres (½ à 1½ pouce) de diamètre. Selon les directives ASTM C856 pour l’examen pétrographique, ces fissures sont classées comme des discontinuités confinées à la surface qui n’affectent que la pâte de ciment et la fraction de mortier les plus superficielles de la dalle en béton.
La caractéristique morphologique déterminante de la fissuration cartographique est son extrême faible profondeur. Ces fissures pénètrent rarement à plus de 3 millimètres (⅛ pouce) dans la surface du béton, restant confinées à ce que les technologues du béton appellent la peau de mortier superficielle — la couche la plus haute composée principalement de pâte de ciment et de granulats fins qui se forme lors des opérations de finition. Cette faible profondeur est le facteur le plus critique pour distinguer la fissuration cartographique des types de fissuration structurelle tels que la fissuration longitudinale, la fissuration transversale, les cassures d’angle ou la fissuration de durabilité (« D »), qui peuvent toutes s’étendre sur toute l’épaisseur de la dalle sous l’effet de charges soutenues ou d’exposition environnementale.
Au sein du réseau de fissures, les fissures les plus grandes s’orientent fréquemment dans la direction longitudinale de la chaussée (parallèlement au sens de construction ou de circulation), tandis que des fissures transversales plus fines ou orientées aléatoirement interconnectent ces fissures primaires pour compléter le motif en réseau. Lorsque la surface du béton est sèche, la fissuration cartographique peut être à peine visible à l’œil nu. Le motif devient nettement plus apparent lorsque la surface est mouillée et commence à sécher, car l’humidité retenue dans les fissures fines s’évapore plus lentement que celle de la surface intacte environnante. Au fil des mois et des années de service, la saleté, les résidus de caoutchouc de pneus et autres contaminants environnementaux s’incrustent dans les fissures, assombrissant le réseau et le rendant de plus en plus visible même par temps sec.
D’un point de vue science des matériaux, la fissuration cartographique représente un mécanisme de relaxation des contraintes de traction se produisant dans la zone la plus faible de la section transversale du béton. La couche de mortier superficielle, caractérisée par un rapport eau-ciment plus élevé et une plus grande teneur en pâte que le béton massif sous-jacent, possède une résistance à la traction plus faible et un potentiel de retrait plus élevé. Lorsque les changements volumétriques dans cette couche génèrent des contraintes de traction dépassant sa capacité de traction limitée — généralement seulement 2 à 4 MPa pour la fraction de pâte — le matériau relâche la contrainte par la formation d’un réseau de microfissures distribué plutôt que par un seul plan de fracture dominant. Ce comportement de fissuration distribuée est ce qui produit l’aspect cartographique caractéristique.
Les termes fissuration cartographique et faïençage sont utilisés de manière interchangeable dans la plupart des contextes de la technologie du béton, bien que des distinctions subtiles existent entre différents organismes de normalisation et disciplines d’ingénierie. L’American Concrete Institute (ACI), dans sa publication influente ACI 201.1R-08 (Guide for Conducting a Visual Inspection of Concrete in Service), utilise « faïençage » comme terme principal, le définissant comme « un réseau de fissures fines et superficielles à la surface du béton ». L’ACI 224.1R-07 (Causes, Evaluation, and Repair of Cracks in Concrete Structures) fait également référence au faïençage comme « le développement d’un réseau de fissures ou fissurations aléatoires fines à la surface du béton ou du mortier causé par le retrait de la couche superficielle ».
La Portland Cement Association (PCA) emploie les deux termes mais tend à utiliser « faïençage » lorsqu’elle aborde le phénomène dans le contexte des pratiques de finition des dallages et « fissuration cartographique » lorsqu’elle traite de l’identification des détériorations des chaussées. Le programme FHWA Long-Term Pavement Performance (LTPP), dans son Distress Identification Manual for the Long-Term Pavement Performance Program (FHWA-HRT-13-092, 5e édition, mai 2014), utilise exclusivement le terme « fissuration cartographique » et inclut dans sa définition les fissures « typiquement associées à la réactivité alcali-silice », ce qui représente un élargissement du terme au-delà de la connotation de retrait superficiel pur du faïençage.
Une distinction pratique qui a émergé dans la pratique de l’ingénierie des chaussées est que le faïençage fait spécifiquement référence aux réseaux de fissures superficielles fines causés par des facteurs liés à la construction (mauvaise cure, sur-finition, rapport eau-ciment de surface élevé), tandis que la fissuration cartographique peut englober les réseaux de fissures superficielles quelle qu’en soit la cause, y compris la réaction alcali-silice (RAS), qui implique la formation d’un gel expansif plus profondément dans la matrice du béton. Selon cette convention, tout faïençage est une fissuration cartographique, mais toute fissuration cartographique n’est pas un faïençage — la fissuration cartographique induite par la RAS représente un mécanisme de détérioration d’origine chimique distinct du mécanisme de retrait purement physique du faïençage.
Le système d’identification de détérioration FAA PAVER™ pour les chaussées aéroportuaires ne comporte pas de type de détérioration distinct appelé « fissuration cartographique » ou « faïençage ». Au lieu de cela, le phénomène est capturé à travers trois catégories de détérioration interdépendantes : Réaction Alcali-Silice — RAS (Code 76) , définie comme une fissuration du revêtement en béton souvent en motif cartographique avec une possible coloration par le gel ; Fissures de Retrait (Code 73) , qui capture les motifs de fissures capillaires non structurelles ; et Écaillage/Faïençage (Code 70) , où le faïençage de faible sévérité n’est compté que s’il devrait évoluer vers un écaillage plus sévère dans un délai de deux à trois ans. Cette classification distribuée reflète l’accent opérationnel de la communauté des chaussées aéroportuaires sur les conséquences en matière de sécurité — particulièrement le potentiel de débris (FOD) — plutôt que sur la morphologie précise des fissures.
| Caractéristique | Faïençage typique (lié à la construction) | Fissuration cartographique induite par la RAS |
|---|---|---|
| Cause principale | Retrait de surface lors de la cure | Formation de gel alcali-silice expansif |
| Profondeur | ≤3 mm (surface uniquement) | Variable ; peut s’étendre plus profondément |
| Ouverture des fissures | Capillaire (<0,5 mm) | Peut s’élargir à 1–2 mm avec le temps |
| Caractéristiques associées | Aucune | Exsudation de gel, coloration, éclatements |
| Progression | Se stabilise après le séchage initial | Progressive sur des années |
| Importance structurelle | Esthétique uniquement | Potentiellement significative |
| Risque de FOD | Minime initialement | Modéré à élevé à mesure que les fissures s’élargissent |
Une cure inadéquate ou retardée est la cause la plus fréquemment citée de la fissuration cartographique dans les chaussées en béton. Lorsque le béton frais est mis en place et fini, la surface est exposée aux conditions ambiantes — température de l’air, humidité relative, vitesse du vent et rayonnement solaire — qui régissent collectivement le taux de perte d’eau par évaporation. L’American Concrete Institute spécifie dans l’ACI 308R-16 (Guide to External Curing of Concrete) que la cure doit commencer immédiatement après la finition finale et se poursuivre pendant un minimum de sept jours dans des conditions normales, ou plus longtemps lorsque des matériaux cimentaires supplémentaires tels que les cendres volantes ou le laitier de haut-fourneau granulé moulu sont utilisés.
Lorsque la cure est omise ou retardée, la couche de mortier superficielle perd de l’humidité par évaporation à un taux qui peut dépasser le taux auquel l’eau de ressuage du béton sous-jacent peut la reconstituer. Cela crée un gradient d’humidité à travers l’épaisseur de la dalle, la couche superficielle subissant le plus grand déficit d’humidité et, par conséquent, la plus grande déformation de retrait. Le retrait différentiel entre la surface qui sèche rapidement et l’intérieur encore humide génère des contraintes de traction dans la couche superficielle. Étant donné que la pâte de surface, avec son rapport eau-ciment plus élevé dû aux opérations de finition, a une résistance à la traction inférieure à celle du béton massif, elle fissure selon le motif en réseau distribué caractéristique de la fissuration cartographique.
Le taux d’évaporation critique au-delà duquel la fissuration cartographique devient probable est d’environ 1,0 kg/m² par heure, comme établi par l’ACI 305R-20 (Guide to Hot Weather Concreting). Ce taux peut être dépassé même dans des conditions météorologiques modérées lorsque les vitesses de vent sont élevées ou que l’humidité relative est faible. L’utilisation de retardateurs d’évaporation — films monomoléculaires pulvérisés sur la surface du béton frais immédiatement après le réglage — peut réduire les taux d’évaporation jusqu’à 80 %, offrant une fenêtre de protection critique entre les opérations de finition et l’application des mesures de cure finales.
La sur-finition des surfaces en béton — en particulier le sur-lissage avec des truelles mécaniques sur les dalles qui ne recevront pas de revêtements ultérieurs — est un contributeur majeur à la fissuration cartographique. Chaque passage d’une truelle ou d’une taloche sur la surface du béton enfonce les particules de gros granulats vers le bas et amène une couche de pâte de ciment et de sable fin à la surface. Lorsque le lissage se poursuit au-delà du point nécessaire pour obtenir la texture de surface et la planéité souhaitées, la couche superficielle devient progressivement enrichie en pâte de ciment et appauvrie en gros granulats.
Cette couche de surface enrichie en pâte, typiquement de 2 à 5 mm d’épaisseur, a des propriétés fondamentalement différentes du béton massif : un rapport eau-ciment plus élevé (car l’eau de ressuage continue de monter et de s’accumuler), une teneur en ciment plus élevée, une teneur en gros granulats négligeable et, par conséquent, un potentiel de retrait de séchage plus élevé et une résistance à la traction plus faible. L’absence de particules de gros granulats dans cette couche supprime le mécanisme d’arrêt de fissure que les gros granulats fournissent normalement — dans un béton correctement proportionné, les microfissures qui se propagent doivent contourner les particules de granulats, consommant de l’énergie et limitant l’extension de la fissure. Sans cet enchevêtrement de granulats, la couche de surface riche en pâte est hautement susceptible au motif de fissuration distribuée du faïençage.
Une pratique particulièrement dommageable consiste à trueller l’eau de ressuage dans la surface. Lorsque les finisseurs observent un voile d’eau de ressuage à la surface du béton et la truellent plutôt que de la laisser s’évaporer ou de l’enlever en traînant un tuyau sur la surface, ils augmentent effectivement le rapport eau-ciment de la couche superficielle à des valeurs pouvant dépasser 0,60 ou même 0,70 — bien plus élevées que les 0,40 à 0,50 typiques d’un béton durable. Cette élévation du rapport eau-ciment de surface augmente considérablement la porosité, la perméabilité et le potentiel de retrait de la couche superficielle. L’ACI 302.1R-15 (Guide to Concrete Floor and Slab Construction) met explicitement en garde contre cette pratique et recommande d’attendre que l’eau de ressuage se soit complètement évaporée de la surface avant de commencer les opérations de lissage final.

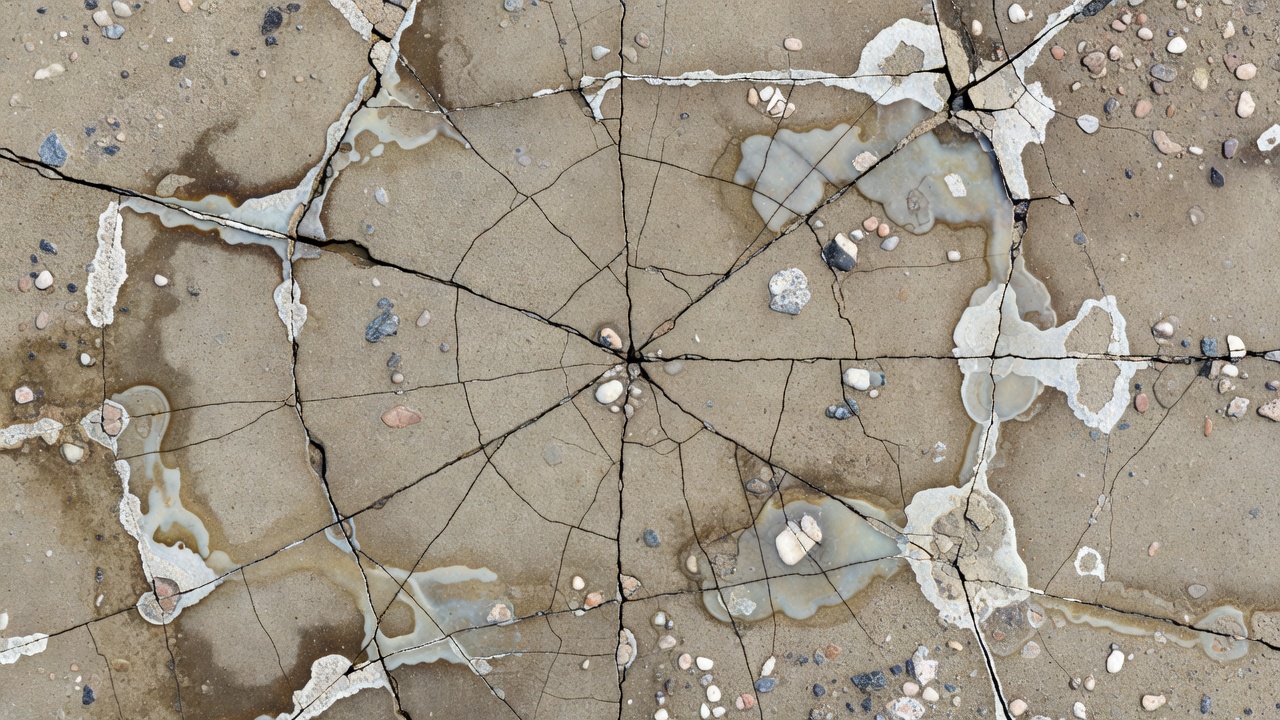

La réaction alcali-silice est un mécanisme de détérioration chimique qui peut produire un motif de fissuration cartographique distinctement différent de celui causé par le retrait superficiel lié à la construction. La RAS se produit lorsque des formes réactives de silice présentes dans certains granulats réagissent avec les hydroxydes alcalins (sodium et potassium) dissous dans la solution interstitielle du béton. Le produit de réaction est un gel alcali-silice qui absorbe l’eau et gonfle, générant des pressions internes pouvant dépasser la capacité de traction de la pâte de ciment environnante.
Le motif de fissuration cartographique produit par la RAS diffère du faïençage lié à la cure de plusieurs façons diagnostiques. Les fissures induites par la RAS ont tendance à être plus larges (souvent 0,5 à 2,0 mm après plusieurs années de réaction), peuvent présenter des exsudations de gel blanchâtres, brunâtres ou grisâtres à la surface des fissures, et montrent souvent des éclatements associés — petits fragments coniques qui se détachent de la surface au-dessus des particules de granulats réactifs. Le réseau de fissures dans le béton affecté par la RAS s’étend généralement plus profondément que la couche de mortier superficielle, pénétrant parfois 25 mm ou plus dans la dalle. L’examen pétrographique selon ASTM C856 (Standard Practice for Petrographic Examination of Hardened Concrete) peut confirmer la RAS en identifiant les auréoles de réaction autour des particules de granulats, les microfissures remplies de gel à l’intérieur des granulats et les dépôts de gel dans les vides d’air.
La RAS nécessite trois conditions pour se produire simultanément : de la silice réactive dans les granulats, suffisamment d’alcalins dans la solution interstitielle (exprimé typiquement comme un équivalent Na₂O dépassant 0,60 % de la masse du ciment, soit environ 3,0 kg/m³ de béton), et une humidité suffisante (humidité relative supérieure à environ 80 % dans le béton). Dans les chaussées aéroportuaires, où les produits de dégivrage peuvent introduire des alcalins supplémentaires et où les précipitations fournissent une humidité abondante, la RAS peut progresser plus rapidement que dans de nombreux autres environnements en béton. La Circulaire consultative FAA 150/5380-8 (Handbook for Identification of Alkali-Silica Reactivity in Airfield Pavements) fournit des conseils spécifiques pour l’identification et la gestion de la RAS dans le béton aéroportuaire.
Les cycles de gel-dégel interagissent avec la fissuration cartographique de deux manières distinctes. Premièrement, les fissures cartographiques existantes — qu’elles proviennent d’une mauvaise cure ou de la RAS — servent de voies d’entrée d’eau. Lorsque les fissures saturées d’eau gèlent, l’expansion volumétrique d’environ 9 % de la conversion eau-glace exerce une pression hydraulique sur les parois des fissures, élargissant et approfondissant potentiellement les fissures de manière incrémentielle à chaque cycle de gel-dégel. Cette détérioration progressive peut transformer un faïençage initialement esthétique en un écaillage plus sévère sur plusieurs saisons hivernales.
Deuxièmement, les dommages causés par le gel-dégel au béton non entraîné d’air ou insuffisamment entraîné d’air peuvent produire un motif de détérioration de surface qui imite la fissuration cartographique. Sans un système correctement distribué de vides d’air entraînés (typiquement 4 % à 8 % de teneur en air avec un facteur d’espacement inférieur à 0,20 mm, selon ASTM C457), l’eau de gel dans le système de pores capillaires de la pâte de ciment génère des pressions internes destructrices. La microfissuration résultante peut créer un motif en réseau à la surface qui ressemble superficiellement au faïençage mais s’en distingue par son association avec l’écaillage de surface — la perte progressive de mortier de surface — et par l’absence de la structure cellulaire polygonale nette caractéristique de la véritable fissuration cartographique. L’ASTM C672 (Standard Test Method for Scaling Resistance of Concrete Surfaces Exposed to Deicing Chemicals) fournit une méthode standardisée pour évaluer ce type de détérioration de surface.
La carbonatation de la couche de béton superficielle — la réaction chimique entre le dioxyde de carbone atmosphérique (CO₂) et l’hydroxyde de calcium dans la pâte de ciment hydratée pour former du carbonate de calcium — produit un retrait volumétrique mesurable de la pâte de ciment. Ce retrait de carbonatation, bien que généralement d’une ampleur inférieure au retrait de séchage, peut contribuer à la fissuration cartographique dans des circonstances spécifiques, en particulier lorsque des chauffages à combustion non ventilés sont utilisés pendant la construction en béton par temps froid. Ces chauffages peuvent élever les concentrations de CO₂ dans l’enceinte à des niveaux plusieurs fois supérieurs aux niveaux ambiants atmosphériques (qui sont d’environ 0,04 % ou 420 ppm), accélérant la carbonatation de surface. La réaction de carbonatation réduit également le pH de la solution interstitielle du béton d’environ 13 à moins de 9, ce qui, dans le béton armé, élimine la couche protectrice passive sur les armatures en acier — bien qu’il s’agisse d’une préoccupation de corrosion plutôt que d’une préoccupation de fissuration pour la fissuration cartographique spécifiquement.
Le programme FHWA Long-Term Pavement Performance (LTPP) , l’initiative de recherche sur les performances des chaussées la plus complète jamais entreprise, classe la fissuration cartographique comme un type de détérioration distinct sous la catégorie Défauts de surface pour les chaussées en béton de ciment Portland. Le Distress Identification Manual for the Long-Term Pavement Performance Program (FHWA-HRT-13-092, 5e édition, mai 2014) fournit la définition et le protocole de mesure faisant autorité utilisés par les agences routières à travers les États-Unis et référencés au niveau international.
Pour les revêtements en béton de ciment Portland à joints (JCP) , la fissuration cartographique est désignée comme Détérioration JCP 8a. Pour les revêtements en béton armé continu (CRCP) , elle est désignée comme Détérioration CRCP 4a. La définition fournie dans les deux cas est : « Une série de fissures qui s’étendent uniquement dans la surface supérieure de la dalle. Les fissures plus grandes sont fréquemment orientées dans la direction longitudinale de la chaussée et sont interconnectées par des fissures transversales ou aléatoires plus fines. » Le glossaire LTPP précise en outre que la fissuration cartographique « inclut les fissures typiquement associées à la réactivité alcali-silice », élargissant explicitement la définition au-delà du faïençage lié à la construction.
Une caractéristique essentielle de la classification LTPP est qu’aucun niveau de sévérité n’est défini pour la fissuration cartographique. Contrairement à d’autres détériorations des PCC telles que la fissuration longitudinale (qui a des niveaux de sévérité faible, modéré et élevé basés sur l’ouverture de fissure et l’éclatement) ou les cassures d’angle (également classées par niveaux), la fissuration cartographique est traitée comme une condition binaire : présente ou non présente. Le protocole de mesure enregistre le nombre d’occurrences et la surface totale affectée en mètres carrés. Lorsqu’une section entière de chaussée est affectée par la fissuration cartographique, elle est enregistrée comme une seule occurrence couvrant la surface totale de la section.
| Type de chaussée | Code de détérioration | Catégorie LTPP | Niveaux de sévérité | Unité de mesure |
|---|---|---|---|---|
| Béton à joints (JCP) | JCP 8a | Défauts de surface | Aucun défini | Nombre + m² |
| Béton armé continu (CRCP) | CRCP 4a | Défauts de surface | Aucun défini | Nombre + m² |
| Béton armé à joints (JRC) | Non codé séparément | — | — | — |
Cette absence de classement par sévérité reflète la nature orientée vers la recherche du programme LTPP. Étant donné que la fissuration cartographique est généralement considérée comme non structurelle, l’accent mis par le programme sur la modélisation de la détérioration liée aux charges n’a pas nécessité de données détaillées sur la sévérité pour cette détérioration particulière. Pour les systèmes de gestion des chaussées opérationnels, cependant — en particulier ceux qui desservent les chaussées aéroportuaires — l’absence de niveaux de sévérité représente une lacune que le système FAA PAVER comble par ses catégories de détérioration RAS et fissure de retrait avec des critères de sévérité faible, moyen et élevé définis.

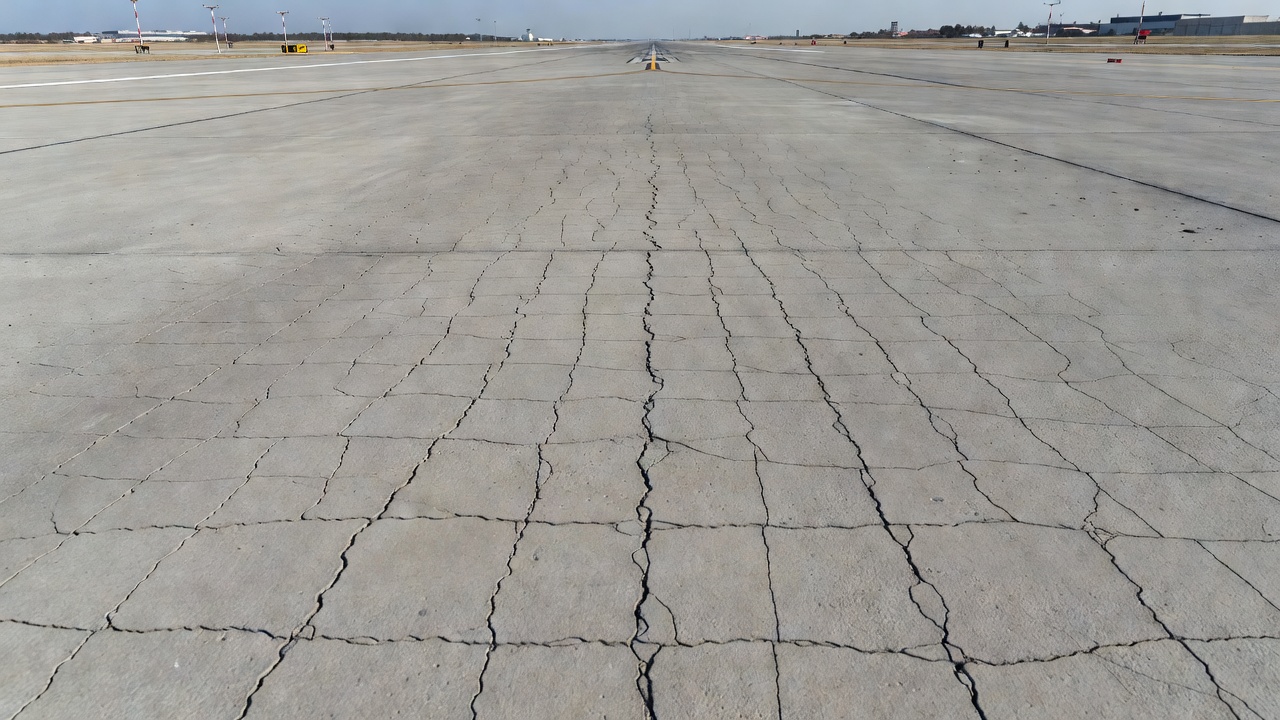

Les chaussées aéroportuaires présentent des exigences uniques qui élèvent l’importance de la fissuration cartographique au-delà de ce qui serait considéré comme acceptable pour les chaussées routières. Les deux préoccupations primordiales sont la prévention des débris (FOD) et le maintien de la friction de surface, toutes deux directement abordées dans l’Annexe 14 de l’OACI — Aérodromes, Volume I — Conception et exploitation technique des aérodromes, et ses documents d’appui dans le Doc OACI 9157 — Manuel de conception d’aérodrome, Partie 3 — Chaussées.
Les FOD (Foreign Object Debris / Débris) , définis comme tout objet situé dans un emplacement inapproprié de l’environnement aéroportuaire ayant la capacité de blesser le personnel ou d’endommager les aéronefs, constituent une préoccupation de sécurité primordiale. Même la fissuration cartographique superficielle peut évoluer vers la génération de FOD si les bords des fissures s’écaillent ou si le réseau de fissures fines coalesce pour créer des fragments de surface libres. Le souffle des réacteurs, en particulier des gros aéronefs commerciaux et militaires lors du décollage, peut déloger le mortier de surface faiblement lié entre des fissures cartographiques étroitement espacées. Un morceau de béton aussi petit que 12 mm (½ pouce) dans n’importe quelle dimension, s’il est ingéré par un réacteur, peut causer des dommages coûtant des centaines de milliers de dollars et potentiellement créer un danger de sécurité catastrophique. Par conséquent, le système FAA PAVER traite la fissuration RAS de sévérité élevée — qui inclut la fissuration en motif cartographique avec fragments libres — comme une condition où aucune autre détérioration ne doit être comptée sur cette dalle, car le potentiel FOD prime sur toutes les autres considérations de détérioration.
La friction de surface est la deuxième préoccupation critique. L’Annexe 14 de l’OACI, Appendice A, Section 2, spécifie que les surfaces des chaussées des pistes doivent être maintenues pour fournir des caractéristiques de friction acceptables dans toutes les conditions météorologiques. La fissuration cartographique, en perturbant la texture continue de la surface de la chaussée, peut réduire à la fois la macrotexture (régissant le drainage et la friction sur mouillé aux vitesses des aéronefs) et la microtexture (régissant la friction à basse vitesse). Bien que l’effet direct du faïençage capillaire sur les mesures de friction soit généralement faible, la progression à long terme de la fissuration cartographique en écaillage, désagrégation de surface et éclatements peut créer des zones localisées de friction significativement réduite. Des essais de friction réguliers utilisant un équipement continu de mesure de friction (CFME) selon le Doc OACI 9137 — Manuel des services d’aéroport, Partie 2 — État de surface des chaussées sont une pratique standard, et tout état de détérioration susceptible d’accélérer la dégradation de la friction doit être surveillé et géré.
La méthodologie de l’Indice de Condition de Chaussée (PCI) normalisée dans l’ASTM D5340-11 (Standard Test Method for Airport Pavement Condition Index Surveys) et la STANAG 7181 (norme OTAN pour le PCI aéroportuaire) intègre les détériorations de type fissuration cartographique à travers trois catégories :
À sévérité élevée de la RAS, l’impact de la valeur déductive sur le PCI est substantiel — typiquement 20 à 40 points par dalle affectée, selon la densité — reflétant les graves implications opérationnelles et de sécurité pour les chaussées aéroportuaires.
La question fondamentale à laquelle sont confrontés les ingénieurs de chaussées évaluant le béton fissuré cartographiquement est de savoir si l’état observé représente un défaut esthétique de surface ou un symptôme d’une détérioration structurelle plus profonde. La réponse dépend d’une analyse minutieuse de la profondeur, de la cause et de la progression.
Le faïençage esthétique — le réseau de fissures superficielles peu profondes liées à la construction — est, par définition, bénin sur le plan structurel. Les fissures sont confinées aux 2–3 premiers mm de mortier riche en pâte et ne s’étendent pas dans le béton porteur. Dans les dallages intérieurs sur sol où l’apparence n’est pas critique, le faïençage esthétique ne nécessite aucune réparation. Sur les chaussées routières, la décision du programme LTPP de ne pas attribuer de niveaux de sévérité à la fissuration cartographique reconnaît implicitement que ce type de détérioration, dans sa forme pure, n’affecte pas la capacité structurelle ni la durée de vie prévue.
Cependant, la fissuration cartographique induite par la RAS occupe une position fondamentalement différente sur le spectre structure-versus-esthétique. La RAS est une instabilité volumétrique progressive qui affecte toute la section transversale du béton, et non simplement la surface. La fissuration cartographique visible en surface est la manifestation externe d’une expansion interne, d’une fissuration et d’une formation de gel se produisant dans toutes les localisations de granulats réactifs à l’intérieur du béton. Sur des périodes de 5 à 20 ans, la RAS peut :
Le critère de profondeur fournit un indicateur pratique sur le terrain. Si la fissuration peut être démontrée — par carottage, examen pétrographique ou essai de vitesse d’impulsion ultrasonique — comme s’étendant à plus d’environ 5 mm sous la surface, la détérioration doit être considérée comme potentiellement structurelle plutôt qu’esthétique. L’examen pétrographique ASTM C856 reste la méthode définitive pour déterminer la profondeur, l’origine des fissures et la présence de gel de RAS. L’essai de vitesse d’impulsion ASTM C597 peut fournir une indication non destructive de la densité de fissuration interne, des réductions de vitesse d’impulsion de plus de 10 % à 15 % par rapport au béton sain de même composition suggérant une détérioration interne significative.
Sur les chaussées aéroportuaires, le système FAA PAVER aborde cette distinction à travers ses niveaux de sévérité de la RAS. La RAS de faible sévérité (fissures minimes, surface serrée, fissures ≤1 mm, aucun potentiel FOD) peut ne pas exiger d’intervention structurelle immédiate. La RAS de sévérité moyenne (fissuration accrue, un certain potentiel FOD, les fissures peuvent être éclatées) nécessite une gestion active. La RAS de sévérité élevée (fissuration extensive, potentiel FOD avéré, pièces détachées, désintégration significative) nécessite typiquement un remplacement de dalle ou une réhabilitation majeure.
Une différenciation précise de la fissuration cartographique des autres types de fissuration du béton est essentielle pour une identification correcte des détériorations, le calcul du PCI et la planification de l’entretien. Les distinctions suivantes s’appliquent :
Fissuration en D (Fissuration de durabilité) — désignée comme Détérioration JCP 7 / CRCP 3 dans le système LTPP — est un type de détérioration associé à l’utilisation de certains gros granulats non durables susceptibles de se détériorer par gel-dégel lorsqu’ils sont saturés de manière critique. La fissuration en D se distingue de la fissuration cartographique par son emplacement caractéristique : elle commence à proximité des joints, des bords et des fissures où l’eau peut entrer dans le béton, et produit des fissures étroitement espacées en forme de croissant qui courent à peu près parallèlement au joint ou au bord. Contrairement à la fissuration cartographique, qui couvre de vastes zones de dalle, la fissuration en D est concentrée en bandes adjacentes aux points d’entrée d’humidité. La fissuration en D produit également une coloration foncée distinctive du béton près des fissures et, lorsqu’on la tapote avec un marteau, produit un son sourd ou creux caractéristique indiquant une désintégration sous la surface. Le système FAA PAVER spécifie que lorsque la fissuration en D est présente, l’écaillage ne doit pas être enregistré séparément sur la même dalle pour éviter de compter deux fois la détérioration connexe.
La fissuration structurelle longitudinale et transversale se distingue de la fissuration cartographique par sa linéarité, sa profondeur et son mécanisme. Les fissures longitudinales sont parallèles à l’axe central de la chaussée ; les fissures transversales sont perpendiculaires à celui-ci. Les deux sont typiquement uniques ou peu nombreuses par dalle, peuvent s’étendre sur toute la profondeur de la dalle, et sont généralement causées par une combinaison de contraintes thermiques, de gradients d’humidité, de charge de trafic et de retenue de la plate-forme. Les ouvertures de fissures pour la fissuration structurelle dépassent typiquement 1 mm et peuvent atteindre 5 mm ou plus. La fissuration cartographique, en revanche, est multidirectionnelle, superficielle, fine et répartie sur la surface de la dalle.
La fissuration de retrait plastique se produit dans le béton frais avant la prise finale, généralement dans les premières heures suivant la mise en place, lorsque le taux d’évaporation de surface dépasse le taux d’eau de ressuage remontant à la surface. Ces fissures ont tendance à être plus longues, plus isolées et à peu près parallèles entre elles, orientées perpendiculairement à la direction du vent. Elles peuvent être plus profondes que les fissures cartographiques — s’étendant parfois de 25 à 100 mm dans la dalle — mais n’ont pas le motif en réseau interconnecté. Les fissures de retrait plastique apparaissent généralement dans les 1 à 6 heures suivant la mise en place, tandis que la fissuration cartographique due aux déficits de cure peut ne devenir visible qu’après des jours ou des semaines.
Les cassures d’angle sont des fissures structurelles qui coupent le coin de la dalle à environ 45 degrés, s’étendant sur toute l’épaisseur de la dalle. Ce sont des détériorations associées aux charges liées à un support insuffisant du coin de dalle, à des déflexions élevées du coin sous le trafic, ou à une perte de transfert de charge aux joints. Une cassure d’angle est identifiée par la présence d’une fissure qui coupe à la fois le joint transversal (ou la fissure) et le joint longitudinal (ou le bord), formant une pièce triangulaire. La fissure est typiquement plus large au coin et se rétrécit en s’étendant vers l’intérieur. La fissuration cartographique, même sous sa forme la plus étendue, ne produit pas ce motif géométrique.
La dalle fragmentée représente le stade final de multiples fissures structurelles sécantes. Définie dans le système LTPP comme une dalle divisée par des fissures en quatre morceaux ou plus, une dalle fragmentée se distingue de la fissuration cartographique par la taille des pièces délimitées par les fissures (typiquement >0,1 m² pour la dalle fragmentée contre 100–1600 mm² pour les cellules de fissuration cartographique) et par la nature traversante des fissures de division. Le système FAA PAVER spécifie que lorsqu’une dalle fragmentée de sévérité moyenne ou élevée est enregistrée, aucune autre détérioration n’est comptée.
La détection de la fissuration cartographique va de la simple observation visuelle aux systèmes automatisés sophistiqués, la méthode appropriée étant déterminée par l’objectif de l’inspection (évaluation de l’état au niveau du réseau versus enquête forensique au niveau du projet) et le contexte opérationnel (routier versus aéroportuaire).
L’inspection visuelle reste la méthode de détection la plus courante et, lorsqu’elle est menée par des inspecteurs formés suivant des protocoles standardisés, fournit une identification fiable de la présence et de l’étendue approximative de la fissuration cartographique. Les conditions optimales pour la détection visuelle sont lorsque la surface de la chaussée est humide — après une légère pluie ou suite à un mouillage délibéré — et observée sous un éclairage rasant, comme en début de matinée ou en fin d’après-midi au soleil. Le différentiel d’humidité entre la surface intacte et les zones fissurées, combiné à l’effet d’ombrage de la lumière oblique, rend même la fissuration cartographique capillaire clairement visible. Le guide d’inspection visuelle ACI 201.1R recommande de documenter la zone affectée, de photographier les motifs de fissures représentatifs avec une référence d’échelle, et de noter la présence ou l’absence de caractéristiques associées telles que la coloration par le gel, les éclatements ou l’écaillage de surface.
La photogrammétrie à courte distance et l’imagerie numérique haute résolution sont devenues de plus en plus importantes pour les inspections de l’état des chaussées au niveau du réseau. Le rapport FHWA-RC-20-0005 (Developing Guidelines for Cracking Assessment for Use in Vendor Selection Process, mars 2020) note que la fissuration cartographique est l’une des détériorations les plus difficiles pour les systèmes automatisés de détection de fissures en raison de ses fines ouvertures de fissures (souvent inférieures à 0,5 mm), de son motif distribué et de son faible contraste avec le béton environnant. Les systèmes modernes atteignant des résolutions de 1 mm par pixel ou mieux, combinés à des algorithmes d’apprentissage automatique entraînés sur des ensembles de données de fissuration cartographique vérifiés, améliorent les taux de détection. Cependant, le rapport FHWA recommande que les données de fissuration automatisées soient validées par rapport à des mesures de référence au sol utilisant des méthodes statistiquement valides telles qu’un test t apparié pour l’équivalence, avec des tolérances d’acceptation typiques de ±4 % à ±5 % pour le pourcentage de fissuration.
Les comparateurs de fissures et les microscopes fournissent une mesure quantitative de l’ouverture des fissures sur le terrain. Les comparateurs optiques d’ouverture de fissures — cartes transparentes avec des largeurs de ligne calibrées imprimées à des échelles connues — permettent une estimation rapide de l’ouverture de fissure à environ 0,1 mm près. Les microscopes portables pour fissures avec un grossissement de 40× à 100× et des réticules de mesure intégrés peuvent résoudre des ouvertures de fissures jusqu’à 0,02 mm, suffisants pour distinguer le faïençage esthétique (typiquement <0,3 mm) des fissures plus larges induites par la RAS (0,5–2,0 mm). Le seuil d’ouverture de fissure d’environ 0,5 mm est significatif pour les chaussées aéroportuaires, car les fissures plus larges que cela peuvent piéger le caoutchouc des pneus d’aéronefs lors des atterrissages et contribuer à la génération de FOD.
L’essai au colorant pénétrant, adapté des méthodes d’essai non destructif utilisées pour les métaux selon ASTM E1417, peut être utilisé pour améliorer la visibilité des fines fissures cartographiques à des fins de documentation. Un colorant coloré à faible viscosité est appliqué sur la surface, laissé pénétrer dans le réseau de fissures par capillarité, et l’excédent est éliminé. Le colorant retenu dans les fissures fournit une cartographie des fissures à contraste élevé. Cette méthode est particulièrement utile pour les enquêtes forensiques et pour créer des enregistrements visuels permanents, bien qu’elle soit trop exigeante en main-d’œuvre pour les inspections de routine au niveau du réseau.
L’examen pétrographique selon ASTM C856 est la méthode définitive pour confirmer la RAS comme cause de la fissuration cartographique et pour déterminer la profondeur et l’origine des fissures. Une carotte de 100 mm de diamètre est extraite, imprégnée d’époxy teinté à la fluorescence sous vide, sectionnée et examinée au microscope stéréoscopique et, si indiqué, au microscope électronique à balayage avec spectroscopie à rayons X à dispersion d’énergie (MEB-EDS). Les indicateurs pétrographiques de la RAS comprennent : les auréoles de réaction autour des particules de granulats réactifs ; les fissures remplies de gel à l’intérieur des granulats et s’étendant dans la pâte de ciment ; les dépôts de gel alcali-silice dans les vides d’air ; et les concentrations élevées d’alcalins détectées par EDS. La profondeur à laquelle les caractéristiques de la RAS s’étendent fournit des informations critiques pour évaluer si la détérioration est confinée à la surface ou structurelle.
La vitesse d’impulsion ultrasonique (UPV) selon ASTM C597 fournit une indication non destructive de la qualité interne du béton. Des réductions de vitesse d’impulsion de plus d’environ 10 % par rapport au béton sain de composition similaire suggèrent une microfissuration interne significative, ce qui, dans le contexte d’une fissuration cartographique visible en surface, indiquerait une RAS plutôt qu’un faïençage esthétique. L’UPV peut être réalisée en configurations de transmission directe (à travers l’épaisseur de la dalle) et indirecte (le long de la surface), bien que les mesures de surface caractérisent mieux la zone affectée par la fissuration cartographique.
La réponse d’entretien ou de réparation appropriée à la fissuration cartographique dépend d’une évaluation systématique de la cause, de la profondeur, de la sévérité, de la criticité du trafic et du contexte opérationnel. La hiérarchie d’interventions suivante reflète l’éventail allant de l’acceptation esthétique à la réhabilitation majeure :
Aucune action (Surveillance uniquement) — Applicable au faïençage esthétique sur les chaussées où l’apparence de surface n’est pas critique et où aucune génération de FOD ni perte de friction n’a été observée. Les dallages intérieurs de bâtiments, les accotements routiers secondaires et les chaussées aéroportuaires de zones non circulatoires éloignées des trajectoires des aéronefs peuvent entrer dans cette catégorie. Même sous une décision de non-action, une surveillance périodique est justifiée pour détecter toute progression du faïençage vers l’écaillage ou tout élargissement des fissures qui pourrait signaler une RAS non diagnostiquée.
Scellants de surface — Les scellants pénétrants à base de silane, siloxane, ou de mélanges silane-siloxane peuvent être appliqués sur le béton fissuré cartographiquement pour réduire l’entrée d’eau sans former de film de surface qui altérerait les caractéristiques de friction. Ces matériaux pénètrent de 2 à 8 mm dans le béton, tapissant les pores capillaires et les fissures fines d’une couche hydrophobe tout en maintenant la perméabilité à la vapeur (permettant à l’humidité interne de s’échapper). Pour les chaussées aéroportuaires, la FAA exige qu’aucun traitement de surface ne réduise la friction de la chaussée en dessous des niveaux acceptables, et des essais de friction avant et après application sont essentiels. Les scellants de fissures à base d’époxy peuvent remplir les fissures individuelles plus larges — celles dépassant environ 0,5 mm — mais ne sont pas pratiques pour le réseau de fissures fines et distribuées de la véritable fissuration cartographique.
Revêtements polymères minces — Les revêtements en béton polymère, typiquement de 6 à 12 mm d’épaisseur et composés de liants époxy ou méthacrylate avec des granulats fins, peuvent restaurer l’intégrité de surface, sceller la surface fissurée cartographique sous-jacente et fournir une nouvelle couche de roulement avec d’excellentes caractéristiques de friction. Le revêtement adhère au support en béton préparé et pont les fissures fines. La préparation de surface — typiquement un grenaillage ou un meulage pour éliminer la laitance et fournir une surface de liaison saine — est critique pour la performance du revêtement. Sur les chaussées aéroportuaires, le matériau de revêtement doit démontrer une résistance au carburéacteur, au fluide hydraulique et aux produits de dégivrage, ainsi qu’une résistance d’adhérence adéquate sous les cycles thermiques et les conditions de charge dynamique des opérations aériennes. Le FAA Engineering Brief No. 66 fournit des conseils sur l’utilisation de revêtements polymères minces sur les chaussées aéroportuaires en béton.
Meulage au diamant — Le meulage au diamant enlève une fine couche (typiquement 2 à 6 mm) de la surface du béton à l’aide de lames imprégnées de diamant étroitement espacées, éliminant physiquement la couche superficielle faïencée et exposant le béton sain en dessous. Cette méthode restaure simultanément l’uni de surface, améliore la friction par la création d’une texture de surface cannelée et élimine la zone fissurée cartographiquement. Pour le béton affecté par la RAS, le meulage peut restaurer temporairement la qualité de surface, mais si le béton sous-jacent continue de se dilater, le motif de fissuration cartographique peut réapparaître sur une période d’années. L’International Grooving and Grinding Association (IGGA) fournit des spécifications détaillées pour le meulage au diamant des chaussées en béton, y compris les applications aéroportuaires.
Traitement aux composés de lithium pour la RAS — Lorsque la RAS est confirmée comme cause de la fissuration cartographique, un traitement avec des composés à base de lithium — typiquement le nitrate de lithium ou l’hydroxyde de lithium — peut atténuer la réaction ultérieure. Les ions lithium entrent en compétition avec les ions sodium et potassium pour l’incorporation dans le produit de la réaction alcali-silice, formant un gel de lithium-silicate non expansif plutôt que le gel expansif de sodium- ou potassium-silicate. Le traitement est appliqué sous forme de pulvérisation topique qui pénètre la surface du béton, avec des taux de dosage typiquement de l’ordre de 0,5 à 1,0 L/m² selon la porosité du béton et la sévérité des dommages existants. L’efficacité du traitement au lithium dépend de l’obtention d’une profondeur de pénétration adéquate et de l’étendue de la progression de la RAS au moment du traitement — il est plus efficace comme mesure d’atténuation tôt dans le processus de réaction lorsque l’expansion est encore limitée.
Remplacement complet de dalle — Pour les chaussées aéroportuaires présentant une fissuration cartographique RAS de sévérité élevée avec génération active de FOD, ou pour les dalles où l’effet cumulatif de la RAS a réduit la capacité structurelle en dessous des exigences opérationnelles, le remplacement complet de la dalle est la réparation définitive. Les dalles de remplacement doivent être construites avec des granulats de qualité non réactive prouvée, du ciment à faible teneur en alcalins (équivalent Na₂O ≤0,60 %), et, le cas échéant, des matériaux cimentaires supplémentaires tels que les cendres volantes de classe F (15 % à 30 % de remplacement) ou le ciment au laitier (35 % à 50 % de remplacement) dont il a été démontré par des essais ASTM C1567 qu’ils contrôlent l’expansion de la RAS. Dans l’environnement aéroportuaire, des mélanges de béton à prise rapide capables d’atteindre des résistances d’ouverture au trafic dans les 4 à 6 heures sont souvent spécifiés pour minimiser les perturbations opérationnelles pendant les fenêtres de construction de nuit.
Le tableau suivant résume l’applicabilité de chaque stratégie de réparation :
| Méthode de réparation | Cause applicable | Profondeur typique | Adapté à l’aéroport | Durée de vie approximative |
|---|---|---|---|---|
| Aucune action / surveillance | Faïençage esthétique uniquement | N/A | Oui (zones non critiques) | N/A |
| Scellant silane/siloxane | Faïençage par retrait de surface | Surface (pénétration 2–8 mm) | Oui (vérifier friction) | 5–10 ans |
| Revêtement polymère mince | Faïençage, RAS précoce | Revêtement 6–12 mm | Oui (type résistant au carburant) | 10–15 ans |
| Meulage au diamant | Faïençage, RAS modérée | Enlèvement 2–6 mm | Oui | 5–15 ans (RAS peut récidiver) |
| Traitement au lithium | RAS confirmée | Pénétration variable | Oui | Variable ; surveillance requise |
| Remplacement complet | RAS sévère, FOD actif | Dalle entière | Oui | 20–30+ ans |
La prévention de la fissuration cartographique commence au stade de la formulation du mélange et s’étend à chaque phase de mise en place, finition et cure du béton. Les mesures suivantes, tirées des recommandations de l’ACI, de la PCA et de la FAA, représentent les meilleures pratiques pour produire des surfaces en béton durables résistantes à la fissuration cartographique :
La formulation du mélange doit viser un affaissement modéré — typiquement 75 à 125 mm (3 à 5 pouces) — obtenu par une granulométrie optimisée des granulats et des adjuvants réducteurs d’eau plutôt que par un ajout excessif d’eau. Le rapport eau/matériaux cimentaires ne doit pas dépasser 0,45 pour le béton de chaussée exposé aux intempéries et aux produits de dégivrage, et devrait idéalement être maintenu à 0,40 ou moins pour le béton de chaussée aéroportuaire. L’entraînement d’air de 5 % à 8 % doit être prévu pour la résistance au gel-dégel. Pour la prévention de la RAS, la teneur totale en alcalins du béton doit être limitée à 3,0 kg/m³ d’équivalent Na₂O, et les granulats réactifs doivent être évités ou utilisés uniquement en combinaison avec des MCS éprouvés atténuant la RAS à des dosages vérifiés par des essais ASTM C1567 ou ASTM C1293.
La finition doit être correctement chronométrée. Le talochage et le lissage ne doivent commencer qu’après que toute l’eau de ressuage s’est évaporée de la surface. Si les taux d’évaporation sont élevés (approchant 1,0 kg/m²/h), des retardateurs d’évaporation doivent être appliqués. Le lissage mécanique doit être limité au nombre minimum de passes nécessaire pour obtenir la texture de surface et la planéité spécifiées — typiquement pas plus de deux passes avec une taloche et deux avec une truelle — et ne doit jamais continuer après que le béton a commencé à durcir. La pratique consistant à saupoudrer du ciment sec sur la surface pour absorber l’eau de ressuage doit être strictement interdite, car elle crée la couche superficielle riche en pâte et à fort retrait qui est la cause directe du faïençage.
La cure doit commencer immédiatement après les opérations de finition et de texturation finales. Pour le béton aéroportuaire, une approche de cure en deux étapes est souvent employée : une application initiale d’un produit de cure liquide formant un film (répondant aux exigences ASTM C309) appliqué au taux de couverture recommandé par le fabricant (typiquement 5,0 m²/L pour une seule couche), suivie dans les 24 heures par l’application d’eau par bassinage, tuyaux suintants ou toile de jute continuellement humidifiée pendant un minimum de 7 jours à des températures supérieures à 10 °C. Par temps chaud (température de l’air supérieure à 30 °C ou température du béton supérieure à 35 °C), la période de cure doit être prolongée à 10 jours, et des mesures supplémentaires telles que des pare-soleil ou un refroidissement par évaporation peuvent être nécessaires pour contrôler les températures de surface. La cure par temps froid (température de l’air inférieure à 5 °C) nécessite des couvertures isolantes ou des enceintes chauffées, avec une attention particulière pour prévenir la carbonatation provenant des chauffages non ventilés.
Les essais de contrôle qualité doivent vérifier l’affaissement, la teneur en air et la température du béton au point de mise en place, et doivent inclure le moulage d’éprouvettes durcies dans les mêmes conditions que la chaussée pour la vérification de la résistance à la compression. Pour les applications critiques de chaussées aéroportuaires, des mises en place d’essai de dalles sont recommandées pour valider la formulation du mélange, les procédures de finition et les protocoles de cure avant le début de la construction à grande échelle.
La fissuration cartographique — qu’elle soit appelée faïençage, fissuration en motif ou fissuration en peau de crocodile dans divers contextes — est une détérioration superficielle du béton qui, sous sa forme esthétique, ne menace pas l’intégrité structurelle mais, sous sa forme associée à la RAS, peut signaler une détérioration interne progressive avec des implications significatives pour la durée de vie de la chaussée, la sécurité et les coûts d’entretien. La distinction entre ces deux manifestations — l’une bénigne, l’autre potentiellement grave — est le défi diagnostique central pour les ingénieurs de chaussées et les gestionnaires d’entretien aéroportuaire.
La classification FHWA LTPP fournit un cadre standardisé pour la documentation de l’état des chaussées routières, tandis que le système FAA PAVER traduit le phénomène en termes opérationnellement significatifs pour les applications aéroportuaires, où la prévention des FOD et le maintien de la friction sont des priorités primordiales. La détection repose sur une combinaison d’inspection visuelle, de mesure quantitative des fissures et d’analyse pétrographique avancée lorsque la RAS est suspectée. Les stratégies de réparation vont de l’acceptation et de la surveillance en passant par les traitements de surface, les revêtements et le meulage jusqu’au remplacement complet de dalle, l’intervention appropriée dépendant de la cause, de la profondeur, de la sévérité et de la criticité opérationnelle.
L’approche la plus efficace contre la fissuration cartographique reste la prévention par des pratiques de construction du béton saines : formulation contrôlée du mélange, finition correctement chronométrée, cure immédiate et approfondie, et — pour l’atténuation de la RAS — une sélection minutieuse des granulats et l’utilisation de matériaux cimentaires supplémentaires éprouvés. Ces mesures préventives, lorsqu’elles sont appliquées de manière cohérente, produisent des surfaces en béton qui résistent à la formation de fissuration cartographique et maintiennent leur intégrité, leur friction et leur condition exempte de FOD pendant des décennies de service sur les chaussées les plus exigeantes du monde.
