Treillis soudé dans le béton

Treillis soudé — Définition et configuration

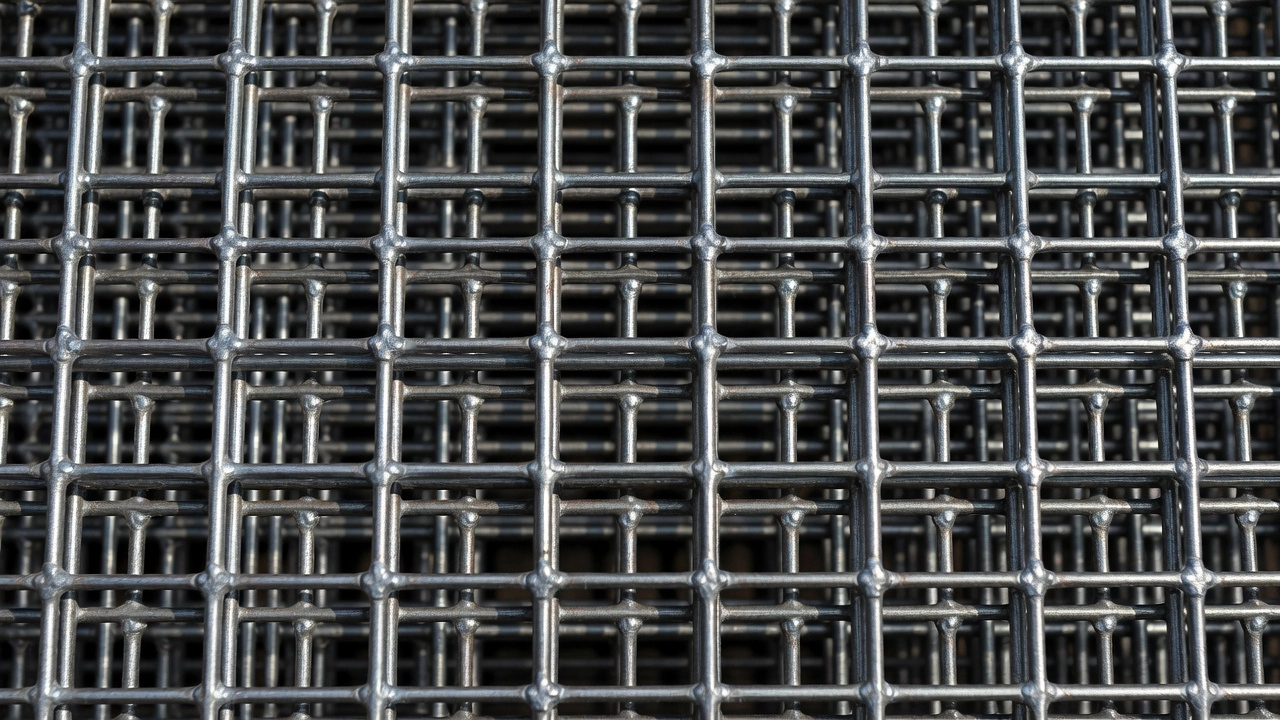

Le treillis soudé, également appelé historiquement treillis métallique soudé (WWF), est un produit d’armature en acier préfabriqué fabriqué à partir de fils d’acier étirés à froid ou laminés à froid disposés selon une grille orthogonale et soudés par résistance à toutes les intersections. Selon l’ASTM A1064/A1064M — la norme matérielle de référence — le treillis soudé est défini comme un matériau composé de fil d’acier écroui à froid avec des surfaces lisses ou des nervures indentées conformes à des exigences géométriques spécifiées. Le processus d’écrouissage à froid consiste à étirer une barre d’acier laminée à chaud à travers une série de filières ou de cassettes pour réduire le diamètre du fil aux dimensions spécifiques du projet tout en augmentant simultanément la limite d’élasticité de l’acier par écrouissage.

La séquence de fabrication commence par des barres lisses laminées à chaud de qualité contrôlée qui sont écrouies à froid par passages successifs dans des filières de réduction, produisant des fils avec une limite d’élasticité plus élevée et des propriétés mécaniques homogènes. Ces fils sont ensuite acheminés automatiquement dans des machines de soudage par résistance à grande vitesse où le courant électrique traverse les jonctions des fils qui se croisent. La résistance électrique à chaque intersection génère de la chaleur qui fusionne les deux fils en une section homogène — aucun matériau d’électrode consommable n’est utilisé dans ce procédé. Le tapis résultant maintient des espacements précis des fils verrouillés par les soudures, garantissant que la géométrie d’armature spécifiée par l’ingénieur est fidèlement reproduite dans le produit fini.

Désignation des dimensions des fils suit un système standardisé de lettres et de chiffres régi par l’ASTM A1064. Les fils lisses sont désignés par le préfixe W suivi d’un nombre représentant la section transversale du fil en centièmes de pouce carré. Par exemple, W4.0 désigne un fil lisse avec une section transversale de 0,04 po² (environ 0,226 po de diamètre). Les fils nervurés utilisent le préfixe D avec la même convention de surface — D20 indique un fil nervuré avec une section transversale de 0,20 po². Les équivalents métriques utilisent les préfixes MW et MD suivis de la surface en millimètres carrés. Le treillis soudé est disponible dans des dimensions de fil allant de W0.5 (le plus léger, environ 0,080 po de diamètre) jusqu’à W31 (le plus grand, environ 0,625 po ou 5/8 po de diamètre), avec des fils nervurés disponibles du D4.0 au D31.0.

La désignation de style complète du treillis soudé transmet quatre informations dans un format compact. Une désignation typique se présente comme suit :

Ainsi, 6×12-W12×W5 décrit un tapis de treillis soudé avec des fils longitudinaux espacés de 6 po, des fils transversaux espacés de 12 po, une dimension de fil longitudinal W12 (0,12 po²) et une dimension de fil transversal W5 (0,05 po²). L’ancien système de désignation (par exemple, 6×6-10/10) utilisait des numéros de calibre se référant au calibre américain des fils (AWG) ou au calibre Washburn & Moen — ce système a été remplacé par la nomenclature W/D basée sur la surface dans les normes actuelles.

Configuration en panneaux ou en rouleaux dépend du diamètre du fil. Les styles de treillis soudé plus légers avec des diamètres de fil jusqu’à environ W4.0 (0,225 po) sont généralement produits en rouleaux — communément de 5 pi à 8 pi de large et jusqu’à 150 pi de long — qui peuvent être déroulés et coupés sur le chantier. Les styles plus lourds avec des fils plus gros que W4.0 sont produits en panneaux plats, généralement de 8 pi × 20 pi ou sur mesure, car les diamètres de fil plus grands empêchent l’enroulement. Le treillis soudé en rouleaux est courant dans les dalles résidentielles et commerciales légères, tandis que le treillis soudé en panneaux est utilisé dans les applications industrielles lourdes, de transport et structurelles.

Treillis soudé vs armatures en barres nervurées

La différence fondamentale entre le treillis soudé et les armatures en barres nervurées conventionnelles réside dans leur configuration et leur méthodologie d’installation. Les barres d’armature sont constituées de barres d’acier individuelles — généralement du #3 (3/8 po de diamètre) au #18 (2,25 po de diamètre) — avec des nervures en surface qui assurent un ancrage mécanique avec le béton environnant. Les barres d’armature sont livrées sur le chantier sous forme de barres libres qui doivent être individuellement coupées, cintrées et attachées par des ferrailleurs pour former le tapis d’armature. Le treillis soudé arrive sur le chantier sous forme de tapis pré-soudé avec tous les fils déjà positionnés à l’espacement spécifié, ne nécessitant que la mise en place sur supports et un attachage minimal aux joints de recouvrement.

Efficacité d’installation est là où le treillis soudé offre son plus grand avantage. Un panneau de treillis soudé de 20 pi × 8 pi peut être positionné en quelques minutes par une petite équipe, alors qu’un tapis équivalent de barres d’armature espacées de 12 po nécessiterait la coupe et l’attache d’environ vingt barres longitudinales et huit barres transversales — un processus prenant nettement plus de temps. Des études du Wire Reinforcement Institute indiquent que le treillis soudé peut être mis en place à des vitesses 2 à 4 fois plus rapides que les barres d’armature attachées à la main, avec des réductions correspondantes des coûts de main-d’œuvre sur le chantier et des délais de construction. Cette efficacité est la plus marquée dans les grandes surfaces planes telles que les dalles sur sol, les chaussées et les panneaux muraux.

Propriétés mécaniques diffèrent entre les deux produits. Les fils du treillis soudé sont étirés à froid, ce qui produit une limite d’élasticité plus élevée (généralement 65 ksi à 80 ksi, avec des nuances standard à 65 ksi et 75 ksi) par rapport aux barres d’armature standard Grade 60 (limite d’élasticité minimale de 60 ksi). Le processus d’écrouissage à froid entraîne également une courbe contrainte-déformation qui manque d’un palier d’élasticité distinct — la transition du comportement élastique au comportement plastique est plus progressive. Les barres d’armature, étant laminées à chaud, présentent un point d’élasticité et un palier d’élasticité bien définis. Malgré ces différences, les deux matériaux sont considérés comme des « armatures en acier doux » pour les besoins de calcul selon l’ACI 318 et peuvent être utilisés de manière interchangeable dans de nombreuses applications lorsqu’ils sont correctement conçus.

Plage de diamètres et adéquation aux applications est le domaine où les barres d’armature conservent un avantage certain. Le plus grand fil standard de treillis soudé est le W31 (D31 à 5/8 po de diamètre), offrant 0,31 po² par fil. Une seule barre d’armature #11 offre 1,56 po² — soit environ cinq fois la surface du plus grand fil de treillis soudé. Pour les éléments structurels fortement chargés nécessitant de grandes sections d’armature — poutres profondes, poteaux, fondations en matelas épais — les barres d’armature sont la seule option pratique. Le treillis soudé excelle dans les applications nécessitant des taux d’armature modérés répartis sur de grandes surfaces : dalles, murs, chaussées et panneaux préfabriqués où la surface d’armature par unité de largeur est le paramètre déterminant plutôt que la surface par barre individuelle.

Applications du treillis soudé

Dalles sur sol représentent l’application la plus courante du treillis soudé dans la construction. Dans les dalles de sol résidentielles, commerciales et industrielles, le treillis soudé fait fonction d’armature de retrait et de température selon l’ACI 360 — contrôlant les largeurs de fissures résultant des variations volumétriques causées par le retrait de séchage du béton et les fluctuations thermiques. L’armature n’empêche pas la fissuration mais limite les largeurs de fissures à des niveaux acceptables (généralement 0,01 po à 0,02 po) en fournissant une résistance en traction à travers les faces de la fissure. Pour une dalle sur sol typique de 5 po à 8 po d’épaisseur, le taux d’armature (As / bh) est généralement compris entre 0,0018 et 0,0025 de la section brute du béton, comme spécifié dans l’ACI 318 Section 24.4 pour l’armature de retrait et de température. Les styles de treillis soudé standard utilisés dans les dalles incluent le 6×6-W1.4×W1.4 (0,028 po²/pi), le 6×6-W2.9×W2.9 (0,058 po²/pi) et le 6×6-W4.0×W4.0 (0,080 po²/pi).

Chaussées — tant routières qu’aéroportuaires — utilisent largement le treillis soudé pour le contrôle de la fissuration dans les chaussées en béton à joints. Dans les chaussées routières, le treillis soudé est placé à mi-épaisseur de la dalle (généralement de 9 po à 12 po d’épaisseur) pour contrôler les contraintes thermiques et de retrait entre les joints de retrait. Le fil assure un transfert de charge de type goujon à travers les fissures qui peuvent se développer entre les joints sciés. Pour les chaussées aéroportuaires soumises à de lourdes charges d’aéronefs, des styles de treillis soudé plus lourds tels que le 6×12-W12×W5 ou le 6×12-W16×W8 sont spécifiés. L’Annexe 14 de l’OACI et la Circulaire consultative FAA 150/5320-6G fournissent des directives sur le dimensionnement des chaussées et les exigences d’armature pour les chaussées aéroportuaires. La spécification FAA P-501 pour les chaussées en béton de ciment Portland exige que le treillis métallique soudé soit plat et respecte les altitudes spécifiées avec des tolérances de ±0,5 po après fixation sur les cales.

Murs — incluant les murs de soutènement, les panneaux préfabriqués basculés, les murs de sous-sol et les voiles de contreventement — bénéficient de la capacité du treillis soudé à fournir une armature bidirectionnelle en une seule opération de pose. La grille pré-soudée garantit que les armatures verticales et horizontales sont correctement positionnées les unes par rapport aux autres, maintenant l’enrobage requis sur les deux faces. Pour les murs structurels conçus selon l’ACI 318, le treillis soudé peut satisfaire à la fois les exigences minimales de taux d’armature verticale et horizontale (généralement 0,0012 à 0,0020 de la section brute du béton selon l’épaisseur du mur et la nuance d’armature). Le Guide de conception et de détail du treillis soudé publié par le Wire Reinforcement Institute fournit des exemples de conception complets pour les fondations superficielles, les dalles sur sol, les panneaux préfabriqués basculés, les murs de soutènement cantilever et les dalles bidirectionnelles conventionnelles.

Produits en béton préfabriqué utilisent largement le treillis soudé. Les canalisations en béton, les regards, les cuves, les fosses septiques, les murs de barrière et les éléments préfabriqués de pont sont couramment armés de panneaux ou de cages de treillis soudé. La grille soudée assure la stabilité dimensionnelle lors de la mise en place du béton dans les coffrages, garantit un enrobage homogène et élimine la main-d’œuvre nécessaire à l’attache des barres individuelles dans les environnements de production répétitive.

Exigences de mise en place du treillis soudé

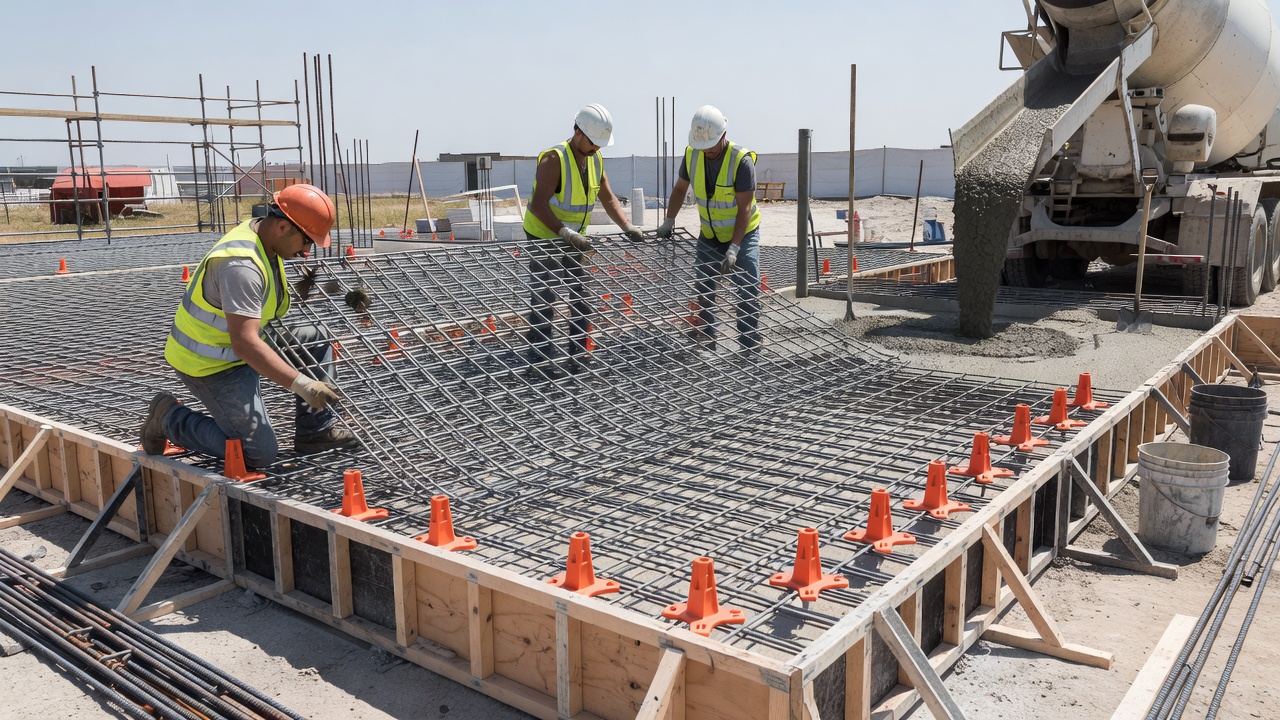

Supports (cales) sont obligatoires pour une mise en place correcte du treillis soudé. Des cales en plastique ou en métal (également appelées entretoises, carrelets ou supports) doivent être placées sous le treillis métallique à des espacements suffisants pour éviter l’affaissement ou le déplacement lors de la mise en place du béton. Le Wire Reinforcement Institute recommande un espacement des cales ne dépassant pas 36 pouces pour les styles de treillis soudé typiques utilisés dans les dalles. Les tapis de treillis soudé plus lourds avec des diamètres de fil plus grands peuvent permettre un espacement plus large, tandis que les tapis plus légers avec de petits fils nécessitent un support plus rapproché. Les cales doivent avoir une hauteur égale à l’enrobage spécifié — généralement 2 pouces depuis la base de la dalle pour un treillis soudé placé dans le tiers médian ou le tiers supérieur de l’épaisseur de la dalle. Les cales doivent être placées sur un sol d’assise ferme ou une barrière anti-vapeur pour éviter qu’elles ne s’enfoncent lors de la mise en place du béton.

Systèmes de support pour le treillis soudé doivent tenir compte des charges de construction incluant le poids des ouvriers, des brouettes à béton et du béton lui-même lors de la mise en place. L’ACI 301 spécifie que les supports d’armature doivent être conçus pour résister à ces charges sans déplacement. Pour les dalles sur sol, la pratique courante utilise des supports continus de type ruban (barres d’appui ou cales continues) plutôt que des cales ponctuelles individuelles pour assurer une plus grande stabilité. Dans la construction de chaussées, des cales métalliques à large base sont spécifiées pour éviter la pénétration dans la couche de fondation. Les panneaux de treillis soudé sont attachés aux cales à l’aide de fil de ligature aux intersections alternées — généralement tous les 3 pi à 4 pi le long des lignes de support.

Joints de recouvrement suivent l’ACI 318 Section 25.5.4 pour le treillis soudé à fils lisses et la Section 25.5.5 pour le treillis soudé à fils nervurés. Pour le treillis soudé à fils lisses, la longueur minimale de recouvrement est la plus grande valeur entre un espacement complet de maille (un carreau) plus 2 pouces ou 6 pouces, mesurée entre les fils transversaux les plus extérieurs de chaque panneau. Pour le treillis soudé à fils nervurés, la longueur de développement et les exigences de recouvrement sont calculées en fonction de la dimension du fil, de la résistance du béton et des conditions d’enrobage, de manière similaire aux barres d’armature nervurées. Les longueurs de recouvrement pour les fils nervurés varient d’environ 12 pouces à 48 pouces selon le diamètre du fil et la résistance à la compression du béton. Tous les joints de recouvrement doivent être positionnés de sorte qu’au moins deux fils transversaux de chaque panneau soient engagés dans la longueur de recouvrement. Les joints de recouvrement adjacents dans le même plan doivent être décalés d’au moins un espacement complet de maille pour éviter les plans de faiblesse.

Enrobage du béton pour le treillis soudé est spécifié dans l’ACI 318 Chapitre 20 et dépend des conditions d’exposition. Pour les dalles non exposées aux intempéries ou en contact avec le sol : enrobage minimum de 0,75 po. Pour les dalles exposées aux intempéries : enrobage minimum de 1,5 po. Pour le béton coulé contre le sol et en contact permanent avec celui-ci : enrobage minimum de 3 po. Dans la construction de chaussées, les exigences d’enrobage sont généralement de 2,0 po ± 0,5 po depuis la surface supérieure et de 2,0 po ± 0,5 po depuis la surface inférieure, avec le treillis soudé positionné à mi-épaisseur. L’importance du maintien de l’enrobage spécifié ne saurait être surestimée — un enrobage insuffisant en partie supérieure entraîne la corrosion des fils près de la surface (écaillage et taches de rouille), tandis qu’un enrobage excessif réduit la hauteur utile structurelle et l’efficacité du contrôle de la fissuration.

Défaut courant : treillis soudé au fond de la dalle

La constatation d’inspection la plus fréquente dans la construction de dalles en béton est le treillis soudé retrouvé reposant sur le fond de la dalle — à l’interface du sol d’assise ou de la barrière anti-vapeur — au lieu de la position spécifiée dans le tiers supérieur ou à mi-épaisseur. Ce défaut est si courant qu’il a acquis des noms familiers dans l’industrie : « treillis affaissé », « treillis piétiné » ou « treillis en fond de dalle ». Le problème fondamental est que le treillis au fond de la dalle ne remplit pratiquement aucune fonction de contrôle de la fissuration car il n’est pas positionné là où les contraintes de traction se développent — c’est-à-dire près de la surface supérieure pour les dalles sur sol soumises au retrait et aux effets thermiques. L’ACI 360 énonce sans équivoque que l’armature des dalles sur sol doit être positionnée dans la moitié supérieure de la dalle pour être efficace dans le contrôle de la fissuration.

Causes profondes de ce défaut sont bien documentées. La cause principale est la pratique consistant à placer le treillis soudé directement sur le sol d’assise puis à tenter de « crocheter » ou « soulever » le treillis en position au fur et à mesure de la mise en place du béton. Des cales ou supports suffisants ne sont souvent pas installés, ou des cales de hauteur inadéquate sont utilisées. Les ouvriers marchant sur le treillis lors de la mise en place du béton l’enfoncent dans le béton frais, le poussant vers le bas en direction du sol d’assise. L’utilisation de brouettes à béton et de règles vibrantes fonctionnant au-dessus du treillis pousse les fils vers le bas. Dans certains cas, les entrepreneurs réduisent les coûts en omettant complètement les cales, comptant sur la rigidité du mélange de béton pour maintenir le treillis en position — une pratique qui échoue systématiquement.

Perte d’efficacité quantifiée lorsque le treillis soudé est au fond de la dalle est spectaculaire. L’analyse structurelle montre qu’un treillis soudé positionné au fond d’une dalle de 6 po ne fournit que 10 % à 20 % de l’efficacité de contrôle de la fissuration d’un treillis soudé positionné à 2 po sous la surface supérieure. Cela s’explique par le fait que la contrainte de traction au fond d’une dalle sur sol due au retrait et aux effets thermiques est quasi nulle — le fond de la dalle est en compression, non en traction. L’armature doit être dans la zone de traction pour fonctionner. L’American Society of Concrete Contractors identifie le mauvais positionnement de l’armature comme l’un des principaux problèmes de qualité dans la construction en béton, avec des estimations du secteur suggérant qu’un pourcentage significatif des dalles ont un treillis soudé qui s’est affaissé au fond ou près du fond de la dalle.

Mesures préventives sont simples mais nécessitent une application rigoureuse. Les cales doivent être spécifiées dans les documents contractuels et inspectées avant la mise en place du béton. L’espacement des supports doit être détaillé — généralement pas plus de 36 po d’axe en axe. Les cales continues surélevées (également appelées supports « hog-rod » ou « bandes de carrelets ») sont préférées aux cales ponctuelles individuelles pour les applications de dalles. Lors de la mise en place du béton, les ouvriers doivent utiliser des ponts roulants ou des passerelles pour éviter de marcher directement sur le treillis. L’entrepreneur doit mettre en place le béton de manière à minimiser les perturbations de l’armature — en déposant le béton en tête du front de coulée plutôt qu’en le déversant en avant du front et en le poussant en place. L’inspection avant et pendant la mise en place du béton est la mesure de contrôle la plus fiable.

Inspection de la position du treillis soudé

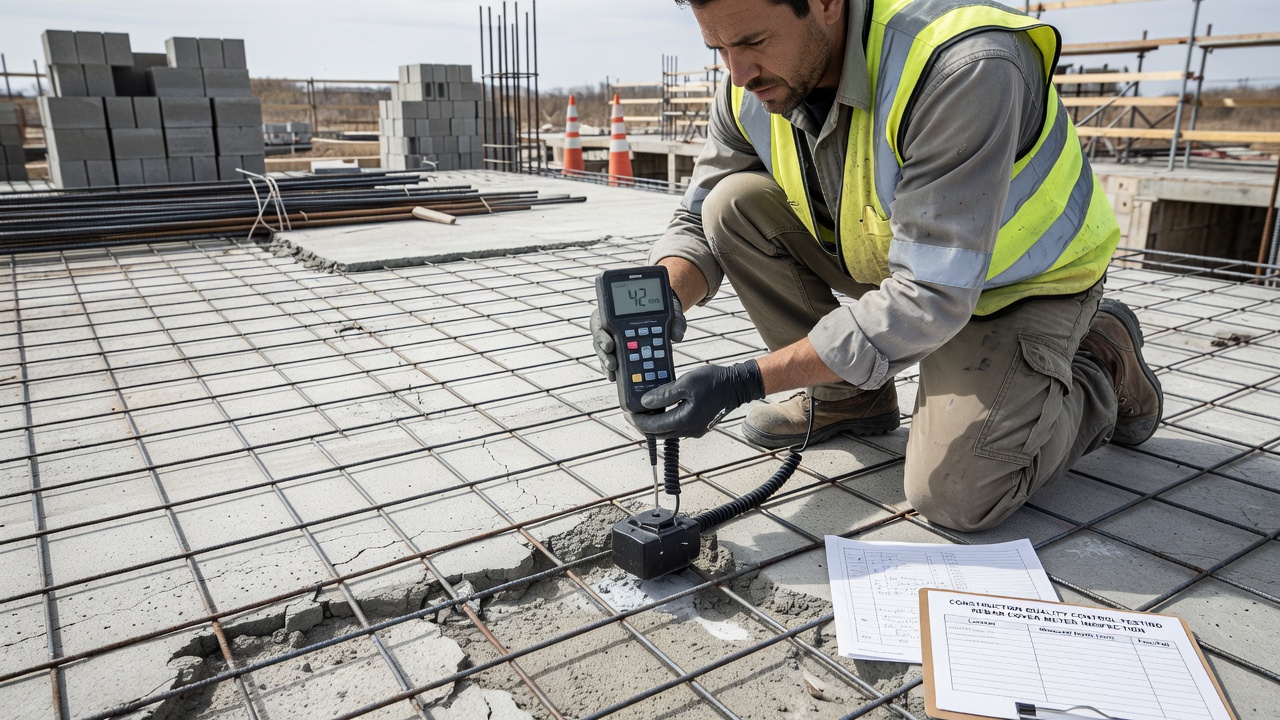

Couvremètres (pachomètres) sont le principal outil de contrôle non destructif (CND) pour localiser et mesurer la profondeur du treillis soudé dans le béton durci. Ces appareils fonctionnent sur le principe de l’induction électromagnétique par impulsions — une sonde génère un champ magnétique qui interagit avec l’armature en acier, et l’instrument mesure la réponse pour calculer la distance jusqu’à la surface de l’acier. Les couvremètres modernes peuvent détecter les fils individuels dans une grille de treillis soudé, cartographier leur position sur une surface de dalle et fournir des mesures précises de la profondeur d’enrobage à ±3 mm (±0,12 po) près lorsqu’ils sont correctement calibrés. Les relevés au couvremètre doivent être effectués selon un maillage — généralement 5 pi × 5 pi ou 10 pi × 10 pi — pour établir une image statistiquement valide de la position des fils sur la surface de la dalle.

Géoradar (GPR) offre une capacité supplémentaire pour l’inspection du treillis soudé, en particulier pour les grandes surfaces de chaussée où un balayage rapide est nécessaire. Les systèmes GPR émettent des impulsions électromagnétiques à haute fréquence (généralement de 1,0 GHz à 2,6 GHz pour l’investigation du béton) dans la dalle et enregistrent les réflexions provenant des interfaces entre les matériaux ayant des propriétés diélectriques différentes — y compris les armatures en acier. Le GPR peut détecter non seulement la position du treillis soudé mais aussi l’épaisseur de la dalle, l’état de la couche de fondation, les vides et la teneur en humidité en un seul passage. Les systèmes GPR modernes équipés d’antennes multicanaux à réseau peuvent balayer une voie de 10 pi de large en un seul passage et produire des images de coupe en profondeur en temps réel montrant la grille d’armature. La principale limitation du GPR pour la détection du treillis soudé est la difficulté de distinguer les fils individuels rapprochés — la résolution radar peut fusionner les fils adjacents en une bande de réflexion continue.

Carottes de béton fournissent la méthode définitive (destructive) pour vérifier la position du treillis soudé. Une carotte de 4 po ou 6 po de diamètre extraite à travers la dalle à des emplacements sélectionnés révèle la position réelle du fil par rapport aux surfaces supérieure et inférieure, l’enrobage sur les deux faces, l’état du fil (corrosion) et la qualité du béton entourant l’armature. Les emplacements des carottes doivent être choisis en fonction des résultats du relevé au couvremètre — en ciblant les zones présentant des mesures d’enrobage inhabituellement profond ou superficiel. Après extraction, la carotte est fendue ou sciée longitudinalement pour exposer une section transversale montrant le fil noyé dans la matrice de béton. L’enrobage mesuré sur la carotte peut être comparé aux exigences spécifiées et utilisé pour calibrer les lectures du couvremètre pour le reste de la dalle.

Critères d’acceptation pour la position du treillis soudé sont généralement définis dans les spécifications du projet. Les critères courants incluent : le treillis soudé doit se trouver dans le tiers supérieur de l’épaisseur de la dalle (pour les dalles sur sol conçues avec une armature près de la surface supérieure), ou à ±0,25 po de l’altitude spécifiée (généralement à mi-épaisseur pour les dalles de chaussée). Un plan d’échantillonnage statistique est utilisé — par exemple, cinq mesures au couvremètre par 1 000 pi² de dalle, avec des lectures individuelles ne s’écartant pas de plus de 0,5 po de l’enrobage spécifié, et 90 % des lectures à moins de 0,25 po de la spécification. Des carottes sont prélevées si les mesures au couvremètre indiquent un écart systématique par rapport à la position spécifiée. La Circulaire consultative FAA 150/5320-6G spécifie les critères d’acceptation pour le positionnement des armatures dans les chaussées aéroportuaires.

État du treillis soudé — Corrosion

Mécanismes de corrosion affectant le treillis soudé dans le béton sont fondamentalement les mêmes que ceux affectant les barres d’armature. Dans l’environnement fortement alcalin du béton (pH 12,5 à 13,5), l’armature en acier est protégée par un film d’oxyde de fer passif qui se forme à la surface de l’acier. Cette couche passive empêche la corrosion active. Cependant, la carbonatation — la réaction du dioxyde de carbone atmosphérique avec l’hydroxyde de calcium dans le béton — réduit progressivement le pH près de la surface, atteignant éventuellement des niveaux (en dessous de pH 9) où le film passif se décompose et la corrosion s’amorce. La pénétration des chlorures provenant des sels de déverglaçage, de l’eau de mer ou des adjuvants contenant des chlorures est un mécanisme de dépassivation plus agressif, provoquant une corrosion localisée par piqûres à des concentrations de chlorures dépassant un seuil (généralement 0,2 % à 0,4 % de chlorure par rapport au poids du ciment).

La corrosion du treillis soudé se manifeste différemment de celle des barres d’armature en raison des plus petits diamètres de fil. Un fil W4 (0,225 po de diamètre) perd une proportion beaucoup plus importante de sa section transversale pour une profondeur donnée de pénétration de la corrosion qu’une barre d’armature #4 (0,500 po de diamètre). Une pénétration de corrosion de 0,03 po (environ l’épaisseur d’une carte de crédit) réduit la section du fil W4 d’environ 25 % — compromettant gravement sa capacité de traction. La même profondeur de pénétration sur une barre d’armature #4 ne cause qu’environ 11 % de perte de section. Cela rend le treillis soudé plus vulnérable à la perte de capacité due à la corrosion que les barres d’armature de plus grand diamètre. Les produits de corrosion (rouille) occupent jusqu’à six fois le volume de l’acier d’origine, générant des contraintes de gonflement qui provoquent la fissuration et l’écaillage de l’enrobage de béton.

Mesures de protection pour le treillis soudé dans les environnements corrosifs incluent : un enrobage accru (selon l’ACI 318, jusqu’à 3 po pour le béton exposé aux sels de déverglaçage ou en exposition sévère), un béton à faible rapport eau-ciment (0,40 à 0,45 maximum), l’utilisation d’inhibiteurs de corrosion et des revêtements protecteurs. Le treillis soudé revêtu d’époxy selon l’ASTM A884 consiste en un revêtement d’époxy appliqué par fusion sur les panneaux de fils fabriqués. Le revêtement agit comme une barrière physique entre l’acier et l’environnement du béton. Le treillis soudé revêtu d’époxy est spécifié dans les tabliers de ponts, les parkings à étages et les applications en environnement marin. Le treillis soudé galvanisé (galvanisation à chaud selon l’ASTM A123) offre une protection sacrificielle par revêtement de zinc. Le treillis soudé en acier inoxydable est disponible pour les environnements les plus agressifs mais à un coût significativement plus élevé.

Inspection de la corrosion lors des contrôles d’état doit inclure : l’examen visuel des surfaces de béton exposées pour détecter les taches de rouille et la fissuration le long des lignes de fil, le sondage de décollement (chaîne traînante ou marteau de sondage) pour identifier les zones où un écaillage dû à la corrosion s’est produit, la mesure de la profondeur d’enrobage pour identifier les zones avec un enrobage insuffisant, les essais de teneur en chlorures sur des échantillons de poudre de béton prélevés dans la zone d’enrobage, la cartographie du potentiel de demi-cellule pour identifier les zones de corrosion active, et l’examen direct du fil dans les carottes extraites. Les mesures du taux de corrosion utilisant les techniques de résistance de polarisation linéaire peuvent fournir des données quantitatives sur les taux de corrosion active.

Treillis soudé pour les dalles aéroportuaires

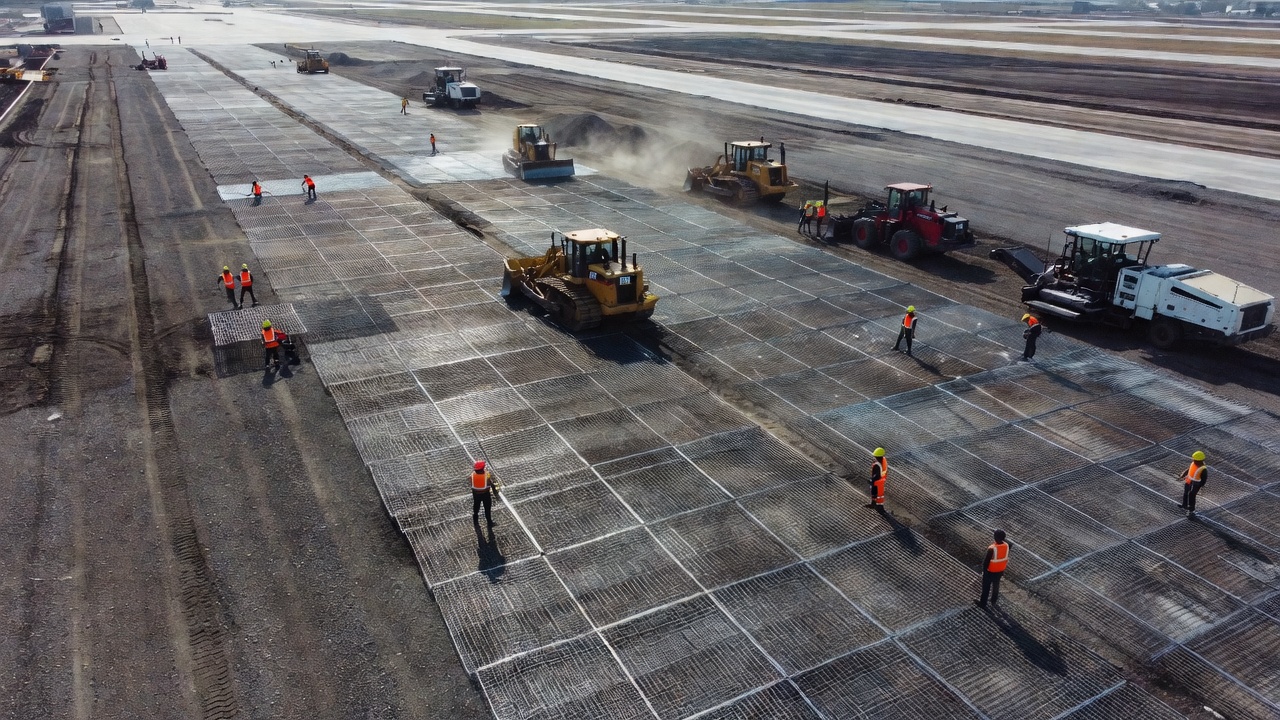

Exigences pour les chaussées aéroportuaires relatives au treillis soudé sont plus strictes que celles pour les chaussées routières ou les dalles commerciales. La Circulaire consultative FAA 150/5320-6G (Conception et évaluation des chaussées aéroportuaires) et la FAA P-501 (Chaussées en béton de ciment Portland) fournissent des spécifications détaillées pour le treillis soudé dans les chaussées aéroportuaires. L’armature est utilisée principalement dans les chaussées en béton à joints (JPCP) et les chaussées en béton armé à joints (JRCP) pour contrôler la fissuration et assurer le transfert de charge à travers les fissures. L’Annexe 14 de l’OACI Volume I (Conception et exploitation des aérodromes) fait référence aux normes de dimensionnement des chaussées qui intègrent les exigences d’armature par le biais des normes nationales (FAA pour les aéroports américains).

Dimensionnement de l’armature pour les chaussées aéroportuaires prend en compte les charges des trains d’atterrissage, la résistance du sol d’assise, le volume de trafic et les dimensions des dalles. Les épaisseurs de dalles pour les chaussées aéroportuaires varient généralement de 10 po à 20 po selon le numéro de classification d’aéronef (ACN) et la durée de vie de conception de la chaussée. Dans les chaussées en béton armé à joints, le treillis soudé est positionné à mi-épaisseur de la dalle pour contrôler les contraintes thermiques et de retrait entre les joints de retrait espacés de 15 pi à 25 pi. Le taux d’armature varie généralement de 0,1 % à 0,3 % de la section brute du béton dans chaque direction, avec des taux plus élevés utilisés pour les dalles plus épaisses et les joints plus espacés.

Styles de treillis soudé typiques spécifiés pour les chaussées aéroportuaires incluent le 6×12-W12×W5 (fils longitudinaux à 6 po, 0,12 po² ; fils transversaux à 12 po, 0,05 po²) pour les chaussées de service moyen et des styles plus lourds tels que le 4×12-D16×D8 pour les chaussées aéroportuaires à usage intensif accueillant des aéronefs gros-porteurs incluant les Boeing 747, 777 et Airbus A380. La spécification standard de la FAA exige que l’espacement maximal des fils ne dépasse pas 12 po dans chaque direction et que les fils longitudinaux (orientés parallèlement au sens de la circulation) aient une section au moins 50 % supérieure à celle des fils transversaux pour tenir compte des contraintes de traction critiques parallèles à la direction de déplacement des aéronefs.

Tolérances de mise en place sont strictement contrôlées dans la construction aéroportuaire. Le treillis soudé doit être supporté par des cales espacées de 3 pi au maximum dans chaque direction, et le tapis d’armature doit être plat à ±0,25 po par 10 pi dans n’importe quelle direction. L’enrobage spécifié depuis la surface supérieure est généralement de 2,5 po ± 0,5 po pour les dalles jusqu’à 14 po d’épaisseur, et de 3,0 po ± 0,5 po pour les dalles plus épaisses. Les procédures d’inspection pour la mise en place de l’armature dans les chaussées aéroportuaires incluent : la vérification de l’espacement et de la hauteur des cales, les mesures d’enrobage à l’aide de couvremètres selon un maillage, et des carottes à une fréquence d’une par 5 000 vg² de chaussée. Les conséquences d’un mauvais positionnement du treillis soudé dans une chaussée aéroportuaire sont graves — une fissuration prématurée peut entraîner la génération de corps étrangers (FOD) provenant de l’écaillage du béton, créant des risques de sécurité importants pour les opérations aériennes.

Spécifications régissant le treillis soudé

ASTM A1064/A1064M — Spécification standard pour les fils d’acier au carbone et le treillis soudé, lisses et nervurés, pour béton — est la norme matérielle de référence actuelle pour le treillis soudé. Publiée initialement en 2009, l’A1064 a consolidé et remplacé quatre anciennes normes ASTM :

La consolidation a éliminé le besoin de multiples normes inter-référencées et simplifié la rédaction des spécifications. L’A1064 couvre les exigences matérielles (composition chimique, résistance à la traction, limite d’élasticité, exigences d’essai de pliage), les exigences dimensionnelles (diamètres des fils, tolérances d’espacement, dimensions des tapis), les exigences de résistance au cisaillement des soudures (minimum 35 000 psi en moyenne pour les fils lisses, 45 000 psi pour les fils nervurés), et les exigences de géométrie des nervures pour les fils nervurés. La norme définit également la nomenclature des dimensions de fil W/D et fournit les procédures d’essai.

ASTM A884/A884M — Spécification standard pour les fils d’acier revêtus d’époxy et le treillis soudé — couvre le treillis soudé revêtu d’époxy par fusion pour les applications résistantes à la corrosion. La norme spécifie l’épaisseur du revêtement (7 à 17 mils), la flexibilité du revêtement (exigences d’essai de pliage), la continuité du revêtement (détection des défauts) et les procédures de réparation pour les revêtements endommagés.

ASTM A123/A123M — Spécification standard pour les revêtements de zinc (galvanisation à chaud) sur les produits en fer et en acier — couvre le treillis soudé galvanisé là où une protection sacrificielle par le zinc est requise.

Références aux codes de calcul régissant l’utilisation structurelle du treillis soudé :

• ACI 318 — Code du bâtiment pour le béton structurel — Section 20.2 (exigences matérielles), Chapitre 24 (armature minimale), Section 25.4 (longueur de développement), Section 25.5 (joints de recouvrement)
• ACI 360 — Guide de conception des dalles sur sol — fournit les méthodologies de calcul pour le treillis soudé dans les dalles
• ACI 350 — Ouvrages en béton pour le génie de l’environnement — couvre le treillis soudé dans les structures de traitement des eaux et des eaux usées
• FAA P-501 — Spécification standard pour les chaussées en béton de ciment Portland — couvre le treillis soudé dans les chaussées aéroportuaires

Comparaison du treillis soudé avec les fibres de renforcement

Les fibres de renforcement — incluant les microfibres de polypropylène, les fibres synthétiques macro et les fibres d’acier — offrent une approche alternative du contrôle de la fissuration dans le béton qui diffère fondamentalement du treillis soudé. Les fibres sont réparties uniformément dans toute la matrice du béton en trois dimensions, fournissant un renforcement isotrope au niveau microstructural. Le treillis soudé fournit un renforcement dans deux plans (horizontal) à une altitude spécifique dans la dalle. La compréhension des différences de performance entre ces deux systèmes est essentielle pour une spécification appropriée.

Mécanisme d’action diffère significativement. Le treillis soudé agit comme une armature de contrôle de l’ouverture des fissures — il n’empêche pas les fissures de se former mais limite la largeur des fissures qui se développent en fournissant une résistance en traction concentrée à travers le plan de fissuration. Le taux d’armature et la limite d’élasticité des fils déterminent la largeur maximale de fissure pouvant être contenue. Les fibres, en particulier les microfibres, agissent comme une armature de prévention de la fissuration — elles interceptent les microfissures pendant les stades plastique et de durcissement initial du béton, réduisant la formation de fissures visibles en surface. Les fibres synthétiques macro et les fibres d’acier offrent une ductilité post-fissuration et une résistance à la flexion résiduelle après l’apparition des fissures.

Comparaison des performances pour les applications typiques de dalles :

Utilisation combinée du treillis soudé et des fibres est courante dans de nombreuses applications. L’ajout de microfibres synthétiques à des dosages typiques de 1,0 à 1,5 lb par yard cube permet de réduire la fissuration par retrait plastique durant les premières heures suivant la mise en place, tandis que le treillis soudé assure le contrôle de la fissuration à long terme en service. Dans les dalles industrielles, la combinaison du treillis soudé pour le renforcement structurel et des fibres d’acier pour la ténacité et la résistance aux chocs fournit une solution robuste pour les conditions de charges lourdes. Le Concrete Reinforcing Steel Institute et le Wire Reinforcement Institute fournissent tous deux des directives sur les systèmes d’armature combinés.

Comparaison des coûts dépend de l’échelle du projet, des taux de main-d’œuvre et des coûts des matériaux. Le coût du matériau treillis soudé est généralement inférieur par livre à celui des fibres, mais le coût total installé du treillis soudé doit inclure les cales, le fil de ligature, la main-d’œuvre pour la mise en place et les frais d’inspection. Les coûts des fibres de renforcement sont entièrement contenus dans le matériau livré à la bétonnière — aucune main-d’œuvre supplémentaire n’est nécessaire au-delà du malaxage. Pour les petites dalles résidentielles (jusqu’à 2 000 pi²), les fibres peuvent être compétitives en termes de coût par rapport au treillis soudé lorsque tous les coûts d’installation sont pris en compte. Pour les grands projets commerciaux ou industriels, le treillis soudé offre généralement un renforcement plus rentable par unité de capacité de traction. La décision entre le treillis soudé et les fibres de renforcement doit être basée sur les exigences structurelles, les conditions d’exposition, les objectifs de contrôle de la fissuration et la méthodologie de construction — et non uniquement sur des comparaisons de coûts des matériaux.

Résumé : Le treillis soudé reste un matériau d’armature principal pour les dalles sur sol, les chaussées, les murs et une large gamme d’applications structurelles et non structurelles. Ses avantages en termes de rapidité de mise en place, de positionnement homogène des fils et de performance structurelle prévisible en font le choix privilégié des ingénieurs et des entrepreneurs. L’exigence critique pour la performance réussie du treillis soudé est son positionnement correct dans la dalle — une armature retrouvée au fond de la dalle en raison d’un support inadéquat offre un bénéfice minimal pour le contrôle de la fissuration. Une spécification appropriée des dimensions et de l’espacement des fils selon l’ASTM A1064, un support par cales adéquat et une inspection approfondie à l’aide de couvremètres, du GPR et de carottes garantissent que le treillis soudé fonctionne comme prévu pendant la durée de vie de l’ouvrage.
