Le néoprène (polychloroprène) est un caoutchouc synthétique largement utilisé dans les appuis élastomères de pont, les joints de dilatation comprimés et les coussinets d’appui en raison de sa résistance aux intempéries, à l’ozone, aux huiles et aux températures modérées. Le vieillissement du néoprène — fissuration, rigidification, déformation permanente — est un constat d’inspection clé. Couvre les propriétés du néoprène, les spécifications des coussinets d’appui, les mécanismes de détérioration et les critères d’inspection.
Le néoprène est le nom commercial du polychloroprène (CR) , une famille de caoutchoucs synthétiques produits par polymérisation en émulsion du chloroprène (2-chloro-1,3-butadiène). Inventé par les scientifiques de DuPont en 1930 comme premier élastomère synthétique commercialisé avec succès, le néoprène a été développé en réponse au besoin d’une alternative au caoutchouc résistante aux huiles. La structure moléculaire du polychloroprène comporte un atome de chlore attaché à chaque unité monomère, ce qui confère au matériau ses propriétés distinctives de résistance chimique. Le squelette du polymère contient principalement des unités configurationnelles trans-1,4-polychloroprène, les atomes de chlore créant une polarité qui réduit la réactivité du matériau avec l’ozone et les huiles hydrocarbonées.
Les propriétés physiques et mécaniques du néoprène le rendent exceptionnellement adapté aux applications d’appui de pont. Les composés de néoprène utilisés dans les appuis de pont présentent généralement une dureté duromètre Shore A comprise entre 50 et 70, comme spécifié par les normes AASHTO M251 et ASTM D4014. Cette plage de dureté offre un équilibre optimal entre la capacité portante et la capacité à accommoder le mouvement par déformation en cisaillement. La résistance à la traction des composés de néoprène pour appuis de pont varie généralement de 17,2 MPa (2 500 psi) à 20,7 MPa (3 000 psi) lorsqu’elle est testée conformément à la norme ASTM D412. L’allongement minimal à la rupture est spécifié à 350 pour cent pour les composés de néoprène après vieillissement thermique, garantissant que le matériau conserve une ductilité suffisante tout au long de sa durée de vie.
Le module de cisaillement (G) du néoprène est le paramètre de conception critique pour les coussinets d’appui. Les spécifications de conception de pont AASHTO LRFD, section 14.7.5.2, définissent la plage du module de cisaillement pour les appuis élastomères entre 0,55 MPa (80 psi) et 1,38 MPa (200 psi) à 73 °F (23 °C). La valeur la plus couramment spécifiée pour la conception d’appuis de pont est de 0,90 MPa (130 psi) à 73 °F, ce qui offre un équilibre entre la rigidité pour la capacité de charge verticale et la flexibilité pour les mouvements horizontaux. Le module de cisaillement est affecté par la température — le néoprène se rigidifie à basse température et s’assouplit à température élevée. Le facteur de correction de température pour le module de cisaillement du néoprène est d’environ 0,2 pour cent par degré Fahrenheit au-dessus ou en dessous de la température de référence de 73 °F, ce qui signifie qu’un appui à 0 °F (-18 °C) peut avoir un module de cisaillement 15 pour cent plus élevé que sa valeur à température ambiante.
Le néoprène présente une résistance exceptionnelle à l’ozone et aux intempéries, ce qui est la principale raison de sa domination dans les applications d’appui de pont. L’ozone (O₃) est présent dans l’atmosphère à des concentrations typiquement comprises entre 0,01 et 0,10 partie par million (ppm) dans les zones rurales et jusqu’à 0,50 ppm dans les environnements urbains avec smog photochimique. Les molécules d’ozone sont hautement réactives et attaquent les doubles liaisons carbone-carbone insaturées dans les chaînes polymériques des élastomères. Les atomes de chlore dans la structure moléculaire du néoprène réduisent la densité électronique des doubles liaisons, les rendant moins sensibles à l’attaque de l’ozone par rapport au caoutchouc naturel ou au caoutchouc styrène-butadiène (SBR). Les essais accélérés de résistance à l’ozone selon ASTM D1149 exigent que les échantillons de néoprène ne présentent aucune fissuration après 168 heures d’exposition à 50 ppm d’ozone à 20 pour cent de déformation, un essai que le caoutchouc naturel échoue généralement en quelques heures.
La plage de température de service pour le néoprène dans les applications de pont s’étend d’environ -40 °F (-40 °C) à 200 °F (93 °C). La température de transition vitreuse (Tv) du polychloroprène est d’environ -45 °C (-49 °F), en dessous de laquelle le polymère passe d’un état élastomère flexible à un état vitreux rigide. La température de fragilité selon ASTM D2137 se situe généralement entre -35 °C et -45 °C selon la formulation spécifique du composé. À l’extrémité supérieure de la plage de température, le néoprène commence à subir une oxydation thermique à des températures soutenues supérieures à 250 °F (121 °C), bien que cette température soit rarement atteinte dans les conditions de service des appuis de pont. La plage de température de service est donc adéquate pour tous les sites de pont, sauf les plus extrêmes en climat froid, où des composés de néoprène spéciaux basse température ou des matériaux alternatifs peuvent être spécifiés.
Le néoprène présente une bonne résistance aux huiles, graisses et produits chimiques couramment rencontrés sur les structures de pont. Cela inclut la résistance aux fluides hydrauliques, aux huiles lubrifiantes, au carburant diesel, à l’essence, au sel de voirie (solutions de chlorure de sodium et de chlorure de calcium) et aux acides dilués. Le gonflement volumique du néoprène correctement formulé lorsqu’il est immergé dans l’huile ASTM No. 1 (IRM 901) pendant 70 heures à 212 °F (100 °C) est limité à 10 pour cent maximum selon ASTM D471. Lorsqu’il est immergé dans l’huile ASTM No. 3 (IRM 903), le gonflement volumique est limité à 35 pour cent maximum. Cette résistance aux huiles est essentielle pour les appuis de pont situés dans des zones où des fuites de fluides automobiles se produisent, comme au-dessus des chaussées ou dans les structures de stationnement.
Le tableau ci-dessous résume les principales propriétés physiques et mécaniques du néoprène pour les applications d’appui de pont :
| Propriété | Valeur Typique | Méthode d’Essai | Exigence AASHTO M251 |
|---|---|---|---|
| Dureté Duromètre Shore A | 50-70 | ASTM D2240 | 60 ± 5 |
| Résistance à la Traction (min) | 17,2 MPa (2 500 psi) | ASTM D412 | 15,0 MPa (2 175 psi) |
| Allongement à la Rupture (min) | 400 % | ASTM D412 | 350 % après vieillissement |
| Déformation Rémanente en Compression (max) | 25 % | ASTM D395 Méthode B | 35 % max après 22 h à 212 °F |
| Module de Cisaillement G à 73 °F | 0,55-1,38 MPa (80-200 psi) | ASTM D4014 | Selon spécification de conception |
| Résistance à l’Ozone | Aucune fissure | ASTM D1149 | Aucune fissure après 168 h à 50 pphm |
| Fragilité à Basse Température | <-40 °F | ASTM D2137 | Aucune défaillance à -40 °F |
| Résistance aux Huiles (Huile No. 1) | <10 % de gonflement | ASTM D471 | Selon spécification contractuelle |
Le choix du néoprène plutôt que du caoutchouc naturel pour les applications d’appui de pont et de joint d’étanchéité est déterminé par les caractéristiques fondamentalement différentes de résistance chimique et de vieillissement des deux élastomères. Le caoutchouc naturel (NR) — le polyisoprène dérivé du latex des arbres Hevea brasiliensis — a une structure moléculaire constituée d’unités isoprène répétées (C₅H₈) avec une configuration cis-1,4. Cette structure contient des doubles liaisons carbone-carbone dans le squelette du polymère qui sont hautement sensibles à l’attaque de l’ozone, à l’oxydation thermique et à la dégradation par UV. Le néoprène remplace le groupe méthyle sur l’unité isoprène par un atome de chlore, créant un polymère qui résiste intrinsèquement à l’oxydation et à l’attaque de l’ozone tout en conservant ses propriétés élastomères.
La résistance à l’ozone est le facteur de différenciation le plus important entre le néoprène et le caoutchouc naturel dans les applications de pont. Des concentrations d’ozone atmosphérique aussi faibles que 0,01 ppm peuvent produire des fissures visibles dans le caoutchouc naturel en quelques heures lorsque le caoutchouc est sous contrainte de traction — une condition qui existe toujours dans les appuis de pont sous charge. Le néoprène, en revanche, peut résister à une exposition continue à 0,50 ppm d’ozone pendant des périodes prolongées sans se fissurer. La FHWA (Federal Highway Administration) recommande le néoprène pour toutes les applications d’appui de pont extérieures précisément en raison de cet avantage de résistance à l’ozone. Les appuis de pont en caoutchouc naturel protégés par des additifs à base de cire ou d’antiozonants chimiques peuvent offrir une durée de vie adéquate, mais les additifs protecteurs s’épuisent avec le temps par volatilisation, lessivage et consommation chimique, laissant le caoutchouc vulnérable une fois la couche protectrice épuisée.
Les comparaisons de résistance aux intempéries et aux UV favorisent davantage le néoprène. Les atomes de chlore dans le néoprène absorbent le rayonnement ultraviolet dans la plage de longueurs d’onde de 300 à 340 nm, dissipant l’énergie sous forme de chaleur plutôt que de permettre la rupture des liaisons polymériques. Le caoutchouc naturel n’a pas cette capacité d’absorption des UV et subit une dégradation superficielle rapide lorsqu’il est exposé à la lumière solaire directe. La photo-oxydation superficielle du caoutchouc naturel produit une peau dure et cassante qui se fissure sous les mouvements de flexion des appuis de pont, créant des sites d’initiation de fissures qui se propagent dans le matériau sous-jacent. Les appuis de pont sur la face inférieure des superstructures de pont reçoivent des niveaux variables d’exposition aux UV selon l’orientation du pont, la profondeur des poutres et la latitude — le néoprène offre des performances fiables quelles que soient les conditions d’exposition aux UV.
La résistance aux huiles et aux produits chimiques favorise fortement le néoprène pour les applications de pont. Les appuis de pont et les joints d’étanchéité sont exposés aux fuites de fluides automobiles, aux produits chimiques de dégivrage des chaussées et aux polluants atmosphériques. Le caoutchouc naturel présente une faible résistance aux huiles minérales, à l’essence et au carburant diesel — l’absorption de ces fluides provoque un gonflement important (jusqu’à 100 pour cent d’augmentation de volume pour le caoutchouc naturel contre moins de 10 pour cent pour le néoprène), ce qui réduit le module et la stabilité dimensionnelle de l’appui. Le gonflement dû à l’absorption d’huile peut faire en sorte que les coussinets d’appui en caoutchouc naturel se dilatent au-delà de leur zone d’assise et extrudent, compromettant la capacité de l’appui à supporter la charge verticale. Les solutions de sel de voirie (NaCl, CaCl₂, MgCl₂) accélèrent la dégradation du caoutchouc naturel par des effets osmotiques et une réaction chimique avec le polymère, tandis que le néoprène maintient ses propriétés en immersion continue dans l’eau salée.
Les propriétés mécaniques montrent que le caoutchouc naturel présente certains avantages qui peuvent être exploités dans les applications intérieures protégées. Le caoutchouc naturel présente une résistance à la traction plus élevée (27,6 MPa ou 4 000 psi typique, contre 20,7 MPa ou 3 000 psi pour le néoprène), une meilleure résistance à la déchirure et une plus faible hystérésis (moins de génération de chaleur interne sous charge cyclique). Le caoutchouc naturel conserve également une meilleure flexibilité à basse température, avec une température de transition vitreuse d’environ -60 °C (-76 °F) contre -45 °C pour le néoprène. Cependant, l’avantage de la résistance à la traction du caoutchouc naturel n’est pas nécessaire dans les applications d’appui de pont car les contraintes de calcul dans les appuis sont limitées par des considérations de déformation en cisaillement plutôt que par la résistance à la traction. L’avantage de flexibilité à basse température du caoutchouc naturel est pertinent pour les ponts dans les climats arctiques et subarctiques, mais la résistance supérieure au vieillissement du néoprène en fait néanmoins le choix privilégié dans ces environnements.
Les considérations de coût montrent que le néoprène est environ 1,5 à 2,5 fois plus cher que le caoutchouc naturel sur la base du coût des matières premières. Cependant, lorsque le coût du cycle de vie complet est pris en compte — incluant le coût de l’inspection, de l’entretien et du remplacement sur une durée de vie de conception de pont de 75 ans — les appuis en néoprène sont significativement plus économiques. La durée de vie typique d’un appui de pont en néoprène dans un climat tempéré est de 30 à 50 ans, contre 10 à 25 ans pour les appuis en caoutchouc naturel dans le même environnement. La durée de vie prolongée du néoprène élimine le besoin d’opérations coûteuses de remplacement des appuis qui nécessitent de vérin la superstructure du pont et de perturber la circulation.
Le tableau ci-dessous fournit une comparaison quantitative des propriétés du néoprène et du caoutchouc naturel pour les applications de pont :
| Propriété | Néoprène (CR) | Caoutchouc Naturel (NR) | Avantage |
|---|---|---|---|
| Résistance à l’Ozone (50 pphm, 20 % de déformation) | Aucune fissure >168 h | Fissuration en quelques heures | Néoprène |
| Résistance à la Traction (MPa) | 17,2-20,7 | 24,1-31,0 | Caoutchouc Naturel |
| Allongement à la Rupture (%) | 400-600 | 500-700 | Caoutchouc Naturel |
| Résistance aux Huiles (Gonflement Huile No. 3 %) | <35 | >100 | Néoprène |
| Température de Service Continue (°C) | -40 à 93 | -55 à 70 | Néoprène |
| Résistance aux UV | Excellente | Faible | Néoprène |
| Résistance à la Déchirure | Bonne | Excellente | Caoutchouc Naturel |
| Coût Relatif des Matériaux | 1,5-2,5x | 1,0x | Caoutchouc Naturel |
| Durée de Vie Typique en Pont (années) | 30-50 | 10-25 | Néoprène |

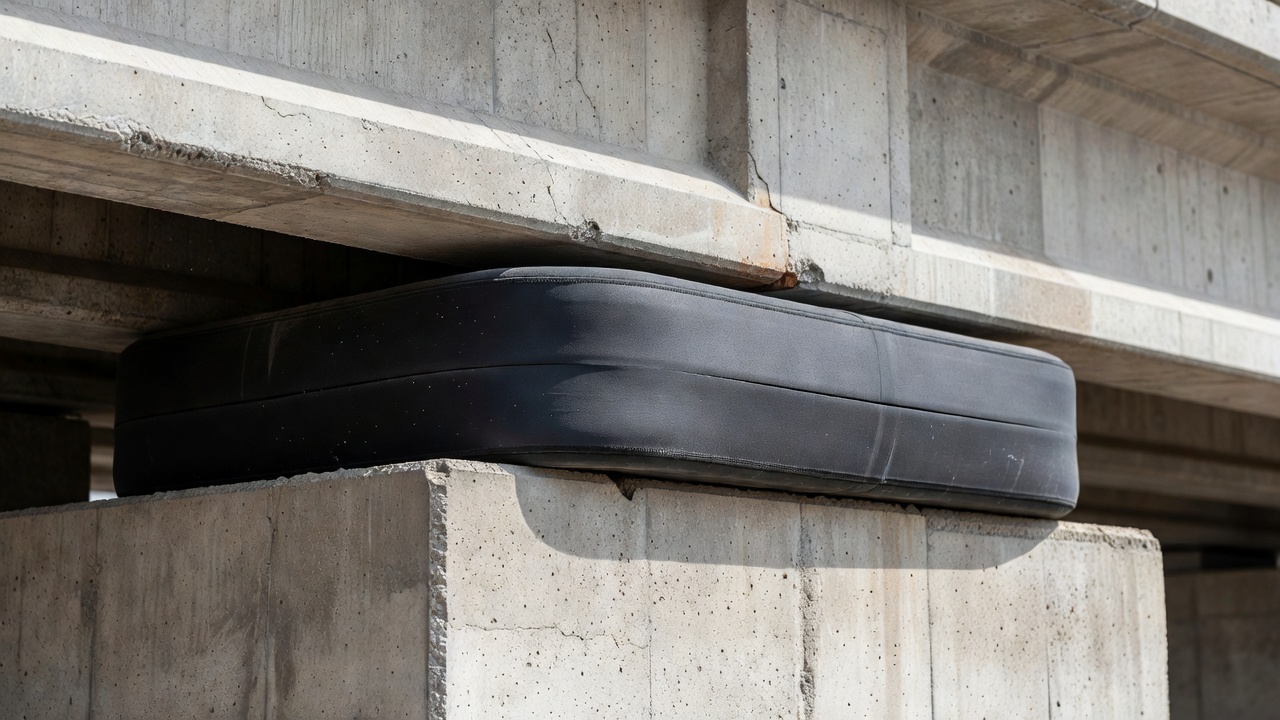

Les coussinets d’appui en néoprène simples — également appelés coussinets d’appui élastomères non armés — sont constitués d’un bloc rectangulaire plein en caoutchouc néoprène utilisé sous les poutres et les poutrelles de pont pour accommoder les petits mouvements et rotations tout en répartissant les charges verticales. Ces coussinets sont spécifiés pour les structures avec des charges verticales relativement faibles, des exigences de mouvement limitées, et où l’appui est accessible pour l’inspection et le remplacement. Les coussinets simples fonctionnent en se comprimant verticalement sous charge et en cisaillant horizontalement pour accommoder la dilatation thermique et la contraction de la superstructure du pont. La conception des coussinets d’appui en néoprène simples suit les dispositions des spécifications de conception de pont AASHTO LRFD, section 14.7.5, et AASHTO M251.
La capacité de charge verticale d’un coussinet d’appui en néoprène simple est régie par la contrainte de compression admissible, qui est limitée pour empêcher un gonflement et un fluage excessifs. La section 14.7.5.3.2 de l’AASHTO LRFD limite la contrainte de compression moyenne dans les coussinets élastomères simples à 1 000 psi (6,9 MPa) pour les appuis soumis à la charge permanente et à la charge d’exploitation combinées, avec une réduction supplémentaire à 800 psi (5,5 MPa) lorsque seule la charge permanente plus une partie de la charge d’exploitation est considérée. Le facteur de forme (S) d’un coussinet d’appui simple — défini comme le rapport de la surface chargée à la surface libre de gonflement — contrôle la rigidité en compression. Pour un coussinet rectangulaire de largeur W, de longueur L et d’épaisseur totale d’élastomère T, le facteur de forme est calculé comme suit :
S = (W × L) / (2 × T × (W + L))
Un facteur de forme plus élevé indique une plus grande retenue contre le gonflement latéral et donc une rigidité en compression plus élevée. AASHTO M251 exige que le facteur de forme pour les coussinets d’appui simples soit d’au moins 3,0 pour que le coussinet fonctionne efficacement. L’épaisseur des coussinets simples varie généralement de 1/4 de pouce (6 mm) à 2 pouces (51 mm), les coussinets plus épais offrant une plus grande capacité de mouvement mais une rigidité verticale plus faible. La capacité de mouvement horizontal d’un coussinet simple est limitée par la déformation en cisaillement dans l’élastomère, que l’AASHTO limite à un maximum de 50 pour cent de l’épaisseur d’élastomère à l’état limite de service. Cela signifie qu’un coussinet simple de 1 pouce d’épaisseur peut accommoder jusqu’à 0,5 pouce (13 mm) de mouvement horizontal dû à la dilatation thermique, au fluage et au retrait.
Les critères de conception pour l’épaisseur des coussinets simples sont établis par les exigences de mouvement. La section 14.7.5.3.4 de l’AASHTO LRFD exige que l’épaisseur totale d’élastomère (T) satisfasse :
T ≥ 2 × Δₛ
où Δₛ est le mouvement horizontal maximal au niveau de l’appui sous l’état limite de service. Cela garantit que la déformation en cisaillement γ = Δₛ/T ne dépasse pas 0,50 (50 pour cent). La déflexion en compression des coussinets simples est limitée à 7 pour cent de l’épaisseur du coussinet sous charge permanente plus une partie de la charge d’exploitation, et à 10 pour cent sous toutes les charges combinées. Une déflexion en compression excessive indique que le coussinet est surcontraint ou que le composé élastomère a une dureté insuffisante.
L’instabilité des coussinets simples est une préoccupation de conception pour les coussinets épais et étroits. La section 14.7.5.3.5 de l’AASHTO LRFD fournit une exigence de stabilité basée sur l’élancement du coussinet. Le coussinet doit satisfaire :
T ≤ (W/3) ou T ≤ (L/3)
pour que le coussinet soit considéré comme stable contre le flambement sous charge verticale. Si cette condition n’est pas remplie, la contrainte de compression admissible doit être réduite à l’aide d’un facteur de réduction de stabilité. En pratique, la plupart des coussinets d’appui de pont simples ont un rapport largeur/épaisseur d’au moins 5:1 pour assurer la stabilité et éviter le renversement sous charges verticales et horizontales combinées.

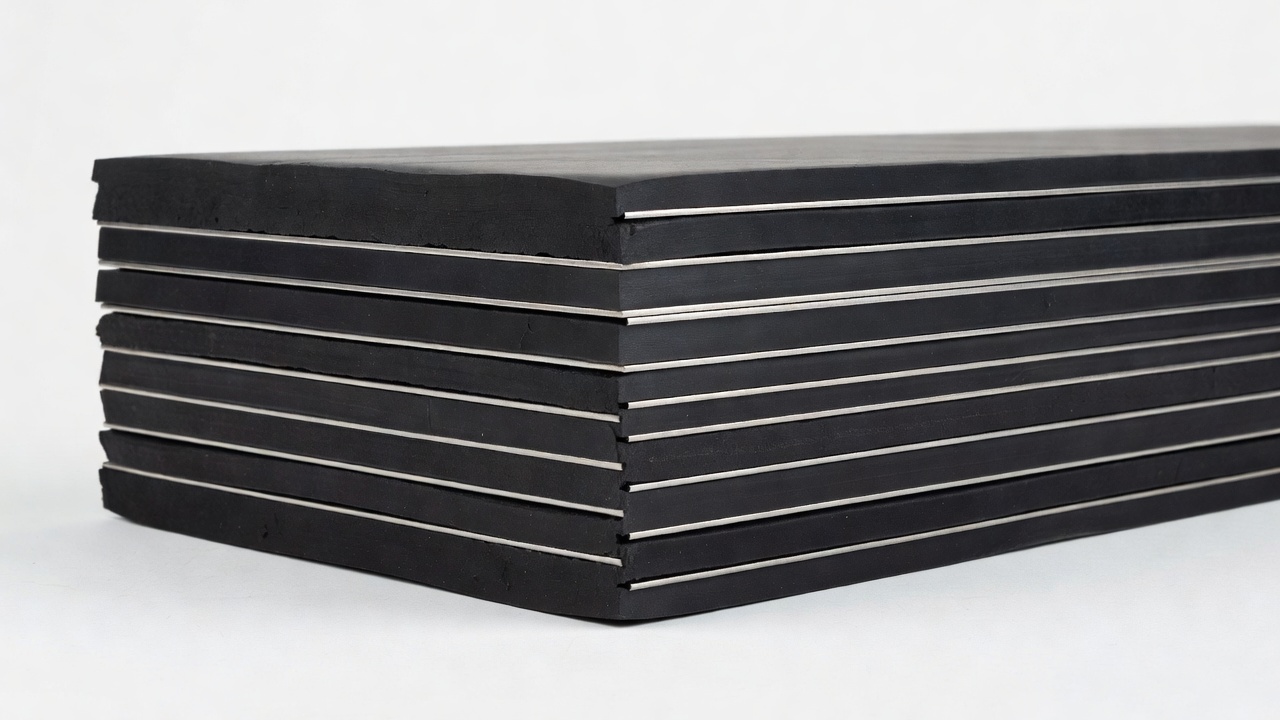

Les appuis élastomères à lamelles d’acier utilisent des couches alternées de néoprène vulcanisées sur de fines plaques de lamelles d’acier pour augmenter considérablement la capacité de charge verticale tout en préservant la flexibilité horizontale. Les lamelles d’acier empêchent le gonflement latéral de l’élastomère sous compression verticale, confinant efficacement le caoutchouc et augmentant sa rigidité en compression. La conception des appuis stratifiés est régie par la section 14.7.6 de l’AASHTO LRFD et AASHTO M251.
Chaque couche interne d’élastomère dans un appui stratifié agit comme un coussinet simple individuel retenu par les lamelles d’acier sur ses faces supérieure et inférieure. Le facteur de forme pour chaque couche d’élastomère individuelle dans un appui stratifié est calculé en utilisant la même formule que pour les coussinets simples mais en utilisant l’épaisseur de la couche individuelle (Tᵢ) plutôt que l’épaisseur totale du coussinet. L’AASHTO exige que le facteur de forme pour chaque couche interne soit d’au moins 5,0, et le facteur de forme pour les couches de couverture supérieure et inférieure (qui n’ont qu’une seule face liée) soit d’au moins 3,0. L’épaisseur de couche individuelle est typiquement de 3/8 de pouce (9,5 mm) à 1/2 pouce (12,7 mm), le 1/2 pouce étant le plus courant. Des couches plus minces produisent des facteurs de forme plus élevés et une rigidité en compression plus élevée, mais augmentent le coût de fabrication et réduisent la capacité de mouvement.
La contrainte de compression admissible dans les appuis stratifiés est substantiellement plus élevée que dans les coussinets simples. La section 14.7.6.3.2 de l’AASHTO LRFD limite la contrainte de compression moyenne à 1 200 psi (8,3 MPa) pour les appuis qui ne sont pas soumis à la rotation, et à 1 500 psi (10,3 MPa) pour les appuis qui sont libres de tourner (connexions à extrémité articulée ou à bascule). La contrainte admissible plus élevée pour les appuis libres de rotation reflète la distribution de contrainte plus uniforme qui se produit lorsque l’appui est libre d’accommoder la rotation d’extrémité par une compression non uniforme des couches d’élastomère.
Les appuis élastomères à lamelles d’acier — également appelés appuis élastomères stratifiés ou appuis élastomères armés — sont le type d’appui de pont le plus largement utilisé dans la construction autoroutière moderne. Ces appuis sont constitués de multiples couches de caoutchouc néoprène liées par vulcanisation à des plaques de renfort en acier internes (lamelles). Les lamelles d’acier sont généralement fabriquées à partir de tôle d’acier au carbone laminée à chaud conforme aux normes ASTM A36 ou A1011, avec une épaisseur minimale de calibre 14 (0,075 pouce, 1,9 mm) et une épaisseur maximale de 1/8 de pouce (3,2 mm) selon AASHTO M251. Les lamelles d’acier sont entièrement encapsulées par le néoprène — le caoutchouc s’étend autour des bords de chaque lamelle avec un recouvrement de bord minimal de 1/8 de pouce (3 mm) pour empêcher la corrosion de l’acier.
La mécanique structurale d’un appui stratifié est fondamentalement différente de celle d’un coussinet simple. Sous compression verticale, les couches de néoprène tentent de gonfler latéralement (effet Poisson). Les lamelles d’acier, qui sont beaucoup plus rigides que le caoutchouc dans le plan de la lamelle, retiennent ce gonflement latéral. Cette retenue crée un état de compression triaxiale dans l’élastomère — compression dans la direction verticale plus compression biaxiale dans le plan horizontal — ce qui augmente considérablement le module de compression effectif du caoutchouc. Un appui stratifié avec des couches internes ayant un facteur de forme de 7,5 peut avoir un module de compression 50 à 100 fois supérieur au module de cisaillement du même composé de caoutchouc. Cela permet aux appuis stratifiés de supporter des charges verticales très élevées tout en maintenant la faible rigidité au cisaillement nécessaire à l’accommodation des mouvements horizontaux.
Le mouvement horizontal est accommodé par la déformation en cisaillement de l’ensemble de l’appui — toutes les couches d’élastomère cisaillent en parallèle, les lamelles d’acier restant parallèles entre elles tandis que le haut et le bas de l’appui se translatent l’un par rapport à l’autre. La rigidité au cisaillement d’un appui stratifié est la même que pour un coussinet simple de la même épaisseur totale d’élastomère, car les lamelles d’acier ne résistent pas au cisaillement. La capacité de déformation en cisaillement totale est la somme des capacités de cisaillement de toutes les couches d’élastomère individuelles. La section 14.7.6.3.4 de l’AASHTO LRFD limite la déformation en cisaillement à 0,50 (50 pour cent) sous charges de service, et à 0,70 (70 pour cent) sous charges d’événements extrêmes tels que les séismes.
La rotation de la superstructure du pont au niveau de l’appui est accommodée par une compression non uniforme des couches d’élastomère individuelles — le caoutchouc se comprime davantage d’un côté de l’appui que de l’autre, permettant aux surfaces supérieure et inférieure de l’appui de tourner l’une par rapport à l’autre. La capacité de rotation d’un appui stratifié est déterminée par le nombre et l’épaisseur des couches d’élastomère internes. L’AASHTO limite la déformation de compression induite par la rotation au bord de toute couche interne à 50 pour cent de l’épaisseur de la couche, ce qui limite efficacement la rotation maximale pouvant être accommodée par l’appui. La capacité de rotation exprimée en radians est approximativement :
θ_max = 0,5 × n × Tᵢ / (L/2)
où n est le nombre de couches d’élastomère internes, Tᵢ est l’épaisseur de la couche individuelle, et L est la longueur de l’appui dans la direction de la rotation.
La stabilité au flambement est une considération de conception critique pour les appuis stratifiés. La section 14.7.6.3.5 de l’AASHTO LRFD fournit un critère de stabilité basé sur le rapport d’élancement et le facteur de forme de l’appui. La charge critique de flambement d’un appui stratifié est fonction du module de cisaillement, du module de compression (déterminé par le facteur de forme) et des dimensions globales de l’appui. L’AASHTO exige que la contrainte de compression appliquée ne dépasse pas la contrainte critique de flambement divisée par un facteur de sécurité de 3,0. Pour les proportions typiques d’appuis de pont — où la hauteur totale est inférieure à la plus petite dimension en plan — la stabilité n’est pas une condition de conception déterminante.
Les couches de couverture sont prévues sur les faces supérieure et inférieure des appuis stratifiés pour protéger les lamelles d’acier les plus externes de la corrosion et pour fournir une surface de contact uniforme avec la poutre de pont et l’infrastructure. AASHTO M251 exige une épaisseur minimale de couche de couverture de 1/4 de pouce (6,4 mm) sur les faces supérieure et inférieure. Ces couches de couverture ne sont pas liées à l’acier sur leurs faces externes, donc leur facteur de forme est calculé différemment — elles ont un facteur de forme moitié de celui d’une couche interne liée équivalente car elles peuvent gonfler librement depuis la face externe non liée.
Les tolérances de fabrication pour les appuis stratifiés sont spécifiées dans AASHTO M251. La tolérance de hauteur totale est de ±1/16 de pouce (1,6 mm) pour les appuis jusqu’à 2 pouces (51 mm) d’épaisseur et de ±3/32 de pouce (2,4 mm) pour les appuis plus épais. La tolérance de dimension en plan est de ±1/8 de pouce (3,2 mm) pour les appuis jusqu’à 12 pouces (305 mm) dans chaque dimension et de ±3/16 de pouce (4,8 mm) pour les appuis plus grands. Les lamelles d’acier doivent être planes à ±1/16 de pouce sur la longueur de la lamelle, et l’appui fini ne doit présenter aucun défaut visible, y compris les cloques, la porosité ou les fissures superficielles.
Le néoprène dans les applications d’appuis de pont et de joints d’étanchéité subit plusieurs mécanismes de détérioration distincts au cours de sa durée de vie. La compréhension de ces mécanismes est essentielle pour que les inspecteurs de ponts évaluent avec précision l’état des composants et prédisent la durée de vie résiduelle. Les cinq modes de détérioration principaux affectant les composants de pont en néoprène sont la fissuration par l’ozone, la rigidification (durcissement), la déformation permanente (déformation rémanente en compression), le délaminage et la dégradation chimique.
La fissuration par l’ozone est le mode de détérioration le plus caractéristique et visuellement distinctif pour les composants de pont en néoprène. L’ozone (O₃) est un allotrope hautement réactif de l’oxygène présent dans la basse atmosphère à des concentrations allant de 0,01 à 0,50 partie par million (ppm). L’ozone attaque les chaînes polymériques insaturées — spécifiquement les doubles liaisons carbone-carbone restant dans le squelette du polychloroprène après la vulcanisation. Le mécanisme de réaction implique l’insertion de molécules d’ozone dans la structure de la double liaison et le clivage de la chaîne polymérique, créant une scission de chaîne. Les sites de scission se propagent ensuite sous forme de fissures superficielles orientées perpendiculairement à la direction de la contrainte de traction maximale dans le caoutchouc.
Les caractéristiques de la fissuration par l’ozone dans le néoprène sont distinctives : les fissures sont fines et à bords nets, typiquement de 0,1 à 1,0 mm de largeur, et elles suivent des lignes droites ou légèrement courbes perpendiculaires à la direction de la contrainte de traction. Dans les appuis de pont, la contrainte de traction à la surface de l’appui est causée par l’effet Poisson — lorsque l’appui est comprimé verticalement, le matériau tente de se dilater latéralement, créant des déformations de traction dans la direction horizontale. Les fissures d’ozone résultantes sont donc orientées verticalement sur les faces latérales des coussinets d’appui de pont, particulièrement près du centre de la face latérale où l’expansion latérale est maximale.
La profondeur et la densité de la fissuration par l’ozone progressent avec le temps d’exposition. Au stade précoce (typiquement 3 à 10 ans de service dans les climats tempérés), les fissures superficielles ne sont visibles que lors d’une inspection visuelle rapprochée avec une aide de grossissement et ont moins de 1 mm de profondeur. Au stade modéré (10 à 20 ans), les fissures deviennent visibles à l’œil nu et peuvent pénétrer de 2 à 5 mm dans la section de l’appui. Au stade avancé (20+ ans), les fissures peuvent pénétrer à plus de 10 mm de profondeur, et de multiples systèmes de fissures s’entrecroisent se développent sur les surfaces de l’appui. À ce stade, les fissures peuvent exposer les lamelles d’acier dans les appuis stratifiés, créant une voie de corrosion permettant à l’humidité d’atteindre l’acier de renfort. Le rapport de la FHWA sur les critères d’inspection des appuis de pont identifie une profondeur de fissuration dépassant 6 mm (1/4 de pouce) comme un constat critique nécessitant une évaluation en vue d’un remplacement.
La rigidification (durcissement) du néoprène se produit par la réticulation continue des chaînes polymériques pendant la durée de vie en service. Le processus de vulcanisation établit initialement un réseau de réticulation, mais la réticulation se poursuit lentement au fil du temps par le biais d’agents de durcissement résiduels et d’activation thermique. Une réticulation supplémentaire par oxydation thermique crée de nouvelles réticulations carbone-carbone et carbone-oxygène entre les chaînes polymériques adjacentes, réduisant progressivement la mobilité moléculaire du caoutchouc. Cela se manifeste par une augmentation mesurable de la dureté duromètre Shore A et du module de cisaillement. Les recherches de la FHWA indiquent que les appuis de pont en néoprène peuvent subir une augmentation de 5 à 15 points de dureté Shore A sur 20 à 30 ans de service.
Les effets de la rigidification sur la performance de l’appui sont significatifs. Un appui rigidifié a un module de compression accru, ce qui signifie qu’il transfère des forces plus élevées à l’infrastructure pour un mouvement thermique donné et impose une plus grande retenue sur la superstructure du pont. Une rigidité accrue peut entraîner des contraintes plus élevées dans les poutres de pont et les connexions de l’infrastructure qui n’avaient pas été prises en compte dans la conception originale. Un appui qui avait initialement un module de cisaillement de 0,90 MPa (130 psi) peut développer un module de cisaillement dépassant 1,55 MPa (225 psi) après une rigidification extensive, doublant potentiellement les forces horizontales transmises à l’infrastructure au mouvement de conception maximal.
La déformation permanente — également appelée déformation rémanente en compression — est la réduction irréversible de l’épaisseur de l’appui due au fait que la récupération élastique du polymère n’est pas complète après le relâchement de la charge de compression. La déformation rémanente en compression se produit parce que les chaînes polymériques sous compression soutenue subissent une relaxation viscoélastique — les segments de chaîne se réarrangent progressivement pour s’adapter à l’état comprimé, réduisant la force motrice de récupération lorsque la charge est relâchée. AASHTO M251 limite la déformation rémanente en compression à 35 pour cent maximum (mesurée après 22 heures à 212 °F selon ASTM D395 Méthode B) pour le matériau neuf, mais la déformation rémanente en compression en service peut dépasser cette valeur avec le temps à mesure que le polymère continue de vieillir.
Les conséquences d’une déformation permanente excessive incluent la perte de répartition de la charge verticale — un appui qui s’est comprimé de façon permanente peut ne plus être en contact complet avec la poutre de pont ou l’infrastructure, créant des concentrations de contrainte aux points de contact. Pour les appuis de pont supportant des travées à poutres multiples, la déformation permanente différentielle entre les appuis sur des poutres adjacentes peut transférer la charge d’une poutre à une autre, surcontraignant les éléments les plus lourdement chargés. Une déformation permanente dépassant 10 pour cent de l’épaisseur originale de l’appui, particulièrement lorsqu’elle est combinée à une fissuration visible, est généralement considérée comme un seuil de remplacement.
Le délaminage désigne la séparation du caoutchouc néoprène des plaques de lamelles d’acier dans les appuis stratifiés. Ce mode de défaillance est causé par la perte de la liaison adhésive entre le caoutchouc et l’acier, qui est établie pendant le processus de vulcanisation par une combinaison de liaison chimique (réticulations de soufre entre le caoutchouc et la surface d’acier plaquée de laiton ou de zinc) et de verrouillage mécanique à la surface d’acier rugueuse. Le délaminage peut être initié par la corrosion des lamelles d’acier (qui perturbe l’interface liée), par des déformations de cisaillement cycliques excessives qui dépassent la résistance de liaison, ou par des défauts de fabrication où la liaison n’a pas été correctement établie.
La détection du délaminage lors de l’inspection visuelle est difficile car la couche de couverture en caoutchouc externe peut rester intacte même lorsque la défaillance de liaison interne s’est produite. Les signes de délaminage possible incluent un gonflement localisé ou des cloques sur les surfaces latérales de l’appui, des espaces visibles entre le caoutchouc et l’acier aux bords coupés (bien que les bords coupés ne soient généralement pas présents dans les appuis finis), et des sons creux audibles lorsque l’on tape sur l’appui avec un marteau d’inspection — une technique empruntée au sondage du béton. Les méthodes d’inspection avancées telles que les essais par ultrasons (UT) ou la thermographie infrarouge peuvent détecter le délaminage interne qui n’est pas visible en surface. Tout délaminage confirmé est un motif de remplacement immédiat, car l’appui a perdu son intégrité structurelle et ne peut plus transférer la charge verticale de manière fiable.
La dégradation chimique englose plusieurs mécanismes de détérioration supplémentaires. L’épuisement des antiozonants se produit lorsque les antiozonants chimiques (typiquement des dérivés de la p-phénylènediamine ajoutés au composé de néoprène lors de la formulation) sont consommés par réaction avec l’ozone ou lessivés de la surface par l’eau de pluie. À mesure que les niveaux d’antiozonants diminuent, le caoutchouc devient de plus en plus vulnérable à l’attaque de l’ozone. La perte de matières extractibles implique l’épuisement progressif des plastifiants, des huiles de traitement et d’autres constituants non polymériques qui ont été ajoutés pour contrôler la dureté et les caractéristiques de traitement du composé. L’hydrolyse — la décomposition chimique du polymère par l’eau — est relativement rare dans le néoprène mais peut se produire dans des conditions d’immersion continue dans l’eau à des températures élevées.
Le néoprène est le matériau prédominant pour les joints de dilatation de pont, spécifiquement dans les joints de compression préformés et les systèmes de joints de dilatation à bande d’étanchéité. Ces joints sont installés dans l’espace entre les segments adjacents du tablier de pont pour accommoder la dilatation et la contraction thermiques tout en empêchant l’eau, les produits chimiques de dégivrage et les débris d’atteindre l’infrastructure du pont et les appuis en dessous. Les exigences de performance pour les joints d’étanchéité en néoprène sont spécifiées dans AASHTO M297 (Spécification standard pour les joints de dilatation de pont élastomères préformés) et ASTM D2628 (Spécification standard pour les joints d’étanchéité élastomères en polychloroprène préformés pour ponts).

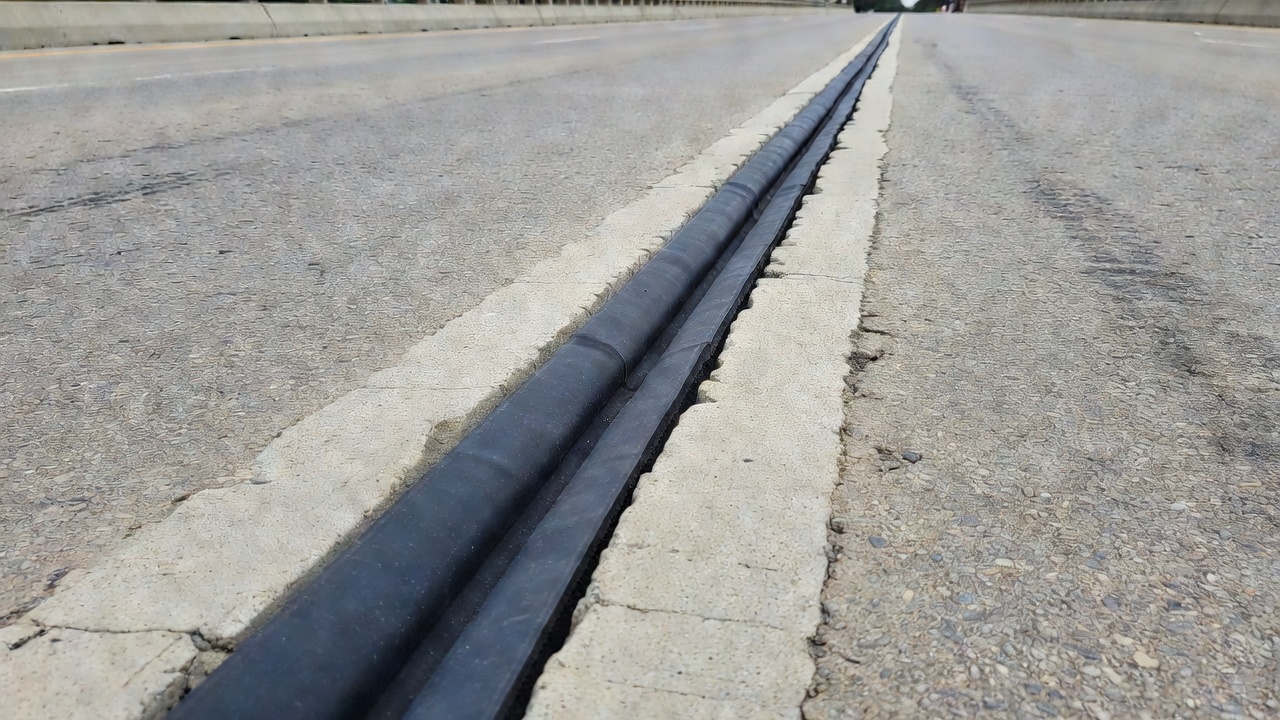

Les joints de compression préformés — également appelés joints d’étanchéité à compression — sont des profilés de néoprène extrudés avec une conception de section transversale complexe comportant de multiples vides ou âmes internes. Ces joints sont installés en les comprimant dans une cavité de joint correctement préparée. Le joint est maintenu en place par sa propre récupération élastique — la section transversale est surdimensionnée par rapport à l’espace du joint de 20 à 40 pour cent, de sorte que le joint exerce une force de compression continue contre les parois latérales de la cavité du joint. La géométrie interne de l’âme est conçue pour fournir une barrière étanche tout en permettant au joint de se dilater et de se contracter à mesure que l’espace du joint change avec la température. Les profils de joint de compression courants incluent les conceptions en haltère, à âmes multiples et à section en caisson, chacune étant conçue pour des plages de mouvement et des conditions d’installation spécifiques.
Le processus d’installation des joints de compression nécessite une préparation précise du joint. La cavité du joint doit avoir des faces en béton propres et parallèles avec une planéité de surface telle que les irrégularités ne dépassent pas 1/8 de pouce (3 mm) sur 10 pieds (3 m). Le joint est généralement formé avec un coffrage métallique lors de la mise en place du béton ou scié à des dimensions précises après le durcissement du béton. Un adhésif de liaison — typiquement un composé époxy ou polysulfure à deux composants — est appliqué sur les parois latérales du joint immédiatement avant l’installation du joint pour le verrouiller en place et empêcher la migration de l’eau le long de l’interface caoutchouc-béton. Le joint est ensuite comprimé à l’aide d’un outil d’installation spécial (un rouleau ou un outil de compression à levier) et inséré dans le joint. L’outil d’installation doit être dimensionné pour comprimer le joint entre 50 et 70 pour cent de sa largeur libre pour une installation correcte.
La capacité de mouvement des joints de compression est déterminée par la conception de la section transversale du joint et le degré de compression initiale. Pour un joint de compression typique de 2 pouces (51 mm) de large installé dans un espace de joint de 1,5 pouce (38 mm) de large, la capacité de mouvement est d’environ ±50 pour cent de la largeur installée, ce qui signifie que le joint peut s’ouvrir à 2,25 pouces (57 mm) et se fermer à 0,75 pouce (19 mm). AASHTO M297 classe les joints de compression par capacité de mouvement dans des catégories allant de ±25 pour cent à ±75 pour cent de la largeur installée. Le joint doit être conçu pour fonctionner sur toute la plage des mouvements thermiques sans perdre le contact avec les parois latérales du joint (ce qui crée un chemin de fuite) et sans extruder de la cavité du joint (ce qui crée un danger pour la circulation).
Les joints de dilatation à bande d’étanchéité — également appelés joints d’étanchéité à bande élastomère — représentent une technologie de joint d’étanchéité plus avancée qui offre une plus grande capacité de mouvement et une étanchéité améliorée. Un système de joint à bande d’étanchéité se compose d’un profilé de néoprène extrudé avec une section centrale bulbeuse ou pliante qui accommode le mouvement, flanquée de bulbes d’ancrage qui sont verrouillés mécaniquement dans des rails de bord en acier. Les rails de bord en acier sont scellés dans le tablier en béton de chaque côté de l’espace de dilatation. La bande d’étanchéité en néoprène est conçue pour être remplaçable sans perturber le béton — les bulbes d’ancrage sont pressés dans les rails en acier et peuvent être extraits à l’aide d’un outil de retrait spécial lorsque le remplacement est nécessaire.
Les bandes d’étanchéité offrent des capacités de mouvement allant de 2 pouces (51 mm) à 6 pouces (152 mm) ou plus, selon la conception du profilé et l’espacement entre les rails de bord en acier. Le composé de néoprène utilisé dans les bandes d’étanchéité doit répondre aux mêmes exigences de matériau que les joints de compression selon AASHTO M297, avec des exigences supplémentaires pour la résistance à l’arrachement de l’ancrage — la force nécessaire pour retirer le joint du rail en acier doit dépasser 50 livres par pouce linéaire (87,5 N/cm) pour garantir que le joint reste verrouillé en place sous l’effet des vibrations induites par la circulation et des cycles thermiques.
La détérioration des joints d’étanchéité en néoprène suit les mêmes mécanismes que ceux décrits pour les appuis — fissuration par l’ozone, rigidification et déformation permanente — mais avec plusieurs différences spécifiques à l’application. Les joints d’étanchéité sont exposés à un rayonnement UV direct (dans les ponts à tablier ouvert), au contact des pneus de véhicules (qui provoque l’abrasion et une compression cyclique), aux projections de produits chimiques de dégivrage et aux débris abrasifs (sable, gravier, particules de sel abrasées par la circulation). La fissuration par l’ozone dans les joints de compression débute généralement sur la face externe du joint aux points de déformation de traction maximale — habituellement aux angles de la section transversale où la géométrie crée des concentrations de déformation.
La perte d’adhérence du joint d’étanchéité — la séparation du joint de la paroi latérale en béton du joint — est un mode de défaillance courant distinct des mécanismes de détérioration du matériau. La perte d’adhérence est causée par :
Lorsqu’un joint de compression perd l’adhérence d’un côté, il peut être partiellement délogé du joint, créant un risque de trébuchement pour les piétons, une source de dommages par impact de pneus pour les véhicules et une voie ouverte pour l’eau atteignant l’infrastructure du pont.
L’inspection des ponts des composants en néoprène suit le cadre général établi par les National Bridge Inspection Standards (NBIS) (23 CFR 650, Sous-partie C) et le FHWA Bridge Inspector’s Reference Manual (BIRM) (Publication No. FHWA NHI 12-049). L’évaluation de l’état des appuis en néoprène et des joints d’étanchéité fait partie du cycle d’inspection de routine (24 mois) pour tous les ponts routiers aux États-Unis. Le protocole d’inspection des composants en néoprène comprend l’inspection visuelle, la mesure de la détérioration, l’évaluation fonctionnelle et la documentation des constats à l’aide de systèmes de notation de l’état standard.
L’inspection visuelle commence par l’observation de l’appui ou du joint d’étanchéité à distance pour évaluer l’apparence générale et l’alignement. L’inspecteur se déplace ensuite à courte distance (à portée de bras) pour examiner les surfaces en néoprène à la recherche de détérioration. Les observations clés comprennent :
La mesure de la déformation en cisaillement est une évaluation fonctionnelle critique. L’inspecteur mesure le décalage horizontal entre le haut et le bas de l’appui à l’aide d’une règle ou d’un ruban à mesurer. Ce décalage est comparé à l’épaisseur totale d’élastomère pour déterminer la déformation en cisaillement. L’AASHTO limite la déformation en cisaillement à 50 pour cent dans les conditions de service, donc un appui avec une épaisseur totale d’élastomère de 3 pouces (76 mm) ne devrait pas présenter plus de 1,5 pouce (38 mm) de décalage horizontal. La déformation en cisaillement doit être mesurée à la température du pont au moment de l’inspection, et la valeur mesurée doit être comparée au mouvement thermique calculé en fonction de la température à ce moment par rapport à la température d’installation. Une déformation en cisaillement excessive — particulièrement lorsqu’elle est observée en l’absence de mouvement thermique correspondant — peut indiquer un glissement de l’appui ou une condition de désassise.
L’évaluation de la rotation implique la mesure de l’angle entre les surfaces supérieure et inférieure de l’appui. Une rotation excessive — où la surface supérieure de l’appui n’est pas parallèle à la surface inférieure de plus que la capacité de rotation de conception — peut indiquer que l’appui ne répartit pas correctement la rotation d’extrémité de la poutre de pont. Cela peut être causé par une surcharge, une rigidification de l’appui (qui concentre la rotation sur moins de couches d’élastomère) ou une perte de matériau d’appui par détérioration.
L’inspection des joints de compression se concentre sur les conditions suivantes :
La documentation de l’état des composants en néoprène suit le système de codage des éléments CoRe (Communément Reconnus) utilisé dans le système d’inventaire et d’évaluation de la structure du National Bridge Inventory (NBI) de la FHWA. L’élément 321 (Appui élastomère) et l’élément 323 (Joint d’étanchéité élastomère) sont les éléments de codage standard pour les composants de pont en néoprène. Chaque élément se voit attribuer un état de condition de 1 (bon état, aucune détérioration) à 5 (état sévère, remplacement nécessaire) avec des critères quantitatifs spécifiques définissant la frontière entre les états de condition pour chaque type de détérioration.
Le tableau ci-dessous résume les critères d’état de condition pour les appuis élastomères du AASHTO Manual for Bridge Element Inspection (MBEI) :
| État de Condition | Fissuration | Déformation Permanente | Déformation en Cisaillement | Rigidification |
|---|---|---|---|---|
| 1 (Bon) | Aucune ou superficielle | <5 % de l’épaisseur d’origine | <25 % de l’épaisseur d’élastomère | Dans les limites de la spécification d’origine |
| 2 (Passable) | Fissuration superficielle, <3 mm de profondeur | 5-10 % de l’épaisseur d’origine | 25-35 % de l’épaisseur d’élastomère | <10 pt d’augmentation de dureté |
| 3 (Médiocre) | Fissuration modérée 3-6 mm de profondeur | 10-15 % de l’épaisseur d’origine | 35-50 % de l’épaisseur d’élastomère | 10-20 pt d’augmentation de dureté |
| 4 (Sévère) | Fissuration profonde >6 mm de profondeur | 15-20 % de l’épaisseur d’origine | >50 % (avec fissuration) | >20 pt d’augmentation de dureté |
| 5 (Critique) | Fissuration sur toute l’épaisseur ou acier exposé | >20 % de l’épaisseur d’origine | >75 % ou renversement imminent | Appui non fonctionnel |
La décision de remplacer les appuis de pont ou les joints d’étanchéité en néoprène est basée sur des seuils de condition quantitatifs combinés au jugement technique concernant la capacité du composant à continuer de remplir sa fonction prévue. Les critères de remplacement sont dérivés des spécifications de conception de pont AASHTO LRFD, des directives de la FHWA et des manuels d’entretien des DOT des États.
Les critères de remplacement des appuis en néoprène incluent les seuils suivants, dont l’un quelconque peut déclencher le remplacement :
Profondeur de fissure dépassant 6 mm (1/4 de pouce) dans une zone portante primaire, ou pénétration de fissure dépassant 50 pour cent de l’épaisseur de la couche de couverture dans les appuis stratifiés. Ce seuil correspond à l’état de condition 4 dans le MBEI de l’AASHTO et indique que l’intégrité structurelle de l’appui peut être compromise.
Largeur de fissure dépassant 6 mm (1/4 de pouce) à la surface de l’appui, quelle que soit la profondeur. Les fissures larges indiquent une dégradation avancée par l’ozone et peuvent permettre à l’humidité et aux débris de pénétrer à l’intérieur de l’appui.
Fissures s’étendant sur 50 pour cent ou plus de la largeur de l’appui dans n’importe quelle direction. Cela indique que la détérioration est systématiquement répartie sur l’appui plutôt que localisée.
Déformation permanente dépassant 10 pour cent de l’épaisseur originale de l’appui (limite de l’état de condition 3) lorsqu’elle est combinée à une fissuration ou une rigidification visible. Les appuis avec plus de 10 pour cent de déformation permanente mais sans autre détérioration peuvent rester en service sous réserve d’une fréquence d’inspection accrue.
Déformation permanente dépassant 15 pour cent de l’épaisseur d’origine indépendamment des autres détériorations. À ce niveau, l’appui a perdu suffisamment d’épaisseur pour que la répartition de la charge verticale soit compromise, et les concentrations de contrainte aux points de contact peuvent dépasser les limites admissibles.
Déformation en cisaillement dépassant 50 pour cent de l’épaisseur totale d’élastomère à la température de service. La capacité de mouvement de l’appui a été dépassée, et un mouvement supplémentaire pourrait entraîner le renversement ou le glissement de l’appui hors de son assise.
Déformation en cisaillement dépassant 75 pour cent de l’épaisseur totale d’élastomère à n’importe quelle température — remplacement immédiat requis, car l’appui risque une défaillance catastrophique (renversement ou extrusion).
Délaminage détecté à n’importe quel endroit dans l’appui — remplacement immédiat requis. Un appui délaminé a perdu l’action composite entre le caoutchouc et l’acier et ne peut pas transférer la charge verticale de manière fiable.
Lamelles d’acier exposées dans les appuis stratifiés — la couverture en caoutchouc protectrice a été percée, et la corrosion des lamelles d’acier s’accélérera. L’appui doit être remplacé pour empêcher la corrosion des lamelles de se propager dans les zones liées adjacentes.
Gonflement ou déformation localisée de la face latérale de l’appui dépassant 10 pour cent de la dimension en plan de l’appui — indicatif d’un délaminage interne ou d’une détérioration du caoutchouc nécessitant une enquête plus approfondie.
Perte de contact de l’appui — tout espace entre l’appui et la poutre de pont ou entre l’appui et l’infrastructure — nécessite une évaluation immédiate. La perte de contact indique que l’appui ne fournit plus un support uniforme à la superstructure.
Les critères de remplacement des joints d’étanchéité à compression en néoprène incluent :
Perte d’adhérence d’un côté s’étendant sur plus de 10 pour cent de la longueur du joint — le joint n’est plus étanche et un remplacement partiel ou un rescellemet est nécessaire.
Perte d’adhérence des deux côtés — le joint peut se déloger et créer un danger pour la circulation. Un remplacement immédiat de la section affectée est requis.
Extrusion du joint au-dessus de la surface du tablier dépassant 1/8 de pouce (3 mm) — crée un risque de trébuchement pour les piétons et une source d’impact de pneus pour les véhicules. L’espace du joint s’est fermé au-delà de la plage de conception du joint, ou le joint a subi une déformation rémanente en compression.
Dépression du joint en dessous de la surface du tablier dépassant 1/4 de pouce (6 mm) — le joint s’est ouvert au-delà de la capacité de mouvement du joint, ou le joint a subi une déformation rémanente en traction. L’accumulation de débris dans la zone déprimée restreint le mouvement et peut provoquer une stagnation d’eau.
Fissuration du matériau du joint — toute fissure visible sur toute l’épaisseur de la paroi du joint (fissuration traversante) nécessite un remplacement immédiat, car la barrière étanche a été percée.
Déchirure de l’âme du joint (les parois des vides internes dans les joints de compression à âmes multiples) — le joint a subi une surcontrainte de traction et a perdu sa continuité structurelle.
Dommage par perforation ou abrasion exposant les vides internes — le joint ne peut plus maintenir la compression contre les parois du joint.
Rigidification entraînant une augmentation de dureté de plus de 20 points Shore A par rapport à la spécification d’origine — le joint ne peut plus maintenir une compression adéquate contre les parois du joint pour assurer l’étanchéité.
La classification d’urgence pour le remplacement des appuis suit trois catégories :
Les spécifications de matériau, de conception et d’essai pour le néoprène dans les appuis de pont et les joints d’étanchéité sont définies par deux normes principales aux États-Unis : AASHTO M251 (Spécification standard pour les appuis de pont élastomères simples et stratifiés) et ASTM D4014 (Spécification standard pour les appuis élastomères simples et à lamelles d’acier pour ponts). Ces spécifications établissent les exigences pour la formulation du composé de néoprène, les propriétés physiques, les tolérances dimensionnelles, les exigences des lamelles d’acier, l’intégrité de la liaison et les essais de performance.
AASHTO M251, développée par l’American Association of State Highway and Transportation Officials, est la spécification directrice pour les appuis de pont élastomères utilisés sur le National Highway System et sur tous les projets routiers bénéficiant d’une aide fédérale. La spécification couvre deux types de composés de néoprène : Type I (polymère de chloroprène avec une teneur minimale de 50 pour cent de polychloroprène) et Type II (caoutchouc naturel ou mélanges). Pour les appuis de pont, le Type I (néoprène) est la spécification par défaut, le Type II (caoutchouc naturel) n’étant autorisé que lorsqu’il est spécifié par les documents contractuels. AASHTO M251 exige que les échantillons de composé de néoprène répondent aux exigences minimales de propriétés physiques suivantes après vulcanisation standard :
| Propriété | Exigence | Méthode d’Essai |
|---|---|---|
| Résistance à la Traction, min (originale) | 15,0 MPa (2 175 psi) | ASTM D412, Matrice C |
| Résistance à la Traction après 70 h à 212 °F (100 °C) | min 12,5 MPa (1 800 psi) | ASTM D573 |
| Allongement à la Rupture, min (original) | 400 % | ASTM D412, Matrice C |
| Allongement après 70 h à 212 °F (100 °C) | min 350 % | ASTM D573 |
| Déformation Rémanente en Compression, max (22 h à 212 °F) | 35 % | ASTM D395, Méthode B |
| Résistance à l’Ozone (50 pphm, 20 % de déformation, 168 h) | Aucune fissure | ASTM D1149 |
| Fragilité à Basse Température | Aucune défaillance à -40 °F (-40 °C) | ASTM D2137, Méthode B |
| Dureté Shore A | 60 ± 5 | ASTM D2240 |
ASTM D4014 fournit des exigences de spécification qui sont substantiellement similaires à AASHTO M251 mais est la norme reconnue en dehors du système routier d’aide fédérale. ASTM D4014 définit les mêmes exigences de composé de néoprène avec des variations mineures dans les références de méthodes d’essai. La spécification couvre à la fois les coussinets simples et les appuis à lamelles d’acier, avec des exigences séparées pour :
AASHTO M297 (Spécification standard pour les joints de dilatation de pont élastomères préformés) régit les joints de compression en néoprène utilisés dans les joints de dilatation de pont. Les exigences sont parallèles à celles de AASHTO M251 mais sont ajustées pour les conditions de service spécifiques des joints d’étanchéité :
Les spécifications de composé basse température traitent des ponts dans les régions froides. AASHTO M251 permet l’utilisation de composés de néoprène spéciaux basse température pour les projets où la température de conception tombe en dessous de -30 °F (-34 °C). Ces composés sont formulés avec une teneur en soufre réduite et des plastifiants spécialisés pour améliorer la flexibilité à basse température sans compromettre significativement la résistance à l’ozone ou d’autres propriétés. Les composés basse température doivent répondre à toutes les exigences de propriétés physiques standard plus des essais supplémentaires à basse température :
Les exigences d’essai et d’assurance qualité dans AASHTO M251 et ASTM D4014 incluent :
Les normes internationales pour les appuis de pont en néoprène incluent :
Les spécifications exigent que les composants de pont en néoprène comportent des marques d’identification permanentes indiquant : le nom du fabricant, le type de composé, la date de fabrication (mois et année) et le numéro de lot. Ces marques doivent être lisibles pendant la durée de vie prévue du composant, généralement réalisées par des lettres en relief moulées plutôt que par des tampons à l’encre ou des étiquettes qui peuvent se dégrader.
