La jauge de densité nucléaire est un instrument de terrain qui utilise le rayonnement gamma et la thermalisation neutronique pour mesurer la densité et la teneur en eau in-situ des sols, granulats et enrobés bitumineux. Couvre les principes (transmission directe vs rétrodiffusion), l’étalonnage, la réglementation de sécurité et la comparaison avec les alternatives non nucléaires.
La jauge de densité nucléaire (NDG) — également appelée jauge Troxler, jauge de compactage nucléaire ou jauge nucléaire humidité-densité — est un instrument de terrain portable qui utilise des rayonnements ionisants pour mesurer la densité et la teneur en eau in-situ des matériaux de construction. C’est l’outil de contrôle qualité le plus utilisé pour vérifier le compactage des sols, des couches de fondation granulaires et des revêtements bitumineux sur les projets routiers, aéroportuaires, de barrages et de génie civil dans le monde entier.

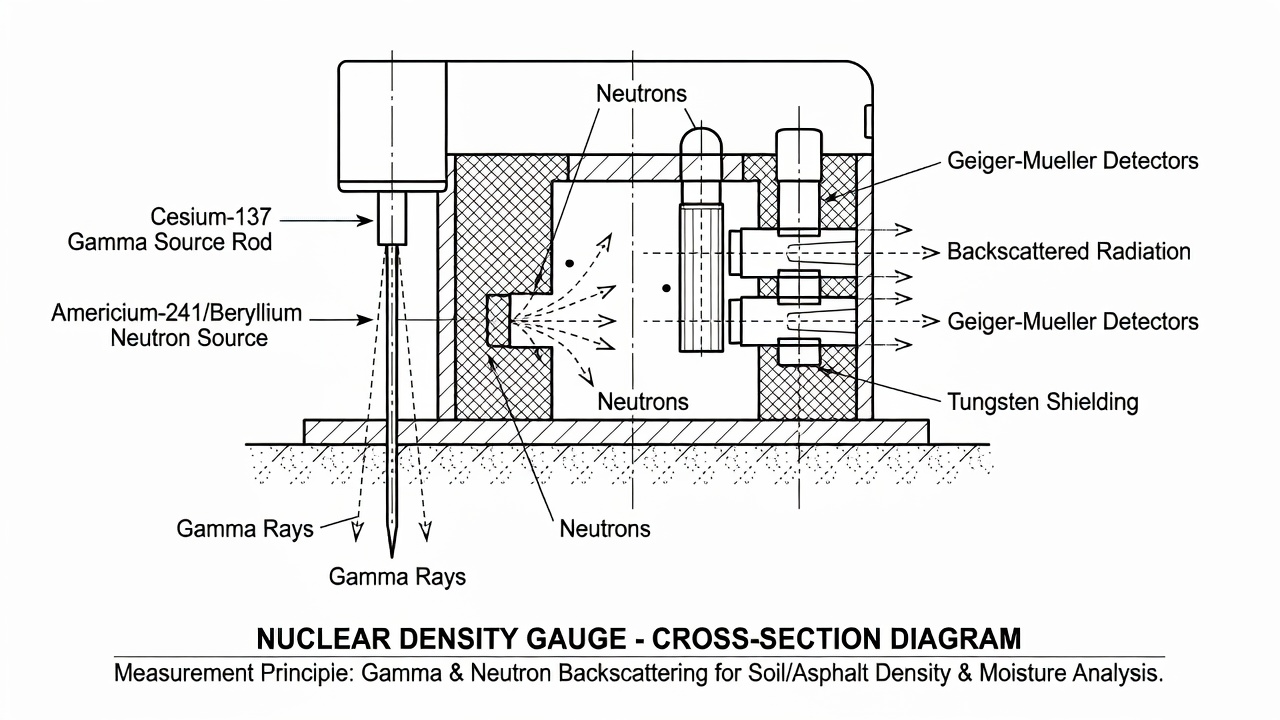

L’instrument fonctionne selon deux principes physiques distincts. La mesure de densité repose sur l’atténuation des rayons gamma à l’aide d’une source scellée de Césium-137 (Cs-137) — un isotope radioactif qui émet des photons gamma à 0,662 MeV. Cette source est logée dans un ensemble tige rétractable à l’extrémité d’une sonde blindée au tungstène. Lorsque la tige est étendue dans le matériau d’essai, le rayonnement gamma traverse le matériau sur une distance fixe jusqu’aux tubes Geiger-Mueller (GM) ou aux détecteurs à scintillation situés dans la base de la jauge. La physique sous-jacente est décrite par la loi de Beer sur l’atténuation exponentielle : I = I₀ × B × e^(−μρx), où I est le taux de comptage détecté, I₀ le taux de comptage de référence, B un facteur d’accumulation tenant compte des photons diffusés, μ le coefficient d’atténuation massique (dépendant du matériau, en cm²/g), ρ la densité du matériau (g/cm³), et x la distance de parcours fixe. Le taux de comptage diminue lorsque la densité augmente car les matériaux plus denses contiennent plus d’électrons par unité de volume qui interagissent avec les photons gamma incidents et les atténuent. Le microprocesseur interne de la jauge utilise une courbe de corrélation étalonnée en usine stockée dans le firmware pour convertir le taux de comptage mesuré en une lecture de densité humide en livres par pied cube (pcf) ou kilogrammes par mètre cube (kg/m³).
La mesure de la teneur en eau utilise le principe de thermalisation (modération) neutronique avec une source scellée distincte d’Américium-241/Béryllium (Am-241/Be) montée en permanence dans la base de la jauge. L’Am-241 émet des particules alpha qui frappent les noyaux de béryllium, produisant des neutrons rapides (haute énergie) via la réaction nucléaire ⁹Be(α,n)¹²C. Ces neutrons rapides sont émis de façon isotrope dans le matériau environnant, où ils entrent en collision avec les noyaux atomiques. Les atomes d’hydrogène sont les meilleurs modérateurs de neutrons car un neutron et un proton ont des masses presque égales — un neutron peut perdre jusqu’à 100 % de son énergie cinétique en une seule collision frontale avec un noyau d’hydrogène. Les collisions avec des éléments plus lourds comme l’oxygène, le silicium, l’aluminium et le calcium transfèrent beaucoup moins d’énergie par collision. Les neutrons rapides qui sont thermalisés (ralentis à environ 0,025 eV, correspondant à l’équilibre thermique à température ambiante) dans le matériau diffusent vers la jauge, où un détecteur — généralement un tube proportionnel à hélium-3 (³He) ou à trifluorure de bore (BF₃) — compte ces neutrons thermalisés. Plus le comptage de neutrons thermalisés est élevé, plus il y a d’hydrogène dans le matériau. Comme l’eau (H₂O) contient deux atomes d’hydrogène par molécule, la jauge peut calculer la teneur en eau en pcf ou kg/m³.
La source de Césium-137 a une demi-vie de 30,17 ans, nécessitant une correction de décroissance dans les algorithmes d’étalonnage. L’activité typique dans les jauges portables varie de 8 à 40 millicuries (mCi). La matière source est fusionnée en une pastille céramique de la taille d’un petit caillou, puis doublement encapsulée dans des capsules en acier inoxydable soudées au laser — créant un ensemble source scellée pratiquement impénétrable. La source d’Américium-241/Béryllium a une demi-vie de 432,2 ans, donc la correction de décroissance est négligeable sur la durée de vie opérationnelle de la jauge. L’activité typique est d’environ 40 mCi, émettant environ 10⁴ neutrons par seconde par mCi. La source Am-241/Be est enfermée dans la base de la jauge et n’est jamais étendue dans le matériau — elle reste en permanence en position blindée dans le boîtier de la jauge.
En position rétractée (sûre, transport), les deux sources sont blindées par la construction de la jauge. La tige source Cs-137 se rétracte dans un bloc coulissant en tungstène — le tungstène est choisi pour sa densité élevée de 19,3 g/cm³, offrant un blindage antiradiation supérieur à celui du plomb (11,3 g/cm³). La source Am-241/Be est en permanence blindée dans le boîtier de la jauge par une combinaison de tungstène et de matériaux hydrogénés. Les débits de dose en surface à l’extérieur de la jauge en position blindée sont généralement inférieurs à 0,5 mrem/h (5 μSv/h), bien en dessous des limites réglementaires pour les zones à accès contrôlé.
La jauge de densité nucléaire fonctionne selon deux modes de mesure fondamentalement différents, chacun avec des principes physiques, des procédures et des applications distincts.
Le mode transmission directe est la méthode principale pour les essais de compactage des sols, des couches de fondation granulaires et des plates-formes selon les normes ASTM D6938 et AASHTO T310. La procédure commence par l’enfoncement d’une tige de guidage dans le matériau compacté pour créer un trou pilote à la profondeur d’essai souhaitée. La jauge est positionnée au-dessus du trou et la tige source est abaissée dans le trou à la profondeur sélectionnée — généralement 2, 4, 6, 8, 10 ou 12 pouces (50 à 300 mm). La profondeur sélectionnée doit correspondre à l’épaisseur de la couche compactée ou à la couche évaluée. Le rayonnement gamma voyage depuis la source à l’extrémité de la tige, à travers le matériau selon un trajet conique, jusqu’aux tubes GM situés dans la base de la jauge à l’extrémité opposée de la jauge par rapport à la tige source. Dans cette configuration, le taux de comptage suit la relation d’atténuation exponentielle directe : I = I₀ × B × e^(−μρd), où d est la distance fixe source-détecteur. Le volume de mesure est relativement grand et représentatif, englobant un volume approximativement conique de matériau entre la source et les détecteurs. La précision de la transmission directe est typiquement de ±1 pcf (±16 kg/m³) ou mieux pour la plupart des sols. La transmission directe est le mode préféré pour les essais de réception car elle mesure la densité apparente d’un volume de matériau plus grand et plus représentatif, est moins sensible aux irrégularités et à la rugosité de surface, fournit des données de densité à un horizon de profondeur spécifique, et est plus précise pour les couches épaisses. La principale limitation est qu’elle nécessite un trou pilote, ce qui la rend minimalement destructive pour la surface, et elle ne peut pas être utilisée sur les surfaces de chaussée comme l’enrobé ou le béton.
Le mode rétrodiffusion est la méthode standard pour les essais de densité des enrobés bitumineux selon les normes ASTM D2950 et AASHTO T355. La tige source est abaissée seulement jusqu’à ce qu’elle soit affleurante au fond du boîtier de la jauge — sans être étendue dans le matériau. Dans cette configuration, la source et les détecteurs sont dans le même plan horizontal à l’intérieur de la jauge. Un blindage interne en tungstène entre la source et les détecteurs empêche le rayonnement direct d’atteindre les détecteurs. Le rayonnement doit sortir de la jauge, pénétrer dans le matériau d’essai, subir une diffusion Compton sur les électrons du matériau, et revenir aux détecteurs. La physique est fondamentalement différente de la transmission directe — plus de rayonnement détecté correspond à une densité plus élevée car il y a plus de centres de diffusion (électrons) pour rediriger les photons vers le détecteur. La mesure est fortement pondérée sur les 2 à 4 pouces supérieurs (50 à 100 mm) du matériau, avec environ 50 % du signal provenant du premier pouce (25 mm). Le mode rétrodiffusion est complètement non destructif — aucun trou n’est requis — ce qui le rend idéal pour tester les chaussées en enrobé finies, les minces rechargements et les surfaces où les dommages ne peuvent être tolérés. La précision est typiquement de ±1,5 à 2 pcf (±24 à 32 kg/m³), et la mesure est plus sensible aux conditions de surface telles que la texture, la rugosité, les débris et l’humidité.
| Paramètre | Transmission Directe | Rétrodiffusion |
|---|---|---|
| Position de la source | Étendue dans le matériau à la profondeur spécifiée | Affleurante à la base de la jauge |
| Volume de mesure | Grand, trajet conique | Petit, pondéré en surface |
| Profondeur de mesure | Profondeur spécifiée (2–12 po / 50–300 mm) | 2–4 po supérieurs (50–100 mm), gradient |
| Destructif pour la surface | Nécessite un trou pilote | Non destructif |
| Application principale | Sols, fondation granulaire, plate-forme | Chaussées en enrobé, couches minces |
| Précision typique | ±1 pcf (±16 kg/m³) ou mieux | ±1,5–2 pcf (±24–32 kg/m³) |
| Norme de référence | ASTM D6938 / AASHTO T310 | ASTM D2950 / AASHTO T355 |
Le choix entre les modes est dicté par le type de matériau, l’épaisseur de la couche et le protocole d’essai de réception. Pour les couches épaisses de sol ou de fondation granulaire, la transmission directe est obligatoire. Pour les minces rechargements bitumineux de moins de 1,5 à 2 pouces (38 à 50 mm) d’épaisseur, même les lectures en rétrodiffusion peuvent être influencées par la couche sous-jacente, nécessitant une interprétation prudente ou des méthodes d’essai alternatives comme le carottage.
La jauge de densité nucléaire mesure la densité humide et la teneur en eau simultanément pendant un seul essai de 15 à 60 secondes. La durée de l’essai est sélectionnée par l’opérateur — des durées plus longues augmentent la précision en accumulant plus de comptages de rayonnement, réduisant l’erreur statistique de comptage, tandis que des durées plus courtes permettent une productivité d’essai plus élevée.
La densité humide (γ_humide) est déterminée à partir du taux de comptage d’atténuation gamma en utilisant la corrélation étalonnée en usine. La teneur en eau (ω) est déterminée à partir du taux de comptage des neutrons thermalisés. La jauge calcule ensuite la densité sèche en utilisant la relation fondamentale de la mécanique des sols :
γ_sec = γ_humide / (1 + ω/100)
Où γ_sec est la densité sèche, γ_humide est la densité apparente humide, et ω est la teneur en eau exprimée en pourcentage du poids sec du matériau.
Une fois la densité sèche obtenue, le pourcentage de compactage est calculé par rapport à une valeur de référence de laboratoire :
% de Compactage = (γ_sec_terrain / γ_sec_max_proctor) × 100
Pour le compactage des sols, γ_sec_max_proctor est la densité sèche maximale issue de l’essai Proctor de laboratoire — soit le Proctor Normal (ASTM D698) , soit le Proctor Modifié (ASTM D1557) , selon le cahier des charges du projet. Pour les chaussées aéroportuaires desservant des aéronefs de 60 000 lbs (27 200 kg) ou plus, le FAA AC 150/5320-6G exige l’effort de compactage Proctor Modifié (ASTM D1557).
Pour le compactage des enrobés, le calcul diffère :
% de Compactage = (γ_terrain / γ_cible_labo) × 100
Où γ_cible_labo est typiquement l’une des trois valeurs de référence : la Densité Maximale Théorique (TMD) issue de la méthode Rice (ASTM D2041), la densité d’éprouvette Marshall (ASTM D1559), ou la densité de la planche d’essai — une section d’essai compactée à refus qui établit la densité atteignable pour le mélange et le schéma de compactage spécifiques.
La jauge intègre une fonction de correction Proctor ou décalage d’humidité qui est essentielle pour la détermination précise de la densité sèche. La méthode neutronique mesure l’hydrogène total dans le matériau, y compris l’hydrogène présent dans l’eau liée chimiquement au sein des structures minérales argileuses et l’hydrogène dans la matière organique — pas seulement l’eau libre qui serait éliminée par séchage au four à 110 °C en laboratoire. Le décalage d’humidité est déterminé en comparant les lectures d’humidité de la jauge à la teneur en eau par séchage au four d’échantillons prélevés aux mêmes emplacements d’essai. Ce décalage est saisi dans la jauge comme facteur de correction spécifique au matériau testé et doit être réétabli pour les différents types de sol rencontrés sur un projet.
La valeur de pourcentage de compactage est le critère de réception final pour la plupart des spécifications de compactage. Les spécifications typiques pour le compactage des sols exigent 90 % à 95 % de la densité sèche maximale (Proctor Normal ou Modifié), selon le type de couche et sa position dans la structure de la chaussée. La plate-forme nécessite généralement 90 % à 93 %, la couche de fondation nécessite 95 % à 98 %, et la surface en enrobé nécessite 92 % à 97 % de la TMD.
L’étalonnage de la jauge de densité nucléaire est un processus à plusieurs niveaux qui garantit la précision des mesures et la traçabilité aux étalons nationaux. Le système d’étalonnage implique trois niveaux distincts : l’étalonnage en usine, la vérification quotidienne sur le terrain (comptage standard) et le réétalonnage annuel.
L’étalonnage en usine est effectué par le fabricant de la jauge avant la livraison et établit les courbes fondamentales de conversion taux-de-comptage-vers-densité et taux-de-comptage-vers-humidité. Le fabricant utilise des blocs de référence de densité et de composition connues — généralement un bloc de magnésium à environ 100 pcf (1 600 kg/m³), un bloc d’aluminium à environ 170 pcf (2 720 kg/m³), et des blocs de granit ou de calcaire couvrant la plage de densité étendue. La jauge est testée sur chaque bloc à plusieurs profondeurs de tige source (pour la transmission directe) et en mode rétrodiffusion, générant des courbes d’étalonnage stockées dans le firmware de la jauge. L’étalonnage en usine est traçable aux étalons de référence du NIST (National Institute of Standards and Technology) par une chaîne ininterrompue de comparaisons.

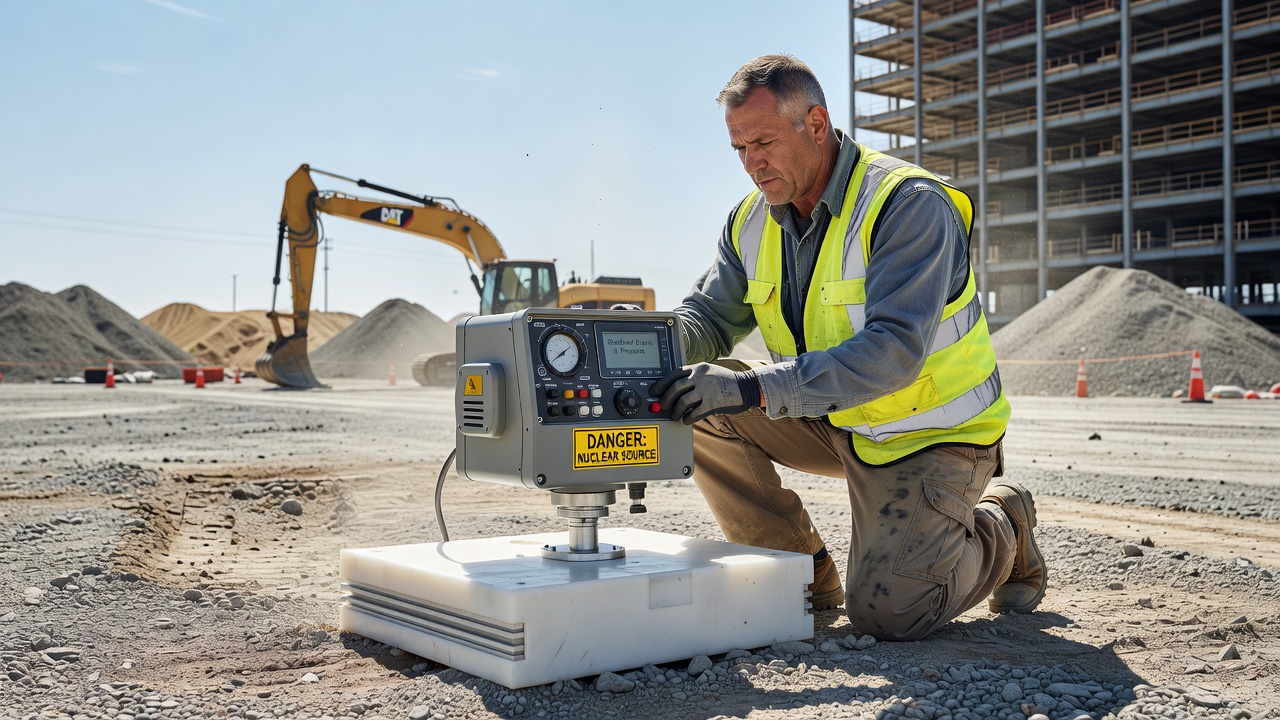

Le comptage standard quotidien est la procédure d’étalonnage de terrain la plus critique et doit être effectué avant chaque journée d’utilisation de la jauge. La procédure suit les recommandations de l’APNGA (American Portable Nuclear Gauge Association) :
Les critères d’acceptation pour le comptage standard sont : le comptage de densité doit être à ±1 % du comptage de référence (base) établi, et le comptage d’humidité doit être à ±2 % du comptage de référence établi. Si le comptage standard se situe en dehors de ces limites, l’opérateur doit rechercher la cause avant de continuer. Les causes possibles incluent une contamination du bloc ou de la base de la jauge, un dysfonctionnement électronique de la jauge, ou un différentiel de température excessif entre la jauge et l’environnement. Si le comptage standard n’a pas été effectué depuis plus de 60 jours, une nouvelle base doit être établie en faisant la moyenne de trois à quatre comptages standard consécutifs. Si le comptage standard échoue de manière répétée, la jauge doit être retournée au fabricant pour entretien et réétalonnage.
L’étalonnage annuel est requis au minimum une fois par année civile et doit être effectué par un technicien agréé possédant les qualifications appropriées dans le cadre du permis de matières radioactives. L’étalonnage annuel comprend : la vérification des blocs de référence par rapport aux étalons traçables au NIST, les contrôles de géométrie des sources pour s’assurer que la tige source et les détecteurs sont correctement alignés, l’évaluation de la stabilité du taux de comptage sur toute la plage de température de fonctionnement, la vérification de l’électronique incluant le microprocesseur, l’affichage et les systèmes de stockage des données, et la mise à jour du facteur de correction de décroissance pour la source Cs-137. La documentation d’étalonnage doit montrer la traçabilité aux étalons de référence du NIST, les relevés de radioprotection conformes au permis de matières radioactives, le statut d’étalonnage lié à la validité des données de terrain — prouvant que la jauge était en état d’étalonnage au moment où chaque essai de terrain a été effectué, et le suivi des intervalles et des écarts d’étalonnage documentant tout événement déclencheur entre les étalonnages.
Cinq événements déclencheurs nécessitent un réétalonnage indépendamment du cycle annuel : dommages de transport ou impact — choc provenant de bennes de camions ou chutes, réparation ou remplacement de la source, intervention électronique — réparations des détecteurs, compteurs ou affichages, dommage ou remplacement du bloc de référence, et comportement inhabituel du taux de comptage sur le terrain par rapport aux données historiques.
Le décalage d’humidité est établi pour chaque projet et chaque type de sol distinct rencontré. La procédure consiste à : compacter une section d’essai du matériau, prendre des lectures d’humidité de la jauge à plusieurs emplacements, prélever des échantillons de sol aux mêmes emplacements, déterminer la teneur en eau par séchage au four standard (ASTM D2216), et calculer le décalage comme la différence entre l’humidité mesurée par la jauge et l’humidité par séchage au four. Ce décalage est saisi dans la jauge pour le matériau spécifique et reste valide tant que le type de matériau ne change pas.
Les effets de la température sur le fonctionnement de la jauge sont significatifs. Les jauges contiennent de l’électronique et des détecteurs sensibles à la température. La chaleur extrême — comme les températures de surface des enrobés dépassant 150 °F (65 °C) — ou le froid extrême peuvent affecter les taux de comptage et la stabilité électronique. Les comptages standard doivent être effectués sur le site d’essai dans des conditions de température similaires à celles pendant les essais. Les jauges doivent être laissées à stabiliser thermiquement avant utilisation, en respectant le temps de préchauffage recommandé par le fabricant. Le temps froid affecte les performances de la batterie et la réponse de l’affichage LCD, tandis que les surfaces d’enrobé chaud peuvent provoquer la dilatation de la base de la jauge, modifiant la géométrie source-détecteur.
L’utilisation d’une jauge de densité nucléaire est régie par un cadre réglementaire complet conçu pour protéger les opérateurs, le public et l’environnement contre l’exposition aux rayonnements. La structure réglementaire aux États-Unis implique trois réglementations fédérales distinctes couvrant différents aspects de l’utilisation des jauges, plus des réglementations étatiques parallèles dans les États conventionnés.
La formation à la radioprotection est le fondement de l’utilisation sécurisée des jauges. La formation initiale exige un minimum de 8 heures d’enseignement en salle sur les principes de radioprotection, de nombreux programmes exigeant 16 à 40 heures. Le programme de formation, tel que spécifié dans le NRC NUREG 1556, Volume 1 (Guide spécifique aux programmes pour les permis de jauges portables), couvre : la théorie atomique et les fondamentaux du rayonnement, les principes de radioprotection incluant le temps, la distance et le blindage, les calculs de dose et la philosophie ALARA (Autant Faible que Raisonnablement Possible), les procédures d’utilisation de la jauge pour les modes transmission directe et rétrodiffusion, les applications sur le terrain incluant le choix du site d’essai et la préparation de la surface, les exigences de transport selon la réglementation DOT HAZMAT, les procédures d’accident et d’urgence incluant les scénarios d’endommagement ou de perte de la source, les procédures d’entretien courant et de test d’étanchéité, et les exigences réglementaires incluant les conditions du permis et les protocoles d’inspection. Les opérateurs doivent réussir un examen écrit avec un score minimum de 80 % pour obtenir la certification. Les certificats de formation sont délivrés et conservés dans les dossiers. La formation annuelle de mise à niveau informe les opérateurs des changements réglementaires, des mises à jour procédurales et des rappels de sécurité. La formation de recyclage HAZMAT selon le 49 CFR 172.704 est requise tous les 3 ans, couvrant le transport sécurisé des jauges nucléaires portables selon la réglementation DOT.
Le Responsable de la Radioprotection (RSO) est la personne désignée responsable de la gestion du programme de radioprotection. Selon les recommandations de l’APNGA et de la NRC, les responsabilités du RSO comprennent : la gestion du programme ALARA — en mettant l’accent sur la philosophie Autant Faible que Raisonnablement Possible pour tous les travailleurs, l’examen et la mise à jour des procédures pour minimiser les expositions, l’examen de la dosimétrie — examen des rapports dosimétriques au moins trimestriellement, enquête sur toute dose excessive dans les 30 jours et documentation des actions correctives, les notifications au personnel — notifications annuelles écrites d’exposition aux rayonnements à tout le personnel surveillé, les inspections internes périodiques — observation des travailleurs pendant le transport et les opérations de terrain des jauges pour vérifier la conformité aux procédures, la conformité du permis — s’assurer que les conditions du permis restent à jour et déposer des amendements pour les changements d’adresse, de nouveau propriétaire ou de RSO, et la tenue des certificats SSD — s’assurer que les certificats de Source Scellée et Dispositif sont archivés pour chaque modèle de jauge.
La réglementation du transport selon le DOT 49 CFR Parties 100–185 classe les jauges nucléaires comme Matières Radioactives de Classe 7. Les exigences de transport comprennent : des documents d’expédition appropriés avec le nom d’expédition réglementaire « Matière radioactive, colis de Type A, quantité limitée », des marquages incluant le numéro d’identification ONU (UN2910 pour les colis de Type A), des étiquettes incluant l’étiquette Radioactive-I Blanche ou Jaune-II selon l’indice de transport, et des panneaux sur les véhicules lorsque l’activité totale l’exige. Les jauges dans les véhicules à usage exclusif bénéficient d’exigences d’étiquetage allégées lorsque le débit de dose en surface est inférieur aux limites spécifiées. Le colis de la jauge doit répondre à la spécification DOT 7A Type A — une norme d’emballage qui garantit que la source reste confinée dans des conditions normales de transport incluant vibrations, chocs et températures extrêmes. La jauge doit être arrimée dans le véhicule pour éviter tout glissement, basculement ou chute pendant le transport. L’Indice de Transport (TI) — le débit de dose maximal à 1 mètre de la surface du colis en mrem/h — doit être déterminé et déclaré sur les documents d’expédition. Le personnel de transport des jauges doit détenir une certification de formation HAZMAT à jour.
Les exigences de permis sont administrées par la Nuclear Regulatory Commission (NRC) dans les États non conventionnés et par les agences de réglementation étatiques équivalentes dans les 39 États conventionnés. Les réglementations sont définies dans les 10 CFR Parties 30 à 36. Un permis de matières radioactives spécifique est requis pour la possession et l’utilisation des jauges. Le permis précise : les modèles de jauge et numéros de série autorisés, les quantités maximales de source pour Cs-137 et Am-241/Be, les utilisateurs autorisés à utiliser les jauges, les emplacements de stockage approuvés, le RSO désigné, et la date d’expiration. La demande de permis nécessite une description du programme de radioprotection, la documentation des qualifications du RSO, les schémas des installations montrant les zones de stockage, les procédures d’utilisation et d’urgence, et une description du programme de tests d’étanchéité. Les dispositions de réciprocité permettent aux titulaires de permis de travailler temporairement dans d’autres États dans le cadre d’accords de reconnaissance mutuelle.
Les tests d’étanchéité sont requis tous les 6 mois pour chaque source scellée. Un test par frottis est effectué sur l’extrémité de la tige source et les surfaces extérieures, et le frottis est analysé pour détecter toute contamination radioactive amovible. La limite acceptable est inférieure à 0,005 microcuries (185 Bq) de contamination amovible par source selon la réglementation NRC. Les enregistrements des tests d’étanchéité doivent être conservés pendant 3 ans après la date du test. Si une fuite dépassant 0,005 µCi est détectée, une action corrective immédiate est requise, incluant le retrait de la source du service et le signalement à l’agence de réglementation.
Les exigences de stockage selon les recommandations de la NRC et de l’APNGA comprennent : les jauges doivent être stockées dans un endroit verrouillé et sécurisé lorsqu’elles ne sont pas utilisées, l’accès est limité au personnel autorisé et formé, la zone de stockage doit être signalée par des pancartes « Attention — Matière Radioactive » avec le symbole standard du trèfle radioactif, des relevés radiologiques annuels des zones de stockage sont requis et documentés, un accès contrôlé avec serrure et clé ou système d’accès électronique, une séparation des zones de travail du personnel par la distance ou le blindage, la tige source de la jauge doit être en position complètement blindée (verrouillée) lors du stockage, et la zone de stockage doit être résistante au feu et sécurisée contre le vol.
La surveillance individuelle nécessite des dosimètres TLD (thermoluminescent) ou OSL (luminescence stimulée optiquement) pour tous les opérateurs de jauges. Les badges film ne conviennent pas pour la mesure neutronique car ils ne détectent pas efficacement les neutrons thermiques — les TLD sont préférés car ils mesurent à la fois le rayonnement gamma et neutronique. Les dosimètres sont généralement échangés trimestriellement ou mensuellement, et le prestataire de service dosimétrique analyse les dosimètres et rapporte l’équivalent de dose. La limite de dose professionnelle annuelle est de 5 rem (50 mSv) d’équivalent de dose efficace total, avec des niveaux d’investigation ALARA généralement fixés beaucoup plus bas, à 125 mrem par trimestre (1,25 mSv). Les rapports de dose annuels doivent être fournis à chaque individu surveillé.

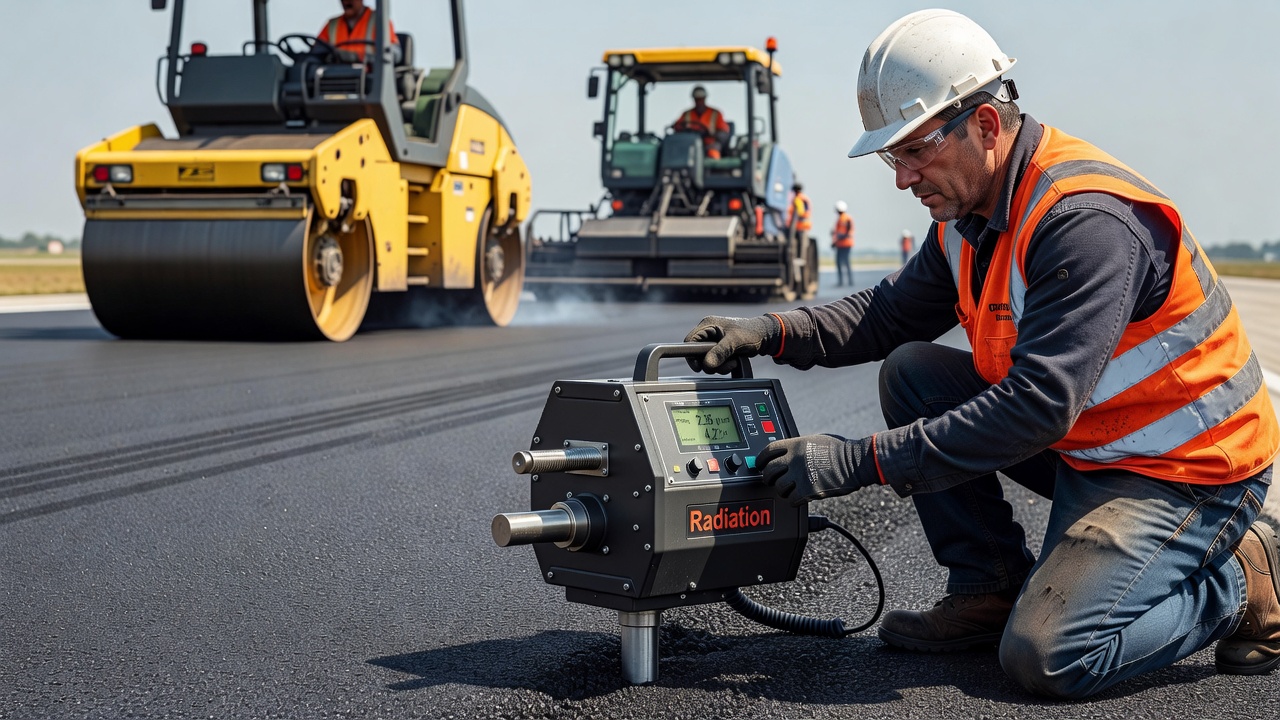

Les essais de densité des chaussées en enrobé à l’aide de la jauge nucléaire sont régis par la norme ASTM D2950/D2950M-22 — Méthode d’essai standard pour la densité du béton bitumineux en place par méthodes nucléaires, et par l’équivalente AASHTO T355. Cette norme est spécifiquement applicable aux chaussées en enrobé bitumineux à chaud (HMA) et utilise exclusivement le mode rétrodiffusion — la tige source reste affleurante à la base de la jauge, rendant l’essai complètement non destructif.
La procédure d’essai commence par la préparation de la surface — la zone d’essai doit être balayée pour éliminer les granulats non adhérents, la saleté et les débris. La jauge doit être en contact ferme avec la surface de la chaussée. Une fine couche de sable fin ou un composé de calage peut être utilisé pour assurer un contact complet si la surface est rugueuse ou texturée, mais l’influence de ces matériaux sur la lecture de densité doit être évaluée lors de la corrélation. La jauge doit être laissée à préchauffer et atteindre l’équilibre thermique avec la température de la chaussée — ceci est particulièrement critique sur les surfaces d’enrobé chaud où la température de la chaussée peut dépasser 150 °F (65 °C) et où la température de base de la jauge peut dériver significativement pendant une session d’essai.
La cible de densité est choisie parmi l’une de trois valeurs de référence selon le cahier des charges du projet. La Densité Maximale Théorique (TMD) selon la norme ASTM D2041 (méthode Rice) représente la densité sans vides du mélange — la densité qu’aurait la chaussée si tous les vides d’air étaient éliminés. Le pourcentage de la TMD est la méthode de rapport la plus fondamentale car elle est directement liée aux vides d’air : 93 % de la TMD correspond à 7 % de vides d’air, 96 % de la TMD correspond à 4 % de vides d’air. La densité d’éprouvette Marshall selon la norme ASTM D1559 est la densité d’éprouvettes compactées en laboratoire au nombre de coups de conception (généralement 75 coups par face pour les chaussées aéroportuaires). La densité de la planche d’essai est établie en compactant une section d’essai de la chaussée à refus — l’opérateur du rouleau continue le compactage jusqu’à ce qu’aucun gain de densité supplémentaire ne soit mesuré par la jauge nucléaire, et la densité moyenne de la planche d’essai à ce stade devient la cible pour le projet.
Les spécifications typiques exigent que la moyenne de cinq lectures de jauge nucléaire dépasse 92 % de la TMD (correspondant à un maximum de 8 % de vides d’air), ou 95 % à 97 % de la densité Marshall, ou 98 %+ de la densité de la planche d’essai. La spécification FAA pour les chaussées aéroportuaires en HMA (Article P-401 dans l’AC 150/5370-10H) exige une densité en place de 96 % de la densité de laboratoire, ce qui correspond à environ 92 % à 93 % de la TMD et à des vides d’air en place de 7 % à 8 %.
Les essais par jauge nucléaire pendant la mise en œuvre de l’enrobé fournissent un retour d’information en temps réel à l’opérateur du rouleau compacteur. Les essais sont effectués entre les passes du rouleau pour surveiller le gain de densité, identifier le moment où la densité optimale est atteinte avant que le surcompactage ne commence, et détecter les zones sous-compactées nécessitant des passes de compactage supplémentaires. Cette capacité en temps réel est l’un des avantages les plus importants des jauges nucléaires par rapport au carottage — une carotte nécessite 24 à 48 heures entre l’extraction et la détermination de la densité, moment où l’opération de mise en œuvre s’est déjà déplacée loin de l’emplacement d’essai.
Une considération critique dans l’ASTM D2950 est que les lectures en rétrodiffusion sont influencées par la densité des couches sous-jacentes. Pour les couches minces de moins de 1,5 à 2 pouces (38 à 50 mm) d’épaisseur, la densité mesurée peut ne pas représenter uniquement le rechargement — une partie significative du signal provient de la couche de chaussée existante en dessous. Cette limitation nécessite une interprétation prudente des données de rétrodiffusion sur les minces rechargements et, dans certains cas, l’utilisation de méthodes alternatives telles que le carottage pour la réception.
La Circulaire TRB 321 (Transportation Research Board, juin 1987) a enquêté auprès de 49 agences routières d’États sur leur utilisation des jauges de densité nucléaires pour le compactage des enrobés. L’enquête a révélé que 39 des 48 agences utilisaient des spécifications de résultat final pour l’enrobé en pleine épaisseur, 31 se fiaient principalement aux jauges nucléaires plutôt qu’aux carottes pour la réception, la fréquence d’échantillonnage moyenne pour les utilisateurs de jauges nucléaires était de 1 essai pour 1 250 pieds-ligne (380 mètres-ligne), et pour les utilisateurs de carottes, la fréquence était de 1 essai pour 3 283 pieds-ligne (1 000 mètres-ligne). Presque toutes les agences sont passées des spécifications de résultat final aux spécifications de type méthodologique pour les couches minces d’épaisseur inférieure à 1 à 2 pouces.

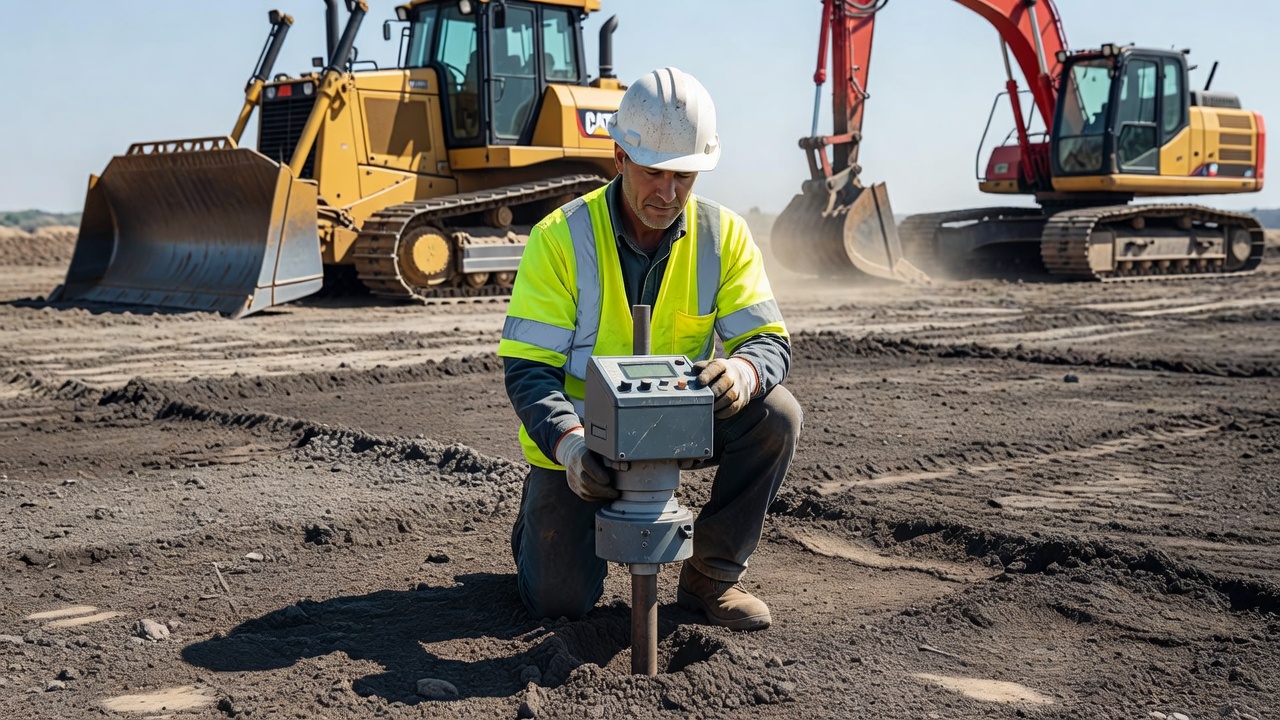

Les essais de compactage des sols et des couches de fondation granulaires avec la jauge nucléaire sont régis par la norme ASTM D6938-23 — Méthodes d’essai standard pour la densité et la teneur en eau in-situ des sols et sols-granulats par méthodes nucléaires (faible profondeur), et par l’équivalente AASHTO T310. Ces normes spécifient le mode transmission directe comme méthode d’essai principale pour les sols.
La procédure de terrain commence par la préparation du site — la zone d’essai est nivelée et le matériau meuble de surface est enlevé pour assurer un contact uniforme entre la base de la jauge et la surface du sol. Une tige de guidage est enfoncée à la profondeur d’essai requise, puis soigneusement retirée pour ne pas perturber les parois du trou. La jauge est positionnée au-dessus du trou avec la tige source alignée pour pénétrer librement dans le trou. La tige source est abaissée à la profondeur sélectionnée — correspondant généralement à l’épaisseur de la couche compactée. L’opérateur saisit la durée de l’essai (généralement 30 à 60 secondes), les valeurs de référence Proctor (densité sèche maximale et teneur en eau optimale) et le décalage d’humidité pour le matériau spécifique testé. La jauge mesure simultanément la densité humide et la teneur en eau pendant la durée de l’essai, puis calcule la densité sèche et le pourcentage de compactage.
La jauge nucléaire offre des avantages significatifs par rapport à l’essai au cône de sable (ASTM D1556) traditionnel pour le contrôle du compactage des sols :
| Caractéristique | Jauge Nucléaire (D6938) | Cône de Sable (D1556) |
|---|---|---|
| Durée d’essai | 15–60 secondes | 20–30 minutes |
| Destructif pour la surface | Petit trou d’épingle (6–8 mm de diamètre) | Trou d’excavation requis (~150 mm de diamètre) |
| Mesure d’humidité | Simultanée via thermalisation neutronique | Échantillon séparé requis + séchage au four (24 h) |
| Répétabilité typique | ±1 pcf (±16 kg/m³) | ±1–2 pcf (±16–32 kg/m³) |
| Plage de profondeur d’essai | Jusqu’à 12 pouces (300 mm) | Jusqu’à 12 pouces (300 mm) |
| Coût de l’équipement | ~8 000–15 000 $ | ~300–500 $ |
| Dangers | Matière radioactive, exigences réglementaires | Aucun |
| Formation requise | Radioprotection + permis NRC + recyclage annuel | Formation standard de technicien |
L’avantage de la jauge nucléaire est la capacité d’obtenir des résultats immédiats en temps réel qui permettent d’ajuster l’effort de compactage sur place. Si un emplacement d’essai montre une densité inférieure à la spécification, des passes de rouleau supplémentaires peuvent être appliquées immédiatement et les résultats vérifiés en quelques secondes. Avec l’essai au cône de sable, la durée d’essai de 20 à 30 minutes signifie que l’opération de compactage s’est déjà déplacée loin de l’emplacement d’essai avant que les résultats ne soient disponibles, et la remédiation nécessite un retour dans la zone — un processus beaucoup moins efficace.
Les problèmes de mesure d’humidité spécifiques aux sols doivent être compris et traités. La méthode neutronique mesure l’hydrogène total, pas spécifiquement l’eau. Cela signifie : les sols organiques donnent des lectures d’humidité faussement élevées en raison de l’hydrogène présent dans la matière organique, les minéraux argileux avec de l’eau liée chimiquement dans leur structure cristalline contribuent au signal d’humidité, et le décalage d’humidité doit être établi pour chaque type de sol distinct rencontré sur un projet. Le décalage est déterminé en comparant les lectures d’humidité de la jauge à la teneur en eau par séchage au four d’échantillons prélevés aux mêmes emplacements d’essai, selon la norme ASTM D2216 (Méthode d’essai standard pour la détermination en laboratoire de la teneur en eau des sols et des roches).
Les essais par jauge nucléaire pour le compactage des chaussées aéroportuaires suivent les normes FAA. Le FAA AC 150/5320-6G (Conception et évaluation des chaussées aéroportuaires, juin 2021) spécifie le compactage Proctor Modifié (ASTM D1557) pour les chaussées desservant des aéronefs de 60 000 lbs ou plus. La jauge nucléaire est référencée dans le cadre de la suite d’essais non destructifs pour la vérification du compactage. Une recherche publiée en 2021 sur « Évaluations sur le terrain des jauges nucléaires et non nucléaires comme alternatives au carottage destructif pour les essais de densité des enrobés aéroportuaires » a confirmé que les jauges nucléaires peuvent servir d’alternatives pratiques au carottage pour les essais de réception des chaussées aéroportuaires.
La charge réglementaire, les préoccupations de sécurité et les restrictions de transport associées aux matières radioactives ont stimulé d’importantes recherches et développements sur les jauges de densité non nucléaires (NNDG) . Ces instruments utilisent divers principes physiques pour déduire la densité sans utiliser de rayonnement ionisant.
La jauge de densité électrique (EDG) fonctionne sur le principe de la mesure d’impédance électrique. La jauge émet un signal électrique dans le sol via des plaques de contact sur la base de la jauge et mesure l’impédance du matériau — sa résistance au courant alternatif à une gamme de fréquences. L’impédance est liée à la densité du matériau via une courbe d’étalonnage établie pour le type de matériau spécifique testé. Certains modèles d’EDG mesurent également la teneur en eau via la réponse diélectrique du matériau. Les principaux avantages de l’EDG sont l’élimination complète des matières radioactives — pas de permis NRC, de programme de radioprotection, de restrictions de transport, d’exigences HAZMAT ou de tests d’étanchéité, des exigences de formation réduites car aucune formation à la radioprotection n’est nécessaire, aucun problème de sécurité ou restriction de stockage, et aucun badge TLD ou dosimétrie individuelle.
L’indicateur de qualité de chaussée (PQI) — fabriqué par TransTech Systems — et le PaveTracker — fabriqué par Troxler Electronic Laboratories — sont des dispositifs à base d’impédance utilisés spécifiquement pour les essais de densité des enrobés. Ces instruments génèrent un champ électromagnétique et mesurent comment le matériau de la chaussée affecte les caractéristiques du champ. La réponse mesurée est corrélée à la densité via une relation d’étalonnage établie pour chaque mélange bitumineux spécifique. Le PQI et le PaveTracker sont des appareils portatifs fournissant des lectures instantanées en 2 à 5 secondes, considérablement plus rapides que l’essai par jauge nucléaire de 15 à 60 secondes.
Les méthodes de mesure diélectrique utilisent le principe selon lequel la constante diélectrique du HMA varie avec la densité. Lorsque la densité de la chaussée augmente, le volume d’air (constante diélectrique d’environ 1,0) diminue par rapport au volume de granulats (constante diélectrique de 5 à 7) et de liant (constante diélectrique de 2,5 à 3,0). La constante diélectrique apparente mesurée du mélange de chaussée est donc fonction de la densité. Ce principe peut être mis en œuvre via des dispositifs à impédance de contact ou via le Radar à Pénétration de Sol (GPR) — des antennes GPR couplées à l’air peuvent profiler la constante diélectrique de la chaussée en continu à la vitesse de la circulation, fournissant un profil de densité continu plutôt que des mesures ponctuelles discrètes.
Une étude complète de l’Université d’État de Washington et du Département des Transports de l’Idaho (WSU/ITD RP 210, 2015) a évalué les jauges de densité non nucléaires comme remplacements potentiels des jauges nucléaires. Les principales conclusions étaient les suivantes :
Pour les enrobés bitumineux à chaud (HMA) : Après étalonnage spécifique au projet, les NNDG ont offert des performances comparables aux jauges nucléaires. Les facteurs d’étalonnage variaient d’un projet à l’autre — aucune correction universelle n’a été trouvée. L’humidité de surface affectait significativement les lectures — l’eau stagnante ou la chaussée mouillée provoquaient de grandes erreurs. Les fines de surface et les marquages de peinture affectaient également les lectures. L’étude a recommandé des protocoles d’essai modifiés pour les NNDG sur HMA.
Pour les matériaux non liés (sols, fondation, plate-forme) : L’étude WSU/ITD a conclu que les NNDG « ne sont pas suffisamment précises ou exactes de manière cohérente pour remplacer les NDG » pour les essais de réception sur matériaux non liés. Les mesures étaient particulièrement peu fiables sur les matériaux granulaires et en présence d’humidité de surface. Cette conclusion est cohérente avec l’expérience de la plupart des DOT d’États — les jauges nucléaires restent la norme pour les essais de réception du compactage des sols.
| Méthode | Exemple d’appareil | Principe | Application | Statut |
|---|---|---|---|---|
| Impédance électrique | EDG | Réponse diélectrique du sol | Densité et humidité des sols | Acceptation limitée |
| Impédance électromagnétique | PQI 301/380, PaveTracker | Réponse diélectrique du HMA | Densité des enrobés | Usage calibré uniquement |
| Sismique/rigidité | GeoGauge, PSPA | Vitesse des ondes mécaniques | Mesure de rigidité | Pas une densité |
| Profilage diélectrique GPR | GPR couplé à l’air | Profilage diélectrique continu | Profilage de densité | Émergent |
| Compactage intelligent | Systèmes IC | Réponse du rouleau + GPS | Compactage continu | Domaine en croissance |
La comparaison du coût de cycle de vie sur 10 ans de l’étude WSU/ITD montre que les coûts des NNDG sont d’environ 12 000 $ à 19 000 $ pour les applications HMA et de 7 500 $ à 23 000 $ pour les applications non liées, contre 15 500 $ à 18 000 $ pour les jauges nucléaires. Les coûts sont comparables sur le cycle de vie de l’équipement, les coûts des jauges nucléaires étant dominés par la conformité réglementaire (permis, tests d’étanchéité, dosimétrie) et les coûts des NNDG étant dominés par des exigences de remplacement et d’étalonnage plus fréquentes.
La position de la FHWA sur les jauges non nucléaires est qu’elles peuvent être des outils de contrôle qualité utiles mais ne sont pas encore acceptées comme remplacement des jauges nucléaires pour les essais de réception des matériaux non liés. L’AASHTO n’a pas adopté de méthode d’essai standard pour les jauges non nucléaires équivalente à l’ASTM D6938 ou l’ASTM D2950 pour les jauges nucléaires.
La jauge de densité nucléaire est régie par un ensemble complet de normes internationales et nationales qui spécifient les méthodes d’essai, les exigences relatives aux équipements, les procédures d’étalonnage et les critères d’acceptation.
ASTM D6938-23 — Méthodes d’essai standard pour la densité et la teneur en eau in-situ des sols et sols-granulats par méthodes nucléaires (faible profondeur). C’est la norme principale pour les essais de compactage des sols et granulats. Elle couvre le mode transmission directe comme méthode principale et le mode rétrodiffusion comme alternative. La portée inclut les sols, les mélanges sols-granulats, les couches de fondation et les matériaux de plate-forme à faible profondeur, généralement jusqu’à 12 pouces (300 mm). La norme spécifie la procédure d’essai, les exigences de comptage standard, la fréquence de vérification d’étalonnage et le format de rapport. Les durées d’essai d'1 minute et de 4 minutes sont toutes deux traitées.
ASTM D2950/D2950M-22 — Méthode d’essai standard pour la densité du béton bitumineux en place par méthodes nucléaires. Cette norme régit les essais de densité des chaussées en enrobé utilisant exclusivement le mode rétrodiffusion. Elle spécifie la préparation de surface, les exigences de contact de la jauge, la durée d’essai et la corrélation avec les densités de carottes. La norme reconnaît que les lectures en rétrodiffusion sont influencées par la densité de la couche sous-jacente et fournit des recommandations pour les applications en couches minces.
AASHTO T310 — Méthode d’essai standard pour la densité et la teneur en eau in-situ des sols et sols-granulats par méthode nucléaire. C’est l’équivalent AASHTO de l’ASTM D6938, utilisée par la plupart des DOT d’États pour les essais de réception du compactage des sols. Elle spécifie le mode transmission directe, les procédures de bloc de référence standard, la fréquence de comptage standard quotidien et la durée d’essai d'1 minute comme standard.
AASHTO T355 — Méthode d’essai standard pour la densité in-situ des mélanges bitumineux par méthode nucléaire. C’est l’équivalent AASHTO de l’ASTM D2950, spécifiant le mode rétrodiffusion pour la densité des chaussées en enrobé avec des recommandations sur le préchauffage de la jauge, la durée d’essai et le choix de la cible de densité.
Les normes connexes qui fournissent les valeurs de référence auxquelles les résultats de la jauge nucléaire sont comparés comprennent :
| Norme | Titre | Objectif |
|---|---|---|
| ASTM D698 / AASHTO T99 | Compactage Proctor Normal | Densité sèche maximale et OMC pour les sols (effort Normal) |
| ASTM D1557 / AASHTO T180 | Compactage Proctor Modifié | Densité sèche maximale et OMC pour les sols (effort Modifié) |
| ASTM D1556 / AASHTO T191 | Méthode du cône de sable | Essai de densité traditionnel pour vérification/corrélation |
| ASTM D2041 / AASHTO T209 | Masse volumique théorique maximale (Rice) | Valeur de référence TMD pour enrobés |
| ASTM D2726 / AASHTO T166 | Masse volumique apparente des mélanges bitumineux compactés | Détermination de la densité des carottes |
| ASTM D1559 / AASHTO T245 | Stabilité et fluage Marshall | Référence de densité des éprouvettes d’enrobé |
Les normes FAA pour le compactage des chaussées aéroportuaires sont spécifiées dans le FAA AC 150/5320-6G (Conception et évaluation des chaussées aéroportuaires, juin 2021) et le FAA AC 150/5370-10H (Spécifications standard pour la construction des aéroports). La FAA spécifie : pour les chaussées desservant des aéronefs de 60 000 lbs ou plus, le compactage Proctor Modifié (ASTM D1557) est requis, les essais par jauge de densité nucléaire sont la méthode de réception principale, et la densité en place doit atteindre 96 % de la densité de laboratoire pour les chaussées en HMA P-401. Le logiciel de dimensionnement des chaussées FAARFIELD utilise une analyse élastique multicouche avec un module résilient de plate-forme dérivé du CBR ou d’essais directs.
Les normes ICAO pour le compactage des chaussées aéroportuaires sont spécifiées dans le Manuel de conception des aérodromes Partie 3 — Chaussées (ICAO Doc 9157) , Troisième édition, 2022. L’ICAO spécifie que la teneur en vides d’air des mélanges bitumineux compactés doit être comprise entre 3 % et 5 % pour une durabilité et une résistance adéquates à la déformation permanente, correspondant à 95 % à 97 % de la TMD. Le système ACR-PCR de l’ICAO (Classification des aéronefs / Classement des chaussées), adopté en 2020, utilise l’analyse élastique multicouche pour le rapport de résistance portante des chaussées et intègre les données de densité et d’état des matériaux.
Au-delà du contrôle qualité de compactage de routine, la jauge de densité nucléaire joue des rôles importants dans l’investigation des chaussées et l’évaluation de leur état. Ces applications exploitent la capacité de la jauge à mesurer à la fois la densité et la teneur en eau à différentes profondeurs, fournissant des données essentielles pour diagnostiquer les mécanismes de détérioration des chaussées.
Le profilage de densité des couches implique des essais séquentiels à des profondeurs de tige source croissantes pour identifier les variations de densité dans la structure de la chaussée. Par exemple, des essais à 2, 4, 6 et 8 pouces (50, 100, 150 et 200 mm) sur une couche de fondation non liée peuvent identifier des zones sous-compactées, des couches faibles en profondeur, une perte de densité aux interfaces de couches et des zones d’accumulation d’humidité. Une couche qui présente une baisse significative de densité à une profondeur spécifique par rapport aux couches situées au-dessus et en dessous indique une déficience de compactage pouvant contribuer à la détérioration de la chaussée.
Le profilage d’humidité utilisant la capacité de mesure neutronique de l’humidité à plusieurs profondeurs peut identifier les conditions d’humidité critiques dans la structure de la chaussée. L’infiltration d’eau à travers les fissures et joints de la chaussée apparaît sous forme de lectures d’humidité élevées à la surface et dans la couche de fondation supérieure. L’accumulation d’humidité à l’interface fondation/plate-forme — une cause principale de perte de résistance de la plate-forme et de défaillance de la chaussée — apparaît comme un pic d’humidité distinct à la profondeur de l’interface. Les zones saturées contribuant à la défaillance de la chaussée montrent des teneurs en eau significativement supérieures à la teneur en eau optimale établie lors de la construction. Les zones potentielles de gonflement dû au gel peuvent être identifiées par une teneur en eau élevée dans les sols sensibles au gel lors des essais de fin d’automne avant l’arrivée des températures de gel.
L’analyse comparative entre les zones de chaussée défaillantes et non défaillantes est une application forensique standard. L’investigateur teste à la fois la zone endommagée et une zone saine adjacente à la même profondeur et sur le même type de matériau. Les différences de densité, de teneur en eau, ou les deux, entre les deux emplacements identifient les facteurs contributifs à la détérioration. Par exemple, une zone orniérée dans une chaussée en enrobé peut montrer une densité plus faible (vides d’air plus élevés) en haut de la couche que les zones non orniérées adjacentes, indiquant que le mélange a été sous-compacté lors de la construction et s’est ensuite densifié sous le trafic — ou elle peut montrer une densité plus élevée (vides d’air plus faibles) indiquant un surcompactage et une instabilité du liant.
La cartographie par grille en rétrodiffusion sur les surfaces de chaussée en enrobé peut identifier la variabilité de la densité sur une section de chaussée. Une grille de lectures en rétrodiffusion avec des points espacés de 5 à 10 pieds (1,5 à 3 mètres) dans les directions longitudinale et transversale crée une carte de contour de densité de la surface de la chaussée. Cette carte peut identifier les zones de ségrégation où les gros granulats se sont séparés des granulats fins lors de la mise en œuvre, produisant des zones de faible densité, la perte de densité aux joints longitudinaux de construction où le bord du matelas a refroidi avant le passage de la passe adjacente, les zones de mauvais compactage correspondant aux lacunes du schéma de roulage, et les gradients de densité provenant des opérations de mise en œuvre où les bords du matelas ont une densité systématiquement plus faible que le centre.
L’intégration avec d’autres méthodes END fournit une évaluation forensique complète. La jauge nucléaire est généralement combinée avec : le Déflectomètre à Masse Tombante (FWD) pour l’évaluation de la capacité structurelle — le FWD mesure la déflexion de la chaussée sous une charge de roue simulée, et les modules des couches sont rétro-calculés en utilisant les données de densité comme indicateur de qualité, le Radar à Pénétration de Sol (GPR) pour l’épaisseur des couches et le profilage diélectrique — le GPR identifie les limites des couches et peut détecter l’humidité, les vides et la délamination, le Pénétromètre Dynamique à Cône (DCP) pour le profilage de résistance in-situ des couches non liées — le DCP fournit un profil CBR continu avec la profondeur, et le Carottage pour la vérification des résultats de la jauge et les essais en laboratoire — la densité des carottes selon l’ASTM D2726 est la méthode de référence par rapport à laquelle les lectures de la jauge sont étalonnées.
Les limites dans l’utilisation forensique doivent être reconnues. Le mode rétrodiffusion ne lit que les 2 à 4 pouces supérieurs (50 à 100 mm) et ne fournit pas une évaluation complète des couches en profondeur. La profondeur d’influence varie avec la densité du matériau — ce n’est pas une valeur fixe. La transmission directe nécessite un trou pilote, ce qui peut être indésirable dans les contextes forensiques où la chaussée doit être préservée. Les lectures d’humidité sur les chaussées en enrobé sont influencées par l’hydrogène présent dans le liant bitumineux (hydrocarbures), pas seulement par l’eau — cela signifie que la lecture d’humidité sur une chaussée en enrobé n’est pas une teneur en eau réelle mais plutôt une lecture combinée hydrocarbures-plus-eau. Des corrections de température sont nécessaires pour les mesures sur enrobé par temps chaud car l’électronique de la jauge et le matériau lui-même sont sensibles à la température.
Le FAA AC 150/5320-6G Annexe C traite spécifiquement des END utilisant le FWD pour l’évaluation des chaussées aéroportuaires, et l’Annexe E couvre le GPR — ces deux méthodes sont souvent corrélées avec les données de la jauge de densité nucléaire pour une évaluation complète de la chaussée. L’intégration de multiples méthodes END avec la capacité de mesure rapide de la densité et de l’humidité de la jauge nucléaire fournit à l’ingénieur des chaussées une boîte à outils puissante pour diagnostiquer les causes de la détérioration des chaussées et développer des stratégies de réhabilitation appropriées.
