L’Indice de Condition des Chaussées est une note numérique normalisée de 0 à 100 qui quantifie l’état de surface des chaussées aéroportuaires. Conformément à l’ASTM D5340, à la FAA AC 150/5380-7B et à l’OACI Doc 9157 Partie 3, les relevés PCI identifient et mesurent les types de dégradations spécifiques aux aéroports — notamment l’érosion par souffle des réacteurs, les dommages causés par les déversements de carburant et les dépôts de gomme — afin d’orienter la planification de l’entretien et les décisions de gestion des chaussées sur les pistes, les voies de circulation et les aires de trafic.
L’Indice de Condition des Chaussées (PCI) est un système de notation numérique allant de 0 à 100 qui fournit une mesure objective et reproductible de l’état opérationnel de surface des chaussées aéroportuaires. Un PCI de 100 représente une surface de chaussée en parfait état sans dégradation observable, tandis qu’un PCI de 0 indique une chaussée complètement dégradée qui n’est plus en état de service. Contrairement aux évaluations visuelles subjectives qui varient d’un inspecteur à l’autre, la méthodologie PCI applique une procédure de calcul rigoureuse et normalisée — régie par l’ASTM D5340 (Méthode d’essai normalisée pour les relevés de l’Indice de Condition des Chaussées aéroportuaires) — pour convertir les observations de terrain des dégradations des chaussées en une note numérique unique qui peut être suivie dans le temps, comparée entre différentes sections de chaussée et utilisée pour prioriser les traitements d’entretien, de réhabilitation et de reconstruction (MR&R) sur l’ensemble du réseau aéronautique.
Dans l’environnement aéroportuaire, les relevés PCI sont effectués séparément sur chaque zone fonctionnelle : pistes, voies de circulation, aires de trafic et aires d’attente. Chacune de ces zones subit des régimes de chargement, des expositions environnementales et des contraintes opérationnelles fondamentalement différents. Une zone de toucher de piste, par exemple, absorbe l’impact répété des atterrissages et accumule des dépôts de gomme qui réduisent l’adhérence, tandis qu’une aire de trafic subit un chargement statique prolongé des aéronefs stationnés, des déversements de carburant et du trafic des équipements de soutien au sol. La méthodologie PCI tient compte de ces différences opérationnelles grâce à un catalogue complet de dégradations qui inclut à la fois les types de dégradations universelles des chaussées et les anomalies spécifiques aux aérodromes telles que l’érosion par souffle des réacteurs, les dommages causés par les déversements de carburant et l’accumulation de dépôts de gomme — catégories de dégradations absentes de la norme ASTM D6433 axée sur les routes.
L’adaptation de la méthodologie PCI pour les chaussées aéroportuaires est codifiée dans l’ASTM D5340, qui a été développée par le comité ASTM E17 sur les Systèmes Véhicule-Chaussée spécifiquement pour traiter les conditions uniques rencontrées sur les aérodromes. L’ASTM D5340 est la norme obligatoire pour la réalisation de relevés PCI sur les aéroports obligés fédéralement aux États-Unis en vertu de la FAA AC 150/5380-7B (Programme de gestion des chaussées aéroportuaires), et elle a été adoptée par de nombreuses autorités de l’aviation civile internationalement comme base pour l’évaluation de l’état des chaussées aéroportuaires. La norme définit le cadre complet pour les relevés PCI aéroportuaires : la hiérarchie de définition du réseau, la sélection et le dimensionnement des unités d’échantillonnage, les catalogues d’identification des dégradations pour les chaussées aéronautiques en enrobé et en béton, les critères de niveaux de sévérité, les courbes de valeurs de déduction, l’algorithme de calcul de la valeur de déduction corrigée (CDV) et les protocoles d’échantillonnage statistique nécessaires pour atteindre un niveau de confiance de 95 % dans les valeurs PCI des sections.
La distinction fondamentale entre l’ASTM D5340 (aéroports) et l’ASTM D6433 (routes et parkings) réside dans le catalogue des dégradations. Les types de dégradations spécifiques aux aéroports qui n’ont pas d’équivalent dans les chaussées routières incluent l’érosion par souffle des réacteurs — une brûlure et carbonisation localisées du liant bitumineux causée par les gaz d’échappement à haute température des réacteurs, observée principalement aux extrémités de piste, aux points d’attente et aux bandes de protection ; les dommages causés par les déversements de carburant — la dissolution et le ramollissement des liants bitumineux par le kérosène aviation (Jet A et Jet A-1) et l’essence aviation (AvGas), affectant principalement les postes de ravitaillement des aires de trafic et les bornes de carburant ; les fuites d’huile — la dégradation due aux fluides hydrauliques, aux huiles de lubrification et aux produits de dégivrage provoquant le désenrobage du liant et la perte de granulats ; et les dépôts de gomme — l’accumulation de caoutchouc vulcanisé provenant des pneumatiques des aéronefs lors de l’atterrissage, concentrée dans les zones de toucher des pistes (généralement les 450 à 900 premiers mètres au-delà du seuil), qui assombrit la surface, réduit la macrotexture et dégrade de manière critique les performances de friction par temps humide.
Au-delà du catalogue des dégradations, l’ASTM D5340 ajuste plusieurs paramètres pour le contexte aéronautique. Les dimensions des unités d’échantillonnage sont calibrées pour les sections de chaussée sensiblement plus larges typiques des pistes et voies de circulation — souvent de 23 à 60 mètres de large — par rapport aux voies routières de 3 à 3,5 mètres. Pour les chaussées aéronautiques en enrobé, la superficie standard de l’unité d’échantillonnage est d’environ 230 m² (±90 m²), tandis que pour les chaussées aéronautiques en béton de ciment Portland (PCC), la norme est de 20 dalles contiguës (±8 dalles). Ces dimensions garantissent que chaque unité d’échantillonnage capture une section représentative de l’état de la chaussée et tient compte des motifs de dégradation transversalement variables courants dans les aérodromes, où la fissuration en ligne médiane, les dégradations en bordure et le chargement de la section de quille produisent des profils de détérioration nettement différents sur la largeur de la chaussée.
L’OACI Doc 9157 Partie 3 (Manuel de conception des aérodromes — Chaussées), désormais dans sa 3e édition (2022), fournit des directives internationales complètes sur la conception, l’évaluation et le rapport de résistance des chaussées pour les aérodromes. Le chapitre 3 de ce document est consacré à l’évaluation structurale des chaussées et établit le cadre que les États contractants devraient suivre lors de l’évaluation de la capacité portante et de l’état de leurs chaussées aéronautiques. Bien que l’OACI ne prescrive pas une norme PCI unique équivalente à l’ASTM D5340, le Doc 9157 Partie 3 reconnaît les relevés de l’état des chaussées comme une composante essentielle du processus global d’évaluation des chaussées et décrit la relation entre les données d’état de surface, l’évaluation de la capacité structurale et la sécurité opérationnelle.
L’OACI définit deux méthodologies d’évaluation distinctes. L’évaluation « À l’aide des aéronefs » (désignée par le code U dans le format de rapport PCR) repose sur l’historique opérationnel documenté — spécifiquement, la connaissance des types d’aéronefs, des masses et des fréquences de mouvement qui ont été accommodés de manière satisfaisante sur la chaussée sans dégradation structurale. Cette approche est pratique lorsque les données d’ingénierie détaillées ne sont pas disponibles, mais nécessite une tenue de registres méticuleuse des opérations aériennes. L’évaluation « Technique » (code T) implique une étude d’ingénierie complète intégrant des essais non destructifs (END) utilisant des déflectomètres à masse tombante (FWD), des déflectomètres à masse lourde (HWD), des radars pénétrants (GPR) et des déflectomètres à vitesse de circulation (TSD) ; des essais en laboratoire d’échantillons de carottage pour les propriétés des matériaux incluant le module, les caractéristiques de fatigue et la liaison des couches ; et une analyse structurale mécanistico-empirique pour déterminer la capacité portante. Les relevés de l’état de surface — le domaine du PCI — alimentent directement l’évaluation technique en identifiant les zones localisées de dégradation qui peuvent indiquer des déficiences structurales nécessitant des investigations supplémentaires.
L’OACI Doc 9157 Partie 3 introduit également la méthode ACR-PCR, qui a remplacé le système ACN-PCN à compter de novembre 2024. Le PCR (Classification de résistance des chaussées) exprime la résistance portante d’une chaussée pour des opérations sans restriction, déterminée à l’aide du concept de Facteur de Dommage Cumulé (CDF), où CDF = 1,0 représente l’épuisement de la durée de vie de fatigue de calcul. Le calcul du CDF intègre les spectres de chargement des aéronefs — incluant le déport latéral modélisé comme une distribution gaussienne avec des écarts types de 0,75 m pour les pistes, 0,50 m pour les voies de circulation et 0 m pour les aires de trafic — et utilise la Règle de Miner pour la sommation des dommages cumulés sur plusieurs types d’aéronefs. Bien que le PCR traite principalement de la capacité structurale, l’OACI souligne que l’état de surface (tel que capturé par le PCI ou des systèmes de notation équivalents) devrait être corrélé avec les résultats de l’évaluation structurale pour fournir une image complète de la santé de la chaussée, en particulier pour identifier les chaussées où la détérioration de surface masque ou accélère la dégradation structurale.
La Circulaire Consultative FAA 150/5380-7B (Programme de gestion des chaussées aéroportuaires), en vigueur depuis le 10 octobre 2014, établit le cadre réglementaire pour la gestion des chaussées dans tous les aéroports recevant des subventions fédérales par le biais du Programme d’amélioration des aéroports (AIP) ou collectant des Taxes sur les installations passagers (PFC). Cette AC impose aux exploitants d’aéroports de mettre en œuvre et de maintenir un Programme de Gestion des Chaussées (PMP) — désigné de manière interchangeable comme Programme de Gestion-Entretien des Chaussées (PMMP) ou Système de Gestion des Chaussées (PMS) — qui collecte, analyse, maintient et rapporte systématiquement les données sur l’état des chaussées pour soutenir une prise de décision rentable en matière d’entretien et de réhabilitation (M&R). Cette obligation est directement liée à l’Assurance de subvention n° 11 (entretien des installations), à l’Assurance de subvention n° 34 (entretien préventif des chaussées) et à l’Assurance PFC n° 9 (entretien des installations financées par la PFC).
L’AC 150/5380-7B définit la hiérarchie de gestion des chaussées comme Réseau → Branche → Section, le PCI étant rapporté au niveau de la section. Le réseau englobe toutes les surfaces pavées de l’aéroport ; une branche est chaque élément fonctionnel distinct (par exemple, Piste 09-27, Voie de circulation A, Aire de trafic terminal) ; et une section est la plus petite unité de gestion au sein d’une branche, définie par une structure de chaussée uniforme, un historique de construction, un chargement de trafic et un état de surface homogènes. L’AC spécifie les fréquences minimales d’inspection : une inspection détaillée de toutes les chaussées aéronautiques au moins une fois par an, prolongée à tous les trois ans si un relevé PCI formel conforme à l’ASTM D5340 est réalisé. Ces inspections PMP sont distinctes et s’ajoutent aux inspections opérationnelles quotidiennes, hebdomadaires et mensuelles requises par l’AC 150/5380-6C (Directives et procédures pour l’entretien des chaussées aéroportuaires).
L’échelle de notation PCI définie dans l’AC 150/5380-7B utilise un système de classification à sept catégories qui fait correspondre les plages numériques PCI à des descriptions d’état, formant le cadre de communication principal entre le personnel technique, la direction de l’aéroport et les autorités de financement :
| Plage PCI | État | Statut typique de la chaussée |
|---|---|---|
| 86–100 | Bon | Dégradations mineures ou inexistantes ; entretien préventif de routine uniquement |
| 71–85 | Satisfaisant | Dégradations de faible sévérité commençant à apparaître ; traitements de préservation conseillés |
| 56–70 | Moyen | Dégradations modérées ; capacité structurale commençant à se dégrader ; planification de M&R majeure requise |
| 41–55 | Mauvais | Dégradations modérées à sévères généralisées ; réhabilitation structurale probablement nécessaire |
| 26–40 | Très mauvais | Détérioration sévère ; la reconstruction peut être plus économique que la réhabilitation |
| 11–25 | Grave | Dégradation étendue ; des restrictions opérationnelles peuvent s’appliquer ; action immédiate requise |
| 0–10 | Dégradé | Perte complète d’aptitude au service ; chaussée fermée ou restreinte |
Un principe économique critique intégré dans l’AC 150/5380-7B est le concept de préservation des chaussées : appliquer des traitements M&R tôt dans le cycle de vie d’une chaussée alors que le PCI reste dans la plage « Bon » coûte environ quatre à cinq fois moins cher que de réhabiliter des chaussées qui ont été laissées se détériorer jusqu’à un état « Moyen » ou « Mauvais ». Des traitements de préservation systématiques et successifs — scellement de fissures, traitements de surface, rechargements minces — prolongent la durée de vie de la chaussée, minimisent les perturbations opérationnelles et atteignent des coûts de cycle de vie substantiellement inférieurs par rapport aux stratégies d’entretien différé qui permettent au PCI de diminuer avant l’intervention.
L’érosion par souffle des réacteurs est un type de dégradation unique aux chaussées aéronautiques, causée par les gaz d’échappement à haute température et haute vélocité émis par les réacteurs lors des opérations aériennes — particulièrement au décollage lorsque les moteurs fonctionnent à pleine poussée. Sur les chaussées en enrobé, l’énergie thermique intense (les températures d’échappement peuvent dépasser 500 °C à la sortie de la tuyère) carbonise et brûle le liant bitumineux, créant des zones sombres et décolorées sur la surface de la chaussée. Le liant brûlé perd ses propriétés adhésives, entraînant une perte de granulats et un rugosité accrue de la surface avec le temps. La profondeur de l’érosion s’étend généralement jusqu’à environ 13 mm dans la couche de surface, bien qu’une exposition répétée puisse approfondir la zone affectée.
L’érosion par souffle des réacteurs se concentre à des endroits spécifiques de l’aérodrome : les extrémités de piste où les aéronefs au départ maintiennent la pleine puissance avant le relâchement des freins, les points d’attente où les aéronefs font la queue pour le départ moteurs en marche, les bandes de protection conçues pour absorber les gaz d’échappement des réacteurs, et les zones d’essai moteur où les essais de moteurs sont effectués. La dégradation est plus sévère avec les types d’aéronefs plus gros — les avions à fuselage large tels que le Boeing 777, 747 et Airbus A380 produisent des vitesses d’échappement dépassant 100 nœuds à des distances de 50 mètres derrière le moteur. L’ASTM D5340 classe l’érosion par souffle des réacteurs sans niveaux de sévérité ; l’inspecteur enregistre simplement sa présence, car la dégradation elle-même indique une condition nécessitant une attention quelle que soit son étendue. Les stratégies d’atténuation incluent l’utilisation de liants bitumineux modifiés aux polymères offrant une résistance thermique plus élevée, des déflecteurs de souffle et des barrières anti-souffle positionnés pour rediriger le flux d’échappement, et la conception de bandes de protection avec des surfaces en béton de ciment Portland résistant à la chaleur plutôt qu’en enrobé dans les zones à forte exposition.
Les dommages causés par les déversements de carburant résultent de l’interaction chimique entre les carburants aviation — principalement le Jet A, le Jet A-1 (à base de kérosène) et l’AvGas (à base d’essence) — et les liants des chaussées en enrobé. Le kérosène aviation agit comme un solvant pour les liants bitumineux, dissolvant les composants hydrocarbonés qui assurent la cohésion et l’adhérence au sein du mélange bitumineux. Cette dissolution provoque un ramollissement de la surface de la chaussée, une perte de rétention des granulats (désagrégation), la formation de dépressions de surface et finalement une désintégration complète de la matrice bitumineuse si l’exposition est prolongée. Les dommages se manifestent par des zones ramollies et spongieuses qui peuvent être marquées avec un instrument émoussé ; à un stade avancé, des granulats meubles s’accumulent à la surface, créant une source potentielle de Débris d’Objets Étrangers (FOD) qui menacent l’intégrité des moteurs d’aéronefs.

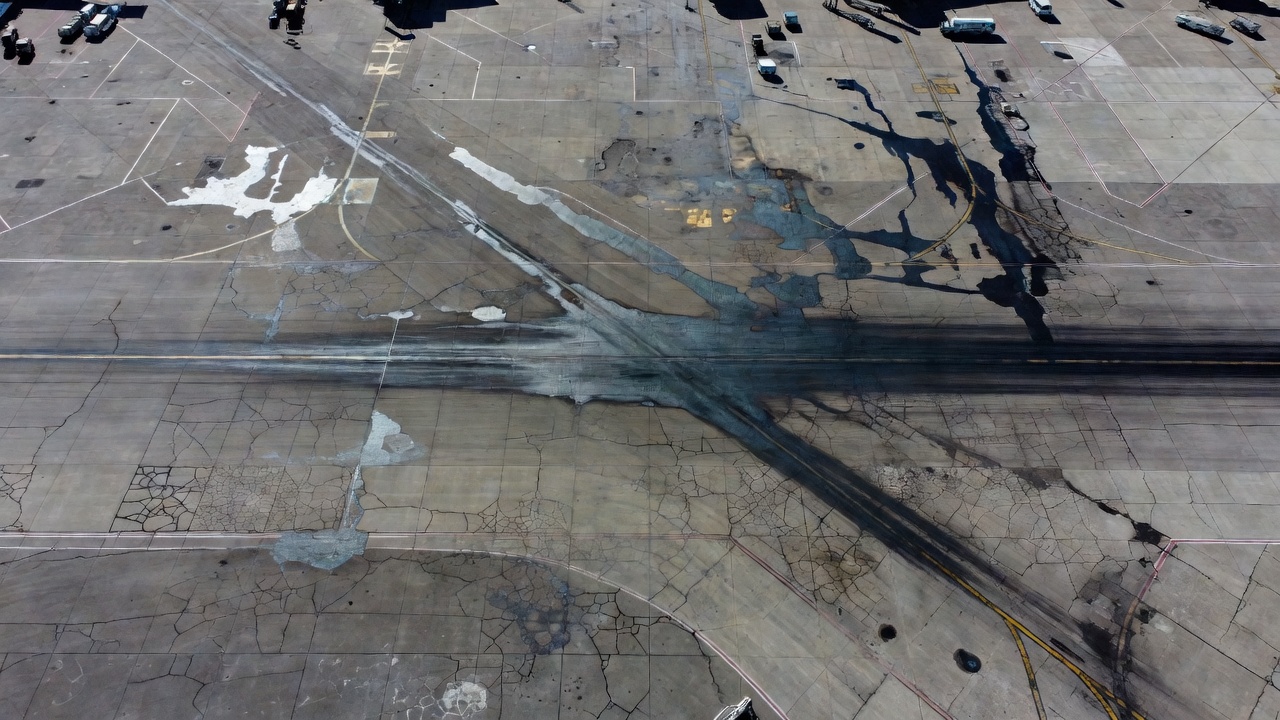

Les dommages causés par les déversements de carburant se concentrent sur les aires de stationnement des aéronefs, en particulier aux bornes de ravitaillement, aux postes de stationnement des camions de carburant et sous les évents des réservoirs de carburant des ailes où la dilatation thermique du carburant peut provoquer un dégazage lors des changements de température. Les aires de maintenance où des travaux sur le système de carburant sont effectués et les sols de hangars sont également vulnérables. Le schéma de dégradation est généralement localisé — zones circulaires ou irrégulières correspondant aux emplacements des déversements — mais peut devenir étendu sur les aires plus anciennes ayant un historique de déversements chroniques. Contrairement à la plupart des autres types de dégradations qui se développent sur des années, les dommages causés par les déversements de carburant peuvent progresser rapidement en quelques semaines ou mois après un événement de déversement significatif. Les mesures préventives incluent l’utilisation de liants bitumineux résistants au carburant (formulations modifiées aux polymères ou contenant du goudron de houille), des enduits d’étanchéité résistants au carburant appliqués sur les surfaces des aires de trafic, des chaussées en béton de ciment Portland dans les zones de ravitaillement à haut risque, et des pratiques opérationnelles qui minimisent les déversements par des procédures de ravitaillement appropriées et un nettoyage rapide. L’ASTM D5340 enregistre les dommages causés par les déversements de carburant par superficie (pieds carrés ou mètres carrés) avec des niveaux de sévérité basés sur le degré de ramollissement de surface et de perte de granulats.
Les dépôts de gomme sont des accumulations sombres et lisses de caoutchouc vulcanisé transféré des pneumatiques des aéronefs à la surface de la chaussée lors de l’atterrissage. Lorsqu’un aéronef touche le sol, les pneus stationnaires accélèrent de zéro à la vitesse d’atterrissage (généralement 130 à 160 nœuds) en quelques millisecondes, générant un échauffement frictionnel intense qui provoque l’abrasion de particules microscopiques de caoutchouc du pneu et leur adhérence à la surface de la chaussée. Après des centaines ou des milliers d’atterrissages, ces dépôts s’accumulent en une couche continue et brillante — la plus fortement concentrée dans la zone de toucher des pistes, généralement d’environ 300 à 900 mètres au-delà du seuil, avec le pic d’accumulation au point d’impact maximal des pneus.
Le principal danger opérationnel des dépôts de gomme est la perte de macrotexture et de microtexture de la chaussée, ce qui réduit considérablement l’adhérence par temps humide. La couche de gomme lisse remplit les vides de surface qui fourniraient normalement des canaux de drainage pour l’évacuation de l’eau sous la pression des pneus ; lorsque ces canaux sont obstrués, le risque d’hydroplanage dynamique augmente considérablement. L’hydroplanage se produit lorsqu’une couche d’eau s’accumule entre le pneu et la chaussée, éliminant tout contact direct — à ce stade, l’aéronef perd le contrôle directionnel et l’efficacité de freinage. Les dépôts de gomme dans la zone de toucher peuvent réduire les coefficients de friction des valeurs normales de 0,50–0,70 (mouillé) à des niveaux dangereux inférieurs à 0,30, déclenchant des actions correctives obligatoires de friction selon les normes de l’OACI et de la FAA.
La mesure des dépôts de gomme dans les relevés PCI traite la zone affectée comme une dégradation, enregistrant le pourcentage de l’unité d’échantillonnage couvert par l’accumulation de gomme. Les niveaux de sévérité sont définis par le degré d’occlusion de la texture de surface : La sévérité faible indique un film de gomme visible mais mince avec une texture de chaussée encore apparente ; la sévérité moyenne indique une couverture de gomme substantielle avec une perte notable de macrotexture ; la sévérité élevée indique une couche de gomme épaisse et continue avec une occlusion complète de la texture de surface et un aspect brillant. Le retrait de la gomme est effectué à l’aide de jets d’eau à haute pression (généralement à 1 000–2 000 bar), de solvants chimiques, de fraisage mécanique (grenaillage), ou de jets d’eau ultra-haute pression avec récupération sous vide, avec une fréquence déterminée par les niveaux de trafic et les relevés PCI qui surveillent les taux d’accumulation des dépôts.
La définition des unités d’inspection sur les chaussées aéronautiques suit une méthodologie d’échantillonnage structurée qui équilibre la validité statistique avec la praticité opérationnelle. Selon l’ASTM D5340 et la FAA AC 150/5380-7B, le réseau de chaussées est d’abord décomposé en branches — chaque branche représentant une installation fonctionnelle de chaussée distincte telle qu’une piste, une voie de circulation ou une aire de trafic individuelle. Chaque branche est ensuite subdivisée en sections, qui sont des zones contiguës au sein de la branche partageant des caractéristiques uniformes : la même structure de chaussée (types et épaisseurs de couches), le même type de surface (enrobé ou béton), le même historique de construction et de réhabilitation, des schémas de chargement de trafic similaires et un état général comparable. Les limites des sections correspondent généralement aux changements de section transversale de la chaussée, aux joints de construction ou aux limites des traitements d’entretien historiques.
Au sein de chaque section, le relevé procède par évaluation d’unités d’échantillonnage individuelles, qui sont les plus petites zones physiques directement inspectées sur le terrain. Pour les chaussées aéronautiques en enrobé, une unité d’échantillonnage est définie comme une superficie d’environ 230 m² (±90 m²) — approximativement équivalente à une bande d’une voie de largeur sur 30 mètres de long sur une piste. Pour les chaussées aéronautiques en béton de ciment Portland, l’unité d’échantillonnage standard comprend 20 dalles contiguës (±8 dalles). L’inspecteur examine chaque unité d’échantillonnage au sein de la section si le nombre total d’unités est faible ; pour les sections plus grandes, l’ASTM D5340 fournit un protocole d’échantillonnage statistique qui détermine le nombre minimum d’unités d’échantillonnage (n) nécessaire pour atteindre un niveau de confiance de 95 % dans le PCI de la section. Le calcul de la taille de l’échantillon tient compte de la superficie totale de la section, de la superficie de l’unité d’échantillonnage et de la marge d’erreur admissible, la formule produisant des fractions d’échantillonnage progressivement plus petites à mesure que la taille de la section augmente. Les unités d’échantillonnage sont sélectionnées à l’aide d’un échantillonnage aléatoire systématique — généralement chaque k-ième unité où k est l’intervalle d’échantillonnage — pour assurer une couverture spatiale sur l’ensemble de la section et éviter les biais de l’inspecteur vers les zones visiblement détériorées ou visiblement impeccables.

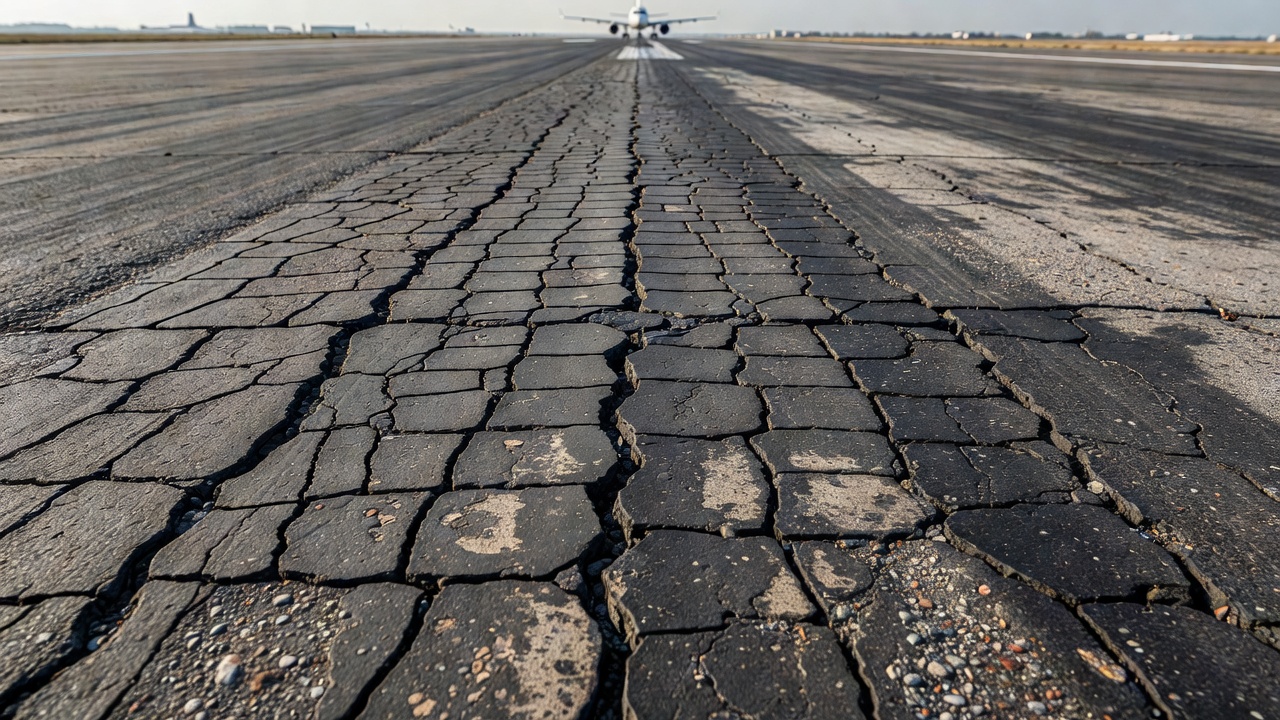

Sur les pistes, les unités d’inspection nécessitent une attention particulière à la variabilité transversale. La ligne médiane et la section de quille d’une piste, où les trains d’atterrissage principaux des aéronefs se concentrent, subissent un chargement sensiblement plus élevé que les bords extérieurs. Par conséquent, la voie immédiatement à cheval sur la ligne médiane peut présenter une fissuration en peau de crocodile et un orniérage, tandis que les voies extérieures montrent un minimum de dégradations. L’ASTM D5340 aborde cette question en recommandant que la fissuration longitudinale dans la voie centrale de la piste soit enregistrée séparément de la fissuration en bordure de piste, et que les unités d’échantillonnage soient positionnées pour capturer le profil transversal complet des dégradations. De même, sur les voies de circulation, la distribution des traces de roues des aéronefs est plus étroite et plus concentrée que sur les pistes — le déport latéral suit la ligne médiane de la voie de circulation avec un écart type d’environ 0,5 mètre, créant un motif de dégradation hautement localisé. Les aires de trafic présentent le défi inverse : les postes de stationnement des aéronefs créent des points de charge statique avec des dégradations qui peuvent être limitées à des dalles de béton individuelles immédiatement sous les zones de contact des trains d’atterrissage principaux. Pour les aires de trafic, des tailles d’unités d’échantillonnage plus petites peuvent être appropriées, et l’inspection à 100 % (sans échantillonnage) est souvent utilisée car les dégradations des aires de trafic — particulièrement les dommages causés par les déversements de carburant et la fissuration due aux charges statiques — ont tendance à être hautement localisées et seraient manquées par des protocoles d’échantillonnage clairsemés.
Le calcul mathématique du PCI suit un algorithme en plusieurs étapes défini dans l’ASTM D5340. Le processus commence par un relevé de terrain systématique au cours duquel l’inspecteur enregistre, pour chaque unité d’échantillonnage, chaque dégradation observée par type, niveau de sévérité (Faible, Moyen ou Élevé) et quantité (mesurée dans l’unité appropriée : pieds carrés pour les dégradations surfaciques, pieds linéaires pour les dégradations linéaires, ou comptage pour les dégradations discrètes comme les nids-de-poule). Ces données brutes de terrain sont ensuite traitées selon la séquence de calcul suivante :
Étape 1 — Calcul de la Densité des Dégradations : Pour chaque combinaison de type de dégradation et de sévérité au sein d’une unité d’échantillonnage, la quantité mesurée est divisée par la superficie de l’unité d’échantillonnage pour obtenir une densité, exprimée en pourcentage. Pour les dégradations linéaires (fissuration), la densité = (pieds linéaires × 1) / superficie de l’unité d’échantillonnage pour la fissuration de faible sévérité, avec des multiplicateurs pondérés pour les sévérités moyenne et élevée. Pour les dégradations basées sur le comptage, la densité est le nombre d’occurrences par rapport à la superficie de l’unité d’échantillonnage.
Étape 2 — Détermination des Valeurs de Déduction Individuelles : À l’aide des courbes de valeurs de déduction publiées dans l’ASTM D5340 (courbes séparées pour les chaussées en enrobé et en béton, et courbes séparées pour chaque type de dégradation), la valeur de densité est intersectée avec la courbe de sévérité appropriée pour lire la valeur de déduction (DV) — un nombre de 0 à 100 représentant le degré auquel cette dégradation spécifique détériore l’état de la chaussée. Une DV de 0 signifie que la dégradation est présente à des niveaux négligeables ; une DV de 100 signifie que la dégradation, à cette densité et sévérité, suffirait à elle seule à considérer la chaussée comme dégradée. Les courbes de valeurs de déduction sont des fonctions non linéaires dérivées empiriquement, basées sur des décennies de données de performance des chaussées collectées par le Corps des ingénieurs de l’armée américaine et validées par des panels d’experts.
Étape 3 — Détermination du Nombre Maximal Autorisé de Déductions (m) : Si une seule valeur de déduction individuelle dépasse 2,0 (ou si aucune ne dépasse 2,0), la CDV totale est égale à la somme de toutes les valeurs de déduction, et la procédure passe à l’Étape 5. Sinon, le nombre maximal autorisé de valeurs de déduction est calculé comme suit :
m = 1 + (9/98) × (100 − HDV)
où HDV est la valeur de déduction individuelle la plus élevée. Cette formule, qui donne des valeurs de 1 à 10, reconnaît que plus la valeur de déduction la plus élevée augmente (indiquant une dégradation plus sévère), plus un nombre important de types de dégradations peuvent contribuer indépendamment à l’état général. Si m contient une composante fractionnaire f, la valeur de m est arrondie à l’entier supérieur, et la m-ième valeur de déduction classée est multipliée par f pour obtenir une valeur de déduction ajustée pour cette position.
Étape 4 — Procédure Itérative de la Valeur de Déduction Corrigée (CDV) : Toutes les valeurs de déduction sont triées par ordre décroissant. Pour la première itération, les m premières valeurs de déduction sont sommées pour produire la Valeur de Déduction Totale (TDV). Le nombre q de ces valeurs de déduction qui dépassent 2,0 est compté. À l’aide des courbes de correction CDV publiées dans l’ASTM D5340, la CDV est déterminée à partir de la TDV et de q. Pour l’itération suivante, la plus petite valeur de déduction supérieure à 2,0 parmi les m valeurs est mise à zéro, la TDV est recalculée à partir des valeurs de déduction non nulles restantes, q est mis à jour, et une nouvelle CDV est déterminée. Cette itération se poursuit jusqu’à ce qu’il ne reste qu’une seule valeur de déduction supérieure à 2,0. La CDV maximale de toutes les itérations est la CDV finale pour l’unité d’échantillonnage.
Étape 5 — Calcul du PCI :
PCI = 100 − max(CDV)
Cette procédure itérative est la caractéristique mathématique déterminante de la méthodologie PCI. Elle prend en compte les effets non linéaires et interactifs de dégradations multiples se produisant simultanément. Une chaussée avec une dégradation sévère produit un PCI différent d’une chaussée avec cinq dégradations modérées produisant la même somme de valeurs de déduction individuelles, car la correction CDV intègre l’observation statistique que des dégradations multiples ne dégradent pas l’état de la chaussée de manière additive — il y a un impact marginal décroissant à mesure que la diversité des dégradations augmente.
Le PCI de section est calculé comme la moyenne pondérée par la superficie de tous les PCI des unités d’échantillonnage de la section lorsque toutes les unités sont inspectées. Lorsqu’un échantillonnage est utilisé, le PCI de section est la moyenne arithmétique des PCI des unités d’échantillonnage, avec des intervalles de confiance rapportés sur la base des statistiques de l’échantillon.
La prévision de l’état transforme les instantanés PCI individuels en modèles prédictifs qui projettent la détérioration future de la chaussée sous l’effet du chargement de trafic attendu et des conditions environnementales. Le concept fondamental est la courbe de détérioration PCI (également appelée courbe de performance ou modèle de prédiction de l’état), une fonction mathématique qui décrit comment le PCI diminue en fonction du temps ou des répétitions de charge cumulées des aéronefs. Le modèle le plus largement utilisé dans la gestion des chaussées aéroportuaires est l’approche par courbes de famille, où les chaussées présentant des caractéristiques similaires (type de surface, niveau de trafic, zone climatique, résistance du sol de fondation) sont regroupées en familles, et un modèle de régression est ajusté aux données PCI historiques pour chaque famille afin de produire une prédiction généralisée de la détérioration.
La forme typique d’une courbe de détérioration d’une chaussée aéroportuaire en enrobé présente trois phases distinctes lorsque le PCI est représenté en fonction du temps. Pendant la phase initiale (PCI 100 à environ 80–85), la détérioration est lente — généralement 1 à 2 points PCI par an — à mesure que la chaussée subit une oxydation progressive du liant bitumineux, un vieillissement superficiel mineur et l’apparition de fissurations isolées de faible sévérité. La phase intermédiaire (PCI 80 à 55–60) voit une accélération à 2 à 4 points PCI par an à mesure que les fissures se propagent, s’interconnectent et commencent à permettre l’infiltration d’eau dans la base et le sol de fondation, initiant un affaiblissement structural. La phase terminale (PCI inférieur à 55) présente une détérioration rapide à des taux dépassant 4 à 5 points PCI par an à mesure que les mécanismes de défaillance structurale — fissuration en peau de crocodile, orniérage, saturation de la base — dominent et que la chaussée transitionne vers la défaillance fonctionnelle. Ce modèle non linéaire et accéléré est la justification économique derrière le concept de préservation des chaussées : les interventions appliquées pendant la phase initiale de détérioration lente coûtent considérablement moins cher et prolongent la durée de vie bien plus efficacement que la réhabilitation réactive pendant la phase terminale accélérée.
La durée de vie résiduelle (RSL) est calculée en projetant la courbe de détérioration vers l’avant jusqu’à un seuil PCI critique — l’état acceptable minimum avant qu’une réhabilitation majeure ou une reconstruction ne soit nécessaire. La FAA et l’OACI définissent généralement le PCI critique comme 55 pour les pistes principales (le seuil entre Moyen et Mauvais), 50 pour les pistes secondaires et les voies de circulation principales, et 40–45 pour les aires de trafic et les chaussées d’aviation générale. Le temps entre le PCI actuel et l’intersection avec le seuil critique, sous le chargement de trafic prévu, représente la durée de vie résiduelle. Ce calcul alimente directement la programmation des investissements d’investissement (CIP) en identifiant quelles sections de chaussée nécessiteront un traitement dans chaque cycle de financement (généralement des horizons de planification de 5 et 10 ans).
Les systèmes modernes de gestion des chaussées intègrent des modèles de détérioration probabilistes qui tiennent compte de l’incertitude dans les prévisions de trafic, la variabilité des matériaux et les effets climatiques. Les techniques de simulation Monte Carlo, les modèles de chaînes de Markov et les méthodes de mise à jour bayésienne produisent une distribution des valeurs PCI futures possibles plutôt qu’une seule projection déterministe, permettant une programmation M&R basée sur les risques où le calendrier des traitements est optimisé en tenant compte de la probabilité et de la conséquence d’une défaillance prématurée.
Les données PCI servent de moteur analytique d’un Système de Gestion des Chaussées Aéroportuaires (PMS), alimentant chaque module fonctionnel majeur du PMS : gestion des inventaires, évaluation de l’état, modélisation des performances, analyse des besoins, sélection des traitements, priorisation et optimisation budgétaire. La FAA fournit PAVEAIR, une application PMS gratuite basée sur le web (accessible sur faapaveair.faa.gov) conçue pour répondre à toutes les exigences de l’AC 150/5380-7B. PAVEAIR effectue les calculs PCI selon l’ASTM D5340 et l’ASTM D6433, maintient l’inventaire du réseau de chaussées avec les historiques de construction, de réhabilitation et d’entretien associés, applique des modèles de détérioration pour prévoir l’état futur, génère des plans de travaux M&R basés sur des règles de traitement et des contraintes budgétaires, et produit des rapports normalisés pour la direction de l’aéroport et la supervision de la FAA. Depuis la version 3.7.4 (publiée en juin 2024), la plateforme prend en charge l’accès multi-utilisateurs, le partage public de bases de données en lecture seule et l’intégration avec des outils de gestion d’actifs basés sur le SIG.
Au sein du PMS, les données PCI pilotent la fonction d’analyse des besoins, qui évalue chaque section de chaussée par rapport à des déclencheurs de traitement prédéfinis. Par exemple, un arbre de décision de traitement pourrait spécifier : pour PCI 86–100, « Ne rien faire » ou « Entretien préventif (scellement de fissures, traitement de surface) » ; pour PCI 71–85, « Traitement de préservation (rechargement mince, micro-revêtement) » ; pour PCI 56–70, « Réhabilitation majeure (rechargement structural, réparation partielle en profondeur) » ; pour PCI inférieur à 55, « Reconstruction (remplacement en pleine profondeur). » Le PMS agrège ensuite ces recommandations de traitement au niveau de la section en un plan de travaux au niveau du réseau, applique les contraintes budgétaires et les règles de priorisation, et produit un programme M&R pluriannuel optimisé qui maximise le PCI du réseau dans les limites des fonds disponibles.
La priorisation des traitements M&R intègre le PCI avec d’autres facteurs décisionnels : le PCI lui-même (les valeurs plus faibles reçoivent une priorité plus élevée dans les fenêtres de préservation, mais les chaussées dans la plage « Bon » sont priorisées pour une préservation à faible coût avant qu’elles ne déclinent), la classification fonctionnelle (les pistes principales priment sur les pistes secondaires, qui priment sur les voies de circulation, qui priment sur les aires de trafic), le volume de trafic (départs annuels et classe de poids des aéronefs), le taux de détérioration (les sections qui déclinent rapidement reçoivent une intervention accélérée), et l’impact opérationnel (les traitements qui peuvent être réalisés pendant les fermetures de nuit sont préférés à ceux nécessitant des fermetures prolongées de piste). Les cadres d’analyse décisionnelle multi-critères (MCDA), incluant le processus de hiérarchie analytique (AHP) et les modèles de notation pondérée, formalisent ces compromis au sein du PMS.
Les relevés PCI traditionnels reposent sur l’inspection visuelle par des évaluateurs formés marchant ou conduisant sur la surface de la chaussée — un processus chronophage, intensif en main-d’œuvre, intrinsèquement subjectif, et nécessitant la fermeture partielle ou totale des pistes et voies de circulation actives, créant des perturbations opérationnelles. L’émergence des systèmes aériens sans pilote (UAS) — drones — combinée aux technologies d’intelligence artificielle (IA) et de vision par ordinateur transforme la collecte de données PCI aéroportuaires en permettant une imagerie rapide, automatisée et à haute résolution des chaussées avec une interférence opérationnelle minimale. Un drone équipé d’une caméra RVB à haute résolution et éventuellement d’un capteur infrarouge thermique peut capturer une imagerie nadir (vue verticale) à une résolution de 1 à 2 mm par pixel sur l’ensemble d’une piste en un seul vol de 30 à 60 minutes, contre 4 à 8 heures pour un relevé manuel à pied.
Le pipeline de détection des dégradations basé sur l’IA suit généralement une architecture d’apprentissage profond utilisant des réseaux de neurones convolutifs (CNN) entraînés sur des ensembles de données étiquetées d’images de dégradations de chaussées. Les implémentations modernes emploient des modèles de segmentation sémantique (U-Net, DeepLabV3+, Mask R-CNN) qui classifient chaque pixel de l’image de chaussée comme appartenant à une catégorie de dégradation spécifique — fissure, réparation, nid-de-poule, désagrégation, etc. — et délimitent les contours de chaque instance de dégradation. Les algorithmes de post-traitement extraient les métriques de dégradation : longueur de fissure à partir de chemins de pixels squelettisés, superficie de dégradation à partir de comptages de pixels segmentés, et classification de sévérité à partir de la largeur de fissure, de la profondeur de dépression ou de l’étendue de la perte de granulats. Ces métriques extraites sont ensuite introduites dans l’algorithme standard de calcul PCI de l’ASTM D5340, produisant des valeurs PCI qui ont été validées par rapport aux relevés manuels avec des coefficients de corrélation dépassant 0,90 dans de multiples études publiées.
Pour les applications spécifiques aux aéroports, les modèles d’IA doivent être entraînés à reconnaître les types de dégradations uniques absents des ensembles de données d’entraînement routiers. L’érosion par souffle des réacteurs nécessite que le modèle détecte les zones de surface décolorées et carbonisées et les distingue des taches d’huile ou des réparations de chaussée. Les dépôts de gomme présentent un défi de classification car leur aspect sombre et lisse peut être confondu avec des enduits d’étanchéité ou des ressuages de bitume. La détection des dommages causés par les déversements de carburant bénéficie de l’imagerie multispectrale, où les bandes proche infrarouge ou thermiques révèlent un ramollissement sous-surface non visible dans l’imagerie RVB standard. La recherche et les implémentations commerciales actuelles — y compris celles de la branche Recherche et Développement Technologique Aéroportuaire de la FAA au Centre Technique William J. Hughes — développent des modèles d’IA spécifiques aux aéroports entraînés sur des ensembles de données de dégradations étiquetées collectées dans des aéroports actifs aux États-Unis, avec un accent particulier sur l’obtention d’une classification automatisée fiable de la sévérité, qui est l’élément le plus subjectif des relevés PCI manuels et donc le domaine où la normalisation basée sur l’IA offre la plus grande amélioration de la reproductibilité.
Les relevés par drone permettent également une couverture spatiale améliorée par rapport à l’échantillonnage traditionnel. Alors que l’ASTM D5340 permet un échantillonnage statistique des unités d’échantillonnage, un relevé par drone peut imager la surface entière de la chaussée à haute résolution, permettant des calculs PCI à couverture 100 % qui éliminent l’erreur d’échantillonnage. L’ensemble de données complet prend en charge des analyses supplémentaires au-delà du PCI : la cartographie de la profondeur d’ornière via des modèles numériques de surface photogrammétriques (avec une précision verticale de 2 à 5 mm lors de l’utilisation de GPS RTK/PPK et de points de contrôle au sol), l’analyse de la texture de surface à partir de métriques de texture d’image ou de mesures de rugosité par nuage de points LiDAR, la détection de débris d’objets étrangers (FOD) via des algorithmes de détection d’anomalies, et la détection de changements entre des relevés successifs pour quantifier les taux de détérioration au niveau du pixel. L’intégration des données PCI acquises par drone dans FAA PAVEAIR ou les plateformes PMS commerciales est un domaine de développement actif, avec plusieurs aéroports — y compris de grands aéroports hub américains et des aérodromes militaires — ayant réalisé des déploiements complets de relevés PCI par drone démontrant la faisabilité opérationnelle et des réductions de coûts de 40 à 60 % par rapport aux méthodes de relevé manuelles traditionnelles.
Le cadre réglementaire pour les opérations de drones dans les aéroports ajoute de la complexité à la mise en œuvre. Aux États-Unis, les vols de drones dans l’espace aérien contrôlé nécessitent des dérogations FAA Part 107 ou des Certificats d’Autorisation (COA), une coordination avec le contrôle de la circulation aérienne, et doivent généralement être effectués pendant les périodes de fermeture des pistes — ce qui réduit une partie de la flexibilité opérationnelle que les relevés par drone offriraient autrement. Cependant, la durée de relevé considérablement réduite (minutes contre heures) minimise la fenêtre de fermeture nécessaire, et les progrès dans les approbations au-delà de la ligne de visée directe (BVLOS) et les technologies de détection et d’évitement permettent progressivement une intégration plus flexible des drones dans l’environnement opérationnel aéroportuaire. +++
Le pipeline d'inspection de TarmacView intègre la méthodologie PCI pour fournir des évaluations précises et automatisées de l'état des chaussées pour les pistes, les voies de circulation et les aires de trafic.
L'indice de condition des chaussées (PCI) est un indicateur numérique de 0 (défaillant) à 100 (excellent) qui évalue l'état de surface des chaussées en fonction...
L'ASTM D5340 est la norme de référence pour la réalisation de relevés de l'indice de condition des chaussées (PCI) sur les chaussées aéroportuaires. Elle défini...
La résistance des chaussées dans l’infrastructure aéroportuaire fait référence à la capacité portante mesurée des surfaces revêtues telles que les pistes, les v...
