Les carottes de chaussée sont des échantillons cylindriques extraits de chaussées en service pour l’évaluation en laboratoire de l’épaisseur des couches, de la densité, des vides d’air, de la teneur en liant, de la résistance à la compression, du collage des couches et de la profondeur des dégradations. Les données des carottes fournissent une vérité terrain définitive pour les enquêtes forensiques, le contrôle qualité et l’évaluation de l’état des chaussées.
Une carotte de chaussée est un échantillon cylindrique de matériau de chaussée extrait par forage rotatif à l’aide d’une carotteuse équipée d’un trépan diamanté ou en acier trempé. La carotte préserve le profil vertical complet de la structure de la chaussée — de la couche de surface à travers la fondation et, lorsque la chaussée est mince, jusqu’à la plateforme. Les carottes de chaussée constituent la source la plus précieuse de preuves forensiques définitives car elles fournissent des mesures physiques directes des propriétés des matériaux que l’inspection de surface ne peut qu’estimer.
L’objectif de l’extraction de carottes de chaussée dans une enquête forensique est de valider ou infirmer les hypothèses développées à partir des relevés visuels de l’état de la chaussée. Les motifs de dégradation de surface — fissuration, orniérage, désenrobage, remontée de liant, reprises — ont chacun de multiples causes potentielles. Un échantillon de carotte révèle la cause réelle en exposant l’état du matériau en profondeur. Par exemple, une fissure de surface observée lors de l’inspection peut être causée par une rupture par fatigue due à une déformation de traction excessive à la base de la couche d’enrobé, par une fissuration remontante provenant d’une fondation traitée au ciment sous-jacente, ou par contraction thermique. L’épaisseur de couche mesurée sur une carotte indique à l’ingénieur lequel de ces mécanismes est actif. Si la couche d’enrobé est trop mince par rapport à l’épaisseur de conception, la fissure est presque certainement due à une fatigue structurelle. Si l’épaisseur est adéquate, la cause est plus probablement thermique ou remontante.
Les données de carottage constituent la vérité terrain pour étalonner et vérifier toutes les méthodes d’essais non destructifs (END) utilisées dans l’évaluation des chaussées. Les estimations d’épaisseur des couches par radar géologique (GPR) nécessitent une validation par carottage — les hypothèses de vitesse du signal GPR sont ajustées en fonction des mesures d’épaisseur réelles. Les modules rétrocalculés du déflectomètre à masse tombante (FWD) sont comparés aux modules mesurés en laboratoire sur des échantillons de carottes. Les relevés des jauges de densité nucléaires de la densité de l’enrobé en place sont corrélés avec la masse volumique apparente mesurée sur les carottes extraites. Sans étalonnage par carottage, les résultats END restent des estimations mathématiquement calculées sans vérification physique.
Le programme FHWA Long-Term Pavement Performance (LTPP), la plus grande étude de performance des chaussées jamais réalisée, repose sur des protocoles d’échantillonnage par carottes standardisés pour toutes ses sections d’essai. Le Manuel d’identification des dégradations du LTPP spécifie les exigences en matière d’échantillons de carottes pour chaque type d’investigation de dégradation — tranchées d’orniérage, vérification de la fissuration par fatigue, mesure de la profondeur des fissures thermiques et évaluation des reprises. Les données du programme montrent que la sévérité des dégradations identifiées en surface n’est pas toujours corrélée avec l’état du matériau en profondeur, soulignant pourquoi les carottes sont indispensables.

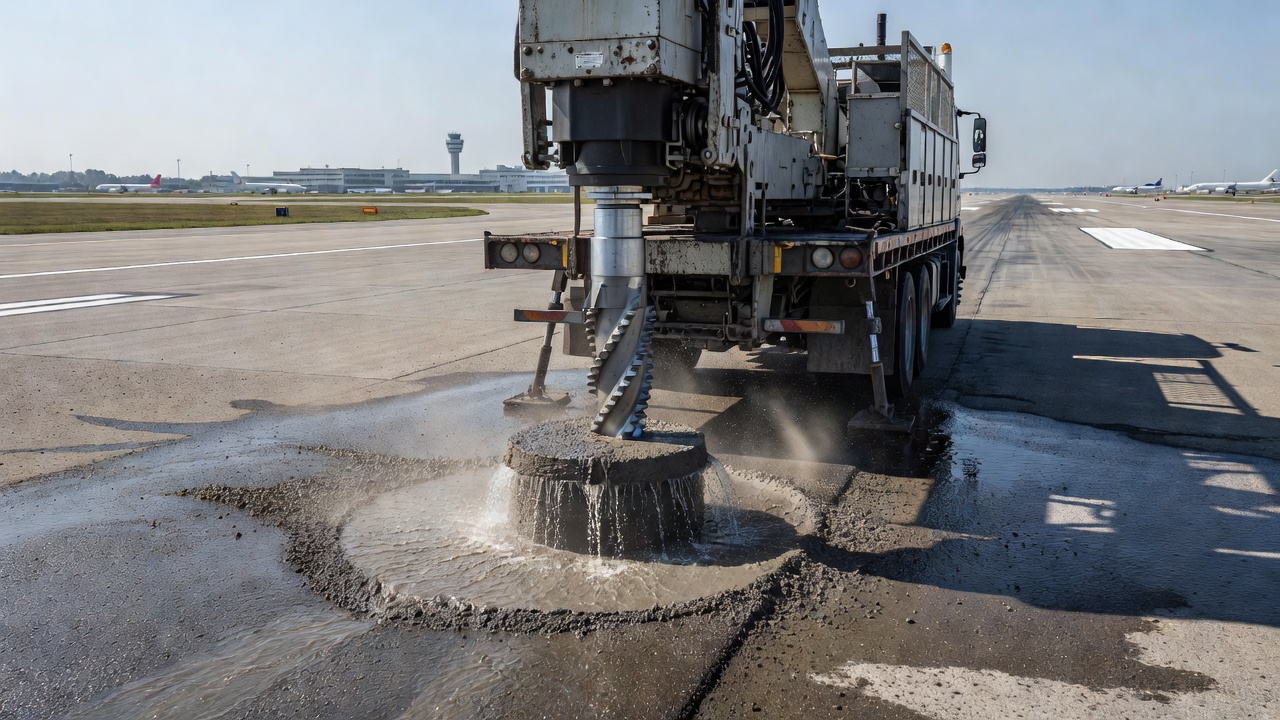

Le carottage de chaussée nécessite un équipement spécialisé capable de couper à travers les matériaux de chaussée durs et abrasifs tout en préservant l’intégrité de l’échantillon. Les trois composants essentiels de toute opération de carottage sont la carotteuse (foreuse), le trépan et le système de refroidissement.
Les carotteuses vont des unités portatives légères utilisées pour les carottes de béton de petit diamètre aux foreuses hydrauliques montées sur camion capables d’extraire des carottes de 150 mm ou plus à travers des chaussées d’enrobé et de béton de pleine profondeur. Pour la plupart des travaux d’investigation de chaussées, une carotteuse sur remorque ou sur camion avec un groupe motopropulseur à essence, diesel ou hydraulique est la norme. La foreuse doit fournir un couple de rotation et une pression d’avance suffisants pour maintenir un taux de pénétration constant sans gripper ni surchauffer le trépan.
La foreuse doit être montée sur une plateforme stable qui peut être mise de niveau sur la surface de la chaussée pour garantir que le baril de carottage pénètre perpendiculairement à la surface de la chaussée. Un écart par rapport à la perpendiculaire de plus de 5 degrés peut fracturer la carotte lors de l’extraction ou produire un spécimen avec des extrémités non parallèles nécessitant un surfaçage ou un meulage avant les essais. La plupart des carotteuses incluent un mécanisme de nivellement avec des pieds réglables et des niveaux à bulle intégrés.

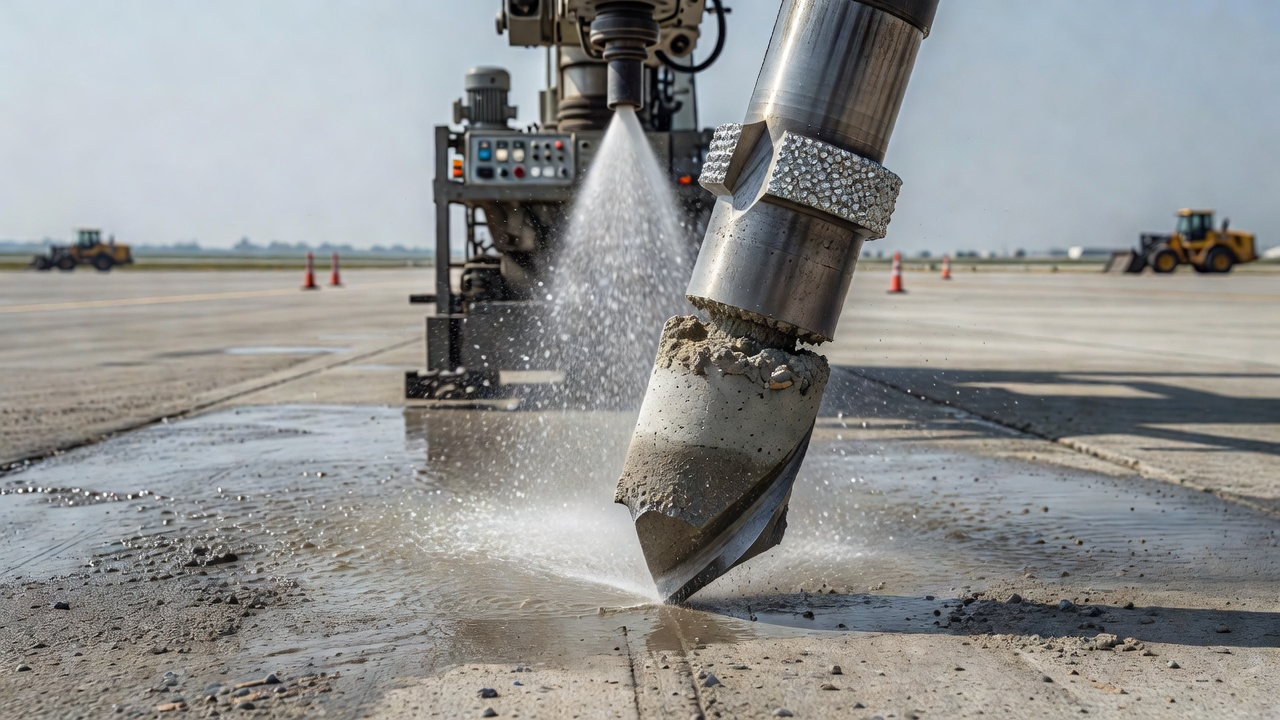

Le trépan est l’outil de coupe et le composant le plus critique du système de carottage. Pour le carottage de chaussée, le trépan est un baril creux en acier avec des segments imprégnés de diamants brasés ou soudés au laser à l’extrémité coupante. Les diamants sont des diamants synthétiques de qualité industrielle noyés dans une matrice métallique. La dureté de la matrice est adaptée au matériau de la chaussée à carotter — matrice plus tendre pour les granulats durs (la matrice s’use pour exposer des diamants frais) et matrice plus dure pour les granulats tendres (pour éviter une perte prématurée des diamants).
Les trépans sont disponibles en styles à tête ouverte et à tête fermée. Les trépans à tête ouverte ont un baril continu avec les segments de coupe en bas — ils sont utilisés lorsque la carotte doit être retirée par le haut du baril après le forage. Les trépans à tête fermée ont un baril intérieur amovible (doublure de baril de carottage) qui permet d’extraire la carotte sans basculer la foreuse. Pour l’investigation de chaussée, les trépans à tête ouverte sont plus courants car ils permettent l’observation visuelle directe de la carotte lors de l’extraction.
Les diamètres des trépans vont de 50 mm (2 pouces) à 200 mm (8 pouces), le diamètre de 100 mm (4 pouces) étant la norme pour la plupart des applications d’essais de chaussées. La norme ASTM D5361 spécifie un diamètre minimal de 100 mm pour les carottes de mélanges d’enrobés compactés. Pour les carottes de chaussée en béton testées selon ASTM C42, le diamètre préféré est de 100 mm, bien que des carottes de 50 mm puissent être utilisées lorsque la dimension maximale nominale des granulats est de 25 mm ou moins. Des diamètres plus grands (150 mm) sont spécifiés lors des essais de module dynamique (AASHTO T342) ou lorsque la carotte sera utilisée pour plusieurs procédures d’essai nécessitant un volume de matériau substantiel.
La longueur du trépan détermine la profondeur maximale d’extraction. Les trépans standard mesurent de 300 mm à 450 mm de long, ce qui est suffisant pour la plupart des structures de chaussée. Pour les carottages profonds à travers l’enrobé de pleine profondeur sur des couches de fondation granulaires épaisses, des rallonges de baril peuvent être ajoutées pour atteindre des profondeurs de 1 000 mm ou plus.
Un refroidissement à eau continu est essentiel lors du carottage. L’eau remplit trois fonctions critiques : refroidir les segments diamantés (le frottement génère une chaleur intense qui peut endommager les diamants et la matrice du trépan), lubrifier l’interface de coupe pour réduire le frottement, et évacuer les débris de coupe de la face de coupe. Sans un débit d’eau adéquat, le trépan surchauffe, les diamants se vitrifient ou se détachent, et le trépan cesse de couper efficacement.
L’alimentation en eau doit fournir un débit constant d’environ 5 à 15 litres par minute selon le diamètre du trépan et les conditions de forage. L’eau est généralement fournie à partir d’un réservoir monté sur la carotteuse. Dans les climats froids, une petite quantité de liquide lave-glace ou d’alcool isopropylique peut être ajoutée à l’eau pour éviter le gel. Le débit d’eau doit être dirigé autour de la circonférence complète du trépan, et non en un seul jet.
Certains systèmes de carottage automatisés utilisent le carottage à sec avec extraction des poussières par aspiration, mais cette méthode est moins courante pour l’investigation de chaussée en raison du risque accru de dommages thermiques à l’échantillon de carotte et au trépan.
La procédure d’extraction suit une séquence définie. La foreuse est positionnée à l’emplacement de carottage marqué et mise de niveau. La perceuse est activée et le trépan est abaissé lentement — le contact initial doit être doux pour éviter que le trépan ne saute ou ne dérive sur la surface de la chaussée. Une fois que le trépan a établi une rainure, la pression d’avance et la vitesse de rotation sont augmentées jusqu’au taux optimal pour le matériau de la chaussée.
Pour les chaussées en enrobé, des vitesses de rotation de 300 à 600 tr/min avec une pression d’avance modérée sont typiques. Pour les chaussées en béton, des vitesses de 200 à 400 tr/min avec une pression d’avance réduite sont utilisées car le béton est plus dur et plus abrasif. L’opérateur surveille le son et les sensations du forage — un changement de son indique souvent que le trépan a traversé une interface de couche dans un matériau différent.
Lorsque le trépan atteint la profondeur cible, l’opérateur arrête la pression descendante tout en maintenant la rotation, puis retire lentement le trépan. La carotte reste généralement à l’intérieur du baril. La carotte est retirée en la soulevant avec un outil extracteur de carotte ou en inclinant la foreuse et en faisant glisser la carotte sur une surface propre. La carotte est immédiatement étiquetée avec l’identifiant du projet, le numéro de la carotte, l’emplacement, la date et l’orientation (la surface supérieure marquée d’une flèche).
La sélection de l’emplacement des carottes est un processus guidé statistiquement et scientifiquement qui affecte directement la validité des conclusions de l’enquête. De mauvais emplacements de carottes peuvent produire des données trompeuses conduisant à des décisions de réhabilitation incorrectes. Les emplacements des carottes sont sélectionnés en fonction du type et de l’objectif de l’enquête.
Pour les enquêtes forensiques, l’approche standard est l’échantillonnage par paires : des carottes sont prélevées à la fois dans les zones dégradées et dans les zones de chaussée saine adjacentes. La carotte de la zone saine sert de spécimen de contrôle. La comparaison des propriétés de la carotte de la zone dégradée avec celles de la carotte de contrôle isole les facteurs matériels qui ont contribué à la dégradation. Par exemple, si la carotte de la zone dégradée montre 8 % de vides d’air tandis que la carotte de contrôle montre 4 % de vides d’air, la teneur en vides d’air plus élevée dans la zone dégradée est un facteur probablement contributif à la fissuration ou au désenrobage observé.
Le cadre d’investigation forensique FHWA LTPP spécifie des protocoles détaillés d’emplacement des carottes pour chaque type de dégradation :
| Type de dégradation | Stratégie d’emplacement des carottes | Nombre de carottes |
|---|---|---|
| Fissuration par fatigue | Au centre de la fissure + zone saine adjacente | 3 par section |
| Orniérage | Dans l’ornière + entre les ornières | 2 par voie |
| Fissuration thermique | À travers la fissure + à 300 mm de la fissure | 2 par fissure |
| Désenrobage | Au bord désenrobé + zone saine à 1 m | 2 par zone |
| Reprise | Au centre de la reprise + chaussée originale adjacente | 2 par reprise |
Pour le contrôle qualité de construction, les emplacements des carottes sont déterminés à l’aide d’un plan d’échantillonnage aléatoire pour éviter les biais de sélection. La norme ASTM D5361 met explicitement en garde contre tout écart par rapport au plan d’échantillonnage aléatoire dans les programmes de contrôle qualité à base statistique, même lorsque l’inspection visuelle identifie des zones qui semblent suspectes. Le plan aléatoire garantit que les résultats d’essai représentent correctement l’ensemble de la zone revêtue, et pas seulement les emplacements visuellement anormaux.
La fréquence d’échantillonnage pour le carottage de contrôle qualité est spécifiée dans les cahiers des charges du projet. Les fréquences typiques sont d’une carotte par 500 à 1 000 mètres carrés pour les essais de réception de densité et d’épaisseur. Pour les chaussées aéroportuaires, la circulaire FAA AC 150/5370-10H spécifie la fréquence d’échantillonnage en fonction de la quantité de matériau mis en place — généralement une carotte par jour de production ou par 500 tonnes de mélange d’enrobé.
Lors de la sélection de zones dégradées spécifiques pour le carottage, l’inspecteur doit classer le type de dégradation avant le carottage. Une carotte prélevée au centre d’une fissure longitudinale confirmera si la fissure traverse toute la couche d’enrobé ou si elle est limitée à la surface. Une carotte prélevée au niveau d’une fissure transversale révélera si la fissure est remontante (se propageant depuis une couche sous-jacente) ou thermique (s’amorçant en surface).
Les emplacements des carottes doivent être clairement documentés avec des photographies, des coordonnées GPS, des mesures de station et de déport, et un croquis montrant la position par rapport aux caractéristiques de dégradation visibles. La documentation doit être suffisante pour qu’un futur investigateur puisse localiser l’emplacement exact de la carotte des années plus tard.
Une fois que les carottes d’enrobé arrivent au laboratoire, elles subissent une batterie d’essais qui révèlent les propriétés des matériaux de chaque couche de chaussée et la qualité des collages intercouches.

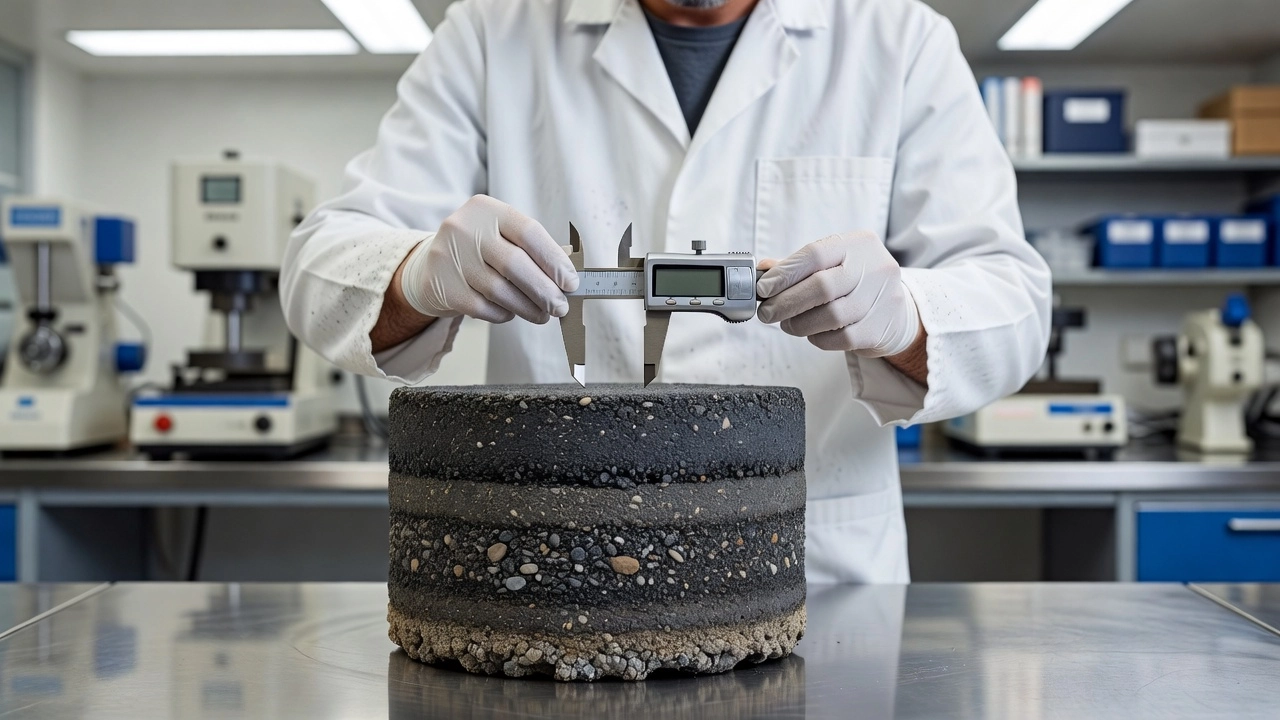

La première et la plus fondamentale des mesures est l’épaisseur des couches. La norme ASTM D3549/D3549M (Méthode d’essai standard pour l’épaisseur ou la hauteur des spécimens d’enrobé compacté) spécifie la procédure. Pour les carottes cylindriques, quatre mesures sont prises à environ un quart de tour sur la périphérie de la carotte à l’aide d’un pied à coulisse précis à 0,1 mm. Les quatre mesures sont moyennées pour obtenir l’épaisseur moyenne.
Si la carotte est constituée de plusieurs couches (par exemple, une couche de roulement, une couche de liaison et une couche de base), les interfaces entre couches doivent être identifiées et l’épaisseur de chaque couche mesurée séparément. Les interfaces de couches sont visuellement distinctes par les changements de taille de granulats, de couleur ou la présence d’une ligne de résidu de couche d’accrochage. Lorsque les interfaces ne sont pas clairement visibles, le laboratoire peut utiliser un scanner haute résolution ou l’imagerie aux rayons X pour identifier les limites des couches.
L’épaisseur mesurée est comparée à l’épaisseur de conception spécifiée dans les documents de construction. Un déficit d’épaisseur de plus de 10 % est généralement considéré comme significatif et peut déclencher un ajustement de paiement ou nécessiter une évaluation structurelle.
La masse volumique apparente (Gmb) de la carotte est déterminée par la méthode de la surface saturée sèche (SSD) selon ASTM D2726. La carotte est séchée à masse constante, pesée à sec, puis immergée dans l’eau pour mesurer la masse immergée. La carotte est ensuite retirée, l’humidité de surface est essuyée jusqu’à un état de surface saturée sèche, et la masse SSD est mesurée. La masse volumique apparente est calculée comme suit :
Gmb = Masse sèche / (Masse SSD — Masse immergée)
La densité en place est ensuite calculée en multipliant la masse volumique apparente par la densité de l’eau (1 000 kg/m³ ou 62,4 lb/p³). La densité mesurée est comparée à la densité maximale théorique cible (DMT) déterminée à partir du même mélange selon ASTM D2041 (méthode Rice). Le pourcentage de compactage est calculé comme suit :
% Compactage = (Densité en place / DMT) × 100
Les critères d’acceptation typiques pour le compactage des enrobés sont de 92 % à 96 % de la DMT, selon les spécifications du projet et la couche de chaussée. Pour les chaussées aéroportuaires, les spécifications FAA exigent 96 % à 98 % de la DMT pour les couches de surface.
Les vides d’air dans l’enrobé compacté sont calculés à partir de la masse volumique apparente et de la masse volumique maximale théorique selon ASTM D3203 :
Vides d’air (%) = [1 — (Gmb / Gmm)] × 100
Où Gmm est la masse volumique maximale théorique du mélange de chaussée (mesurée selon ASTM D2041 sur le mélange en vrac échantillonné pendant la construction).
Les vides d’air sont le plus important indicateur de qualité du compactage. Les vides d’air optimaux pour les chaussées en enrobé nouvellement construites se situent entre 3 % et 7 %. Des vides d’air inférieurs à 3 % indiquent un surcompactage, ce qui peut entraîner une remontée de liant (resuage) à la surface, réduisant l’adhérence. Des vides d’air supérieurs à 7 % indiquent un compactage insuffisant, permettant à l’eau et à l’air de pénétrer dans le mélange, accélérant le vieillissement oxydatif et les dommages dus à l’humidité. Des vides d’air supérieurs à 8 % augmentent significativement le risque de défaillance prématurée de la chaussée en réduisant la résistance du mélange à la fissuration par fatigue et à l’orniérage.
Pour les enquêtes forensiques, la distribution verticale des vides d’air dans la carotte peut être mesurée en coupant la carotte en tranches de 25 mm d’épaisseur et en testant chaque tranche individuellement. Cela révèle si un mauvais compactage est concentré en surface, en profondeur ou aux interfaces de couches.
La teneur en liant d’enrobé (le pourcentage de ciment bitumineux par rapport au poids total du mélange) est déterminée par la méthode du four à ignition selon AASHTO T308 (ASTM D6307). La carotte est décomposée en particules individuelles (non broyées) et placée dans un four à 540 °C. Le liant est brûlé, laissant le granulat minéral. La perte de masse est corrigée pour la perte d’humidité du granulat et pour le facteur de correction de perte par ignition du granulat (déterminé lors de la formulation du mélange). La teneur en liant est calculée comme la perte de masse corrigée divisée par la masse de l’échantillon original.
La teneur en liant est comparée à la valeur cible de la formule de mélange de chantier (JMF). Les tolérances sont généralement de ±0,3 % à ±0,5 % de la cible, selon les spécifications de l’agence. Une teneur en liant trop élevée peut provoquer du resuage, de l’orniérage et une réduction de l’adhérence. Une teneur en liant trop faible donne un mélange sec et cassant sujet au désenrobage, à la fissuration et aux dommages dus à l’humidité.
Après le retrait du liant, la granularité des granulats des granulats récupérés peut être déterminée par analyse granulométrique (ASTM C136). La granularité récupérée est comparée au fuseau granulométrique de la JMF. Des écarts significatifs indiquent une ségrégation des granulats ou des problèmes de production du mélange.
La résistance du collage entre couches d’enrobé adjacentes est un facteur de performance critique souvent négligé. Une couche de roulement mal collée se comporte structurellement comme deux couches minces indépendantes plutôt que comme une seule couche composite épaisse, ce qui entraîne une réduction significative de la durée de vie en fatigue.
La résistance du collage est généralement mesurée à l’aide de l’essai de cisaillement direct ou de l’essai d’arrachement par traction (ASTM C1583 modifié pour l’enrobé). Dans l’essai de cisaillement direct, la carotte est placée dans un appareil de cisaillement et une charge horizontale est appliquée au niveau du plan d’interface jusqu’à rupture. La contrainte de cisaillement maximale à la rupture est enregistrée comme résistance du collage.
| Qualité du collage | Résistance au cisaillement (MPa) | Interprétation |
|---|---|---|
| Excellente | > 1,0 | Collage total — la couche de roulement se comporte comme un monolithe |
| Bonne | 0,7 — 1,0 | Collage adéquat pour le trafic normal |
| Moyenne | 0,4 — 0,7 | Durée de vie en fatigue réduite prévisible |
| Médiocre | 0,2 — 0,4 | Décollement probable sous trafic — réhabilitation nécessaire |
| Rupture | < 0,2 | Délamination complète — les couches sont indépendantes |
Une carotte qui se sépare à l’interface lors de l’extraction est une preuve directe de rupture de collage. Aucun essai en laboratoire n’est nécessaire — le collage est nul.
Les carottes de chaussée en béton nécessitent des procédures d’essai différentes de celles des carottes d’enrobé. Le béton est un matériau rigide et cassant, et les essais se concentrent sur la capacité structurelle, l’intégrité du matériau et les indicateurs de durabilité.
L’épaisseur des carottes de béton est mesurée selon ASTM C174 (Méthode d’essai standard pour la mesure de l’épaisseur des éléments en béton à l’aide de carottes de béton forées). La longueur de la carotte est mesurée le long de son axe à l’aide d’un pied à coulisse ou d’un comparateur de longueur avec une précision de 0,25 mm. Les extrémités doivent être propres et exemptes de particules libres avant la mesure.
Pour les chaussées en béton, l’épaisseur mesurée est comparée à l’épaisseur de conception. L’ACI 318 exige que l’épaisseur mesurée moyenne soit au moins égale à l’épaisseur de conception et qu’aucune mesure individuelle ne soit inférieure à l’épaisseur de conception moins 6 mm. Les déficits d’épaisseur dans les chaussées en béton sont critiques car la contrainte de flexion dans une dalle en béton est inversement proportionnelle au carré de l’épaisseur de la dalle.
La résistance à la compression des carottes de béton est déterminée selon ASTM C42 (Méthode d’essai standard pour l’obtention et l’essai de carottes forées et de poutres sciées en béton) avec essai selon ASTM C39 (Méthode d’essai standard pour la résistance à la compression de spécimens cylindriques en béton).
Les extrémités de la carotte doivent être préparées par meulage ou surfaçage au soufre pour garantir qu’elles sont planes, perpendiculaires à l’axe et parallèles entre elles à 0,05 mm près. La carotte est ensuite chargée en compression à une vitesse de 0,25 ± 0,05 MPa/s jusqu’à rupture.
La résistance à la compression mesurée est corrigée pour le rapport longueur/diamètre (L/D). Une carotte avec un rapport L/D de 2,0 a un facteur de correction de 1,00. Pour un rapport L/D inférieur à 1,75, la résistance mesurée est multipliée par un facteur de correction selon ASTM C42 :
| Rapport L/D | Facteur de correction |
|---|---|
| 2,00 | 1,00 |
| 1,75 | 0,98 |
| 1,50 | 0,96 |
| 1,25 | 0,93 |
| 1,00 | 0,87 |
La résistance à la compression de la carotte est comparée à la résistance de conception spécifiée (f’c). L’ACI 318 fournit des critères d’acceptation pour l’évaluation de la résistance des carottes : si la résistance moyenne des carottes de trois carottes est d’au moins 85 % de f’c et qu’aucune carotte individuelle n’est inférieure à 75 % de f’c, le béton est considéré comme structurellement adéquat. Si ces critères ne sont pas respectés, une investigation supplémentaire (pétrographie, essai de charge in situ) est requise.
L’examen pétrographique selon ASTM C856 (Pratique standard pour l’examen pétrographique du béton durci) est l’outil le plus puissant pour diagnostiquer les problèmes de matériaux du béton. Un pétrographe examine une lame mince (d’environ 25 microns d’épaisseur) coupée dans la carotte de béton au microscope polarisant. L’examen peut identifier :
La pétrographie est essentielle pour déterminer la cause profonde des dégradations des chaussées en béton. Une fissure de surface peut être causée par la RAS (fissures remplies de gel rayonnant à partir des particules de granulats), par des dommages de gel-dégel (microfissuration parallèle près de la surface) ou par une surcharge structurelle (fissuration verticale sur toute la profondeur).
La pénétration des ions chlorure est mesurée sur les carottes de béton extraites de chaussées exposées aux sels de déverglaçage ou aux environnements marins. La carotte est broyée par incréments de profondeur de 10 mm à 25 mm et la poudre de chaque incrément est analysée pour la teneur en chlorure soluble dans l’acide selon ASTM C1152.
Le profil de chlorures montre la concentration de chlorures en fonction de la profondeur depuis la surface. Le profil est comparé au seuil de chlorure pour l’initiation de la corrosion de l’acier noyé (typiquement 0,05 % à 0,15 % en poids du béton pour les armatures conventionnelles, ou 0,2 % pour l’acier précontraint). Les profils de chlorures permettent également le calcul du coefficient de diffusion apparent des chlorures, qui peut être utilisé pour estimer le temps restant avant l’initiation de la corrosion.

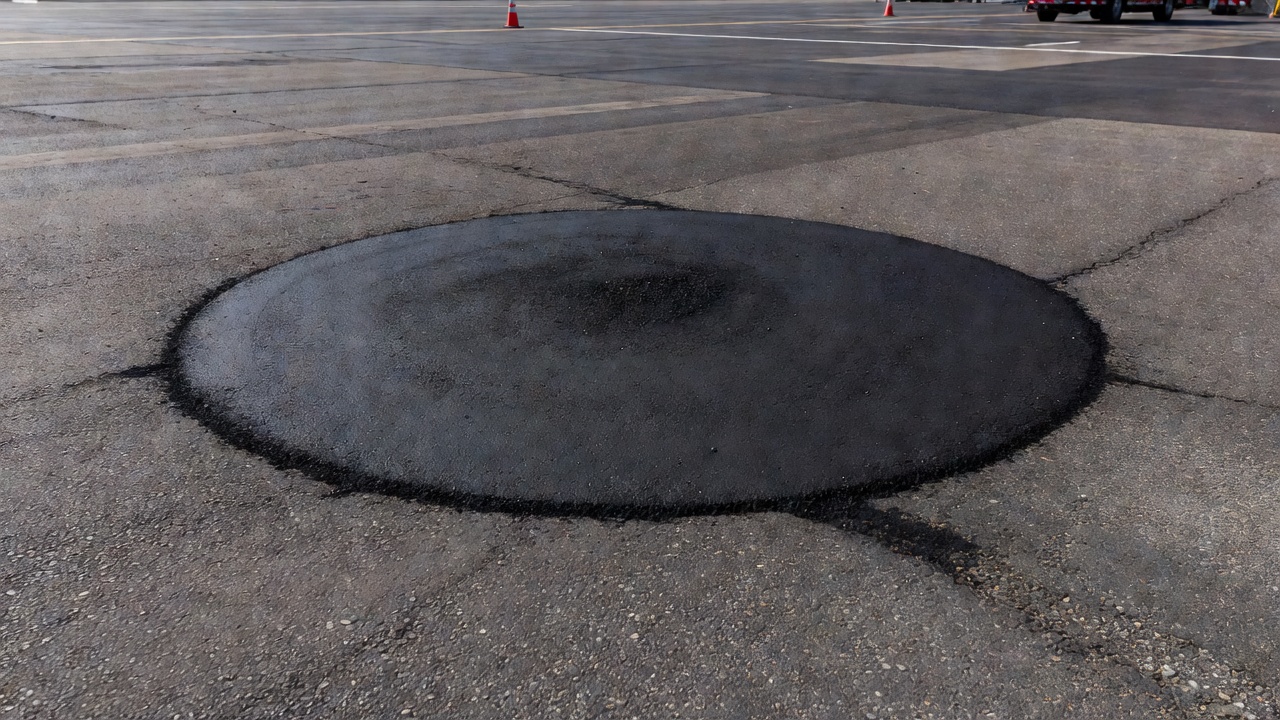

Chaque trou de carotte crée une discontinuité dans la surface de la chaussée qui doit être réparée immédiatement pour empêcher l’infiltration d’eau, l’écaillage des bords et les risques de débris d’objets étrangers (FOD) — particulièrement critique sur les chaussées aéroportuaires.
La procédure de réparation des trous de carotte dans les chaussées en enrobé suit les étapes suivantes :
Pour les réparations temporaires, des matériaux de rapiéçage à froid ou propriétaires peuvent être utilisés, mais la réparation doit être inspectée avant la réouverture de la chaussée au trafic et remplacée par une réparation permanente dans les 30 jours.
Pour les chaussées en béton :
Pour les chaussées aéroportuaires, la circulaire FAA AC 150/5380-6B exige que les réparations des trous de carotte soient inspectées et approuvées par le personnel d’ingénierie de l’aéroport avant la remise en service de la chaussée.
L’interprétation des résultats d’essai des carottes nécessite une comparaison avec les critères d’acceptation établis et une compréhension de la façon dont les propriétés des matériaux sont liées à la performance des chaussées.
| Propriété | Méthode d’essai | Plage d’acceptation typique |
|---|---|---|
| Épaisseur | ASTM D3549 | Conception ± 10 % |
| Compactage (% DMT) | ASTM D2726/D2041 | 92 % — 98 % |
| Vides d’air | ASTM D3203 | 3 % — 7 % |
| Teneur en liant | AASHTO T308 | JMF ± 0,4 % |
| VMA (Vides dans le granulat minéral) | AASHTO R35 | 13 % — 16 % min |
| VFA (Vides remplis de bitume) | AASHTO R35 | 65 % — 75 % |
| Résistance au cisaillement du collage | Cisaillement direct | > 0,5 MPa |
| Propriété | Méthode d’essai | Plage d’acceptation typique |
|---|---|---|
| Épaisseur | ASTM C174 | Conception ± 6 mm |
| Résistance à la compression (moy.) | ASTM C42/C39 | ≥ 85 % de f’c |
| Résistance à la compression (indiv.) | ASTM C42/C39 | ≥ 75 % de f’c |
| Teneur en air (béton durci) | ASTM C457 | 4 % — 8 % |
| Facteur d’espacement des vides d’air | ASTM C457 | < 0,20 mm |
| Chlorure à la profondeur des armatures | ASTM C1152 | < 0,05 % (conventionnel) |
La véritable valeur de l’analyse des carottes émerge lorsque les propriétés des carottes sont corrélées avec les dégradations de surface de la chaussée. Les corrélations typiques incluent :
Les résultats des carottes doivent toujours être interprétés dans le contexte du relevé visuel de l’état de la chaussée. L’inspection visuelle documente l’expression de surface de la dégradation ; la carotte révèle la cause sous-jacente. La combinaison des deux fournit un diagnostic complet.
Le processus de corrélation suit cette séquence :
Exemple : Un relevé visuel identifie une fissuration de fatigue modérée (fissuration en mailles) dans 15 % de la zone de roulement d’une chaussée en enrobé de 10 ans. Les hypothèses sont : (1) la couche d’enrobé est trop mince, (2) la fondation est faible, (3) l’enrobé a vieilli et est devenu cassant, ou (4) la plateforme est saturée. Les carottes prélevées dans la zone fissurée montrent que la couche d’enrobé a une épaisseur de 100 mm (l’épaisseur de conception était de 150 mm) — l’hypothèse 1 est confirmée. La carotte ne montre aucun signe de désenrobage (excluant les dommages d’humidité), et la densité et les vides d’air sont acceptables. La conclusion est une fatigue structurelle due à une épaisseur inadéquate, nécessitant une couche de roulement d’épaisseur suffisante pour répondre aux exigences de conception structurelle.
L’échantillonnage par carottes sur les chaussées aéroportuaires suit des exigences plus strictes que l’échantillonnage sur les chaussées routières en raison des conséquences plus élevées en matière de sécurité et d’exploitation d’une défaillance de chaussée. L’Annexe 14 de l’OACI — Aérodromes exige que les chaussées aéroportuaires soient inspectées et évaluées périodiquement, et l’échantillonnage par carottes fait partie intégrante des programmes complets d’évaluation des chaussées.
La circulaire consultative de la FAA AC 150/5370-10H (Spécifications standard pour la construction d’aéroports) spécifie les exigences d’échantillonnage et d’essai des matériaux pour la construction des chaussées aéroportuaires. La circulaire exige des carottes pour la vérification de la densité, de l’épaisseur et des vides d’air. Les critères d’acceptation sont plus stricts que pour les chaussées routières — les chaussées aéroportuaires en enrobé nécessitent généralement un compactage de 96 % à 98 % (contre 92 % pour les routes) en raison des pressions de pneus et des fréquences de chargement plus élevées.
La circulaire consultative de la FAA AC 150/5320-6G (Conception et évaluation des chaussées aéroportuaires) fournit des conseils sur les procédures d’évaluation des chaussées qui incluent l’échantillonnage par carottes. La circulaire spécifie qu’une évaluation de chaussée doit inclure :
Le Doc 9157 de l’OACI — Manuel de conception d’aérodromes, Partie 3 : Chaussées décrit le rôle du carottage dans les programmes d’évaluation des chaussées aéroportuaires. Le manuel spécifie que les carottes doivent être prélevées à des emplacements qui représentent à la fois l’état typique de la chaussée et les zones les plus dégradées. Pour les pistes, les carottes doivent être prélevées à plusieurs endroits le long de la piste et sur toute sa largeur pour capturer la variation des charges (zone de toucher des roues, milieu de piste, zone de roulage).
La méthode ACR-PCR de l’OACI (Classification des avions — Classification des chaussées) pour le rapport de résistance des chaussées aéroportuaires n’exige pas directement de carottes, mais la détermination du PCR est basée sur des données d’évaluation de la chaussée qui incluent l’épaisseur des couches et les propriétés des matériaux dérivées des essais sur carottes. La précision du PCR dépend directement de la précision des données d’entrée, et les données de carottage fournissent les informations les plus précises sur l’épaisseur des couches et les propriétés des matériaux.
Le carottage sur les aérodromes actifs nécessite une coordination opérationnelle spéciale :
L’extraction et les essais des carottes de chaussée sont régis par un ensemble complet de normes internationales. Le tableau ci-dessous résume les normes clés :
| Norme | Titre | Application |
|---|---|---|
| ASTM D5361 | Échantillonnage des mélanges d’enrobés compactés pour essais en laboratoire | Procédure d’extraction des carottes, diamètre minimal (100 mm), équipement |
| ASTM D3549 | Épaisseur ou hauteur de spécimens d’enrobé compacté | Mesure de l’épaisseur des couches sur carottes d’enrobé |
| ASTM C42/C42M | Obtention et essai de carottes forées et de poutres sciées en béton | Extraction de carottes de béton et essais de résistance |
| ASTM C174/C174M | Mesure de la longueur des carottes de béton forées | Mesure de la longueur des carottes de béton |
| ASTM D2726 | Masse volumique apparente et densité des mélanges d’enrobés compactés | Méthode SSD pour la densité |
| ASTM D3203 | Pourcentage de vides d’air dans les mélanges d’enrobés compactés | Calcul des vides d’air à partir de Gmb et Gmm |
| ASTM D2041 | Masse volumique maximale théorique et densité des mélanges d’enrobés | Méthode Rice pour Gmm |
| ASTM D6307 | Teneur en enrobé des mélanges bitumineux par méthode d’ignition | Teneur en liant (identique à AASHTO T308) |
| AASHTO T308 | Détermination de la teneur en liant d’enrobé par méthode d’ignition | Teneur en liant (identique à ASTM D6307) |
| ASTM C39/C39M | Résistance à la compression de spécimens cylindriques en béton | Essai de résistance des carottes de béton |
| ASTM C856 | Examen pétrographique du béton durci | Diagnostic des matériaux du béton |
| ASTM C457 | Détermination microscopique du système de vides d’air dans le béton durci | Évaluation de l’entraînement d’air |
| ASTM C1152 | Chlorure soluble dans l’acide dans le mortier et le béton | Profilage des chlorures |
| ASTM C1583 | Résistance à la traction des surfaces en béton par méthode d’arrachement | Résistance du collage (béton et enrobé) |
| ASTM D698 | Caractéristiques de compactage des sols en laboratoire selon l’effort standard | Référence Proctor de densité |
| ASTM D1557 | Caractéristiques de compactage des sols en laboratoire selon l’effort modifié | Référence Proctor modifié |
| AASHTO R35 | Conception volumétrique Superpave pour mélanges d’enrobés | Référence VMA/VFA |
| FAA AC 150/5370-10H | Spécifications standard pour la construction d’aéroports | Exigences d’échantillonnage des chaussées aéroportuaires |
| FAA AC 150/5380-6B | Lignes directrices et procédures pour l’entretien des chaussées aéroportuaires | Procédures de réparation des trous de carotte |
| OACI Annexe 14 | Aérodromes — Volume 1 : Conception et exploitation technique des aérodromes | Évaluation des chaussées aéroportuaires |
| OACI Doc 9157 | Manuel de conception d’aérodromes — Partie 3 : Chaussées | Évaluation des chaussées incluant le carottage |
Les carottes de chaussée restent le gold standard pour l’obtention de preuves physiques de l’état des chaussées. Aucune méthode d’essai non destructif ne peut remplacer complètement la mesure directe des propriétés des matériaux que fournissent les carottes. Lorsqu’elles sont correctement extraites, documentées et testées, les carottes de chaussée fournissent les données définitives nécessaires pour prendre des décisions éclairées en matière de gestion des chaussées, de réhabilitation et d’enquête forensique.
