Reconstruction de Chaussée

Qu’est-ce que la Reconstruction de Chaussée ?

Reconstruction de Chaussée est l’enlèvement complet et le remplacement de l’ensemble de la structure de la chaussée — y compris la couche de surface, la couche de fondation, la sous-fondation et, lorsque nécessaire, la plateforme support — pour restaurer la chaussée à un état équivalent à une construction neuve. Selon la Circulaire Consultative FAA 150/5320-6G (Conception et Évaluation des Chaussées Aéroportuaires) , la reconstruction est l’intervention la plus extensive sur une chaussée, effectuée lorsque celle-ci a atteint son état terminal et que toutes les autres stratégies de réhabilitation — rechargements, réparations sur toute l’épaisseur ou recyclage — ne sont plus techniquement réalisables ou économiquement justifiées.

L’Organisation de l’Aviation Civile Internationale (OACI) traite de la reconstruction des chaussées à travers l’Annexe 14 — Aérodromes, Volume I (Conception et Exploitation Technique des Aérodromes) et le Manuel de Conception d’Aérodromes (Doc 9157, Partie 3 — Chaussées) . L’OACI exige que les chaussées des aérodromes soient maintenues dans un état garantissant la sécurité des opérations aériennes. Lorsque les chaussées se détériorent au-delà du point où l’entretien et la réhabilitation peuvent restaurer une capacité structurelle adéquate, la reconstruction devient la seule option pour se conformer à l’exigence de l’OACI selon laquelle les chaussées doivent supporter l’aéronef de conception sans induire de dommages structurels à l’aéronef ou à la chaussée elle-même.

La décision de reconstruire une chaussée représente un investissement en capital majeur qui coûte généralement 3 à 5 fois plus cher que la réhabilitation par unité de surface. Pour les chaussées aéroportuaires, les coûts de reconstruction dans les grands aéroports hubs peuvent varier de 50 à 200 dollars par yard carré selon le type de chaussée, l’épaisseur, les coûts des matériaux et les conditions du site. Le coût total du projet doit également tenir compte des impacts opérationnels, des exigences de phasage, des ajustements de l’éclairage de sol de l’aérodrome, des modifications des aides à la navigation et du coût du maintien des opérations aéroportuaires pendant la construction.

La distinction fondamentale entre la reconstruction et les autres interventions sur chaussée réside dans l’étendue de l’enlèvement et du remplacement. La réhabilitation laisse tout ou partie de la structure existante de la chaussée en place et prolonge sa durée de vie. La reconstruction enlève tout et repart de la plateforme support, réinitialisant ainsi la durée de vie de la chaussée à zéro et offrant la durée de vie de conception d’origine complète — généralement 20 ans minimum selon les exigences de la FAA, le programme de Durée de Vie Prolongée des Chaussées Aéroportuaires de la FAA visant 40 ans pour les pistes des grands aéroports hubs grâce à des matériaux améliorés, des conceptions plus épaisses et un contrôle qualité renforcé.

Définition et Distinction avec la Réhabilitation

La circulaire FAA AC 150/5320-6G fournit le cadre réglementaire faisant autorité pour distinguer la réhabilitation de la reconstruction des chaussées aéroportuaires. La Section 4.3 définit la Réhabilitation comme « le remplacement d’une partie des couches structurelles de la chaussée. Il est généralement plus rentable de réhabiliter une chaussée tôt dans sa vie avant que des dommages structurels importants ne se soient produits. » La Section 4.4 définit la Reconstruction comme l’enlèvement complet et le remplacement de la structure de la chaussée, entrepris lorsque la chaussée n’est plus viable pour la réhabilitation.

Les directives du Programme de Gestion des Chaussées (PMP) de la FAA dans l’AC 150/5380-7B illustrent le cadre décisionnel à travers la Courbe du Cycle de Vie de l’État de la Chaussée (Figure 1 de l’AC). Cette courbe montre que la chaussée se détériore lentement pendant la majeure partie de sa vie (zone d’état « bon »), puis atteint un état critique à partir duquel la détérioration s’accélère rapidement — la zone de transition de « passable » à « mauvais ». Le moment idéal pour une réhabilitation majeure se situe juste au moment où la chaussée atteint ce point d’état critique. Si la chaussée est laissée à se détériorer au-delà de ce point vers un état « mauvais » ou « défaillant » (généralement PCI inférieur à 40-55 selon le seuil de l’agence), la détérioration s’accélère et la chaussée entre dans un état où la réhabilitation ne peut plus restaurer des performances structurelles adéquates, faisant de la reconstruction la seule option viable.

La méthodologie de l’Indice de Condition de Chaussée (PCI) selon l’ASTM D5340 (Méthode d’Essai Standard pour les Relevés d’Indice de Condition des Chaussées Aéroportuaires) fournit la base quantitative de cette décision. L’échelle PCI va de 0 (défaillant) à 100 (excellent). Les chaussées avec un PCI supérieur à 70 sont généralement candidates à un entretien préventif tel que le scellement de fissures, l’enduisage ou les rechargements minces. Les chaussées avec un PCI entre 40 et 70 sont candidates à une réhabilitation structurelle telle que des rechargements (généralement 75-150 mm d’enrobé bitumineux) ou des réparations sur toute l’épaisseur de zones localisées endommagées. Les chaussées avec un PCI inférieur à 40, présentant particulièrement des dégradations structurelles telles que du faïençage, du pompage, de l’orniérage de plus de 25 mm ou des fissures de bord, sont généralement au-delà du point où la réhabilitation est rentable et nécessitent une reconstruction.

La FHWA (Federal Highway Administration) fournit des directives supplémentaires à travers son étude Mesures de Performance des Chaussées et Prévisions (FHWA-HRT-17-095), qui définit un système de double notation basé sur la Durée de Vie Fonctionnelle Restante (RFP) et la Durée de Vie Structurelle Restante (RSP) . Les chaussées avec une RSP inférieure à 2 ans (CS 1a — « Très Mauvaise ») sont classées comme nécessitant une reconstruction dans le système à cinq niveaux d’état (CS). Les valeurs seuil de la FHWA pour la reconstruction sont généralement un IRI (Indice de Rugosité International) dépassant 2,7 m/km (172 pouces/mille), un faïençage dépassant 180 m² par 0,1 km (3 168 pi² par 0,1 mille) ou un orniérage dépassant 12,5 mm (0,5 pouce), selon le type de dégradation spécifique et la classification de la chaussée.

La distinction clé entre la réhabilitation et la reconstruction peut être résumée par quatre critères :

Quand la Reconstruction est Justifiée

La décision de recommander la reconstruction plutôt que la réhabilitation repose sur une évaluation systématique de l’état de la chaussée, de sa capacité structurelle et du coût du cycle de vie. Le processus d’évaluation suit le cadre établi dans la Circulaire FAA AC 150/5320-6G, Chapitre 4 (Entretien, Réhabilitation et Reconstruction des Chaussées) et l’AC 150/5380-7B (Programme de Gestion des Chaussées Aéroportuaires) .

PCI (Indice de Condition de Chaussée) Inférieur au Seuil

L’Indice de Condition de Chaussée (PCI) est l’outil de criblage principal pour déterminer si la reconstruction doit être envisagée. Selon l’ASTM D5340, le PCI est calculé à partir d’un relevé visuel qui identifie le type, la sévérité et la densité des dégradations de la chaussée. Le PCI est exprimé comme une valeur numérique de 0 à 100 :

La plupart des exploitants aéroportuaires établissent un seuil de PCI minimum acceptable — généralement PCI 55-70 — en dessous duquel les chaussées sont programmées pour réhabilitation ou reconstruction. Lorsque le PCI descend en dessous de 40, la chaussée est généralement entrée dans un état de détérioration rapide où le coût de la réhabilitation se rapproche du coût de la reconstruction, faisant de la reconstruction l’option recommandée. Les directives du PMP de la FAA (AC 150/5380-7B, Figure 1) illustrent que le coût de la réhabilitation d’une chaussée en état « mauvais » est 4 à 5 fois plus élevé que sa préservation en état « bon », et au moment où la chaussée atteint l’état « défaillant », le coût de la réhabilitation dépasse souvent le coût de la reconstruction.

Défaillance Structurelle

La défaillance structurelle est caractérisée par des dégradations liées aux charges qui indiquent que la chaussée ne peut plus répartir les charges des aéronefs ou des véhicules vers la plateforme support sans contrainte excessive. Les principaux types de dégradation indiquant une défaillance structurelle comprennent :

Faïençage (Fatigue) — fissures interconnectées formant un réseau de polygones ressemblant à une peau d’alligator, causé par des sollicitations de trafic répétées dépassant la résistance à la fatigue de la chaussée. Lorsque le faïençage couvre plus de 30-50 % de la surface de la chaussée à sévérité moyenne ou élevée (niveaux de sévérité ASTM D5340), la structure de la chaussée a structurellement défailli et la reconstruction est généralement nécessaire.

Orniérage — déformation permanente dans les voies de roue causée par la consolidation ou le mouvement latéral des couches de chaussée. Un orniérage de plus de 25 mm (1 pouce) qui ne peut être corrigé par fraisage et rechargement seul indique une défaillance structurelle de la fondation ou de la plateforme support. Dans les chaussées aéroportuaires, un orniérage dépassant 12 mm (0,5 pouce) à sévérité élevée est considéré comme structurellement significatif selon les directives de la FAA.

Pompage — l’éjection d’eau et de fines particules de sol depuis sous la chaussée à travers les fissures ou les joints sous l’effet des charges de trafic. Le pompage indique une défaillance et une érosion de la plateforme support, et nécessite généralement une reconstruction avec un drainage amélioré et une stabilisation de la plateforme support.

Ressaut — déplacement vertical aux joints des chaussées en béton causé par l’érosion du matériau de sous-fondation sous la dalle d’approche, combiné aux charges de trafic. Un ressaut dépassant 6 mm (0,25 pouce) à sévérité élevée indique une défaillance structurelle nécessitant la reconstruction des chaussées rigides.

Défaillance de la Plateforme Support

La défaillance de la plateforme support est la cause la plus fondamentale nécessitant une reconstruction car, sans une plateforme support compétente, aucune structure de chaussée — quelle que soit son épaisseur — ne peut fonctionner correctement. La défaillance de la plateforme support est identifiée par :

Essais de Capacité Portante — utilisant l’essai d’Indice Portant Californien (CBR) selon l’ASTM D1883 ou le Pénétromètre Dynamique à Cône (DCP) selon l’ASTM D6951. Selon la circulaire FAA AC 150/5320-6G, les sols de plateforme support avec un CBR inférieur à 3 sont généralement inadaptés au soutien des chaussées aéroportuaires sans stabilisation. Les valeurs CBR de conception pour les plateformes support des chaussées aéroportuaires varient généralement de 5 à 20, avec des valeurs CBR plus élevées requises pour les chaussées desservant des aéronefs plus lourds.

Essais de Plaque — selon l’AASHTO T 222 ou l’ASTM D1195, mesurant le module de réaction du sol (valeur k) pour la conception de chaussées rigides ou le module résilient (Mr) pour la conception de chaussées souples selon le Guide de Conception Mécanistique-Empirique des Chaussées de l’AASHTO.

Classification des Sols — selon l’AASHTO M 145 (Classification des Sols et des Mélanges Sol-Agrégats pour la Construction Routière) ou le Système Unifié de Classification des Sols (USCS) selon l’ASTM D2487. Les sols classés comme A-6 (argileux), A-7 (argileux très plastique), CH (argile à haute plasticité) ou OH (argile organique) sont susceptibles de subir des changements de volume, du gonflement au gel ou une perte de résistance lorsqu’ils sont humides, et peuvent nécessiter une stabilisation ou un enlèvement et remplacement pendant la reconstruction.

Condition de Multi-Rechargements

Les chaussées qui ont reçu plusieurs traitements de rechargement au cours de leur durée de vie accumulent souvent une épaisseur si excessive que le niveau de la surface s’est élevé au-dessus des structures de drainage adjacentes, des bordures ou des niveaux d’accotement. Chaque rechargement élève la surface de 50-100 mm, et après 3-4 rechargements (300-400 mm d’augmentation totale d’élévation), le profil de la chaussée peut créer des problèmes de drainage, des problèmes de distance de visibilité ou des restrictions de charge sur les ponts et les structures. Cette condition — connue sous le nom de niveau de roulement — nécessite une reconstruction pour rétablir l’élévation et le profil appropriés de la chaussée.

Changement de Type de Chaussée

Lorsqu’une agence aéroportuaire ou routière décide de changer le type de chaussée (par exemple, convertir une chaussée souple en asphalte existante en une chaussée rigide en béton, ou vice versa), la reconstruction est nécessaire car le comportement structurel et les mécanismes de défaillance de chaque type de chaussée sont fondamentalement différents. Un rechargement en asphalte sur du béton existant (blanchiment inversé) ou un rechargement en béton sur de l’asphalte existant ne peut pas être simplement appliqué sans traiter l’ensemble de la structure. Une reconstruction partielle ou une reconstruction sur toute l’épaisseur est généralement nécessaire pour la conversion de type.

Étapes du Processus de Reconstruction

La reconstruction de chaussée suit un processus systématique et phasé qui est documenté dans les plans et spécifications du projet. La circulaire FAA AC 150/5370-10H (Spécifications Standards pour la Construction d’Aéroports) fournit les normes détaillées de matériaux et de construction pour chaque étape.

Étape 1 : Investigation et Évaluation

Avant le début de la conception de la reconstruction, une investigation complète de la chaussée existante et de la plateforme support est réalisée selon la Circulaire FAA AC 150/5320-6G, Chapitre 2 (Investigations et Évaluation des Sols) . L’investigation comprend :

Exploration Souterraine — sondages et échantillonnage à des intervalles spécifiés dans le Tableau 2-1 de l’AC 150/5320-6G. Pour les projets de reconstruction, les sondages sont généralement espacés de 150-300 mètres (500-1 000 pieds) le long des pistes et de 75-150 mètres (250-500 pieds) sur les voies de circulation et les aires de trafic. Les profondeurs de sondage doivent s’étendre en dessous de la profondeur de reconstruction proposée, généralement 1,5-3 mètres (5-10 pieds) sous la surface de la chaussée existante ou jusqu’à ce qu’un matériau portant compétent soit rencontré.

Échantillonnage et Essais des Matériaux — obtention d’échantillons de chaque couche de chaussée et de la plateforme support pour des essais en laboratoire. Les essais comprennent la granulométrie (AASHTO T 27/T 11), les limites d’Atterberg (AASHTO T 89/T 90), les caractéristiques de compactage (Proctor modifié selon AASHTO T 180), le CBR (ASTM D1883) et le module résilient (AASHTO T 307). Pour les chaussées rigides, des carottes de béton sont testées pour la résistance à la compression (ASTM C39) et la résistance à la flexion (ASTM C78).

Essais Non Destructifs (END) — utilisant l’essai au Déflectomètre à Masse Tombante (FWD) selon l’ASTM D4694 pour mesurer la déflexion de la chaussée et recalculer les modules des couches. L’Annexe C de la circulaire FAA AC 150/5320-6G fournit des directives détaillées sur les END utilisant des appareils FWD. Les essais FWD permettent à l’ingénieur d’identifier les zones faibles, de déterminer la capacité structurelle des couches existantes et de concevoir efficacement l’épaisseur de reconstruction. Le Géoradar (GPR) selon l’Annexe E de la FAA est utilisé pour cartographier les épaisseurs de couches, identifier les réseaux enterrés et localiser les anomalies souterraines.

Étape 2 : Conception Structurelle

La nouvelle structure de chaussée est conçue en utilisant FAARFIELD (FAA Rigid and Flexible Iterative Elastic Layer Design) pour les chaussées aéroportuaires, selon la circulaire FAA AC 150/5320-6G, Chapitre 3. FAARFIELD est un programme d’analyse élastique en couches qui calcule l’épaisseur requise de chaque couche de chaussée en fonction du mix d’aéronefs de conception, des départs annuels, du CBR ou du module de la plateforme support et des propriétés des matériaux. Pour les chaussées souples, le critère de conception critique est la déformation verticale de compression de la plateforme support, qui est liée au nombre de répétitions de charge jusqu’à la rupture par les critères de défaillance de la Federal Aviation Administration (FAA) calibrés au National Airport Pavement Test Facility (NAPTF) .

Pour les chaussées routières, la conception suit le Guide AASHTO pour la Conception des Structures de Chaussées (1993) ou le Guide de Conception Mécanistique-Empirique des Chaussées (MEPDG) de l’AASHTO en utilisant le logiciel AASHTOWare Pavement ME Design.

Les paramètres de conception clés spécifiés dans l’AC 150/5320-6G comprennent :

Étape 3 : Enlèvement sur Toute l’Épaisseur

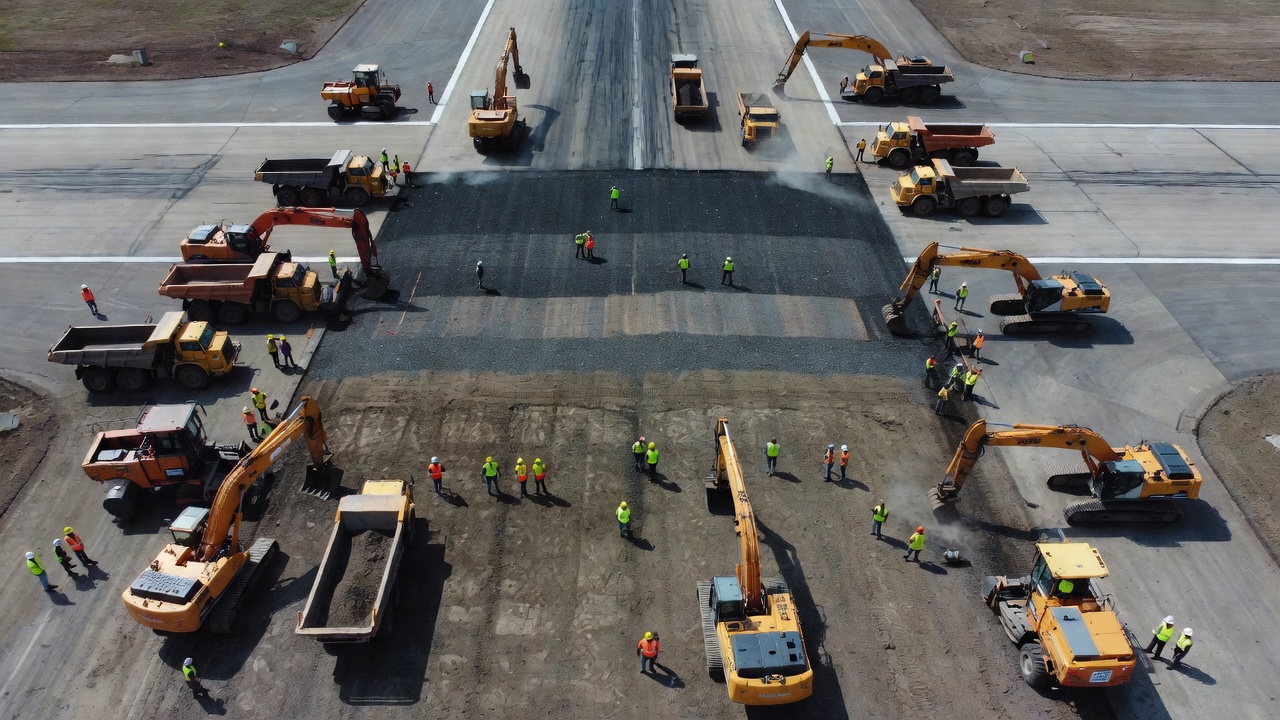

Les matériaux de chaussée existants sont enlevés jusqu’à la profondeur de conception en utilisant soit des méthodes mécaniques (fraisage à froid, décapage) soit des méthodes de démolition (brise-roches hydrauliques, boules de démolition pour béton épais). La FAA spécifie l’enlèvement sous l’Article P-102 (Enlèvement de la Chaussée Existante) de l’AC 150/5370-10H.

Fraisage à Froid (P-101) — pour les chaussées en asphalte, les fraiseuses à froid avec tambours rotatifs et dents de coupe au carbure enlèvent le matériau en une passe d’épaisseur contrôlée. L’enlèvement sur toute l’épaisseur des chaussées en asphalte jusqu’à 300 mm (12 pouces) peut être effectué en une seule passe en utilisant de grandes fraiseuses.

Décapage et Excavation — pour les chaussées en béton, le béton existant est généralement brisé à l’aide de marteaux hydrauliques ou de briseurs résonnants montés sur excavatrices. Le matériau brisé est enlevé par des excavatrices ou des chargeurs. La rubblisation (briser le béton en petits morceaux tout en le laissant en place comme couche de fondation) est une alternative à l’enlèvement pour certains projets de reconstruction, mais est considérée comme une technique de réhabilitation, non de reconstruction.

Enrobé Bitumineux Recyclé (RAP) — tout le matériau d’enrobé enlevé est stocké pour recyclage. Les circulaires FAA AC 150/5320-6G et AC 150/5370-10H incluent des spécifications pour la réutilisation du RAP dans les nouveaux mélanges de chaussée, avec une teneur typique admissible en RAP de 20-30 % dans les couches de surface et jusqu’à 50 % dans les couches de fondation.

Étape 4 : Préparation de la Plateforme Support

Après l’enlèvement de la chaussée existante, la plateforme support exposée est évaluée, nivelée et compactée pour répondre aux exigences de conception. L’Article P-152 (Excavation, Plateforme Support et Remblai) de la FAA spécifie les exigences de compactage :

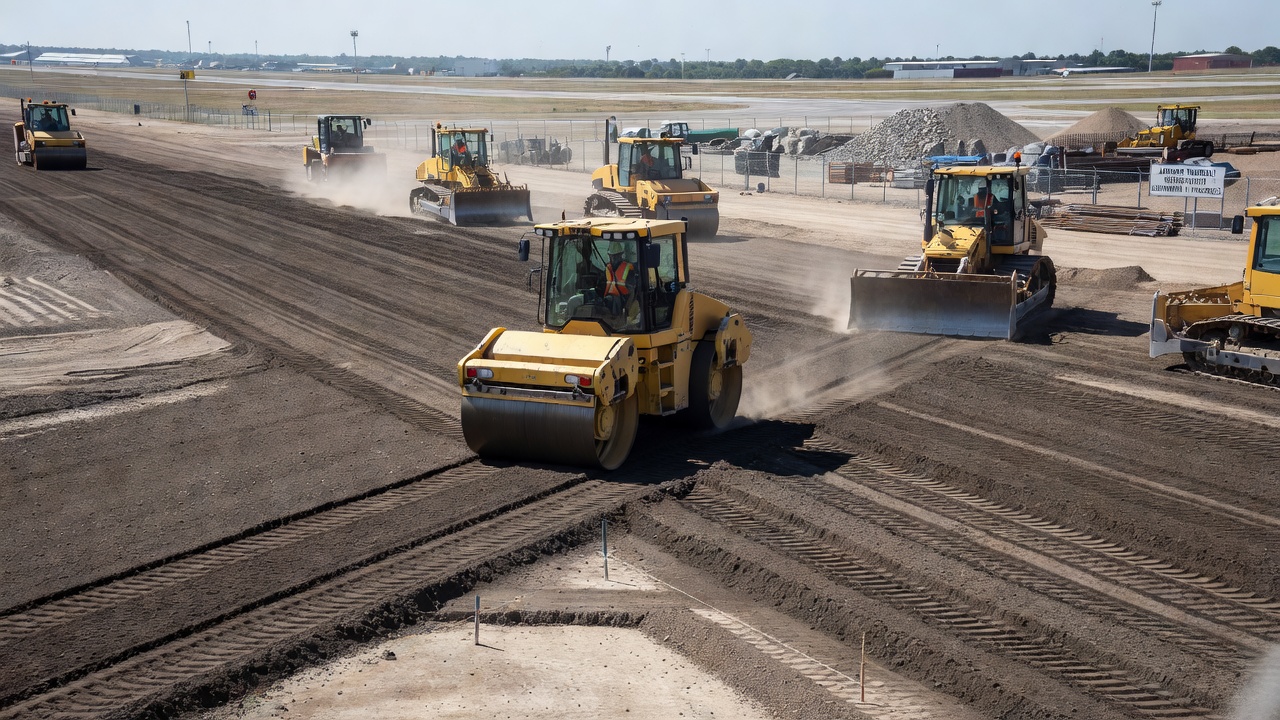

Compactage de la Plateforme Support — la plateforme support doit être compactée à au moins 95 % de la densité sèche maximale selon l’AASHTO T 180 (Proctor modifié) pour les 150 mm (6 pouces) supérieurs et à au moins 90 % pour le reste de la zone de plateforme support. La vérification de la densité est effectuée à l’aide de jauges nucléaires selon l’ASTM D6938 ou d’essais au cône de sable selon l’ASTM D1556.

Roulage d’Épreuve — après compactage, la plateforme support est soumise à un roulage d’épreuve à l’aide d’un rouleau lourd à pneus pour identifier les zones molles nécessitant un compactage supplémentaire ou un enlèvement et remplacement. Toute zone qui pompe, ornière ou fléchit excessivement sous le roulage d’épreuve doit être excavée et remplacée par un matériau de remblai approuvé.

Drainage — le drainage de la plateforme support est essentiel pour la performance à long terme de la chaussée. La plateforme support est nivelée pour assurer un drainage positif, généralement avec des pentes transversales de 1,5-2 % pour les chaussées souples et de 1,5 % pour les chaussées rigides selon la circulaire FAA AC 150/5320-6G. Des drains enterrés peuvent être nécessaires dans les sections en déblai ou les zones avec des nappes phréatiques élevées.

Amélioration et Stabilisation de la Plateforme Support

La stabilisation de la plateforme support est l’un des aspects les plus critiques de la reconstruction de chaussée car la plateforme support constitue la fondation de l’ensemble de la structure de la chaussée. Selon la Circulaire FAA AC 150/5320-6G, Section 2.4 (Stabilisation de la Plateforme Support) , la stabilisation est nécessaire lorsque le sol naturel a une capacité portante insuffisante pour supporter la chaussée sous le trafic de conception sans déformation excessive.

Évaluation du Sol

Avant de choisir une méthode de stabilisation, le sol de la plateforme support doit être caractérisé par des essais en laboratoire selon la circulaire FAA AC 150/5320-6G et l’AASHTO M 145 :

Stabilisation Mécanique

La stabilisation mécanique améliore les propriétés du sol par des processus physiques sans additifs chimiques :

Compactage — la méthode de stabilisation la plus simple et la plus fondamentale. Les sols sont compactés à la teneur en eau optimale (OMC) pour atteindre la densité sèche maximale (MDD). La FAA exige un compactage d’au moins 95 % de la MDD selon le Proctor modifié (AASHTO T 180) pour la zone supérieure de la plateforme support.

Rechargement ou Remplacement Granulaire — les sols de plateforme support faibles (CBR < 3) peuvent être enlevés et remplacés par un matériau d’emprunt granulaire sélectionné (généralement des sols A-1 ou A-2 selon AASHTO M 145) sur une profondeur de 300-600 mm (12-24 pouces). La profondeur de remplacement est conçue pour distribuer les contraintes de la chaussée vers le sol sous-jacent plus faible à des niveaux acceptables.

Renforcement Géosynthétique — les géotextiles (tissés ou non tissés) et les géogrilles sont placés à l’interface plateforme support-fondation pour assurer la séparation, la filtration et le renforcement. L’ASTM D6638 (Méthode d’Essai Standard pour la Détermination de la Résistance de Connexion Entre le Renforcement par Géogrille et les Unités en Béton Segmentaires) et l’ASTM D6241 (Résistance à la Traction des Géotextiles par la Méthode de la Bande en Grande Largeur) fournissent des normes d’essai.

Stabilisation Chimique

La stabilisation chimique modifie les propriétés physiques et chimiques du sol pour améliorer la résistance, réduire la plasticité et contrôler le changement de volume. La FAA traite la stabilisation dans l’AC 150/5320-6G, Chapitre 2 :

Stabilisation au Ciment — le ciment Portland (ASTM C150, Type I ou II) est mélangé au sol à des dosages de 3-8 % du poids sec du sol. La stabilisation au ciment fonctionne mieux sur les sols granulaires (A-2, A-3, A-4) et produit un gain de résistance rapide. Le sol stabilisé atteint des résistances à la compression non confinée de 1,0-3,0 MPa (150-450 psi) après 7 jours de cure humide. L’Article P-301 (Couche de Fondation Sol-Ciment) de la FAA fournit les spécifications de construction.

Stabilisation à la Chaux — la chaux hydratée (ASTM C977) ou la chaux vive est utilisée pour les sols argileux (A-6, A-7, CH, MH) à des dosages de 3-6 % du poids sec. La chaux réagit avec les minéraux argileux par échange cationique et réactions pouzzolaniques, réduisant la plasticité, réduisant le potentiel de gonflement et augmentant la résistance au fil du temps. Le test pH Eades-Grimm (ASTM D6276) est utilisé pour déterminer le dosage minimal de chaux nécessaire pour atteindre la stabilisation. Le Manuel de Construction des Sols Traités à la Chaux publié par la National Lime Association fournit des directives de construction détaillées.

Stabilisation aux Cendres Volantes — les cendres volantes de Classe C (ASTM C618) peuvent être utilisées seules ou en combinaison avec de la chaux pour stabiliser les sols. Les cendres volantes contiennent de l’oxyde de calcium (CaO) qui réagit avec la silice et l’alumine du sol pour former des composés cimentaires. Les dosages varient généralement de 10-25 % du poids sec.

Stabilisation Combinée — pour les sols à haute plasticité (IP > 30), un traitement combiné chaux-ciment peut être nécessaire. La chaux est appliquée d’abord pour réduire la plasticité, suivie par le ciment pour le gain de résistance. La méthode de stabilisation chaux-ciment-cendres volantes (LCF) est spécifiée dans l’UFC 3-250-11 (Soil Stabilization for Pavements) pour les chaussées d’aérodromes militaires.

La FAA exige que toute la documentation de stabilisation de la plateforme support soit incluse dans le rapport de l’ingénieur pour les projets aéroportuaires. Le rapport doit inclure la classification du sol, le CBR ou module de conception, le type et le dosage du matériau de stabilisation, les procédures de mélange et de compactage, et les exigences de contrôle qualité post-stabilisation.

Matériaux et Spécifications de Reconstruction

Les matériaux utilisés dans la reconstruction de chaussée sont spécifiés dans la Circulaire FAA AC 150/5370-10H (Spécifications Standards pour la Construction d’Aéroports) pour les chaussées aéroportuaires. Les articles de spécification sont identifiés par des codes « P-numéro » qui définissent la qualité des matériaux, la granulométrie et les méthodes de construction :

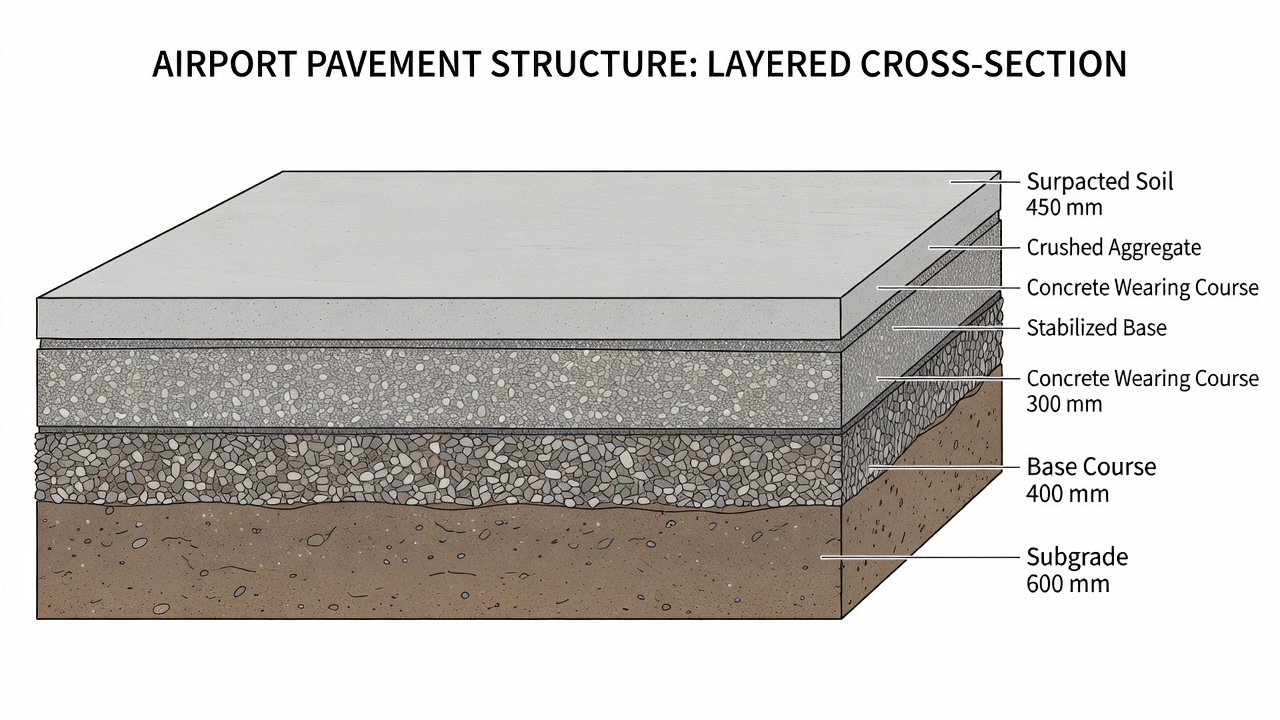

Matériaux de Fondation et de Sous-Fondation

Article P-154 (Couche de Sous-Fondation) — matériau granulaire (pierre concassée, gravier ou sable) placé entre la plateforme support et la couche de fondation. La sous-fondation sert de couche de drainage, de plateforme de construction et de couche de distribution des contraintes. Un CBR minimum de 20-30 est généralement requis.

Article P-209 (Couche de Fondation en Agrégats) — pierre concassée ou gravier répondant à des exigences spécifiques de granulométrie (généralement 100 % passant le tamis de 50 mm et 0-8 % passant le tamis de 0,075 mm) et des exigences de qualité (Abrasion L.A. ≤ 50 %, perte de solidité ≤ 12 %). La couche de fondation doit être compactée à au moins 100 % de la densité sèche maximale selon l’AASHTO T 180 (Proctor modifié) et atteindre un CBR minimum de 80.

Article P-304 (Couche de Fondation Traitée au Ciment) — fondation en agrégats mélangée à 3-5 % de ciment Portland en poids et compactée. La fondation traitée au ciment (CTB) fournit une couche semi-rigide avec une résistance à la compression non confinée à 7 jours de 2,1-5,2 MPa (300-750 psi). La CTB est couramment utilisée pour les chaussées aéroportuaires à fortes charges afin de répartir les charges et de réduire l’épaisseur requise de la surface en asphalte ou en béton.

Article P-219 (Couche de Fondation en Agrégats de Béton Recyclé) — béton recyclé traité répondant aux exigences de granulométrie et de qualité pour une utilisation comme fondation en agrégats. La FAA définit des spécifications pour la couche de fondation en agrégats de béton recyclé (RCA), y compris des limites sur la quantité d’asphalte, de brique et d’autres matériaux étrangers.

Article P-306 (Couche de Fondation Économique) — matériau de fondation intermédiaire utilisé entre la sous-fondation et les couches de surface, avec des exigences moins strictes que le P-209 mais de qualité supérieure au P-154.

Matériaux de Couche de Surface

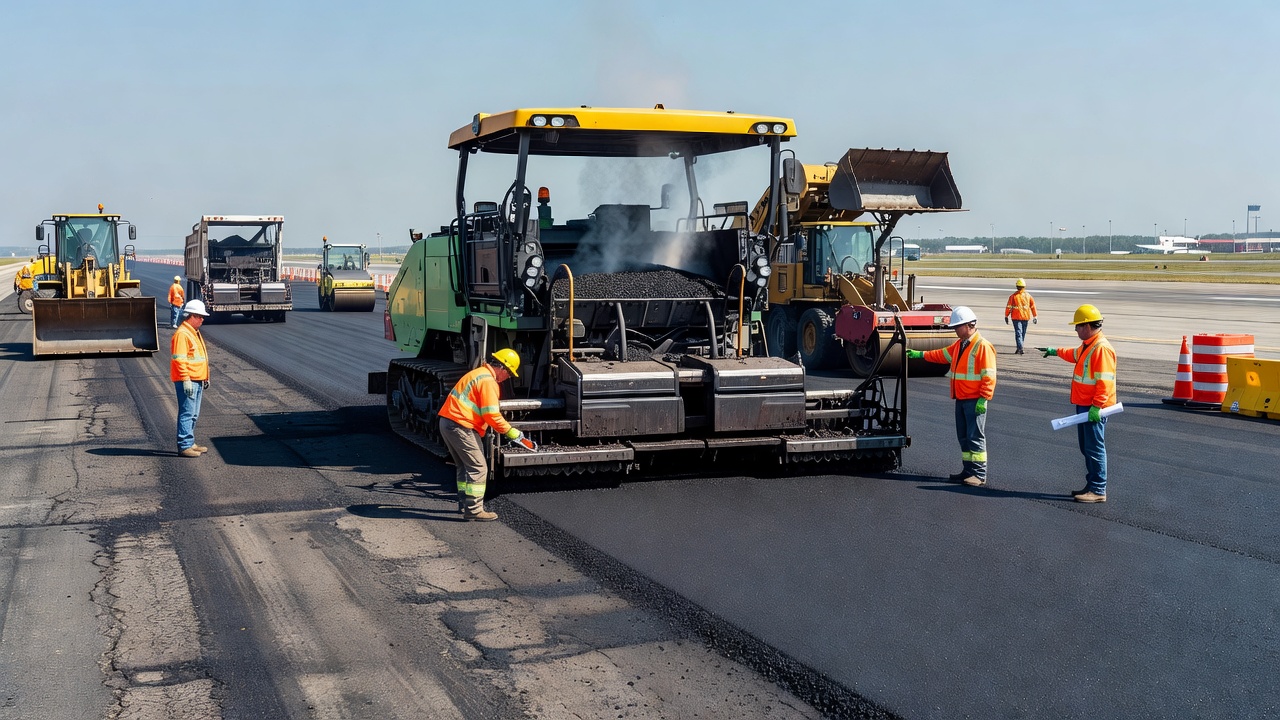

Article P-401 (Revêtements Bitumineux) — enrobé bitumineux à chaud (EB) utilisant le système de formulation Superpave avec sélection du liant de Grade de Performance (PG) selon l’AASHTO M 320 ou M 332. La FAA spécifie trois types de granulométrie : Granulométrie 1 (DMM de 19 mm) pour les chaussées à fortes charges avec une épaisseur de couche minimale de 75 mm, Granulométrie 2 (DMM de 12,5 mm) pour les chaussées à charges moyennes avec une épaisseur de couche minimale de 50 mm, et Granulométrie 3 (DMM de 9,5 mm) pour les couches de nivellement. L’essai de performance d’orniérage utilisant l’Analyseur de Chaussée Bitumineuse (APA) selon l’AASHTO T 340 est requis à 64 °C avec une pression de tuyau de 250 psi, avec une profondeur d’ornière maximale de 10 mm à 4 000 passes.

Article P-501 (Revêtement en Béton de Ciment) — béton de ciment Portland avec une résistance à la flexion minimale à 28 jours de 4,5 MPa (650 psi) ou une résistance à la compression minimale de 27,6 MPa (4 000 psi). Le béton doit contenir un entraînement d’air (4-7 % de teneur en air totale selon ASTM C260) pour la durabilité au gel-dégel. L’épaisseur minimale de dalle est de 150 mm (6 pouces). L’espacement des joints selon la circulaire FAA AC 150/5320-6G, Section 3.16, utilise des goujons (barres d’acier lisses) aux joints transversaux et des barres de liaison aux joints longitudinaux.

Épaisseurs Minimales des Couches

Selon la circulaire FAA AC 150/5320-6G, Section 3 (Tableau 3-3 et Tableau 3-4), les épaisseurs minimales des couches pour la reconstruction aéroportuaire sont :

Reconstruction des Chaussées Aéroportuaires (Phasage et Contraintes Opérationnelles)

La reconstruction des chaussées aéroportuaires présente des défis uniques en raison de la nécessité de maintenir les opérations aériennes pendant la construction. Le phasage des travaux de reconstruction doit équilibrer la qualité de la construction, le coût et l’impact opérationnel. Selon la Circulaire FAA AC 150/5320-6G, Section 1.8 (Construction par Étapes) , la construction par étapes permet de construire ou de reconstruire les chaussées en phases pour gérer les coûts d’investissement et les impacts opérationnels.

Approches de Phasage

En fonction des exigences opérationnelles et de la disponibilité des fenêtres de construction, la reconstruction aéroportuaire suit généralement l’une des trois approches de phasage :

Fermetures Nocturnes (Travaux Nocturnes Séquentiels) — la piste ferme chaque nuit après le dernier vol programmé, généralement de 22 h 00 à 6 h 00. Les équipes et les équipements sont escortés sur l’aérodrome après la fermeture et doivent libérer la piste chaque matin à temps pour l’inspection et la réouverture au trafic. Cette approche permet aux aéroports de maintenir des opérations diurnes complètes mais limite la construction à 6-8 heures par nuit et 4-5 nuits par semaine. Le travail de nuit nécessite un éclairage de sol temporaire (AGL), des barricades éclairées et la conformité aux normes d’éclairage de la FAA (AC 150/5345-55). La productivité est d’environ 30-50 % de celle de la construction de jour en raison de la visibilité réduite, de la fatigue des équipes et du temps nécessaire à l’installation et au démontage.

Fermetures Prolongées le Week-end — la piste ferme du vendredi soir au lundi matin (généralement 55-65 heures) pour une construction continue. Cette approche offre des fenêtres de construction plus longues et ininterrompues qui améliorent la productivité et la qualité (moins de joints froids, meilleure continuité de compactage). Les fermetures de week-end sont couramment utilisées dans les aéroports d’aviation générale et les aéroports commerciaux plus petits avec des volumes de trafic de week-end plus faibles.

Fermeture Complète Prolongée — la piste ferme complètement pour une période de quelques jours à plusieurs semaines (généralement 14-60 jours). Cette approche offre une productivité et une qualité de construction maximales mais nécessite que l’aéroport dispose d’une piste alternative capable de supporter l’aéronef de conception, ou que les compagnies aériennes réduisent leurs opérations ou se déroutent vers d’autres aéroports. Les fermetures complètes ne sont généralement réalisables que dans les aéroports disposant de plusieurs pistes ou pendant les périodes de demande réduite.

Construction à Seuil Décalé — la piste reste ouverte mais le seuil d’atterrissage est décalé pour éviter la zone de construction. La longueur de piste active est réduite, et le marquage, l’éclairage et la signalisation de la piste sont ajustés selon les normes de la FAA. Les distances déclarées (TORA, TODA, ASDA, LDA) sont recalculées et publiées dans les NOTAM.

Contraintes Opérationnelles Pendant la Construction

Le Rapport d’Impact des Constructions Aéroportuaires de la FAA (publié trimestriellement) suit les projets de reconstruction majeurs et leurs impacts opérationnels. Les contraintes clés pendant la reconstruction comprennent :

Éclairage de Sol de l’Aérodrome (AGL) — les systèmes d’éclairage temporaires doivent être conformes à la circulaire FAA AC 150/5345-55 et doivent être installés, testés et certifiés avant la réouverture de la piste aux opérations de nuit. Seuls les feux de bord, les feux de seuil et les feux d’extrémité de piste sont absolument nécessaires pour une visibilité nocturne minimale ; les feux d’axe et de zone de toucher des roues peuvent être mis hors service pendant la reconstruction.

Aides à la Navigation (NAVAIDS) — les Systèmes d’Atterrissage aux Instruments (ILS), les Systèmes d’Éclairage d’Approche (ALS) et les Feux d’Identification d’Extrémité de Piste (REIL) sont généralement mis hors service pendant la reconstruction en raison de la difficulté à accommoder des déplacements temporaires de leurs positions calibrées. Les Indicateurs de Pente d’Approche de Précision (PAPI) sont relativement faciles à relocaliser avec des fondations temporaires et un recâblage.

Marquage de la Chaussée — un marquage temporaire doit être installé avant la réouverture de la piste au trafic. Tout marquage obsolète doit être enlevé (meulé ou peint) pour éviter toute confusion pour les pilotes. Des NOTAM sont émis pour informer les pilotes de tous les changements de configuration de piste, de marquage et d’éclairage.

Exigences de Sécurité — le Manuel de Certification Aéroportuaire (ACM) selon le 14 CFR Partie 139 doit être mis à jour pour refléter les changements liés à la construction. Un Plan de Sécurité de Construction (CSP) est requis, traitant des escortes, de l’accès des véhicules, de la sécurité des travailleurs, de la prévention des corps étrangers (FOD), de la réponse aux urgences et de la coordination avec le Contrôle du Trafic Aérien.

Comparaison des Coûts avec la Réhabilitation

L’analyse du coût du cycle de vie (LCCA) est le processus formel de comparaison de la reconstruction avec les alternatives de réhabilitation. Selon la Circulaire FAA AC 150/5320-6G, Section 1.6.3 (Détermination du Rapport Coût-Efficacité) , tous les projets aéroportuaires financés par le gouvernement fédéral impliquant des travaux sur chaussée doivent inclure une LCCA documentée qui suit une méthodologie prescrite :

Méthodologie LCCA

La méthodologie LCCA de la FAA comprend trois étapes :

1. Établir des stratégies de conception alternatives — définir au moins deux alternatives pour comparaison (par exemple, réhabilitation vs. reconstruction)
2. Déterminer le calendrier des activités — établir une période d’analyse qui inclut au moins une réhabilitation de chaque alternative (généralement 20-40 ans pour les chaussées aéroportuaires)
3. Estimer les coûts directs — estimer les coûts futurs en dollars constants et les actualiser à la valeur actuelle en utilisant un taux d’actualisation réel

Données de Comparaison des Coûts

Sur la base des données de coûts de la FAA et de la recherche industrielle, la comparaison des coûts relatifs entre la reconstruction et la réhabilitation pour les chaussées aéroportuaires est :

Selon les directives PMP de la FAA (AC 150/5380-7B, Figure 1), maintenir une chaussée en bon état tout au long de sa vie coûte 4 à 5 fois moins que la laisser se détériorer jusqu’à un état mauvais et ensuite la réhabiliter. Le multiplicateur de coût pour la reconstruction par rapport à l’entretien est encore plus élevé — généralement 10 à 15 fois plus coûteux de reconstruire que d’entretenir préventivement.

La comparaison de la VAN (Valeur Actuelle Nette) doit inclure les coûts de retard des usagers, qui peuvent être substantiels pour les projets de reconstruction aéroportuaire. Les fermetures prolongées de pistes dans les grands aéroports peuvent coûter aux compagnies aériennes des millions de dollars par jour en pertes de revenus, vols retardés et frais de réacheminement. Un phasage de construction qui minimise les impacts opérationnels — même à coût de construction direct plus élevé — peut produire une LCCA totale plus faible lorsque les coûts des usagers sont inclus.

Performance Post-Reconstruction

La performance attendue d’une chaussée reconstruite est définie par sa durée de vie de conception — la période pendant laquelle la chaussée est conçue pour supporter le trafic spécifié sans réhabilitation structurelle majeure. Selon la Circulaire FAA AC 150/5320-6G, Section 3.11 (Durée de Vie de la Chaussée) , concevoir les chaussées neuves des projets financés par la FAA pour une durée de vie minimale de 20 ans. Le Programme de Durée de Vie Prolongée des Chaussées Aéroportuaires de la FAA, annoncé par l’ACPA (American Concrete Pavement Association) en mars 2025, vise à doubler la durée de vie attendue des pistes des grands aéroports hubs de 20 à 40 ans grâce à des conceptions améliorées, l’utilisation de matériaux avancés, un contrôle qualité renforcé pendant la construction et des programmes d’entretien proactifs.

Attentes de Performance par Type de Chaussée

Chaussées Souples (Bitumineuses) — les chaussées souples correctement conçues et construites avec une surface FAA P-401, une fondation en agrégats P-209 et une plateforme support stabilisée atteignent généralement une durée de vie résiduelle (RSL) de 18 à 25 ans avant que la première réhabilitation majeure ne soit nécessaire, en supposant que le volume de trafic de conception n’est pas dépassé. L’état de la chaussée (PCI) devrait rester supérieur à 85 pendant les 5 à 7 premières années avec un entretien préventif de routine incluant le scellement de fissures et le rapiéçage mineur. Après l’année 7-10, le PCI diminuera graduellement à 70-85, point auquel un rechargement structurel peut être nécessaire pour prolonger la durée de vie de 10 à 15 années supplémentaires.

Chaussées Rigides (Béton) — les chaussées rigides correctement conçues et construites avec une surface en béton FAA P-501 atteignent généralement une durée de vie de 25 à 40 ans avant de nécessiter une réhabilitation majeure. Le Programme de Durée de Vie Prolongée des Chaussées Aéroportuaires de la FAA cible spécifiquement une durée de vie de conception de 40 ans pour les pistes en béton des grands aéroports hubs grâce à : des dalles de béton plus épaisses (400-500 mm contre les 300-400 mm traditionnels), des joints goujonnés avec un meilleur transfert de charge, un espacement optimisé des joints et l’utilisation de béton haute performance avec des matériaux cimentaires supplémentaires (cendres volantes, laitier de ciment).

Facteurs Affectant la Performance Post-Reconstruction

La durée de vie réelle atteinte par une chaussée reconstruite dépend de plusieurs facteurs qui doivent être contrôlés pendant la construction et tout au long de la vie de la chaussée :

Qualité de la Plateforme Support — la cause la plus fréquente de défaillance prématurée de la chaussée est un soutien inadéquat de la plateforme support. Un CBR de la plateforme support inférieur à la valeur de conception, un compactage non uniforme ou des zones molles non détectées entraîneront un tassement différentiel et des fissures structurelles. La vérification post-construction du CBR de la plateforme support par essai DCP ou la vérification du module par rétro-calcul FWD est essentielle.

Qualité de la Construction — la conformité aux spécifications de la FAA pour la qualité des matériaux, le compactage, l’épaisseur et la planéité affecte directement la performance. Un compactage inadéquat des couches de fondation (en dessous de 100 % du Proctor modifié) peut provoquer un orniérage par consolidation. Une mauvaise construction des joints dans les chaussées en béton provoque des ressauts et des épaufrures. Une liaison inadéquate entre les couches d’asphalte provoque une délamination et une défaillance prématurée par fatigue.

Drainage — la FAA considère le drainage comme « l’un des facteurs les plus importants affectant la performance des chaussées » (AC 150/5320-6G, Section 3.7). Les chaussées sans drainage adéquat peuvent connaître une détérioration 2 à 3 fois plus rapide que les chaussées bien drainées de même épaisseur. Des couches de drainage, des drains de bord et une pente transversale appropriée (minimum 1,5 %) doivent être inclus dans la conception de la reconstruction.

Charges de Trafic — si le trafic réel d’aéronefs (poids brut, pression des pneus, départs annuels) dépasse le trafic de conception, la chaussée se dégradera prématurément. La FAA recommande de surveiller le trafic par des systèmes de pesée en marche et des comptages de départs annuels, avec une évaluation structurelle tous les 5 ans pour vérifier que la chaussée fonctionne comme prévu.

Climat et Environnement — les cycles de gel-dégel, les températures extrêmes et les précipitations affectent tous les taux de détérioration de la chaussée. Dans les climats froids, les sols de plateforme support sensibles au gel nécessitent la prise en compte de l’épaisseur de protection contre le gel selon la circulaire FAA AC 150/5320-6G, Section 3.14. Dans les climats chauds, la sélection du grade du liant bitumineux (classification PG) doit tenir compte des températures élevées de la chaussée pour prévenir l’orniérage. Dans les climats humides, un drainage adéquat et des matériaux de fondation résistants à l’humidité sont essentiels.

Modèle de Performance PCI

Les recherches de l’Université de l’Illinois à Urbana-Champaign et du National Center for Asphalt Technology (NCAT) ont développé des modèles de performance pour les chaussées reconstruites. Un modèle typique de détérioration du PCI pour une chaussée aéroportuaire souple bien construite suit ce modèle :

Le taux de détérioration s’accélère après que la chaussée atteint un PCI d’environ 70-75, conformément à la courbe du cycle de vie de l’état de la chaussée de la FAA. Ce point d’accélération représente le moment optimal pour la réhabilitation (généralement un rechargement structurel) afin de prolonger la durée de vie de la chaussée de 10 à 15 années supplémentaires, évitant ainsi le coût beaucoup plus élevé d’une seconde reconstruction.

Inspection Après Reconstruction

L’inspection de contrôle qualité et d’assurance qualité (CQ/AQ) pendant et après la reconstruction garantit que la nouvelle chaussée répond aux spécifications de conception et atteindra la durée de vie prévue. Les AC 150/5370-10H (Spécifications Standards pour la Construction d’Aéroports) et AC 150/5100-14E (Services de Conseils en Architecture, Ingénierie et Planification pour les Projets de Subventions Aéroportuaires) de la FAA établissent le cadre d’inspection.

Inspection Pré-Construction

Avant le début de la reconstruction, l’entrepreneur doit soumettre :

• Plan de Contrôle Qualité (QCP) — décrivant les procédures d’échantillonnage et d’essai, la fréquence des essais, les procédures d’action corrective et les qualifications du personnel
• Certificats des matériaux — pour toutes les sources d’agrégats, le liant bitumineux, le ciment, les adjuvants et l’acier d’armature
• Formulations de mélanges — pour l’asphalte (P-401) et le béton (P-501), vérifiées par un laboratoire indépendant
• Certificats d’étalonnage des équipements — pour les centrales d’enrobé, les centrales à béton, les équipements de compactage et les appareils d’essai

Inspection en Cours de Processus

Pendant la construction, l’inspecteur vérifie la conformité aux spécifications du projet à chaque étape :

Inspection de la Plateforme Support — essais de densité selon l’AASHTO T 310 (jauge nucléaire) ou l’ASTM D6938 à des intervalles spécifiés dans le QCP (généralement tous les 200-400 mètres linéaires par voie). Roulage d’épreuve avec un rouleau pneumatique lourd. Vérification de la teneur en eau selon l’AASHTO T 310 pour garantir un compactage dans la plage de teneur en eau spécifiée (généralement OMC ± 2 %).

Inspection de la Couche de Fondation — vérification de l’épaisseur en mesurant la différence entre les repères de niveau de la plateforme support et ceux de la surface de la fondation à des intervalles maximaux de 30 mètres. Essais de densité à des intervalles de tous les 200-500 mètres carrés. Essais de granulométrie du matériau de fondation produit selon l’ASTM D6913 (analyse granulométrique) tous les 500-2 000 tonnes. Vérification du CBR sur le matériau de fondation compacté.

Inspection de la Surface Bitumineuse — P-401 — Vérification de la température du tapis au finisseur (généralement 135-163 °C pour l’EB, selon le grade du liant et le type de mélange). Essais de compactage à l’aide d’une jauge de densité nucléaire selon l’AASHTO T 355 à au moins 5 emplacements aléatoires par 500 tonnes de mélange. Vides d’air en place déterminés à partir de la mesure de densité, avec un objectif de 2-8 % de vides d’air (92-98 % de Gmm). Essais de planéité à l’aide d’une règle droite roulante (3 m ou 5 m) ou d’un profilographe, avec un écart maximal typique de 3 mm sur 3 m. Densité des joints longitudinaux vérifiée séparément — la FAA considère la densité des joints comme un poste de paiement distinct. Carottes sont prélevées pour la vérification en laboratoire de la densité, des vides d’air et de la granulométrie.

Inspection de la Surface en Béton — P-501 — Essai d’affaissement selon l’ASTM C143 au point de mise en place (généralement 25-75 mm pour le coffrage glissant, 25-100 mm pour le coffrage fixe). Teneur en air selon l’ASTM C231 (méthode par pression) — objectif de 4-7 % d’air total pour la durabilité au gel-dégel. Résistance à la compression selon l’ASTM C39 — minimum 4 000 psi (27,6 MPa) à 28 jours, vérifiée par des cylindres durcis sur chantier (ASTM C31). Résistance à la flexion selon l’ASTM C78 — minimum 650 psi (4,5 MPa) à 28 jours. Épaisseur vérifiée par mesure à partir des repères de niveau et par carottes prélevées à des intervalles maximaux de 150 mètres. Construction des joints — moment de la découpe par sciage (généralement 4-12 heures après la mise en place), profondeur du joint (1/3 de l’épaisseur de la dalle minimum), largeur du joint (2-4 mm pour les joints de retrait sciés). Cure — cure humide (toile de jute, sable humide ou immersion) pendant 7 jours minimum, ou produit de cure selon l’ASTM C309 appliqué au taux de couverture spécifié par le fabricant.

Essais de Réception Post-Construction

Une fois la construction terminée, les essais de réception suivants sont effectués :

Planéité de la Chaussée — mesurée à l’aide d’un profileur inertiel selon l’ASTM E950 (profileur Classe 1). L’Indice de Rugosité International (IRI) est calculé à partir des données de profil. Les critères d’acceptation typiques pour les pistes aéroportuaires sont un IRI ≤ 1,5 m/km (95 pouces/mille) à la qualité de roulement.

Frottement de Surface — mesuré à l’aide d’un équipement de mesure continue du frottement (CFME) selon l’ASTM E274 ou d’un micro GripTester. Les valeurs minimales de frottement selon la circulaire FAA AC 150/5320-6G varient selon la méthode d’essai mais exigent généralement un coefficient de frottement ≥ 0,50 pour les pistes à la vitesse de conception.

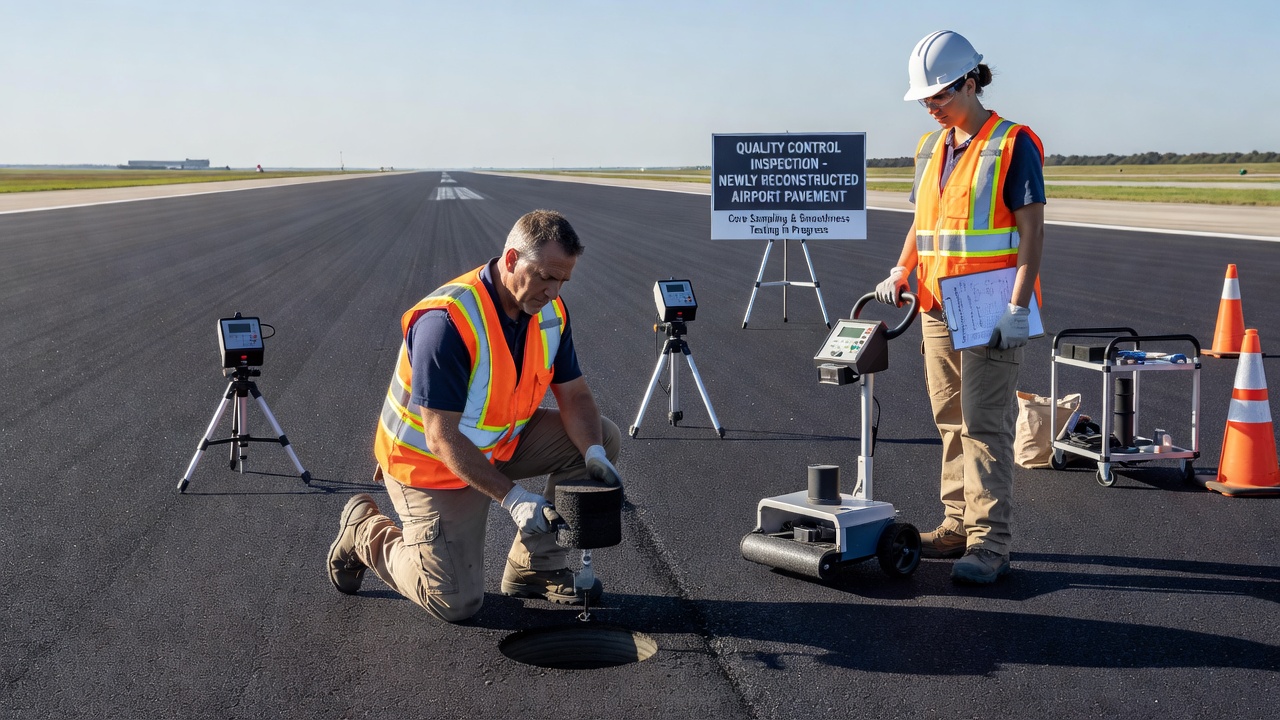

Essais sur Carottes — les carottes extraites de la chaussée terminée (généralement à des intervalles de 150-300 mètres) sont testées en laboratoire pour : l’épaisseur (par mesure directe), la densité (par méthode de la surface saturée sèche selon AASHTO T 166 pour l’asphalte), les vides d’air (par méthode de scellement sous vide selon AASHTO T 331, si requis), la granulométrie (par extraction du liant et analyse granulométrique), et pour la chaussée en béton : épaisseur, résistance à la compression et teneur en air (par transect linéaire selon ASTM C457).

Essais au Déflectomètre à Masse Tombante (FWD) — des essais de déflexion sont effectués sur la chaussée terminée pour vérifier l’uniformité structurelle et établir une référence pour la surveillance future des performances. Les essais FWD selon l’ASTM D4694 mesurent les paramètres du bassin de déflexion qui sont liés à la capacité structurelle de la chaussée terminée. Les résultats sont comparés aux valeurs de conception pour confirmer que la chaussée telle que construite répond aux exigences structurelles.

Inspection Visuelle — une inspection visuelle finale documente l’état de la chaussée telle que construite, y compris : l’apparence de surface (texture, couleur et finition uniformes), l’état des joints (installation correcte du produit de scellement, pas d’épaufrure ni d’arrachement), l’état des bords (remblai approprié aux bords de la chaussée), le drainage (drainage positif, pas de stagnation) et l’installation du marquage (tout marquage installé selon la circulaire FAA AC 150/5345-1).

Documentation et Remise

Les livrables finaux d’un projet de reconstruction comprennent :

• Plans de récolement — documentant tous les changements par rapport aux plans de construction, y compris les épaisseurs réelles des couches de chaussée, les emplacements des réseaux enterrés, les modifications de drainage et les dispositions des joints
• Rapports d’essais des matériaux — tous les résultats d’essais CQ/AQ par article de spécification
• Résultats des essais de réception — profils de planéité, résultats d’essais de densité, résultats d’essais sur carottes, données FWD
• Résultats d’essais non destructifs — données GPR (si utilisées), données FWD avec modules de couches rétro-calculés
• Relevé PCI final — un relevé PCI de référence pour documenter l’état de la chaussée reconstruite à PCI 100
• Mise à jour du système de gestion des chaussées (PMS) — saisie des nouvelles données de chaussée dans la base de données PMS de l’aéroport pour la surveillance future de l’état

La FAA exige que tous les projets financés dans le cadre du Programme d’Amélioration des Aéroports (AIP) conservent la documentation d’inspection pendant un minimum de 3 ans après l’achèvement du projet. Cette documentation est essentielle pour l’application de la garantie et pour le suivi des performances des chaussées afin d’améliorer les futures normes de conception.
