Béton perméable pour le drainage et la durabilité

Qu’est-ce que le béton perméable ?

Le béton perméable — également appelé béton poreux, béton drainant, béton à granulométrie interrompue, béton sans fines ou béton à porosité améliorée (BPA) — est un matériau de revêtement en béton de ciment Portland spécialisé, défini par l’American Concrete Institute (ACI) dans la norme ACI 522R comme un mélange de ciment hydraulique, de granulats grossiers de petite taille, d’adjuvants et d’eau, avec peu ou pas de granulats fins (sable). La caractéristique déterminante du béton perméable est un système de vides hautement perméables et interconnectés qui favorise le drainage rapide de l’eau, comprenant typiquement 15 % à 35 % du volume total du matériau.

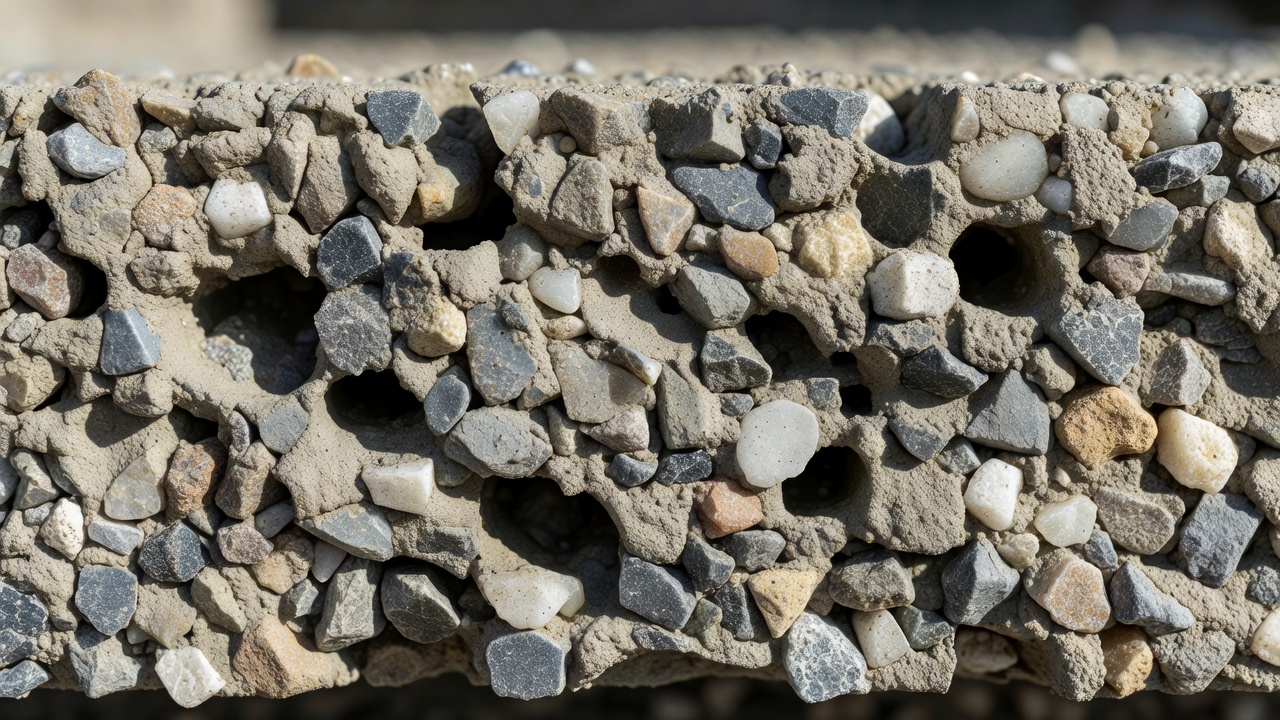

Coupe transversale en gros plan d'un revêtement en béton perméable montrant la structure granulaire ouverte avec des vides interconnectés et un enrobage de pâte de ciment

Le principe d’ingénierie fondamental du béton perméable est l’élimination délibérée des particules de granulats fins de la granulométrie. Dans le béton conventionnel à granulométrie continue, les granulats couvrent une gamme continue de tailles allant du gravier grossier au sable fin ; les particules les plus petites remplissent les espaces entre les particules plus grandes, produisant une structure dense et serrée avec un espace de vides minimal. Dans le béton perméable, les granulats sont à granulométrie interrompue ou limités à une taille nominale unique, ce qui signifie que les espaces interstitiels entre les particules de granulats grossiers restent non remplis. La pâte de ciment est proportionnée pour seulement enrober et lier les particules de granulats à leurs points de contact — et non pour remplir l’espace de vides entre elles. Cela produit un revêtement dur et stable avec un réseau interne de canaux connectés à travers lesquels l’eau peut s’écouler librement.

Cela distingue fondamentalement le béton perméable du béton conventionnel dans presque toutes les propriétés du matériau. Le poids volumique du béton perméable est d’environ 100 à 125 livres par pied cube (1 600 à 2 000 kg/m³), contre 145 à 150 lb/ft³ pour le béton conventionnel — une réduction d’environ 15 % à 30 % attribuable à la teneur en vides. Le matériau présente un affaissement nul mesuré selon l’ASTM C143 ; c’est un matériau rigide et humide qui ne peut pas être mis en place à l’aide des méthodes conventionnelles de manutention du béton. La résistance à la compression varie typiquement de 2 500 à 4 000 psi (17 à 28 MPa), contre 4 000 à 6 000 psi pour le béton conventionnel, avec des résistances à la flexion de 150 à 550 psi (1,0 à 3,8 MPa). La résistance inférieure est un compromis acceptable pour l’utilisation prévue du matériau dans des applications de revêtement à charge légère où les charges structurelles sont modérées mais la performance de drainage est primordiale.

La teneur en vides du béton perméable n’est pas la même que l’air entraîné dans le béton conventionnel. L’air entraîné dans le béton conventionnel consiste en des bulles d’air microscopiques introduites intentionnellement — typiquement de 0,002 à 0,02 pouce (0,05 à 0,5 mm) de diamètre — qui sont isolées les unes des autres et offrent une protection contre le gel-dégel par soulagement de pression. Ces bulles ne constituent que 4 % à 8 % du volume de la pâte et ne se connectent pas pour former des voies de drainage. Dans le béton perméable, les vides sont des espaces structurels entre les particules de granulats — typiquement de 0,08 à 0,4 pouce (2 à 10 mm) de diamètre — qui sont entièrement interconnectés, créant un réseau de drainage tridimensionnel continu depuis la surface du revêtement jusqu’à la sous-couche.

Formulation du mélange

La formulation du mélange du béton perméable suit des principes fondamentalement différents du dosage du béton conventionnel. L’objectif n’est pas la densité et la résistance maximales, mais plutôt un équilibre contrôlé entre la teneur en vides (pour la perméabilité), l’épaisseur de l’enrobage de pâte (pour la durabilité et la résistance à l’éclatement) et la résistance à la compression (pour l’adéquation structurelle). Les normes applicables incluent l’ACI 522.1-13 (Spécification pour les revêtements en béton perméable), l’ASTM C1688 (Masse volumique et teneur en vides du béton perméable fraîchement mélangé) et la méthodologie de proportionnement des mélanges de béton perméable de la NRMCA.

Choix des granulats

Le béton perméable utilise des granulats grossiers de taille unique ou à granulométrie étroite conformes à l’ASTM C33. Les granulométries les plus couramment spécifiées sont :

Granulométrie ASTMPlage granulométriqueApplications typiques
N° 673/4 po au N° 4 (19 mm à 4,75 mm)Parkings, piéton lourd
N° 71/2 po au N° 8 (12,5 mm à 2,36 mm)Revêtement général
N° 83/8 po au N° 16 (9,5 mm à 1,18 mm)Piéton, rechargements minces
N° 893/8 po au N° 50 (9,5 mm à 0,30 mm)Décoratif, trafic léger

Le rapport granulats-ciment varie typiquement de 4:1 à 5:1 en masse, produisant des teneurs en granulats d’environ 2 000 à 2 500 livres par yard cube (1 190 à 1 480 kg/m³). La teneur en vides idéale des granulats à l’état meuble ou serré à la tige doit se situer dans le haut des 30 % au bas des 40 %, mesurée selon l’ASTM C29. Les granulats roulés (gravier) et concassés (angulaires) peuvent tous deux être utilisés, bien que les granulats concassés offrent un meilleur verrouillage au prix d’un effort de compactage plus important.

Matériaux cimentaires

La teneur en ciment du béton perméable varie typiquement de 450 à 700 livres par yard cube (267 à 416 kg/m³), la NRMCA recommandant 450 à 550 lb/yd³ comme la plage la plus souhaitable pour équilibrer ouvrabilité et durabilité. Des teneurs en ciment excessivement élevées — au-dessus de 600 lb/yd³ — combinées à des rapports eau-ciment très faibles (0,25 à 0,28) créent une condition connue sous le nom de ciment mort, où une partie importante du ciment reste non hydratée, produisant une pâte affaiblie qui réduit la résistance à l’éclatement.

Les matériaux cimentaires supplémentaires (MCS) sont couramment utilisés pour améliorer l’ouvrabilité, réduire la chaleur d’hydratation et améliorer la durabilité :

  • Cendres volantes : jusqu’à 25 % à 30 % de remplacement en masse ; améliore l’ouvrabilité et réduit la demande en eau
  • Laitier granulé de haut-fourneau broyé (LHFB) : jusqu’à 50 % de remplacement ; améliore la résistance et la résistance aux sulfates
  • Fumée de silice : 5 % à 10 % de remplacement ; améliore significativement la résistance à l’abrasion et la force d’adhérence, bien qu’elle augmente le besoin en superplastifiants

Rapport eau-ciment

Le rapport eau-liant (E/L) pour le béton perméable est un paramètre critique avec une fenêtre acceptable étroite de 0,27 à 0,36 selon l’ACI 522R. La NRMCA affine davantage cette plage à 0,34 à 0,41 pour une ouvrabilité et une hydratation du ciment optimales :

Rapport E/LEffet
En dessous de 0,27Boulettage du mélange, mauvais compactage, ciment non hydraté, résistance réduite
0,27 à 0,34Plage acceptable ; nécessite des superplastifiants pour l’ouvrabilité
0,34 à 0,41Plage optimale selon la NRMCA ; produit un brillant métallique humide sur les granulats
Au-dessus de 0,40Ruissellement de la pâte ; les vides se scellent ; perméabilité réduite

La teneur en eau correcte produit un brillant métallique humide caractéristique sur les particules de granulats sans ruissellement de la pâte. Un essai pratique sur le terrain — l’essai de la poignée — consiste à former une boule du mélange dans la main gantée : la boule doit conserver sa forme sans s’effriter, mais lorsqu’elle est relâchée, les particules de granulats individuelles doivent rester discernables plutôt que d’être noyées dans une matrice de pâte.

Adjuvants

Le béton perméable nécessite un ensemble d’adjuvants adapté pour obtenir des caractéristiques de mise en place et une durabilité acceptables :

Les superplastifiants (HRWR) — Type A ou Type F selon l’ASTM C494 — sont utilisés pour améliorer l’ouvrabilité aux faibles rapports E/L requis. Cependant, la prudence est de mise car une superplastification excessive peut provoquer l’écoulement de la pâte depuis les granulats vers le bas de la section de revêtement, scellant les vides inférieurs et réduisant la perméabilité.

Les adjuvants modificateurs de viscosité (AMV) aident à maintenir l’enrobage de pâte sur la surface des granulats et à prévenir l’écoulement pendant la mise en place et le compactage. Ceux-ci sont particulièrement importants par temps chaud lorsque la rhéologie du mélange change rapidement.

Les stabilisateurs d’hydratation — également appelés retardateurs de prise ou adjuvants de contrôle de l’hydratation — sont fortement recommandés pour le béton perméable. La teneur élevée en vides expose une grande surface de pâte à l’air, accélérant la perte d’humidité et raccourcissant le temps de travail. Les stabilisateurs d’hydratation peuvent prolonger la fenêtre de travail d’environ 30 minutes à 2 heures ou plus, ce qui est critique étant donné que le béton perméable ne peut pas être pompé et nécessite une décharge directe depuis le camion.

Les adjuvants entraîneurs d’air (AEA) sont requis pour le béton perméable dans les environnements de gel-dégel. Cependant, un défi unique est que la teneur en air ne peut pas être directement mesurée ou vérifiée à l’aide des méthodes d’essai standard de teneur en air du béton (méthode sous pression ASTM C231 ou méthode volumétrique ASTM C173) car les grands vides structurels provoquent des lectures erronées. La teneur en air dans la fraction de pâte du béton perméable est mieux évaluée à l’aide de l’ASTM C457 (analyse microscopique des vides d’air du béton durci) sur des carottes extraites.

Dosage du volume de pâte

La méthode de proportionnement des mélanges de la NRMCA pour le béton perméable calcule le volume de pâte requis à l’aide de cette relation :

Vp = Vac + CI − Vvide

Où :

  • Vp = volume de pâte (pourcentage du volume du mélange)
  • Vac = teneur en vides des granulats à l’état meuble ou serré à la tige (pourcentage)
  • CI = indice de compactage (typiquement 1 % à 8 %, selon l’effort de compactage)
  • Vvide = teneur en vides d’air cible pour le revêtement durci (typiquement 15 % à 25 %)

Cette approche garantit que le volume de pâte est suffisant pour enrober toutes les particules de granulats et fournir une liaison durable aux points de contact, tout en laissant le volume de vides cible ouvert pour la transmission de l’eau.

Essais en laboratoire et contrôle qualité

Norme d’essaiObjectifValeur cible
ASTM C1688Masse volumique et teneur en vides à l’état fraisPoids volumique ±5 lb/ft³ de la cible
ASTM C1754Masse volumique et teneur en vides à l’état durci (carottes)% de vides cible ±2 %
ASTM C39Résistance à la compression (cylindres)2 500-4 000 psi
ASTM C78Résistance à la flexion (poutres)150-550 psi
ASTM C1701Taux d’infiltration in situ200-500 po/h (nouvelle construction)

L’ASTM C1688 est l’essai de contrôle qualité principal et remplace l’essai d’affaissement pour le béton perméable. L’essai consiste à consolider un volume connu de béton frais dans un récipient standard à l’aide d’une procédure de compactage spécifique (typiquement 20 coups d’une tige de damage standard en trois couches), puis à peser le récipient rempli pour déterminer la masse volumique à l’état frais. Cette masse volumique est comparée à la masse volumique théorique maximale (calculée à partir des masses volumiques et proportions connues) pour déterminer la teneur en vides à l’état frais.

Mise en place et compactage

La mise en place du béton perméable nécessite des procédures de construction spécialisées qui diffèrent significativement du bétonnage conventionnel. Le matériau est à affaissement nul, ne peut pas être pompé et a une fenêtre de travail limitée qui exige une coordination précise entre les opérations de malaxage, de livraison et de mise en place.

Préparation du sol support et de la couche de base

Le sol support doit être préparé pour fournir un support et un drainage adéquats. Les exigences typiques incluent :

  • Compactage à 90 % à 95 % de la masse volumique sèche maximale AASHTO T-180
  • Humidification immédiatement avant la mise en place du béton (sans eau stagnante) pour empêcher le sol support d’aspirer l’humidité du béton perméable
  • Couche réservoir en pierre de 4 à 24 pouces (100 à 600 mm) de pierre à granulométrie ouverte n° 57 qui fournit à la fois un stockage pour le drainage et une plateforme de travail stable
  • Géotextile de séparation placé entre la pierre du réservoir et le sol support pour empêcher la migration du sol tout en laissant passer l’eau

Procédures de mise en place

Le béton perméable est mis en place à l’aide de méthodes de construction à coffrage fixe. Les coffrages sont réglés à une hauteur qui permet à la règle d’être positionnée environ 0,5 à 0,75 pouce (12 à 20 mm) au-dessus de l’élévation finale du revêtement, en tenant compte de la réduction d’épaisseur qui se produit pendant le compactage.

Le matériau doit être déchargé directement du camion malaxeur dans la zone de mise en place et étalé à l’aide de râteaux ou de pelles. Parce que le béton perméable ne peut pas être pompé, le camion malaxeur doit avoir un accès direct à toutes les zones du revêtement. Pour les grands projets, des points d’accès multiples ou un train de pavage peuvent être nécessaires.

Des règles vibrantes mécaniques ou manuelles sont utilisées pour la consolidation initiale et le réglage au niveau. Cependant, la fréquence de vibration doit être réduite par rapport au béton conventionnel pour éviter un surcompactage de la surface supérieure, ce qui peut sceller les vides de surface et réduire considérablement la perméabilité. Les règles à laser peuvent être utilisées mais nécessitent un réglage minutieux des paramètres de vibration.

Compactage

Le compactage est l’étape la plus critique de la construction du béton perméable et est effectué à l’aide de rouleaux en acier généralement de 3 à 6 pieds (1 à 2 m) de large, fonctionnant en mode non vibratoire. Le rouleau consolide le béton jusqu’au niveau final (hauteur du coffrage) et assure un contact adéquat entre les particules de granulats pour le développement de la résistance.

Les exigences typiques de compactage incluent :

  • 2 à 4 passes du rouleau sur toute la surface
  • Compactage terminé dans les 15 minutes suivant la mise en place
  • Compactage des bords à l’aide d’une dame manuelle ou d’une taloche en acier de 1×1 pied (300×300 mm) le long des coffrages et des joints
  • Roulage de finition pour obtenir un aspect de surface uniforme sans surfaçage du matériau

Le processus de compactage doit être soigneusement contrôlé : un compactage insuffisant réduit la résistance et augmente le potentiel d’éclatement, tandis qu’un compactage excessif peut effondrer la structure de vides et réduire la perméabilité en dessous des objectifs de conception.

Cure

La cure est sans doute l’étape la plus critique et la plus fréquemment négligée de la construction du béton perméable. Parce que le béton perméable ne ressuie pas — l’eau ne remonte pas à la surface comme dans le béton conventionnel — le matériau est très sensible à la fissuration par retrait plastique dans les premières heures suivant la mise en place. La surface exposée des vides accélère l’évaporation de l’humidité de la pâte.

La séquence de cure requise est :

  1. Brumisation appliquée immédiatement après le compactage et la réalisation des joints pour saturer l’air de surface
  2. Bâche en polyéthylène de 6 mils (0,15 mm) placée directement sur la surface du revêtement dans les 20 minutes suivant le compactage
  3. Ancrage de la bâche en polyéthylène aux bords et aux joints — à l’aide de sacs de sable ou d’objets lestés, jamais de sable ou de terre qui pourraient contaminer la surface
  4. Minimum de 7 jours de cure humide continue sous la bâche — prolongé à 10-14 jours par temps froid ou lors de l’utilisation de MCS

Les produits de cure formant une membrane liquide sont déconseillés pour le béton perméable. Les recherches de Kevern et al. (2009) ont démontré que les produits de cure membranaires réduisent l’évaporation de surface mais ne font rien pour prévenir la perte d’humidité interne à travers la structure de vides ouverte. Seules les barrières physiques contre l’humidité — bâche en polyéthylène ou toile de jute humide recouverte de plastique — assurent une cure adéquate.

Joints

Les joints de contrôle dans le béton perméable sont généralement installés à l’aide d’un outil à joint roulant — semblable à un coupe-pizza avec une lame de coupe — qui crée un plan de faiblesse d’environ 25 % de l’épaisseur de la dalle de profondeur. L’espacement des joints est typiquement de 20 pieds (6 m), bien que certaines installations aient utilisé avec succès des espacements allant jusqu’à 45 pieds sans fissuration non contrôlée.

Le sciage est fortement déconseillé pour les joints du béton perméable car :

  • L’eau utilisée dans le sciage transporte la laitance de ciment dans les vides ouverts, les scellant
  • La lame de scie crée un éclatement sur les bords du joint en raison de la structure granulaire ouverte
  • Le remplacement du mastic de joint est difficile car la structure de vides empêche une adhérence propre

Certaines installations de béton perméable omettent complètement les joints de contrôle, acceptant que des fissures aléatoires se produisent. Comme le revêtement est généralement sous-tendu par un réservoir en pierre flexible, les mouvements différentiels au niveau des fissures sont minimes, et les impacts structurels et fonctionnels sont généralement acceptables.

Limitations météorologiques

Le béton perméable ne peut pas être mis en place sur un sol support gelé, boueux ou saturé. La pluie pendant la mise en place est particulièrement problématique car les gouttes d’eau impactent la surface de pâte exposée, créant un scellement de surface et des piqûres. Les températures ambiantes élevées (au-dessus de 85 °F / 30 °C), une faible humidité et des vents forts accélèrent l’évaporation de l’humidité et nécessitent des ajustements du mélange (stabilisateurs d’hydratation) et des procédures de mise en place (opérations plus rapides, cure immédiate).

Perméabilité et taux d’infiltration

La perméabilité du béton perméable est mesurée par le taux d’infiltration — la vitesse à laquelle l’eau traverse verticalement le revêtement sous une charge hydraulique donnée. Cette propriété est régie par l’ASTM C1701/C1701M, méthode d’essai standard pour le taux d’infiltration du béton perméable in situ.

Taux d’infiltration typiques

Le béton perméable fraîchement mis en place avec une structure de vides correctement conçue et compactée présente des taux d’infiltration dans la plage de :

Teneur en videsTaux d’infiltration typiqueConductivité hydraulique équivalente
15 %100-200 po/h (0,07-0,14 cm/s)2,5-5,1 m/h
20 %200-400 po/h (0,14-0,28 cm/s)5,1-10,2 m/h
25 %400-800 po/h (0,28-0,56 cm/s)10,2-20,3 m/h
30 %800-1 500 po/h (0,56-1,06 cm/s)20,3-38,1 m/h

Le taux d’infiltration de conception couramment cité pour le béton perméable est de 200 à 500 pouces par heure (0,14 à 0,35 cm/s). Ces taux sont des ordres de grandeur plus élevés que les intensités naturelles des précipitations — même un événement de tempête centennale d’une heure dans la plupart des régions produit des intensités de précipitations de seulement 2 à 6 pouces par heure — ce qui signifie que la capacité d’infiltration de surface du béton perméable ne limite pratiquement jamais la performance hydrologique. La performance réelle du système est régie par le volume de stockage de la sous-couche et le taux d’infiltration du sol support.

Protocole d’essai ASTM C1701

L’essai de terrain ASTM C1701 implique la procédure suivante :

  1. Un anneau d’infiltration de 12 pouces (300 mm) de diamètre est scellé à la surface du revêtement à l’aide de mastic de plombier ou d’un autre produit d’étanchéité non durcissant
  2. Un anneau extérieur de 18 pouces (455 mm) est également scellé pour confiner l’écoulement latéral
  3. Pré-mouillage : 8 livres (3,6 kg) d’eau sont versées dans l’anneau intérieur et laissées à s’infiltrer complètement
  4. Après le pré-mouillage, une masse d’eau mesurée (typiquement 10 à 40 lb / 4,5 à 18 kg, selon le taux d’infiltration attendu) est versée dans l’anneau intérieur
  5. Le temps d’infiltration complète est enregistré avec un chronomètre
  6. Le taux d’infiltration est calculé comme suit :

I = (K × M) / (D² × t)

Où :

  • I = taux d’infiltration (pouces par heure)
  • K = 126 870 (constante pour les unités)
  • M = masse d’eau (livres)
  • D = diamètre de l’anneau intérieur (pouces)
  • t = temps d’infiltration (secondes)

Facteurs affectant la perméabilité

La perméabilité du béton perméable n’est pas uniquement fonction de la teneur totale en vides — la connectivité du réseau de vides est tout aussi importante, voire plus. Deux échantillons avec une teneur en vides totale identique peuvent avoir des perméabilités radicalement différentes si l’un a des pores bien connectés et l’autre des vides isolés. Les facteurs qui influencent la connectivité des vides comprennent :

  • Angularité des granulats : les granulats concassés angulaires créent des réseaux de pores plus tortueux mais mieux connectés que le gravier roulé
  • Méthode de compactage : le compactage par rouleau produit une distribution des vides plus uniforme que le compactage par vibration
  • Rhéologie de la pâte : une pâte à plus haute viscosité maintient un meilleur enrobage sur les granulats sans goutter dans les vides
  • Distribution granulométrique : des granulométries plus étroites produisent des réseaux de vides plus uniformes et mieux connectés

Le colmatage comme désordre principal

Le colmatage — l’accumulation progressive de sédiments, de débris organiques et de fines particules dans le système de vides interconnectés — est le mécanisme de désordre principal du béton perméable. Contrairement aux revêtements en béton conventionnel, où les désordres structurels (fissuration, éclatement, détérioration des joints) dominent les modes de défaillance, le béton perméable tombe le plus souvent en panne fonctionnellement bien avant de tomber en panne structurellement.

Mécanismes de colmatage

Trois mécanismes distincts contribuent au colmatage du béton perméable :

Dépôt de surface — Le sol, la poussière et le sable transportés par le vent depuis les zones non pavées adjacentes, les champs agricoles ou les chantiers de construction s’accumulent sur la surface du revêtement. Les précipitations transportent ensuite ces particules dans les vides de surface. Les particules de sable grossier (0,5 à 1,0 mm) plus grandes que les diamètres des gorges de pores de surface forment un joint de surface — une fine couche à faible perméabilité qui empêche l’entrée d’eau tandis que la structure de vides plus profonde reste ouverte.

Filtration en profondeur — Les particules de sable moyen et fin (0,075 à 0,5 mm) pénètrent dans les vides de surface et sont transportées vers le bas à travers le réseau de pores. Ces particules sont piégées au niveau des gorges de pores — les rétrécissements entre les particules de granulats adjacentes où le diamètre des pores est le plus petit. Cela crée un front de colmatage qui progresse de la surface vers le bas. La concentration de sédiments piégés diminue exponentiellement avec la profondeur, avec 60 % à 80 % du matériau colmatant généralement trouvé dans les 0,5 à 1,0 pouce (12 à 25 mm) supérieurs du revêtement.

Adhésion de l’argile — Les particules d’argile (plus petites que 0,002 mm) posent le défi de colmatage le plus grave. Lorsqu’elles sont mouillées, les particules d’argile peuvent passer relativement librement à travers le réseau de pores. Cependant, lorsque le revêtement sèche entre les épisodes de pluie, les particules d’argile adhèrent fortement aux parois rugueuses et tortueuses des pores par une combinaison de forces de van der Waals, de succion capillaire et de verrouillage mécanique. Les recherches de Rao et al. (2022) ont démontré qu’après un colmatage à l’argile et un séchage subséquent, la perméabilité normalisée chutait à 0,154 de la valeur initiale, et le lavage sous pression n’atteignait qu’un rétablissement de perméabilité de 4,91 % — confirmant que l’argile séchée est extrêmement difficile à éliminer des pores du béton perméable.

Sources de matériaux colmatants

SourceMatériau typiqueTaille des particules
Sol nu adjacentLimon, argile, sable fin<0,075 à 0,5 mm
Paillis d’aménagement paysagerFines organiquesVariable
Applications de sable hivernalSable moyen à grossier0,5 à 2,0 mm
Usure des pneus de véhiculesParticules de caoutchouc0,01 à 0,5 mm
Dépôt atmosphériquePoussière, pollen<0,01 à 0,1 mm
Décomposition de litière de feuillesDébris organiques, biofilmVariable
Ruissellement de chantier de constructionLimon, argile<0,002 à 0,075 mm

Impact quantifié du colmatage

La recherche a documenté des réductions extrêmes de la capacité d’infiltration dues au colmatage :

  • Haselbach (2010) a rapporté que le béton perméable colmaté à l’argile présentait des taux d’infiltration de 70 mm/h (2,8 po/h) contre 6 100 mm/h (240 po/h) pour le même matériau non colmaté — une réduction de 98,85 %
  • Rao et al. (2022) ont constaté qu’après un colmatage à l’argile avec un seul cycle de séchage, la zone la plus contaminée se situait à 24 à 72 mm (1 à 3 pouces) sous la surface, avec la couche de plus faible perméabilité à environ 48 mm (1,9 pouce) de profondeur
  • Les relevés de terrain de parkings en béton perméable âgés de 5 à 10 ans rapportent couramment que 60 % à 80 % des emplacements d’essai ont des taux d’infiltration inférieurs à 10 po/h — le seuil typique de défaillance fonctionnelle

Inspection du colmatage et de la perte de perméabilité

L’inspection du béton perméable se concentre sur l’évaluation de la performance fonctionnelle — mesurer la capacité du matériau à transmettre l’eau — plutôt que sur l’évaluation de l’état structurel qui domine l’inspection du béton conventionnel.

Essai d’infiltration in situ — ASTM C1701

La méthode d’inspection principale est l’essai d’infiltration ASTM C1701, qui doit être effectué :

  • Immédiatement après la construction pour établir la perméabilité de référence
  • Annuellement par la suite pour suivre le taux de perte de perméabilité
  • Après des événements pluvieux majeurs dans les zones à forte charge sédimentaire
  • Avant et après l’entretien pour évaluer l’efficacité de la restauration

Un minimum de trois emplacements d’essai par section de revêtement est recommandé, avec des essais supplémentaires aux :

  • Points bas où l’eau se concentre naturellement
  • Bords de revêtement adjacents aux zones non pavées
  • Traces de roues où le compactage de la circulation peut affecter la structure de vides
  • Zones d’entrée et de sortie du système de gestion des eaux pluviales

Indicateurs d’inspection visuelle

L’inspection visuelle fournit une évaluation qualitative rapide des conditions de colmatage :

Eau stagnante en surface — L’eau restant sur la surface du revêtement plus de 30 minutes après la fin des précipitations est l’indicateur le plus direct de colmatage. L’eau stagnante peut être localisée (indiquant des zones colmatées isolées) ou généralisée (indiquant une perte de perméabilité à l’échelle du système).

Décoloration de surface — L’accumulation de sédiments fins apparaît comme une décoloration poussiéreuse ou boueuse, particulièrement le long des bords du revêtement, aux points bas et dans les traces de roues. Les taches sombres indiquent une accumulation organique ou la formation de biofilm.

Croissance végétale — La mousse, les algues ou les mauvaises herbes poussant sur la surface du revêtement indiquent une rétention d’humidité persistante et une accumulation organique — qui réduisent toutes deux la perméabilité. Dans le Pacifique Nord-Ouest, les surfaces vertes et glissantes dues à la croissance de mousse sont un indicateur clé du béton perméable colmaté.

Perte de texture de surface visible — La texture de surface distincte et rugueuse du béton perméable devient lisse et d’aspect scellé à mesure que les sédiments remplissent les vides de surface. Une surface qui semble similaire au béton conventionnel présente probablement un colmatage significatif.

Méthodes d’inspection avancées

Lorsque les essais de terrain indiquent une dégradation significative des performances, les méthodes avancées suivantes peuvent quantifier l’étendue et la profondeur du colmatage :

Extraction de carottes et analyse en laboratoire — Des carottes de 4 à 6 pouces (100 à 150 mm) de diamètre sont extraites selon l’ASTM C42 et testées pour :

  • La masse volumique et la teneur en vides à l’état durci (ASTM C1754)
  • La perméabilité en laboratoire à charge variable (conductivité hydraulique en cm/s)
  • La tomographie assistée par ordinateur aux rayons X (CT) pour la visualisation tridimensionnelle de la structure des pores et de la distribution des sédiments

Analyse sectionnelle de carottes — Les carottes sont sectionnées horizontalement en tranches de 0,25 à 0,5 pouce (6 à 12 mm) d’épaisseur, et chaque tranche est testée individuellement pour la perméabilité et la teneur en sédiments. Cette méthode révèle la distribution verticale du matériau colmatant et identifie si le colmatage est uniquement de surface ou sur toute la profondeur.

Entretien

L’entretien efficace du béton perméable nécessite une approche proactive et préventive plutôt qu’une restauration réactive. Le principe le plus critique — confirmé par des recherches approfondies — est que l’entretien doit être effectué avant qu’un colmatage profond et irréversible ne se produise.

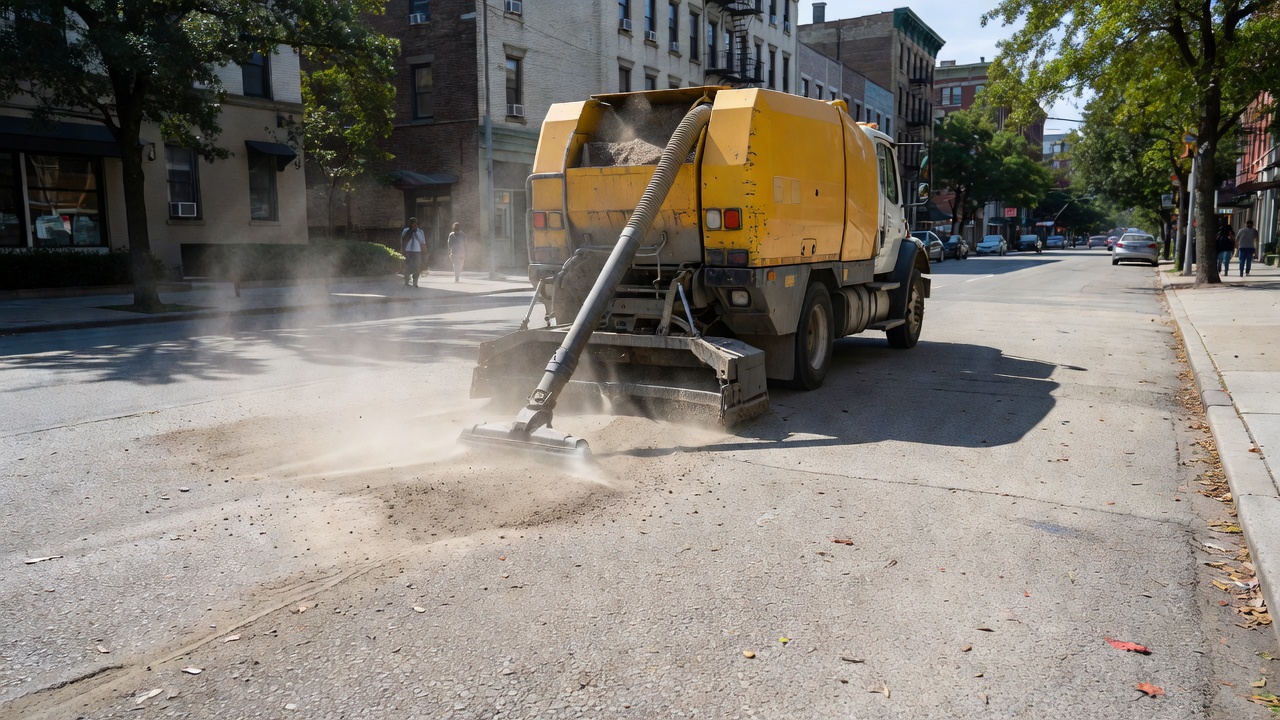

Entretien préventif — Balayage par aspiration

Le balayage par aspiration à air régénératif est la méthode d’entretien la plus efficace pour les grandes surfaces en béton perméable. Contrairement aux balayeuses mécaniques à brosse, qui redistribuent les matières fines sans les éliminer, les balayeuses à air régénératif utilisent un courant d’air à haute vélocité (500 à 700 pi/s à la buse) pour soulever les sédiments des pores de surface, combiné à un système d’aspiration pour les capturer.

ParamètreSpécification
Type de balayeuseÀ air régénératif ou assistée par aspiration
Vitesse de fonctionnement3 à 5 mph (5 à 8 km/h)
Vélocité de l’air à la buseMinimum 500 pi/s (150 m/s)
FréquenceMinimum annuel ; trimestriel dans les zones à forte charge sédimentaire
PassesDeux passes dans chaque direction pour les sections fortement chargées

Un balayage par aspiration correctement effectué peut restaurer 80 % à 90 % de la perméabilité d’origine lorsque le revêtement n’est pas profondément colmaté. La FHWA recommande de se concentrer sur les premiers 50 à 100 pieds (15 à 30 m) de revêtement à partir des points d’accès non pavés, où la charge sédimentaire est généralement la plus élevée.

Entretien curatif — Lavage sous pression avec récupération par aspiration

Pour les revêtements où le balayage par aspiration seul est insuffisant, le lavage à l’eau sous haute pression à 2 000 à 4 000 psi (14 à 28 MPa) avec récupération simultanée par aspiration de l’eau de lavage est la méthode de nettoyage en profondeur la plus efficace. Le système de buse rotative dirige l’eau dans les pores du revêtement selon un angle descendant, délogeant les sédiments incrustés, tandis que le système d’aspiration récupère l’eau chargée de sédiments avant qu’elle ne puisse réintégrer la structure des pores.

Exigences opérationnelles critiques :

  • La récupération par aspiration doit capturer au moins 90 % de l’eau appliquée pour éviter la redistribution des sédiments
  • Des passes multiples (2 à 4) sont généralement nécessaires pour un revêtement modérément colmaté
  • Le lavage sous pression doit être effectué AVANT que l’argile ne sèche — l’adhésion de l’argile séchée réduit l’efficacité de la récupération de plus de 90 %

La méthode de lavage sous pression est plus efficace près de la surface, où la force de raclage du jet d’eau est la plus grande. Son efficacité diminue avec la profondeur car le squelette des granulats bloque l’accès direct de l’eau aux pores plus profonds.

Restauration d’un revêtement sévèrement colmaté

Lorsque les taux d’infiltration descendent en dessous d’environ 10 % de la valeur d’origine, une restauration plus agressive peut être nécessaire :

  • Fraisage et remplacement des 1,0 à 1,5 pouce supérieurs (25 à 37 mm) de la couche de béton perméable, suivi de l’application d’une nouvelle couche de roulement en béton perméable — la méthode de restauration la plus fiable mais à environ 30 % à 50 % du coût de remplacement complet
  • Perçage de trous de décharge verticaux de 0,5 à 1,0 pouce (12 à 25 mm) de diamètre sur une grille de 3 à 4 pieds (1 à 1,2 m) à travers la couche de surface colmatée pour fournir des voies de drainage directes vers la base en pierre sous-jacente
  • Nettoyage chimique à l’aide de nettoyants enzymatiques biodégradables ou de traitements à base de peroxyde d’hydrogène pour décomposer les biofilms organiques — une technologie en développement nécessitant des recherches supplémentaires

Actions d’entretien interdites

Les actions suivantes ne doivent jamais être effectuées sur le béton perméable :

  • Application de sable, de cendres ou de matériaux antidérapants pour le contrôle de la glace — ceux-ci colmatent immédiatement la structure de vides
  • Enduction de surface, coulis de scellement ou enduits gravillonnés — ceux-ci sont conçus pour sceller les surfaces et détruiraient la fonction de drainage du revêtement
  • Stockage de terre, de paillis ou de matériaux d’aménagement paysager sur la surface du revêtement
  • Coloration par poudre sèche ou par mordançage acide — ces méthodes introduisent des particules fines qui scellent les vides de surface

Gel-dégel dans le béton perméable

La durabilité au gel-dégel du béton perméable a fait l’objet de recherches et de débats importants depuis que le matériau a été largement utilisé dans les années 1990. La préoccupation clé est que l’eau retenue dans la structure des pores se dilate lors du gel d’environ 9 %, et si le béton est critiquement saturé (vides remplis d’eau à plus de 91 % du volume total de vides), la dilatation génère des pressions internes qui peuvent dépasser la résistance à la traction du mince enrobage de pâte de ciment, provoquant fissuration, écaillage et éclatement.

Conditions menant aux dommages de gel-dégel

Un béton perméable correctement conçu et entretenu ne reste pas saturé car l’eau s’écoule librement à travers les vides interconnectés. Les dommages de gel-dégel se produisent lorsque :

  1. Un colmatage sévère emprisonne l’eau dans les vides, empêchant le drainage
  2. Des températures sous le gel prolongées (plus de 30 jours consécutifs sous le gel) empêchent le drainage du réservoir de base
  3. Une nappe phréatique élevée remonte à moins de 3 pieds (1 m) de la surface du revêtement
  4. Une profondeur de sous-couche inadéquate fournit un volume de stockage insuffisant pour l’eau de fonte
  5. Un sol support imperméable (sols argileux) empêche le drainage vertical de l’eau stockée

Stratégies éprouvées de protection contre le gel-dégel

Les recherches de Schaefer et al. (2006) et Kevern et al. (2008) à l’Université d’État de l’Iowa, soutenues par la NRMCA et la Portland Cement Association, ont établi trois stratégies éprouvées pour la durabilité au gel-dégel :

Pâte à air entraîné — Les adjuvants entraîneurs d’air créent des bulles d’air microscopiques dans la pâte de ciment (facteur d’espacement inférieur à 0,01 pouce / 0,25 mm) qui soulagent la pression hydraulique pendant le gel. Bien que la teneur totale en air du béton perméable ne puisse pas être mesurée par les méthodes d’essai conventionnelles (car les vides structurels dominent la lecture), le système de vides d’air dans la fraction de pâte peut être vérifié par l’ASTM C457 sur des échantillons durcis.

Ajout de granulats fins — L’inclusion de 5 % à 7 % de sable en poids du total des granulats s’est avérée améliorer significativement la durabilité au gel-dégel. En laboratoire, les mélanges avec 7 % de sable et un entraînement d’air n’ont subi que 2 % de perte de masse après 300 cycles de gel-dégel — bien dans les limites acceptables. Le sable améliore la densité et la résistance de la pâte sans réduire substantiellement la perméabilité.

Couche de base drainante épaisse en granulats — Le réservoir en pierre sous le béton perméable doit être suffisamment profond pour stocker l’eau sous la profondeur de pénétration du gel. La NRMCA classe les zones de gel-dégel comme suit :

Zone de gel-dégelCaractéristiquesProfondeur de base recommandée
Gel sec15+ cycles/an, peu de précipitations hivernales4-8 pouces (100-200 mm)
Gel sec intenseGel sec + sol gelé en continu4-8 pouces (100-200 mm)
Gel humide15+ cycles/an, précipitations hivernales4-8 pouces (100-200 mm)
Gel humide intenseGel humide + sol gelé en continu8-24 pouces (200-600 mm) avec drainage souterrain

Performance documentée sur le terrain

De multiples installations de terrain à long terme ont démontré une performance réussie au gel-dégel :

  • Trottoir du Centre des visiteurs de Penn State (State College, PA) : Zone de gel humide intense, 121 cycles de gel-dégel par an, 90 jours consécutifs sous le gel — bonne performance après 5 hivers avec seulement une couche de base en granulats de 8 pouces
  • Parking de Gallup, Nouveau-Mexique : Zone de gel sec intense, 212 cycles de gel-dégel par an, 62 jours consécutifs sous le gel — bonne performance après 13 ans sans tuyaux de drainage ni dispositions spéciales pour le gel-dégel
  • Salt Lake City, Utah : Zone de gel humide — bonne performance au gel-dégel avec entraînement d’air et drainage adéquat de la base

Le béton perméable est déconseillé dans les environnements de gel-dégel où la nappe phréatique remonte à moins de 3 pieds (1 m) de la surface du revêtement, car l’apport constant d’humidité empêche le revêtement de drainer entre les épisodes de gel.

Applications aéroportuaires

Le béton perméable a des applications spécifiques dans les aéroports, principalement dans les zones à faible trafic où les charges des aéronefs sont légères et les avantages d’un drainage rapide des eaux pluviales sont significatifs.

Contexte réglementaire OACI et FAA

L’Annexe 14 de l’OACI, Volume I, Chapitre 3, établit des normes et pratiques recommandées (SARPs) exigeant que les surfaces de piste offrent de bonnes caractéristiques de friction lorsqu’elles sont mouillées. Bien que le béton perméable ne soit pas explicitement mentionné dans l’Annexe 14 de l’OACI, les principes de drainage qu’il incarne — l’élimination rapide de l’eau de surface pour maintenir le contact pneu-revêtement — soutiennent directement la conformité à ces exigences.

Le Document OACI 9157 (Manuel de conception d’aérodromes, Partie 3 — Chaussées, 3e édition, 2022) fournit des directives détaillées sur la conception et l’évaluation des chaussées pour les aéroports. Le manuel traite du drainage souterrain, des couches de fondation perméables et de l’importance de prévenir l’accumulation d’eau dans les structures de chaussée — tous des domaines où le béton perméable peut apporter une contribution directe.

La Circulaire consultative FAA 150/5320-6G (Conception et évaluation des chaussées aéroportuaires, juin 2021) est le principal document d’orientation de la FAA pour la conception des chaussées aéroportuaires aux États-Unis. Bien que la CA ne comprenne pas actuellement de dispositions de conception spécifiques pour le béton perméable en tant que couche de roulement structurelle, les orientations de la FAA sur le drainage des chaussées, les drains de bord et les couches de fondation à granulométrie ouverte au Chapitre 6 (Drainage et sous-drainage) établissent le cadre de conception applicable aux systèmes en béton perméable.

Applications aéroportuaires approuvées

ApplicationConfiguration typiqueCharge d’aéronef
Accotements de chaussées4-6 po de béton perméable sur 6-12 po de pierre réservoirMinime — urgence uniquement
Aires de trafic aviation générale6 po de béton perméable sur 12-24 po de pierre réservoirAéronefs des groupes de conception I-II
Aires de trafic des casernes de pompiers6 po de béton perméable sur 12 po de pierre réservoirVéhicules d’urgence uniquement
Routes de service5-6 po de béton perméable sur 8-12 po de pierre réservoirVéhicules de service légers
Parkings du personnel5-6 po de béton perméable sur 8-12 po de pierre réservoirAutomobiles uniquement
Canaux de drainage4-6 po de revêtement en béton perméableAucune charge structurelle

Considérations de conception structurelle pour les charges d’aéronefs

La résistance à la compression du béton perméable de 2 500 à 4 000 psi limite son application aux aéronefs avec des charges sur roue unique inférieures à environ 12 500 livres (55,6 kN) — équivalent aux aéronefs des groupes de conception I et petits groupes II de la FAA (aéronefs d’aviation générale, jets d’affaires et petits turbopropulseurs).

Pour les applications impliquant des aéronefs plus lourds, le béton perméable peut être utilisé comme couche de fondation perméable sous une surface de revêtement rigide conventionnelle. Dans cette configuration, la couche de béton perméable — typiquement de 6 à 10 pouces (150 à 250 mm) d’épaisseur — fournit à la fois un support structurel et un drainage souterrain, permettant aux eaux pluviales d’être collectées et acheminées dans la structure de la chaussée plutôt que de s’écouler en surface. La CA FAA 150/5320-6G aborde ce concept dans sa discussion sur le sous-drainage des chaussées et les couches de fondation perméables.

Avantages hydrologiques pour les aéroports

L’application du béton perméable dans les aéroports offre des avantages hydrologiques spécifiques :

  • Élimination de l’eau stagnante en surface sur les accotements et les aires de trafic, réduisant l’attraction des oiseaux (l’eau stagnante attire les oiseaux, un danger critique pour la faune dans les opérations aériennes)
  • Réduction du potentiel d’aquaplanage sur les voies de circulation à faible vitesse et les aires de trafic où les aéronefs manœuvrent à des vitesses inférieures au seuil d’aquaplanage dynamique
  • Réduction de la demande sur les systèmes de gestion des eaux pluviales — les permis d’eaux pluviales aéroportuaires dans le cadre du Système national d’élimination des rejets polluants (NPDES) exigent souvent le traitement des eaux de ruissellement provenant des activités industrielles ; le béton perméable fournit un traitement in situ par filtration naturelle
  • Recharge des nappes phréatiques dans les environnements aéroportuaires où la couverture imperméable des pistes, des voies de circulation et des aires de trafic peut dépasser 70 % de la superficie totale de l’aéroport

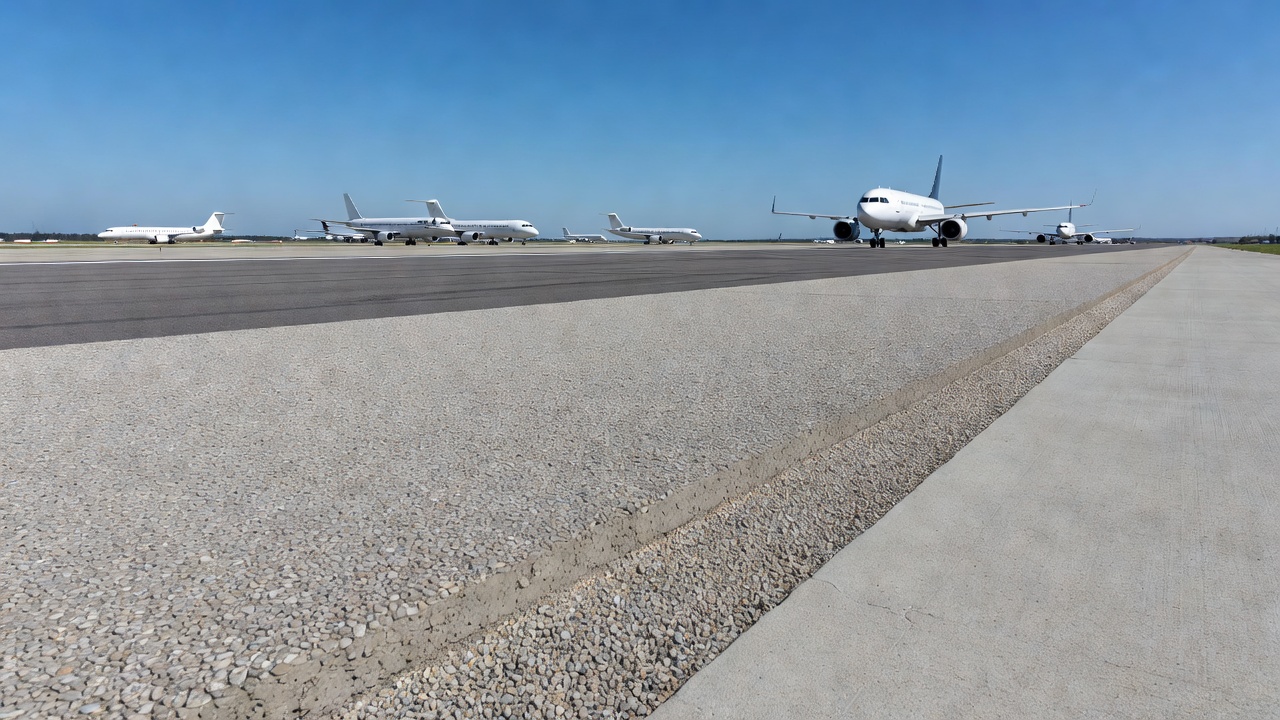

Accotement de piste aéroportuaire construit en béton perméable montrant la couche de drainage et l'aire de trafic adjacente pour aéronefs

Avantages en matière de durabilité

Le béton perméable offre des avantages significatifs en matière de durabilité dans de multiples dimensions environnementales, ce qui en fait une pratique reconnue d’infrastructure verte dans le cadre de la gestion des eaux pluviales de l’Agence américaine de protection de l’environnement (EPA).

Réduction du ruissellement des eaux pluviales

L’avantage le plus immédiat du béton perméable en matière de durabilité est sa capacité à réduire le ruissellement des eaux pluviales. L’EPA reconnaît le béton perméable comme une Meilleure pratique de gestion (BMP) pour la gestion des eaux pluviales dans le cadre du programme de permis NPDES. Les recherches ont documenté que les systèmes efficaces en béton perméable peuvent réduire le ruissellement de surface jusqu’à 80 % ou plus par rapport aux surfaces imperméables conventionnelles (Ferguson, 2005).

Le système en béton perméable capte le premier flot — la portion initiale et la plus polluée des précipitations — et l’infiltre dans le sol support, empêchant le transport des polluants accumulés de la surface du revêtement vers les eaux réceptrices. Cette capture du premier flot est particulièrement efficace pour les parkings, où les contaminants déposés par les véhicules (huile, graisse, métaux lourds) sont les plus concentrés au début d’un épisode pluvieux.

Recharge des nappes phréatiques

En permettant aux eaux pluviales de s’infiltrer dans le sol support, le béton perméable restitue les précipitations au cycle hydrologique naturel. Les surfaces imperméables aménagées ne restituent typiquement que 10 % à 30 % des précipitations annuelles aux eaux souterraines, le reste devenant du ruissellement de surface. Les systèmes en béton perméable avec des taux d’infiltration élevés dans le sol support peuvent restituer 80 % à 100 % des précipitations annuelles à la nappe phréatique, maintenant le débit de base des cours d’eau et reconstituant les réserves aquifères.

Traitement de la qualité de l’eau

Lorsque les eaux pluviales percolent à travers le béton perméable et le sol support sous-jacent, des processus naturels physiques, chimiques et biologiques éliminent les polluants :

PolluantEfficacité d’éliminationMécanisme
Matières en suspension totales (MEST)80-90 %Filtration à travers le revêtement et le sol support
Phosphore total50-70 %Adsorption sur les particules du sol
Azote total30-50 %Absorption biologique, dénitrification
Cuivre, Zinc, Plomb70-95 %Adsorption, précipitation
Huiles et graisses80-90 %Dégradation biologique, filtration
Agents pathogènes60-90 %Filtration, exposition aux UV, mortalité

Le traitement de la qualité de l’eau fourni par les systèmes en béton perméable peut aider les exploitants aéroportuaires et municipaux à respecter les exigences de Charge journalière maximale totale (TMDL) pour les cours d’eau dégradés.

Atténuation des îlots de chaleur urbains

Le béton perméable réduit l’effet d’îlot de chaleur urbain par trois mécanismes :

  • Albédo plus élevé (réflectance solaire) — la surface en ciment de couleur plus claire réfléchit davantage le rayonnement solaire que les revêtements d’asphalte foncés, réduisant l’absorption de chaleur
  • Refroidissement par évaporation — l’eau qui percole à travers le revêtement s’évapore de la surface et de la structure de vides, absorbant la chaleur latente et abaissant la température de surface
  • Circulation d’air convective — la structure poreuse ouverte permet à l’air de circuler à travers le revêtement, évacuant la chaleur stockée

Des études ont documenté que les surfaces en béton perméable peuvent être de 5 °F à 15 °F (3 °C à 8 °C) plus fraîches que les surfaces d’asphalte conventionnelles dans des conditions de charge solaire identiques.

Contributions aux crédits LEED

Le système de certification LEED (Leadership in Energy and Environmental Design) du US Green Building Council reconnaît le béton perméable à travers de multiples crédits :

Crédit LEEDDescriptionContribution
SS Crédit 6.1Conception des eaux pluviales — Contrôle quantitatifRéduit le taux et le volume de ruissellement
SS Crédit 6.2Conception des eaux pluviales — Contrôle qualitatifFiltre les polluants par traitement naturel
SS Crédit 7.1Effet d’îlot de chaleur — Hors toitureSurface de couleur claire à haute réflectance
WE Crédit 1Aménagement paysager économe en eauLe réservoir de la sous-couche stocke les eaux pluviales pour l’irrigation
MR Crédits 4-5Contenu recyclé et matériaux régionauxLes MCS comptent comme contenu recyclé ; approvisionnement local en granulats
ID Crédit 1Innovation en conceptionApproche intégrée de gestion des eaux pluviales

Réduction des infrastructures de drainage

Les systèmes en béton perméable peuvent réduire ou éliminer le besoin en infrastructures conventionnelles de gestion des eaux pluviales, notamment les égouts pluviaux, les bouches d’égout, les bassins de rétention, les bassins de retenue, les systèmes de bordures et caniveaux et les canalisations associées. Cette réduction des infrastructures offre de multiples avantages :

  • Économies de coûts au niveau du système — malgré le coût unitaire plus élevé du béton perméable par rapport au béton conventionnel (typiquement 15 % à 25 % plus élevé), l’élimination des infrastructures de drainage se traduit souvent par des économies nettes de coûts de construction de 5 % à 20 %
  • Efficacité de l’utilisation du sol — les bassins de retenue et de rétention sont éliminés, permettant une utilisation maximale du site pour le stationnement, les bâtiments ou les espaces verts
  • Carbone incorporé réduit — l’évitement des canalisations en béton, acier et plastique pour les infrastructures de drainage compense l’empreinte carbone du revêtement en béton perméable

Réduction du bruit

La structure de vides ouverte du béton perméable absorbe le son à l’interface pneu-revêtement, réduisant le bruit de la circulation de 2 à 4 dB(A) par rapport aux revêtements en béton conventionnel. Cette réduction du bruit est particulièrement bénéfique pour les applications aéroportuaires où la circulation sur les aires de trafic et les routes de service contribue aux niveaux de bruit ambiant.

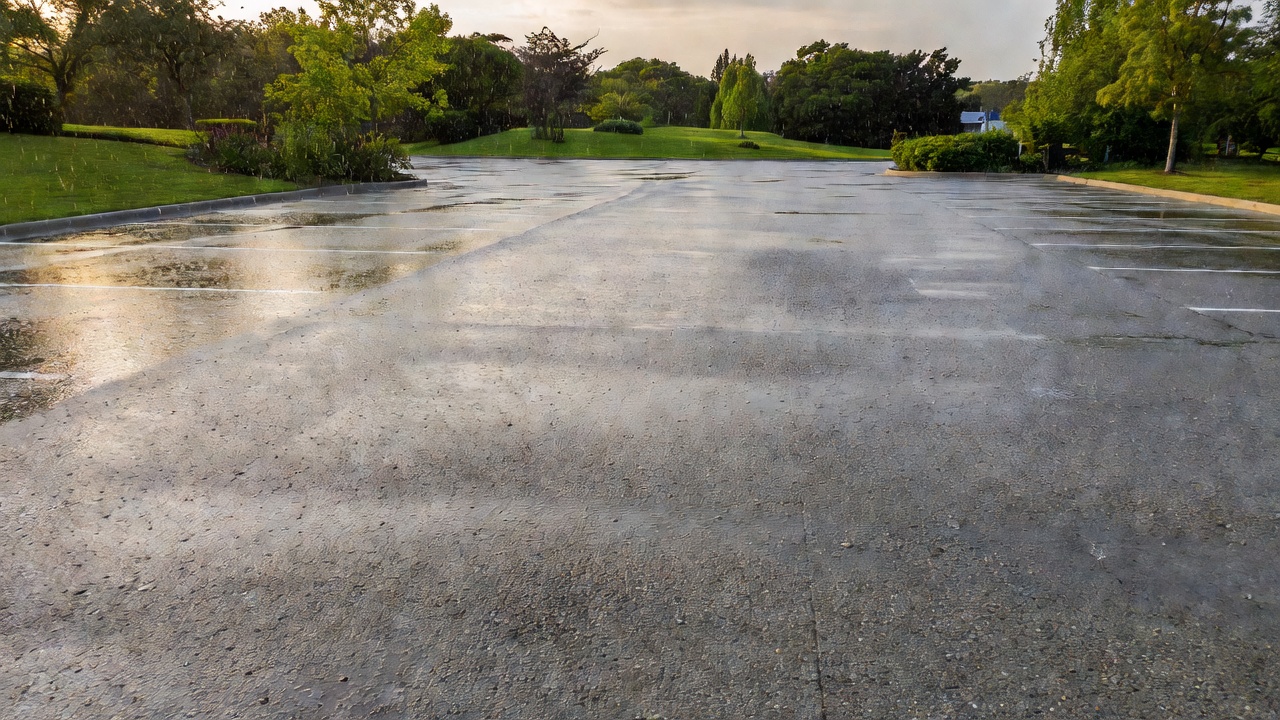

Vue aérienne d'un parking en béton perméable pendant une chute de pluie montrant l'infiltration des eaux pluviales sans eau stagnante en surface

Normes et références

Les normes et documents de référence suivants régissent la conception, la construction, les essais et l’entretien du béton perméable :

Normes principales

NormeTitreApplication
ACI 522R-23Béton perméable (Rapport)Guide complet sur les matériaux, la conception, la construction
ACI 522.1-13Spécification pour les revêtements en béton perméableExigences des spécifications de construction
ASTM C1688/C1688MMasse volumique et teneur en vides du béton perméable fraîchement mélangéEssai QC principal pour le béton frais
ASTM C1701/C1701MTaux d’infiltration du béton perméable in situEssai de perméabilité sur le terrain
ASTM C1754/C1754MMasse volumique et teneur en vides du béton perméable durciEssai d’acceptation des carottes
ASTM C42/C42MObtention et essai de carottes foréesMéthodologie d’échantillonnage par carottage
ASTM C33/C33MGranulats à bétonSpécifications de granulométrie des granulats
ASTM C494/C494MAdjuvants chimiques pour le bétonSpécifications des superplastifiants, retardateurs
ASTM C457Analyse des vides d’air du béton durciVérification de la teneur en air pour le gel-dégel

Documents d’orientation de l’industrie

DocumentAuteurTitre
PIP 1NRMCASpécification du béton perméable
PIP 3NRMCAEssais de réception du béton perméable
PIP 4NRMCAFormulation du béton perméable
PIP 5NRMCAConstruction de revêtements en béton perméable
HIF-13-006FHWABéton perméable — Matériaux, propriétés et construction
Fiche technique BMPUS EPARevêtement en béton perméable

Références spécifiques aux aéroports

DocumentTitreApplication
Annexe 14 Vol. I de l’OACIConception et exploitation des aérodromesExigences relatives aux surfaces des pistes
Doc OACI 9157 Partie 3Manuel de conception d’aérodromes — ChausséesConception des chaussées et drainage
FAA CA 150/5320-6GConception et évaluation des chaussées aéroportuairesConception structurelle pour les aérodromes
FAA CA 150/5320-12CSurfaces de chaussées aéroportuaires antidérapantesExigences de friction de surface

Références de recherche

  • Schaefer, V.R., Wang, K., Suleiman, M.T., and Kevern, J.T. (2006). Mix Design Development for Pervious Concrete in Cold Weather Climates. Iowa State University / NRMCA / PCA
  • Kevern, J.T., Schaefer, V.R., and Wang, K. (2008). Evaluation of Pervious Concrete Workability Using the Modified ASTM C1688 Test. Journal of ASTM International
  • Haselbach, L.M. (2010). Potential for Clay Clogging of Pervious Concrete Under Extreme Conditions. Journal of Hydrologic Engineering, ASCE
  • Rao, R., Fu, Z., Colarusso, P., and others (2022). Clogging and Maintenance of Pervious Concrete: A Laboratory Study. Peer-reviewed Materials and Construction Research
  • Tennis, P.D., Leming, M.L., and Akers, D.J. (2004). Pervious Concrete Pavements. PCA Special Engineering Publication EB302 / NRMCA Publication 2PE004
Balayeuse de voirie municipale effectuant un entretien par aspiration sur un revêtement en béton perméable pour éliminer les sédiments et restaurer la capacité de drainage

Questions Fréquemment Posées

Inspectez les revêtements en béton perméable avec TarmacView

La plateforme d'inspection basée sur l'IA de TarmacView détecte le colmatage, la perte de perméabilité et les désordres de surface sur les revêtements en béton perméable et les systèmes de chaussées perméables pour les aéroports et les infrastructures.

En savoir plus

Béton

Béton

Le béton est un matériau de construction composite fabriqué à partir de ciment, d’agrégats, d’eau et d’adjuvants. Sa polyvalence, sa résistance et son adaptabil...

8 min de lecture
Construction Materials +3
Granulométrie des Agrégats dans les Matériaux de Chaussée

Granulométrie des Agrégats dans les Matériaux de Chaussée

La granulométrie des agrégats est la distribution de la taille des particules du mélange d'agrégats dans l'enrobé bitumineux ou le béton, déterminée par analyse...

29 min de lecture
Pavement Materials Asphalt +5
Mortier de Bourrage à Sec

Mortier de Bourrage à Sec

Le mortier de bourrage à sec est un mortier de ciment très rigide, à faible teneur en eau, enfoncé dans des zones de réparation confinées (poches d'éclats, trou...

42 min de lecture
Concrete Repair Airport Pavement Maintenance +3
