Post-tension dans les structures en béton

Principes de la précontrainte

Le béton précontraint est un béton dans lequel des contraintes internes de compression sont intentionnellement introduites — généralement par la mise en tension d’éléments en acier à haute résistance — afin de neutraliser les contraintes de traction qui se développeront sous les charges de service. La résistance à la traction du béton ne représente qu’environ 10 % de sa résistance à la compression, allant de 2 à 5 MPa (300–700 psi) selon la classe, contre des résistances à la compression de 20 à 80 MPa (3 000–12 000 psi). Sans précontrainte, le béton se fissurerait sous une contrainte de traction relativement faible, limitant les portées et nécessitant des sections plus profondes. La précontrainte retarde ou élimine efficacement ces fissures, produisant un matériau structurel qui se comporte élastiquement sous les charges de service.

Le principe fondamental consiste à appliquer une compression aux zones d’un élément qui subiront ultérieurement une traction sous les charges appliquées. Un vérin hydraulique met en tension le câble en acier (toron ou barre) à environ 70–80 % de sa résistance à la traction ultime — généralement 0,75 fpu pour les applications normales, où fpu est la résistance à la traction spécifiée de l’acier de précontrainte. Après que le câble est ancré contre le béton à l’aide d’ancrages mécaniques, le câble tente de se raccourcir élastiquement. Cette force de raccourcissement est transférée sous forme de compression dans la section en béton. Lorsque les charges de service sont appliquées, les contraintes de traction induites doivent d’abord surmonter cette précompression existante avant qu’une traction nette ne se développe dans le béton.

« L’analogie du livre » est souvent utilisée pour expliquer le principe : empilez des livres côte à côte et serrez-les fermement par les deux extrémités. La compression crée suffisamment de friction pour que la pile puisse être soulevée comme une seule unité et même supporter une charge supplémentaire sur le dessus sans que les livres ne tombent. L’élément en béton se comporte de manière similaire sous précontrainte — la force de compression maintient le matériau ensemble contre les moments de flexion appliqués.

États de contrainte clés dans un élément post-tendu comprennent trois conditions critiques. Condition initiale au moment du transfert de force : le béton est comprimé et le câble supporte l’effort de vérinage moins les pertes immédiates. Les pertes immédiates incluent la perte par frottement entre le câble et la gaine (caractérisée par le coefficient de frottement parasite k et le coefficient de courbure μ selon AASHTO LRFD), le raccourcissement élastique du béton lorsqu’il se comprime sous la force de précontrainte, et la perte d’assise lorsque les coins s’installent dans l’ancrage lors du relâchement du vérin. Condition de service sous charges nominales complètes : les charges appliquées induisent une traction, réduite par la compression existante. L’objectif est soit une traction nulle (entièrement précontraint — Classe U selon ACI 318) soit une traction limitée dans la capacité de traction du béton (partiellement précontraint — Classe T ou C). Condition ultime à la rupture : la précontrainte contribue à la résistance ultime en flexion, et la section est analysée de manière similaire au béton armé en utilisant la compatibilité des déformations et l’équilibre.

Prétension versus post-tension représente les deux catégories fondamentales de béton précontraint. Dans le prétension, les câbles sont mis en tension entre des culées fixes dans une usine de préfabrication avant le coulage du béton. Après que le béton atteint une résistance suffisante (généralement 24–48 heures à 70 % de la résistance à la compression spécifiée), les câbles sont relâchés, transférant la force au béton par adhérence entre l’acier et le béton environnant. Le prétension est efficace pour la production en série d’éléments préfabriqués standardisés tels que les dalles alvéolées, les doubles tés et les poutres de pont AASHTO, avec des portées allant jusqu’à environ 60 m. Dans le post-tension, les câbles sont mis en tension après que le béton a durci. Les gaines sont placées dans le coffrage avant le coulage, le béton est coulé et durci, puis les câbles sont enfilés dans les gaines et mis en tension contre le béton durci. La force est transférée par des ancrages mécaniques portant directement sur le béton plutôt que par adhérence. Le post-tension permet des portées allant de 20 m à plus de 200 m et est la méthode dominante pour les ponts coulés en place, la construction par voussoirs et les dalles de bâtiments.

Précontrainte intérieure et extérieure répond à différentes configurations structurelles. La précontrainte intérieure utilise des câbles noyés dans la section en béton, ce qui est la disposition la plus courante. La précontrainte extérieure place les câbles à l’extérieur du béton — par exemple, à l’intérieur des vides des caissons — et est fréquemment utilisée pour le renforcement des structures existantes. La précontrainte linéaire s’applique aux poutres, dalles et longerons, tandis que la précontrainte circulaire enroule les câbles autour de la circonférence des réservoirs, tuyaux et silos pour résister à la traction annulaire due à la pression interne.

Composants du système de post-tension

Acier de précontrainte — Torons et barres

Le type prédominant d’acier de précontrainte dans le post-tension moderne est le toron à 7 fils conforme à l’ASTM A416/A416M. Chaque toron se compose de six fils extérieurs enroulés hélicoïdalement autour d’un fil central droit (fil roi) dans une configuration 1×7. L’enroulement hélicoïdal fournit un verrouillage mécanique avec le coulis (dans les systèmes adhérents) et permet au toron d’être saisi efficacement par les coins. Le toron Grade 270 (1860 MPa de résistance à la traction spécifiée) avec caractéristiques de faible relaxation est la norme pour la plupart des applications PT, où la relaxation à 1 000 heures est limitée à ≤ 2,5 % selon ASTM A416.

Le toron de 0,6 po (15,24 mm) a largement remplacé le toron de 0,5 po (12,7 mm) comme norme industrielle pour la construction de ponts car sa section transversale plus élevée réduit le nombre de torons nécessaires pour une force de précontrainte donnée, simplifiant les zones d’ancrage et réduisant la congestion des gaines. Les tolérances de taille des torons signifient que les dimensions réelles varient par rapport aux dimensions nominales ; le PTI référence la Résistance Minimale à la Traction Ultime (MUTS) comme critère d’acceptation plutôt que les dimensions nominales.

Les barres à haute résistance conformes à l’ASTM A722/A722M Type II constituent une alternative aux torons pour des applications spécifiques. Les barres sont disponibles en Grade 150 (1035 MPa de limite d’élasticité minimale) avec des diamètres de 16 mm (5/8 po) à plus de 50 mm (2 po). Les applications typiques dans les ponts utilisent des barres de 32 mm (1-1/4 po) ou 35 mm (1-3/8 po) de diamètre pour le post-tension transversal, le post-tension vertical dans les âmes et le confinement des zones d’ancrage. Les barres sont intrinsèquement moins sensibles à la corrosion que les torons en raison de leur résistance inférieure, de leur plus grand diamètre transversal et de leur plus faible rapport surface/volume. Les systèmes de barres sont également utilisés pour les ancrages dans le sol, les ancrages rocheux et les fixations de fondations où des forces élevées sur de courtes longueurs sont requises.

Ancrages

Les ancrages actifs (de mise en tension) sont situés à l’extrémité où le vérin hydraulique prend appui contre le béton. L’assemblage d’ancrage complet comprend plusieurs composants. La plaque d’appui transfère la force du câble au béton ; elle peut être une plaque plate de base pour les petits câbles ou une pièce moulée spéciale avec armature de confinement intégrée pour les câbles multi-torons. La contrainte d’appui sous la plaque est limitée par les dispositions de l’ACI 318, typiquement à 0,85 fci’ √(A₂/A₁) où fci’ est la résistance à la compression du béton au transfert et A₂/A₁ est le rapport de la surface d’appui à la surface de portance, limité à un maximum de 2. La plaque à coins (systèmes multi-torons) abrite les coins individuels pour chaque toron. Les coins sont des composants en acier trempé coniques à deux ou trois parties avec des dentelures internes qui saisissent le toron lorsque la tension est relâchée. L’angle du coin et le motif des dentelures sont conçus pour fournir une prise sécurisée sans endommager les fils du toron ni provoquer de concentrations de contraintes. La trompette forme la transition entre la plaque d’appui et la gaine, fournissant un chemin lisse pour le câble et scellant l’extrémité de la gaine. L’armature de confinement — généralement une armature spiralée — entoure la zone d’ancrage locale pour résister aux forces d’éclatement et de pelage qui se développent lorsque la force de précontrainte concentrée se diffuse dans la section en béton. Le capuchon d’encapsulation assure la protection contre la corrosion en scellant l’ancrage exposé après la mise en tension.

Les ancrages passifs (fixes) sont l’extrémité non active. Pour les câbles non-adhérents monotorons, l’extrémité passive est généralement pré-assemblée en usine avec un raccord embouti en forme de balle qui porte contre un cône en béton. Pour les câbles adhérents multi-torons, l’extrémité passive se compose typiquement d’une plaque d’appui similaire à l’extrémité active mais sans la plaque à coins.

Les ancrages intermédiaires sont situés aux joints de construction pour permettre une mise en tension par étapes de portions d’un câble. Ceci est courant dans la construction de ponts par voussoirs où les câbles en encorbellement sont mis en tension à chaque voussoir avant que le voussoir suivant ne soit coulé ou érigé.

Les zones d’ancrage sont divisées en deux régions selon la terminologie PTI. La zone locale est la région prismatique entourant immédiatement la plaque d’appui, incluant l’armature de confinement et l’enrobage minimal en béton. La zone générale (région de Saint-Venant) s’étend de l’ancrage sur une distance égale à la hauteur totale de l’élément, à travers laquelle la force de précontrainte concentrée se diffuse en une distribution de contrainte linéaire.

Gaines PT

Les gaines forment le vide dans lequel le câble est placé et, pour les systèmes adhérents, contiennent le coulis. Deux types de gaines sont utilisés.

Les gaines en acier ondulé sont enroulées en spirale à partir de feuillard d’acier galvanisé avec une épaisseur de paroi minimale d’environ 0,6 mm (0,024 po). Les ondulations assurent une liaison mécanique entre la gaine et le béton environnant et entre la gaine et le coulis, garantissant un comportement composite. Selon les spécifications de conception des ponts AASHTO LRFD, la section transversale intérieure minimale de la gaine doit être de 2,0 à 2,5 fois la surface nette du câble. Pour un câble de 19 torons de 0,6 po avec une surface d’acier totale de 2 660 mm², la surface minimale de la gaine est de 5 320 mm², correspondant à un diamètre intérieur de gaine d’environ 82 mm. En pratique, les diamètres intérieurs des gaines vont d’environ 60 mm pour les petits câbles à plus de 200 mm pour les grands câbles multi-torons. Les gaines en acier doivent être galvanisées pour résister à la corrosion et doivent être correctement supportées dans le coffrage pour éviter tout déplacement pendant la mise en place du béton.

Les gaines en PEHD (plastique) sont fabriquées en polyéthylène haute densité avec des surfaces extérieures ondulées ou nervurées pour l’adhérence avec le béton. Les gaines plastiques offrent plusieurs avantages : elles sont intrinsèquement résistantes à la corrosion sans couplage galvanique avec l’acier, fournissent une enceinte étanche lorsqu’elles sont correctement raccordées, ont des coefficients de frottement inférieurs à ceux des gaines en acier et sont suffisamment flexibles pour s’adapter aux profils courbes sans plier. Les gaines plastiques nécessitent une protection UV si elles sont stockées à la lumière du soleil avant l’installation et doivent être correctement raccordées aux joints pour éviter les fuites de coulis. Les gaines plastiques sont de plus en plus préférées pour les environnements agressifs et sont requises pour le Niveau de Protection des Câbles PL-3 de la FHWA.

Coulis

Le coulis cimentaire est le matériau injecté dans la gaine après la mise en tension pour créer une adhérence entre le câble et le béton environnant (pour les systèmes adhérents) et pour assurer la protection contre la corrosion via un environnement alcalin. Selon PTI M55.1 (spécification pour l’injection des structures post-tendues), le coulis doit répondre à des exigences strictes : rapport eau/ciment ≤ 0,44 ; résistance à la compression à 28 jours ≥ 35 MPa (5 000 psi) selon ASTM C109 ; ressuage nul après mélange initial selon ASTM C940 ; expansion plastique de 0–10 % après 3 heures selon ASTM C1741 ; temps d’écoulement de 11–30 secondes selon ASTM C939 ; teneur maximale en ions chlorure < 0,08 % de la masse du liant ; et rétention de fluidité pendant ≥ 30 minutes après le mélange. Les coulis pré-mélangés en sac sont fortement préférés pour la consistance et le contrôle qualité. Les coulis thixotropes — qui se figent au repos mais s’écoulent lorsqu’ils sont agités — sont utilisés pour les câbles verticaux où l’affaissement ou le drainage seraient préoccupants.

Systèmes d’encapsulation

Un câble encapsulé est entièrement enfermé dans une enveloppe étanche de bout en bout. Le système comprend une gaine plastique (pour le non-adhérent) ou une gaine plastique (pour l’adhérent), un revêtement anticorrosion, un capuchon d’encapsulation sur chaque ancrage et des raccords de trompette et de coupleur scellés. La FHWA définit quatre Niveaux de Protection des Câbles : PL-1A (intérieur standard), PL-1B (extérieur standard), PL-2 (renforcé pour exposition modérée) et PL-3 (protection maximale pour environnements agressifs, avec systèmes entièrement encapsulés, gaines plastiques et ancrages scellés).

Post-tension adhérent versus non-adhérent

Systèmes PT adhérents

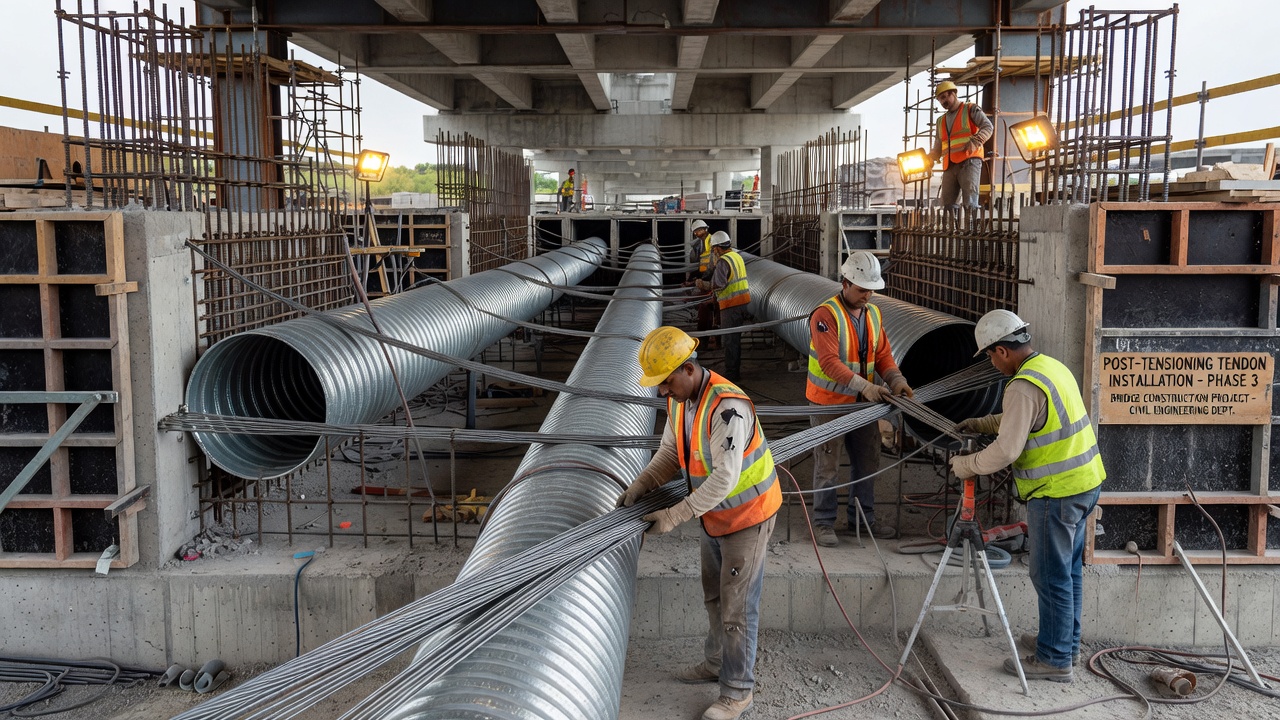

Dans le post-tension adhérent, l’acier de précontrainte est placé à l’intérieur d’une gaine ondulée (acier ou plastique) qui est noyée dans le béton. Après que le béton atteint une résistance suffisante et que les câbles sont mis en tension, un coulis cimentaire est injecté dans la gaine sous pression, remplissant complètement tous les vides autour des câbles. Une fois le coulis durci, il crée une liaison mécanique et chimique permanente entre le câble et le béton environnant.

Le câble adhérent ne peut pas se déplacer par rapport au béton après l’injection — le transfert de force se produit par contrainte d’adhérence sur une courte longueur de transmission. Le coulis fournit un environnement alcalin (pH 12,5–13) qui passive la surface de l’acier, formant une couche d’oxyde de fer stable qui résiste à la corrosion. À la charge ultime, les torons adhérents peuvent atteindre leur contrainte d’élasticité car l’adhérence permet une compatibilité des déformations avec le béton adjacent. Les systèmes adhérents offrent une résistance à l’effondrement progressif — si un toron se fracture, le toron adhérent peut développer sa force sur une courte distance dans le coulis, empêchant une propagation catastrophique.

Les applications incluent les ponts (voussoirs, coulés en place, poutres splicées), les grandes poutres de transfert dans les bâtiments, les structures à fortes charges et les structures en environnements marins ou agressifs où une protection supérieure contre la corrosion est essentielle.

Les inconvénients incluent l’exigence d’opérations d’injection qualifiées avec un contrôle qualité rigoureux, des pertes par frottement plus élevées (les coefficients de frottement parasite et de courbure pour les gaines en acier sont k = 0,0002/pi et μ = 0,15–0,25 selon AASHTO), le fait que les câbles adhérents internes ne peuvent pas être remplacés, et la nécessité de gaines étanches pour éviter les fuites de coulis.

Systèmes PT non-adhérents

Dans le post-tension non-adhérent, chaque toron est individuellement enrobé de graisse anticorrosion et extrudé avec une gaine plastique sans soudure (PEHD) à travers laquelle le toron est libre de se déplacer par rapport au béton. La force est transférée uniquement par les ancrages d’extrémité et, pour les câbles extérieurs, les déviateurs intermédiaires.

À la charge ultime, la contrainte du toron non-adhérent est limitée car la déformation n’est pas compatible avec le béton adjacent. La contrainte à la résistance nominale en flexion (fps) pour les câbles non-adhérents est calculée selon ACI 318 en utilisant des équations simplifiées qui tiennent compte du rapport portée/hauteur et du taux d’armature adhérente. Les systèmes non-adhérents ont des pertes par frottement plus faibles que les systèmes adhérents car il n’y a pas de contact de coulis sur la longueur. Le monotoron est la configuration la plus courante pour les applications de bâtiments.

Les applications incluent les dalles de bâtiments (surélevées et sur sol), les parkings, les radiers, les poutres et solives dans les bâtiments, et les structures où des modifications futures peuvent être nécessaires.

Les avantages incluent une installation rapide (pas d’injection et pas de temps de cure), la remplaçabilité (les torons non-adhérents peuvent être détendus et retirés), des pertes par frottement plus faibles nécessitant moins de torons pour la même force de précontrainte, une déflexion réduite par rapport aux sections adhérentes équivalentes, et une création plus facile d’ouvertures futures.

Les inconvénients incluent une protection contre la corrosion inférieure (uniquement la graisse et la gaine plastique), une vulnérabilité aux ancrages où l’eau peut s’infiltrer au niveau du cuvelage, un potentiel d’effondrement progressif en cas de défaillance des ancrages, une résistance ultime en flexion inférieure par rapport aux systèmes adhérents équivalents, une déflexion à long terme plus élevée sous charges soutenues, et plus d’armature non précontrainte requise selon le code.

Tableau comparatif

Systèmes hybrides

Les systèmes adhérents et non-adhérents peuvent être mélangés dans une seule structure. Par exemple, des câbles non-adhérents monotorons dans les niveaux de plancher typiques avec des câbles adhérents multi-torons dans les poutres de transfert et les colonnes. Cette approche optimise les avantages de chaque système — installation rapide et remplaçabilité pour les dalles, et résistance ultime élevée avec protection supérieure contre la corrosion pour les éléments structurels critiques.

Injection et protection contre la corrosion

Exigences du coulis cimentaire

L’injection est l’opération de contrôle qualité la plus critique dans le post-tension adhérent. La norme PTI M55.1-12 (mise à jour en M55.1-19) définit les spécifications pour l’injection des structures post-tendues. Le coulis doit répondre à des propriétés strictes à l’état frais et durci.

Les coulis pré-mélangés en sac sont fortement préférés pour leur régularité car ils sont mélangés en usine avec des proportions précisément contrôlées de ciment, de matériaux cimentaires supplémentaires (fumée de silice, cendres volantes), d’agents d’expansion, de plastifiants et d’inhibiteurs de corrosion. Les coulis mélangés sur site nécessitent des tests CQ rigoureux pour chaque lot.

Les coulis thixotropes sont formulés pour rester fermes au repos (empêchant l’affaissement ou le drainage dans les câbles verticaux ou inclinés) mais s’écoulent facilement lorsqu’ils sont soumis à la pression de pompage. Cette propriété réversible les rend idéaux pour les colonnes montantes verticales et les câbles d’âme inclinés dans les ponts à voussoirs.

Injection sous vide

Pour les longs câbles (plus de 50 m), les profils verticaux ou inclinés et les environnements agressifs, l’injection sous vide est spécifiée. Une pompe à vide crée une pression négative d’environ −0,08 MPa (−0,8 bar) à la sortie la plus haute avant que le coulis ne soit pompé depuis l’entrée la plus basse. Le vide élimine l’air de la gaine, supprimant les poches d’air emprisonnées qui resteraient autrement sous forme de vides. Le coulis est aspiré dans la gaine à la fois par la pression de pompage et la pression négative, assurant un remplissage complet des minces espaces annulaires entre les fils individuels des câbles multi-torons. L’injection sous vide réduit considérablement le risque de vides d’injection, le défaut de durabilité le plus courant dans les systèmes PT adhérents.

Opérations d’injection

L’injection doit être effectuée dans un délai limité après la mise en tension — généralement ≤ 20 jours, avec des intervalles plus courts spécifiés pour les environnements agressifs où les câbles sont exposés à l’humidité ou aux chlorures. Le coulis est pompé en continu de l’entrée la plus basse vers la sortie la plus haute. Toutes les sorties doivent évacuer un coulis de même consistance que l’entrée avant d’être fermées séquentiellement. La pression minimale du coulis à la sortie la plus haute est typiquement de 0,5–1,0 MPa. Après l’injection, les entrées et sorties sont scellées avec des vannes d’arrêt positives, et les capuchons restent sous pression pendant la période de prise initiale.

Stratégie de protection contre la corrosion

La protection contre la corrosion dans les structures PT suit une stratégie à trois niveaux. Niveau 1 — Coulis fournit une passivation alcaline (pH 12,5–13), formant une couche d’oxyde de fer passive stable sur la surface de l’acier. Niveau 2 — Gaine et encapsulation fournissent une barrière physique contre l’infiltration d’eau et de chlorures. Niveau 3 — Enrobage en béton fournit une protection tertiaire. Pour les environnements agressifs (marin, sels de déverglaçage, industriel), une protection renforcée comprend des systèmes entièrement encapsulés avec gaines plastiques, des ancrages scellés avec capuchons d’encapsulation, des torons revêtus d’époxy selon ASTM A882 et des torons en acier inoxydable pour les environnements extrêmes.

Post-tension pour les ponts

Méthodes de construction par voussoirs

La construction en encorbellement équilibré est la méthode la plus utilisée pour les ponts post-tendus de moyenne à grande portée. Les voussoirs sont érigés symétriquement autour de chaque pile — soit des voussoirs préfabriqués coupés au moule, soit coulés en place à l’aide de chariots de coffrage. Les voussoirs préfabriqués sont coupés au moule contre les voussoirs adjacents dans l’aire de coulage pour garantir un ajustement parfait aux joints, qui sont encollés avant l’application du post-tension. L’encorbellement équilibré coulé en place utilise un coffrage mobile qui supporte chaque voussoir nouvellement coulé jusqu’à ce que les câbles en encorbellement soient mis en tension. Les portées vont de 50 à 230 m pour le préfabriqué et jusqu’à 230+ m pour le coulé en place. Le système de câbles comprend des câbles en encorbellement dans la dalle supérieure ou les âmes qui résistent au poids propre pendant la construction, et des câbles de continuité dans la dalle inférieure qui sont mis en tension après la coulée de clavage pour résister aux moments positifs des charges d’exploitation.

La construction de voussoir en voussoir utilise une poutre de lancement ou un portique pour supporter une travée entière. Les voussoirs sont assemblés à l’époxy et post-tendus en une seule opération, réalisant typiquement un cycle de construction d’une travée par semaine. La portée est généralement ≤ 45 m (150 pi). Les câbles extérieurs situés à l’intérieur du vide du caisson sont courants, déviés au niveau de selles intermédiaires pour créer le profil requis. Les câbles extérieurs sont inspectables et remplaçables pendant toute la durée de vie de la structure.

La construction en encorbellement progressif commence à une culée et progresse incrémentalement vers la culée opposée, les voussoirs étant acheminés le long de la partie achevée et ajoutés à l’extrémité avançante. Des supports temporaires à mi-portée sont nécessaires. Cette méthode est utilisée lorsque l’accès est limité, comme pour le viaduc de Linn Cove sur la Blue Ridge Parkway.

Ponts post-tendus coulés en place

Pour les portées plus courtes (20–50 m), les ponts post-tendus coulés en place sur cintre sont économiques. La superstructure est coulée sur des supports temporaires, utilisant généralement des sections transversales pleines ou cellulaires. Les profils de câbles courbes sont bas à mi-portée et remontent au sommet au niveau des appuis intermédiaires pour les travées continues, créant l’excentricité variable qui fournit à la fois une capacité de moment positif et négatif le long de la travée. Le post-tension transversal dans la dalle supérieure des caissons, espacé de 0,6–0,9 m, distribue les charges de roues transversalement et contrôle la fissuration longitudinale. Le post-tension vertical dans les âmes et les diaphragmes assure le confinement aux zones d’ancrage.

Ponts à poutres en I splicées

Les poutres préfabriquées AASHTO ou bulb-T sont pré-tendues pour le poids propre, érigées en travées simples, puis rendues continues par des joints de clavage coulés en place. Les gaines de post-tension longitudinales dans les âmes sont splicées au niveau des clavages, et le post-tension est appliqué par phases — certains câbles sont mis en tension sur la section non composite, les autres après le durcissement de la dalle du tablier.

Haubans et ponts extradossés

Les haubans dans les ponts à haubans sont essentiellement des câbles extérieurs non-adhérents avec gaine en PEHD et remplissage de cire ou de coulis. Les configurations incluent les dispositions en harpe (parallèles), en éventail (convergeant au sommet du pylône) et semi-éventail. Les plans de câbles peuvent être centraux simples ou en plans jumelés en rive. La portée s’étend de 90 à 760 m pour les grands franchissements. Les ponts extradossés hybrident les configurations à haubans et les caissons post-tendus, avec des pylônes plus courts, une inclinaison de câble plus plate et le tablier agissant comme l’élément porteur principal. Ils sont utiles lorsque la hauteur du pylône est restreinte.

Post-tension pour les structures aéroportuaires

Chaussées en béton précontraint

Les chaussées en béton précontraint (PCP) pour les aéroports sont post-tendues avec des torons en acier à haute résistance et sont significativement plus minces que les chaussées en béton armé conventionnel. L’épaisseur typique est de 150–250 mm contre 350–450 mm pour les chaussées en béton armé à joints. L’avantage principal est la longue portée sans joint — 150 à 300 m entre les joints — ce qui élimine la plupart des joints et leurs exigences d’entretien associées. La réduction de l’entretien des joints est particulièrement précieuse pour les chaussées aéronautiques où les défaillances des produits d’étanchéité créent des risques de débris d’objets étrangers (FOD) et permettent l’infiltration d’eau qui accélère la détérioration de la chaussée.

Les normes de conception de la FAA sont définies dans l’AC 150/5320-6E (Conception et évaluation des chaussées aéroportuaires). Le programme de conception FAARFIELD utilise une analyse par éléments finis 3D (NIKE3D_FAA) et une analyse élastique multicouche (LEAF) pour calculer les contraintes et les déflexions. Le critère de conception pour les chaussées rigides est la contrainte horizontale maximale au bord inférieur de la dalle en béton de ciment Portland sous charge de bord due aux atterrisseurs d’aéronefs. La durée de vie de conception de 20 ans utilise la règle du facteur de dommage cumulé (CDF) de Miner. Les pressions des pneus d’aéronefs jusqu’à 1,5 MPa (221 psi) sont prises en compte dans l’analyse. Les configurations d’atterrisseurs sont classées comme Simple (S), Double (D), Double Tandem (2D), Triple Tandem (3D) et Quadruple Tandem (4D).

Sols de hangars et structures terminales

Les dalles post-tendues de forte épaisseur dans les hangars supportent les charges de vérinage des aéronefs et les équipements de maintenance lourds. L’épaisseur typique varie de 200 à 350 mm selon le type d’aéronef. Les grands panneaux avec un minimum de joints offrent des surfaces de roulement lisses pour le déplacement des aéronefs. Les systèmes PT adhérents sont couramment utilisés pour la protection contre la corrosion en raison de l’exposition potentielle aux fluides hydrauliques et aux produits chimiques de dégivrage. Les structures terminales post-tendues utilisent des systèmes non-adhérents monotorons pour les dalles surélevées, permettant de grands espaces sans colonnes pour la circulation des passagers.

Manuel de conception des aérodromes de l’OACI (Doc 9157 Partie 3)

Le document OACI 9157 Partie 3 fournit des directives sur les caractéristiques de conception des chaussées et le système de Numéro de Classification de Chaussée (PCN) pour le rapport de la capacité portante. La répartition du poids des aéronefs alloue environ 95 % du poids de l’aéronef au train d’atterrissage principal et 5 % au train avant. La nomenclature des dispositions de roues suit des configurations Simple (S), Double (D), Triple (T) et Quadruple (Q) avec des désignations en tandem (2S, 2D, 3D, etc.). Le manuel de l’OACI se concentre principalement sur la méthodologie de conception conventionnelle des chaussées rigides et souples, la conception des chaussées en béton précontraint étant traitée par les normes nationales (FAA AC 150/5320 aux États-Unis) et le cadre de l’OACI fournissant la caractérisation des charges des aéronefs.

Problèmes de durabilité du PT

Mécanismes de corrosion

La corrosion induite par les chlorures est la cause la plus répandue de détérioration des câbles. Les ions chlorure (Cl⁻) provenant des sels de déverglaçage, de l’exposition marine ou des environnements industriels pénètrent l’enrobage en béton et détruisent localement la couche d’oxyde passive sur l’acier de précontrainte. La corrosion par piqûres localisée s’initie et se propage sous la contrainte de traction élevée dans le câble. Le seuil critique de chlorure pour l’acier de précontrainte est d’environ 0,2 % de la masse du ciment — significativement inférieur à celui de l’acier d’armature conventionnel — car le niveau de contrainte plus élevé et la microstructure plus fine de l’acier à haute résistance le rendent plus sensible. Les piqûres réduisent la section transversale localement, concentrant la contrainte et pouvant conduire à une rupture fragile soudaine sans avertissement visible préalable.

La fissuration par corrosion sous contrainte (SCC) résulte de l’action combinée d’une contrainte de traction soutenue et d’un environnement corrosif. La SCC produit une rupture fragile à des contraintes inférieures à la limite d’élasticité, sans déformation plastique significative. Les espèces agressives courantes incluent les chlorures, les nitrates, les sulfates et les phosphates. Une dureté plus élevée de l’acier augmente la vitesse de propagation des fissures SCC.

La fragilisation par l’hydrogène est définie par le PTI comme une fissuration fragile dans les aciers à haute résistance causée par l’action conjointe de la contrainte de traction et de la présence d’hydrogène atomique. L’hydrogène atomique diffuse dans le réseau d’acier, réduisant la ductilité et provoquant une rupture fragile. Les sources incluent les systèmes de protection cathodique surprotégés, le couplage galvanique entre métaux dissemblables et les réactions de corrosion qui produisent des ions hydrogène. La fragilisation par l’hydrogène est plus dangereuse pour les aciers dont la résistance à la traction dépasse 1 200 MPa — ce qui inclut le toron de précontrainte Grade 270 (1860 MPa). La rupture peut être soudaine et catastrophique sans indication visible préalable.

Vides d’injection

Les vides d’injection sont le défaut de durabilité le plus courant dans les systèmes PT adhérents. Les vides se forment aux points hauts des câbles courbes, aux ancrages et aux transitions trompette-gaine. Les mécanismes de formation incluent l’évaporation de l’eau de ressuage (en particulier dans les câbles verticaux et inclinés), une mauvaise pratique d’injection (pression de pompage insuffisante, séquencement incorrect de la fermeture des évents), une ventilation inadéquate qui emprisonne l’air aux points hauts, des gaines qui fuient permettant la perte de coulis, et un remplissage incomplet par pompage unidirectionnel. Les vides fournissent un espace pour l’accumulation d’eau et le renouvellement d’oxygène, créant des conditions propices à une corrosion localisée accélérée. La vitesse de corrosion dans un vide peut être de plusieurs ordres de grandeur supérieure à celle dans les régions correctement injectées car l’environnement alcalin passif est absent et le vide peut être périodiquement lessivé par de l’eau oxygénée.

Infiltration d’eau aux ancrages

L’ancrage est la zone la plus vulnérable à l’infiltration d’eau. Les cuvelages de mise en tension mal scellés et les capuchons d’encapsulation non injectés fournissent des chemins directs pour que l’eau atteigne les coins en acier et les queues de torons. Les chemins secondaires incluent les fissures dans le béton autour des plaques d’appui, les produits d’étanchéité défaillants et les coffrages de cuvelage qui fuient. L’accumulation d’eau à l’ancrage entraîne la corrosion des coins et des queues de torons, pouvant potentiellement entraîner une perte de capacité d’ancrage et une rupture du câble.

Dommages aux gaines et fatigue de fretting

Les dommages aux gaines pendant la construction — gaines écrasées ou déchirées par la congestion des armatures, surconsolidation du béton ou mouvement du coffrage — créent des ouvertures pour les fuites de coulis et l’infiltration d’eau. Pendant le service, les gaines en acier peuvent se corroder dans les environnements à forte teneur en chlorures, finissant par se perforer et créer des chemins pour que les chlorures atteignent le câble. Les câbles extérieurs au niveau des selles de déviation subissent une fatigue de fretting due au mouvement cyclique du câble contre la selle sous charge d’exploitation. Ce fretting réduit la section transversale du toron à la selle et peut initier des fissures de fatigue qui se propagent sous un chargement cyclique continu.

Inspection et END des structures PT

Inspection visuelle

L’inspection visuelle est la première étape de toute évaluation de l’état du PT. Les inspecteurs examinent les zones d’ancrage pour détecter les fissures, les taches ou l’efflorescence près des cuvelages d’ancrage ; les taches de rouille le long des profils de câbles ; le béton écaillé ou délaminé au-dessus des gaines ; les capuchons d’encapsulation endommagés ou manquants ; et les taches d’eau aux joints. Cependant, l’inspection visuelle seule ne peut pas détecter la corrosion interne des câbles, les vides d’injection ou les torons rompus. Les dommages commencent à l’intérieur et peuvent progresser de manière significative avant que des symptômes de surface n’apparaissent.

Essai impact-écho

L’essai impact-écho (IE) est une méthode END unilatérale qui utilise un impact mécanique (généralement un solénoïde à ressort ou une petite sphère en acier) pour générer des ondes de contrainte basse fréquence (typiquement 2–50 kHz) dans le béton. Les ondes se propagent dans l’élément et se réfléchissent sur les limites internes — vides, délaminations, gaines ou la surface opposée. Un transducteur adjacent au point d’impact enregistre le déplacement de surface causé par les ondes réfléchies. Le signal temporel résultant est transformé dans le domaine fréquentiel à l’aide d’une transformée de Fourier rapide (FFT). La fréquence dominante (f) est liée à la profondeur de l’interface réfléchissante (d) par d = β × Vp / (2f), où Vp est la vitesse de l’onde P et β est un facteur de forme. Les vides d’injection dans les gaines produisent un décalage de fréquence distinct par rapport aux gaines solidement injectées. L’essai IE est rapide, économique et ne nécessite qu’un accès unilatéral, ce qui le rend idéal pour les tabliers de ponts et les dalles.

Radar géologique

Le radar géologique (GPR) utilise des ondes électromagnétiques haute fréquence (typiquement antenne de 900–1600 MHz pour l’inspection PT) transmises dans le béton. Les réflexions se produisent aux interfaces où la permittivité diélectrique change — entre le béton et les parois de gaine, entre l’acier et le coulis, et entre le coulis et les vides d’air. Le GPR localise rapidement les gaines de câbles, cartographie leur profil sur la longueur de l’élément, identifie les gaines métalliques par rapport aux gaines plastiques et détecte l’accumulation d’humidité autour des gaines qui peut indiquer des vides d’injection ou une infiltration d’eau. Le GPR fournit un criblage rapide avec une préparation de surface minimale. La principale limitation est que le GPR ne peut pas distinguer de manière fiable entre le coulis solide et le coulis mou, ni entre les petits vides et le matériau solide, car le contraste diélectrique entre le coulis durci et les vides d’air sec peut être insuffisant pour une détection fiable.

Tomographie par écho ultrasonore

La tomographie par écho ultrasonore (UPE) utilise des réseaux de transducteurs ultrasonores basse fréquence (typiquement 25–100 kHz pour le béton) pour produire des images tomographiques 3D des caractéristiques internes. Plusieurs transducteurs sont disposés en un réseau de balayage et déclenchés en séquence. Les signaux d’écho réfléchis sont traités à l’aide de techniques de focalisation par synthèse d’ouverture (SAFT) ou de capture matricielle complète avec des algorithmes de méthode de focalisation totale (FMC/TFM). La tomographie UPE fournit des informations transversales détaillées sur l’état des gaines — distinguant le coulis solide, le coulis mou, les vides et les vides remplis d’eau en fonction des contrastes d’impédance acoustique. La limitation est une vitesse de relevé plus lente par rapport au criblage GPR et la nécessité d’un agent de couplage (ou de transducteurs à contact sec) et d’une interprétation qualifiée.

Surveillance acoustique

La surveillance par émission acoustique (AE) détecte les ruptures de torons en temps réel. Les ondes de contrainte élastiques libérées lorsqu’un toron se fracture se propagent à travers le béton ou l’acier et sont détectées par des capteurs piézoélectriques montés sur les ancrages ou le long du câble. La surveillance AE assure une surveillance continue des câbles critiques — en particulier les câbles extérieurs et les haubans — et peut localiser l’emplacement de la rupture à quelques mètres près le long du câble. L’espacement typique des capteurs est de 50–100 m. Le défi consiste à distinguer les signaux de rupture de torons du bruit ambiant (trafic, construction, mouvement thermique) en utilisant une détection d’événements basée sur un seuil et une analyse des formes d’onde.

Inspection par endoscope

L’endoscopie fournit une confirmation visuelle directe des conditions internes. Un endoscope à fibre optique ou vidéo de petit diamètre (généralement 6–10 mm) est inséré à travers les entrées de coulis, les sorties ou les ports d’inspection forés. L’inspecteur peut observer directement l’état intérieur de la gaine, le niveau de remplissage du coulis, l’état de corrosion et la présence d’humidité. L’inspection par endoscope fournit une vérification définitive des résultats END mais est limitée aux extrémités de gaines accessibles et ne peut pas inspecter de longues sections sans points d’accès multiples.

Protocole de validation

Selon la pratique industrielle (FPrimeC, FDOT), un protocole d’inspection progressif est recommandé : Étape 1 — Balayage GPR pour localiser toutes les gaines et cartographier les profils. Étape 2 — IE ou UPE aux emplacements suspects (points hauts, déviateurs, ancrages). Étape 3 — Recoupement des résultats END de toutes les méthodes. Étape 4 — Confirmation sur ≥ 5 % des emplacements d’essai avec des méthodes invasives (carottage, endoscope) pour calibrer et valider les résultats END.

Réparation et renforcement des structures PT

Remplacement des câbles

Le remplacement des câbles est réalisable pour les systèmes non-adhérents où les câbles monotorons individuels peuvent être détendus de manière contrôlée et retirés, puis remplacés par un nouveau toron graissé et gainé. La procédure implique la localisation et l’exposition des ancrages, l’installation d’un équipement de détensionnement (un vérin spécialisé ou une procédure de coupe avec dispositifs de sécurité), le relâchement de la force de précontrainte de manière contrôlée, le retrait de l’ancien câble, l’installation du nouveau toron, la remise en tension à la force spécifiée et le scellement de l’encapsulation. Pour les systèmes adhérents, les câbles internes ne peuvent généralement pas être retirés, et des méthodes de renforcement alternatives doivent être utilisées.

Post-tension extérieur

Le post-tension extérieur est la méthode de renforcement actif la plus utilisée pour les structures existantes. Selon la définition du PTI, le post-tension extérieur peut augmenter et/ou restaurer la capacité de la plupart des éléments structurels, y compris les poutres, longerons, dalles unidirectionnelles, dalles bidirectionnelles, le béton précontraint et non précontraint, l’acier de construction et les éléments en bois. Le système comprend des torons ou barres à haute résistance, des déviateurs extérieurs (sellés) fixés à la structure, un câble protégé contre la corrosion (graissé et gainé ou placé à l’intérieur de tubes PEHD avec coulis) et des assemblages d’ancrage d’extrémité. Le post-tension extérieur est un système actif — contrairement aux méthodes de renforcement passives telles que l’enrobage FRP ou le collage de plaques d’acier, il applique une force de compression mesurable qui neutralise les charges de service immédiatement. Les avantages incluent un poids ajouté minimal, une inspectabilité et une remplaçabilité complètes, une perturbation minimale pendant l’installation et aucune réduction de la hauteur libre.

Câbles en PRFC

Les câbles en polymère renforcé de fibres de carbone (PRFC) offrent une alternative à l’acier pour les applications de renforcement où la résistance à la corrosion est primordiale. Le PRFC ne présente aucune sensibilité à la corrosion, un rapport résistance/poids élevé (environ 5 fois plus résistant que l’acier au poids) et une excellente résistance à la fatigue. Les limitations incluent un module d’élasticité inférieur (environ 40 % de celui de l’acier), ce qui réduit l’efficacité du développement de la force de précontrainte, des préoccupations de fluage sous contrainte soutenue élevée et un coût de matériau plus élevé. Le post-tension en PRFC est utilisé pour le renforcement des structures endommagées par la corrosion, l’augmentation de la capacité pour des charges d’exploitation plus élevées et la rénovation sismique.

Réparation des vides d’injection

Lorsque des vides sont détectés par END et confirmés par endoscope, ils peuvent être réparés par injection de coulis cimentaire ou époxy à faible viscosité. Des trous d’accès sont forés jusqu’à l’emplacement du vide, en évitant le contact avec les torons de précontrainte. Le coulis ou l’époxy à faible viscosité est injecté sous faible pression (généralement < 0,5 MPa pour éviter l’éclatement de la gaine) jusqu’à ce que le vide soit rempli. Une inspection par endoscope après injection vérifie le remplissage complet. Les ports d’injection sont ensuite scellés.

Normes et spécifications

Post-Tensioning Institute (PTI)

American Concrete Institute (ACI)

Spécifications de ponts AASHTO LRFD

FHWA (Federal Highway Administration)

Normes de matériaux et d’essais

Programmes de certification

Le PTI et l’ASBI administrent des programmes de certification pour le personnel impliqué dans la construction et l’inspection du PT : PTI Niveau 1 Installateur PT non-adhérent (personnel de terrain), PTI Niveaux 1 et 2 Inspecteur PT non-adhérent, PTI Niveaux 1 et 2 Réparation, Réhabilitation et Renforcement PT non-adhérent, et Certification d’injection ASBI pour l’injection de PT adhérent dans les ponts. Ces programmes exigent des examens écrits et une compétence démontrée sur le terrain, avec une recertification à des intervalles spécifiés.

Glossaire des termes clés du post-tension

Compilé à partir du FHWA-NHI-13-026 — Manuel d’installation et d’injection des câbles de post-tension (2013), PTI TAB.3-13 — Terminologie du post-tension (2013), PTI M55.1-12, Spécifications de conception des ponts AASHTO LRFD, FAA AC 150/5320-6E, OACI Doc 9157 Partie 3, ACI 222.2R-14, ACI 318-19 et ressources techniques de l’industrie.
