Les joints de compression préformés sont des bandes élastomères (néoprène/polychloroprène) pré-comprimées insérées dans les joints de chaussée en béton, qui se dilatent contre les parois du joint pour assurer une étanchéité durable sans adhésif. Largement utilisés dans les chaussées autoroutières et aéroportuaires pour une durée de vie de 15 à 30 ans.
Un joint de compression préformé est une extrusion élastomère fabriquée en usine, conçue pour être insérée à l’état comprimé dans des joints de chaussée en béton préparés, où elle se dilate contre les parois latérales du joint pour former une fermeture étanche et durable. Contrairement aux mastics liquides ou coulés sur place qui sont versés ou pompés dans le joint et qui reposent sur l’adhésion chimique pour adhérer au béton, les joints de compression préformés fonctionnent par une pression latérale mécanique soutenue — le joint exerce activement une poussée vers l’extérieur contre les deux faces du joint pendant toute sa durée de vie.
Le matériau standard pour les joints de compression préformés est le polychloroprène, communément connu sous le nom commercial générique de néoprène. Ce caoutchouc synthétique a été développé pour la première fois par DuPont en 1930 et est le matériau de prédilection pour l’étanchéité des joints de chaussée depuis son introduction au début des années 1960. Le néoprène est spécifié dans la norme ASTM D2628 — la norme de référence pour les joints de compression préformés dans les chaussées en béton — en raison de sa combinaison exceptionnelle de propriétés mécaniques et chimiques. Il offre une résistance élevée à la traction (minimum 2 000 psi selon ASTM D2628), un excellent allongement à la rupture (minimum 250 %) et, surtout, une résistance remarquable à la déformation rémanente en compression. La déformation rémanente en compression mesure la déformation permanente qu’un matériau conserve après avoir été comprimé pendant une période prolongée ; des valeurs faibles de déformation rémanente (typiquement inférieures à 35 % après 70 heures à 212 °F selon ASTM D395 Méthode B pour les composés de néoprène conformes à ASTM D2628) signifient que le joint continue d’exercer une force vers l’extérieur contre les parois du joint année après année, plutôt que de se détendre et de perdre son étanchéité.
La forme physique d’un joint de compression préformé est une extrusion rectangulaire ou quasi rectangulaire avec une structure interne complexe. Les faces externes qui entrent en contact avec les parois du joint en béton sont généralement lisses ou légèrement texturées, tandis que l’intérieur de l’extrusion contient une série de voiles et de vides interconnectés formant un système de déflecteurs cellulaires interne. La norme industrielle moderne est la conception à six cellules, qui a émergé grâce à la recherche et à l’expérience de terrain au milieu des années 1990 comme la configuration offrant l’équilibre optimal entre force de poussée, flexibilité pour suivre les mouvements du joint et résistance au déplacement vertical sous le trafic. Les conceptions antérieures à quatre cellules ou avec des géométries internes plus simples se sont avérées moins durables sous les charges répétées des avions lourds et des camions. Les cellules internes créent ce qui est essentiellement un nid d’abeilles de néoprène qui agit comme une série de minuscules ressorts ; lorsque le joint est comprimé latéralement lors de l’installation, chaque voile à l’intérieur de l’extrusion se déforme élastiquement et tente continuellement de retrouver sa forme d’origine, générant la pression soutenue vers l’extérieur qui maintient l’étanchéité.
La résistance chimique et environnementale externe du polychloroprène est essentielle pour les applications de chaussée. Le néoprène résiste à la dégradation par l’ozone — un oxydant atmosphérique particulièrement agressif qui attaque la plupart des caoutchoucs naturels et synthétiques — ainsi qu’aux rayonnements ultraviolets du soleil. Il est hautement résistant au carburéacteur (Jet A, Jet A-1, JP-8), à l’essence aviation, aux fluides hydrauliques (y compris le Skydrol à base de phosphate ester), aux produits chimiques de dégivrage et d’antigivrage (acétate de potassium, propylène glycol, formiate de sodium), aux huiles moteur et à la gamme générale de produits dérivés du pétrole rencontrés sur les chaussées aéroportuaires et autoroutières. La plage de température de service du matériau, d’environ -40 °F à 180 °F (-40 °C à 82 °C), couvre l’ensemble du spectre des conditions climatiques, de l’hiver arctique à l’été désertique. La dureté est typiquement spécifiée à 55 ± 5 duromètres (Shore A) selon ASTM D2628, offrant une rigidité suffisante pour résister à la pénétration de pierres et de débris tout en restant suffisamment flexible pour suivre les cycles de mouvement du joint.
Le principe de fonctionnement d’un joint de compression préformé le distingue fondamentalement de toutes les autres technologies d’étanchéité des joints de chaussée. Un joint de compression est installé avec sa dimension latérale mécaniquement réduite — généralement de 40 % à 60 % — et inséré dans un réservoir de joint scié qui est plus étroit que la largeur détendue du joint. Une fois que l’outil d’installation libère le joint dans le joint de chaussée, l’élastomère se dilate latéralement jusqu’à ce qu’il entre en contact avec les deux faces en béton. À ce stade, le joint est partiellement comprimé entre les parois du joint et exerce une force continue vers l’extérieur contre celles-ci. Cette force vers l’extérieur est le seul mécanisme d’étanchéité ; le joint bloque physiquement l’eau, les débris incompressibles et les produits chimiques de pénétrer dans le joint en maintenant une pression de contact intime entre les faces en néoprène et les parois en béton du joint.
Le joint doit fonctionner sur toute la plage annuelle de mouvement du joint. Les chaussées en béton se dilatent en été et se contractent en hiver. Pour une dalle typique de 20 pieds (6,1 mètres) de longueur avec un coefficient thermique d’environ 5,5 × 10⁻⁶ in/in/°F pour le béton de ciment Portland, une variation de température de 100 °F (56 °C) produit environ 0,13 pouce (3,3 mm) de changement de longueur. Les joints s’ouvrent davantage par temps froid et se ferment par temps chaud. Un joint de compression correctement dimensionné doit maintenir entre 20 % et 50 % de compression à toutes les températures de la chaussée. À 50 % de compression, le joint fournit sa force maximale vers l’extérieur ; à 20 % de compression — lorsque le joint est à son ouverture maximale, généralement par temps le plus froid — le joint doit encore exercer une force suffisante pour maintenir un contact étanche avec les faces du joint. Si le joint s’ouvre au point où la compression descend en dessous d’environ 15 %, le joint peut perdre le contact et permettre l’entrée d’eau. Inversement, si le joint se ferme au point où la compression dépasse environ 55-60 %, le joint peut se déformer vers le haut ou être extrudé du joint par les forces de compression excessives.
La structure alvéolaire interne du joint régit cette performance. Dans une conception à six cellules, les voiles intérieurs flambent de manière contrôlée lorsqu’ils sont comprimés, répartissant la force de compression sur toute la hauteur du joint. Cela évite les concentrations de contraintes qui pourraient entraîner un effondrement localisé de la structure interne. Les voiles assurent également une rigidité verticale, résistant à la tendance des charges de trafic à enfoncer le joint plus profondément dans le joint de chaussée ou à le tirer vers le haut par des effets d’aspiration des pneus. La surface supérieure du joint se trouve en dessous de la surface de la chaussée — généralement de 0,25 à 0,50 pouce (6 à 13 mm) — dans une position encastrée qui le protège du contact direct avec les pneus tout en offrant un chemin pour que l’eau de surface s’écoule à travers le joint sans s’accumuler.
Contrairement aux mastics liquides qui doivent s’étirer et se déformer lorsque le joint s’ouvre et se ferme — un mécanisme qui induit des contraintes de traction à la ligne de liaison entre le mastic et le béton — les joints de compression restent en compression pendant tous les cycles de mouvement. Le joint ne tire jamais sur les bords du joint. Ce régime de contrainte uniquement compressive est la raison clé pour laquelle les joints de compression réduisent considérablement l’éclatement des joints par rapport aux mastics dépendant de l’adhésion. Les mastics liquides transfèrent les forces de traction induites par le mouvement dans le béton à la ligne de liaison, et ces forces de traction peuvent initier et propager des microfissures qui finissent par faire éclater les bords supérieurs du joint. Les joints de compression n’appliquent que des forces de compression au béton, que le béton supporte sans dommage.
L’installation des joints de compression préformés suit une séquence définie qui nécessite un équipement spécialisé, une préparation précise du joint et une attention aux conditions ambiantes. Chaque étape affecte directement la performance à long terme du joint.
Nettoyage et préparation du joint. Après le sciage du réservoir du joint à la largeur et à la profondeur spécifiées — discutées en détail dans la section sur le dimensionnement ci-dessous — les faces du joint doivent être soigneusement nettoyées. Les joints de béton neufs doivent être sablés (par sablage ou grenaillage) pour enlever la laitance, la couche de pâte de ciment faible qui se forme sur les surfaces sciées. Les joints existants faisant l’objet d’un reconditionnement nécessitent l’enlèvement de tout l’ancien matériau d’étanchéité, suivi d’un léger sablage ou d’un nettoyage à l’eau à haute pression pour produire des surfaces en béton propres et saines. Tout béton éclaté, détaché ou détérioré doit être enlevé et réparé avant l’installation du joint. Le joint doit être complètement sec, exempt d’eau stagnante, de poussière, d’huile et de débris. De l’air comprimé est généralement utilisé comme étape finale de nettoyage, pour dégager le réservoir du joint de toutes les particules.
Application du lubrifiant-adhésif. Un lubrifiant-adhésif à base de néoprène conforme à la norme ASTM D2835 est appliqué sur les deux faces du joint immédiatement avant l’insertion du joint. Le terme « lubrifiant-adhésif » décrit avec précision le double rôle de ce matériau. Comme lubrifiant, il réduit le frottement lors de l’insertion, permettant au joint comprimé de glisser dans le joint de chaussée sans se bloquer, se déchirer ou s’abraser contre les surfaces en béton. Comme adhésif, il comble les irrégularités microscopiques de surface de la face du joint et fournit une liaison supplémentaire qui renforce l’étanchéité par compression mécanique. Il s’agit d’un ciment de néoprène à base de solvant qui est appliqué au pinceau ou par pulvérisation sur les deux faces du joint en une couche mince et uniforme. Il reste poisseux pendant la fenêtre d’installation et durcit par évaporation du solvant en environ 20 à 30 minutes à des températures ambiantes supérieures à 50 °F (10 °C). L’installation ne doit pas être effectuée si le lubrifiant-adhésif a séché au-delà de son état poisseux avant l’insertion du joint.
Insertion mécanique. Le joint est installé à l’aide d’un outil de compression spécialement conçu — connu commercialement sous des noms de marque tels que le Delastall Kompressor (D.S. Brown) — qui saisit le joint, le comprime latéralement à la largeur requise et l’introduit dans le joint de chaussée à la profondeur correcte. L’outil se compose généralement d’un ensemble de rouleaux ou de guides qui compriment progressivement le joint lorsqu’il passe à travers, combiné à un sabot ou une roue de contrôle de profondeur qui roule sur la surface de la chaussée et positionne le joint à la profondeur d’encastrement spécifiée. L’outil d’installation peut être manuel pour les petits projets ou automoteur pour les travaux de production sur les autoroutes et les pistes. Le joint est alimenté à partir de bobines ou de rouleaux continus et est installé en une seule longueur continue pour chaque segment de joint.
Un paramètre d’installation critique est le contrôle de l’étirement. Le joint ne doit pas être étiré longitudinalement pendant l’installation. L’étirement réduit la section transversale de l’extrusion, ce qui réduit à son tour la force de compression latérale et compromet l’étanchéité. La pratique industrielle limite l’étirement à moins de 4 % de la longueur détendue. L’outil d’installation est conçu pour alimenter le joint dans le joint de chaussée sans tension, et les installateurs doivent s’assurer que la bobine ou le rouleau de joint se déroule librement sans résistance.
Traitement des intersections de joints. Aux endroits où les joints transversaux croisent les joints longitudinaux, une séquence spécifique est suivie. Le joint longitudinal est installé en premier à travers l’intersection et on le laisse durcir pendant environ 20 minutes. Il est ensuite soigneusement coupé au centre exact du joint transversal à l’aide d’un couteau bien aiguisé. Le joint transversal est ensuite installé en une longueur continue à travers l’intersection, en butant contre les extrémités coupées du joint longitudinal. Cette séquence garantit que le joint transversal — qui subit généralement un plus grand mouvement — est continu, tandis que le joint longitudinal est correctement terminé à l’intersection.
Raccordement sur chantier. Lorsque deux longueurs de joint doivent être raccordées dans un joint continu, le raccordement est effectué à l’aide d’un adhésif cyanoacrylate (formulation de superglue spécialement conçue pour le néoprène). L’adhésif est appliqué sur les voiles internes des deux extrémités du joint, et les extrémités sont pressées ensemble pour créer une liaison néoprène-néoprène d’une résistance minimale de 400 psi (2,76 MPa). Les raccordements bout à bout doivent être effectués dans la mesure du possible à des endroits éloignés des voies de roulement, et les raccordements doivent être inspectés après durcissement pour confirmer l’intégrité de la liaison.
Le dimensionnement correct du réservoir du joint et la sélection de la section transversale appropriée du joint sont les décisions de conception les plus critiques affectant la performance des joints de compression. Un joint trop étroit pour le joint de chaussée ne maintiendra pas la compression lors de l’ouverture du joint par temps froid. Un joint trop large peut se déformer lors de la fermeture du joint par temps chaud ou être impossible à installer sans dommage.
Largeur du réservoir du joint. La largeur de sciage du réservoir du joint est déterminée par la largeur structurelle du joint de la chaussée, plus les considérations pour la plage de mouvement attendue. Pour les constructions neuves, la largeur typique du réservoir pour les joints de retrait autoroutiers et aéroportuaires varie de 0,25 à 0,50 pouce (6 à 13 mm). Le joint est ensuite sélectionné à partir du tableau de dimensionnement du fabricant en fonction de la largeur du réservoir et de la plage de mouvement calculée du joint. Les tableaux des fabricants corrèlent la largeur du joint à la température d’installation, la plage de mouvement attendue et le numéro de modèle approprié du joint. En règle générale, le joint installé doit être comprimé entre 30 % et 50 % à la température d’installation. Par exemple, un réservoir de joint scié à 0,375 pouce (9,5 mm) de large pourrait recevoir un joint d’une largeur détendue (non comprimée) de 0,75 à 0,875 pouce (19 à 22 mm), offrant environ 50 % de compression au moment de l’installation.
Profondeur du réservoir du joint. La profondeur du réservoir scié doit accommoder la hauteur totale du joint comprimé plus l’encastrement requis sous la surface de la chaussée. Les joints de compression typiques pour usage autoroutier et aéroportuaire ont une hauteur de 1,0 à 1,5 pouces (25 à 38 mm). En ajoutant l’encastrement de surface de 0,25 à 0,50 pouce (6 à 13 mm), on obtient une profondeur totale du réservoir de 1,375 à 2,0 pouces (35 à 50 mm). La profondeur de sciage doit être uniforme sur toute la longueur du joint ; les variations de profondeur entraînent des variations de l’encastrement du joint, ce qui peut exposer le joint au contact des pneus dans les zones peu profondes ou créer des dépressions propices à l’accumulation de débris dans les zones profondes.
Chanfreinage des bords. Après le sciage, les bords supérieurs du joint doivent recevoir un petit chanfrein — généralement de 0,125 à 0,25 pouce (3 à 6 mm) à 45 degrés — à l’aide d’une meule étroite ou d’un outil de chanfreinage spécialisé. Ce chanfrein élimine l’arête vive à 90 degrés en haut de la coupe de scie, qui est très vulnérable à l’éclatement sous le trafic. Le chanfrein crée un profil de bord plus durable et offre un léger biseau qui éloigne l’eau de surface du joint.
Rapport largeur/profondeur. Le réservoir du joint doit maintenir un rapport largeur/profondeur approprié, généralement ne dépassant pas 1:1. Un joint large par rapport à sa profondeur produit une contrainte élevée dans le mastic (pour les mastics liquides) ou un confinement insuffisant (pour les joints de compression). Pour les joints de compression en particulier, les parois du réservoir doivent être parallèles et verticales. Les faces de joint coniques ou irrégulières empêchent le joint d’établir un contact uniforme et créent des chemins de fuite. Les faces de coupe de scie doivent également être suffisamment profondes pour que le joint entre en contact avec du béton fraîchement coupé en dessous de tout éclatement ou arrondi de surface au niveau de la chaussée.
Les joints de compression préformés offrent un ensemble distinct d’avantages opérationnels et de performance par rapport à toutes les autres technologies d’étanchéité des joints de chaussée. Ces avantages en ont fait le choix standard pour les infrastructures critiques — en particulier les pistes et voies de circulation aéroportuaires, les autoroutes inter-États et les principaux tabliers de ponts — où la défaillance des joints a des conséquences opérationnelles et de sécurité graves.
Aucune dépendance à l’adhésion. L’avantage le plus fondamental des joints de compression est qu’ils fonctionnent indépendamment de la force d’adhésion. Les mastics liquides — tant le silicone appliqué à froid que les types coulés à chaud — doivent établir et maintenir une liaison chimique avec les faces en béton du joint. Cette liaison est vulnérable à de nombreux mécanismes de défaillance : l’humidité pendant l’installation empêche une adhésion correcte ; la poussière et la laitance sur la face du joint créent des couches limites faibles ; les contraintes de traction provenant de l’ouverture du joint fatiguent progressivement la ligne de liaison ; et l’attaque chimique des carburants et des produits de dégivrage peut décoller le mastic du béton. Les joints de compression contournent complètement tous ces modes de défaillance. Le joint est maintenu en place par sa propre force mécanique vers l’extérieur, non par une liaison chimique. Même si le lubrifiant-adhésif se dégrade avec le temps, le joint continue de fonctionner par la seule compression. Des études de terrain sur des installations de joints de compression en service depuis plus de 25 ans confirment que le mécanisme d’étanchéité principal — la compression mécanique — persiste longtemps après que toute liaison adhésive supplémentaire a vieilli.
Durée de vie prolongée. La durée de vie de 15 à 30 ans des joints de compression correctement installés est environ trois fois plus longue que celle des mastics silicone (5 à 10 ans) et quatre à cinq fois plus longue que celle des mastics coulés à chaud (3 à 8 ans). Cette différence de longévité a été validée par des décennies de données de gestion des chaussées. Le logiciel AASHTO Pavement ME Design (anciennement MEPDG) reconnaît de manière unique les joints de compression comme une catégorie d’étanchéité qui contribue positivement à la durée de vie prévue des chaussées, tandis que les mastics liquides ne sont modélisés que comme un article d’entretien sans avantage structurel. La durée de vie prolongée se traduit directement par un coût de cycle de vie plus faible. Bien que les joints de compression aient un coût de matériau par mètre linéaire plus élevé que les mastics liquides — généralement 2 à 3 fois le coût initial — la fréquence de remplacement considérablement réduite en fait l’option la plus rentable sur une durée de vie de conception de 30 ans de la chaussée, en tenant compte du contrôle de la circulation, de la préparation des joints, de la main-d’œuvre et des coûts d’élimination pour chaque cycle de remplacement.
Installation indépendante des conditions météorologiques. Les mastics liquides sont notoirement sensibles aux conditions d’installation. Les mastics silicone nécessitent des faces de joint sèches et exigent souvent des températures minimales de la chaussée (généralement supérieures à 40 °F/4 °C) pour un durcissement correct. Les mastics coulés à chaud nécessitent que le joint soit complètement sec et que la température de coulée soit précisément contrôlée — trop chaud et le mastic se dégrade thermiquement, trop froid et il n’humidifie pas correctement les faces du joint. Les joints de compression peuvent être installés dans des conditions où les mastics liquides ne le peuvent pas : joints humides (mais pas mouillés), temps froid et même légères précipitations. Le lubrifiant-adhésif nécessite une température minimale — généralement supérieure à 35 °F (2 °C) pour une évaporation correcte du solvant — mais cette condition est moins restrictive que les exigences combinées de température et d’humidité des alternatives liquides.
Aucun temps de durcissement. Les joints de compression ne nécessitent ni chauffage, ni mélange, ni compoundage sur site, ni période de durcissement. Une fois le joint installé dans le joint de chaussée, il est immédiatement fonctionnel. La chaussée peut être ouverte à la circulation dès que l’équipe d’installation quitte la voie — il n’y a pas de période d’attente pour que le mastic refroidisse, durcisse ou développe sa résistance. C’est un avantage opérationnel significatif pour les applications aéroportuaires, où les fermetures de pistes et de voies de circulation se mesurent en heures et où toute prolongation du temps de fermeture a des conséquences opérationnelles et financières directes. Un projet d’étanchéité des joints de pistes aéroportuaires utilisant des joints de compression peut généralement progresser de 3 000 à 5 000 pieds linéaires par équipe avec une équipe de 4 à 6 ouvriers utilisant un équipement d’installation motorisé.
Résistance aux attaques chimiques. Le composé de polychloroprène utilisé dans les joints de compression ASTM D2628 est spécifiquement formulé pour résister à l’environnement chimique des chaussées aéroportuaires et autoroutières. Le carburéacteur, qui dégrade rapidement de nombreux types de mastics — en particulier les mastics coulés à chaud à base d’asphalte qui peuvent être partiellement dissous par les déversements de carburant — n’a aucun effet sur le néoprène durci. Les fluides de dégivrage (acétate de potassium, acétate de sodium, formiate de sodium, propylène glycol, urée), qui sont utilisés en grande quantité sur les chaussées aéroportuaires et peuvent chimiquement attaquer certaines formulations de silicone, sont également résistés. Les fluides hydrauliques, y compris le Skydrol agressif à base de phosphate ester utilisé dans les gros aéronefs, ne ramollissent ni ne gonflent le composé de néoprène.
Réduction de l’éclatement des joints. Parce que les joints de compression n’exercent qu’une force de compression sur les parois du joint, ils ne contribuent pas au mécanisme d’éclatement induit par les contraintes de traction qui affecte les mastics liquides. Lorsqu’un mastic liquide adhère aux deux faces d’un joint et que le joint s’ouvre par temps froid, le mastic s’étire et tire sur les bords du béton. Après des milliers de cycles thermiques, cette charge de traction répétée initie une microfissuration de fatigue au bord du joint, provoquant éventuellement des éclats en forme d’éclisse — de minces morceaux de béton qui se détachent des coins supérieurs du joint. Ces éclats élargissent l’ouverture du joint, stressant davantage le mastic, et créent des débris d’objets étrangers (FOD) qui constituent un danger critique sur les aérodromes. Les relevés de terrain montrent systématiquement des taux plus faibles d’éclatement des bords de joints dans les chaussées scellées avec des joints de compression par rapport à celles scellées avec des mastics liquides dépendant de l’adhésion.
La performance à long terme des joints de compression préformés dépend de l’interaction des propriétés du matériau, de la qualité de l’installation, des caractéristiques de mouvement du joint et de l’exposition environnementale. Lorsque tous les facteurs sont favorables, des durées de vie dépassant 25 ans sont régulièrement documentées. Lorsqu’un facteur est compromis, la performance se dégrade de manière prévisible par des modes de défaillance bien compris.
Déformation rémanente en compression et relaxation. La propriété matérielle à long terme la plus importante régissant la performance du joint est la résistance à la déformation rémanente en compression. Au fil des années de compression continue entre les parois du joint, tous les matériaux élastomères subissent un certain degré de déformation permanente — ils « prennent un set » et perdent une partie de leur force vers l’extérieur. La norme ASTM D2628 limite la déformation rémanente en compression à un maximum de 35 % lorsqu’elle est testée selon ASTM D395 Méthode B (70 heures à 212 °F/100 °C). Les joints de production de haute qualité atteignent généralement des valeurs inférieures à 25 %. Cela signifie qu’après des années de service, le joint conserve 65 à 75 % ou plus de sa force d’origine vers l’extérieur. À ce niveau de force retenue, le joint continue de maintenir une pression de contact adéquate contre les parois du joint. Cependant, si le joint était sous-dimensionné lors de l’installation — fonctionnant à l’extrémité inférieure de la plage de compression de 20 à 50 % — même une déformation rémanente modeste peut éventuellement faire chuter la force compressive en dessous du seuil nécessaire à l’étanchéité.
Dégradation induite par le trafic. Sous les charges répétées des véhicules lourds et des aéronefs, les dalles de chaussée fléchissent verticalement au niveau des joints, provoquant un mouvement différentiel qui sollicite le joint. Les joints de compression résistent à cette action de pompage par leur structure alvéolaire interne, qui fournit une rigidité verticale pour contrer la tendance du joint à être enfoncé dans le joint de chaussée ou tiré vers le haut. Cependant, si le réservoir du joint est coupé trop large — permettant au joint de fonctionner à moins de 20 % de compression — le confinement réduit permet un mouvement vertical du joint à l’intérieur du joint de chaussée. Une fois que le joint commence à se déplacer verticalement, les débris et l’eau peuvent le contourner, et le joint peut éventuellement sortir complètement du joint.
Vieillissement et attaque environnementale. Le polychloroprène possède intrinsèquement une bonne résistance au vieillissement, mais il n’est pas immunisé contre la dégradation environnementale à long terme. Après des décennies d’exposition aux UV, la surface supérieure exposée du joint (visible dans le joint encastré) peut développer une oxydation de surface et une fissuration mineure. Cette dégradation de surface est généralement cosmétique et n’affecte pas la partie fonctionnelle du joint qui est protégée à l’intérieur du joint de chaussée. L’attaque par l’ozone, qui provoque une fissuration profonde du caoutchouc naturel non protégé et de certains élastomères synthétiques, est résistée par les composés antiozonants incorporés dans la formulation du néoprène. Dans les zones avec des concentrations d’ozone atmosphérique exceptionnellement élevées — comme les environnements urbains fortement pollués — la dégradation de surface peut être accélérée, mais les propriétés volumiques du joint à l’intérieur du joint de chaussée restent inchangées.
Intrusion de débris et matériaux incompressibles. L’un des modes de défaillance fonctionnelle les plus courants pour les joints de compression est l’accumulation de matériaux incompressibles — sable, gravier fin, détritus de chaussée — entre le dessus du joint et la surface de la chaussée. Ces matériaux, compactés dans l’encastrement du joint par le trafic, empêchent le joint de se dilater vers le haut lorsque le joint se ferme par temps chaud. Au lieu que le joint se dilate dans l’encastrement comme prévu, le matériau incompressible confiné force le joint vers le bas ou crée des concentrations de contraintes internes qui peuvent déformer les voiles internes. Une profondeur d’encastrement appropriée (0,25 à 0,50 pouce) et un nettoyage périodique de l’encastrement du joint — généralement concomitant aux opérations de balayage de la chaussée — préviennent ce mode de défaillance.
L’inspection systématique des joints de compression est une composante intégrante des programmes de gestion des chaussées tant pour les agences autoroutières que pour les exploitants aéroportuaires. L’évaluation de l’état suit des protocoles établis qui classifient l’état du joint dans des catégories de notation définies, permettant des décisions d’entretien et de remplacement basées sur les données.
Critères d’inspection visuelle. L’inspecteur examine chaque joint ou un échantillon statistiquement représentatif des joints pour des indicateurs de détérioration spécifiques. Les principaux types de détérioration pour les joints de compression, tels que définis dans la norme ASTM D6433 (Pratique standard pour les relevés d’indice d’état des chaussées pour routes et parkings) et le système de gestion des chaussées FAA PAVEAIR, comprennent :
Perte ou extrusion du joint. Le joint a été partiellement ou complètement délogé du joint de chaussée. C’est la catégorie de détérioration la plus grave car elle représente une perte complète de la fonction d’étanchéité à cet endroit. La perte du joint commence généralement à des points isolés — souvent aux intersections de joints ou là où le joint a été endommagé lors de l’installation — et peut se propager le long du joint si elle n’est pas traitée. L’état est évalué par le pourcentage de la longueur du joint affecté.
Décollement du joint. Le joint s’est séparé d’une ou des deux parois du joint, créant un espace visible entre la face en néoprène et le béton. Le décollement indique que la compression est tombée en dessous du seuil nécessaire à l’étanchéité. Généralement causé par un sous-dimensionnement, une déformation rémanente en compression excessive, ou un élargissement du joint au-delà de la plage de conception du joint en raison du retrait du béton ou d’effets thermiques.
Fissuration longitudinale ou déchirure. La surface supérieure du joint présente des fissures parallèles au joint — indiquant une attaque de surface par l’ozone ou les UV — ou des déchirures perpendiculaires à l’axe du joint causées par des dommages mécaniques lors de l’installation ou par l’impact de débris. La fissuration de surface seule peut ne pas justifier un remplacement si le joint reste comprimé et étanche, mais elle signale une dégradation avancée du matériau.
Accumulation de débris incompressibles. L’encastrement du joint au-dessus du joint est rempli de sable, de gravillons ou d’autres débris qui empêchent la dilatation du joint. Cette condition est évaluée par la profondeur de l’accumulation de débris par rapport à la profondeur d’encastrement du joint. Les joints remplis à plus de 50 % d’incompressibles nécessitent un nettoyage ; si le joint a été endommagé par les débris compactés, un remplacement peut être nécessaire.
Éclatement du joint adjacent au joint. L’éclatement des bords du béton au niveau du joint indique que le joint n’a pas empêché l’intrusion d’eau et de débris, conduisant à un éclatement lié aux incompressibles, ou qu’un mouvement excessif du joint a surcontraint le béton. Les éclats de plus d’environ 1 pouce (25 mm) de large empêchent généralement le joint de maintenir la compression, car la largeur effective du joint à l’emplacement de l’éclat dépasse la plage de conception du joint.
Systèmes de notation de l’état. La plupart des agences utilisent un système de notation à trois ou quatre niveaux :
| Note | Description | Action requise |
|---|---|---|
| Bon | Joint intact, complètement comprimé, pas d’espace visible, encastrement propre et à la bonne profondeur, pas d’éclatement adjacent | Surveillance de routine |
| Moyen | Léger vieillissement de surface, légers débris dans l’encastrement (< 25 % de profondeur), interstice capillaire sur une face affectant < 10 % de la longueur du joint | Planifier le nettoyage et surveiller |
| Médiocre | Décollement partiel, débris modérés, fissures de surface, petits éclats adjacents (< 1 pouce) | Planifier le remplacement sous 1 à 2 ans |
| Défaillant | Perte du joint, extrusion, décollement sur toute la profondeur, grands éclats, preuve de pompage d’eau au niveau du joint | Remplacement immédiat requis |
Pour les chaussées aéroportuaires, le système PAVEAIR de la FAA intègre l’état du joint d’étanchéité dans le calcul global de l’indice d’état de la chaussée (PCI) pour les chaussées rigides. Chaque type de détérioration du joint d’étanchéité a une valeur de déduction définie qui réduit le score PCI. Les aéroports utilisent les tendances du PCI pour programmer les projets de remplacement des joints, visant généralement un seuil de PCI en dessous duquel le taux de détérioration de la chaussée s’accélère en raison de l’infiltration d’eau à travers les joints défaillants.
Fréquence d’inspection. Les agences autoroutières inspectent généralement les joints d’étanchéité dans le cadre des relevés d’état des chaussées bisannuels. Les aéroports opérant sous la Partie 139 (FAA) ou les réglementations internationales équivalentes effectuent des inspections plus fréquentes — généralement trimestrielles pour les pistes et voies de circulation principales — avec une attention particulière à l’état des joints d’étanchéité comme mesure de prévention des FOD. Après des événements météorologiques significatifs (fortes pluies, cycles de gel-dégel, chaleur extrême), des inspections supplémentaires se concentrent sur les joints qui peuvent avoir été sollicités au-delà des conditions normales de fonctionnement.

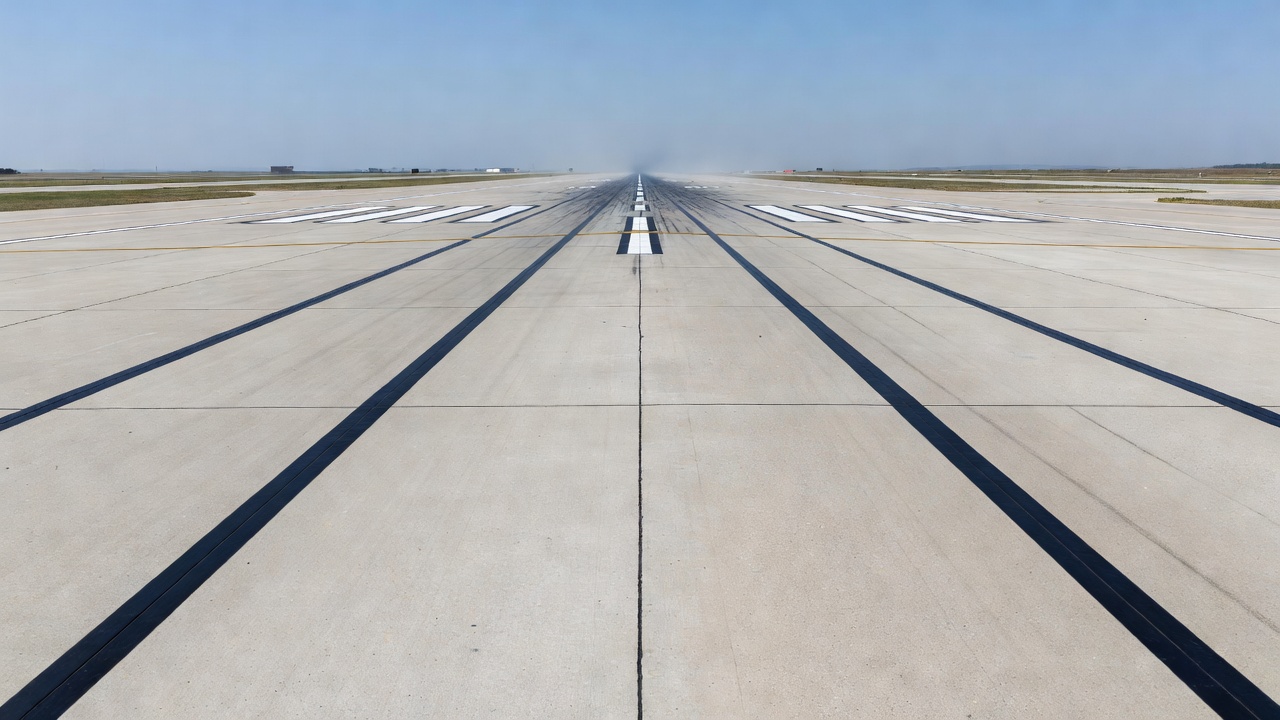

Les chaussées en béton aéroportuaires représentent l’application la plus exigeante pour les joints de compression préformés et l’environnement où leurs avantages de performance produisent le plus grand bénéfice opérationnel. L’étanchéité des joints de pistes et de voies de circulation doit satisfaire à des exigences qui vont au-delà de celles des chaussées autoroutières à plusieurs égards critiques.
Impératif de prévention des FOD. L’exigence absolue d’éliminer les débris d’objets étrangers des zones d’exploitation des aéronefs fait de l’intégrité des joints d’étanchéité une fonction critique pour la sécurité. Un joint d’étanchéité défaillant permet à l’eau de pénétrer dans la structure de la chaussée, entraînant un ramollissement de la plateforme, une perte de support et finalement l’éclatement des bords du joint. Même un petit éclat de béton — un morceau de béton de la taille d’une pièce de monnaie — ingéré dans un moteur à réaction peut causer des dommages se chiffrant en millions de dollars. Le matériau d’étanchéité défaillant qui est extrudé du joint et repose sur la surface de la chaussée présente un danger d’ingestion similaire. Les joints de compression, avec leur absence totale de dépendance à l’adhésion et leur régime de contrainte compressive qui minimise l’éclatement, constituent la solution d’étanchéité la plus résistante aux FOD disponible.
Résistance au carburant et aux produits chimiques. Les opérations de ravitaillement des aéronefs, en particulier aux postes de stationnement et d’attente des voies de circulation, exposent les joints d’étanchéité à des déversements de carburéacteur Jet A/A-1 quotidiennement. Les mastics coulés à chaud à base d’asphalte sont partiellement solubles dans le carburéacteur et se ramollissent et se dégradent lorsqu’ils y sont exposés de façon répétée. Les mastics silicone résistent au carburant mais sont sensibles au ramollissement par les fluides hydrauliques à base de phosphate ester utilisés dans les systèmes des gros aéronefs. Les joints de compression en néoprène selon ASTM D2628 résistent à l’ensemble du spectre des produits chimiques aéroportuaires — carburants, fluides hydrauliques, huiles moteur, formulations de dégivrage et d’antigivrage, et produits chimiques d’élimination du caoutchouc de piste — sans ramollissement, gonflement ou dégradation mesurables.
Cadre réglementaire FAA et OACI. La spécification FAA de référence pour les joints de chaussées aéroportuaires est la FAA P-604, contenue dans la circulaire consultative AC 150/5370-10 (Spécifications standard pour la construction d’aéroports). La P-604 fait référence à l’ASTM D2628 pour les exigences relatives aux matériaux des joints de compression et spécifie les procédures d’installation, y compris le nettoyage des joints, l’application du lubrifiant-adhésif et le contrôle de la profondeur. La spécification CRD-C 548 du Corps des ingénieurs de l’armée américaine fournit une norme alternative mais équivalente utilisée pour les aérodromes militaires dans le cadre du critère unifié des installations UFC 3-260-02 (Conception des chaussées pour aérodromes).
L’OACI traite de l’étanchéité des joints indirectement par le Doc 9157 Partie 3 (Manuel de conception des aérodromes — Chaussées, 3e édition, 2022). L’édition actuelle a déplacé les directives détaillées de construction des joints à l’annexe 6, tandis que le chapitre 4 renvoie la conception des chaussées et le détail des joints aux pratiques des États individuels — citant les États-Unis (FAA), la France (STAC) et le Royaume-Uni comme les principales références de pratiques des États. L’annexe 14 de l’OACI, Volume I contient des exigences de haut niveau concernant l’état de surface qui imposent que les joints de chaussée soient maintenus exempts d’irrégularités nuisibles et de FOD, établissant l’exigence opérationnelle que les joints d’étanchéité doivent satisfaire sans prescrire la technologie d’étanchéité spécifique.
Installation sur les aérodromes en activité. Les projets d’étanchéité des joints aéroportuaires doivent être exécutés dans les contraintes des fenêtres de fermeture disponibles des pistes et voies de circulation. Les joints de compression sont particulièrement bien adaptés à cet environnement en raison de leur taux d’installation rapide et de l’absence de temps de durcissement. Une fenêtre typique de fermeture de piste de nuit de 6 à 8 heures permet à une équipe de production d’étanchéifier 2 000 à 4 000 pieds linéaires de joints — suffisant pour réaliser les joints transversaux d’un segment de piste. La piste est remise en service immédiatement après la fin de l’équipe avec des joints entièrement fonctionnels. Les mastics liquides, en revanche, nécessitent un temps de durcissement qui peut dépasser la fenêtre de fermeture disponible, ou peuvent être vulnérables au souffle des réacteurs et aux déversements de carburant avant la fin du durcissement.
Exemple de cas : Aéroport international Lubbock Preston Smith. Une application représentative a impliqué le remplacement de mastics liquides défaillants qui s’étaient dégradés par l’infiltration d’eau, l’accumulation de débris et l’exposition au carburéacteur. Le projet comprenait l’élargissement des joints existants à une largeur uniforme par sciage, l’ajout d’un chanfrein de 0,25 pouce aux bords du joint, le nettoyage de toutes les faces des joints par sablage abrasif, et l’installation de joints de compression en néoprène D.S. Brown Delastic dans toutes les zones de voies de circulation et aires de trafic concernées. Le résultat a été un système d’étanchéité des joints avec une durée de vie projetée dépassant 20 ans, des caractéristiques de drainage de surface améliorées (le profil encastré du joint canalise l’eau à travers le joint plutôt que de la faire stagner) et des besoins d’entretien considérablement réduits par rapport au système de mastic liquide remplacé.
La sélection de la technologie d’étanchéité appropriée pour un projet de chaussée en béton nécessite une comparaison objective des trois principales options : les joints de compression préformés, les mastics silicone appliqués à froid et les mastics thermoplastiques coulés à chaud. Chacune présente un ensemble défini de caractéristiques de performance, de profils de coût et de critères d’aptitude à l’application.
Mastics silicone. Ce sont des matériaux élastomères mono- ou multi-composants qui durcissent par réticulation activée par l’humidité après avoir été pompés dans le joint préparé. Le silicone durci forme un solide caoutchouteux qui adhère chimiquement aux faces du joint. Le silicone offre une excellente capacité d’allongement (souvent 200 à 400 %) lui permettant de s’étirer avec le mouvement du joint sans se déchirer. Cependant, cet allongement a un coût : la force de traction transmise à la ligne de liaison avec le béton augmente avec l’étirement, contribuant au cycle de défaillance adhésive/cohésive. Le silicone est également sensible à l’humidité pendant l’installation — toute humidité sur la face du joint empêche une adhésion correcte — et nécessite dans la plupart des applications l’application d’un primaire sur les faces du joint. La durée de vie dans les chaussées varie généralement de 5 à 10 ans, la défaillance se manifestant couramment par un décollement adhésif d’une ou des deux faces du joint.
Mastics coulés à chaud. Ce sont des matériaux thermoplastiques — généralement des formulations d’asphalte modifié par des polymères ou de goudron de houille — qui sont chauffés à 350-400 °F (175-205 °C) dans des fondoirs spécialisés et coulés dans le joint sous forme liquide, où ils refroidissent et se solidifient. Ils sont l’option au coût initial le plus bas et ont été le produit d’étanchéité des joints de chaussée le plus largement utilisé pendant des décennies. Cependant, les mastics coulés à chaud présentent des limitations importantes. Leur performance est hautement dépendante de la température : à basse température, ils deviennent cassants et perdent leur adhésion ; à haute température, ils se ramollissent et peuvent être arrachés du joint par la circulation. Ils sont sensibles à la dégradation par les carburants et les solvants. Leur capacité d’allongement est limitée (généralement 25 à 50 %), ce qui signifie qu’ils ne peuvent pas accommoder de grands mouvements du joint sans défaillance. La durée de vie est la plus courte des trois options, de 3 à 8 ans. Le remplacement est exigeant en main-d’œuvre car l’ancien matériau doit être complètement retiré des faces du joint — les mastics coulés à chaud n’adhèrent pas bien aux surfaces précédemment scellées.
Matrice de comparaison :
| Attribut | Joint de compression préformé | Mastic silicone | Mastic coulé à chaud |
|---|---|---|---|
| Mécanisme d’étanchéité | Compression mécanique | Adhésion chimique | Adhésion chimique |
| Coût matériel typique (relatif) | 2,5-3,5× | 1,5-2,5× | 1,0× (référence) |
| Durée de vie | 15-30 ans | 5-10 ans | 3-8 ans |
| Coût de cycle de vie (30 ans) | Le plus bas | Moyen | Le plus élevé |
| Capacité de mouvement du joint | Plage de compression 20-50 % | Extension 25-50 % | Extension 10-25 % |
| Limites de température d’installation | Au-dessus de 35 °F (2 °C) | Au-dessus de 40 °F (4 °C), sec | Au-dessus de 40 °F (4 °C), joint sec |
| Temps de durcissement avant circulation | Aucun (immédiat) | 1-24 heures (dépend de l’humidité) | 30-60 minutes (refroidissement) |
| Résistance aux carburants | Excellente | Bonne à excellente | Mauvaise à moyenne |
| Mode de contrainte sur la paroi du joint | Uniquement compressif | Traction | Traction |
| Contribution à l’éclatement | Minime | Modérée | Modérée à élevée |
| Difficulté de reconditionnement | Faible (retirer, nettoyer, installer neuf) | Élevée (retrait complet requis) | Élevée (retrait complet requis) |
| Météo pendant l’installation | Tolérant à l’humidité | Doit être sec | Doit être sec |
| Reconnaissance AASHTO Pavement ME | Prolonge la durée de vie de la chaussée | Aucun avantage structurel | Aucun avantage structurel |
Guide de sélection. Les joints de compression préformés sont le choix privilégié pour : les pistes, voies de circulation et aires de trafic aéroportuaires ; les autoroutes inter-États à fort volume de trafic ; les chaussées en béton dans les régions avec de grandes amplitudes thermiques annuelles ; les endroits où le temps de fermeture du chantier est sévèrement limité ; et toute chaussée où le coût de la défaillance du joint — en termes de risque de FOD, de dommages causés par l’eau à la structure de la chaussée, ou de perturbation du trafic — est élevé par rapport au coût supplémentaire du matériau du joint. Les mastics silicone sont appropriés pour : les chaussées à trafic modéré où le coût du joint de compression n’est pas justifié ; les joints de pont où le joint doit accommoder des mouvements exceptionnellement grands ; et les applications nécessitant un joint dont la couleur peut être assortie à la chaussée environnante. Les mastics coulés à chaud restent viables pour : les routes rurales à faible trafic ; les joints de construction temporaires ; et les applications où les contraintes budgétaires l’emportent sur les considérations de coût de cycle de vie.
Contexte des coûts d’installation. Le coût installé des joints de compression comprend le matériau du joint (au prix au mètre linéaire en fonction de la section transversale), le lubrifiant-adhésif, le coût amorti de l’équipement d’installation spécialisé et la main-d’œuvre. Pour un projet typique d’autoroute ou d’aérodrome, le coût installé des joints de compression est d’environ 1,50 $ à 3,00 $ par pied linéaire au-dessus du coût du silicone et de 2,00 $ à 4,00 $ au-dessus du coulé à chaud. Sur un projet de 10 000 pieds linéaires — approximativement la longueur des joints transversaux pour un segment de piste — cela représente une prime de 15 000 $ à 40 000 $ par rapport aux alternatives liquides. Par rapport à un coût de remplacement de la chaussée de 5 à 15 millions de dollars par piste (ou 2 à 5 millions de dollars par mile-voie pour la reconstruction d’autoroute inter-États), et considérant que les joints de compression peuvent nécessiter un remplacement en 30 ans contre 3 à 5 remplacements pour les mastics liquides, l’avantage du coût de cycle de vie favorise nettement les joints de compression pour tous les projets sauf les plus contraints budgétairement.
| Norme | Titre | Portée |
|---|---|---|
| ASTM D2628 | Spécification standard pour les joints d’étanchéité élastomères en polychloroprène préformés pour les chaussées en béton | Propriétés des matériaux, exigences physiques, méthodes d’essai pour les joints de compression |
| ASTM D2835 | Spécification standard pour le lubrifiant d’installation des joints de compression préformés dans les chaussées en béton | Exigences relatives au matériau lubrifiant-adhésif et méthodes d’essai |
| ASTM D3542 | Spécification standard pour les joints d’étanchéité élastomères en polychloroprène préformés pour les ponts | Similaire à D2628 mais pour les applications de joints de dilatation de ponts |
| ASTM D6433 | Pratique standard pour les relevés d’indice d’état des chaussées pour routes et parkings | Identification des détériorations et calcul du PCI incluant l’état des joints d’étanchéité |
| FAA P-604 | Étanchéité des joints — Joints de compression préformés (dans AC 150/5370-10) | Exigences d’installation et matériaux spécifiques aux aérodromes |
| CRD-C 548 | Spécification du Corps des ingénieurs de l’armée américaine pour les joints de compression | Norme pour les applications d’aérodromes militaires |
| UFC 3-260-02 | Conception des chaussées pour aérodromes | Critère unifié des installations faisant référence aux spécifications des joints de compression |
| AASHTO M220 | Joints d’étanchéité élastomères en polychloroprène préformés pour les chaussées en béton | Équivalent AASHTO de l’ASTM D2628 |
| OACI Doc 9157 Partie 3 | Manuel de conception des aérodromes — Chaussées | Renvoie aux pratiques des États (FAA pour les États-Unis) pour les spécifications des joints d’étanchéité |
| OACI Annexe 14 Vol. I | Conception et exploitation technique des aérodromes | Exigence de haut niveau que les joints soient maintenus exempts d’irrégularités nuisibles |
