Une couche d’imprégnation est un matériau bitumineux de faible viscosité appliqué sur une couche de base granulaire non traitée avant la mise en œuvre de l’enrobé bitumineux. Elle pénètre et stabilise la surface de la base, assure la liaison entre la base et l’enrobé, et imperméabilise la base pendant la construction. Couvre les matériaux MC-30, MC-70, CSS-1h, les dosages, les exigences de pénétration et les conséquences d’une imprégnation inadéquate.
Une couche d’imprégnation est l’application d’un matériau bitumineux de faible viscosité sur la surface d’une couche de base granulaire préparée et non traitée, ou d’une couche de fondation, avant la mise en œuvre de la première couche d’enrobé bitumineux à chaud (HMA). Le matériau est conçu pour être suffisamment fluide afin de pénétrer la strate supérieure de la couche granulaire compactée, où il remplit plusieurs fonctions critiques dans la structure de la chaussée.
Les quatre objectifs principaux d’une couche d’imprégnation, tels qu’établis par l’Asphalt Institute et les organismes de transport du monde entier, sont :
Le Texas Transportation Institute (TTI), dans son rapport de recherche 0-5635-1 sur Les couches d’imprégnation efficaces pour les bases de chaussées compactées, définit une couche d’imprégnation comme « l’application d’un matériau liant sur la surface, ou mélangé dans la partie supérieure d’une couche de base granulaire compactée, pour améliorer les performances du système de chaussée ». Cette définition reconnaît à la fois l’application en surface et la méthode par malaxage comme des techniques d’imprégnation valables pour différentes conditions de site.
Le concept fondamental derrière l’imprégnation est qu’une base granulaire non traitée, quelle que soit la qualité de son compactage, reste une structure perméable et particulaire. Sans couche d’imprégnation, la surface de la base contient des vides interstitiels par lesquels l’eau peut migrer, des particules libres qui peuvent se désenrober sous la circulation et une cohésion de surface insuffisante pour lier efficacement la couche d’enrobé supérieure. Le matériau d’imprégnation comble ces déficiences en remplissant les vides de surface, en cimentant les particules et en créant une zone de transition de rigidité intermédiaire entre la base flexible et le HMA plus rigide.
Le choix du matériau d’imprégnation dépend des caractéristiques de la couche de base, des conditions environnementales pendant la construction, du calendrier du projet et des contraintes réglementaires. Trois catégories principales de matériaux d’imprégnation sont utilisées dans la construction des chaussées : les bitumes fluidifiés à cure moyenne, les émulsions de bitume et les formulations propriétaires spécialisées.
Les bitumes fluidifiés à cure moyenne (MC) ont historiquement été le matériau d’imprégnation standard en raison de leurs excellentes caractéristiques de pénétration. Ces matériaux sont constitués de bitume de qualité pénétrante dissous dans un solvant pétrolier de volatilité moyenne — généralement des diluants de type kérosène. Le solvant réduit temporairement la viscosité du bitume, lui permettant de s’écouler dans les pores de la base. Une fois appliqué, le solvant s’évapore avec le temps, laissant le résidu bitumineux sous forme d’un film liant et imperméabilisant au sein de la base.
MC-30 est le grade le plus couramment spécifié pour les couches d’imprégnation. C’est le plus fluide des grades MC standards, avec une viscosité cinématique à 60 °C (140 °F) de 30 à 60 centistokes selon ASTM D2027. Cette faible viscosité permet une pénétration profonde dans les matériaux de base denses ou à grains fins. Le MC-30 est généralement appliqué à des températures comprises entre 50 °C et 70 °C (120 °F–160 °F) pour obtenir une consistance de pulvérisation optimale. Le temps de durcissement du MC-30 varie de 24 à 72 heures selon la température ambiante, l’humidité, la vitesse du vent et la porosité de la base. Dans des conditions favorables, le MC-30 peut pénétrer de 1 à 2 pouces (25–50 mm) dans la couche de base.
MC-70 est légèrement plus visqueux que le MC-30 (70–140 centistokes à 60 °C) et est utilisé pour les matériaux de base à granulométrie plus ouverte ou plus grossière, où une pénétration plus profonde ou plus rapide est souhaitée. Le MC-70 nécessite des températures d’application légèrement plus élevées (65 °C–80 °C) et peut durcir un peu plus vite que le MC-30 en raison de sa teneur en bitume plus élevée par rapport au solvant. Les MC-30 et MC-70 sont conformes aux spécifications ASTM D2027 et AASHTO M82.
Malgré leur efficacité, les bitumes fluidifiés se heurtent à d’importantes restrictions environnementales. L’Agence américaine de protection de l’environnement (EPA) a sévèrement limité l’utilisation des bitumes fluidifiés en raison des émissions de composés organiques volatils (VOC) libérées lors de l’évaporation du solvant. Le Département des Transports de Virginie (VDOT) a abandonné l’utilisation des cutbacks il y a plus de 30 ans dans le cadre d’un accord sur la qualité de l’air de l’État. De nombreux autres DOT d’États ont emboîté le pas, en particulier dans les zones non conformes pour l’ozone. Cependant, les cutbacks restent utilisés dans les zones rurales et dans les pays où les réglementations environnementales sont moins strictes.
Les émulsions de bitume ont largement remplacé les cutbacks pour les applications de couche d’imprégnation dans les régions où les restrictions sur les VOC s’appliquent. Une émulsion est constituée de particules de bitume en suspension dans l’eau sous l’action d’un agent émulsifiant (surfactant). Les émulsions sont classées comme anioniques (particules chargées négativement) ou cationiques (particules chargées positivement), la charge déterminant l’affinité de l’émulsion pour différents types de granulats.
CSS-1h (Cationique à Prise Lente, 1 heure) est l’émulsion de bitume la plus largement spécifiée pour les couches d’imprégnation. La désignation « h » indique que l’émulsion est fabriquée avec un bitume de base plus dur (viscosité plus élevée), ce qui améliore la rigidité du film résiduel après durcissement. Le CSS-1h contient typiquement 57–60 % de bitume résiduel en masse. Selon ASTM D2397, le CSS-1h a une viscosité Saybolt de 20–100 secondes à 25 °C et nécessite une pénétration minimale de 40–90 dmm sur le résidu récupéré. Pour les applications de couche d’imprégnation, le CSS-1h est souvent dilué avec de l’eau à des rapports de 1:1 à 3:1 (eau/émulsion) pour améliorer la pénétration dans les bases denses.
SS-1h (Prise Lente, 1 heure) est l’équivalent anionique du CSS-1h, conforme à ASTM D977. Bien que fonctionnellement similaire, le SS-1h porte une charge électrostatique négative et est généralement préféré pour une utilisation avec des granulats chargés positivement (calcaires).
Le défi avec les imprégnations à base d’émulsion est d’obtenir une pénétration adéquate. Parce que les gouttelettes d’émulsion sont plus grosses que les molécules de bitume dissoutes dans les cutbacks, et parce que le vecteur aqueux doit se rompre (se séparer du bitume) avant que le bitume ne puisse lier, les émulsions ne pénètrent généralement pas aussi profondément que les cutbacks. Les recherches du Texas Transportation Institute (Rapport 1334-1F) ont montré que les émulsions de bitume standard pulvérisées sur une base compactée forment souvent un film de surface mince plutôt que de pénétrer profondément. Pour surmonter cette limitation, deux techniques principales ont été développées :
Méthode par dilution : L’émulsion est diluée avec de l’eau (typiquement 50–75 % d’eau en volume) et appliquée en plusieurs applications légères. Chaque application est laissée à rompre avant la suivante, construisant la pénétration de manière incrémentielle.
Méthode par malaxage : L’émulsion est mélangée dans les 1 à 2 pouces supérieurs (25–50 mm) de la couche de base pendant la construction plutôt que pulvérisée en surface. Cette technique, documentée dans le rapport TTI 1334-1F, consiste à scarifier la base compactée à une profondeur spécifiée, à appliquer l’émulsion, à mélanger à l’aide d’un pulvérisateur ou d’une niveleuse, et à recomparter. Cette méthode produit une pénétration et une liaison supérieures mais nécessite un équipement et un temps de construction supplémentaires.
| Propriété | Cutback MC-30 | Cutback MC-70 | Émulsion CSS-1h |
|---|---|---|---|
| Viscosité | 30–60 cSt @ 60 °C | 70–140 cSt @ 60 °C | 20–100 Saybolt @ 25 °C |
| Bitume résiduel | ~65–70 % | ~70–75 % | ~57–60 % |
| Température d’application | 50–70 °C | 65–80 °C | 20–50 °C (ambiante ou légèrement réchauffée) |
| Pénétration typique | 25–50 mm | 30–60 mm | 5–20 mm (pulvérisation) ; 25–50 mm (malaxage) |
| Temps de durcissement | 24–72 heures | 18–48 heures | 6–24 heures |
| Émissions VOC | Élevées | Élevées | Faibles |
| Acceptabilité EPA | Restreinte | Restreinte | Privilégiée |
Plusieurs fabricants produisent des matériaux d’imprégnation propriétaires conçus pour combiner une pénétration profonde avec un faible impact environnemental. Ceux-ci comprennent :
Alternatives émulsionnées aux cutbacks : Des produits tels que EK-35, PEP (Émulsion d’Imprégnation Pénétrante) et d’autres émulsions spécialisées formulées avec des huiles naphténiques ou aromatiques contenant une teneur minimale en bitume (0–12 %). Ces produits pénètrent facilement mais peuvent manquer du pouvoir liant des cutbacks conventionnels. Les études du TTI ont montré que ces alternatives n’offrent généralement pas une protection prolongée contre les précipitations et la circulation aussi bien que les cutbacks conventionnels, mais peuvent être efficaces lorsque la chaussée est mise en œuvre dans les deux semaines.
Émulsions modifiées aux polymères : Certaines imprégnations propriétaires incorporent des modificateurs polymères (SBS, SBR, latex) pour améliorer la résistance et l’élasticité du film de liant résiduel. Ces produits combinent la pénétration des émulsions avec des performances d’adhérence améliorées.
Primaires à base biologique : Des alternatives durables émergentes dérivées d’huiles végétales et de sous-produits agricoles sont en cours de développement comme options d’imprégnation à faible teneur en VOC et biodégradables. Ces produits ne sont pas encore largement adoptés mais représentent un domaine de recherche en pleine croissance.
Le dosage de la couche d’imprégnation est l’une des variables de construction les plus critiques affectant les performances de la chaussée. Trop peu d’imprégnation laisse la base non protégée et mal liée ; trop d’imprégnation crée un film épais non absorbé qui devient un plan de glissement et peut provoquer des remontées de bitume.
Selon les Directives pour l’utilisation des couches d’imprégnation et d’accrochage de la Federal Highway Administration (FHWA) et de nombreuses spécifications de DOT d’États, les fourchettes de dosage suivantes sont standard :
Pour les bitumes fluidifiés (MC-30, MC-70) :
Pour les émulsions de bitume (CSS-1h, SS-1h) :
Pour les imprégnations propriétaires spécialisées :
Le dosage précis doit être déterminé sur le terrain en fonction des facteurs suivants, comme spécifié dans la section 408.4.2 de la spécification standard du MoDOT :
Pour qu’une couche d’imprégnation fonctionne correctement, elle doit atteindre une profondeur de pénétration minimale. La norme généralement acceptée exige que le matériau d’imprégnation pénètre au moins 1/4 à 1/2 pouce (6–12 mm) dans la base, la pénétration idéale atteignant 1 à 2 pouces (25–50 mm). Le manuel MS-1 de l’Asphalt Institute indique que « la profondeur de pénétration doit être suffisante pour garantir que l’imprégnation atteint sous la surface afin de lier et d’imperméabiliser la partie supérieure de la base ».
Le Texas Transportation Institute a développé un essai de pénétration d’imprégnation en laboratoire dans le rapport 1334-1F pour mesurer la profondeur et le taux de pénétration. L’essai consiste à remplir un moule cylindrique avec le matériau de base réel compacté à la densité de chantier, à appliquer le matériau d’imprégnation en surface dans des conditions contrôlées, puis à scier l’éprouvette longitudinalement et à mesurer la profondeur de pénétration visuellement distincte.

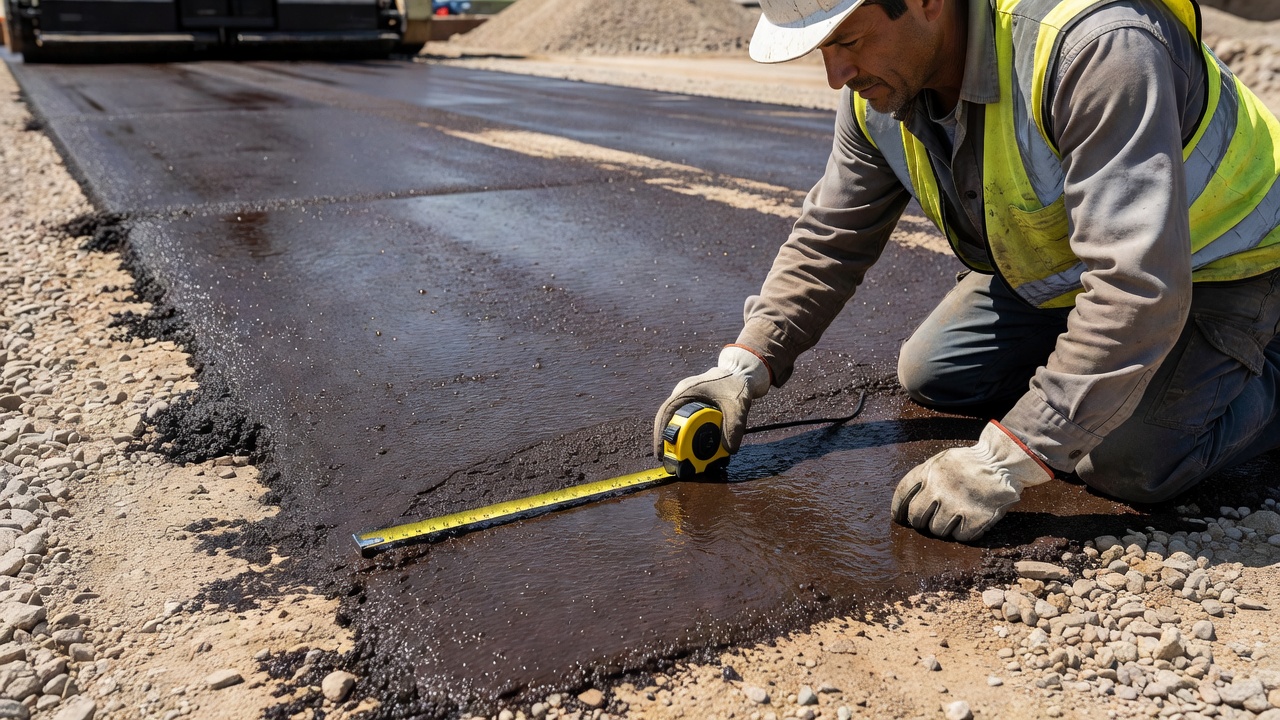

Sur le terrain, l’adéquation de la pénétration est évaluée qualitativement : dans les 24 heures suivant l’application, l’imprégnation doit être visiblement absorbée dans la surface de la base sans liquide stagnant. La surface doit apparaître uniformément foncée, ferme et non collante au toucher. Si l’imprégnation reste brillante, collante ou forme des flaques en surface après 24 heures, le dosage était excessif. Si la surface apparaît brun clair ou grise avec des zones sèches visibles, le dosage était insuffisant.
Lorsqu’un excès d’imprégnation reste en surface après 24 heures de durcissement — se manifestant par des zones brillantes, collantes ou molles — il doit être corrigé. La procédure standard, selon le MoDOT Section 408.4.2 et les directives de la FHWA, consiste à appliquer du sable d’épongement propre et sec uniformément sur la zone affectée à un taux suffisant pour absorber l’excès. Le sable d’épongement est ensuite balayé de la surface avant la mise en œuvre. L’omission de l’élimination de l’excès d’imprégnation peut créer un plan de glissement entre la base et le HMA, entraînant des fissures par glissement sous les charges de circulation.
La nécessité de la couche d’imprégnation a été largement débattue dans la communauté du génie des chaussées. L’Asphalt Institute a mené des études pendant plus de 20 ans concluant que « peu, voire aucune, des défaillances de chaussée ne peuvent être attribuées à l’absence de couche d’imprégnation ». Cette conclusion, combinée aux changements dans la granulométrie des bases granulaires et à l’avènement des bases denses à forte teneur en fines qui résistent à la pénétration de l’imprégnation, a conduit de nombreux organismes — dont le VDOT et de nombreux DOT d’États — à abandonner les exigences systématiques de couche d’imprégnation.
Les Directives pour l’utilisation des couches d’imprégnation et d’accrochage de la FHWA fournissent les critères de décision suivants pour déterminer quand une couche d’imprégnation est nécessaire :
Une couche d’imprégnation est recommandée lorsque :
La base sera exposée aux intempéries pendant plus de 7 jours avant la mise en œuvre. L’imprégnation assure une imperméabilisation temporaire, empêchant les précipitations de saturer et d’affaiblir la base. La FHWA note que « l’objectif principal de la couche d’imprégnation est de protéger les couches sous-jacentes des intempéries. »
Le matériau de base est à granulométrie ouverte ou contient une faible teneur en fines. Ces bases ont des indices de vides élevés qui nécessitent une stabilisation de surface pour éviter le désenrobage et la perte de particules sous la circulation de chantier. L’imprégnation lie les particules de surface et crée une plateforme durable.
Des couches d’enrobé minces (moins de 3-3/4 pouces ou 95 mm) seront mises en œuvre. Selon les spécifications du MoDOT, la couche de base n’est pas imprégnée « si l’épaisseur de la chaussée subséquente est supérieure ou égale à 3-3/4 po ». Les couches plus minces nécessitent la résistance d’adhérence supplémentaire de l’imprégnation pour éviter le glissement et le déplacement.
Une circulation légère s’effectuera sur la base avant la mise en œuvre. L’imprégnation durcit la surface de la base, empêchant le désenrobage, la génération de poussière et la perte de fines de surface sous des charges de roues limitées.
La construction a lieu par temps humide ou dans des régions à fortes précipitations. L’imprégnation crée une membrane imperméable qui empêche la saturation de la base, ce qui peut retarder la mise en œuvre et compromettre la qualité de la chaussée.
Les spécifications du projet exigent explicitement l’imprégnation. De nombreux organismes maîtres d’ouvrage — y compris la FAA, les militaires (USACE/NAVFAC) et certaines spécifications internationales — maintiennent des exigences de couche d’imprégnation pour des types de chaussée spécifiques.
La couche d’imprégnation peut être omise lorsque :
Pour les chaussées aéroportuaires, les exigences strictes de l’Annexe 14 de l’ICAO et de la Circulaire Consultative FAA 150/5320-6G établissent des normes de performance plus élevées pour toutes les couches de chaussée, y compris l’imprégnation.
La spécification de l’article P-208 (Couche de Base Granulaire) de la FAA pour les projets aéroportuaires financés par le gouvernement fédéral exige que la surface de la base granulaire soit « imprégnée avec un matériau bitumineux » lorsque la mise en œuvre n’est pas immédiate. La circulaire FAA AC 150/5370-10F (Normes pour la Spécification de la Construction des Aéroports) spécifie que la couche d’imprégnation pour les chaussées aéroportuaires doit être conforme à :
Le Manuel de Conception des Aérodromes de l’ICAO, Partie 3 — Chaussées (Doc 9157) fournit des directives sur les couches d’imprégnation pour les chaussées souples aéroportuaires, soulignant que l’imprégnation doit « pénétrer dans la couche de base pour former une couche imperméable et assurer la liaison avec l’enrobé sus-jacent ». Le manuel recommande que la couche d’imprégnation soit appliquée à un dosage garantissant une pénétration complète sans excès de matériau en surface, et que la surface imprégnée soit protégée de la circulation jusqu’à la mise en œuvre de la couche suivante.
Pour les aérodromes militaires, les Unified Facilities Criteria (UFC 3-270-01) exigent l’application d’une couche d’imprégnation sur toutes les couches de base granulaires qui seront recouvertes de béton bitumineux. Les spécifications militaires sont généralement alignées sur les exigences de la FAA mais peuvent inclure des contrôles de qualité supplémentaires, notamment la vérification au densimètre nucléaire du compactage de la base avant l’imprégnation et l’essai à la tache de sable pour l’évaluation de la texture de surface.
Lorsque la couche d’imprégnation est appliquée de manière inadéquate ou omise là où elle est nécessaire, plusieurs mécanismes distincts de défaillance de la chaussée peuvent se développer. Ces défaillances sont bien documentées dans la littérature de recherche et d’expertise judiciaire en matière de chaussées.
La fissuration par glissement est la défaillance la plus courante attribuée à une imprégnation inadéquate. Elle se manifeste par des fissures en forme de croissant ou de demi-lune dans les traces de roues, le côté ouvert du croissant pointant dans la direction de la circulation. Ces fissures se produisent lorsque la couche de HMA glisse horizontalement sur la couche de base en raison d’une adhérence intercalaire insuffisante.
Comme décrit par l’Asphalt Institute, si la couche d’imprégnation est trop épaisse et ne s’absorbe pas complètement dans la base, « une couche épaisse et collante de bitume sur la surface du granulat » subsiste. Cette couche non absorbée agit comme un lubrifiant plutôt que comme un agent de liaison, permettant au HMA de glisser sous les forces de freinage et de virage. Les études du VDOT ont identifié que les couches d’imprégnation qui « se solidifient en un film épais à la surface de la base granulaire » peuvent être « préjudiciables à l’adhérence entre le béton bitumineux et le granulat et peuvent entraîner une défaillance par glissement ».
Le Guide de Politique d’Ingénierie du MoDOT avertit explicitement : « Si la couche d’imprégnation est trop épaisse ou trop légère, une adhérence inadéquate est créée et le tapis peut glisser pendant le compactage, ce qui entraîne un refoulement et des fissures de retrait. De plus, une défaillance par glissement (fissuration) peut se produire après que la chaussée a été soumise à la circulation. »
Sans une couche d’imprégnation pénétrant correctement, la base granulaire reste perméable à l’eau. Les précipitations peuvent s’infiltrer à travers la surface du HMA (par les joints de construction, les fissures ou les zones non compactées) et se piéger dans la base. L’humidité piégée affaiblit la base en réduisant le frottement interne entre les particules de granulats et peut provoquer du pompage — l’éjection d’eau et de particules fines à travers les joints sous l’effet des charges de circulation.
L’étude du Texas Transportation Institute sur les couches d’imprégnation efficaces a confirmé que l’une des fonctions principales de l’imprégnation est « l’obturation des pores de surface de la base, réduisant ainsi la migration de l’humidité et l’absorption de la première application de liant du traitement de surface ». Sans cette obturation, les dommages dus à l’eau progressent rapidement, nécessitant souvent la reconstruction complète de la base.
Une surface de base non imprégnée ou insuffisamment imprégnée souffre de désenrobage — le délogement et la perte de particules de granulats sous l’effet de la circulation de chantier ou du vent. Cela crée une surface irrégulière et dégradée qui empêche une mise en œuvre uniforme du HMA. Les particules libres se piègent entre la base et le HMA, créant des concentrations de contraintes localisées et des zones de liaison faibles. Dans les chaussées aéroportuaires, les particules libres constituent également des débris d’objets étrangers (FOD) présentant un risque élevé pour les moteurs à réaction.
Lorsque l’imprégnation est appliquée trop généreusement et ne s’absorbe pas dans la base, l’excès de bitume remonte à la surface lorsque le HMA chaud est mis en œuvre. La chaleur du HMA réduit la viscosité de l’imprégnation, provoquant sa migration vers le haut et créant une zone riche en liant à la surface de la chaussée. Cela entraîne une remontée de bitume — une surface brillante et glissante avec une résistance au dérapage réduite, particulièrement dangereuse sur les pistes d’aéroport et les routes à grande vitesse.
L’effet cumulatif d’une imprégnation inadéquate est une réduction mesurable de la durée de vie en service de la chaussée. Le programme LTPP (Performance à Long Terme des Chaussées) de la FHWA a documenté des corrélations entre la qualité de la préparation de la base (y compris l’imprégnation) et le développement des dégradations de la chaussée. Bien que les données LTPP n’isolent pas l’imprégnation comme variable indépendante, les études forensiques identifient systématiquement la défaillance de la liaison intercalaire — le principal mécanisme de défaillance d’une mauvaise imprégnation — comme un contributeur significatif à la défaillance prématurée de la chaussée.
Les analyses coûts-bénéfices indiquent que le coût supplémentaire d’une imprégnation correcte (environ 0,10 à 0,30 $ par yard carré pour les matériaux et l’application) est négligeable par rapport aux coûts de réhabilitation d’une chaussée défaillante. Une réparation de base nécessitant un rapiéçage partiel ou sur toute la profondeur coûte 5 à 20 $ par yard carré, et la reconstruction complète de la base coûte 20 à 50 $ par yard carré — soit 50 à 500 fois le coût d’une imprégnation correcte.
La couche d’imprégnation et la couche d’accrochage sont fréquemment confondues, mais elles servent des objectifs fondamentalement différents dans la construction des chaussées et utilisent des matériaux, des dosages et des conditions de mise en œuvre différents.
| Propriété | Couche d’Imprégnation | Couche d’Accrochage |
|---|---|---|
| Surface d’application | Base granulaire non traitée ou couche de fondation | Enrobé existant, béton ou base imprégnée |
| Fonction | Pénétrer, stabiliser, imperméabiliser la base ; lier la base à la première couche de HMA | Liaison entre les couches de HMA existantes et nouvelles |
| Matériau typique | MC-30, MC-70, CSS-1h (faible viscosité) | CSS-1h, SS-1h, liants PG (viscosité modérée) |
| Dosage | 0,20–0,50 gal/yd² (cutback) ; 0,10–0,30 gal/yd² (résidu d’émulsion) | 0,05–0,15 gal/yd² en résidu |
| Dilution | Souvent dilué de 1:1 à 3:1 avec de l’eau | Généralement appliqué non dilué ou légèrement dilué |
| Pénétration requise | Oui — cible 6–50 mm dans la base | Non — film de surface uniquement |
| Temps de durcissement avant mise en œuvre | 12–72 heures minimum | 30–60 minutes (temps de rupture de l’émulsion) |
| Sensibilité à la température | Le temps froid retarde considérablement le durcissement | Moins dépendant des conditions météorologiques ; peut être appliqué par temps plus frais |
| Température d’application | Cutbacks : 50–80 °C ; Émulsions : 20–50 °C | Émulsions : 20–70 °C ; Liants PG : 150–180 °C |
La distinction opérationnelle essentielle est qu’une couche d’imprégnation est toujours appliquée sur une surface granulaire non traitée, tandis qu’une couche d’accrochage est toujours appliquée sur une surface bitumineuse ou cimentaire existante. Les deux ne sont pas interchangeables — l’application d’une couche d’accrochage sur une base granulaire ne parviendrait pas à pénétrer et stabiliser la base, tandis que l’application d’une couche d’imprégnation sur une surface de HMA existante créerait un risque de glissement sans bénéfice structurel.
Dans une séquence typique de construction de chaussée, la couche d’imprégnation est appliquée en premier sur la base granulaire préparée. Après le durcissement de l’imprégnation, le premier cours de HMA (de nivellement ou de liaison) est mis en œuvre. Si des couches supplémentaires sont nécessaires, une couche d’accrochage est appliquée entre chaque levée de HMA. La couche d’accrochage garantit que les levées se lient entre elles pour former une section structurelle monolithique, tandis que la couche d’imprégnation garantit que la base se lie à la première levée.
Le contrôle qualité et l’inspection de réception de l’application de la couche d’imprégnation suivent des protocoles établis spécifiés par les spécifications standard des organismes. Le processus d’inspection couvre les conditions avant application, les paramètres d’application et la qualité après application.
Avant l’application de la couche d’imprégnation, l’inspecteur doit vérifier :

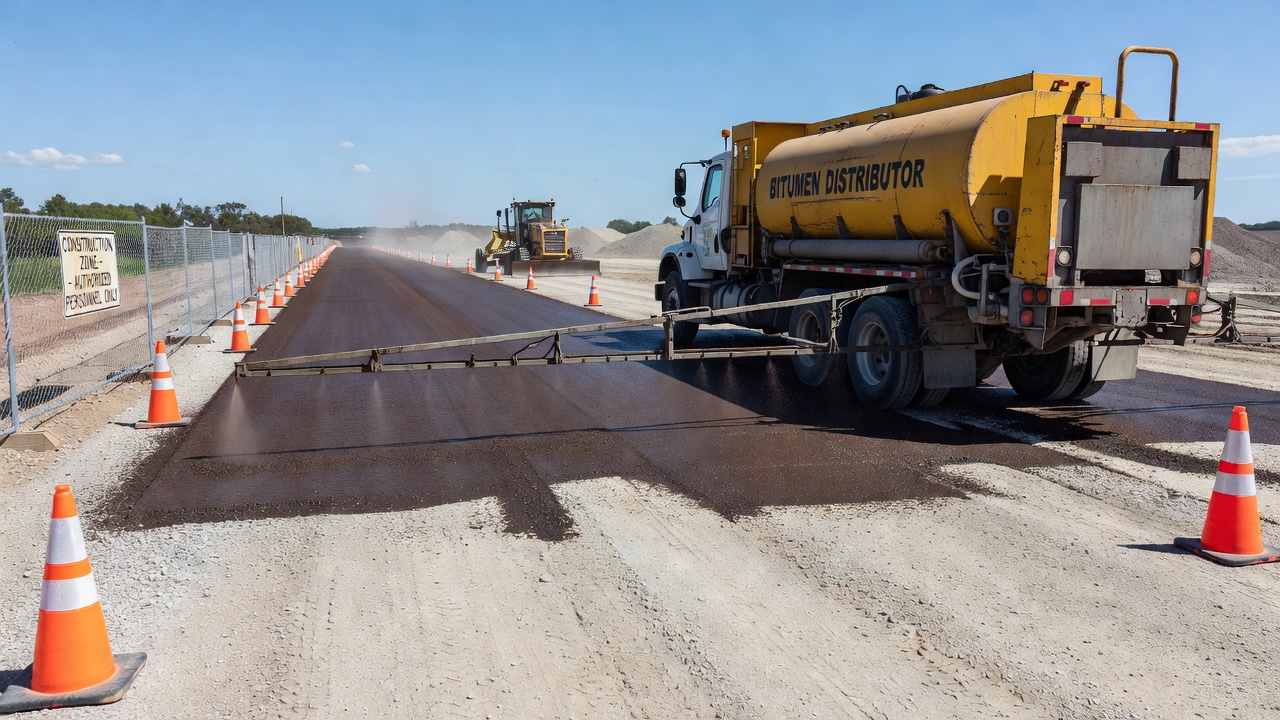

Pendant l’application de l’imprégnation, l’inspecteur surveille :
Après l’application et le durcissement de l’imprégnation, l’inspecteur évalue :
La surface imprégnée est acceptée lorsque :
Les écarts sont traités conformément aux spécifications du contrat. Les mesures correctives typiques comprennent :
Les chaussées aéroportuaires présentent des exigences uniques pour l’application de la couche d’imprégnation en raison des charges extrêmes imposées par les aéronefs, de la nature critique pour la sécurité des surfaces de pistes et de la surveillance réglementaire stricte de l’ICAO et de la FAA.
L’Annexe 14 de l’ICAO — Aérodromes, Volume I établit les normes internationales pour la conception et l’exploitation des aérodromes. Bien que l’Annexe 14 ne prescrive pas d’exigences spécifiques pour la couche d’imprégnation, ses spécifications concernant la résistance des chaussées (Chapitre 3), l’état de surface (Chapitre 10) et la qualité de construction (Chapitre 10) créent le cadre de performance que la couche d’imprégnation doit satisfaire.
Le Doc 9157 de l’ICAO — Manuel de Conception des Aérodromes, Partie 3 : Chaussées fournit des directives détaillées sur la conception et la construction des chaussées pour les aéroports. Le manuel traite de la couche d’imprégnation dans le contexte de la construction de chaussées souples, soulignant son rôle dans :
La Circulaire Consultative FAA 150/5320-6G — Conception et Évaluation des Chaussées Aéroportuaires fournit les normes américaines pour la conception des chaussées aéroportuaires. L’AC fait référence aux spécifications des articles P-401 (Enrobé Bitumineux à Chaud) et P-208 (Couche de Base Granulaire) de la FAA, qui établissent les exigences relatives à la couche d’imprégnation. Les projets financés par la FAA doivent se conformer à ces spécifications comme condition de l’assurance de subvention.
La circulaire FAA AC 150/5370-10F — Normes pour la Spécification de la Construction des Aéroports contient les spécifications techniques détaillées pour tous les travaux de chaussée. Les articles P-209 (Couche de Base en Granulats Concassés) et P-210 (Couche de Base en Caliche) spécifient les exigences d’imprégnation pour les couches de base aéroportuaires qui recevront un revêtement bitumineux.
Les couches d’imprégnation aéroportuaires diffèrent des applications routières à plusieurs égards :
Normes de compactage plus élevées : Les couches de base aéroportuaires sont compactées à 95–100 % de la masse volumique sèche maximale selon ASTM D698 (Proctor Standard) ou D1557 (Proctor Modifié), contre 90–95 % pour les bases routières typiques. Cette densité plus élevée réduit la porosité de la base et nécessite un ajustement minutieux du dosage d’imprégnation.
Contrôle strict des FOD : La FAA exige que toutes les procédures de construction de chaussée minimisent les risques de débris d’objets étrangers (FOD). Un excès d’imprégnation qui reste collant peut capturer et retenir des particules de débris. Un durcissement et un épongement appropriés sont essentiels pour la prévention des FOD.
Résistance chimique : Les chaussées aéroportuaires sont exposées au carburéacteur, au fluide hydraulique et aux produits de dégivrage. La couche d’imprégnation doit résister à ces produits chimiques pour empêcher le ramollissement ou la dissolution de la liaison de base. Les émulsions modifiées aux polymères (PMB) sont de plus en plus spécifiées pour les aires de trafic et de ravitaillement où l’exposition chimique est la plus élevée.
Frottement de surface : Les surfaces de piste nécessitent des niveaux de frottement minimums selon la FAA AC 150/5320-6G. La remontée d’un excès d’imprégnation dans la surface du HMA réduit la profondeur de texture et le frottement. Une application correcte de l’imprégnation est essentielle pour maintenir les niveaux de frottement de conception.
Intégration de l’éclairage et du marquage : Les chaussées aéroportuaires contiennent des dispositifs d’éclairage encastrés, de la signalisation et du marquage. La couche d’imprégnation ne doit pas interférer avec l’encastrement des dispositifs ni l’adhérence du marquage. La base imprégnée doit recevoir les installations de services publics avant la mise en œuvre du HMA.
La FAA et l’ICAO recommandent les pratiques suivantes pour la construction de la couche d’imprégnation aéroportuaire :
L’investissement dans une application correcte de la couche d’imprégnation pour les chaussées aéroportuaires est justifié par les conséquences catastrophiques d’une défaillance de chaussée pendant les opérations aériennes. Une défaillance par glissement de la chaussée sur une piste ou une voie de circulation peut fermer l’installation pendant des jours, coûter des millions en réparations d’urgence et créer des risques de sécurité inacceptables. Une imprégnation correcte représente un coût supplémentaire minimal qui protège cet investissement d’infrastructure critique.
La couche d’imprégnation est un traitement bitumineux spécialisé appliqué sur les couches de base granulaires pour créer une surface imperméable et stabilisée qui se lie efficacement avec la couche d’enrobé bitumineux à chaud sus-jacente. Bien que les bases modernes à granulométrie dense aient réduit la nécessité universelle de l’imprégnation, la couche d’imprégnation reste essentielle pour des conditions spécifiques — les bases à granulométrie ouverte, les couches de HMA minces, les calendriers de mise en œuvre différés, l’exposition à la circulation de chantier et la construction par temps humide. Le choix du matériau d’imprégnation (MC-30, MC-70, CSS-1h ou formulations propriétaires) dépend des exigences de pénétration, des réglementations environnementales, des caractéristiques de la base et du calendrier du projet. Une application correcte nécessite une sélection minutieuse du dosage en fonction des conditions de terrain, une couverture uniforme, un durcissement adéquat et une inspection rigoureuse. Une imprégnation inadéquate — trop épaisse, trop légère ou omise là où elle est nécessaire — peut provoquer des fissures par glissement, des dommages dus à l’humidité, des remontées de bitume et une défaillance prématurée de la chaussée. Dans les chaussées aéroportuaires, où la sécurité et la fiabilité opérationnelle sont primordiales, les spécifications de la couche d’imprégnation suivent les normes de la FAA et de l’ICAO qui garantissent le plus haut niveau de qualité de construction.
