Le Béton de Poudres Réactives (BPR), une classe de Béton à Ultra-Haute Performance (BUHP), est un composite cimentaire renforcé de fibres avec un rapport eau/liant extrêmement faible, un empilement granulaire optimisé, et une teneur élevée en fumée de silice et fibres d’acier, atteignant des résistances à la compression >150 MPa avec une durabilité exceptionnelle. Couvre les propriétés du BUHP/BPR, les applications dans les joints de pont et réparations, et les considérations d’inspection pour les éléments en BUHP.
Le Béton de Poudres Réactives (BPR), également connu sous le nom de Béton à Ultra-Haute Performance (BUHP), représente une avancée fondamentale dans la technologie des matériaux à base cimentaire. Développé au début des années 1990 par Pierre Richard et Marcel Cheyrezy au sein du bureau d’études français Bouygues, le BPR a été conçu pour surmonter les limites inhérentes du béton conventionnel en obtenant une microstructure exceptionnellement dense et homogène grâce à un empilement granulaire optimisé et une teneur en eau extrêmement faible. Le terme « poudres réactives » fait référence aux constituants finement broyés — ciment, fumée de silice et quartz broyé — dont la grande surface spécifique et la réactivité chimique favorisent la formation d’une matrice dense de silicate de calcium hydraté (C-S-H) avec une porosité capillaire minimale. La FHWA définit le BUHP comme « un matériau composite cimentaire composé d’une gradation optimisée de constituants granulaires, d’un rapport eau/matériaux cimentaires inférieur à 0,25 et d’un pourcentage élevé de renfort par fibres internes discontinues », avec une résistance à la compression supérieure à 150 MPa (21,7 ksi) et une résistance à la traction post-fissuration soutenue supérieure à 5 MPa (0,72 ksi).
{
Le terme Béton de Poudres Réactives décrit spécifiquement un sous-ensemble du BUHP dont la composition repose sur la réactivité chimique et physique de particules très fines — ciment (diamètre moyen ~15 µm), quartz broyé (~10 µm) et fumée de silice (0,1–0,5 µm) — pour produire une matrice avec un minimum de défauts internes. Cela contraste avec le Béton à Haute Performance (BHP) conventionnel, qui conserve des gros granulats (généralement de taille maximale 10–20 mm), utilise des rapports eau/ciment entre 0,30 et 0,40 et atteint des résistances à la compression de l’ordre de 50–100 MPa. La distinction cruciale réside dans la philosophie de conception : le BHP améliore le béton conventionnel grâce à un rapport eau/ciment réduit et des adjuvants chimiques, mais conserve une structure composite biphasique (granulat + pâte) où la zone de transition interfaciale (ZTI) entre le granulat et la pâte reste le maillon le plus faible. Le BPR élimine entièrement cette faiblesse en supprimant les gros granulats et en maximisant la densité d’empilement du squelette granulaire.
Selon FHWA-HRT-06-103, la composition typique du BUHP contient du ciment Portland à environ 712 kg/m³ (28,5 % en poids), du sable fin (150–600 µm) à 1 020 kg/m³ (40,8 %), de la fumée de silice à 231 kg/m³ (9,3 %), du quartz broyé à 211 kg/m³ (8,4 %), du superplastifiant à 30,7 kg/m³ (1,2 %), un accélérateur à 30,0 kg/m³ (1,2 %), des fibres d’acier à 156 kg/m³ (6,2 %) et de l’eau à seulement 109 kg/m³ (4,4 %). Le rapport eau/liant d’environ 0,15–0,22 est environ la moitié de celui du BHP conventionnel et le tiers de celui du béton normal. La norme européenne EN 1992-1-1 ne couvre pas le BUHP, ce qui nécessite des spécifications propres à chaque projet. L’Association Française de Génie Civil (AFGC) a publié les premières recommandations nationales de conception pour le BUHP en 2002, révisées en 2013, qui ont servi de base à de nombreuses dispositions internationales.

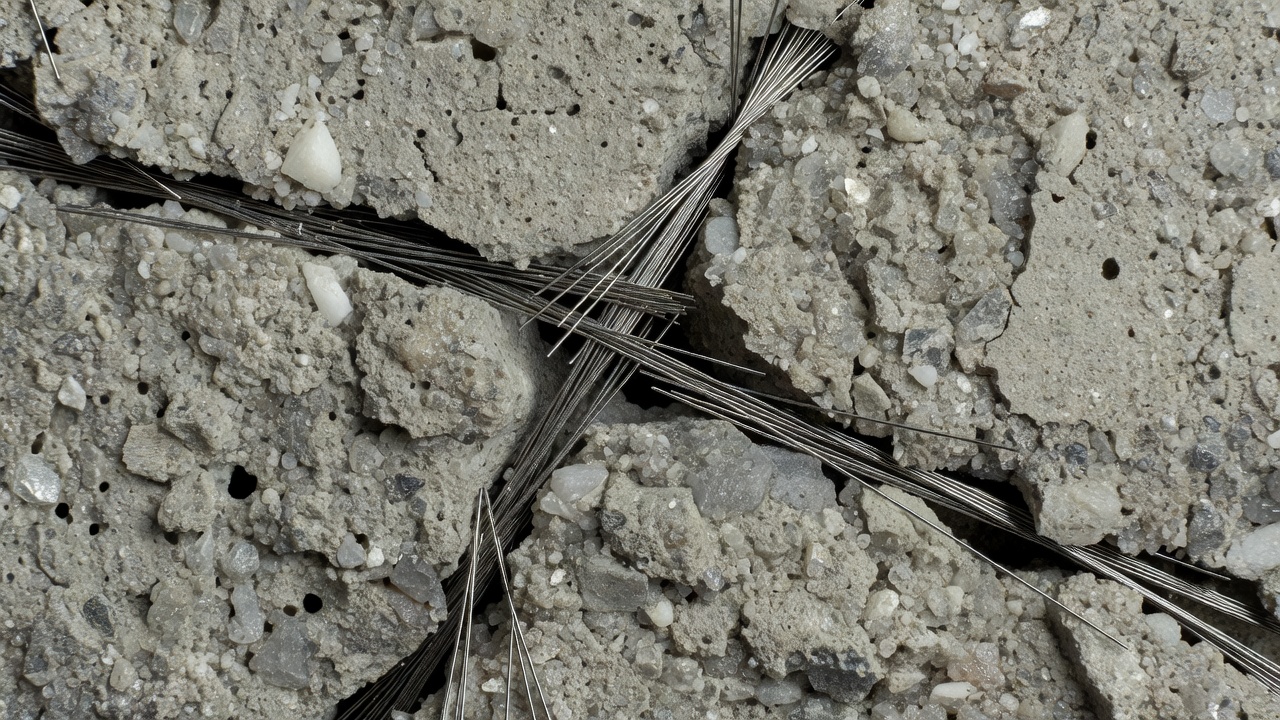

Le comportement en traction après fissuration représente sans doute la distinction mécanique la plus significative. Le béton conventionnel présente une rupture fragile en traction avec une perte soudaine de capacité portante après fissuration. Le BUHP avec des fibres d’acier correctement orientées à 2–6 % en volume montre un comportement d’écrouissage : après la première fissuration, la contrainte de traction continue d’augmenter à mesure que les fibres pontent de multiples fissures fines (multi-microfissuration), atteignant une résistance à la traction maximale de 8–15 MPa avant adoucissement. Ce comportement est classé comme « écrouissage en traction » tel que défini par l’ACI 239 et permet au BUHP d’être conçu sans armature de cisaillement conventionnelle dans de nombreuses applications. Le fib Model Code 2010 a introduit un système de classification pour le BUHP basé sur les performances en traction.
{
La composition du BPR est précisément conçue par la théorie d’empilement granulaire pour atteindre une densité maximale. La hiérarchie fondamentale des tailles de particules commence par le sable fin (150–600 µm) comme plus gros composant granulaire, suivi du ciment Portland (~15 µm), du quartz broyé (~10 µm) et de la fumée de silice (0,1–0,5 µm). Cette gradation à quatre niveaux permet à chaque fraction plus fine de remplir les vides interstitiels entre les particules plus grandes, produisant une matrice ultra-dense avec une porosité inférieure à 2–4 %, contre 10–15 % pour le béton conventionnel.
Ciment Portland : constitue 28–32 % en poids du mélange sec, généralement du ciment de type I ou III avec une faible teneur en C₃A pour contrôler la chaleur d’hydratation et assurer la compatibilité avec des dosages élevés de superplastifiant. La teneur élevée en ciment (700–800 kg/m³) est nécessaire pour fournir suffisamment de liant pour la grande surface des particules fines. Fumée de Silice (fumée de silice condensée ou microsilice) à 20–25 % en poids du ciment remplit trois fonctions critiques : (1) réaction pouzzolanique avec l’hydroxyde de calcium pour former du C-S-H supplémentaire, (2) effet de remplissage qui densifie la ZTI entre la pâte et le granulat fin, et (3) modification rhéologique qui améliore la fluidité du mélange à faible teneur en eau lorsqu’elle est combinée avec des superplastifiants. Selon les recherches de la FHWA, la teneur en fumée de silice de 231 kg/m³ dans le BUHP typique représente environ 32 % du poids du ciment, parmi les plus élevées de tous les types de béton.
Quartz Broyé (farine de silice) avec des tailles de particules de 5–15 µm fournit un micro-remplissage non réactif qui densifie davantage la matrice et sert de sites de nucleation pour les produits d’hydratation. Certaines formulations substituent du calcaire finement broyé ou du laitier au quartz pour réduire les coûts tout en maintenant l’efficacité d’empilement. Les recherches de Velichko et Vatin (2022) ont démontré que l’utilisation de composants de clinker bimodaux et de laitier granulé de haut-fourneau avec des surfaces spécifiques de 423 m²/kg peut atteindre un empilement optimisé avec une consommation de ciment réduite tout en maintenant des résistances à la compression supérieures à 160 MPa à 28 jours.
Fibres d’Acier sont la clé du comportement ductile du BUHP. Des fibres d’acier filé à haute résistance, généralement de 0,2 mm de diamètre et 12,7 mm de longueur (rapport d’aspect 65), avec une résistance minimale à la traction spécifiée de 2 600 MPa (377 ksi), sont utilisées à 2–6 % en volume (155–235 kg/m³). Selon FHWA-HRT-06-103, les fibres ont une limite d’élasticité moyenne de 3 160 MPa et un module élastique de 205 GPa. La fraction volumique de fibres contrôle à la fois l’ampleur de la résistance à la traction post-fissuration et la réponse d’écrouissage. Les recherches de Stiel, Karihaloo et Fehling ont démontré que l’orientation des fibres — qui s’alignent parallèlement à la direction d’écoulement lors du coulage — n’a aucun effet sur la résistance à la compression mais peut réduire la résistance à la flexion d’un facteur trois lorsque les fibres sont orientées perpendiculairement aux contraintes principales de traction.
Superplastifiants (réducteurs d’eau à haute portée) sont essentiels à des dosages de 1,2–3,0 % en poids du ciment. Les superplastifiants modernes à base d’éther polycarboxylique (PCE), tels que le Glenium 430, permettent la réduction d’eau (40–50 %) nécessaire pour des rapports eau/liant de 0,15–0,22 tout en maintenant une rhéologie auto-plaçante. Sans ces adjuvants chimiques avancés — indisponibles avant les années 1990 — le BPR ne pourrait pas atteindre simultanément sa faible teneur en eau caractéristique et sa grande fluidité.
Le BPR présente des propriétés mécaniques qui redéfinissent fondamentalement la conception du béton structurel. Résistance à la compression : de 150 à 230 MPa pour les produits BUHP disponibles dans le commerce, avec des formulations de laboratoire atteignant jusqu’à 810 MPa sous durcissement thermique et pression optimisés. La FHWA rapporte des résistances à la compression typiques de 180–225 MPa pour les produits propriétaires. Le comportement contrainte-déformation en compression montre une branche ascendante presque linéaire jusqu’à environ 70–80 % de la contrainte maximale, suivie d’un adoucissement non linéaire progressif — plus similaire à l’acier à haute résistance qu’au béton conventionnel, qui présente une branche ascendante non linéaire plus prononcée. Le module d’élasticité (E) varie de 50–60 GPa, environ 1,5–2,0 fois celui du béton normal, calculé à l’aide d’expressions modifiées telles que E = 3 500√f’c (en MPa) pour le BUHP, bien que les données de la FHWA indiquent des valeurs de 55–58,5 GPa pour les mélanges typiques.
Propriétés de traction : différencient le BUHP de tous les autres types de béton. La résistance à la traction directe du BUHP sans fibres (matrice seule) est de 6–10 MPa. Avec une teneur et une orientation optimales des fibres, la résistance à la traction post-fissuration soutenue varie de 5–15 MPa, et le matériau présente un écrouissage avec des déformations de traction à charge maximale de 0,003–0,005 — un ordre de grandeur supérieur au béton conventionnel. Ce comportement est caractérisé par des essais de flexion (ASTM C1609 / C1856) et des essais de traction directe (ASTM C1583 modifié). La résistance à la flexion équivalente du BUHP varie de 40–50 MPa selon les données des fabricants de la FHWA. L’énergie de rupture — l’énergie nécessaire pour propager une fissure — est de 20 000–40 000 J/m² pour le BUHP contre 100–200 J/m² pour le béton conventionnel, représentant une augmentation de deux ordres de grandeur de la ténacité.
Résistance au cisaillement : est considérablement améliorée car les fibres transmettent les forces de traction à travers les fissures inclinées. Lim, Karihaloo et d’autres ont démontré que les poutres en BUHP sans étriers atteignent des résistances au cisaillement de 10–20 MPa, équivalentes à des poutres en béton armé avec un armature transversale substantielle. Cette propriété permet l’élimination des armatures de cisaillement dans les poutres en BUHP, comme démontré dans le Mars Hill Bridge (Iowa) et le Route 624 Bridge (Virginie), où les premières poutres en I en BUHP aux États-Unis ont été construites sans aucun étrier de cisaillement — une rupture radicale avec la conception conventionnelle du béton précontraint où l’espacement des étriers régit la capacité de cisaillement.
La durabilité du BPR dépasse celle de tout autre matériau à base cimentaire en raison de sa structure poreuse discontinue, de sa porosité capillaire quasi nulle et de sa matrice C-S-H dense. La perméabilité à l’eau du BUHP est de 10⁻¹³ à 10⁻¹⁴ m/s — effectivement imperméable. Le coefficient de diffusion des ions chlorure mesuré selon NT BUILD 492 est de 1,9 × 10⁻¹⁴ m²/s, environ 100 à 1 000 fois inférieur à celui du béton conventionnel (10⁻¹¹ à 10⁻¹² m²/s). Cela rend le BUHP essentiellement immunisé contre la corrosion des armatures induite par les chlorures, même en environnement marin et sur les tabliers de pont exposés aux sels de déverglaçage. La profondeur de carbonatation après essai accéléré est inférieure à 0,5 mm, contre 10–30 mm pour le béton conventionnel après exposition équivalente.
Résistance au gel-dégel selon ASTM C666 : module dynamique relatif effectivement de 100 % après 300 cycles avec une perte de masse nulle. Selon les données de la FHWA sur le Ductal BUHP, le RDM (module dynamique relatif) au gel-dégel est de 100 %. Résistance à l’écaillage par les sels selon ASTM C672 : perte de masse inférieure à 0,012 kg/m², surpassant catégoriquement même le béton conventionnel entraîné. La résistance aux sulfates du BUHP est exceptionnelle car la matrice dense empêche l’entrée des ions sulfate, et la faible teneur en C₃A du ciment minimise davantage la formation d’ettringite. Le risque de réaction alcali-silice (RAS) est atténué car l’élimination des gros granulats réactifs et la matrice dense limitent la disponibilité de l’humidité, bien que la teneur élevée en ciment justifie une vérification pétrographique selon ASTM C856.
L’absence de réseau de pores continus signifie que le BUHP ne présente pas de retrait de séchage au sens conventionnel. Les données de la FHWA indiquent un retrait post-durcissement nul en microdéformation, et un coefficient de fluage variant de 0,2–0,5, contre 1,5–3,0 pour le béton conventionnel. Ces propriétés assurent une stabilité dimensionnelle à long terme et un maintien de la précontrainte dans les éléments en BUHP précontraints.
| Propriété | BUHP/BPR | Béton Conventionnel |
|---|---|---|
| Résistance à la compression (MPa) | 150–225 | 20–40 |
| Module d’élasticité (GPa) | 55–60 | 25–35 |
| Résistance à la flexion (MPa) | 40–50 | 4–6 |
| Diffusion des chlorures (m²/s) | 1,9×10⁻¹⁴ | 10⁻¹¹–10⁻¹² |
| RDM gel-dégel | 100 % | 80–95 % (avec entraînement d’air) |
| Écaillage par les sels (kg/m²) | <0,012 | 0,5–5,0 |
| Coefficient de fluage | 0,2–0,5 | 1,5–3,0 |
| Densité (kg/m³) | 2 440–2 550 | 2 200–2 400 |
Le BUHP a trouvé son application la plus étendue dans la construction de ponts à travers le monde. Selon FHWA-HRT-13-060, plus de 50 ponts en Amérique du Nord et de nombreuses structures en Europe, en Asie et en Australie ont intégré le BUHP depuis la première application sur un pont routier en 1997 (Passerelle piétonne de Sherbrooke, Canada). Les principales applications se répartissent en plusieurs catégories distinctes.
Coulages de fermeture et connexions sur site représentent la plus grande catégorie d’application. Le BUHP est utilisé pour créer des connexions au niveau du tablier entre des éléments en béton préfabriqués, généralement dans des poches de coulis ou des espaces de joint de 6 à 8 pouces (150–200 mm) de large. Les propriétés auto-plaçantes du matériau lui permettent de s’écouler dans les espaces restreints autour des armatures en saillie, et sa faible longueur de développement — environ 12–16 diamètres de barre pour l’ancrage des armatures dans le BUHP contre 30–40 diamètres dans le béton conventionnel — permet des détails de connexion compacts. Le Département des Transports de l’État de New York utilise extensivement les connexions en BUHP coulées sur site depuis 2009, notamment les joints longitudinaux entre les poutres en bulb-tee de tablier (Route 31, Lyons, NY), les joints transversaux entre les panneaux de tablier préfabriqués en pleine épaisseur (Route 23, Oneonta, NY ; Ramapo River Bridge), et les poches de connecteurs de cisaillement (I-690, Syracuse, NY). Le Ministère des Transports de l’Ontario a déployé le BUHP coulé sur site dans plus de 30 ponts pour les joints longitudinaux et transversaux, les poches de connecteurs de cisaillement et les bordures, représentant le déploiement de BUHP le plus étendu par une seule agence en Amérique du Nord.
Poutres préfabriquées complètes ont été la première application du BUHP dans les ponts aux États-Unis. Le Mars Hill Bridge (Wapello County, IA, 2006) a utilisé trois poutres bulb-tee Iowa modifiées de 45 pouces (1,14 m) de hauteur, précontraintes, préfabriquées de 110 pieds (33,5 m) sans armature de cisaillement. Le Route 624 Bridge (Richmond County, VA, 2008) a utilisé cinq poutres bulb-tee de 81,5 pieds (24,8 m) avec des résistances à la compression spécifiées de 83 MPa à la libération et 159 MPa pour la conception. Le Jakway Park Bridge (Buchanan County, IA, 2008) a introduit la forme de poutre en pi — une section transversale optimisée pour le BUHP similaire à un double té avec des semelles inférieures externes, de 33 pouces de profondeur, portant 51 pieds 4 pouces (15,6 m). Ces applications ont démontré que les sections de poutres en BUHP pouvaient être 40–60 % plus légères que les poutres précontraintes conventionnelles équivalentes.
Panneaux de dalle en waffle préfabriqués ont été déployés à Little Cedar Creek (Wapello County, IA, 2011) en utilisant 14 panneaux waffle de 15 pi × 8 pi × 8 pouces de profondeur, avec des carrés de waffle de seulement 2,5 pouces d’épaisseur. La haute résistance à la compression et à la flexion du BUHP a permis à la dalle de porter sur 8 pieds entre les supports de poutres avec une profondeur totale inférieure à la moitié de celle d’un tablier en béton conventionnel de portée équivalente. Toutes les connexions entre les panneaux adjacents et entre les panneaux et les poutres préfabriquées ont été réalisées avec du BUHP coulé sur site.
Revêtements minces collés pour les tabliers de pont détériorés sont une application émergente. Des revêtements en BUHP de 30–50 mm d’épaisseur peuvent être collés aux surfaces de tablier existantes pour fournir une couche de roulement à faible perméabilité avec une durée de vie prolongée. La haute résistance d’adhérence (généralement >2 MPa selon l’essai de cisaillement oblique) et la perméabilité quasi nulle éliminent le besoin de systèmes d’étanchéité par membrane.
L’application du BUHP dans les infrastructures aéroportuaires est un domaine émergent avec un potentiel significatif. Des recherches publiées dans Case Studies in Construction Materials (2024) ont étudié les matériaux en béton avancé spécifiquement pour les systèmes de chaussées aéroportuaires. Le Manuel d’ingénierie de l’ACPA pour la construction de chaussées aéroportuaires identifie les exigences de performance incluant la résistance à la flexion (typiquement 4,5–6,5 MPa pour le PCC conventionnel), la résistance au gel-dégel et la résistance chimique au carburéacteur et aux fluides de dégivrage — tous des domaines où le BUHP offre des améliorations transformatrices.
Les applications aéroportuaires potentielles comprennent les revêtements minces collés sur les chaussées aéronautiques rigides existantes pour prolonger la durée de vie avec un impact minimal sur l’épaisseur de construction — essentiel pour maintenir les pentes et les dégagements des chaussées dans les aéroports existants. La résistance à la flexion du BUHP de 40–50 MPa permet des épaisseurs de revêtement de 50–100 mm contre 250–400 mm pour les revêtements en béton conventionnel. Les systèmes de dalles préfabriquées en BUHP pour la réparation rapide des pistes exploitent la résistance précoce élevée du matériau (52–74 MPa à 2 jours selon les recherches de Velichko et Vatin) et ses propriétés auto-plaçantes pour une construction accélérée pendant les fermetures de piste de nuit. Les zones de trafic lourd soumises aux souffles des réacteurs, aux déversements de carburant et aux charges concentrées des aéronefs bénéficient de la résistance à l’abrasion, de la résistance chimique et de la performance en fatigue du BUHP.
La structure poreuse discontinue du BUHP offre une résistance à la pénétration des produits chimiques de dégivrage — particulièrement pertinente pour les chaussées aéroportuaires dans les climats froids où les dégivrants à base de chlorure accélèrent la détérioration du béton conventionnel. Le guide FAA Airport Pavement Design and Construction (AC 150/5320-6F) traite des matériaux de chaussée, et bien que des directives spécifiques au BUHP ne soient pas encore intégrées, des projets de démonstration évaluent le matériau sous conditions de charge aéronautique. Le renfort par fibres offre une résistance supplémentaire à la fissuration réfléchie au-dessus des joints de chaussée existants, un mode de défaillance courant dans les revêtements en béton.
L’inspection des éléments en BUHP nécessite des attentes et des méthodes fondamentalement différentes de celles du béton conventionnel. Le comportement en traction et les mécanismes de fissuration du BUHP produisent des schémas de détérioration qui seraient interprétés comme des problèmes graves dans le béton conventionnel mais peuvent être structurellement insignifiants dans le BUHP, et vice versa.
Le comportement de fissuration diffère fondamentalement. Dans le béton conventionnel, les fissures de plus de 0,3 mm de large sont généralement considérées comme structurellement significatives et nécessitent une surveillance ou une réparation. Dans le BUHP, de multiples fissures fines (0,05–0,1 mm) peuvent se former sous charges de service dans le cadre du comportement d’écrouissage en traction prévu. Ces fissures sont pontées par des fibres d’acier qui continuent de supporter la contrainte de traction, et les largeurs de fissures restent stables sans s’élargir avec le temps. La FHWA a observé que « le comportement de fissuration en traction des poutres en BUHP précontraint s’est avéré significativement différent de ce à quoi on s’attendrait dans des poutres en béton normal » (FHWA-HRT-06-115). Les critères d’inspection pour les limites de largeur de fissure doivent être établis spécifiquement pour le BUHP, et non extrapolés des normes du béton conventionnel.
La distribution et l’orientation des fibres sont des indicateurs de qualité critiques qui ne peuvent pas être évalués depuis la seule surface. Une mauvaise dispersion des fibres résultant d’un malaxage inadéquat ou de procédures de coulage incorrectes peut produire des boules de fibres (nids de fibres emmêlées créant des zones faibles), une ségrégation des fibres (gradient de teneur en fibres sur l’épaisseur d’une section), ou un alignement préférentiel perpendiculaire aux contraintes principales de traction. Les techniques d’inspection comprennent : l’examen des surfaces coupées ou carottées pour le comptage des fibres (distribution acceptable montrant 40–60 fibres/cm² pour une fraction volumique typique de 2 %), les essais de vitesse d’impulsion ultrasonique pour l’uniformité, et le radar à pénétration de sol pour détecter la variabilité de la teneur en fibres. Le carottage du BUHP nécessite des couronnes diamantées avec un refroidissement à eau substantiel ; les équipements de carottage conventionnels peuvent surchauffer et tomber en panne.
Les observations de détérioration de surface comprennent : les taches de rouille provenant des fibres d’acier exposées à la surface (uniquement esthétique, n’indique pas de risque de corrosion pour les fibres internes), le cloquage ou la délamination de surface dû à un durcissement inapproprié (le BUHP nécessite un durcissement humide ou par membrane pendant 7 jours minimum, avec un durcissement thermique à 90 °C préféré pour des propriétés optimales), et le nid d’abeille dû à une consolidation inadéquate (bien que rare en raison des propriétés auto-plaçantes). Le sondage à la chaîne et au marteau restent applicables mais nécessitent de l’expérience : le BUHP produit un son plus aigu et plus métallique que le béton conventionnel en raison de sa densité et de sa rigidité plus élevées.
La production et la mise en place du BUHP nécessitent des procédures spécialisées qui diffèrent considérablement des opérations de bétonnage conventionnelles. FHWA-HRT-11-038 fournit des conseils pratiques sur les opérations de terrain du BUHP.
Le malaxage nécessite environ deux à quatre fois l’apport énergétique du béton conventionnel. La teneur élevée en liant et la faible teneur en eau génèrent une chaleur significative pendant le malaxage ; les procédures doivent garantir que le béton ne surchauffe pas, ce qui pourrait provoquer une prise éclair ou une fissuration thermique. Les solutions incluent l’utilisation d’un malaxeur à contre-courant à haute énergie, le refroidissement des matériaux constitutifs, le remplacement partiel ou total de l’eau de gâchage par de la glace, et des séquences de malaxage par étapes (mélange à sec des poudres pendant 2–3 minutes, ajout d’eau et de superplastifiant, malaxage 6–8 minutes, ajout des fibres, malaxage final 2–4 minutes). Le BUHP peut être malaxé dans des malaxeurs à cuve conventionnels, des malaxeurs à tambour et des camions toupies si ces procédures sont suivies.
La mise en place tire parti des propriétés auto-plaçantes du matériau (affaissement au cône généralement de 500–700 mm selon ASTM C1437). Cependant, le comportement d’écoulement est thixotrope — la viscosité diminue sous contrainte de cisaillement mais augmente au repos. La direction de coulage détermine l’orientation des fibres : les fibres s’alignent parallèlement à la direction d’écoulement, qui doit coïncider avec la direction de la contrainte principale de traction pour des performances structurelles optimales. La mise en place doit être continue pour éviter les joints froids ; si une mise en place est interrompue, la surface doit être préparée par jet d’eau à haute pression pour garantir l’adhérence.
Le durcissement est essentiel pour atteindre les propriétés mécaniques et de durabilité du BUHP. Le durcissement standard du BUHP comprend : un durcissement humide initial pendant 24–48 heures, recouvert de toile de jute humide et de bâche plastique pour éviter la fissuration par retrait plastique, suivi d’un traitement thermique à 90 °C (durcissement à la vapeur ou chaleur humide) pendant 48 heures lorsque spécifié, puis d’un séchage à l’air pour achever la réaction pouzzolanique de la fumée de silice. La FHWA rapporte que le BUHP atteint environ 70 % de sa résistance à la compression spécifiée après le durcissement initial et 100 % après le traitement thermique. Sans traitement thermique, la résistance à la compression ultime peut être réduite de 20–30 % et le coefficient de diffusion des chlorures peut augmenter d’un ordre de grandeur.
La comparaison entre le BUHP et le béton conventionnel révèle des compromis qui éclairent les décisions de conception.
Coût des matériaux : Les coûts des matériaux BUHP sont de 800 à 2 000 $/m³ (pour des produits propriétaires tels que Ductal, CARDIFRC et BCV) contre 100 à 200 $/m³ pour le béton prêt à l’emploi conventionnel. Cette prime de coût de 5 à 20 fois reflète la teneur élevée en ciment, la fumée de silice, les fibres d’acier et les adjuvants spécialisés. Cependant, le coût total du projet doit être évalué sur une base de cycle de vie. Les éléments structurels en BUHP nécessitent 50–70 % moins de volume de matériau, éliminent les armatures douces (étriers de cisaillement, armatures secondaires), éliminent le besoin de systèmes de protection contre la corrosion, réduisent les charges et dimensions des fondations, ne nécessitent aucun entretien des joints, offrent une durée de vie de 75–100+ ans contre 30–50 ans pour le béton conventionnel, et éliminent le besoin de futurs revêtements ou remplacements de tablier.
Efficacité structurelle : Les poutres en BUHP pèsent 40–60 % de moins que les poutres précontraintes conventionnelles équivalentes tout en offrant une capacité de charge égale ou supérieure. Cela réduit les coûts de transport, les exigences de capacité de grue et les demandes sur les infrastructures. L’élimination des armatures de cisaillement simplifie la fabrication et réduit les coûts de main-d’œuvre de 20–30 %. La profondeur de section réduite permet des portées plus longues ou un dégagement vertical accru.
Durabilité : Le coefficient de diffusion des chlorures du BUHP est 100 à 1 000 fois inférieur, éliminant efficacement le risque de corrosion des armatures enrobées. Les modèles de résistance au gel-dégel prédisent une durée de vie dépassant 100 ans dans les environnements d’exposition les plus sévères. La perméabilité quasi nulle élimine les besoins en humidité pour la RAS et empêche l’attaque sulfatique.
Complexité : Le BUHP nécessite une expertise spécialisée en formulation, des équipements de malaxage à haute performance, la connaissance des effets d’orientation des fibres sur les performances structurelles, des installations ou protocoles de durcissement thermique pour le durcissement sur site, des critères et méthodes d’inspection spécialisés, et des techniques de réparation qui diffèrent du béton conventionnel. La réparation du BUHP en service — bien que rarement nécessaire — nécessite des matériaux de réparation compatibles avec le BUHP car les mortiers de réparation conventionnels n’adhèrent pas suffisamment et peuvent échouer en raison d’une inadéquation de rigidité.
Le développement des normes pour le BUHP a été plus lent que le développement du matériau lui-même, mais plusieurs juridictions ont publié des directives de conception. Aux États-Unis, la FHWA a publié :
En Europe, les recommandations françaises AFGC/SETRA (2002, révisées en 2013) fournissent les dispositions de conception les plus complètes. La directive allemande DAfStb pour le BUHP a été publiée en 2013. La norme suisse SIA 2052 (2016) pour le BUHP couvre la spécification des matériaux, la conception structurelle et l’exécution. La Société Japonaise des Ingénieurs Civils a publié les recommandations JSCE pour le BUHP en 2004, révisées en 2013. Le fib Model Code 2010 (mis à jour dans fib MC2020) a introduit un cadre de classification pour le BUHP qui définit des classes basées sur la résistance à la compression et les performances en traction. Le comité technique ISO ISO/TC 71/SC 1 élabore des normes internationales pour les essais et la classification du BUHP. Les Guide Specifications for Design of Ultra-High Performance Concrete Structures de l’AASHTO fournissent une voie critique pour les ingénieurs de ponts américains pour concevoir des éléments en BUHP dans le cadre AASHTO LRFD jusqu’à l’adoption complète du code.
Les recherches actuelles se concentrent sur le développement de formulations de BUHP non propriétaires utilisant des matériaux disponibles localement pour réduire les coûts et augmenter l’accessibilité. Les programmes de recherche à l’Université du Michigan, au Georgia Institute of Technology et ailleurs ont démontré le BUHP utilisant des granulats locaux, du laitier, des cendres volantes et du filler calcaire avec des résistances à la compression de 130–160 MPa à des coûts de matériaux compétitifs (400–800 $/m³). L’utilisation de fibres alternatives — PVA (alcool polyvinylique), basalte et systèmes de fibres hybrides — est explorée pour réduire la dépendance aux fibres d’acier coûteuses. L’adoption du BUHP pour la construction durable exploite le volume de matériau réduit, l’élimination de l’entretien lié à la corrosion et la durée de vie prolongée pour réduire l’empreinte carbone incorporée sur 100 ans de 40–60 % par rapport aux structures en béton conventionnel, malgré l’empreinte carbone initiale plus élevée de sa composition riche en ciment.
TarmacView fournit une évaluation spécialisée de l'état des structures en BUHP et en béton avancé. Notre équipe comprend les modes de détérioration uniques, le comportement des fissures et les protocoles d'inspection requis pour les éléments en béton de poudres réactives dans les ponts et les infrastructures aéroportuaires.
Le mortier de bourrage à sec est un mortier de ciment très rigide, à faible teneur en eau, enfoncé dans des zones de réparation confinées (poches d'éclats, trou...
Le béton perméable (également appelé béton poreux ou béton drainant) est un béton à forte teneur en vides interconnectés (15-35 %) permettant à l'eau de passer ...
Le béton fibré (FRC) contient des fibres courtes réparties (acier, synthétiques macro, verre, carbone, naturelles) pour contrôler la fissuration, améliorer la t...
