Acier d’armature (Barres d’armature) dans les structures en béton

Définition et objectif

Barre d’armature — une contraction de barre de renforcement — est une barre d’acier ou un treillis de fils d’acier noyé dans le béton pour apporter une résistance à la traction, au cisaillement et, dans certaines configurations, à la compression au matériau composite connu sous le nom de béton armé. Le principe technique fondamental derrière l’utilisation des barres d’armature est simple : le béton possède une résistance élevée à la compression, allant généralement de 20 à 60 MPa (3 000 à 8 500 psi) pour les mélanges de résistance normale et dépassant 100 MPa (14 500 psi) pour les formulations haute performance, mais sa résistance à la traction ne représente qu’une fraction de celle-ci — environ 2 à 5 MPa (300 à 700 psi), soit approximativement 8 % à 12 % de sa capacité en compression. Cette profonde asymétrie du comportement mécanique signifie que le béton non armé est inadapté aux éléments structurels soumis à la flexion, à la traction ou au cisaillement — essentiellement toutes les poutres, dalles, poteaux soumis à un chargement excentré, semelles et murs de soutènement.

L’acier de construction, en revanche, offre des limites d’élasticité à la traction allant de 280 MPa (40 000 psi) pour les barres historiques Grade 40 à 690 MPa (100 000 psi) pour les barres Grade 100, avec un module d’élasticité d’environ 200 GPa (29 000 ksi). Le coefficient de dilatation thermique du béton et de l’acier est presque identique — environ 10 × 10⁻⁶ à 12 × 10⁻⁶ par °C (5,5 × 10⁻⁶ à 6,5 × 10⁻⁶ par °F) — ce qui minimise les contraintes thermiques à l’interface sous les variations de température. Cette compatibilité thermique, combinée au verrouillage mécanique assuré par les déformations de surface (nervures ou reliefs) laminées sur la barre lors de la fabrication, garantit que les deux matériaux agissent de manière composite : le béton supporte la compression, l’acier supporte la traction, et la liaison entre eux transfère les contraintes à travers l’interface.

L’invention du béton armé est attribuée au jardinier français Joseph Monier, qui a obtenu un brevet en 1867 pour le renforcement de pots de fleurs avec un treillis métallique. Monier étendit son brevet aux poutres et aux dalles, et dans les années 1880, l’entreprise allemande Wayss & Freytag avait systématisé la technologie, publiant des méthodes de dimensionnement en 1887. Le premier pont en béton armé — le pont Alvord Lake dans le Golden Gate Park de San Francisco — fut construit par Ernest L. Ransome en 1889 et est toujours en service, démontrant la durabilité d’un béton armé correctement conçu. Ransome inventa également la barre d’armature torsadée carrée, un précurseur des barres déformées modernes, reconnaissant très tôt que les barres lisses pouvaient glisser dans la matrice de béton et rompre l’action composite.

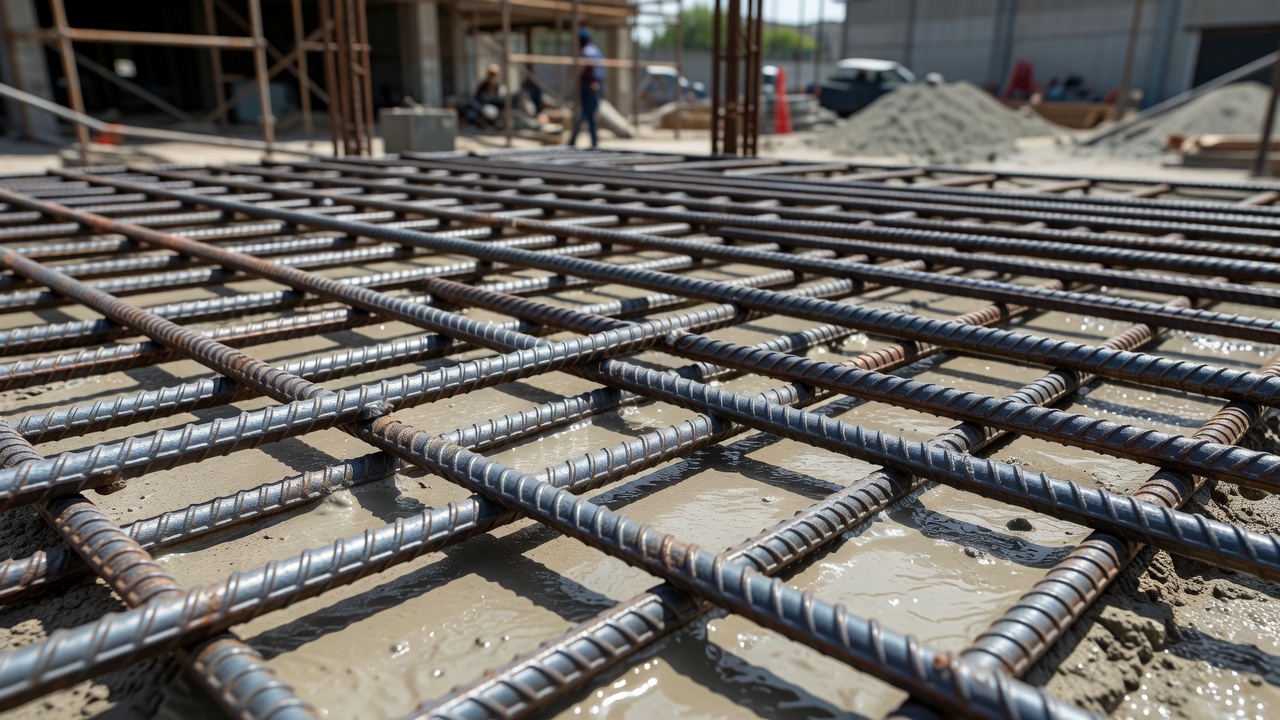

Les barres d’armature modernes sont produites par laminage à chaud de billettes d’acier, au cours duquel les déformations de surface sont imprimées sur la barre. Ces déformations doivent être conformes à la norme ASTM A615 ou à des normes équivalentes spécifiant la hauteur minimale des nervures, leur espacement et leur géométrie pour garantir une résistance d’adhérence adéquate. La liaison entre la barre d’armature et le béton se développe par trois mécanismes : l’adhérence chimique entre la surface de l’acier et la pâte de ciment, le frottement dû à la pression normale du retrait du béton, et — le plus significatif — l’appui mécanique des déformations contre le béton environnant. Lorsqu’une poutre en béton armé est chargée en flexion, la traction dans la barre d’armature est transférée au béton par la contrainte d’adhérence à l’interface acier-béton. Sans déformations, la liaison reposerait uniquement sur l’adhérence chimique et le frottement, qui se dégradent tous deux avec le temps et les cycles de chargement, entraînant un glissement excessif et une perte de l’action composite.

Types de Barres d’Armature

Le choix du type de barre d’armature dépend des conditions d’exposition, des exigences de durée de vie, du coût initial, de l’analyse du coût sur le cycle de vie et de la constructibilité. Les types suivants représentent les principales options disponibles dans la pratique moderne de la construction.

Barres d’Armature en Acier au Carbone (Barres Noires) — ASTM A615

L’acier au carbone pour armature, communément appelé « barre noire » en raison de la calamine foncée présente à sa surface, est l’acier de renforcement le plus utilisé dans le monde. Produit selon la norme ASTM A615, il est disponible en nuances 40, 60, 75, 80 et 100, la nuance 60 (limite d’élasticité de 420 MPa) représentant la grande majorité des constructions de bâtiments et de ponts. Sa composition chimique limite généralement le carbone à 0,30–0,50 %, le manganèse à 0,60–1,50 %, le phosphore à 0,050 % maximum et le soufre à 0,060 % maximum. L’acier au carbone pour armature offre une résistance élevée à faible coût — environ 0,50–1,00 $ par livre pour la nuance 60 — ce qui en fait l’option économique par défaut lorsque l’exposition à la corrosion n’est pas un problème, comme dans les éléments intérieurs des bâtiments, les climats arides et le béton avec un enrobage adéquat et une faible perméabilité.

Le principal inconvénient de l’acier au carbone pour armature est sa susceptibilité à la corrosion lorsque l’environnement alcalin passif du béton est compromis. Une fois la corrosion amorcée, les produits de rouille (Fe₂O₃·H₂O et oxydes de fer apparentés) occupent 3 à 6 fois le volume de l’acier d’origine, générant des contraintes de gonflement qui fissurent l’enrobage de béton, accélèrent davantage l’infiltration d’humidité et de chlorures, et entraînent finalement l’écaillage et la perte d’adhérence. Dans les environnements sévères — structures côtières, tabliers de ponts dans les régions utilisant des sels de déverglaçage, installations de traitement des eaux usées — l’acier au carbone non protégé peut commencer à se corroder après 10 à 15 ans de service, comparé aux durées de vie nominales de 75 à 100 ans pour les infrastructures majeures.

Barres d’Armature Revêtues d’Époxy — ASTM A775 / ASTM A934

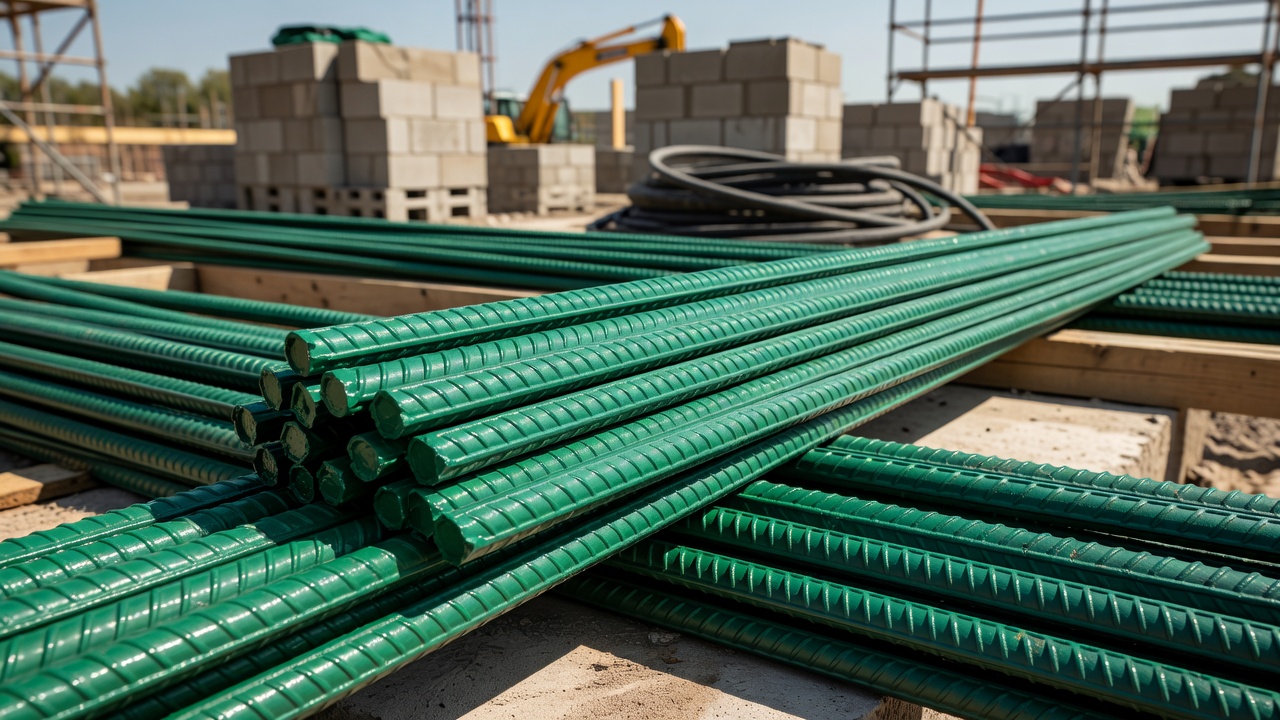

Les barres d’armature revêtues d’époxy (ECR) sont constituées d’acier au carbone recouvert d’une poudre d’époxy thermofusible appliquée par pulvérisation électrostatique et cuite au four. Le revêtement époxy, généralement de 175 à 300 μm (7 à 12 mils) d’épaisseur selon ASTM A775, agit comme une barrière physique isolant l’acier de l’humidité, de l’oxygène et des chlorures. Les ECR ont été largement adoptées aux États-Unis durant les années 1970 et 1980 pour les tabliers de ponts, la FHWA en ayant activement promu l’utilisation comme stratégie principale de protection contre la corrosion. Elles demeurent l’armature anticorrosion la plus courante dans les ponts routiers nord-américains, représentant environ 70 % des installations d’armatures dans les tabliers de ponts.

L’efficacité des ECR dépend de manière cruciale de l’intégrité du revêtement. La manutention sur chantier, la coupe, le cintrage et la mise en place causent inévitablement des dommages au revêtement — entailles, éraflures et points de discontinuité — qui créent de petites zones anodiques sur l’acier exposé. Dans un béton contaminé par les chlorures, ces petites anodes combinées à de grandes zones cathodiques de revêtement intact peuvent accélérer la corrosion localisée (par piqûres) aux sites endommagés, un phénomène appelé « corrosion sous-cutanée ». La norme ASTM A775 limite les dommages admissibles du revêtement à 2 % de la surface sur toute longueur de 300 mm (12 po) de barre, et les zones endommagées doivent être réparées avec un composé de retouche époxy compatible avant la mise en place du béton. La performance à long terme des ECR fait débat : des études du Département des Transports de Floride et d’autres organismes ont montré que les tabliers de ponts en ECR peuvent présenter un décollement important du revêtement et une corrosion sous-film après 20 à 30 ans, bien que la vitesse de corrosion soit généralement plus lente que celle de l’acier nu. La pratique actuelle combine les ECR avec une protection supplémentaire — béton à faible perméabilité, enrobage accru et adjuvants inhibiteurs de corrosion — pour les structures critiques.

Barres d’Armature Galvanisées — ASTM A767

Les barres d’armature galvanisées sont des barres en acier au carbone galvanisées à chaud avec un revêtement de zinc selon la norme ASTM A767. Le zinc offre à la fois une barrière et un mécanisme de protection sacrificielle (galvanique) : le zinc se corrode préférentiellement par rapport à l’acier, et même si le revêtement est rayé ou endommagé, le zinc environnant continue de protéger l’acier exposé de manière cathodique. L’épaisseur du revêtement de zinc est spécifiée par masse — généralement 610 g/m² (2,0 oz/pi²) pour les barres de 15,9 mm (n° 5) et plus, et 550 g/m² (1,8 oz/pi²) pour les barres plus petites — ce qui correspond à environ 85–100 μm (3,5–4 mils) de zinc.

Les barres d’armature galvanisées présentent plusieurs avantages par rapport aux barres revêtues d’époxy : meilleure tolérance à la manutention (les couches intermétalliques zinc-fer sont métallurgiquement liées à l’acier et résistent à l’écaillage), caractéristiques de réparation sur chantier supérieures (une peinture riche en zinc peut être appliquée sur les zones endommagées) et la protection sacrificielle du zinc aux points de rupture du revêtement. Cependant, le zinc se corrode à un rythme plus élevé dans les environnements fortement alcalins (pH > 13) et est attaqué par la solution interstitielle alcaline du béton pendant le durcissement, ce qui consomme une partie du revêtement. Les produits de corrosion du zinc (oxyde de zinc et hydroxyde de zinc) sont moins volumineux que la rouille du fer, ce qui réduit le risque de fissuration, et la réaction entre le zinc et le béton frais dégage de l’hydrogène gazeux, qui peut être atténué par un traitement de passivation au chromate — bien que les restrictions sur le chrome hexavalent aient conduit au développement d’alternatives de passivation sans chrome. Les barres d’armature galvanisées sont largement utilisées en Europe, en Australie et au Moyen-Orient, avec une acceptation croissante dans les structures de transport nord-américaines.

Barres d’Armature en Acier Inoxydable — ASTM A955

Les barres d’armature en acier inoxydable, fabriquées selon la norme ASTM A955, offrent le plus haut niveau de résistance à la corrosion parmi les options d’armature métallique. Les aciers inoxydables contiennent un minimum de 10,5 % de chrome, qui forme un film d’oxyde de chrome passif, stable et auto-cicatrisant à la surface. Les nuances courantes pour l’armature comprennent :

L’indice d’équivalence de résistance à la piqûration (PRE), calculé selon la formule PRE = %Cr + 3,3(%Mo) + 16(%N), indique la résistance relative à la corrosion par piqûres. Le Duplex 2205 avec un PRE de 34 offre une résistance exceptionnelle aux chlorures et des limites d’élasticité de 500 à 550 MPa (72 à 80 ksi), nettement supérieures à celles des nuances 304 ou 316.

Les barres d’armature en acier inoxydable coûtent 4 à 8 fois plus que l’acier au carbone, et 2 à 4 fois plus que les barres revêtues d’époxy. Pour cette raison, leur utilisation est généralement réservée aux environnements les plus agressifs ou lorsque l’analyse du coût sur le cycle de vie démontre un retour sur investissement : infrastructures inférieures de ponts côtiers dans les zones de marée et de projection, murs de protection, installations de traitement chimique et structures ayant une durée de vie de plus de 100 ans où l’accès pour l’entretien est impossible ou extrêmement coûteux. Le pont Haynes Inlet (2004) du Département des Transports de l’Oregon a utilisé des armatures en acier inoxydable 316LN dans l’infrastructure dans le cadre d’une stratégie de béton à hautes performances pour une durée de vie de 120 ans. L’Autorité des voies express de l’État de New York a utilisé des armatures duplex 2205 pour les tabliers de ponts critiques, citant des économies d’entretien projetées qui compensent le surcoût sur un cycle de vie de 75 ans.

Armature en PRFV — ACI 440.1R

L’armature en polymère renforcé de fibres de verre (PRFV) est une alternative non métallique constituée de fibres de verre continues noyées dans une matrice de résine polymère (généralement du vinyl-ester ou de l’époxy), fournissant un renforcement totalement immunisé contre la corrosion électrochimique. Les barres en PRFV ont des résistances à la traction de 600 à 1 000 MPa (87 à 145 ksi) dans le sens longitudinal, mais un module d’élasticité beaucoup plus faible que l’acier — 40 à 60 GPa (6 000 à 8 700 ksi) contre 200 GPa pour l’acier — ce qui signifie que les éléments renforcés de PRFV présentent des déformations plus importantes et des fissures plus larges sous charges de service que les éléments équivalents renforcés d’acier.

L’armature en PRFV est fabriquée selon les normes ACI 440.1R-15 et ACI 440.6-08, avec la norme ASTM D7957 pour les barres rondes pleines. Ses avantages comprennent : une immunité totale à la corrosion, une neutralité électromagnétique (essentielle pour les installations d’IRM, les infrastructures de signalisation ferroviaire), un rapport résistance/poids élevé (environ un quart du poids de l’acier) et une excellente résistance à la fatigue. Ses limites comprennent : un comportement de rupture fragile (pas de palier d’élasticité — la rupture se produit à la déformation ultime sans avertissement), une faible résistance transversale et au cisaillement, une sensibilité aux environnements alcalins à températures élevées (dégradation de la résine), une résistance au feu inférieure à celle de l’acier et l’impossibilité d’être cintrée sur chantier. Les barres en PRFV doivent être cintrées à la forme souhaitée en usine pendant la fabrication, avant le durcissement de la résine. Elles sont utilisées dans les tabliers de ponts, les murs de barrière, les murs de protection, les structures d’usines chimiques et les salles d’IRM — partout où la corrosion ou les interférences électromagnétiques constituent la contrainte de conception principale.

Nuances et Dimensions des Armatures

Les armatures en acier sont désignées par un numéro de barre qui correspond approximativement au diamètre nominal en huitièmes de pouce. Cette convention de dénomination, établie par l’American Society for Testing and Materials (ASTM), est universellement utilisée dans la documentation de construction nord-américaine.

Tailles des barres d’armature US

Tailles métriques des barres (Canada et international)

Les désignations métriques des barres indiquent le diamètre nominal en millimètres : une barre 10M a un diamètre nominal de 11,3 mm (réel), 15M = 16,0 mm, 20M = 19,5 mm, 25M = 25,2 mm, 30M = 29,9 mm, 35M = 35,7 mm, 45M = 43,7 mm et 55M = 56,4 mm. Les barres métriques sont fabriquées selon la norme CSA G30.18 au Canada et selon les équivalents nationaux de l’EN 10080 en Europe, de la BS 4449 au Royaume-Uni et de la JIS G 3112 au Japon.

Nuances d’acier d’armature et propriétés mécaniques

Le Grade 60 domine toutes les catégories de construction — bâtiments, ponts, chaussées et ouvrages de soutènement. L’ASTM A706 couvre les barres d’armature en acier faiblement allié spécifiquement formulées pour la soudabilité. Les barres A706 ont une teneur en carbone plus faible (0,30 % maximum) et un équivalent carbone plus faible (0,55 % maximum), ainsi que des contrôles plus stricts sur le phosphore et le soufre. L’A706 est requise dans les systèmes de résistance aux charges sismiques où les armatures peuvent être soudées à des éléments structurels en acier, et est privilégiée lorsque la ductilité est critique. L’A706 peut être spécifiée en Grade 60 ou Grade 80.

Marques d’identification des barres d’armature

Chaque barre expédiée aux États-Unis porte un motif de marquage laminé qui identifie :

• Le symbole de l’usine (haut de la barre) — identifie l’usine productrice (un ou deux caractères)
• La taille de la barre — désignation numérique (3 à 18)
• Le type d’acier — « S » pour acier au carbone (A615), « W » pour acier faiblement allié soudable (A706), « SS » pour acier inoxydable, « CS » pour chrome à faible teneur en carbone
• La nuance — indiquée par des nervures longitudinales : une ligne continue entre les crénelures = Grade 60 ; deux lignes = Grade 75 ; trois lignes = Grade 80/100 ; l’absence de lignes indique le Grade 40

Une barre marquée « [Usine] 6 S — » est une barre #6, Grade 60, en acier au carbone provenant de l’usine identifiée. Cette traçabilité est essentielle pour l’assurance qualité durant la construction et pour les enquêtes médico-légales après les défaillances.

Enrobage du béton et son rôle

L’enrobage du béton — l’épaisseur de béton entre la surface extérieure des armatures noyées et la surface de béton la plus proche — constitue la principale défense contre la corrosion des armatures et les dommages causés par le feu. L’enrobage remplit trois fonctions essentielles : maintenir l’environnement alcalin qui passive l’acier, créer une barrière physique contre la pénétration des chlorures, de l’humidité et du dioxyde de carbone, et assurer une protection thermique pour empêcher les armatures d’atteindre des températures critiques lors d’une exposition au feu.

Exigences d’enrobage selon l’ACI 318-19

Le Code du bâtiment de l’American Concrete Institute (ACI 318-19), tableau 20.6.1.3.1, prescrit l’enrobage minimal pour les armatures non précontraintes coulées en place :

Pour le béton préfabriqué manufacturé dans des conditions contrôlées, les exigences d’enrobage peuvent être réduites. Pour le béton exposé aux sels de déverglaçage, aux eaux saumâtres, à l’eau de mer ou aux embruns — le code exige un enrobage supplémentaire ou d’autres mesures de protection déterminées par le professionnel concepteur agréé.

Exigences d’enrobage selon l’AASHTO LRFD

Les spécifications AASHTO LRFD pour la conception des ponts imposent des exigences d’enrobage plus strictes, reflétant les conséquences plus graves d’une défaillance et les conditions d’exposition agressives des infrastructures de transport :

Pour les éléments de pont en béton précontraint, l’AASHTO exige un enrobage minimal de 38 mm (1,5 po) pour les torons de précontrainte dans la partie supérieure des tabliers et de 32 mm (1,25 po) pour les torons ailleurs, avec des augmentations en cas d’exposition sévère.

Mesure de l’enrobage

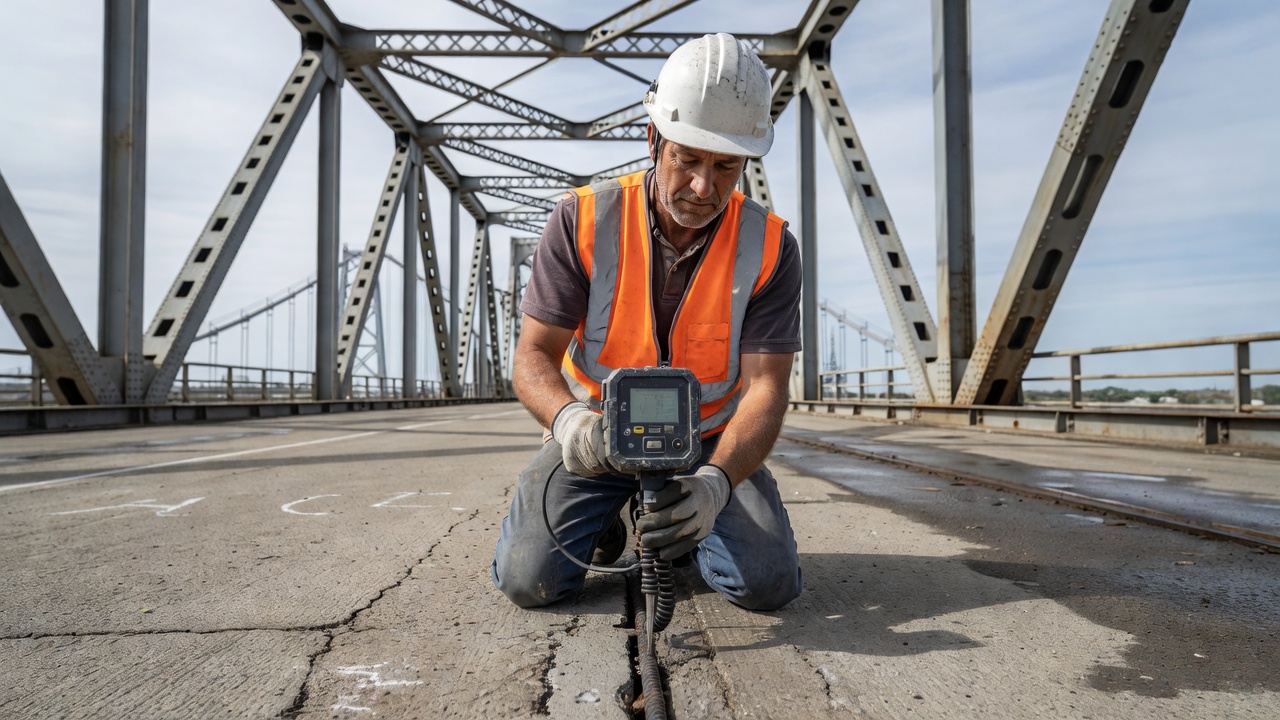

Lors de la construction et des inspections périodiques, la profondeur d’enrobage est mesurée à l’aide d’un appareil de mesure d’enrobage (également appelé pachomètre ou détecteur d’armatures). Ces instruments fonctionnent selon le principe de l’induction par impulsions électromagnétiques ou de la réluctance magnétique : une bobine de recherche génère un champ magnétique basse fréquence qui induit des courants de Foucault dans les armatures noyées, et le champ magnétique secondaire résultant est détecté et traité pour déterminer l’emplacement des barres et la profondeur d’enrobage. Les appareils de mesure modernes atteignent des précisions de ±1 à 3 mm et peuvent détecter des barres jusqu’à des profondeurs de 150 à 200 mm, selon le diamètre des barres et le type d’instrument. Le géoradar (GPR) à haute fréquence (1,5–2,6 GHz) peut également cartographier la disposition des armatures et estimer l’enrobage sur de grandes surfaces, bien qu’avec une précision de profondeur quelque peu inférieure à celle des appareils de mesure spécialisés.

Mécanismes de Corrosion des Armatures

La corrosion des armatures est un processus électrochimique analogue à une pile : elle nécessite une anode (où le fer se dissout), une cathode (où l’oxygène est réduit), un électrolyte (l’eau interstitielle du béton contenant des ions dissous) et un chemin métallique (l’armature elle-même) pour la circulation des électrons. Dans un béton sain, la haute alcalinité de la solution interstitielle — pH 12,5 à 13,5, maintenue par les hydroxydes de calcium, sodium et potassium dissous issus de l’hydratation du ciment — provoque la formation d’une couche microscopique dense et adhérente d’oxyde de fer gamma (γ-Fe₂O₃) à la surface de l’acier. Ce film passif, généralement de 2 à 10 nanomètres d’épaisseur, réduit la vitesse de corrosion à des niveaux négligeables (moins de 0,1 μm par an).

Corrosion Induite par les Chlorures

Le mécanisme de dépassivation le plus courant et le plus agressif est l’entrée des ions chlorure. Les chlorures pénètrent dans le béton par diffusion (gradient de concentration), absorption capillaire (cycles de mouillage et séchage) et pression hydrostatique (éléments immergés). Les sources courantes incluent les sels de déverglaçage (chlorure de sodium, chlorure de calcium, chlorure de magnésium), l’eau de mer et les embruns marins, les eaux souterraines saumâtres, ainsi que les granulats ou l’eau de gâchage contenant des chlorures (désormais interdits dans la plupart des juridictions).

Lorsque la concentration en chlorures à la profondeur des armatures dépasse le seuil de chlorure — généralement 0,05 % à 0,10 % de chlorure soluble dans l’eau par rapport au poids du ciment (l’ACI 318 limite le chlorure soluble dans l’eau à 0,06 % pour le béton armé exposé aux chlorures en service) — le film passif est localement détruit. La réaction anodique se déroule :

Fe → Fe²⁺ + 2e⁻

Les électrons circulent à travers l’armature jusqu’aux sites cathodiques, où la réduction de l’oxygène a lieu :

O₂ + 2H₂O + 4e⁻ → 4OH⁻

Les ions ferreux (Fe²⁺) réagissent avec les ions hydroxyde et l’oxygène pour former divers produits de corrosion à base d’oxydes et d’hydroxydes de fer (rouille) :

4Fe(OH)₂ + O₂ → 2Fe₂O₃·H₂O + 2H₂O

L’importance pour l’inspection structurale est que ces produits de rouille occupent 3 à 6 fois le volume du fer métallique d’origine. La pression expansive générée — qui peut dépasser 30 MPa (4 350 psi) — dépasse largement la résistance en traction du béton (2–5 MPa), provoquant des fissurations radiales débutant à l’interface armature-béton. Ces fissures se propagent vers la surface du béton, apparaissant typiquement comme des fissures linéaires parallèles à l’armature et directement au-dessus de celle-ci. Une fois l’enrobage de béton fissuré, le chemin d’entrée des chlorures, de l’humidité et de l’oxygène est considérablement raccourci, et la vitesse de corrosion s’accélère — un cycle d’autorenforcement de la détérioration.

Corrosion Induite par la Carbonatation

Le dioxyde de carbone atmosphérique (CO₂), typiquement à une concentration de 0,04 % (400 ppm), diffuse dans le béton et réagit avec l’hydroxyde de calcium [Ca(OH)₂] et d’autres produits d’hydratation alcalins, formant du carbonate de calcium (CaCO₃) :

Ca(OH)₂ + CO₂ → CaCO₃ + H₂O

Cette réaction consomme la réserve alcaline et abaisse le pH de l’eau interstitielle de 12,5–13,5 à environ 8,5–9,0. En dessous d’un pH de 9, le film passif n’est plus thermodynamiquement stable, et l’acier est dépassivé même en l’absence de chlorures. Le front de carbonatation progresse dans le béton à une vitesse proportionnelle à la racine carrée du temps, avec un coefficient de carbonatation qui dépend de la qualité du béton (rapport eau-ciment, type de ciment, cure) et des conditions environnementales (humidité relative, concentration en CO₂). Dans un béton de faible qualité avec un rapport e/c de 0,6–0,7, le front de carbonatation peut atteindre 25–30 mm de profondeur en 20–30 ans ; dans un béton de haute qualité (e/c < 0,40), les profondeurs de carbonatation sont typiquement inférieures à 5–10 mm sur la même période. La corrosion induite par la carbonatation est plus fréquente dans les bâtiments anciens, les parkings (CO₂ élevé dû aux gaz d’échappement des véhicules) et les environnements industriels.

Corrosion par Macropile et Micropile

La corrosion dans le béton armé peut se produire sous forme de corrosion par micropile, où les réactions anodiques et cathodiques ont lieu sur la même barre à proximité immédiate, ou sous forme de corrosion par macropile, où l’anode et la cathode sont séparées par des distances significatives — parfois plusieurs mètres — reliées par le réseau d’armatures. La corrosion par macropile est particulièrement agressive lorsque du béton contaminé par les chlorures (formant une grande anode) est adjacent à du béton exempt de chlorures (formant une grande cathode). Un exemple classique est un tablier de pont où le lit supérieur d’armatures dans le béton du tablier est contaminé par les chlorures (anode), tandis que le lit inférieur dans un béton plus sec et exempt de chlorures agit comme une grande cathode. Le grand rapport de surface cathode/anode concentre le courant de corrosion aux sites anodiques, produisant des piqûres profondes et localisées. C’est pourquoi les relevés de potentiel de demi-pile, qui mesurent le potentiel de corrosion en des points discrets, doivent être interprétés avec une compréhension de la géométrie globale de la cellule de corrosion.

Détection des armatures exposées et corrodées

La détection de la corrosion active ou passée des armatures — et particulièrement l’identification des armatures exposées — fait partie des tâches les plus prioritaires dans l’inspection des infrastructures en béton. Les armatures exposées constituent une constatation critique selon les National Bridge Inspection Standards (NBIS) de la FHWA, nécessitant une documentation immédiate, une quantification de la perte de section et une évaluation structurelle.

Inspection visuelle

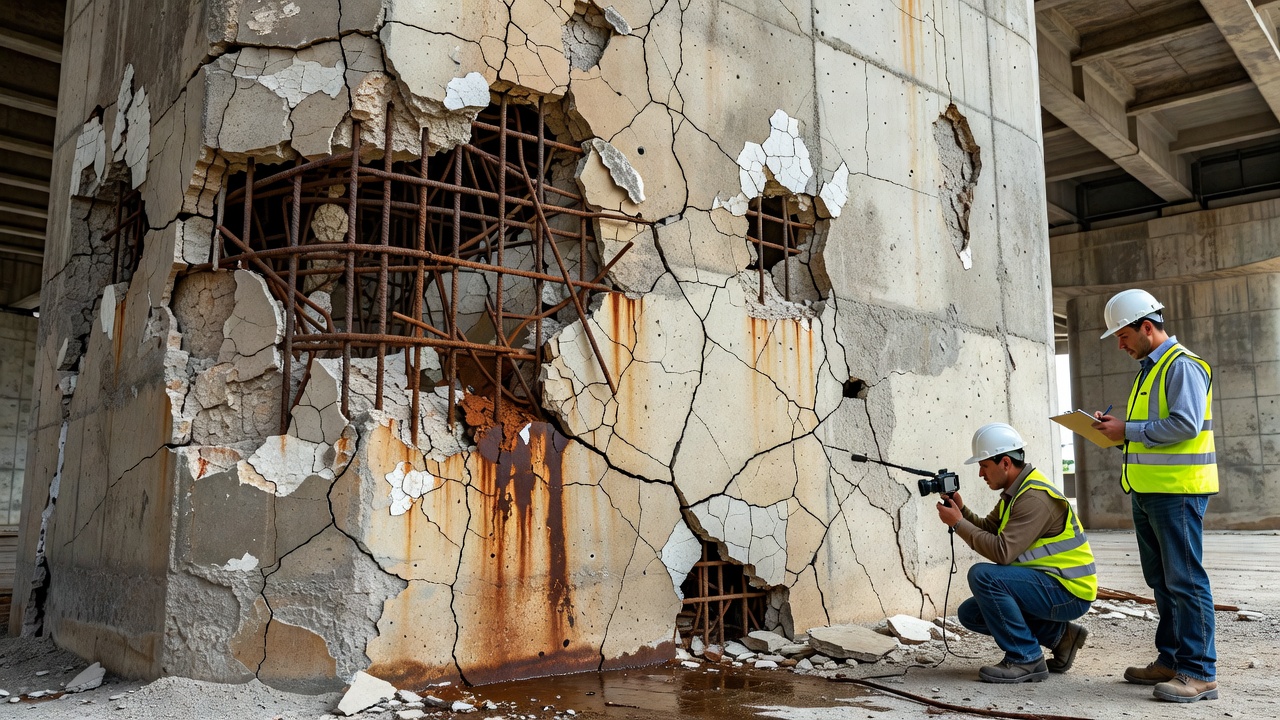

L’inspection visuelle reste la première ligne d’évaluation et identifie les manifestations visibles de la corrosion des armatures : les traces de rouille (décoloration brun-orange suintant des fissures ou des éclats à la surface du béton), la fissuration parallèle aux armatures (souvent le premier signe visible de corrosion active, car l’expansion de la rouille fissure l’enrobage de l’intérieur), l’éclatement (perte de sections de béton exposant les armatures sous-jacentes) et la délamination (séparation souterraine des couches de béton, détectable par un son creux lors du martelage ou du chaînage). L’inspection visuelle est rapide et peu coûteuse mais ne fournit aucune information sur l’état des armatures sous la surface — la majeure partie de la longueur des armatures dans une structure échappe à l’évaluation visuelle.

Essai de potentiel de demi-cellule — ASTM C876

La méthode du potentiel de demi-cellule mesure le potentiel électrochimique des armatures noyées par rapport à une électrode de référence cuivre/sulfate de cuivre (Cu/CuSO₄) placée à la surface du béton. Le potentiel est mesuré sur une grille de points (généralement espacés de 300 à 600 mm) et tracé sous forme de carte de potentiel. Selon l’ASTM C876, les potentiels plus négatifs (inférieurs) à -350 mV par rapport à Cu/CuSO₄ indiquent une probabilité supérieure à 90 % de corrosion active ; les potentiels entre -200 et -350 mV indiquent une activité de corrosion incertaine ; les potentiels moins négatifs (supérieurs) à -200 mV indiquent une probabilité supérieure à 90 % d’absence de corrosion active. L’essai de potentiel de demi-cellule est la méthode quantitative la plus utilisée pour évaluer l’activité de corrosion des armatures, mais présente des limites : il indique la probabilité de corrosion, pas le taux de corrosion ; il ne peut pas quantifier la perte de section ; il nécessite une continuité électrique du treillis d’armatures et une connexion électrique locale à l’acier ; et les résultats sont influencés par la teneur en humidité du béton, l’épaisseur de l’enrobage et la disponibilité en oxygène.

Radar à pénétration de sol (GPR)

Les systèmes GPR pour l’inspection du béton fonctionnent à des fréquences centrales de 1,0 à 2,6 GHz, émettant des impulsions électromagnétiques qui se réfléchissent sur les interfaces présentant des propriétés diélectriques différentes — notamment l’interface béton-armature, l’interface béton-air au niveau des délaminations, et l’interface béton-acier au niveau des couches de produits de corrosion. Le GPR peut cartographier la disposition des armatures, estimer l’épaisseur de l’enrobage, détecter les zones délaminées (qui apparaissent comme des réflexions fortes en raison de la lame d’air) et, lorsqu’il est traité avec un logiciel d’analyse d’amplitude, peut identifier les zones de corrosion avancée où l’amplitude de la réflexion des armatures est atténuée par la présence d’humidité et de produits de corrosion. Le GPR monté sur véhicules ou drones peut inspecter des tabliers de pont entiers à des vitesses allant jusqu’à 80 km/h, produisant des cartes d’état continues avec une productivité bien supérieure aux méthodes manuelles.

Essai de teneur en chlorures

La concentration en ions chlorure dans le béton est mesurée à partir d’échantillons de poudre prélevés par forage à des profondeurs croissantes, généralement par extraction acido-soluble (chlorures totaux) ou hydrosoluble (chlorures libres) suivie d’un titrage selon AASHTO T 260. Les profils de chlorures — courbes concentration en fonction de la profondeur — sont tracés pour déterminer la concentration en chlorures à la profondeur des armatures et pour estimer le coefficient de diffusion et le délai avant initiation de la corrosion pour la prédiction de la durée de vie résiduelle. Des concentrations dépassant 0,05 % à 0,10 % de chlorures hydrosolubles par rapport au poids du ciment à la profondeur des armatures indiquent une corrosion active ou imminente.

Inspection basée sur l’IA — TarmacView

Les plateformes modernes d’inspection pilotées par l’IA, telles que TarmacView, intègrent l’imagerie visuelle haute résolution (capturée par drones, robots terrestres ou caméras portatives) avec des algorithmes de vision par ordinateur entraînés à détecter et classifier les armatures exposées, les traces de rouille, l’éclatement, la délamination et les motifs de fissuration associés. Ces systèmes traitent des milliers d’images sur de grandes structures — tabliers de pont entiers, parkings, chaussées aéroportuaires — et identifient les emplacements des défauts, quantifient les dimensions des défauts (surface des armatures exposées, longueur des fissures), attribuent des niveaux de gravité et génèrent des rapports d’inspection avec des cartes de défauts géoréférencées. TarmacView détecte spécifiquement exposed_rebar comme une classification de défaut critique dans son pipeline de détection des défauts structurels, permettant une priorisation rapide des zones nécessitant une réparation immédiate par rapport à celles pouvant être surveillées dans le temps. La combinaison de la détection des défauts par l’IA avec des données CND complémentaires (GPR, potentiel de demi-cellule, profils de chlorures) fournit une évaluation complète de l’état qui guide les décisions d’entretien et de planification des investissements.

Critères d’inspection AASHTO et FHWA

Les National Bridge Inspection Standards (NBIS), codifiées au 23 CFR Part 650 Subpart C, établissent le cadre de référence pour l’inspection des ponts aux États-Unis. Selon les NBIS, les éléments de pont en béton armé sont évalués à l’aide de deux systèmes complémentaires.

Indices de condition du National Bridge Inventory (NBI)

Le NBI utilise une échelle de 0 à 9 pour évaluer l’état du tablier, de la superstructure et de l’infrastructure :

Pour les éléments en béton armé, des armatures exposées avec une perte de section mesurable correspondent généralement aux indices de condition de 5 (Passable) à 4 (Médiocre). Des armatures exposées avec une perte de section significative (supérieure à 10 % de la section transversale d’origine) ou une corrosion active accompagnée de délaminage et d’écaillage affectant les éléments porteurs principaux déclenchent des notes de 4 (Médiocre) ou 3 (Grave).

Inspection au niveau des éléments — Manuel AASHTO pour l’inspection des éléments de pont

L’inspection au niveau des éléments, conformément au Manuel AASHTO pour l’inspection des éléments de pont, quantifie la détérioration selon quatre états de condition pour chaque élément défini :

• État de condition 1 : Bon — aucun défaut notable
• État de condition 2 : Passable — défauts mineurs, sans impact sur le service
• État de condition 3 : Médiocre — détérioration modérée à avancée, affecte l’aptitude au service mais pas la capacité structurale
• État de condition 4 : Sévère — détérioration avancée, affecte la capacité structurale, nécessite une action immédiate

Pour les éléments en béton armé, le Défaut 1080 (Délaminage/Écaillage/Zone réparée) et le Défaut 1090 (Armatures exposées) sont les principaux défauts liés à la corrosion. Chaque état de condition quantifie le pourcentage de surface de l’élément affecté : pour le Défaut 1090, l’État de condition 2 correspond généralement à moins de 2 % de la surface de l’élément avec des armatures exposées et sans perte de section ; l’État de condition 3 correspond à 2–10 % ou à toute armature exposée avec une perte de section mesurable ; et l’État de condition 4 correspond à plus de 10 % de la surface de l’élément ou à des armatures exposées avec une perte de section significative nécessitant une évaluation structurale.

Constats critiques

La FHWA définit un constat critique comme une déficience structurale ou liée à la sécurité qui nécessite une inspection ou une action de suivi immédiate. Pour le béton armé, les constats critiques incluent : des armatures exposées avec une perte de section mesurable dans les éléments porteurs principaux ; un écaillage ou un délaminage susceptible de tomber sur la circulation ; une fissuration sévère indiquant une détresse structurale imminente ; et toute condition qui, selon le jugement de l’inspecteur, menace la sécurité publique. Les constats critiques doivent être signalés au propriétaire du pont dans les 24 heures, et les actions de suivi — pouvant aller de l’affichage d’une limitation de charge d’urgence à la fermeture immédiate — doivent être initiées sans délai.

Armature dans les Chaussées et Structures Aéroportuaires

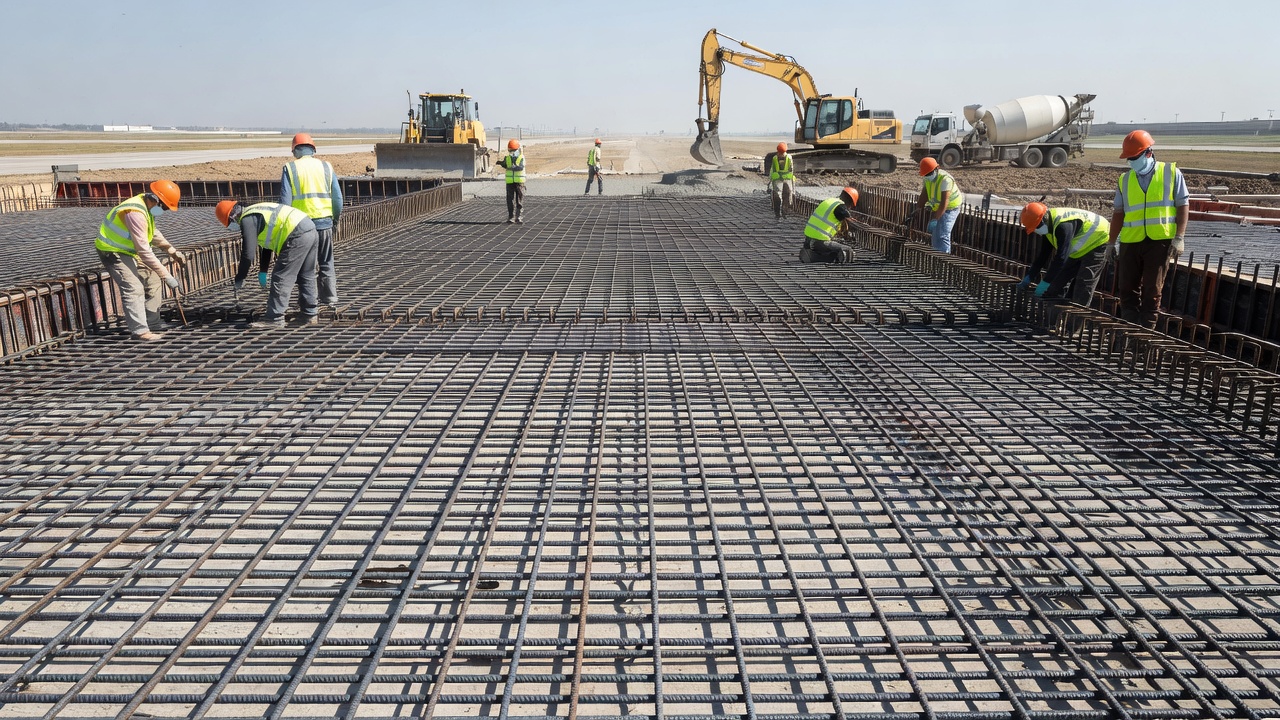

Les chaussées et structures aéroportuaires imposent des exigences particulières au béton armé en raison du chargement lourd et répétitif des aéronefs, de l’exposition aux produits chimiques de dégivrage et d’antigivrage, aux déversements de carburéacteur et de fluides hydrauliques, ainsi que de l’impératif opérationnel de minimiser les temps d’arrêt des chaussées pour entretien.

Normes de Dimensionnement des Chaussées de la FAA

La circulaire consultative AC 150/5320-6G (Conception et Évaluation des Chaussées Aéroportuaires) de la Federal Aviation Administration fournit les normes de dimensionnement des chaussées rigides pour les aéroports civils américains. Les chaussées rigides de la FAA sont construites soit en béton de ciment ordinaire avec joints (JPCP), soit en béton armé avec joints (JRCP), le béton armé continu (CRCP) étant utilisé dans certaines applications.

En JPCP — le type de chaussée aéroportuaire le plus courant — les joints transversaux sont espacés de 4,5 à 7,6 m (15 à 25 pi) et le béton n’est pas armé, à l’exception des goujons (barres lisses rondes, généralement de 32 à 38 mm ou 1,25 à 1,5 po de diamètre, 460 à 510 mm ou 18 à 20 po de long) aux joints transversaux pour transférer la charge entre les dalles adjacentes, et des barres de liaison (barres crénelées, généralement de 16 mm ou n°5, 760 mm ou 30 po de long) aux joints longitudinaux pour empêcher la séparation des voies. L’acier en JPCP se trouve uniquement aux joints, et non réparti dans toute la dalle.

En JRCP, un renfort distribué — généralement de 0,10 % à 0,25 % de la section transversale — est fourni en plus des goujons de joints. Ce renfort maintient les fissures serrées qui se forment entre les joints mais n’empêche pas la fissuration.

Le CRCP, qui n’a pas de joints transversaux, repose sur un taux d’acier plus élevé — généralement de 0,6 % à 0,8 % longitudinalement — pour répartir les fissures de retrait et thermiques en un motif de fissures fines et serrées, rapprochées (0,6 à 1,8 m). Le CRCP est utilisé sur certaines autoroutes inter-États américaines et a été appliqué aux aires de trafic et aux voies de circulation aéroportuaires où l’entretien à long terme des joints est indésirable.

Exposition aux Produits de Dégivrage

Les fluides de dégivrage des aéronefs — principalement le propylène glycol et l’éthylène glycol — ne sont pas eux-mêmes corrosifs pour l’armature, mais les produits de dégivrage des pistes et des voies de circulation, notamment l’acétate de potassium, l’acétate de sodium, le formiate de sodium et l’urée, posent des problèmes de corrosion. Il a été démontré que les dégivrants à base d’acétate de potassium et d’acétate de sodium accélèrent la réaction alcali-silice (RAS) dans les granulats sensibles et peuvent augmenter la perméabilité du béton, accélérant indirectement la pénétration des chlorures. Plus critique encore, de nombreux aéroports utilisent également des dégivrants à base de chlorures (chlorure de sodium, chlorure de calcium) sur les chaussées routières, les aires de stationnement, et parfois sur les chaussées aéronautiques lors d’épisodes de froid extrême. La combinaison des lourdes charges des aéronefs, des mouvements des joints et de l’exposition aux produits chimiques crée un environnement agressif pour l’armature enrobée.

Structures Terminales Aéroportuaires et Hangars

Les bâtiments des aérogares, les structures de stationnement, les hangars de maintenance et les tours de contrôle du trafic aérien sont d’importantes structures en béton armé. Les bâtiments des aérogares utilisent généralement des ossatures en béton armé coulé sur place avec des systèmes de poutres à longue portée et des dalles post-contraintes. Les structures de stationnement des aéroports comptent parmi les environnements les plus corrosifs pour l’armature, combinant l’exposition aux sels de voirie provenant des véhicules, la carbonatation due aux gaz d’échappement et des cycles répétés de mouillage-séchage. Les sols des hangars, exposés au carburéacteur, aux fluides hydrauliques et aux charges ponctuelles lourdes des vérins d’aéronefs et des équipements de maintenance, nécessitent un béton de haute qualité à faible perméabilité et, souvent, une armature revêtue d’époxy ou à corrosion inhibée.

Stratégies de réparation pour les armatures endommagées par la corrosion

Lorsqu’une armature exposée ou corrodée est identifiée lors de l’inspection, le choix de la stratégie de réparation dépend de l’étendue et de la gravité de la détérioration, de la cause de la corrosion, des exigences de durée de vie résiduelle et de l’analyse économique.

Réparation par recimentage localisé (réparation en pleine épaisseur ou partielle)

Pour les éclats localisés et les décollements dont la corrosion est la cause, la séquence de réparation standard comprend : la découpe à la scie du périmètre de la zone de réparation jusqu’au béton sain sur au moins 25 mm de profondeur, l’enlèvement de tout le béton décolmaté et contaminé par les chlorures (généralement jusqu’à au moins 25 mm derrière l’armature sur tous les côtés), le nettoyage par abrasive à jet de l’armature exposée jusqu’à un état métallique quasi blanc (SSPC-SP 10 / NACE No. 2), l’application sur l’armature nettoyée d’un agent de liaison ou d’une primaire inhibiteur de corrosion, et la mise en place d’un mortier ou béton de réparation à faible retrait et faible perméabilité. Si la perte de section de l’armature dépasse 10 % de la section transversale d’origine, un renfort supplémentaire ou un épissage des barres peut être requis selon l’évaluation structurelle. La réparation seule ne traite pas la cause profonde de la corrosion ; sans protection supplémentaire, le périmètre de réparation devient une nouvelle frontière de cellule de corrosion où le béton contaminé par les chlorures (anode) entre en contact avec la réparation saine (cathode), accélérant potentiellement la corrosion dans le béton non réparé environnant — un phénomène connu sous le nom d’« effet d’anode annulaire » ou « effet d’anode naissante ».

Protection cathodique

La protection cathodique (PC) est la seule technique de réhabilitation dont il a été prouvé qu’elle arrête la corrosion des armatures dans le béton contaminé par les chlorures, quelle que soit la teneur en chlorures. Deux systèmes sont couramment utilisés :

Protection cathodique galvanique (par anode sacrificielle) utilise des anodes en zinc — soit un treillis de zinc noyé dans une surépaisseur de béton, soit des unités d’anodes en zinc discrètes noyées dans des réparations localisées à espacement régulier — qui se corrodent de manière sacrificielle pour protéger l’armature. Ces systèmes sont autorégulés (ne nécessitent aucune alimentation externe), ont une durée de vie de conception de 15 à 25 ans selon la masse de l’anode et la demande de courant, et sont bien adaptés aux tabliers de ponts, aux parkings et aux substructures marines où la mise en place d’une surépaisseur est réalisable.

Protection cathodique à courant imposé (PCCI) utilise une alimentation électrique externe en courant continu et des anodes inertes — typiquement un treillis en titane revêtu d’oxyde métallique mixte (OMM), un ruban ou des anodes discrètes noyées dans une surépaisseur de béton cimentaire ou de béton polymère — pour générer un courant de protection sur l’armature. Les densités de courant sont typiquement de 2 à 20 mA/m² de surface d’acier. Les systèmes PCCI nécessitent une alimentation continue (environ 0,50 $ à 2,00 $ par mètre carré par an en coûts d’électricité), une surveillance et un ajustement périodiques, ainsi que l’entretien de l’alimentation électrique et du câblage, mais peuvent fournir une protection pendant 30 à 50 ans ou plus lorsqu’ils sont correctement entretenus. La PCCI est la solution privilégiée pour les grandes structures — substructures de ponts, terminaux maritimes, grands parkings — où une protection à long terme est essentielle et où les systèmes galvaniques nécessiteraient des masses d’anodes trop importantes pour être pratiques.

Extraction électrochimique des chlorures (EEC) et réalcalinisation

L’extraction électrochimique des chlorures est un traitement temporaire (4 à 8 semaines) dans lequel un champ de courant continu à haute intensité est appliqué entre une anode externe (généralement un treillis en acier ou en titane noyé dans un électrolyte temporaire) et l’armature (cathode). Le champ appliqué chasse les ions chlorure hors du béton vers l’anode externe, où ils sont capturés dans l’électrolyte. L’EEC peut éliminer 40 à 90 % des chlorures de la zone d’enrobage du béton, restaurant potentiellement la passivité. La réalcalinisation utilise un processus électrochimique similaire pour restaurer l’alcalinité du béton carbonaté en introduisant un électrolyte alcalin (solution de carbonate de sodium ou de potassium) qui pénètre sous l’effet du champ appliqué. Ce sont tous deux des traitements spécialisés nécessitant des entrepreneurs expérimentés et sont surtout applicables lorsque la matrice du béton est par ailleurs saine et que seule la zone d’enrobage est contaminée.

Inhibiteurs de corrosion

Les inhibiteurs de corrosion — à la fois les adjuvants ajoutés au béton frais (nitrite de calcium, amino-alcools) et les inhibiteurs de corrosion migrateurs (ICM) appliqués en surface — sont utilisés pour réduire les taux de corrosion. Le nitrite de calcium [Ca(NO₂)₂], l’adjuvant inhibiteur de corrosion le plus étudié, agit en oxydant les ions ferreux à la surface de l’acier pour former un film passif stable. Il est ajouté à des dosages de 10 à 30 L/m³, le dosage requis étant proportionnel à l’exposition aux chlorures anticipée. Les ICM appliqués en surface sont appliqués sur le béton existant et pénètrent par action capillaire et diffusion de vapeur pour former une couche moléculaire protectrice sur la surface de l’armature. Leur efficacité dans le béton fortement contaminé par les chlorures reste débattue, mais ils sont utilisés comme mesure supplémentaire à faible coût lorsque des traitements plus agressifs ne sont pas réalisables.

Enrobage par PRF et chemisage

Pour les colonnes et piliers où la corrosion a entraîné une perte de section significative, et où le remplacement n’est pas pratique, le confinement externe par enveloppes en PRF (Polymère Renforcé de Fibres) ou par chemises en acier fournit un renforcement structurel. Le béton endommagé est d’abord réparé et l’armature est nettoyée ou renforcée ; ensuite, des couches continues de tissu en PRF de carbone ou de verre imprégnées de résine époxy sont enroulées autour de la colonne, offrant un confinement qui augmente la résistance à la compression et la ductilité. Les systèmes en PRF sont légers, résistants à la corrosion et peuvent être installés avec un minimum de perturbation. Pour des pertes de section plus importantes, des chemises en béton armé ou en béton projeté peuvent être appliquées.

Quand le remplacement est nécessaire

Lorsque la perte de section de l’armature dépasse 20 à 25 % dans les éléments porteurs principaux, lorsque la corrosion a progressé au point où l’adhérence restante entre l’armature et le béton est gravement compromise sur de grandes surfaces, ou lorsque le coût de multiples réparations sur la durée de vie résiduelle dépasse le coût de remplacement, le remplacement en pleine épaisseur de l’élément est la stratégie appropriée. Dans les tabliers de ponts, cela signifie typiquement une hydro-démolition pour enlever le béton contaminé par les chlorures tout en préservant le béton sain en dessous, suivie du remplacement du lit d’armatures supérieur et de la mise en place d’une nouvelle surépaisseur de béton. Pour les substructures et les fondations, le remplacement peut impliquer la construction de nouveaux éléments adjacents ou autour des éléments détériorés — une entreprise coûteuse et logistiquement complexe qui souligne l’importance d’une inspection proactive et d’une gestion de la corrosion.

L’intégration de l’inspection basée sur l’IA, telle que la détection automatisée des armatures exposées de TarmacView, avec les méthodes d’END quantitatives permet désormais aux propriétaires d’infrastructures d’identifier la corrosion à ses premiers stades visibles, de prioriser les réparations sur la base de données objectives sur l’état, et de mettre en œuvre des stratégies de maintenance optimisées en coût de cycle de vie qui prolongent la durée de vie des actifs en béton armé et protègent la sécurité publique.
